Bruksanvisning. Kyl-/frysskåp

Transkript

1 SE Bruksanvisning Kyl-/frysskåp

2 Tack för att du valde vår apparat. Vi önskar dig mycket nöje när du använder apparaten. Kyl-/frysskåpet (hädanefter kallad apparaten) består av två delar: den övre delen är kylskåpet och den nedre delen är frysskåpet frysfacket. Kylskåpet är avsett för användning i hushåll för förvaring av färska livsmedel vid en temperatur över 0 C. Frysskåpet är avsett för användning i hushåll för infrysning av färska livsmedel och långvarig förvaring av frysta livsmedel (upp till ett år, beroende på typ av livsmedel). Viktiga varningar... 3 Några tips på hur du sparar energi med ditt kombinerade kyl-/frysskåp... 4 Beskrivning av produkten... 5 Installation och anslutningar... 7 Ändra dörrens öppningsriktning... 9 Kontrollpanel apparat med elektronisk reglering Kontrollpanel apparat med mekanisk reglering Rekommendera fördelning av livsmedel i apparaten Förvaring av livsmedel i kylskåpet Förvaring av födoämnen i FreshZone Infrysning och förvaring av frysta livsmedel Avfrostning av apparaten Rengöring av apparaten Felsökning Information om ljudnivå

3 Viktiga varningar Den här apparaten är tillverkad enligt relevanta säkerhetsstandarder. Det rekommenderas dock att personer med nedsatta fysiska, rörelsemässiga eller mentala förmågor, eller personer med otillräcklig erfarenhet och kunskap, inte använder apparaten utan fullgott överinseende. Samma rekommendation gäller minderåriga som använder apparaten. Läs noga igenom denna bruksanvisning som beskriver apparaten och korrekt och säker användning innan du kopplar in apparaten. Instruktionerna gäller många typer/modeller och kan därför innehålla beskrivningar av inställningar och utrustning som kanske inte fi nns tillgängliga på ditt kylskåp. Instruktionerna gäller även NO FROST-versionen av frysskåpet, med en inbyggd fläkt och automatisk avfrostning. Avlägsna skyddsemballaget som skyddar apparaten och dess delar under transport. På dörrens hörn sitter distanshållare som ska tas bort och ersättas med de medföljande (endast med vissa modeller) distanspluggarna i öppningarna. Innan apparaten ansluts till strömmen ska den stå upprätt i minst 2 timmar. Detta minskar risken för eventuella fel på kylningssystemet avsevärt till följd av transport. Apparaten måste anslutas till elnätet och jordas i enlighet med gällande standarder och bestämmelser. Apparaten får inte användas utomhus och får inte utsättas för regn. Apparaten måste kopplas bort från elnätet (dra ut strömsladden ur eluttaget) före rengöring eller byte av glödlampa. Om strömsladden är skadad ska den bytas av en servicetekniker eller annan behörig person. Om apparaten inte ska användas på länge, stäng av den med den relevanta knappen och dra ut strömsladden ur vägguttaget. Töm apparaten, avfrosta och rengör den och låt dörren stå på glänt. Tänk på miljön och lämna alltid in uttjänta apparater till en auktoriserad återvinningscentral. Emballaget är tillverkat i miljövänliga material som kan återvinnas, kasseras eller förstöras utan att belasta miljön. Barn ska inte leka med apparaten. Etiketten med med grundläggande information om apparaten sitter inuti apparaten. Om etiketten inte är på ditt språk, byt ut den mot etiketten som medföljer apparaten. Varning! Ventilationsspringor på apparaten eller inbyggda element måste alltid varas rena och fria. 3

4 Varning! Använd inte mekaniska anordningar eller verktyg för att frosta av apparaten och använd inga andra metoder än de som rekommenderas av tillverkaren. Varning! Se till att inte skada isoleringen på kylsystemets delar vid installation, rengöring eller borttagning av apparaten. På så sätt undviker du också att skada miljön. Varning! Använd inte elektriska apparater inuti kyl- eller frysskåpet, förutom de som uttryckligen tillåts av kyl-/frysskåpets tillverkare. Symbolen på produkten eller emballaget anger att produkten inte får hanteras som hushållsavfall. Den skall i stället lämnas in på uppsamlingsplats för återvinning av eloch elektronikkomponenter. Genom att säkerställa att produkten hanteras på rätt sätt bidrar du till att förebygga eventuellt negativa miljö- och hälsoeffekter som kan uppstå om produkten kasseras som vanligt avfall. För ytterligare upplysningar om återvinning bör du kontakta lokala myndigheter eller sophämtningstjänst eller affären där du köpte varan. Några tips på hur du sparar energi med ditt kombinerade kyl-/frysskåp Iaktta installationsanvisningarna. Öppna inte apparatens dörr oftare än nödvändigt. Kontrollera emellanåt om luft kan cirkulera fritt bakom apparaten. Kondensorenheten som är monterad på apparatens bakre vägg måste alltid hållas ren (se avsnittet Rengöring av apparaten ). Om tätningslisten är skadad eller lös ska den bytas så fort som möjligt. Förvara maten i tillslutna behållare eller andra lämpliga förpackningar. Låt maten svalna till rumstemperatur innan du placerar den i kylskåpet. Tina upp frusen mat i kylskåpet. Ta bort lådorna i frysskåpet och dörren enligt beskrivningen i anvisningarna för att utnyttja hela kapaciteten. Avfrosta din konventionella frys när ett frostlager på ca 3-5 mm har ansamlats på ytorna i frysen. Se till att hyllorna är jämnt fördelade och att livsmedlen är placerade så att luft kan cirkulera fritt (följ den rekommenderade fördelningen av livsmedel i anvisningarna). I apparater utrustade med en fläkt, blockera inte fläktöppningarna. 4

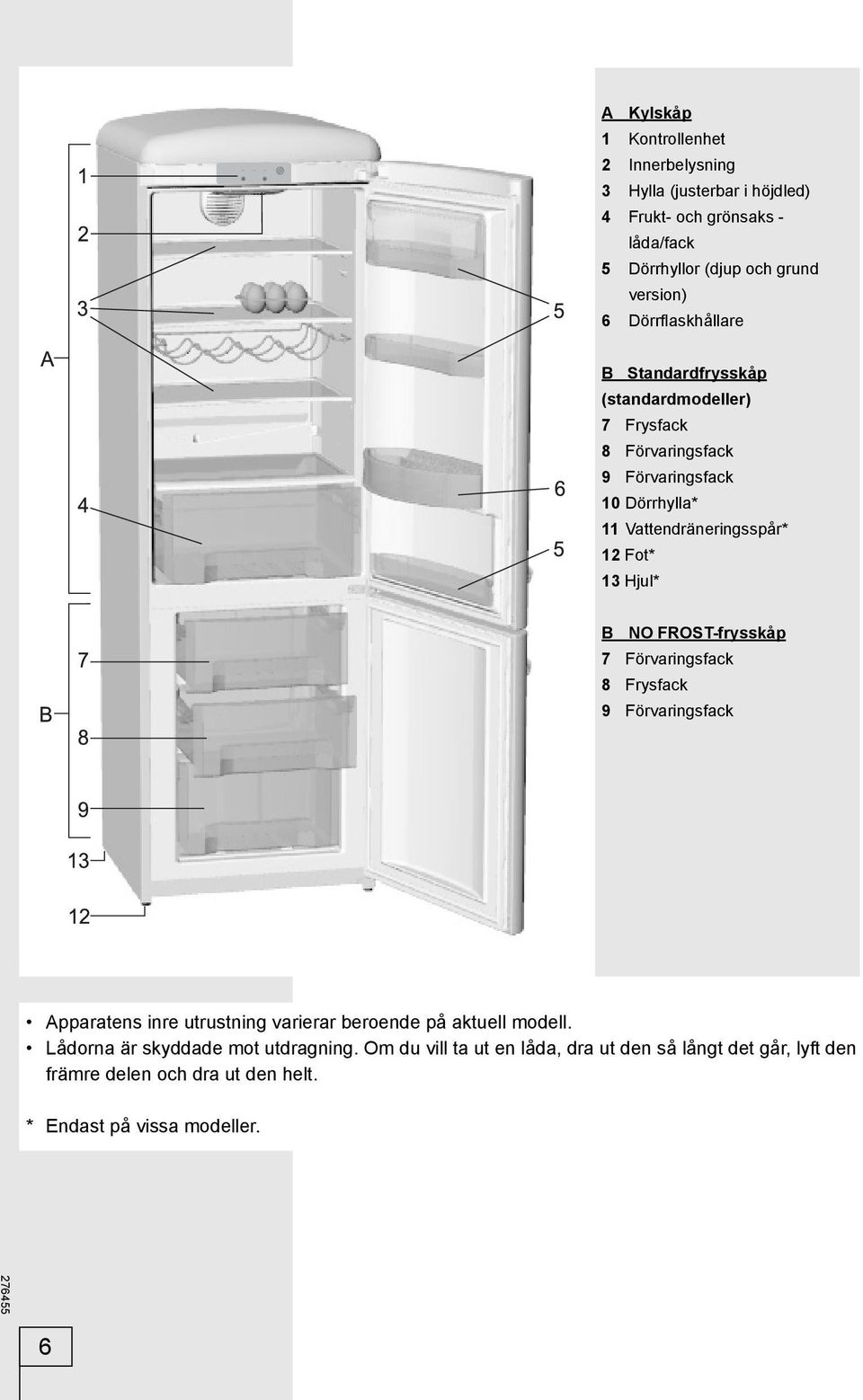

5 Beskrivning av produkten A Kylskåp 1 Kontrollenhet 2 Innerbelysning 3 Hylla (justerbar i höjdled) 4 Frukt- och grönsaks - låda/fack 5 Dörrhyllor (djup och grund version) 6 Dörrfl askhållare B Standardfrysskåp (standardmodeller) 7 Frysfack 8 Förvaringsfack 9 Förvaringsfack 10 Dörrhylla* 11 Vattendräneringsspår* 12 Fot* 13 Hjul* B NO FROST-frysskåp 7 Förvaringsfack 8 Frysfack 9 Förvaringsfack Apparatens inre utrustning varierar beroende på aktuell modell. Lådorna är skyddade mot utdragning. Om du vill ta ut en låda, dra ut den så långt det går, lyft den främre delen och dra ut den helt. * Endast på vissa modeller. 5

6 A Kylskåp 1 Kontrollenhet 2 Innerbelysning 3 Hylla (justerbar i höjdled) 4 Frukt- och grönsaks - låda/fack 5 Dörrhyllor (djup och grund version) 6 Dörrfl askhållare B Standardfrysskåp (standardmodeller) 7 Frysfack 8 Förvaringsfack 9 Förvaringsfack 10 Dörrhylla* 11 Vattendräneringsspår* 12 Fot* 13 Hjul* B NO FROST-frysskåp 7 Förvaringsfack 8 Frysfack 9 Förvaringsfack Apparatens inre utrustning varierar beroende på aktuell modell. Lådorna är skyddade mot utdragning. Om du vill ta ut en låda, dra ut den så långt det går, lyft den främre delen och dra ut den helt. * Endast på vissa modeller. 6

7 Installation och anslutningar Välja rum Apparaten ska installeras i ett torrt och väl ventilerat rum. Apparaten fungerar korrekt inom de temperaturintervall som anges i tabellen nedan. Relevant klass för apparaten anges på etiketten med den grundläggande informationen om apparaten. Klass SN (under normal) N (normal) ST (subtropisk) T (tropisk) Temperatur från +10 C till +32 C från +16 C till +32 C från +16 C till +38 C från +16 C till +43 C Installera apparaten För att undvika personskador eller skada på apparaten ska minst två personer installera den. Apparaten ska stå stadigt i upprätt läge på ett tillräckligt fast underlag. Framtill är apparaten utrustad med två justerbara ben som kan användas för att plana ut apparaten (endast på vissa modeller). På kyl-/frysskåpets baksida fi nns det hjul som underlättar korrekt placering. På kyl-/frysskåpets baksida fi nns det hjul som underlättar korrekt placering (endast vissa modeller). Om det fi nns ett köksskåp eller dylikt ovanför apparaten ska avståndet mellan detta skåp och kyl-/frysskåpet vara minst 5 cm, för att säkerställa tillräcklig kylning av kondensorenheten. Skåp som inte är försedda med ventilationsgaller är i stället försedda med två distansklossar som monteras på kondensorns övre del. Distansklossarna hindrar skåpet från att placeras för nära väggen (gäller endast vissa modeller). Distansklossarnas längd beror på det avstånd som ska fi nnas mellan kondensorn och väggen. Montera därför klossarna i rätt riktning på skåpet för att säkerställa nödvändig luftmängd för kylning av rören. Utsätt inte apparaten för direkt solljus och placera den inte nära värmekällor. Om detta inte kan undvikas, montera en isoleringsplatta. 7

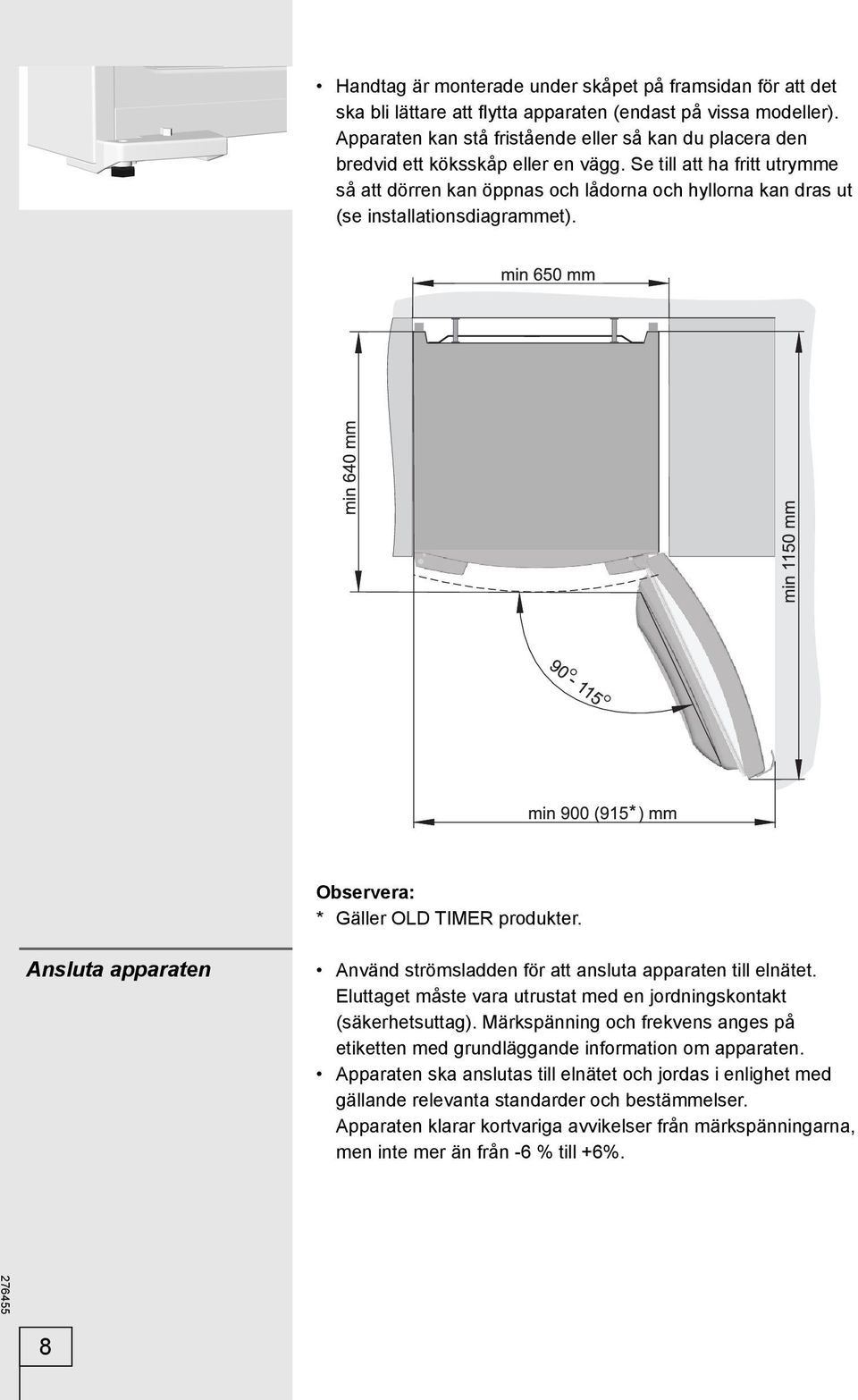

8 Handtag är monterade under skåpet på framsidan för att det ska bli lättare att flytta apparaten (endast på vissa modeller). Apparaten kan stå fristående eller så kan du placera den bredvid ett köksskåp eller en vägg. Se till att ha fritt utrymme så att dörren kan öppnas och lådorna och hyllorna kan dras ut (se installationsdiagrammet). Observera: * Gäller OLD TIMER produkter. Ansluta apparaten Använd strömsladden för att ansluta apparaten till elnätet. Eluttaget måste vara utrustat med en jordningskontakt (säkerhetsuttag). Märkspänning och frekvens anges på etiketten med grundläggande information om apparaten. Apparaten ska anslutas till elnätet och jordas i enlighet med gällande relevanta standarder och bestämmelser. Apparaten klarar kortvariga avvikelser från märkspänningarna, men inte mer än från -6 % till +6%. 8

9 Ändra dörrens öppningsriktning Version I Verktyg som behövs: ringnyckel nr 8, skruvmejsel, torx 25, platt skruvmejsel 1. Använd en platt skruvmejsel för att avlägsna hålpluggarna/locken A och B1. 2. Skruva loss och avlägsna ett i taget, i specifi cerad ordning uppifrån och ner gångjärnen (C, D och E1) och dörren (F, G). Se till att inte dörren skadas. 3. Flytta hålpluggarna/locken (H) till den motsatta sidan. 4. Sätt fast det nedre gångjärnet (E2, levereras i en väska) på kåpans motsatta sida och lägg till brickan (I). 5. Övre dörr (F): Flytta det övre gångjärnet (C) med lagret (J) till den motsatta sidan. Avlägsna dörrstopparen med gångjärnet (K1) sätt fast en symmetrisk dörrstoppare (K2, levereras i en väska) på den motsatta sidan. 6. Nedre dörr (G): Flytta gångjärnen (L) och locket (M) till den motsatta sidan. 7. Installera / fäst, nedifrån och upp, gångjärnen (D, C) och dörrarna (G, F). Glöm inte att installera brickorna på samma sätt som de var installerade före demonteringen (I). 8. Installera locken A och B2 (lock B2 från den levererade väskan). 9. Byta handtaget: Avlägsna hålpluggarna/locken, skruva ur skruvarna och sätt fast handtaget på den motsatta sidan. Sätt i pluggarna i hålen på den motsatta sidan. Spara elementen B1, E1 och K1 i händelse av att du behöver ändra dörrens öppningsriktning igen vid ett senare tillfälle. 9

10 Version II Verktyg som krävs: skiftnyckel nr. 8, skruvmejsel, torx 25. Observera! När skruvarna har lossats och gångjärnen ännu inte har monterats, ska dörren hållas fast så att den inte faller av och skadas. 1. Montera av täckplattan över det övre gångjärnet och lägg den åt sidan så länge. Montera också av täckplattan på frysskåpets motsatta sida, där gångjärnet senare ska monteras. 2. Lossa skruvarna i det övre gångjärnet och lyft av den övre dörren från det mittersta gångjärnet. 3. Lossa skruvarna i spärren på undersidan av den övre dörren och montera av spärren (A). Lägg spärren åt sidan så länge. Montera på den medföljande spärren på dörrens motsatta sida. 4. Montera av det automatiska dörrstängningssystemet (B) och montera på det på dörrens motsatta sida (endast vissa modeller). 5. Lossa skruvarna i det mittersta gångjärnet och lyft av dörren från det nedre gångjärnet. 6. Lossa skruvarna som håller fast benstöden (endast på vissa modeller), fortsätt sedan enligt punkt 7 eller 7.1 beroende på apparatmodell. 7. Vinkla skåpet bakåt (max 35 ) så att det vilar mot baksidan. Lossa skruvarna i fötterna (C) på vänster och höger sida, montera av täckplattan över fötterna (D) och lägg åt sidan. Skruva loss och montera bort, montera sedan tappen i position (E) och täckpluggen i position (F) (för modeller med system med självstängande dörr). Lossa de tre skruvar som fäster det nedre gångjärnet (lägg gångjärnet åt sidan så länge) och montera på det medföljande nedre gångjärnet på motsatta sidan Luta apparaten bakåt (max. 35 ). Lossa de tre skruvar som håller det nedre gångjärnet (spara gångjärnet om dörren senare skulle hängas om). Skruva fast det medföljande nedre gångjärnet på den motstående sidan. Täck de hål som uppstår vid bytet med därför avsedda pluggar. 8. Upprepa den procedur som beskrivs i punkt 3 och 4 för den nedre dörren Om det inte fi nns någon stoppsprint på den nedre dörren fl yttar du lagret (G) och brickan till dörrens motsatta sida. 9. Montera ihop frysskåpet i omvänd ordningsföljd. Ändra dörrens öppningsriktning Observera: Att omhängning av dörrarna på OLD TIMER produkter inte är möjlig. 10

11 Kontrollpanel apparat med elektronisk reglering KONTROLLENHET I A Temperaturinställningsknapp, slå på/av (on/off) och SF/SUPER 11

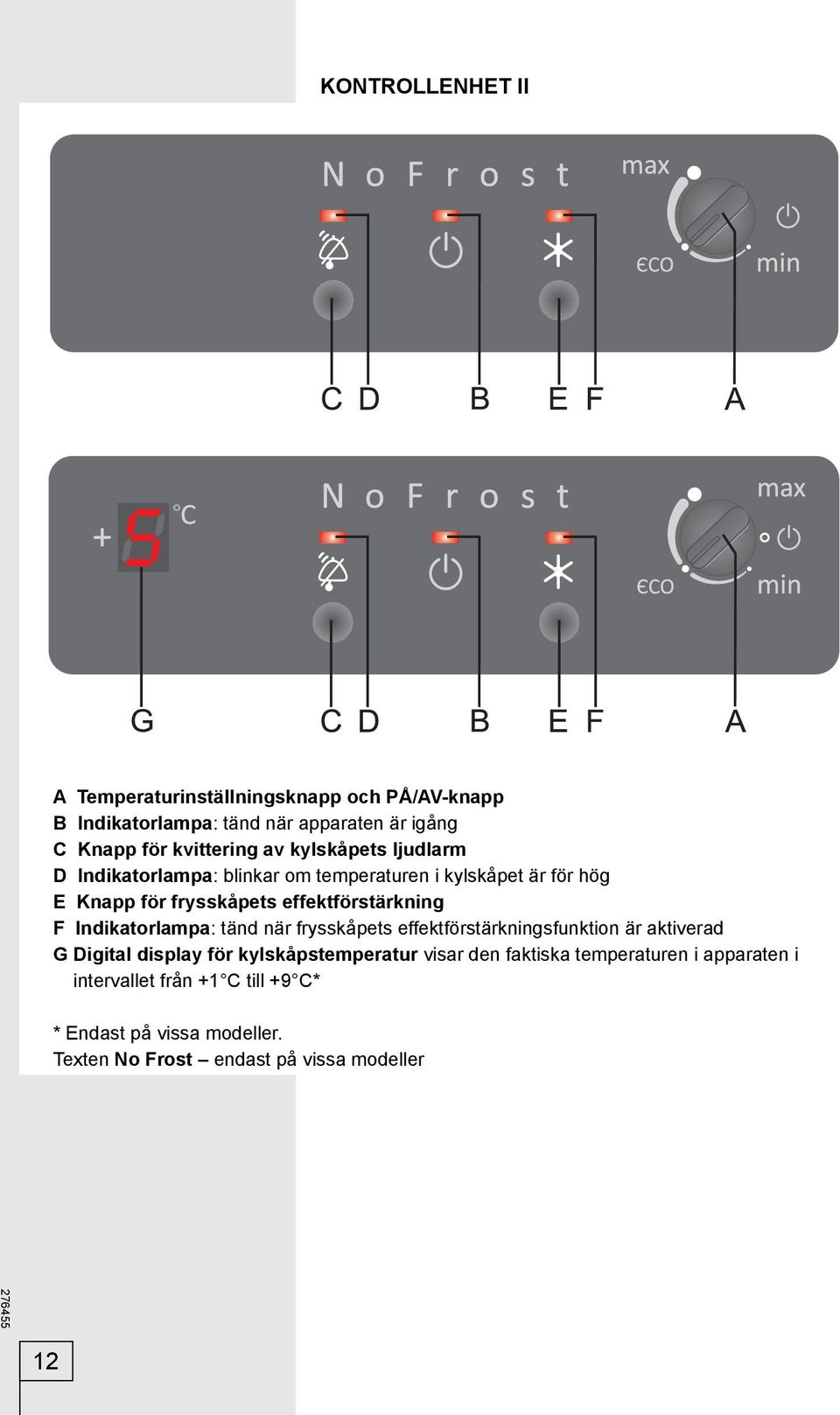

12 KONTROLLENHET II A Temperaturinställningsknapp och PÅ/AV-knapp B Indikatorlampa: tänd när apparaten är igång C Knapp för kvittering av kylskåpets ljudlarm D Indikatorlampa: blinkar om temperaturen i kylskåpet är för hög E Knapp för frysskåpets effektförstärkning F Indikatorlampa: tänd när frysskåpets effektförstärkningsfunktion är aktiverad G Digital display för kylskåpstemperatur visar den faktiska temperaturen i apparaten i intervallet från +1 C till +9 C* * Endast på vissa modeller. Texten No Frost endast på vissa modeller 12

13 Slå på och stänga av apparaten Slå på apparaten genom att vrida vredet A mot läget max. Indikatorlampan B tänds (endast på vissa modeller). Stäng av apparaten genom att rikta in vredets fördjupning med symbolen (det är fortfarande spänning i apparaten). Ställa in apparatens temperatur Ställ in önskad kylskåpstemperatur genom att vrida vredet A i området från min till max. Rekommenderad inställning är i läget eco. Inställningar mot läget max motsvarar lägre (kallare) kylskåpstemperatur och inställningar mot läget min motsvarar högre (varmare) temperatur. Om temperaturen i rummet där apparaten är installerad är lägre än 16 C, rekommenderar vi att termostatvredet ställs in på läget max. 13

14 Om apparaten är utrustad med en digital display blinkar den medan ändringar görs i temperaturinställningen och den aktuella inställda temperaturen visas. När blinkandet upphör sparas inställningen och lagras automatiskt. När apparaten slås på första gången visas temperaturen +9 C och displayen blinkar. Detta värde visas tills temperaturen i kylskåpet sjunker under detta värde. Då upphör blinkandet och den faktiska temperaturen i kylskåpet visas. Frysskåpets effektförstärkning Använd den här inställningen när du slår på apparaten för första gången, innan du ska rengöra den och innan du fryser in stora mängder mat. Om funktionen inte avaktiveras manuellt avaktiveras den automatiskt efter ca två dagar. 14

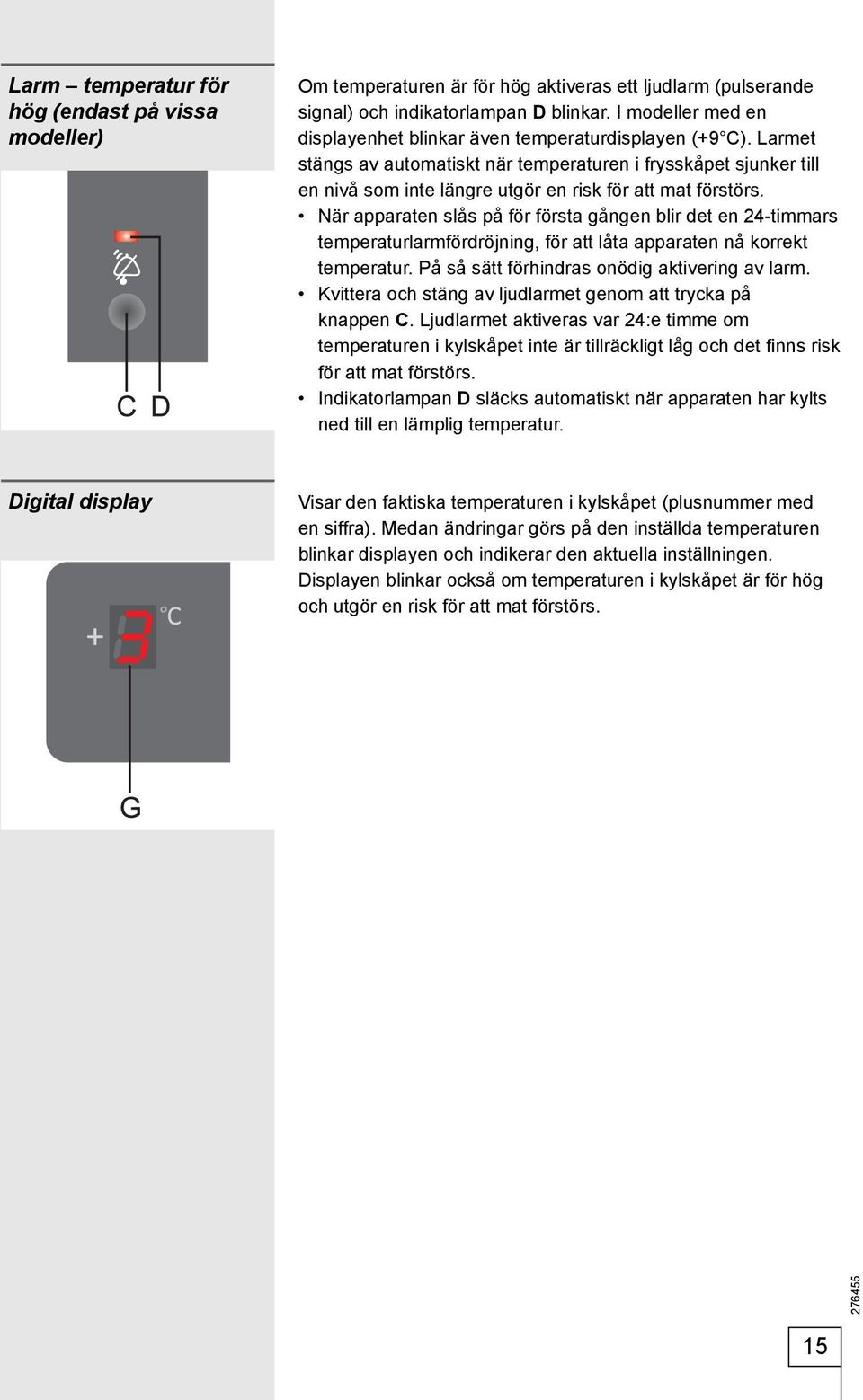

15 Larm temperatur för hög (endast på vissa modeller) Om temperaturen är för hög aktiveras ett ljudlarm (pulserande signal) och indikatorlampan D blinkar. I modeller med en displayenhet blinkar även temperaturdisplayen (+9 C). Larmet stängs av automatiskt när temperaturen i frysskåpet sjunker till en nivå som inte längre utgör en risk för att mat förstörs. När apparaten slås på för första gången blir det en 24-timmars temperaturlarmfördröjning, för att låta apparaten nå korrekt temperatur. På så sätt förhindras onödig aktivering av larm. Kvittera och stäng av ljudlarmet genom att trycka på knappen C. Ljudlarmet aktiveras var 24:e timme om temperaturen i kylskåpet inte är tillräckligt låg och det finns risk för att mat förstörs. Indikatorlampan D släcks automatiskt när apparaten har kylts ned till en lämplig temperatur. Digital display Visar den faktiska temperaturen i kylskåpet (plusnummer med en siffra). Medan ändringar görs på den inställda temperaturen blinkar displayen och indikerar den aktuella inställningen. Displayen blinkar också om temperaturen i kylskåpet är för hög och utgör en risk för att mat förstörs. 15

16 KONTROLLENHET III Apparat med en ventil- och temperaturdisplay A Väljaromkopplare för kylskåp (FRIDGE) och frysskåp (FREEZER) B Indikatorlampa: tänd när apparaten är igång C Knapp för kvittering av frysskåpets ljudlarm D Indikatorlampa: blinkar om temperaturen i frysskåpet är för hög E PÅ/AV- och temperaturkontrollknapp F Indikatorlampa: tänd när frysskåpets effektförstärkningsfunktion är aktiverad G Digital temperaturdisplay: visar faktisk temperatur från +1 C till +9 C för kylskåpet och -16 C till -24 C (och SF) för frysskåpet Väljare för kylskåp/ frysskåp Använd omkopplaren A för att välja det skåp som du vill visa temperaturen för och ställa in temperaturen för med knappen E. När du väljer ett skåp, se till att fördjupningen på omkopplaren är inriktad med det indikerade området. 16

17 Slå på och stänga av apparaten och ställa in temperaturen Slå på och stänga av apparaten Använd omkopplaren A för att välja frysskåpet. Tryck på och håll inne knappen E (i 3 sekunder) för att slå på apparaten. Både kyloch frysskåpet slås på. När apparaten är påslagen lyser också indikatorlampan B. Om du trycker på och håller inne knappen E i 3 sekunder igen stängs hela apparaten av. Slå på och stänga av kylskåpet På modellerna med temperaturdisplayen går det att stänga av kylskåpet medan frysskåpet fortsätter att vara igång. Slå först på hela apparaten. Välj sedan kylskåpet med omkopplaren A. Tryck på och håll inne knappen E i 3 sekunder för att stänga av kylskåpet. Om du trycker på och håller inne knappen E i 3 sekunder igen slås kylskåpet på igen. Ställa in temperaturen i apparaten Använd omkopplaren A för att välja kylskåp/frysskåp och tryck på knappen E för att ställa in önskad temperatur. Inställningarna ändras cirkelvis, i steg från maximalt till minimalt värde (eller till Super Freeze frysskåpets effektförstärkningsfunktion). När den önskade temperaturen är inställd sparas inställningen automatiskt efter 5 sekunder och den aktuella temperaturen i det valda skåpet visas. Super Freeze frysskåpets effektförstärkning Använd omkopplaren A för att välja frysskåpet. Tryck kort på knappen E fl era gånger tills SF väljs och vänta i 5 sekunder tills lampan F tänds. Om denna inställning inte avaktiveras manuellt avaktiveras den automatiskt (efter ca två dagar). Använd den här inställningen när du slår på apparaten för första gången, innan du ska rengöra den och innan du fryser in stora mängder livsmedel. 17

18 Larm för hög temperatur i frysen Digital display Om temperaturen i frysskåpet är för hög aktiveras ett ljudlarm (pulserande signal) och indikatorlampan D blinkar. Avaktivera larmet genom att trycka på knappen C. Indikatorlampan D släcks när temperaturen i frysskåpet sjunker till en nivå som inte längre utgör en risk för att mat förstörs. Ljudlarmet aktiveras var 24:e timme om temperaturen i frysskåpet fortfarande inte är tillräckligt låg och det fi nns risk för att mat förstörs. Ljudlarmet avaktiveras automatiskt när temperaturen i frysskåpet sjunker till en nivå som inte längre utgör en risk för att mat förstörs. När apparaten slås på för första gången blir det en 24-timmars temperaturlarmfördröjning för att frysskåpet ska hinna nå den inställda temperaturen och för att förhindra onödig aktivering av larm. Digitaldisplayen visas den faktiska temperaturen i kylskåpet (plusnummer med en siffra) eller i frysskåpet (minusnummer med två siffror). Medan temperaturen ställs in blinkar displayen och indikerar den aktuella valda inställningen. Displayen blinkar också när temperaturen i frysskåpet stiger till en kritisk nivå som utgör en risk för att mat förstörs. 18

19 Kontrollpanel apparat med mekanisk reglering Apparat med dubbelkompressorsystem KONTROLLENHET IV A Temperaturinställning och PÅ/AV-knapp för frysskåpet B Temperaturinställning och PÅ/AV-knapp för kylskåpet C PÅ/AV-knapp för belysning D Orange indikatorlampa: varning för för hög temperatur 19

20 Slå på och stänga av apparaten Slå på frysskåpet: vrid termostatknappen A medsols mot läget Max. Stänga av: vrid knappen A tillbaka tills pilen pekar mot symbolen (apparaten är dock forfarande strömansluten). Slå på kylskåpet: vrid termostatknappen B medsols mot läget Max. Stänga av: vrid knappen B tillbaka tills pilen pekar mot symbolen (apparaten är dock forfarande strömansluten). Ställa in apparatens temperatur Ställ in temperaturen i frysskåpet genom att vrida knappen A från Min. till Max. Ställ in temperaturen i kylskåpet genom att vrida knappen B mellan Min och Max. Rekommenderad inställning för båda termostatknapparna är halvvägs mellan Min och Max. En ändring av omgivningstemperaturen kommer också att påverka temperaturen i skåpet. Ställ därför in termostatknappen i enlighet med detta. Inställningar närmare Max motsvarar lägre temperaturer i apparaten (kallare luft) och inställningar närmare Min motsvarar högre temperaturer. Den röda indikatorlampan (D) tänds när temperaturen i frysskåpet stiger till en nivå som kan vara skadlig för livsmedel; den släcks när temperaturen sjunker till en säker nivå (se Felsökning ). 20

21 KONTROLLENHET V Apparat med enkelkompressor, utan en fl äkt A Temperaturinställningsvred och PÅ/AV-vred B Knapp för belysning PÅ/AV 21

22 Apparat med enkelkompressor, med en fläkt A Temperaturinställningsvred och PÅ/AV-vred B Knapp för belysning PÅ/AV Slå på och stänga av apparaten Slå på: Vrid termostatknappen A medsols mot läget Max. Stäng av: vrid termostatknappen A tillbaka till läget där pilen pekar mot symbolen (apparaten är dock fortfarande strömansluten). Ställa in apparatens temperatur Ställ in önskad temperatur i kylskåpet genom att vrida vredet A så att pilen pekar mot ett läge mellan Min. och Max. Inställningen som rekommenderas av tillverkaren är i mitten, mellan Min. och Max. En ändring av omgivningstemperaturen kommer också att påverka temperaturen i apparaten. Du bör därför justera termostaten i enlighet med detta. Om termostaten ställs in på ett läge närmare Max. blir temperaturen lägre (kallare); om den ställs in på ett läge närmare Min. blir temperaturen högre (varmare). Om temperaturen i rummet där apparaten är installerad är lägre än 16 C, rekommenderar vi att termostatvredet ställs in på inställningen Max. 22

23 Fläkt (endast vissa modeller) Fläkten bidrar till en jämnare temperaturfördelning, snabbare kylning och en minskning av fuktbildningen på hyllorna. Den arbetar bara när kompressorn är aktiv. Det rekommenderas att fläkten sätts på som en extra funktion i följande fall: - ökad rumstemperatur (över 30 C) - ökad luftfuktighet (på sommaren) - när större mängder mat stoppas in (snabbkylning). Slå på och stänga av fläkten PÅ = AV = 0 När fläkten är igång visas en röd prick på omkopplaren. Obs! När fl äkten är på, ökar energiförbrukningen och temperaturen i kylskåpet faller. Därefter rekommenderar vi att temperaturen ställs in på nytt i skåpet: - när fl äkten är på: mellan Min. och (streckad linje), - utan fl äkt: området mellan och Max.. Temperaturinställningen av kylskåpet påverkar också temperaturen i frysskåpet. 23

24 Rekommendera fördelning av livsmedel i apparaten Rekommenderad fördelning av livsmedel i apparaten Kylskåpets utrymmen: - övre delen: burkmat/konserverat livsmedel, bröd, vin, bakverk osv. - mittdelen: mejeriprodukter, färdigmat, efterrätter, juice, öl, TV-middagar osv. - nedre delen: kött, köttprodukter, delikatesser osv. - grönsakslåda / fack: färsk frukt, grönsaker, sallad, rotfrukter, potatis, lök, vitlök, tomater, tropisk frukt, surkål, rovor osv. Facken på insidan av kylskåpsdörren: - övre delen/mittdelen: ägg, smör, ost osv. - nedre delen: drycker, burkar, fl askor osv. Frysskåpets utrymmen: - i dörren: förpackade grönsaker, glass, is osv. - övriga utrymmen: frysning, förvaring av frysta livsmedel (se "Frysning och förvaring av frysta livsmedel"). 24

25 Förvaring av livsmedel i kylskåpet Viktiga varningar för förvaring av livsmedel Korrekt användning av apparaten, väl förpackade livsmedel, korrekt temperatur och hygieniska riktlinjer förbättrar kvaliteten på förvarade livsmedel. Följ alltid det bäst-före-datum som anges på förpackningen. Livsmedel som ska förvaras i kylskåpet ska placeras i tillslutna behållare eller förpackas på annat lämpligt sätt för att undvika att de avger lukter och fukt. Förvara inte antändliga, flyktiga eller explosiva substanser i kylskåpet. Flaskor med hög alkoholhalt ska förvaras upprätt och väl förslutna. Vissa organiska lösningar, t.ex. flyktiga oljor i citroneller apelsinskal, syror i smör osv., kan orsaka skada vid långvarig kontakt med plastytor och kan på lång sikt påskynda plastmaterialets åldrande. En obehaglig lukt i skåpet är ett tecken på ett det är något fel på livsmedlen eller på att du behöver rengöra skåpet (se Rengöring och underhåll). Om du tänker åka bort en längre tid, var noga med att plocka ut känslig mat ur kylskåpet innan du åker iväg. Kylskåpets inre utrustning Utrustningen beror på vald modell. Du kan placera hyllorna som du vill på skenorna inuti kylskåpet. De är skyddade mot utdragning. Du tar ut en hylla genom att lyfta upp den en aning framtill, luta den efter behov och dra ut den. Känsliga livsmedel ska förvaras längst bak i kylskåpet där det är som kallast. Vissa modeller är utrustade med ett fl askställ i metall så att man kan placera fl askorna med korken nedåt. Det har en säkerhetsanordning så att det inte kan dras ut. Stället kan tas ut, men bara om det är tomt, om man lyfter den främre delen och drar den mot sig. Placera flaskstället i apparaten så att dörren inte hindras från att stängas för att de staplade fl askorna är för långa. Stället tar max 9 fl askor på 0,75 l eller totalt 13 kg - se etiketten på apparatens högra insida. Facket/lådan nertill i kylskåpet, under glashyllan, är till för att förvara frukt och grönsaker. Den behåller rätt fuktnivå och förhindrar att livsmedlen torkar ut. Livsmedel måste förpackas på lämpligt sätt för att förhindra att de avger eller tar emot lukter och fukt. 25

26 Insidan av kylskåpsdörren är försedd med hyllor och fack där du kan förvara ost, smör, ägg, yoghurt och andra mindre förpackningar, tuber, små burkar osv. Livsmedel måste förpackas på lämpligt sätt för att förhindra att de avger eller tar emot lukter och fukt. Hyllan som är monterad inuti frysfackets dörr (endast på vissa modeller) är avsedd för förvaring av frysta livsmedel som används ofta och behöver vara lättillgängliga (glass, öppna förpackningar med frysta grönsaker osv.). Förvaringstid för livsmedel Rekommenderad förvaringstid i kylskåpet Födoämne ägg, marinerat kött, rökt kött ost rotfrukter Smör efterrätter, frukt, TV-middagar, råa köttstycken hackat kött, fi sk och skaldjur Tid upp till 10 dagar upp till 10 dagar upp till 8 dagar upp till 7 dagar upp till 2 dagar upp till 1 dag Förvaring av födoämnen i FreshZone FreshZone-lådan gör att du kan förvara vissa färska födoämnen längre än i traditionella kylskåp. Födoämnen håller sig färska länge med bevarad smak och näringsämnen. Den minskar nerbrytning och viktförlust, så att frukt och grönsaker håller sig mer färska och naturliga. Lådan måste vara ordentligt stängd för att fungera optimalt. Fuktnivån i lådan beror på fukten hos födoämnena som förvaras, samt på hur ofta lådan öppnas. Kontrollera hur färska födoämnena är vid inköp: deras kvalitet och hållbarhet är beroende av det. Förvara ej förpackade animaliska eller vegetabiliska födoämnen separat, eller förpacka dem på lämpligt sätt. Var försiktig så att du inte vidrör olika typer av kött. Olika typer av kött ska förpackas och förvaras separat för att undvika bakteriell försämring om köttet skulle bli dåligt. Ta ut födoämnena minuter före användning för att låta arom och smak utvecklas i rumstemperatur. Födoämnen som är känsliga för låga temperaturer lämpar sig inte för förvaring i FreshZone-lådan: ananas, avokado, bananer, oliver, potatis, aubergine, gurka, bönor, paprika, meloner, vattenmeloner, pumpor,... 26

27 Infrysning och förvaring av frysta livsmedel Infrysning Den maximala mängden färska livsmedel som kan förvaras i apparaten samtidigt anges på etiketten med grundläggande information om apparaten. Om denna mängd överskrids försämras infrysningens effektivitet, vilket i sin tur försämrar kvaliteten på den frysta maten. 24 timmar innan färska livsmedel ska frysas in, aktivera funktionen Super Freeze (frysskåpets effektförstärkning): - kontrollenhet I: vrid vredet A till läget SF/SUPER, - kontrollenhet II och III: tryck på knappen E (indikatorlampan F tänds), - kontrollenhet IV: vrid vredet A till läget SF/, - kontrollenhet V med och utan fläkt: vrid vredet A till ett läge mellan min. och max. med fläkten avstängd. Placera den färska maten i frysen efter 24 timmar, på följande sätt: - Apparater med NO FROST: placera maten i mittsektionen i frysskåpet. - Standardapparater: placera maten i den övre sektionen i frysskåpet. Färska livsmedel ska inte komma i kontakt med redan frysta livsmedelsförpackningar! Med en NO FROST-frysmodell måste du se till att det fi nns tillräckligt med plats under innertaket för att den kalla luften ska kunna cirkulera. Förvara därför inte livsmedel över den indikerade nivån (se bilden). För infrysning av mindre mängder livsmedel (1-2 kg) behöver du inte aktivera Super Freeze-funktionen. Efter 24 timmar kan livsmedlen fl yttas till andra områden eller lådor i frysskåpet, och infrysningsprocessen kan upprepas med nya livsmedel vid behov. När infrysningsprocessen är klar, vrid vredet A tillbaka till önskad inställning (kontrollenhet I, IV och V). För att utnyttja hela frysutrymmet, borttages mittenlådan. På standardprodukter med energiklass A+++, borttages alla tre lådorna 27

28 Viktiga varningar för infrysning av färska livsmedel Frys enbart livsmedel som lämpar sig för frysning. Livsmedlet ska alltid vara färskt och av god kvalitet. Välj en lämplig förpackning för livsmedlet och förpacka det korrekt. Förpackningen ska vara lufttät och vattentät för att förhindra uttorkning eller vitaminförlust hos livsmedlet. Märk livsmedelsförpackningarna med typ och mängd samt datum för infrysning. Det är viktigt att livsmedlen fryses in så snabbt som möjligt. Mindre förpackningar är därför att föredra. Låt maten svalna innan du fryser in den. Förvara färdiglagad frusen mat Förvaringsperioder för frysta livsmedel Följ tillverkarens anvisningar för förvaring och användning av frysta livsmedel. Temperatur och bäst-före-datum anges på förpackningen. Välj endast livsmedel med oskadade förpackningar, förvarade i frysdiskar vid temperatur på -18 C eller lägre. Köp inte livsmedel i frostiga förpackningar. Det visar att förpackningen har varit något tinad fl era gånger. Sådana livsmedel är av sämre kvalitet. Se upp så att frysta förpackningar inte hinner tina på vägen hem. Temperaturökningar förkortar förvaringstiden och försämrar kvaliteten på livsmedel. Rekommenderad förvaringstid i frysskåpet Livsmedel Frukt, biff Grönsaker, kalv, fågel Viltkött Fläsk Hackat, tärnat eller malet kött Bröd, bakverk, färdigmat, mager fi sk Oxmage/innanmäte Rökt korv, fet fisk Tid från 10 till 12 månader från 8 till 10 månader från 6 till 8 månader från 4 till 6 månader 4 månader 3 månader 2 månader 1 månad Tina frysta livsmedel Mikroorganismer förstörs inte av frysning. Efter upptining återupptas deras aktivitet intensivt och livsmedlet kan förstöras snabbt. Använd därför det upptinade livsmedlet så snart som möjligt. Delvis upptining försämrar livsmedlens näringsvärde, särskilt frukt, grönsaker och färdigrätter. 28

29 Avfrostning av apparaten Automatisk avfrostning av kylskåpet Kylskåpet kräver ingen avfrostning, eftersom is som ansamlar på innerväggen längst bak avfrostas automatiskt.is som ansamlas avfrostas när kompressorn inte kör. Vattendropparna rinner ut genom öppningen på den bakre innerväggen och ner i behållaren ovanför kompressorn, där avdunstar vattnet. Om du skulle få syn på alltför mycket isbildning på den bakre väggen (3-5 mm), stäng av apparaten och frosta av den manuellt. Avfrostning av ett konventionellt frysskåp Rengör frysskåpet när frostlagret blivit ca 3-5 mm tjockt. 24 timmar före avfrostning, aktivera Super Freeze (frysskåpets effektförstärkningsfunktion) för att kyla ner livsmedlen ytterligare (se avsnittet Infrysning ). Efter 24 timmar tar du ut de frysta livsmedlen ur frysskåpet och skyddar dem mot upptining. Stäng av apparaten vrid termostatknapparna A och B till läge och ta ut strömsladden ur vägguttaget. Dra ut avrinningsrännan nedtill på frysskåpet och placera en behållare under den som samlar upp vatten från den tinade isen och frosten. Använd aldrig elektriska tillbehör för att frosta av frysskåpet (hårtork osv.). Använd inte avfrostningssprejer, eftersom de kan skada plastytor och vara hälsovådliga. Rengör apparatens insida och torka torrt (se Rengöring av apparaten). Anslut strömsladden till eluttaget och vrid knappen A tillbaka till önskad inställning innan du lägger in livsmedlen i frysen igen. Avfrostning av ett NO FROST-frysskåp Avfrostning av NO FROST-modeller sker automatiskt. Tillfällig ansamling av frost försvinner automatiskt. 29

30 Rengöring av apparaten Dra ut strömsladden ur eluttaget före rengöring vrid termostatknapparna A och B till läget och dra ut strömsladden. Använd en mjuk trasa för att rengöra alla ytor. Rengöringsmedel som innehåller slipande partiklar, syror eller lösningsmedel är inte lämpliga, eftersom de skadar ytan. Rengör apparatens utsida med vatten eller en mild tvålvattenlösning. Lackbelagda ytor och aluminiumytor kan rengöras med ljummet vatten med tillsats av lite milt rengöringsmedel. Rengöringsmedel med en mindre alkoholhalt är också acceptabla (t.ex. fönsterputs). Rengöringsmedel med alkoholhalt får inte användas för rengöring av plastdelar. Rengör apparatens insida med ljummet vatten, blandat med lite ättika. Under kylpanelen som kyler kylskåpet fi nns en ränna (spår) och en öppning genom vilken smält vatten rinner från apparatens insida. Rännan och öppningen får aldrig blockeras. Inspektera dem därför regelbundet och rengör vid behov (t.ex. med ett plastsugrör). Frost- och isansamlingar på 3-5 mm ökar strömförbrukningen. Därför ska du ta bort dem regelbundet (gäller inte NO FROSTmodellen). Använd aldrig vassa föremål, lösningsmedel eller sprejer. Kondensorn på bakre väggen i kylskåpet måste alltid vara ren, fri från damm eller avlagringar av matos. Använd en mjuk, icke-metallisk borste eller en dammsugare för att regelbundet ta bort dammet. Rengör även behållarenovanför kylkompressorn. Om du tagit ut behållaren för rengöring sätter du tillbaka den sedan. Kontrollera att behållaren är i horisontellt läge! När du är klar med rengöringen slår du på apparaten och lägger in maten igen. 30

31 Felsökning Problem: Apparaten går inte igång efter strömanslutning: Kylningssystemet har varit igång ständigt under en lång period: Alltför stor isbildning vid kylskåpets bakre innervägg kan bero på följande: Det droppar vatten från kylskåpet: Indikatorlampan D blinkar: Dörren är svåröppnad: Orsak eller åtgärd: Kontrollera om det fi nns ström i eluttaget och om appararen är inkopplad. Rumstemperaturen är för hög. Dörren har öppnats för ofta eller har varit öppen för länge. Dörren är inte riktigt stängd (smuts mellan dörren och kylskåpet, dörren har satt sig, kontrollera tätningen osv.). Alltför stor mängd färska livsmedel har lagts in på en och samma gång. Kylskåpssensorn (A) är igensatt med färska livsmedel. Flytta på livsmedlen så att luft kan cirkulera runt sensorn (endast vissa modeller). Otillräcklig kylning av kompressor och kondensor. Kontrollera luftcirkulationen bakom apparaten och rengör kondensorn. Dörren har öppnats för ofta eller har varit öppen för länge. Varm mat har lagts in i kylskåpet. Livsmedel eller en behållare vidrör kylskåpets bakre innervägg. Dålig dörrtätningslist. Byt ut tätningslisten om den är förorenad eller skadad. Vattenavrinningsöppningen är igensatt, eller vatten från upptinad is droppar förbi vattenuppsamlingsrännan. Rengör den igensatta öppningen, t.ex. med ett plastsugrör. Frosta av tjocka isansamlingar manuellt (se "Avfrostning av apparaten"). Dörren har öppnats för ofta eller har varit öppen för länge. Dörren är inte riktigt stängd (främmande föremål mellan dörren och höljet, dörren har satt sig, skadad tätningslist osv.). Ett långt strömavbrott. Alltför stor mängd färska livsmedel har lagts in på en och samma gång. Om du stänger dörren till frysskåpet och sedan försöker öppna den genast igen, kan du känna av ett rätt kraftigt motstånd. Det beror på att en viss mängd kall luft kommer ut ur frysskåpet och ersätts med varm rumsluft. Kylningen av denna luft skapar ett deltryck som förhindrar att dörren kan öppnas utan vidare. Situationen normaliseras efter några få minuter och du kan återigen öppna dörren med lätthet. 31

32 Problem: Byte av glödlampa: Indikatorlampan B blinkar: Felkod visas (endast på vissa modeller): Cause or remedy: Koppla bort apparatens strömsladd från eluttaget innan du byter glödlampa. Använd en skruvmejsel för att avlägsna skyddet, byt ut glödlampan mot en ny (E14, samma märkspänning som originallampan från tillverkaren) och sätt tillbaka skyddet på plats. Tänk på att gamla glödlampor inte hör hemma bland organiskt avfall. Glödlampor är förbrukningsartiklar som inte omfattas av garantin! Glödlampor som används i denna apparat är speciallampor som valts endast för användning i hushållsapparater. De är inte lämpliga för rumsbelysning i hemmet. Om indikatorlampan B blinkar, kontakta en servicetekniker. Om tecknet E visas på den digitala displayen (endast på vissa modeller), kontakta en servicetekniker. Om ingen av ovanstående orsaker tycks stämma in på ditt problem, kontakta närmaste servicecenter och ge dem uppgifterna från etiketten med grundläggande information inuti apparaten: typ av apparat, modell- och serienummer. Information om ljudnivå Kyl-/frysskåp kyls genom ett kylsystem med en kompressor (med extra hjälp av fl äkt i vissa modeller) vars drift kan framkalla visst ljud. Nivån för sådana ljud beror på installation, korrekt användning och apparatens ålder. Efter start av apparaten kan kompressordriften höras en aning högre (fl ödesljud, ljud som orsakas av att köldmedel strömmar genom systemet). Detta innebär inte att det är något fel på apparaten och det påverkar inte apparatens livslängd. Så småningom avtar ljudet. Ibland kan apparaten avge plötsliga eller starkare ljud som tycks ovanliga under drift; sådana ljud är ofta följden av en felaktig installation: - Apparaten måste placeras stadigt och horisontellt på ett fast underlag. - Den får inte vidröra väggen eller närliggande föremål. - Kontrollera att tillbehören inuti apparaten är rätt placerade och att ljudet inte orsakas av skallrande burkar, fl askor eller andra kärl som kan ha kommit i kontakt med varandra. VI FÖRBEHÅLLER OSS RÄTTEN ATT GÖRA ÄNDRINGAR SOM INTE PÅVERKAR APPARATENS FUNKTIONALITET. COMBI BASIC sv (10-13)
