Schindler 3300 En fantastisk modell som passar din byggnad. Vårpersonhiss som förenar form och funktion.

Transkript

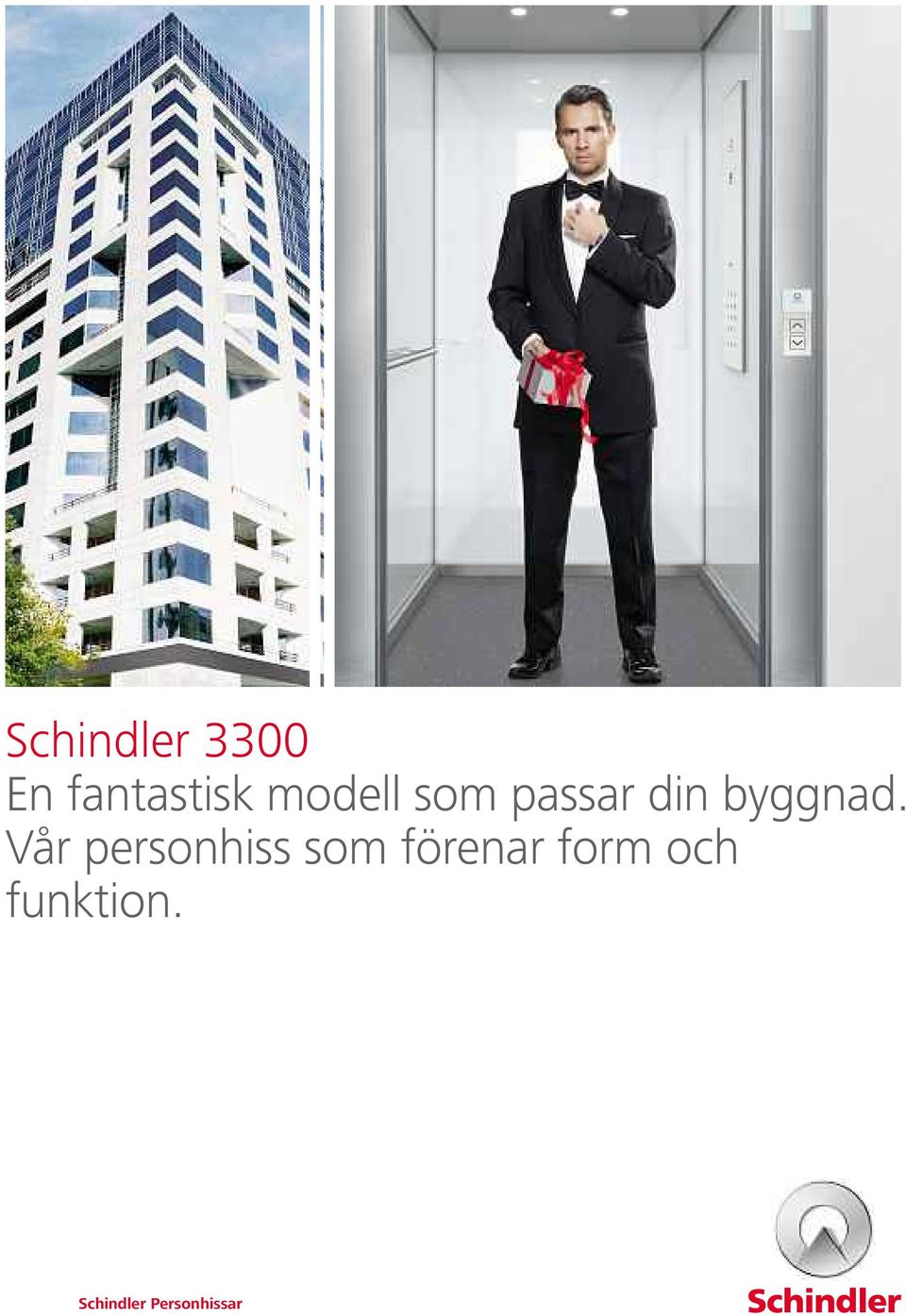

1 En fantastisk modell som passar din byggnad. Vårpersonhiss som förenar form och funktion. Schindler Personhissar

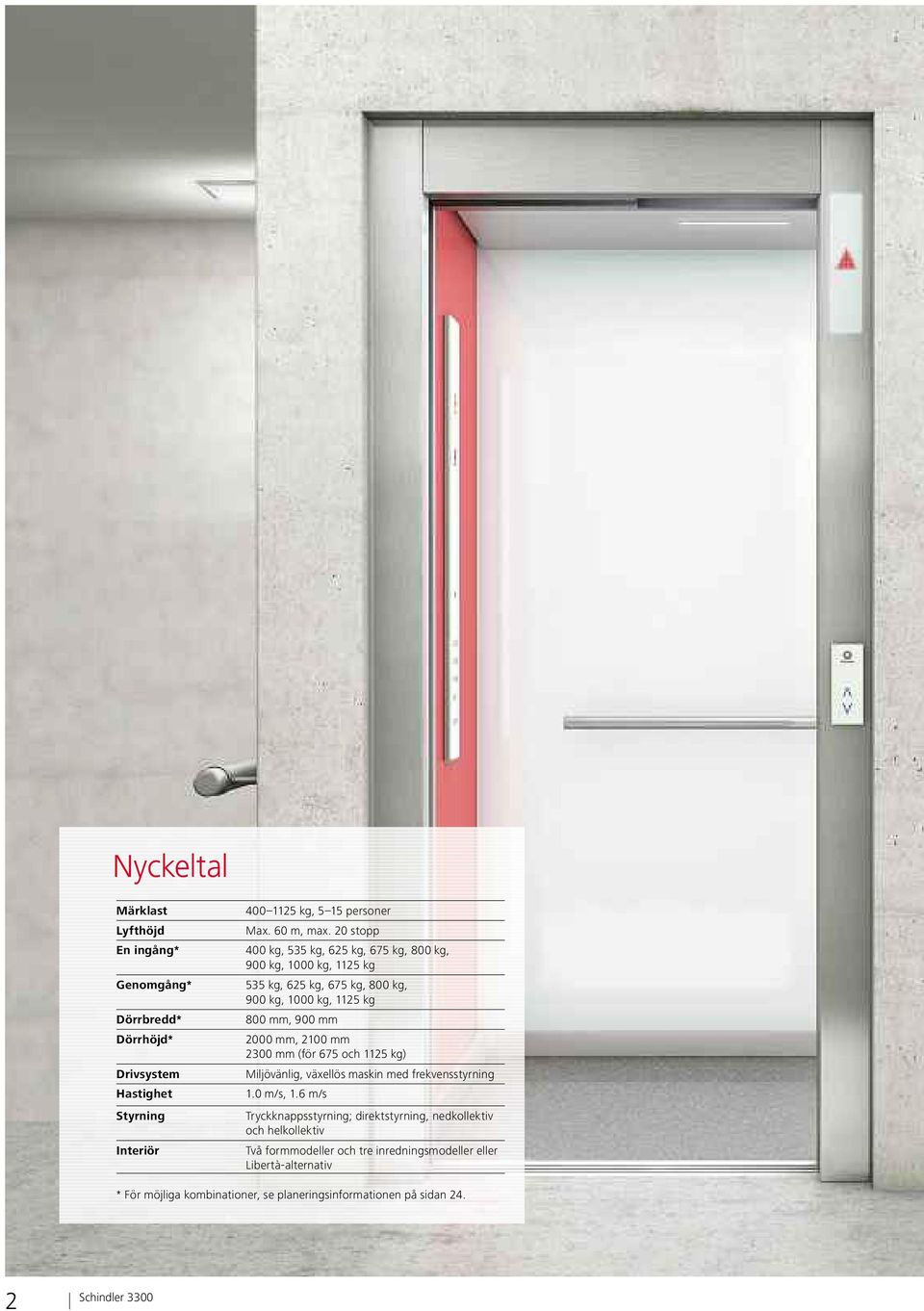

2 Nyckeltal Märklast Lyfthöjd En ingång* Genomgång* Dörrbredd* Dörrhöjd* Drivsystem Hastighet Styrning Interiör kg, 5 15 personer Max. 60 m, max. 20 stopp 400 kg, 535 kg, 625 kg, 675 kg, 800 kg, 900 kg, 1000 kg, 1125 kg 535 kg, 625 kg, 675 kg, 800 kg, 900 kg, 1000 kg, 1125 kg 800 mm, 900 mm 2000 mm, 2100 mm 2300 mm (för 675 och 1125 kg) Miljövänlig, växellös maskin med frekvensstyrning 1.0 m/s, 1.6 m/s Tryckknappsstyrning; direktstyrning, nedkollektiv och helkollektiv Två formmodeller och tre inredningsmodeller eller Libertà-alternativ * För möjliga kombinationer, se planeringsinformationen påsidan 24. 2

3 Huvudingredienserna för bekväm mobilitet Stabil prestanda har utformats för att uppfylla schweiziska precisionsstandarder tillförlitligheten är inbyggd. Njut av bekymmersfri drift, dag ut och dag in. Utrymmeseffektivitet En större korg för schakt i standardstorlek. Mindre tekniska komponenter ger utrymme för rymligare korgar och mer plats åt passagerarna. Grön mobilitet Byggd för att vara energieffektiv och miljövänlig. En tystare färd innebär även mindre buller för resten av byggnaden. Designalternativ Välj en inredningsstil från våra designade inredningsmodeller eller skapa din egen. Vad du än väljer kommer den att passa perfekt. 3

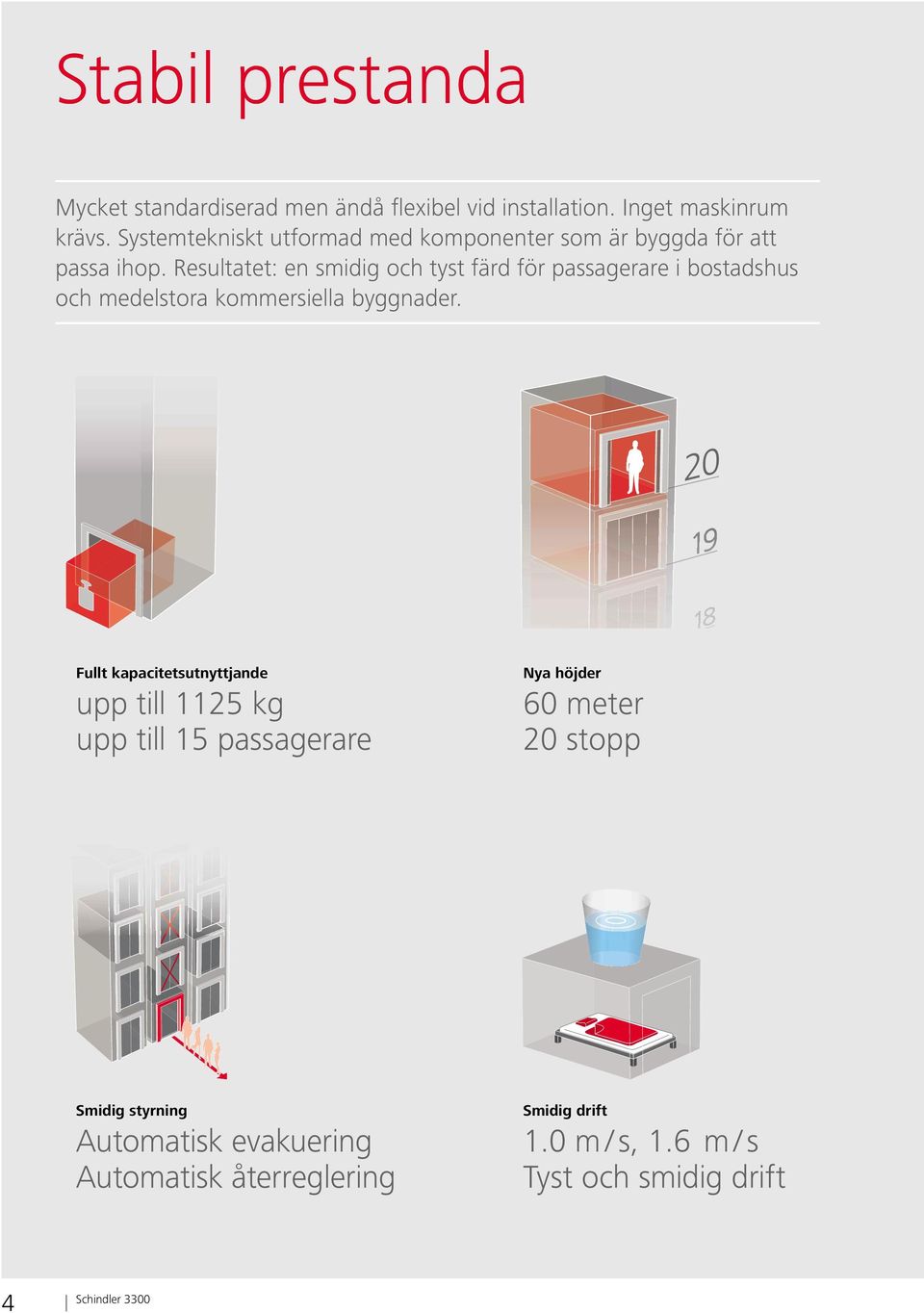

4 Stabil prestanda Mycket standardiserad men ändå flexibel vid installation. Inget maskinrum krävs. Systemtekniskt utformad med komponenter som är byggda för att passa ihop. Resultatet: en smidig och tyst färd för passagerare i bostadshus och medelstora kommersiella byggnader. Fullt kapacitetsutnyttjande upp till 1125 kg upp till 15 passagerare Nya höjder 60 meter 20 stopp Smidig styrning Automatisk evakuering Automatisk återreglering Smidig drift 1.0 m/s,1.6 m/s Tyst och smidig drift 4

5 Utrymmeseffektivitet Mindre utrymme skapar mer plats. Specifikt utformad att minimera utrymmet för teknisk utrustning. Styrskåpet får plats i dörrkarmen och drivsystemet installeras direkt i schaktet. Suspension Traction Media (STM), möjliggör en mindre drivhjulsdiameter på 85 mm, vilket resulterar i en mindre motor. Mindre utrymme för komponenterna, mer plats åt passagerarna. Upp till 25 cm bredare korg som ändå får plats i schakt i standardstorlek. Schaktdimensioner* Bredd x Djup Tidigare Passagerare Märklast Ny Passager Pa ssagerar aree Märklast mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg mm kg kg mm kg mm kg kg kg mm kg 800 kg * Tillämpligt på korgar med en ingång och en hastighet på 1 m/s 5

6 Grön mobilitet Omsorgen för morgondagen börjar idag. är en lätt hiss som är fri från skadliga substanser och utformad för låg, daglig energianvändning. Driftseffektiviteten är stabil under hela dess livslängd och denna hiss är nästan 100 %återvinningsbar. upp till 30% Clean drive-teknologi Tack vare den regenerativa driftteknologin PowerFactor 1 använder upp till 30 %mindre energi per färd, jämfört med den vanliga teknologin. Den överblivna energin är ren, vilket gör att den kan matas tillbaka in i elnätet utan att orsaka störningar av utrustningen på grund av harmonisk distorsion. upp till 40% Standby-läge När är inaktiv använder den 40 % mindre energi till växelriktning, styrning, belysning och ventilation. Återgång till aktivt läge är ögonblickligt. upp till 20x LED-belysning LED-lampor har en extremt lång livstid, upp till 20 gånger längre än standardglödlampor, samtidigt som de använder mindre energi. Alla tak i är som standard utrustade med LED-belysning. A B C D E F G Energieffektiv användning Överlägsen daglig prestanda bör inte vara synonymt med högre energianvändning och med är det inte det. Tack vare dess lätta system, precisionsteknik och energisparande funktioner har uppnått klass A för energieffektivitet enligt standarden VDI

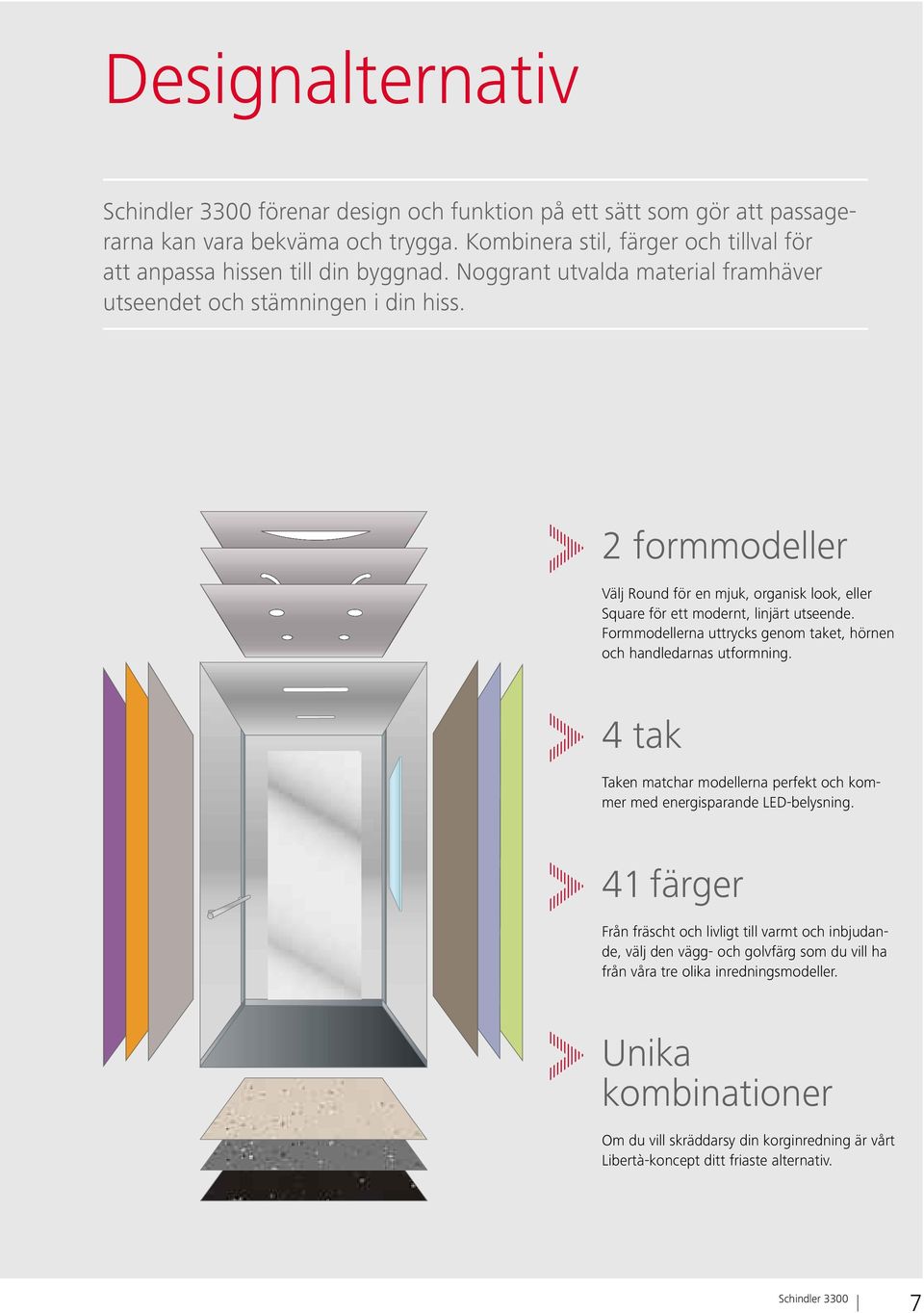

7 Designalternativ förenar design och funktion på ett sätt som gör att passagerarna kan vara bekväma och trygga. Kombinera stil, färger och tillval för att anpassa hissen till din byggnad. Noggrant utvalda material framhäver utseendet och stämningen i din hiss. 2formmodeller Välj Round för en mjuk, organisk look, eller Square för ett modernt, linjärt utseende. Formmodellerna uttrycks genom taket, hörnen och handledarnas utformning. 4tak Taken matchar modellerna perfekt och kommer med energisparande LED-belysning. 41 färger Från fräscht och livligt till varmt och inbjudande, välj den vägg- och golvfärg som du vill ha från våra tre olika inredningsmodeller. Unika kombinationer Om du vill skräddarsy din korginredning är vårt Libertà-koncept ditt friaste alternativ. 7

8 En fantastisk look blir aldrig omodern Formmodeller för korginredning Gör intryck Börja med grunderna när du beslutar dig för vilken stämning du vill skapa: Round eller Square? Välj sedan vägg- och golvfärger från våra tre inredningsmodeller som alla är tillverkade av högkvalitativa material. Välj detaljer som matchande tablåer, speglar och handledare för att ge liv åt formen. Formmodellen Round Skapa en mjuk och organisk känsla. Formmodellen Round kommer med: Bracket eller Curve-tak Svängda hörn Rundad handledare som tillval Formmodell: Round Tak: Bracket, Riga Grey Väggar: Capri Lemon, Catania Grey Hörn: Aluminum Anodized Sparksockel: Aluminium Anodized Golv: Spräcklig gummi Sand 8

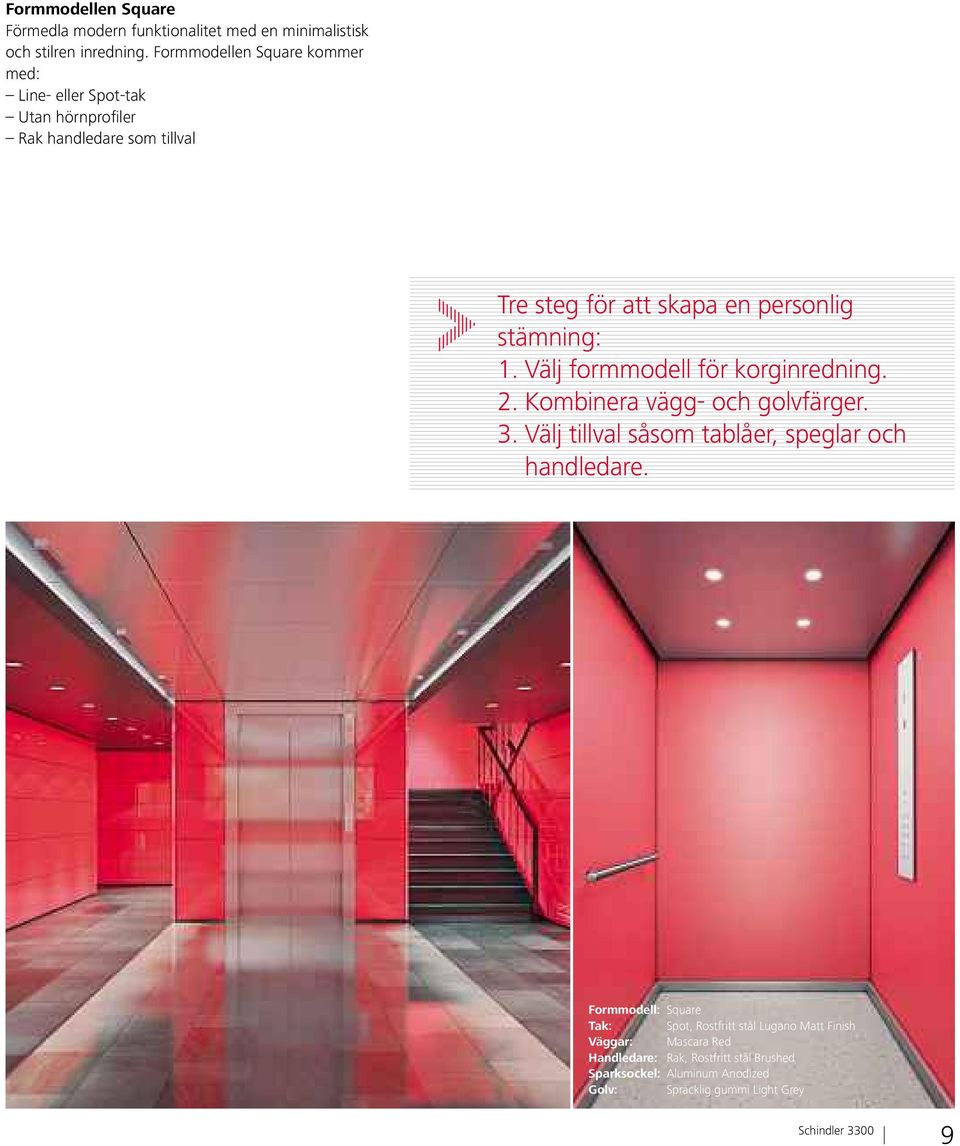

9 Formmodellen Square Förmedla modern funktionalitet med en minimalistisk och stilren inredning. Formmodellen Square kommer med: Line- eller Spot-tak Utan hörnprofiler Rak handledare som tillval Tresteg för att skapa en personlig stämning: 1. Välj formmodell för korginredning. 2. Kombineravägg- och golvfärger. 3. Välj tillval såsom tablåer,speglar och handledare. Formmodell: Square Tak: Spot, Lugano Matt Finish Väggar: Mascara Red Handledare: Rak, Brushed Sparksockel: Aluminum Anodized Golv: Spräcklig gummi Light Grey 9

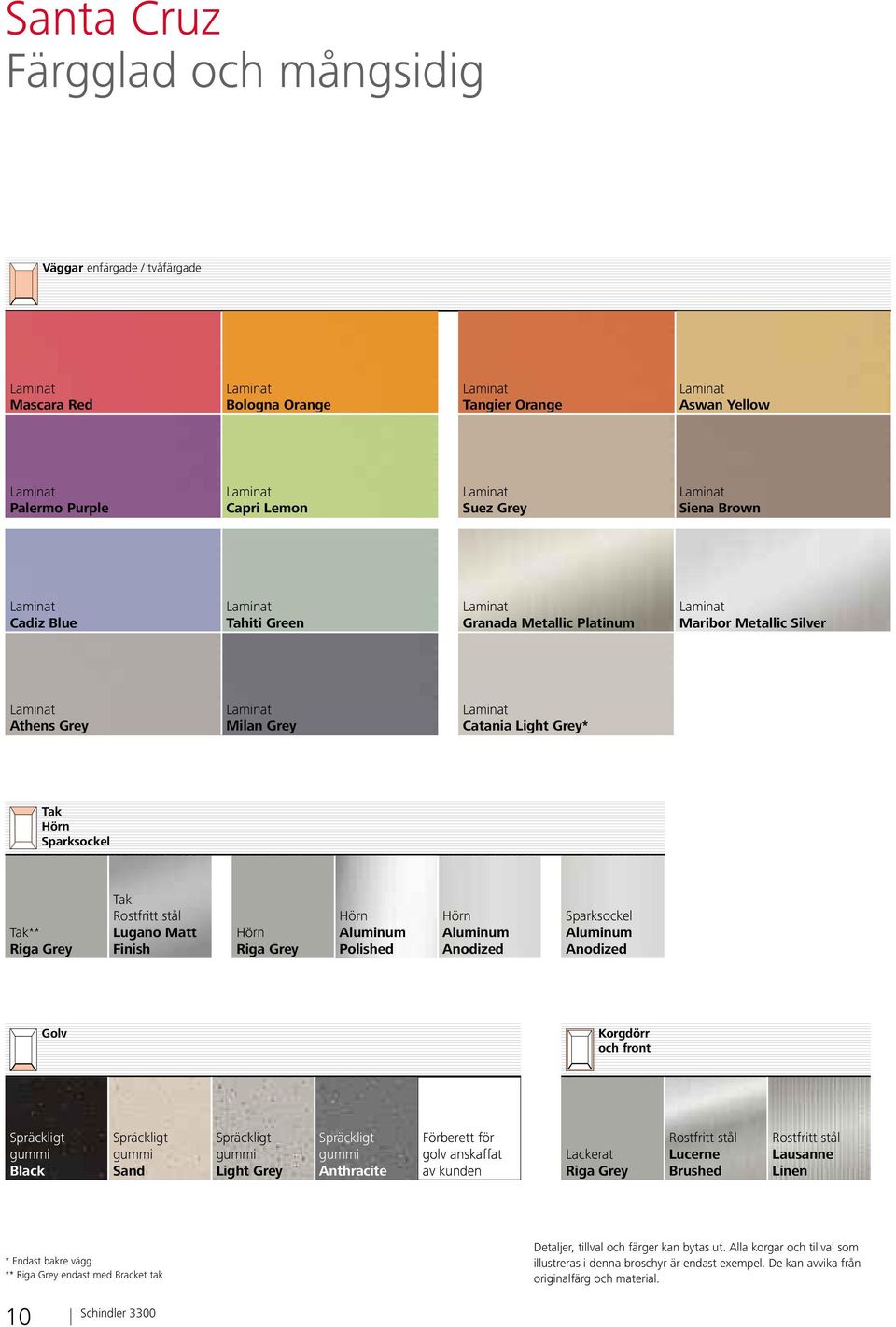

10 Santa Cruz Färgglad och mångsidig Väggar enfärgade /tvåfärgade Mascara Red Bologna Orange Tangier Orange Aswan Yellow Palermo Purple Capri Lemon Suez Grey Siena Brown Cadiz Blue Tahiti Green Granada Metallic Platinum Maribor Metallic Silver Athens Grey Milan Grey Catania Light Grey* Tak Hörn Sparksockel Tak** Riga Grey Tak Lugano Matt Finish Hörn Riga Grey Hörn Aluminum Polished Hörn Aluminum Anodized Sparksockel Aluminum Anodized Golv Korgdörr och front Spräckligt gummi Black Spräckligt gummi Sand Spräckligt gummi Light Grey Spräckligt gummi Anthracite Förberett för golv anskaffat av kunden Lackerat Riga Grey Lucerne Brushed Lausanne Linen *Endast bakre vägg ** Riga Grey endast med Bracket tak Detaljer, tillval och färger kan bytas ut. Alla korgar och tillval som illustreras i denna broschyr är endast exempel. De kan avvika från originalfärg och material. 10

11 Santa Cruz Santa Cruz erbjuder ett urval av fräscha och visuellt effektfulla färger, från ljust och svalt till varmt och välkomnande. Välj en färg för hela korginredningen eller välj en annan färg på den bakre väggen för att skapa kontrast ett alternativ som bara finns för den här modellen. Formmodell: Square Tak: Line, rostfritt stål Lugano Matt Finish Väggar: Cadiz Blue Handledare: Rak, rostfritt stål Brushed Sparksockel: Aluminum Anodized Golv: spräckligt gummi Light Grey 11

12 Piccadilly Livfull och sofistikerad Väggar enfärgade Petersburg Amber Toronto Titanium Vancouver Wood Slavonia Wood Leon Silver Kashmir Blue Chicago Wood Arosa Wood Birmingham Anthracite Stockholm Grey Oxford Blue Santorini White Tak Hörn Sparksockel Tak* Riga Grey Tak Lugano Matt Finish Hörn Riga Grey Hörn Aluminum Polished Hörn Aluminum Anodized Sparksockel Aluminum Anodized Golv Korgdörr och front Spräckligt gummi Black Spräckligt gummi Sand Spräckligt gummi Light Grey Spräckligt gummi Anthracite Förberett för golv anskaffat av kunden Lackerad Riga Grey Lucerne Brushed Lausanne Linen Artificiell granit Black Artificiell granit Grey Artificiell granit Brown Artificiell granit Sand *Riga Grey endast med Bracket tak 12

13 Piccadilly Denna modell är perfekt för professionella miljöer med kombinationen av höstliga, nordliga nyanser och naturalistiska trälaminat som uttrycker en vardaglig elegans. Färglaminaten skapar en glänsande effekt och ger korgen en förnämlig känsla, medan trälaminaten ger ett harmoniskt och modernt intryck. Formmodell: Square Tak: Spot, rostfritt stål Lugano Matt Finish Väggar: Santorini White Handledare: Rak, rostfritt stål Brushed Sparksockel: Aluminum Anodized Golv: Spräckligt gummi Antracit 13

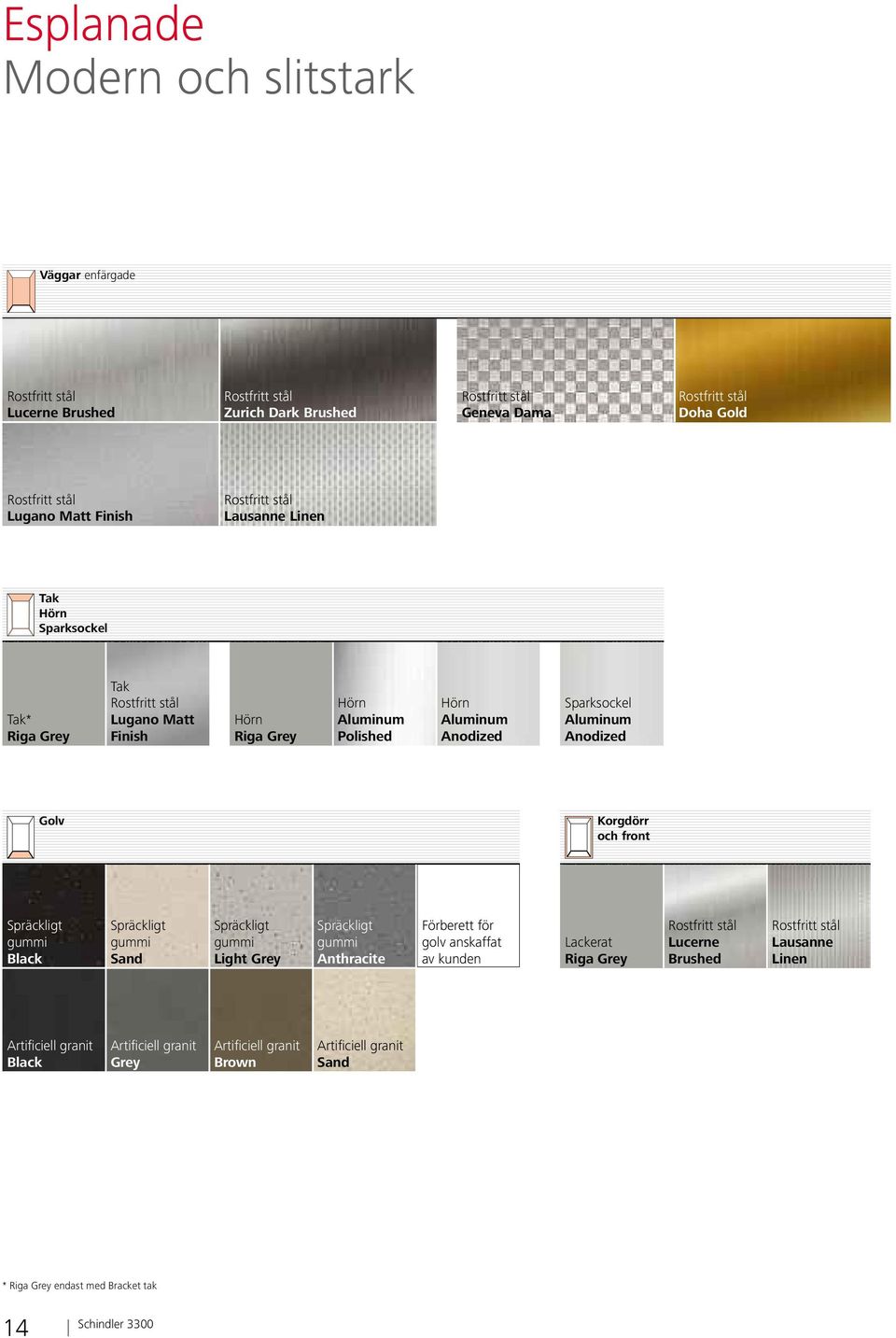

14 Esplanade Modern och slitstark Väggar enfärgade Lucerne Brushed Zurich Dark Brushed Geneva Dama Doha Gold Lugano Matt Finish Lausanne Linen Tak Hörn Sparksockel Tak* Riga Grey Tak Lugano Matt Finish Hörn Riga Grey Hörn Aluminum Polished Hörn Aluminum Anodized Sparksockel Aluminum Anodized Golv Korgdörr och front Spräckligt gummi Black Spräckligt gummi Sand Spräckligt gummi Light Grey Spräckligt gummi Anthracite Förberett för golv anskaffat av kunden Lackerat Riga Grey Lucerne Brushed Lausanne Linen Artificiell granit Black Artificiell granit Grey Artificiell granit Brown Artificiell granit Sand *Riga Grey endast med Bracket tak 14

15 Esplanade Det underbara rostfria stålet är det som särskiljer Esplanade-modellen. Sex olika sorters rostfritt stål finns att tillgå, från ljust borstat till guld, med mönster eller utan. Alla är diskret moderna och opretentiösa. Formmodell: Square Tak: Line, rostfritt stål Lugano Matt Finish Väggar: rostfritt stål Zürich Dark Brushed Handledare: rak, Aluminum Brushed Sparksockel: Aluminum Anodized Golv: artificiell granit Grey 15

16 Våningsindikator mm Korgtablå (COP), tryckknappar mm Stannplanstablåer, tryckknappar mm Nyckelbrytare (COP-K 4) mm Korgtablå (COP), tryckknappar med nyckelbrytare (COP-K 4) Tablåer Välj mellan två tablåalternativ: vår stilrena och moderna glastablå med touchkänslig knappsats, eller en snygg och slitstark, kombinerad stål- och glasserie med mekaniska tryckknappar.dukan också matcha stannplanstablåer, våningsindikering och namnskyltar.bägge serierna finns att tillgå för alla inredningsmodeller. Knappsatser För våra korgtablåer i glas finns två knappsatsalternativ: en tiosiffrig version som gör att passagerarna kan skriva in det önskade våningsnumret (som med en telefon), eller en vanlig version som listar varje våning (passar bäst för lägre hus). I den vanliga knappsatsversionen kommer knapparna att förläggas i en eller två spalter, beroende på antalet våningar. Tablåserien i stål och glas med mekaniska tryckknappar har alltid den vanliga layouten. 16

17 Våningsindikering (LIP) mm Korgtablå (COP), touchkänslig mm Namnskylt mm Korgtablå (COP) touchknappar med nyckelbrytare (COP-K) Stannplanstablåer (LOP), touchkänsliga, med eller utan färdriktningspilar mm Nyckelbrytare (COP-K) mm 17

18 Fullända din hiss med snygga detaljer Funktioner och tillval Praktisk drift Behöver du blindskrift på knapparna? Är det viktigt att ha begränsat tillträde i din byggnad? Våra funktioner och tillval gör att du kan skräddarsy din hiss så att den möter specifika behov. Möjligheterna är nästintill oändliga. Prestanda Uppfyll din byggnads behov vid normal drift, likväl som specifika krav, tack vare de breda tillvalsmöjligheterna. Säkerhet Avskildhet och säkerhet kan vara synnerligen viktigt, särskilt i kommersiella byggnader. Integrera din hiss i ditt övergripande byggnadskoncept på ett säkert sätt via våra relevanta tillval. Grön :s miljövänliga funktioner gör att du på ett enkelt sätt kan minska din dagliga energianvändning. Teknologi för ren mobilitet. Design Med kan du på ett enkelt sätt fullända din byggnads nuvarande utseende och känsla. Utöver det visuella försäkrar de tekniska designmöjligheterna att din hiss blir skräddarsydd i sin helhet. Tillgänglighet Schindler tror på tillgänglighet för alla. Användbarhet och användarvänlighet är grunderna för våra tillgänglighetsalternativ för. Vill du veta mer om våra funktioner och tillval? Vänligen kontakta din Schindler-säljare. Horisontell korgtablå Namnskylt till glastablå 18

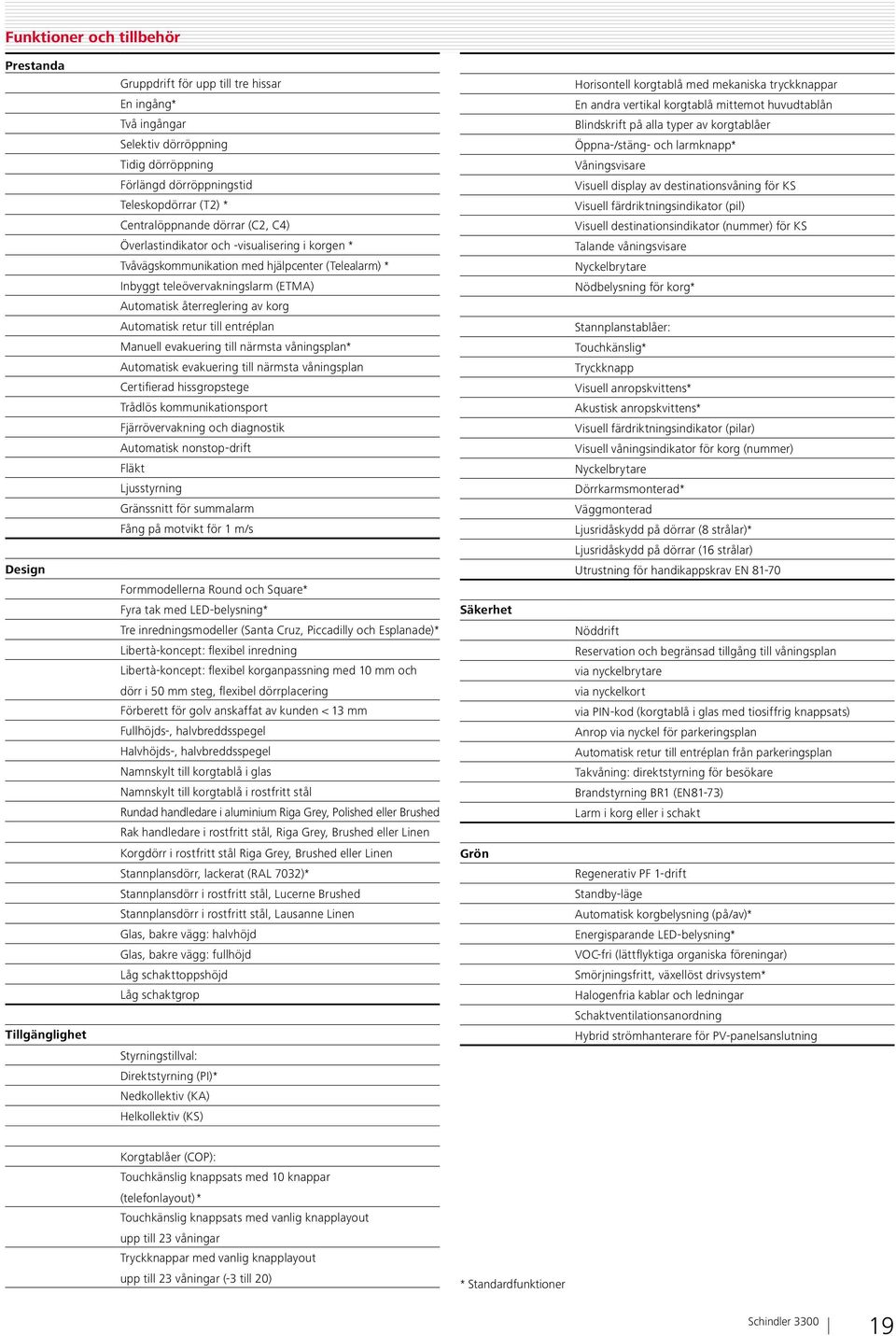

19 Funktioner och tillbehör Prestanda Design Gruppdrift för upp till tre hissar En ingång* Två ingångar Selektiv dörröppning Tidig dörröppning Förlängd dörröppningstid Teleskopdörrar (T2) * Centralöppnande dörrar (C2, C4) Överlastindikator och -visualisering ikorgen * Tvåvägskommunikation medhjälpcenter(telealarm) * Inbyggt teleövervakningslarm (ETMA) Automatisk återreglering av korg Automatisk retur till entréplan Manuell evakuering till närmsta våningsplan* Automatisk evakuering till närmsta våningsplan Certifierad hissgropstege Trådlös kommunikationsport Fjärrövervakning och diagnostik Automatisk nonstop-drift Fläkt Ljusstyrning Gränssnitt för summalarm Fång på motvikt för 1m/s Formmodellerna Round och Square* Fyra tak med LED-belysning* Tre inredningsmodeller (Santa Cruz, Piccadilly och Esplanade)* Libertà-koncept: flexibel inredning Libertà-koncept: flexibel korganpassning med 10 mm och dörr i50mmsteg, flexibel dörrplacering Förberett för golv anskaffat av kunden <13mm Fullhöjds-, halvbreddsspegel Halvhöjds-, halvbreddsspegel Namnskylt till korgtablå iglas Namnskylt till korgtablå irostfritt stål Rundad handledare ialuminium Riga Grey, Polished eller Brushed Rak handledare irostfritt stål, Riga Grey, Brushed eller Linen Säkerhet Horisontell korgtablå med mekaniska tryckknappar En andra vertikal korgtablå mittemot huvudtablån Blindskrift på alla typer avkorgtablåer Öppna-/stäng- och larmknapp* Våningsvisare Visuell display av destinationsvåning för KS Visuell färdriktningsindikator (pil) Visuell destinationsindikator (nummer) för KS Talande våningsvisare Nyckelbrytare Nödbelysning för korg* Stannplanstablåer: Touchkänslig* Tryckknapp Visuell anropskvittens* Akustisk anropskvittens* Visuell färdriktningsindikator (pilar) Visuell våningsindikator för korg (nummer) Nyckelbrytare Dörrkarmsmonterad* Väggmonterad Ljusridåskydd pådörrar (8strålar)* Ljusridåskydd pådörrar (16 strålar) Utrustning för handikappskrav EN81-70 Nöddrift Reservation och begränsad tillgång till våningsplan via nyckelbrytare via nyckelkort via PIN-kod (korgtablå iglas med tiosiffrig knappsats) Anrop via nyckel för parkeringsplan Automatisk retur till entréplan från parkeringsplan Takvåning: direktstyrning för besökare Brandstyrning BR1 (EN81-73) Larm ikorg eller ischakt Tillgänglighet Korgdörr irostfritt stål Riga Grey, Brushed eller Linen Stannplansdörr, lackerat (RAL7032)* Stannplansdörr irostfritt stål, Lucerne Brushed Stannplansdörr irostfritt stål, Lausanne Linen Glas, bakre vägg: halvhöjd Glas, bakre vägg: fullhöjd Låg schakttoppshöjd Låg schaktgrop Styrningstillval: Direktstyrning (PI)* Nedkollektiv (KA) Helkollektiv (KS) Grön Regenerativ PF 1-drift Standby-läge Automatisk korgbelysning (på/av)* Energisparande LED-belysning* VOC-fri (lättflyktiga organiska föreningar) Smörjningsfritt, växellöst drivsystem* Halogenfria kablar och ledningar Schaktventilationsanordning Hybrid strömhanterare för PV-panelsanslutning Korgtablåer (COP): Touchkänslig knappsats med 10 knappar (telefonlayout)* Touchkänslig knappsats med vanlig knapplayout upp till 23 våningar Tryckknappar med vanlig knapplayout upp till 23 våningar (-3 till 20) *Standardfunktioner 19

20 Libertà skräddarsy din hiss Skulle du vilja ha olika färger på väggarna? Behöver du en annan storlek på korgen än standardstorleken? Med Libertà-konceptet har du möjligheten att skapa din egen korg. Välj taket, lägg till en färgfrånvårainredningsmodeller och plocka ut dina tillval. Korg-och dörrstorleken kan anpassas för att möta dina behov. Väggar Santa Cruz Piccadilly Dörrar Esplanade C2 T2 C4 Glasad bakvägg Flexibel dörrplacering Flexibel korg Golv Spräckligt gummi I10mmsteg (bredd och djup) Artificiell granit 20

21 Tak Riga Grey Manöverpaneler, knappar Lugano Matt Finish Glas, touchknappar Speglar Placering Handledare Round Square 21

22 Line-tak, rostfritt stål Lugano, Matt Finish Tak Bracket, Riga Grey Spot-tak, rostfritt stål Lugano, Matt Finish Tak Curve, rostfritt stål Lugano Matt Finish Blandad korginredning, Libertà-konceptet Bakre vägg i glas 22

23 Hörn, Riga Grey Hörn, Aluminum Polished Suspension Traction Media Hörn, Aluminum Anodized Nyckelbrytare till glasad korgtablå Rundad handledare Aluminium Riga Grey Rak handledare, rostfritt stål Riga Grey Rundad handledare Aluminum Polished Rak handledare, rostfritt stål Polished Rundad handledare Aluminum Brushed Rak handledare, rostfritt stål Brushed 23

24 Information för enkel planering. Planeringsinformation för * Maskinrumslös linhiss med frekvensstyrt drivsystem, märklast kg, 5 15 personer Korg Dörrar Schakt GQ kg Personer VKN m/s HQ m ZE Ingångar BK mm TK mm HK mm Typ T _ , T / BT mm HT mm BS mm TS (1) mm TS (2) mm , T / , T / , T / HSG mm HSK (1) mm HSK (2) mm , T / / C / , T / /2100 C / , C / , C / , C / , C / , C / , C / , T / , T / GQ VKN HQ ZE HE Märklast Hastighet Lyfthöjd Stopp Avstånd mellan våningar BK TK HK Korgbredd Korgdjup Korghöjd T2 C2 BT HT Teleskopdörr, 2-delad Centralöppnande dörr, 2-delad Dörrbredd Dörrhöjd BS TS (1) TS (2) HSG HSK (1) HSK (2) Schaktbredd Schaktdjup 1ingång Schaktdjup 2ingångar Schaktgropsdjup Schakttoppshöjden för fång på motvikt HSK min. +70mm Valfritt för korgdörrlås HSK min. + 70mm Avståndet mellan våningar (HE) är: min mm för dörrhöjd 2000 mm /min 2500 mm för dörrhöjd 2100 mm /min 2700 mm för dörrhöjd 2300 mm. HE för tvåplansinstallationer är min mm för dörrhöjd 2000 mm och 2100 mm. Dörrhöjd 2300 finns ej tillgänglig för Santa Cruz. Det korta avståndet mellan våningar (HE min.) för motliggande ingångar 300 mm. CE-märkt i enlighet med Europeiska hissdirektivet 95/16/EG. *För flexibelt korgalternativ vänligen kontakta din Schindlersäljare. 24

25 Höjd och disposition En ingång Två ingångar TK TS TK TS BT BK BS BT BK BS Assembly Frame-set 25

26 Från tunnelbanan till horisonten. Att gestäder rörlighet. Rörlighet är en grundförutsättning iden värld vi lever och arbetar i. Schindler står för rörlighet istäder och är ett erkänt kännetecken för kvalitet och säkerhet. Varje dag förlitar sig en miljard människor över hela världen på Schindlers produkter och tjänster. Schindler ger städer rörlighet genom att förse dem med hissar, rulltrappor och tjänster som är effektivt och hållbart utformade. Schindler följer utvecklingen av byggnader från planering och byggande till daglig drift, vilket säkrar deras livslängd. Genial planering Attvälja rätt rörlighetslösning innebär att analyserabehovet för byggnaden och räkna ut de potentiella trafikmönstren. Detta är kärnan ischindlers planeringsstöd för att garanterarörlighet och bekväma färder för passagerarna. Detta genom att samla global kunskap för varje enskilt projekt. Schindlers planeringstjänster: Expertkonsulter för trafik- och produktplanering Trafikanalys- och beräkningstjänst Specialiserade tekniska center för specialanpassade konfigurationer Riktlinjer för planering och verktyg för att underlätta schaktplanering, byggnadsplaner och produktval/konfiguration Skräddarsydd leverans Med ett komplett utbud av hissar och rulltrappor erbjuder Schindler rörlighetslösningar för alla byggnadstillämpningar. Schindlers kunder kan lita på att de får hållbar teknologi, utmärkt projektledning och grundlig installationsmetodologi. Den passar alltid perfekt. Teknologi för alla typer av byggnader och rörlighetsbehov: bostäder och kontorsbyggnader kommersiella byggnader, butiksmiljöer sjukhus och offentliga byggnader högtrafikerade miljöer höghus kryssningsfartyg 26

27 Effektiv drift Smidig och problemfri drift och mycket hög tillgänglighet är resultatet av professionellt underhåll och modernisering. Miljö- och drifteffektivitet ger mervärde till investeringen. Pålitlighet och hållbarhet ständigt och jämt. Service-, reparations- och moderniseringsportfölj: globalt nätverk av kontor och serviceställen skickliga och certifierade tekniker och montörer servicelösningar för alla typer av byggnader och behov tillgänglighet och snabb leverans av reservdelar teletjänstcentraler som svarar snabbt diagnostiska verktyg med e-övervakning byten och steg-för-steg-lösningar för modernisering Kontinuerlig förbättring Schindler utvecklar ständigt nya produkter och funktioner för att sätta standarder och öka effektiviteten. Teknologiska milstolpar som förser stadssamhället med rörlighet bekvämt, säkert och ekologiskt. Framsteg kräver förändring. De banbrytande utvecklingarna: PORT-teknologi system för trafik, byggnadskommunikation och access som räknar ut den snabbaste vägen genom byggnaden Schindlers regenerativa PF1 driftteknologi Utrymmesbesparande, viktoptimerade design Flexibla moderniseringskoncept från fullständiga utbyten till delar av utrustning Eco-läge för rulltrappor och hissar 27

28 När vision möter disciplin. Schindler samarbetar med Solar Impulse. Schindler är en av Solar Impulses största partners, flygplanet som drivs utan bränsle och som ämnar att flyga jorden runt endast med hjälp av solenergi. Schindler Hiss AB Box Danderyd Denna publikation ska endast ses som allmän information och vi förbehåller oss rätten att när som helst ändra produkternas design och detaljer. Inget som står skrivet i denna publikation ska tolkas som garantier eller villkor, uttryckliga eller underförstådda, för någon produkt, dess lämplighet för vissa ändamål, säljbarhet, kvalitet eller tolkas som villkor i ett köpeavtal för de produkter eller tjänster som presenteras i denna publikation. Mindre skillnader mellan de tryckta och de verkliga färgerna kan förekomma. DES.3300.SE.05.13
