Kärnkraft i nutid. IVA 2 april nils-olov.jonsson@vattenfall.com

Transkript

1 Kärnkraft i nutid IVA 2 april 2009 nils-olov.jonsson@vattenfall.com

2 Program 1 Kärnkraft i drift lite statistik och karakteristik 2 Vem bygger nytt och vem planerar bygga nytt? 3 Exempel på processer för nybyggnad 4 Vad byggs och planeras? 5 Vad kostar ny kärnkraft? 6 Några slutsatser

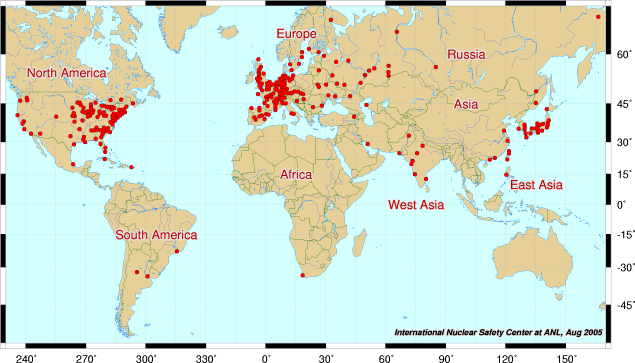

3 Världens kärnkraftverk Back Källa: och IAEA PRIS 3 Totalt: 439 reaktorer i 30 länder 104 i USA 59 i Frankrike 55 i Japan 31 i Ryssland 80% är lättvattenreaktorer Installerad effekt: 372,000 MW

4 De svenska kärnkraftverkens energiproduktion Back O1 37 år F1 29 år R1 33 år De fyra äldsta producerar ca 20 TWh/år O2 O3 35 år 24 år F2 F3 27 år 24 år R2 R3 R4 34 år 28 år 25 år Effekthöjningar TWh/år Producerad energi Ytterligare energiproduktion 40 års livslängd Ytterligare energiproduktion 60 års livslängd Figuren är approximativ 4 Vattenfall AB

5 Program 1 Kärnkraft i drift lite statistik och karakteristik 2 Vem bygger nytt och vem planerar bygga nytt? 3 Exempel på processer för nybyggnad 4 Vad byggs och planeras? 5 Vad kostar ny kärnkraft? 6 Några slutsatser

6 Vem bygger nya kärnkraftverk idag? Finland Frankrike Olkiluoto 3 och eventuellt Olkiluoto 4

7 Vem bygger nya kärnkraftverk idag? Land Platser Land Platser Finland Olkiluoto 3 Frankrike Flamanville 3 Ryssland Bulgarien Volgodonsk-2 Kalinin-4 Beloyarsk-4 Kursk-5 (RBMK) Leningrad: 2 VVER Novovoronezh: 2 VVER Belene 2 st PWR (har påbörjats) Slovakien Mochovce 3 & 4 Rumänien Cernavoda 3&4 8 st Indien Kaiga 4 Rawatbhata 5 & 6 Kudankulam 1 & 2 Kalpakkam PFBR Sammanlagt är mer än 40 reaktorer under byggnad 6 st Syd-Korea Shin Kori 1&2 Shin Wolsong 1&2 Shin Kori 3&4 har påbörjats 6 st Kina Japan 11 st Tomari-3; Shiman-3; Ohma-1

8 Vem planerar nya kärnkraftverk idag? Frankrike Den andra EPR-n Finland 1-3 nya block 4 nya block planeras Italien

9 USA Vem planerar nya kärnkraftverk idag? Ansökningar för 26 reaktorer

10 Vem planerar nya kärnkraftverk idag? Schweiz 40% av all el i Schweiz Sverige? Reaktor Operatör Typ MWe Start Förväntad stängning (approx) Beznau 1 NOK PWR Beznau 2 NOK PWR Gösgen KKG/Alpiq PWR Mühleberg BKW BWR (licensed to 2012) Leibstadt NOK/Alpiq BWR Totalt (5) 3220 MWe Ersättning kan bli aktuell 2007: Regeringsbeslut att existerande reaktorer ska få bytas ut mot nya 2008: ATEL ansöker om principbeslut att få bygga en anläggning vid Niederamt nära Gösgen i avsikt att starta driften efter Kostnad: 3,7 till 4,5 GEUR Axpo Group och BKW FMB Energie ansöker om principbeslut för två nya enheter vid Beznau och Mühleberg för att ersätta de tre reaktorer som finns där

11 Vem planerar nya kärnkraftverk idag? Finland Frankrike Italien USA Schweiz Sverige? Förenade Arabemiraten Tre ansökningar om principbeslut Andra EPR-en (Penly) planerad Fyra block enligt samverkansavtal med Frankrike Ansökningar för 26 block Tre block planeras för ersättning av gamla block 10 ersättningsblock inom 2045 Tre block i drift 2020 Kina Ryssland Indien Japan 22 block planeras (byggstart inom 2 år) Mer än 30 block före block till inom block planeras (byggstart inom 2015) Ukraina 22 block inom nya + 9 ersättning + 2 återupptagen byggn. Ungern Parlamentsbeslut 30 mars 2009 Storbritannien nya block inom 2025 Sammanlagt planeras upp mot 150 nya reaktorer

12 Program 1 Kärnkraft i drift lite statistik och karakteristik 2 Vem bygger nytt och vem planerar bygga nytt? 3 Exempel på processer för nybyggnad 4 Vad byggs och planeras? 5 Vad kostar ny kärnkraft? 6 Några slutsatser

13 Storbritannien som ett exempel Hunterston B Heysham 1&2 Wylfa Oldbury Hinkley Point B AGR PWR Magnox Torness Hartlepool Sizewell B Dungeness B Anläggning Typ Start Stängs Kapacitet (MW) Wylfa Magnox Oldbury Magnox Hunterston B AGR Hinkley Point AGR Dungeness AGR Heysham 1 AGR Hartlepool AGR Heysham 2 AGR Torness AGR Sizewell B PWR Energy White paper maj 2007: GWe behöver tillföras de närmaste 20 åren (22 GWe avvecklas varav 10 GWe kärnkraft) 2/3 av GWe behövs fram till 2020

14 Kärnkraft i Storbritannien Den politiska acceptansen Lagar och regelverk Processändringar Energy White Paper, White Paper on Nuclear, Planning White Paper och tillhörande konsultationer Ny Energy Law och ny Planning Law. Infrastructure Planning Commission National Policy Statement - Nuclear Lagstadgad skyldighet att ta hand om avfallet 1) Generisk granskning av anläggningar som kan bli aktuella (Generic Design Assessment) Anläggningarna uppfyller kraven för en generisk förläggningsplats 2) Strategisk process för val av förläggningsplatser Nationella krav och lokala krav 3) Justification Process för nya kärnkraftverk Demonstrera att nyttan överväger 4) En Infrastructure Planning Commission ska pröva mot lokala & regionala krav Gemensam

15 Ny kärnkraft i Storbritannien - tidsplanen Justification Generic Design Assessment National Policy Statement Strategic Siting Assessment Waste and Decommissioning Licensing Planning Application Building of Nuclear Power Plants

16 1 2 Finsk tillståndsprocess Tidiga målinriktade utredningar Tidigt principbeslut med såväl lagförankring som politisk förankring MKB-förfarande: MKB-beskrivning Behandling av principbeslutet enligt kärnenergilagen Sökanden utför Anbudsförfarande, val av leverantör och plats 3 Solida och hållbara beslut före byggstart Behandling av tillståndet att uppföra anläggningen enligt kärnenergilagen Bygglov, miljötillstånd och andra tillstånd 4 Den stora investeringen Kärnkraftsanläggningen byggs 5 Prövning mot välkända krav Behandling av driftstillståndet enligt kärnenergilagen Kärnkraftsanläggningen i drift

17 Viktiga förutsättningar för att bygga ny kärnkraft 1) Behovet säkerställt Elbehov; CO 2 -reduktion; Försörjningstrygghet 2) Tillståndsprocesserna väl förankrade Framtunga / tidiga och stabila beslut med förankringar i lagar och föreskrifter Predikterbara krav Predikterbart tidsomfång Kreditering av tidigare tillståndsprövningar 3) Standardiserade anläggningar First-of-a-kind -kostnader undviks Leverantörsläget förbättras 4) Resurser och kompetens Leverantörer / Kraftföretaget / Myndigheter Vilja Få Kunna

18 Program 1 Kärnkraft i drift lite statistik och karakteristik 2 Vem bygger nytt och vem planerar bygga nytt? 3 Exempel på processer för nybyggnad 4 Vad byggs? 5 Vad kostar ny kärnkraft? 6 Några slutsatser

19 Kärnkraftsverkens utveckling 19

20 Pressurized Water Reactor (PWR) - Tryckvattenreaktor De flesta av världens reaktorer är av PWRkonstruktion (60%) 20

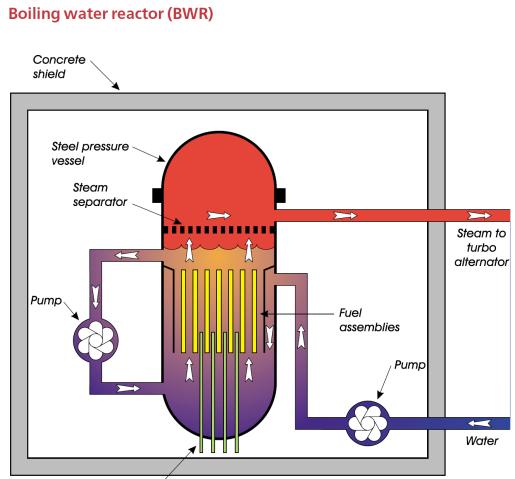

21 Boiling Water Reactor (BWR) - Kokvattenreaktor Back Ca 20% av världens reaktorer är av BWR-konstruktion 21

22 Vilka konstruktioner byggs / övervägs idag? BWR ABWR MWe Liknar F3/O3 Ursprung USA/Japan Toshiba, GE/Hitachi Certifierad i USA Licensierad i Japan och Taiwan För-licensieras i Finland Byggs i Japan och Taiwan Kontrakterad i USA Övervägs i Finland, Indien, Förenade Arabemiraten

23 Vilka konstruktioner byggs / övervägs idag? BWR ESBWR MWe Självcirkulation genom härden Självverkande säkerhetssystem Ursprung USA/Japan GE/Hitachi Genomgår certifiering i USA För-licensieras i Finland Deltar i generisk utvärdering i Storbritannien Kontrakterad i USA Övervägs i Finland och Storbritannien

24 Vilka konstruktioner byggs / övervägs idag? BWR SWR MWe Självverkande säkerhetssystem Ursprung Tyskland Areva / Siemens För-licensieras i Finland Övervägs i Finland

25 Vilka konstruktioner byggs / övervägs idag? PWR EPR MWe Ursprung Frankrike/Tyskland Areva Licensierad i Finland, Frankrike och Kina Certifiering pågår i USA Deltar i generisk utvärdering i Storbritannien Fuel Building Nuclear Auxiliary Building Waste Building Reactor Building Safeguard Building 1 Diesel Building 3+4 Safeguard Building 2+3 Byggs i Finland, Frankrike och Kina Övervägs i Italien, USA, Storbritannien, Indien, Förenade Arabemiraten m fl Safeguard Building 4 Diesel Building 1+2 Office Building Access Building C.I. Electrical Building Turbine Building

26 Vilka konstruktioner byggs / övervägs idag? PWR AP MWe Självverkande säkerhetssystem Ursprung USA Westinghouse Licensierad i Kina Certifierad i USA Deltar i generisk utvärdering i Storbritannien Byggs i Kina Kontrakterad i USA Övervägs i Storbritannien m fl

27 Vilka konstruktioner byggs / övervägs idag? PWR VVER-1500 VVER-1200 VVER-1000 VVER-640 VVER , 1070, 640, 440 MWe Aktiva säkerhetssystem + några självverkande Ursprung Ryssland, Rosatom, Gidropress, Atomenergoexport Byggs i Ryssland, Kina, Indien, Bulgarien, Ukraina Övervägs i Finland Licensierade i Ryssland, Kina, Indien, Bulgarien, Ukraina För-licensieras i Finland

28 Vilka konstruktioner byggs / övervägs idag? PWR APR MWe Ursprung Korea KOPEC Licensierad i Korea För-licensieras i Finland Byggs i Korea Övervägs i Finland

29 Vilka konstruktioner byggs / övervägs idag? PWR ATMEA MWe Ursprung Frankrike / Japan Areva / Mitsubushi Under utveckling Konstrueras mot kraven i Europa, Japan och USA

30 Vilka konstruktioner byggs / övervägs idag? PHWR Candu ACR MWe Ursprung Canada AECL Licensierad i Canada, Korea, Kina, Rumänien, Indien Övervägs i Canada

31 Program 1 Kärnkraft i drift lite statistik och karakteristik 2 Vem bygger nytt och vem planerar bygga nytt? 3 Exempel på processer för nybyggnad 4 Vad byggs? 5 Vad kostar ny kärnkraft? 6 Några slutsatser

32 Elproduktionskostnader - Finland Kärnkraft: 35 EUR/MWh Källa: TVOs ansökan om principbeslut för Finland 6

33 Elproduktionskostnader i Storbritannien Back Kärnkraft: 40 EUR/MWh (35 50) (EUR/MWh) Källa: The Energy Challenge. Energy Review Report 2006, Department of Trade and Industry 33

34 Livstidskostnad EUR / MWh Back-End & Övr Skatt D&U Bränsle Kapital KC låg KC hög TVO Fi-6 IEA 5% IEA 10% UK 2006 FR 2007 Flam 08 FOAK Exist KKV KC = Keystone Center USA (2007); FR = Franska Industridepartementet; Flam = Flamanville; FOAK = First of a Kind enl erf.

35 Investeringskostnader USD/kW investeringskostnad ( overnight ) WNA (2004) KC (2007) AEP (2007) St & Poor's (2007) Constellations (2007) Jim Harding (2007) Moody's (2007) FP&L (2007) Flamanville Realistiskt

36 Program 1 Kärnkraft i drift lite statistik och karakteristik 2 Vem bygger nytt och vem planerar bygga nytt? 3 Exempel på processer för nybyggnad 4 Vad byggs? 5 Vad kostar ny kärnkraft? 6 Några slutsatser

37 Några slutsatser Det byggs och planeras Kostnaderna varierar Standardisering behövs och är framgångsrik Miljönytta och säker tillgång Ett 40-tal reaktorer är under byggnad Upp mot ca 150 reaktorer är i planeringsskedet I en miljö där industri och infrastruktur ska förnyas kostar kärnkraftselen i övre delen av intervallet EUR/MWh Standardisering och tillgång till uppbyggd infrastruktur sänker kostnaderna mot intervallets nedre del 1) Standardisering av anläggningarna 2) Harmoniserade krav och tillståndsprocesser Kreditering av tidigare prövningar 3) Framtunga tillståndsprocesser och beslutsprocesser Riskreduktion innan stora investeringar Elproduktion bidrar med 27% av CO2-utsläppen i världen IPCC föreslog att 27 Gton/år ska gå mot 13 Gton/år Kärnkraften har medfört att nästan 60 Gton CO2-utsläpp undvikits Stabil bränsleförsörjning

38 Back Tack för uppmärksamheten! 38
