1 Tekniskt stöd med programvara Konfiguratorer, särskild programvara och teknisk dokumentation som snabbar upp konstruktionsarbetet. Eldon is becoming nvent HOFFMAN

2 Innehållsförteckning Skåplösningar för dig...4 Verktyg för tekniskt stöd för dig...5 Prova Eldons lättanvända produktkonfigurator... 6 Spara tid med Eldons bibliotek för EPLAN...8 Golvskåp Väggmonterade skåp Kopplingslådor Gränssnitt mellan människa och maskin Värmehantering Tillbehör Originalritningar behövs för mekanisk konstruktion...10 Använd vårt värmehanteringsverktyg...11 Våra rapporter hjälper dig att gå igenom specifika frågor. grundligt...12 Mer vägledning för effektiv skåphantering...13 Obegränsade möjligheter med en bred produktfamilj och tekniskt stöd. Montageplåt Profiler 19 tum Fixering Dörrar Låssystem Tak, bottenplåt Kabelhantering Lyftning Jordning Belysning 2 Verktyg för tekniskt stöd Besök vår webbplats på 3

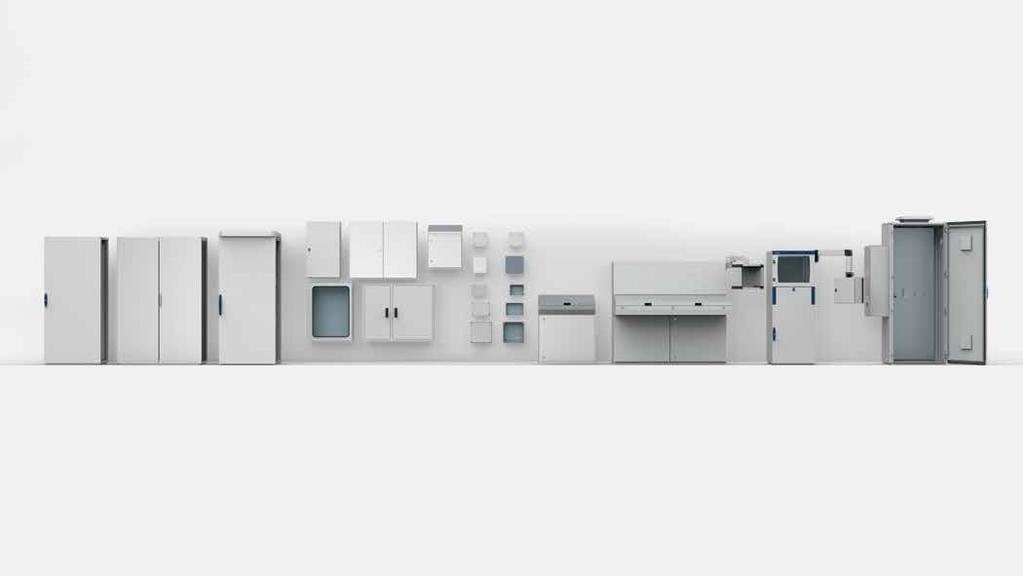

3 Eldons fokus Tillhandahålla den bästa möjliga lösningen Skåplösningar för dig Verktyg för tekniskt stöd för dig Eldons omfattande standardprodukterbjudande har utvecklats för att passa i många olika miljöer och tillämpningar. Det innefattar väggskåp och golvskåp i stålplåt och rostfritt stål, konsoler, gränssnitt för människa-maskin, polyesterskåp, utomhusskåp i aluminium och kopplingslådor i stålplåt, rostfritt stål och plast, samt värme- och kabelhantering. Varje produktserie består av en mängd olika konstruktioner som, i kombination med ett brett utbud av tillbehör, gör det möjligt att skapa olika konfigurationer. Alla konstruktioner i en produktserie är konstruerade runt en plattform och därför kan alla tillbehör användas för alla skåp i den serien oavsett material. Det förenklar konstruktionen och bidrar till snabbare montering. Skåpen används vanligen i många olika miljöer för tillämpningar som kraftdistribution, automatisering och styrning samt maskiner. STANDARDPRODUKTER Det är enkelt att göra ändringar Eldons expressanpassning är tillgänglig på lokala servicecenter över hela Europa och omfattar bearbetning av standardprodukter som levereras efter bara några dagar. Avancerad anpassning görs på vår fabrik och inkluderar håltagning, gängade hål, urfräsningar, förbättrat rostmotstånd, anpassade färger, tryckta paneler, transparenta fönster, ventilationsluckor, svetsade bultar och mycket annat. Konkurrenskraftiga ledtider erbjuds alltid tillsammans med tjänster som certifiering och lagerhållning av modifierade produkter. Eldon fokuserar på tre ledord i utvecklingen EXPRESSANPASSNING Innehållet i den här broschyren är uppdelat i fyra delar: I den här broschyren hittar du en översikt över de flesta supportverktyg som Eldon erbjuder för tekniska lösningar gällande skåp. Syftet är att presentera vår ambition som handlar om att göra ditt konstruktionsarbete enkelt. Eldons ledord i utvecklingen snabb montering, optimalt skydd och tilltalande design bidrar till att leverera optimala skåp som uppfyller just dina krav. Snabb montering av Eldons skåp är lätt att uppnå, vilket sparar tid för monteringspersonal. Uppskattningen är till exempel att 12 minuters monteringstid kan sparas när två kombinerbara skåp används, jämfört med traditionella konstruktioner. Den här tidsminskningen kan uppnås genom användning av sidopaneler som klickas in, fästen som klickas in eller profilsystem som klickas in och som används för en mängd olika tillbehör. I de flesta fall behövs inga verktyg eller korgmuttrar. Optimalt skydd är av yttersta vikt eftersom ett skåp används för att skydda de elektriska komponenterna inuti såväl som människor intill skåpet. Eldon erbjuder utmärkt inträngningsskydd tack vare ett starkt låssystem och packningar med låg vattenabsorption. Ett exempel är sortimentet av kombinerbara standardskåp som kan uppgraderas till IP66. Ett annat exempel är skåpen i 316 rostfritt stål som är försedda med en silikonpackning för optimalt skydd i krävande miljöer. Designen är också viktig. Eldon gör överväganden av alla aspekter inom form, passform och funktion för att kunna optimera skåp och tillbehör för att skapa en så bra användarupplevelse som möjligt, en trevlig känsla och ett tilltalande yttre. AVANCERAD anpassning Eldons produkterbjudande utgörs av ett omfattande utbud av standardprodukter och tillbehör, med möjlighet till modifiering via expressanpassning och avancerad anpassning. Konfiguratorer Standardprodukter Anpassade produkter Elkonstruktion EPLAN P8 2.6 eller senare, 2D-makron EPLAN Pro Panel, 3D-makron Mekanisk konstruktion 100 originalritningsformat Stöd Värmehantering Rapporter Animerade monteringsinstruktioner Alla Eldons medarbetare har gemensamma värderingar som kan sammanfattas i en strävan att vara lätta att göra affärer med. Det innebär att bästa möjliga service alltid tillhandahålls för att se till att rätt produkt levereras, vid rätt tidpunkt och på rätt plats, till ett konkurrenskraftigt pris. Att vara lätta att göra affärer med innebär också att tillhandahålla verktyg och information på våra lokala webbplatser som hjälper dig i ditt konstruktionsarbete. Du får åtkomst till verktyg som konfiguratorer, ritningar i originalformat, produktdatablad, monteringsanvisningar (även animerade), ett 2D- och 3D-bibliotek för EPLAN, rapporter och programvara för värmehantering. MyEldon (Eldons kundzon) 4 Verktyg för tekniskt stöd Besök vår webbplats på 5

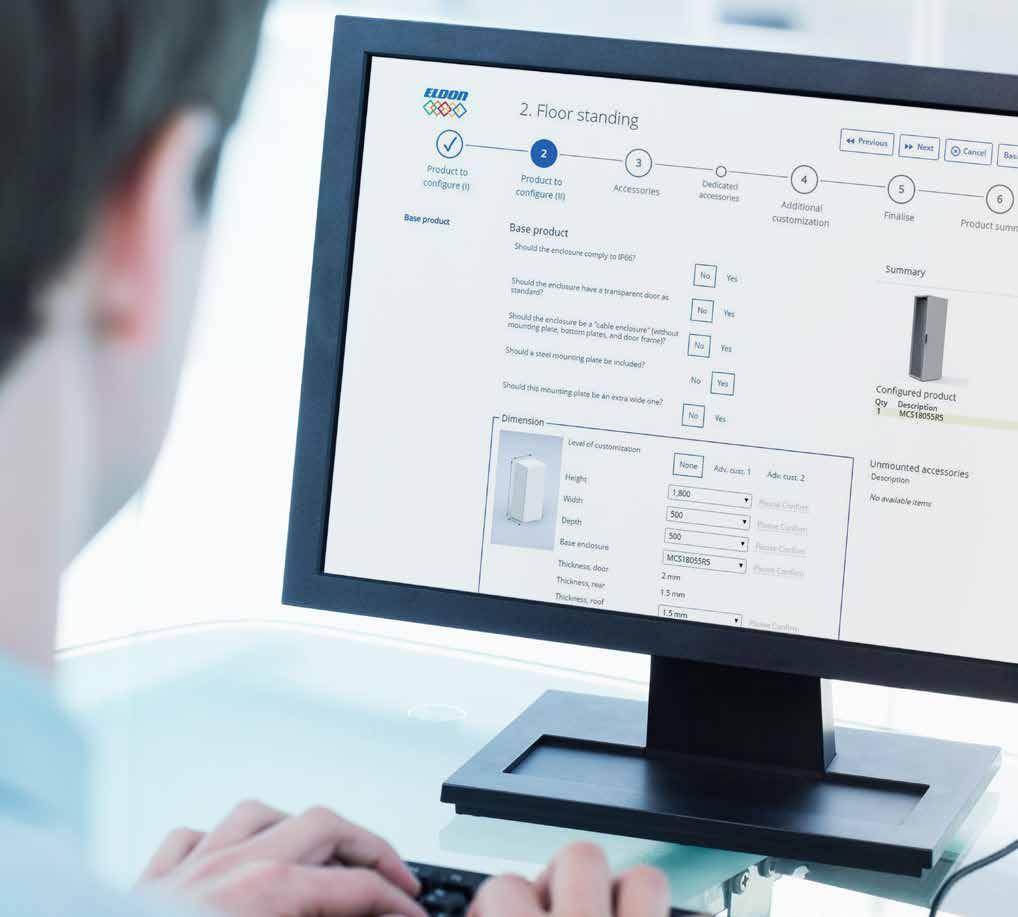

4 Supportverktyg Konfigurator Prova Eldons lättanvända produktkonfigurator Med vår produktkonfigurator kan du ange exakt de skåp du behöver som ska innehålla komponenter och utrustning. Konfiguratorn är integrerad i Eldons kundzon, MyEldon, och möjliggör konfiguration av skåp och tillbehör både av standardtyp och anpassade enheter. För att se till att inga misstag görs har vi också integrerat våra tillverkningsmöjligheter och -begränsningar i konfiguratorn. Det innebär att endast alternativ som kan hanteras i vår tillverkningsprocess kan väljas när du specificerar ett anpassat skåp. Konfiguratorn genererar offerter snabbt och smidigt. Systemet är smart. När du försöker välja ett tillbehör som inte överensstämmer med det valda skåpet tillhandahåller systemet rätt artikelnummer. Konfiguratorn är enkel att använda och följer en logisk process: Skåpet och de tillbehör som krävs väljs i en enkel konfigurationssekvens, där anpassningskrav för yta, monteringstillbehör eller bearbetning också kan anges. När alla uppgifter har registrerats i systemet skapas ett korrekt offertdokument med bara ett klick. Det angivna priset inkluderar alla specifika kommersiella villkor. För att göra en beställning behöver du bara tillhandahålla det offertnummer som genereras under konfigurationsprocessen. Det är enkelt att göra en upprepad beställning eftersom en post för varje artikel, inklusive all teknisk dokumentation, sparas i systemet. Alla offerter som skapas i systemet lagras automatiskt i MyEldon och kan nås när som helst. Skanna koden för att gå till MyEldon: 6 Verktyg för tekniskt stöd Besök vår webbplats på 7

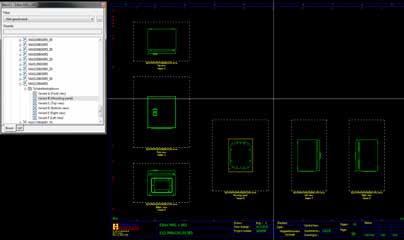

5 Supportverktyg Elkonstruktion Spara tid med Eldons bibliotek för EPLAN Komponenter som elektroniska kretsar, digitala signalprocessorer, styrprocessorer och PLC:er som används för styrsystem är normalt placerade i ett skåp för att skydda dem i krävande miljöer. Du använder förmodligen CAE, som kan inkludera EPLAN. Den här programvaran startade som ett verktyg för traditionell elektrisk konstruktion, men efter lanseringen av ett nytt tillägg, som heter Pro Panel har elektrisk och mekanisk konstruktion kombinerats. Ett av många initiativ inom Eldon som är till hjälp i konstruktionsprocessen är det tidsbesparande biblioteket för EPLAN. Biblioteket innehåller: 2D-makron för dem som arbetar med EPLAN P8 version 2.6 eller senare. 3D-makron för dem som arbetar med Pro Panel-tillägget. En komplett databas för hantering av reservdelar med teknisk information, datablad och listor över relevanta tillbehör för varje skåp. När du använder det här biblioteket kan du öka produktiviteten ytterligare under ditt konstruktionsarbete. Panelbyggnaden blir också mer effektiv. Varje skåp som finns i 2D är uppbyggt i flera varianter, inklusive front, monteringsplatta, ovan- och undersida samt höger och vänster. Alla tillbehör för en enda plats fästs automatiskt på skåpet. Tillbehör som är avsedda för flera platser fästs med hjälp av ett smart raster, som t.ex. kan placeras på hålmönstret på en golvstående ram. Hantering av reservdelar omfattar alla relevanta och tillförlitliga data som artikel- och EAN-referenser, certifieringar, datablad, mått och vikt, monteringsutrymme med mera. Tillbehör ingår i reservdelshanteringen och är länkade till respektive skåp. Begränsningar definieras för att undvika inkompatibla maskinåtgärder som kan orsaka skador på produkten eller modifieringsmaskiner. Varje 3D-makro finns i två varianter med vänsterhängd och högerhängd dörr. Det sparar tid eftersom makrona inte behöver omarbetas om dörrens standardplacering ändras. 3D-makrot innehåller den optimala komplexitetsnivån för att undvika att visa irrelevanta detaljer som komplicerar arbetet. Tillbehör som kräver bearbetning av skåpet inkluderar en maskinmall för att minska tidsåtgång och undvika misstag. Ett exempel är när du förbereder montering av filterfläktar. Skanna koden för att gå till Eldons EPLAN-sida: 8 Verktyg för tekniskt stöd Besök vår webbplats på 9

6 Supportverktyg Mekanisk konstruktion Supportverktyg Support Originalritningar för mekanisk konstruktion Använd vårt värmehanteringsverktyg En originalritning krävs när ett skåp behöver modifieras eller placeras i en konstruktionsritning av en maskin eller ett system. Eldon erbjuder över 100 olika originalformat för att förenkla ditt konstruktionsarbete. Det är ofta nödvändigt att skapa en ritning av ett standardskåp som ska modifieras, antingen genom att lägga till tillbehör och/eller delar, eller genom att ändra vissa av skåpets egenskaper. De här ändringarna görs normalt av Eldon eller ibland av våra kunder. Originalritningarna är perfekta både för maskinbyggare när skåpet ska integreras med maskinkonstruktionen och för tekniker som behöver placera skåpet på en viss plats. Den ursprungliga ritningen kan konverteras till önskat CAE-program, t.ex. AutoCAD Electrical eller SEE Electrical. Eldon erbjuder ritningar med både låg och hög komplexitet för att säkerställa att alla konstruktionsbehov uppfylls. Välj en ritning genom att gå till Eldons webbplats, välja önskad kvalitet och sedan önskad ritning i en listruta som visar alla tillgängliga ritningsformat. Eldon arbetar med parametriska modeller som kan skapa originalritningsformat i olika detaljnivåer för CAD-programmen, där vissa visas i listan till höger. Vi erbjuder över 100 originalformat i flera versioner för att tillgodose alla dina behov. Om du vill hämta ett originalritningsformat går du bara till Eldons e-katalog och väljer önskad artikel. Vid dimensionering av kyl- eller uppvärmningsutrustning för elskåp används verktyget för att definiera en lösning som säkerställer att temperaturen inuti skåpet inte faller under eller överskrider de gränser som krävs. Verktyget beräknar klimatkontrollskrav inklusive värmeavledning i skåpet, komponent för komponent, och skapar lösningar för både inomhus- och utomhustillämpningar. Det rekommenderar en rad olika temperatur- eller fuktmodulerings- och mätenheter, t.ex. luftkonditionering, värmeväxlare, filterfläktar, vortexkylare, värmare, termostater och hygrostater. Det tar hänsyn till storleken på skåpet och de miljöförhållanden som det ska användas i. Här är några funktioner: Spara och Ladda Förbättrad presentation av kraftfördelningsdata. Orsaker till varför en lösning inte kan skapas anges. Uppvärmningsresultaten delas in i Nödvändigt för att undvika kondensation och Nödvändigt för att bibehålla den inre temperaturen över den lägsta tillåtna temperaturen Spänningsväljare för kylare och värmare Tillbehörsväljare för vortexkylare. När verktyget har inhämtat alla relevanta data och slutfört beräkningar finns detaljerad dokumentation om nödvändig uppvärmning och kylning. Sammanfattningsvis kommer Eldons värmehanteringsverktyg att: Snabba upp arbetet med konstruktion och dimensionering Hjälpa till att undvika över- eller underdimensionering. Presentera en optimal värmehanteringslösning för det aktuella projektet. Se till att utvärderingar som genereras av verktyget överensstämmer med vad som krävs enligt IEC och IEC Skanna koden för att gå till Eldons värmehanteringsverktyg: 10 Verktyg för tekniskt stöd Besök vår webbplats på 11

7 Supportverktyg Support Våra rapporter hjälper dig att grundligt gå igenom specifika frågor Det finns en hel del problem som kan få tekniker att tänka både en och två gånger på val av skåp och specifikationer. Vi har samlat lite mer djuplodande information om skåprelaterade ämnen i våra rapporter som finns på våra lokala webbplatser. Nya rapporter publiceras kontinuerligt, men du hittar några exempel på listan nedan. Jordning: Den här rapporten innehåller information om jordning och hur den kan skydda personal och utrustning samt säkerställa elektriska panelers integritet; Sammankoppling och lyft: I den här rapporten visas den maximala last som kan lyftas för fristående och sammankopplade skåp; Jordbävningsmiljöer: Den här rapporten innehåller information om olika skåpkonfigurationer och hur de fungerar i seismiskt aktiva områden och i miljöer med omfattande vibrationer; Lastkapacitet: Den här rapporten definierar maximal tillåten last för skåpet, inklusive monteringsplatta, paneler och profiler för golvstående och väggmonterade skåp; Avancerad anpassning: Alla tillgängliga anpassningsmöjligheter presenteras i den här rapporten. Några exempel är de särskilda mått som finns för varje sortiment, plus begränsningar som finns på grund av Eldons tillverkningsprocess eller certifieringar. De anpassningsalternativ som beskrivs inkluderar bearbetning, finish, monteringstillbehör, montering och tryckta paneler; Teknisk information: Den här rapporten innehåller allmän information om skåp, till exempel för- och nackdelar med olika material, skyddsgrad enligt olika standarder, de vanligaste certifieringarna osv. Beräkning av värmeavledning: Skillnaden mellan utomhus- och inomhustemperaturen kan beräknas för varje skåp genom att man tar hänsyn till installationen, t.ex. fristående, infälld, mot väggen, samt den värmeavledning som finns inuti skåpet. Utifrån resultatet kan du avgöra om aktiv kylning krävs. I den här rapporten förklaras beräkningsmetoden och tabellerna för varje produktfamilj visas. I tabellerna visas den maximala värme som kan avledas inuti skåpet för att begränsa temperaturökningen till 20 ºK; Låssystem: I det här faktabladet presenteras Eldons låssystem för golvskåp och väggmonterade skåp och hur de kan kombineras med olika vändskär som finns på Eldon, eller de som levereras av andra företag; Pulverlackeringssystem: I den här rapporten får du veta mer om Eldons standardprocess för pulverlackering. Här beskrivs den uppnådda korrosionsbeständighetsnivån, de regelbundna tester som utförs för att garantera jämn kvalitet och mycket mer. Andra pulverbeläggningar som finns tillgängliga på begäran, t.ex. pulverbeläggning för krävande miljöer, finns också med i listan och beskrivs. Skanna koden för att få tillgång till Eldons rapporter. 12 Verktyg för tekniskt stöd Besök vår webbplats på 13

8 Supportverktyg Support Mer vägledning för effektiv skåphantering MyEldon är din digitala arena hos Eldon Eldons kundzon heter MyEldon. Den är tillgänglig via alla våra lokala webbplatser och erbjuder utmärkta funktioner och många användarvänliga digitala verktyg för både befintliga och potentiella kunder. Där hittar du en produktkonfigurator för standardskåp och anpassade skåp, samt en mängd användbar information om Eldons skåp och tillbehör. Animerade monteringsinstruktioner för bättre monteringsarbete Tydliga instruktioner är användbara för all monteringspersonal och bidrar till snabbare, felfria monteringsarbeten. Vi har samlat animerade monteringsinstruktioner på vår YouTube-kanal under Animerade Eldon-monteringsinstruktioner. 14 Verktyg för tekniskt stöd
