ELDONS EPLAN-ANVISNINGAR VERSION 1.0 JANUARI 2013

Transkript

1 ELDONS EPLN-NVISNINGR VERSION 1.0 JNURI 2013

2 INNEHÅLL 1. INTRODUKTION TILL ELDONS EPLN-NVISNINGR 3 2. IMPORTER ELDON-MKRON I EPLN P8 4 Steg 1: Ladda ner och packa upp Eldon-artikeldata 4 Steg 2: Kopiera Eldon-makron till en valfri katalog 4 Steg 3: Infoga ett makro på en tom sida 4 Steg 4: Ändra sidproportioner och sidegenskaper 5 3. IMPORTER ELDON-RTIKELDEFINITIONER TILL EPLN P8-RTIKELDTBSEN 6 4. VNLIG FRÅGOR 8 BILG 10 ELDONS EPLN-NVISNINGR 2 / 10

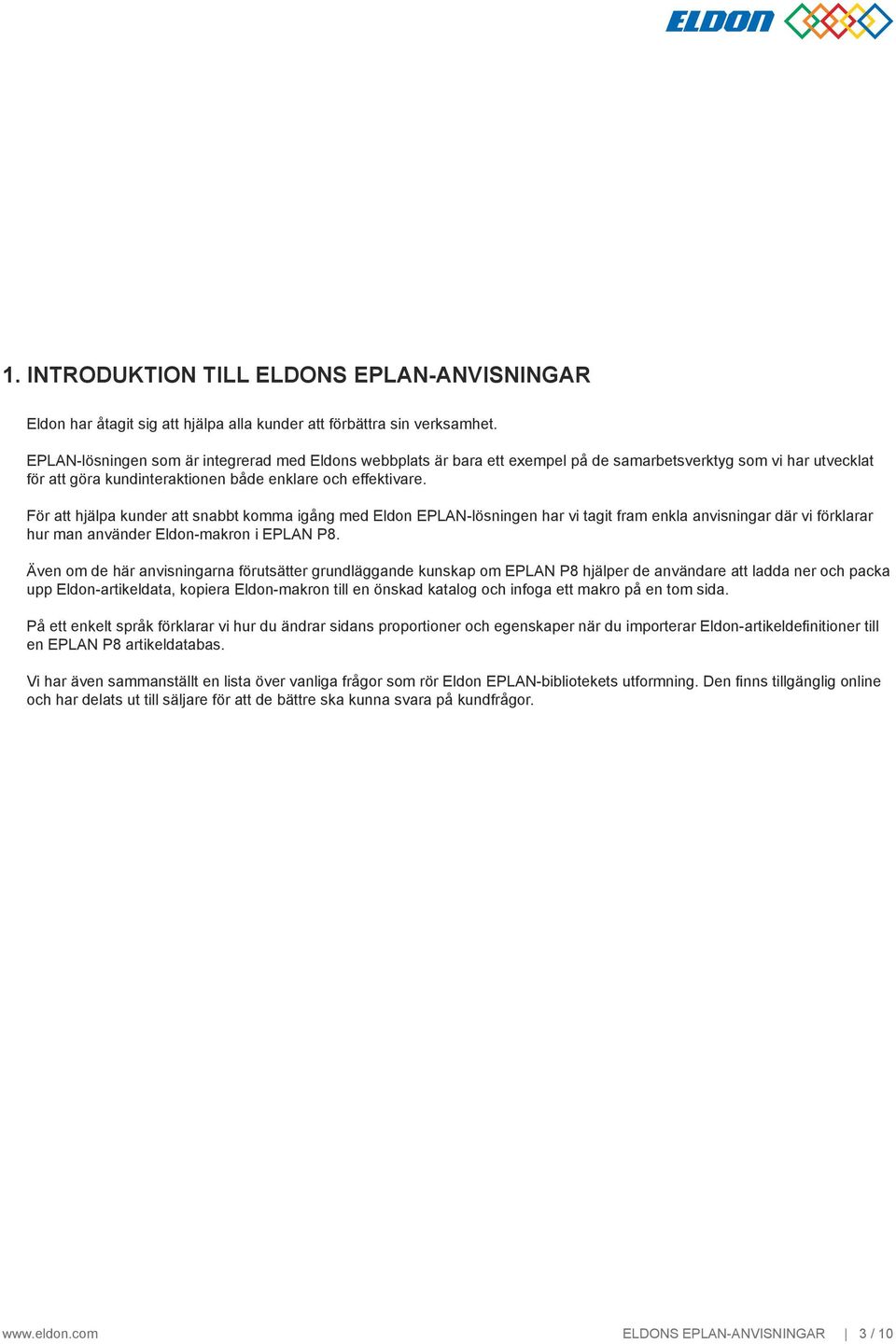

3 1. INTRODUKTION TILL ELDONS EPLN-NVISNINGR Eldon har åtagit sig att hjälpa alla kunder att förbättra sin verksamhet. EPLN-lösningen som är integrerad med Eldons webbplats är bara ett exempel på de samarbetsverktyg som vi har utvecklat för att göra kundinteraktionen både enklare och effektivare. För att hjälpa kunder att snabbt komma igång med Eldon EPLN-lösningen har vi tagit fram enkla anvisningar där vi förklarar hur man använder Eldon-makron i EPLN P8. Även om de här anvisningarna förutsätter grundläggande kunskap om EPLN P8 hjälper de användare att ladda ner och packa upp Eldon-artikeldata, kopiera Eldon-makron till en önskad katalog och infoga ett makro på en tom sida. På ett enkelt språk förklarar vi hur du ändrar sidans proportioner och egenskaper när du importerar Eldon-artikeldefinitioner till en EPLN P8 artikeldatabas. Vi har även sammanställt en lista över vanliga frågor som rör Eldon EPLN-bibliotekets utformning. Den finns tillgänglig online och har delats ut till säljare för att de bättre ska kunna svara på kundfrågor. ELDONS EPLN-NVISNINGR 3 / 10

4 2. IMPORTER ELDON-MKRON I EPLN P8 I det här dokumentet beskrivs hur du använder Eldon-panelmakron i EPLN P8. Förutsättningar: EPLN P8 version 2.0 eller senare Grundläggande kunskaper om EPLN P8 Steg 1: Ladda ner och packa upp Eldon-artikeldata På Eldons webbplats,, kan du ladda ner artikeldata. Datafilen är en *.ZIP-fil som innehåller EPLN-makrofilen (*.EM) och EPLN-artikeldefinitionsfilen (*.XML). Du måste packa upp dessa filer från *.ZIP-filen innan du kan använda dem. Steg 2: Kopiera Eldon-makron till en valfri katalog Kopiera alla separata Eldon-makrofiler till katalogen på ditt system. I normalfallet sparas de i den gemensamma EPLN- Installationskatalogen C:\Users\ll Users\EPLN\Electric P8\2.0.5\Macro s, men de kan även sparas på en annan plats. Steg 3: Infoga ett makro på en tom sida lla Eldons makron är fönstermakron med filtillägget *.EM. De kan infogas med EPLN-kommandot Infoga (Insert) > Fönstermakro (Window macro). lla Eldons makron är fönstermakron med filtillägget *.EM. De kan infogas med EPLN-kommandot Infoga (Insert) > Fönstermakro (Window macro). Välj först den katalog där makrofilerna sparas på systemet, till exempel C:\Users\ll Users\EPLN\ Electric P8\2.0.5\Macro s Välj i det här fältet makrot för panelen som du vill infoga i EPLN-ritningsprojektet. Se till att du har valt rätt filtyp (*.ema). Välj ÖPPN för att infoga ritningen. ELDONS EPLN-NVISNINGR 4 / 10

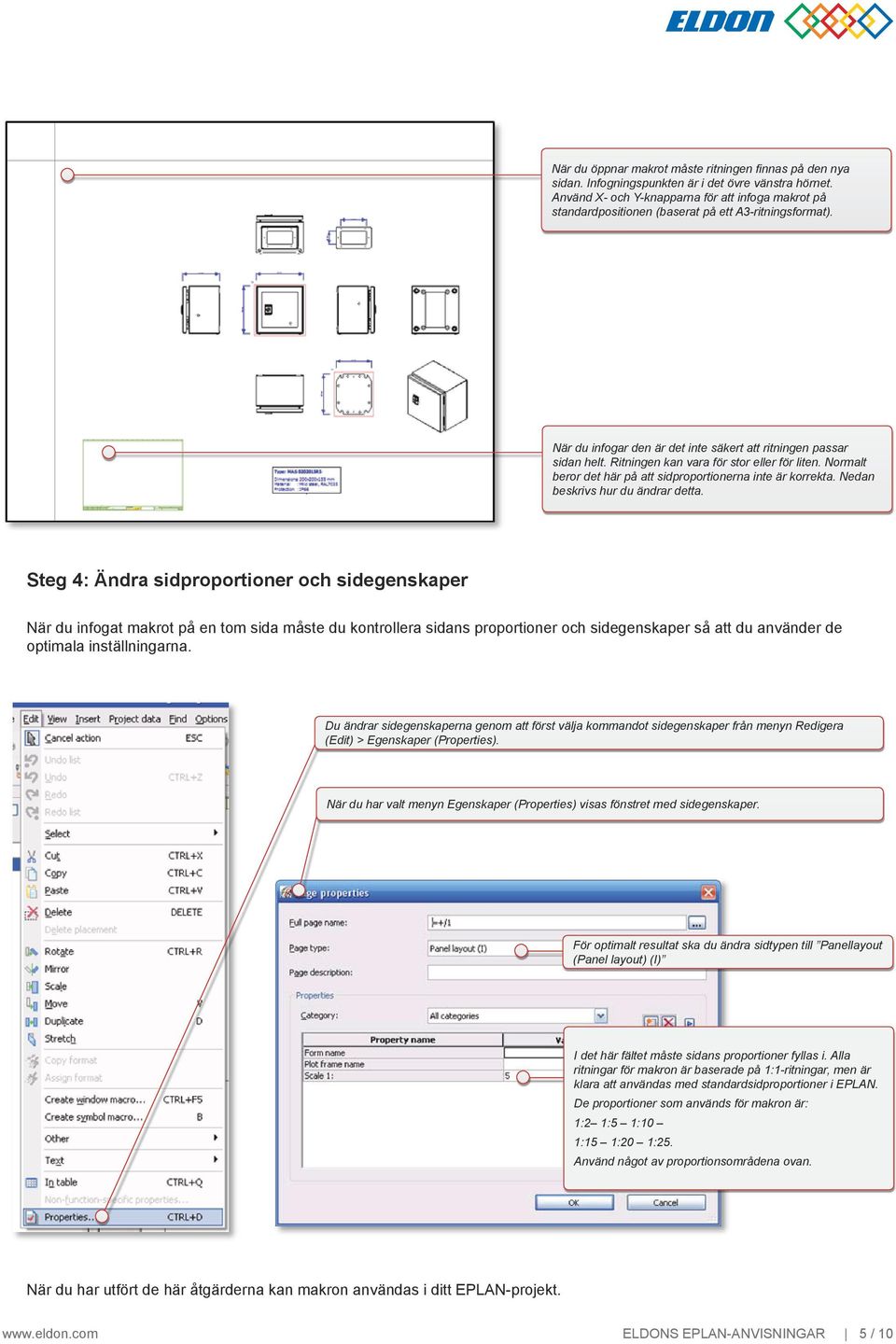

5 När du öppnar makrot måste ritningen finnas på den nya sidan. Infogningspunkten är i det övre vänstra hörnet. nvänd X- och Y-knapparna för att infoga makrot på standardpositionen (baserat på ett 3-ritningsformat). När du infogar den är det inte säkert att ritningen passar sidan helt. Ritningen kan vara för stor eller för liten. Normalt beror det här på att sidproportionerna inte är korrekta. Nedan beskrivs hur du ändrar detta. Steg 4: Ändra sidproportioner och sidegenskaper När du infogat makrot på en tom sida måste du kontrollera sidans proportioner och sidegenskaper så att du använder de optimala inställningarna. Du ändrar sidegenskaperna genom att först välja kommandot sidegenskaper från menyn Redigera (Edit) > Egenskaper (Properties). När du har valt menyn Egenskaper (Properties) visas fönstret med sidegenskaper. För optimalt resultat ska du ändra sidtypen till Panellayout (Panel layout) (I) I det här fältet måste sidans proportioner fyllas i. lla ritningar för makron är baserade på 1:1-ritningar, men är klara att användas med standardsidproportioner i EPLN. De proportioner som används för makron är: 1:2 1:5 1:10 1:15 1:20 1:25. nvänd något av proportionsområdena ovan. När du har utfört de här åtgärderna kan makron användas i ditt EPLN-projekt. ELDONS EPLN-NVISNINGR 5 / 10

6 3. IMPORTER ELDON-RTIKELDEFINITIONER TILL EPLN P8- RTIKELDTBSEN Utöver ritningsmakron tillhandahåller Eldon artikeldata för import till EPLN-databasen. Dessa data finns tillgängliga i en *.XMLfil som hänvisar till Eldon-artikeln. Om du vill uppdatera EPLN-databasen med Eldon-artikeldata ska du utföra stegen nedan. Öppna EPLN-artikeldatabasen Verktyg (Utilities) > Delar (Parts) > dministration (Management). EPLN-artikeldatabasen ska nu öppnas. Om du vill lägga till en ny artikeldefinition i din EPLN-artikeldatabas trycker du först på Extra-knappen nedan och väljer sedan menyalternativet Importera (Import). Fönstret Importera poster (Import records) ska nu visas. ELDONS EPLN-NVISNINGR 6 / 10

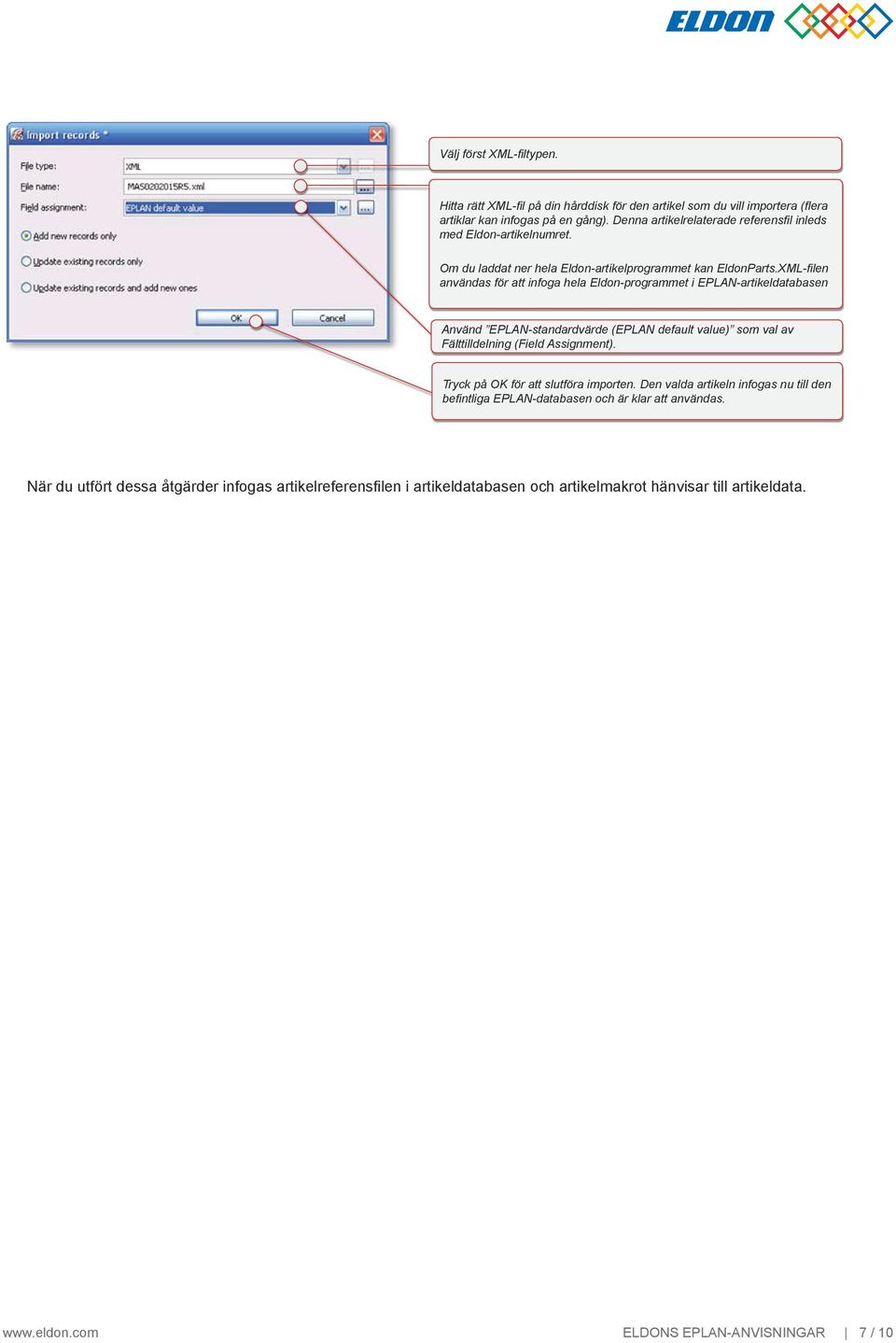

7 Välj först XML-filtypen. Hitta rätt XML-fil på din hårddisk för den artikel som du vill importera (flera artiklar kan infogas på en gång). Denna artikelrelaterade referensfil inleds med Eldon-artikelnumret. Om du laddat ner hela Eldon-artikelprogrammet kan EldonParts.XML-filen användas för att infoga hela Eldon-programmet i EPLN-artikeldatabasen nvänd EPLN-standardvärde (EPLN default value) som val av Fälttilldelning (Field ssignment). Tryck på OK för att slutföra importen. Den valda artikeln infogas nu till den befintliga EPLN-databasen och är klar att användas. När du utfört dessa åtgärder infogas artikelreferensfilen i artikeldatabasen och artikelmakrot hänvisar till artikeldata. ELDONS EPLN-NVISNINGR 7 / 10

8 4. VNLIG FRÅGOR Vi har fått en mängd frågor från olika ingenjörer rörande utformningen av vårt Eldon EPLN-bibliotek. Nedan hittar du en lista över vanliga frågor. Tveka inte att kontakta Eldon om du har ytterligare frågor. 1 Q Hur löser jag prestandaproblem för ritningar med högre komplexitet och större filstorlek? Vi har testat alla ritningar i EPLN 2.0 och har inte haft några prestandaproblem med en dator som uppfyller de grundläggande kraven för EPLN. Det har förekommit prestandaproblem med Eldon EPLN-biblioteket i EPLNversion och äldre. Vi rekommenderar dig att uppgradera till EPLN 2.0 eller senare. 2 Q Vilket lager används i EPLN-ritningarna? lla panelvyritningar är placerade i EPLN-lager 309. lla andra egenskaper (mått, monteringsplåtdefinitioner etc.) är placerade i EPLNs standardlager i enlighet med egenskaperna 3 Q Varför tillhandahåller inte Eldon ritningar med olika varianter såsom monteringsplatta, dörr osv.? Vi har valt att tillhandahålla alla varianter direkt i EM-filen så att en ingenjör kan ta bort de element som inte behövs. Vi testade den här lösningen med en EPLN-testpanel och kom fram till att den sparade tid. 4 Q Varför är alla linjer grupperade? Vi har valt att gruppera alla linjer för att det ska bli lättare att dra ett element i en ritning. 5 Q Vilka kapslingsmått används i en ritning? Referensboxen i en ritning anger katalogmåtten, precis som artikelfilen. De måtten är inte de faktiska måtten för en kapsling. De faktiska måtten anges i ritningen. Eftersom alla ritningar är skalenliga kan du alltid beräkna de exakta måtten. 6 Q Vilka värmehanteringsmått används i en ritning? lla mått för värmehantering baseras på produktens utsida. Vi anger inte måtten för utskärningen i artikelfilen. Du hittar utskärningsmåtten i ritningen eller på Eldons webbplats. 7 Q Vilka fält fylls i av Eldon i artikeldata? Eldon har fyllt i de mest relevanta fälten genom att tillhandahålla XML-filer. I bilaga i EPLN-handboken finns en lista över de fält som fylls i av Eldon. 8 Q Hur kan jag ladda ner EPLN-ritningar och artikeldata? EM- och XML-filerna kan laddas ner för alla EPLN-artiklar samtidigt, per produktgrupp eller till och med per artikel i Eldons onlinekatalog. 9 Q Varför anger inte Eldon artikelnumret för en grossist eller distributionspartner? Eldon tillhandahåller EPLN-biblioteket som används för alla marknader över hela världen. v det skälet utelämnas all landsspecifik information. 10 Q Varför erbjuder inte Eldon några artikeldata för produkter utan ritningar såsom monteringsfästen, värmare osv.? rtikeldata är begränsade till de objekt som har en ritning (*.EM-fil). För att spara dig tid kommer emellertid Eldon att se till att ha alla artiklar listade i artikeldata till tredje kvartalet ELDONS EPLN-NVISNINGR 8 / 10

9 11 Q Varför tillhandahåller inte Eldon en lång beskrivning för varje artikel? Vi har valt att hålla artikelfilen så enkel som möjligt för att undvika många uppdateringar över tiden. I stället anger vi en URL-länk för varje artikel som vägleder dig till vår onlinekatalog där varje artikel beskrivs ingående. 12 Q nger Eldon vikten på produkter för viktberäkning? Ja, i bilaga i EPLN-handboken finns en fullständig översikt över de fält som Eldon har fyllt i artikeldata. 13 Q Varför har inte Eldon valt en sidmakrofil (*.EMP) i stället för en fönstermakrofil (*.EM)? Fördelen med att använda *.EM-filer är att en ingenjör kan importera en ritning från EPLN-artikeldatabasen. Utöver möjligheten att infoga ett makroformulär i en fillistnavigator går det att välja en artikel i EPLNartikeldatabasen för att placera motsvarande panelritning i de elritningarna. Den här metoden fungerar bara med fönstermakron och inte med sidmakron. 14 Q Varför har Eldon valt de här ritningsegenskaperna (rörande format, linjer osv.)? Eldon har valt alla ritnings- och formategenskaper med hänsyn till flera viktiga punkter. Till att börja med har Eldon försökt att undvika sådana formatnummer som vanligtvis används av kunderna själva. Gällande linjeegenskaperna har linjetypfältet inte ställts in till Utanför lager (Out of layer) så att icke-kontinuerliga linjer visas i ritningarna där så är lämpligt. Färg och mönsterlängd har ställts in till Utanför lager (Out of layer) så att våra kunder kan använda vilka de vill, medan linjekanter har ställts in till Runda (Round) för att få mjukare kanter. 15 Q Hur kan jag kontrollera vilken Eldon-filversion jag använder? Eldon sparar två olika versionsnummer för varje objekt. Till att börja med hittar du i artikeldatabasen två datumfält: P_rticle_Create och P_rticle_LastChange. Det första registrerar datum då filen skapades medan det andra visar det datum då den senaste versionen av artikeldatabasen släpptes. Dessutom har varje *.EM-fil ett eget versionsnummer. I det här fallet anges versionen med en nummerserie (t.ex., 1.0, 2.0 osv.). För att hjälpa våra kunder att hålla sig uppdaterade med den senaste EPLN-biblioteksversionen kommer Eldon att publicera en artikel varje gång som en ny version släpps, med beskrivningar av versionens huvudfunktioner och förbättringar. ELDONS EPLN-NVISNINGR 9 / 10

10 BILG I tabellen nedan beskrivs alla databasfält som fylls i av artikelreferensfilen (*.XML) i EPLN-databasen EPLN-fältnamn Fälttyp Beskrivning P_rticle_Partnr Text (50) rtikelnummer (t.ex. ELD.MS R5) P_rticle_Certificate_CE Ja/Nej Ja (=1) om produkten har CE-certifiering, Nej (=0) om ingen CE-certifiering är tillämplig P_rticle_Certificate_UL Text (50) UL-certifikatnummer för produkter med UL-certifikat P_rticle_Certificate_VDE Text (50) VDE-certifikatnummer för produkter med VDE-certifikat P_rticle_Create Text (16) Datum/tid för skapande i formatet dd.mm.åååå 00:00 P_rticle_LastChange Text (16) Datum/tid för senaste ändring/revidering i formatet dd.mm.åååå 00:00 P_rticle_Descr1 Memo Beskrivning av alla objekt på alla tillgängliga katalogspråk P_rticle_Descr2 Text (50) Fältet används inte av Eldon. P_rticle_Descr3 Text (50) Fältet används inte av Eldon. P_rticle_Note Text (50) Fältet används inte av Eldon. P_rticle_External_Document_1 Text (50) Det här fältet innehåller en URL-adress till det engelska artikeldatabladet online. P_rticle_Macro Text (50) Namnet på makrofilen (t.ex. $(MD_MCRO)\MS\MS R5.ema). P_rticle_GroupSymbolMacro Text (50) Namnet på makrofilen (t.ex. $(MD_MCRO)\MS\MS R5.ema). P_rticle_Width Nummer (LH) Kapslings-/produktbredd i mm (standardvärde = 0) P_rticle_Height Nummer (LH) Kapslings-/produkthöjd i mm (standardvärde = 0) P_rticle_Depth Nummer (LH) Kapslings-/produktdjup i mm (standardvärde = 0) P_rticle_Weight Nummer (LH) Kapslings-/produktvikt i kg (standardvärde = 0) P_rticle_MountingSpace Nummer (LH) Yta i mm2 = bredd x höjd (standardvärde = 0); formel: P_rticle_Width med P_rticle_ Height med sidopanelerna undantagna. Ytan på sidopanelerna beräknas genom P_rticle_Height x P_rticle_Depth. P_rticle_Manufacturer Text (50) rtikelreferensen med de tre första tecknen i leverantörskoden (t.ex. ELD för Eldon). P_rticle_Supplier Text (50) rtikelreferensen med de tre första tecknen i leverantörskoden (standard = ELD för Eldon). P_rticle_Packagingquantity Nummer (LH) rtikelmängd i förpackningen (standardvärde = 1) P_rticle_Priceunit Nummer (LH) Lika med P_rticle_Packagingquantity P_rticle_Producttopgroup Nummer (LH) Nummer för produkttoppgruppen i EPLN-databasen (= 3 för Mekanisk (Mechanical)) P_rticle_Productgroup Nummer (LH) Nummer för produktgruppen i EPLN-databasen (= 49 för Kapslingar (Enclosures)) P_rticle_Productsubgroup Nummer (LH) Nummer för produktundergruppen i EPLN-databasen (= 1 för llmänt (General)) P_rticle_DoorWidth Nummer (LH) Dörrbredd i mm (standardvärde = 0). Dörrbredden beräknas inte för kapslingar med två dörrar eftersom EPLN inte kan fastställa den individuella dörrbredden för två dörrar. P_rticle_DoorHeight Nummer (LH) Dörrhöjd i mm (standardvärde = 0) P_rticle_DoorDepth Nummer (LH) Fältet används inte av Eldon. Värde = 0 P_rticle_PanelWidth Nummer (LH) Monteringsplåtens bredd i mm (standardvärde = 0) P_rticle_PanelHeight Nummer (LH) Monteringsplåtens höjd i mm (standardvärde = 0) P_rticle_PanelMountingSpace Nummer (LH) Monteringsplåtens yta i mm2 = bredd x höjd (standardvärde = 0). Formel: P_rticle_ PanelWidth with P_rticle_PanelHeight. ELDONS EPLN-NVISNINGR 10 / 10
