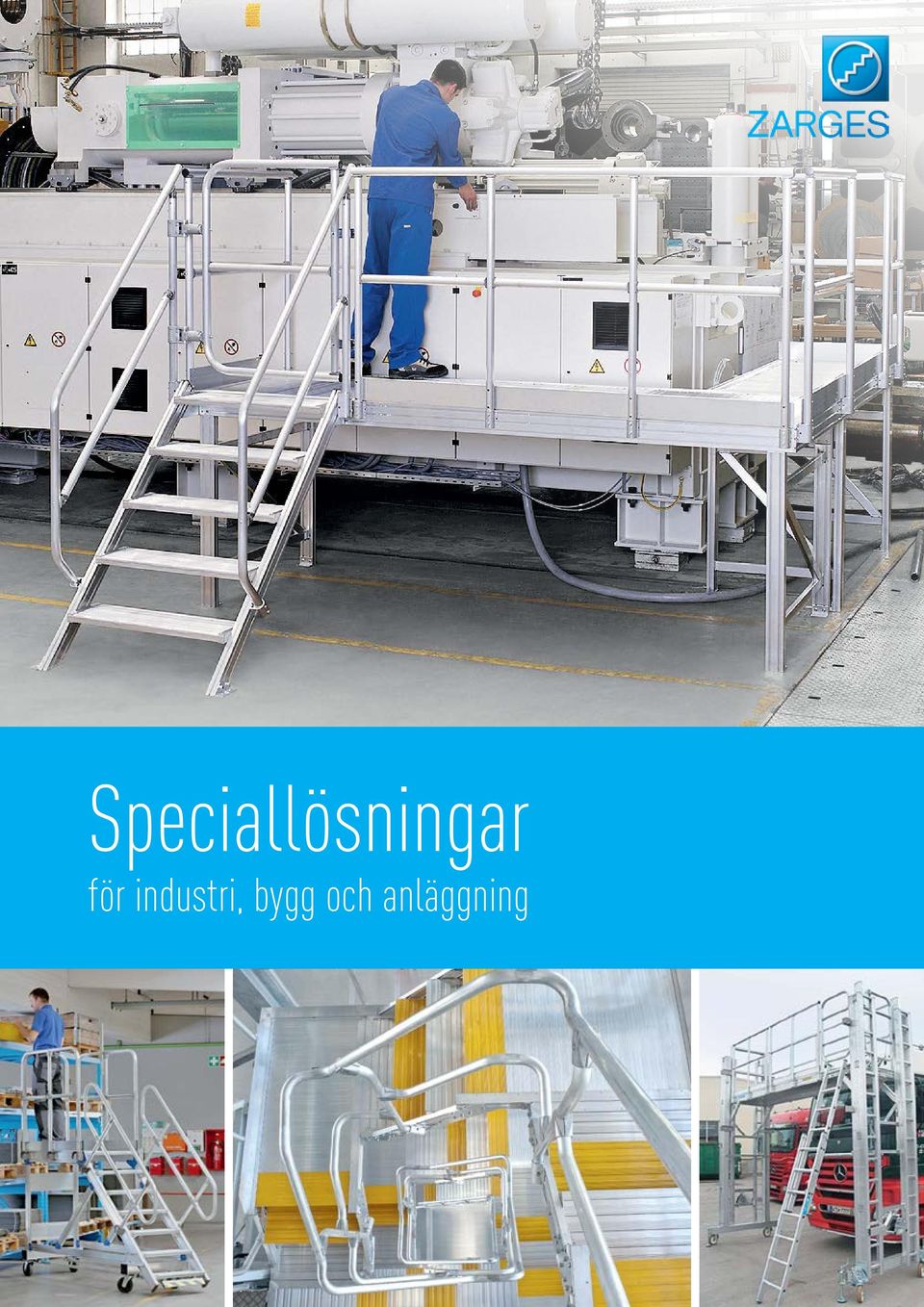

1 Speciallösningar för industri, bygg och anläggning

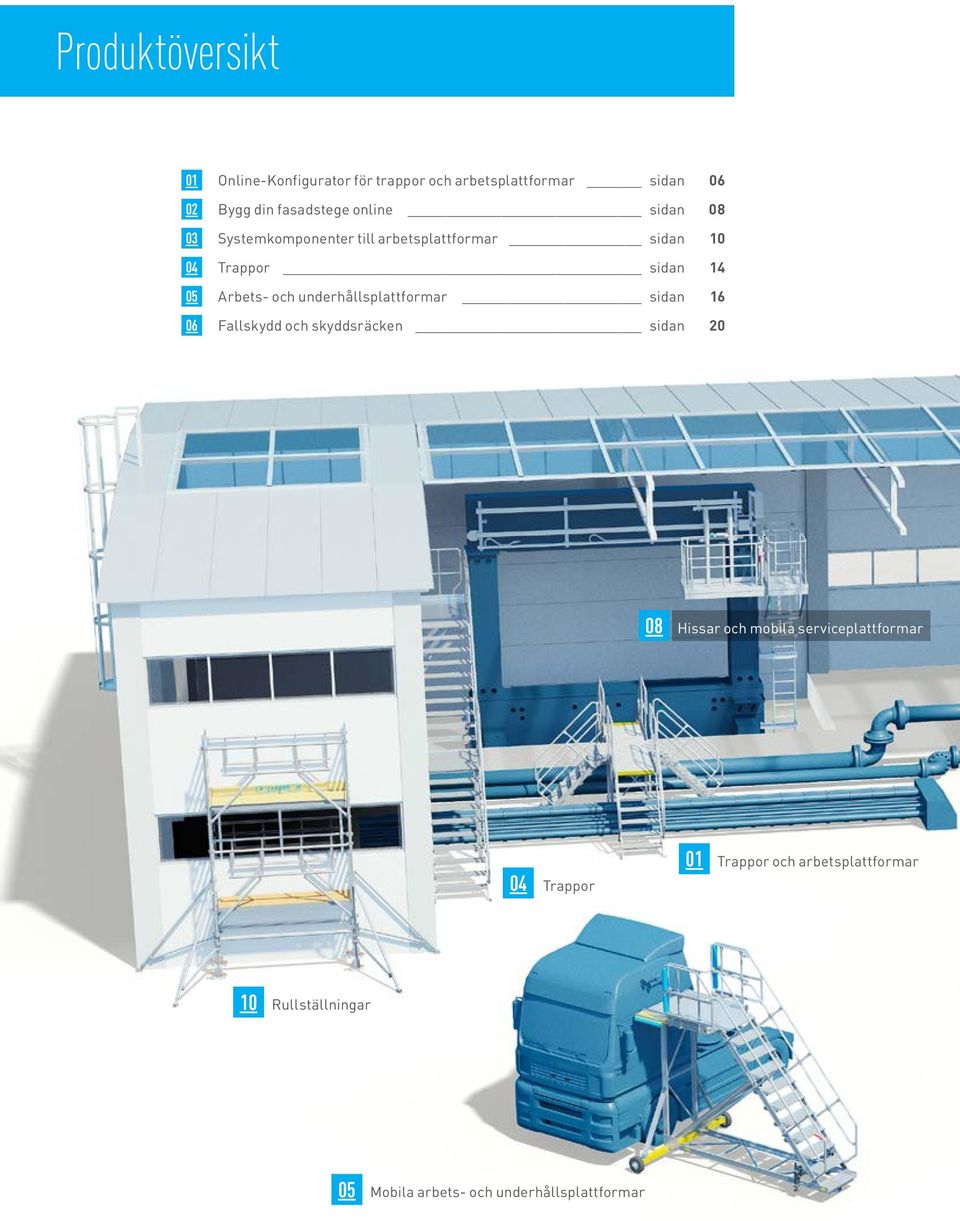

2 Produktöversikt 01 Online-Konfigurator för trappor och arbetsplattformar sidan Bygg din fasadstege online sidan Systemkomponenter till arbetsplattformar sidan Trappor sidan Arbets- och underhållsplattformar sidan Fallskydd och skyddsräcken sidan Hissar och mobila serviceplattformar 04 Trappor 01 Trappor och arbetsplattformar 10 Rullställningar 05 Mobila arbets- och underhållsplattformar 2

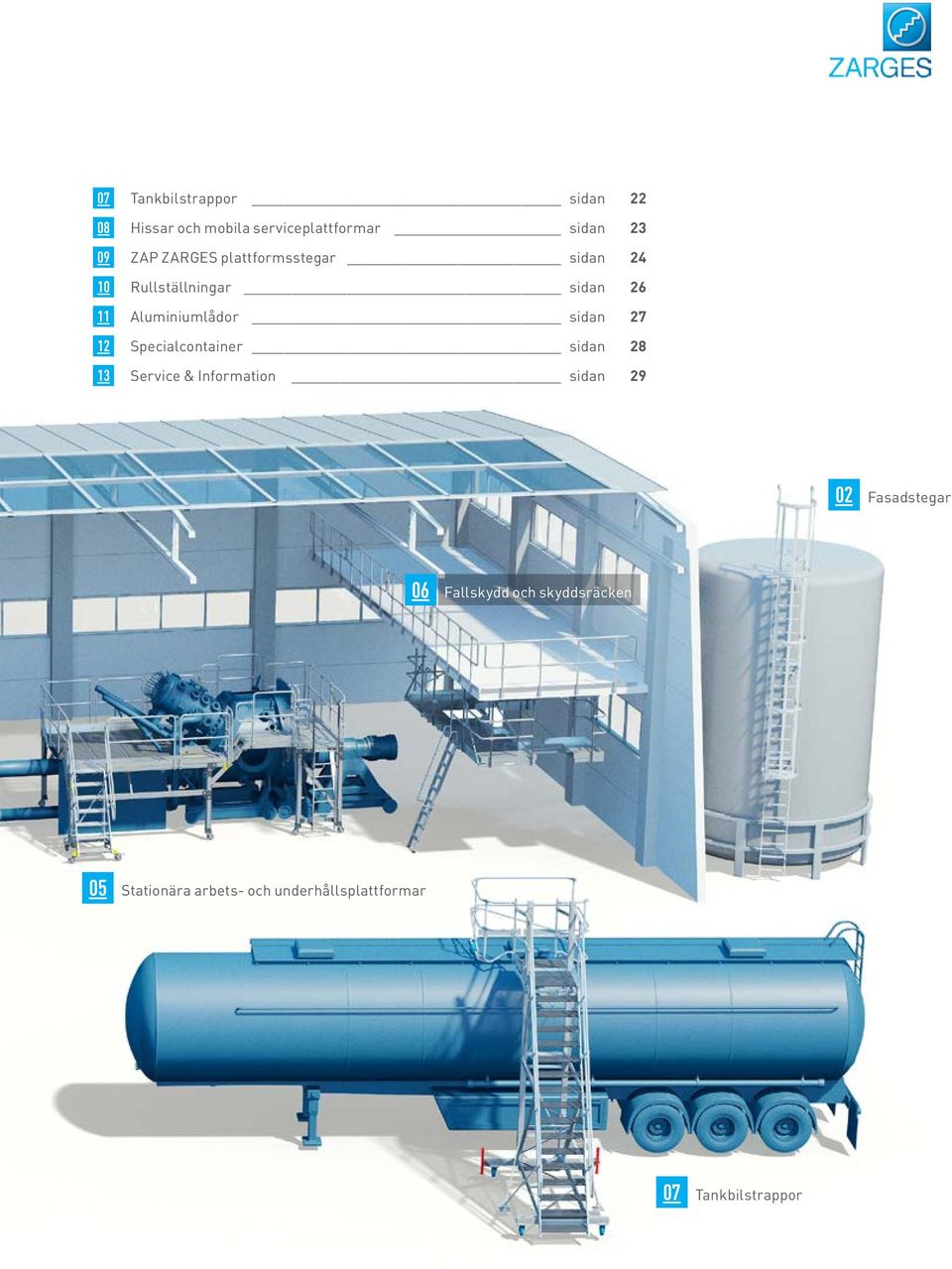

3 07 Tankbilstrappor sidan Hissar och mobila serviceplattformar sidan ZAP ZARGES plattformsstegar sidan Rullställningar sidan Aluminiumlådor sidan Specialcontainer sidan Service & Information sidan Fasadstegar 06 Fallskydd och skyddsräcken 05 Stationära arbets- och underhållsplattformar 07 Tankbilstrappor 3

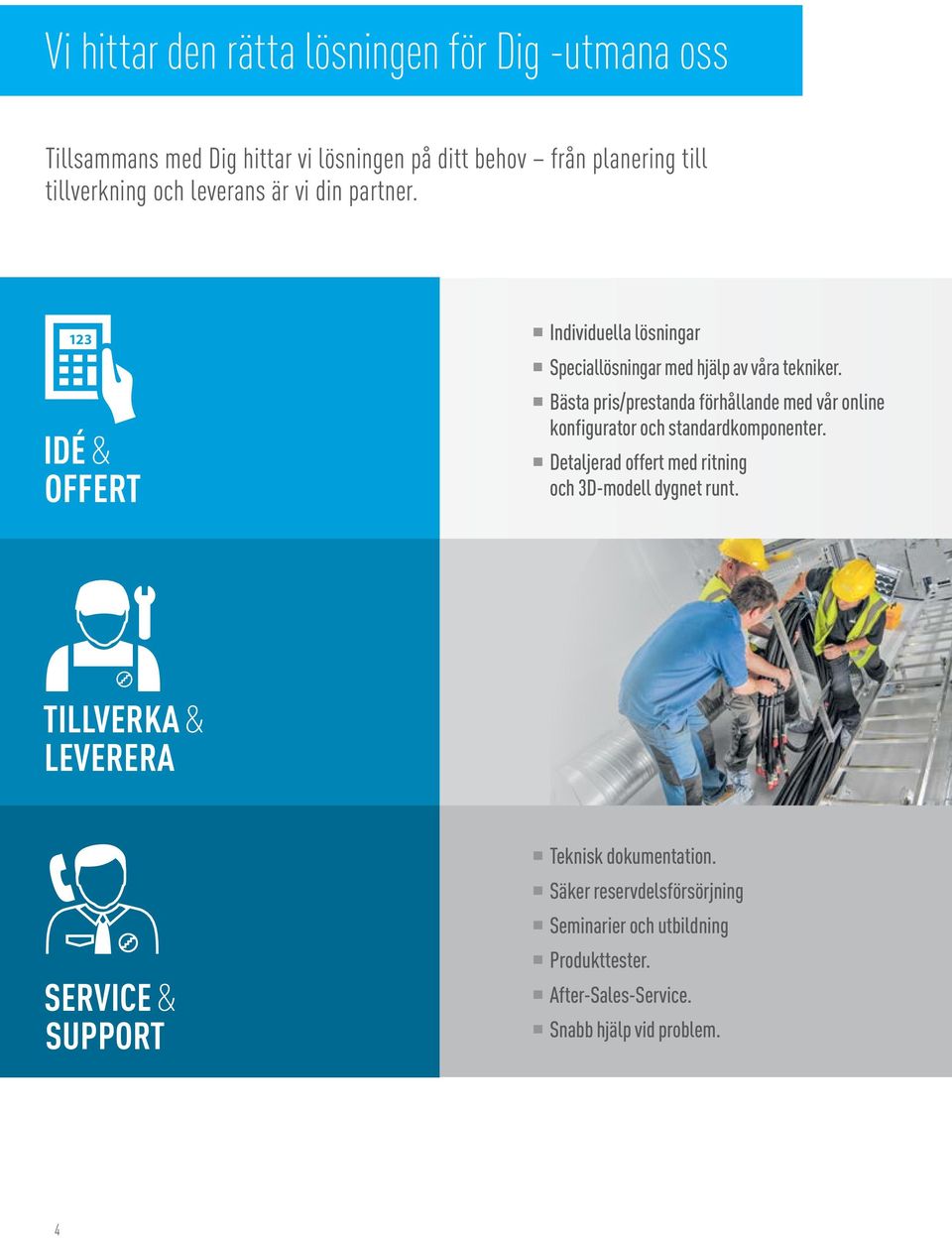

4 Vi hittar den rätta lösningen för Dig -utmana oss Tillsammans med Dig hittar vi lösningen på ditt behov från planering till tillverkning och leverans är vi din partner. IDÉ & OFFERT Individuella lösningar Speciallösningar med hjälp av våra tekniker. Bästa pris/prestanda förhållande med vår online konfigurator och standardkomponenter. Detaljerad offert med ritning och 3D-modell dygnet runt. TILLVERKA & LEVERERA SERVICE & SUPPORT Teknisk dokumentation. Säker reservdelsförsörjning Seminarier och utbildning Produkttester. After-Sales-Service. Snabb hjälp vid problem. 4

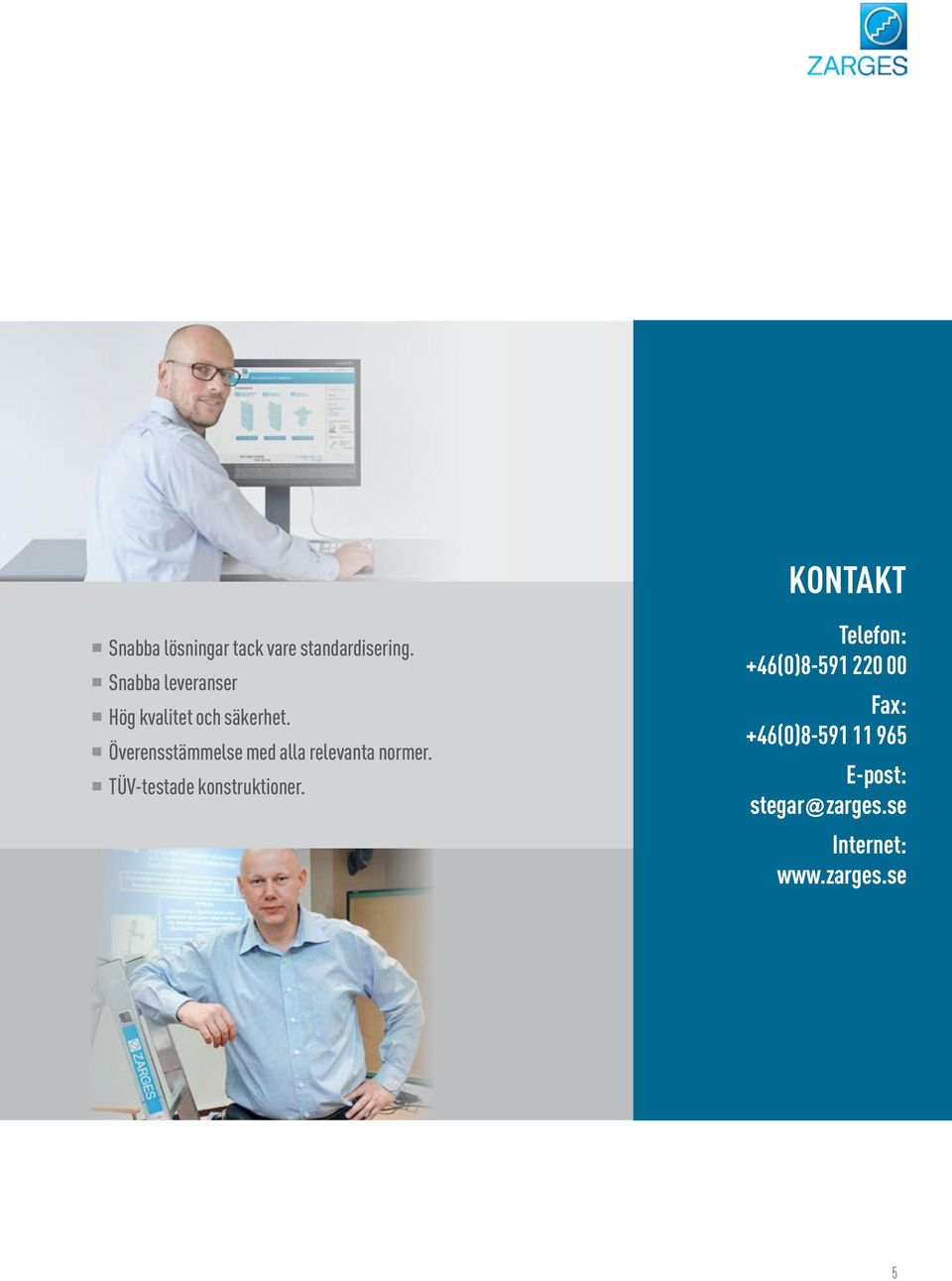

5 KONTAKT Snabba lösningar tack vare standardisering. Snabba leveranser Hög kvalitet och säkerhet. Överensstämmelse med alla relevanta normer. TÜV-testade konstruktioner. Telefon: +46(0) Fax: +46(0) E-post: zarges.se Internet: 5

6 01 Online-konfigurator för trappor och arbetsplattformar Måttanpassning utan tillägg! Så enkelt: Konfigurera - registrera -klart! Nyttja 24 timmars service på Internet! Stationära trappor eller mobila arbetsplattformar: ZARGES Online-konfigurator förenklar konfigureringen av din trappa med hänsyn till alla relevanta normer. Fördelarna för Dig Normriktig Online-konfigurering med realtid- 3D-visualisiering.. Omgående offert med 2D-ritning med alla viktiga mått. 3D CAD-ritning kan laddas ner (efter frisläppande genom ZARGES.) Snabb leverans. Snabb och enkel montering med minimalt med skruvförband. Måttanpassning utan tillägg! 6

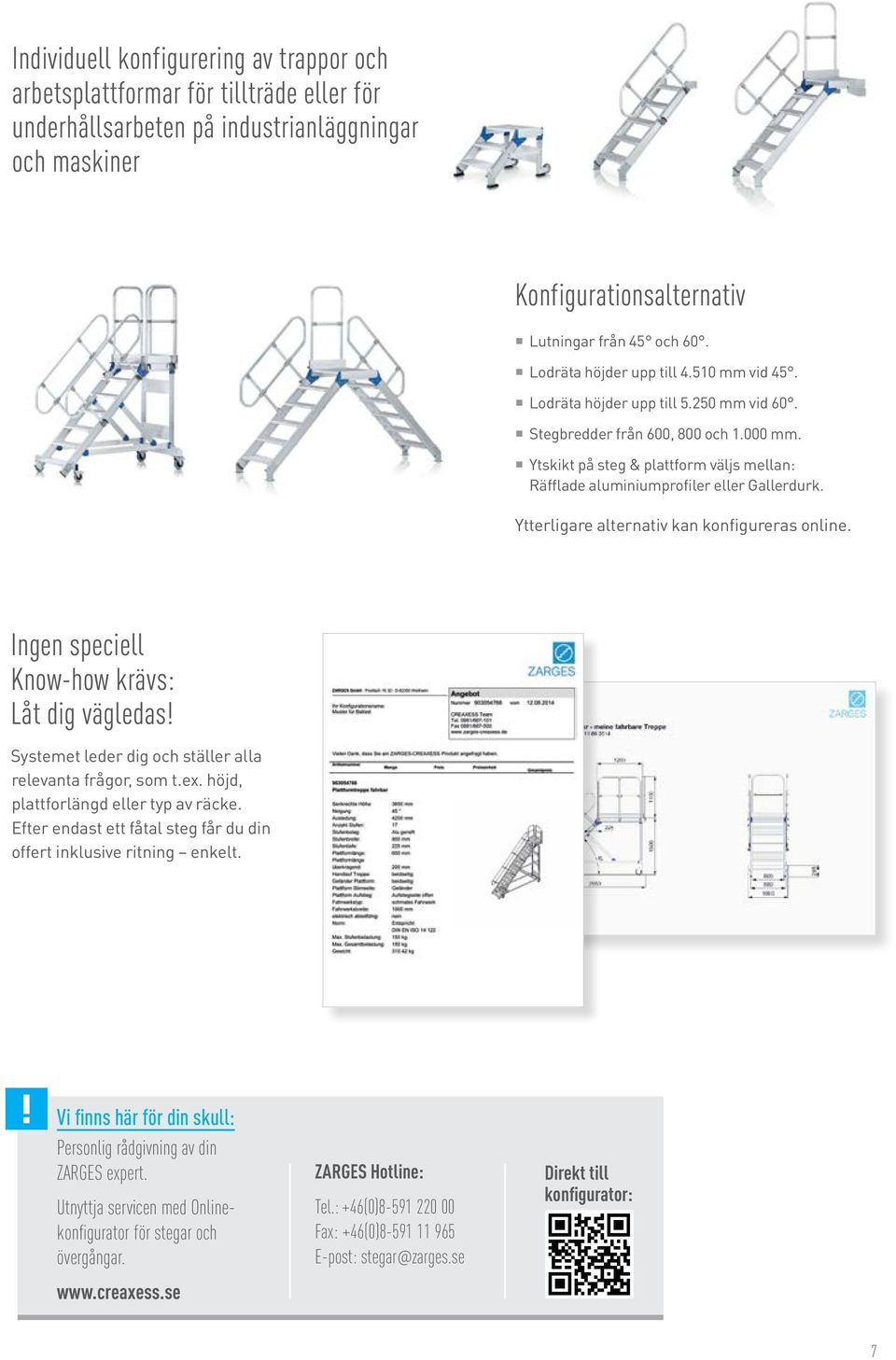

7 Individuell konfigurering av trappor och arbetsplattformar för tillträde eller för underhållsarbeten på industrianläggningar och maskiner Konfigurationsalternativ Lutningar från 45 och 60. Lodräta höjder upp till mm vid 45. Lodräta höjder upp till mm vid 60. Stegbredder från 600, 800 och mm. Ytskikt på steg & plattform väljs mellan: Räfflade aluminiumprofiler eller Gallerdurk. Ytterligare alternativ kan konfigureras online. Ingen speciell Know-how krävs: Låt dig vägledas! Systemet leder dig och ställer alla relevanta frågor, som t.ex. höjd, plattforlängd eller typ av räcke. Efter endast ett fåtal steg får du din offert inklusive ritning enkelt. Vi finns här för din skull: Personlig rådgivning av din ZARGES expert. Utnyttja servicen med Onlinekonfigurator för stegar och övergångar. ZARGES Hotline: Tel.: +46(0) Fax: +46(0) E-post: Direkt till konfigurator: 7

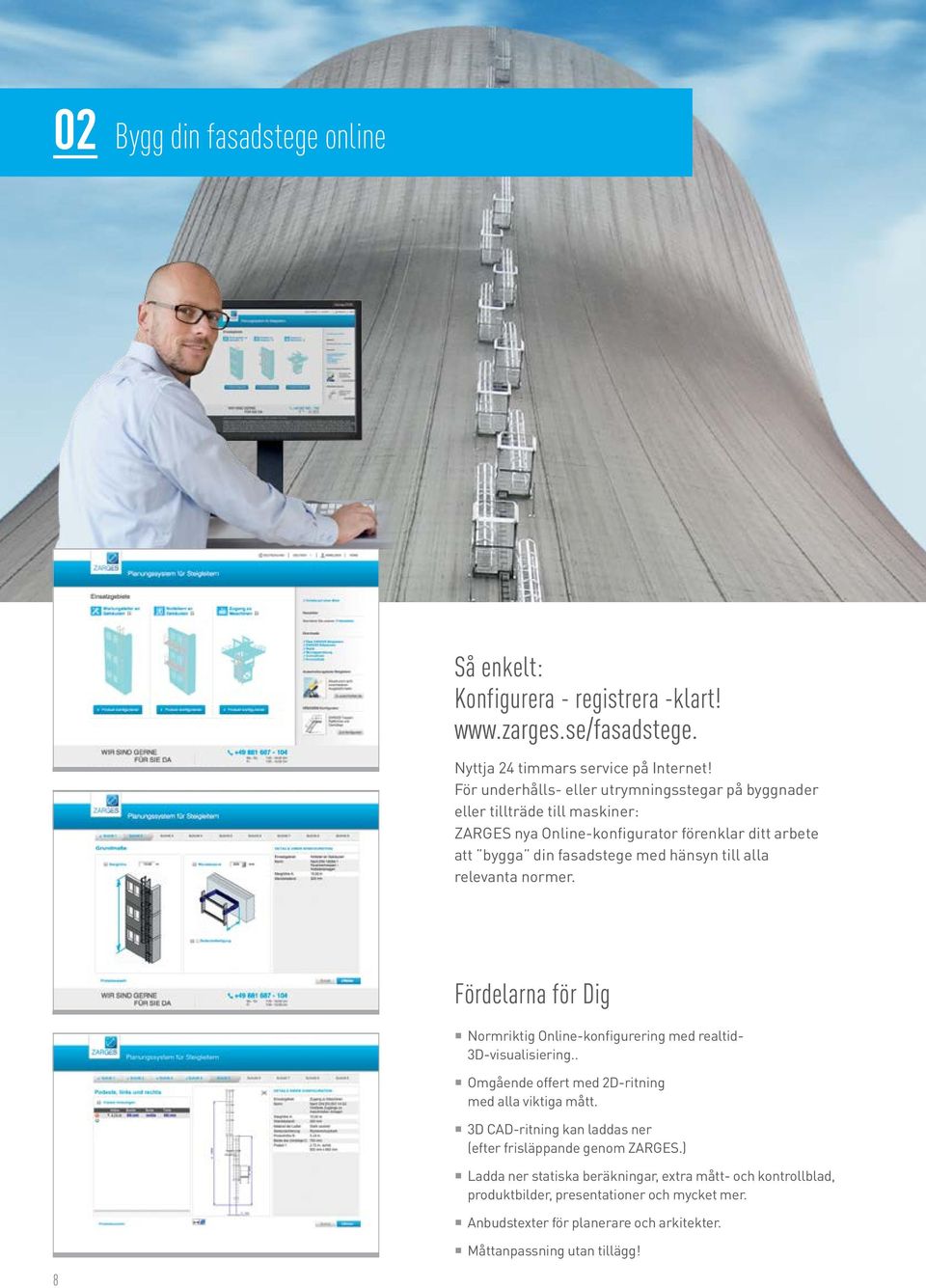

8 02 Bygg din fasadstege online Så enkelt: Konfigurera - registrera -klart! Nyttja 24 timmars service på Internet! För underhålls- eller utrymningsstegar på byggnader eller tillträde till maskiner: ZARGES nya Online-konfigurator förenklar ditt arbete att bygga din fasadstege med hänsyn till alla relevanta normer. Fördelarna för Dig Normriktig Online-konfigurering med realtid- 3D-visualisiering.. Omgående offert med 2D-ritning med alla viktiga mått. 3D CAD-ritning kan laddas ner (efter frisläppande genom ZARGES.) Ladda ner statiska beräkningar, extra mått- och kontrollblad, produktbilder, presentationer och mycket mer. Anbudstexter för planerare och arkitekter. Måttanpassning utan tillägg! 8

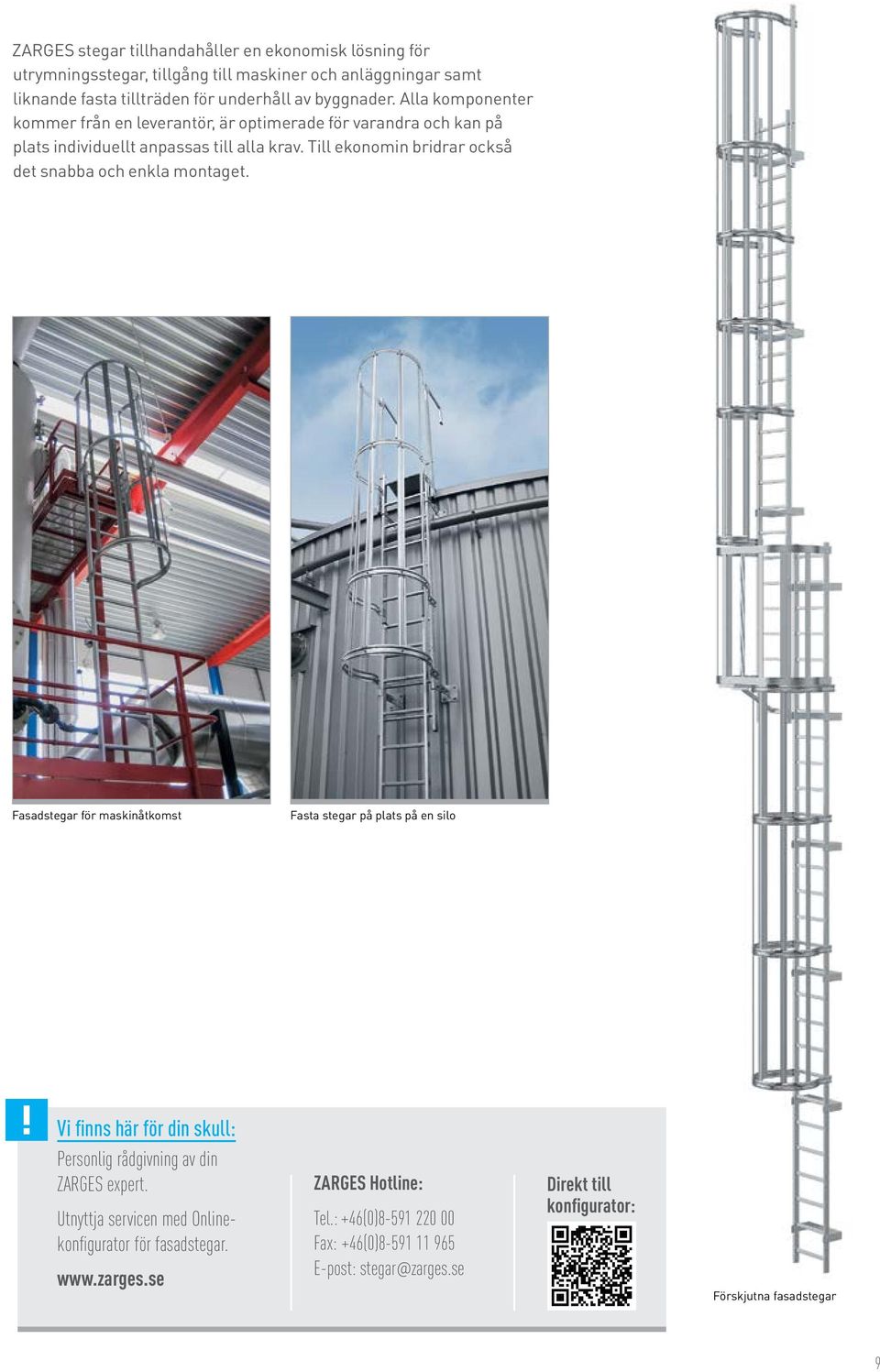

9 ZARGES stegar tillhandahåller en ekonomisk lösning för utrymningsstegar, tillgång till maskiner och anläggningar samt liknande fasta tillträden för underhåll av byggnader. Alla komponenter kommer från en leverantör, är optimerade för varandra och kan på plats individuellt anpassas till alla krav. Till ekonomin bridrar också det snabba och enkla montaget. Fasadstegar för maskinåtkomst Fasta stegar på plats på en silo Vi finns här för din skull: Personlig rådgivning av din ZARGES expert. Utnyttja servicen med Onlinekonfigurator för fasadstegar. ZARGES Hotline: Tel.: +46(0) Fax: +46(0) E-post: Direkt till konfigurator: Förskjutna fasadstegar 9

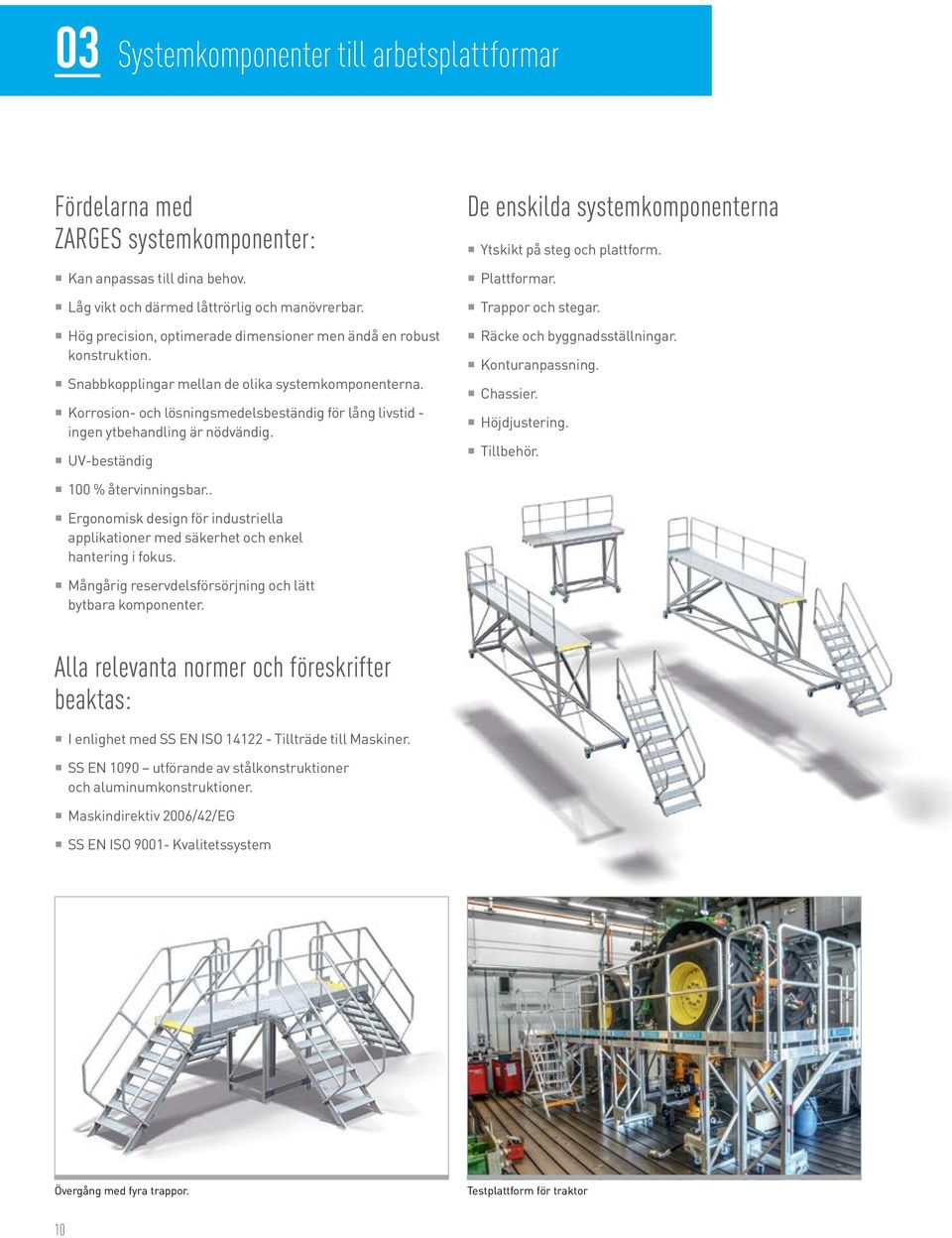

10 03 Systemkomponenter till arbetsplattformar Fördelarna med ZARGES systemkomponenter: Kan anpassas till dina behov. Låg vikt och därmed låttrörlig och manövrerbar. Hög precision, optimerade dimensioner men ändå en robust konstruktion. Snabbkopplingar mellan de olika systemkomponenterna. Korrosion- och lösningsmedelsbeständig för lång livstid - ingen ytbehandling är nödvändig. UV-beständig De enskilda systemkomponenterna Ytskikt på steg och plattform. Plattformar. Trappor och stegar. Räcke och byggnadsställningar. Konturanpassning. Chassier. Höjdjustering. Tillbehör. 100 % återvinningsbar.. Ergonomisk design för industriella applikationer med säkerhet och enkel hantering i fokus. Mångårig reservdelsförsörjning och lätt bytbara komponenter. Alla relevanta normer och föreskrifter beaktas: I enlighet med SS EN ISO Tillträde till Maskiner. SS EN 1090 utförande av stålkonstruktioner och aluminumkonstruktioner. Maskindirektiv 2006/42/EG SS EN ISO Kvalitetssystem Övergång med fyra trappor. Testplattform för traktor 10

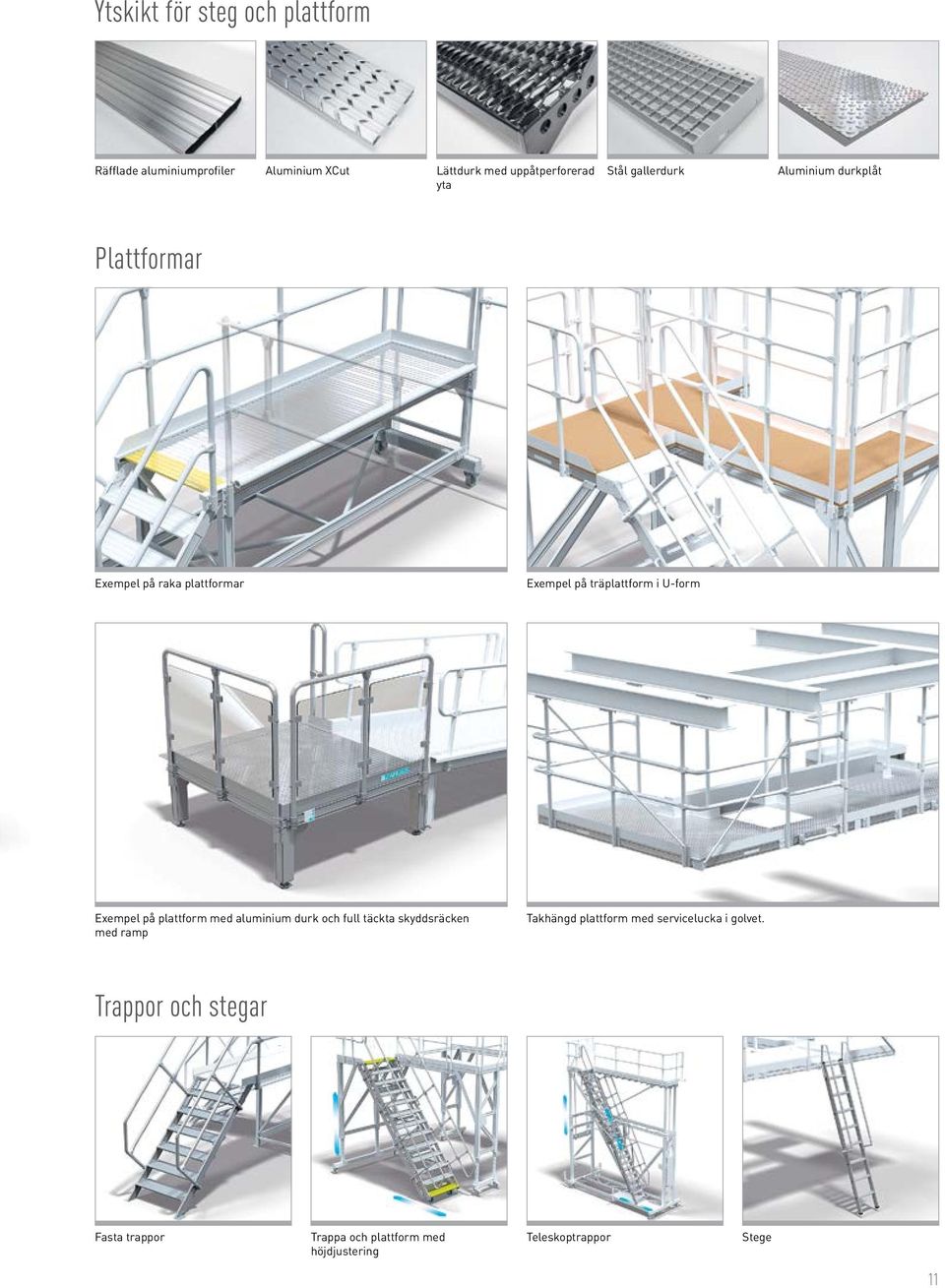

11 Ytskikt för steg och plattform Räfflade aluminiumprofiler Aluminium XCut Lättdurk med uppåtperforerad yta Stål gallerdurk Aluminium durkplåt Plattformar Exempel på raka plattformar Exempel på träplattform i U-form Exempel på plattform med aluminium durk och full täckta skyddsräcken med ramp Takhängd plattform med servicelucka i golvet. Trappor och stegar Fasta trappor Trappa och plattform med höjdjustering Teleskoptrappor Stege 11

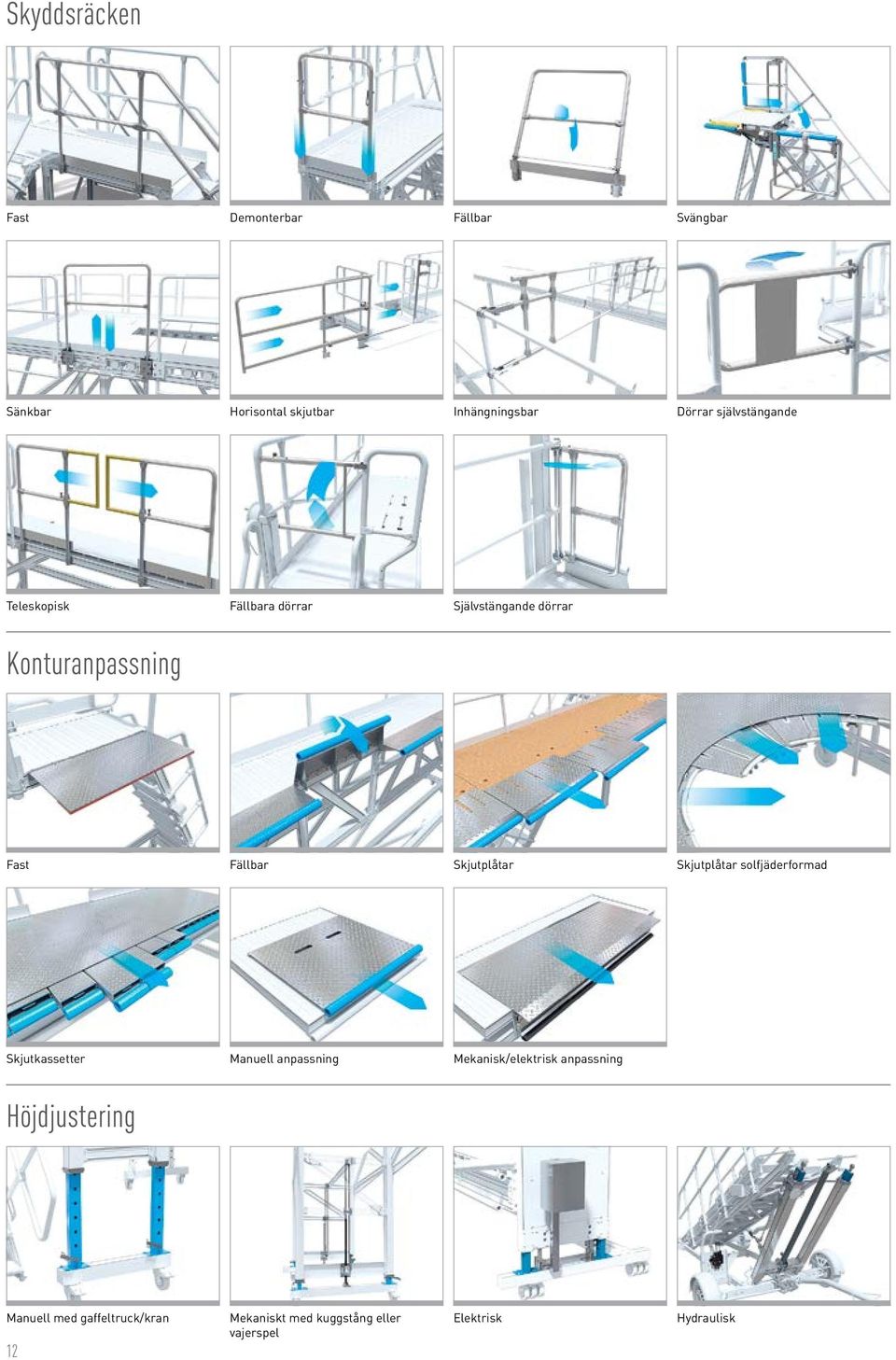

12 Skyddsräcken Fast Demonterbar Fällbar Svängbar Sänkbar Horisontal skjutbar Inhängningsbar Dörrar självstängande Teleskopisk Fällbara dörrar Självstängande dörrar Konturanpassning Fast Fällbar Skjutplåtar Skjutplåtar solfjäderformad Skjutkassetter Manuell anpassning Mekanisk/elektrisk anpassning Höjdjustering Manuell med gaffeltruck/kran 12 Mekaniskt med kuggstång eller vajerspel Elektrisk Hydraulisk

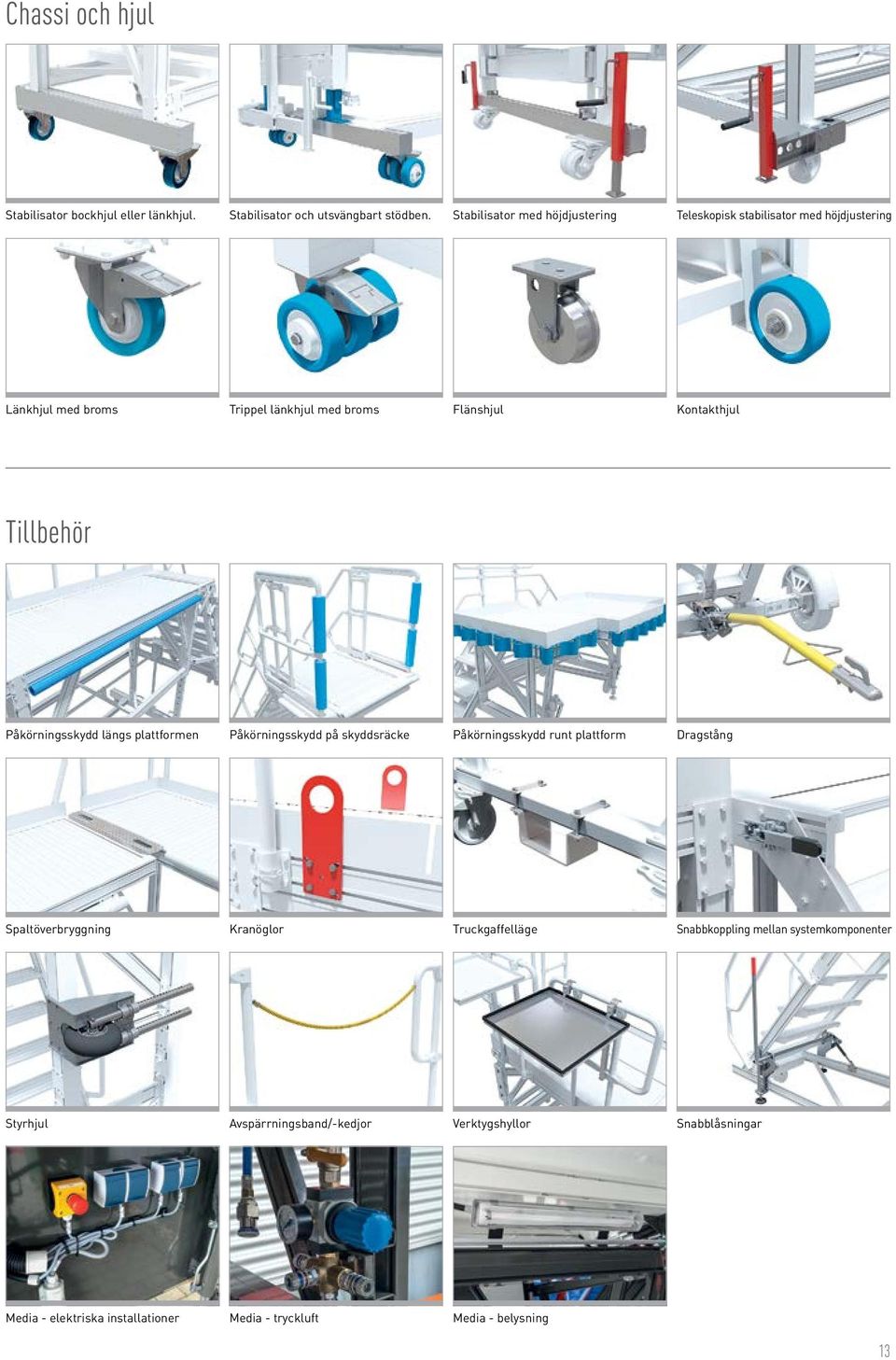

13 Chassi och hjul Stabilisator bockhjul eller länkhjul. Stabilisator och utsvängbart stödben. Stabilisator med höjdjustering Teleskopisk stabilisator med höjdjustering Länkhjul med broms Trippel länkhjul med broms Flänshjul Kontakthjul Tillbehör Påkörningsskydd längs plattformen Påkörningsskydd på skyddsräcke Påkörningsskydd runt plattform Dragstång Spaltöverbryggning Kranöglor Truckgaffelläge Snabbkoppling mellan systemkomponenter Styrhjul Avspärrningsband/-kedjor Verktygshyllor Snabblåsningar Media - elektriska installationer Media - tryckluft Media - belysning 13

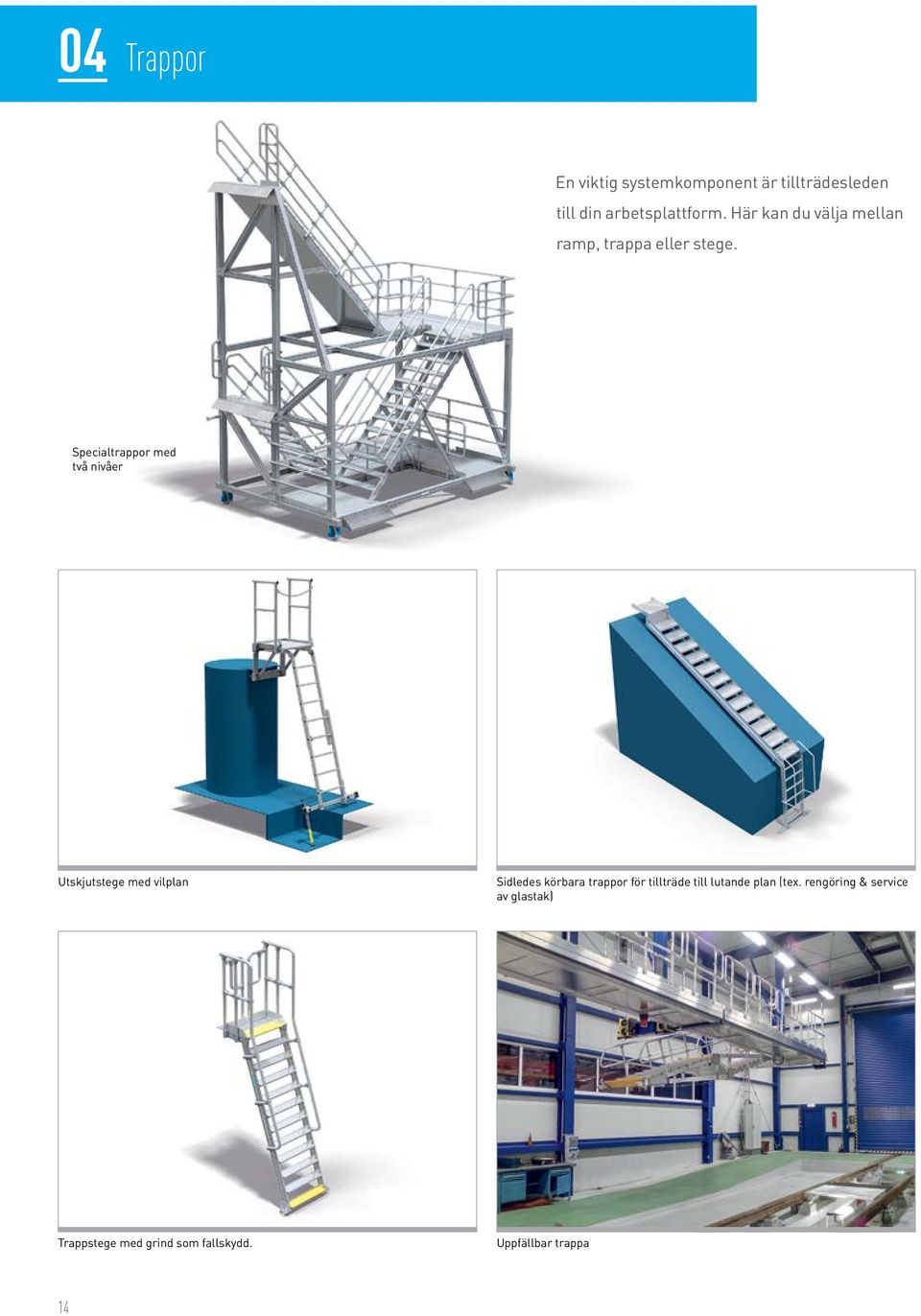

14 04 Trappor En viktig systemkomponent är tillträdesleden till din arbetsplattform. Här kan du välja mellan ramp, trappa eller stege. Specialtrappor med två nivåer Utskjutstege med vilplan Sidledes körbara trappor för tillträde till lutande plan (tex. rengöring & service av glastak) Trappstege med grind som fallskydd. Uppfällbar trappa 14

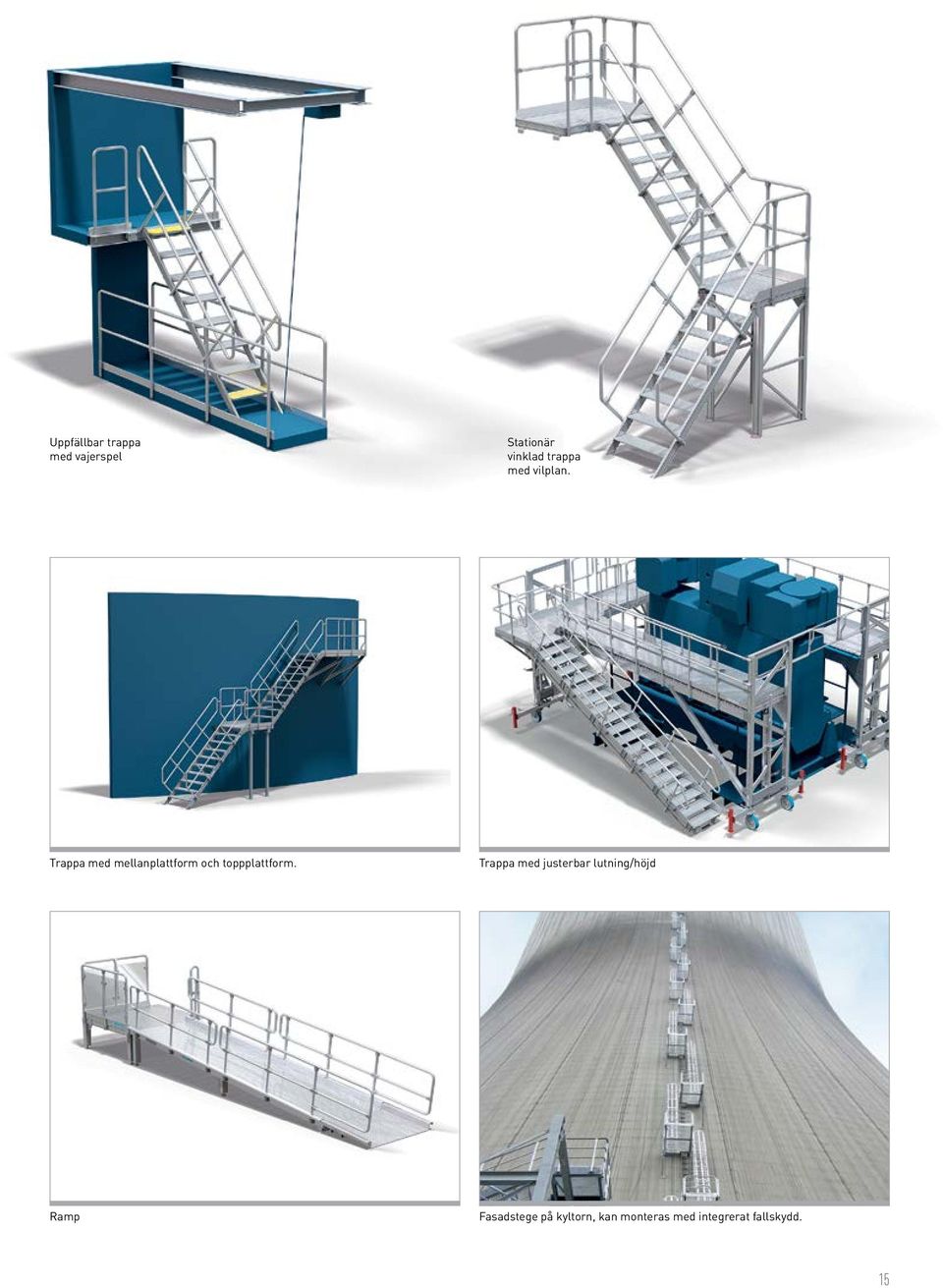

15 Uppfällbar trappa med vajerspel Stationär vinklad trappa med vilplan. Trappa med mellanplattform och toppplattform. Trappa med justerbar lutning/höjd Ramp Fasadstege på kyltorn, kan monteras med integrerat fallskydd. 15

16 05 Arbets- och underhållsplattformar ZARGES arbets-och underhållsplattformar kan anpassa till nästan alla konturer och kan med hjälp av konsoler fästas direkt på maskinen/ byggnaden eller med en underkonstruktion stå på golvet. Kombinerat med tillträdesleder, fast eller mobil blir din arbetsplattform anpassad helt till dina krav. Den robusta aluminiumkostruktionen klarar belastningar upp till 500 kg/m². Gångbroar Mobil underhållsplattform inkl. Tüv-besiktning för personaltransport Arbetsplattform monterad på maskin. Mobila arbetsplattformar i sektioner för dockning mot maskin. Arbetsplattform med höjdjusterbara maskinfötter för rätt arbetshöjd. 16

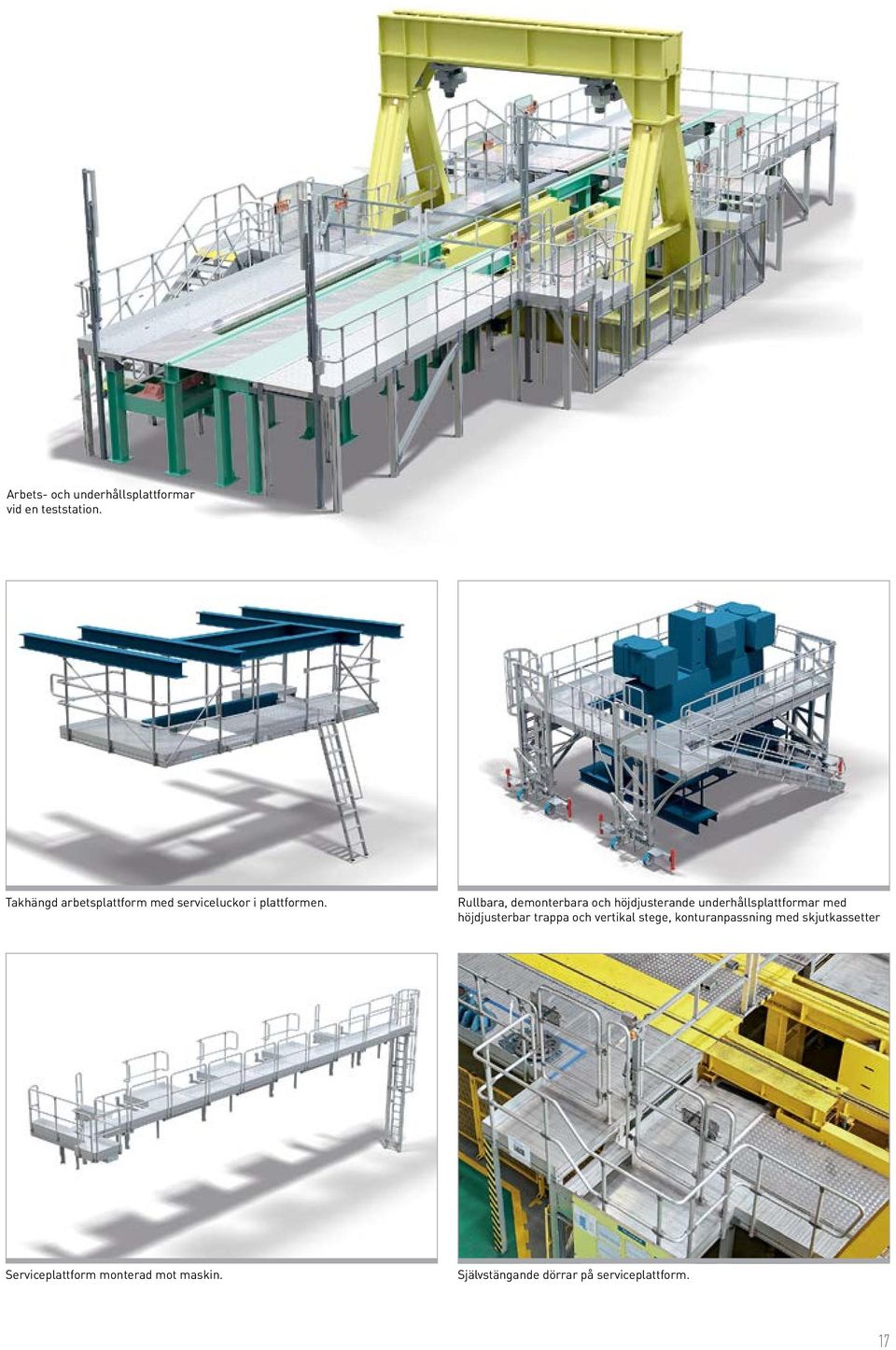

17 Arbets- och underhållsplattformar vid en teststation. Takhängd arbetsplattform med serviceluckor i plattformen. Rullbara, demonterbara och höjdjusterande underhållsplattformar med höjdjusterbar trappa och vertikal stege, konturanpassning med skjutkassetter Serviceplattform monterad mot maskin. Självstängande dörrar på serviceplattform. 17

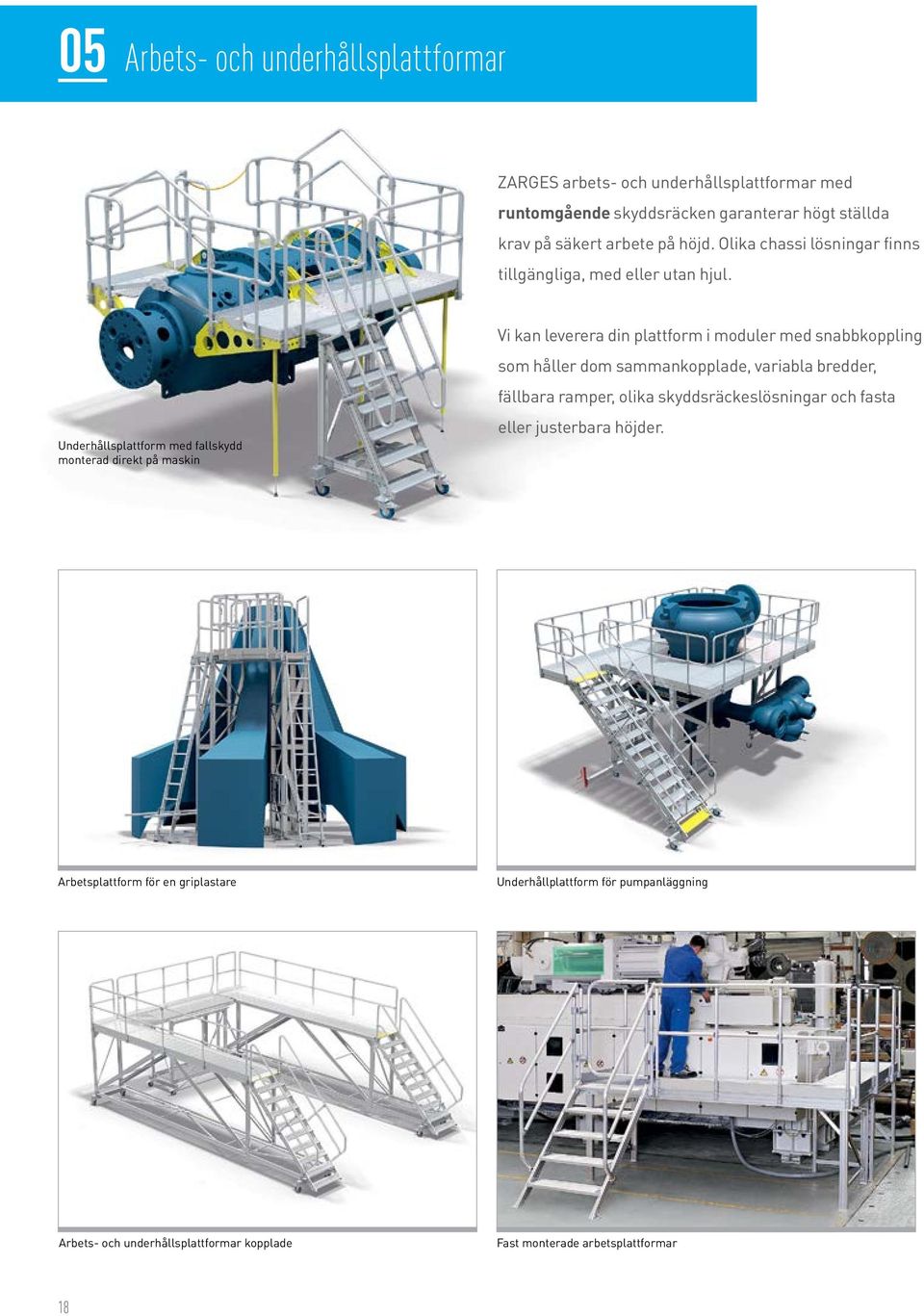

18 05 Arbets- och underhållsplattformar ZARGES arbets- och underhållsplattformar med runtomgående skyddsräcken garanterar högt ställda krav på säkert arbete på höjd. Olika chassi lösningar finns tillgängliga, med eller utan hjul. Underhållsplattform med fallskydd monterad direkt på maskin Vi kan leverera din plattform i moduler med snabbkoppling som håller dom sammankopplade, variabla bredder, fällbara ramper, olika skyddsräckeslösningar och fasta eller justerbara höjder. Arbetsplattform för en griplastare Underhållplattform för pumpanläggning Arbets- och underhållsplattformar kopplade Fast monterade arbetsplattformar 18

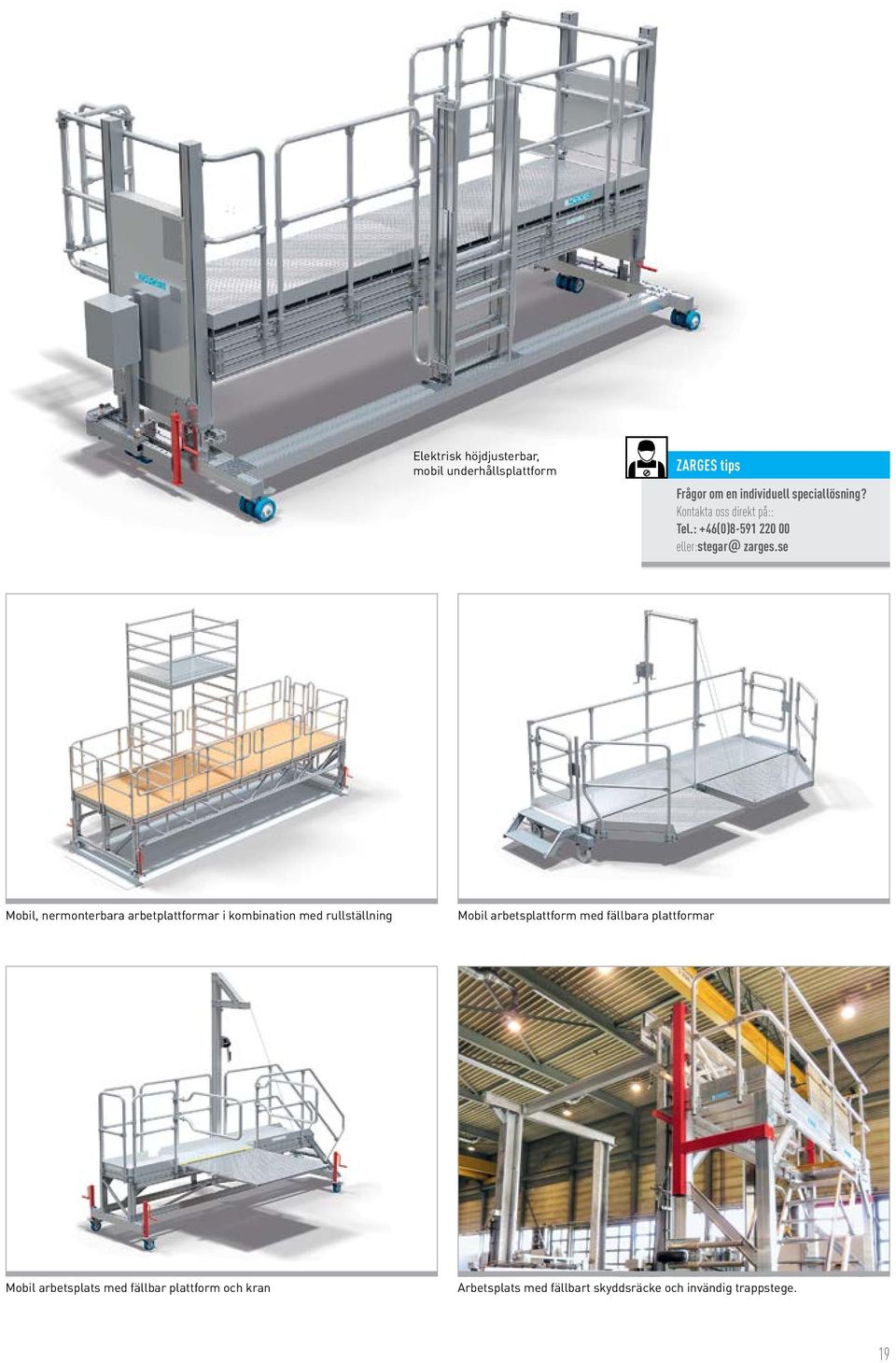

19 Elektrisk höjdjusterbar, mobil underhållsplattform ZARGES tips Frågor om en individuell speciallösning? Kontakta oss direkt på:: Tel.: +46(0) zarges.se Mobil, nermonterbara arbetplattformar i kombination med rullställning Mobil arbetsplattform med fällbara plattformar Mobil arbetsplats med fällbar plattform och kran Arbetsplats med fällbart skyddsräcke och invändig trappstege. 19

20 06 Fallskydd och skyddsräcken Med olika typer av skyddsräcken säkerställer vi fallskyddet och behåller flexibiliteten i enlighet med dina krav: Snabb fästen för demonterbara skyddsräcken. Höjdjustrerbara skyddsräcken. Frihängande skyddsräcken. Frihängande skyddsräcken med ställbara poster. Skyddsräcken runt en serviceplattform Teleskopiska påhängbara skyddsräcken och förhöjda skyddsräcken. Teleskopiska påhängbara skyddräcken Extra höga skyddsräcken Frihängande frontskyddsräcken över lastbil. Stationär serviceplattform med skyddsräcke och självstängande dörr 20

21 Frihängande höjdjusterbar skyddsräcke. Frihängande skyddsräcke, justerbart i längsled med självstängande dörr. Diverse olika lösningar på skyddsräcken runt serviceplattform. Frihängande skyddsräcke med ställbara poster för anslutning mot service objektet. Skyddsräcken för anslutning mot tankbil. 21

22 07 Tankbilstrappor Med hjälp av ZARGES tankbilstrappor får du säker åtkomst för påfyllning, underhåll eller rengöring av din tankbil eller tankningsanläggning. Valbart i fast eller höjdjusterbart utförande, stationär eller mobil. Solid konstruktion och olika räckekonturerhåller vad vi lovar: alltid högsta grad av Säkerhet. Höjdjusterbar Tankbilstrappa Tanknings- och undhållsportal Tankbilstrappa med rektangulär, höjdjusterbart skyddsräcke. Höjdjusterbar tankbilstrappa med frihängande skyddsräcke med ställbar post Tankbilsstege 22

23 Hissar och mobila serviceplattformar 08 Zarges industriservice hiss CE märkt enligt EU:s Maskindirektiv (2006/42/EG). Extra liten foot print för trånga utrymmen. Service hiss TBA klara höjder på 120 meter. När våra normala mobila arbetsplattformar inte kan användas kan våra manuellt eller elektriskt manövrerade transportserviceplattformar vara ett säkert alternativ för att komma åt att göra service på era maskiner. 23

24 09 ZAP- Zarges mobila plattformsstegar ZARGES plattformsstegar ZAP erbjuder största mått av säkerhet, även vid längre Underhålls- och inspektionsarbete, uppfyller kraven i EU-normerna beträffande arbete på höjd. ZAP Teleskopplattformsstege Kan också förflyttas utfälld Väl tilltagen, stabil verktygshylla ZAP höjdjusterbara och hopfällbar rullställning. Kompakt transport och förvaringsmått. Höjdjustering Lätt att fälla ihop tack vare ledade diagonala stag Litet transportmått Chassi med spindel Enkel och snabb höjdjustering 24

25 ZAP monteringsplattform ZARGES tips Mer information finner du i huvudkatalogen under: Uppfällbar trappa med 200 mm djupa steg för bekväm och säkert tillträde. Kan flyttas mycket snabbt och bekvämt tack vare två länkhjul och två bockhjul. Snabb och enkel centralbroms med fotpedal. Lås upp med ett lätt lyft. Kommer igenom dörrar - även i fullt monterat tillstånd. Rymlig arbetsplattform 1800 x 600 mm. Uppfyller kraven i Arbetsmiljöverkets föreskrifter. Max belastning 200 kg/m 2. Flexibla användningsmöjligheter tack vare tre olika plattformshöjder med bara en arbetsplattform Kompakt transport och förvaringsmått. Centralbroms med fotpedal. Lås upp med ett lätt lyft. Bekvämt tillträde med 200 mm djupa steg Uppfällbar trappa vid längre transporter 25

26 10 Rullställningar Rullställningar har den fördelen att dom snabbt och utan verktyg kan monteras och demonteras och tar därför liten plats vid förvaring. Zarges erbjuder ett komplett program av rullställningar med tre olika plattformslängder (1,8m, 2,5m & 3,0m) samt två olika bredder (0,75m eller 1,35m) Kan enligt SS EN 1004 användas till max 14m arbetshöjd. Zarges S-Plus ställning säkerställer med sitt säkerhetsskyddsräcke (se bild bredvid) att du har fallskyddet på plats under upp och nedmontering av ställningen (rekommenderas i AFS). Utöver serie-ställningar tillhandahåller ZARGES även specialtillverkning. Exempelvis arbetplatser som består av två standard ställningar med extra övergång.även ställningar kopplade i längd är möjliga, likaså rundställningar och serieställningar, med flexibla hörnstycken för sammankoppling. 3 övergångsbro-längder: 1,80 m; 2,50 m eller 3,00 m; Rullställningar hopkopplade på längden. Arbetshöjder från 5,40 m till 8,20 m 26 Runda ställningar med flexibla hörnelement

27 Aluminiumlådor 11 ZARGES K 470 ZARGES tips B/X102 /S/14/D BAM 8311 ZARGES Alla storlekar kan levereras godkända för transport av farligt gods. Känsliga apparater för expeditioner, brådskande nödvändiga förnödenheter för utlandsinsatser eller farligt gods på resa: Klassiska K 470 från ZARGES är ett säkert skydd för allt som måste tas med även under extrema förhållanden. Ett omfattande tillbehörsprogram garanterar optimala förpackningslösningar för alla arbetsuppgifter. ZARGES K 424 XC Exempel på användning: K 424 XC med kundindividuell inredning för säker transport av känliga apparater Hjul integrerade i den robusta aluminiumramen ger K424 XC optimal mobilitet. Högsta belastning trots låg egenvikt-den beprövade ZARGES kvaliteten talar för sig själv. Teleskopiska handtag ger ergonomisk hantering och som tillbehör kan större hjul (två olika storlekar) användas om underlaget kräver större markfrigång. Vi erbjuder många olika inredningslösningar för att klara alla din krav och säkerställa att att de du ska transportera är i säkert förvar. 27

28 12 Specialcontainer Exempel på våra tjänster och vår kvalitet: Trycktät konstruktion. Damm- och vattentäta konstruktioner. Transportgodset är stöt- och vibrationsskyddat. Stapelbara container. Spår för gaffeltruck, lyftöglor. Lackering och text efter kundönskemål. Obegränsade användningsmöjligheter i små eller stora serier. Specialcontainer i aluminium, specialtillverkade enligt Era specifikationer. Vi använder kreativa konstruktionslösningar och modernaste tillverkningsteknik. Användningsområdena är förvaring och transport av stora enheter, delar och andra komponenter, militär och industriella användningsområden på land-, sjö- och luftvägar. Rymliga behållare för stora enheter Stapelbara behållare K 470 Tryckresistenta specialbehållare med klimatenhet 28

29 e Service & Information 13 Fyll i dina kontaktuppgifter och dina speciella behov i nedanstående checklista så återkommer vi med ett förslag i en specificerad offert. Mottagare: Företagsnamn: Kontaktperson/avdelning: Adress: Postnr./Ort: Telefon: E-post: Skissa här grovt din situation och önskad lösning: Q Alternativ: Se bifogad ritning och/eller bild. Kort beskrivning av användningsändamål: Q Inomhusbruk Q inomhusbruk, utvändig parkering/förvaring* Q utomhusanvändning* Önskad leveranstid: Mått: Plattformsmått: (längd/bredd) mm Konturanpassning: (ange i skissen inkl. mått) Q ja* Överkragning plattform: (ange i skissen inkl. mått) Q ja Påkörningsskydd på plattformen: (ange läge i skissen) Q ja Allmän förklaring till checklista: Alla med * betecknade valmöjligheter upphandlas speciellt vid order. Exakt uppgift om leveranstid får du i din individuella offert. 29

30 e Lodrät plattformshöjd: mm (Lodrät mått från underlag till överkant plattform) Justerbar lodrät plattformshöjd*: Från mm till mm Fri höjd (om nödvändigt): mm (Utrymme fritt från stag från underlag till underkan plattform) Fri plattformsbredd (om nödvändigt): mm (Utrymme fritt från stag med avseende plattformsbredd) Typ av höjdjustering (bara vid höjdjustering)*: Q manuell för hand/truck Q mekaniskt med vinsch Q mekaniskt med kuggstäng Q hydraulisk Q elektrisk Q Övrigt: Nyttolast: Nyttolast per steg: Q 150 kg QÖvrig*: kg Erforderlig nyttolast plattform/total konstruktion: Q 300 kg total belastning (2 personer) Q 150 kg total belastning, t.ex.. med överkragning (1 Person) Q Övrig*: Chassi för körbara produkter: Q Standardchassi med stabilisator Q Smal stabilisator med ballast max. chassibredd: Q Chassi med två höjdjusterbara fötter i fram* Q Chassi med två höjdjusterbara fötter fram och bak* Q Standardchassi med teleskopisk stabilisator + spindlar* Utförande standard med två länk- och två bockhjul 150 mm Elektriskt jordad: Q Ja* mm Tillträde via trappa: Trappbredd (effektiv stegyta): Q 600 mm Q 800 mm Q mm Q Övrigt: mm Trapplutning: Q 45 Q 60 Q Annan*: Grad Media: Q ström* Q tryckluft* anmärkning: anmärkning: ELLER maximal trapputsprång*: (Om begränsat utrymme gäller) mm Q vatten* Q belysning* anmärkning: anmärkning: Tillträde via stege: Q Tillgång via ZARGES program av standardstegar Q Övrig*: Steg- och plattformsbeläggning: R = Halkklass enligt DIN Aluminium: Q Räfflad aluminium (R9) Q Durkaluminium (R10) bara som plattformsbeläggning Gallerdurk: Q Aluminium (R13)* Q stål (R12)* Lättdurk*: Q Aluminium (R13)* Q stål (R12)* Trä: Q Halkskyddad vattenfast plywood limmad - bara för plattformsbeläggning Skyddsräcken: Skyddsräcke: Q Standard Q Borttagbart (ange hur) Q Övrigt, enligt skiss* Om inte alla räckesegment önskas med identiskt utförande, ange motsvarande i skissen. Handledare till trappa: Q Standard Q Borttagbart (ange hur) Genomgångsspärr: Q Självstängande dörr Q Nedfällbara Korrosionsskydd (enligt EN ISO ): Standard: Kategorie C2 ringa förorenad atmosfär, torrt klimat Q Kategori C3* Stad- och industriatmosfär med måttlig SO 2 -belastning eller måttligt klimat Q Kategori C4* Industriatmosfär och kustatmosfär med måttlig salthalt Normer/dokumentation: Standardutförande: Trappor/räcke enligt SS EN ISO Stabilitet för körbara produkter enligt SS EN 131-7/SS EN 1004 Tillvalsnormer: Q EN 1090 in EXC 2 för lokalt fast montage på byggverk/byggnader Q Övrig*: Språk dokumentation/konstruktion- och användningsinstruktion Q Tyska Q Engelska Q Annat: Montering: Standard: Leverans i förmonterade komponenter som räcke, plattformar, trappkroppar Q Offert på komplett montage på plats genom ZARGES Allmän förklaring till checklista: Alla med * betecknade valmöjligheter upphandlas speciellt vid order. Exakt uppgift om leveranstid får du i din individuella offert. Skicka den ifyllda checklistan till: Zarges AB, Östrabangatan 14, Arlandastad. Mail: zarges.se, Tel: +46(0) , Fax: +46(0)

31 ZARGES har också lösningar för spårbundna fordon och flygtrafik: Speciallösningar för spårbundna fordon och bussar Speciallösningar för flygtrafik KONTAKT ZARGES AB E-post: Tel.: +46(0) Fax: +46(0)

32 ZARGES Stegar. Förpackning. Transport. Speciallösningar På ZARGES prioriterar vi alltid kundens önskemål. Oavsett, med innovativa serietillverkade produkter, egna speciallösningar och ett omfattande serviceutbud kan vi dagligen erbjuda våra kunder hög säkerhet och kvalitet. Har Ni frågor är Ni välkommen att kontakta oss! +46(0) Art.-Nr. 303SE04 09/2015 De här presenterade produkterna är endast ett utdrag av vårt totala program.
