Dell Latitude Setup and Specifications Guide. Regulatory Model: P95G Regulatory Type: P95G001

Transkript

1 Dell Latitude 3300 Setup and Specifications Guide Regulatory Model: P95G Regulatory Type: P95G001

2 Anmärkningar, försiktighetsbeaktanden och varningar OBS OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten. CAUTION VIKTIGT anger antingen risk för skada på maskinvara eller förlust av data och förklarar hur du kan undvika problemet. VARNING En VARNING visar på en potentiell risk för egendoms-, personskador eller dödsfall Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare Rev. A00

3 Contents 1 Set up your computer Chassiöversikt... 7 Framsida...7 Vänster sida...8 Höger sida...8 Basvy Keyboard shortcuts Tekniska specifikationer...11 Processor Minne...11 Förvaring System board connectors...12 Mediakortläsare Ljud...12 Integrated graphics Kamera...13 Kommunikation Trådlös Ports and connectors Bildskärm Tangentbord Pekskiva...15 Battery...15 Nätadapter...16 Mått och vikt...17 Datormiljö...17 Security...17 Säkerhetsprogramvara Systeminstallationsprogram Startmeny...19 Navigeringstangenter Systeminstallationsalternativ...20 General options...21 System configuration Videoskärmalternativ...23 Security...24 Secure boot...25 Alternativ för Intel Software Guard-tillägg...26 Performance...26 Power management Contents 3

4 Post behavior Virtualization Support (virtualiseringsstöd)...29 Wireless options...30 Maintenance (underhåll)...30 System Logs (systemloggar) SupportAssist System Resolution Startsekvens...31 Uppdatera BIOS i Windows...31 Uppdatera system-bios med hjälp av en USB-flashenhet...32 Uppdatera Dell BIOS i Linux- och Ubuntu-miljöer System- och installationslösenord...33 Tilldela ett systeminstallationslösenord...33 Radera eller ändra ett befintligt systeminstallationslösenord Programvara och felsökning...35 Operativsystem...35 Skapa en USB-återställningsenhet för Windows Hämta drivrutiner för Få hjälp...37 Kontakta Dell Kontakta Dell Contents

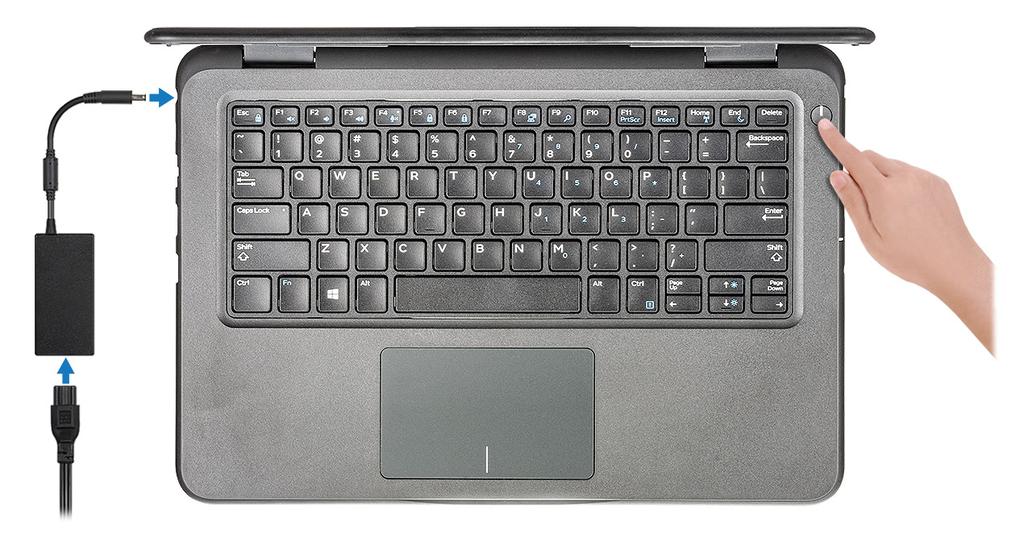

5 Set up your computer 1 1. Connect the power adapter and press the power button. NOTE: To conserve battery power, the battery might enter power saving mode. 2. Finish the Windows system setup. 3. Follow the on-screen instructions to complete the setup. When setting up, Dell recommends that you: Connect to a network for Windows updates. NOTE: If connecting to a secured wireless network, enter the password for the wireless network access when prompted. If connected to the internet, sign-in with or create a Microsoft account. If not connected to the internet, create an offline account. On the Support and Protection screen, enter your contact details. 4. Locate and use Dell apps from the Windows Start menu Recommended Table 1. Locate Dell apps Dell apps Details Dell Product Registration Register your computer with Dell. Dell Help & Support Access help and support for your computer. SupportAssist Proactively checks the health of your computer s hardware and software. NOTE: Renew or upgrade your warranty by clicking the warranty expiry date in SupportAssist. Set up your computer 5

6 Dell apps Details 5. Create recovery drive for Windows. Dell Update Updates your computer with critical fixes and important device drivers as they become available. Dell Digital Delivery Download software applications including software that is purchased but not pre-installed on your computer. NOTE: It is recommended to create a recovery drive to troubleshoot and fix problems that may occur with Windows. 6. For more information, see Create a USB recovery drive for Windows. 6 Set up your computer

7 2 Chassiöversikt Framsida 1. Kamera 2. Statuslampa för kamera 3. Mikrofon 4. LCD-panel Chassiöversikt 7

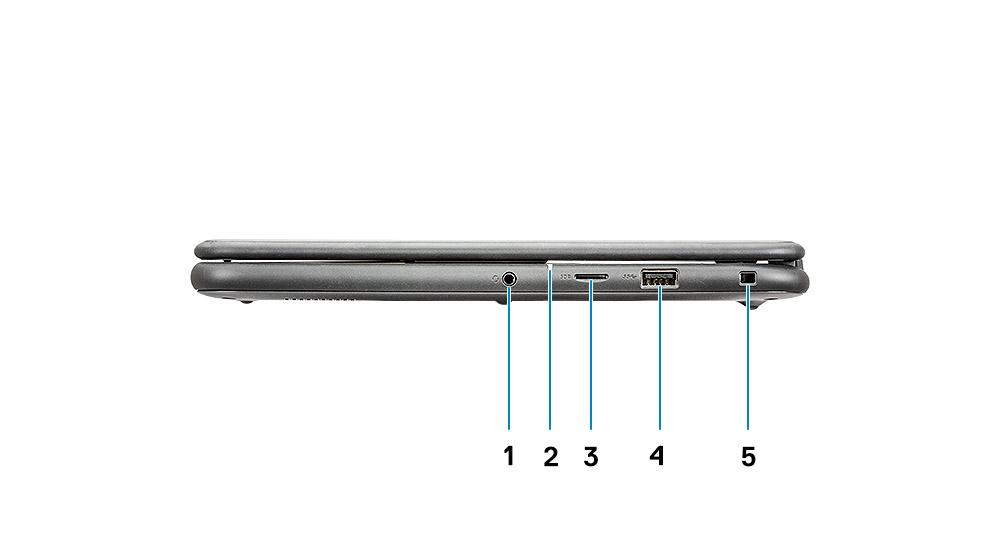

8 Vänster sida 1. Nätkontakt 2. USB Typ C-port 3. Nätverksport 4. HDMI-port 5. USB 3.0-port Höger sida 1. Ljudport 2. Batteriindikator 3. MicroSD-port 4. USB 3.0-port 5. Kilformad spärrplats 8 Chassiöversikt

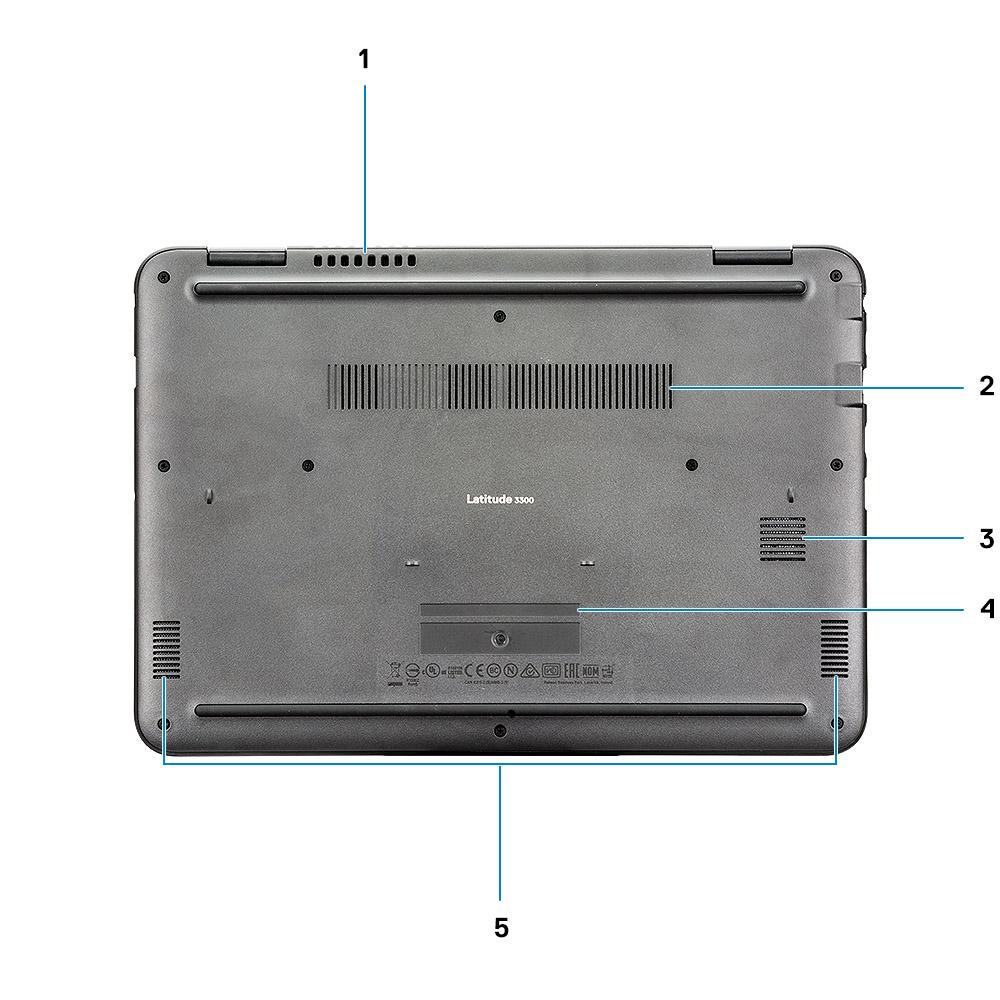

9 Basvy 1. Systemfläktsventil 2. Kylflänsventil 3. SSD ventil 4. Servicenummer 5. Högtalare Chassiöversikt 9

10 3 Keyboard shortcuts NOTE: Keyboard characters may differ depending on the keyboard language configuration. Keys that are used for shortcuts remain the same across all language configurations. Table 2. List of keyboard shortcuts Keys Fn + F1 Fn + F2 Fn + F3 Fn + F4 Fn + F5 Fn + F6 Description Mute audio Decrease volume Increase volume Mic Mute Num Lock Scroll Lock Fn + F8 Display Toggle (Win + P) Fn + F9 Fn + F11 Fn + F12 Fn + Home Fn + End Fn + Ctrl Fn + Esc Fn + Up arrow Fn + Down arrow Search Print Screen Insert Toggle Wireless On/Off Sleep open application Toggle Fn-key lock Increase brightness Decrease brightness 10 Keyboard shortcuts

11 4 Tekniska specifikationer Processor NOTE: Processornumren är inte ett mått på prestanda. Processorns tillgänglighet kan ändras och kan variera beroende på region/land. Table 3. Processor specifications Typ Typ UMA Graphics Intel Core i3-7020u (Dual Core, # of Threads: 4, TDP:15 W, 3 M cache, 2.3 GHz) Intel Celeron Processor 3865U (Dual Core, # of Threads: 2, TDP:15 W, 2 M cache, 1.80 GHz) Intel Pentium Processor 4415U (Dual Core, # of Threads: 4, TDP:15 W, 2 M cache, 2.3 GHz) Intel Core i5-8250u (Quad Core, # of Threads : 8, TDP:15 W, 6 M cache, 1.6 GHz) Kaby Lake U Intel HD Graphic 620 Kaby Lake U Intel HD Graphic 610 Kaby Lake U Intel HD Graphic 610 Kaby Lake R Intel UHD Graphic 620 Minne Tabell 4. Minnesspecifikationer Minnesspecifikation Minimum minneskonfiguration Maximum minneskonfiguration Antal kortplatser Maximalt minne stöds som stöds per plats 4 GB 16 GB 1 SODIMM 16 GB Minnesalternativ 4 GB - 1 x 4 GB 8 GB- 1 x 8 GB 16 GB - 1 x 16 GB Typ DDR4 Hastighet KBL-U: 2133 MHz KBL-R: 2400 MHz Tekniska specifikationer 11

12 Förvaring Tabell 5. Förvaringsspecifikationer Typ Format Gränssnitt Kapacitet M.2-SSD-kortet 2230 PCIe 128 GB/256 GB M.2 emmc 2242 SATA 64 GB System board connectors Table 6. System board connectors System board connectors M.2-kontakter Two Slot 1: 2230/2242 Key-M for Storage Slot 2: 2230 Key-A for WLAN card Mediakortläsare Tabell 7. Specifikationer för mediekortläsaren Mediakortläsare Typ microsd-kortplats Kort som stöds SD SDHC SDXC Ljud Tabell 8. Följande är ljudspecifikationerna Ljudspecifikationer Styrenhet Typ Högtalare Realtek ALC3246 Fyrkanaligt högkvalitativt ljud Två (riktade högtalare) Gränssnitt Universellt ljuduttag Högkvalitativa högtalare En mikrofon Kombination med stereoheadset/mikrofon Intern högtalar-förstärkare 2 W (RMS) per kanal 12 Tekniska specifikationer

13 Integrated graphics Table 9. Integrated graphics specifications Styrenhet Typ CPU-beroende Grafikminne typ Kapacitet Externt bildskärmsstöd Maximal upplösning Intel HD Graphics 620 UMA Intel Core i U Integrated Shared system memory HDMI 1.4 a DisplayPort via Type-C Intel UHD Graphics 620 UMA Intel Core i U Integrated Shared system memory HDMI 1.4 a DisplayPort via Type-C Intel HD Graphics 610 UMA Intel Celeron 3865 U/ Pentium 4415 U Integrated Shared system memory HDMI 1.4 a NOTE: Celeron CPU sku does not have the USB Type-C port Kamera Tabell 10. Kameraspecifikationer Specifikationer Upplösning Kamera: Stillbild: 0,92 megapixel Video: 1280 x 720 vid 30 fps Diagonal visningsvinkel Kamera - 78,6 grader (optisk FOV) / 83,5 grad (ME FOV) Kommunikation Tabell 11. Kommunikationsspecifikationer Kommunikationsspecifikationer Nätverksadapter Integrated Realtek RTL8111HSD 10/100/1000 Mb/s Ethernet (RJ-45 ) Trådlös Tabell 12. Specifikationer för trådlös kommunikation Specifikationer för trådlös kommunikation Intel Dual Band trådlös-ac AC 2 x 2 Wi-Fi + BT 4.2 LE M.2 trådlöst kort Qualcomm QCA61x4A ac MU-MIMO dubbelband (2 x 2) Wi-Fi + Bluetooth 4.2 LE M.2 trådlöst kort Tekniska specifikationer 13

14 Ports and connectors Table 13. Following are ports and connectors specifications Ports and connectors specifications Minneskortläsare microsd 3.0 memory card reader USB Two USB 3.1 Gen 1 Type-A ports One USB 3.1 Gen 1 Type-C port (except Celeron sku) Security (säkerhet) Noble Wedge shaped lock slot Ljud Universal audio jack Single microphone Video HDMI 1.4 a DisplayPort through Type-C port Nätverksadapter One RJ-45 connector Bildskärm Tabell 14. Följande är visningsspecifikationerna Bildskärmsspecifikationer Typ 13,3-tums FHD WVA (1920 x 1080) True-life (16: 9) WLED pekskärm 13,3 tum-hd (1366 x 768) antireflex (16:9) WLED inte pekskärm Höjd (aktivt område) Bredd (aktivt område) Diagonalt Luminans/ljusstyrka (typisk) Uppdateringshastighet FHD: 165,24 mm HD: 164,97 mm FHD: 293,76 mm HD: 293,42 mm FHD: 337,044 mm (13,3 tum) HD: 336,616 mm (13,3 tum) 220 nits 60 Hz Horisontell betraktningsvinkel (min) FHD: +/- 80 HD: +/- 40 Vertikal betraktningsvinkel (min) FHD: +/- 80 HD: +10/ Tekniska specifikationer

15 Tangentbord Tabell 15. Specifikationer för tangentbordet Specifikationer för tangentbordet Antal tangenter 82 tangenter (USA) 83 tangenter (Storbritannien) 86 tangenter (Japan) 84 tangenter (Brasilien) Storlek Tryckluft X = 19,05 mm tangentavstånd Y= 18,05 mm tangentavstånd Bakgrundsbelyst tangentbord Layout Inget Usa/Storbritannien/Japan/Brasilien Pekskiva Tabell 16. Specifikationer för pekplatta Specifikationer Upplösning Horisontell: 3220 Vertikal: 1952 Mått Bredd: 105 mm (4,13 tum) Höjd: 65 mm (2,56 tum) Multi-touch Stöder upp till 5 fingrar OBS Geststöd beror på operativsystem Battery Table 17. Battery specifications Battery specifications Typ 42 WHr "smart" Lithium-ion 3 cell battery 56 WHr "smart" Lithium-ion 4 cell battery Mått WHr "smart" Lithium-ion Height: 5.9 mm (0.23 inch) Width: mm (3.82 inch) Depth: mm (7.25 inch) Weight: 0.2 Kg (0.44 lb) WHr "smart" Lithium-ion Height: 5.9 mm (0.23 inch) Width: mm (3.87 inch) Depth: mm (9.19 inch) Weight: 0.25 Kg (0.55 lb) Spänning 42 WHr V DC 56 WHr V DC Tekniska specifikationer 15

16 Battery specifications Livstid Laddningstid när datorn är avstängd (ungefärlig) Driftstid Temperaturintervall: drift Temperaturintervall: förvaring Knappcellsbatteri 42 WHr-One year warranty for 300 cycles discharge/charge cycles 56 WHr- Optional three year warranty for 1000 cycles discharge/ charge cycles Express Charge Mode 0~15 C : 4 hours 16~45 C : 2 hours 46~60 C : 2 hours Standard Mode 0~15 C : 4 hours 16~60 C : 3 hours 46~60 C : 3 hours Varies depending on operating conditions and can significantly reduce under certain power-intensive conditions 0 C to 35 C (32 F to 95 F) Charge: 0 C to 50 C (32 F to 122 F) Discharge: 0 C to 70 C (32 F to 158 F) - 20 C to 65 C (- 4 F to 149 F) CR2032 Nätadapter Tabell 18. Specifikationer för nätadaptern Följande tabell visar specifikationerna för nätadaptern Typ 65 W fattyp Upsell typ-c adapter Inspänning Inström (maximal) Infrekvens Utström Nominell utspänning Temperaturintervall (drift) Temperaturintervall (ej i drift ) 100 VAC VAC 2,5 A 50 Hz - 60 Hz 3,34 A 19,5 V DC 0 ºC till 40 ºC (32 ºF till 104 ºF) 40 ºC till 70 ºC (-40 ºF till 158 ºF) 16 Tekniska specifikationer

17 Mått och vikt Tabell 19. Mått och vikt Mått och vikt Höjd Bredd Djup Vikt Främre höjd - 0,88 tum (22,3 mm) Bakre höjd - 0,88 tum (22,3 mm) tum (329,6 mm) 9.07 tum (230,45 mm) Börjar 3.52 lb (1,59 kg) Datormiljö OBS Luftburen föroreningsnivå: G1 enligt ISA-S För information om Dell produktsäkerhet, EMC och miljödatablad, sehttps:// Tabell 20. Datormiljö Fysiska förhållanden Drift Förvaring Temperaturintervall 0 C till 35 C (32 F till 95 F) -40 C till 65 C (-40 F till 149 F) Relativ luftfuktighet (maximalt) 10 % till 90 % (icke-kondenserande) OBS Maximal daggpunktstemperatur = 26 C 0 % till 95 % (icke kondenserande) OBS Maximal daggpunktstemperatur = 33 C Vibration (maximal) 2 Hz till 600 Hz vid 0,66 Grms 2 Hz till 600 Hz vid 1,33 Grms Stöt (max): 160 G 160 G Höjd över havet (maximal): m ( ft) m ( fot) * Mätt med ett slumpmässigt vibrationsspektrum som simulerar användarmiljön. Mätt med en 2 ms halvsinuspuls när hårddisken används. Mätt med en 2 ms halvsinuspuls när hårddisken är i parkerat läge. Security Table 21. Security Security Firmware TPM Windows Hello Support Cable cover Chassis lock slot and loop support Yes Optional No Yes Tekniska specifikationer 17

18 Säkerhetsprogramvara Tabell 22. Säkerhetsprogramvara Säkerhetsprogramvara Dell Endpoint Security Suite Enterprise Dell Data Guardian Dell Encryption (Enterprise eller Personal) Dell Threat Defense RSA SecurID Access RSA NetWitness Endpoint MozyPro eller MozyEnterprise Absolute Data & Device Security Tillval Tillval Tillval Tillval Tillval Tillval Tillval Tillval 18 Tekniska specifikationer

19 5 Systeminstallationsprogram CAUTION Såvida du inte är en mycket kunnig datoranvändare bör du inte ändra inställningarna i BIOSinställningsprogrammet. Vissa ändringar kan medföra att datorn inte fungerar som den ska. OBS Innan du ändrar BIOS-inställningsprogrammet rekommenderar vi att du antecknar informationen som visas på skärmen i BIOS-inställningsprogrammet och sparar den ifall du skulle behöva den senare. Använd BIOS-inställningsprogrammet i följande syften: Få information om maskinvaran som är installerad på datorn, till exempel storlek på RAM-minne och hårddisk. Ändra information om systemkonfigurationen. Ställa in eller ändra alternativ som användaren kan välja, till exempel användarlösenord, typ av hårddisk som är installerad och aktivering eller inaktivering av grundenheter. Ämnen: Startmeny Navigeringstangenter Systeminstallationsalternativ Startsekvens Uppdatera BIOS i Windows System- och installationslösenord Startmeny Tryck på <F12> när Dell-logotypen visas om du vill öppna en engångsstartmeny med en lista över giltiga startenheter för systemet. Alternativen Diagnostics (diagnostik) och BIOS Setup (BIOS-inställning) finns också på denna meny. Vilka enheter som finns med på listan på startmenyn beror på systemets startbara enheter. Den här menyn är användbar om du vill starta från en viss enhet eller utföra diagnostik för systemet. När du gör ändringar på startmenyn innebär inte det att det görs ändringar i startordningen som finns sparad i BIOS. Alternativen är: UEFI Boot (UEFI-start): Windows Boot Manager (Windows starthanterare) Andra alternativ: BIOS Setup (BIOS-inställningar) BIOS Flash Update (flash-uppdatera BIOS) Diagnostik Change Boot Mode Settings (ändra startlägesinställningar) Navigeringstangenter OBS För de flesta alternativ i systeminstallationsprogrammet gäller att ändringar som görs sparas men träder inte i kraft förrän systemet startas om. Tangenter Upp-pil Ned-pil Retur Navigering Går till föregående fält. Går till nästa fält. Markerar ett värde i det markerade fältet (om sådana finns) eller följer länken i fältet. Systeminstallationsprogram 19

20 Tangenter Mellanslag Flik Esc Navigering Visar eller döljer en nedrullningsbar meny, om sådan finns. Går till nästa fokuserade område. Flyttar till föregående sida tills du ser huvudskärmen. Om du trycker på Esc i huvudskärmen visas ett meddelande som uppmanar dig att spara osparade ändringar och startar om systemet. Systeminstallationsalternativ OBS Beroende på bärbara datorn och dess installerade enheter kan de föremål som anges i det här avsnittet visas eller inte visas. 20 Systeminstallationsprogram

21 General options Table 23. General Option System Information Battery Information Description This section lists the primary hardware features of your computer. The options are: System Information BIOS version Service Tag Asset Tag Ownership Tag Manufacture Date Express Service Code Memory Configuration Memory Installed Memory Available Memory Speed Memory Channel Mode Memory Technology DIMM A Size NOTE: Due to an amount of memory being assigned for system use, "Memory Available" is less than "Memory Installed". Note that certain operating systems may not be able to use all the available memory. Processor Information Processor Type Core Count Processor ID Current Clock Speed Maximum Clock Speed Processor L2 Cache Processor L3 Cache HT Capable 64-Bit Technology Device Information SATA-0 M.2 PCIe SSD-0 LOM MAC Address Passthrough MAC Address Video Controller Video BIOS Version Video Memory Panel Type Native Resolution Audio Controller Wi-Fi Device Bluetooth Device Displays the battery status, health and the type of AC adapter connected to the computer. Systeminstallationsprogram 21

22 Option Boot Sequence Advanced Boot Options UEFI Boot Path Security Date/Time Description Allows you to change the order in which the computer attempts to find an operating system. The options are: Windows Boot Manager Onboard NIC(IPV4) Onboard NIC(IPV4) Allows you to change the boot list options. Click one of the following options: Legacy External Devices UEFI Default Allows you to Enable Legacy Option ROMs. The options are: Enable Legacy Option ROMs Enable Attempt Legacy Boot Allows you to control whether the system prompts the user to enter the Admin password when booting to a UEFI boot path. Click one of the following options: Always, Except Internal HDD Default Always Never Allows you to set the date and time. The change to the system date and time takes effect immediately. System configuration Table 24. System Configuration Option Integrated NIC SATA Operation Description Allows you to configure the integrated network controller. Enable UEFI Network Stack : Enabled by Default. Click one of the following options: Disabled: The internal LAN is off and not visible to the operating system. Enabled : The internal LAN is enabled. Enabled w/pxe: The internal LAN is enabled (with PXE boot) Default Allows you to configure the operating mode of the integrated SATA hard-drive controller. Click one of the following options: Disabled AHCI RAID On Default NOTE: SATA is configured to support RAID mode. 22 Systeminstallationsprogram

23 Option Drives SMART Reporting USB Configuration Dell Type-C Dock Configuration Audio Touchscreen Miscellaneous devices Description These fields let you enable or disable various drives on board. The options are: SATA-0 M.2 PCIe SSD-0 This field controls whether hard drive errors for integrated drives are reported during startup. The option is disabled by default. Allows you to enable or disable the internal/integrated USB configuration. The options are: Enable USB Boot Support Enable External USB Ports All the options are set by default. NOTE: USB keyboard and mouse always work in the BIOS setup irrespective of these settings. Allows you to connect to Dell WD and TB family of docks(type-c Docks) independent of USB and thunderbolt adapter configuration. This option is enabled by default. Allows you to enable or disable the integrated audio controller. By default, the Enable Audio option is selected. The options are: Enable Microphone Enable Internal Speaker This option is set by default. This option controls whether the touchscreen is enabled or disabled This option is enabled by default. Allows you to enable or disable various on board devices. Enable Camera Default Enable Secure Digital (SD) Card Enabled Default Secure Digital (SD) Card Boot - Disabled Secure Digital Card (SD) Read-Only Mode - Disabled Videoskärmalternativ Tabell 25. Video Alternativ LCD Brightness Beskrivning Här kan du ställa in skärmens ljusstyrka beroende på strömkällan. Med batteri (50 % är standard) och med nätanslutning (100 % som standard). Systeminstallationsprogram 23

24 Security Table 26. Security Option Admin Password System Password Strong Password Description Allows you to set, change, or delete the administrator(admin) password. The entries to set password are: Enter the old password: Enter the new password: Confirm new password: Click OK once you set the password. NOTE: For the first time login, "Enter the old password:" field is marked to "Not set". Hence, password has to be set for the first time you login and then you can change or delete the password. Allows you to set, change, or delete the System password. The entries to set password are: Enter the old password: Enter the new password: Confirm new password: Click OK once you set the password. NOTE: For the first time login, "Enter the old password:" field is marked to "Not set". Hence, password has to be set for the first time you login and then you can change or delete the password. Allows you to enforce the option to always set strong password. Enable Strong Password This option is not set by default. Password Configuration You can define the length of your password. Min = 4, Max = 32 Password Bypass Password Change Non-Admin Setup Changes UEFI Capsule Firmware Updates Allows you to bypass the System password and the Internal HDD password, when it is set, during a system restart. Click one of the options: Disabled Default Reboot bypass Allows you to change the System password when the administrator password is set. Allow Non-Admin Password Changes This option is set by default. Allows you to determine whether changes to the setup options are allowed when an Administrator Password is set. If disabled the setup options are locked by the admin password. Allow Wireless Switch Changes This option is not set by default. Allows you to update the system BIOS via UEFI capsule update packages. Enable UEFI Capsule Firmware Updates This option is set by default. 24 Systeminstallationsprogram

25 Option PTT Security Computrace (R) CPU XD Support Admin Setup Lockout Master Password Lockout Description This option lets you control whether the Platform Trust Technology feature(ptt) is visible to OS. The options are : PTT On Enabled by Default Clear PPI ByPass for Clear Command Allows you to activate or disable the optional Computrace software. The options are: Deactivate Disable Activate Default Allows you to enable or disable the Execute Disable mode of the Processor, OS uses this feature to hinder malicious programs that exploits buffer overflow. Enable CPU XD Support Default Allows you to prevent users from entering Setup when an administrator password is set. Enable Admin Setup Lockout This option is not set by default. Allows you to disable master password support. Enable Master Password Lockout This option is not set by default. NOTE: Hard Disk password should be cleared before the settings can be changed. SMM Security Mitigation Allows you to enable or disable additional UEFI SMM Security Mitigation protection. SMM Security Mitigation This option is not set by default. Secure boot Table 27. Secure Boot Option Secure Boot Enable Secure Boot Mode Description Allows you to enable or disable the Secure Boot Feature. Secure Boot Enable Not enabled by default Changes to the Secure Boot operation mode modifies the behaviour of Secure Boot to allow evaluation of UEFI driver signatures. Choose one of the option: Deployed Mode Default Audit Mode Systeminstallationsprogram 25

26 Option Expert Key Management Description Allows you to enable or disable Expert Key Management. Enable Custom Mode This option is not set by default. The Custom Mode Key Management options are: PK Default KEK db dbx Alternativ för Intel Software Guard-tillägg Tabell 28. Intel Software Guard-tillägg Alternativ Intel SGX Enable Enclave Memory Size Beskrivning I det här fältet anger du en säker miljö för att köra kod/lagra känslig information vad gäller huvudsakligt operativsystem. Klicka på ett av följande alternativ: Inaktivera Aktiverad Programvara som regleras standard Det här alternativet ställer in SGX Enclave Reserve Memory Size (storlek på SGX Enclave-reservminnet) Klicka på ett av följande alternativ: 32 MB 64 MB 128 MB standard Performance Table 29. Performance Option Multi Core Support Intel SpeedStep C-States Control Description This field specifies whether the process has one or all cores enabled. The performance of some applications improves with the additional cores. All Default Allows you to enable or disable the Intel SpeedStep mode of processor. Enable Intel SpeedStep This option is set by default. Allows you to enable or disable the additional processor sleep states. C states This option is set by default. 26 Systeminstallationsprogram

27 Option Hyper-Thread Control Description Allows you to enable or disable the HyperThreading in the processor. Disabled Enabled Default Power management Table 30. Power Management Option AC Behavior Enable Intel Speed Shift technology Auto On Time USB Wake Support Wireless Radio Control Wake on LAN /WLAN Block Sleep Description Allows you to enable or disable the computer from turning on automatically when an AC adapter is connected. Wake on AC This option is not set by default. This option is used to enable/disable Intel Speed Shift Technology. This option is not enabled by default. Allows you to set the time at which the computer must turn on automatically. The options are: Disabled Default Every Day Weekdays Select Days This option is not set by default. Allows you to enable USB devices to wake the system from standby. Enable USB Wake Support Wake on Dell USB-C Dock Default This option if enabled, will sense the connection of the system to a wired network and subsequently disable the selected wireless radios (WLAN and/or WWAN). Upon disconnection from the wired network the selected wireless radio will be enabled. Control WLAN radio This option is not set by default. This option allows the computer to power up from the off state when triggered by a special LAN signal. Wake-up from the Standby state is unaffected by this setting and must be enabled in the operating system. This feature only works when the computer is connected to AC power supply. Disabled Default - Does not allow the system to power on by special LAN signals when it receives a wake-up signal from the LAN or wireless LAN. LAN or WLAN - Allows the system to be powered on by special LAN or WLAN signals. LAN Only - Allows the system to be powered on by special LAN signals. WLAN Only - Allows the system to be powered on by special WLAN signals. LAN with PXE Boot A wake up packet is sent to the system in either the S4 or S5 This option lets you to block entering to sleep in OS environment. This option is not set by default. Systeminstallationsprogram 27

28 Option Peak Shift Advanced Battery Charge Configuration Primary Battery Charge Configuration Description Allows you enable of disable the Peak shift feature. This feature, when enabled, minimizes the AC power usage at times of peak demand. Battery does not charge between the Peak Shift start and end time Peak Shift Start and End Time can be configured for all weekdays This option set the battery threshold value (15 % to 100 %) This option enables you to maximize the battery health. By enabling this option, your system uses the standard charging algorithm and other techniques, during the non-work hours to improve the battery health. Advanced Battery Charge Mode can be configured for all weekdays Allows you to select the charging mode for the battery. The options are: Adaptive Default Standard - Fully charges your battery at a standard rate. ExpressCharge- The battery charges over a shorter period of time using Dell s fast charging technology. Primarily AC use Custom If Custom Charge is selected, you can also configure Custom Charge Start and Custom Charge Stop. NOTE: All charging modes may not be available for all the batteries. Post behavior Table 31. POST Behavior Option Adapter Warnings Numlock Enable Fn Lock Options Fastboot Description Allows you to enable or disable the system setup (BIOS) warning messages when you use certain power adapters. Enable Adapter Warnings Default Allows you to enable or disable the Numlock function when the system boots. Enable Numlock Default Allows you to let hot key combinations Fn + Esc toggle the primary behavior of F1 F12, between their standard and secondary functions. If you disable this option, you cannot dynamically toggle the primary behavior of these keys. Fn Lock Default Click one of the following options: Lock Mode Disable/Standard Default Lock Mode Enable/Secondary Allows you to speed up the boot process by bypassing some of the compatibility steps. Click one of the following options: Minimal Default Thorough Auto 28 Systeminstallationsprogram

29 Option Extended BIOS POST Time Full Screen Logo Warnings and Errors MAC Address Pass- Through Description Allows you to create an additional preboot delay. Click one of the following options: 0 seconds Default 5 seconds 10 seconds Allows you to display full screen logo, if your image matches screen resolution. Enable Full Screen Logo This option is not set by default. Allows you to select different options to either stop, prompt and wait for user input, continue when warnings are detected but pause on errors, or continue when either warnings or errors are detected during the POST process. Click one of the following options: Prompt on Warnings and Errors Default Continue on Warnings Continue on Warnings and Errors This feature replaces the external NIC MAC address (in a supported dock or dongle) with selected MAC address from the system. Click one of the following options: Passthrough MAC Address Default Integrated NIC 1 MAC Address Disabled Virtualization Support (virtualiseringsstöd) Tabell 32. Virtualization Support (virtualiseringsstöd) Alternativ Virtualization VT for Direct I/O Beskrivning Det här alternativet anger huruvida en VMM (Virtual Machine Monitor virtuell maskinövervakning) kan använda den extra maskinvarukapaciteten genom Intels virtualiseringsteknik. Enable Intel Virtualization Technology (aktivera Intels virtualiseringsteknik) Det här alternativet är inställt som standard. Aktiverar eller inaktiverar VMM (Virtual Machine Monitor) vad gäller användning av ytterligare maskinvarufunktioner från Intels virtualiseringsteknik för direkta indata/utdata. Enable VT for Direct I/O (aktivera VT för direkta indata/utdata) Det här alternativet är inställt som standard. Systeminstallationsprogram 29

30 Wireless options Table 33. Wireless Option Wireless Switch Wireless Device Enable Description Allows to set the wireless devices that can be controlled by the wireless switch. The options are: WLAN Bluetooth All the options are enabled by default. Allows you to enable or disable the internal wireless devices. The options are: WLAN Bluetooth All the options are enabled by default. Maintenance (underhåll) Tabell 34. Maintenance (underhåll) Alternativ Service Tag Asset Tag BIOS Downgrade Data Wipe BIOS-återställning Beskrivning Visar datorns servicenummer. Gör att du kan skapa en systeminventariebeteckning om det inte redan har gjorts. Det här alternativet är inte inställt som standard. Här kan du se tidigare revisioner av systemets fasta programvara. Allow BIOS Downgrade (tillåt BIOS-nedgradering) Det här alternativet är inställt som standard. Gör det möjligt för användare att radera data på ett säkert sätt från alla interna lagringsenheter. Wipe on Next Boot Det här alternativet är inte inställt som standard. BIOS Recovery from Hard Drive (BIOS-återställning från hårddisken) det här alternativet är angett som standard. Gör att du kan återställa det skadade BIOS från en återställningsfil på hårddisken eller en extern USB-nyckel. BIOS Auto-Recovery (automatisk BIOS-återställning) gör att du kan återställa BIOS automatiskt. OBS Fältet BIOS Recovery from Hard Drive (BIOS-återställning från hårddisken) ska vara aktiverat. Always perform Integrity Check (utför alltid integritetskontroll) utför integritetskontroll vid varje start. System Logs (systemloggar) Tabell 35. Systemloggar Alternativ BIOS events Beskrivning Här kan du visa och rensa BIOS-händelser under självtest. 30 Systeminstallationsprogram

31 Alternativ Thermal Events Power Events Beskrivning Här kan du visa och rensa termohändelser under självtest. Här kan du visa och rensa strömhändelser under självtest. SupportAssist System Resolution Table 36. SupportAssist System Resolution Option Auto OS Recovery Threshold SupportAssist OS Recovery Description The Auto OS Recovery threshold setup options controls the automatic flow for SupportAssist System Resolution Console and for Dell OS Recovery Tool. The options are: Default 3 The SupportAssist OS Recovery option will enable or disable the boot flow for SupportAssist OS Recovery tool in the event of certain system errors. This option is not set by default. Startsekvens Med Boot Sequence (startsekvens) kan du förbigå den startenhetsordning som är definierad i systemkonfigurationsprogrammet och starta direkt från en specificerad enhet (till exempel en optisk enhet eller hårddisk). Under självtest (POST), när Dell-logotypen visas, kan du: Starta systeminstallationsprogrammet genom att trycka på tangenten F2 Öppna engångsstartmenyn genom att trycka på tangenten F12 Engångsstartmenyn visar de enheter som du kan starta från, inklusive diagnostikalternativet. Alternativ i startmenyn: Borttagbar enhet (om sådan finns) STXXXX-enhet OBS XXX anger numret på SATA-enheten. Optisk enhet (om sådan finns) SATA-hårddisk (om sådan finns) Diagnostik OBS Om du väljer Diagnostics (Diagnostik) visas skärmen epsa diagnostics (epsa-diagnostik). Startsekvensskärmen visar även alternativet att öppna systeminstallationsskärmen. Uppdatera BIOS i Windows Vi rekommenderar att du uppdaterar BIOS (systeminstallationsprogrammet) när moderkortet byts ut eller om det finns en uppdatering. För bärbara datorer ser du till att batteriet är fulladdat och anslutet till ett eluttag. OBS Om BitLocker är aktiverad måste den avbrytas före uppdatering av system-bios och återaktiveras efter att BIOSuppdateringen är klar. 1. Starta om datorn. 2. Gå till Dell.com/support. Ange Service Tag (Servicenummer) eller Express Service Code (Expresskod) och klicka på Submit (Skicka). Klicka på Detect Product (identifiera produkt) och följ sedan anvisningarna på skärmen. 3. Om du inte kan detektera eller hitta servicenumret klickar du på Choose from all products (Välj bland alla produkter). Systeminstallationsprogram 31

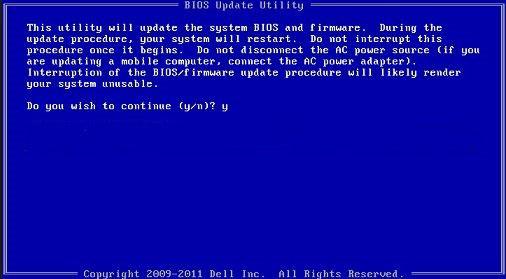

32 4. Välj kategorin Products (produkter) i listan. OBS Välj rätt kategori så att du kommer till produktsidan 5. Välj datormodell. Nu visas sidan Product Support (Produktsupport) för din dator. 6. Klicka på Get drivers (skaffa drivrutiner) och sedan på Drivers and Downloads (drivrutiner och hämtningar). Avsnittet Drivers and Downloads (drivrutiner och hämtningar) visas. 7. Klicka på Find it myself (jag hittar själv). 8. Klicka på BIOS för att visa BIOS-versionerna. 9. Identifiera den senaste BIOS-filen och klicka på Download (hämta). 10. Välj den hämtningsmetod du föredrar i Please select your download method below window (Välj hämtningsmetod); klicka på Download Fil (Hämta fil). Fönstret File download (Filhämtning) visas. 11. Klicka på Save (Spara) för att spara filen på datorn. 12. Klicka på Run (Kör) för att installera de uppdaterade BIOS-inställningarna på datorn. Följ anvisningarna på skärmen. Uppdatera system-bios med hjälp av en USB-flashenhet Om systemet inte kan läsas in i Windows, men du ändå behöver uppdatera BIOS, hämtar du BIOS-filen med hjälp av ett annat system och sparar den på en startbar USB-flashenhet. OBS Du behöver använda en startbar USB-flashenhet. Mer information finns i följande artikel: support/article/sln143196/ 1. Hämta.exe-filen för BIOS-uppdatering till ett annat system. 2. Kopiera filen, t.ex. O9010A12.EXE, till den startbara USB-flashenheten. 3. Sätt i USB-flashenheten i systemet som behöver BIOS-uppdateringen. 4. Starta om systemet och tryck på F12 när startfönstret med Dell-logotypen visas, så att du ser engångsstartmenyn. 5. Med piltangenterna väljer du USB Storage Device (USB-lagringsenhet) och klicka på Return (återgå). 6. Systemet kommer att starta en Diag C:\>-prompt. 7. Kör filen genom att skriva det fullständiga filnamnet, t.ex. O9010A12.exe, och trycka på Enter. 8. BIOS-uppdateringsverktyget läses in. Följ anvisningarna på skärmen. Figur 1. DOS-skärmen för BIOS-uppdatering Uppdatera Dell BIOS i Linux- och Ubuntu-miljöer Om du vill uppdatera system-bios i en Linux-miljö till exempel Ubuntu, se 32 Systeminstallationsprogram

33 System- och installationslösenord Tabell 37. System- och installationslösenord Lösenordstyp Systemlösenord Installationslösenord Beskrivning Lösenord som du måste ange för att logga in till systemet. Lösenord som du måste ange för att öppna och göra ändringar i datorns BIOS-inställningar. Du kan skapa ett systemlösenord och ett installationslösenord för att skydda datorn. CAUTION Lösenordsfunktionerna ger dig en grundläggande säkerhetsnivå för informationen på datorn. CAUTION Vem som helst kan komma åt informationen som är lagrad på datorn om den inte är låst och lämnas utan tillsyn. OBS Funktionen för system- och installationslösenord är inaktiverad. Tilldela ett systeminstallationslösenord Du kan endast tilldela ett nytt system- eller administratörslösenord när statusen är Ej inställt. Starta systeminstallationsprogrammet genom att trycka på <F2> omedelbart efter det att datorn startats eller startats om. 1. På skärmen System BIOS (system-bios) eller System Setup (systeminstallation) väljer du Security (säkerhet) och trycker på Retur. Skärmen Security (säkerhet) visas. 2. Välj system-/administratörslösenord och skapa ett lösenord i fältet Ange det nya lösenordet. Använd följande rekommendationer för systemlösenordet: Ett lösenord kan ha upp till 32 tecken Lösenordet kan innehålla siffrorna 0 till 9 Endast små bokstäver är giltiga, stora bokstäver är inte tillåtna. Endast följande specialtecken är tillåtna, blanksteg, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3. Skriv in lösenordet som du angav tidigare i fältet Bekräfta nytt lösenord och klicka på OK. 4. Tryck på Esc så blir du ombedd att spara ändringarna. 5. Tryck på Y för att spara ändringarna. Datorn startar om. Radera eller ändra ett befintligt systeminstallationslösenord Kontrollera att Password Status (lösenordstatus) är Unlocked (upplåst) (i systeminstallationsprogrammet) innan du försöker radera eller ändra ett befintligt system- och/eller installationslösenord. Du kan inte ta bort eller ändra ett befintligt system- eller installationslösenord om Password Status (lösenordsstatus) är låst. Starta systeminstallationsprogrammet genom att trycka på F2 omedelbart efter det att datorn startats eller startats om. 1. På skärmen System BIOS (System-BIOS) eller System Setup (Systeminstallation) väljer du System Security (Systemsäkerhet) och trycker på Enter. Skärmen System Security (Systemsäkerhet) visas. 2. På skärmen System Security (Systemsäkerhet), kontrollera att Password Status (Lösenordstatus) är Unlocked (Olåst). 3. Välj System Password (Systemlösenord), ändra eller radera det befintliga systemlösenordet och tryck på Enter eller Tab. 4. Välj Setup Password (Installationslösenord), ändra eller radera det befintliga installationslösenordet och tryck på Enter eller Tab. OBS Om du ändrar system- och/eller installationslösenord, mata då in det nya lösenordet när du uppmanas till det. Om du raderar system- och/eller installationslösenordet måste du bekräfta raderingen när du uppmanas. 5. Tryck på Esc så blir du ombedd att spara ändringarna. Systeminstallationsprogram 33

34 6. Tryck på Y för att spara ändringarna och avsluta systeminstallationsprogrammet. Datorn startar om. 34 Systeminstallationsprogram

35 6 Programvara och felsökning Operativsystem Tabell 38. Operativsystem Operativsystem Operativsystem som stöds Windows 10 Home (64-bitars) Windows 10 Professional (64-bitars) Windows 10 Professional S läge Windows 10 Professional inbäddad (endast OEM kunder) Ubuntu LTS (64 bit) Skapa en USB-återställningsenhet för Windows Skapa en återställningsskiva för att felsöka och åtgärda problem som kan uppstå med Windows. En tom USB-flashenhet med en kapacitet på minst 16 GB krävs för att skapa återställningsenheten. OBS Den här processen kan ta upp till en timme att slutföra. OBS Följande steg kan variera beroende på vilken version av Windows som är installerad. På Microsofts supportwebbplats hittar du de senaste instruktionerna. 1. Anslut USB-flashenheten till datorn. 2. Skriv Recovery (återställning) i Windows Search. 3. I sökresultaten klickar du på Create a recovery drive (skapa en återställningsenhet). Fönstret User Account Control (kontroll av användarkonto) visas. 4. Klicka på Yes (ja) för att fortsätta. Fönstret Recovery Drive (återställningsenhet) visas. 5. Välj Back up system files to the recovery drive (säkerhetskopiera systemfiler till återställningsenheten) och klicka på Nästa. 6. Välj USB-flashenheten och klicka på Nästa. Du ser ett meddelande där det står att alla data på USB-flashenheten kommer att tas bort. 7. Klicka på Skapa. 8. Klicka på Avsluta. Mer information om att installera om Windows med hjälp av USB -återställningsenheten hittar du i avsnittet Felsökning i produktens Servicehandbok på Hämta drivrutiner för 1. Slå på den bärbara datorn. 2. Gå till Dell.com/support. 3. Klicka på Product Support (produktsupport), ange servicenumret för den bärbara datorn och klicka sedan på Submit (skicka). OBS Om du inte har servicenumret använder du funktionen för automatisk identifiering eller slår upp modellen för din bärbara dator manuellt. 4. Klicka på Drivers and Downloads (drivrutiner och hämtningar). 5. Välj det operativsystem som är installerat på den bärbara datorn. 6. Bläddra nedåt på sidan och välj den drivrutin som ska installeras. 7. Tryck på Download File (hämta fil) för att ladda ner drivrutinen för dinbärbara dator. Programvara och felsökning 35

36 8. Navigera till mappen där du sparade drivrutinfilen när hämtningen är klar. 9. Dubbelklicka på ikonen för drivrutinsfilen och följ anvisningarna på skärmen. 36 Programvara och felsökning

37 7 Få hjälp Ämnen: Kontakta Dell Kontakta Dell Kontakta Dell OBS Om du inte har en aktiv Internet-anslutning kan du hitta kontaktinformationen på ditt inköpskvitto, förpackning, faktura eller i Dells produktkatalog. Dell erbjuder flera alternativ för support och service online och på telefon. Tillgängligheten varierar beroende på land och produkt och vissa tjänster kanske inte finns i ditt område. Gör så här för att kontakta Dell för försäljningsärenden, teknisk support eller kundtjänst: 1. Gå till Dell.com/support. 2. Välj supportkategori. 3. Välj land eller region i listrutan Choose A Country/Region (välj land/region) längst ner på sidan. 4. Välj lämplig tjänst eller supportlänk utifrån dina behov. Kontakta Dell OBS Om du inte har en aktiv Internet-anslutning kan du hitta kontaktinformationen på ditt inköpskvitto, förpackning, faktura eller i Dells produktkatalog. Dell erbjuder flera alternativ för support och service online och på telefon. Tillgängligheten varierar beroende på land och produkt och vissa tjänster kanske inte finns i ditt område. Gör så här för att kontakta Dell för försäljningsärenden, teknisk support eller kundtjänst: 1. Gå till Dell.com/support. 2. Välj supportkategori. 3. Välj land eller region i listrutan Choose A Country/Region (välj land/region) längst ner på sidan. 4. Välj lämplig tjänst eller supportlänk utifrån dina behov. Få hjälp 37
