Stationär Inspiron-speldator Konfigurering och specifikationer

Transkript

1 Stationär Inspiron-speldator Konfigurering och specifikationer Datormodell: Inspiron 5675 Regleringsmodell: D27M Regleringstyp: D27M001

2 Anmärkningar, försiktighetsbeaktanden och varningar OBS: OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten. VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger information om hur du undviker problemet. VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall. Copyright 2017 Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare Rev. A00

3 Innehåll Konfigurera datorn... 4 Vyer... 9 Framsida...9 Baksida Bakpanel Specifikationer Mått och vikt Systeminformation...14 Minne...15 Portar och kontakter...15 Mediakortläsare Kommunikation Ljud...16 Förvaring...17 Märkeffekter Video...18 Datormiljö...19 Dell Light Bar Controller...20 Få hjälp och kontakta Dell...21 Resurser för självhjälp Kontakta Dell

4 Konfigurera datorn 1 Anslut tangentbordet och musen 2 Anslut nätverkskabeln valfritt. 4

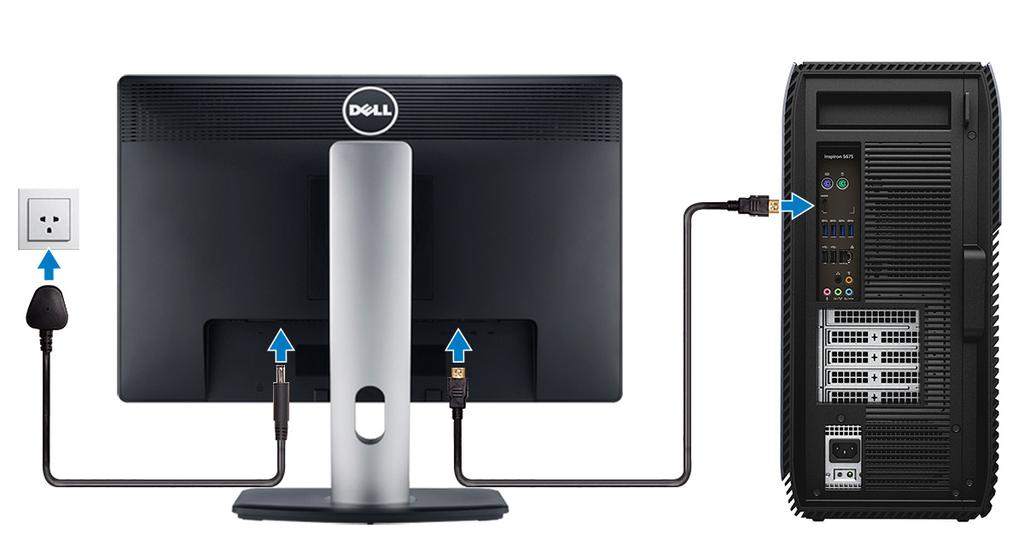

5 3 Anslut bildskärmen. 4 Anslut strömkabeln. 5

6 5 Tryck på strömbrytaren. 6

7 6 Avsluta installationen av operativsystemet. För Windows: a) Anslut till ett nätverk. b) Logga in till ditt Microsoft-konto eller skapa ett nytt konto. För Ubuntu: Slutför inställningen genom att följa anvisningarna på skärmen. 7

8 7 Hitta Dell-appar i Windows. Tabell 1. Hitta Dell-appar Registrera datorn Dell Hjälp & Support SupportAssist Kontrollera och uppdatera datorn 8

9 Vyer Framsida 1 Tunn optisk enhet Läser från och skriver till CD-, DVD- och Blu ray-skivor. 2 Optiskt enhetsfack Ger åtkomst till en andra optisk enhet (säljs separat). 9

10 3 USB 3.1-port, Generation 1 (Type C)-port (endast med datorer som levereras med AMD Ryzen 3-/Ryzen 5-/Ryzen 7-processorer) Anslut kringutrustning såsom externa lagringsenheter, skrivare och externa bildskärmar. Ger dataöverföringshastigheter på upp till 5 Gbit/s. 4 Headsetport Anslut ett par hörlurar eller ett headset (kombination med hörlurar och mikrofon). 5 USB 3.1-port, Generation 1 Anslut kringutrustning såsom lagringsenheter och skrivare. Ger dataöverföringshastigheter på upp till 5 Gbit/s. 6 USB 2.0-portar (2) Anslut kringutrustning såsom lagringsenheter och skrivare. Ger dataöverföringshastigheter på upp till 480 Mbit/s. 7 Mediakortläsare Läser från och skriver till mediakort. 8 USB 3.0-port med PowerShare Anslut kringutrustning såsom lagringsenheter och skrivare. Ger dataöverföringshastigheter på upp till 5 Gbit/s. Med PowerShare kan du ladda USB-enheter även när datorn är avstängd. OBS: Om datorn är avstängd eller i viloläge måste du ansluta nätadaptern för att ladda dina enheter med PowerShare-porten. Du måste aktivera den här funktionen i BIOS installationsprogram. OBS: Vissa USB-enheter kanske inte laddar när datorn är avstängd eller i viloläge. I sådana fall slår du på datorn för att ladda enheten. 9 Utmatningsknappar för optiska enheter (2) Tryck för att öppna eller stänga den optiska enheten. 10 Strömbrytare Tryck på den här knappen om du vill starta datorn när den är avstängd, i strömsparläge eller i viloläge. Tryck för att sätta datorn i strömsparläge om den är påslagen. Tryck in och håll nedtryckt för att tvinga en avstängning av datorn. OBS: Du kan anpassa strömbrytarens funktion i Energialternativ. Mer information finns i Jag och min Dell på 10

11 Baksida 1 Strömport Anslut en nätsladd för att förse datorn med ström. 2 Knapp för strömförsörjningsdiagnostik Tryck på knappen för att kontrollera status hos strömförsörjningen. 3 Lampa för strömförsörjningsdiagnostik Indikerar status hos strömförsörjningen. 4 Föreskriftsetikett Innehåller information om föreskrifter för datorn. 11

12 5 Serviceetikett Service Tag-numret är en unik alfanumerisk identifiering som gör det möjligt för en Dell-servicetekniker att identifiera maskinvarukomponenterna i datorn och komma åt garantiinformation. 6 PCI-Express-kortplatser (4) Anslut ett PCI-Express-kort, t.ex. grafik-, ljud- eller nätverkskort för att förbättra datorns funktioner och kapacitet. 7 Hänglåsringar Fäst ett vanligt hänglås för att förhindra obehörig åtkomst till insidan av datorn. Bakpanel 1 PS/2-port (mus) Anslut en PS/2-mus. 2 PS/2-port (tangentbord) Anslut ett PS/2-tangentbord. 12

13 3 HDMI-port (endast med datorer som levereras med AMD Quad-Core APUprocessorer) Anslut en TV eller annan HDMI-in-aktiverad enhet. Ger bild- och ljudutgång. 4 USB 3.1-port, Generation 1 (2) Anslut kringutrustning såsom lagringsenheter och skrivare. Ger dataöverföringshastigheter på upp till 5 Gbit/s. 5 USB 2.0-portar (2) Anslut kringutrustning såsom lagringsenheter och skrivare. Ger dataöverföringshastigheter på upp till 480 Mbit/s. 6 Bakre port för Vä/hö-surroundljud Anslut till ljudutgångsenheter som högtalare och förstärkare. I en konfiguration med ett 5.1-högtalarsystem ansluter du de bakre vänstra och bakre högra högtalarna. 7 Mikrofonport Anslut en extern mikrofon för att ge ljud in. 8 Linjeutgång/främre port för vä/hö-surroundljud Anslut till ljudutgångsenheter som högtalare och förstärkare. Om du har ett surroundhögtalarsystem ansluter du den främre vänstra och högra högtalaren till den här porten. 9 Linjeingång/sidoport för vä/hö-surroundljud Anslut inspelnings- och uppspelningsenheter, till exempel en mikrofon eller CDspelare. Om du har ett surroundhögtalarsystem ansluter du den vänstra och högra högtalaren på sidorna till den här porten. 10 Mitt-/subwooferport för Vä/hö-surroundljud Anslut bashögtalaren. 11 Nätverksport Anslut till en Ethernet-kabel (RJ45) från en router eller ett bredbandsmodem för åtkomst till nätverk och Internet. 12 USB 3.1-port, Generation 1 (2) (endast med datorer som levereras med AMD Ryzen 3-/Ryzen 5-/Ryzen 7-processorer) Anslut kringutrustning såsom lagringsenheter och skrivare. Ger dataöverföringshastigheter på upp till 5 Gbit/s. 13

14 Specifikationer Mått och vikt Tabell 2. Mått och vikt Höjd Bredd Djup Vikt (max) 458,86 mm (18,07 tum) 216 mm (8,5 tum) 437,53 mm (17,23 tum) 13,742 kg (30,27 lb) OBS: Vikten på din dator varierar beroende på konfigurationen som beställts och variationer i tillverkningen. Systeminformation Tabell 3. Systeminformation Datormodell Inspiron 5675 Processor Systemkretsuppsättning AMD Ryzen X AMD Ryzen X AMD Ryzen AMD Ryzen 3 7:e generationens AMD A Quad-Core APU med Radeon R7- grafik 7:e generationens AMD A Quad-Core APU med Radeon R7- grafik AMD Promontory X370 14

15 Minne Tabell 4. Minne Kortplatser Två UDIMM-kortplatser Typ DDR4 Hastighet MHz (65 W) Konfigurationer som stöds 4 GB, 8 GB, 16 GB, 24 GB och 32 GB Portar och kontakter Tabell 5. Portar och kontakter Extern Nätverk USB Ljud/video En RJ45-port En USB 3,0-port med PowerShare En USB 3.1-port, Generation 1 (Type C) (endast med datorer som levereras med AMD Ryzen 3-/Ryzen 5-/Ryzen 7-processorer) Två USB 3.1-portar, Generation 1 (endast med datorer som levereras med AMD Ryzen 3-/Ryzen 5-/Ryzen 7-processorer) Tre USB 3.1-portar, Generation 1 Fyra USB 2.0-portar En HDMI-port (endast med datorer som levereras med AMD Quad-Core APU-processorer) En mikrofonport En bakre port för Vä/hö-surroundljud En linjeutgång/främre port för vä/hö-surroundljud En linjeingång/sidoport för vä/hösurroundljud 15

16 Extern En mitt-/bashögtalarport för LFEsurroundljud Mediakortläsare Tabell 6. Mediakortläsare Typ Kort som stöds En 3-i-1-kortplats SD-kort SDHC-kort (SD High Capacity) SDXC-kort (SD Extended Capacity) Kommunikation Tabell 7. Kommunikation Ethernet Wireless (trådlöst) Ethernet 10/100/1000 Mbps Ethernetstyrenhet inbyggd på moderkortet M a/b/g/n Bluetooth 4.2 Ljud Tabell 8. Ljud Styrenhet Typ Realtek ALC3861 Inbyggd 7.1-kanaligt Intel högdefinitionsljud 16

17 Förvaring Tabell 9. Förvaring Gränssnitt Halvledarenhet AMD Quad-Core APUprocessor SATA 6 Gbit/s En M.2-enhet (SATA) AMD Ryzen 3-/Ryzen 5-/ Ryzen 7-processor SATA 6 Gbit/s PCIe/NVMe En M.2-enhet (SATA) En M.2-enhet (PCIe/ NVMe) Hårddisk Optisk enhet En 2,5-tums hårddisk Två 3,5-tums hårddiskar En 9,5 mm tunn optisk enhet En optisk enhet (säljs separat) Kapacitet Hårddisk SSD Upp till 2 TB Upp till 256 GB Märkeffekter Tabell 10. Märkeffekt Typ Inspänning Infrekvens 300 W 460 W 850 W (endast med datorer som levereras med AMD Ryzen 3-/Ryzen 5-/Ryzen 7-processorer) 100 VAC VAC 50 Hz - 60 Hz 17

18 Inström Temperaturintervall Drift Förvaring 4,5 A/8,0 A/9,0 A/10,0A 5 C till 50 C (41 F till 122 F) - 40 C till 70 C (- 40 F till 158 F) Video Tabell 11. Video Styrenhet Minne Inbyggt AMD 3 :e generationen (UMA) (endast med datorer som levereras med AMD Quad-Core APUprocessorer) Delat systemminne Separat AMD RX 560 AMD RX 570 AMD RX 580 NV GTX 1060 En PCI-Express X16, enkel bredd/dubbel bredd, full längd (maximalt 10,5 tum) Två PCI-Express X16, enkel bredd/dubbel bredd, full längd (maximalt 10,5 tum) (endast med datorer som levereras med AMD Ryzen 3-/Ryzen 5-/Ryzen 7- processorer) OBS: Grafikkonfiguratione n på skrivbordet varierar beroende på vilken grafikkortskonfigura tion som har beställts. 2 GB GDDR5 4 GB GDDR5 6 GB GDDR5 18

19 Inbyggt Separat 8 GB GDDR5 Datormiljö Luftburen föroreningsnivå: G1 enligt ISA-S Tabell 12. Datormiljö Temperaturintervall Relativ luftfuktighet (maximalt) Drift 0 C till 35 C (32 F till 95 F) 10 % till 90 % (ickekondenserande) Förvaring -40 C till 65 C (-40 F till 149 F) 0 % till 95 % (icke kondenserande) Vibration (maximal) * 0,66 g RMS 1,30 g RMS Stöt (max): 110 G 160 G Höjd över havet (maximal): 15,2 m till 3048 m ( 50 fot till fot) 15,2 m till m ( 50 fot till fot) * Mätt med ett slumpmässigt vibrationsspektrum som simulerar användarmiljön. Mätt med en 2 ms halvsinuspuls när hårddisken används. Mätt med en 2 ms halvsinuspuls när hårddisken är i parkerat läge. 19

20 Dell Light Bar Controller Med Dell Light Bar Controller kan du tända eller släcka chassilamporna. 1 Klicka på Start Dell Light Bar Controller. 2 Klicka på Dell Light Bar Controller och välj On (på) för att tända eller Off (av) för att släcka chassilamporna. Hämta Dell Light Bar Controller från om programmet inte finns tillgängligt på din dator. 20

21 Få hjälp och kontakta Dell Resurser för självhjälp Du kan få information och hjälp för Dells produkter och tjänster med följande resurser för självhjälp: Tabell 13. Resurser för självhjälp Information om Dells produkter och tjänster Dell Hjälp & Support-appen Kom igång-appen Komma åt hjälp Onlinehjälp för operativsystemet Felsökningsinformation, användarhandböcker, installationsanvisningar, produktspecifikationer, tekniska hjälpbloggar, programuppdateringar osv. Lär dig mer om ditt operativsystem, inställning och användning av din dator, säkerhetskopiering av data, diagnostik osv. I Windows anger du Help and Support och trycker på retur Se Jag och min Dell på support/manuals. Kontakta Dell Om du vill kontakta Dell med frågor om försäljning, teknisk support eller kundtjänst, se 21

22 OBS: Tillgängligheten varierar mellan land och produkt och vissa tjänster kanske inte finns tillgängliga i ditt land. OBS: Om du inte har en aktiv internetanslutning så hittar du information på inköpsfakturan, följesedeln, räkningen eller Dells produktkatalog. 22
