1 Dell Vostro 5470 Ägarens handbok Regleringsmodell: P41G Regleringstyp: P41G002

2 Upplysningar och varningar OBS: Ger viktig information som kan hjälpa dig att få ut mer av datorn. CAUTION: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger information om hur du undviker problemet. VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall Dell Inc. Varumärken som återfinns i denna text: Dell, DELL-logotypen, Dell Precision, Precision ON,ExpressCharge, Latitude, Latitude ON, OptiPlex, Vostro och Wi-Fi Catcher är varummärken som tillhör Dell Inc. Intel, Pentium, Xeon, Core, Atom, Centrino och Celeron är registrerade varumärken eller varumärken som tillhör Intel Corporation i USA och andra länder. AMD är ett registrerat varumärke och AMD Opteron, AMD Phenom, AMD Sempron, AMD Athlon, ATI Radeon och ATI FirePro är varumärken som tillhör Advanced Micro Devices, Inc. Microsoft, Windows, MS-DOS, Windows Vista, Windows Vistastartknappen och Office Outlook är antingen varumärken eller registrerade varumärken som tillhör Microsoft i USA och/eller andra länder. Blu-ray Disc är ett varumärke som tillhör Blu-ray Disc Association (BDA) och är licensierad för användning på skivor och i spelare. Bluetooth -ordmärket är ett registrerat varumärke som tillhör Bluetooth SIG, Inc. och används av Dell Inc. under licens. Wi-Fi är ett registrerat varumärke som tillhör Wireless Ethernet Compatibility Alliance, Inc Rev. A00

3 Innehåll 1 Arbeta med datorn... 5 Innan du arbetar inuti datorn...5 Stänga av datorn...6 När du har arbetat inuti datorn Ta bort och installera komponenter...7 Rekommenderade verktyg...7 Systemöversikt... 7 Ta bort kåpan...8 Installera kåpan Ta bort batteriet Installera batteriet Ta bort hårddisken...12 Installera hårddisken Ta bort knappcellsbatteriet...13 Installera knappcellsbatteriet...14 Ta bort WLAN-kortet Installera WLAN kortet Ta bort msata SSD-kortet Installera msata SSD-kortet Ta bort systemfläkten Installera systemfläkten...18 Ta bort kylflänsen Installera kylflänsen...20 Ta bort minnet...20 Installera minnet Ta bort moderkortet Installera moderkortet Ta bort högtalarna Installera högtalarna Ta bort bildskärmsmonteringen...25 Installera bildskärmsmonteringen...27 Ta bort bildskärmsramen...27 Installera bildskärmsramen Ta bort bildskärmspanelen Installera bildskärmspanelen Ta bort kameran...31 Installera kameran...32

4 3 Systeminstallationsprogrammet...33 Översikt av systeminstallationsprogrammet Startsekvens Navigeringstangenter...33 Uppdatera BIOS Alternativ i systeminstallationsprogrammet Felsökning...37 Förbättrad systemutvärderingsdiagnostik före start (epsa)...37 Lampor för batteristatus Lampor för enhetsstatus...38 Pipkoder Specifikationer...39 Teknisk specifikation Kontakta Dell...45 Kontakta Dell...45

5 Arbeta med datorn 1 Innan du arbetar inuti datorn Följ säkerhetsanvisningarna nedan för att skydda dig och datorn mot potentiella skador. Om inget annat anges förutsätts i varje procedur i det här dokumentet att följande villkor har uppfyllts: Du har läst säkerhetsinformationen som medföljde datorn. En komponent kan ersättas eller om du köper den separat monteras i omvänd ordning jämfört med borttagningsproceduren. VARNING: Innan du gör något arbete i datorn ska du läsa säkerhetsanvisningarna som medföljde datorn. Mer säkerhetsinformation finns på hemsidan för regelefterlevnad på CAUTION: Många reparationer får endast utföras av en behörig tekniker. Du bör bara felsöka och utföra enkla reparationer som beskrivs i produktdokumentationen eller enligt instruktionerna från supportteamet online eller per telefon. Skada som uppstår p.g.a. service som inte godkänts av Dell täcks inte av garantin. Läs och följ säkerhetsanvisningarna som medföljer produkten. CAUTION: Undvik elektrostatiska urladdningar genom att jorda dig. Använd ett antistatarmband eller vidrör en omålad metallyta (till exempel en kontakt på datorns baksida) med jämna mellanrum. CAUTION: Hantera komponenter och kort varsamt. Rör inte komponenterna eller kontakterna på ett kort. Håll kortet i kanterna eller i metallfästet. Håll alltid en komponent, t.ex. en processor, i kanten och aldrig i stiften. CAUTION: När du kopplar bort en kabel ska du alltid dra i kontakten eller i dess dragflik, inte i själva kabeln. Vissa kablar har kontakter med låsflikar. Tryck i så fall in låsflikarna innan du kopplar ur kabeln. Dra isär kontakterna rakt ifrån varandra så att inga kontaktstift böjs. Se även till att båda kontakterna är korrekt inriktade innan du kopplar in kabeln. OBS: Färgen på datorn och vissa komponenter kan skilja sig från dem som visas i det här dokumentet. För att undvika att skada datorn ska du utföra följande åtgärder innan du börjar arbeta i den. 1. Se till att arbetsytan är ren och plan så att inte datorkåpan skadas. 2. Stäng av datorn (se Stänga av datorn). CAUTION: Nätverkskablar kopplas först loss från datorn och sedan från nätverksenheten. 3. Koppla bort alla externa kablar från datorn. 4. Koppla loss datorn och alla anslutna enheter från eluttagen. 5. Tryck och håll ned strömbrytaren när datorn är urkopplad så att moderkortet jordas. 6. Ta bort kåpan. CAUTION: Jorda dig genom att röra vid en omålad metallyta, till exempel metallen på datorns baksida, innan du vidrör något inuti datorn. Medan du arbetar bör du med jämna mellanrum röra vid en olackerad metallyta för att avleda statisk elektricitet som kan skada de inbyggda komponenterna. 5

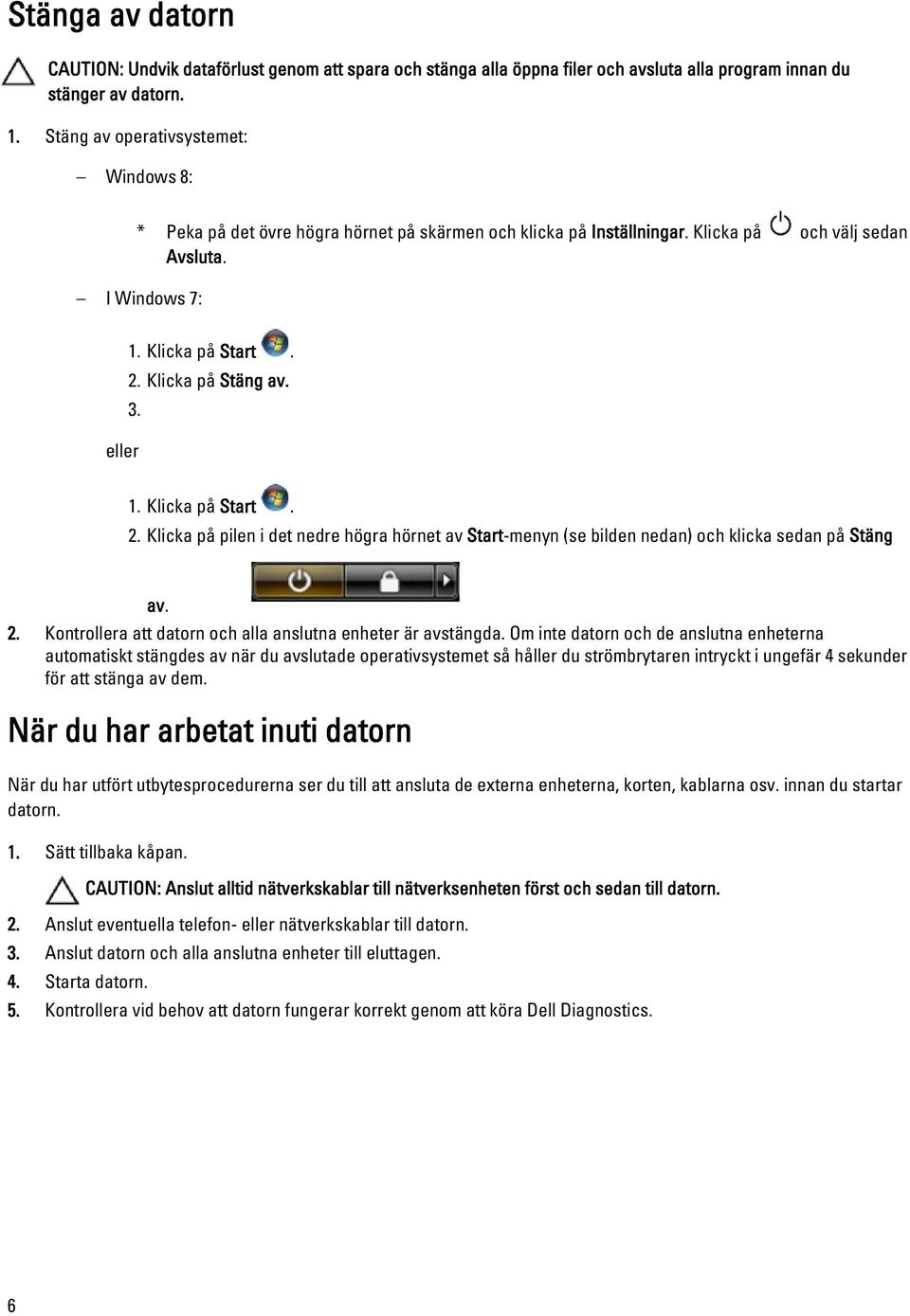

6 Stänga av datorn CAUTION: Undvik dataförlust genom att spara och stänga alla öppna filer och avsluta alla program innan du stänger av datorn. 1. Stäng av operativsystemet: Windows 8: * Peka på det övre högra hörnet på skärmen och klicka på Inställningar. Klicka på och välj sedan Avsluta. I Windows 7: 1. Klicka på Start. 2. Klicka på Stäng av. 3. eller 1. Klicka på Start. 2. Klicka på pilen i det nedre högra hörnet av Start-menyn (se bilden nedan) och klicka sedan på Stäng av. 2. Kontrollera att datorn och alla anslutna enheter är avstängda. Om inte datorn och de anslutna enheterna automatiskt stängdes av när du avslutade operativsystemet så håller du strömbrytaren intryckt i ungefär 4 sekunder för att stänga av dem. När du har arbetat inuti datorn När du har utfört utbytesprocedurerna ser du till att ansluta de externa enheterna, korten, kablarna osv. innan du startar datorn. 1. Sätt tillbaka kåpan. CAUTION: Anslut alltid nätverkskablar till nätverksenheten först och sedan till datorn. 2. Anslut eventuella telefon- eller nätverkskablar till datorn. 3. Anslut datorn och alla anslutna enheter till eluttagen. 4. Starta datorn. 5. Kontrollera vid behov att datorn fungerar korrekt genom att köra Dell Diagnostics. 6

7 Ta bort och installera komponenter 2 Det här avsnittet ger detaljerad information om hur man tar bort och installerar komponenter i datorn. Rekommenderade verktyg Procedurerna i detta dokument kan kräva att följande verktyg används: Liten spårskruvmejsel Stjärnskruvmejsel Liten plastrits Systemöversikt Bilden nedan visar insidan av den bakre delen av datorn när baskåpan har tagits bort. Hänvisningarna visar namnen och komponenternas layout inuti datorn. Figur 1. Vy från insidan - baksida 1. systemfläkten 2. WLAN-kortet 3. knappcellsbatteri 4. högtalare 5. batteri 6. högtalare 7

8 7. hårddisken 8. systemfläkten 9. moderkortet 10. minnesmodul 11. kylfläns Ta bort kåpan 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort skruvarna som håller fast kåpan i datorn. 3. Bänd upp baslocket längs kanterna för att lossa på det. 8

9 4. Lyft och ta ut baskåpan ur datorn. 9

10 Installera kåpan 1. Placera kåpan på rätt plats genom att justera den med skruvhålen i datorn. 2. Dra åt skruvarna som håller fast kåpan i datorn. 3. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort batteriet 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort kåpan. 3. Koppla bort batterikabeln från kontakten på moderkortet. 4. Frigör de flikar som håller fast batteriet i batteriöppningen. 10

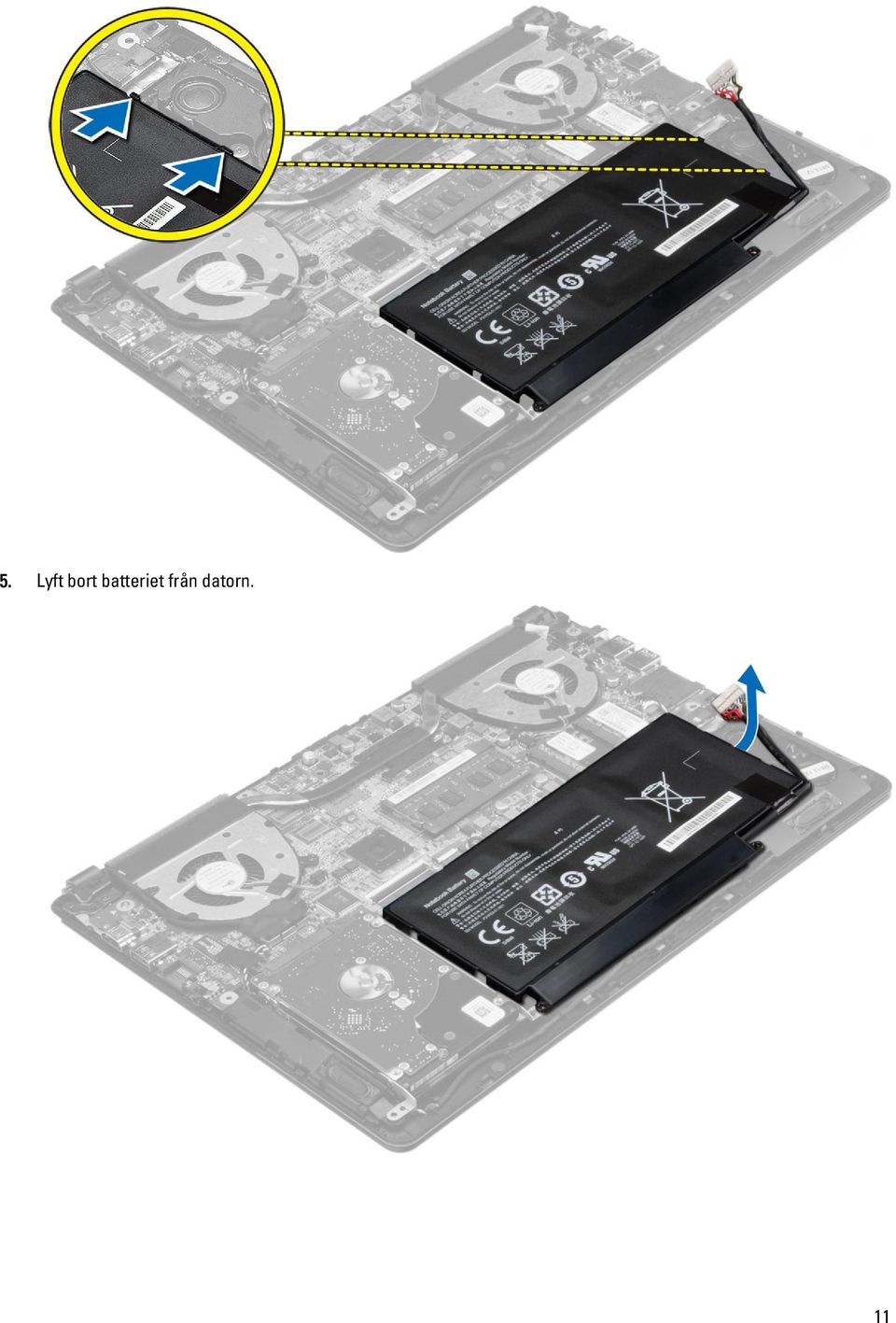

11 5. Lyft bort batteriet från datorn. 11

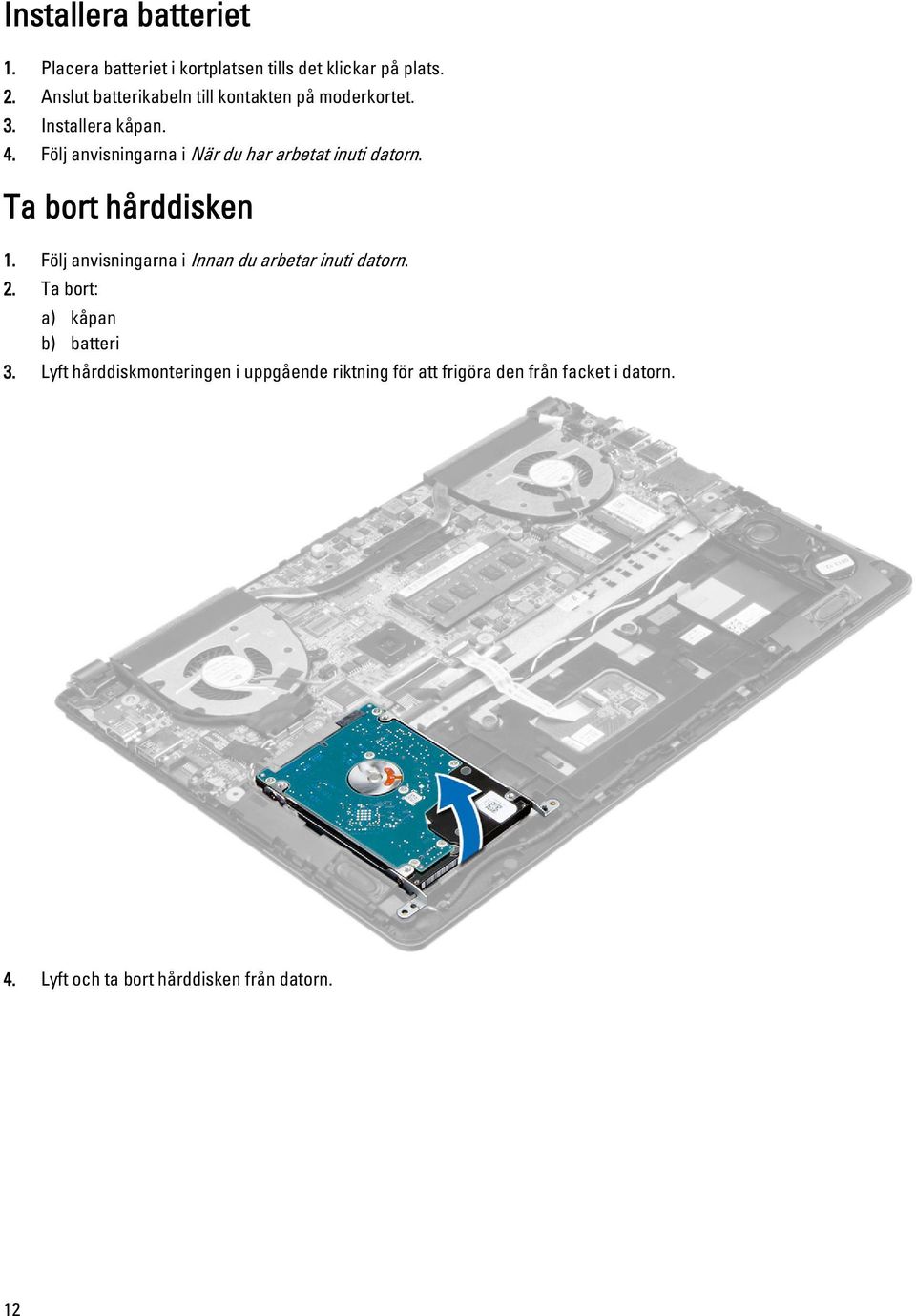

12 Installera batteriet 1. Placera batteriet i kortplatsen tills det klickar på plats. 2. Anslut batterikabeln till kontakten på moderkortet. 3. Installera kåpan. 4. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort hårddisken 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Lyft hårddiskmonteringen i uppgående riktning för att frigöra den från facket i datorn. 4. Lyft och ta bort hårddisken från datorn. 12

13 Installera hårddisken 1. Placera hårddiskmonteringen i kortplatsen på datorn. 2. Installera: a) batteri b) kåpan 3. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort knappcellsbatteriet 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Utför de steg som visas i illustrationen: a) Koppla bort kabeln för knappcellsbatteriet från kontakten på moderkortet. b) Dra bort kabeln för knappcellsbatteriet från kabelkanalen. c) Lyft och ta bort knappcellen från datorn. 13

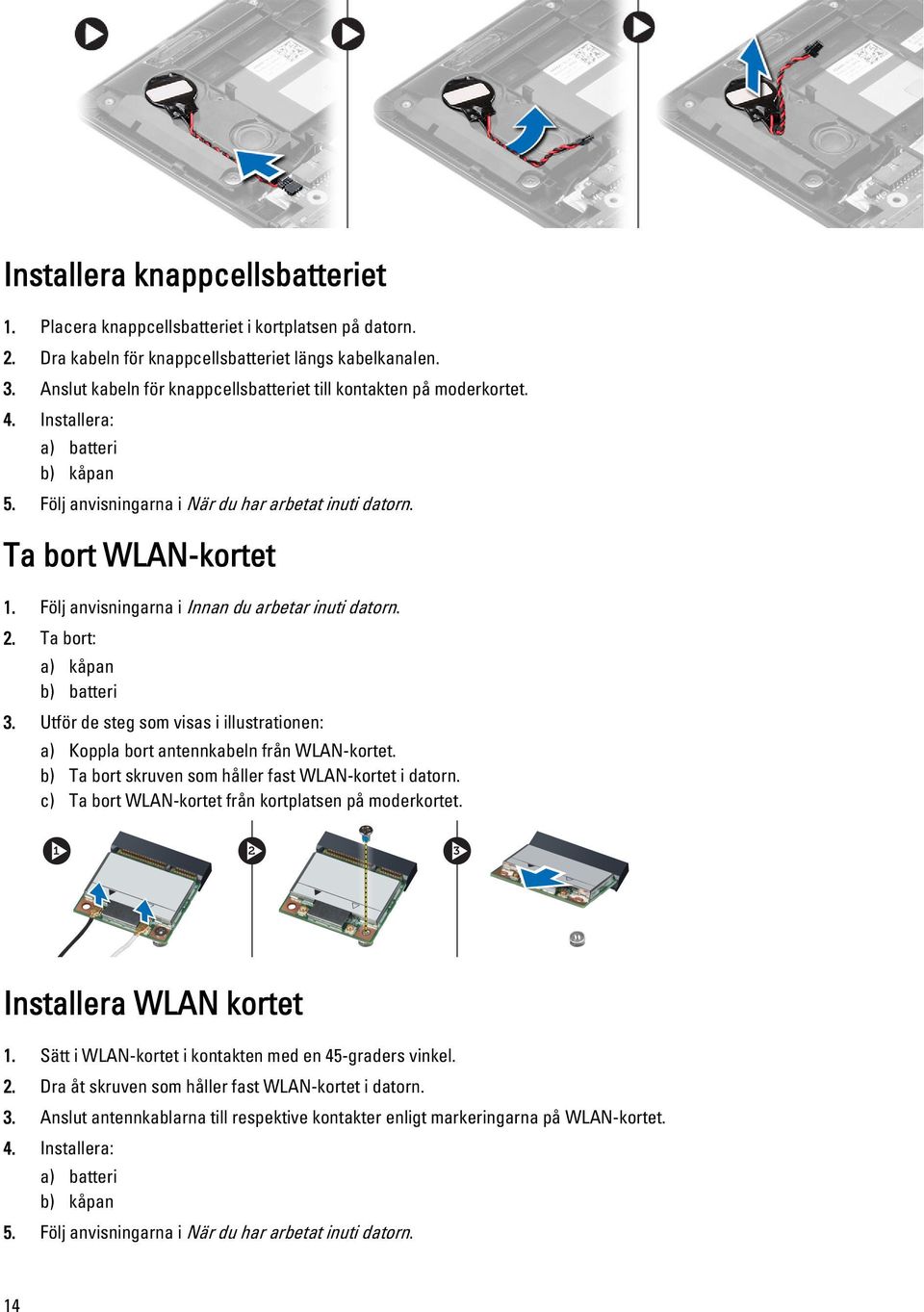

14 Installera knappcellsbatteriet 1. Placera knappcellsbatteriet i kortplatsen på datorn. 2. Dra kabeln för knappcellsbatteriet längs kabelkanalen. 3. Anslut kabeln för knappcellsbatteriet till kontakten på moderkortet. 4. Installera: a) batteri b) kåpan 5. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort WLAN-kortet 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Utför de steg som visas i illustrationen: a) Koppla bort antennkabeln från WLAN-kortet. b) Ta bort skruven som håller fast WLAN-kortet i datorn. c) Ta bort WLAN-kortet från kortplatsen på moderkortet. Installera WLAN kortet 1. Sätt i WLAN-kortet i kontakten med en 45-graders vinkel. 2. Dra åt skruven som håller fast WLAN-kortet i datorn. 3. Anslut antennkablarna till respektive kontakter enligt markeringarna på WLAN-kortet. 4. Installera: a) batteri b) kåpan 5. Följ anvisningarna i När du har arbetat inuti datorn. 14

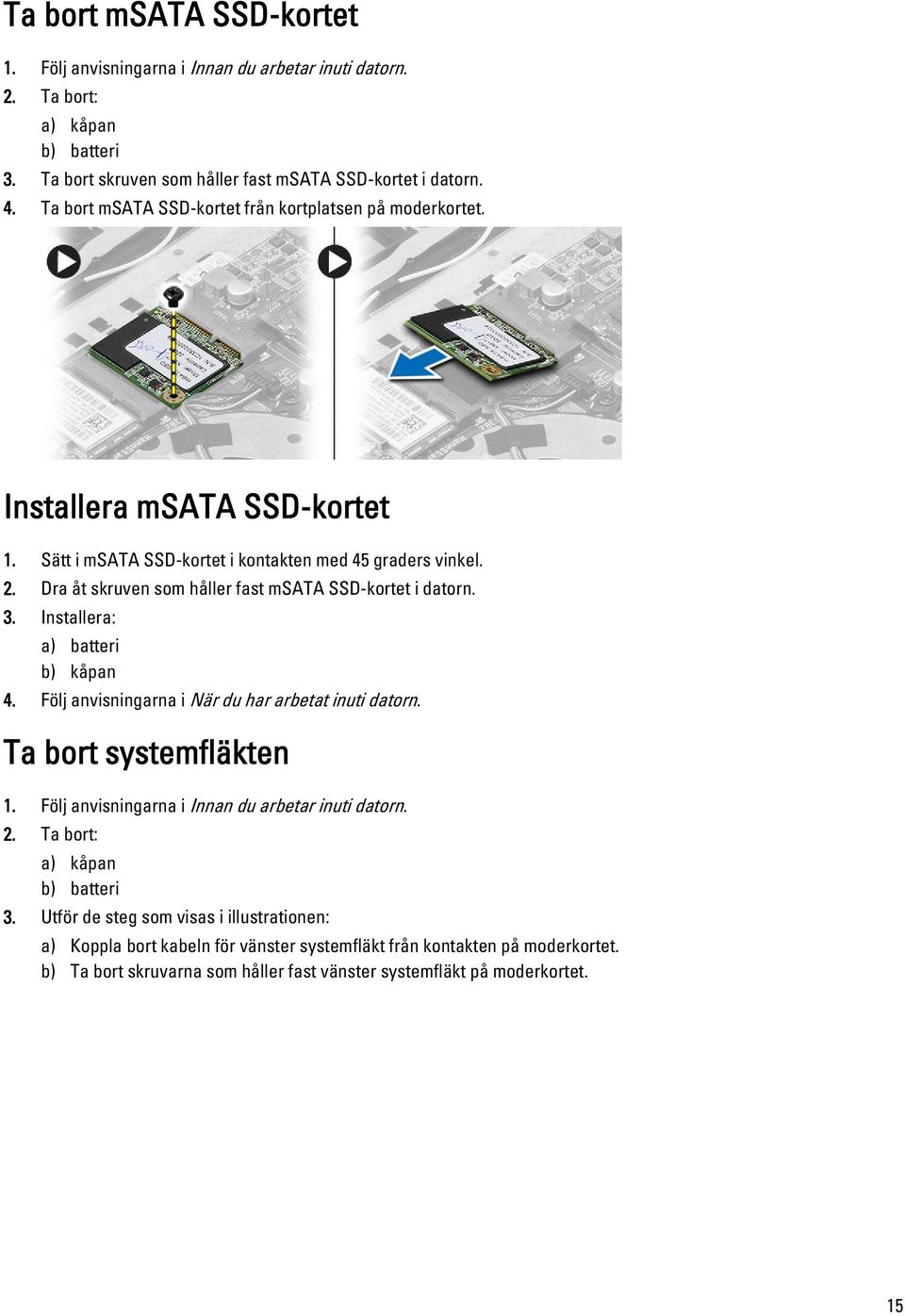

15 Ta bort msata SSD-kortet 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Ta bort skruven som håller fast msata SSD-kortet i datorn. 4. Ta bort msata SSD-kortet från kortplatsen på moderkortet. Installera msata SSD-kortet 1. Sätt i msata SSD-kortet i kontakten med 45 graders vinkel. 2. Dra åt skruven som håller fast msata SSD-kortet i datorn. 3. Installera: a) batteri b) kåpan 4. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort systemfläkten 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Utför de steg som visas i illustrationen: a) Koppla bort kabeln för vänster systemfläkt från kontakten på moderkortet. b) Ta bort skruvarna som håller fast vänster systemfläkt på moderkortet. 15

16 4. Lyft och ta bort vänster systemfläkt från datorn. 5. Koppla bort kabeln för höger systemfläkt från kontakten på moderkortet. Dra av moderkortets flexkabel från höger systemfläkt. 16

17 6. Ta bort skruvarna som håller fast höger systemfläkt på moderkortet. 7. Lyft och ta bort höger systemfläkt från datorn. 17

18 Installera systemfläkten 1. Placera höger systemfläkt i dess ursprungliga plats på moderkortet och sätt fast moderkortets flexibla kabel. 2. Dra åt skruvarna som håller fast höger systemfläkt på moderkortet. 3. Anslut kabeln för höger systemfläkt till kontakten på moderkortet. 4. Placera vänster systemfläkt i dess ursprungliga plats på moderkortet. 5. Dra åt skruvarna som håller fast vänster systemfläkt på moderkortet. 6. Anslut kabeln för vänster systemfläkt till kontakten på moderkortet. 7. Installera: a) batteri b) kåpan 8. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort kylflänsen 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri c) systemfläkten 3. Ta bort skruvarna som håller fast kylflänsen på moderkortet. 18

19 4. Lyft upp kylflänsen och ta bort den från datorn. 19

20 Installera kylflänsen 1. Placera kylflänsen på dess ursprungliga plats på moderkortet. 2. Dra åt skruvarna som håller fast kylflänsen på moderkortet. 3. Installera: a) systemfläkten b) batteri c) kåpan 4. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort minnet 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Bänd bort spärrhakarna från minnesmodulen tills den hoppar upp. Lyft bort minnesmodulen från kontakten på moderkortet. Installera minnet 1. Sätt in minnesmodulen i minnessockeln. 2. Tryck minnesmodulen nedåt tills den klickar på plats. 3. Installera: a) batteri b) kåpan 4. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort moderkortet 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri c) systemfläkten d) kylfläns e) hårddisken 3. Koppla bort följande kablar: a) högtalare 20

21 b) bildskärm c) tangentbord d) pekskiva e) kamera f) knappcellsbatteri g) WLAN h) Fingerskrivare 4. Ta bort skruvarna som håller fast moderkortet i chassit. 21

22 5. Ta bort moderkortet från datorn. 22

23 Installera moderkortet 1. Placera moderkortet i den ursprungliga positionen i chassit. 2. Dra åt skruvarna så att moderkortet hålls fast i chassit. 3. Anslut kablarna för följande enheter: a) fingerskrivare b) WLAN c) knappcellsbatteri d) kamera e) pekskiva f) tangentbord g) bildskärm h) högtalare 4. Installera: a) hårddisken b) kylfläns c) systemfläkten d) batteri e) kåpan 5. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort högtalarna 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri c) hårddisken d) WLAN-kortet e) msata SSD-kort f) knappcellsbatteri g) systemfläkten h) kylfläns i) moderkortet 3. Led bort högtalarkabeln från kabelkanalen. 23

24 4. Lyft ut högtalarmonteringen tillsammans med kabeln och ta ut högtalarna ur datorn. 24

25 Installera högtalarna 1. Placera högtalarna i den ursprungliga positionen på datorn. 2. Dra högtalarkabeln längs kabelkanalen. 3. Anslut högtalarkontakten till kortplatsen på moderkortet. 4. Installera: a) moderkortet b) kylfläns c) systemfläkten d) knappcellsbatteri e) msata SSD-kort f) WLAN-kortet g) hårddisken h) batteri i) kåpan 5. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort bildskärmsmonteringen 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri 3. Koppla bort LVDS-kabeln och kamerakabeln från kontakterna på moderkortet. 25

26 4. Ta bort skruvarna som håller fast bildskärmsgängorna på moderkortet. Lyft ut och flytta bort systembaspanelen från bildskärmsgängorna för att underlätta enkel borttagning av bildskärmsmonteringen. 5. Ta bort systembaspanelen. 26

27 Installera bildskärmsmonteringen 1. Rikta in baspanelen på datorn med bildskärmsgängorna. 2. Installera skruvarna som håller fast bildskärmsgängorna på moderkortet. 3. Anslut LVDS-kabeln och kamerakabeln till kontakterna på moderkortet. 4. Installera: a) batteri b) kåpan 5. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort bildskärmsramen 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri c) bildskärmsmonteringen 3. Rotera gångjärnshakarna i den vinkel som visas för att underlätta borttagandet av bildskärmsramen. 27

28 4. Bänd bort plastlocken som täcker bildskärmsramens skruvar och ta bort dem. 5. Ta bort skruvarna som håller fast skruvarna på bildskärmsramen. 28

29 6. Bänd längs innerkanterna på bildskärmsramen och ta bort bildskärmsramen. 29

30 Installera bildskärmsramen 1. Rikta in bildskärmsramen genom att trycka längs kanterna. 2. Installera skruvarna som håller fast bildskärmsramen. 3. Installera plastlocken som håller fast bildskärmsramens skruvar på båda sidor av bildskärmen. 4. Installera: a) batteri b) kåpan c) bildskärmsmonteringen 5. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort bildskärmspanelen 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri c) bildskärmsmonteringen d) bildskärmsramen 3. Ta bort skruvarna som håller fast bildskärmspanelen vid bildskärmsmonteringen. 4. Lyft och ta ut bildskärmen ur bildskärmsmonteringen. 30

31 Installera bildskärmspanelen 1. Rikta in bildskärmspanelen med bildskärmsmonteringen genom att trycka längs kanterna. 2. Installera skruvarna som håller fast bildskärmen. 3. Installera: a) batteri b) kåpan c) bildskärmsmonteringen d) bildskärmsramen 4. Följ anvisningarna i När du har arbetat inuti datorn. Ta bort kameran 1. Följ anvisningarna i Innan du arbetar inuti datorn. 2. Ta bort: a) kåpan b) batteri c) bildskärmsmonteringen d) bildskärmsramen e) bildskärm 3. Koppla ur kamerakabeln och lyft kameran för att ta bort den från datorn. 31

32 Installera kameran 1. Rikta in kameran med baspanelen. 2. Anslut kamerakabeln till kameran. 3. Installera: a) batteri b) kåpan c) bildskärmsmonteringen d) bildskärmsramen e) bildskärm 4. Följ anvisningarna i När du har arbetat inuti datorn. 32

33 Systeminstallationsprogrammet 3 Översikt av systeminstallationsprogrammet Med systeminstallationsprogrammet kan du: ändra systemkonfigurationsinformationen när du har lagt till, ändrat eller tagit bort maskinvara i datorn. ställa in eller ändra ett alternativ som användaren kan välja, exempelvis användarlösenordet. ta reda på hur mycket minne datorn använder eller ange vilken typ av hårddisk som är installerad. kontrollera batteriets hälsotillstånd. Innan du använder systeminstallationsprogrammet rekommenderar vi att du antecknar informationen som visas på systeminstallationsskärmen och sparar den för framtida behov. CAUTION: Såvida du inte är en mycket kunnig datoranvändare bör du inte ändra inställningarna i programmet. Vissa ändringar kan medföra att datorn inte fungerar som den ska. Startsekvens Med startsekvensen kan du förbigå den startsekvens som är definierad i systeminstallationsprogrammet och starta direkt från en specificerad enhet (till exempel optisk enhet eller hårddisk). Under självtestet vid strömtillslag (POST), när Dell-logotypen visas kan du: Starta systeminstallationsprogrammet genom att trycka på tangenten <F2> Öppna engångsstartmenyn genom att trycka på tangenten <F12> Engångsstartmenyn visar de enheter som du kan starta från inklusive diagnostikalternativet. Alternativen i startmenyn är: Borttagbar enhet (om sådan finns) STXXXX-enhet Optisk enhet Diagnostik OBS: XXX anger numret på SATA-enheten. OBS: Om du väljer Diagnostics (Diagnostik) visas skärmen epsa diagnostics (epsa-diagnostik). Startsekvensskärmen visar även alternativet att öppna systeminstallationsskärmen. Navigeringstangenter Följande tabell visar navigeringstangenterna i systeminstallationsprogrammet. 33

34 OBS: För de flesta alternativ i systeminstallationsprogrammet gäller att ändringar som görs sparas men träder inte i kraft förrän systemet startas om. Tabell 1. Navigeringstangenter Tangenter Upp-pil Ned-pil <Retur> Mellanslag <Tabb> <Esc> <F1> Navigering Går till föregående fält. Går till nästa fält. Gör att du kan välja ett värde i det markerade fältet (om sådana finns) eller följer länken i fältet. Visar eller döljer en nedrullningsbar meny, om sådan finns. Går till nästa fokuserade område. OBS: Endast för webbläsare med standardgrafik. Går till föregående sida tills huvudskärmen visas. När du trycker på <Esc> i huvudskärmen blir du ombedd att spara osparade ändringar och starta om systemet. Visar hjälpfilen för systeminstallationsprogrammet. Uppdatera BIOS Vi rekommenderar att du uppdaterar BIOS (systeminstallationsprogrammet) när moderkortet har bytts ut eller om det finns en uppdatering. För bärbara datorer ser du till att batteriet är fulladdat och anslutet till ett eluttag. 1. Starta om datorn. 2. Gå till dell.com/support. 3. Om du har datorns servicenummer eller expresskod: OBS: För att lokalisera servicenumret, klicka på Where is my Service Tag? (Var är mitt servicenummer?) OBS: Om du inte hittar servicenumret klickar du på Detect Service Tag (Detektera servicenumret). Gå vidare med anvisningarna på skärmen. 4. Ange Service Tag (Servicenummer) eller Express Service Code (Expresskod) och klicka på Submit (Skicka). 5. Om du inte kan hitta servicenumret klickar du på Product Category (Produktkategori) för din dator. 6. Välj Product Type (Produkttyp) från listan. 7. Välj datormodell. Nu visas sidan Product Support (Produktsupport) för din dator. 8. Klicka på Drivers & Downloads (Drivrutiner och hämtningar). 9. På skärmen med drivrutiner och hämtningar, under listrutan Operating System (Operativsystem), väljer du BIOS. 10. Identifiera den senaste BIOS-filen och klicka på Download File (Hämta fil). 11. Välj den hämtningsmetod du föredrar i Please select your download method below window (Välj hämtningsmetod); klicka på Download Fil (Hämta fil). Fönstret File download (Filhämtning) visas. 12. Klicka på Save (Spara) för att spara filen på datorn. 13. Klicka på Run (Kör) för att installera de uppdaterade BIOS-inställningarna på datorn. Följ anvisningarna på skärmen. Alternativ i systeminstallationsprogrammet Main (huvudmeny) 34

35 Tabell 2. Main (huvudmeny) System Time System Date BIOS Version Product Name Service Tag Asset Tag CPU Type CPU Speed CPU ID L1 Cache L2 Cache L3 Cache Fixed HDD msata-enhet System Memory Extended Memory Memory Speed Återställer tiden i datorns interna klocka. Återställer datumet i datorns interna kalender. Visar BIOS-revisionen. Visar produktnamn och modellnummer. Visar datorns servicenummer. Visar datorns inventariemärkning (om sådan finns). Visar processortyp. Visar processorns hastighet. Visar processor-id. Visar storleken på processorns L1-cacheminne. Visar storleken på processorns L2-cacheminne. Visar storleken på processorns L3-cacheminne. Visar hårddiskens modellnummer och kapacitet. Visar den optiska enhetens modellnummer och kapacitet. Visar det inbyggda minnet i datorn. Visar minnet som är installerat i datorn. Visar minneshastigheten. Advanced (avancerat) Tabell 3. Advanced (avancerat) Intel SpeedStep Virtualization Integrated NIC USB Emulation USB PowerShare SATA Operation Adapter Warnings Function Key Behavior Intel Smart Connect Technology Aktivera eller inaktivera funktionen Intel SpeedStep. Aktivera eller inaktivera Intels virtualiseringsfunktion. Aktivera eller inaktivera strömförsörjning till det inbyggda nätverkskortet. Aktivera eller inaktivera funktionen USB-emulering. Aktivera eller inaktivera funktionen USB PowerShare. Ändra SATA-styrenhetens läge till ATA eller AHCI. Aktivera eller inaktivera adaptervarningarna. Specificerar beteendet för funktionstangenten <Fn>. Aktivera eller inaktivera Intel Smart Connect Technology. Standard: Enabled (aktiverad) Standard: Enabled (aktiverad) Standard: Enabled (aktiverad) Standard: Enabled (aktiverad) Standard: Enabled (aktiverad) Standard: AHCI Default (standard): Enable (aktivera) Standard: funktionstangent Default (standard): Enable (aktivera) 35

36 Intel Rapid Start Technology Miscellaneous Devices Battery Health Aktivera eller inaktivera Intel Rapid Start Technology. Med de här fälten kan du aktivera eller inaktivera olika inbyggda enheter. Visar meddelande om batterihälsan. Default (standard): Enable (aktivera) Security (säkerhet) Tabell 4. Security (säkerhet) Set Asset Tag (ange tillgångsnummer) Set Admin Password (ange administratörslösenord) Set System Password (ange systemlösenord) Set HDD Password Password Change Password Bypass Det här fältet visar systemets tillgångsnummer. Om tillgångsnumret inte redan finns angivet kan du skriva in det här. Här kan du ändra eller radera administratörslösenordet. Här kan du ändra eller radera systemlösenordet. Här kan du ange ett lösenord för datorns interna hårddisk (HDD). Med det här alternativet kan du ändra säkerhetslösenordet. Här kan du förbigå systemlösenordet och lösenordet för den interna hårddisken vid start/återställning från viloläget. Boot (start) Tabell 5. Boot (start) Boot Priority Order Windows Boot Manager Secure Boot (säker start) Add Boot Option (lägg till startalternativ) Delete Boot Option (ta bort startalternativ) Anger ordningen för olika enheter som datorn startar från vid start. Gör det möjligt för Windows att söka efter en hårddisk med Windows-filer och starta från den. Anger om alternativet för UEFI secure boot (säker start) är aktiverat eller inaktiverat. Gör det möjligt för användaren att lägga till ytterligare startenhet. Gör det möjligt för användaren att ta bort befintlig startenhet från startordningen. Exit (avsluta) I det här avsnittet kan du spara, ignorera och läsa in standardinställningar innan du avslutar systeminstallationen. 36

37 Felsökning 4 Förbättrad systemutvärderingsdiagnostik före start (epsa) epsa-diagnostiken (kallas även systemdiagnostik) utför en komplett kontroll av maskinvaran. epsa är inbyggd i BIOS och startas internt av BIOS. Den inbyggda systemdiagnostiken tillhandahåller ett antal alternativ för en viss enhet eller grupper av enheter som du kan använda för att: Köra test automatiskt eller i interaktivt läge Upprepa test Visa och spara testresultat Köra grundliga tester med ytterligare testalternativ för att skaffa extra information om enheter med fel Visa statusmeddelanden som informerar dig om att testerna har slutförts utan fel Visa felmeddelanden som informerar dig om problem som upptäckts under testningen CAUTION: Använd endast systemdiagnostiken för din dator. Om detta program används med andra datorer kan det ge ett felaktigt resultat eller felmeddelanden. OBS: Vissa tester för specifika enheter kräver användarinteraktion. Se till att du är närvarande vid datorn när diagnostiktestet körs. 1. Slå på datorn. 2. När datorn startar trycker du på tangenten <F12> när Dell-logotypen visas. 3. Välj alternativet Diagnostics (Diagnostik) på startmenyskärmen. Fönstret Enhanced Pre-boot System Assessment (Förbättrad systemutvärderingsdiagnostik före start) visas med alla enheter som upptäckts i datorn. Diagnostiken börjar köra tester på alla upptäckta enheter. 4. Om du vill köra diagnostiktestet på en viss enhet trycker du på <Esc> och klickar på Yes (Ja) för att stoppa diagnostiktestet. 5. Välj enheten i den vänstra rutan och klicka på Run Tests (Kör tester). 6. Om det finns problem visas felkoderna. Anteckna felkoden och kontakta Dell. Lampor för batteristatus Tabell 6. Batterilysdiodens beteende Lysdiod för batteriladdning Av/viloläge Vänteläge Växelströmsläge Full laddning Släckt Släckt Laddning Fast vitt Fast vitt Batteriläge Urladdning när batteriladdningen är > 10% Släckt Släckt 37

38 Lysdiod för batteriladdning Av/viloläge Vänteläge Urladdning när batteriladdningen är <=10% Lampor för enhetsstatus Släckt Blinkande vitt Tänds när du startar datorn och blinkar när datorn är i strömsparläge. Tänds när datorn läser eller skriver data. Tänds eller blinkar för att visa batteriets tillstånd. Pipkoder Datorn kan avge en serie med ljudsignaler vid start om bildskärmen inte kan visa fel och problem. De här serierna med ljudsignaler kallas pipkoder och identifierar diverse problem. Fördröjningen mellan varje pip är 300 ms, fördröjningen mellan varje uppsättning med pip är 3 s och pipen varar i 300 ms. Efter varje pip och varje uppsättning med pip känner BIOS-programmet av om användaren trycker på strömbrytaren. Om så sker så avbryts slingan och en normal avstängning av systemet utförs. Kod Orsak och felsökningssteg 1 Kontrollsumman för ROM-BIOS beräknas eller är fel Moderkortfel, innefattar skadat BIOS eller ROM-fel 2 Inget RAM-minne kunde identifieras Inget minne kunde identifieras 3 Kretsuppsättningsfel (kretsuppsättning för nord- och sydbrygga, DMA/IMR/timerfel), fel vid test av klockan, fel på port A20, fel på I/O-superkrets, fel vid test av tangentbordets styrenhet Moderkortsfel 4 Fel vid läsning från/skrivning till RAM-minne Minnesfel 5 Strömfel för realtidsklockan CMOS-batterifel 6 Fel vid test av grafik-bios Bildskärmskortfel 7 Fel vid test av processor Processorfel 8 Bildskärm Bildskärmsfel 38

39 Specifikationer 5 Teknisk specifikation OBS: Erbjudanden kan variera mellan olika regioner. Mer information om datorns konfiguration får du om du klickar på Start (Startikon) Hjälp och support och väljer alternativet att visa datorinformation. OBS: I Windows 8, gå till Hjälp och support för att visa information om din dator. Tabell 7. System Information Funktion Kretsuppsättning DRAM-bussbredd Flash EPROM Beskrivning Intel 8-serien 64 bitars W25Q64FVSSIQ Tabell 8. Processor Funktion L3-smartcache Beskrivning 3 MB och 4 MB Tabell 9. Minne Funktion Minneskontakt Minneskapacitet Minnestyp Minsta minne Största minne Beskrivning HM87 8 GB SO-DIMM 4 GB 8 GB Tabell 10. Audio Funktion Typ Styrenhet Beskrivning Två 1,5 watt-högtalare och en 2 watt-subwoofer Realtek ALC290Q Interna mikrofonstöd Digital mikrofon x 2 Högtalare 3 39

40 Funktion Volymkontroller Beskrivning Programmenyer och kortkommandon från tangentbordet Tabell 11. Bild Funktion Grafiktyp Beskrivning UMA/DIS Videostyrenhet: UMA Intel HD-grafik 4000 Separat Databuss Stöd för extern bildskärm Nvidia N14P-GV2 64 bitars HDMI Tabell 12. Kamera Funktion Kameraupplösning Bildskärmsupplösning (maximum) Diagonal visningsvinkel Beskrivning 1 Megapixel 1280 x 720 pixel 74,00 grader Tabell 13. Kommunikation Funktion Nätverksadapter Wireless (trådlöst) Beskrivning Ethernet 10/100 Base-T Wi-fi a/b/g/n Tabell 14. Portar och kontakter Funktion Audio Bild Nätverksadapter USB Mediekortläsare Beskrivning kombiuttag HDMI RJ-45 3 (inkluderar en USB PowerShare-port) SD Tabell 15. Bildskärm Funktion Typ Beskrivning HD Mått: Höjd 206,44 mm (8,12 tum) 40

41 Funktion Bredd Diagonalt Beskrivning 326,18 mm (12,84 tum) 14,0 tum Aktivt område (X/Y) 309,4 mm (12,18 tum) x 173,95 mm (6,84 tum) Maximal upplösning Maximal ljusstyrka Driftvinkel Uppdateringshastighet 1366 x 768 bildpunkter 200 nits 135 grader 60Hz / 40Hz Minsta visningsvinklar: Horisontal Vertikal Bildpunktstäthet 40 (V) / 40 (H) 10 (upp) / 30 (ner) 0,2265 (H) x 0,2265 (V) mm Tabell 16. Tangentbord Funktion Beskrivning Antal tangenter 80 Tabell 17. Pekskiva Funktion Aktivt område: X-axel Y-axel Beskrivning 111,40 mm (4,38 tum) 76,40 mm (3 tum) Tabell 18. Batteri Funktion Typ Beskrivning ICP Mått: Höjd Bredd Djup Vikt Laddningstid Spänning 99,5 mm (3,91 tum) 198,5 mm (7,81 tum) 7,5 mm (0,30 tum) 269 gram (0,60 pund) 3 timmar 11,4 V Temperaturintervall: Vid drift 0 C till 50 41

42 Funktion Beskrivning Ej i drift 0 C till 65 Knappcellsbatteri LI 3V 83 MAH Tabell 19. Nätadapter Funktion Typ Inspänning Inström (maximal) Infrekvens Uteffekt Utström Nominell utspänning Beskrivning Nätadapter 90 ~ 264 VAC 1,6 A / 1,5 A 50 Hz ~ 60 Hz 65 W / 90 W 0 A to 3,34 A / 4,62 A 19,5 V Temperaturintervall: Vid drift 0 C till 40 Ej i drift 95 Tabell 20. Fysiska mått Funktion Utan pekskärm med pekskärm Höjd 18,30 mm (0,72 tum) 19,35 mm (0,76 tum) Bredd 337,60 mm (13,29 tum) 337,60 mm (13,29 tum) Djup 233,50 mm (9,19 tum) 233,50 mm (9,19 tum) Vikt (minimum) 1,53 kg (3,37 pund) 1,62 kg (3,57 pund) Tabell 21. Miljöpåverkan Funktion Temperatur: Beskrivning Vid drift 0 C till 35 Förvaring -20 till 60 Relativ luftfuktighet (maximal): Vid drift 20% 90% Förvaring 20% 95% Höjd över havet (maximal): Vid drift 15,2 m till 3048 m ( 50 fot till fot) 0 till 35 C 42

43 Ej i drift 15,2 m till m ( 50 fot till fot) Luftburen föroreningsnivå G2 eller lägre enligt ISA-definition - S

44 44

45 Kontakta Dell 6 Kontakta Dell OBS: Om du inte har en aktiv Internet-anslutning kan du hitta kontaktinformationen på ditt inköpskvitto, förpackning, faktura eller i Dells produktkatalog. Dell erbjuder flera alternativ för support och service online och på telefon. Tillgängligheten varierar beroende på land och produkt och vissa tjänster kanske inte finns i ditt område. Gör så här för att kontakta Dell för försäljningsärenden, teknisk support eller kundtjänst: 1. Besök dell.com/support. 2. Välj supportkategori. 3. Bekräfta ditt land eller din region i listrutan Choose a Country/Region (Välj land/region) längst upp på sidan. 4. Välj lämplig tjänst eller supportlänk utifrån dina behov. 45
