1 Dell Precision 3930 Rack Setup and Specifications Regulatory Model: D02R Regulatory Type: D02R001

2 Anmärkningar, försiktighetsbeaktanden och varningar OBS: OBS innehåller viktig information som hjälper dig att få ut det mesta av produkten. VIKTIGT!: VIKTIGT! Indikerar risk för skada på maskinvaran eller förlust av data, samt ger information om hur du undviker problemet. VARNING: En varning signalerar risk för egendomsskada, personskada eller dödsfall Dell Inc. eller dess dotterbolag. Med ensamrätt. Dell, EMC och andra varumärken är varumärken som tillhör Dell Inc. eller dess dotterbolag. Andra varumärken kan vara varumärken som tillhör respektive ägare Rev. A01

3 Contents 1 Konfigurera datorn Chassiöversikt... 8 Framsida...8 Baksida... 8 Moderkortlayout Systeminformation Tekniska specifikationer Systemets mått - fysiska...10 Systeminformation...10 Nätaggregatet...11 Processor...11 Minne...12 Förvaring...14 Ljud Inbyggd grafik...14 Kommunikation Mediekortläsare Kontakter på moderkortet Portar och kontakter Specifikationer för operativsystemet Driftsförhållanden...17 Supportpolicy Systeminstallationsprogram...18 Översikt av BIOS...18 Startmeny...19 Navigeringstangenter...19 Boot Sequence Systeminstallationsalternativ Allmänna alternativ...20 Systeminformation...21 Videoskärmalternativ Security (säkerhet) Secure boot options ( för säker uppstart) för Intels SGX-programvaruskydd...25 Performance (prestanda)...26 Energisparlägen Värmekonfiguration...27 Beteende efter start Hanterbarhet Virtualization Support (virtualiseringsstöd) Contents 3

4 Maintenance (underhåll)...29 System Logs (systemloggar)...30 Avancerade konfigurationer...30 Uppdatera BIOS i Windows Uppdatera BIOS på system med BitLocker aktiverat...31 Uppdatera system-bios med hjälp av en USB-flashenhet Uppdatera Dell BIOS i Linux- och Ubuntu-miljöer...31 Flasha BIOS från F12-menyn för engångsstart System- och installationslösenord Tilldela ett systemlösenord och ett installationslösenord Radera eller ändra ett befintligt systeminstallationslösenord Få hjälp Kontakta Dell Contents

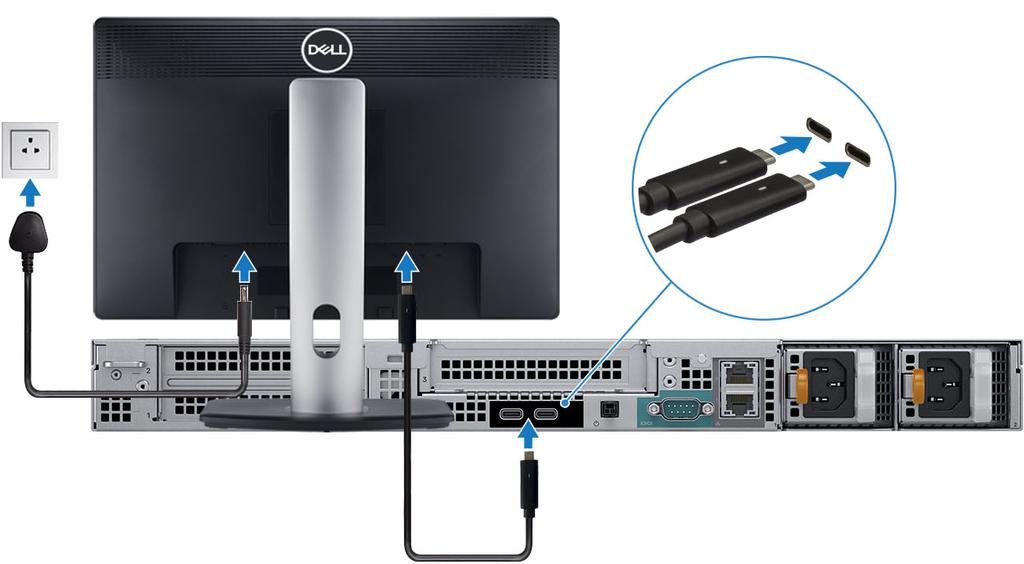

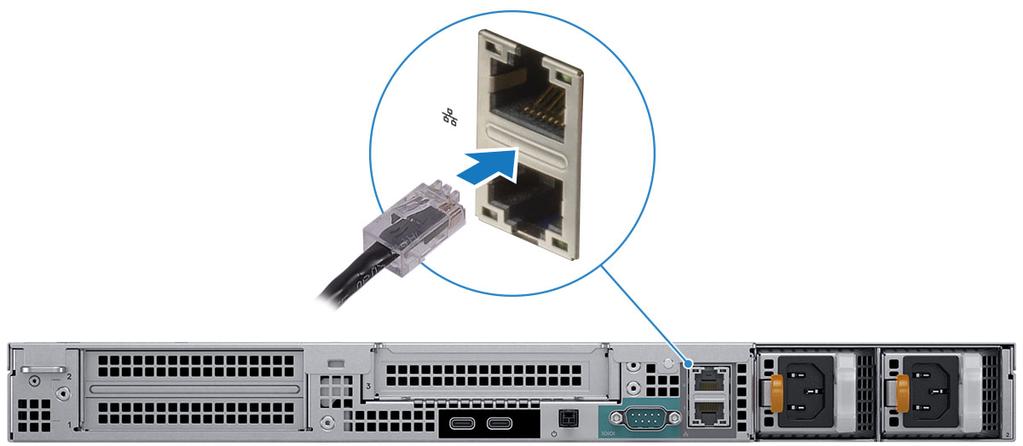

5 1 Konfigurera datorn 1 Anslut tangentbordet och musen. 2 Anslut till nätverket med en kabel. 3 Anslut bildskärmen. Konfigurera datorn 5

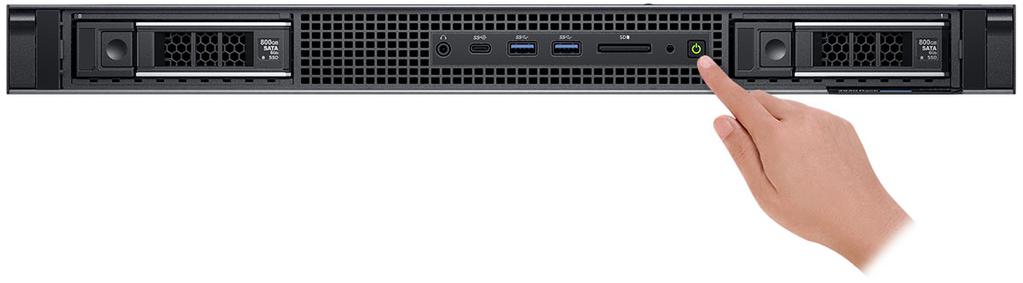

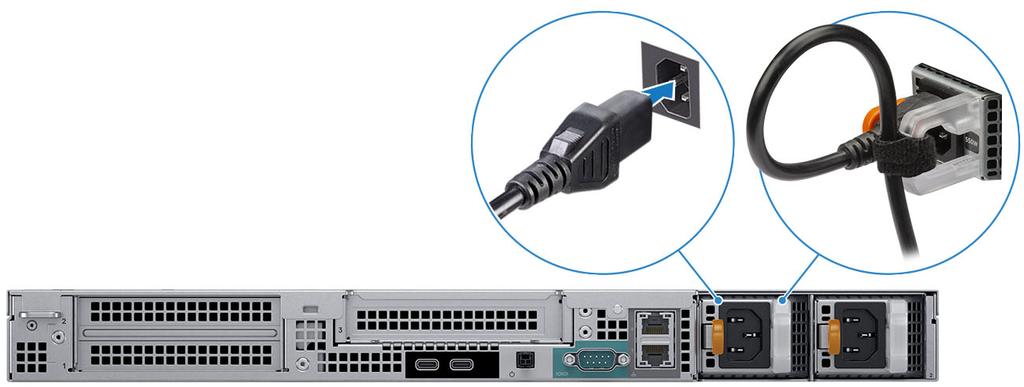

6 OBS: Om du beställde datorn med separat grafikkort blir kortet den primära drivrutinen för video. Anslut bildskärmen till det separata grafikkortet. 4 Anslut strömkabeln. 5 Tryck på strömbrytaren. 6 Följ instruktionerna på skärmen för att fullborda konfigureringen av Windows. a Anslut till ett nätverk. 6 Konfigurera datorn

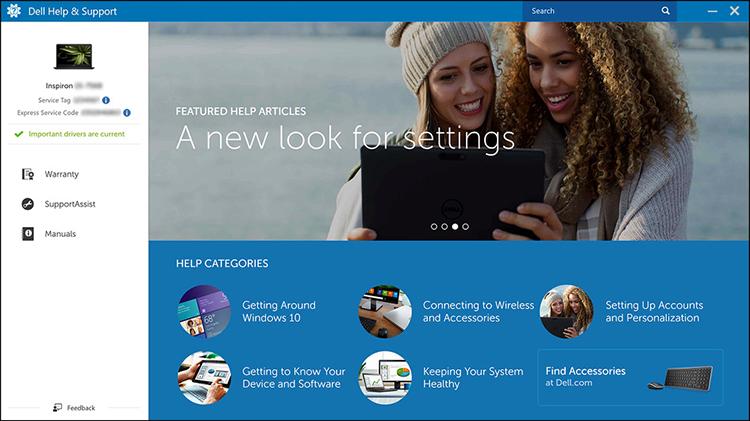

7 b Logga in till ditt Microsoft-konto eller skapa ett nytt konto. 7 Hitta Dell-appar. Tabell 1. Hitta Dell-appar Registrera datorn Dell Hjälp & Support SupportAssist Kontrollera och uppdatera datorn Konfigurera datorn 7

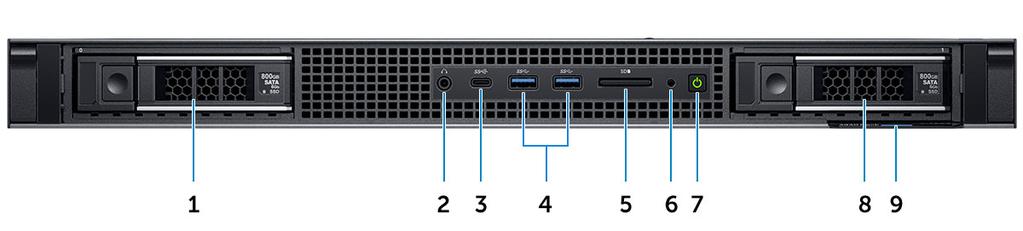

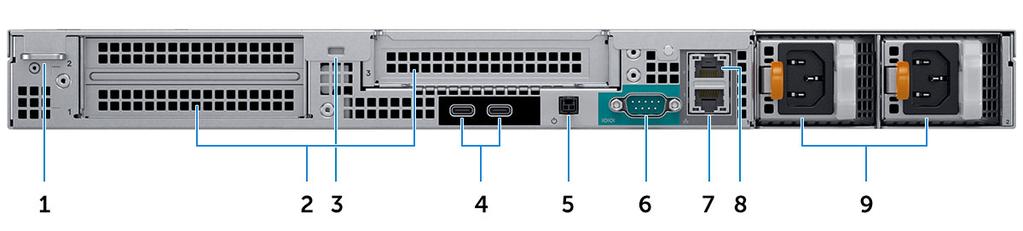

8 2 Chassiöversikt Framsida 1 Hårddiskens kortplats 0 2 Ljudport 3 USB 3.1 Gen2 Typ C-port 4 USB 3.1 Gen1 Typ A-port 5 fack för SD-kortläsare 6 Indikator för enhetsaktivitet 7 Strömbrytare 8 Hårddiskens kortplats 1 9 Servicenummer Baksida 1 Hänglåsring 2 Kortplatser för expansionskort 3 Plats för kabellås 4 USB 3.1 Gen 2 Typ C-port (med UMA-videostöd) 5 Fjärrströmbrytare 6 Seriell port 7 Nätverksport på 10 GB 8 Nätverksport på 1 GB 9 Nätaggregat 8 Chassiöversikt

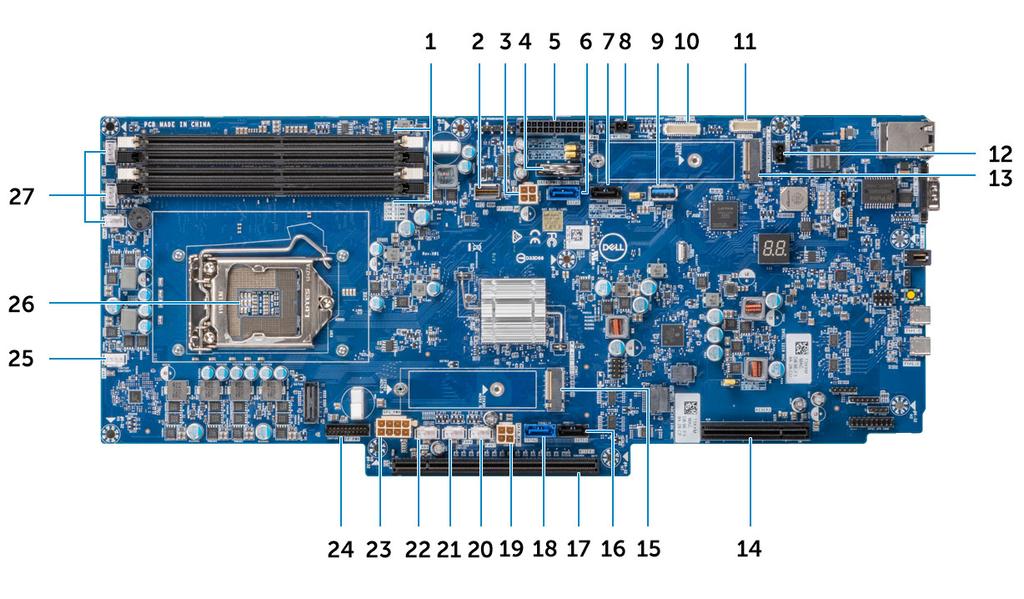

9 Moderkortlayout 1 Minnesmodulplatser 2 HSD på den främre panelen 3 Vänster SATA-strömkontakt 4 Knappcellsbatteri 5 Strömfördelningskortets strömkontakt 6 SATA 0-kontakt 7 SATA 1-kontakt 8 Strömkontakt 1 9 USB Typ A 3.1 Gen1 10 Strömfördelningskortets kontakt 11 Den främre panelens kontakt 12 Kontakt för intrångsbrytare 13 M.2 PCIe-kontakt (SSD0) 14 PCIe-kortplats 15 M.2 PCIe-kontakt (SSD1) 16 SATA 3-kontakt 17 PCIe-kortplats 18 SATA 2-kontakt 19 Höger SATA-strömkontakt 2 20 Fläkt 7 strömkontakt 21 Fläkt 8 strömkontakt 22 Fläkt 9 strömkontakt 23 Strömkontakt för GPU 24 Främre panelens strömkontakt 25 Fläkt 6 strömkontakt 26 Processor 27 Fläkten 5/4/3 strömkontakt Chassiöversikt 9

10 3 Systeminformation Tekniska specifikationer OBS: Erbjudanden kan variera beroende på region. Följande specifikationer gäller endast sådant som enligt lag måste levereras med datorn. Mer information om datorns konfiguration får du om du klickar på Hjälp och support i ditt Windows-operativsystem och väljer alternativet att visa information om datorn. Systemets mått - fysiska OBS: Systemet vikt och leveransvikt baseras på en typisk konfiguration och kan variera beroende på datorns konfiguration. En typisk konfiguration inkluderar: integrerad grafik, två hårddiskar. Tabell 2. Systemets mått (fysiska) Tower Chassits vikt (lb/kg) 27,38 / 12,42 Chassits mått (H x B x D) Höjd (tum/cm) 1,68 / 4,28 Bredd (tum/cm) 18,97 / 48,2 Djup (tum/cm) 22,73 / 57,75 23,19 / 58,91 (med ram) Leveransvikt (lb/kg - innehåller förpackningsmaterial) 42,63 / 19,34 Förpackningens mått (H x B x D) Höjd (tum/cm) 8,38 / 21,3 Bredd (tum/cm) 23,42 / 59,5 Djup (tum/cm) 31,61 / 80,3 Systeminformation Tabell 3. Systeminformation Kretsuppsättning DRAM-bussbredd FLASH EPROM Kretsuppsättning till Intel C bitar SPI 256 MB 10 Systeminformation

11 PCIe-buss Extern bussfrekvens 100 MHz DMI 3,0-8GT/s Nätaggregatet Det här avsnittet innehåller information om nätaggregaten. Tabell watt Funktion Nätaggregatens effekt AC-inspänningsintervall AC-inström (lågt AC-intervall/högt AC-intervall) Ingående AC-frekvens Specifikationer 550 W (dubbla nätaggregaten tillhandahåller redundans inte ökad effekt) VAC 7,4 A / 3,7 A 50 Hz 60 Hz Tabell 5. 3,0 V CMOS-batteri Brand Typ Spänning Sammansättning Livslängd PANASONIC CR-2302L/BN 3V Litium Mangan Dioxid Upprepade urladdningar under belastning på 15 kω lasten till 2,0 V i slutspänning: timmar eller mer Varta V Litium Mangan Dioxid Duracell DL2032 3V Litium Mangan Dioxid Maxell CR2032 3V Litium Mangan Dioxid Upprepade urladdningar under belastning på 15 kω lasten till 2,0 V i slutspänning: timmar eller mer Upprepade urladdningar under belastning på 15 kω lasten till 2,0 V i slutspänning: timmar eller mer Upprepade urladdningar under belastning på 15 kω lasten till 2,0 V i slutspänning: timmar eller mer Processor OBS: Processornummer är inte en indikation på prestanda. Tillgängligheten på processorer kan komma att ändras och varierar beroende på land/region. Systeminformation 11

12 Tabell 6. Processorspecifikationer Typ Intel Xeon E-processor E-2186G (6 kärnor HT 3,8 GHz, 4,7 GHz Turbo, 8 MB) Intel Xeon E-processor E-2176G (6 kärnor HT 3,7 GHz, 4,7 GHz Turbo, 8 MB) Intel Xeon E-processor E-2174G (4 kärnor HT 3,8 GHz, 4,7 GHz Turbo, 8 MB) Intel Xeon E-processor E-2146G (6 kärnor HT 3,5 GHz, 4,5 GHz Turbo, 8 MB) Intel Xeon E-processor E-2136 (6 kärnor HT 3,3 GHz, 4,5 GHz Turbo, 8 MB) Intel Xeon E-processor E-2134 (4 kärnor HT 3,5 GHz, 4,5 GHz Turbo, 8 MB) Intel Xeon E-processor E-2124G (4 kärnor, 8 MB cache, 3,4 GHz, 4,5 GHz Turbo) Intel Xeon E-processor E-2124 (4 kärnor 3,4 GHz, 4,5 GHz Turbo, 8 MB) UMA-grafik Inbyggd Intel Cantiga UHD P630 Inbyggd Intel Cantiga UHD P630 Inbyggd Intel Cantiga UHD P630 Inbyggd Intel Cantiga UHD P630 Stöds inte Stöds inte Inbyggd Intel Cantiga UHD P630 Stöds inte Intel Core i processor (4 kärnor, 6 MB cache, 3,6 GHz) Inbyggd Intel UHD 630 Intel Core-processor i (6 kärnor, 9 MB cache, 3,0 GHz och upp till 4,1 GHz Turbo) Intel Core i processor (6 kärnor, 9 MB cache, 3,1 GHz och upp till 4,3 GHz Turbo) Intel Core i5-8600k-processor (6 kärnor, 9 MB cache, 3,60 GHz och upp till 4,3 GHz Turbo) Intel Core i processor (6 kärnor, 12 MB cache, 3,2 GHz och upp till 4,6 GHz Turbo) Intel Core i7-8700k-processor (6 kärnor, 12 MB Cache, 3,7 GHz och upp till 4,7 GHz Turbo) Inbyggd Intel UHD 630 Inbyggd Intel UHD 630 Inbyggd Intel UHD 630 Inbyggd Intel UHD 630 Inbyggd Intel UHD 630 Minne Tabell 7. Minnesspecifikationer Minimum minneskonfiguration Maximum minneskonfiguration 4 GB 64 GB Antal kortplatser 4 DIMM-typ UDIMM 12 Systeminformation

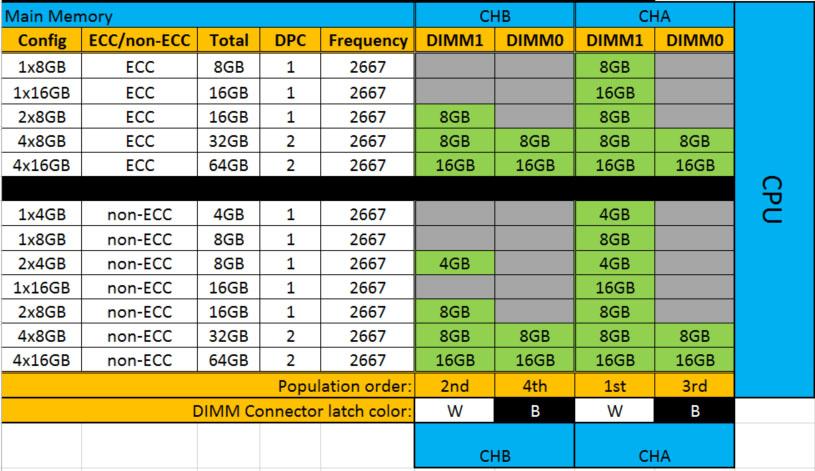

13 Maximalt minne som stöds per plats Minnesalternativ 16 GB 4 GB - 1 x 4 GB (icke-ecc) 8 GB - 2 x 4 GB (icke-ecc) 8 GB - 1 x 8 GB (ECC) 16 GB - 2 x 8 GB (icke-ecc) 16 GB - 2 x 8 GB (ECC) 32 GB - 4 x 8 GB (icke-ecc) 32 GB - 4 x 8 GB (ECC) 64 GB - 4 x 16 GB (icke-ecc) 64 GB - 4 x 16 GB (ECC) OBS: ECC-minne stöds endast med Xeon E-processorns och Core i3-processorns SKU-enheter. Typ Hastighet DDR4 UDIMM icke-ecc/ecc-minne MHz Dell Precision 3930 rackminnesmatris Dell Precision 3930 rackminnesmatris lägger fram en order genom kanal/dimm-nummer i vilket DIMM-moduler är upptagna på minnesplatserna OBS: För att uppnå optimerad minnesprestanda måste en enda DIMM tas upp i både kanal A och kanal B oavsett DIMM-nummer. Blandning av DIMM-storlekar stöds inte. Systeminformation 13

14 Förvaring Tabell 8. Förvaringsspecifikationer Typ Format Gränssnitt Säkerhetsalternativ Kapacitet Fyra 2,5-tums frontinsatta hårddiskar (HDD) Ungefär (2,76 x 3,959 x 0,276 tum) Upp till 6 Gb/s (SATA 3.0) OPAL /SED FIPS Upp till 8 TB Två 3,5-tums frontinsatta hårddiskar (HDD) Ungefär (5,79 x 4 x 1) Upp till 6 Gb/s (SATA 3.0) Ej tillämpligt Upp till 16 TB Två halvledarenheter (SSD) M x PCIe x4 NVMe på moderkortet (inte i ett fack), upp till 32 Gbps SED/OPAL Upp till 4 TB 2x M.2 PCIe x4 NVMe på Dell Ultraspeed Drive Duo-kort (sätts i PCIekortplats 2 på förlängningskort 1A) OBS: Datorn har antingen stöd för två 3,5-tums hårddiskar eller fyra 2,5-tums hårddiskar, beroende på datorns konfiguration. OBS: Frontinsatta hårddiskar är inte utbytbara. Ljud Tabell 9. Ljudspecifikationer Styrenhet Typ Gränssnitt Waves MaxxAudio Pro Support Tvåkanaligt högdefinitionsljud Universellt ljuduttag Stereoheadset Inbyggd grafik Tabell 10. Specifikationer för inbyggd grafik Styrenhet Typ CPU-beroende Grafikminnestyp Kapacitet Externt bildskärmsstöd Intel UHD-grafik 630 UMA Intel Core i Intel Core i5-8600/8500 Intel Core i Inbyggt Delat systemminne DisplayPort stöds genom den bakre USB Typ C-porten DP/HDMI/VGA/DVI stöds genom den Maximal upplösning Systeminformation

15 Styrenhet Typ CPU-beroende Grafikminnestyp Kapacitet Externt bildskärmsstöd bakre USB Typ C- porten Maximal upplösning Intel UHD-grafik P630 UMA Intel Xeon G Inbyggt Delat systemminne DP/HDMI/VGA/DVI stöds genom den bakre USB Typ C- porten OBS: Se avsnittet om processorspecifikationer för Xeon G SKU. OBS: Xeon SKU:er med "G"-suffixet stöder Intel UHD-grafik. Kommunikation Tabell 11. Kommunikationsspecifikationer Nätverksadapter Integrerad Intel 10/100/1000 Mb/s Ethernet (RJ-45) Integrerad Aquantia 10 Gb/s Ethernet (RJ45) Mediekortläsare Tabell 12. Specifikationer för mediekortläsaren Typ Kort som stöds En SD-kortplats SD SDHC SDXC Kontakter på moderkortet Tabell 13. Kontakter på moderkortet M.2-kontakter Seriell ATA-kontakt (SATA) Två (2280 Key-M) Fyra Förlängningskort 1A PCIe X16-fack PCIe X8-fack Kortplats 1 (nederst): Full höjd, PCIex16 Gen 3 med dubbel bredd eller PCIE x8 Gen 3 med enkel bredd Kortplats 2 (överst): Full höjd, PCIE x8 Gen 3 med enkel bredd Förlängningskort 1B Systeminformation 15

16 PCIe-32 bitar Kortplats 1 (nederst): PCI 32/33 med full höjd Kortplats 2 (överst): PCI 32/33 med full höjd Förlängningskort 2 PCIe X4-fack Fast förlängningskort för plats 3 (på alla chassin): PCIeX4 Gen 3 med full höjd och enkel bredd Portar och kontakter Tabell 14. Främre portar och kontakter Minneskortläsare USB Ljud SD 4.0 minneskortläsare En USB 3.1 Gen 2 Typ C-port Två USB 3.1 Gen 1 Typ A-portar Universellt ljuduttag Tabell 15. Bakre portar och kontakter USB Nätverksadapter Seriell port Två USB 3.1 Gen 2 Typ C-portar (med UMA-videostöd) En 1 Gb RJ-45 En 10 Gb RJ-45 En serieport Specifikationer för operativsystemet Tabell 16. Specifikationer för operativsystemet Operativsystem som stöds Windows 10 Pro för Workstations (upp till 4 kärnor) Windows 10 Pro för Workstations (fler än 4 kärnor) Windows 10 Pro Standard OBS: Red Hat Enterprise Linux och Ubuntu kommer att släppas efter RTS. OBS: Windows 10 Home Plus/Avancerad fabriksinstallerad support släpps efter RTS. 16 Systeminformation

17 Driftsförhållanden För information om produktsäkerhet, EMC och miljödatablad regulatory_compliance/dec_conform?c=us&cs=04&l=en&s=bsd&redirect=1 Tabell 17. Driftsförhållanden Temperaturintervall Relativ luftfuktighet Luftburen föroreningsnivå Vibration Drift: 10 C till 35 C (50 F till 95 F) för alla konfigurationer. Drift: 10 C till 45 C (50 F till 113 F) för specifika konfigurationer. Förvaring: -40 C till 65 C (-40 F till 149 F) Drift: 10 % till 85 % (max daggpunktstemperatur = 40 C) (icke-kondenserande) Lagring: 10 % till 90 % (max daggpunktstemperatur = 60 C) (icke-kondenserande) G1 eller lägre enligt ISA-S Vibration (maximal)*: drift=0,26 GRMS; lagring=2.0 GRMS Stöt Stöt (maximal): drift=10 G ; lagring=71 G OBS: *Mäts med ett slumpmässigt vibrationsspektrum som simulerar användarmiljön. mäts med en 2 ms halvsinuspuls när hårddisken används. Mätt med en 2 ms halvsinuspuls när hårddisken är i parkerat läge. Supportpolicy Mer information om supportpolicyn finns i artiklarna 13290, och i kunskapsbanken. Systeminformation 17

18 4 Systeminstallationsprogram Systeminstallationsprogrammet gör det möjligt för dig att hantera din surfplattasstationära datorsbärbara dators maskinvara och ange alternativ för BIOS-nivåer. Från systeminstallationsprogrammet kan du: Ändra NVRAM-inställningarna när du har lagt till eller tagit bort maskinvara Visa systemets maskinvarukonfiguration Aktivera eller inaktivera inbyggda enheter Sätta gränsvärden för prestanda och strömhantering Hantera datorsäkerheten Ämnen: Översikt av BIOS Startmeny Navigeringstangenter Boot Sequence Systeminstallationsalternativ Allmänna alternativ Systeminformation Videoskärmalternativ Security (säkerhet) Secure boot options ( för säker uppstart) för Intels SGX-programvaruskydd Performance (prestanda) Energisparlägen Värmekonfiguration Beteende efter start Hanterbarhet Virtualization Support (virtualiseringsstöd) Maintenance (underhåll) System Logs (systemloggar) Avancerade konfigurationer Uppdatera BIOS i Windows Uppdatera BIOS på system med BitLocker aktiverat Uppdatera system-bios med hjälp av en USB-flashenhet Uppdatera Dell BIOS i Linux- och Ubuntu-miljöer Flasha BIOS från F12-menyn för engångsstart System- och installationslösenord Översikt av BIOS VIKTIGT!: Såvida du inte är en mycket kunnig datoranvändare bör du inte ändra inställningarna i BIOS-inställningsprogrammet. Vissa ändringar kan göra så att datorn inte fungerar som den ska. OBS: Innan du ändrar BIOS-inställningsprogrammet rekommenderar vi att du antecknar informationen som visas på skärmen i BIOS-inställningsprogrammet och sparar den ifall du skulle behöva den senare. 18 Systeminstallationsprogram

19 Använd BIOS-inställningsprogrammet i följande syften: Få information om maskinvaran som är installerad på datorn, till exempel storlek på RAM-minne och hårddisk. Ändra information om systemkonfigurationen. Ställa in eller ändra alternativ som användaren kan välja, till exempel användarlösenord, typ av hårddisk som är installerad och aktivering eller inaktivering av grundenheter. Startmeny Tryck på <F12> när Dell-logotypen visas för att initiera en engångsstartmeny med en lista över giltiga startenheter för datorn. Diagnostik och BIOS-inställningsalternativ finns även i den här menyn. Vilka enheter som listas i startmenyn beror på de startbara enheterna i datorn. Den här menyn är användbar när du försöker starta en viss enhet eller utföra diagnostik för datorn. Om du använder startmenyn innebär inte det att det görs ändringar i startordningen som finns sparad i BIOS. en är: UEFI Boot: Windows Boot Manager (Windows starthanterare) Andra alternativ: BIOS Setup (BIOS-inställningar) BIOS Flash Update (flash-uppdatera BIOS) Diagnostik Change Boot Mode Settings (ändra startlägesinställningar) Navigeringstangenter OBS: För de flesta alternativ i systeminstallationsprogrammet gäller att ändringar som görs sparas men träder inte i kraft förrän systemet startas om. Tangenter Upp-pil Ned-pil Retur Mellanslag Flik Navigering Går till föregående fält. Går till nästa fält. Markerar ett värde i det markerade fältet (om sådana finns) eller följer länken i fältet. Visar eller döljer en nedrullningsbar meny, om sådan finns. Går till nästa fokuserade område. OBS: Endast för webbläsare med standardgrafik. Esc Boot Sequence Går till föregående sida tills huvudskärmen visas. Om du trycker på Esc på huvudskärmen visas ett meddelande som uppmanar dig att spara osparade ändringar och startar om datorn. Med Boot Sequence kan du förbigå systeminstallationsprogrammets definierade startordning för enheter och starta direkt från en angiven enhet (till exempel: optisk enhet eller hårddisk). Under självtestet (POST), när Dell-logotypen visas, kan du: Komma åt systeminstallationsprogrammet genom att trycka på tangenten F2 Öppna engångsstartmenyn genom att trycka på tangenten F12 Systeminstallationsprogram 19

20 Engångsstartmenyn visar de enheter som du kan starta från inklusive diagnostikalternativet. en i startmenyn är: Borttagbar enhet (om sådan finns) STXXXX-enhet OBS: XXX anger numret på SATA-enheten. Optisk enhet (om sådan finns) SATA-hårddisk (om sådan finns) Diagnostik OBS: Om du väljer Diagnostics (Diagnostik) visas skärmen epsa diagnostics (epsa-diagnostik). Startsekvensskärmen visar även alternativet att öppna systeminstallationsskärmen. Systeminstallationsalternativ OBS: Beroende på surfplattandatornden bärbara datorn och dess installerade enheter visas kanske inte alla objekt som beskrivs i det här avsnittet. Allmänna alternativ Tabell 18. Allmänt Systeminformation Visar följande information: System Information (systeminformation): Visar BIOS Version (BIOS-version), Service Tag (servicenummer), Asset Tag (inventariemärkning), Ownership Tag (ägarnummer), Ownership Date (ägarskapsdatum), Manufacture Date (tillverkningsdatum) och Express Service Code (expresskod). Minnesinformation: Visar installerat minne, tillgängligt minne, minneshastighet, minneskanalläge, minnesteknik, DIMM A-storlek, DIMM B-storlek, DIMM C-storlek och DIMM D-storlek. PCI-information: Visar Slot1, Slot2 och Slot3 Processorinformation: Visar processortyp, antal kärnor, processor-id, nuvarande klockhastighet, minsta klockhastighet, största klockhastighet, processor L2-cacheminne, processor L3-cacheminne, HT-kompatibel och 64-bitarsteknik. Enhetsinformation: Visar SATA-0, SATA 1, SATA 2, SATA, 3 M.2 PCIe SSD-0, M.2 PCIe SSD-1, LOM MAC-adress, LOM2 MAC-adress, videostyrenhet, ljudstyrenhet. Boot Sequence Advanced Boot Options Här kan du ange den sekvens i vilken datorn försöker hitta ett operativsystem bland de enheter som anges i listan. Här kan du välja Enable Legacy Option ROMs (aktivera alternativ för äldre ROM) i startläget UEFI. Det här alternativet är aktiverat som standard. Enable Legacy Option ROMs (aktivera alternativ för äldre ROM) Enable Attempt Legacy Boot (aktivera Försök aktivera äldre start) Standard Inget val UEFI Boot Path Security Det här alternativet avgör om systemet ska be användaren att ange administratörslösenordet när en UEFI-startsökväg startas från F12-startmenyn: Always, Except Internal HDD (alltid, utom för intern hårddisk) standard Always (alltid) Never (Aldrig) Date/Time Gör att du kan ändra inställningarna för datum och tid. Ändringar av systemdatum och tid träder omedelbart i kraft. 20 Systeminstallationsprogram

21 . Systeminformation Tabell 19. System Configuration (systemkonfiguration) Integrated NIC Gör att du kan styra den inbyggda LAN-styrenheten. et Enable UEFI Network Stack (aktivera UEFI-nätverksstack) är inte valt som standard. en är: Inaktivera Aktiverad Aktiverad med PXE (standard) Integrerad NIC2 Gör att du kan styra den inbyggda LAN-styrenheten. et Enable UEFI Network Stack (aktivera UEFI-nätverksstack) är inte valt som standard. en är: Inaktivera Enabled (aktiverat) (standard) Enabled w/pxe (aktiverad med PXE) UEFI Network Stack Gör det möjligt för nätverksfunktioner före OS-start och i början av OS-start att använda aktiverade NIC:er. detta kan användas utan att PXE är aktiverat. Enable UEFI Network Stack (aktivera UEFI-nätverksstack) Standard - (Inaktiverad) Serial Port Anger hur den inbyggda seriella porten fungerar. Välj ett av alternativen: Inaktivera COM1 (vald som standard) COM2 COM3 COM4 SATA Operation Med det här alternativet kan du konfigurera driftläget för den inbyggda hårddiskstyrenheten. Disabled (inaktiverat) = SATA-styrenheten är dold AHCI = SATA är konfigurerad för AHCI-läge. RAID ON = SATA är konfigurerad att stödja RAID-läge (förvalt som standard) Drives Här kan du aktivera eller inaktivera de olika inbyggda skivenheterna: SATA-0 (aktiverat som standard) SATA-1 (aktiverat som standard) SATA-2 (aktiverat som standard) SATA-3 (aktiverat som standard) M.2 PCIe SSD-0 (aktiverad som standard) M.2 PCIe SSD-1 (aktiverad som standard) Smart Reporting USB Configuration Det här fältet styr huruvida fel på inbyggda hårddiskar ska rapporteras när systemet startar. et Enable Smart Reporting (aktivera smart rapportering) är inaktiverat som standard. Med det här alternativet kan du aktivera eller avaktivera den inbyggda USB-styrenheten för: Enable USB Boot Support (aktivera stöd för USB-start) Enable Front USB Ports (aktivera de främre USB-portarna) Systeminstallationsprogram 21

22 Enabel rear USB Ports (aktivera bakre USB-portar) Enable Internal USB Port (aktivera intern USB-port) Alla alternativ är aktiverade som standard. Front USB Configuration Låter dig aktivera eller inaktivera de främre USB-portarna. Alla portar är aktiverade som standard. Främre port 1 (vänster) Främre port 2 (mitten) Främre port 3 (höger) Alla alternativ är aktiverade som standard. Rear USB Configuration Gör att du kan aktivera eller inaktivera de bakre USB-portarna. Alla portar är aktiverade som standard. Bakre port 1 (vänster)* Bakre port 2 (höger)* Alla alternativ är aktiverade som standard. Intern USB-konfiguration Gör att du kan aktivera eller inaktivera den interna USB-porten. Porten är aktiverad som standard. Intern port 1 Thunderbolt Adapter Configuration När den är aktiverad är Thunderbolt-teknikfunktionen och tillhörande portar och adaptrar aktiverade. Det här alternativet är aktiverat som standard. Aktivera stöd för Thunderbolt-teknik (standard) Security Level No Security (säkerhetsnivå ingen säkerhet) Security Level User Authorization (säkerhetsnivå användarauktorisering) (standard) Security Level Secure Connect (säkerhetsnivå säker anslutning) Security Level Display Port Only (säkerhetsnivå endast DisplayPort) Ljud Med det här alternativet kan du aktivera eller inaktivera den inbyggda ljudstyrenheten. et Enable Audio (aktivera ljud) är valt som standard. Enable Microphone (aktivera mikrofon) (standard) Dammfilterunderhåll Här kan du aktivera eller inaktivera BIOS-meddelanden för att underhålla det dammfilter (tillval) som är installerat i datorn. BIOS ska generera en påminnelse före start om att rengöra eller byta dammfiltret baserat på det inställda intervallet. et Disabled är valt som standard. Inaktivera 15 dagar 30 dagar 60 dagar 90 dagar 120 dagar 150 dagar 180 dagar Miscellaneous Devices Här kan du aktivera eller inaktivera olika inbyggda enheter. et Enable Secure Digital (SD) Card är valt som standard. Enable Secure Digital (SD) Card Secure Digital (SD) Card Boot (start från SD-kort) 22 Systeminstallationsprogram

23 Secure Digital (SD) Card Read-Only Mode (SD-kort i skrivskyddat läge) Främre strömbrytare Här kan du aktivera eller inaktivera strömbrytaren på frontpanelen. et Enable Front Power button är valt som standard Videoskärmalternativ Aktivera den främre strömbrytaren Inaktivera den främre strömbrytaren Tabell 20. Video Multi-Display Här kan du aktivera eller inaktivera Multi-Display. Det måste vara aktiverat för Windows 7 eller senare. Aktivera Multi-Display (standard) OBS: Den här funktionen är inte tillämplig i andra operativsystem. Primary Display Här kan du välja den primära bildskärmen när flera styrenheter finns tillgängliga i systemet. Auto (standard) Intel HD-grafik ATI Radeon HD-grafik Security (säkerhet) OBS: Om du inte väljer Auto kommer den inbyggda grafikenheten att vara tillgänglig och aktiverad. Tabell 21. Security (säkerhet) Admin Password System Password Internal HDD-0 Password Strong Password Password Configuration Password Bypass Här kan du ange, ändra eller radera administratörslösenordet. Här kan du ange, ändra eller radera systemlösenordet. Här kan du ange, ändra eller radera datorns interna hårddisk. Med det här alternativet kan du aktivera eller inaktivera starka lösenord för systemet. Här kan du ange största och minsta tillåtna antal tecken för ett administrativt lösenord och systemlösenordet. Teckenintervallet ligger mellan 4 och 32 tecken. Med det här alternativet kan du förbigå systemlösenordet och lösenordet för den inbyggda hårddisken vid omstart av systemet. Disabled (inaktiverat) Fråga alltid efter systemlösenordet och lösenordet för den inbyggda hårddisken när de har ställts in. Det här alternativet är inaktiverat som standard. Reboot Bypass (förbigång vid omstart) - Förbigå lösenordsfrågan vid omstart (varm omstart). OBS: Systemet frågar alltid efter systemlösenordet och lösenordet för den inbyggda hårddisken när systemet slås på från avstängt läge (kallstart). Dessutom frågar systemet alltid efter lösenord för eventuella hårddiskar i modulära fack. Password Change Med det här alternativet kan du bestämma om ändringar till system- och hårddisklösenorden är tillåtna när ett administratörslösenord är inställt. Systeminstallationsprogram 23

24 UEFI Capsule Firmware Updates TPM 2.0 Security Allow Non-Admin Password Changes (tillåt ändringar av icke-administratörslösenord) - Det här alternativet är aktiverat som standard. Det här alternativet styr om systemet tillåter BIOS-uppdateringar via UEFI-kapseluppdateringspaket. Det här alternativet är valt som standard. Inaktivering av det här alternativet blockerar BIOSuppdateringar från tjänster som Microsoft Windows Update och Linux Vendor Firmware Service (LVFS) Här kan du styra huruvida TPM (Trusted Platform Module) är synlig för operativsystemet. TPM On (TPM på) (standardinställning) Clear (rensa) PPI Bypass for Enable Commands (PPI förbigå för aktiverade kommandon) PPI Bypass for Disabled Commands (PPI förbigå för inaktiverade kommandon) PPI Bypass for Clear Commands (PPI förbigå för rensa kommandon) Attestation Enable (aktivera attestering) (standard) Key Storage Enable (aktivera nyckellagring) (aktivera) (standard) SHA (standard) Välj ett av alternativen: Inaktivera Enabled (aktiverat) (standard) Computrace Med det här fältet kan du aktivera eller inaktivera BIOS-modulens gränssnitt till den valfria Computrace-tjänsten från Absolute Software. Aktiverar eller inaktiverar den valfria Computracetjänsten som har utformats för inventariehantering. Deactivate (inaktivera) - Det här alternativet är förvalt som standard. Disable (inaktivera) Activate (aktivera) Chassis Intrusion Det här fältet styr chassiintrångsfunktionen. Välj ett av följande alternativ: Disabled (inaktiverad) (standard) Aktiverad On-Silent (tyst) OROM Keyboard Access Det här alternativet avgör om användare får åtkomst till OROM-konfigurationsskärmen via snabbtangenter under start. Enabled (aktiverat) (standardinställning) Inaktivera One Time Enable (aktivera en gång) Admin Setup Lockout Master Password Lockout SMM Security Mitigation Här kan du förhindra att användare öppnar systeminstallationsprogrammet när ett administratörslösenord har ställts in. Det här alternativet är inte inställt som standard. Här kan du inaktivera stöd för huvudlösenordet. Hårddisklösenord måste rensas innan inställningarna kan ändras. Det här alternativet är inte inställt som standard. Gör det möjligt för dig att aktivera eller inaktivera ytterligare UEFI SMM-säkerhetsskydd. Det här alternativet är inte inställt som standard. 24 Systeminstallationsprogram

25 Secure boot options ( för säker uppstart) Tabell 22. Secure Boot (säker uppstart) Secure Boot Enable Här kan du aktivera eller inaktivera säker startkontroll Secure Boot Enable Det här alternativet är valt som standard. Secure Boot Mode Här kan du ändra beteendet hos säker uppstart för utvärdering eller verkställande av UEFIdrivrutinens signaturer. Faktiskt läge (standard) Granskningsläge Expert key Management Gör att du endast kan manipulera databaser för säkerhetsnycklar om systemet befinner sig i Custom Mode (anpassat läge). et Enable Custom Mode (aktivera anpassat läge) är inaktiverat som standard. en är: PK (standard) KEK db dbx Om du aktiverar Custom Mode (anpassat läge) visas de relevanta alternativen för PK, KEK, db, och dbx. en är: Save to File (spara till fil)- sparar nyckeln till en fil som väljs av användaren Replace from File (ersätt från fil)- ersätter den aktuella nyckeln med en nyckel från en fil som väljs av användaren Append from File (bifoga från fil)- bifogar en nyckel till den aktuella databasen från en fil som väljs av användaren Delete (ta bort)- tar bot nyckeln som har valts Reset All Keys (återställ alla nycklar) - återställer till standardinställning Delete All Keys (ta bort alla nycklar)- tar bort alla nycklar OBS: Om Custom Mode (anpassat läge) avaktiveras kommer alla ändringar som har gjorts att raderas och nycklarna återställs till standardinställningarna. för Intels SGX-programvaruskydd Tabell 23. Intel Software Guard Extensions (Intels SGX-programvaruskydd) Intel SGX Enable I det här fältet anger du en säker miljö för att köra kod/lagra känslig information vad gäller huvudsakligt operativsystem. Klicka på ett av följande alternativ: Inaktivera Aktiverad Systeminstallationsprogram 25

26 Programvara som regleras standard Enclave Memory Size Det här alternativet ställer in SGX Enclave Reserve Memory Size (storlek på SGX Enclave-reservminnet) Klicka på ett av följande alternativ: 32 MB 64 MB 128 MB standard Performance (prestanda) Tabell 24. Performance (prestanda) Multi Core Support I det här fältet anges huruvida processen har en eller alla kärnor aktiverade. Prestandan hos vissa program förbättras när de extra kärnorna används. All- standard Intel SpeedStep Gör det möjligt för dig att aktivera eller inaktivera processorläget Intel SpeedStep. Enable Intel SpeedStep (aktivera Intel SpeedStep) Det här alternativet är inställt som standard. C-States Control Här kan du aktivera eller inaktivera de extra strömsparlägena för processorn. C States (C-lägen) Det här alternativet är inställt som standard. Cache Prefetch Gör det möjligt för sig att aktivera eller inaktivera MLC-streaming och MLC Spatial Prefetcher för processorn Hardware Prefetcher Adjacent Cache Prefetcher Båda alternativen är aktiverade som standard. Intel TurboBoost Här kan du aktivera eller inaktivera processorläget Intel TurboBoost. Enable Intel TurboBoost (aktivera Intel TurboBoost) Det här alternativet är inställt som standard. HyperThread Control Här kan du aktivera eller inaktivera hypertrådstyrning i processorn. Inaktivera Enabled (aktiverat) (standardinställning) 26 Systeminstallationsprogram

27 Energisparlägen Tabell 25. Power Manangement (strömhantering) AC Recovery Bestämmer hur systemet svarar när nätström tillförs igen efter ett strömavbrott. Du kan ställa in strömåterställning till: Power Off (stäng av) Standardinställning Power On (ström på) Last Power State (senaste strömläge) et är inställt på Power Off (ström av) som standard. Aktivera Intel Speed Shift-teknik Auto On Time Wake on LAN Gör att du kan aktivera eller inaktivera stöd för Intel Speed Shift-teknik. et Aktivera Intel Speed Shift Technology är inställt som standard. Anger när datorn ska sättas på automatiskt. Tid anges i vanligt 12-timmarsformat (timmar:minuter:sekunder). Ändra starttiden genom att skriva värdena i fälten för tid och AM/PM. OBS: Den här funktionen fungerar inte om du stänger av datorn med brytaren på förgreningsdosan eller överspänningsskyddet eller om Auto Power is set to disabled (automatisk starttid) är inställt till inaktiverat. Det här alternativet gör att datorn kan startas från avstängt läge när den aktiveras via en speciell LAN-signal. Den här funktionen fungerar endast när datorn är ansluten till en strömkälla. Block Sleep Värmekonfiguration Disabled - Datorn tillåts inte att starta med särskilda LAN-signaler när den tar emot en aktiveringssignal från LAN. LAN - Systemet kan slås på av särskilda LAN-signaler. LAN Only (endast LAN) - Systemet kan slås på av special-lan-signaler. LAN with PXE Boot (LAN med PXE-start) - Ett aktiveringspaket skickas till systemet i antingen S4- eller S5-läge vilket slår på systemet som omedelbart startar till PXE. Det här alternativet är inaktiverat som standard. Gör att du kan blockera övergången till strömsparläge i operativsystemmiljö. Det här alternativet är inaktiverat som standard. Tabell 26. Värmekonfiguration Värmeläget Gör att du kan styra hastigheten på systemfläktarna. Det här alternativet är aktiverat som standard. Låg Auto (standard) Det här alternativet är satt till Auto som standard. OBS: Den här inställningen gäller för alla zoner CPU-zon PSU-zon Gör det möjligt för dig att styra lägsta och högsta fläkthastighet i CPU-zonen. Teckenintervallet ligger mellan 0 och 100. OBS: När värmeläget är inställt på auto är noll är den optimala hastighetsnivån. Gör det möjligt för dig att styra lägsta och högsta fläkthastighet i PSU-zonen. Teckenintervallet ligger mellan 0 och 100. Systeminstallationsprogram 27

28 OBS: När värmeläget är inställt på auto är noll är den optimala hastighetsnivån. PCIe-zon Gör det möjligt för dig att styra lägsta och högsta fläkthastighet i PCle-zonen. Teckenintervallet ligger mellan 0 och 100. OBS: När värmeläget är inställt på auto är noll är den optimala hastighetsnivån. Beteende efter start Tabell 27. POST Behavior (beteende efter start) Numlock LED Keyboard Errors Extend BIOS POST Time Gör att du kan aktivera eller inaktivera NumLock-funktionen när datorn startas. Det här alternativet är aktiverat som standard. Gör att du kan aktivera eller inaktivera rapportering av tangentbordsfel när datorn startar. et Enable Keyboard Error Detection är aktiverat som standard. Detta alternativ skapar en ytterligare fördröjning före start. 0 seconds (0 sekunder) (standard) 5 seconds (5 sekunder) 10 seconds (10 sekunder) Full Screen Logo Warnings and Errors Med det här alternativet visas en helskärmslogotyp om bilden matchar skärmens upplösning. et Enable Full Screen Logo är inte valt som standard. Det här alternativet gör så att startprocessen endast pausar när varningar eller fel upptäcks. Klicka på något av följande alternativ: Prompt on Warnings and Error (visa meddelanden vid varningar och fel) Standard Continue on Warnings (fortsätt vid varningar) Continue on Warnings and Errors (fortsätt vid varningar och fel) Hanterbarhet Tabell 28. Hanterbarhet USB provision Det här alternativet är inte markerat som standard. MEBx Hotkey Det här alternativet är valt som standard. Virtualization Support (virtualiseringsstöd) Tabell 29. Virtualization Support (virtualiseringsstöd) Virtualization Det här alternativet anger huruvida en VMM (Virtual Machine Monitor virtuell maskinövervakning) kan använda den extra maskinvarukapaciteten genom Intels virtualiseringsteknik. Enable Intel Virtualization Technology (aktivera Intels virtualiseringsteknik) 28 Systeminstallationsprogram

29 VT for Direct I/O Det här alternativet är inställt som standard. Aktiverar eller inaktiverar VMM (Virtual Machine Monitor) vad gäller användning av ytterligare maskinvarufunktioner från Intels virtualiseringsteknik för direkta indata/utdata. Enable VT for Direct I/O (aktivera VT för direkta indata/utdata) Det här alternativet är inställt som standard. Trusted Execution Det här alternativet anger om en MVMM (Measured Virtual Machine Monitor) kan utnyttja de ytterligare maskinvarufunktioner som tillhandahålls av Intel Trusted Execution Technology. Trusted Execution Det här alternativet är inte inställt som standard. Maintenance (underhåll) Tabell 30. Maintenance (underhåll) Service Tag Asset Tag Visar datorns servicenummer. Gör att du kan skapa en systeminventariebeteckning om det inte redan har gjorts. Det här alternativet är inte inställt som standard. SERR Messages BIOS Downgrade Styr SERR-meddelandemekanismen. Det här alternativet är inställt som standard. En del grafikkort kräver att SERR-meddelandemekanismen inaktiveras. Gör det möjligt för dig att flasha tidigare revisioner av systemets inbyggda programvara. Allow BIOS Downgrade (tillåt BIOS-nedgradering) Det här alternativet är inställt som standard. Data Wipe Gör det möjligt för dig att radera data från alla interna lagringsenheter. Wipe on Next Boot Det här alternativet är inte inställt som standard. BIOS Recovery BIOS Recovery from Hard Drive- det här alternativet är inställt som standard. Gör det möjligt för dig att återställa skadad BIOS från återställningsfilerna på den primära hårddisken eller en extern USB-nyckel. BIOS Auto-Recovery- Gör det möjligt för dig att återställa BIOS automatiskt. OBS: Fältet BIOS Recovery from Hard Drive ska vara aktiverat. Always Perform Integrity Check- Utför integritetskontroll vid varje start. Datum för första påslagning Här kan du ange ägarskapsdatum. et Set Ownership Date är inte inställt som standard. Systeminstallationsprogram 29

30 System Logs (systemloggar) Tabell 31. Systemloggar BIOS events Här kan du visa och rensa BIOS-händelser under självtest. Avancerade konfigurationer Tabell 32. Avancerade konfigurationer ASPM Gör det möjligt för dig att ställa in ASPM-nivån. Auto (standard) - Det finns handskakning mellan enheten och PCI Express-hubben för att avgöra bästa ASPM-läge som stöds av enheten Disabled - ASPM-strömhantering är avstängd vid alla tidpunkter L1 Only - ASPM-strömhantering är inställd för att använda L1 PCle LinkSpeed Gör det möjligt för användaren att välja maximal PCIe-länkhastighet. Auto (standard) Gen 1 Gen 2 Uppdatera BIOS i Windows Vi rekommenderar att du uppdaterar BIOS (systeminstallationsprogrammet) när moderkortet byts ut eller om det finns en uppdatering tillgänglig. För bärbara datorer ska du se till att batteriet är fulladdat och anslutet till ett eluttag. OBS: Om BitLocker är aktiverat kan det måste stängas innan du uppdaterar BIOS för systemet och sedan aktiveras igen när BIOS-uppdateringen är slutförd. 1 Starta om datorn. 2 Gå till Dell.com/support. Ange Service Tag (Servicenummer) eller Express Service Code (Expresskod) och klicka på Submit (Skicka). Klicka på Detect Product och följ sedan anvisningarna på skärmen. 3 Om du inte kan identifiera eller hitta servicenumret ska du klicka på Choose from all products. 4 Välj kategorin Products i listan. OBS: Välj rätt kategori så att du kommer till produktsidan 5 Välj datormodell. Nu visas sidan Product Support (Produktsupport) för din dator. 6 Klicka på Get Drivers (Skaffa drivrutiner) och sedan på Drivers and Downloads (Drivrutiner och hämtningar). Avsnittet Drivers and Downloads visas. 7 Klicka på Find it myself. 8 Klicka på BIOS för att visa BIOS-versionerna. 9 Identifiera den senaste BIOS-filen och klicka på Download. 10 Välj den hämtningsmetod du föredrar i Please select your download method below window (Välj hämtningsmetod); klicka på Download Fil (Hämta fil). Fönstret File download (Filhämtning) visas. 11 Klicka på Save (Spara) för att spara filen på datorn. 30 Systeminstallationsprogram

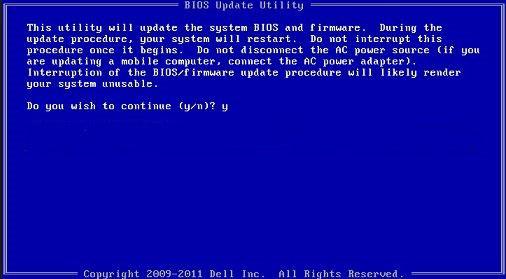

31 12 Klicka på Run (Kör) för att installera de uppdaterade BIOS-inställningarna på datorn. Följ anvisningarna på skärmen. Uppdatera BIOS på system med BitLocker aktiverat VIKTIGT!: Om BitLocker är inte stängs innan du uppdaterar BIOS kommer systemet inte att känna igen BitLocker-tangenten nästa gång du startar det. Du uppmanas sedan att ange återställningsnyckel för att gå vidare och systemet kommer att be om detta vid varje omstart. Om återställningsnyckel är inte känd för det kan resultera i dataförluster eller en onödig för ominstallation av operativsystemet. För mer information om detta ämne, se följande artikel i kunskapsbanken: article/sln Uppdatera system-bios med hjälp av en USBflashenhet Om systemet inte kan läsas in i Windows, men det finns fortfarande ett behov att uppdatera BIOS, ska du hämta BIOS-filen med hjälp av ett annat system och spara den på en startbar USB-flashenhet. OBS: Du måste använda en startbar USB-flashenhet. Se följande artikel för mer information. article/sln Hämta.EXE-filen för BIOS-uppdateringen till ett annat system. 2 Kopiera filen, t.ex. O9010A12.EXE, på den startbara USB-flashenheten. 3 Sätt i USB-flashenheten i datorn som kräver BIOS-uppdateringen. 4 Starta om systemet och tryck på F12 när startfönstret med Dell Splash-logotypen visas för att visa menyn för engångsstart. 5 Med piltangenterna väljer du USB Storage Device och klicka på Enter. 6 Systemet kommer att starta till en kursor i Diag C:\>. 7 Kör filen genom att skriva det fullständiga filnamnet, t.ex. O9010A12.exe, och tryck på Enter. 8 BIOS-uppdateringsverktyget läses in, följ anvisningarna på skärmen. Figur 1. Uppdateringsskärm för DOS BIOS Uppdatera Dell BIOS i Linux- och Ubuntu-miljöer Om du vill uppdatera system-bios i en Linux-miljö såsom Ubuntu, se Systeminstallationsprogram 31

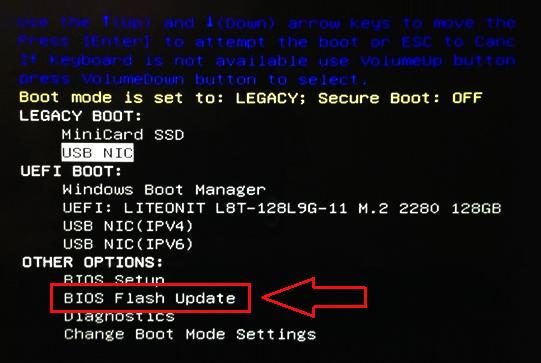

32 Flasha BIOS från F12-menyn för engångsstart Uppdatera system-bios med hjälp av en BIOS-uppdatering.exe-filen kopieras till ett FAT32 USB-nyckel och startar från F12-menyn för engångsstart. BIOS-uppdatering Du kan köra BIOS-uppdateringen från Windows med hjälp av en startbar USB-nyckel eller så kan du även uppdatera BIOS från F12-menyn för engångsstart på datorn. De flesta Dell-system som byggs efter 2012 har denna funktion och du kan bekräfta genom att starta systemet till F12-menyn för engångsstart för att se om BIOS-uppdatering i listan som ett startalternativ för din dator. Om alternativet ingår i listan så stöder BIOS detta alternativ för BIOS-uppdatering. OBS: Endast datorer med alternativet BIOS Flash Update i F12-menyn för engångsstart kan använda den här funktionen. Uppdatering från menyn för engångsstart För att uppdatera BIOS från F12-menyn för engångsstart behöver du: USB-nyckel som formateras till FAT32-filsystemet (nyckeln måste inte att vara startbar) Den körbara BIOS-filen som du hämtade från Dells supportwebbplats och kopierade till roten på USB-nyckeln AC-nätadaptern är ansluten till datorn Funktionellt systembatteri för att flasha BIOS Genomför följande steg för att köra flashprocessen för BIOS-uppdateringen från F12-menyn: VIKTIGT!: Stäng inte av datorn under uppdateringsprocessen för BIOS. Om du stänger av datorn kan det resultera i att den inte kan startas. 1 Från ett avstängt läge ska du sätta i USB-nyckeln där du kopierade flash-enheten in i en USB-port på datorn. 2 Slå på datorn och tryck på F12-tangenten för att komma åt menyn för engångsstart, markera BIOS Flash Update med hjälp av piltangenterna och tryck sedan på Enter. 3 Bios-flashmenyn öppnas och klicka sedan på bläddringsknappen. 32 Systeminstallationsprogram

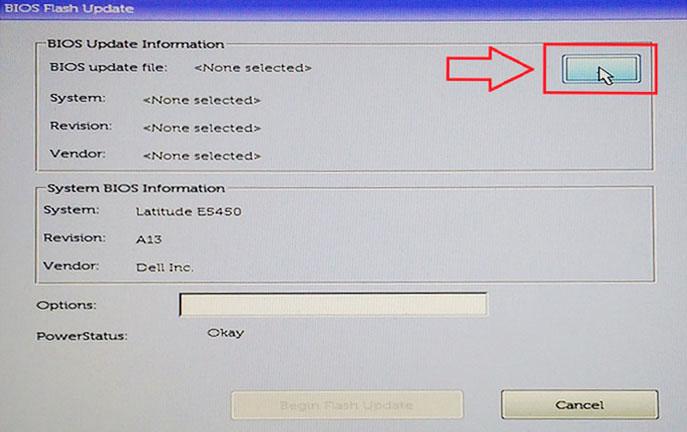

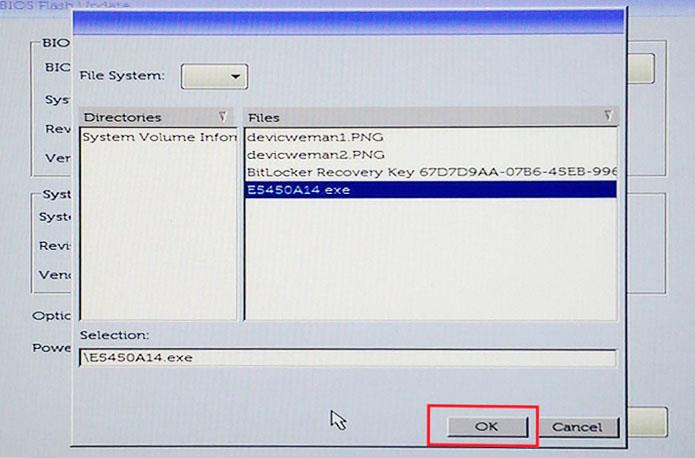

33 4 Filen E5450A14.exe visas som ett exempel på följande skärmbild. Det faktiska filnamnet kan variera. 5 När filen har valts, visas den i rutan för filval och du kan klicka på OK för att fortsätta. Systeminstallationsprogram 33

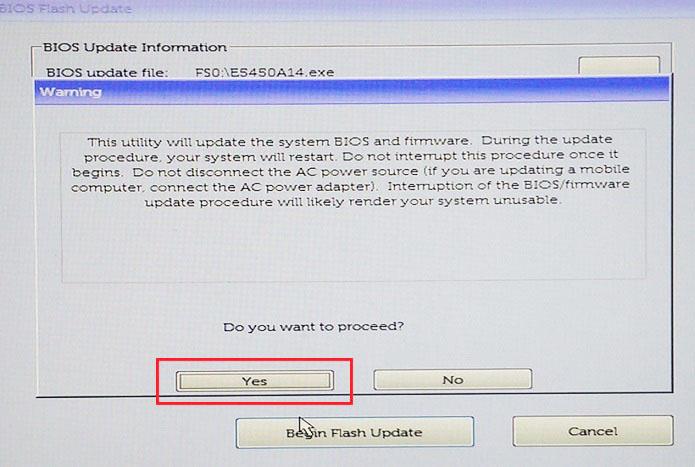

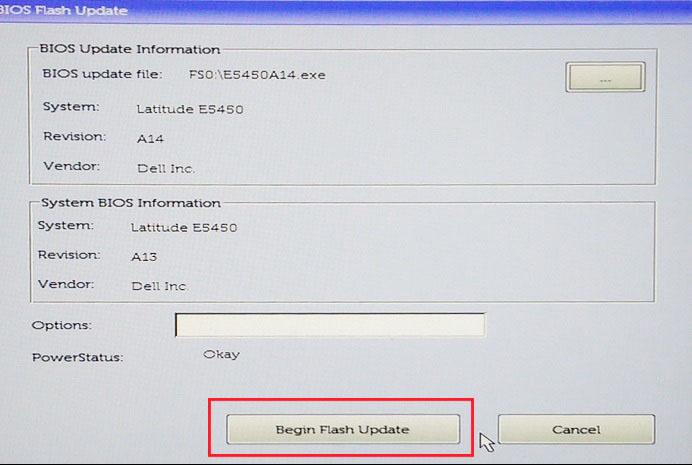

34 6 Klicka på knappen Begin Flash Update. 7 Ett varningsmeddelande visas som frågar om du vill fortsätta. Klicka på Yes för att börja flasha. 34 Systeminstallationsprogram

35 8 Vid den här tidpunkten körs BIOS, systemet startas om och BIOS-flashuppdateringen påbörjas och en förloppsindikator visar hur flashningen går. Beroende på vilka ändringar som ingår i uppdateringen kan förloppsindikatorn gå från 0 till 100 flera gånger och flashprocessen kan ta upp till 10 minuter. Vanligen tar denna process två till tre minuter. 9 När installationen är klar startar systemet om och BIOS-uppdateringen har slutförts. System- och installationslösenord Tabell 33. System- och installationslösenord Lösenordstyp Systemlösenord Lösenord som du måste ange för att logga in till systemet. Systeminstallationsprogram 35

36 Installationslösenord Lösenord som du måste ange för att öppna och göra ändringar i datorns BIOS-inställningar. Du kan skapa ett systemlösenord och ett installationslösenord för att skydda datorn. VIKTIGT!: Lösenordsfunktionerna ger dig en grundläggande säkerhetsnivå för informationen på datorn. VIKTIGT!: Vem som helst kan komma åt informationen som är lagrad på datorn om den inte är låst och lämnas utan tillsyn. OBS: Funktionen för system- och installationslösenord är inaktiverad. Tilldela ett systemlösenord och ett installationslösenord Du kan endast tilldela ett nytt systemlösenord när statusen är Ej inställt. Starta systeminstallationsprogrammet genom att trycka på <F2> omedelbart efter det att datorn startats eller startats om. 1 På skärmen System BIOS (system-bios) eller System Setup (systeminstallation) väljer du Security (säkerhet) och trycker på Retur. Skärmen Security (säkerhet) visas. 2 Välj Systemlösenord och skapa ett lösenord i fältet Ange det nya lösenordet. Använd följande rekommendationer för systemlösenordet: Ett lösenord kan ha upp till 32 tecken Lösenordet kan innehålla siffrorna 0 till 9 Endast små bokstäver är giltiga, stora bokstäver är inte tillåtna. Endast följande specialtecken är tillåtna, blanksteg, ( ), (+), (,), (-), (.), (/), (;), ([), (\), (]), (`). 3 Skriv in lösenordet som du angav tidigare i fältet Bekräfta nytt lösenord och klicka på OK. 4 Tryck på Esc så blir du ombedd att spara ändringarna. 5 Tryck på Y för att spara ändringarna. Datorn startar om. Radera eller ändra ett befintligt systeminstallationslösenord Kontrollera att Password Status är upplåst (i systeminstallationsprogrammet) innan du försöker radera eller ändra ett befintligt systemoch/eller installationslösenord. Du kan inte ta bort eller ändra ett befintligt system- eller installationslösenord om Password Status är låst. Starta systeminstallationsprogrammet genom att trycka på F2 omedelbart efter det att datorn startats eller startats om. 1 På skärmen System BIOS (System-BIOS) eller System Setup (Systeminstallation) väljer du System Security (Systemsäkerhet) och trycker på Enter. Skärmen System Security (Systemsäkerhet) visas. 2 På skärmen System Security (Systemsäkerhet), kontrollera att Password Status (Lösenordstatus) är Unlocked (Olåst). 3 Välj System Password (Systemlösenord), ändra eller radera det befintliga systemlösenordet och tryck på Enter eller Tab. 4 Välj Setup Password (Installationslösenord), ändra eller radera det befintliga installationslösenordet och tryck på Enter eller Tab. OBS: Om du ändrar system- och/eller installationslösenord ska du mata in det nya lösenordet igen när du uppmanas. Om du raderar system- och/eller installationslösenordet måste du bekräfta raderingen när du uppmanas. 5 Tryck på Esc så blir du ombedd att spara ändringarna. 6 Tryck på Y för att spara ändringarna och avsluta systeminstallationsprogrammet. Datorn startar om. 36 Systeminstallationsprogram

37 5 Få hjälp Kontakta Dell OBS: Om du inte har en aktiv Internet-anslutning kan du hitta kontaktinformationen på ditt inköpskvitto, förpackning, faktura eller i Dells produktkatalog. Dell erbjuder flera alternativ för support och service online och på telefon. Tillgängligheten varierar beroende på land och produkt och vissa tjänster kanske inte finns i ditt område. Gör så här för att kontakta Dell för försäljningsärenden, teknisk support eller kundtjänst: 1 Gå till Dell.com/support. 2 Välj supportkategori. 3 Välj land eller region i listrutan Choose A Country/Region (välj land/region) längst ner på sidan. 4 Välj lämplig tjänst eller supportlänk utifrån dina behov. Få hjälp 37
