1 AKADEMIN FÖR TEKNIK OCH MILJÖ Avdelningen för bygg- energi- och miljöteknik Injustering och optimering av värmesystem i befintlig fastighet Thomas Alsmyr 2014 Examensarbete, Grundnivå (kandidatexamen), 15 hp Energisystem Energisystemingenjör, Co-op Handledare: Mathias Cehlin Examinator: Ulf Larsson

2

3 Förord Det här examensarbetet är framtaget av författaren efter upptäckta problem under arbetsperioderna som genomförts under utbildningens gång. Obalans i värmesystemen är vanliga och bör ses över. Arbetets syfte är att genomföra en praktisk injustering av befintligt värmesystem på Fabriksgatan 34 i Norrsundet samt genomföra simuleringar i programmet IDA ICE 4.6. Jag vill tacka Håkan Wesström och hela driftenheten på Gavlegårdarna för möjligheten att genomföra detta examensarbete. Jag vill också tacka för de co-op arbetsperioder som jag fått genomföra under utbildningens gång på företaget. Sedan vill jag tacka min handledare Mathias Cehlin för hjälp med simuleringsprogrammet IDA ICE.

4

5 Sammanfattning Bostadssektorn står för 35 % av Sveriges energianvändning. Eftersom merparten av byggnaderna är av äldre modell finns det flertalet energieffektiviseringsmöjligheter. Genom att balansera värmesystemet finns det stora mängder energi att spara utan att investera stora mängder pengar. Lågflödesinjustering kräver överdimensionerade radiatorer medan högflödesmetoden använder mer energi. Det viktiga med injusteringen är att alla lägenheter får föreskrivna värden och fastigheten får en jämn temperatur i alla rum. Injusteringen i sig sparar ingen energi eftersom mängden energi som krävs att värma upp luft är konstant. Injusteringen ger en möjlighet att sänka energianvändningen genom att sänka reglerkurvorna. Syftet med studien är att injustera en fastighet praktiskt och därefter simulera låg- och högflödesmetoden samt energieffektiviseringar på fastigheten i programmet IDA ICE 4.6. Injustering av en fastighet med höga temperaturer och temperaturdifferenser lönar sig mer än andra energieffektiviserinagar. Injusteringen sparar 16 % och har avbetalningstid på under ett år medan energieffektiviseringar som takisolering och fönsterbyte har avbetalningstider på 7 respektive 64 år. Slutsatser som dras av arbetet är att det spelar mindre roll vilken injusteringsmetod som appliceras på ett system. Det viktiga är att värmesystemet injusteras efter vilken typ av fastighet det är. Vid energikällor som till exempel värmepumpar med låg framledningstemperatur lämpar sig inte lågflödesinjustering eftersom det kräver höga temperaturfall.

6

7 Abstract The building sector stands for 35 % of the total energy usage in Sweden. Since the majority of the current buildings are built before energy efficiency was a priority there are a lot of measures possible to reduce energy usage. By balancing the heating system there is a lot of energy to be saved without major investments. Low flow adjustment requires overdimensioned radiators while high flow adjustment uses a bit more energy. The most important when working with adjustments is that all rooms and apartments get the same temperature. The adjustment itself does not save any energy since the energy required to increase the temperature of air is constant. The adjustment of the heating systems allows a decrease in delivered energy. The purpose of this study is to adjust a heating system practically and conduct flow adjustment simulation with the program IDA ICE 4.6. Adjusting the temperature and the system is more important than other energy efficient measures since it can save a lot of energy and has low investment costs. This study shows that savings up to 16 % can be made in this building and the payback time is less than one year. Energy efficient measures such as attic insulation and installing new windows have payoff times 7 respectively 64 years. Conclusion drawn from this study is that it matters less what method one uses to balance the system. The important matter is that the heating system is adjusted according to what kind of building it is. When energy sources such as a heat pump are used the low flow adjustment is not suitable because it requires high temperature drops.

8

9 Innehållsförteckning 1. Inledning Bakgrund Syfte Avgränsningar Teori Injusteringsmetoder Lågflödesmetoden Högflödesmetoden Radiatorer Termostatventil P-område Kv-värde Hysteres Effektbehov Transmissionsförluster Köldbryggor Självdragsventilation Energibehov Solinstrålning Cirkulationspump Objektbeskrivning Fabriksvägen Metod och konfigurering Metod Konfiguration inför simulering Byggnadsmodellen Ventilation Reglerkurvor Köldbryggor Väder och plats Resultat Simuleringsresultat Simulering Simulering Simulering Simulering Simulering Ekonomisk besparing Diskussion Slutsats Rekommendationer för framtida arbeten Källförteckning Bilagor... 47

10

11 1. Inledning 1.1. Bakgrund Bostadssektorn i Sverige står för runt 35 % av den totala energianvändningen och 15 % av de totala koldioxidutsläppen [1]. Bostadssektorn släpper ut lite utsläpp i jämförelse med den mängd energi den använder. Detta kan härledas till den stora mängden fjärrvärme som används i denna sektor. Fjärrvärme anses av ledande forskare vara i princip klimatneutralt [2]. Det är fortfarande intressant att genomföra besparingar på fjärrvärmenätet eftersom det handlar om stora summor pengar som spenderas på uppvärmning för närvarande. Dessa pengar skulle göra mer nytta genom att exempelvis byta ut ineffektiv elektronik och belysning eftersom elektricitet anses ha stora utsläpp per kwh enligt både marginal- och medelelberäkningar [2][3]. Energieffektivisering av befintliga bostäder är det grundläggande sättet att minska energianvändningen i bostadssektorn. Energieffektivisering av byggnader innebär bland annat tilläggsisolering och fönsterbyte [4] [5]. Vad de olika åtgärderna ger för resultat för Fabriksvägen 34 kommer att redovisas i resultatdelen. Det byggs bara några hundra lägenheter om året i Gävle. Det långsamma byggandet gör att de gamla bostäderna fortsatt står för merparten av energianvändningen [6]. I figurerna nedan redovisas byggnadsyta och energianvändning för olika byggnadsår [7][8]. De visar tydligt att merparten av energin som används i byggnadssektorn kommer från gamla byggnader med hög förbrukning. 1

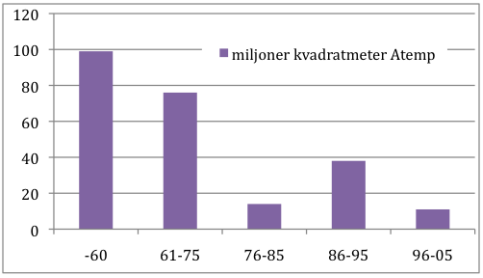

12 Figur 1.1 Total bostadsyta i Sverige efter byggnadsår Figur 1.2 Energianvändning per kvadratmeter i Sverige För att minimera energianvändningen och kunna säkerhetsställa ett gott inomhusklimat utan att bygga om fastigheten krävs det att fastigheten har ett balanserat ventilationsoch värmesystem [9]. Injustering är en åtgärd som kräver både tid och kunskap. Injustering är inte enbart en energibesparingsåtgärd utan också en åtgärd som görs vid missnöje av inomhusklimat [10]. Att balansera systemet och sänka framledningstemperaturerna är en lönsam åtgärd i de allra flesta fallen. Detta gör att injusteringar har korta avbetalningstider [10][11][12]. Detta examensarbete görs på uppdrag av AB Gavlegårdarna som vill minska energianvändningen bland sina fastigheter i största möjliga mån. Objektet i detta arbete är en gammal fastighet byggt år 1956 och är den fastighet som använder mest energi per kvadratmeter i hela deras bostadsbestånd. 2

13 AB Gavlegårdarna är ett av Sveriges största allmännyttiga bostadsföretag. De omsätter omkring en miljard kronor om året och har ca 200 anställda. AB Gavlegårdarna har som mål att minska energianvändningen med 20 % fram till år 2020 räknat från 2008 års nivå. Detta mål ska nås genom bland annat optimering av befintliga värme-, vatten- och ventilationssystem. Objektet som är underlag för detta examensarbete är bland de sista fastigheterna som inte är kopplat till fjärrvärmesystemet i Gavlegårdarnas bostadsbestånd. Detta beror på avståndet till fjärrvärmenätet vilket gör det olönsamt att koppla in fastigheten till befintligt nät. Idag består uppvärmningen av två stycken resistenspannor, dessa värmer upp vattnet som används i värmesystemet samt vattnet till varmvattenberedaren. Det har nu köpts in en luft-vattenvärmepump på en effekt av 12 kw. Detta ger ungefär 3 kw per lägenhet. Fastigheten är idag injusterad med den så kallade Kirunametoden vilket innebär ett väldigt lågt flöde samt hög framledningstemperatur i värmesystem. Detta är inte kompatibelt med en värmepump vars kompressor maximalt levererar 60 C Syfte Syftet med arbetet är att skapa en verklighetstrogen modell i IDA ICE 4.6 och genomföra simuleringar samt föreslå besparingsåtgärder på fastigheten. Att jämföra skillnaden i energianvändning för låg- och högflödesmetoder i IDA ICE 4.6. Att praktiskt harmonisera värmesystemet så att dess framledningstemperaturer är anpassade efter värmepumpens förmåga att leverera energi. 3

14 1.3. Avgränsningar Arbetet utförs under våren och det blir därför inte vara möjligt att följa upp injusteringen samt energibesparingen med installationen av värmepumpen. Resultatet som presenteras i rapporten kommer att vara teoretiskt. Fastigheten är av gammal konstruktion med flertalet utbyggnationer. I och med att ritningar saknas kommer modellen i IDA ICE 4.6 vara förenklad och sakna vissa köldbryggor vilket bör leda till en lägre energianvändning än den verkliga. Det saknas relevanta klimatfiler till IDA ICE 4.6 vilket gör att närmast möjliga stad får användas som klimatreferens. I detta arbete används Stockholms klimatfil, detta leder till något lägre förbrukning eftersom dimensionerande temperaturer är lägre i Stockholm än i Gävle. 4

15 2. Teori 2.1. Injusteringsmetoder Det finns olika metoder att använda för att bestämma flödet till radiatorerna i ett värmesystem. Två huvudsakliga metoder används, dessa är injustering med lågt flöde och hög framledningstemperaturer den andra med högt flöde och låg framledningstemperaturer Lågflödesmetoden Lågflödesmetoden kallas ofta för Kirunametoden och utvecklades av Östen Sandberg [13]. Han tog fram metoden i samband med att energipriserna ökade och injustering blev då mer lönsamt. Metoden använder sig av det faktum att radiatorsystem ofta är överdimensionerade och det är då möjligt att erhålla önskad effekt trots minskat flöde Högflödesmetoden Högflödesmetoden är den konventionella injusteringsmetoden som används vid projektering av radiatorsystem. Det innebär en framledningstemperatur på 55 C och en returtemperatur på 45 C. Denna metod gör att systemet blir kompatibelt med andra värmekällor. Värmepumpar levererar ofta bara energi upp till ca 60 C i värmesystemet, vid dessa låga temperaturer passar högflödesmetoden bra Radiatorer Radiatorer avger värme genom konvektion, ledning och strålning. Värmeöverföring genom ledning anses vara försumbart jämfört med konvektion och strålning. Hur mycket som överförs från konvektion respektive strålning har med radiatorns utformning att göra. Huvuddelen av värmeavgivningen kommer dock oftast ifrån konvektion oavsett utformning. 5

16 Radiatorns värmebalans: ( ) Radiatorns effekt: ( ) Radiatorns flöde: En radiator är inställd på en viss effekt för att kompensera för värmeförlusterna i rummet den är placerad i. Det innebär att 21 C rumstemperatur med både hög- och lågflödesmetoden använder lika mycket energi. Injustering ger en möjlighet för fastighetsägarna att minska energianvändningen genom att sänka reglerkurvorna eftersom medeltemperaturen kan hållas lägre vid ett väl balanserat och injusterat system Termostatventil Termostatventilens uppgift är att reglera flödet till radiatorn när inomhustemperaturen ändras. Flödet ändras proportionellt med ändringar i inomhustemperaturen. Syftet med att ha termostatventiler är att undvika övertemperaturer i lägenheterna. Efter att systemet är injusterat till en given temperatur, normalt ca 21 C, sätts termostaten på och ska då vara förinställd på att stänga av flödet när rummets temperatur överstiger bestämd temperatur. Genom att montera termostater kan tillskottsenergi från solinstrålning eller värmeavgivning från elektronik tas tillvara och minska uppvärmningskostnaderna P-område Temperaturändringen som krävs för att ventilen skall gå från fullt stängt till fullt öppen kallas P-område. De flesta ventiler har ett P-område på ca 2 C. P-band är det intervall ventiler arbetar inom. P-bandet regleras av det inställda Kv-värdet på ventilen medan P- område regleras av KVs-värdet. Detta leder till att lågflödesmetoden har ett kortare P- band än högflödesmetoder. Ett kortare P-band ger snabbare reglering av värmesystemet. 6

17 2.7. Kv-värde Kapacitetsvärdet för ventilen benämns med Kv-värde. Kv-värdet anger vilket flöde i m 3 /h vid 1 bar som ventiler släpper igenom vid ett visst injusterat läge. Q = Flöde [m 3 /h] ρ = Densitet [kg/m 3 ] ΔP = Tryckfall över ventil [bar] Kvs-värdet visar det maximala flödet som kan ledas fram till radiatorn genom ventilen. Kvs-värdet bör väljas så att Kv-värdet hamnar så nära Kvs-värdet som möjligt vid injusterat system. Det gör att manipulation ej kan förekomma Hysteres Hysteres är den temperaturändring termostaten behöver innan den börjar öppnas eller stängas. Hysteres ligger mellan 0,3K och 0,7K på moderna termostater [14] [15]. Önskad hysteres per rum kan variera, i kök eller andra rum med högt värmetillskott kan en termostat med låg hysteres vara fördelaktig. Det behövs oftast ingen eller väldigt liten uppvärmning från radiatorer när matlagning pågår Effektbehov Byggnadens totala effektbehov är summan av förluster genom väggar, fönster, golv, tak, köldbryggor och ventilation. En byggnads maximala effektbehov beräknas från den dimensionerande innetemperaturen och dimensionerande utetemperaturen. Den dimensionerande utetemperaturen finns i tabellform och den dimensionerande innetemperaturen väljs efter vilken sorts byggnad det är. Värmeeffektbalansen beskrivs enligt formeln Det totala effektbehovet räknas från formeln: 7

18 2.10. Transmissionsförluster Transmissionsförlusterna i en byggnad beror på dess U-värde samt köldbryggor. U- värdet är byggnadens värmegenomgångskoefficient och anges i enheten W/m 2 K. [16] Värmemotståndet för ett material bestäms av dess tjocklek och lambda-värde. För att bestämma en byggnadsdel värmemotstånd summeras varje skikt av material samt ett motstånd för insida, R si, och utsida, R se. R-värdet beräknas genom: U-värdet beräknas genom: d = materialets tjocklek λ = uppmätt värde. Anger hur stor värmemängd ett visst material släpper igenom under 1 timme, är 1 m 2 stort och 1 m tjockt vid 1K temperaturskillnad. R = materialets värmemotstånd Transmissionsförlust genom en byggnadsdel: Köldbryggor Köldbryggor är områden där byggnadskonstruktionen saknar tillräcklig isolering vilket leder till ökad värmegenomgång. Dessa områden kan upptäckas enkelt med en IRkamera. Köldbryggor förekommer vid anslutningar mellan byggnadsdelar eller genomföringar av till exempel ventilationskanaler [17]. Byggnadens köldbryggor beräknas enligt formeln: Ψ = värmegenomgångstal för linjär köldbrygga [W/m 2 K] l = linjär köldbrygga längd [m] X = värmegenomgångstal för punktformiga köldbryggor 8

19 2.12. Självdragsventilation Självdragsventilation utnyttjar de termiska drivkrafterna som skapas vid temperaturdifferenser utom- och inomhus. De termiska krafterna som åstadkoms av temperaturdifferans kallas för skorstenseffekten och beskrivs enligt formeln nedan [17]: H = Höjdskillnad in- och utlopp [m] g = gravitationskonstant [9,81 m/s 2 ] Självdragsventilationen är beroende av temperaturskillnader på luften och fungerar därför sämre under sommaren eftersom temperaturdifferensen ute och inne då ofta är noll. På vintern blir problemet omvänt och ventilationen större [18]. Vinden påverkar fastigheten genom att skapa ett undertryck på läsidan vilket gör att luften sugs ut. Vindpåverkan beskrivs enligt formeln nedan [18]: μ = formfaktor [-] v = vindhastighet [m/s] Effektförluster från ventilation beräknas med formeln: c p = Specifik värmekapacitet [kj/(kg K)] = volymflöde [liter/s] Effektförluster för ventilation med konstant inomhustemperatur blir förenklat: n = omsättningar per timme [1/h] V = Rummets volym [m 3 ] 9

20 2.13. Energibehov Energianvändningen är effektbehovet för byggnaden över en bestämd tid. Effektbehovet varierar med utetemperaturen förutsatt att innetemperaturen är konstant. Detta gör att man behöver ett effektivt verktyg för att beräkna energibehovet på ett hanterbart sätt. Graddagar används för att räkna ut energibehovet genom temperaturskillnaden mellan inne- och uteluften under ett år. Gradtimmarna räknas utifrån formeln: Den totala energianvändningen för en byggnad beskrivs enligt formeln 10

21 2.14. Solinstrålning Solinstrålningen i Sverige ligger på ca 1050 kwh/m 2 /år [19]. Solinstrålningen per fönster beräknas enligt formeln nedan. [21] A = Fönsterarea I s = Solstrålning F = Reduktionsfaktor F i = Inre solavskärmningsfaktor F s = Skuggfaktor F a = Andel fönster g = Soltransmissionsfaktor Cirkulationspump Cirkulationspumpens primära uppgift är att övervinna de tryckfall som uppstår i rörledningarna. Dagens cirkulationspumpar är hårt kontrollerade av EU och är väldigt energieffektiva jämfört med innan [20]. Tryckfallet i systemet beräknas genom att addera tryckfall i raka ledningar, engångsmotstånd och apparater [17] Tryckförluster i raka ledningar: Engångsförluster: De dynamiska tryckfallen som kan observas i ekvationerna visar att tryckfallet är kvadratiskt mot flödet. Detta gör att friktionsförlusterna i lågflödessystem ofta kan försummas och injustering endast behöver ske vid värmeavgivare [13]. Detta leder till 11

22 att pumpen bara behövs för att tillgodose flödet i systemet vilket underlättar injusteringar ytterligare. Det tryckfall som uppstår i apparater som till exempel värmeväxlare hämtas från tillverkaren. Pumpar och fläktarnas effektbehov beräknas enligt affinitetslagarna [17]. ( ) ( ) Dessa samband ger att en halvering av flödet ger en energibesparing på 87,5 %. Vid injustering med Kirunametoden har detta utnyttjats och minimerat storleken på pumparna som används i bland annat AB Gavlegårdarnas fastigheter idag. 12

23 3. Objektbeskrivning Fabriksvägen 34 Fabriksvägen 34 är byggt 1956 och typiskt för den perioden när det kommer till klimatskal. U-värden är uträknade efter uppmätt tjocklek på väggen och jämförelse med tidigare arbeten av liknande byggnader. Figur 3.1 Fabriksgatan 34, fasad mot söder. Ytterväggen består av 22 mm träpanel utsida, 100 mm spån och 22 mm träpanel insida. Golvet antas bestå av 100 mm betong, 100 mm spån och trägolv på 15 mm. Takkonstruktionen består av 20 mm trä och av 200 mm av friliggande spån. Väggen har ett U-värde på 0,6 W/m 2 K. Taket har mer isolering än vägg och golv, U- värdet hamnar på 0,34 W/m 2 K. Fönstren har ett U-värde på ca 3 W/m 2 K. Fastigheten har överdimensionerade radiatorer och radiatorventiler enligt driftpersonal på AB Gavlegårdarna vilket gjorde att det inte fanns några problem att få ut önskad effekt trots att det inte är byggt för en högflödesingejustering. 13

24 Ytorna för fastigheten redovisas nedan i tabellform. Dessa skiljer sig något från de areor som används i simuleringsmodellen i avsnitt 4.1. Siffrorna nedan räknar ej med innerväggarnas yta mot tak och golv. Tabell 3.1 areor för bottenvåning Bottenvåning Hall WC Kök Sovrum 1 Sovrum 2 Vardagsrum Väggarea Fönsterarea 0, Golvarea Dörrarea 2 1,5 Tabell 3.2 areor för övervåning Övervåning Hall WC Kök Sovrum Vardagsrum Väggarea Fönsterarea 2, Takarea Tabell 3.3 areor för trapphus Trapphus Väggarea 20 Fönsterarea 0,4 Takarea 5 Golvarea 5 Dörrarea 2 14

25 kwh MWh Fabriksvägen 34 har en energianvändning på 78 MWh/år. Detta blir ca 245 kwh/m 2 atemp. Det är extremt högt och är tre gånger så mycket som det högst tillåtna värdet för nyproduktion. Att inomhustemperaturen är högre än rekommenderat är bara en delförklaring till den höga energianvändningen och injustering kommer inte ensamt att lösa detta Jan Feb Mar Apr Maj Juni Juli Aug Sep Okt Nov Dec Figur 3.2. Tillförd energi till fabriksvägen 34, inkl varmvatten. Varmvattnet som används i fastigheten ingår i figur 3 eftersom mätningen av den totala användningen är redovisad så för fastigheten. I figur 3.3 nedan visas den totala energianvändning för uppvärmning av varmvattnet, denna skall subtraheras från den totala energianvändningen för att få uppvärmningsenergin. Varmvattnet står för kwh av den totala energianvändningen Månad Figur 3.3 Energi för uppvärmning av varmvatten 15

26 4. Metod och konfigurering 4.1. Metod Injustering vid mindre fastigheter som Fabriksvägen 34 är förhållandevis lätt praktiskt eftersom man kan försumma tryckförluster i systemet oavsett om injusteringen sker via högt eller lågt flöde. Injusteringen görs enbart vid radiatorerna och eventuella stamventiler kan det bortses ifrån. Effektbehov har räknats ut genom beräkning av U-värden, ventilationsförluster och köldbryggor. Eftersom ritningar saknas för byggnaden har flera värden fått uppskattats. Köldbryggor på 10 % har används efter genomgång av liknande byggnader i tidigare examensarbeten. Termostater tas bort under injusteringen och en MMA-nyckel (figur 4.1) används för att ställa in önskat antal varv. Kv-värde har tagits fram enligt bilaga 1. Figur 4.1 Injusteringsnyckel från MMA Simuleringen av fastigheten har genomförts med programmet IDA ICE 4.6 eftersom det nyligen använts i en kurs i utbildningen och syftet med injusteringen passade väl med programmets funktioner. Hur simuleringen är genomförd förklaras i kapitel

27 4.1. Konfiguration inför simulering Byggnadsmodellen Fabriksvägen 34 har ritats upp i IDA ICE 4.6 efter att författaren mätt upp alla rum och fönster på plats då det saknas ritningar på fastigheten. Radiatorernas effekt har dimensionerats enligt rådande dimensionerande utetemperatur. Det är möjligt att låta programmet dimensionera effektbehov per rum genom att placera ideala värmare som alltid ger den effekt som behövs för att hålla 21 C i rummet. Detta har inte gjorts eftersom simuleringen av byggnaden skedde efter den praktiska injusteringen. Examensarbetet har utförts på våren vilket gjorde att den praktiska injusteringen fick prioriteras för att kunna få ut ett användbart resultat innan utetemperaturerna blir för höga. Fastigheten är förenklad i programmet för att göra den hanterbar. Vissa byggnadsdelar har förenklats i sin konstruktion eftersom CAD-ritningar saknats och programmets ritfunktion är begränsad. Figur 4.1 Förenklad modell över Fabriksgatan 34 för att göra den hanterbar i IDA ICE. Tabell 5.1 U-värden och area per byggnadsdel inkl. köldbryggor. Area U-värde Vägg ovan mark 270 0,6 Vägg under mark 96 1,03 Tak 144 0,34 Golv 144 0,58 Fönster 42 2,81 Dörrar 10 2,23 17

28 Ventilation Fastigheten har självdragsventilation och luftomsättningsgraden har valts något lägre än Boverkets rekommenderade värden för självdragsventilation [21]. Självdragsventilationen gör att uppvärmningsbehovet ökar ytterligare på kallaste delarna av vintern eftersom den bestäms av densitetskillnaden på luften ute och inne. 0,3 luftomsättningar per timme är schablonmässigt valt eftersom det ej fanns tid eller möjlighet att mäta den verkliga luftomsättningen med till exempel spårgasmetoder. Figur 2.2 Ventilationsflödet som användes vid samtliga simuleringar Eftersom självdragsventilation är beroende av temperaturdifferenser inomhus och utomhus kan olika luftomsättningar användas på vintern och sommaren. Detta skulle ge en mer rättvis bild av hur mycket av energianvändningen ventilationen står för. I detta arbete är den satt till 0,3 luftomsättningar per timme vilket kan ses som ett årsmedelvärde. 18

29 Reglerkurvor Reglerkurvor har valts så att styrtemperaturerna kan hållas inomhus. AB Gavlegårdarna har som krav att temperaturen inte får understiga 21 C under någon längre period och därför blir energianvändningen något högre än om man låter temperaturen understiga 21 C vissa perioder. Reglerkurvorna har valts genom att sätta 55 C eller 80 C som maximal framledningstemperatur beroende på injusteringsmetod. systemet håller sedan denna upp till 0 C därefter sjunker temperaturen linjärt till 20 C grader vid 20 C grader utomhus. Figur 4.3 Reglerkurva som användes i simuleringen med lågflödesmetoden Det är viktigt att kunna styra reglerkurvorna enkelt och på flera olika utomhustemperaturer. Detta ger möjlighet att motverka problem som kan uppstå på hösten med till exempel en känsla av råhet inomhus trots att temperaturen är 21 C. 19

30 Köldbryggor Köldbryggorna i fastigheten har valts som poor eftersom fastigheten är så pass gammal. Byggnadens konstruktion i övrigt gör det rimligt att anta att inga särskilda åtgärder har vidtagits för att minimera köldbryggorna. Figur 4.4 Köldbryggor för varje konstruktionstyp Väder och plats Stockholm valdes eftersom det var den plats närmast Gävle som fanns tillgängligt i programmet. Eftersom temperaturen i Stockholm är något högre både vid dimensionerande utetemperatur och medeltemperatur kommer resultatet att vara något lägre än om väderfil för Gävle hade använts. Figur 4.5 Väder och plats. Stockholm, bromma har valts pga dess läge. 20

31 5. Resultat Injusteringen av Fabriksvägen 34 skedde genom uträkning (bilaga 2) av ekvationerna nedan. genom att beräkna flödet med ekvationen kan Kv-värde och förinställningsvarv beräknas genom bilaga 1. Radiatorinställningen sammanställs i ett injusteringsprotokoll och sedan utförs injusteringen. Den praktiska injusteringen kräver noggrant förarbete för att genomföras på ett sätt som kräver få efterjusteringar. Det är problematiskt att beräkna de verkliga U-värdena när fastigheten är så pass gammalt som detta och ritningar saknas. Tabell 5.1 Injusteringsprotokoll för lgh 01. Förinst. Våning Lgh. Nr Rum Kv-värde Varv Bv 01 Hall 0,05 1 1/2 WC 0,07 1 3/4 Kök 0,2 2 3/4 Sovrum 1 0,26 3 Sovrum 2 0,2 2 3/4 Vardagsrum 0,15 3 1/2 Tabell 5.2 Injusteringsprotokoll för lgh 02. Förinst. Våning Lgh. Nr Rum Kv-värde Varv Bv 02 Hall 0,05 1 1/2 WC 0,07 1 3/4 Kök 0,2 2 3/4 Sovrum 1 0,26 3 Sovrum 2 0,2 2 3/4 Vardagsrum 0,15 3 1/2 21

32 Tabell 5.1 Injusteringsprotokoll för lgh 11 Förinst. Våning Lgh. Nr Rum Kv-värde Varv Öv 11 Hall 0,25 3 WC 0,06 1 5/8 Kök 0,25 3 Sovrum 1 0,36 3 5/8 Vardagsrum 0,38 3 3/4 Tabell 5.4 Injusteringsprotokoll för lgh 12 Förinst. Våning Lgh. Nr Rum Kv-värde Varv Öv 12 Hall 0,25 3 WC 0,06 1 5/8 Kök 0,25 3 Sovrum 1 0,36 3 5/8 Vardagsrum 0,38 3 3/4 Denna injustering ger ett resultat som redovisas i figur 5.1 nedan. Temperaturerna i lägenheterna konvergerar som beräknat och medeltemperaturen sänks eftersom tre lägenheter haft för högt flöde och bara en hade föreskrivna värden. Den 7 maj stängdes värmesystemet av och värmepumpen kopplades in. Detta ledde till en minskning av temperaturen inomhus eftersom utetemperaturen fortfarande var låg. Det kan observeras att den orangea och röda kurvan snabbt ökar efter uppstarten, det tyder på fastigheten har bättre isolering än vad som används vid beräkningar. Detta har undersökts mer noggrant inför modelleringen och det visade sig att fastigheten har 200 mm spån på taket. Injusteringen är gjord med beräknad isolering på 150 mm spån vilket gör att det beräknade U-värdet istället ligger på 0,43 W/m 2 K mot det verkliga på 0,34 W/m 2 K. För att balansera temperaturerna ytterliggare i rummen kan en justering för lägenheter som får mer solinstrålning göras. Schablonmässigt värde för injustering på grund av solinstrålning bör användas försiktigt och eventuellt genomföras i flera steg enligt driftpersonal på AB Gavlegårdarna. 22

33 Figur 5.1 Temperaturlogg över de fyra berörda fastigheterna. Kurvan i nedre delen visar utetemperatur. Röd: Övervåning norrläge Grön: Bottenvåning norrläge Blå: Bottenvåning söderläge Orange: Övervåning söderläge Efterjusteringsvärden presenteras nedan. Injusteringsvärde för solinstrålning är ej medräknat i tabell 5.5 och 5.6. Alla värden är framtagna med samma metod som inför första injusteringen enligt bilaga 1. Det ändrade U-värdet på taket ger en minskning på 1/8 varv per rum. Detta värde gäller för hela övervåningen. Tabell 5.5 Efterjustering för övervåning lgh. 11. Tabell 5.6 efterjusterintg för övervåning lgh. 12. Våning Lgh. Nr Rum Kvvärde Förinst. Varv Öv 11 Hall 0,24 2 7/8 WC 0,06 1 1/2 Kök 0,24 2 7/8 Sovrum 1 0,34 3 1/2 Vardagsrum 0,35 3 5/8 Våning Lgh. Nr Rum Kvvärde Förinst. Varv Öv 12 Hall 0,24 2 7/8 WC 0,06 1 1/2 Kök 0,24 2 7/8 Sovrum 1 0,34 3 1/2 Vardagsrum 0,35 3 5/8 23

34 5.1. Simuleringsresultat Simulering 1 Denna modell togs fram som en basmodell och skall representera fastigheten innan injustering och temperatursänkning är gjord. I modellen används lågflödesmetoden och inomhustemperaturen hålls vid 24 C. Tabell 5.1 Värmeförluster (kwh) genom klimatskalet. Månad Väggar Tak Golv Fönster Dörrar Köldbryggor ,7-935,9 43,8-2023,1-386,9-1423, ,7-920,6-66,8-2072,2-381,8-1461, ,4-746,6-328,4-1842,7-308, ,8-613,7-316,5-1642,9-263,4-1103, ,3-363,1-427,9-1315,8-162,6-828, ,8-213,7-462,8-1074,9-96,3-613, ,7-260,5-278,8-1015, , , ,6-104,9-593, ,1-449,3-71,3-1228,6-177,2-820, ,2-579,1-142,4-1300,9-230, ,4-732,5 30,6-1580,4-295,8-1102, ,2-881,9-72,6-1882,8-362,3-1307,3 Total ,9-2351, ,5-2879, Tabell 5.2 Värmeförluster (kwh) genom ventilation. n = 0,3. Månad Ventilationsförluster Total

35 kwh Taket är relativt välisolerat och fastigheten har en källare som till största del gränsar mot marken. Detta innebär att förlusterna genom tak och golv enbart uppgår till 11 % av de totala energiförlusterna. Detta förhållande ändras ej mellan simulering 1, 2 och 3. 15% 16% Väggar 31% Tak Golv Fönster Dörrar 4% 22% 9% 3% Köldbryggor Ventilation Figur 5.1 Värmeförluster per byggnadsdel. Den tillförda energin från värmesystemet matchar ej det totala värmeflödet från byggnaden. Detta framkommer vid en jämförelse av tabell 5.1. och 5.2 mot figur 5.2. Detta härleds till den gratisenergi som avges eller tillkommer i fastigheten. Personvärme, elektronik och solinstrålning utgör en betydande del av energitillförseln. Den totala gratisenergin uppgår i simuleringen till kwh eller ca 23 % av den totalt tillförda energin. Den tillförda energin i simulering 1 är kwh. Figur 5.2 motsvarar fastigheten innan arbetets början Månad Figur 5.2 Total tillförd energi från värmesystemet. 25

36 Simulering 2 Simulering med lågt flöde för radiatorerna gjordes för att kunna jämföra resultatet från lågflödesmetoden med högflödesmetoden. Kontrolltemperaturen i zonerna är satt till 21 C och radiatorerna justerade med en temperaturdifferens på 50 C vid dimensionerande fall. I simulering 2 till 5 tillförs ingen energi under juni, juli och augusti. Tabell 5.3 Värmeförluster (kwh) genom klimatskalet Månad Väggar Tak Golv Fönster Dörrar Köldbryggor , ,4-1066,8-140,5-708, ,3-481,5-109,2-1076,8-185,9-725, , ,7-1355,8-251,7-950, ,2-780,4-46,8-1648,8-315,9-1148, , ,1-1786,4-340,1-1251, , ,3-1794,5-328, ,3-651,6-312,8-1619,6-263, ,1-538,8-271, ,2-981, , ,7-1168,6-125,6-711,7 Total , ,3-2179,7-8852,2 Tabell 5.4 Värmeförluster (kwh) genom ventilation. n = 0,3. Månad Ventilations- förluster Total

37 kwh Den totala tillförda energin är nu totalt kwh vilket är en minskning med 22,5 % jämfört med Simulering 1. Denna simulering har ingen värmeavgivning under juni, juli och augusti. Enbart sänkningen av inomhustemperaturen leder till 17,7 % besparing Månad Figur 5.3 Total tillförd energi från värmesystemet 27

38 Simulering 3 I denna simulering är radiatorerna inställda på ett högt flöde och inomhustemperaturen hålls vid 21 C. Simuleringen med högflödesinjusteringen visar att skillnaden på högoch lågflödesmetoden är liten men märkbär. I ideala fall ger hög- och lågflödesmetoden exakt lika stor energianvändning eftersom effekten från radiatorerna ser ut som följande: ( ) Tabell 5.5 Värmeförluster (kwh) genom klimatskalet. Månad Väggar Tak Golv Fönster Dörrar Köldbryggor ,7 48,9-1076,4-142,7-715, ,1-488,5-111,1-1092,3-188,8-736, ,9-643,3 53,6-1374,1-254, ,9-1669,8-319,3-1162, ,1-844,8-49,4-1807,7-343,3-1265, ,2-809,7-42,1-1813,8-331,2-1284, ,3-659,5-314,7-1637,5-266,4-1114, ,5-546,3-272,3-1475,1-231,2-992, ,6-298,5-431,8-1175,3-127,5-717,9 Total ,1-1167, ,2-8952,5 Tabell 5.6 Värmeförluster (kwh) genom ventilation. Månad Ventilations- förluster Total

39 kwh Genom att injustera systemet till ett högflödessystem kan en viss ändring i energianvändning påträffas. Lågflödesjusteringen använder kwh och vid högflödesinjustering ökar den till kwh eller med nästan 2 % Månad Figur 5.4 Total tillförd energi från värmesystemet 29

40 Simulering 4 Simulering 4 genomfördes för att undersöka vilka besparingar som kan göras genom att byta ut de gamla fönsterna på Fabriksgatan 34 mot nya. Högflödesmetoden är vald som injusteringsmetod eftersom den nu används i verkligheten. Denna simulering är exakt lika som simulering 3 förutom att U-värdet på alla fönster har ändrats till 1,1 W/m 2 K. Tabell 5.7 Värmeförluster (kwh) genom klimatskalet. Månad Väggar Tak Golv Fönster Dörrar Köldbryggor ,8-386,4 45,4-496,7-144,7-727, ,1-493,5-113,5-495,6-189,9-740, ,9-648,5 50,2-617,6-256,1-966, ,6-795,8-52,1-746,7-320,8-1165, ,4-850,9-52,7-809,6-345,1-1269, ,1-815,4-45,6-815,2-333,4-1288, ,9-665,3-315,4-737,1-267,6-1118, ,3-552,6-273,9-666,4-232, ,6-435,7-546,4-130,2-734,9 Total ,1-1193,3-5931,2-2220,1-9009,3 Tabell 5.8 Värmeförluster (kwh) genom ventilation Månad Ventilations- förluster Total

41 kwh Förhållandet mellan de olika byggnadsdelarna ändras nu när fönstren har fått lägre U- värden. Fönstrena står nu bara för 11 % av förlusterna. 19% Väggar 36% Tak Golv 17% Fönster Dörrar Köldbryggor 4% 11% 11% Ventilation Figur 5.5 Värmeförluster per byggnadsdel. 2% Den totalt tillförda energin är kwh vilket är en minskning med 5671 kwh eller 13 %. Detta är en minskning med kwh eller 31 % Månad Figur 5.6 Total tillförd energi från värmesystemet 31

42 Simulering 5 Simulering 5 är framtagen för att undersöka vad takisolering gör med energianvändningen i fastigheten. Eftersom takytan är relativt stor i förhållande till den totala omslutande arean i denna fastighet kan en betydande del energi sparas. Fastigheten har fått tilläggsisolering på 300 mm vilket med ett λ-värde på 0,036 vilket motsvarar vanlig isolering idag. Tabell 5.9 Värmeförluster (kwh) genom klimatskalet. Månad Väggar Tak Golv Fönster Dörrar Köldbryggor ,3-75,8 48,8-1096,3-144,1-724, ,2-103,8-111,4-1102,2-190,1-739, ,5-136,3 53,3-1383,4-256,4-965, ,3-168,4-49,6-1679,4-321,1-1164, ,8-180,3-49,6-1818,4-345,4-1268, ,4-172,7-42,5-1823,9-333,4-1286, ,3-143,3-314,7-1649, , ,9-119,5-272,9-1487,5-232,7-996, ,6-66,3-433,3-1198,9-128,8-728,2 Total , ,4-2219, Tabell 5.10 Värmeförluster (kwh) genom ventilation. Månad Ventilations- förluster Total

43 kwh Andelen energi som nu går genom takkunstruktionen är minimerad och utgör enbart 2 % av den totala energianvändningen. Taket har nu 200 mm spån och 300 mm extra isolering. 18% Väggar 34% Tak Golv 16% Fönster Dörrar 4% 24% 2% 2% Köldbryggor Ventilation Figur 5.7 Värmeförluster per byggnadsdel. Energibesparingen hamnar på 3859 kwh eller 9 %. Den totala levererade energin är nu kwh. Detta är en besparing på kwh eller 28 % Månad Figur 5.8 Total tillförd energi från värmesystemet 33

44 5.2. Ekonomisk besparing Besparingsmöjligheterna för en fastighet som Fabriksvägen 34 är relativt stora för små investeringskostander. Besparingarna i detta avsnitt baseras på resultatet från simuleringarna. Fastigheten hade från början höga temperaturer inomhus och ett obalanserat värmesystem. Fastighetens klimatskal har ej tidigare renoverats och det finns utrymme på vinden för ytterligare isolering. Genom att injustera värmesystemet kan 21 C erhållas i alla rum utan att något annat får en övertemperatur. Detta leder till att stora mängder energi sparas. I jämförelse med simulering 1 och simulering 3 kan en besparing på 16 % göras genom injusteringen. Detta innebär en minskning på kwh för Fabriksgatan 34. Efter injusteringen och sänkning av reglerkurvan bör energianvändningen ligga på ca kwh/år för värme. Tabell 5.11 Kalkyl på injustering och termostatbyte Investeringskostnad (kr) 4700 Antal termostater 24 Besparing kwh/år Besparing kr/år (0,761 SEK/kWh) 8300 Pay-off tid (år) 0,6 Genom att använda pumpstopp under hela juni, juli och augusti kan 7000 kwh sparas (Figur 3.2 och 3.3). Tabell 5.12 Besparing genom att införa pumpstopp under sommaren Investeringskostnad (kr) 0 Besparing kwh/år 7000 Besparing kr/år (0,761 SEK/kWh) 5300 Pay-off tid (år) 0 Vid utbyte av befintliga fönster till nya med ett U-värde på 1,1 görs en besparing på 13 % vilket innebär en minskad energianvändning på 6500 kwh. Investeringskostanderna ligger på SEK. Detta ger en avbetalningstid på 64 år. Den nya energianvändningen ligger efter åtgärd på kwh. Tabell 5.13 Kalkyl på fönsterbyte Investeringskostnad (SEK) U-värde före 2,9 U-värde efter 1,1 Besparing kwh/år 6500 Besparing kr/år (0,761 SEK/kwh) 5000 Pay-off tid (år) 64 34

45 kwh Tilläggsisolering av vinden ger en stor besparing för liten kostnad. Takisolering med 300 mm extra kostar 145 SEK/m 2 vilket ger en totalkostnad på SEK. Energibesparingen hamnar på 4500 kwh och den totala energianvändningen på kwh. Avbetalningstiden för takisolering är 7 år. Tabell 5.14 kostnad och besparing för takisolering Investeringskostnad (SEK) Total yta (m2) 160 U-värde före 0,34 U-värde efter 0,09 Besparing kwh/år 4500 Besparing kr/år (0,761 SEK/kWh) 3500 Pay-off tid (år) 7 För att genomföra alla fyra åtgärder ligger investeringskostnaderna på SEK. Den totala besparingen hamnar på kwh eller SEK om året. Tabell 5.15 Kostnaderoch payoff för samtliga åtgärder Investeringskostnad pumpstopp 0 Investeringskostnad injustering (SEK) 4700 Investeringskostnad fönster (SEK) Investeringskostnad tak (SEK) Besparing kwh/år Besparing kr/år (0,761 SEK/kWh) Pay-off tid (år) 15 I figur 5.9 redovisas energianvändningen efter varje åtgärd. Den nya energianvändningen inklusive varmvatten ligger på 150 kwh/m Figur 5.9 Energianvändning efter olika åtgärder. Ny energianvändning 150 kwh/m 2 35

46 36

47 6. Diskussion I detta arbete har en injustering gjorts på Fabriksgatan 34 som ägs av AB Gavlegårdarna. Detta har föregåtts av beräkningar av U-värden och effektbehov per rum och radiator. Det finns flera olika injusteringsmetoder som är gångbara och i detta arbete har simulering på både med högt och lågt flöde genomförts. Vid obalanserade värmesystem finns det goda skäl att göra injustering då det ger möjligheter att sänka medeltemperaturen och därav energianvändningen. Det går att injustera fastigheter på flera olika sätt, den metod som skall väljas är den som bäst passar fastigheten i fråga. På Fabriksvägen 34 har en värmepump installerats som levererar vatten till värmesystemet på maximalt 60 C vilket gör högflödesmetoden den som bör väljas eftersom lågflödesmetoden kräver högre framledningstemperaturer än vad som finns tillgängligt. Genom att injustera fastigheten blir temperaturerna i alla lägenheter samma och alla hyregäster får liknande inomhusklimat, detta bör eftersträvas eftersom energinotan hamnar på hyresgästerna i slutändan. Injusteringen som genomförs leder inte i sig till lägre energikostnader utan den genomförs enbart för att balansera systemet så att alla rum och lägenheter har samma temperatur. Genom att ha ett balanserat system görs det möjligt att sänka reglerkurvan maximalt. Vid ojusterade system ges värme för att tillgodose den del som har lägst temperatur, detta leder till övertemperatur i alla andra rum och därmed högre kostnader. Ett väl injusterat system är alltså nyckeln till att tillföra så lite energi som möjligt. De simuleringar som genomförts skiljer sig något från verklighetens energianvändning. Detta beror på flera faktorer. För det första har en klimatfil för Stockholm används istället för en för Gävle. Då Gävle har kallare klimat än Stockholm blir energianvändningen för fastigheten lägre i simuleringarna än i verkligheten. Det går heller inte att exakt veta luftomsättningen om inga noggranna mätningar görs med spårgasmetoder. Den luftomsättning som används är schablonmässig och den verkliga luftomsättningen varierar under året eftersom fastigheten har självdragsventilation. Detta leder till att fastigheten har högre ventilationsförluster under de varmare perioderna samt lägre förluster under de kallare perioderna i simuleringen. 37

48 Vid jämförelse av Simulering 1 och 3 kan en betydande minskning av energianvändning ske genom att injustera värmesystemet och sänka inomhustemperaturen till 21 C från 24 C. Detta kan ske utan några som helst investeringskostnader om man bortser från valet att montera nya termostater. Behovet av termostater blir lägre när ett system är injusterat samt när systemet stängs av under perioder med varmt väder då uppvärmning inte krävs. Det bör dock alltid finns termostater eftersom mängden gratisvärme uppgår till ca 20 %, enligt simuleringarna, av de totala energiförlusterna. Denna gratisenergi som kommer ifrån solinstrålning, personvärme och elektronik kan bara utnyttjas om fastigheten är utrustade med fungerande regleringssystem. Termostaterna stänger då igen radiatorventilen så att ingen övertemperatur uppnås när externa värmetillskott förekommer och energianvändningen blir då lägre. Det finns en skillnad i energianvändning på låg- och högflödesmetoden. Denna förklaras av termostatens oförmåga att reglera systemet på ett optimalt sätt. Termostaten reagerar inte direkt utan har en varierande hysteres och ett P-band som är för stort. För att minimera skillnaderna mellan de olika metoderna bör ventiler med liten hysteres och kort P-band väljas. De energieffektiviseringar som simuleras i simulering 4 och 5 är kostsamma och har relativt långa avbetalningstider. Detta beror inte på att åtgärderna i sig är särskilt ineffektiva utan kostnaderna för renovering av klimatskal är väldigt höga tillsammans med det låga priset på energi från Gävle Energi AB. Avbetalningstiden för takisolering är mycket lägre än den för fönsterbyten och understiger 10 år. Takisolering bör göras innan nästa uppvärmningsperiod eftersom utrymmet på vinden redan nu är tomt och tillgängligt. Fönsterbyte bör enbart göras om de gamla är såpass dåliga att de ska bytas inom en snar framtid. Detta på grund av de långa avbetalningstiderna. Vid byte av fönster förbättras inte bara klimatskalet utan också komfortparametrar såsom kallras och den operativa temperaturen, om temperaturen upplevs som låg måste en högre temperatur hållas för hålla acceptabelt inomhusklimat. Det som kan vara problematiskt med fönsterbyte i denna fastighet är att den har självdragsventilation, detta innebär att det krävs en viss luftströmning genom klimatskalet. När nya fönster installeras tas den fungerande 38

49 ventilationen bort och det kan leda till problem med kvalitén på luften. Detta motverkas genom att installera fönsterventiler som släpper in luften men då tas också en del av syftet med nya fönster bort. 39

50 40

51 7. Slutsats Lågflödesmetoden använder mindre energi än högflödesmetoden, detta kan härledas till termostatens förmåga att reglera flödet till radiatorn på ett bättre sätt eftersom lågflödesmetoden använder lägre Kv-värden än högflödesmetoden vilket gör att den får ett kortare P-band. Injustering är ett effektivt verktyg för att minska energianvändningen, förutsatt att fastigheten är i obalans. Hålls en jämn och låg temperatur i fastigheten redan från början påverkas inte energianvändningen. Den praktiska injusteringen är relativt simpel och bör göras i samtliga fastigheter som misstänks ha ett obalanserat värmesystem. Injustering är den metod som ger mest besparing och har kortast avbetalningstid. Genom att använda högflödesmetoden och framledningstemperatur på 55 grader kan systemet köras tillsammans med värmepumpen som är installerad på Fabriksvägen 34. Takisolering är effektivt för att minska energianvändningen eftersom det är en enkel och billig åtgärd. Jämfört med fönsterbyte har den en kort avbetalningstid och kan användas som förslag på energieffektivisering. På grund av den långa avbetalningstiden bör fönster bara bytas om de befintliga är i dåligt skick och i behov av renovering. Genom att införa pumpstopp under sommaren kan stora mängder energi sparas. Pumpstopp är gratis att använda och bör genomföras i samtliga fastigheter som har funktionen. 41

52 42

53 8. Rekommendationer för framtida arbeten Utföra studier på hur väl termostaten kan använda den interna gratisvärmen i form av personvärme, solinstrålning och elektronik och jämföra termostatens funktion i högflödesmetoder och lågflödesmetoder. Undersöka möjligheter att sänka temperaturen i fastigheter under de gränser som idag används. Titta på möjligheter att bygga värmesystem efter lågflödesmetoden istället för dagens högflödesmetoder. Undersöka möjligheten att använda pumpstopp trots att utetemperaturen är låg. 43

54 44

55 9. Källförteckning [1] Energimyndigheten. Energiläget [2] Amiri, Shahnaz. Henning, Dag. Karlsson, G., Björn. (2012). Simulation and introduction of a CHP plant in a Swedish biogas system. Renewable Energy 49. pp [3] Sköldberg, Håkan. Unger, Thomas. Mattias, Olofsson. (2006) Marginalel och miljövärdering av el. Elforsk rapport 06:52. [4] Nils, W.O., Brown. Tove, Malmqvist. Wei, Bai. Marco, Molinari. (2013). Sustainability assessment of renovation packages for increased energy efficiency for multi-family buildings in Sweden. Building and Environment 61. pp [5] Arumägi, Endrik. Targo, Kalamees. (2014). Analysis of energy economic renovation for historic wooden apartment buildings in cold climates. Applied Energy pp [6] Mahapatra, Krushna. et al. (2012). Business models for full service energy renovation of single-family houses in Nordic countries. Applied Energy 112. pp [7] Westholm, Per. et al. (2012). Energieffektivisering av Sveriges flerbostadshus. Svenska Byggbranschens Utvecklingsfond. [8] Akander, Jan. et al. (2012). Energieffektivisering av flerbostadsfastigheter elva lokala exempel år [9] C. Dimitroulopoulou. (2012). Ventilation in European dwellings: A review. Building and Environment 47 pp [10] Trüschel, Anders. (2005). Svensk fjärrvärme. Värdet av injustering. Forskning och utveckling 2005:134. [11]Tegstedt, Frida. Tim, Störby. (2012). Energieffektivisering i en bostadsrättsförening. Examensarbete 2012:95 [12] Gustafsson, Ivemon, Kim. Lundgren, Robert. (2012). Energieffektiviseringar för energi- och miljöcertifiering av Smaland Airport AB. [13] Anders, Torkel. Göransson, Per. Reybekiel, Bebs. Kirunametoden för god energihushållning. Ordfront, Stockholm [14] Sandin, Kenneth. (2010). Praktisk byggnadsfysik. Studentlitteratur AB, Lund. [15] MMA termostater (acc ) 45

56 [16] TA termostater (acc ) [17] Warfvinge, Catarina. Dahlblom, Mats. (2010). Projektering av VVS-installationer. Projektering av VVS. Studentlitteratur AB, Lund. [18] Boverket. (2006). Energibesiktningsmetoder - ett samlingsdokument. [19] (acc ) [20] Grundfos. (acc ) [21] Boverket. (2014). Energi i bebyggelsen tekniska egenskaper och beräkningar. 46

57 10. Bilagor Bilaga 1. Förinställningsdiagram för praktisk injustering. 47

58 Bilaga 2. Uträkningar inför injustering Bv effektbehov ventilation Vardagsrum 214 WC 39 hall 56 Sovrum Sovrum Kök 127 Öv effektbehov ventilation Sovrum 151 Kök 134 Vardagsrum 195 Hall 127 WC 60 Bv U*A Vardagsrum 28,8 WC 5,5 hall 6,8 Sovrum 1 21,3 Sovrum 2 18 Kök 16,5 Öv U*A Sovrum 24,1 Kök 15,8 Vardagsrum 23,6 Hall 16 WC 7,4 48

59 Bv Effektbehov inkl 10 % köldbryggor Vardagsrum 1159 WC 220 hall 156 Sovrum Sovrum Kök 659 Öv Effektbehov inkl 10 % köldbryggor Sovrum 1307 Kök 895 Vardagsrum 1331 Hall 895 WC
