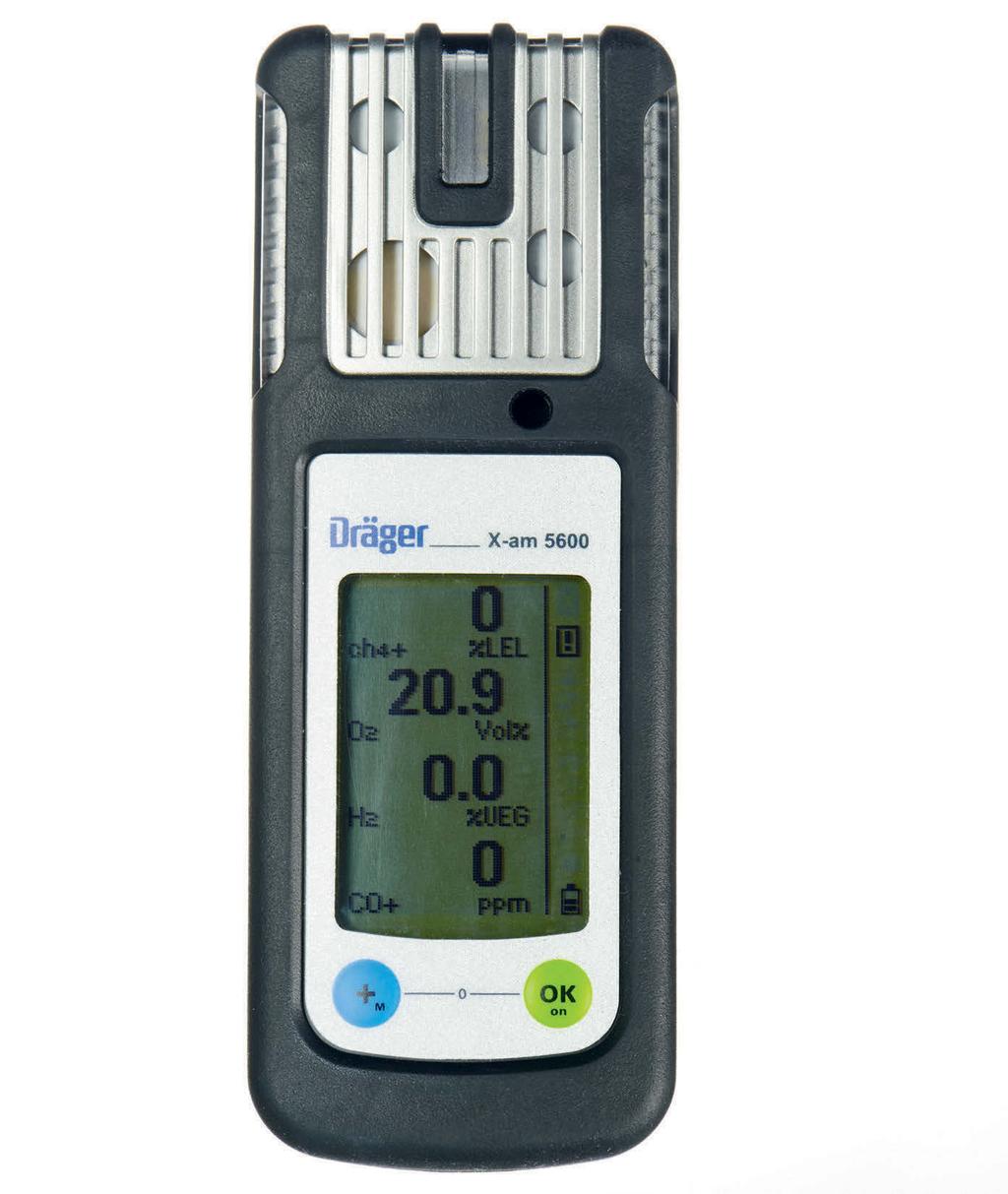

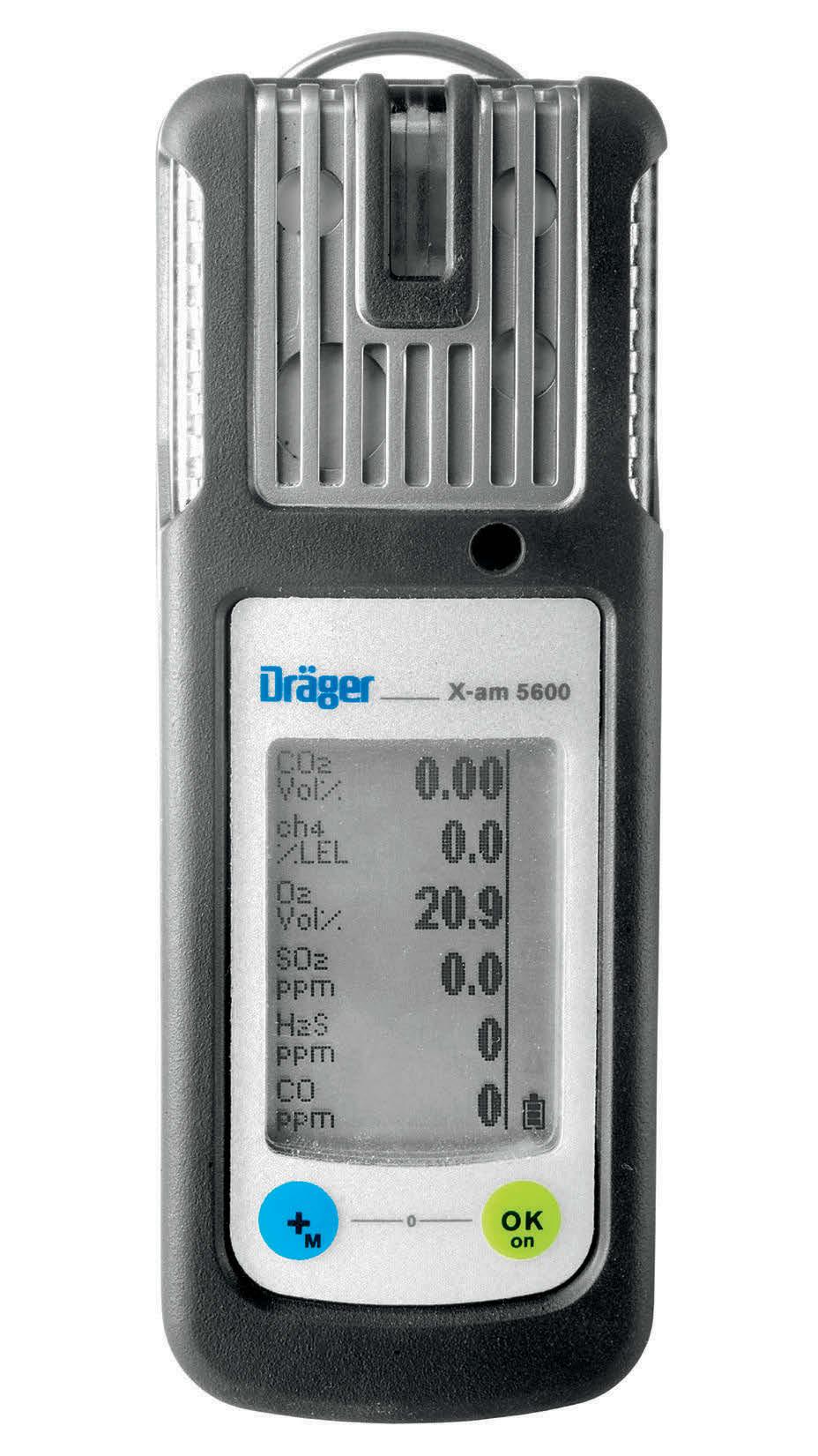

1 Dräger X-am 5600 Flergasmätare Med sin ergonomiska design och innovativa IR-sensor är Dräger X-am 5600 ett av de minsta gasmätningsinstrumenten för mätning av upp till sex gaser. Denna robusta och vattentäta gasmätare är idealisk för tillämpningar med personlig övervakning och ger exakta och pålitliga mätningar av explosiva, brännbara och giftiga gaser och ångor samt syrgas. Säkert gasinsläpp Gasinsläpp från två håll Visuellt larm 360 synligt larm Krokodilklämma Säker fastsättning DrägerSensors Snabb, exakt och med lång livslängd Robust konstruktion Vatten- och dammskyddad enligt IP 67 Stor display Smidig överblick över alla värden

2 02 Dräger X-am 5600 Fördelar Liten men ändå robust Liten, lätt och enkel att använda den robusta och vattentäta gasmätaren X-am 5600 är utformad för användning med en hand i krävande industrimiljöer. Enheten är vatten- och dammsäker enligt IP 67 och har en integrerad gummifot, och fungerar optimalt även under krävande förhållanden. Hållbar IR-teknik Tack vare den höga stabiliteten och motståndskraften mot föroreningar kan Drägers IR-sensorer generellt användas i upp till åtta år. Denna avancerade teknik minskar ägandekostnaden betydligt eftersom färre ersättningssensorer behövs. Dessutom behöver IR-sensorn bara kalibreras var 12:e månad, vilket minskar kostnaderna för underhåll. Enkel eller dubbel sensor exakta mätresultat IR-sensorn IR Ex gör det möjligt att mäta explosiva, brännbara kolväten kring den nedre explosionsgränsen. IRsensorn IR CO 2, med en mätningsupplösning på 0,01 volymprocent, ger säkra och exakta mätvärden och varnar för giftiga koncentrationer av koldioxid i omgivningsluften. För användningsområden där det behövs tillförlitlig mätning av explosiva ämnen och CO 2 kan fördelarna med de båda funktionerna nås med en dubbel sensor (Dual IR CO 2 /Ex). Även i kombination med väte Förutom kolväten kan även väte vara en explosiv gas. Eftersom sensorer baserade på IR-teknik inte varnar för risken för vätgasexplosion kombinerar gasmätaren X-am 5600 två sensorsignaler (IR-Ex och elektrokemisk H 2 HC) för tillförlitlig detektering av väte. X-am 5600 ger fördelarna med giftfri teknik för användning i områden där hittills endast katalytiska Ex-sensorer har använts. Olika möjligheter till övervakning Tack vare kombinationen av innovativ IR-teknik och de senaste elektrokemiska Dräger XXS-minisensorerna detekterar denna 1 till 6-gasdetektor på ett tillförlitligt sätt explosiva, brännbara och skadliga koncentrationer av O 2, Cl 2, CO, CO 2, H 2, H 2 S, HCN, NH 3, NO, NO 2, PH 3, SO 2, O 3, amin, odorant, COCl 2 och organiska ångor. Med PC-programvaran Dräger CC-Vision går det enkelt att byta, kalibrera eller konvertera sensorerna så att de uppfyller kraven för olika användningsområden. Flexibel användning En extern pump (tillval) som kan användas med upp till 45 m långa slangar är den perfekta lösningen för mätningar före inträde i tankar eller rörledningar. För övervakning av hela områden kan gasmätaren X-am 5600 användas i kombination med den innovativa luftövervakaren Dräger X-zone 5500.

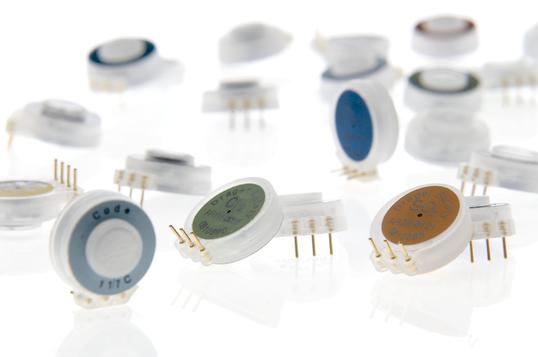

3 Dräger X-am Fördelar Passar för Ex-Zone 0 Den lilla och tillförlitliga gasmätaren är lämplig för användning i områden klassificerade som zon 0, vilket är områden där explosiva atmosfärer alltid förväntas också med Dräger X-am Pump och Dräger X-zone Områdesövervakning I kombination med Dräger X-zone 5500 kan gasmätaren användas för olika typer av områdesövervakning. Upp till 25 stycken Dräger X-zone 5500-enheter kan sammanlänkas automatiskt så att en trådlös larmkedja bildas. Denna sammanlänkning av enheterna som övervakar området gör det möjligt att snabbt säkra större områden, t.ex. rörledningar eller industritankar också vid industristängningar. Systemkomponenter DrägerSensor XXS Dräger har utvecklat elektrokemiska miniatyrsensorer särskilt för Dräger Pac och X-Am 1/2/5-generationen. Sensorerna detekterar många olika gaser och ångor. De är också mycket tillförlitliga och stabila på lång sikt vilket ger minskade driftkostnader. D

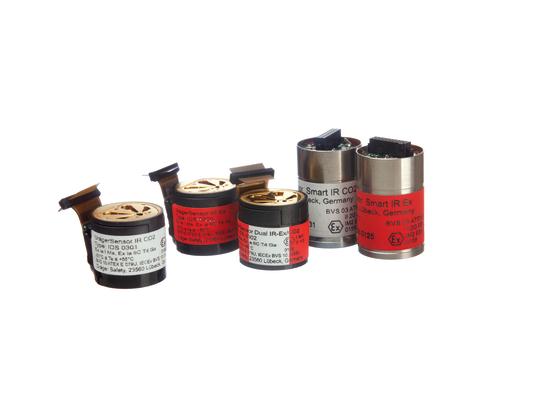

4 04 Dräger X-am 5600 Systemkomponenter Drägers IR-sensorer Drägers IR-sensorer levererar bästa möjliga mätresultat och påverkas inte av sensorförgiftningar. Den långa livslängden hos dessa sensorer resulterar i försumbara uppföljningskostnader. Du kan även använda Drägers IR-sensorer för att göra Ex- och CO 2 -mätningar samtidigt. D D Dräger X-dock 5300/6300/6600 Drägers X-dock -serien ger dig full kontroll över dina bärbara gasdetekteringsinstrument. Automatiska funktionstester och kalibreringar med reducerad testgasförbrukning och korta testtider sparar tid och pengar. Omfattande dokumentation och utvärderingar ger dig en tydlig överblick. Drägers bumpteststation Lätt att använda, fristående och portabel. Med hjälp av bumpteststationen kan funktionstester av gasdetektorer och varningsanordningar utföras snabbt och enkelt. ST

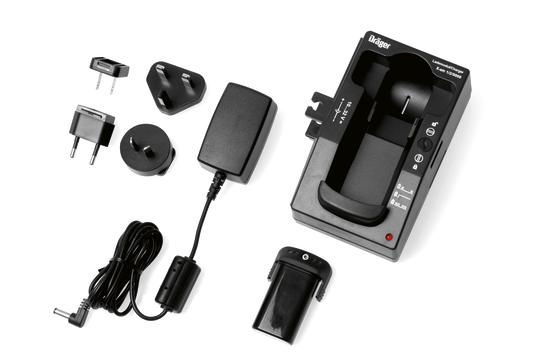

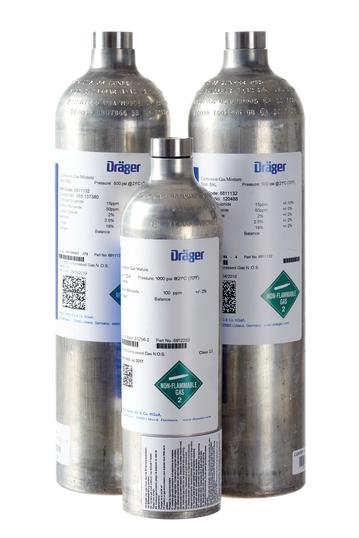

5 Dräger X-am Tillbehör Kalibreringsgas och tillbehör Genom att kalibrera utrustningen försäkrar du dig om säker drift och bibehållen funktionalitet och uppfyller också gällande föreskrifter och praxis. Det finns flera olika alternativ för kalibreringen. D D Drägers konfigurations- och utvärderingsprogram Spara mätresultat, konfigurera gasdetekteringsinstrument och visa prestandauppgifter allt detta är möjligt med den skräddarsydda Dräger-programvaran. Dräger X-am -pump Dräger X-am -pumpen är en extern pump för de bärbara gasdetektorerna Dräger X-am 2500, 5000 och 5600 konstruerad för clearancemätningar i exempelvis tankar och schakt. Pumpen slås automatiskt på när den ansluts till en påslagen X-am -enhet. Det går snabbt och enkelt att växla från pumpläge till diffusionsläge. D D Batteri- och laddningspaket NiMH-försörjningsenhet T4 med laddningsmodul och batterihållare

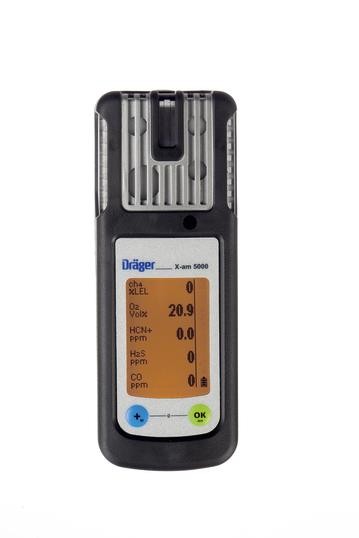

6 06 Dräger X-am 5600 Tillbehör Kalibreringsadapter ST Relaterade produkter Dräger X-am 5000 Dräger X-am 5000 tillhör en generation gasdetektorer som är särskilt utvecklade för personliga övervakningstillämpningar. Denna gasdetektor för 1 5 gaser ger en tillförlitlig mätning av såväl brännbara gaser och ångor som O 2 och skadliga koncentrationer av giftiga gaser, organiska ångor, odoranter och aminer. D D Dräger X-am 8000 Gasfrihetsförklaring har aldrig varit lika enkelt och bekvämt: Dräger X-am 8000 mäter upp till sju giftiga och brännbara gaser, ångor och syrgas på samma gång i antingen pump- eller diffusionsläge. Innovativ signaldesign och praktiska assistentfunktioner garanterar fullständig säkerhet under hela processen.

7 Dräger X-am Tekniska data Mått (B x H x D) Vikt Omgivningsförhållanden Temperatur Tryck Relativ luftfuktighet Skyddsklass IP 67 Larm Drifttider Laddningstid Datalogger Pumpdrift Godkännanden Visuellt 360 Akustiskt Vibration ATEX IECEx CSA (Kanada och USA) Certifikat för mätprestanda 48 x 130 x 44 mm g -20 till +50 C (-40 till +50 C i max. 15 minuter) mbar % r.f. Flertonig > 90 db vid 30 cm ~ 9 h eller snarare ~ 10,5 h < 4 h Kan avläsas via IR > timmar med sex gaser och ett registreringsintervall på ett värde per minut Max. slanglängd 45 m, 148 ft I M1 Ex da ia I Ma II 1G Ex da ia IIC T4/T3 Ga IECExEx da ia I Ma Ex da ia IIC T4/T3 Ga Klass I Div. 1 Grupp A, B, C, D, E, F, G T.-Kod T4/T3 A/Ex da ia IIC T4/T3 /Ga EN O 2 EN , EN CO & H 2 S CE-märkning MED EAC EN Metan till nonan, H 2 Elektromagnetisk kompatibilitet (direktiv 2014/30/EU) Direktiv om marin utrustning (direktiv 2014/90/EU) PO Ex ia I Ma X 0Ex ia IIC T4/T3 Ga X Beställningsinformation Dräger X-am Innehåller: grundinstrument med integrerad datalogg, tillverkar- och kalibreringscertifikat. Ett fungerande instrument måste ha upp till fyra sensorer och en strömförsörjningsenhet (tillval). IR-sensorer Mätintervall Upplösning Beställningsnummer DrägerSensor Dual IR Ex/CO 2 1 DrägerSensor IR Ex % LEL 1 % LEL vol.-% metan, propan, eten, n-butan 0,1 vol.-% CH vol.-% CO 2 0,01 vol.-% CO % LEL 1 % LEL vol.-% metan, propan, 0,1 vol.-% CH 4 eten, n-butan DrägerSensor IR CO vol.-% CO 2 0,01 vol.-% CO Elektrokemiska sensorer Mätintervall Upplösning Beställningsnummer DrägerSensor XXS O 2 2) 0 25 vol.-% 0,1 vol.-% DrägerSensor XXS CO LC ppm 1 ppm DrägerSensor XXS O vol.-% 0,5 vol.-% DrägerSensor XXS CO HC ppm 5 ppm

8 08 Dräger X-am 5600 Beställningsinformation DrägerSensor XXS CO/H 2 - kompenserad ppm CO 2 ppm DrägerSensor XXS H 2 S LC ppm 0,1 ppm DrägerSensor XXS H 2 S HC ppm 2 ppm DrägerSensor XXS CO LC/ H 2 S LC DrägerSensor XXS CO LC/O 2 DrägerSensor XXS H 2 S LC/O ppm CO ppm H 2 S 1 ppm CO 0,1 ppm H 2 S ppm CO 1 ppm CO vol.-% CO 2 0,1 vol.-% O ppm H 2 S 0,1 ppm H 2 S vol.-% CO 2 0,1 vol.-% O 2 DrägerSensor XXS NO ppm 0,1 ppm DrägerSensor XXS NO ppm 0,1 ppm DrägerSensor XXS NO 2 LC 0 50 ppm 0,02 ppm DrägerSensor XXS SO ppm 0,1 ppm DrägerSensor XXS PH ppm 0,01 ppm DrägerSensor XXS PH 3 HC ppm 1 ppm DrägerSensor XXS HCN 0 50 ppm 0,1 ppm DrägerSensor XXS HCN PC 0 50 ppm 0,5 ppm DrägerSensor XXS NH ppm 1 ppm DrägerSensor XXS CO vol.-% 0,1 vol.-% DrägerSensor XXS CI ppm 0,05 ppm DrägerSensor XXS H ppm 5 ppm DrägerSensor XXS H 2 HC 0 4 vol.-% 0,01 vol.-% DrägerSensor XXS OV ppm 0,5 ppm DrägerSensor XXS OV-A ppm 1 ppm DrägerSensor XXS Amine ppm 1 ppm DrägerSensorXXS Odorant 0 40 ppm 0,5 ppm DrägerSensorXXS COCl ppm 0,01 ppm DrägerSensor XXS Ozone 0 10 ppm 0,01 ppm Särskild kalibrering för Ex-sensorer finns (standardinställning: metan) 2 Dräger ger tre års tillverkargaranti på Dräger X-am 5000 och dessa sensorer. De juridiska rättigheterna härrörande från defekter påverkas inte. Elektrokemiska sensorer med fem års tillverkargaranti DrägerSensor XXS E CO DrägerSensor XXS E H 2 S ppm 2 ppm 15 sek ppm 1 ppm 15 sek DrägerSensor XXS E O vol.-% 0,1 vol.-% 10 sek Strömförsörjningsenheter NiMH-strömförsörjning T NiMH-strömförsörjning T4, hög kapacitet Batteri- och laddningspaket som innehåller: uppladdningsbar NiMH-strömförsörjningsenhet T4, laddningsmodul och en enkelladdare (för internationell användning) Batteri- och laddningspaket HC som innehåller: uppladdningsbar NiMH-strömförsörjningsenhet HC T4, laddningsmodul och en enkelladdare (för internationell användning)

9 Dräger X-am Beställningsinformation Batterihållare ABT 0100 (utan batterier) Alkaliska batterier T3 (2 st) för batterihållare Alkaliskt batteri T4 (2 st) Laddningstillbehör Laddningsmodul Grundläggande laddningspaket, som innehåller en laddningsmodul och en strömförsörjningsenhet av enkeltyp (internationell användning) Strömkontakt ( V AC), 6,25 A, för laddning av upp till 20 enheter Adapter för nätkontakt krävs dessutom. Laddare av enkeltyp (internationell användning) för högst fem laddningsmoduler Billaddningskabel 12 V/24 V för en laddningsmodul Monteringssats för billaddare för en Dräger X-am 1/2/5x00- laddningsmodul Laddningsadapter för laddning av ett laddningsbart batteri utan X-am -enhet Pumptillbehör Dräger X-am Pump (extern pump) Dräger X-am Pump inkl USB-laddare och axelrem Handpumpadapter CSE-set Dräger X-am Pump (inkl 5 m FKM-slang) Väska för Dräger X-am Pump Kalibreringstillbehör Kalibreringsadapter Dräger X-dock 5300 för Dräger X-am 1/2/5x Dräger Bump Test Station för Dräger X-am 5600, utan gasflaska Dräger Bump Test Station för Dräger X-am 5600, komplett med en testgasflaska 58L (gas och koncentration varierar) Nonantestare Kommunikationstillbehör/-programvara Dräger GasVision 7-licensnyckel Dräger CC-Vision USB DIRA med USB-kabel, kommunikationsadapter, IR till USB Områdesövervakning Dräger X-zone 5500, 868 MHz, 24 Ah-batteri med diffusionslock Dräger X-zone 5500 med integrerad pump, 868 MHz, 24 Ahbatteri med diffusions- och pumplock , programvara: (kostnadsfri provversion) Tillsammans med den bärbara larmförstärkaren Dräger X-zone 5500 kombineras enheterna till ett nytt system, för övervakning av hela arbetsområden eller för anslutning till kontakter för externa larm.

10 10 Dräger X-am 5600 Anteckningar Alla produkter, funktioner och tjänster är inte till salu i alla länder. Nämnda varumärken är bara registrerade i vissa länder och inte nödvändigtvis i det land där detta material frisläpps. Gå till för att se aktuell status HQ PP HQ PP Subject to modifications 2019 Drägerwerk AG & Co. KGaA CORPORATE HEADQUARTERS Drägerwerk AG & Co. KGaA Moislinger Allee Lübeck, Germany SALES INTERNATIONAL SVERIGE Dräger Sverige AB Borgarfjordsgatan 13 B Kista Sverige Tel post-se@draeger.com. Hitta din regionala försäljningsrepresentant på: kontakt
