Dräger X-am 2500 Flergasmätare

Transkript

1 Dräger X-am 2500 Flergasmätare Dräger X-am 2500 är särskilt utvecklad för personligt skydd. Gasmätaren har plats för upp till fyra sensorer och mäter tillförlitligt brandfarliga gaser och ångor samt O2, CO, H2S, NO2 och SO2. Tillförlitlig och fullt utvecklad mätteknik, hållbara sensorer och enkel hantering garanterar en hög säkerhetsnivå med mycket låga driftkostnader. Krokodilklämma Säker fastsättning Säkert gasinsläpp Gasinsläpp från två håll Visuellt larm Larmet är synligt i 360 Drägersensorer Snabb, exakt och lång livslängd Stor display Smidig överblick över alla värden D Robust konstruktion Vatten- och dammskyddad enligt IP 67

2 02 Dräger X-am 2500 Fördelar Flergasmätare gasmätare för 1 till 4 gaser för personlig luftövervakning detektering av brandfarliga gaser och ångor samt O2, CO, NO2, SO2 och H2S Slitstarka elektromekaniska sensorer De högpresterande Dräger-sensorerna i extra litet format för gaserna CO, H2S, O2, SO2 och NO2 ger säker användning inom industri, gruvdrift och raffinaderier. Svavelvätesensorn har hög upplösning vilket ger tillförlitlig mätning även vid mycket låga arbetsplatsgränsvärden. Icke-förbrukande och blyfri syresensor har en mycket lång servicelivslängd på över fem år. Drägers CO- och H2-sensorer har också en lång förväntad servicelivslängd, vilket bidrar till mycket låga driftskostnader. Giftbeständig Ex-sensor Den katalytiska Ex-sensorn har mycket hög driftsäkerhet och mätnoggrannhet, och har dessutom stor motståndskraft mot silikon och svavelväte. Tillsammans med den höga driftstabiliteten gör motståndskraften att sensorn har en förväntad livslängd på mer än fyra år. Känsligheten för brandfarliga gaser och ångor är testad enligt mätprestandastandarden IEC/EN från metan till nonan. Denna standard visar även detta instruments lämplighet gällande primärt explosionsskydd, t.ex. för användning i raffinaderier och i kemisk industri. Maximal säkerhet Dräger X-am 2500 har Ex-godkännande för zon 0, vilket innebär att den är utformad för mycket hög användarsäkerhet i områden med explosionsrisk. Den funktionella designen säkerställer att gas kan släppas in ovanifrån och framifrån. Underhåll: snabbt, enkelt, billigt Användare har alltid tillgång till praktiska lösningar som ger säker implementering, från funktionstester med gas till fullständig dokumentation. Dräger Bump Test Station, som inte kräver en lokal strömkälla, och Dräger X-dock, den automatiska test- och kalibreringsstationen för heltäckande hantering av utrustning, är utmärkta tillval som sparar både tid och arbete. Tillsammans med Dräger X-dock möjliggör de högkvalitativa Drägersensorerna snabba funktionstest på bara 8 till 15 sekunder1) och dessutom med mycket låg gasförbrukning. Detta minskar dina driftskostnader betydligt. 1 Med standardsensorer: CH4, O2, CO, H2S

3 Dräger X-am Fördelar Diffusions- eller pumpläge För frigångsmätningar av tankar och schakt eller vid läckagesökning är en extern pump med en slang på upp till 45 m en optimal lösning. Pumpen startar automatiskt när mätinstrumentet ansluts. Övergången från diffusion till pumpdrift hanteras snabbt och enkelt utan verktyg eller skruvar. Ergonomisk och tålig Dräger X-am 2500 är mycket smidig att bära med sig tack vare dess låga vikt och ergonomiska utformning. De två praktiska knapparna på kontrollpanelen och den enkla menynavigeringen gör användningen intuitiv, trots instrumentets omfattande funktioner. Den integrerade skyddsgummibeläggningen och de stöttåliga sensorerna ger extra säkerhet i händelse av slag eller vibrationer. Dessutom är Dräger X-am 2500 inte känslig för elektromagnetisk strålning, t.ex. från trådlösa enheter. Dräger X-am 2500 är vatten- och dammtålig enligt skyddsklass IP 67, vilket innebär att dess funktion garanteras även om den faller i vatten. Tillförlitlig strömförsörjning Dräger X-am 2500 kan användas med antingen alkaliska batterier eller med laddningsbara NiMH-batterier. Detta ger en tillförlitlig strömförsörjning i mer än 12 timmar. Beroende på behoven kan batterierna laddas antingen i verkstaden eller i ett fordon. Drifttiden utan Ex-sensor är normalt över 250 timmar. Systemkomponenter Dräger X-dock 5300/6300/6600 D Drägers X-dock -serien ger dig full kontroll över dina bärbara gasdetekteringsinstrument. Automatiska funktionstester och kalibreringar med reducerad testgasförbrukning och korta testtider sparar tid och pengar. Omfattande dokumentation och utvärderingar ger dig en tydlig överblick.

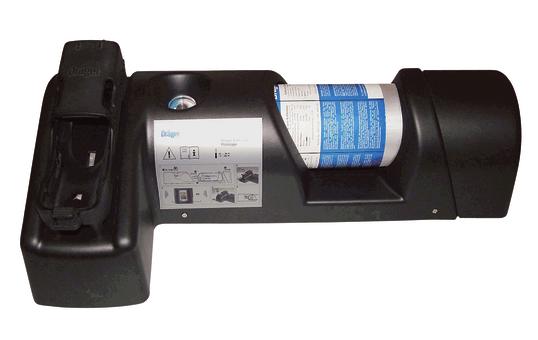

4 04 Dräger X-am 2500 Systemkomponenter Drägers bumpteststation ST Lätt att använda, fristående och portabel. Med hjälp av bumpteststationen kan funktionstester av gasdetektorer och varningsanordningar utföras snabbt och enkelt. Tillbehör Dräger X-am -pump D Dräger X-am -pumpen är en extern pump för de bärbara gasdetektorerna Dräger X-am 2500, 5000 och 5600 konstruerad för clearancemätningar i exempelvis tankar och schakt. Pumpen slås automatiskt på när den ansluts till en påslagen X-am -enhet. Det går snabbt och enkelt att växla från pumpläge till diffusionsläge. Batteri- och laddningspaket D Innehåller: NiMH-strömkälla, laddningsmodul, en laddare

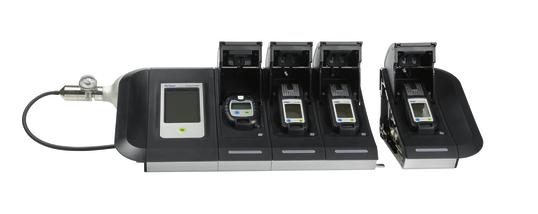

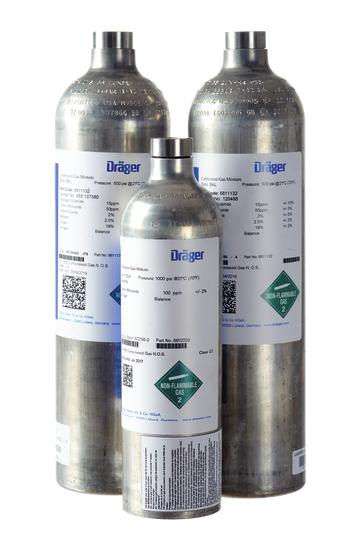

5 Dräger X-am Tillbehör Kalibreringsgas och tillbehör D Genom att kalibrera utrustningen försäkrar du dig om säker drift och bibehållen funktionalitet och uppfyller också gällande föreskrifter och praxis. Det finns flera olika alternativ för kalibreringen. Drägers konfigurations- och utvärderingsprogram D Spara mätresultat, konfigurera gasdetekteringsinstrument och visa prestandauppgifter allt detta är möjligt med den skräddarsydda Dräger-programvaran. Relaterade produkter Dräger X-am 5000 Dräger X-am 5000 tillhör en generation gasdetektorer som är särskilt utvecklade för personliga övervakningstillämpningar. Denna gasdetektor för 1 5 gaser ger en tillförlitlig mätning av såväl brännbara gaser och ångor som O2 och skadliga koncentrationer av giftiga gaser, organiska D ångor, odoranter och aminer.

6 06 Dräger X-am 2500 Relaterade produkter Dräger X-am 5600 D Med sin ergonomiska design och innovativa IR-sensor är Dräger X-am 5600 det minsta gasdetekteringsinstrumentet för mätning av upp till 6 gaser. Denna robusta och vattentäta detektor är idealisk för personliga övervakningsapplikationer för explosiva, brännbara och toxiska gaser och ångor, samt syrgas. Dräger X-am 3500 Dräger X-am 3500 är särskilt utformad för gasfrihetsförklaring. Detektorn har plats för upp till 4 sensorer och detekterar på ett mycket tillförlitligt sätt brännbara gaser och ångor samt O2, CO, H2S, NO2 och SO2. Den innovativa signalutformningen och det stora utbudet av D tillbehör ger optimal säkerhet och enkel hantering. Dräger X-am 8000 D Gasfrihetsförklaring har aldrig varit lika enkelt och bekvämt: Dräger X-am 8000 mäter upp till sju giftiga och brännbara gaser, ångor och syrgas på samma gång i antingen pump- eller diffusionsläge. Innovativ signaldesign och praktiska assistentfunktioner garanterar fullständig säkerhet under hela processen.

7 Dräger X-am Tekniska data Mått (B x H x D) 48 x 130 x 44 mm Vikt g Omgivningsförhållanden Temperatur -20 till +50 C (-40 till +50 C i max 15 minuter) Tryck mbar Relativ fuktighet % r.f. Skyddsklass IP 67 Larm Visuellt 360 Akustiskt Flertonig > 90 db vid 30 cm Vibration Drifttider > 12 h med alkaliskt batteri och NiMH, > 13 h med NiMH HC, > 250 h utan Ex-sensor med alkaliska batterier Laddningstid <4h Datalogger Hämtningsbar vid användning av ett IR-gränssnitt > h med fyra gaser och ett registreringsintervall på ett värde per minut Pumpdrift Max. slanglängd 45 m, 148 ft Godkännanden ATEX I M1 Ex da ia I Ma II 1G Ex da ia IIC T4/T3 Ga IECEx IECExEx da ia I Ma Ex da ia IIC T4/T3 Ga CSA (Kanada och USA) Klass I Div. 1 Grupp A, B, C, D, E, F, G T.-Kod T4/T3 A/Ex da ia IIC T4/T3 /Ga Mätprestandacertifikat EN O2 EN , EN CO & H2S EN Metan till nonan, H2 CE-märkning Elektromagnetisk kompatibilitet (direktiv 2014/30/EU) ATEX (direktiv 94/9/EG) MED Direktiv om marin utrustning (direktiv 2014/90/EU) EAC PO Ex da ia I Ma X 0Ex da ia IIC T4/T3 Ga X Beställningsinformation Beställningsnummer Dräger X-am 2500 Dräger X-am 2500 Finns i olika versioner. Kan inte modifieras senare med andra sensorer. Inkluderar kalibreringscertifikat. Ingen strömförsörjning ingår Dräger X-am 2500 EX 1, 2 Dräger X-am 2500 Ex, O2 1, Dräger X-am 2500 Ex, O2, H2S LC 1, Dräger X-am 2500 Ex, O2, CO LC 1, Dräger X-am 2500 Ex, O2, H2S-LC, CO LC 1, Dräger 2500 ( ) inkl. ström- och laddningskit ( ) Dräger X-am 2500 Flex 1 Upp till fyra sensorer (en plats för CatEx och tre platser för XXS-sensorer). Kan modifieras senare med andra sensorer. Inkluderar kalibreringscertifikat. Strömförsörjning som tillval X-am

8 08 Dräger X-am 2500 Beställningsinformation Drägersensorer Mätintervall Upplösning Förväntad livslängd Beställningsnummer % LEL 0 5 vol.-% CH4 1 % LEL 0,1 vol.-% > 4 år % LEL 1 % LEL > 3 år vol.-% 0,1 vol.-% > 5 år ppm 1 ppm > 5 år ppm 0,1 ppm > 5 år DrägerSensor NO ppm 0,1 ppm > 3 år DrägerSensor SO ppm 0,1 ppm > 3 år CatEx 125 PR 1, 2 CatEx 125 PR Gas 2 1 DrägerSensor XXS O2 DrägerSensor CO LC 1 DrägerSensor XXS H2S LC 1 1 Dräger 2 ger tre års tillverkargaranti på Dräger X-am 2500 och dessa sensorer. Särskild kalibrering för Ex-sensorer finns (standardinställning: metan). Strömförsörjningsenheter NiMH-batterihållare T4 med laddningsmodul och PSU (fullständig uppsättning) NiMH-batterihållare T Hållare för alkaliska batterier (utan batterier) Alkaliska batterier T3 (2 st) för batterihållare Alkaliska batterier T4 (2 st) Laddningsadapter (för laddning av ett laddningsbart batteri utan X-am -enhet) Laddningstillbehör Laddningsmodul Laddningssats bestående av en laddningsmodul och en enkelladdare (kan användas över hela världen) Nätkontakt VAC, 6,25 A förladdning av upp till 20 enheter Adapter för nätkontakt krävs som tillval Enkelladdare (kan användas över hela världen) för flera laddningsmoduler (max 5) Billaddningskabel 12 V/24 V för laddningsmodul Bilmonteringssats för en Dräger X-am 1/2/5x00-laddningsmodul Pumptillbehör Dräger X-am -pump (extern pump) Handpumpsadapter Ingångssats för begränsade utrymmen med extern pump och 5 m FKM-slang Tom väska med plats för X-am 1/2/5x00, laddningstillbehör, sond, gasflaska, pump, 3 m slang o.s.v Kalibreringstillbehör Kalibreringsvagga för Dräger X-am 1/2/5x Dräger X-dock 5300 för Dräger X-am 1/2/5x Andra versioner av Dräger X-dock på begäran Dräger Bump Test Station för Dräger X-am 1/2/5x00 (utan gasflaska) Dräger Bump Test Station för Dräger X-am 1/2/5x00, inkl. gasflaska 58 l (gas och koncentration kan väljas) Nonan-testare för Dräger X-am 1/2/5x

9 Dräger X-am Beställningsinformation Kommunikationstillbehör/-programvara Dräger GasVision-licensnyckel , programvara: (kostnadsfri provversion) Dräger CC-Vision USB DIRA med USB-kabel, IR-kommunikationsadapter till USB
