1 TTK 140/170/350/650 S SV Bruksanvisning Luftavfuktare (modell 2013) TRT-BA-TTK 140/170/350/650 S_2013-TC-001-SV TROTEC GmbH & Co. KG Grebbener Straße 7 D Heinsberg Tel: Fax: E-post: info@trotec.com

2 Innehållsförteckning Information om bruksanvisningen Information om apparaten Säkerhet Transport Manövrering Fel och störningar Underhåll Kassering Försäkran om överensstämmelse Information om bruksanvisningen Symboler Fara till följd av elektrisk ström! Informerar om faror till följd av elektrisk ström som kan leda till skador eller till och med dödsfall. Fara! Informerar om faror som kan leda till personskador. Akta! Informerar om faror som kan leda till sakskador. Den aktuella versionen av bruksanvisningen finns under: Rättsligt meddelande Denna publikation ersätter samtliga tidigare versioner. Ingen del av denna publikation får på något sätt reproduceras eller med elektroniska system bearbetas, mångfaldigas eller spridas, utan vårt skriftliga medgivande. Rätten till tekniska ändringar förbehålls. Med ensamrätt. Varumärken kommer att nämnas fritt utan ersättning i enlighet med den fria förfoganderätten och skrivas i enlighet med ägarens intentioner. Använda varumärken är registrerade och skall behandlas som sådana. Leveransomfånget kan avvika från det avbildade. Föreliggande dokument har tagits fram med största omsorg. Vi påtar oss inget ansvar för fel eller uteblivna uppgifter. TROTEC 1 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

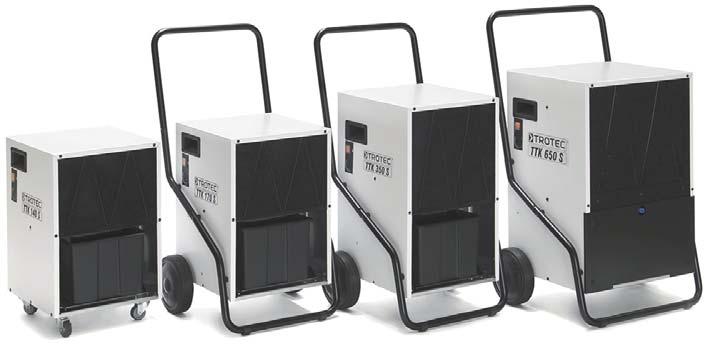

3 Information om apparaten Modeller TTK S-serien (modeller 2013) består av följande apparater: TTK 140 S TTK 650 S TTK 170/350 S Information! Som förenkling visar bilderna i denna dokumentation endast en enda apparat. Den kan dock avvika från det faktiska utförandet. Den sakliga informationshalten ändras inte på grund av detta. Om det förekommer relevanta skillnader visas, om nödvändigt, den aktuella apparaten. SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 2

4 Beskrivning av apparaten Med hjälp av kondensationsprincipen sörjer apparaten för en automatisk luftavfuktning av rum. Ventilatorn suger in den fuktiga rumsluften genom luftinträdet via luftfiltret (1), förångaren och den bakomliggande kondensatorn. I den kalla förångaren kyls rumsluften ner ända till under töpunkten. Vattenångan som finns i luften avsätter sig som kondens resp. frost på förångarlamellerna. I kondensatorn värms den avfuktade, kylda luften åter upp och blåses ut igen med en temperatur på ca 5 C över rumstemperaturen. Den torra luften som behandlats på detta sätt blandas åter med rumsluften. På grund av den ständiga rumsluftcirkulationen genom apparaten reduceras luftfuktigheten i uppställningsrummet. Beroende av rumslufttemperaturen och den relativa luftfuktigheten droppar det kondenserade vattnet hela tiden eller endast under de periodiska avfrostningsfaserna in i kondenskaret genom den integrerade utgångsmuffen in i kondensbehållaren som befinner sig nedanför (4; endast hos TTK 140 S, TTK 170 S och TTK 350 S) eller avleds in i den anslutna kondenstömningsslangen (6) (endast hos TTK 650 S). Nivån på kondensbehållaren (4) beräknas med hjälp av en vippa. Apparaten är försedd med en manövreringspanel (9) för manövrering och funktionskontroll. Om kondensbehållarens (4) maximala nivå nås blinkar kondensbehållarens kontrollampa (se kapitlet Manövreringselement) på manövreringspanelen (9) orange. Apparaten stängs av. Kondensbehållarens kontrolllampa slocknar först när den tömda kondensbehållaren (4) sätts tillbaka. Som tillval kan det kondenserade vattnet avledas med hjälp av en kondenstömningsslang vid slanganslutningen (3) (se kapitlet Drift med slang vid kondensanslutningen). Apparaten möjliggör en sänkning av den relativa luftfuktigheten enligt tekniska data. På grund av värmestrålningen som utvecklas i drift kan rumstemperaturen stiga med ca 1-4 C. Bild på apparaten Nr Manövreringselement 1 Luftfilter vid luftinträdet 2 Fastsättningsstång för luftfiltret 3 Slanganslutning för kondenstömningsslang 4 Kondensbehållare (endast hos TTK 140 S, TTK 170 S och TTK 350 S) 5 Transporthandtag (endast hos TTK 170 S, TTK 350 S och TTK 650 S) 6 Kondenstömningsslang (endast hos TTK 650 S) 7 Transporthjul 8 Luftutträde 9 Manövreringspanel 10 Bärhandtag Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

5 L Time Counter (Optional) N Lin Lout N Time + Energy Counter (Optional) Tekniska data Parameter Värde Kopplingsschema (TTK 140 S, TTK 170 S, TTK 350 S) TTK 140 S TTK 170 S TTK 350 S TTK 650 S Avfuktningseffekt, max. 40 l 50 l 70 l 150 l Drifttemperatur 5-32 C Arbetsområde relativ luftfuktighet % Luftmängd 580 m³/h 1000 m³/h Anslutningsspänning 230 V / 50 Hz Effektbehov, max. 0,7 kw 0,8 kw 1,1 kw 1,9 kw Säkring på plats 10 A 10 A 10 A 16 A Kondensbehållare 6 l 6 l 1) 6 l 1) - Kylmedelstyp R-407C R-407C R-407C R-407C Kylmedelsmängd 475 g 450 g 550 g 1300 g Vikt 29 kg 34 kg 44 kg 54 kg Mått utan handtag (HxDxB) 605 x 400 x 400 mm 635 x 400 x 520 mm 745 x 415 x 520 mm 810 x 415 x 980 mm Mått med handtag (HxDxB) x 560 x 520 mm 965x575x520 mm 1020 x 530 x 980 mm Lägsta avstånd till väggar/föremål A: Ovan: 50 cm B: Bak: 50 cm C: Sidan: 50 cm D: Fram: 50 cm Ljudtrycksnivå LpA (1 m; enligt DIN db(a) 54 db(a) 56 db(a) KL3) 1) Avstängningsvärde för nivån på kondensbehållaren E L Wiring diagram with Time Counter (Optional) E L Wiring diagram with Time & Energy Counter (Optional) E E S1 0/1 L S1 0/1 L 230V /50Hz 1 S V /50Hz 1 S2 4 2 Schuko Plug Schuko Plug S3 S3 H PCB (XGNF03) HE PCB (XGNF03) L NC NO N L NC NO N RC RC M1 M2 Y M1 M2 Y N N E - Earthing / Erdung N - Common Line / Gemeinsame L - Line / Außenleiter S1 - On-Off Switch & Red Lamp (Tank full) / Geräteschalter 0/1 & Signalleuchte rot (Behälter voll) S2 - Mic ro S witc h (Tank Full) / Mikroschalter Wippe Vo lstand l (Behälter voll) S3 - Humidistat / Hygrostat M1 - Compressor / Kompressor M2 - Fan motor / Lüftermotor Y - Two Way Valve / Abtau-Magnetventil RC - Running Capacitor (170/350) / Motorbetriebskondensator H - Time Counter (Optional)/ Zeit Zähler (Z usätzliche) (170/350) E - Earthing / Erdung N - Common Line / Gemeinsame L - Line / Außenleiter S1 - On-Off Switch & Red Lamp full) / (Tank Geräteschalter 0/1 & Signalleuchte rot (Behälter voll) S2 - Mic ro S witc h lstand l (Tank Full) / Mikroschalter Wippe Vo (Behälter voll) S3 - Humidistat / Hygrostat M1 - Compressor / Kompressor M2 - Fan motor / Lüftermotor Y - Two Way Valve / Abtau-Magnetventil RC - Running Capacitor (170/350) / Motorbetriebskondensator (170/350) HE - Time + Energy Counter Optional) / (Z ( Zeit + Energie Zähler usätzliche) Information: Standardutförandena är inte utrustade med tidräknare eller tid- och energiräknare. Tidräknare eller tid- och energiräknare kan installeras i efterhand. SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 4

6 L N Lin Lout N Kopplingsschema (TTK 650 S) E L Wiring diagram with Time Counter (Optional) E L Wiring diagram with Time & Energy Counter (Optional) S1 0/1 E S1 0/1 E 230V /50Hz S2 230V /50Hz S2 Schuko Plug R Schuko Plug R H PCB HE PCB L NC NO N L NC NO N Time Counter (Optional) RC M1 M2 Y Time + Energy Counter (Optional) RC M1 M2 Y N N E - Earthing / Erdung L - Line / Außenleiter N - Common Line / Gemeinsame S1 - On-Off switch / Geräteschalter 0/1 S2 - Humidistat / Hygrostat M1 - Compressor / Kompressor M2 - Fan motor / Lüftermotor Y - Two way valve / Abtau-Magnetventil R - Power Relay / Leistungsrelais RC - Running Capacitor (170/350) / Motorbetriebskondensator H - Time counter (Optional)/ Zeit Zähler (Z usätzliche) (170/350) E L - Earthing / Erdung - Line / Außenleiter N - Common Line / Gemeinsame S1 - On-Off switch / Geräteschalter 0/1 S2 - Humidistat / Hygrostat M1 - Compressor / Kompressor M2 - Fan motor / Lüftermotor Y R - Two way valve / Abtau-Magnetventil - Power Relay / Leistungsrelais RC - Running Capacitor (170/350) / Motorbetriebskondensator (170/350) HE - Time & Energy Counter Optional) / (Z ( Zeit & Energie Zähler usätzliche) Information: Standardutförandena är inte utrustade med tidräknare eller tid- och energiräknare. Tidräknare eller tid- och energiräknare kan installeras i efterhand. 5 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

7 Säkerhet Läs noggrant igenom dessa anvisningar före idrifttagning/användning av apparaten och förvara dem alltid i uppställningsplatsens/ apparatens omedelbara närhet! Använd inte apparaten i explosionsfarliga utrymmen. Använd inte apparaten i olje-, svavel-, klor- eller salthaltiga atmosfärer. Ställ upp apparaten så att den står upprätt och stadigt. Låt apparaten torka efter en fuktrengöring. Använd den inte i blött tillstånd. Säkerställ att luftinträdet och luftutträdet är fria. Säkerställ att insugningssidan alltid är fri från smuts och lösa föremål. Stick aldrig in föremål i apparaten. När apparaten används får den inte övertäckas eller transporteras. Säkerställ att alla elkablar som befinner sig utanför apparaten skyddas mot skada (t.ex. av djur). Välj förlängningar för anslutningskabeln genom att ta hänsyn till apparatens anslutningseffekt, kabellängd och användningsändamål. Undvik elektrisk överbelastning. Transportera alltid apparaten upprätt och med tömd kondensbehållare eller kondenstömningsslang. Töm kondens som samlats. Drick det inte. Det finns risk för infektion! Ändamålsenlig användning Använd apparat TTK 140/170/350/650 S uteslutande för att torka och avfukta rumsluften (t.ex. efter vattenskador genom rörbrott eller översvämningar) och följ alltid alla tekniska data. Till ändamålsenlig användning hör: torka och avfukta: vardagsrum, sovrum eller källarutrymmen tvättstugor, sommarstugor, husvagnar, båtar permanent torrhållning av: lager, arkiv, laboratorier badrum, tvätt- och omklädningsrum osv. Ändamålsenlig användning Ställ inte upp apparaten på en fuktig resp. översvämmad undergrund. Använd inte apparaten utomhus. Häng inte föremål på apparaten, t.ex. fuktiga kläder, för att torka. Egenmäktiga konstruktionsändringar, till- eller ombyggnationer på apparaten tillåts inte. Personalkvalifikation Personer som använder denna apparat måste: känna till farorna som uppstår vid arbeten med elektrisk apparatur i fuktiga miljöer. vidta åtgärder för att skydda mot direkt kontakt med strömförande delar. ha läst och förstått bruksanvisningen, särskilt kapitlet Säkerhet. Underhållsaktiviteter som kräver att huset öppnas får endast genomföras av specialistföretag för kyl- och klimatteknik eller av TROTEC. Restrisker Fara till följd av elektrisk ström! Arbeten på elektriska komponenter får endast genomföras av ett specialistföretag med behörighet. Fara till följd av elektrisk ström! Ta ut nätkontakten ur kontaktuttaget innan arbeten påbörjas på apparaten! Akta! För att förhindra att apparaten skadas får apparaten aldrig drivas utan luftfilter! SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 6

8 Fara! Det kan utgå faror från denna apparat om personer som inte undervisats använder den på ett felaktigt eller icke ändamålsenligt sätt! Beakta personalkvalifikationerna! Beteende i nödsituationer 1. Bryt strömmen till apparaten i en nödsituation. 2. Anslut inte en defekt apparat till nätanslutningen igen. Information! De båda undre skruvarna måste skruvas loss efter att apparaten har packats upp och transporthandtaget monteras med endast en skruv (dvs. en skruv blir över). A. Transport För att underlätta transport är apparat TTK 140 S försedd med transporthjul med spärr samt handtag på sidan. För att underlätta transport är apparat TTK 170 S, TTK 350 S och TTK 650 S försedda med transporthjul och ett transporthandtag. Beakta följande information före varje transport: 1. Stäng av apparaten med strömbrytaren (se kapitlet Manövreringselement). 2. Dra ut nätkontakten ur kontaktuttaget. Bär inte apparaten med nätkabeln! 3. Töm kondensbehållaren eller kondenstömningsslangen. Kontrollera att det inte fortsätter droppa kondensvatten. 4. Endast hos TTK 170 S, TTK 350 S och TTK 650 S: Montera transporthandtaget enligt följande efter att apparaten har packats upp: B. 7 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

9 5. Ta transporthandtaget i båda händerna och luta apparaten så att den kan förflyttas med transporthjulen. 6. Transportera apparaten till användningsplatsen. 7. Endast hos TTK 140 S: Förflytta apparaten till användningsplatsen med hjälp av transporthjulen och bärhandtagen på sidan. Beakta följande information efter varje transport: 1. Ställ apparaten upprätt efter transporten. 2. Endast hos TTK 140 S: Spärra transporthjulen på apparat TTK 140 S så att apparaten inte rullar iväg. Lagring När apparaten inte används ska den lagras på följande sätt: torrt under ett tak i upprätt position på en plats skyddad mot damm och direkt solljus ev. ska ett plastskydd användas för att skydda mot damm. Lagringstemperaturen motsvarar det område för drifttemperatur som anges i kapitlet Tekniska data. Manövrering Efter påsättningen arbetar apparaten helautomatiskt fram till avstängningen genom den fyllda kondensbehållaren (avstängning endast hos TTK 140 S, TTK 170 S och TTK 350 S). Undvik öppna dörrar och fönster. Uppställning Kontrollera vid uppställningen att de lägsta avstånden från apparaten till väggar och föremål hålls enligt kapitlet Tekniska data. C D A Ställ upp apparaten så att den står stadigt och vågrätt. Ställ apparaten så nära rummets mitt som möjligt och håll avstånd till värmekällor. Vid uppställningen av apparaten, särskilt i blöta områden som tvättstugor, badrum eller liknande, se till att apparaten säkras på plats via en felströmsskyddsanordning (RCD = Residual Current protective Device) i enlighet med föreskrifterna. Säkerställ att kabelförlängningar är helt ut- resp. inrullade. B C SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 8

10 Information om avfuktningseffekt Avfuktningseffekten är beroende av: rummets beskaffenhet rumstemperaturen den relativa luftfuktigheten Ju högre rumstemperaturen och den relativa luftfuktigheten är, desto större är avfuktningseffekten. För användning i bostäder räcker det med en relativ luftfuktighet på %. I lager och arkiv får luftfuktigheten inte överstiga ett värde på ca 50 %. Drifttimmes-/strömförbrukningsräknare Apparaten är som tillval tillgänglig med en enkel drifttimmesräknare eller med en kombinerad drifttimmesoch strömförbrukningsräknare (se bild). I detta avseende, kontakta TROTEC kundservice. TTK 140/170/350/650 S Manövreringselement Manövreringspanel TTK 650 S TTK 140/170/350 S Nr Manövreringselement 11 Kondensbehållarkontrollampa (endast hos TTK 140 S, TTK 170 S och TTK 350 S)12 12 Strömbrytare; Lyser när apparaten är på. 13 Vridkontakt 9 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

11 Idrifttagning Sätta i luftfilter (TTK 140/170/350/650 S) A. Ansluta kondenstömningsslang (TTK 650 S) B. SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_

12 Sätta på apparaten 1. Genomför följande kontroller före påsättningen: Endast hos TTK 140 S, TTK 170 S och TTK 350 S: Kontrollera att kondensbehållaren är tom och sitter i riktigt. I annat fall fungerar apparaten inte! Endast hos TTK 650 S: Försäkra dig om att kondenstömningsslangen har monterats och dragits riktigt. 2. Sätt i nätkontakten i det korrekt säkrade kontaktuttaget. 3. Sätter på apparaten med strömbrytaren (12). 4. Försäkra dig om att strömbrytaren (12) lyser. 5. Endast hos TTK 140 S, TTK 170 S och TTK 350 S: Kontrollera om kondensbehållarens kontrollampa (11) är släckt. I annat fall måste kondensbehållaren tömmas. 6. Reglera rumsluftfuktigheten med hjälp av vridkontakten (13). Drifttyp Permanentdrift I permanentdrift avfuktar apparaten luften kontinuerligt och oberoende av fuktighetshalten. För att starta permanentdrift ställs vridkontakten (13) in på Max.. Automatisk avisning Om rumstemperaturen ligger under 11 C isas förångaren ner under avfuktningen. Apparaten genomför då en automatisk avisning. Längden på avisningen kan variera. Stäng inte av apparaten under den automatiska avisningen. Dra inte ut nätkontakten ur kontaktuttaget. 11 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

13 Tömma kondensbehållaren (TTK 140/170/350 S) A. D. B. C. SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_

14 Drift med slang vid kondensanslutningen (TTK 140/170/350 S) A. C. 1/2 B. Urdrifttagning 1. Stäng av apparaten med strömbrytaren (se kapitlet Manövreringselement). 2. Beroende på utförande ska kondensvattnet i apparaten avlägsnas på följande sätt: Töm kondensbehållaren och torka av den med en ren trasa. Kontrollera att det inte fortsätter droppa kondensvatten. Avlägsna kondenstömningsslangen liksom resterande vätska som finns kvar. 3. Ta inte på nätkontakten med fuktiga eller blöta händer. 4. Dra ut nätkontakten ur kontaktuttaget. 5. Rengör apparaten och särskilt luftfiltret enligt kapitlet Underhåll. 6. Lagra apparaten enligt kapitlet Lagring. 13 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

15 Fel och störningar Apparaten har under produktionen flera gånger kontrollerats avseende felfri funktion. Om det ändå skulle förekomma funktionsstörningar måste apparaten kontrolleras enligt följande lista. Apparaten går inte igång: Kontrollera nätanslutningen (230 V/1~/50 Hz). Kontrollera nätkontakten avseende skador. Låt ett specialistföretag för kyl- och klimatteknik eller TROTEC genomföra en elektrisk kontroll. Apparaten är igång med det sker ingen kondensbildning: Kontrollera att kondensbehållaren sitter riktigt. Kontrollera nivån på kondensbehållaren och töm den vid behov. Kondensbehållarens kontrollampa får inte tändas. Kontrollera kondensbehållaren avseende smuts. Vid behov måste kondensbehållaren rengöras. Kontrollera att kondenstömningsslangen sitter riktigt. Säkerställ att den inte är tilltäppt. Kontrollera rumstemperaturen. Beakta det tillåtna arbetsområdet för apparaten enligt tekniska data. Säkerställ att den relativa luftfuktigheten motsvarar tekniska data. Kontrollera den förvalda önskade luftfuktigheten. Luftfuktigheten i uppställningsrummet måste ligga ovanför det valda området. Minska vid behov den luftfuktighet som i förväg valts med vridkontakten. Kontrollera luftfiltret avseende smuts. Vid behov måste luftfiltret rengöras resp. bytas ut. Kontrollera kondensatorn utifrån avseende smuts (se kapitlet Underhåll). Låt en smutsig kondensator rengöras av ett specialistföretag för kyl- och klimatteknik eller av TROTEC. Apparaten låter mycket resp. vibrerar, kondens rinner ut: Kontrollera om apparaten står upprätt och på en jämn yta. Apparaten är mycket varm, låter mycket eller har försämrad effekt: Kontrollera luftinträdena avseende smuts. Avlägsna yttre smuts. Kontrollera insidan av apparaten och särskilt ventilatorn, ventilatorhuset, förångaren och kondensatorn utifrån avseende smuts (se kapitlet Underhåll). Låt ett specialistföretag för kyl- och klimatteknik eller TROTEC rengöra smuts på insidan av apparaten. Apparaten fungerar inte felfritt efter kontrollerna? Lämna in apparaten för reparation till ett specialistföretag för kyl- och klimatteknik eller till TROTEC. SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_

16 Underhåll Underhållsintervaller Underhålls- och skötselintervall före varje idrifttagning vid behov minst varannan vecka minst var 4:e vecka minst var 6:e vecka minst varje år Töm kondensbehållaren X Kontrollera insugnings- och utblåsningsöppningar avseende smuts och främmande föremål X och rengör ev. Utvändig rengöring X X Visuell kontroll av apparatens insida avseende smuts X X Kontrollera insugningsgaller och luftfilter avseende smuts och främmande föremål och rengör ev. X X Byt luftfilter X Kontrollera avseende skador X Kontrollera fastsättningsskruvar X X Provkörning X Underhålls- och skötselprotokoll Apparattyp:... Apparatnr:... Underhålls- och skötselintervall Kontrollera insugnings- och utblåsningsöppningar avseende smuts och främmande föremål och rengör ev. Utvändig rengöring Visuell kontroll av apparatens insida avseende smuts Kontrollera insugningsgaller och luftfilter avseende smuts och främmande föremål och rengör ev. Byt luftfilter Kontrollera avseende skador Kontrollera fastsättningsskruvar Provkörning Anmärkningar: 1. Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Datum:... Underskrift: Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

17 Aktiviteter innan underhåll påbörjas 1. Ta inte på nätkontakten med fuktiga eller blöta händer. 2. Dra ut nätkontakten innan någon form av arbeten påbörjas! Underhållsaktiviteter som kräver att huset öppnas, får endast genomföras av specialistföretag för kyl- och klimatteknik eller TROTEC. Rengöring av huset och kondensbehållaren 1. Använd en luddfri, mjuk trasa för att rengöra. 2. Fukta trasan med klart vatten. Använd inga sprayer, lösningsmedel, alkoholhaltiga rengöringsmedel eller skurmedel för att fukta trasan. (TTK 140/170/350/650 S) Visuell kontroll av apparatens insida avseende smuts 1. Ta ut luftfiltret (se kapitlet Rengöring av luftinträden och luftfiltret). 2. Lys med en ficklampa i öppningarna på apparaten. 3. Kontrollera insidan av apparaten avseende smuts. 4. Om det finns ett tjockt dammskikt ska insidan av apparaten rengöras med tryckluft eller vatten. Låt apparaten rengöras av ett specialistföretag för kyl- och klimatteknik eller av TROTEC. 5. Sätt tillbaka luftfiltret. SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_

18 Rengöring av luftinträden och luftfiltret A. (TTK 140/170/350/650 S) C. D. B. Akta! Säkerställ att luftfiltret varken är utslitet eller skadat. Hörn och kanter på luftfiltret får inte vara deformerade eller avrundade. Försäkra dig om att luftfiltret är oskadat och rent före återpåsättningen! Beakta kapitlet Underhållsintervaller för att byta ut luftfiltret i tid! 17 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

19 Reservdelsöversikt och reservdelslista TTK 140 S Information! Reservdelarnas positionsnummer skiljer sig från de positionsnummer för komponenter som förekommer i bruksanvisningen Nr Reservdel Nr Reservdel Nr Reservdel 1 structural element for Ø 250 fan 16 compressor's metallic bushing 31 tank base plate shaft 2 baseplate 17 compressor's rubber grommet /4 l PP water tank 3 air outlet ventilation grid 19 compressor's relay 33 cable gland and electric terminal block 4 air inlet ventilation grid 20 r407c compressor 34 supply cable 5 motor fan brackets 21 Ø 254 aluminium sucking fan blade 35 mechanical hygrostat 6 PVC hood W output electric motor fan 36 hygrostat support 7 water tank base plate 23 finned pack condensing & evaporating coil 37 full tank helical springs 8 condensates' water pan 24 electronic printed circuit board 39 top hood thermic isolating adhesive foam 9 grip 25 ABS hygrostat adjusting knob 40 3/8" water hose, 0.45 m length 10 spinning castor with brake 26 control panel sticker 41 threaded hose connector for 3/4" hose 11 loose spinning castor 27 air filter 42 hour counter gap cover 12 combined power switch, tank full warning lamp, silicon cover 28 filter support 43 defrosting system temperature probe 29 ABS full tank micro switch protection case 44 water tank's bail handle 13 defrosting system solenoid valve 30 full tank micro switch /4 l PP water tank 14 compressor's overload protection SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_

20 Reservdelsöversikt och reservdelslista TTK 170 S Information! Reservdelarnas positionsnummer skiljer sig från de positionsnummer för komponenter som förekommer i bruksanvisningen Nr Reservdel Nr Reservdel Nr Reservdel 1 structural element for Ø 250 fan 20 full tank micro switch 47 3/8" water hose, 0.45 m length 2 baseplate 21 tank base plate shaft 47 Ø 250 wheel 3 air outlet ventilation grid /4 l PP water tank 48 threaded hose connector for 3/4" 4 air inlet ventilation grid 23 cable gland and electric terminal block hose 5 motor fan brackets 24 supply cable 49 hour counter gap cover 6 PVC hood 25 mechanical hygrostat 50 defrosting system temperature probe 7 water tank base plate 26 hygrostat support 51 water tank's bail handle 8 condensates' water pan 27 full tank helical springs 9 grip 28 tubular foot 10 combined power switch, tank full warning lamp, silicon cover 29 tubular handle 30 clamping plastic saddle foot 11 Ø 254 aluminium sucking fan blade 31 PA 6 mm saddle spacer for tubular handle W output electric motor fan 34 Ø 20 wheel shaft 13 finned pack condensing & evaporating coil 37 defrosting system solenoid valve 38 top hood thermic isolating adhesive foam 14 electronic printed circuit board μf running capacitor 15 ABS hygrostat adjusting knob 40 r407c compressor 16 control panel sticker 43 compressor's overload protection 17 air filter 44 compressor's rubber grommet 18 filter support 45 compressor's metallic bushing 19 full tank micro switch protection case 46 PA 3 mm saddle spacer for wheels' shaft 19 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

21 Reservdelsöversikt och reservdelslista TTK 350 S Information! Reservdelarnas positionsnummer skiljer sig från de positionsnummer för komponenter som förekommer i bruksanvisningen Nr Reservdel Nr Reservdel Nr Reservdel 1 structural element for Ø 300 fan 20 full tank micro switch 47 3/8" water hose, 0.45 m length 2 baseplate 21 tank base plate shaft 47 Ø 250 wheel 3 air outlet ventilation grid /4 l PP water tank 48 threaded hose connector for 3/4" 4 air inlet ventilation grid 23 cable gland and electric terminal block hose 5 motor fan brackets 24 supply cable 49 hour counter gap cover 6 PVC hood 25 mechanical hygrostat 50 defrosting system temperature probe 7 water tank base plate 26 hygrostat support 51 water tank's bail handle 8 condensates' water pan 27 full tank helical springs 9 grip 28 tubular foot 10 combined power switch, tank full warning lamp, silicon cover 29 tubular handle 30 clamping plastic saddle foot 11 Ø 300 aluminium sucking fan blade 31 PA 6 mm saddle spacer for tubular handle W output electric motor fan 34 Ø 20 wheel shaft 13 finned pack condensing & evaporating coil 37 defrosting system solenoid valve 38 top hood thermic isolating adhesive foam 14 electronic printed circuit board μf running capacitor 15 ABS hygrostat adjusting knob 40 r407c compressor 16 control panel sticker 43 compressor's overload protection 17 air filter 44 compressor's rubber grommet 18 filter support 45 compressor's metallic bushing 19 full tank micro switch protection case 46 PA 3 mm saddle spacer for wheels' shaft SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_

22 Reservdelsöversikt och reservdelslista TTK 650 S Information! Reservdelarnas positionsnummer skiljer sig från de positionsnummer för komponenter som förekommer i bruksanvisningen Nr Reservdel Nr Reservdel Nr Reservdel 1 baseplate 24 motor fan brackets 51 filter support 2 structural element for Ø300 fan W output electric motor fan 54 turn lock 3 air outlet ventilation grid 26 Ø 300 aluminium sucking fan blade 56 mechanical hygrostat 4 air inlet ventilation grid 28 1/2" to 3/8" reduction pipe bushing 57 hygrostat support 5 back panel 30 power switch, transparent silicon cover 58 9/16" water hose, 0.45 m length 6 Pre-coated PVC hood 31 ABS hygrostat adjusting knob 7 tubular handle 32 control panel sticker 8 tubular foot 33 finned pack condensing. evaporating coil 9 threaded condensates' water pan 34 top hood thermic isolating adhesive foam 10 PA 1/2" nut 35 r407c compressor 11 air filter 36 compressor's metallic bushing 13 PA 6 mm saddle spacer 37 compressor's rubber grommet 14 grip 40 compressor overload protector 15 threaded hose connector 41 50μF running capacitor 16 3/8" hexagonal threaded plug 42 electronic printed circuit board 17 2x18x25 rubber washer 43 power relay 18 Ø250 wheel 44 defrosting system temperature probe 19 Ø20 wheel shaft 46 cable gland and electric terminal block 21 plastic feet for handle 47 supply cable 22 PA shaft 3mm spacer 48 thermostatic expansion valve 23 hour counter gap cover 49 defrosting system solenoid valve 21 Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_2013 SV

23 Kassering Elektroniska apparater får ej kastas i hushållsavfall, utan måste i enlighet med EUROPAPARLAMENTETS OCH RÅDETS direktiv 2002/96/EG av den 27 januari 2003 om avfall som utgörs av eller innehåller elektriska eller elektroniska produkter omhändertas på ett fackmässigt sätt. Vi ber dig därför att lämna in uttjänta apparater för omhändertagande i enlighet med gällande lagar. Apparaten drivs med ett miljövänligt och ozonneutralt kylmedel (se kapitlet Tekniska data). Avfallshantera de kylmedel/oljeblandningar som finns i apparaten sakmässigt i enlighet med nationella lagar. Försäkran om överensstämmelse i enlighet med EG-direktiv 2006/95/EG, bilaga III avsnitt B och EG-direktiv 2004/108/EG om elektromagnetisk kompatibilitet. Härmed förklarar vi att luftavfuktare TTK 140/170/ 350/650 S har utvecklats, konstruerats och tillverkats i enlighet med nämnda EG-direktiv. Tillämpade standardiserade normer: IEC :2001/A2:2006 IEC :2002/A1:2005 IEC 62233:2005 -märkningen finns på apparatens typskylt. Tillverkare: Trotec GmbH & Co. KG Grebbener Straße 7 D Heinsberg Telefon: Fax: E-post: info@trotec.com Heinsberg, VD: Detlef von der Lieck SV Bruksanvisning Luftavfuktare TTK 140/170/350/650 S_
