1 5G och EMF SSM, Ericsson AB

2 Information om 5G och EMF Faktablad från Ericsson: Broschyr från GSMA: Information från EMF Explained: Ericsson AB Page 2

3 Basstationer för 5G Används i första 5G-näten i Sverige Exempel 1: Ericsson 5G Radio Dot Small cell (inomhus, takmontering) Mid-band ( GHz) Låg uteffekt (ca 1 W) EMF-zon < 5 cm Exempel 2: Ericsson AIR 5121 Utomhus (vägg- och stolpmontering) High-band (26-28 GHz) Låg uteffekt (ca 1 W) Massive MIMO/beamforming Högt gain (ca 24 dbi) EMF-zon < 2 m (max EIRP) Exempel 3: Ericsson AIR 6488 Utomhus (hustak, husväggar etc.) Mid-band ( GHz) Uteffekt upp till 200 W (momentant) Massive MIMO/beamforming Högt gain (ca 24 dbi) EMF-zon ~ 10 m (verklig EIRP) Ericsson AB Page 3

4 EMF-exponering från AIR 6488 (5G NR, B42D) 3.5 GHz, 100 MHz bandbredd 64 Tx/Rx massive MIMO SU-MIMO och MU-MIMO Codebook/Reciprocity beamforming Uteffekt upp till 200 W (momentant) EIRP upp till 77 dbm (momentant) TDD, sänder 75% av tiden (75% DL duty cycle) Beam-styrning: ± 60 (h), (v) Minsta lobbredd: 22 (h), 10 (v) Betyder att minsta lob ( stråle ) är 20 meter bred på 50 meters avstånd Ericsson AB Page 4

5 EMF-zon för AIR 6488 ( compliance boundary ) Resultat för maximal uteffekt (EIRP) - Verklig EIRP lägre pga trafik- och riktningsvariationer Beräkning med användning av antenndiagram - Envelopp av alla möjliga lober TDD-faktor (75%) och uteffekt-tolerans (1.5 db) inkluderade 20.4 m 9.1 m Max uteffekt: 200 W Mode and output power for AIR 6488 Max gain: 23.9 dbi Dimensions of the box-shaped compliance boundary (m) Distance in front of EUT Width Height Distance behind EUT Band Standard Nominal total EIRP Power tolerance TDD DL duty cycle GP W GP W GP W GP W B42 (3500) NR 76.9 dbm 1.5 db 75% GP = General Public limit, 10 W/m 2 W = Worker (occupational) limit, 50 W/m 2 4 m för 10 W (max uteffekt initialt på KTH) Ericsson AB Page 5

6 Envelope traffic beam antenna pattern AIR 6488, 3.5 GHz 23.9 dbi max gain Azimuth Elevation Ericsson AB Page 6

7 Example of front compliance distance calculation AIR 6488, 3.5 GHz (200 W), theoretical maximum case 75% TDD DL duty cycle 1.5 db power tolerance Traffic beam: P T = 0.75 x 200 W x 1.4 = 212 W G T = 23.9 dbi = 245x ICNIRP GP limit: S L = 10 W/m 2 Compliance distance: CD = P T G T 4π SL = 20.4 m 20.4 m Ericsson AB Page 7

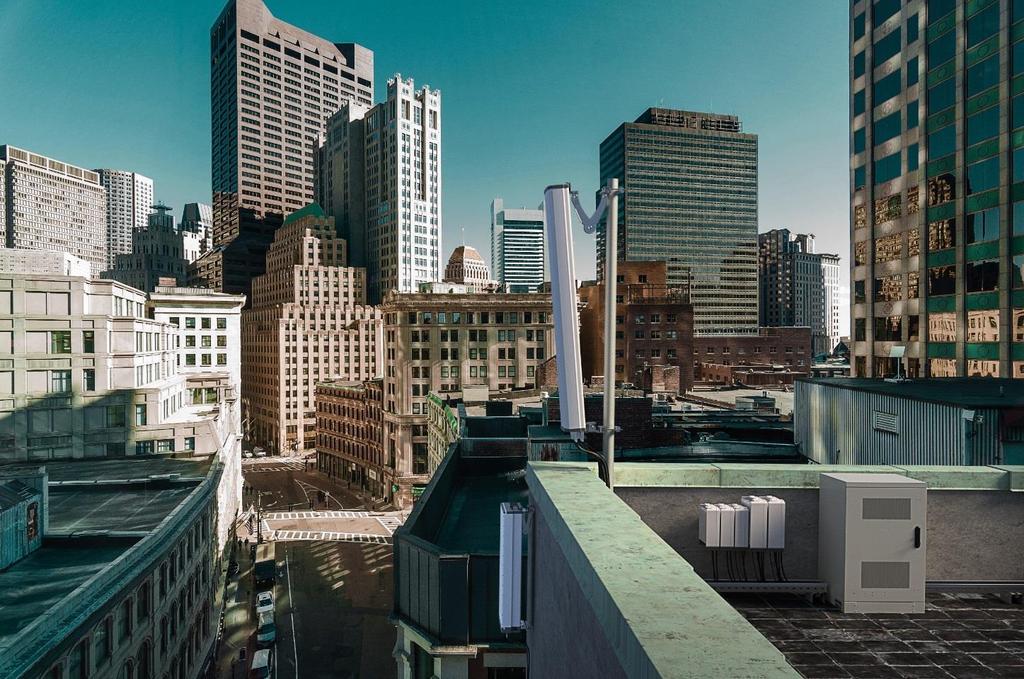

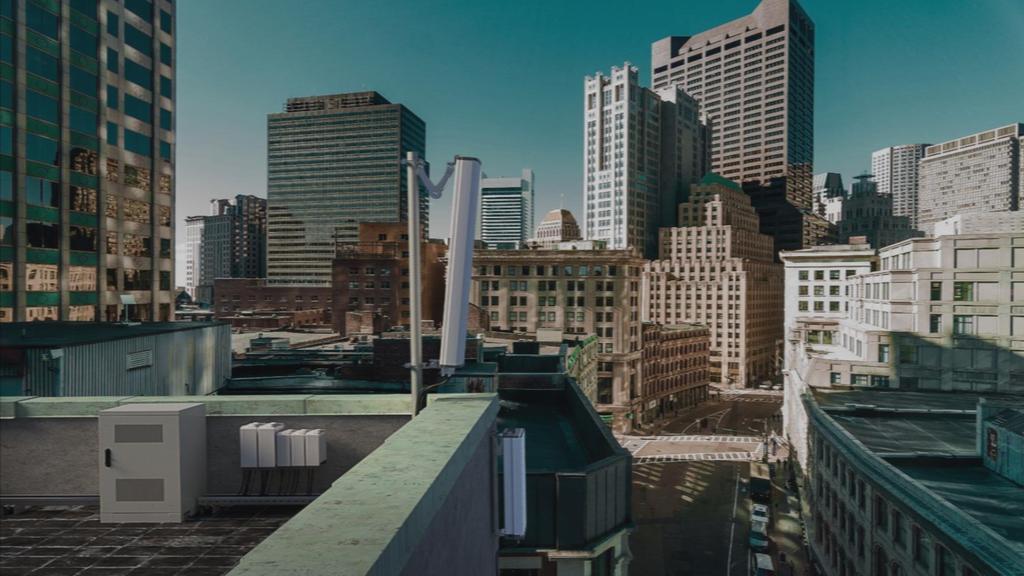

8 Verklig uteffekt/eirp för massive MIMO 20 m 9 m All uteffekt fokuseras inte i samma riktning under 6 minuter (medelvärdestid för EMF-gränsvärde) 10 m 4.5 m TDD minskar uteffekten Verkliga uteffekten som bidrar till EMF-exponering är ca 25% av den maximala EMF-zon beräknad för 5G-basstation (3.5 GHz) med användning av theoretical maximum transmitted power (200 W) EMF-zon beräknad för 5G-basstation (3.5 GHz) med användning av actual maximum transmitted power (50 W) IEC TR ger riktlinjer för användning av verklig uteffekt ( actual transmitted power ) för massive MIMO Ericsson AB Page 8

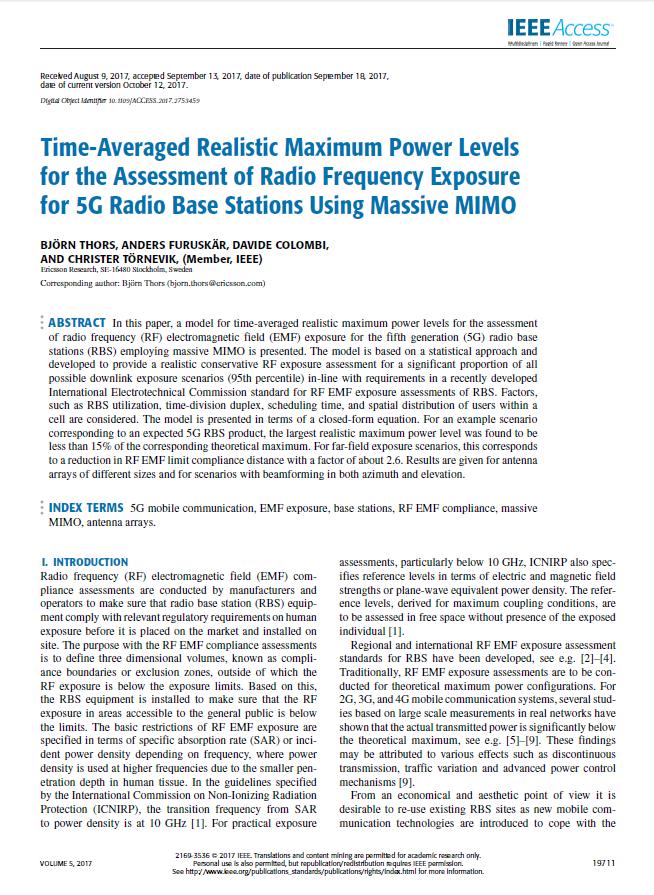

9 Actual maximum power of massive MIMO Fraction of total power contributing to the EMF exposure as function of antenna array size (95 th percentile) 75% downlink (TDD) 100% utilization Statistical model developed that takes into account base station utilization, scheduling time, distribution of user equipment, and time-division duplexing to determine actual maximum power < 25% for 8x8 array antenna Array size Ericsson AB Page 9

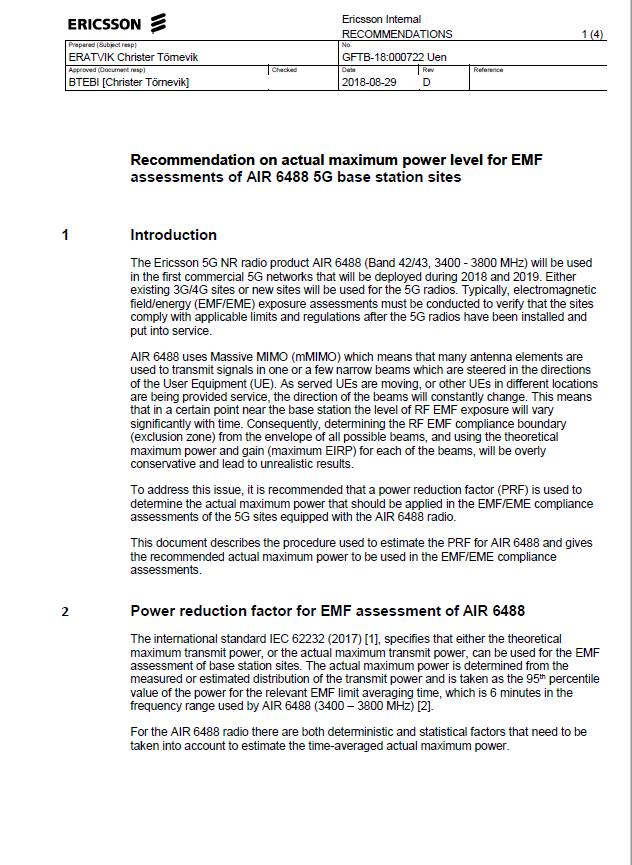

10 Realistic EMF assessment power Recommendation of actual maximum power for AIR 6488 Recommendation that a power of 50 W (25% of maximum 200 W) is used for AIR 6488 in the EMF assessments of 5G sites. Ericsson intends to measure, together with customers, the distribution of time-averaged output power levels of AIR 6488 radios in the initial commercial 5G networks to verify that the recommended actual maximum transmit power is accurate and realistic. Ericsson will offer tools to monitor and control the time-averaged power/eirp to ensure it is below a set threshold (e.g. 25% of max) Ericsson AB Page 10

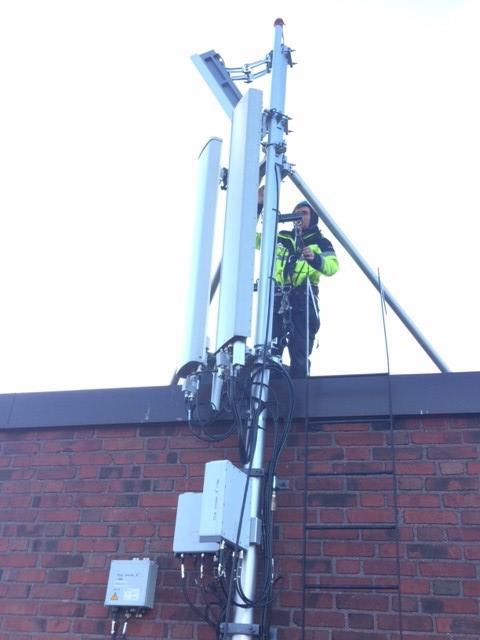

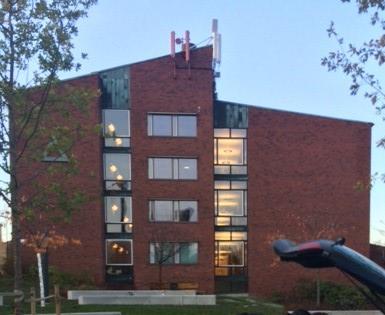

11 Telia/Ericsson 5G-nät på KTH (AIR 6488, B42D) Initialt max 10 W uteffekt Ca 20 m installationshöjd > 30 m till närliggande byggnader EMF-exponeringen under ICNIRPs och SSMs rekommendationer Senare upp till 200 W (momentant) En detaljerad bestämning av EMFexponeringen kommer att utföras av Ericsson och Telia baserad på beräkningar och mätningar i Q Ericsson AB Page 11
