1 Beslag för glas Storsäljare

2

3 01 Glasschneiden Glasbrechen Bohle Online Shop Bohle Online Shop erbjuder er våra allra senaste produkter dygnet runt på ett tydligt, informativt och strukturerat sätt; när ni beställer via online får ni ytterligare fördelar. En snabbare orderhantering och ingen minimiorder avgift, vilket gör online beställningen av Bohle mer attraktiv. Se fram emot ett tydligare upplägg, bättre kapacitet och förbättrade funktioner. Optimerad för all typer av terminaler. Klar strukturerad produktpresentation med filterfunktion. Bekväm sökfunktion. Kundfält med online och offline orderhistorik. Alltid nya specialpriser och erbjudanden det senaste bland produkter med era individuella priser. 3

4 Anteckningar är föråldrat: mått och ritningar digitalt med duschkonfiguratorn Måttsätt ditt projekt, skriv in detaljerna och beställ- du är klar! Den nya Bohle duschkonfiguratorn gör livet enklare. 3D modeller av duschkabiner och dörrar, inklusive alla nödvändiga urtag och inredning, kan produceras snabbt och enkelt för att passa individuella krav utan föregående kunskap. Bara att klicka - och lämpliga tillbehör beställs. Kunderna kan ange sina mått direkt via Bohles webbplats. Fördelarna: Duschkonfiguratorn kan omedelbart visa de färdiga måtten samt om information saknas, beslag och tillbehör för projektet visas omedelbart. En 3D-vy i konfiguratorn visar också hur det färdiga projektet kan se ut. Programmet producerar även CAD-ritningar av alla ingående glas med urtag och borrhål. Filerna kan då bifogas vid beställning av glas. Detaljerna för det specifika projektet sparas i kundens online-konto för eventuella korrigeringar eller ytterligare planering. Detta användbara verktyg är nu tillgängligt på Bohle Hemsida på - Registrera dig och kom igång. Konfiguratorn fungerar med alla webbläsare via en smartphone eller surfplatta En separat app är inte nödvändig. 4

5 Upptäck Bohle Bohle Group är Europas ledande tillverkare och grossister för verktyg, maskiner och tillbehör för glasbearbetning och färdigglasning. Familjeföretaget som grundades 1923, är nu representerat med över 300 medarbetare på 14 platser i Tyskland och övriga länder. Uppdelat i produktsegmenten Glashantering, Glasskärning, Glaslimning, Glasning, Verktyg, Maskiner, Beslag och Ytbehandling, hela produktområdet är skräddarsytt för respektive kundgrupp inom hantverk, industri och detaljhandel. Bohle besökscenter Bohle besökscenter, beläget i huvudkontoret i Haan, presenteras en mängd produkter på en väl tilltagen utställningsyta. Vare sig du vill se beslag, maskiner, mätinstrument eller förbrukningsartiklar: Alla produkter finns tillgängliga för att se och prova. Utöver hämtlagret som erbjuder varor att ta med omgående utan väntetid, finns även ett litet museum som ger en överblick av Bohle s 90-åriga historia. Besök oss gärna vi ser fram emot att välkomna Dig! Bohle Glasakademi & emi Seminars Workshops Bohle Glasakademi erbjuder er ett omfattande seminarieprogram inom många glasområden. Lär er nya teknologier eller bredda er kunskap inom välkända områden. Våra praktiska seminarier: UV-limning Ytlimningar Manuell glasskärning Skjutdörrsinstallationer Varje seminarie inkluderar: Seminariematerial Användning av material och verktyg Tillverkning av referensprover Lösning av kundproblem Dryck, snacks och lunch Bohle seminariecertifikat För gällande seminariedatum, besök vår websida Planering och Designhandbok Våra upplagor av beslagskataloger erbjuder två praktiska hjälpmedel på en gång: En Designhandbok och en Planeringshandbok. Planeringshandboken, på över 700 sidor innehåller alla relevanta tekniska data och diagram. Den är meningen att fungera som en bas för snabb och enkel kalkylering och förverkligande av era projekt och beställning av Bohle produkter. Designhandboken, innehåller alla väsentliga produktlinjer på ca. 160 sidor, generöst illustrerad med ett flertal avbildade miljöer. Denna katalog är t.ex avsedd for att visa era slutkunder vid val av beslag. Användarvanliga tabell-guider leder er till rätt produkt; stora designbilder och olika möjligheter av applikationer av produkterna. Utöver detta, hänvisningar i Designhandboken till motsvarande sida i Planeringshandboken. 5

6 Beställ snabbt och enkelt Telefon / Fax Måndag - Torsdag Fredag Priser Priser återfinns i prislistan. Dra fördel av våra kvantitetspriser.fråga gärna efter rabatter vid större kvantiteter. Internet 24 timmar / 365 dagar Direkt visning av era kundspecifika priser. Dessutom, speciella månadserbjudanden, exklusivt för Online Shop kunder. Finn mer under Priser Leveranser Vi försöker leverera senast dagen efter om varan finns på lager. Leveranser Vi ger företräde för order via Online Shop. Om möjligt leverans samma dag. Fraktkostnader inrikes (inklusive emballage) Paket 1-5 kg 115,- Paket - 20 kg 160,- Budbil Storstockholm (1-20 kg, maxlängd 3 m) 160,- Paket över 20 kg och skrymmande 320,- Fraktfritt vid (gäller ej ÅF) 8000,- Miniavgift vid order under sek 300,- 50,- Vid köp av långgods över 2,0 meter debiteras en tilläggskostnad för långgods frakt och emballage med kr 200,- Obs, vid utrikes transporter tillkommer andra avgifter 6

7 Vad händer efter beställningen? Leverans Vi levererar ordern direkt till ert lager. Vi säkerställer att produkten kommer fram i gott skick genom att vara noga med paketeringen. Skulle leveransen vara skadad är det viktigt att ni noterar detta på fraktsedeln. Vi väljer det snabbaste och billigaste fraktsättet. Alla småpaket som går, skickar vi med Schenker Parcel, övrigt sänder vi via normal speditionstrafik. Leveranstid Det är vår ambition att leverera er order så fort som möjligt. Om beställda varor finns på lager, levererar vi normalt inom 18 timmar efter vi erhållit ordern. Order som beställts genom Bohle Online Shop ger vi prioritet i hanteringen. Hämtningar Hämttider: Måndag till Torsdag Fredagar Lunchstängt: Om möjligt beställ er order i god tid innan genom fax, e-post eller telefon. På så sätt kan vi göra klart er order i förväg. Naturligtvis, ni kan alltid besöka oss utan att ha beställt i förväg. Vår serviceinriktade personal är alltid glad att hjälpa er och plocka ihop er order så fort som möjligt. Om ni vill vara säker på att varorna finns på lager, rekommenderar vi er att kontakta oss i förväg. Retur av varor Ni kan alltid returnera varor som ni beställt fel eller fått över, så länge de är i oskadat skick och i oskadd originalförpackning. För specialbeställningar och tillverkningar gäller särskilda villkor. Returvaror kräver mycket extra arbete och hantering. Av den anledning debiterar vi 15% på nettobeloppet för varje retur. Vänligen returnera ej varor utan kommentarer kontakta någon av våra representanter och märk upp ert gods därefter. Tack! 7

8 Innehåll 01 Beslag för duschdörrar 10 Aqua-profil 12 Bohle Bilbao duschdörrgångjärn 14 Bohle Barcelona duschdörrgångjärn 15 Bohle Bilbao Select duschdörrgångjärn 16 Bohle Barcelona Select duschdörrgångjärn 17 Bohle Madrid duschdörrgångjärn 18 Bella duschdörrgångjärn 20 Bohle Granada duschdörrgångjärn 22 Bohle Bilbao Premium duschdörrgångjärn 24 Milano Original duschdörrgångjärn Tillbehör för badrum 26 Duschdörrtätningar 27 Stabiliseringsstag 29 Handtag, handdukshållare och tillbehör för duschkabiner 30 U-profiler för användning i fuktiga utrymmen Skjutdörrsystem 32 Bohle SlideTec optima Bohle SlideTec optima Bohle SlideTec optima Willach Portavant 80 automatic Pivådörr system 48 Självstängande hörnbeslag 49 Bohle FrameTec Select Karmsystem 50 Bohle FrameTec Premium Karmsystem 53 Dörrbeslag 58 Skrymmande gods 8

9 05 Tillbehör för interiör inredning 60 Glasdörrhandtag 61 Glasdörrlås utan borrhål i glaset 63 Profiler för glasskiljeväggar 64 Klämprofiler 65 Dubbelhäftande limtejp Möbelbeslag 67 Glasdörrgångjärn för borrhål i glaset 68 Glasdörrlås för borrhål i glaset 71 Glasdörrhandtag 73 Hyllhållare utan borrhål i glaset 74 Skjutdörrbeslag för monterdörrar vitris supra 75 Punkt- och distanshållare Glasräckesystem 83 Bohle EasyMount Top 1,0 kn golvmontage 85 Bohle EasyMount Top L 1,0 kn golvmontage med vinkel 87 Bohle EasyMount Side 1,0 kn sidomontage 89 Bohle EasyMount Side L 1,0 kn sidomontage med vinkel 92 Bohle EasyMount Vario glasmontagesats 95 Punktfäste 97 För ytterligare produkter och information hänvisar vi till 9

10 Beslag för duschdörrar ShowerTec Aqua Bilbao Barcelona Bilbao Select Barcelona Select Beslagsserier Basic Basic Basic Select Select Pendelgångjärn för duschdörrar Duschdörrgångjärn med anslagsstopp, genomgående tätningslist Täcklock för skruvhål Lyft- och sänkfunktion Justering av 0-position Borrhål i glas Glasurtag Glastjocklek härdat glas(mm) 6 / 8 8 / 10 / 12 8 / 10 / 12 8 / 10 / 12 8 / 10 / 12 max. Dörrvikt (kg) Glasstorlek (mm) 800 x x x x x 2000 Granskad enligt DIN ShowerTec Madrid Bella Granada Bilbao Premium Milano Original Beslagsserier Select Select Select Premium Premium Pendelgångjärn för duschdörrar Duschdörrgångjärn med anslagsstopp, genomgående tätningslist Täcklock för skruvhål Lyft- och sänkfunktion Justering av 0-position Borrhål i glas Glasurtag Glastjocklek härdat glas(mm) 8 / 10 6 / 8 8 / 10 8 / 10 / 12 8 / 10 max. Dörrvikt (kg) Glasstorlek (mm) 1000 x x x x 2000 Granskad enligt DIN x 2250 (8) 850 x 2250 (10) 10

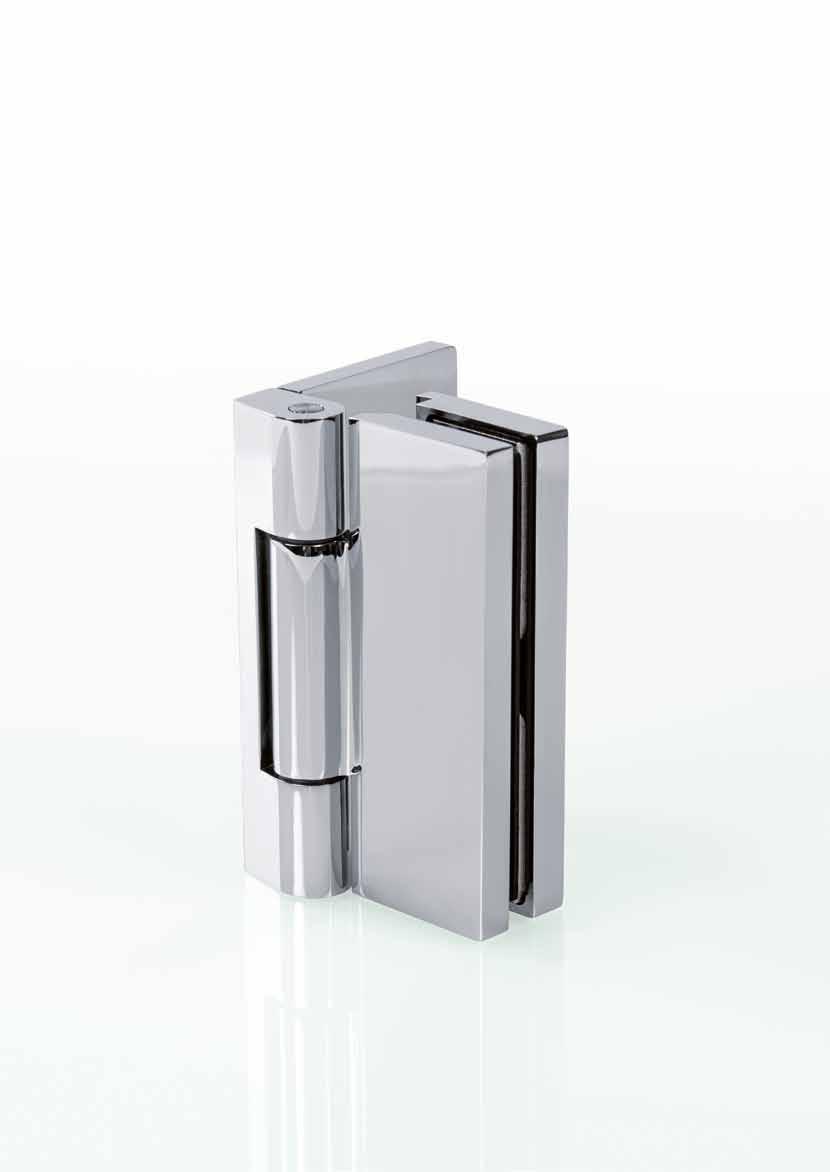

11 För ytterligare produkter och information hänvisar vi till Bohle Madrid 11

12 12 Bohle Aqua

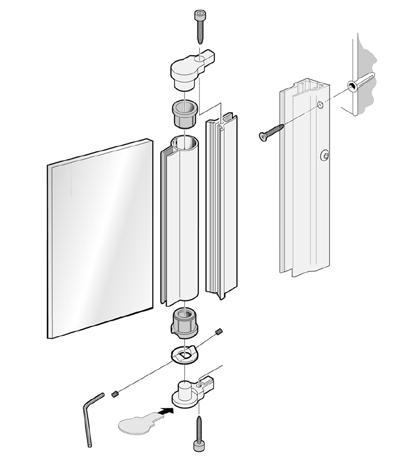

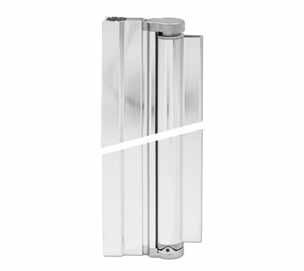

13 01 Beslag för bad- och sanitär Aqua-profil Aqua-profil Användning Glas / Vägg Längd Går att kapa till rätt storlek 2200 mm Stopp dubbelsidig 90 Utfall max. 800 mm med Nollposition Steglös justerbar Material Aluminium Ingår i leverans: 1x Väggprofil 1x Mellanprofil med borstlist 1x Glasprofil 1x Tillbehörset inkl. ändbeslag BO BO BO BO Glastjocklek 6 mm EV1 natureloxerad 6 mm polerad eloxerad 8 mm EV1 natureloxerad 8 mm polerad eloxerad Vänligen notera: Specialprofiler finns som tillbehör för anslutning till sidoljus. För ytterligare produkter och information hänvisar vi till 13

14 Bohle Bilbao duschdörrgångjärn Duschgångjärn Bilbao 90 glas till vägg enkelsidigt väggmontage Montage enkelsidigt väggmontage 90 Dörrblad öppnar åt båda håll 90 Distans glas till vägg 8 mm Glastjocklek 8, 10, 12 mm Montage glas/vägg 90 grader, Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende Duschgångjärn Bilbao 180 glas mot glas För montage av dörr i ett fast parti Montage glas mot glas 180 Dörrblad öppnar åt båda håll 90 Distans glas mot glas 4 mm Glastjocklek 8, 10, 12 mm Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende 14

15 Bohle Barcelona duschdörrgångjärn Duschgångjärn Barcelona 90 glas till vägg enkelsidigt väggmontage Montage enkelsidigt väggmontage 90 Dörrblad öppnar åt båda håll 90 Distans glas till vägg 8 mm Glastjocklek 8, 10, 12 mm Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende Duschgångjärn Barcelona 180 glas mot glas För montage av dörr i ett fast parti Montage glas mot glas innanliggande 180 Dörrblad öppnar åt båda håll 90 Distans glas mot glas 4 mm Glastjocklek 8, 10, 12 mm Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende För ytterligare produkter och information hänvisar vi till 15

16 Bohle Bilbao Select duschdörrgångjärn Duschgångjärn Bilbao Select 90 (justerbar) glas / vägg enkelsidigt väggmontage med justerbar nollposition Montage enkelsidigt väggmontage 90 Dörrblad öppnar åt båda håll 90 Distans glas till vägg 8 mm Glastjocklek 8, 10, 12 mm Montage glas/vägg 90 grader, Utfall max. 700 mm Retur +/- 15 Dörrvikt per par max. 35 kg Dörrhöjd max mm Justerbar 0-position Material mässing BO BO förkromad RF-utseende Duschgångjärn Bilbao Select 180 (justerbar) glas mot glas med justerbar nollposition För montage av dörr i ett fast parti Montage glas till glas 180 Dörrblad öppnar åt båda håll 90 Distans glas mot glas 4 mm Glastjocklek 8, 10, 12 mm Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Material: mässing Justerbar 0-position Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende Vinkelförbindning Bilbao Select 90 glas till vägg För vertikala sklijeväggar Montage glas till vägg 90 Glastjocklek 8, 10, 12 mm Material: mässing BO BO förkromad RF-utseende 16

17 Bohle Barcelona Select duschdörrgångjärn Duschgångjärn Barcelona Select 90 (justerbar) glas / vägg enkelsidigt väggmontage med justerbar nollposition Montage enkelsidigt väggmontage 90 Dörrblad öppnar åt båda håll 90 Distans glas till vägg 8 mm Glastjocklek 8, 10, 12 mm Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Justerbar 0-position Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende Duschgångjärn Barcelona Select 180 (justerbar) glas mot glas med justerbar nollposition För montage av dörr i ett fast parti Montage glas mot glas innanliggande 180 Dörrblad öppnar åt båda håll 90 Distans glas mot glas 4 mm Glastjocklek 8, 10, 12 mm Utfall max. 700 mm Dörrvikt per par max. 35 kg Dörrhöjd max mm Justerbar 0-position Retur automatisk ±15 Material mässing BO BO förkromad RF-utseende Vinkelförbindning Barcelona 90 glas till vägg För vertikala sklijeväggar Montage glas till vägg 90 Distans glas till vägg 2 mm Dimension 52 x 90 mm Glastjocklek 8, 10, 12 mm Material: mässing BO BO förkromad RF-utseende För ytterligare produkter och information hänvisar vi till 17

18 Bohle Madrid duschdörrgångjärn Duschgångjärn Madrid 90 glas till vägg öppnas utåt Avlånga hål för väggmontage för användning med genomgående tätningslister inga glasurtag - endast borrhål behövs med täckplatta Duschdörrgångjärn för anslag Montage glas till vägg 90 Dörrblad öppnas utåt Glastjocklek 8, 10 mm Dörrstorlek max x 2000 mm Dörrvikt per par max. 40 kg Montage enkelsidigt väggmontage Material mässing blankförkromad BO Duschgångjärn Madrid 90 glas till vägg öppnar inåt Avlånga hål för väggmontage för användning med genomgående tätningslister inga glasurtag - endast borrhål behövs med täckplatta Duschdörrgångjärn för anslag Montage glas till vägg 90 Dörrblad öppnar inåt Glastjocklek 8, 10 mm Dörrstorlek max x 2000 mm Dörrvikt per par max. 40 kg Montage enkelsidigt väggmontage Material mässing blankförkromad BO Duschgångjärn Madrid 180 glas mot glas för användning med genomgående tätningslister inga glasurtag - endast borrhål behövs med täckplatta Duschdörrgångjärn för anslag Montage glas mot glas 180 Dörrblad öppnar åt båda håll Glastjocklek 8, 10 mm Dörrstorlek max x 2000 mm Dörrvikt per par max. 40 kg Material mässing blankförkromad BO

19 Vinkelförbindning Madrid 90 glas till vägg Avlånga hål för väggmontage med täckplatta Montage glas till vägg 90 Glastjocklek 8, 10 mm Material mässing blankförkromad BO Vinkelförbindning Madrid 90 glas till glas med täckplatta Montage glas till glas 90 Glastjocklek 8, 10 mm Material mässing blankförkromad BO För ytterligare produkter och information hänvisar vi till 19

20 Bella duschdörrgångjärn Duschgångjärn Bella 90 glas till vägg öppnas utåt Avlånga hål för väggmontage med täckplatta för skruvhål för användning med genomgående tätningslister inga glasurtag - endast borrhål behövs Montage glas till vägg 90 Dörrblad öppnas utåt Glastjocklek 6, 8 mm Dörrstorlek max x 2000 mm Dörrvikt per par max. 40 kg Montage enkelsidigt väggmontage Material mässing BK förkromad Duschgångjärn Bella 90 glas till vägg öppnar inåt Avlånga hål för väggmontage med täckplatta för skruvhål för användning med genomgående tätningslister inga glasurtag - endast borrhål behövs Montage glas till vägg 90 Dörrblad öppnar inåt Glastjocklek 6, 8 mm Dörrstorlek max x 2000 mm Dörrvikt per par max. 40 kg Montage enkelsidigt väggmontage Material mässing BK förkromad Duschgångjärn Bella 180 glas mot glas för användning med genomgående tätningslister inga glasurtag - endast borrhål behövs Montage glas mot glas 180 Dörrblad öppnar åt båda håll Glastjocklek 6, 8 mm Dörrstorlek max x 2000 mm Dörrvikt per par max. 40 kg Material mässing BK förkromad 20

21 Vinkelförbindning Bella 90 glas till vägg Avlånga hål för väggmontage med täckplatta för skruvhål Montage glas till vägg 90 Glastjocklek 6, 8 mm Material mässing BK förkromad Vinkelförbindning Bella 90 glas till glas Montage glas mot glas 90 Glastjocklek 6, 8 mm Storlek 45 (47) x 90 mm Material mässing BK förkromad För ytterligare produkter och information hänvisar vi till 21

22 Bohle Granada duschdörrgångjärn Duschgångjärn Granada 90 glas till vägg dubbelsidigt väggmonatge Montage dubbelsidigt väggmontage 90 Dörrblad öppnar åt båda håll 90 Glastjocklek 8, 10 mm Distans glas till vägg 6 mm Dörrstorlek max. 790 x 2000 mm Dörrvikt per par max. 35 kg Nollposition justerbar Retur automatisk ~ ±15 Material mässing BO BO förkromad RF-utseende Duschgångjärn Granada 90 glas till vägg enkelsidigt väggmontage Montage enkelsidigt väggmontage 90 Dörrblad öppnar åt båda håll 90 Glastjocklek 8, 10 mm Distans glas till vägg 6 mm Dörrstorlek max. 790 x 2000 mm Dörrvikt per par max. 35 kg Nollposition justerbar Retur automatisk ~ ±15 Material mässing BO BO förkromad RF-utseende 22

23 Duschgångjärn Granada 180 glas mot glas För montage av dörr i ett fast parti Montage glas mot glas innanliggande 180 Dörrblad öppnar åt båda håll 90 Glastjocklek 8, 10 mm Distans glas mot glas 3 mm Dörrstorlek max. 790 x 2000 mm Dörrvikt per par max. 35 kg Nollposition justerbar Retur automatisk ~ ±15 Material mässing BO BO förkromad RF-utseende Vinkelförbindning 90 glas till vägg Skruv och täckhatt ingår Montage glas till vägg 90 Glastjocklek 8, 10 mm Dimension 45 x 45 mm höjd på hål för väggplatta invändigt 5,5 mm Material mässing BO BO förkromad RF-utseende För ytterligare produkter och information hänvisar vi till 23

24 Bohle Bilbao Premium duschdörrgångjärn Duschgångjärn Bilbao Premium 90 (justerbar) enkelsidigt väggmontage med justerbar nollposition med avlångt hål och täckplatta Dörrvikt per par max. 50 kg Montage enkelsidigt väggmontage 90 glas / vägg Glastjocklek 8, 10, 12 mm Utfall max mm Dörrhöjd max mm Justerbar 0-position steglöst inställbar Retur automatisk +/- 15 Material mässing BO BO förkromad RF-utseende Duschgångjärn Bilbao Premium 180 (justerbar) med justerbar nollposition Dörrvikt per par max. 50 kg Montage glas till glas 180 Dörrblad öppnar åt båda håll 90 Glastjocklek 8, 10, 12 mm Utfall max mm Dörrhöjd max mm Justerbar 0-position steglöst inställbar Retur automatisk +/- 15 Material mässing BO BO förkromad RF-utseende Vinkelförbindning Bilbao Premium glas till vägg 90 med avlångt hål och täckplatta Montage glas till vägg 90 Glastjocklek 8, 10, 12 mm Material mässing avsedd för Beslag för duschdörrar 50 kg BO BO förkromad RF-utseende 24

25 Milano Original duschdörrgångjärn Duschgångjärn Milano Original 90 glas till vägg Avlånga hål för väggmontage Levereras utan infästningsdetaljer Avlånga hål för väggmontage med täckplatta för skruvhål Montage glas till vägg 90 Glastjocklek 8, 10 mm Justerbar 0-position steglöst inställbar Dörrstorlek (8 mm) max x 2250 mm Dörrstorlek (10 mm) max. 850 x 2250 mm Dörrvikt per par max. 50 kg Montage enkelsidigt väggmontage Material mässing BK BK förkromad RF-utseende Duschgångjärn Milano Original 180 glas mot glas innanliggande Montage glas mot glas 180 Glastjocklek 8, 10 mm Justerbar 0-position steglöst inställbar Dörrstorlek (8 mm) max x 2250 mm Dörrstorlek (10 mm) max. 850 x 2250 mm Dörrvikt per par max. 50 kg Material mässing BK BK förkromad RF-utseende Vinkelförbindning Milano Original / Premium 90 glas till vägg Avlånga hål för väggmontage Levereras utan infästningsdetaljer Avlånga hål för väggmontage med täckplatta för skruvhål Montage glas till vägg 90 Glastjocklek 8, 10 mm Material mässing BK BK förkromad RF-utseende För ytterligare produkter och information hänvisar vi till 25

26 26 Duschdörrtätning med magnetprofil

27 02 Tillbehör för badrum Duschdörrtätningar Vattenavvisare Glastjocklek 6-8 mm Med undre tätning och vattenavvisare 8 mm lång Glastjocklek mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO Vattenavvisare Glastjocklek mm Med undre tätning och vattenavvisare 8 mm lång Glastjocklek mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO Bälgprofiler Glastjocklek 6-8 mm med bälg Med bälg Glastjocklek mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO Bälgprofiler Glastjocklek mm med bälg Med bälg Glastjocklek mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO Duschdörrtätning Glastjocklek 6-8 mm med magnetprofil för hörn 90 för hörn 90 Med magnetprofil Glastjocklek mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO För ytterligare produkter och information hänvisar vi till 27

28 Duschdörrtätning Glastjocklek 6-8 mm med magnetprofil Dörrblad Innanliggande 180 Med magnetprofil Dörrblad innanliggande 180 Glastjocklek mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO Duschdörrtätningsprofil Glastjocklek 8-10 mm Dörrblad innanliggande 180 Tätar mellan fast parti och dörr Glastjocklek mm Längd 2160 mm Dörrblad innanliggande 180 Material plast Max. tillåten konstant temperatur 60 C BO Tätningsprofil sida Glastjocklek 8 mm med läpp Med tätningsläpp tätning mellan glaskant och vägg Glastjocklek 8 mm Längd 2160 mm Material plast Max. tillåten konstant temperatur 60 C BO Vattenavvisare Glastjocklek 6-8 mm med bälg 13 mm Bälg 13 mm Vattenavvisare underkantl 8 mm Glastjocklek mm Längd 2010 mm Material plast Max. tillåten konstant temperatur 60 C BO Duschdörrtätning självhäftande Glastjocklek 8-12 mm Utförande Bälgprofiler Längd 2500 mm Glastjocklek 8-12 mm transparent Max. tillåten konstant temperatur 60 C BK

29 Stabiliseringsstag Stabiliseringsstång Bohle Basic round glas till vägg Stång kan kapas till lämplig längd Väggfäste justerbart ø 12 mm Glastjocklek 8-10 mm förkromad Material mässing BO Längd 1210 mm Teleskop stabiliseringsstag Bohle Basic round glas till vägg 90 Ställbar längd Glastjocklek 6-10 mm förkromad BO BO L = längd mm mm Stabiliseringsstång Bohle Basic square glas till vägg rak Längd 1000 mm Glastjocklek 6-10 mm Material rostfritt stål Ingår i leverans: 1x Stabiliseringsstång 1x Glasförbindning / Ändbeslag 1x Vägganslutning BO BO mattborstad blankpolerad För ytterligare produkter och information hänvisar vi till 29

30 Handtag, handdukshållare och tillbehör för duschkabiner Duschdörrhandtag Längd handtag 30 mm Dubbelsidig ø 32 mm Längd handtag 30 mm Borrhål i glas ø 10 mm Glastjocklek 6-10 mm Förpackningsenhet 1 set BO BO Material förkromad mässing RF-utseende mässing Duschdörrhandtag Längd handtag 30 mm Dubbelsidig ø 30 mm Längd handtag 30 mm Borrhål i glas ø 10 mm Glastjocklek 6-10 mm Material mässing Förpackningsenhet 1 set BO förkromad Duschdörrhandtag Dubbelsidig Borrhål i glas ø 12 mm Glastjocklek 6-8 mm Förpackningsenhet 1 set BO BO Diameter Längd handtag Material 35 mm 35 mm mässing förkromad 50 mm 40 mm mässing förkromad Duschdörrhandtag Längd handtag 30 mm Längd 30 mm Bredd 30 mm Höjd 30 mm Borrhål i glas ø 12 mm Form Dubbelsidig kantig Glastjocklek mm Material: mässing Förpackningsenhet 1 par BK BK förkromad RF-utseende 30

31 U-profiler för användning i fuktiga utrymmen U-profiler 15 x 15 x 15 x 2 mm För inramning av glaspaneler, kantskydd eller för helglaskonstruktioner och diverse applikationer aluminium, utmärkt ytfinish Längd 5000 mm BO BO BO natureloxerad E6/EV1 RF-utseende blankförkromad U-profiler 20 x 20 x 20 x 2 mm För inramning av glaspaneler, kantskydd eller för helglaskonstruktioner och diverse applikationer aluminium, utmärkt ytfinish Längd 5000 mm BO BO BO natureloxerad E6/EV1 RF-utseende blankförkromad U-profiler 20 x 17 x 20 x 1,5 mm För inramning av glaspaneler, kantskydd eller för helglaskonstruktioner och diverse applikationer aluminium, utmärkt ytfinish Längd 5000 mm BO BO BO natureloxerad E6/EV1 RF-utseende blankförkromad Observera: För fler profiler, se sid 64 För ytterligare produkter och information hänvisar vi till 31

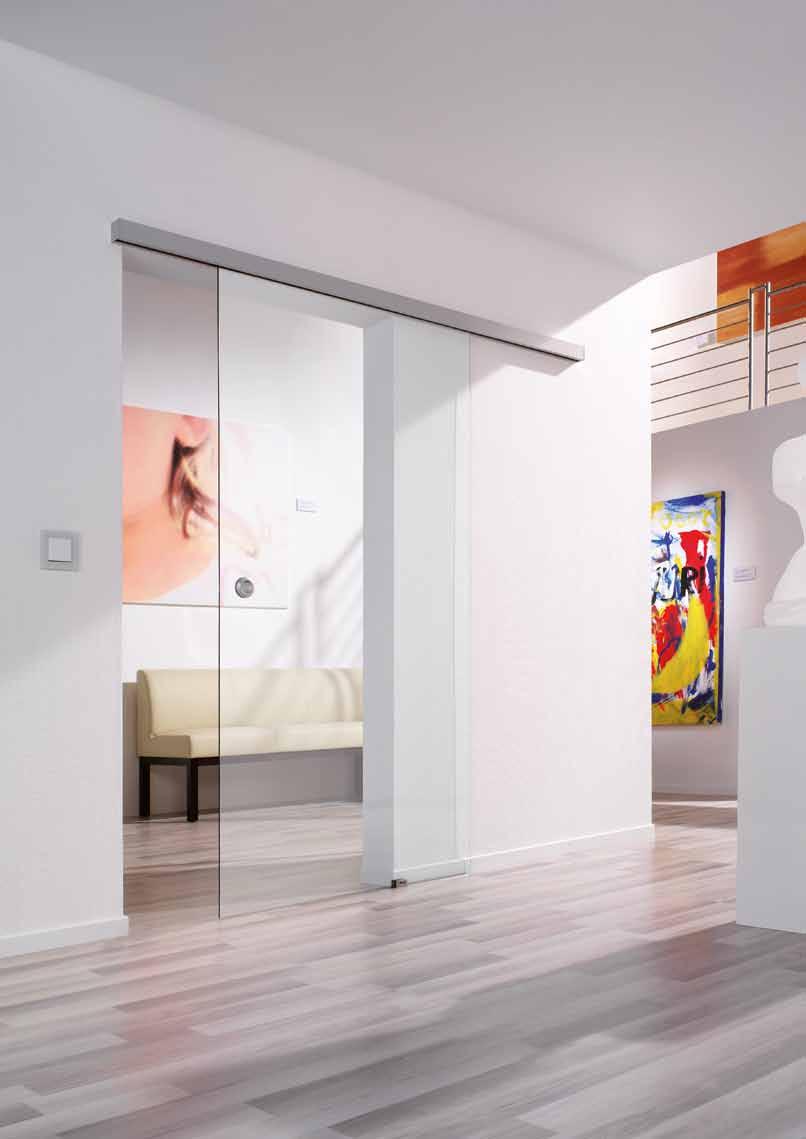

32 03 Skjutdörrsystem Bohle SlideTec optima 50 Bohle SlideTec optima 80 Bohle SlideTec optima 150 Portavant 80 automatic Max vikt per skjutdörr (kg) Väggmontage Takmontage Takmontage med sidoljus Infälld takmontering Infälld takmontering med sidoljus Glastjocklek Härdat glas: 8 / 10 mm Härdat glas: 8/10 mm Laminerat glas*: 8,76 / 10,76 mm Härdat glas: 8/10/12 mm Laminerat glas*: 8,76 / 10,76 / 12,76 mm Härdat glas: 8/10/12 mm Laminerat glas*: 8,76 / 10,76 / 12,76 mm Dämpare bägge sidor Inga glasurtag (Härdat glas) Profilhöjd (mm) Min. distans mellan glas och vägg (mm) Enkel och dubbeldörr Synkroniserade dörrar EV1 Rostfritt utseende *Laminerat av 2 x härdat glas 32

33 För ytterligare produkter och information hänvisar vi till Bohle SlideTec optima 33 50

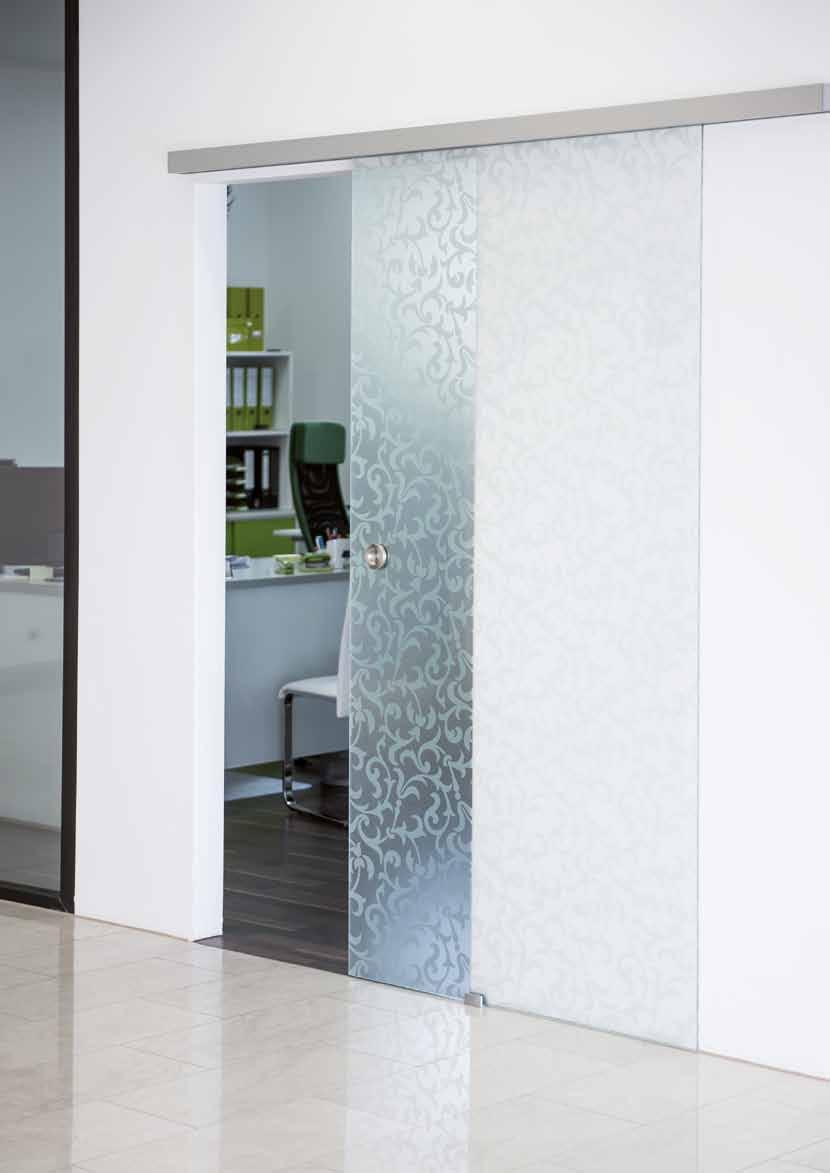

34 Bohle SlideTec optima 50 Set SlideTec optima 50 Väggmontage enkeldörr med dämpningsmekanism Minsta dörrbredd för användande av dämpare är 800 mm. Montage Väggmontage Utförande enkeldörr Dörrvikt max. 50 kg Glastjocklek härdat glas mm Glasbearbetning behövs ej Material Aluminium förborrad Profillängd 2000 mm Ingår i leverans: 2x Löpvagn 2x Ändanslag 1x Övre löpskena väggmontage 1x Täcklist 1x Bottenstyrning standard 2x Dämpare i öppning- och stängningsriktningen (utan glasbearbetning) 1x Frigöringsbult 2x Täckplatta sida BO BO EV1 natureloxerad RF-utseende GH = Höjd skjutdörr LH = Höjd dagmått BH = Borrhöjd 34

35 Set SlideTec optima 50 Takmontage enkeldörr med dämpningsmekanism Beställ täckplattor separat. Minsta dörrbredd för användande av dämpare är 800 mm. Montage Takmontage Utförande enkeldörr Dörrvikt max. 50 kg Glastjocklek härdat glas mm Glasbearbetning behövs ej Material Aluminium förborrad Profillängd 2000 mm Ingår i leverans: 2x Löpvagn 2x Ändanslag 1x Övre löpskena takmontage 1x Täcklist 1x Bottenstyrning standard 2x Dämpare i öppning- och stängningsriktningen (utan glasbearbetning) 1x Frigöringsbult BO BO EV1 natureloxerad RF-utseende GH = Höjd skjutdörr LH = Höjd dagmått För ytterligare produkter och information hänvisar vi till 35

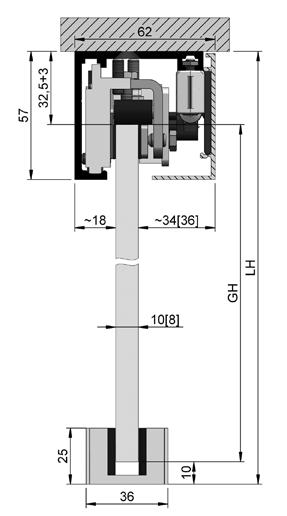

36 SlideTec optima 50 Takmontage med fast glasning enkeldörr med dämpningsmekanism Beställ täckplattor separat. Minsta dörrbredd för användande av dämpare är 800 mm. U-profiler för fasta glaset måste beställas separat Montage Takmontage Utförande enkeldörr Dörrvikt max. 50 kg Glastjocklek härdat glas mm Glasbearbetning behövs ej Material Aluminium förborrad Profillängd 2000 mm Ingår i leverans: 2x Löpvagn 2x Ändanslag 1x Löpskena takmontage med fast glasning 1x Täcklist 1x Bottenstyrning standard 1x Täckprofil med clips 2x Dämpare i öppning- och stängningsriktningen (utan glasbearbetning) 1x Frigöringsbult BO BO EV1 natureloxerad RF-utseende GH = Höjd skjutdörr LH = Höjd dagmått GHS = Höjd sidoljus 36

37 För ytterligare produkter och information hänvisar vi till Bohle SlideTec optima 37 80

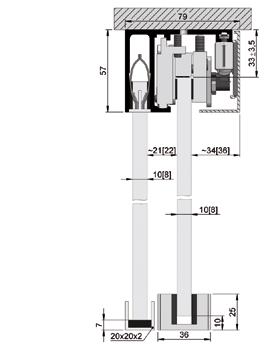

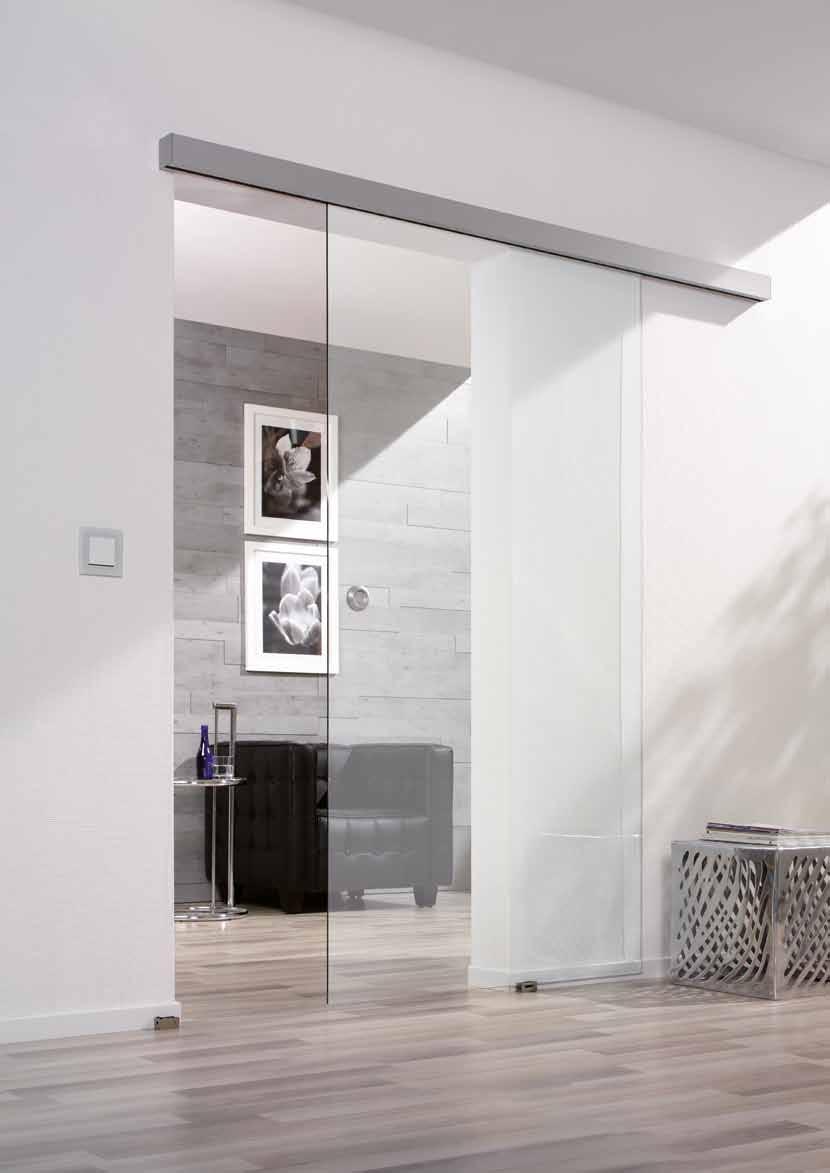

38 Bohle SlideTec optima 80 Set SlideTec optima 80 Takmontage med dämpningsmekanism Observera: Minsta dörrbredd för användande av dämpare är 800 mm. Beställ täckplattor separat. Montage Takmontage Utförande enkeldörr Dörrvikt max. 80 kg Glastjocklek härdat glas mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76-10,76 mm Glasbearbetning behövs ej Material Aluminium förborrad Ingår i leverans: 2x Hjulenhet med klämsko 2x Stopp 1x Löpskena, takmontage inkl. täcklist 1x Bottenstyrning 2x Dämpare i öppning- och stängningsriktningen (utan glasbearbetning) 1x Frigöringsbult BO N BO N BO N BO N BO N BO N Längd 2000 mm EV1 natureloxerad 2500 mm EV1 natureloxerad 3000 mm EV1 natureloxerad 2000 mm RF-utseende 2500 mm RF-utseende 3000 mm RF-utseende 38

39 Set SlideTec optima 80 Väggmontage med dämpningsmekanism Observera: Minsta dörrbredd för användande av dämpare är 800 mm. Montage Väggmontage Utförande enkeldörr Dörrvikt max. 80 kg Glastjocklek härdat glas mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76-10,76 mm Glasbearbetning behövs ej Material Aluminium förborrad Ingår i leverans: 2x Hjulenhet med klämsko 2x Stopp 1x Löpskena, väggmontage inkl. täcklist 1x Bottenstyrning 2x Dämpare i öppning- och stängningsriktningen (utan glasbearbetning) 2x Täckplatta sida 1x Frigöringsbult BO N BO N BO N BO N BO N BO N Längd 2000 mm EV1 natureloxerad 2500 mm EV1 natureloxerad 3000 mm EV1 natureloxerad 2000 mm RF-utseende 2500 mm RF-utseende 3000 mm RF-utseende För ytterligare produkter och information hänvisar vi till 39

40 Set SlideTec optima 80 Takmontage med fast glasning med dämpningsmekanism Observera: Minsta dörrbredd för användande av dämpare är 800 mm. Beställ täckplattor separat. U-profiler för fasta glaset måste beställas separat Montage Takmontage Utförande enkeldörr med fast glasning Dörrvikt max. 80 kg Glastjocklek härdat glas mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76-10,76 mm Glasbearbetning behövs ej Material Aluminium förborrad Ingår i leverans: 2x Hjulenhet med klämsko 2x Stopp 1x Löpskena, takmontage inkl. 1x Täckprofil med clips 1x Golvstyrning standard 2x Dämpare i öppning- och stängningsriktningen (utan glasbearbetning) 1x Frigöringsbult BO N BO N BO N BO N BO N BO N Längd 2000 mm EV1 natureloxerad 2500 mm EV1 natureloxerad 3000 mm EV1 natureloxerad 2000 mm RF-utseende 2500 mm RF-utseende 3000 mm RF-utseende 40

41 För ytterligare produkter och information hänvisar vi till Bohle SlideTec optima

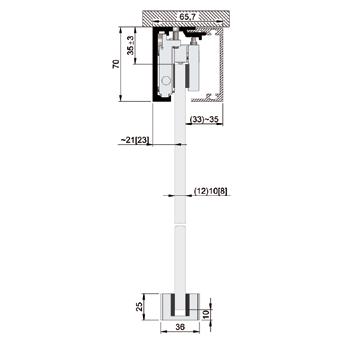

42 Bohle SlideTec optima 150 Set SlideTec optima 150 Takmontage enkeldörr Vänligen notera: Täcklock beställes separat Montage Takmontage Utförande enkeldörr Dörrvikt max. 150 kg Glastjocklek härdat glas 8-12 mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76-12,76 mm Glasbearbetning härdat glas behövs ej Glasbearbetning laminerat säkerhetsglas ja Material Aluminium förborrad Ingår i leverans: 2x Löpvagn 2x Ändanslag 1x Övre löpskena takmontage 1x Profil inkl. fastsättning 1x Golvstyrning (vid användande av 12,76 mm laminerat säkerhetsglas, begär specialutförande) BO N BO N BO N BO N BO N BO N Längd 2000 mm EV1 natureloxerad 2500 mm EV1 natureloxerad 3000 mm EV1 natureloxerad 2000 mm RF-utseende 2500 mm RF-utseende 3000 mm RF-utseende 42

43 Set SlideTec optima 150 Väggmontage enkeldörr Montage Väggmontage Utförande enkeldörr Dörrvikt max. 150 kg Glastjocklek härdat glas 8-12 mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76-12,76 mm Glasbearbetning härdat glas behövs ej Glasbearbetning laminerat säkerhetsglas ja Material Aluminium förborrad Ingår i leverans: 2x Löpvagn 2x Ändanslag 1x Övre löpskena väggmontage 1x Golvstyrning (vid användande av 12,76 mm laminerat säkerhetsglas, begär specialutförande) 2x Täckplatta sida 1x Profil inkl. fastsättning BO N BO N BO N BO N BO N BO N Längd 2000 mm EV1 natureloxerad 2500 mm EV1 natureloxerad 3000 mm EV1 natureloxerad 2000 mm RF-utseende 2500 mm RF-utseende 3000 mm RF-utseende För ytterligare produkter och information hänvisar vi till 43

44 Set SlideTec optima 150 Takmontage med fast glasning enkeldörr U-profiler för fasta glaset måste beställas separat Montage Takmontage Utförande enkeldörr Dörrvikt max. 150 kg Glastjocklek härdat glas 8-12 mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76-12,76 mm Glasbearbetning härdat glas behövs ej Glasbearbetning laminerat säkerhetsglas ja Material Aluminium förborrad Ingår i leverans: 2x Löpvagn 2x Ändanslag 1x Löpskena takmontage med fast glasning 1x Profil inkl. fastsättning 1x U-täcklist 1x Golvstyrning (vid användande av 12,76 mm laminerat säkerhetsglas, begär specialutförande) BO N BO N BO N BO N BO N BO N Längd 2000 mm EV1 natureloxerad 2500 mm EV1 natureloxerad 3000 mm EV1 natureloxerad 2000 mm RF-utseende 2500 mm RF-utseende 3000 mm RF-utseende Dämpare SlideTec optima 150 Minsta dörrhalvsbredd vid enkelsidig dämpning 510 mm, vid dubbelsidig dämpning 800 mm Utförande dämpare för båda sidor (utan att göra glasurtag) Ingår i leverans: 2x Dämpare (BO ) 4x Dämpare (BO ) 1x Frigöringsbult BO BO Vikt max. 80 kg max. 150 kg 44

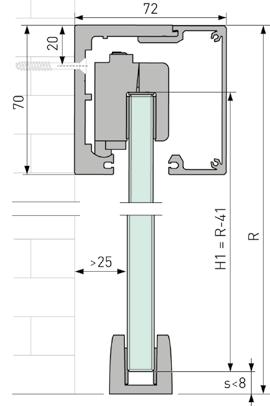

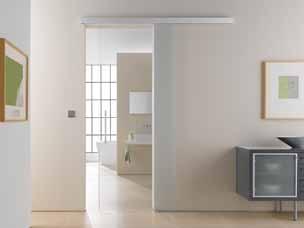

45 Willach Portavant 80 automatic Skjutdörrset komplett Portavant 80 automatic Väggmontage enkeldörr R =Takhöjd LW = Bredd dagmått A = Glasbredd skjutdörr H1= Höjd glasskjutdörr B = Bredd på fast sidoljus H2 = Glashöjd fast glas C = Längd på löpskena Montage Väggmontage Utförande enkeldörr Dörrvikt max. 80 kg Glastjocklek härdat glas 8, 10, 12 mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76; 10,76; 12,76 mm Sidoförhållande: höjd < 1 : 2,5 Ingår i leverans: 1x Övre löpskena väggmontage 1x Täcklock 1x Tillbehörsset 1x Tandad drivrem BO BO Längd EV1 natureloxerad 2596 mm C31 rostfritt utseende 2596 mm För ytterligare produkter och information hänvisar vi till 45

46 Skjutdörrset komplett Portavant 80 automatic Takmontage enkeldörr R =Takhöjd LW = Bredd dagmått A = Glasbredd skjutdörr H1= Höjd glasskjutdörr C = Längd på löpskena Montage Takmontage Utförande enkeldörr Dörrvikt max. 80 kg Glastjocklek härdat glas 8, 10, 12 mm Glastjocklek Laminerat säkerhetsglas bestående av härdat glas/pvb/härdat glas 8,76; 10,76; 12,76 mm Sidoförhållande: höjd < 1 : 2,5 Ingår i leverans: 1x Övre löpskena takmontage 1x Täcklock 1x Tillbehörsset 1x Tandad drivrem BO BO Längd EV1 natureloxerad 2596 mm C31 rostfritt utseende 2596 mm 46

47 Rörelsesensor för Portavant 80 automatic Rörelsesensorn känner riktningen på rörelsen och blockerar tvärrörelse; inkl.svart täckkåpa, 3 meter anslutningskabel och sladdhållare. Montage via kabel BO Beskrivning Färg: Rörelsesensor svart Sändare för tryckkontakt för Rörelsesensor Portavant 80 automatic Sändare i kombination med en väggkontakt, vilken ni kan välja från standardprogram av tryckontakter Vid användning av tryckkontakt, vänligen beställ även BO BO Sändare för tryckkontakt Observera: Radiomottagare BO måste beställas separat! Radiomottagare Portavant 80 automatic för montage i kontrollenhet för Portavant 80 automatic BO Radiomottagare För ytterligare produkter och information hänvisar vi till 47

48 48 Självstängade hörnbeslag

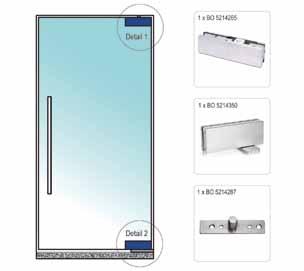

49 04 Pivådörr system Självstängande hörnbeslag Hörnbeslagssystem Bohle Patch Det hydrauliska patch-beslaget är Bohle s senaste och mest innovativa erbjudande. Dess unika inbyggda hydrauliska system ersätter nästan alla standard-golvdörrstängare och eliminerar urtag i golvet. Detta gör dörrinstallationen mycket enkel och ger dessutom en ren och slät golvyta. Bohle lanserar nu en innovativ hydraulisk golvdörrstängare för större och tyngre glasdörrar och. Bohle s hydrauliska golvdörrstängare är testad enligt DIN EN 1154 European Standards för lång livslängd och utmärkta egenskaper. Provade med cykler enl. DIN EN 1154 För medelfrekventerade byggnader Variabel stängningshastighet Kan användas med stopp Dörrbredd mm Beskrivning öppnar åt båda håll Glastjocklek härdat glas mm Dörrvikt max. 100 kg Stopp 90 Dörrhöjd max mm Justerbar 0-position +/ C C justerbar / 10-0 Stängningshastighet EN3 Öppningsvinkel 150 Korrosionsskyddsklass 3 Ingår i leverans: 1 x BO x BO x BO BO Beskrivning Hörnbeslagssystem Bohle Patch För ytterligare produkter och information hänvisar vi till 49

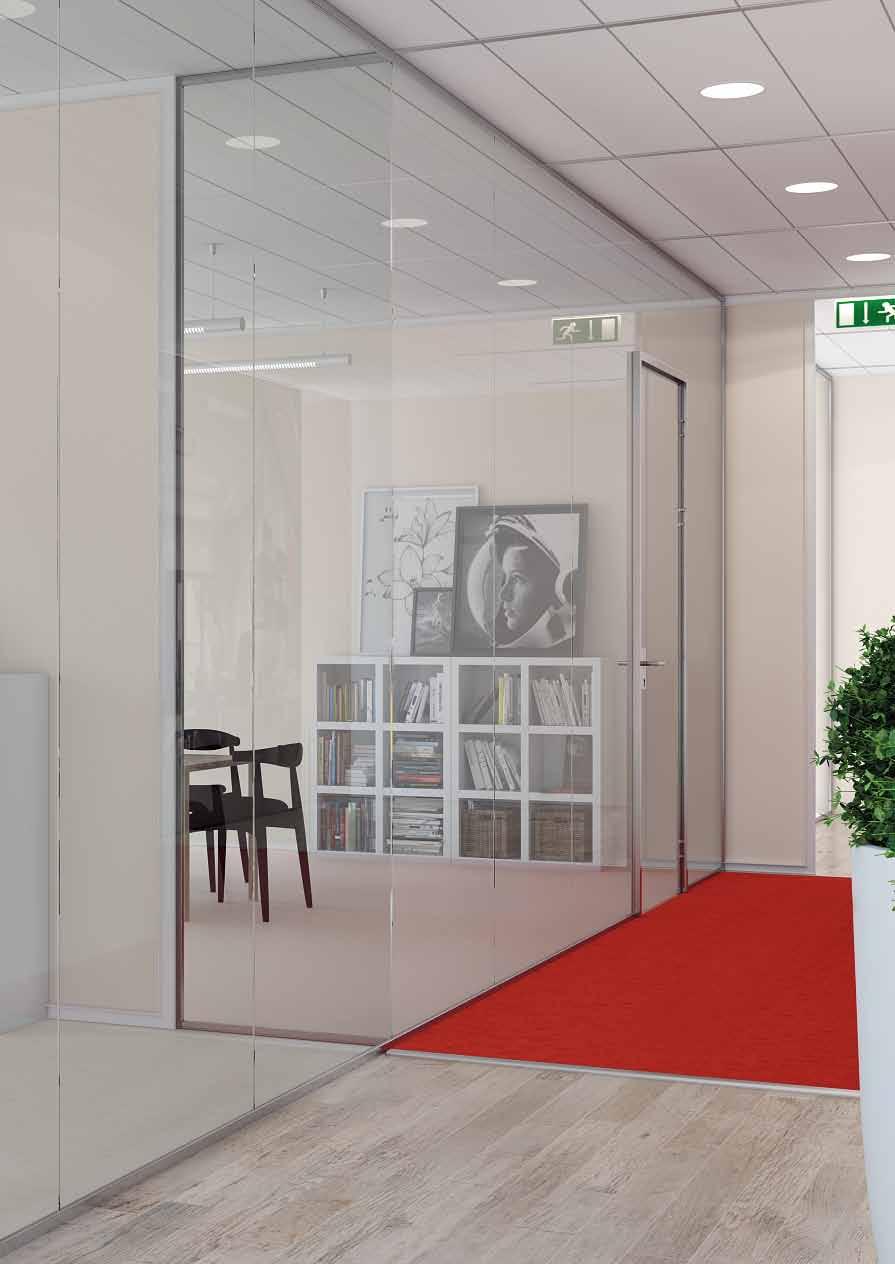

50 50 Bohle FrameTec Select

51 Bohle FrameTec Select Karmsystem Komplett Karm Bohle FrameTec Select Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. Gångjärn samt låsbleck monteras snabbt i den multifunktionella kanalen med hjälp av slitsar. kan kapas till önskad längd Till setet ingår som standard tillbehör för dörrglas 8-10,76mm samt överljus/sidoljus 10-12,76mm (tillbehör för annan glastjocklek beställes separat) Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO U-profiler för fast glasning beställes även de separat. extra stödplatta BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Glastjocklek sidoljus/överljus härdat/ laminerat 10-12,76 mm Utförande enkeldörr Gummin svart Ingår i leverans: Karmprofil Täckprofil Anslagsgummi Förgummi Eftergummi för 8-8,76 mm Eftergummi för 10-10,76 mm 2x Vinkelförbindning undre 4x Vinkelförbindning övre 1x Låsbleck kort 1x Låsbleck långt 6x Försänkta skruv och slitsar för montering av gångjärnsplatta samt slutbleck 2x Bakplatta för gångjärn BO BO Typ Karmyttermått FTS x 2400 mm FTS x 3000 mm U-profil U-profil för fast glasning Levereras utan tätning Material Aluminium natureloxerad E6/EV1 Längd 6000 mm Dimension 35 x 25 mm BO För ytterligare produkter och information hänvisar vi till 51

52 Tvådelad U-profil U-Profil för fast glasning Levereras utan tätning Material aluminium natureloxerad E6/EV1 Längd 6000 mm Dimension 25 x 25 mm BO U-profil U-profil för fast glasning Levereras utan tätning Material Aluminium natureloxerad E6/EV1 Längd 6000 mm Dimension 25 x 25 mm BO Ändlock Set för U-profil FrameTec Select Vi rekommenderar fastsättning med antingen en neutral silikon eller dubbelhäftande tejp. Färg svart Material plast Säljenhet 10 styck BO Tätningsset för och eftergummi passar profiler BO , , Längd 6 m Ingår i leverans: 6 m Eftergummi 6 m Förgummi BO BO BO För glastjocklekar 8-8,76 mm 10-10,76 mm 12-12,76 mm 52

53 Ljudtestad i överensstämmelse med DIN 4109 För ytterligare produkter och information hänvisar vi till Bohle FrameTec Premium 53

54 Bohle FrameTec Premium Karmsystem Övrigt: Speciastorlekar och övriga produkter finns tillgängliga vid förfrågan. Kontakta gärna oss så hjälper vi till. Komplett Karm Bohle FrameTec Premium Typ FTP x 2200 mm Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. kan kapas till önskad längd Ljudtestad i överensstämmelse med DIN 4109 Set förberett för 8-10,76 mm glas Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Karmyttermått bredd x höjd 1040 x 2200 mm Utförande enkeldörr DIN-riktlinjer vänster / höger Gummin grå Dörrstorlek max. 959 x 2152 mm I kombination med Bohle GS-A tröskelautomat (BO ), klarar karmen kraven för ljudisolering enligt klass 1 (33dB). Ingår i leverans: L-profil Täckprofil Anslagsgummi 2x Vinkelförbindning övre 2x Bakplatta för gångjärn 12x Skruv med plant huvud BO

55 Komplett Karm Bohle FrameTec Premium Typ FTP x 2600 mm Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. kan kapas till önskad längd Ljudtestad i överensstämmelse med DIN 4109 Set förberett för 8-10,76 mm glas Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO extra stödplatta BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Karmyttermått bredd x höjd 1300 x 2600 mm Utförande enkeldörr DIN-riktlinjer vänster / höger Gummin grå Dörrstorlek max x 2552 mm I kombination med Bohle GS-A tröskelautomat (BO ), klarar karmen kraven för ljudisolering enligt klass 1 (33dB). Ingår i leverans: L-profil Täckprofil Anslagsgummi 2x Vinkelförbindning övre 2x Bakplatta för gångjärn 12x Skruv med plant huvud BO Komplett Karm Bohle FrameTec Premium Typ FTP x 3000 mm Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. kan kapas till önskad längd Ljudtestad i överensstämmelse med DIN 4109 Set förberett för dörrglas 8-10,76 mm glas, överljus 4-10,76 mm Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Glastjocklek 4-10,76 mm Karmyttermått bredd x höjd 1040 x 3000 mm Utförande enkeldörr DIN-riktlinjer vänster / höger Gummin grå Dörrstorlek max. 959 x 1972 mm I kombination med Bohle GS-A tröskelautomat (BO ), klarar karmen kraven för ljudisolering enligt klass 1 (33dB). Ingår i leverans: L-profil T-profil Glaslist Täckprofil Anslagsgummi inre glasningslist 3-4 mm, 5-6 mm, 7 mm yttre glasningslist 4mm 2x Vinkelförbindning övre 2x Bakplatta för gångjärn 12x Skruv med plant huvud M5 x 14 mm 4x Skruv med plant huvud M5 x 55 mm BO För ytterligare produkter och information hänvisar vi till 55

56 Komplett Karm Bohle FrameTec Premium Typ FTP x 2200 mm Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. kan kapas till önskad längd Ljudtestad i överensstämmelse med DIN 4109 Set förberett för dörrglas 8-10,76 mm glas, sioljus 4-10,76 mm Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Glastjocklek sidoväggar härdat, laminerat/härdat 4-10,76 mm Karmyttermått bredd x höjd 2000 x 2200 mm Utförande enkeldörr DIN-riktlinjer vänster / höger Gummin grå Dörrstorlek max. 959 x 2152 mm I kombination med Bohle GS-A tröskelautomat (BO ), klarar karmen kraven för ljudisolering enligt klass 1 (33dB). Ingår i leverans: L-profil T-profil Glaslist Täckprofil Anslagsgummi inre glasningslist 3-4 mm, 5-6 mm, 7 mm yttre glasningslist 4 mm 2x Vinkelförbindning övre 2x Bakplatta för gångjärn 12x Skruv med plant huvud M5 x 14 mm 4x Skruv med plant huvud M5 x 55 mm BO Komplett Karm Bohle FrameTec Premium Typ FTP x 3000 mm Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. kan kapas till önskad längd Ljudtestad i överensstämmelse med DIN Set förberett för dörr 8-10,76 mm glas, sidoljus/överljus 4-10,76 mm Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Glastjocklek sidoljus/överljus härdat, laminerat/härdat 4-10,76 mm Karmyttermått bredd x höjd 2000 x 3000 mm Utförande enkeldörr DIN-riktlinjer vänster / höger Gummin grå Dörrstorlek max. 959 x 1972 mm I kombination med Bohle GS-A tröskelautomat (BO ), klarar karmen kraven för ljudisolering enligt klass 1 (33dB). Ingår i leverans: L-profil T-profil Glaslist Täckprofil Anslagsgummi inre glasningslist 3-4 mm, 5-6 mm, 7 mm yttre glasningslist 4 mm 2 x Vinkelförbindning pendeldörr 2x Bakplatta för gångjärn 12x Skruv med plant huvud M5 x 14 mm 10x Skruv med plant huvud M5 x 55 mm BO

57 Komplett Karm Bohle FrameTec Premium Typ FTP x 3000 mm Aluminiumkarmen kan användas till alla typer av helglasdörrar, vare sig det är med fast sidoljus/överljus eller enbart som en fast karm i vägg. kan kapas till önskad längd Ljudtestad i överensstämmelse med DIN Set förberett för dörr 8-10,76 mm glas, sidoljus/överljus 4-10,76 mm Observera: Vänligen beställ matchande gångjärn separat. T.ex BO , BO Material Aluminium natureloxerad E6/EV1 Glastjocklek dörrblad härdat, laminerat/härdat 8-10,76 mm Glastjocklek sidoljus/överljus härdat, laminerat/härdat 4-10,76 mm Karmyttermått bredd x höjd 2000 x 3000 mm Utförande enkeldörr DIN-riktlinjer vänster / höger Gummin grå Dörrstorlek max. 834 x 1972 mm I kombination med Bohle GS-A tröskelautomat (BO ), klarar karmen kraven för ljudisolering enligt klass 1 (33dB). Ingår i leverans: L-profil T-profil Glaslist Täckprofil Anslagsgummi inre glasningslist 3-4 mm, 5-6 mm, 7 mm yttre glasningslist 4 mm 2 x Vinkelförbindning pendeldörr 2x Bakplatta för gångjärn 12x Skruv med plant huvud M5 x 14 mm 10x Skruv med plant huvud M5 x 55 mm 4x Tvärstagsfästen 4x Skruv med plant huvud 3,5 x 19 mm 4x Cylinderskruv M6 x 45 mm BO Tröskelautomat Bohle GS-A Idealisk för tätning av redan installerade släta glas, metall, aluminium, trä och plastdörrar Falltröskeln kan kapas, vänligen notera minimilängden. Inklusive täckremsa Silver-färgad. Ljudisolering 41 db EV1 Material Aluminium BO BO BO BO Längd mm mm mm mm För ytterligare produkter och information hänvisar vi till 57

58 Dörrbeslag Glasdörrlås Studio Private Line rund utan borrhål Tryckesposition framtill Låset kan ej tillslutas Låsinsats med ljuddämpande innerdelar i plast Låskolvshuvud förnicklad mässing användas på vänster och höger sida Provad enl. DIN 18251, klass 3 (cykler: kolvtryckningar , regelrörelser ) Passar till vanliga dörrtrycken utan rosetter, med 8 mm fyrkantsstift och 18 mm halsstyrning Skruvar i rostfritt stål M5 (åtdragsmoment 3 Nm) Glastjocklek härdat glas 8 (10) mm Falsdjup 24 (26) mm Material Aluminium BO BO EV1 natureloxerad RF-utseende Glasdörrlås Studio Private Line rund PZ förborrat Låset förberett för profilcylinder Låsinsats med ljuddämpande innerdelar i plast Låskolvshuvud förnicklad mässing 1-slag / 19 mm kolvutsprång användas på vänster och höger sida Provad enl. DIN 18251, klass 3 (cykler: kolvtryckningar , regelrörelser ) Avslutning kant-i-kant för en 61 mm lång profilcylinder på klämplattssidan Passar till vanliga dörrtrycken utan rosetter, med 8 mm fyrkantsstift och 18 mm halsstyrning Skruvar i rostfritt stål M5 (åtdragsmoment 3 Nm) Glastjocklek 8 (10) mm Falsdjup 24 (26) mm Material Aluminium BO BO EV1 natureloxerad RF-utseende Dubbel profilcylinder Med nödutrymningsfunktion Med 3 nycklar Utförande olika nyckel Längd 27,5 / 27,5 mm matt förnicklad Material mässing BO

59 Dörrhandtag Studio L-form Glastjocklek 8, 10 mm Form L Material Aluminium BO BO EV1 natureloxerad RF-utseende Glasgångjärn med skruvplatta Aluminium Glastjocklek 8-10 mm Dörrvikt per par max. 38 kg Utfall max mm Material Aluminium BO BO EV1 natureloxerad RF-utseende Glasgångjärn med skruvplatta rostfritt stål Dörrvikt per par max. 80 kg Utfall max mm Glastjocklek 8-10 mm mattborstad Material rostfritt stål BO För ytterligare produkter och information hänvisar vi till 59

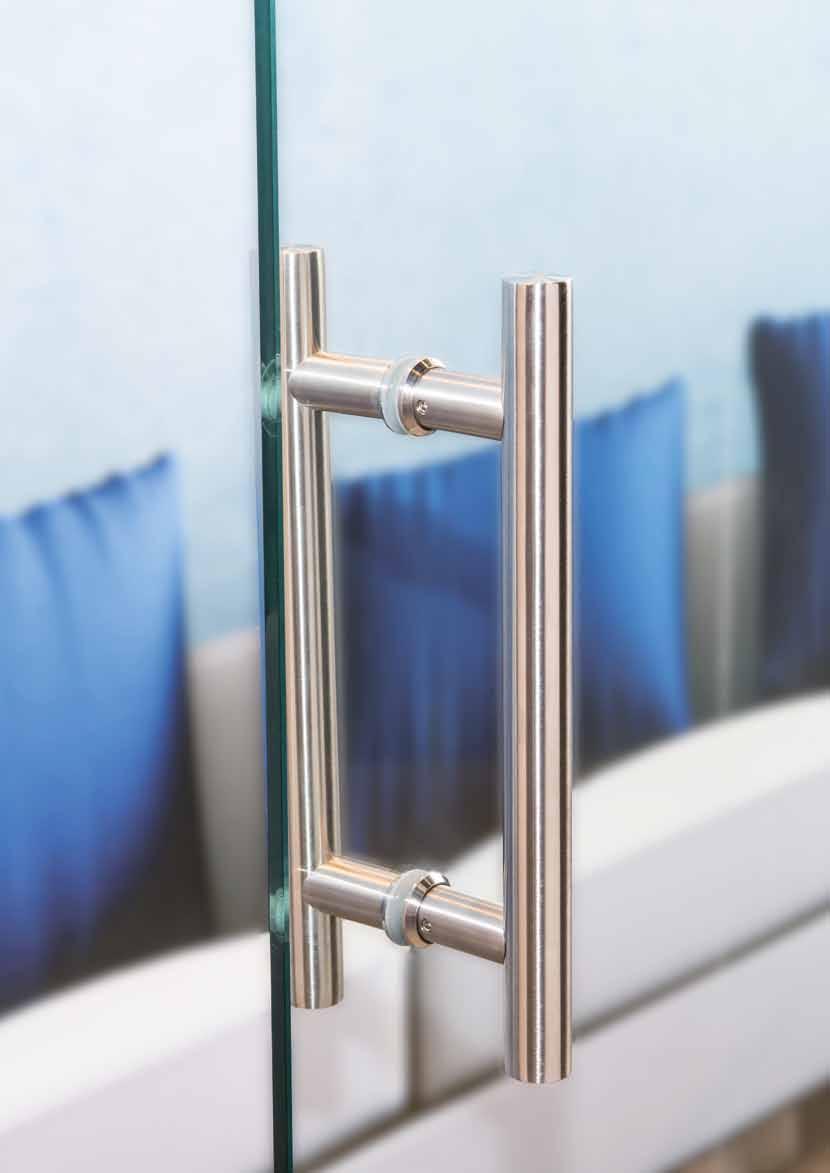

60 60 Dörrhandtag för helglasdörrar BO

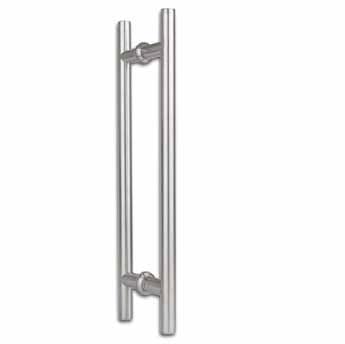

61 05 Glasdörrhandtag Dörrhandtag för helglasdörrar ø 19 mm Tillbehör för interiör inredning Glastjocklek 4-12 mm Borrhål i glas ø 10 mm Material rostfritt stål (AISI 1.304) mattborstad Ingår i leverans: Skruv för dörrar upp till 40 mm ingår (för användning till trä,stål, aluminium, plast) BO BO BO BO BO BO BO ø L C-C H 19 mm 250 mm 150 mm 52 mm 19 mm 300 mm 200 mm 52 mm 19 mm 400 mm 300 mm 52 mm 19 mm 500 mm 300 mm 52 mm 19 mm 600 mm 500 mm 52 mm 19 mm 800 mm 600 mm 52 mm 19 mm 1000 mm 800 mm 52 mm Dörrhandtag för helglasdörrar ø 25 mm Glastjocklek 4-12 mm Borrhål i glas ø 14 mm Material rostfritt stål (AISI 1.304) mattborstad Ingår i leverans: Skruv för dörrar upp till 40 mm ingår (för användning till trä,stål, aluminium, plast) BO BO BO BO BO BO BO BO BO BO BO ø L C-C H 25 mm 300 mm 200 mm 65 mm 25 mm 400 mm 300 mm 65 mm 25 mm 500 mm 400 mm 65 mm 25 mm 600 mm 400 mm 65 mm 25 mm 700 mm 500 mm 65 mm 25 mm 800 mm 600 mm 65 mm 25 mm 1000 mm 800 mm 65 mm 25 mm 1200 mm 1000 mm 65 mm 25 mm 1600 mm 1000 mm 65 mm 25 mm 1800 mm 1000 mm 65 mm 25 mm 2000 mm 1000 mm 65 mm För ytterligare produkter och information hänvisar vi till 61

62 Skjutdörrhandtag med öppning Glastjocklek 8, mm Borrhål i glas ø 50 mm Material rostfritt stål mattborstad BO N Skjutdörrhandtag Glastjocklek 8, mm Borrhål i glas ø 50 mm Utförande Material rostfritt stål mattborstad BO N Musselhandtag Med två rader självhäftande tejp Glastjocklek mm Borrhål i glas ø 50 mm Material rostfritt stål mattborstad Storlek 65 x 65 mm Form fyrkantigt BO

63 Glasdörrlås utan borrhål i glaset Bohle Patch med Låskista När den används som ett mittlås på dubbeldörrar, måste en dörr användas som dörrstopp. Kan användas på vänster eller höger sida Inga glasurtag eller borrhål krävs, klämfunktion lämplig för skjutdörrar och dubbeldörrar inkl. 3 nycklar Glastjocklek härdat glas mm BO rostfritt stål matt Bohle Patch med Låsbleck Kan användas på vänster eller höger sida Inga glasurtag eller borrhål krävs, klämfunktion lämplig för skjutdörrar och dubbeldörrar inkl. 3 nycklar Glastjocklek härdat glas mm BO rostfritt stål matt För ytterligare produkter och information hänvisar vi till 63

64 Profiler för glasskiljeväggar U-profiler 19 x 13 x 19 x 2 mm För inbyggnad av fasta glasväggar med avrundade hörn borrmarkering i botten av profilen Glastjocklek 8 mm Material Aluminium Materialtjocklek 2,0 mm BO BO BO BO BO BO BO BO BO Längd 2150 mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C31 U-profiler 19 x 15 x 19 x 2 mm För inbyggnad av fasta glasväggar med avrundade hörn borrmarkering i botten av profilen Glastjocklek 10 mm Materialtjocklek 2,0 mm Material Aluminium BO BO BO BO BO BO BO BO BO Längd 2150 mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C31 U-profiler 19 x 17 x 19 x 2 mm För inbyggnad av fasta glasväggar med avrundade hörn borrmarkering i botten av profilen Glastjocklek 12 mm Materialtjocklek 2,0 mm Material Aluminium BO BO BO BO BO BO BO BO BO Längd 2150 mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C mm natureloxerad E6/EV mm polerad eloxerad E3/EV mm RF-utseende borstad E1/C31 64

65 Ändplattor för U-profiler Vi rekommenderar fastsättning med antingen en neutral silikon eller dubbelhäftande tejp. silverfärg Material plast Förpackningsenhet 10 styck BO BO Dimension 19 x 13 x 19 mm 19 x 15 x 19 mm Klämprofiler Tvådelad profil för vägganslutning Notera: Du hittar tätningsprofiler för respektive glastjocklek i monteringsanvisningen. Glastjocklek 8-21,52 mm Material Aluminium BO BO BO BO Längd 3000 mm natureloxerad E6/EV mm RF-utseende E4/C mm natureloxerad E6/EV mm RF-utseende E4/C31 Glastjocklekar Lämplig tätningsprofil ESG 8 mm BO VSG 8.76 mm BO ESG 10 mm BO ESG 12 mm BO VSG 12.6 mm BO ESG 15 mm BO VSG mm BO VSG mm BO VSG mm BO För ytterligare produkter och information hänvisar vi till 65

66 Universal PVC profil för snäpprofil till vägganslutning BO Längd 2 x 5 m transparent avsedd för BO BO BO BO Bredd 2 mm 3 mm 4 mm Dubbelhäftande limtejp Dubbelhäftande limtejp Bohle Duplocoll För diverse applikationer, såsom helglasväggar, möbler, duschkabiner och mycket mer. För olika material, såsom trä, aluminium, plast, keramik och glas. Hög transparens tack vare likvärdigt ljusbrytningsindex som glas Antibakteriell effekt - förhindrar tillväxt av mikroorganismer Kladdfria kanter gör att Duplocoll är torr efter montaget och motstår extern påverkan Brottöjning upp till 500% och hög recistens mot delning Resistent mot kemikalier och mjukmedel Mycket bra initialhugg, bestående hög hållfasthet Även lämplig för skrovliga ytor: Den viskoelastiska tejpen fördelar sig även på skrovliga ytor. Recistent mot UV-ljus, ekonomisk, högkvalitativ och fördelaktig design Tjocklek 3 mm Färg transparent Rullar á 12 m Max. tillåten konstant temperatur -40 C C Tips: Vänligen använd avsedd applikator för enkel och exakt applicering på glaskanten. BO BO BO BO BO N BO BO N BO BO Beskrivning Bredd Glastjocklek Dubbelhäftande limtejp 5 mm 8 mm Dubbelhäftande limtejp 7 mm 10 mm Dubbelhäftande limtejp 9 mm 12-12,7 mm Dubbelhäftande limtejp 14 mm 17,52 mm Applikator för glas 8, 10 mm Inlägg för BO N för glas 10, 12 mm Applikator för glas 10,76; 12,7; 12,76 mm Inlägg för BO N för glas 8,76; 10,76 mm Inlägg för BO N för glas 17,52 mm Vi rekommenderar plattspännare BO eller BO som hjälpmedel vid sammanfogning av glasskivor. 66

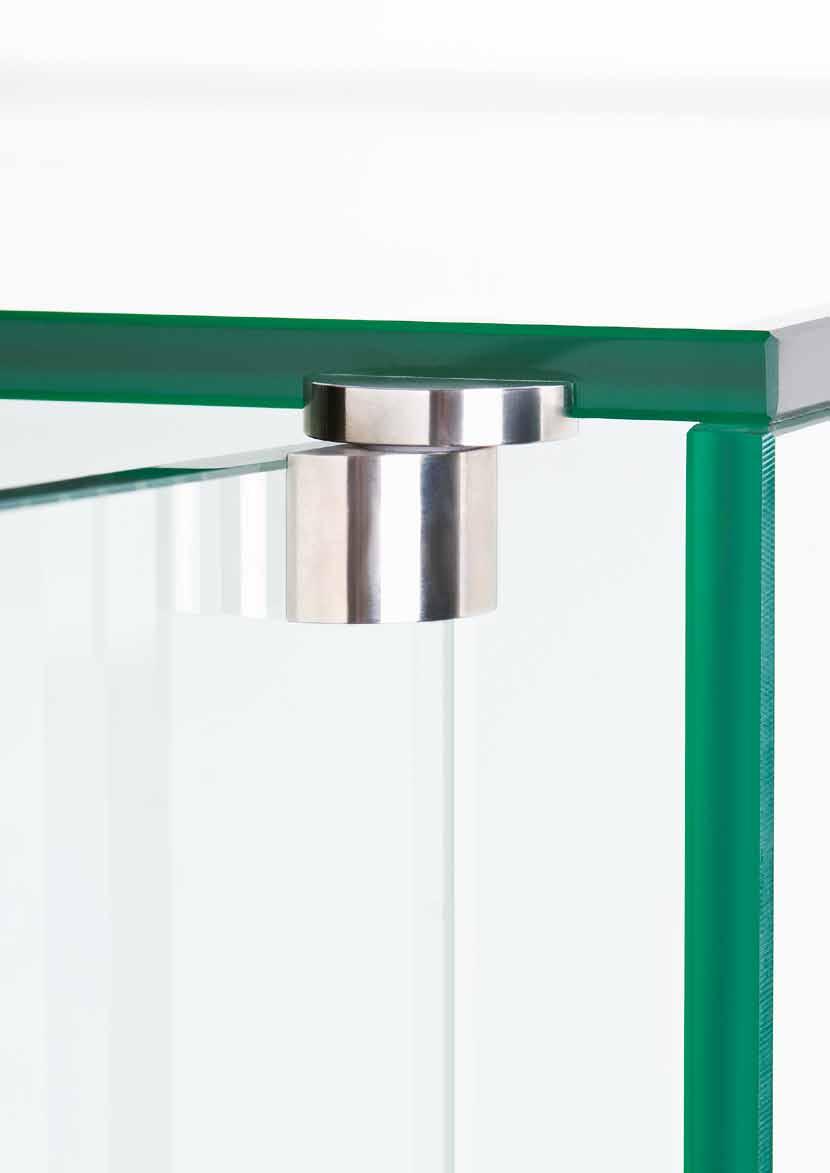

67 För ytterligare produkter och information hänvisar vi till Swing gångjärn 67

68 06 Möbelbeslag Glasdörrgångjärn för borrhål i glaset Glasdörrgångjärn innanliggande Enkel montering med intryckbar axel med excentrisk bussning och träskruv kan användas på höger eller vänster sida Storlek 65 x 40 mm Glastjocklek 6-8 mm Dörrvikt max. 16 kg Dörrbredd max. 400 mm Avstånd dörr/hylla min. 20 mm Material: mässing Förpackningsenhet 1 par med Glasbearbetning BO BO förkromad RF-utseende Glasdörrgångjärn innanliggande Kan användas på höger eller vänster sida Storlek 65 x 40 mm Glastjocklek 6-8 mm Dörrvikt max. 16 kg Dörrbredd max. 400 mm Montageplatta 3 mm Höjdmått avdrag 9 mm Avstånd dörr/hylla min. 20 mm Material: mässing Förpackningsenhet 1 par med Glasbearbetning BO BO förkromad RF-utseende 68

69 Glasdörrgångjärn innanliggande Kan användas på höger eller vänster sida Storlek 74 x 42 mm Glastjocklek 6-8 mm Dörrvikt max. 25 kg Dörrbredd max. 500 mm Montageplatta 3 mm Höjdmått avdrag 9 mm Avstånd dörr/hylla min. 20 mm Material: mässing Förpackningsenhet 1 par med Glasbearbetning BO förkromad Glasdörrgångjärn för innanliggande dörrar Lämna 3 mm springa upptill och nertill och i sida 2.8 mm Glastjocklek max. 5,2 mm Dörrstorlek max x 500 mm Öppningsvinkel 105 matt förnicklad utan Glasbearbetning BO Glasdörrgångjärn Tappgångjärn för glasdörrar För innanliggande dörrar med klämskruv kan användas på höger eller vänster sida med bussning av mässing Dörrvikt per par max. 5 kg Dörrstorlek max. 400 x 600 mm Storlek 35 x 15 mm Glastjocklek 4-6 mm Material: förkromad mässing Förpackningsenhet 1 par BO Tappgångjärn för glasdörrar För ytterligare produkter och information hänvisar vi till 69

70 Tappgångjärn för glasdörrar För innanliggande dörrar med klämskruv kan användas på höger eller vänster sida med bussning av mässing Dörrvikt per par max. 8 kg Dörrstorlek max. 500 x 800 mm Storlek 40 x 27 mm Glastjocklek 6-8 mm Material: förkromad mässing Förpackningsenhet 1 par BO Tappgångjärn för glasdörrar Cristallo Fix komplett gångjärn Med Cristallo Fix har Bohle utvecklat ett gångjärn, som tillåter att glasdörrar monteras på ett glasskåp genom limning och som även kan justeras i tre riktningar. Denna tekninskt krävande produkt har en dämpad stängningsfunktion med fjäderbelastning och är avsedd för innan- eller utanpåliggande montage. Istället för den konventionella kryssplattamonteringen, har denna nya produkt en limplatta med "snap-on" funktion som är speciellt utvecklad för detta ändamål. ständigt justerbar ny integrerad dämpningsteknologi Montage Glas / Glas Öppningsvinkel 125 Glastjocklek 3-8 mm för UV-limning Ingår i leverans: 1x Limplatta 1x Gångjärnsarm 1x Dämpare 1x Limplatta BO Beskrivning Säljenhet Cristallo Fix komplett gångjärn 1 styck Cristallo Glas-trä gångjärn med dämpningssystem eller täckplatta Cristallo gångjärnet i glas-trä version med dämpningssystem eller med täckplatta ny dämpnings-teknologi för innan- eller utanpåliggande glasdörrar clip-funktion kryssmontageplatta Justeringsmått max. höjd / djup / bredd ± 2 / 3 / 4 mm Montage Glas/trä Öppningsvinkel 125 Belastning se tabell i kg kg för UV-limning Ingår i leverans: 1x Kryssmontageplatta 1x Gångjärnsarm 1x Dämpare 1x Limplatta BO Utförande Glas-trä "Cristallo" gångjärn med dämpningssystem 70

71 Glasdörrgångjärn Verifix 90 Detta attraktiva gångjärn med rostfri limyta kan användas för innanliggande glasdörrar med två gångjärn. Den har en fjäderbelastad stängning och fungerar mycket bra i kombination med dämpare BO /31 och BO /36. Observera att dörren vid öppning svänger inåt cirka 30 mm Om det är nödvändigt, förkorta hyllorna! Glastjocklek 6-8 mm Öppningsvinkel 90 Max. belastning per par 8 kg Förpackningsenhet 1 styck för UV-limning BO Beskrivning Glasdörrgångjärn Swing gångjärn rund Högkvalitativt rostfritt gångjärn avsett för innanliggande dörrar ett gängat stift gör det möjligt att demontera dörren efter limning. För innanliggande dörrar Diameter 20 mm Höjd 18,5 mm Glastjocklek upp till 12 mm Dörrvikt max. 10 kg Förpackningsenhet 2 styck för UV-limning Beskrivning BO Glasdörrlås för borrhål i glaset Glasdörrlås Lika nyckel med 3 nycklar nyckel kan bara tagas ut när låset är låst Glastjocklek 6-8 mm Material: zink, förkromad med Glasbearbetning BO Glasdörrlås För ytterligare produkter och information hänvisar vi till 71

72 Glasdörrlås / knoppcylinder 6 mm Stängningsriktning nertill Glastjocklek 6 mm Borrhål ø 20 mm Material Zink med Glasbearbetning Ingår i leverans: 1 Knoppcylinder 2 Nycklar 2 Gummiring Utförande För BO mattförnicklad lika nyckel BO BO mattförnicklad olika nyckellåsning BO BO blankkromad lika nyckel BO BO blankkromad olika nyckellåsning BO BO mattkromad lika nyckel BO BO mattkromad olika nyckellåsning BO Lås för innan- eller utanpåliggande dörrar För UV limning rostfritt stål lika nyckel (vänligen ange glastjocklek vid order) Låset är avsett för höger och vänsterhängda dörrar, både låsregel och låscylinder kan vändas genom att lossa skruven. Diameter 35 mm Glastjocklek 6-15 mm Borrhål i glas ø 25 mm Förpackningsenhet 1 styck BO Beskrivning Lås för innan- eller utanpåliggande dörrar 72

73 Glasdörrhandtag Glasdörrhandtag Tillverkad av mässing med Phillips skruv M 4 ø 15 mm Längd handtag 22 mm Glastjocklek 4-8 mm Borrhål i glas ø 5 mm BO BO BO polerad mässing mässing, mattförnicklad blankförkromad Fingergrepp, ensidigt För limning på skjutdörrar ø 55 mm Borrhål i glas ø 40 mm Material: mässing BO förkromad Dörrknopp rostfritt stål Diameter 16 mm Längd 20 mm Förpackningsenhet 2 styck för UV-limning BO Beskrivning Dörrknopp rostfritt stål För ytterligare produkter och information hänvisar vi till 73

74 Hyllhållare utan borrhål i glaset Glasstöd Bredd Glasstöd 30 mm Glastjocklek 6-10 mm Utfall max. 160 mm Bredd max. 600 mm Bärförmåga per par max. 5 kg utan Glasbearbetning BO BO BO rostfritt stål V4A förkromad mattkromad Glasstöd Med större anläggningsyta med klämskruv av stål Bredd Glasstöd 30 mm Glastjocklek 6-10 mm Utfall max. 200 mm Bredd max. 600 mm Bärförmåga per par max. 10 kg utan Glasbearbetning BO BO BO förkromad mattkromad rostfritt stål V4A Glasstöd Med klämskruv av stål Bredd Glasstöd 50 mm Glastjocklek 6-10 mm Utfall max. 200 mm Bredd max. 600 mm Bärförmåga per par max. 5 kg Form D-formad utan Glasbearbetning BO BO BO rostfritt stål V4A förkromad mattkromad Glasrondeller borosilikat Planslipad centrummarkerad avsedd för glashyllstöd, möbelfot etc. Tjocklek 10 mm Max. belastning 40 kg Förpackningsenhet 20 styck För för UV-limning BO BO Beskrivning Diameter Glasrondeller borosilikat 20 mm Glasrondeller borosilikat 10 mm 74

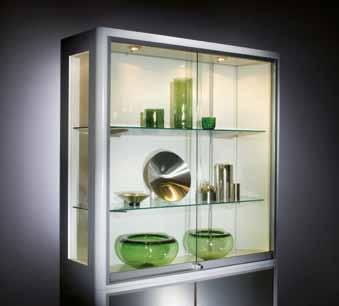

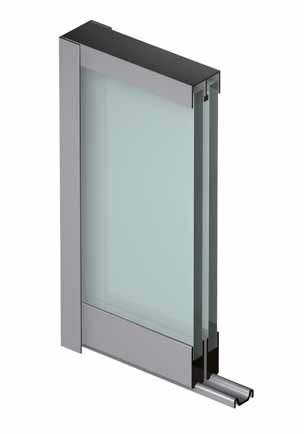

75 Skjutdörrbeslag för monterdörrar vitris supra Egenskaper Modulsystem Funktion med lång livslängd Hög säkerhet Enkel installation Låga lagerkostnader Skjutdörrbeslag för monterdörrar vitris supra Supra är ett universellt användbart skjutdörrsystem för glastjocklekar 4, 5, 6 och 8 mm. Den högkvalitativa flossade överskenan, den utmärkta kullagerteknologin, den säkra kontakten mellan glas och metall genom den transparenta packningsprofilen, såväl som det osynliga integrerade dämpningsystemet och inbrottsskyddet, garanterar en problemfri, långlivad och tyst skjutdörrslösning. Den kan användas för 25 kg (2 rullar) och 50 kg (4 rullar) För ytterligare produkter och information hänvisar vi till 75

76 Glasmått och profiluträkning supra Glasmått = installationshöjd - 32 mm (exkl. packningsprofil) supra med ramprofil Glasmått = installationshöjd - 41 mm (exkl. packningsprofil) supra med trippelmontage Glasmått = installationshöjd - 32 mm (exkl. packningsprofil) Beräkning av glasdimension: ((L-22 + överlapp):2) Beräkning av glasdimension: ((L-22 + överlapp):2) Beräkning av glasdimension: b = ((L ) : 2) L = dagöppning x = längd på vagnbeslagsskena b = bredd lucka / glasbredd Överlappning: 32 mm 76

77 Vagnbeslagsskena 4-6 mm Utförande med skyddsfolie Glastjocklek 4-6 mm Längd 5 m Material: Aluminium BO 60HAX31 naturanodiserad Vagnbeslagsskena 5-8 mm Utförande med skyddsfolie Glastjocklek 5-8 mm Längd 5 m Material: Aluminium BO 60HAX80 naturanodiserad För ytterligare produkter och information hänvisar vi till 77

78 Dubbel löpskena undre Utförande med dubbelhäftande tejp Glastjocklek 4-8 mm Längd 5 m Material: Aluminium BO 60HAX35 naturanodiserad Dubbel överskena Utförande filtflossad med skyddsfolie Glastjocklek 4-8 mm Längd 5 m Material: Aluminium BO 60HAX30 naturanodiserad Löphjul Utförande med kullager av stål plastöverdragna Material: glavaniserat fjäderhus Max. belastning med 2 kullager 25 kg Max. belastning med 4 kullager 50 kg BO 60HAX34 Löphjul Ändbeslag 4-6 mm för vagnbeslag BO 60HAX31/61 Utförande med urtag Glastjocklek 4-6 mm Material: plast BO 60HAX32 alum.färg Ändbeslag 5-8 mm för vagnbeslag BO 60HAX80/82 Utförande med urtag Glastjocklek 5-8 mm Material: plast BO 60HAX81 alum.färg 78

79 Tillbehör vitris supra Karmprofil Utförande med skyddsfolie Glastjocklek 4-8 mm Längd 5 m Material: Aluminium BO 60HAX36 naturanodiserad Dammskyddslist och dämpare För ramprofil BO 60HAX36/63 och BO 60HAX109 Längd 5 m transparent Material: plast BO 60HAX38 Dammskyddslist och dämpare Packningsprofil 6 mm för 6 mm glas i vagnbeslag BO 60HAX31/61 med 7,5 mm glasspår Glastjocklek 6 mm transparent Material: plast Säljenhet 1 m BO 60HAX41 Packningsprofil Packningsprofil mm för 5 mm glas i vagnbeslag BO 60HAX31/61 med 7,5 mm glasspår för 6 mm glas i vagnbeslag BO 60HAX80/82 med 8,5 mm glasspår Glastjocklek mm transparent Material: plast Säljenhet 1 m BO 60HAX43 Packningsprofil För ytterligare produkter och information hänvisar vi till 79

80 Packningsprofil mm för 4 mm glas i vagnbeslag BO 60HAX31/61 med 7,5 mm glasspår för 5 mm glas i vagnbeslag BO 60HAX80/82 med 8,5 mm glasspår Glastjocklek mm transparent Material: plast Säljenhet 1 m BO 60HAX42 Packningsprofil Skrammel- avhängningsskydd Utförande för dubbel överskena Glastjocklek 4-6 mm transparent Material: plast BO 60HAX45 Skrammel- avhängningsskydd Dämpning & avlyftningskydd Utförande för dubbel överskena Glastjocklek 4-8 mm transparent Material: plast BO 60HAX47 Dämpning & avlyftningskydd Vagnbeslagshandtag Utförande Kan användas på vänster och höger sida Glastjocklek 4-8 mm Material: plast BO 60HAX48 alum.färg Tryckcylinderlås Låsning: 1075 Utförande lika nyckel Observera! I combination med ramprofil BO 60HAX36, vänligen använd lås BO 60HAX56. BO 60HAX119 förkromad 80

81 Låshållare för säkerhetslås Utförande Kan användas på vänster och höger sida Glastjocklek 4-8 mm Material: Zink BO 60HAX50 förkromad Fingerhandtag självhäftande ø 44 mm Utförande sluten rostfritt stål matt Montage självhäftande Glasbearbetning behövs ej BO Beskrivning Fingerhandtag För ytterligare produkter och information hänvisar vi till 81

82 Punkt- och distanshållare Hållare rostfritt stål Hög kvalitet på material och tillverkning många användningsområden enkel att montera tidslös design i rostfritt stål Inkl.plastpackning, skruv, plugg och insexnyckel Huvud plan ø 13 mm Borrhål i glas ø 9 mm Distans från vägg 20 mm Glastjocklek 5-8 mm Förpackningsenhet 4 styck BO Hållare rostfritt stål Hög kvalitet på material och tillverkning många användningsområden enkel att montera tidslös design i rostfritt stål Inkl.plastpackning, skruv, plugg och insexnyckel Huvud plan ø 18 mm Borrhål i glas ø 9 mm Distans från vägg 20 mm Glastjocklek 5-8 mm Förpackningsenhet 4 styck BO GM PICO För plan montering av speglar eller glasskivor invändigt inkl. förnicklad täckplatta (rostfritt utseende) försänkt borrhål ø 12mm 45 minimum distans från glaskant till mitten hål: floatglas och spegel 20 mm; härdat glas 2 x glastjockleken + 10mm passande fästskruv BO Bärkraft per hållare 5 kg BO BO BO BO Skivtjocklek Färg 6-8 mm svart 6-8 mm transparent mm svart mm transparent Observera: Plana hållare är inte avsedda för glasning i tak! 82

83 För ytterligare produkter och information hänvisar vi till Bohle EasyMount 83

84 07 Glasräckesystem Bohle EasyMount Vario Glasräckesystem EasyMount Vario monteringsset möjliggör snabb och enkel installation. Systemet kan justeras med upp till 40 mm. Bohle monteringsverktyg BO gör att du kan arbeta från en sida, vilket gör installationen mindre tidskrävande. Smal och elegant design Absolut transparens Obegränsade installationslängder Enkel installation och lönsamhet Tack vare sin unika belastningsfördelning, lämplig för laminerat säkerhetsglas redan från 12,76 mm Sparar tid under montering jämfört med andra system Snabb och enkel installation från endast en sida Inga urtag eller borrhål i glaset krävs Individuella lösningar Mångsidiga kompensationsmöjligheter, upp till ± 20 mm vertikalt Förenklad planering - självförklarande ritningar finns i webbshopen. CAD och PDF-filer finns tillgängliga på begäran Ett stort antal olika profiltyper för nästan alla byggprojekt och applikationer. Dräneringsöppningar i profilerna Anslutningsstift för sidomonterade profiler Anodiserad 25 μ beläggning, saltvattenbeständig Profillängder 2500 mm och 5000 mm Vi hjälper dig gärna vid planering av större projekt Certifierad säkerhet General Building Inspection Test Certificate (AbP) British Standards Top Top L Side Side L Golvmontage Golvmontage med vinkel Sidomontage Sidomontage med vinkel Räckesbelastning (kn) 1.0* 1.0* 1.0* 1.0* Längd (mm) 2500 / / / / 5000 * Du hittar profiler för 2.0 (3.0) kn på 84

85 Bohle EasyMount Top 1,0 kn golvmontage Profil för EasyMount Top golvmontage Räckesbelastning 1,0 kn Material Aluminium BO BO Längd Distans Höjd 2500 mm (A) 50 mm 120 mm natureloxerad E6/EV mm (A) 25 mm 120 mm natureloxerad E6/EV1 Observera: Passande montageset finner ni under Bohle EasyMount Glasmontageset Ändbeslag Utförande vänster / höger BO För BO / natureloxerad E6/EV1 För ytterligare produkter och information hänvisar vi till 85

86 Bohle EasyMount Top Vario 1,0 kn golvmontage 150mm 1 50mm (2500mm) 25mm (5000mm) 312,5mm 156,25mm Inomhus: BO Utomhus: BO (17 x 2,5m) ,5mm 156,25mm 8 86

87 Bohle EasyMount Top L 1,0 kn golvmontage med vinkel Profil för EasyMount Top L Golvmontage med vinkel Räckesbelastning 1,0 kn Material Aluminium BO BO Längd Distans Höjd 2500 mm (A) 170 mm 120 mm natureloxerad E6/EV mm (A) 160 mm 120 mm natureloxerad E6/EV1 Observera: Passande montageset finner ni under Bohle EasyMount Glasmontageset Ändbeslag För Profil BO / BO BO Utförande För vänster BO / natureloxerad E6/EV1 höger BO / natureloxerad E6/EV1 För ytterligare produkter och information hänvisar vi till 87

88 Bohle EasyMount Top L Vario 1,0 kn golvmontage med vinkel 360mm 170mm (2500mm) 160mm (5000mm) 1 312,5mm 2 156,25mm Inomhus: BO Utomhus: BO (7 x 2,5m) ,5mm 5 156,25mm

89 Bohle EasyMount Side 1,0 kn sidomontage Profil för EasyMount Side sidomontage Räckesbelastning 1,0 kn Material Aluminium BO BO Längd Höjd 2500 mm 140 mm natureloxerad E6/EV mm 140 mm natureloxerad E6/EV1 Observera: Passande montageset finner ni under Bohle EasyMount Glasmontageset Täcklist BO BO Längd För 2500 mm BO natureloxerad E6/EV mm BO natureloxerad E6/EV1 För ytterligare produkter och information hänvisar vi till 89

90 Ändbeslag För Profil BO / BO BO För Utförande BO / vänster natureloxerad E6/EV1 BO / höger natureloxerad E6/EV1 Ändbeslag för användning med täcklist För Profil BO / mit täcklist BO BO För Utförande BO / vänster natureloxerad E6/EV1 BO / höger natureloxerad E6/EV1 Förlängnings- och skarvstift Förlängnings- och skarvstift av profil För BO , BO , BO BO ø 6 mm Längd 40 mm Material V4A Säljenhet 8 styck BO Täckplugg framsida För BO , BO Form rund ø 25 mm Förpackningsenhet 10 styck BO

91 Bohle EasyMount Side Vario 1,0 kn sidomontage ,5mm 156,25mm 250mm 250mm ,5mm 156,25mm Inomhus: BO Utomhus: BO (10 x /2,5m) Insida Vorhanden täckprofil in profil För ytterligare produkter och information hänvisar vi till 91

92 Bohle EasyMount Side L 1,0 kn sidomontage med vinkel Profil för EasyMount Side L Sidomontage med vinkel Räckesbelastning 1,0 kn Material Aluminium BO BO Längd Distans Höjd 2500 mm (A) 140 mm 210 mm natureloxerad E6/EV mm (A) 95 mm 210 mm natureloxerad E6/EV1 Nödvändiga tillbehör Montageblock BO , förlängningsstift BO Täcklist Material Aluminium BO BO BO BO Beskrivning Längd För Täcklist 2500 mm BO natureloxerad E6/EV1 Täcklist 5000 mm BO natureloxerad E6/EV1 Ändbeslag vänster för profil BO /75 natureloxerad E6/EV1 Ändbeslag höger för profil BO /75 natureloxerad E6/EV1 92

93 Förlängnings- och skarvstift Förlängnings- och skarvstift av profil För BO , BO , BO BO ø 6 mm Längd 40 mm Material V4A Säljenhet 8 styck Montageblock BO För BO , BO Material Aluminium Förpackningsenhet 8 styck BO För ytterligare produkter och information hänvisar vi till 93

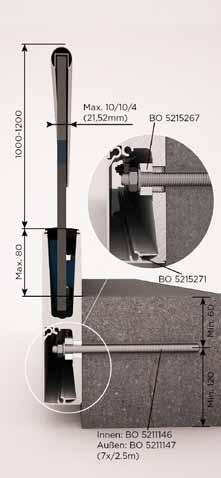

94 Bohle EasyMount Side L Vario 1,0 kn sidomontage med vinkel 1 312,5mm 156,25mm 2 370mm 140mm 3 4 Inomhus: BO Utomhus: BO (7 x /2,5m) ,5mm 156,25mm

95 Bohle EasyMount Vario glasmontagesats Glasmontagesats EasyMount Vario Räckesbelastning 1,0 kn EasyMount Vario - kompensation av toleranser För 2500 mm Ingår i leverans: 2 x 2500 mm Gummiprofil 8 x Klämsko glas BO BO BO BO BO BO BO BO BO Glastjocklek 12 mm 6/2/6 (12,76) mm 6/4/6 (13,52) mm (19/32 in) 15 mm 8/2/8 (16,76) mm 8/4/8 (17,52) mm 19 mm 10/2/10 (20,76) mm 10/4/10 (21,52) mm Glasmontagesats EasyMount Vario Räckesbelastning 1,0 kn EasyMount Vario - kompensation av toleranser För 5000 mm Ingår i leverans: 2 x 5000 mm Gummiprofil 16 x Klämsko glas BO BO BO BO BO BO BO BO BO Glastjocklek 12 mm 6/2/6 (12,76) mm 6/4/6 (13,52) mm (15 mm) 19/32 mm 8/2/8 (16,76) mm 8/4/8 (17,52) mm 19 mm 10/2/10 (20,76) mm 10/4/10 (21,52) mm För ytterligare produkter och information hänvisar vi till 95

96 Montageverktyg för Bohle EasyMount Vario Montageverktyg för Bohle EasyMount Vario räckessystem BO Handledare Vänligen använd följande profiler till denna handledare: BO BO Form U-profil Bredd (B) 30 mm Materialtjocklek 2 mm Höjd (H) 25 mm Invändigt (U) 26 mm Längd 4000 mm BO Material rostfritt stål V2A Gummiprofil För Handledare BO Form U-profil Längd 4000 mm BO BO BO Glastjocklek 11,5-13,5 mm 16-17,5 mm 20-21,5 mm 96

97 För ytterligare produkter och information hänvisar vi till Punktfästen 97

98 Punktfäste Punktfäste 50 mm För härdat och laminerat säkerhetsglas använd minst 4 stycken beroende på glasstorlek ritningar för glasbearbetningen finner ni i Online Shopen Kan justeras genom avlånga hål i anslutningsbeslaget Storlek ø 50 Borrhål i glas 30 mm ø Justerbart område 0-5 mm Egenskaper Enkel installation och fixering av glaset Robust utförande i enlighet med EN normer Hög precision och utmärkt finish Kundspecifika lösningar möjligt BO BO BO BO BO BO Distans glas/vägg justerbar Glastjocklek Rostfritt stål Max bärkapacitet 25 mm härdat glas mm laminerat glas 11,52-13,52 mm AISI 304 Q: 3,5; N: 6,0 kn 40 mm härdat glas mm laminerat glas 11,52-21,52 mm AISI 304 Q: 3,5; N: 5,0 kn 25 mm härdat glas mm laminerat glas 17,52-21,52 mm AISI 304 Q: 4,0; N: 6,0 kn 25 mm härdat glas mm laminerat glas 11,52-13,52 mm AISI 316 Q: 4,0; N: 6,0 kn 40 mm härdat glas mm laminerat glas 11,52-21,52 mm AISI 316 Q: 3,5; N: 5,0 kn 25 mm härdat glas mm laminerat glas 17,52-21,52 mm AISI 316 Q: 4,0; N: 6,0 kn 98

99 Punktfäste 40 mm För härdat och laminerat säkerhetsglas använd minst 4 stycken beroende på glasstorlek ritningar för glasbearbetningen finner ni i Online Shopen Kan justeras genom avlånga hål i anslutningsbeslaget Storlek ø 40 Borrhål i glas 25 mm ø Justerbart område 0-5 mm Egenskaper Enkel installation och fixering av glaset Justerbar från framsida Justering av distans är möjlig efter att glaset monterats Robust utförande i enlighet med EN normer Hög precision och utmärkt finish Kundspecifika lösningar möjligt BO BO BO BO BO BO Distans glas/vägg justerbar Glastjocklek Rostfritt stål Max bärkapacitet 25 mm härdat glas mm laminerat glas 11,52-13,52 mm AISI 304 Q: 3,5; N: 5,5 kn 40 mm härdat glas mm laminerat glas 11,52-21,52 mm AISI 304 Q: 3,0; N: 4,5 kn 25 mm härdat glas mm laminerat glas 17,52-21,52 mm AISI 304 Q: 3,5; N: 5,5 kn 25 mm härdat glas mm laminerat glas 11,52-13,52 mm AISI 316 Q: 3,5; N: 5,5 kn 40 mm härdat glas mm laminerat glas 11,52-21,52 mm AISI 316 Q: 3,0; N: 4,5 kn 25 mm härdat glas mm laminerat glas 17,52-21,52 mm AISI 316 Q: 3,5 N: 5,5 kn Montageverktyg Punktfäste För punktfäste BO BO BO Utförande För punktfäste 40 mm För punktfäste 50 mm För ytterligare produkter och information hänvisar vi till 99
