1 Komfort och Kvalitet Duschväggar 2014

2

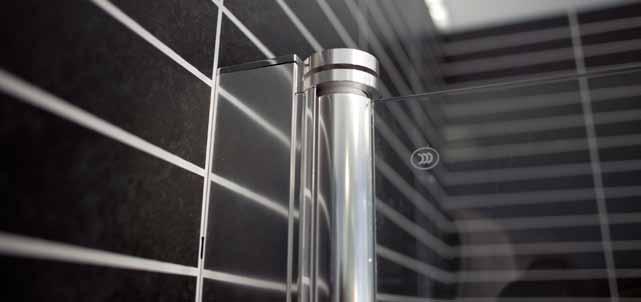

3 Välkommen till Arrows värld av duschväggar Tanken bakom vårt nya koncept för duschväggar är att motsvara högt ställda krav på kvalitet och pris. Därför har vi på Arrow skapat duschväggar där säljare och köpare kan mötas och känna att bägge parter gör en lyckad affär. Vår målsättning har hela tiden varit fokuserad på att skapa designade duschväggar för moderna badrum med personlig touch. Arrows nya duschväggar är lättmonterade även för den som har tummen mitt i handen. Våra duschväggar är vändbara och förpackade styckvis i kartong. Vårt generösa utbud av storlekar och glasvarianter ger oändliga kombinationsmöjligheter. Monteringsmåtten är alltid tänkta från det inre hörnet till ytterkanten på väggprofilen. Våra duschväggar är tekniskt avancerade med egna ställbara lyftgångjärn tillverkade i metall, en garanti för en bra duschvägg med lång livslängd. Glaset är tillverkat av 6 mm härdat säkerhetsglas. Duschväggarna har blanka profiler som standard som polerats och anodiserats för att klara den tuffa badrumsmiljön. Våra produkter är av mycket hög kvalitet och design, som ett bevis på detta lämnar vi alltid 5 års garanti mot fabrikationsfel. Med Arrows nya duschprogram blir det lätt för hantverkare att lägga rätt golvfall så att vattnet rinner åt rätt håll. I katalogen samt på vår hemsida finner du både radie och måttskisser. Arrows duschprogram är framtaget för att tillfredställa den designmedvetna och samtidigt vara praktiskt för byggare och montörer. När design och klokhet får styra 3

4 Arrow Round 4 Klart glas Tonat glas Delvis frostat

5 Arrow Round 5990:- inkl moms Priset gäller samtliga kombinationer oavsett storlek och glastyp Kvartsrund duschhörna bestående av 2 st inåt- och utåtgående duschdörrar Silverblanka väggprofiler 6 mm härdat säkerhetsglas Magnetlåsstängning Höjd 1900 mm Med lyftgångjärn Duschdörrarnas mått beräknas alltid från invändigt hörn till ytterkanten av väggprofilen Arrow Round är ställbar 25 mm i sidled, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, exempelvis kombinationen 900x900 är ställbar från 885 till 910 mm per sida Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av väggprofilen Duschdörrarna är vändbara, vänstereller högerhängda Vattenavvisande tätlister mot golv medföljer Duschväggens täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i vägg profilerna upp till 40 mm från vägg 5 års garanti Storlek Klart glas Tonat glas Delvis frostat 700x x x x x x x x x x Art-nr RSK Art-nr RSK Art-nr RSK Måttskisser 700x700 R x800 R x900 R x1000 R x800 R x x x900 R R475 R x1000 R x R

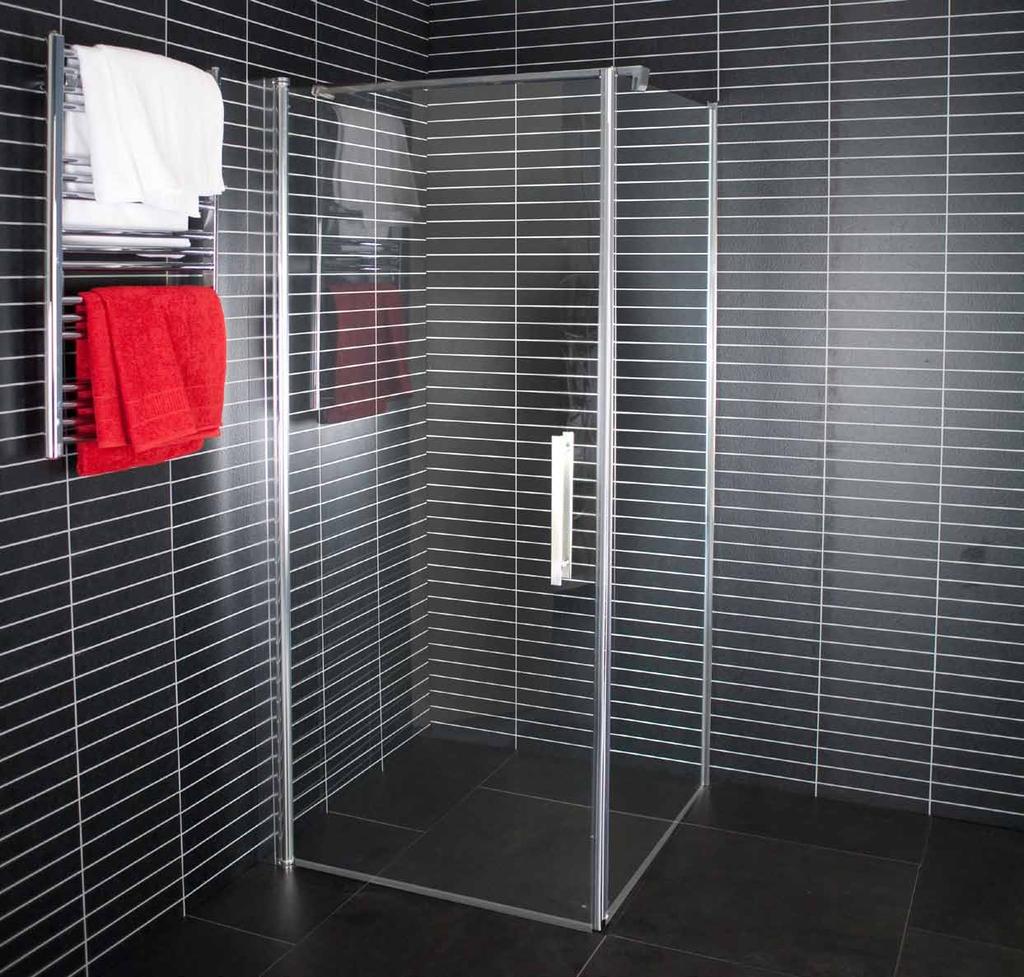

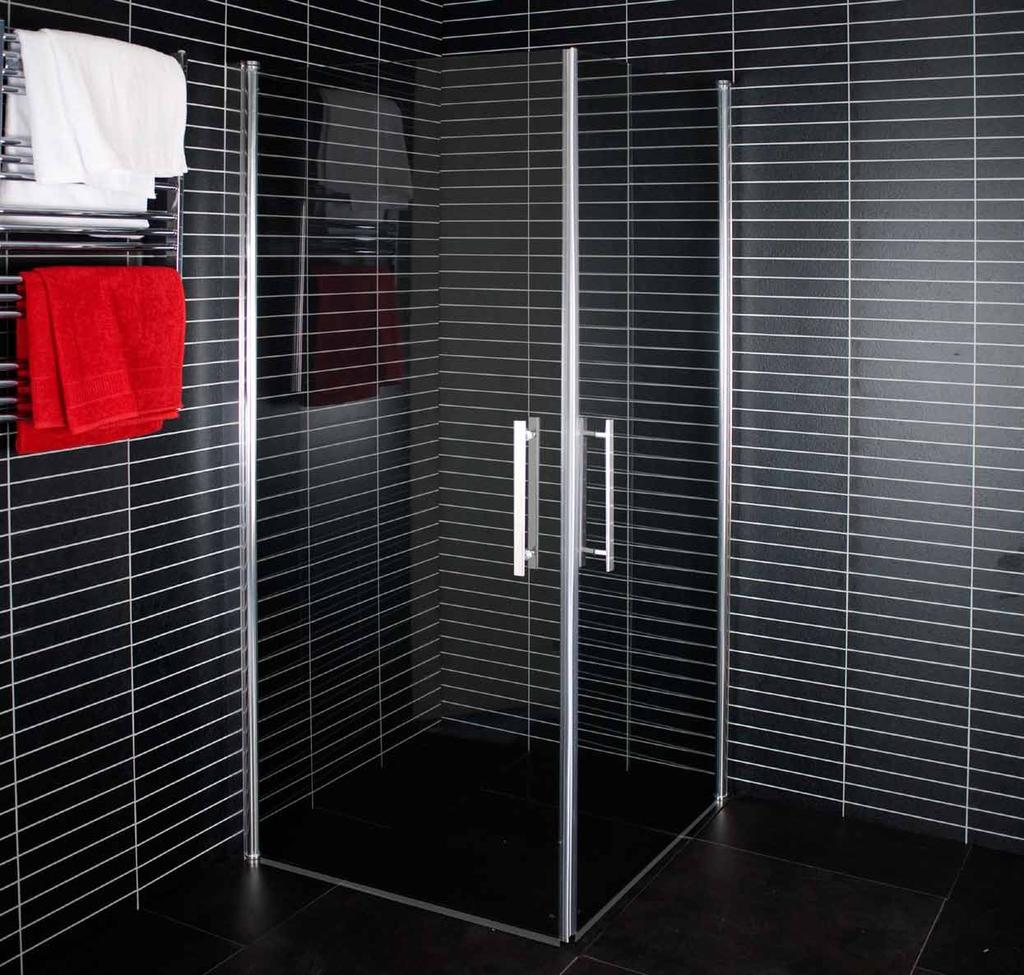

6 Arrow Corner 6 Klart glas Tonat glas Delvis frostat

7 Arrow Corner 4990:- inkl moms Priset gäller samtliga kombinationer oavsett storlek och glastyp Rak duschhörna bestående av 2 st inåt- och utåtgående duschdörrar Silverblanka väggprofiler 6 mm härdat säkerhetsglas Magnetlåsstängning Höjd 1900 mm Med lyftgångjärn Duschdörrarnas mått beräknas alltid från invändigt hörn till ytterkanten av profilen Arrow Corner är ställbar 25 mm i sidled, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, exempelvis kombinationen 900x900 är ställbar från 885 till 910 mm per sida Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av väggprofilen Duschdörrarna är vändbara, vänstereller högerhängda Vattenavvisande tätlister mot golv medföljer Duschväggens täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i vägg profilerna upp till 40 mm från vägg 5 års garanti Storlek Klart glas Tonat glas Delvis frostat 700x x x x x x x x x x Art-nr RSK Art-nr RSK Art-nr RSK Måttskisser 700x x x x x x x x x x1000 7

8 Arrow Square 8 Klart glas Tonat glas

9 Arrow Square 4990:- inkl moms Priset gäller samtliga kombinationer oavsett storlek och glastyp Rak duschhörna bestående av 1 st inåt- och utåtgående duschdörr (Door) och 1 st fast duschvägg (Wall) Silverblanka väggprofiler 6 mm härdat säkerhetsglas Magnetlåsstängning Höjd 1900 mm Med lyftgångjärn Duschväggens mått beräknas alltid från invändigt hörn till ytterkanten av profilen Arrow Square är ställbar 25 mm i sidled, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, exempelvis kombinationen 900x900 är ställbar från 885 till 910 mm per sida Vattenavvisande tätlister mot golv medföljer Duschväggens täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i vägg profilerna upp till 40 mm från vägg Den stabiliserande överliggaren är universal och kan monteras på följande sätt. a - Från överkant glas på den fasta skärmväggen till motsatt vägg horisontalt 90 grader b - Från överkant glas på den fasta skärmväggen vertikalt upp i tak 180 grader 5 års garanti Square består av en kombination av Door och Wall. Dessa kan kombineras fritt oavsett storlek, och är både vänster- och högerhängda. Door Storlek Klart glas Tonat glas Art-nr RSK Art-nr RSK Wall Storlek Klart glas Tonat glas Art-nr RSK Art-nr RSK Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av väggprofilen Duschväggarna är vändbara, vänster- eller högerhängda Måttskisser 700x x x x x x x x x x1000 9

10 Arrow Door 10 Klart glas Tonat glas Delvis frostat

11 Arrow Door 2495:- inkl moms Priset gäller samtliga kombinationer oavsett storlek och glastyp Duschdörr för nisch, bestående av 1 st inåt- och utåtgående duschdörr Silverblanka väggprofiler 6 mm härdat säkerhetsglas Tätliststängning mot vägg Höjd 1900 mm Med lyftgångjärn Arrow Door är ställbar 25 mm i sidled, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, exempelvis 900 är ställbar från 872 till 897 mm Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av väggprofilen Duschdörren är vändbar, vänster- eller högerhängd Vattenavvisande tätlist mot golv medföljer Duschdörrens täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i vägg profilen upp till 40 mm från vägg 5 års garanti Art-nr RSK Ställbarhet Klart glas Tonat glas Delvis frostat Art-nr RSK Art-nr RSK Måttskisser ~ ~ ~ ~997 11

12 Arrow DuoDoor 12 Klart glas Tonat glas Delvis frostat

13 Arrow DuoDoor 4990:- inkl moms Priset gäller samtliga kombinationer oavsett storlek och glastyp Saloonsdörrar i nisch monteras mellan två fasta väggar. Bestående av 2 inåt- och utåtgående duschdörrar Silverblanka väggprofiler 6 mm härdat säkerhetsglas Magnetlåsstängning Höjd 1900 mm Med lyftgångjärn Arrow DuoDoor är ställbar 50 mm i nisch, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, exempelvis modell 900 är ställbar från 870 till 920 mm Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av vägg profilen Duschdörrarna är vändbara, vänster- eller högerhängda Vattenavvisande tätlister mot golv medföljer. Duschdörrarnas täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i vägg profilerna upp till 40 mm från vägg 5 års garanti Ställbarhet Kombination Klart glas Tonat glas Delvis frostat Duo 330 Duo Duo 330 Duo Duo 380 Duo Duo 380 Duo Duo 430 Duo Duo 430 Duo Duo 480 Duo Art-nr RSK Art-nr RSK Art-nr RSK Måttskiss 13

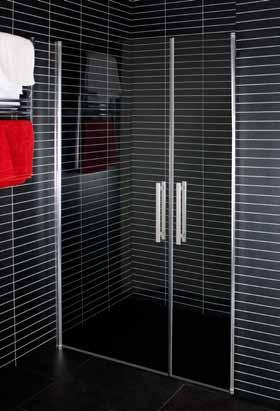

14 Arrow DuoDoor Special 14 Klart glas Tonat glas Delvis frostat

15 Arrow DuoDoor Special 4990:- / 5440:-* / 5890:-** inkl moms Priserna gäller samtliga kombinationer oavsett glasstorlek och glastyp. * I kombination med 1 st breddningsprofil. ** I kombination med 2 st breddnings profiler. Breddningsprofil (art-nr 30908), se sidan 22. Saloonsdörrar i nisch monteras mellan två fasta väggar Bestående av 2 st inåt- och utåtgående dörrar De två dörrarna kan ha samma eller olika bredder Silverblanka väggprofiler 6 mm härdat säkerhetsglas Magnetlåsstängning Höjd 1900 mm Med lyftgångjärn DuoDoor Special är ställbar 50 mm i nisch, vilket ger goda möjligheter till en bra montering om golv och väggar lutar, exempelvis DuoDoor Special 1500 är ställbar från 1457 till 1507 mm Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av vägg profilen Duschväggarna är vändbara, vänster- eller högerhängda Vattenavvisande tätlister mot golv medföljer Duschväggarnas täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i väggprofilerna upp till 40 mm från vägg 5 års garanti Ställbarhet Kombination Klart glas Tonat glas Delvis frostat Duo 330 Door Duo 380 Door Duo 430 Door Duo 330 Door Duo 380 Door Duo 480 Door Duo 430 Door Duo 330 Door Duo 380 Door Duo 480 Door Duo 330 Door Duo 430 Door Door 670 Door Duo 380 Door Duo 480 Door Duo 430 Door Door 770 Door Duo 480 Door Breddningsprofil (30908) Duo 480 Door st (+30mm)* Duo 480 Door st (+60mm)** Door 670 Door Door 770 Door Door 670 Door st (+30mm)* Door 770 Door st (+30mm)* Door 670 Door st (+60mm)** Door 770 Door st (+60mm)** Door 670 Door Door 770 Door Door 670 Door st (+30mm)* Door 770 Door st (+30mm)* Door 670 Door st (+60mm)** Door 770 Door st (+60mm)** Door 870 Door Door 970 Door Door 870 Door st (+30mm)* Door 970 Door st (+30mm)* Door 870 Door st (+60mm)** Door 970 Door st (+60mm)** Door 870 Door Door 870 Door st (+30mm)* Door 870 Door st (+60mm)** Door 970 Door Door 970 Door st (+30mm)* Door 970 Door st (+60mm)** Måttskiss Art nr RSK

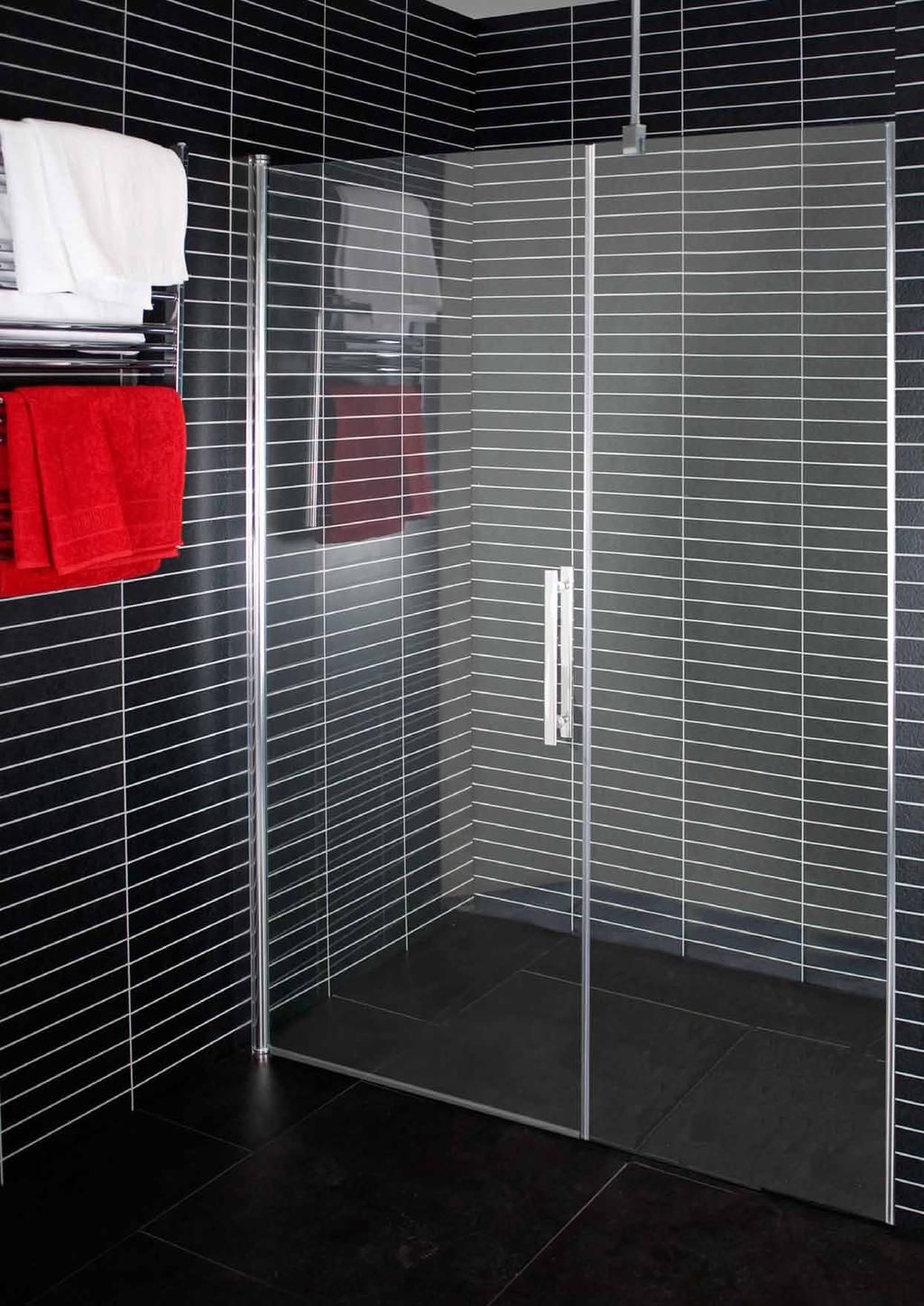

16 Arrow Line 16 Klart glas Tonat glas

17 Arrow Line 4990:- / 5440:-* / 5890:-** inkl moms Priserna gäller samtliga kombinationer oavsett glasstorlek och glastyp. * I kombination med 1 st breddningsprofil. ** I kombination med 2 st breddnings profiler. Breddningsprofil (art-nr 30908), se sidan 22. Dörr med fast skämvägg i nisch monteras mellan två fasta väggar Bestående av 1 st inåt- och utåtgående dörr samt 1 st fast skärmvägg Silverblanka väggprofiler 6 mm härdat säkerhetsglas Magnetlåsstängning Höjd 1900 mm Med lyftgångjärn Arrow Line är ställbar 50 mm i nischöppningen, vilket ger goda möjligheter till en bra montering om golv och väggar lutar, exempelvis DuoDoor Special 1500 är ställbar från 1444 till 1494 mm Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av vägg profilen Duschväggarna är vändbara, vänster- eller högerhängda Vattenavvisande tätlister mot golv medföljer Duschväggarnas täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i väggprofilerna upp till 40 mm från vägg Den stabiliserande överliggaren är universal och kan monteras på följande sätt. a - Från överkant glas på den fasta skärmväggen till motsatt vägg horisontalt 90 grader b - Från överkant glas på den fasta skärmväggen vertikalt upp i tak 180 grader 5 års garanti Måttskiss Ställbarhet Kombination Klart glas Tonat glas Breddningsprofil (30908) Duo/Door Wall Duo/Door Wall Duo 480 Wall Duo 480 Wall st (+30mm)* Duo 480 Wall st (+60mm)** Duo 480 Wall Duo 480 Wall st (+30mm)* Duo 480 Wall st (+60mm)** Door 670 Wall Door 480 Wall Duo 480 Wall st (+30mm)* Duo 480 Wall st (+60mm)** Door 670 Wall Door 770 Wall Duo 480 Wall Duo 480 Wall st (+30mm)* Duo 480 Wall st (+60mm)** Door 670 Wall Door 770 Wall Door 870 Wall Door 770 Wall st (+30mm)* Door 770 Wall st (+60mm)** Door 670 Wall Door 870 Wall Door 770 Wall Door 970 Wall Door 670 Wall st (+30mm)* Door 670 Wall st (+60mm)* Door 970 Wall Door 770 Wall Door 870 Wall Door 770 Wall st (+30mm)* Door 770 Wall st (+60mm)** Door 870 Wall Door 970 Wall Door 870 Wall st (+30mm)* Door 870 Wall st (+60mm)** Door 970 Wall Door 970 Wall st (+30mm)* Door 970 Wall st (+60mm)** Art nr RSK Art nr RSK Art nr RSK Art nr RSK

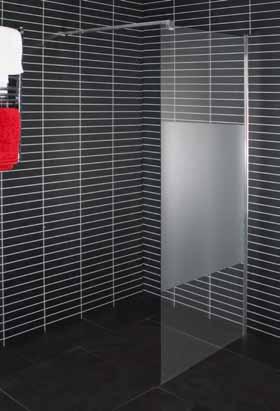

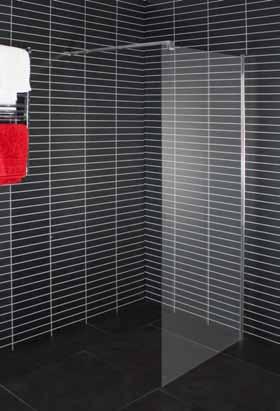

18 Arrow Wall 18 Klart glas Tonat glas Delvis frostat

19 Arrow Wall 2495:- inkl moms Priset gäller samtliga kombinationer oavsett storlek och glastyp Rak, fast duschvägg Silverblanka väggprofiler 6 mm härdat säkerhetsglas Höjd 1900 mm Arrow Wall är ställbar 25 mm i djupled, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, exempelvis modell 900 är ställbar från 860 till 885 mm Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av väggprofilen Duschväggen är vändbar, vänstereller högerhängd Duschväggens täthet beror på golvets lutning, använd måttskisser för god tillpassning Utrymme för rördragning finns i vägg profilen upp till 40 mm från vägg Den stabiliserande överliggaren är universal och kan monteras på följande sätt. a - Från överkant glas på den fasta skärmväggen till motsatt vägg horisontalt 90 grader b - Från överkant glas på den fasta skärmväggen vertikalt upp i tak 180 grader 5 års garanti Ställbarhet Klart glas Tonat glas Delvis frostat Art-nr RSK Art-nr RSK Art-nr RSK Måttskisser Montering av staget Den stabiliserande överliggaren kan monteras på två olika sätt ~ ~ ~ ~985 19

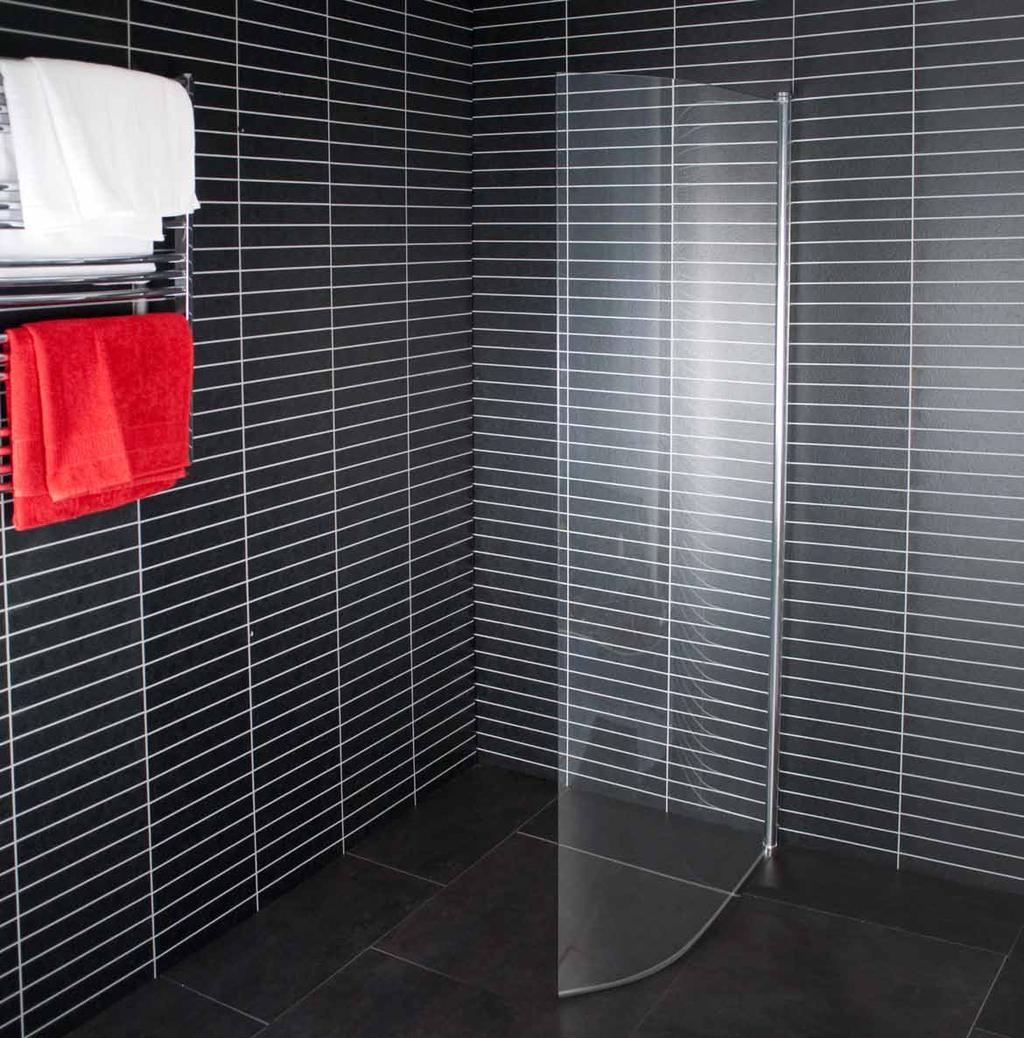

20 Arrow Wing 2995:- inkl moms Halvrund, inåt- och utåtgående duschvägg Silverblanka väggprofiler 6 mm härdat säkerhetsglas Höjd 1900 mm Med lyftgångjärn Duschväggen är vändbar, vänster- eller högerhängd Vattenavvisande tätlister mot golv medföljer Duschväggens täthet beror på golvets lutning, använd måttskisser för god tillpassning Storlek Klart glas Måttskiss Art-nr RSK Arrow Wing är ställbar 25 mm i djupled, vilket ger goda möjligheter till en bra montering om golv och vägg lutar, Arrow Wing 875 är ställbar från 860 till 885 mm Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av vägg profilen Utrymme för rördragning finns i väggprofilen upp till 40 mm från vägg 5 års garanti 860~885 R ,

21 Arrow Bath 1995:- inkl moms Rak, inåt- och utåtgående duschvägg för badkar Silverblanka väggprofiler 6 mm härdat säkerhetsglas Höjd 1500 mm Med lyftgångjärn Duschväggen är vändbar, vänster- eller högerhängd Vattenavvisande tätlist mot badkarskant medföljer Duschväggens täthet beror på golvets lutning, använd måttskisser för god tillpassning Storlek Klart glas Måttskiss Art-nr RSK Arrow Bath är ställbar 25 mm i djupled, vilket ger goda möjligheter till en bra montering om golv/kar och vägg lutar, Arrow Bath 800 är ställbar från 785 till 810 mm Utrymme för rördragning finns i väggprofilen upp till 40 mm från vägg 5 års garanti Distansbrickor med tjockleken 2 respektive 5 mm medföljer vilka gör justering i höjdled möjlig Centrum av glasen ligger alltid 14 mm innanför ytterkanten av vägg profilen 21

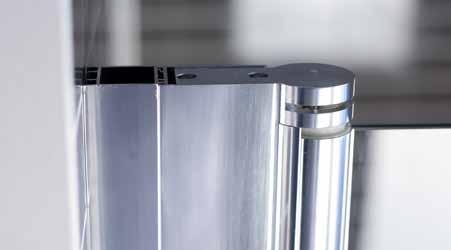

22 Breddningsprofil 30 mm Används för breddning av exempelvis en nisch. Profilen monteras mot befintlig vägg och klossas mot medföljande u-profil på duschväggen. U-profilen monteras på väggen vid den röda pilen på bilden. Önskas ytterligare breddning kan flera breddningsprofiler klossas i varandra. Art-nr Pris kr Med breddningsprofilen får du fler installationsmöjligheter Lister 1 Magnetlist 6x12x1950 mm st 300 kr 2 Magnetlist flexibel 6x15x1950 mm st 300 kr 3 Bullist 6x12x1950 mm st 200 kr 4 Bullist 6x20x1950 mm st 200 kr 5 Släplist 6x20x1000 mm st 200 kr 6 Släplist 6x40x1000 mm st 200 kr Priser på denna sida är rekommenderade konsumentpriser inklusive moms.

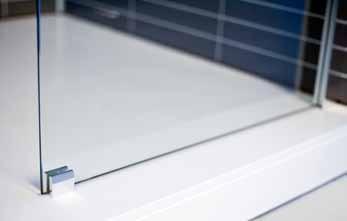

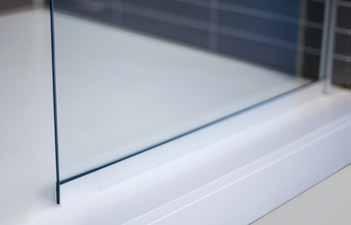

23 Stabiliserande överliggare Den stabiliserande överliggaren monteras på fasta duschväggar så att dessa står stadigt. Överliggaren kan monteras både mot motstående vägg eller i taket ovanför duschväggen. Den är 1500 mm lång och kan kapas med bågfil till önskad längd. Art-nr Pris kr Montering Den stabiliserande överliggaren kan monteras på två olika sätt. Golvprofil Golvprofil för Arrow Wall. Stabiliserar och skyddar duschväggen. Kan kapas till önskad längd. 30x1000 mm. Art-nr Pris kr Golvbeslag Golvbeslag för Arrow Wall. Stabiliserar duschväggen mot golvet. Limmas. Art-nr Pris kr Priser på denna sida är rekommenderade konsumentpriser inklusive moms. 23

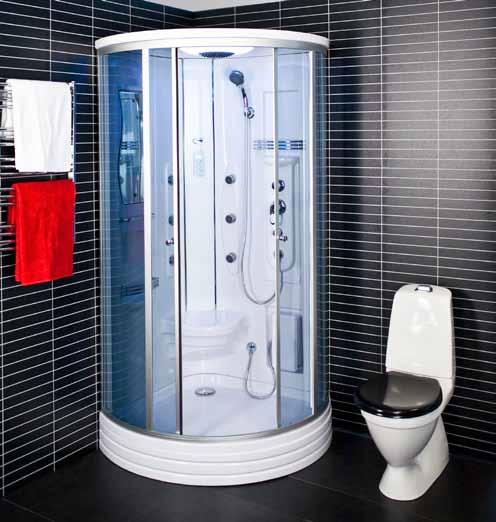

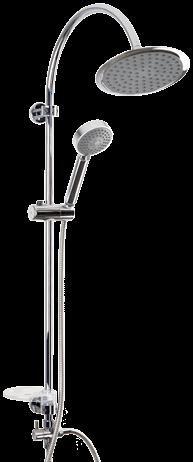

24 Vi har även ett stort utbud av dusch kabiner och ångbastukabiner. Duoduschen med takdusch och massagehanddusch ansluts direkt till befintlig blandare. Flexibla väggfästen (gamla hål kan användas). DuoJet Art-nr 3005 RSK-nr DuoSpray Art-nr 3010 RSK-nr DuoNova Art-nr 3015 RSK-nr Arrow Skandinavien AB Gårdstensvägen Angered Tel Med reservation för tryckfel, prisjusteringar och produktförändringar.
