CRL GLASMARKIS-SYSTEM

Transkript

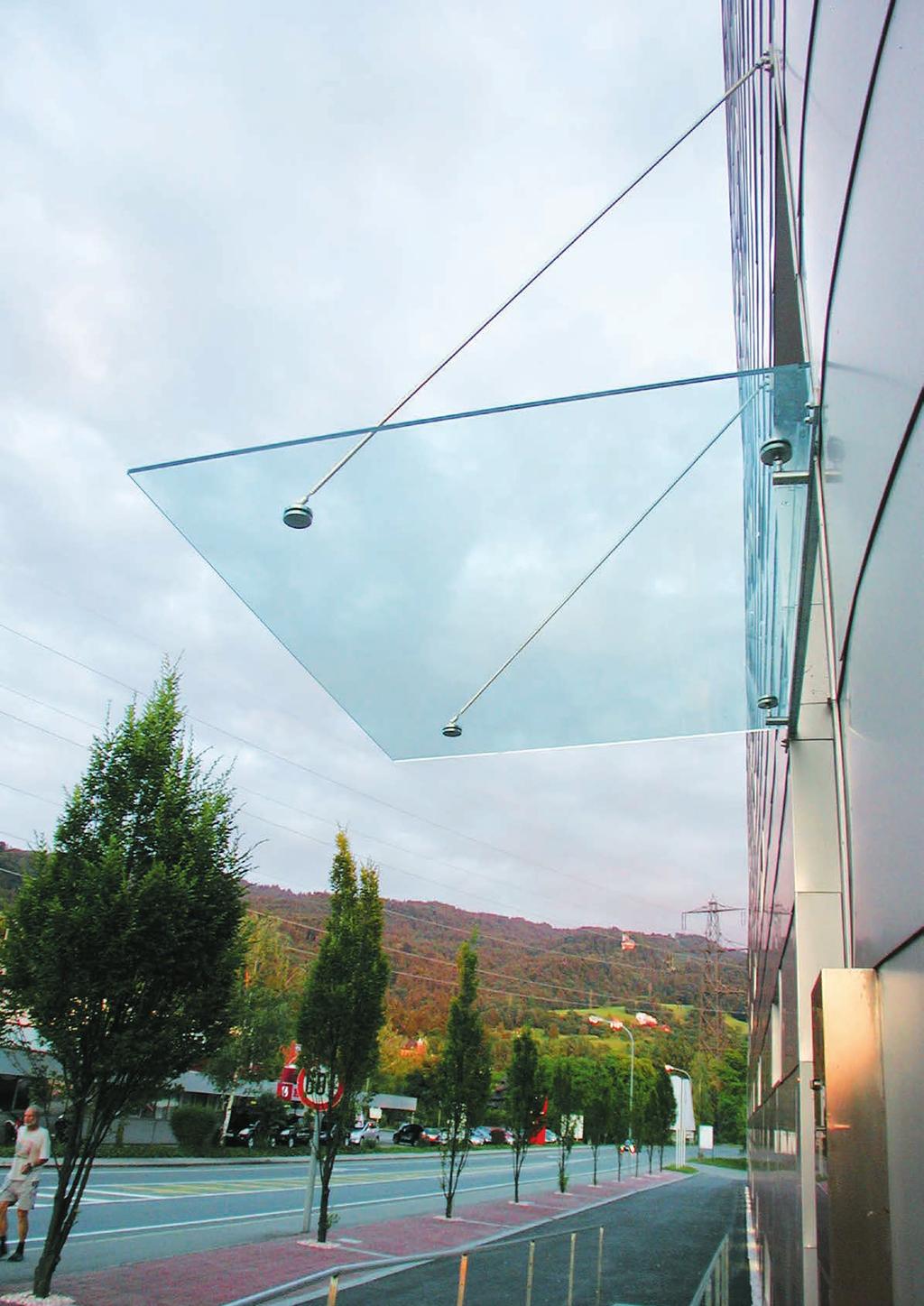

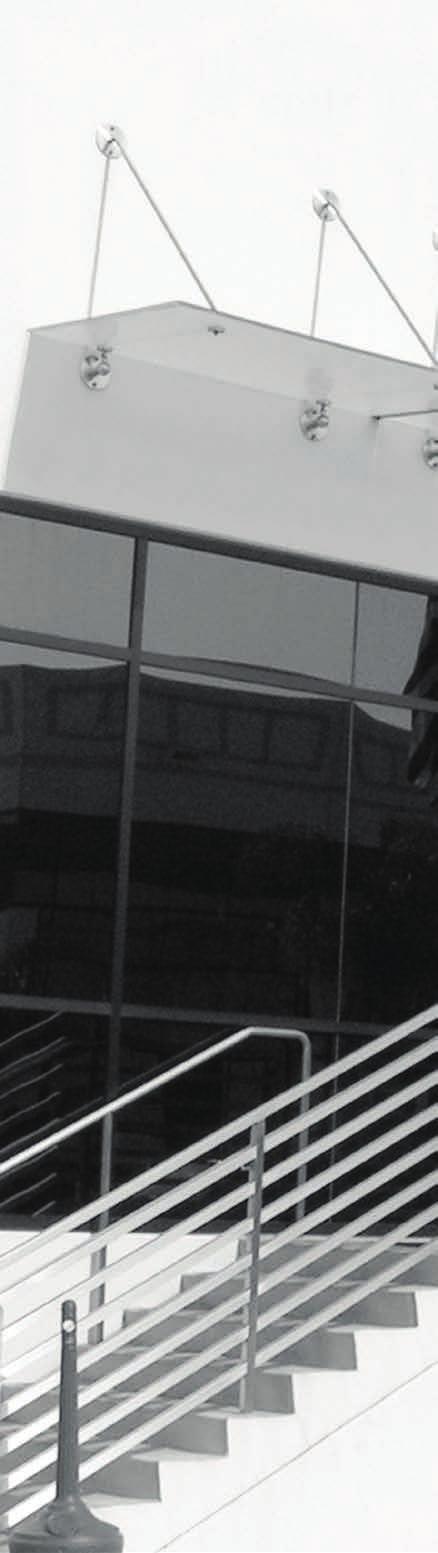

1 Ref: GA18SE CRL GLASMARKIS-SYSTEM CRL glasmarkis stödsystem kommer att ge varje entré ett okomplicerat, graciöst utseende, vilket förbättrar designen på alla byggnader.

2 Genom användning av härdat laminerat glas kan du välja mellan flera olika glasfärger, texturer och specialeffekter som inte är tillgängliga med typiskt monolitiskt glas. Detta kompletterar och förbättrar designen på alla byggnader. För mer information ring GRATIS på Alla produkter har testats med saltvatten 2 t: e: crl@crlaurence.eu w: crlaurence.eu

3 Innehåll Installation 4 Monteringssats 5 Stödsystem för glasmarkiser 6 Markissats för 1300mm utsprång 7 Markissats för glasbaldakin 1600/2000mm utsprång 8 Glasmarkis väggmonterade fästen 9-10 Markisfästen för glasbaldakin 785mm utsprång 11 Markis enskilda komponenter 12 För mer information ring GRATIS på f: Glasmarkis-System 3

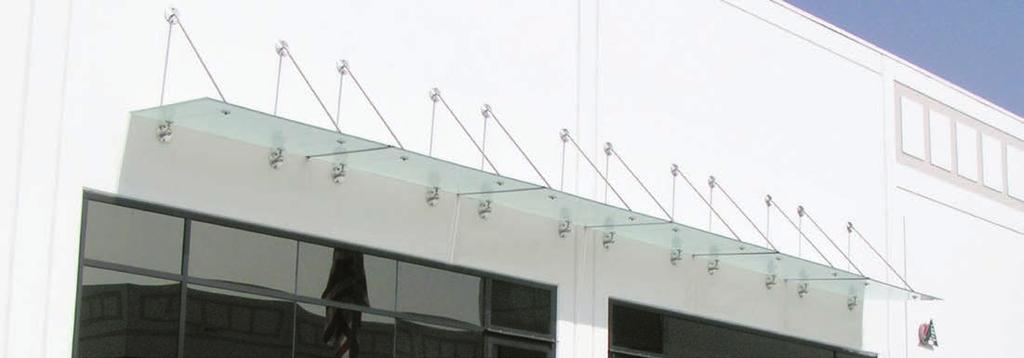

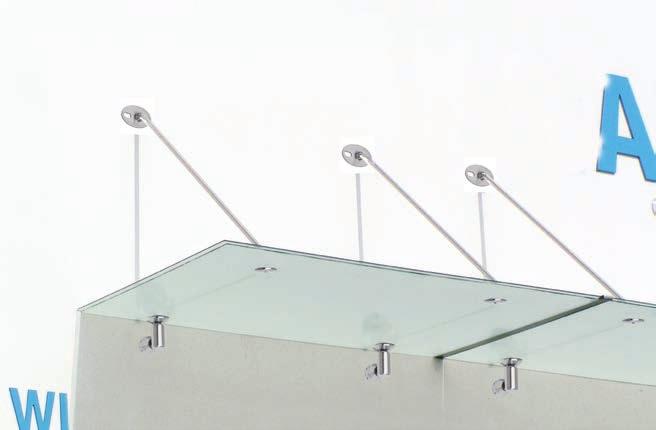

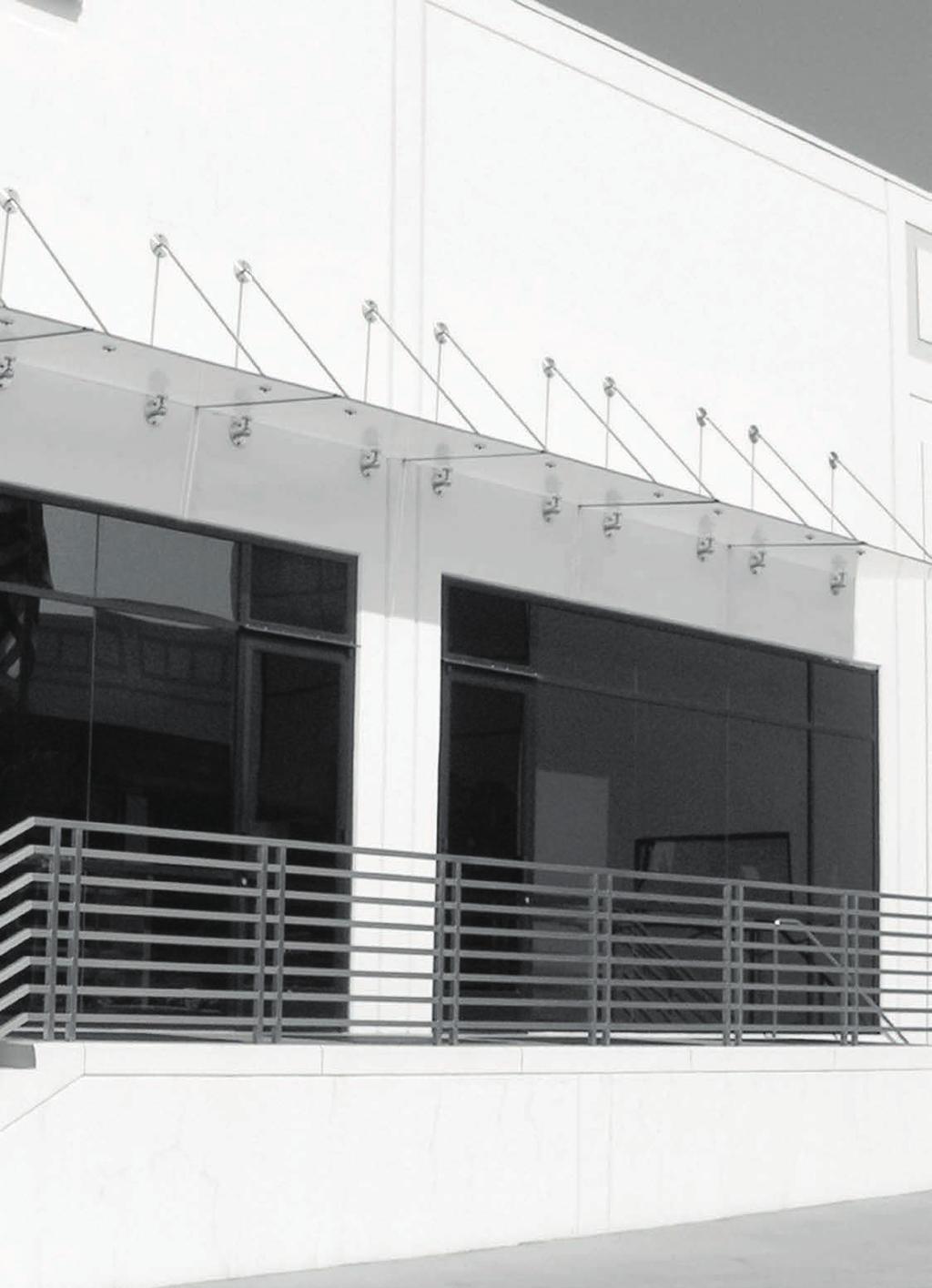

4 CRL installation Klass 316 rostfritt stål REKOMMENDERAR GLASTJOCKLEK HÄRDAT LAMINERAT GLAS 13,52mm Högkvalitativt 316 rostfritt stål för hållbarhet även i de hårdaste miljöer. Komplett tillbehörssystem för 13,52 mm härdade laminerade glasmarkiser. Ger skydd mot vädret utan att hindra utsikten Justerbar lutning för de flesta väderförhållanden Komponenter i högkvalitativt 316 rostfritt stål för panelstorlekar upp till 1219 mm breda och 1829 mm långa med två stänger och monteringssatser Enkel installation Specifikationer Material: Konstruktion helt i 316 rostfritt stål. Typisk panel: 13,52 mm tjockt härdat laminerat glas bestående av 6 mm härdat glas, 1,52 mm mellanskikt och 6 mm härdat glas. Glasbearbetning krävs: Två 16mm och två 27mm diameter hål per panel. Beställningstips: Även om de säljs individuellt krävs två anslutningsstänger och två monteringssatser för varje panel. Se crlaurence.co.uk för detaljer om glasbearbetning Varierande vinklar - standard Cirka 43 grader (Minimum 35 grader) Användningen av öga-och gaffelanslutningar gör installationen av vårt markissystem snabbt och enkelt. Anslutningsstängerna är utformade för att snabbt kunna göra fältjusteringar under olika arbetsförhållanden. Alla komponenter är 316 legerat rostfritt stål för hållbarhet, även i de hårdaste miljöerna. Anslutningsstång 0 till 5 grader lutning Systemkomponenter Härdat laminerat glas A D B C Väggfästen (A och B) och rörliga fästen (C) i rostfritt stål finns i monteringssatsen GAS190BS. Beställ anslutningsstänger (D) för att passa panelbredden och användningsförhållanden. Dessa finns med i GAS137BS, GAS145BS och GAS154BS. NOTERA: Glaspanel är inte inkluderad. 4 t: e: crl@crlaurence.eu w: crlaurence.eu

5 CRL monteringssats Ovalt övre monteringsfäste samt rörligt fäste för glaskant längst bort från byggnaden, ansluts med en av tre tillgängliga stånglängder. Klass 316 rostfritt stål Nedre fäste och rörligt fäste ansluts till varandra för att stödja glasets kant närmast byggnaden. KOD GAS190BS BESKRIVNING CRL monteringssats i borstat rostfritt Högkvalitativt 316 rostfritt stål för hållbarhet även i de hårdaste miljöer. Komplett tillbehörssystem för 13,52 mm härdade laminerade glasmarkiser. Ger skydd mot vädret utan att hindra utsikten Justerbar lutning för de flesta väderförhållanden Komponenter i högkvalitativt 316 rostfritt stål för panelstorlekar upp till 1219 mm breda och 1829 mm långa med två stänger och monteringssatser Enkel installation möjliggör en ekonomisk och elegant lösning för såväl kommersiella byggnader som bostadsområden Anslutningsstänger 940 mm (±16 mm) 1143 mm (±16 mm) 1371 mm (±16 mm) KOD GAS137BS GAS145BS GAS154BS BESKRIVNING CRL borstat rostfritt 940 mm glasmarkisystem med anslutningsstång för 914 mm breda paneler CRL borstat rostfritt 1143 mm glasmarkisystem med anslutningsstång för 1067 mm breda paneler CRL borstat rostfritt 1372 mm glasmarkisystem med anslutningsstång för 1219 mm breda paneler CRL rörligt fäste med dubbelplatta för glasmarkis Tillverkad av 316 legerat rostfritt stål Finns i borstat eller polerat rostfritt Detta CRL rörligt fäste med dubbelplatta för glasmarkis är avsett för användning med våra glasmarkissystem med stödstänger Beslaget tillåter att två markispaneler fästs i linje med endast en stång vid anslutningspunkten istället för två. KOD GAS122BS BESKRIVNING CRL borstat rostfritt rörligt fäste med dubbelplatta för glasmarkis Komplett tillbehörssystem för 13,52 mm härdade laminerade glasmarkiser. Ger skydd mot vädret utan att hindra utsikten Justerbar lutning för de flesta väderförhållanden Komponenter i högkvalitativt 316 rostfritt stål för panelstorlekar upp till 1219 mm breda och 1829 mm långa med två stänger och monteringssatser Enkel installation möjliggör en ekonomisk och elegant lösning för såväl kommersiella byggnader som bostadsområden Glasmarkis-System 5

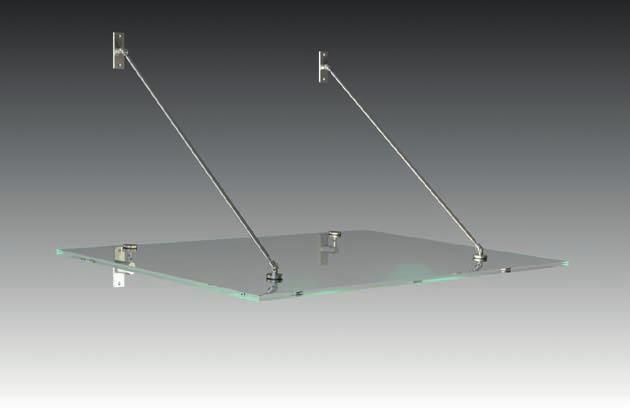

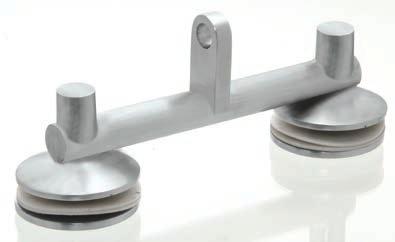

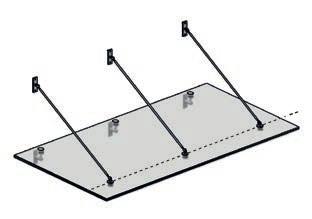

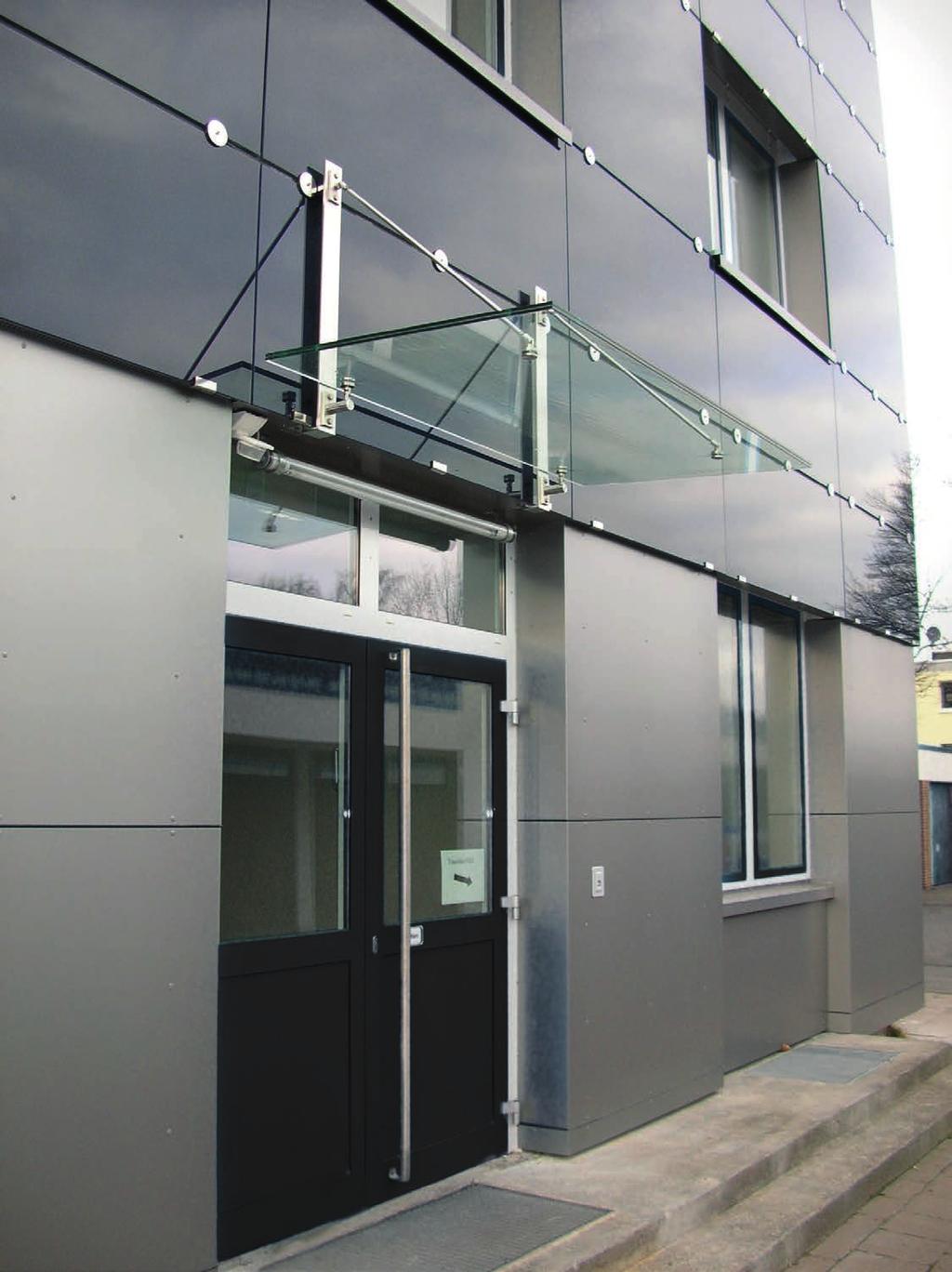

6 CRL stödsystem för glasmarkiser AbZ certifierat Säljs som sats Klass AISI 304 rostfritt stål Borstat rostfritt stål utförande Korrosionsskyddsklass 2, DIN EN Glastjocklek från 17,52 mm till 21,52 mm Materialklass 316 rostfritt stål finns på begäran På begäran Satsen består av: 4 punktfästen Ø 45mm med monteringslänk 2 övre fästplattor 2 nedre fästplattor 2 stänger med bygel utan glas stång c/c Z2: 1000 mm stång c/c Z1: 820 mm GENERAL CONSTRUCTION SUPERVISION ADMISSION Glas: laminerat säkerhetsglas består av värmeförstärkt glas med fyrdubbel folie 8/1,52/8 mm eller 10/1,52/10 mm * * 900* 2400 Stänger Beslag Glastjocklek Max. belastning x 8 mm 2.16 kn/m x 10 mm 3,43 kn/m x 8 mm 1,84 kn/m 2 * max. avstånd mellan stänger x 10 mm 2,95 kn/m 2 Beställ extra tredje stång KAT.NR. EUGAS9001BS / EUGAS11001BS. KAT. NR. FÄSTPLATTOR BESKRIVNING UTSPRÅNG STÅNG LUTNING BALDAKIN EUGAS900BS Rektangulära CRL markissats för 900mm mm Z1 (820 mm) max. 10 EUGAS1100BS Rektangulära CRL markissats för 1100mm mm Z2 (1000 mm) max t: e: crl@crlaurence.eu w: crlaurence.eu

7 CRL markissats för glasbaldakin 1300 mm utsprång AbZ certifierat Säljs som sats Klass AISI 304 rostfritt stål Borstat rostfritt stål utförande Korrosionsskyddsklass 2, DIN EN Glastjocklek från 21,52 mm till 25,52 mm Materialklass 316 rostfritt stål finns på begäran På begäran Satsen består av: 4-punktsdelar Ø 60mm med monteringslänk 2 övre fästplattor 2 nedre fästplattor 2 stänger med bygel utan glas stång c/c GENERAL CONSTRUCTION SUPERVISION ADMISSION Glas: laminerat säkerhetsglas består av värmeförstärkt glas med fyrdubbel folie 10/1,52/10 mm eller 12/1,52/12 mm * * 1050* 2700 Stänger Beslag Glastjocklek Max. belastning x 10 mm 3,01 kn/m x 12 mm 4,43 kn/m x 10 mm 2,55 kn/m 2 * max. avstånd mellan stänger x 12 mm 3,89 kn/m 2 Beställ extra tredje stång KAT.NR. EUGAS13001BS. KAT. NR. FÄSTPLATTOR BESKRIVNING UTSPRÅNG STÅNG LUTNING BALDAKIN EUGAS1300BS Rektangulära CRL markissats för 1300mm mm Z3 (1250 mm) max. 10 Glasmarkis-System 7

8 CRL markissats för glasbaldakin 1600/2000 mm utsprång AbZ certifierat Säljs som sats Klass AISI 304 rostfritt stål Borstat rostfritt stål utförande Korrosionsskyddsklass 2, DIN EN Glastjocklek från 21,52 mm till 25,52 mm Materialklass 316 rostfritt stål finns på begäran På begäran Satsen består av: 4 punktfästen Ø 80mm med monteringslänk 2 övre fästplattor 2 nedre fästplattor 2 stänger med bygel utan glas stång c/c Z5: 2100 mm Z4: 1615 mm stång c/c Glas: laminerat säkerhetsglas består av värmeförstärkt glas med fyrdubbel folie 10/1,52/10 mm eller 12/1,52/12 mm GENERAL CONSTRUCTION SUPERVISION ADMISSION * 2000 * max. avstånd mellan stänger * 1300 * 3300 Stänger Beslag Glastjocklek Max. belastning x 10 mm 2,07 kn/m x 12 mm 3,09 kn/m x 10 mm 1,27 kn/m x 12 mm 1,83 kn/m 2 Beställ extra tredje stång KAT.NR. EUGAS16001BS / EUGAS20001BS. KAT. NR. FÄSTPLATTOR BESKRIVNING UTSPRÅNG STÅNG LUTNING BALDAKIN EUGAS1600BS Rektangulära CRL markissats för 1600mm mm Z4 (1615 mm) max. 10 EUGAS2000BS Rektangulära CRL markissats för 2000mm mm Z5 (2100 mm) max t: e: crl@crlaurence.eu w: crlaurence.eu

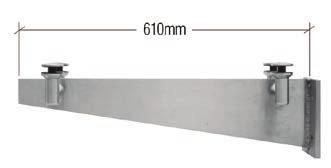

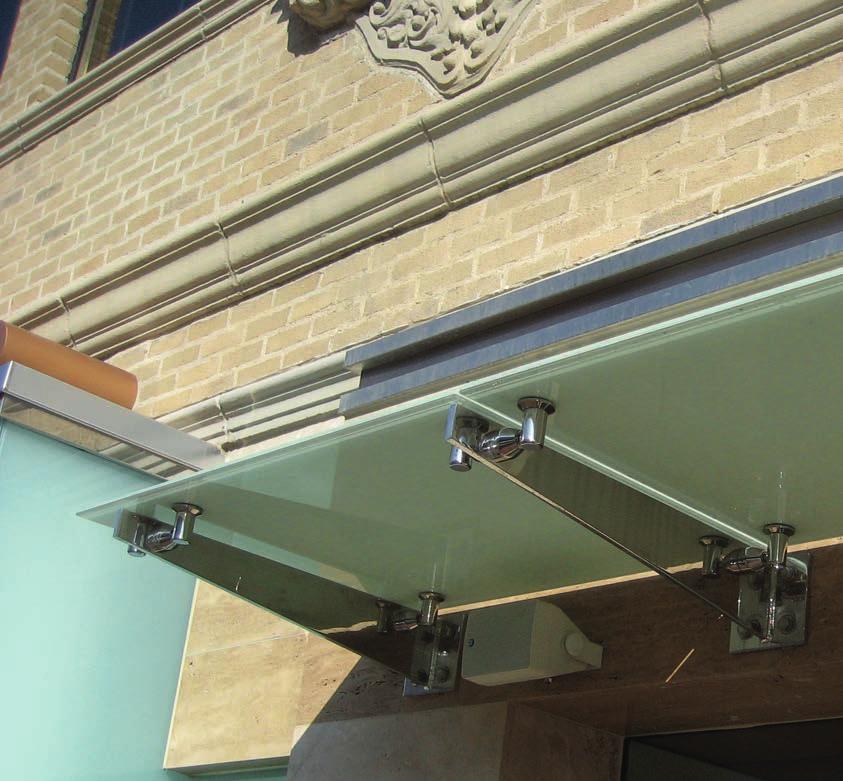

9 CRL glasmarkis väggmonterade fästen Används på platt eller böjt toppsegmenterat glas Tillverkad av 304 legerat rostfritt stål Finns i borstat eller polerat rostfritt Anpassade vinklar eller 45 graders hörnfästen finns tillgängliga på specialbeställning Kräver 13,52 mm tjockt härdat laminerat glas Dessa universella väggmonterade glasmarkisfästen har verkligen blivit populära, inte bara för deras utseende utan också för deras mångsidighet. Glasmarkis Stödsystem REKOMMENDERAR GLASTJOCKLEK HÄRDAT LAMINERAT GLAS 13,52mm KOD GAB24BS GAB36BS GAB48BS BESKRIVNING CRL universalt väggmonterat glasmarkisfäste i borstat rostfritt 610 mm CRL universalt väggmonterat glasmarkisfäste i borstat rostfritt 914 mm CRL universalt väggmonterat glasmarkisfäste i borstat rostfritt 1219 mm Finns även i polerad rostfri finish Se crlaurence.co.uk för detaljer Väggmonterat fäste inkluderar 2x armbeslag, rörligt eller fast på förfrågan Glasmarkis-System 9

10 CRL glasmarkis väggmonterade fästen KOD RB50FBS RB50FPS BESKRIVNING CRL dubbel arm fast monteringssats Tillverkad av 316 legerat rostfritt stål Finns i borstat eller polerat rostfritt Fast montering Designad för montering på Ø 48,3 stolpe, pelare eller platt vägg. RB50SBS RB50SPS CRL dubbel arm rörlig monteringssats Tillverkad av 316 rostfritt stål Finns i borstat eller polerat rostfritt Rörlig montering Designat för segment användningar. Varje fäste är justerbart upp till 8 grader. 10 t: e: crl@crlaurence.eu w: crlaurence.eu

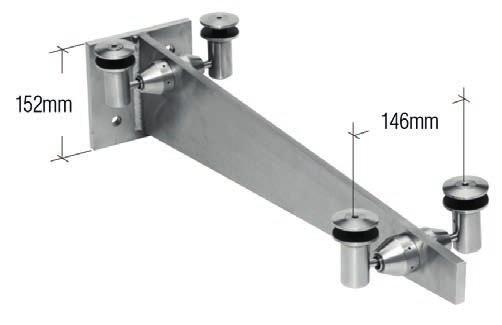

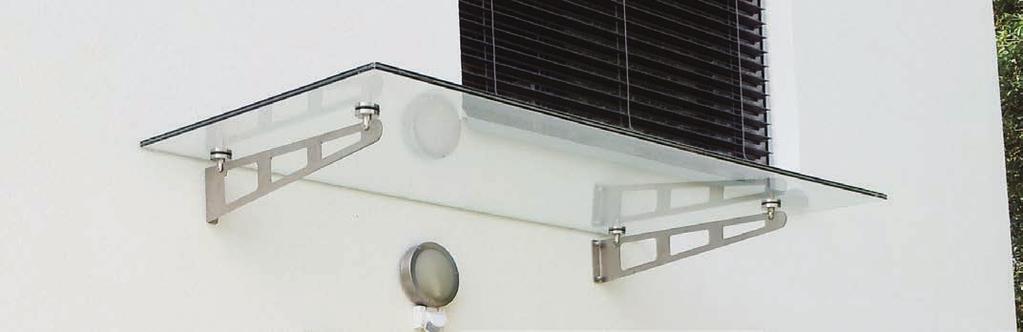

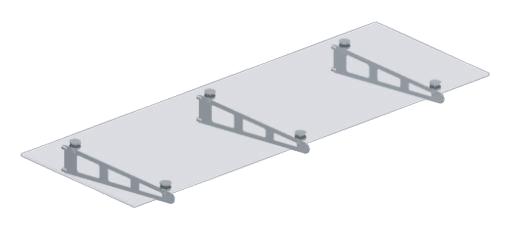

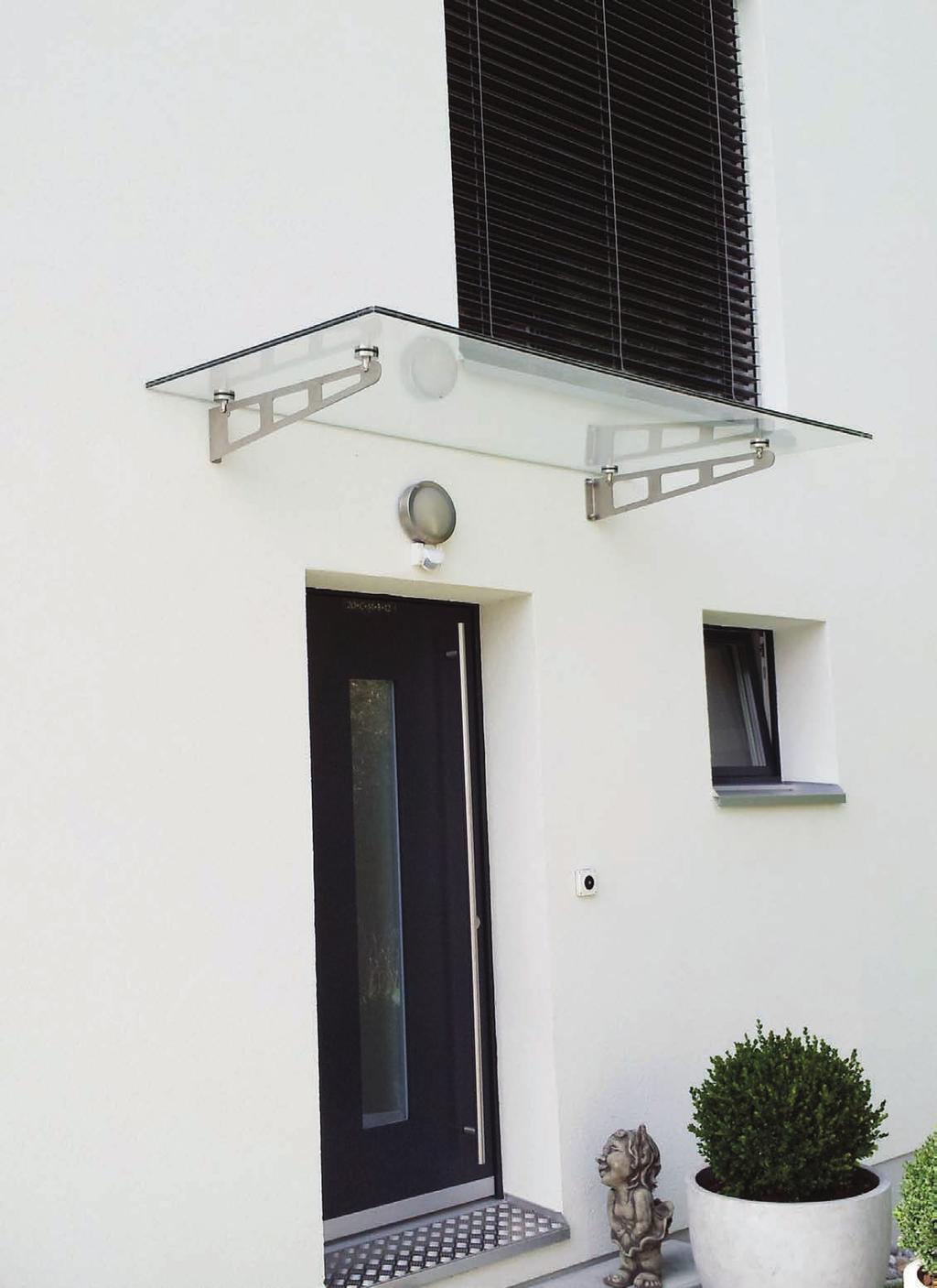

11 80 / / CRL markisfästen för glasbaldakin 785mm utsprång Säljs som sats Testad statisk belastning Klass AISI 304 rostfritt stål Korrosionsskyddsklass 2, DIN EN Glastjocklek från mm till mm Materialklass 316 rostfritt stål finns på begäran Satsen består av: 2 konsoler 4 punktfästen Ø 60mm med bygel utan glas 23,6 mm 800 / 1000mm /280 3, Glas: laminerat säkerhetsglas består av värmeförstärkt glas med fyrdubbel folie 6/1,52/6 mm eller 8/1,52/8 mm 800* Väntar på dimensioner från leverantör Konsoler Utsprång Glastjocklek CRL markisfästen för 774mm x 6 mm 1,98 kn/m x 8 mm 4,14 kn/m x 6 mm 1,34 kn/m x 8 mm 2,70 kn/m 2 800/1000 * max. avstånd / / x x 6 mm 1,50 kn/m 2 (850) x x 8 mm 2,00 kn/m 2 (950) x x 6 mm 1,50 kn/m 2 (725) x x 8 mm 1,50 kn/m 2 (925) 800/1000 ** max. belastning Beställ extra tredje konsol KAT.NR. EUGAB10001BS. KAT. NR. BESKRIVNING PUNKTFÄSTE KONSOL UTSPRÅNG LUTNING BALDAKIN EUGAB1000BS CRL markisfästen för glasbaldakin 785mm utsprång Ø 60 mm 785 mm mm max. 3.6 För beställning av separat konsol KAT.NR. EUGAB10001BS Glasmarkis-System 11

12 Markis enskilda komponenter DU KAN OCKSÅ BEHÖVA... KAT. NR. TILLVAL BESKRIVNING EUGAS45PF EUGAS60PF EUGAS80PF Ø 45 mm Ø 60 mm Ø 80 mm Punktfäste med länk EUGAS820R0D EUGAS1000R0D EUGAS1250R0D EUGAS1615R0D EUGAS2100R0D Z1 820 mm (liten) Z mm (liten) Z mm (medium) Z mm (stor) Z mm (stor) Stång med bygel EUGASU Rektangulär Övre fästplatta EUGASL Rektangulär Nedre fästplatta EUGASRDU Rund Övre fästplatta EUGASRDL Rund Nedre fästplatta EUGASSQU Kvadratisk Övre fästplatta EUGASSQL Kvadratisk Nedre fästplatta EUGASWRENCH45 EUGASWRENCH80 Ø mm Ø 80 mm Haknyckel för punktfästen 12 t: e: w: crlaurence.eu

13 Glasmarkis-System 13

14 Noteringar 14 t: e: w: crlaurence.eu

15 Glasmarkis-System 15
