1 Modell KN TOPP OCH SIDOMONTERADE PROFILER Smart och klassisk design Snabb och enkel installation Glasen är vertikalt justerbara Vattendräneringsystem Topplock för flexibla övergångar Väderbeständig WE RE ONLEVEL Din Kompletta Partner

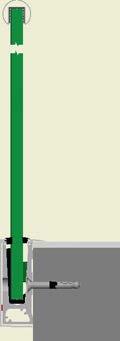

2 max max TL kn TOPPMONTERAD Grundläggande funktioner Smal, snygg design med minimalt underhåll OnLevel Flex-Fit glasmonteringssystem Topplock (tillval) För glastjocklek 12-21,52 mm Testad enligt max. 10/10/4 (21,52mm) max. 10/10/4 (21,52mm) 28 indoor: indoor: outdoor: outdoor: (17x/2.5mtr) (17x/2.5mtr) Ø 14 (17x) 1 (16x) Ø 14 (17x) 1 (16x) (34x) 1 (33x) TL-6010 För mer detaljer, se typ-test static analyses.

3 TL KN TOPPMONTERAD Glasprofil Höjd: 120 mm Bredd: mm Modell 6010 Rå Aluminium Rostfri finish Valfri RAL färg Längd Innerhörn/ Ytterhörn 90 Insida Längd: 1 mm Utsida Längd: 200 mm (Utsida hörn) Modell 6010 Rå Aluminium Rostfri finish Valfri RAL färg Ändlock vänster/höger Passar för vänster och höger Modell 6010 Rå Aluminium Rostfri finish Valfri RAL färg Tillämpning vänster/höger Ändlock för trappor vänster/höger Passar för vänster och höger Kap bar till rätt storlek Modell 6010 Rå Aluminium Rostfri finish Valfri RAL färg Tillämpning vänster/höger

4 TL KN TOPPMONTERAD Fischer Expander FH 12/ Material för inomhus: Zink Material för utomhus: AISI 316 Åtgång för 20 mm: 17 St Åtgång för 00 mm: 34 St Förpackning: 25 st Modell 31 Zink Längd Modell 31 AISI 316 Längd Distans Längd: 65 mm Höjd: 18 mm Bredd: 55 mm Åtgång för 20 mm: 17 st Förpackning: 17 st Modell 6010 Rå Aluminium Rostfri finish Valfri RAL färg Flex-Fit 1.0 kn För finjustering av glasrutors lutning För glastjocklek 12-21,52 mm Justerbar vertikal vinkel upp till +-17mm Längd 20 mm 00 mm 25 mtr Glastjocklek Kil färg 12 mm svart /6/2 (12,76 mm) röd /6/4 (13,52 mm) grå mm gul /8/2 (16,76 mm) brun /8/4 (17,52 mm) grön mm blå /10/2 (20,76 mm) röd /10/4 (21,52 mm) grön TL-6010

5 max. 11 max. 11 TL kn Sidomonterad Grundläggande funktioner Tunn, snygg design med minimalt underhåll OnLevel Flex-Fit glasmonteringssystem Vattendräneringssystem Skarvning av profil med stift Topplock (tillval) Hel frontkåpa (tillval) Multifunktionell kammare som ger extra styrka För glastjocklek 12-21,52 mm Testad enligt max. 10/10/4 (21.52mm) max. 10/10/4 (21.52mm) Ø 14 (10x) (9x) indoor: indoor: outdoor: outdoor: (10x/2.5mtr) (10x/2.5mtr) 20 Ø 14 (10x) (9x) Ø 14 (20x) 2 (19x)

6 TL KN SIDOMONTERAD Glasprofil Höjd: 140 mm Bredd: 51 mm Längd Innerhörn 90 Insida Längd 149 mm Utsida Längd 200 mm Ytterhörn 90 Insida Längd 149 mm Frontkåpa Med monteringstejp Ändlock bör användas Längd TL-6011

7 TL KN SIDOMONTERAD Täckplugg Diameter Ø 25 mm Åtgång för 20 mm: 10 St Förpackning: 10 St Modell 1192 Plastic Färg grå Ändlock vänster Passar för vänster Tillämpning vänster Ändlock höger Passar för höger Tillämpning höger Ändlock för trappor vänster Passar för vänster Kap bar till rätt storlek Tillämpning vänster

8 TL KN SIDOMONTERAD Ändlock för trappor höger Passar för höger Kap bar till rätt storlek Tillämpning höger Ändlock för frontkåpa vänster Passar för vänster Tillämpning vänster Ändlock för frontkåpa höger Passar för höger Tillämpning höger Ändlock för trappor med frontkåpa vänster Passar för vänster Kap bar till rätt storlek Tillämpning vänster TL-6011

9 TL KN SIDOMONTERAD Ändlock för trappor med frontkåpa höger Passar för höger Kap bar till rätt storlek Tillämpning höger Distans Åtgång för 20 mm: 10 St Förpackning: 10 St Skarvstift Längd 40 mm Diameter Ø 6 mm Förpackning: 8 St Modell 7001 V4A (Inne & ute) Fischer Expander FH II 12/15 SK Material för inomhus: Zink Material för utomhus: AISI 316 Åtgång för 20 mm: 10 St Åtgång för 00 mm: 20 St Förpackning: 25 st Modell 3511 Zink Längd Modell 3511 AISI 316 Längd

10 TL KN SIDOMONTERAD Flex-Fit 1.0 kn För finjustering av glasrutors lutning För glastjocklek 12-21,52 mm Justerbar vertikal vinkel upp till +-17mm Längd 20 mm 00 mm 25 mtr Glastjocklek Kil färg 12 mm svart /6/2 (12,76 mm) röd /6/4 (13,52 mm) grå mm gul /8/2 (16,76 mm) brun /8/4 (17,52 mm) grön mm blå /10/2 (20,76 mm) röd /10/4 (21,52 mm) grön TILLBEHÖR ONLEVEL Flex-Fit verktyg Används för Flex-Fit glasmonteringssystem Modell 0100 Stål ONLEVEL Kombiverktyg Används för Flex-Fit glasmonteringssystem Modell 0100 Stål TL-6011

11 MONTERINGSANVISNING FLEXFIT Exempel för TL

12 Modell KN TOP OCH SIDOMONTERAD PROFIL Snabb och enkel installation För glastjocklekar mellan 21,52-31,52 mm Dräneringshål Profilskarvar med stift Privat, kommersiella, allmänna utrymmen 12 TL-3010

13 min min max max. 12 TL kn Toppmonterad Storasyster. Profil TL-6030 är mycket kostnadseffektiv. Denna profil är även särskilt populärt för helt dolda installationer. Profilen passar både för inne och ute applikationer. Den kan motstå en linjär belastning av 3,0 kn och är lämplig för glastjocklekar mellan 21,52 mm och 31,52 mm. Grundläggande funktioner Smal, snygg design med minimalt underhåll OnLevel Flex-Fit glasmonteringssystem Topplock (tillval) Borrade dräneringshål För glastjocklek mellan mm För offentliga tillämpningar max. 15/15/4 (31,52mm) Testad enligt max. 15/15/4 (31,52mm) DIN 7991 M12x35 (25x/2.5mtr) DIN 7991 M12x35 (25x/2.5mtr) 38 min. 90 min. 90 indoor: outdoor: (17x/2.5mtr) indoor: outdoor: (17x/2.5mtr) indoor: outdoor: (5x/2.5mtr) 69 indoor: outdoor: (5x/2.5mtr) Ø 14 (25x) 100 (24x) 20 For further details, please refer to the type-tested static analyses. TL

14 TL KN TOPPMONTERAD Glasprofil Höjd 125 mm Bredd 69 mm Modell 6030 Aluminium Längd Innerhörn / Ytterhörn 90 Längd insida 131 mm Längd utsida 200 mm Modell 6030 Aluminium Ändlock, vänster/höger Passar för vänster and höger Modell 6030 Aluminium Tillämpning vänster/höger Fischer ankarbullt FH II 12/ SK För inomhus:förzinkad (inne) För utomhus: V4A (ute) Åtgång för 20 mm: 25 st Åtgång för 00 mm: St Förpackning: 25 st Modell 3511 förzinkad (inne) Längd Modell 3511 V4A (ute) Längd TL

15 TL TL KN TOPPMONTERAD Flex-Fit 2.0 kn Finjustering av glasskivor För glastjocklek mellan mm Upp till +-17mm justerbar vertikal lutning Längd 20 mm 00 mm 25 mtr Glastjocklek Kil färg 10/10/4 (21.52 mm) blå /12/4 (25.52 mm) röd /15/4 (31.52 mm) grön TL

16 max max TL kn Sidomonterad Storebror Profil TL-6031 är en intelligent lösning, särskilt för tidsbesparande installationer på stål eller betong. Profilen passar både för inne och ute applikationer. Den kan motstå en linjär belastning av 3,0 kn och är lämplig för glastjocklekar mellan 21,52 mm och 31,52 mm. Med TL-6031 bevisar du din styrka. Grundläggande funktioner Tunn, elegant design och minimalt underhåll ONLEVEL Flex-Fit glasmonteringssystem Skarvning av profil med stift Borrade dräneringshål Hel frontkåpa (tillval) Multifunktionell kammare som ger extra styrka För glastjocklek mellan mm Testad enligt indoor: indoor: outdoor: outdoor: (17x/2.5mtr) (17x/2.5mtr) Ø 14 (17x) 1 (16x) TL-6031

17 TL KN SIDOMONTERAD Glasprofil Höjd 170 mm Bredd 70 mm Modell 6031 Aluminium Längd Innerhörn 90 Längd insida 130 mm Längd utsida 200 mm Modell 6031 Aluminium Ytterhörn 90 Längd insida 130 mm Längd utsida 200 mm Modell 6031 Aluminium Ändlock, vänster Passar för vänster Modell 6031 Aluminium Tillämpning vänster TL

18 TL KN SIDOMONTERAD Ändlock, höger Passar för höger Modell 6031 Aluminium Tillämpning höger Skarvstift Längd 40 mm Diameter Ø 6 mm Förpackning: 8 st Modell 7001 V4A (inne & ute) Täckplugg Åtgång för 20 mm: 17 st Förpackning: 10 st Modell 7000 Plastic Colour Diameter white 25 mm black 25 mm grey 25 mm Modell 7000 Plastic Färg Diameter vit 30 mm svart 30 mm grå 30 mm Fischer ankarbullt FH 12/15 SK För inomhus:förzinkad (inne) För utomhus: V4A (ute) Åtgång för 20 mm: 17 st Åtgång för 20 mm: 34 St Förpackning: 25 st Modell 3511 Zinc-plated steel (inne) Längd Modell 3511 V4A (ute) Längd TL-6031

19 TL TL KN SIDOMONTERAD Flex-Fit 2.0 kn Finjustering av glasskivor För glastjocklek mellan mm Upp till +-17mm justerbar vertikal lutning Längd 20 mm 00 mm 25 mtr Glastjocklek Kil färg 10/10/4 (21.52 mm) blå /12/4 (25.52 mm) röd /15/4 (31.52 mm) grön TL

20 WE RE Din Kompletta Partner Återförsäljare MABA MASKIN NORDIC AB Sadelvägen Halmstad maba@maba.se Tel
