Stabil högeffektiv mjölkning

Transkript

1 Stabil högeffektiv mjölkning DeLaval roterande fiskbensstall HBR Din lösning - varje dag

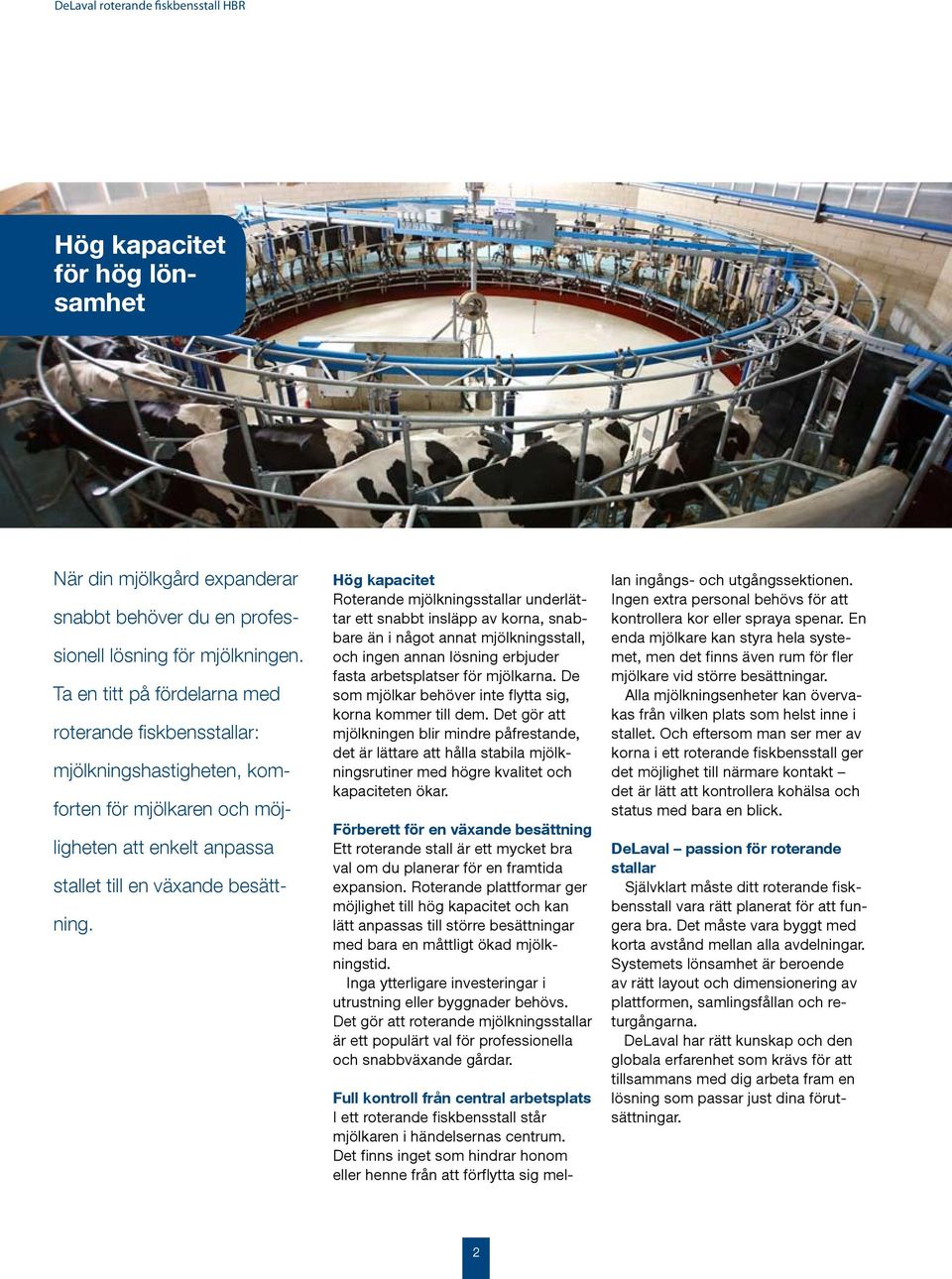

2 Hög kapacitet för hög lönsamhet När din mjölkgård expanderar snabbt behöver du en professionell lösning för mjölkningen. Ta en titt på fördelarna med roterande fiskbensstallar: mjölkningshastigheten, komforten för mjölkaren och möjligheten att enkelt anpassa stallet till en växande besättning. Hög kapacitet Roterande mjölkningsstallar underlättar ett snabbt insläpp av korna, snabbare än i något annat mjölkningsstall, och ingen annan lösning erbjuder fasta arbetsplatser för mjölkarna. De som mjölkar behöver inte flytta sig, korna kommer till dem. Det gör att mjölkningen blir mindre påfrestande, det är lättare att hålla stabila mjölkningsrutiner med högre kvalitet och kapaciteten ökar. Förberett för en växande besättning Ett roterande stall är ett mycket bra val om du planerar för en framtida expansion. Roterande plattformar ger möjlighet till hög kapacitet och kan lätt anpassas till större besättningar med bara en måttligt ökad mjölkningstid. Inga ytterligare investeringar i utrustning eller byggnader behövs. Det gör att roterande mjölkningsstallar är ett populärt val för professionella och snabbväxande gårdar. Full kontroll från central arbetsplats I ett roterande fiskbensstall står mjölkaren i händelsernas centrum. Det finns inget som hindrar honom eller henne från att förflytta sig mellan ingångs- och utgångssektionen. Ingen extra personal behövs för att kontrollera kor eller spraya spenar. En enda mjölkare kan styra hela systemet, men det finns även rum för fler mjölkare vid större besättningar. Alla mjölkningsenheter kan övervakas från vilken plats som helst inne i stallet. Och eftersom man ser mer av korna i ett roterande fiskbensstall ger det möjlighet till närmare kontakt det är lätt att kontrollera kohälsa och status med bara en blick. DeLaval passion för roterande stallar Självklart måste ditt roterande fiskbensstall vara rätt planerat för att fungera bra. Det måste vara byggt med korta avstånd mellan alla avdelningar. Systemets lönsamhet är beroende av rätt layout och dimensionering av plattformen, samlingsfållan och returgångarna. DeLaval har rätt kunskap och den globala erfarenhet som krävs för att tillsammans med dig arbeta fram en lösning som passar just dina förutsättningar. 2

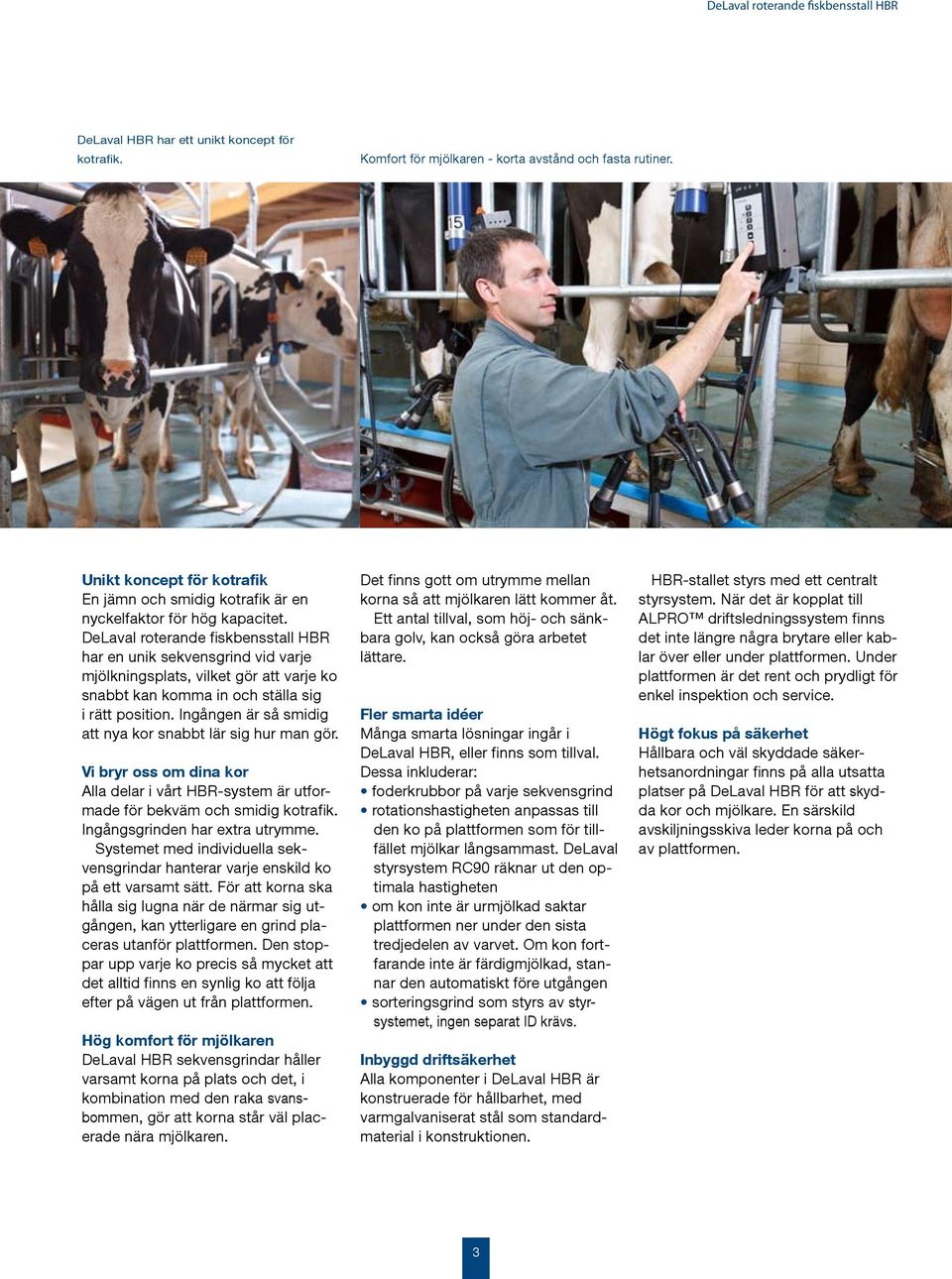

3 DeLaval HBR har ett unikt koncept för kotrafik. Komfort för mjölkaren - korta avstånd och fasta rutiner. Unikt koncept för kotrafik En jämn och smidig kotrafik är en nyckelfaktor för hög kapacitet. DeLaval roterande fiskbensstall HBR har en unik sekvensgrind vid varje mjölkningsplats, vilket gör att varje ko snabbt kan komma in och ställa sig i rätt position. Ingången är så smidig att nya kor snabbt lär sig hur man gör. Vi bryr oss om dina kor Alla delar i vårt HBR-system är utformade för bekväm och smidig kotrafik. Ingångsgrinden har extra utrymme. Systemet med individuella sekvensgrindar hanterar varje enskild ko på ett varsamt sätt. För att korna ska hålla sig lugna när de närmar sig utgången, kan ytterligare en grind placeras utanför plattformen. Den stoppar upp varje ko precis så mycket att det alltid finns en synlig ko att följa efter på vägen ut från plattformen. Hög komfort för mjölkaren DeLaval HBR sekvensgrindar håller varsamt korna på plats och det, i kombination med den raka svansbommen, gör att korna står väl placerade nära mjölkaren. Det finns gott om utrymme mellan korna så att mjölkaren lätt kommer åt. Ett antal tillval, som höj- och sänkbara golv, kan också göra arbetet lättare. Fler smarta idéer Många smarta lösningar ingår i DeLaval HBR, eller finns som tillval. Dessa inkluderar: foderkrubbor på varje sekvensgrind rotationshastigheten anpassas till den ko på plattformen som för tillfället mjölkar långsammast. DeLaval styrsystem RC90 räknar ut den optimala hastigheten om kon inte är urmjölkad saktar plattformen ner under den sista tredjedelen av varvet. Om kon fortfarande inte är färdigmjölkad, stannar den automatiskt före utgången sorteringsgrind som styrs av styrsystemet, ingen separat ID krävs. Inbyggd driftsäkerhet Alla komponenter i DeLaval HBR är konstruerade för hållbarhet, med varmgalvaniserat stål som standardmaterial i konstruktionen. HBR-stallet styrs med ett centralt styrsystem. När det är kopplat till ALPRO driftsledningssystem finns det inte längre några brytare eller kablar över eller under plattformen. Under plattformen är det rent och prydligt för enkel inspektion och service. Högt fokus på säkerhet Hållbara och väl skyddade säkerhetsanordningar finns på alla utsatta platser på DeLaval HBR för att skydda kor och mjölkare. En särskild avskiljningsskiva leder korna på och av plattformen. 3

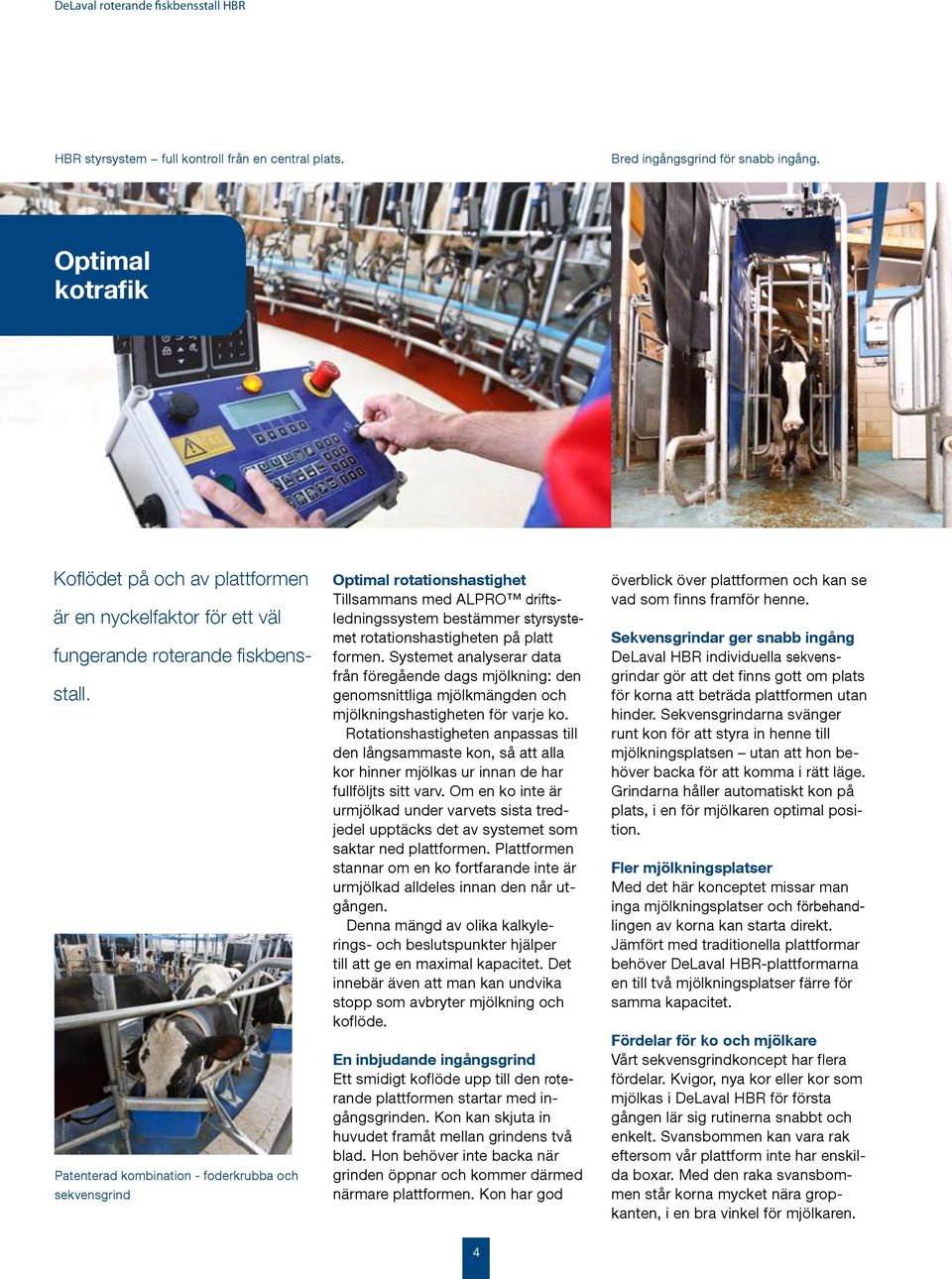

4 HBR styrsystem full kontroll från en central plats. Bred ingångsgrind för snabb ingång. Optimal kotrafik Koflödet på och av plattformen är en nyckelfaktor för ett väl fungerande roterande fiskbensstall. Patenterad kombination - foderkrubba och sekvensgrind Optimal rotationshastighet Tillsammans med ALPRO driftsledningssystem bestämmer styrsystemet rotationshastigheten på platt formen. Systemet analyserar data från föregående dags mjölkning: den genomsnittliga mjölkmängden och mjölkningshastigheten för varje ko. Rotationshastigheten anpassas till den långsammaste kon, så att alla kor hinner mjölkas ur innan de har fullföljts sitt varv. Om en ko inte är urmjölkad under varvets sista tredjedel upptäcks det av systemet som saktar ned plattformen. Plattformen stannar om en ko fortfarande inte är urmjölkad alldeles innan den når utgången. Denna mängd av olika kalkylerings- och beslutspunkter hjälper till att ge en maximal kapacitet. Det innebär även att man kan undvika stopp som avbryter mjölkning och koflöde. En inbjudande ingångsgrind Ett smidigt koflöde upp till den roterande plattformen startar med ingångsgrinden. Kon kan skjuta in huvudet framåt mellan grindens två blad. Hon behöver inte backa när grinden öppnar och kommer därmed närmare plattformen. Kon har god överblick över plattformen och kan se vad som finns framför henne. Sekvensgrindar ger snabb ingång DeLaval HBR individuella sekvensgrindar gör att det finns gott om plats för korna att beträda plattformen utan hinder. Sekvensgrindarna svänger runt kon för att styra in henne till mjölkningsplatsen utan att hon behöver backa för att komma i rätt läge. Grindarna håller automatiskt kon på plats, i en för mjölkaren optimal position. Fler mjölkningsplatser Med det här konceptet missar man inga mjölkningsplatser och förbehandlingen av korna kan starta direkt. Jämfört med traditionella plattformar behöver DeLaval HBR-plattformarna en till två mjölkningsplatser färre för samma kapacitet. Fördelar för ko och mjölkare Vårt sekvensgrindkoncept har flera fördelar. Kvigor, nya kor eller kor som mjölkas i DeLaval HBR för första gången lär sig rutinerna snabbt och enkelt. Svansbommen kan vara rak eftersom vår plattform inte har enskilda boxar. Med den raka svansbommen står korna mycket nära gropkanten, i en bra vinkel för mjölkaren. 4

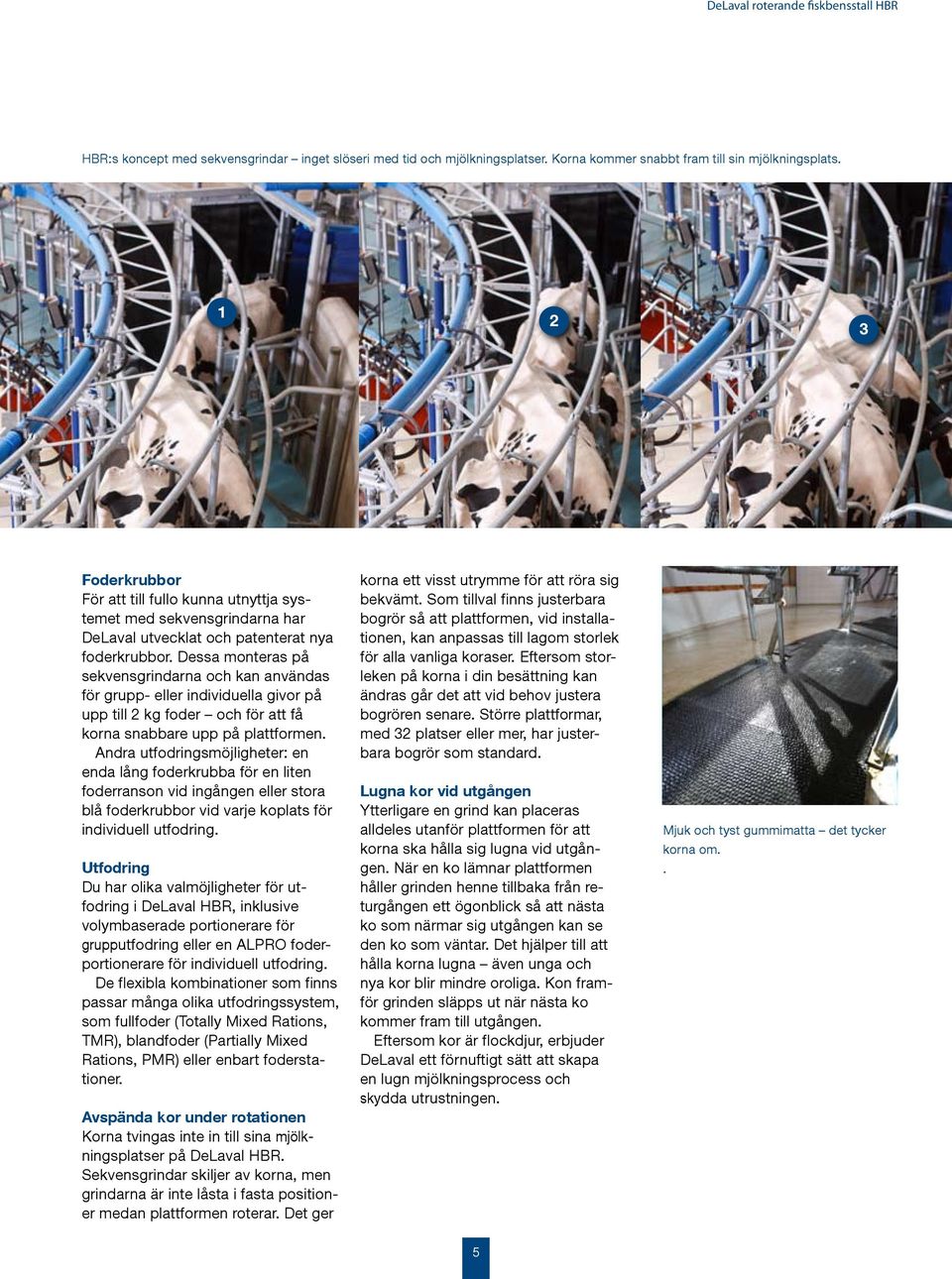

5 HBR:s koncept med sekvensgrindar inget slöseri med tid och mjölkningsplatser. Korna kommer snabbt fram till sin mjölkningsplats Foderkrubbor För att till fullo kunna utnyttja systemet med sekvensgrindarna har DeLaval utvecklat och patenterat nya foderkrubbor. Dessa monteras på sekvensgrindarna och kan användas för grupp- eller individuella givor på upp till 2 kg foder och för att få korna snabbare upp på plattformen. Andra utfodringsmöjligheter: en enda lång foderkrubba för en liten foderranson vid ingången eller stora blå foderkrubbor vid varje koplats för individuell utfodring. Utfodring Du har olika valmöjligheter för utfodring i DeLaval HBR, inklusive volymbaserade portionerare för grupputfodring eller en ALPRO foderportionerare för individuell utfodring. De flexibla kombinationer som finns passar många olika utfodringssystem, som fullfoder (Totally Mixed Rations, TMR), blandfoder (Partially Mixed Rations, PMR) eller enbart foderstationer. Avspända kor under rotationen Korna tvingas inte in till sina mjölkningsplatser på DeLaval HBR. Sekvensgrindar skiljer av korna, men grindarna är inte låsta i fasta positioner medan plattformen roterar. Det ger korna ett visst utrymme för att röra sig bekvämt. Som tillval finns justerbara bogrör så att plattformen, vid installationen, kan anpassas till lagom storlek för alla vanliga koraser. Eftersom storleken på korna i din besättning kan ändras går det att vid behov justera bogrören senare. Större plattformar, med 32 platser eller mer, har justerbara bogrör som standard. Lugna kor vid utgången Ytterligare en grind kan placeras alldeles utanför plattformen för att korna ska hålla sig lugna vid utgången. När en ko lämnar plattformen håller grinden henne tillbaka från returgången ett ögonblick så att nästa ko som närmar sig utgången kan se den ko som väntar. Det hjälper till att hålla korna lugna även unga och nya kor blir mindre oroliga. Kon framför grinden släpps ut när nästa ko kommer fram till utgången. Eftersom kor är flockdjur, erbjuder DeLaval ett förnuftigt sätt att skapa en lugn mjölkningsprocess och skydda utrustningen. Mjuk och tyst gummimatta det tycker korna om.. 5

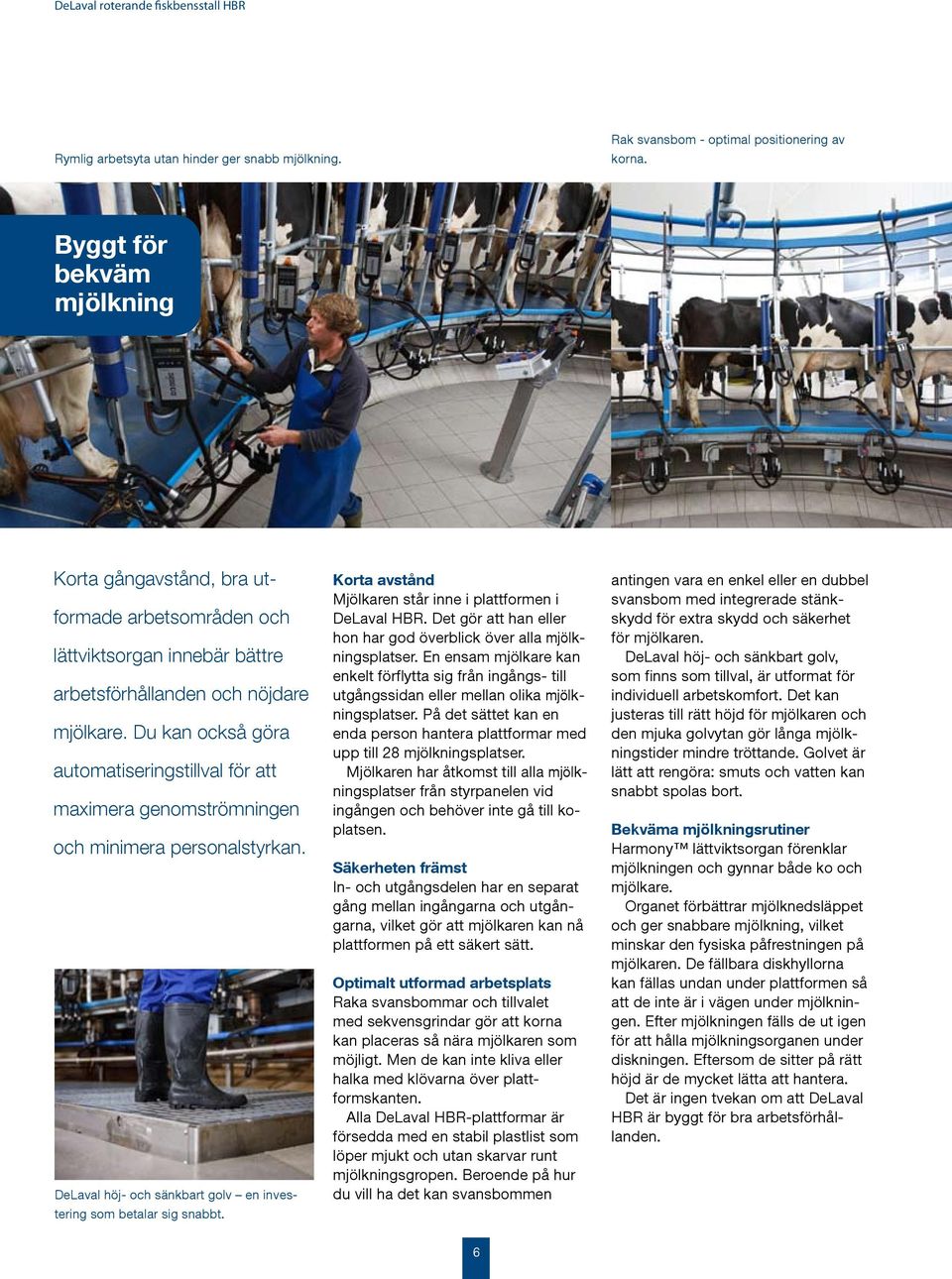

6 Rymlig arbetsyta utan hinder ger snabb mjölkning. Rak svansbom - optimal positionering av korna. Byggt för bekväm mjölkning Korta gångavstånd, bra utformade arbetsområden och lättviktsorgan innebär bättre arbetsförhållanden och nöjdare mjölkare. Du kan också göra automatiseringstillval för att maximera genomströmningen och minimera personalstyrkan. DeLaval höj- och sänkbart golv en investering som betalar sig snabbt. Korta avstånd Mjölkaren står inne i plattformen i DeLaval HBR. Det gör att han eller hon har god överblick över alla mjölkningsplatser. En ensam mjölkare kan enkelt förflytta sig från ingångs- till utgångssidan eller mellan olika mjölkningsplatser. På det sättet kan en enda person hantera plattformar med upp till 28 mjölkningsplatser. Mjölkaren har åtkomst till alla mjölkningsplatser från styrpanelen vid ingången och behöver inte gå till koplatsen. Säkerheten främst In- och utgångsdelen har en separat gång mellan ingångarna och utgångarna, vilket gör att mjölkaren kan nå plattformen på ett säkert sätt. Optimalt utformad arbetsplats Raka svansbommar och tillvalet med sekvensgrindar gör att korna kan placeras så nära mjölkaren som möjligt. Men de kan inte kliva eller halka med klövarna över plattformskanten. Alla DeLaval HBR-plattformar är försedda med en stabil plastlist som löper mjukt och utan skarvar runt mjölkningsgropen. Beroende på hur du vill ha det kan svansbommen antingen vara en enkel eller en dubbel svansbom med integrerade stänkskydd för extra skydd och säkerhet för mjölkaren. DeLaval höj- och sänkbart golv, som finns som tillval, är utformat för individuell arbetskomfort. Det kan justeras till rätt höjd för mjölkaren och den mjuka golvytan gör långa mjölkningstider mindre tröttande. Golvet är lätt att rengöra: smuts och vatten kan snabbt spolas bort. Bekväma mjölkningsrutiner Harmony lättviktsorgan förenklar mjölkningen och gynnar både ko och mjölkare. Organet förbättrar mjölknedsläppet och ger snabbare mjölkning, vilket minskar den fysiska påfrestningen på mjölkaren. De fällbara diskhyllorna kan fällas undan under plattformen så att de inte är i vägen under mjölkningen. Efter mjölkningen fälls de ut igen för att hålla mjölkningsorganen under diskningen. Eftersom de sitter på rätt höjd är de mycket lätta att hantera. Det är ingen tvekan om att DeLaval HBR är byggt för bra arbetsförhållanden. 6

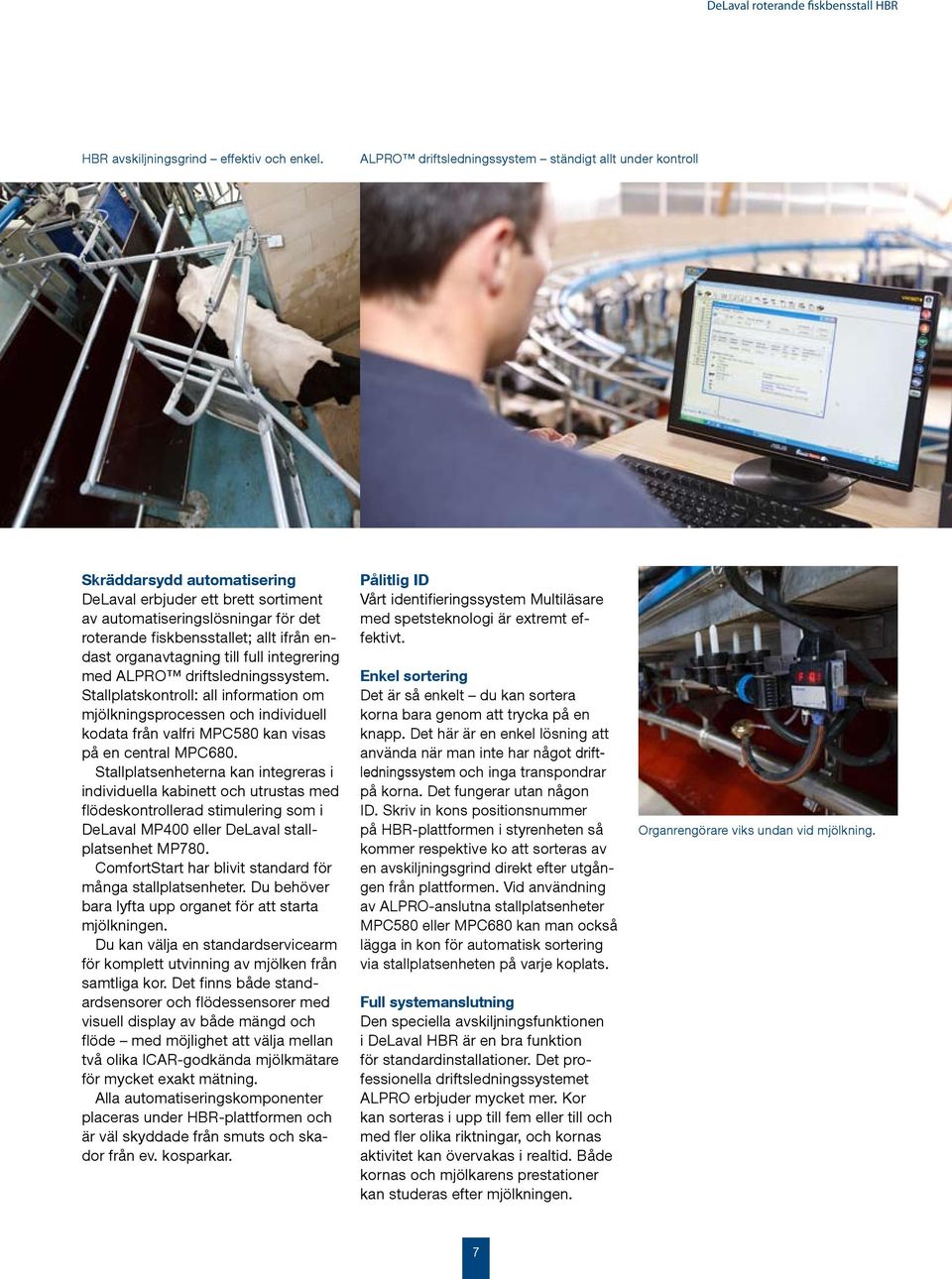

7 HBR avskiljningsgrind effektiv och enkel. ALPRO driftsledningssystem ständigt allt under kontroll Skräddarsydd automatisering DeLaval erbjuder ett brett sortiment av automatiseringslösningar för det roterande fiskbensstallet; allt ifrån endast organavtagning till full integrering med ALPRO driftsledningssystem. Stallplatskontroll: all information om mjölkningsprocessen och individuell kodata från valfri MPC580 kan visas på en central MPC680. Stallplatsenheterna kan integreras i individuella kabinett och utrustas med flödeskontrollerad stimulering som i DeLaval MP400 eller DeLaval stallplatsenhet MP780. ComfortStart har blivit standard för många stallplatsenheter. Du behöver bara lyfta upp organet för att starta mjölkningen. Du kan välja en standardservicearm för komplett utvinning av mjölken från samtliga kor. Det finns både standardsensorer och flödessensorer med visuell display av både mängd och flöde med möjlighet att välja mellan två olika ICAR-godkända mjölkmätare för mycket exakt mätning. Alla automatiseringskomponenter placeras under HBR-plattformen och är väl skyddade från smuts och skador från ev. kosparkar. Pålitlig ID Vårt identifieringssystem Multiläsare med spetsteknologi är extremt effektivt. Enkel sortering Det är så enkelt du kan sortera korna bara genom att trycka på en knapp. Det här är en enkel lösning att använda när man inte har något driftledningssystem och inga transpondrar på korna. Det fungerar utan någon ID. Skriv in kons positionsnummer på HBR-plattformen i styrenheten så kommer respektive ko att sorteras av en avskiljningsgrind direkt efter utgången från plattformen. Vid användning av ALPRO-anslutna stallplatsenheter MPC580 eller MPC680 kan man också lägga in kon för automatisk sortering via stallplatsenheten på varje koplats. Full systemanslutning Den speciella avskiljningsfunktionen i DeLaval HBR är en bra funktion för standardinstallationer. Det professionella driftsledningssystemet ALPRO erbjuder mycket mer. Kor kan sorteras i upp till fem eller till och med fler olika riktningar, och kornas aktivitet kan övervakas i realtid. Både kornas och mjölkarens prestationer kan studeras efter mjölkningen. Organrengörare viks undan vid mjölkning. 7

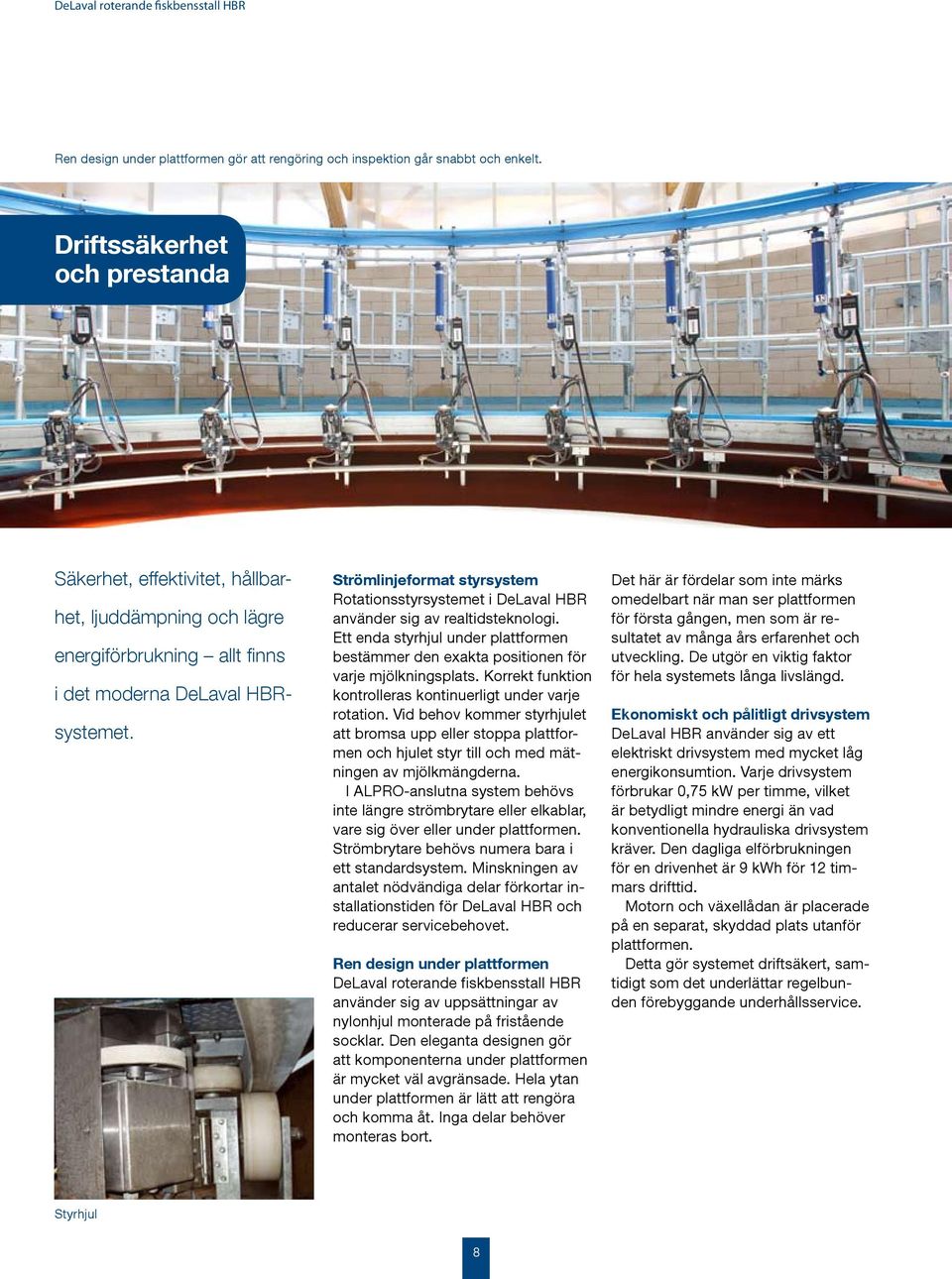

8 Ren design under plattformen gör att rengöring och inspektion går snabbt och enkelt. Driftssäkerhet och prestanda Säkerhet, effektivitet, hållbarhet, ljuddämpning och lägre energiförbrukning allt finns i det moderna DeLaval HBRsystemet. Strömlinjeformat styrsystem Rotationsstyrsystemet i DeLaval HBR använder sig av realtidsteknologi. Ett enda styrhjul under plattformen bestämmer den exakta positionen för varje mjölkningsplats. Korrekt funktion kontrolleras kontinuerligt under varje rotation. Vid behov kommer styrhjulet att bromsa upp eller stoppa plattformen och hjulet styr till och med mätningen av mjölkmängderna. I ALPRO-anslutna system behövs inte längre strömbrytare eller elkablar, vare sig över eller under plattformen. Strömbrytare behövs numera bara i ett standardsystem. Minskningen av antalet nödvändiga delar förkortar installationstiden för DeLaval HBR och reducerar servicebehovet. Ren design under plattformen DeLaval roterande fiskbensstall HBR använder sig av uppsättningar av nylonhjul monterade på fristående socklar. Den eleganta designen gör att komponenterna under plattformen är mycket väl avgränsade. Hela ytan under plattformen är lätt att rengöra och komma åt. Inga delar behöver monteras bort. Det här är fördelar som inte märks omedelbart när man ser plattformen för första gången, men som är resultatet av många års erfarenhet och utveckling. De utgör en viktig faktor för hela systemets långa livslängd. Ekonomiskt och pålitligt drivsystem DeLaval HBR använder sig av ett elektriskt drivsystem med mycket låg energikonsumtion. Varje drivsystem förbrukar 0,75 kw per timme, vilket är betydligt mindre energi än vad konventionella hydrauliska drivsystem kräver. Den dagliga elförbrukningen för en drivenhet är 9 kwh för 12 timmars drifttid. Motorn och växellådan är placerade på en separat, skyddad plats utanför plattformen. Detta gör systemet driftsäkert, samtidigt som det underlättar regelbunden förebyggande underhållsservice. Styrhjul 8

9 HBR drivenhet alltid lätt åtkomlig. DeLaval installationstekniker och servicetekniker stöttar dig från första dagen. Säkerhet Alla DeLaval HBR-plattformar är utrustade med en säkerhetsanordning enligt internationell standard. Detta är för att skydda både människor och djur, inne i och utanför plattformen. Repet för start/stopp är tillgängligt från alla positioner runt plattformen. Halkfria ytor på plattformen Ytan på alla DeLaval HBR-plattformar är utformad för att ge bra fäste. Plattformen är tillverkad i stål. En stålplattform är lätt, vilket minskar belastningen på hjulsystemet som bär upp och roterar plattformen. Stålplattformen kan förses med gummimattor, en bra kombination som minimerar bullernivån och förbättrar kokomforten. trollerats och försetts med lämplig ljuddämpning för att minska bullernivån. DeLaval har förbättrat arbetsmiljön genom noggrant materialval och utveckling av effektiva skyddsanordningar. Centraliserad service genom sviveln Den centrala sviveln kan hantera nästan alla funktioner i mjölkningsstallet. Förutom mjölkning, vakuum, elförsörjning och data kan den även hantera luft och vatten. Den är utformad med extra stora innerdimensioner för att kunna sköta stora plattformar och stora mjölkvolymer. Extra fokus har lagts på driftssäkerhet och lågt servicebehov Ljuddämpning Alla rörliga delar på plattformen, och speciellt sekvensgrindarna, har kon- 9

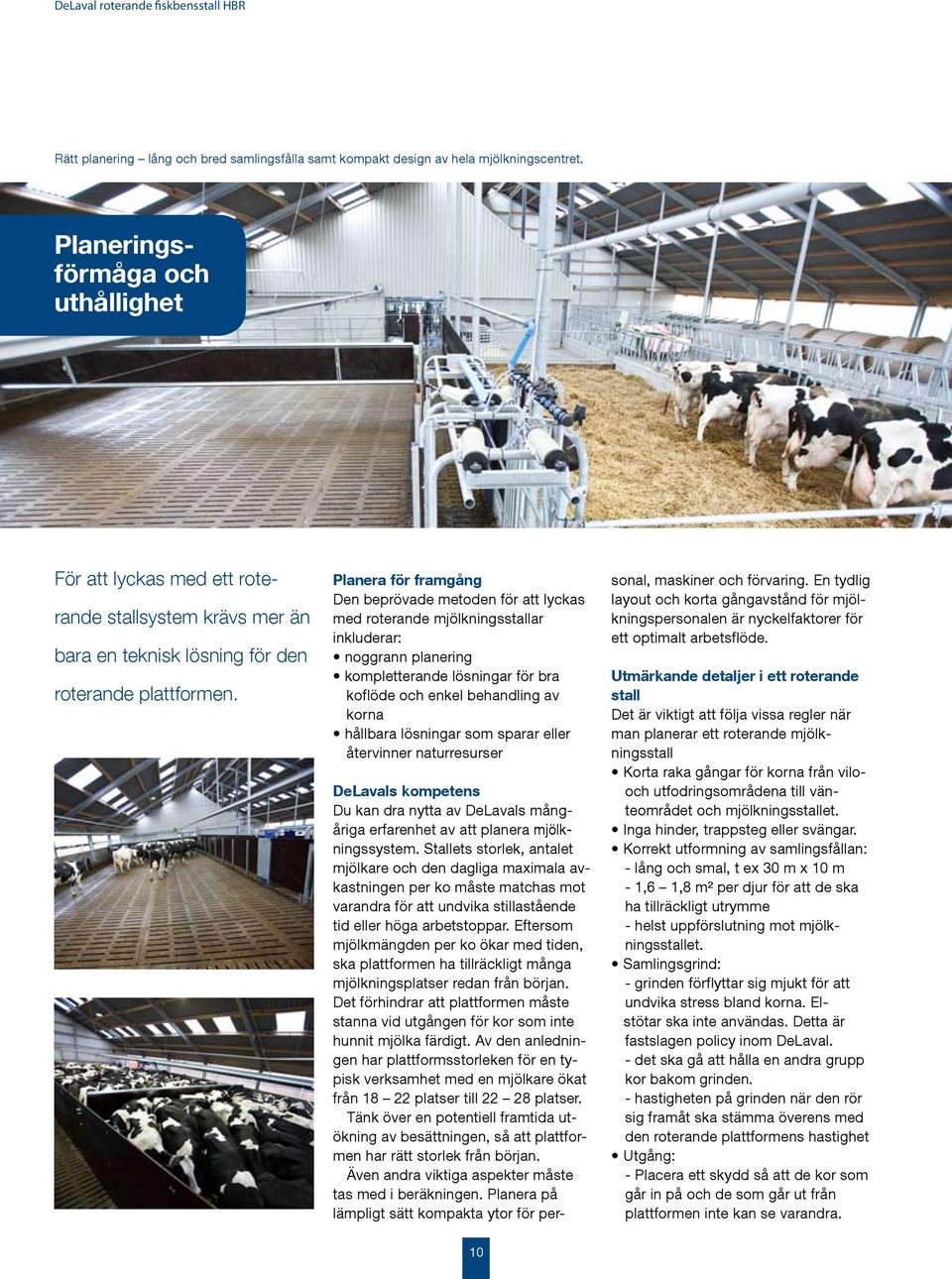

10 Rätt planering lång och bred samlingsfålla samt kompakt design av hela mjölkningscentret. Planeringsförmåga och uthållighet För att lyckas med ett roterande stallsystem krävs mer än bara en teknisk lösning för den roterande plattformen. Planera för framgång Den beprövade metoden för att lyckas med roterande mjölkningsstallar inkluderar: noggrann planering kompletterande lösningar för bra koflöde och enkel behandling av korna hållbara lösningar som sparar eller återvinner naturresurser DeLavals kompetens Du kan dra nytta av DeLavals mångåriga erfarenhet av att planera mjölkningssystem. Stallets storlek, antalet mjölkare och den dagliga maximala avkastningen per ko måste matchas mot varandra för att undvika stillastående tid eller höga arbetstoppar. Eftersom mjölkmängden per ko ökar med tiden, ska plattformen ha tillräckligt många mjölkningsplatser redan från början. Det förhindrar att plattformen måste stanna vid utgången för kor som inte hunnit mjölka färdigt. Av den anledningen har plattformsstorleken för en typisk verksamhet med en mjölkare ökat från platser till platser. Tänk över en potentiell framtida utökning av besättningen, så att plattformen har rätt storlek från början. Även andra viktiga aspekter måste tas med i beräkningen. Planera på lämpligt sätt kompakta ytor för personal, maskiner och förvaring. En tydlig layout och korta gångavstånd för mjölkningspersonalen är nyckelfaktorer för ett optimalt arbetsflöde. Utmärkande detaljer i ett roterande stall Det är viktigt att följa vissa regler när man planerar ett roterande mjölkningsstall Korta raka gångar för korna från vilooch utfodringsområdena till vänteområdet och mjölkningsstallet. Inga hinder, trappsteg eller svängar. Korrekt utformning av samlingsfållan: - lång och smal, t ex 30 m x 10 m - 1,6 1,8 m² per djur för att de ska ha tillräckligt utrymme - helst uppförslutning mot mjölkningsstallet. Samlingsgrind: - grinden förflyttar sig mjukt för att undvika stress bland korna. Elstötar ska inte användas. Detta är fastslagen policy inom DeLaval. - det ska gå att hålla en andra grupp kor bakom grinden. - hastigheten på grinden när den rör sig framåt ska stämma överens med den roterande plattformens hastighet Utgång: - Placera ett skydd så att de kor som går in på och de som går ut från plattformen inte kan se varandra. 10

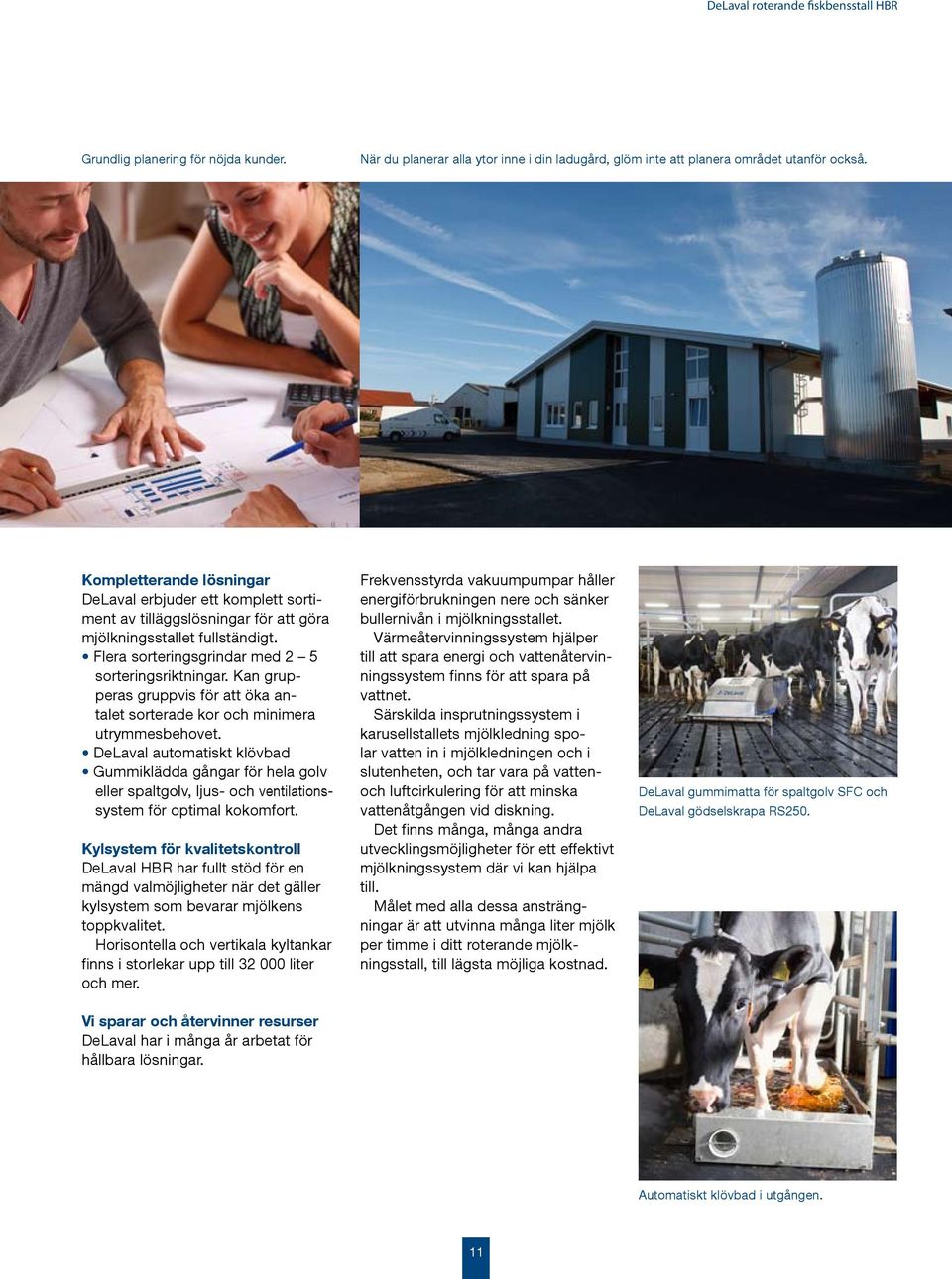

11 Grundlig planering för nöjda kunder. När du planerar alla ytor inne i din ladugård, glöm inte att planera området utanför också. Kompletterande lösningar DeLaval erbjuder ett komplett sortiment av tilläggslösningar för att göra mjölkningsstallet fullständigt. Flera sorteringsgrindar med 2 5 sorteringsriktningar. Kan grupperas gruppvis för att öka antalet sorterade kor och minimera utrymmesbehovet. DeLaval automatiskt klövbad Gummiklädda gångar för hela golv eller spaltgolv, ljus- och ventilationssystem för optimal kokomfort. Kylsystem för kvalitetskontroll DeLaval HBR har fullt stöd för en mängd valmöjligheter när det gäller kylsystem som bevarar mjölkens toppkvalitet. Horisontella och vertikala kyltankar finns i storlekar upp till liter och mer. Frekvensstyrda vakuumpumpar håller energiförbrukningen nere och sänker bullernivån i mjölkningsstallet. Värmeåtervinningssystem hjälper till att spara energi och vattenåtervinningssystem finns för att spara på vattnet. Särskilda insprutningssystem i karusellstallets mjölkledning spolar vatten in i mjölkledningen och i slutenheten, och tar vara på vattenoch luftcirkulering för att minska vattenåtgången vid diskning. Det finns många, många andra utvecklingsmöjligheter för ett effektivt mjölkningssystem där vi kan hjälpa till. Målet med alla dessa ansträngningar är att utvinna många liter mjölk per timme i ditt roterande mjölkningsstall, till lägsta möjliga kostnad. DeLaval gummimatta för spaltgolv SFC och DeLaval gödselskrapa RS250. Vi sparar och återvinner resurser DeLaval har i många år arbetat för hållbara lösningar. Automatiskt klövbad i utgången. 11

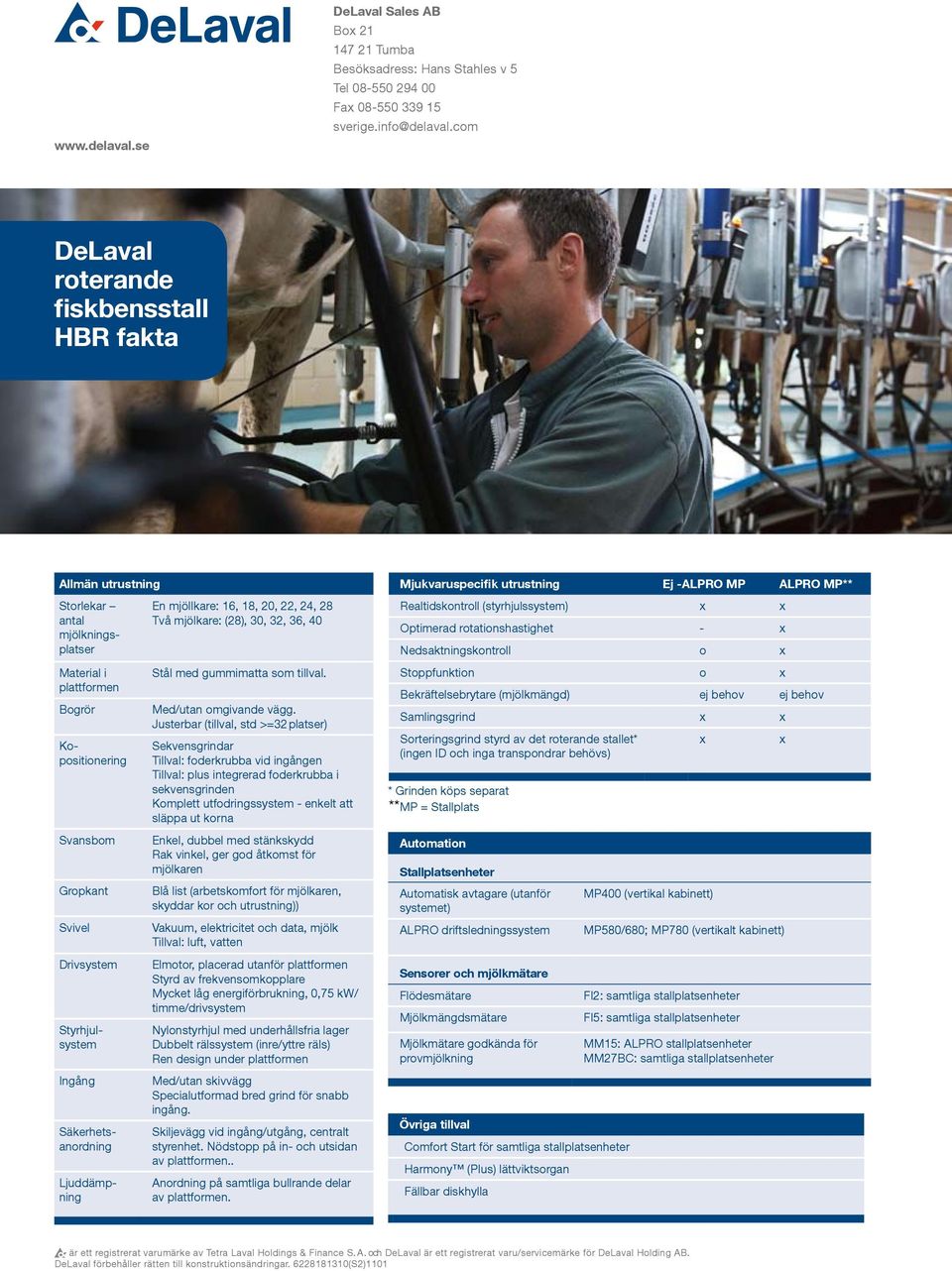

12 DeLaval Sales AB Box Tumba Besöksadress: Hans Stahles v 5 Tel Fax sverige.info@delaval.com DeLaval roterande fiskbensstall HBR fakta Allmän utrustning Storlekar antal mjölkningsplatser Material i plattformen Bogrör Kopositionering Svansbom Gropkant Svivel Drivsystem Styrhjulsystem Ingång Säkerhetsanordning Ljuddämpning En mjöllkare: 16, 18, 20, 22, 24, 28 Två mjölkare: (28), 30, 32, 36, 40 Stål med gummimatta som tillval. Med/utan omgivande vägg. Justerbar (tillval, std >=32 platser) Sekvensgrindar Tillval: foderkrubba vid ingången Tillval: plus integrerad foderkrubba i sekvensgrinden Komplett utfodringssystem - enkelt att släppa ut korna Enkel, dubbel med stänkskydd Rak vinkel, ger god åtkomst för mjölkaren Blå list (arbetskomfort för mjölkaren, skyddar kor och utrustning)) Vakuum, elektricitet och data, mjölk Tillval: luft, vatten Elmotor, placerad utanför plattformen Styrd av frekvensomkopplare Mycket låg energiförbrukning, 0,75 kw/ timme/drivsystem Nylonstyrhjul med underhållsfria lager Dubbelt rälssystem (inre/yttre räls) Ren design under plattformen Med/utan skivvägg Specialutformad bred grind för snabb ingång. Skiljevägg vid ingång/utgång, centralt styrenhet. Nödstopp på in- och utsidan av plattformen.. Anordning på samtliga bullrande delar av plattformen. Mjukvaruspecifik utrustning Ej -ALPRO MP ALPRO MP** Realtidskontroll (styrhjulssystem) x x Optimerad rotationshastighet - x Nedsaktningskontroll o x Stoppfunktion o x Bekräftelsebrytare (mjölkmängd) ej behov ej behov Samlingsgrind x x Sorteringsgrind styrd av det roterande stallet* (ingen ID och inga transpondrar behövs) * Grinden köps separat **MP = Stallplats Automation Stallplatsenheter Automatisk avtagare (utanför systemet) ALPRO driftsledningssystem Sensorer och mjölkmätare Flödesmätare Mjölkmängdsmätare Mjölkmätare godkända för provmjölkning Övriga tillval Comfort Start för samtliga stallplatsenheter Harmony (Plus) lättviktsorgan Fällbar diskhylla MP400 (vertikal kabinett) MP580/680; MP780 (vertikalt kabinett) FI2: samtliga stallplatsenheter FI5: samtliga stallplatsenheter MM15: ALPRO stallplatsenheter MM27BC: samtliga stallplatsenheter x x är ett registrerat varumärke av Tetra Laval Holdings & Finance S.A. och DeLaval är ett registrerat varu/servicemärke för DeLaval Holding AB. DeLaval förbehåller rätten till konstruktionsändringar (S2)1101
