RESERVDELSMANUAL TRAFIKBOM BP56
|
|
|
- Rolf Eklund
- för 6 år sedan
- Visningar:
Transkript
1 RESERVDELSMANUAL TRAFIKBOM BP56 Intergate AB reserverar sig för produktförändringar som skett efter manualens frisläppande. Copyright Intergate AB 2019 Översättning av leverantörens reservdelsmanual (BP56-RECH-FR-EN-NL-04)
2 Innehållsförteckning Innehållsförteckning 1 Inledning Bomhus Mekaniska delar Bomarmar Logikkort AS Reservdelar till logik D1 & A3, B3, C Tillval Reservdelsmanual BP Sida 1 (20)
3 1 Inledning 1 Inledning Denna reservdelsmanual beskriver den sidogående trafikbommen BP56 och baseras på leverantörens reservdelsmanual med referensnummer BP56-RECH-FR-EN-NL-04 Artikelnumren är leverantörens beställningsnummer. Vid beställning, ange bommens ID-nummer och tillverkningsår. Dessa uppgifter finns på bommens identifikationsskylt. ID-skylten sitter inne i bomhuset. Reservdelsbeställningar kan mejlas in till info@intergate.se. Ange även leverans- och faktureringsadress. Reservdelsmanual BP Sida 2 (20)

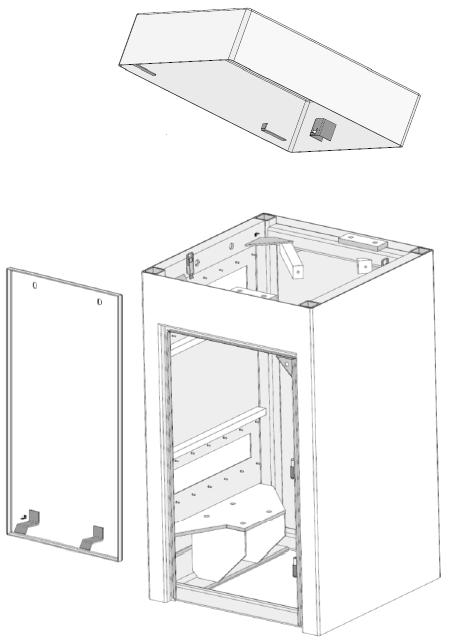

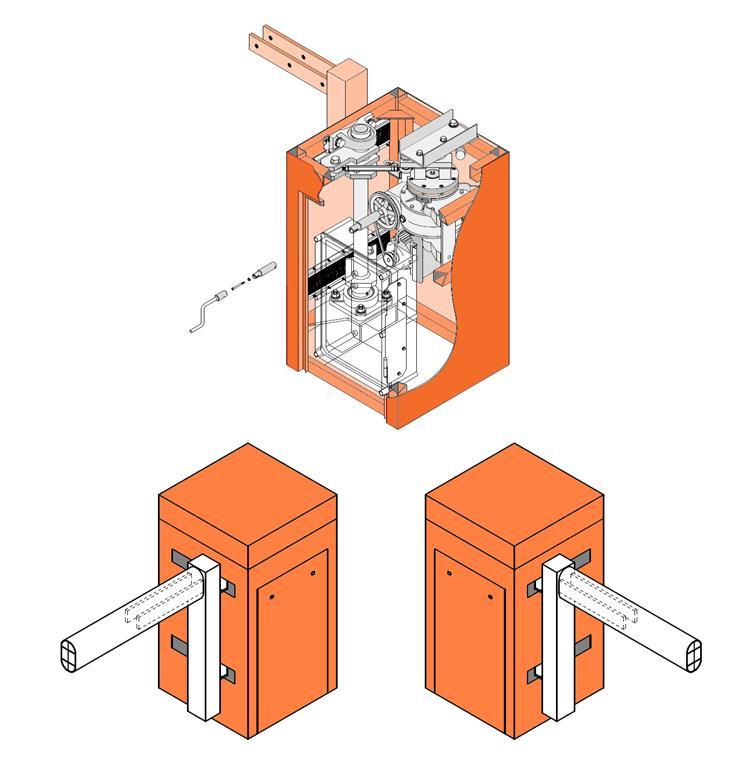

4 2 Bomhus 2 Bomhus Bomhus (RAL2000) Housing assembly (RAL2000) E/0671/109 Borste 0,5 M Brush 0.5 m 0/7111/201_TESTE Montagekonsol Ground fixing bracket E/0671/031 Reservdelsmanual BP Sida 3 (20)
5 2 Bomhus Ingjutningsgods Sealing frame assembly E/0172/167 Lås med 2 nycklar Lock with 2 keys E/700/327 Låsmutter Lock nut 0/700/331 Reservdelsmanual BP Sida 4 (20)

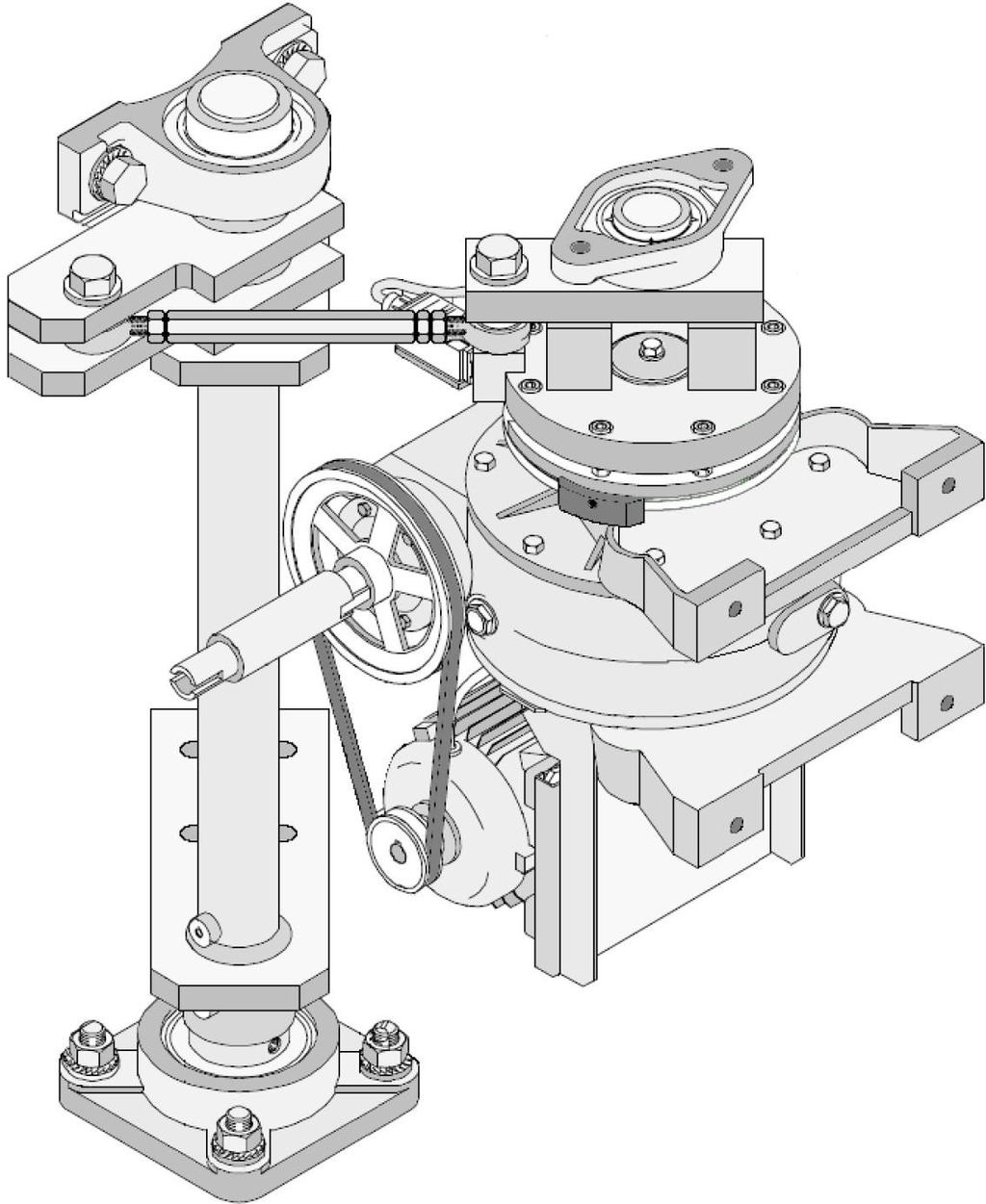

6 3 Mekaniska delar 3 Mekaniska delar Remskiva Ø50 mm Motor pulley Ø50 mm E/0681/032 Reservdelsmanual BP Sida 5 (20)

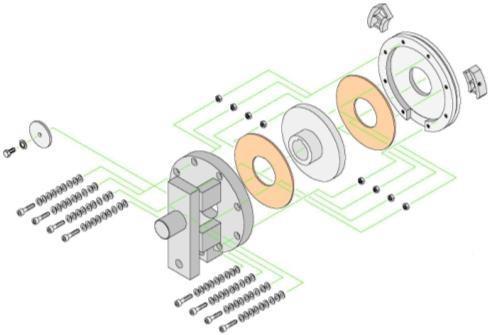

7 3 Mekaniska delar Kilrem M30 V-belt M30 0/3594/000 Remskiva Ø150 mm Gearbox pulley Ø150 mm E/0681/040 Momentbegränsningsen het Torque limiter assembly E/0172/169 Skiva för momentbegränsare Torque limiter disc 0/0172/025 Nav för momentbegränsare Torque limiter hub 0/0172/024 Reservdelsmanual BP Sida 6 (20)

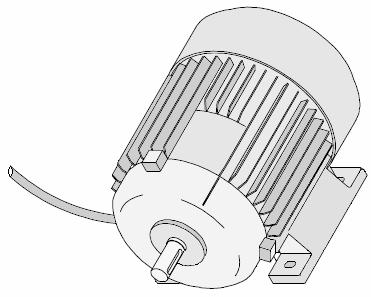

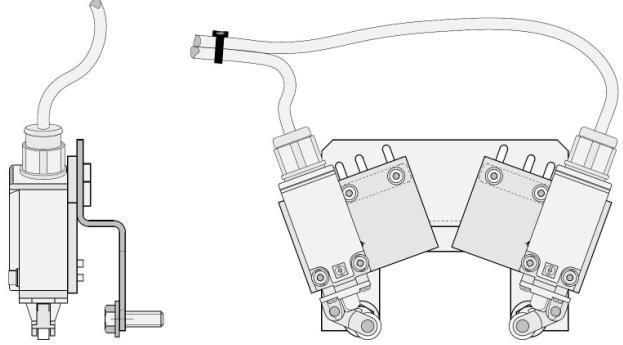

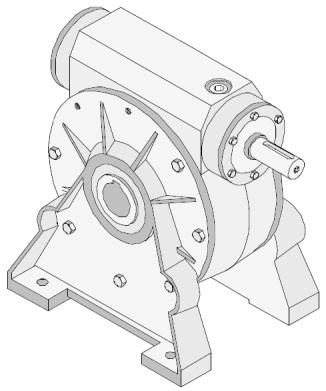

8 3 Mekaniska delar Växellåda Gear box 0/3140/000 Motor 250 W 0/3564/000 Gränslägessats anpassad för varmt och fuktigt klimat, IP65 Tropicalized limit switches assembly IP65 E/0172/174 Gränslägesbrytare anpassad för varmt och fuktigt klimat, IP65 Tropicalized limit switch IP65 Gränsläge för dörr Door limit switch 0/3117/000 0/3014/000 Hävarm, komplett Rod assembly with straps E/0671/119 Reservdelsmanual BP Sida 7 (20)

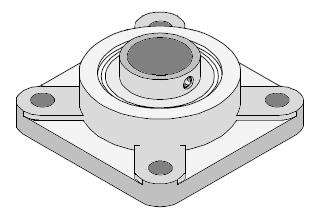

9 3 Mekaniska delar Värmare 80 W Heater 80 W 0/3558/000 Vev Crank assembly E/0671/077 Lagerstöd Bearing support assembly E/0671/113 Övre lager Upper bearing P/3485/000 Nedre lager Lower bearing P/3725/000 Reservdelsmanual BP Sida 8 (20)

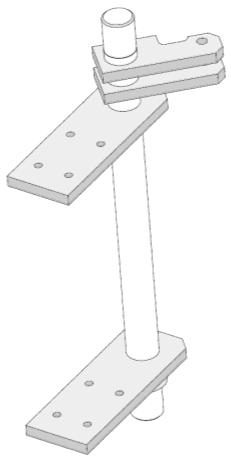

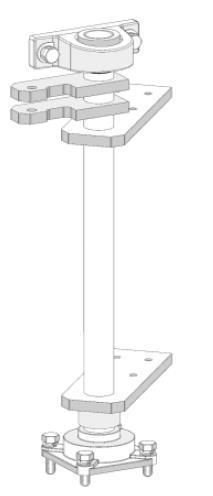

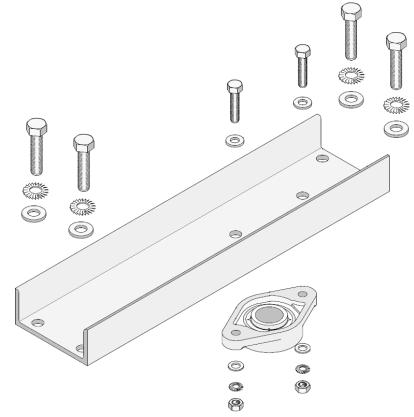

10 3 Mekaniska delar Vänster bomarmsfäste Left bracket (RAL2000) E/0671/050 Höger bomarmsfäste Right bracket (RAL2000) E/0671/043 Axel med lager Shaft assembly with bearings E/0671/112 Reservdelsmanual BP Sida 9 (20)

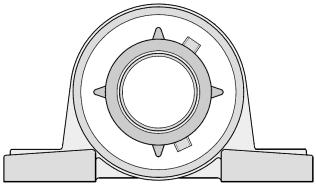

11 3 Mekaniska delar Axel Shaft E/0671/028 Reservdelsmanual BP Sida 10 (20)

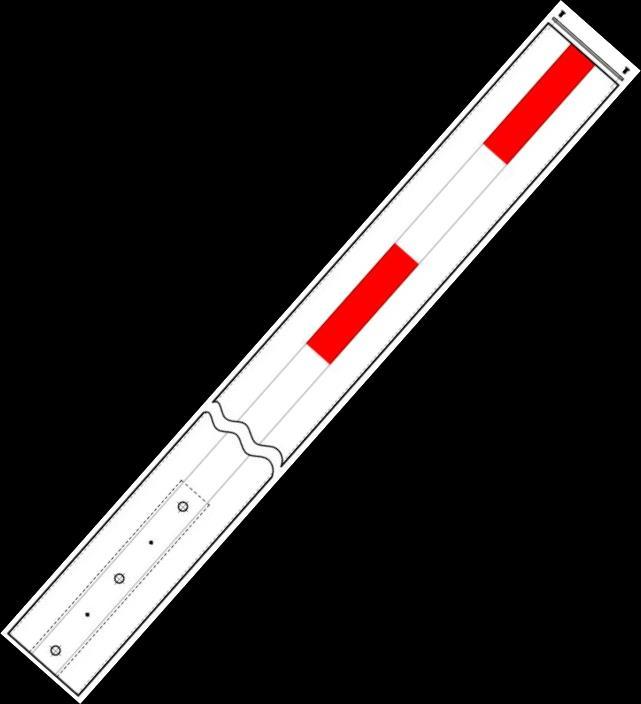

12 4 Bomarmar 4 Bomarmar Bomarm 3,0 m Boom Assembly 3.0 m EA0696/044 Bomarm 4,0 m Boom Assembly 4.0 m Bomarm 5,0 m Boom Assembly 5.0 m Bomarm 6,0 m Boom Assembly 6.0 m Bomarm 7,0 m Boom Assembly 7.0 m Bomarm 8,0 m Boom Assembly 8.0 m Ändplatta för oval bomarm Cover plate for oval boom EC0696/044 EE0696/044 EG0696/044 EI0696/044 EK0696/044 0/0696/015 Bomarmsljus, rött Boom lighting red 0/3294/000 Förstärkt glödlampa för bomarmsljus Reinforced bulb for boom lighting 0/3186/000 Reservdelsmanual BP Sida 11 (20)

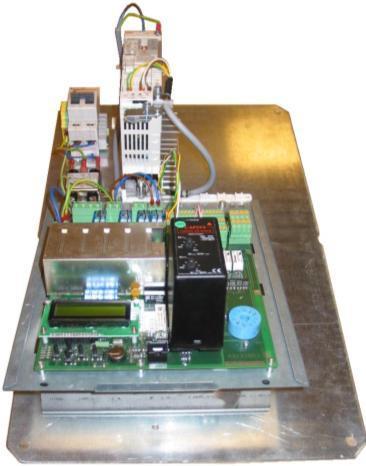

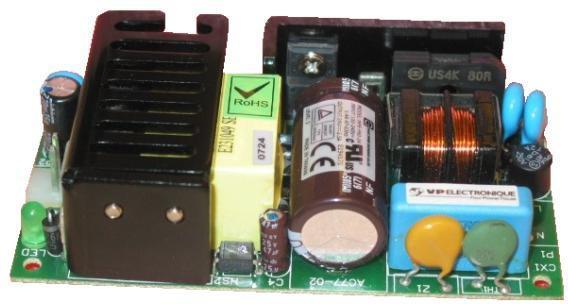

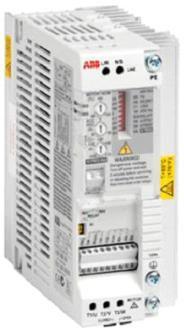

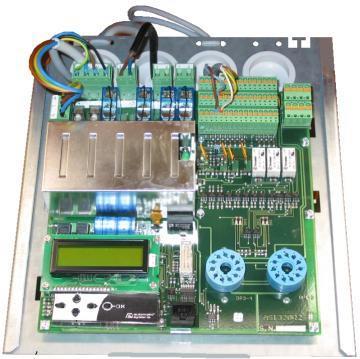

13 5 Logikkort AS Logikkort AS1320 Platta med logik AS1320, 230 V Platinize logical box Assembly AS V E/7103/947 Lokikkort AS1320 AS1320 logic board 120/230 V 0/7110/829 _TESTE Spänningsaggregat för logikkort AS1320 Power supply For AS1320 logic board VAC/24V 2.5 A 0/6980/303 Frekvensomvandlare Frequency inverter 230 V 0/7140/246 Reservdelsmanual BP Sida 12 (20)

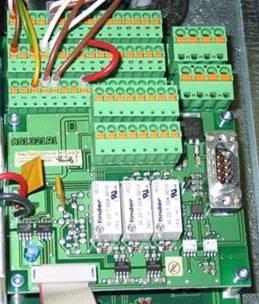

14 5 Logikkort AS1320 Strömbrytare 10A (automatsäkring) Circuit breaker 10A (automatic fuse) 0/2191/000 Logik AS1321 (tilläggskort) Interface board AS1321 (expansion board) E/7111/340 Logik AS1049 (trafikljus) Interface board AS1049 (traffic lights) E/7103/961 Relä 24V DC Relay 24V DC 0/7110/032 Nätfilter 5A 230 V Mains filter 5A 230 V 0/7110/583 Reservdelsmanual BP Sida 13 (20)

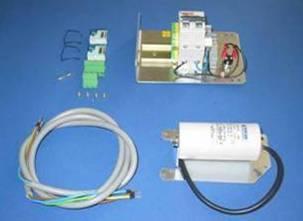

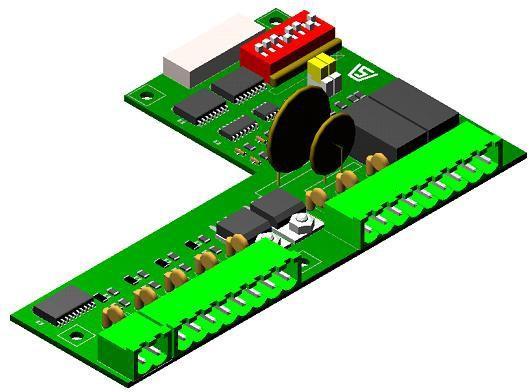

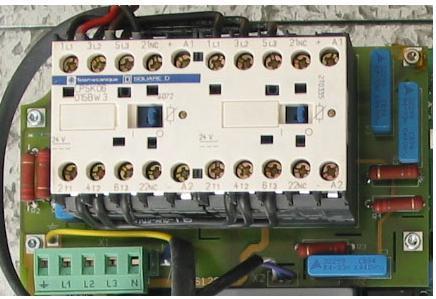

15 6 Reservdelar till logik D1 & A3, B3, C3 6 Reservdelar till logik D1 & A3, B3, C3 Termostat 10 A Thermostat 10 A 0/7110/095 Trefas motorkort AS1206 Triphase motor power board AS1206 E/7101/040 Enfas 230 V-kit för logikkort D1 Single phase 230 V kit for D1 logic board E/7101/395 Strömbrytare 6 A för logikkort D1 trefas Circuit breaker 6 A for D1 logic board tri 0/7101/353 Reservdelsmanual BP Sida 14 (20)

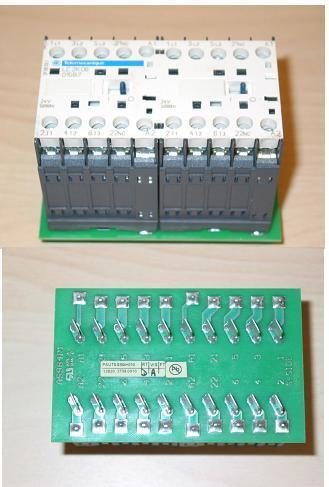

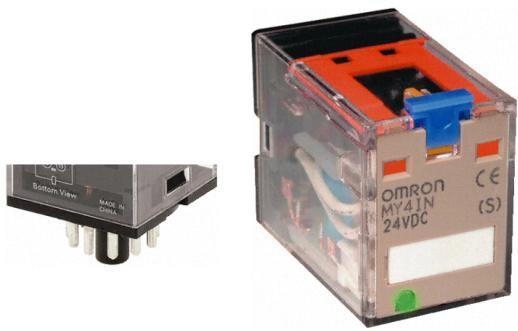

16 6 Reservdelar till logik D1 & A3, B3, C3 Strömbrytare 6 A för logikkort D1 enfas Circuit breaker 6 A for D1 logic board mono 0/7102/352 Säkring 3,15 A Fuse 3.15 A Säkring 0,1 A Fuse 0.1 A Säkring 1,0 A Fuse 1.0 A Säkring 6,3 A Fuse 6.3 A Relä 24V DC Relay 24V DC 0/2879/000 0/7110/054 0/2144/000 0/2880/000 0/2265/000 Interfacekort och omkopplingskontaktor Interface board and changeover contactor E/7100/453 Reservdelsmanual BP Sida 15 (20)

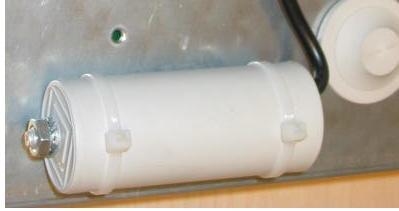

17 6 Reservdelar till logik D1 & A3, B3, C3 Strömbrytare 6 A Magneto-thermal circuit breaker 6 A 0/5329/003 Expansionkort Extension board AS1220 0/7110/083 Närvarodetektor, envägs Presence detector (1 way) 0/6950/500 Närvarodetektor, 2-vägs Presence detector (2 ways) 0/6920/698 Kondensator 40 µf CAPACITOR 40 µf 0/2430/040 Reservdelsmanual BP Sida 16 (20)

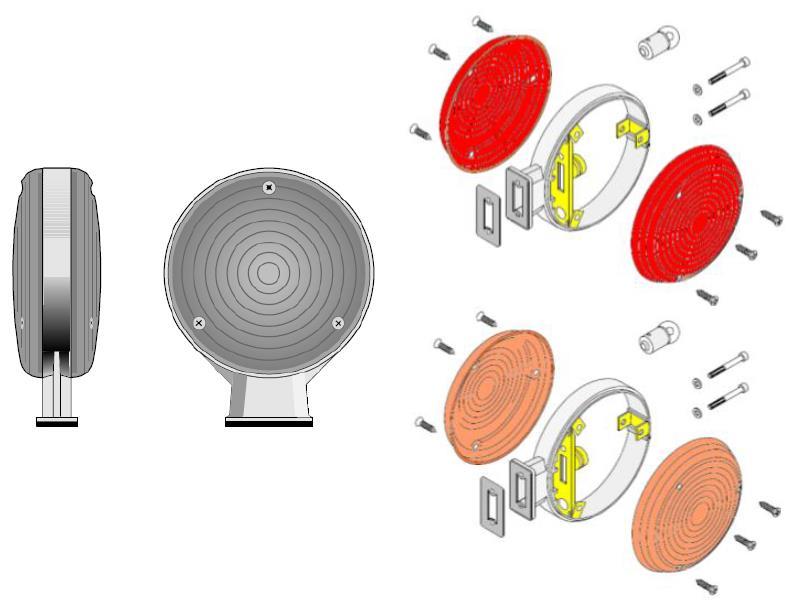

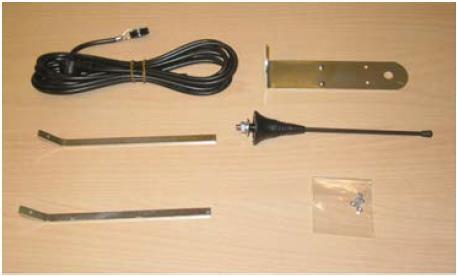

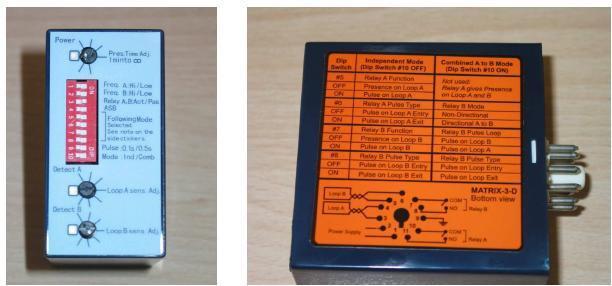

18 7 Tillval 7 Tillval Bild Beskrivning Art.nr Magnetslinga (omkrets 6 m, tilledare 5 m) Detection loop (perimeter 6 m, connection 5 m) E/0812/054 Magnetslinga (omkrets 10 m, tilledare 20 m) Detection loop (perimeter 10 m, connection 20 m) E/0812/059 Närvarodetektor, enkanals Presence detector (1 way) 0/7104/179 Närvarodetektor, 2- kanals Presence detector (2 ways) 0/7104/180 Pelare för IR-fotocell (RAL2000) Post for infrared (IR) cell (RAL2000) E/0657/659 Reservdelsmanual BP Sida 17 (20)

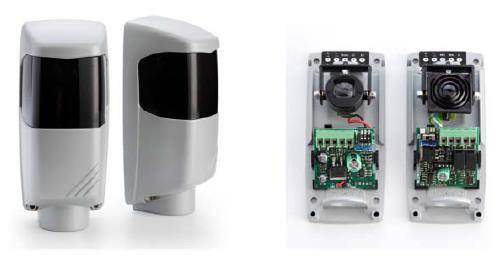

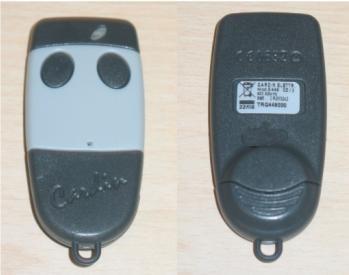

19 7 Tillval Bild Beskrivning Art.nr IR-fotocell (mottagare/sändare) IR cell (receiver/transmitter) E/7001/759 Radiosändare, 2-vägs Radio transmitter, 2 ways 0/7529/000 Radiomottagare (2- vägs) Radio receiver (2 ways) 0/7529/100 Radioantenn Radio antenna /6920/631 Potentialfri räknare med återställning Potential-free counter with reset function 0/7100/072 Reservdelsmanual BP Sida 18 (20)

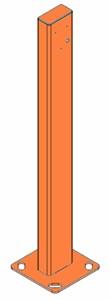

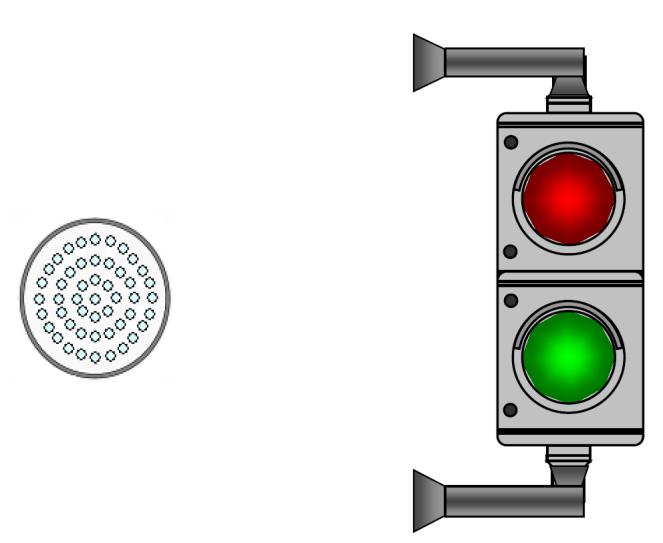

20 7 Tillval Bild Beskrivning Art.nr Stoppskylt (inkl. skruvar) Ø300 mm Stop sign (incl. screws) Ø300 mm SIG0870AB4 Trafikljus Ø200 Traffic light Ø200 E/6980/625 Förstärkt glödlampa för trafikljus Reinforced bulb for traffic lights 0/3131/060 Bilxljus, orange Amber flashing light 0/7110/310 Bomljus, LED-modul med 24 röda dioder Boom lighting module 24 red LEDs 0/7140/291 Reservdelsmanual BP Sida 19 (20)

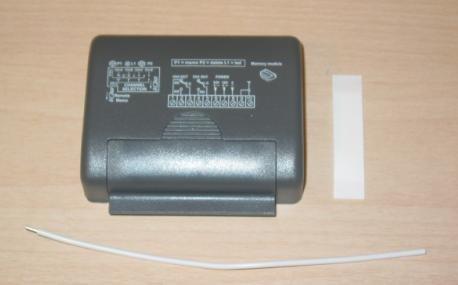

21 7 Tillval Bild Beskrivning Art.nr Tryckknappslåda, en knapp Push button box, 1 button 0/7101/253 Tryckknappslåda, två knappar Push button box, 2 buttons 0/7101/255 Tryckknappslåda, tre knappar Push button box, 3 buttons 0/7101/257 Tryckknappslåda, två knappar och en trelägesomkopplare Push button box, 2 buttons and 1 threeposition switch E/7000/350 Nyckelbrytare, 2-läges Key switch, 2 positions 0/7101/263 Nyckelbrytare, 3-läges Key switch, 3 positions 0/7101/264 Reservdelsmanual BP Sida 20 (20)
