1 Byggnader i balans det unika valet mellan profiler, design, färg och material - Nu med ännu fler valmöjligheter!

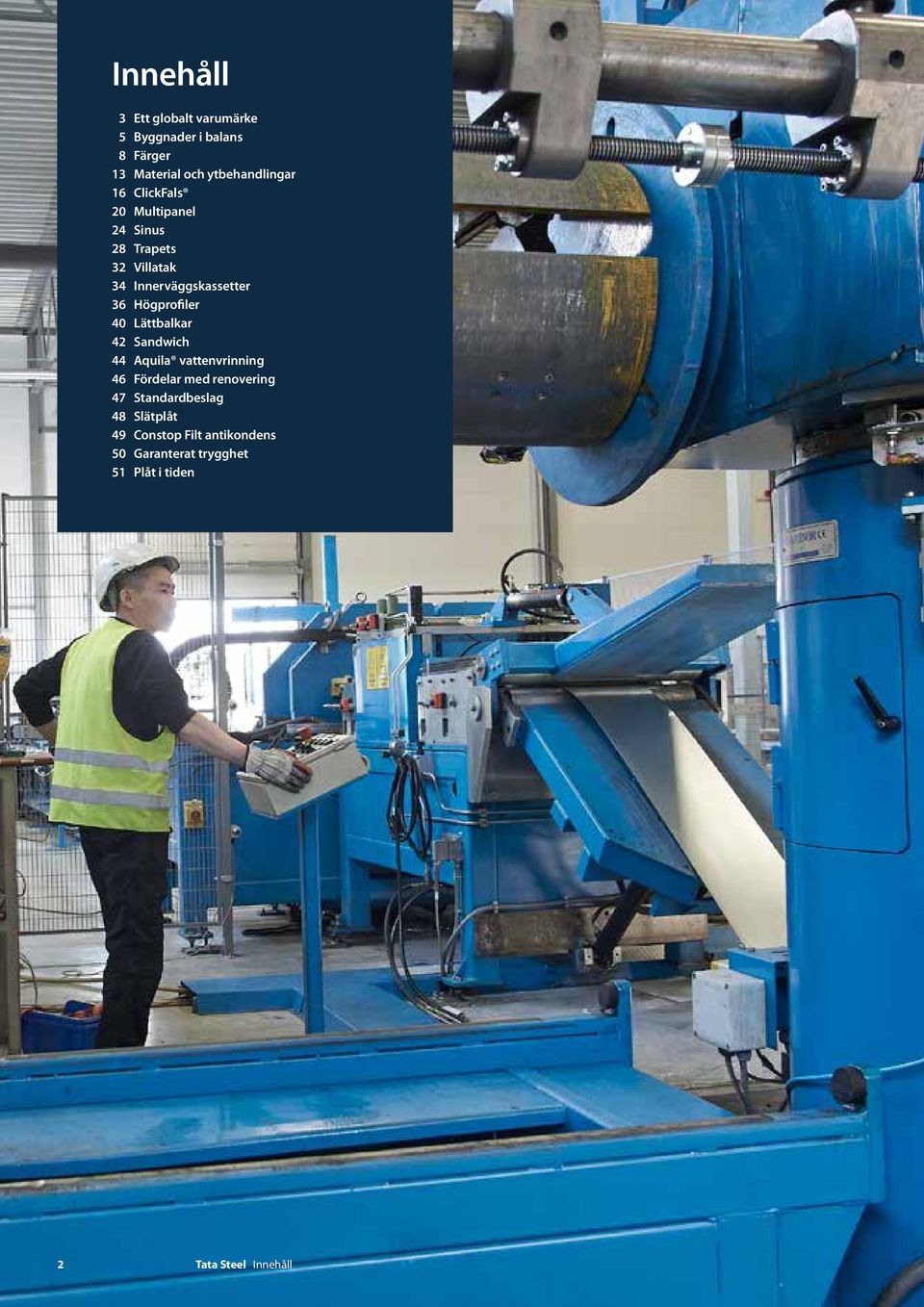

2 Innehåll 3 Ett globalt varumärke 5 Byggnader i balans 8 Färger 13 Material och ytbehandlingar 16 ClickFals 20 Multipanel 24 Sinus 28 Trapets 32 Villatak 34 Innerväggskassetter 36 Högprofiler 40 Lättbalkar 42 Sandwich 44 Aquila vattenvrinning 46 Fördelar med renovering 47 Standardbeslag 48 Slätplåt 49 Constop Filt antikondens 50 Garanterat trygghet 51 Plåt i tiden 2 Tata Steel Innehåll

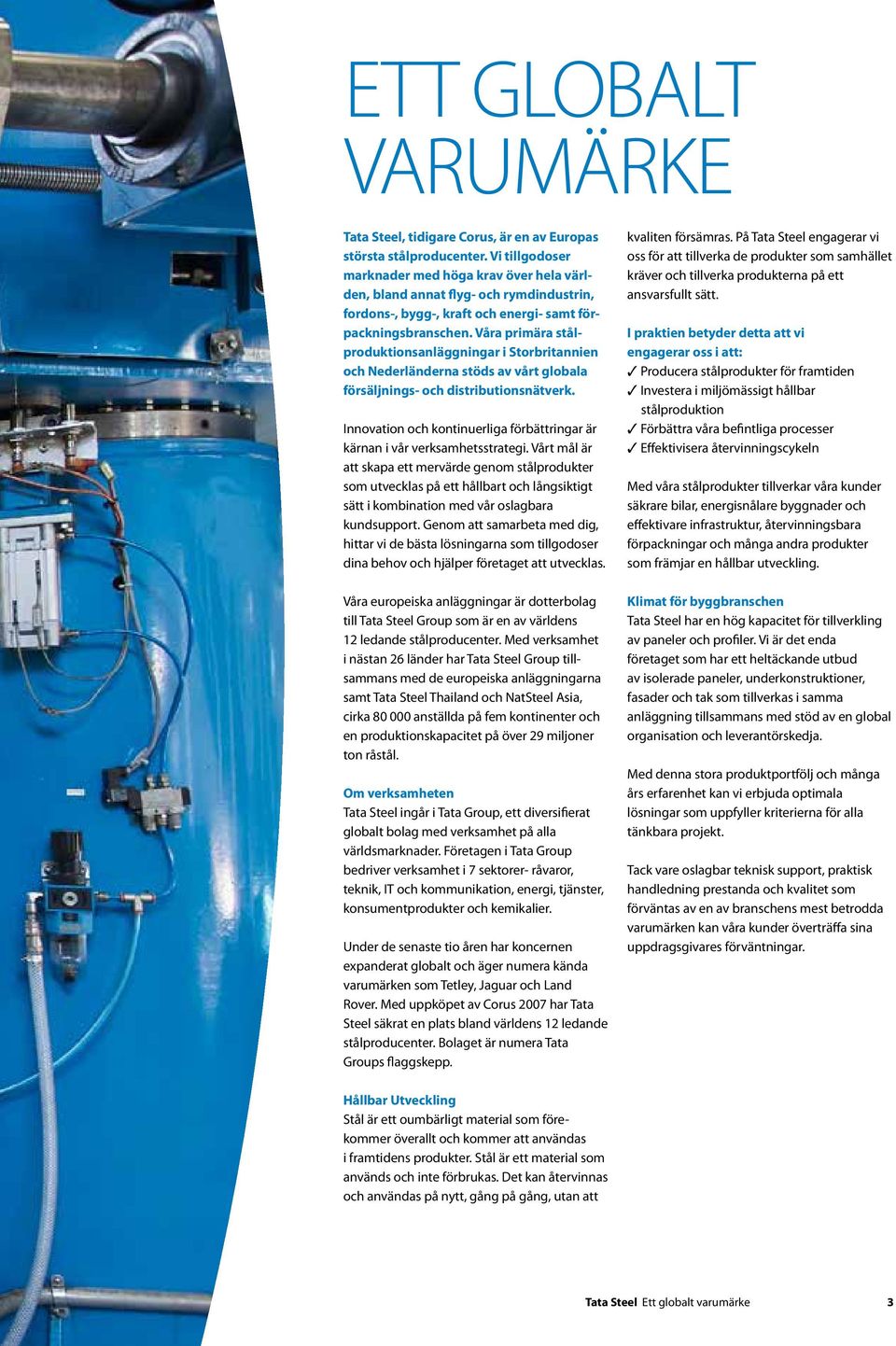

3 Ett globalt varumärke Tata Steel, tidigare Corus, är en av Europas största stålproducenter. Vi tillgodoser marknader med höga krav över hela världen, bland annat flyg- och rymdindustrin, fordons-, bygg-, kraft och energi- samt förpackningsbranschen. Våra primära stålproduktionsanläggningar i Storbritannien och Nederländerna stöds av vårt globala försäljnings- och distributionsnätverk. Innovation och kontinuerliga förbättringar är kärnan i vår verksamhetsstrategi. Vårt mål är att skapa ett mervärde genom stålprodukter som utvecklas på ett hållbart och långsiktigt sätt i kombination med vår oslagbara kundsupport. Genom att samarbeta med dig, hittar vi de bästa lösningarna som tillgodoser dina behov och hjälper företaget att utvecklas. Våra europeiska anläggningar är dotterbolag till Tata Steel Group som är en av världens 12 ledande stålproducenter. Med verksamhet i nästan 26 länder har Tata Steel Group tillsammans med de europeiska anläggningarna samt Tata Steel Thailand och NatSteel Asia, cirka anställda på fem kontinenter och en produktionskapacitet på över 29 miljoner ton råstål. Om verksamheten Tata Steel ingår i Tata Group, ett diversifierat globalt bolag med verksamhet på alla världsmarknader. Företagen i Tata Group bedriver verksamhet i 7 sektorer- råvaror, teknik, IT och kommunikation, energi, tjänster, konsumentprodukter och kemikalier. Under de senaste tio åren har koncernen expanderat globalt och äger numera kända varumärken som Tetley, Jaguar och Land Rover. Med uppköpet av Corus 2007 har Tata Steel säkrat en plats bland världens 12 ledande stålproducenter. Bolaget är numera Tata Groups flaggskepp. kvaliten försämras. På Tata Steel engagerar vi oss för att tillverka de produkter som samhället kräver och tillverka produkterna på ett ansvarsfullt sätt. I praktien betyder detta att vi engagerar oss i att: Producera stålprodukter för framtiden Investera i miljömässigt hållbar stålproduktion Förbättra våra befintliga processer Effektivisera återvinningscykeln Med våra stålprodukter tillverkar våra kunder säkrare bilar, energisnålare byggnader och effektivare infrastruktur, återvinningsbara förpackningar och många andra produkter som främjar en hållbar utveckling. Klimat för byggbranschen Tata Steel har en hög kapacitet för tillverkling av paneler och profiler. Vi är det enda företaget som har ett heltäckande utbud av isolerade paneler, underkonstruktioner, fasader och tak som tillverkas i samma anläggning tillsammans med stöd av en global organisation och leverantörskedja. Med denna stora produktportfölj och många års erfarenhet kan vi erbjuda optimala lösningar som uppfyller kriterierna för alla tänkbara projekt. Tack vare oslagbar teknisk support, praktisk handledning prestanda och kvalitet som förväntas av en av branschens mest betrodda varumärken kan våra kunder överträffa sina uppdragsgivares förväntningar. Hållbar Utveckling Stål är ett oumbärligt material som förekommer överallt och kommer att användas i framtidens produkter. Stål är ett material som används och inte förbrukas. Det kan återvinnas och användas på nytt, gång på gång, utan att Tata Steel Ett globalt varumärke 3

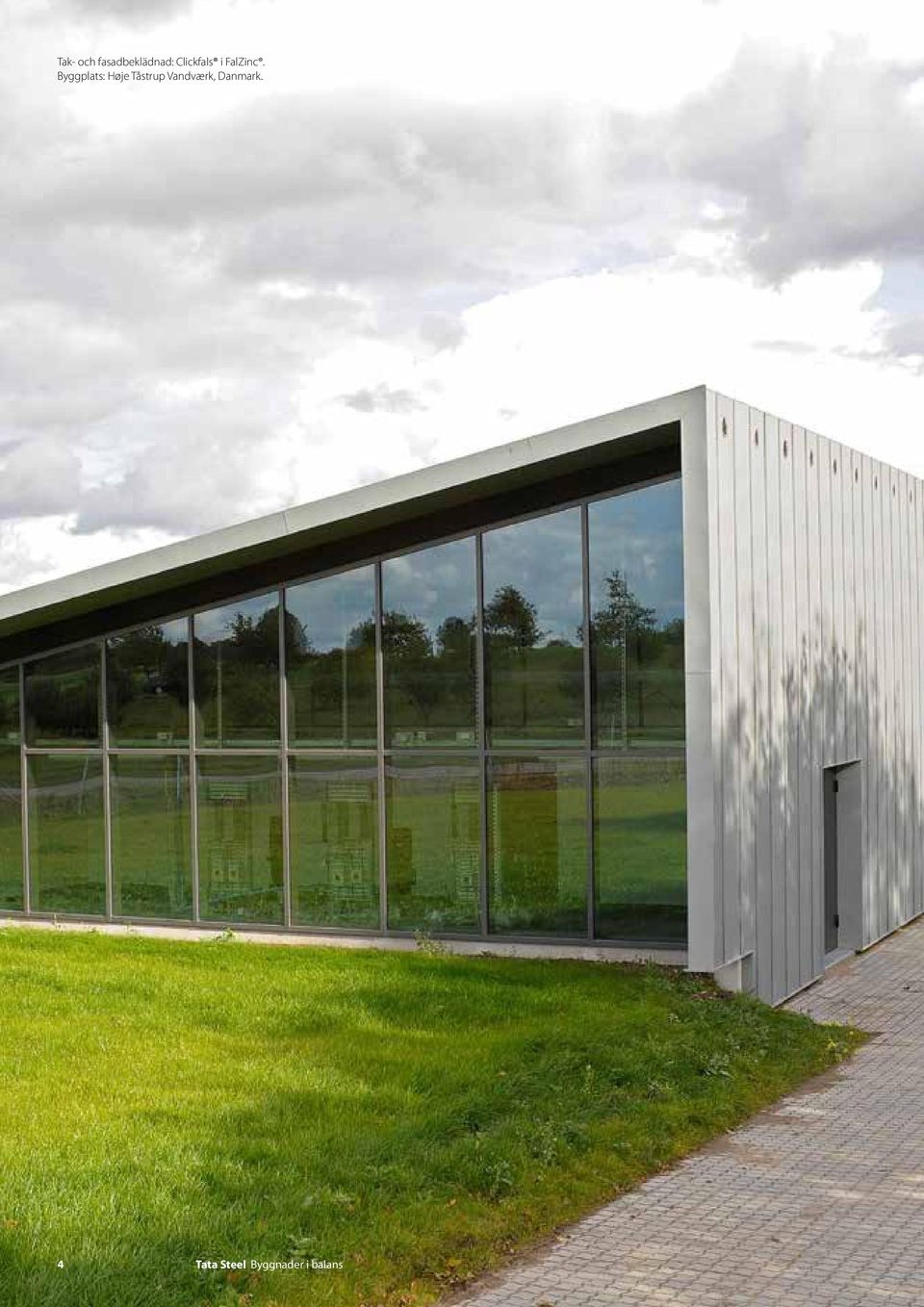

4 Tak- och fasadbeklädnad: Clickfals i FalZinc. Byggplats: Høje Tåstrup Vandværk, Danmark. 4 Tata Steel Byggnader i balans

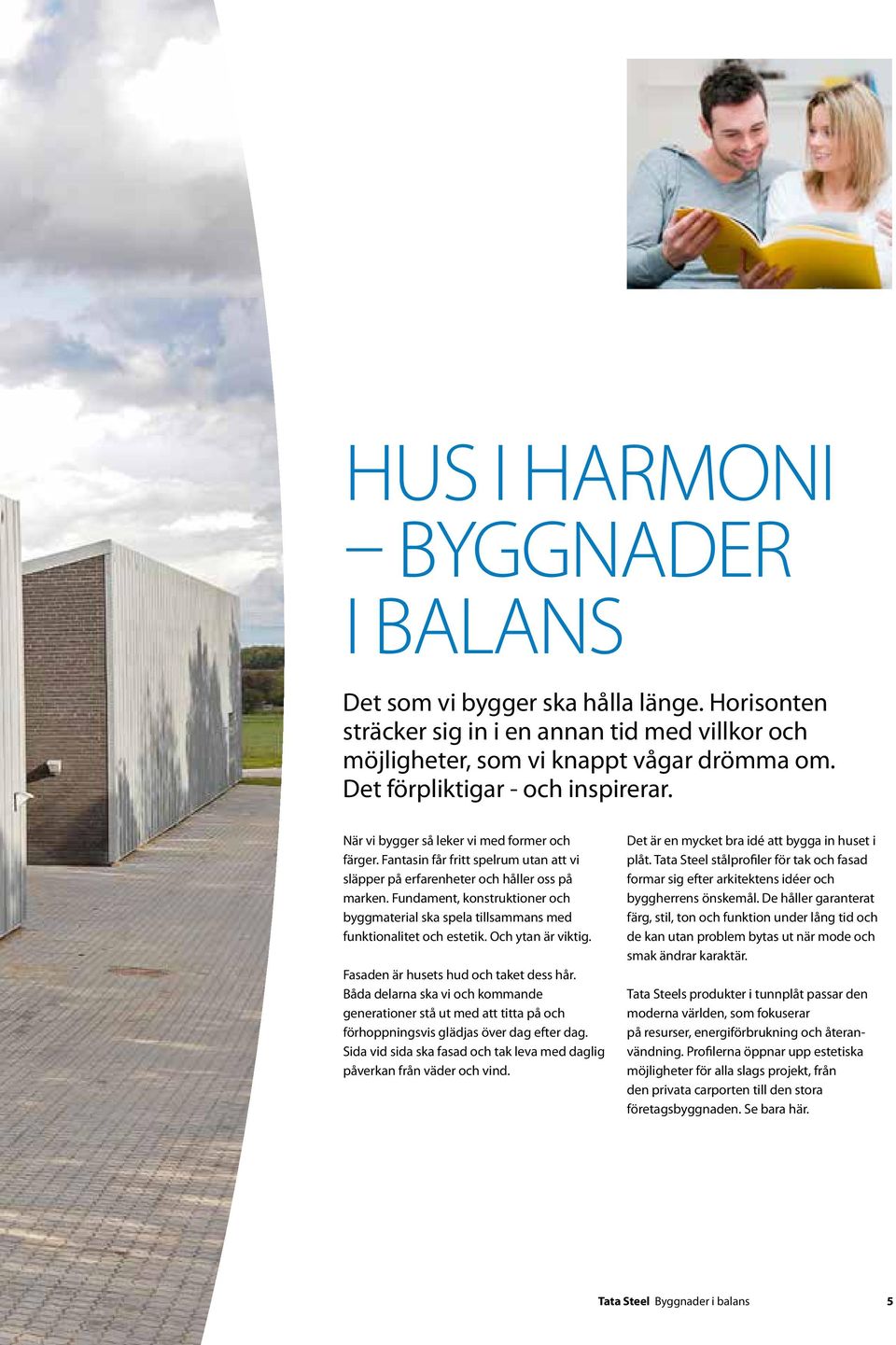

5 Hus i harmoni byggnader i balans Det som vi bygger ska hålla länge. Horisonten sträcker sig in i en annan tid med villkor och möjligheter, som vi knappt vågar drömma om. Det förpliktigar - och inspirerar. När vi bygger så leker vi med former och färger. Fantasin får fritt spelrum utan att vi släpper på erfarenheter och håller oss på marken. Fundament, konstruktioner och byggmaterial ska spela tillsammans med funktionalitet och estetik. Och ytan är viktig. Fasaden är husets hud och taket dess hår. Båda delarna ska vi och kommande generationer stå ut med att titta på och förhoppningsvis glädjas över dag efter dag. Sida vid sida ska fasad och tak leva med daglig påverkan från väder och vind. Det är en mycket bra idé att bygga in huset i plåt. Tata Steel stålprofiler för tak och fasad formar sig efter arkitektens idéer och byggherrens önskemål. De håller garanterat färg, stil, ton och funktion under lång tid och de kan utan problem bytas ut när mode och smak ändrar karaktär. Tata Steels produkter i tunnplåt passar den moderna världen, som fokuserar på resurser, energiförbrukning och återanvändning. Profilerna öppnar upp estetiska möjligheter för alla slags projekt, från den privata carporten till den stora företagsbyggnaden. Se bara här. Tata Steel Byggnader i balans 5

6 "Som barn är alla konstnärer. Det svåra ligger i att förbli konstnär som vuxen" Picasso Ibland måste en fasad vara fräck för att fungera. En institution måste kanske plockas ner så att vanliga människor kan känna att de är på samma våglängd. Olika färgsammansättningar kombinerat med runda former kan till och med väcka nyfikenheten så att man får lust att utforska det tunnformade lekhuset. En stilfull produktionshall står sig bättre genom att hålla på värdigheten. Fasaden krackelerar inte när två avstämda nyanser i grått möts i harmoniskt uppdelade fält. Den stålbeklädda strukturen har inspirerats av traditionell klinkersbeläggning, men kräver inget underhåll. Tata Steel har hela färgpaletten och en hel solfjäder med material och produkter att erbjuda. De testade profilerna kan anpassas efter arkitektens önskemål och idéer. Också anpassningen av sinusprofilernas bågforming om det ska vara en gång emellan. Konsten är att blanda färger och former så att byggnaden får utrycka det som är unikt för varje byggnadstillfälle. I den processen är Tata Steel en medspelare med mycket få begränsningar. 6 Tata Steel

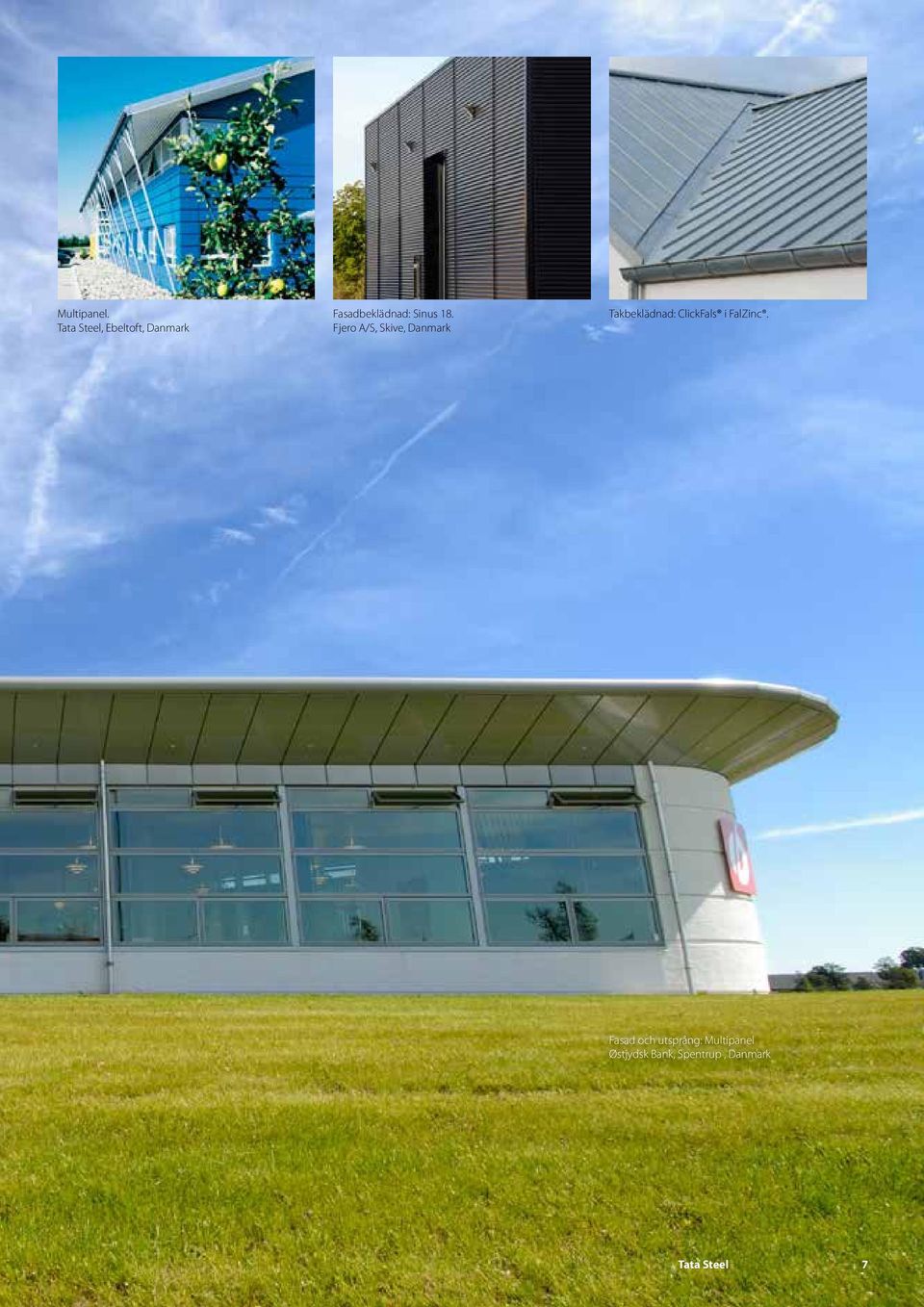

7 Multipanel. Tata Steel, Ebeltoft, Danmark Fasadbeklädnad: Sinus 18. Fjero A/S, Skive, Danmark Takbeklädnad: ClickFals i FalZinc. Fasad och utsprång: Multipanel Østjydsk Bank, Spentrup, Danmark Tata Steel 7

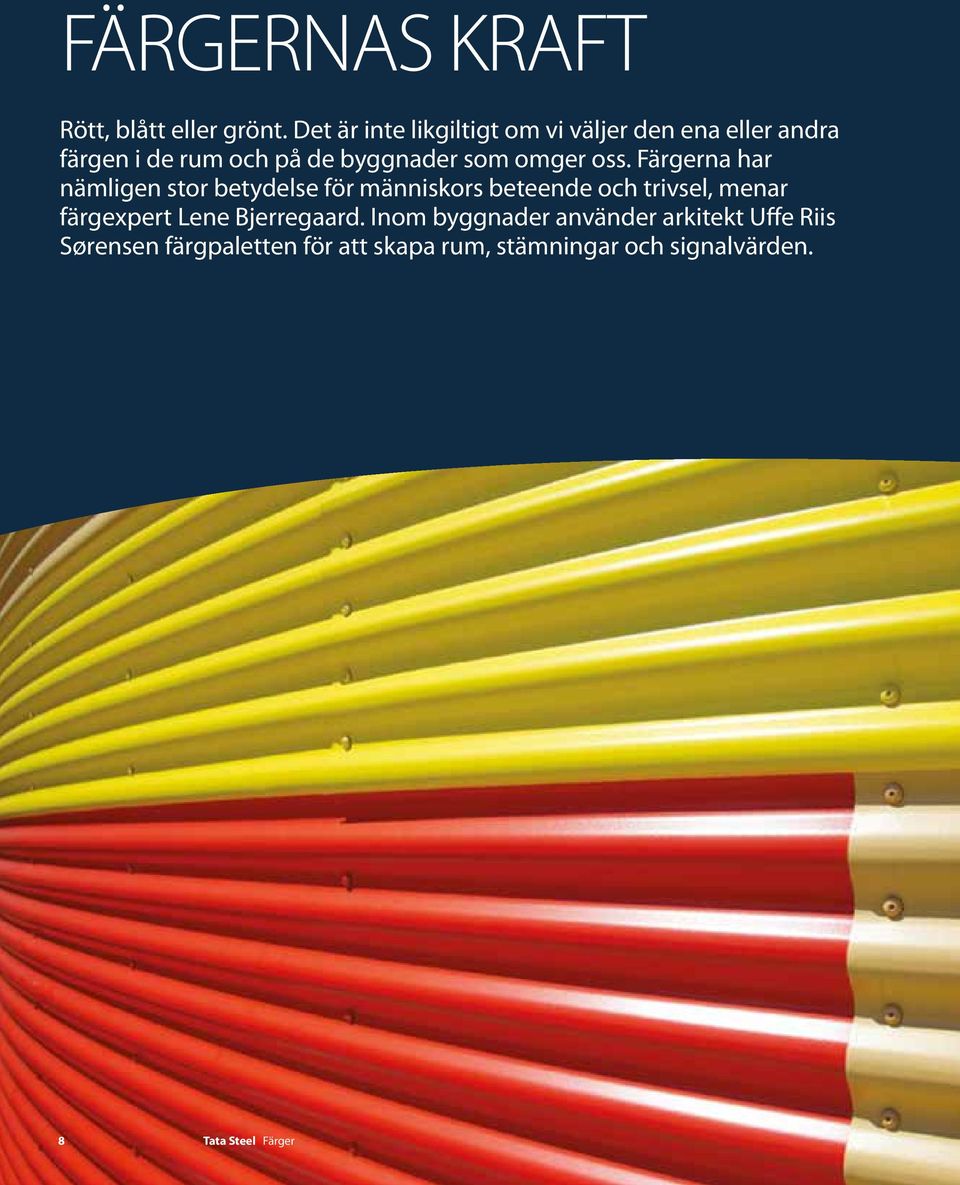

8 Färgernas kraft Rött, blått eller grönt. Det är inte likgiltigt om vi väljer den ena eller andra färgen i de rum och på de byggnader som omger oss. Färgerna har nämligen stor betydelse för människors beteende och trivsel, menar färgexpert Lene Bjerregaard. Inom byggnader använder arkitekt Uffe Riis Sørensen färgpaletten för att skapa rum, stämningar och signalvärden. 8 Tata Steel Färger

9 Av Marlene Grøftehauge I London ligger bron Blackfriars Bridge, som var beryktad för de många självmorden. Ursprungligen var brons färg svart, men när man skulle renovera den målades den i stället mörkgrön. Till allas stora överraskning minskade andelen självmord med en tredjedel. Exemplet kommer från Lene Bjerregaard, som är expert på färgpsykologi och ägare till LB-Colourconsult. För mig är det inte överraskande att andelen självmord minskade genom att man målade om bron. Färger påverkar vår sinnesstämning, vårt humör och omedvetna beteende. Därför är det viktigt att vara medveten om färgerna säger hon. Lene Bjerregaard har forskat i färgernas betydelse i mer än 25 år och hennes resultat visar med all tydlighet att människor har olika färgbehov. Vissa får energi av rött, medan andra blir stressade av rött. En undersökning från USA visade att om man målade ett kontor helt rött blev de snabba och effektiva medarbetarna ännu effektivare men gjorde flera fel. I motsats blev de lugnare medarbetarna mer effektiva genom att arbeta i ett rum med blå eller gröna färger. Det stämmer väl med min forskning. Vi är olika som människor och trivs därför med olika färger, säger hon. Vill man själv hitta en passande färg till exempel för en fasad eller en byggnadsdetalj är det förmodligen inte tillräckligt att studera färgerna i katalogen hos Tata Steel. Som expert uppmanar Lene Bjerregaard naturligtvis att betala för professionell hjälp till färgvalet, men man kan även testa färgernas effekt genom att beställa färgprover i relevant profil och sätta upp den på eller i byggnaden. Om färgen verkar för stark eller fel är det bara att ta bort den och sätta upp en annan. Det handlar om att vara öppen och känna efter. När man provar sig fram ser man snabbt vilken effekt en färg har, säger färgexperten. Färger med liv och glädje Inom arkitektur och byggnation är färger också viktiga. I varje fall om man frågar arkitekt Uffe Riis Sørensen, som fick i uppgift att rita och färgsätta det kollektivboendet Sedenhuse i Odense som utgör den trygga ramen om vardagen för 40 utvecklingsstörda unga människor. Här välkomnas man av en enorm, färgrik multitank uppbyggd av sinusplåtar från Tata Steel. - Färgerna har valts utifrån användargruppens behov. Den gula har glädjen även om det är vinter. Den röda utstrålar värme och den beige stödjer färgen på tegelstenen bredvid. Multitanken ska ha ett signalvärde och understryka att detta inte är något tråkigt hus. Färgerna utstrålar glädje och liv, berättar Uffe Riis Sørensen, som lyckades så bra med färgsättningen att han själv och kollegorna från arkitektfirma A/S Hune och Elkjær vann Farveprisen Det delas ut av branschorganisationen Danske Malermestre. Redan när Uffe Riis Sørensen sätter sig för att rita funderar han väl igenom vad han ska använda. Och här ingår alltid färgerna så att de till sist kan skapa den helt rätta stämningen för användarna. Det har funnits en tendens till att färgerna har förbisetts som arkitektoniskt medel, men jag tror att de är på väg tillbaka, menar Uffe Riis Sørensen. "Färger påverkar vår sinnesstämning, vårt humör och omedvetna beteende. Därför är det viktigt att vara medveten om färgerna" Tata Steel Färger 9

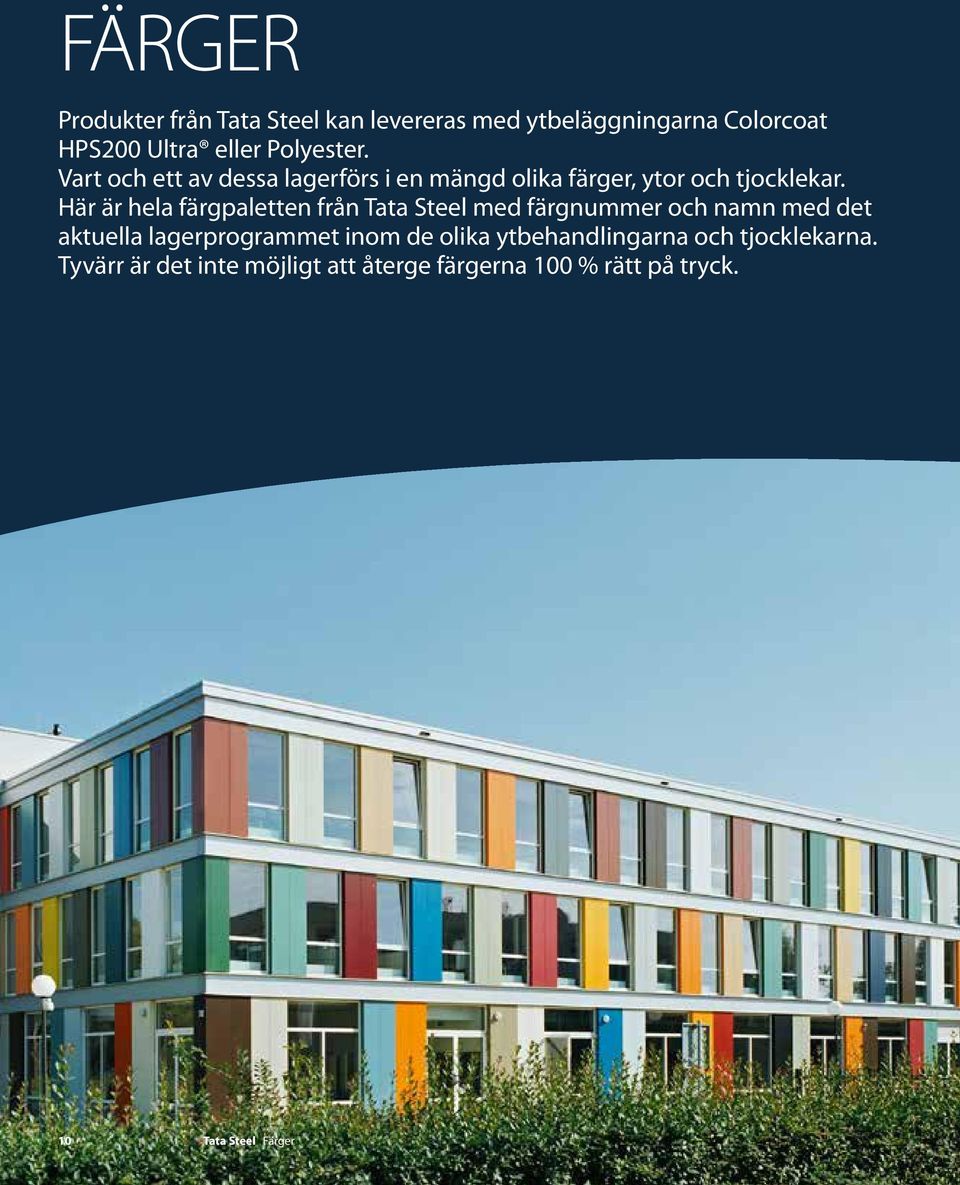

10 Färger Produkter från Tata Steel kan levereras med ytbeläggningarna Colorcoat HPS200 Ultra eller Polyester. Vart och ett av dessa lagerförs i en mängd olika färger, ytor och tjocklekar. Här är hela färgpaletten från Tata Steel med färgnummer och namn med det aktuella lagerprogrammet inom de olika ytbehandlingarna och tjocklekarna. Tyvärr är det inte möjligt att återge färgerna 100 % rätt på tryck. 10 Tata Steel Färger

11 µm Colorcoat Colorcoat PE 25 Colorcoat PE15 Lagerförs Svart 505 hos Tata Steel Antrasit 511 Indigoblå HPS Ultra (polyester) Antikblå 331 (polyester) Alla Ral/NCS-nummer RAL 9005 anger närmast möjlig färg. RAL Man 7016 kan dock alltid beställa RAL 5001 RAL 5024 provplåtar Antrasit med de önskade färgerna och kvaliteterna från Tata Steel. Plåttjocklek i mm NCS 9500-N 511 NCS Indigoblå 8005-B20G 315 NCS Antikblå 6030-B10G 331 NCS 4030-B10G en klassisk och RAL 7016 RAL 5001 RAL 5024 Kod Klass* Färg/Color RAL/NCS 0,40 0,50 0,60 0,40 0,50 0,60 0,70 0,75 1,00 0,90 NCS 8005-B20G NCS 6030-B10G NCS 4030-B10G 121 Bambu rger. Polyester har 10 års garanti och 125 är en klassisk och Gul RAL 1002 ardsortiment. 131 Beige RAL 1014 RAL Burano S 5540-Y90R Mörkröd RAL Gul Beige 131 Barn Red Gåsvingegrå 521 RAL 1002 RAL 1014 RAL 7038 NCS Beige 2040-Y10R Gåsvingegrå NCS Röd 2010-Y10R 521 RAL 3013 Gråvit 541 Tegelröd RAL RAL 7038 RAL 3013 RAL NCS 2010-Y10R Petra S 2070-Y90R NCS 1402-G83Y RAL 8004 NCS 5040-Y70R e. Gåsvingegrå 521 RAL 7038 Vit 545 RAL 9010 NCS 0502-B CS-nummer är närmast förekommande. S 3560-Y90R 225 Signalröd 305 Skifferblå Röd 215 Tegelröd 615 RAL 3013 RAL 8004 RAL 5003 NCS 4050-Y80R 311 NCS Sargassoblå 5040-Y70R S 5540-R90B 315 Indigoblå RAL 5001 Oceanblå RAL Skogsgrön Ocean Silver Blue 527 S 6030-B10G Vit 545 RAL 6003 Olivgrön RAL 9006 RAL RAL 9010 NCS Silver 6020-G30Y Olive Vit Green 545 S 7010-G50Y NCS 0502-B Antikblå RAL Mörkgrön RAL 9010 RAL RAL 5024 Juniper NCS 0502-B Green S 8010-G30Y NCS 4030-B10G 413 Skogsgrön Klassisk grön RAL 6002 Ev färgavvikelse Indigoblå 315 kan förekomma 415 av trycktekniska Antikblå skäl. 331 RAL-resp NCS-nummer är närmast förekommande. Heritage Green S 5540-G20Y RAL 5001 RAL 5024 Svart RAL 9005 ma av trycktekniska NCS 6030-B10G skäl. RAL-resp 505 NCS-nummer är NCS Black närmast 4030-B10G förekommande. Antrasit RAL Anthracite 05 Merlingrå RAL Merlin Grey S 6502-G Gåsvingegrå RAL Goosewing Grey Gråvit 541 RAL 9002 NCS 1402-G83Y Övriga Gråvit 541 RAL 9002 NCS 1402-G83Y S 9000-N S 7502-B S 2502-Y 523 Mörk silver RAL Silver Ral 9006 Gråvit Gråvit 541 RAL Hamlet RAL 9002 S 1002-Y 543 NCS Ren 1402-G83Y vit RAL 9010 Vit White 605 Mocca RAL RAL 9003 S 0502-B50G Van Dyke brun RAL Van Dyke Brown S 8010-Y30R 615 Tegelröd RAL Rödbrun RAL S 5040-Y80R 621 Terrakotta RAL S 5040-Y80R 625 Brunröd BS S Champinjon Mushroom RAL S 3010-Y Plåttjocklek i mm 0,50 0,60 0,65 0,70 0,75 0,80 1,00 1,25 1,50 2,00 2,50 3,00 FalZinc 1) Aluzink 1) Galvaniserad 1) 1) 1) 1) 1) 1) Signature-färger. Classic- och mattfärger. Kontakt Tata Steel säljavdelning om bredd. Tata Steel Färger 11

12 12 Tata Steel Material och ytbehandlingar

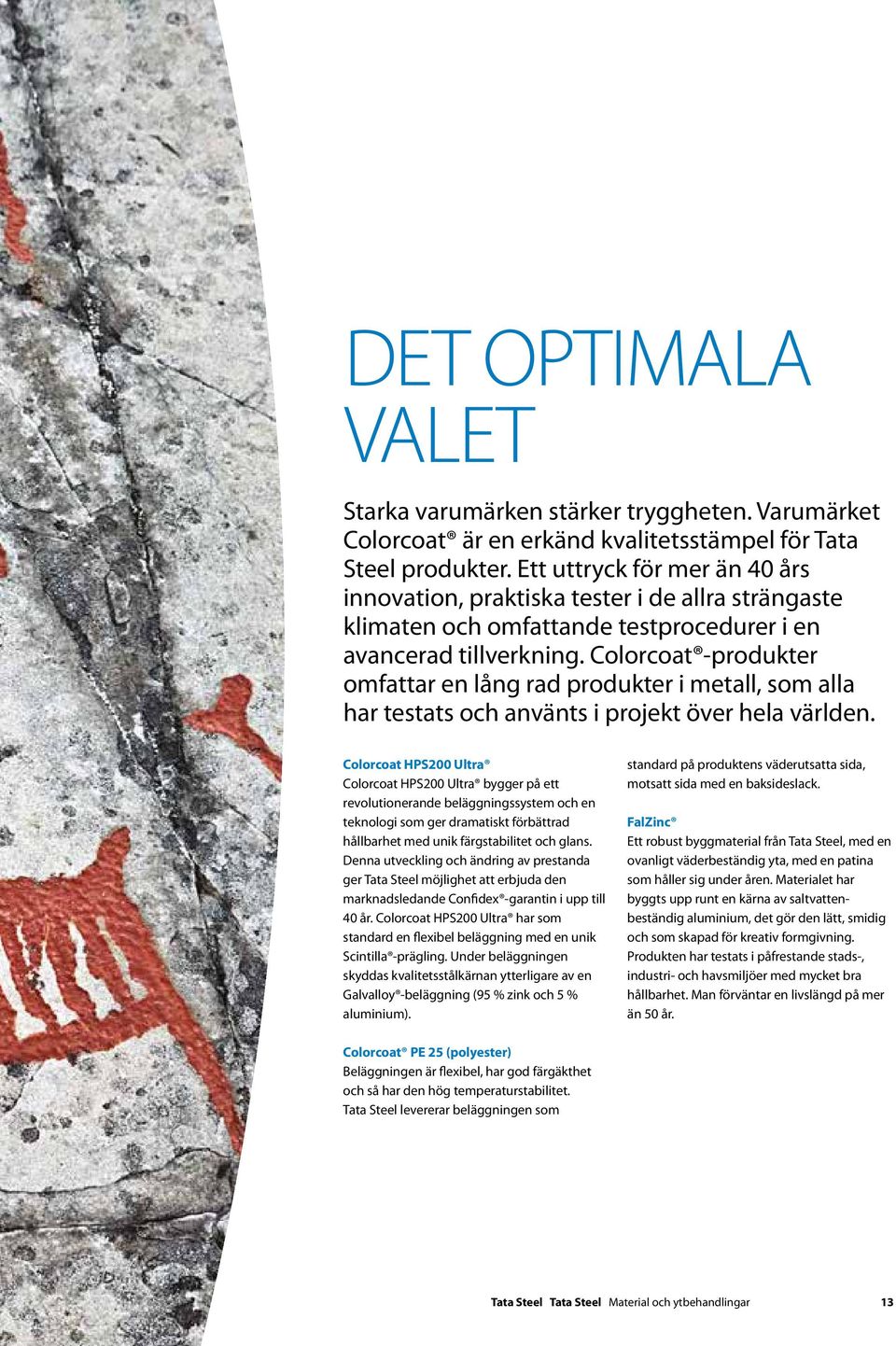

13 DET optimala valet Starka varumärken stärker tryggheten. Varumärket Colorcoat är en erkänd kvalitetsstämpel för Tata Steel produkter. Ett uttryck för mer än 40 års innovation, praktiska tester i de allra strängaste klimaten och omfattande testprocedurer i en avancerad tillverkning. Colorcoat -produkter omfattar en lång rad produkter i metall, som alla har testats och använts i projekt över hela världen. Colorcoat HPS200 Ultra Colorcoat HPS200 Ultra bygger på ett revolutionerande beläggningssystem och en teknologi som ger dramatiskt förbättrad hållbarhet med unik färgstabilitet och glans. Denna utveckling och ändring av prestanda ger Tata Steel möjlighet att erbjuda den marknadsledande Confidex -garantin i upp till 40 år. Colorcoat HPS200 Ultra har som standard en flexibel beläggning med en unik Scintilla -prägling. Under beläggningen skyddas kvalitetsstål kärnan ytterligare av en Galvalloy -beläggning (95 % zink och 5 % aluminium). standard på produktens väderutsatta sida, motsatt sida med en baksideslack. FalZinc Ett robust byggmaterial från Tata Steel, med en ovanligt väderbeständig yta, med en patina som håller sig under åren. Materialet har byggts upp runt en kärna av saltvattenbeständig aluminium, det gör den lätt, smidig och som skapad för kreativ formgivning. Produkten har testats i påfrestande stads-, industri- och havsmiljöer med mycket bra hållbarhet. Man förväntar en livslängd på mer än 50 år. Colorcoat PE 25 (polyester) Beläggningen är flexibel, har god färgäkthet och så har den hög temperaturstabilitet. Tata Steel levererar beläggningen som Tata Steel Tata Steel Material och ytbehandlingar 13

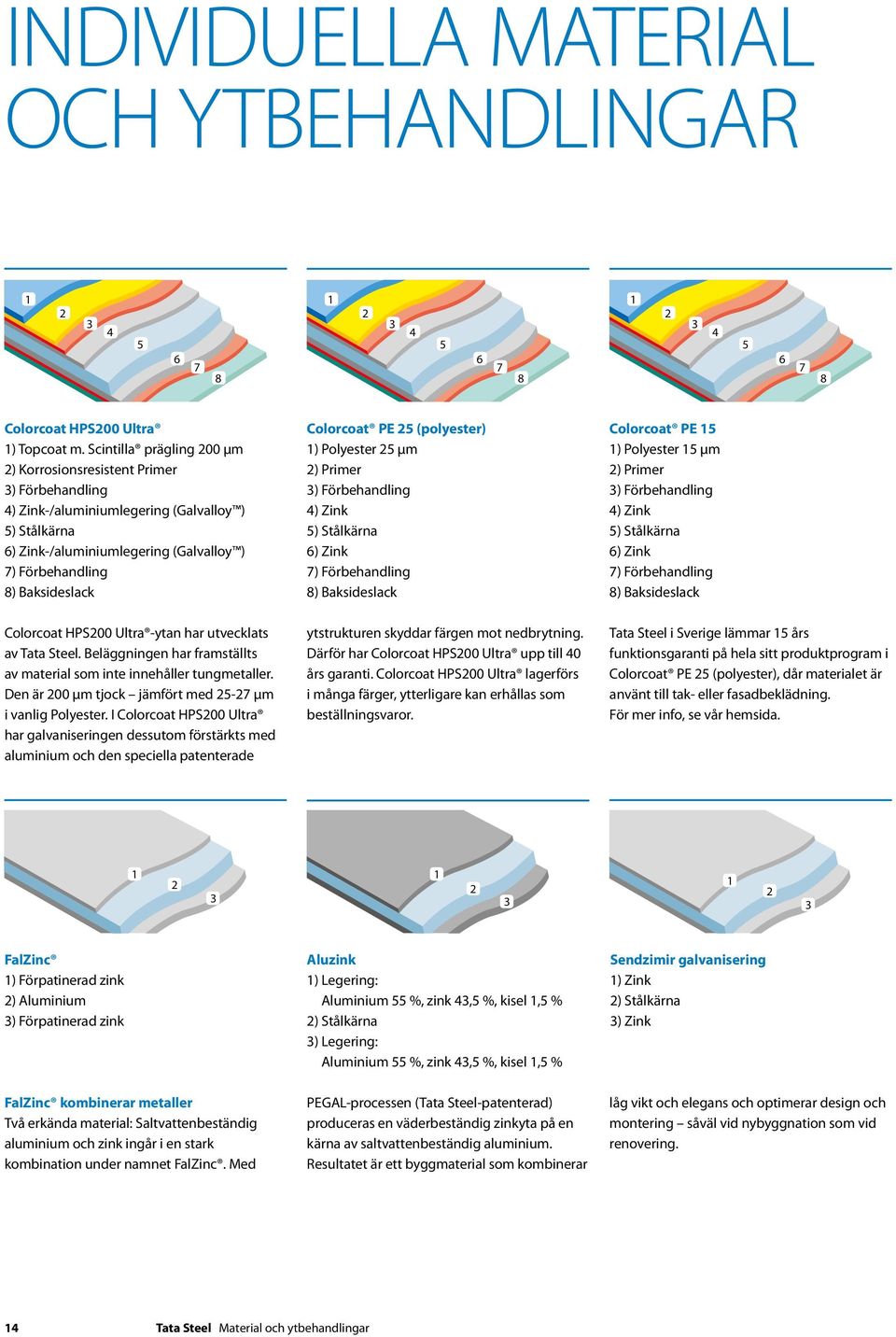

14 Individuella Material och ytbehandlingar Colorcoat HPS200 Ultra 1) Topcoat m. Scintilla prägling 200 μm 2) Korrosionsresistent Primer 3) Förbehandling 4) Zink-/aluminiumlegering (Galvalloy ) 5) Stålkärna 6) Zink-/aluminiumlegering (Galvalloy ) 7) Förbehandling 8) Baksideslack Colorcoat PE 25 (polyester) 1) Polyester 25 μm 2) Primer 3) Förbehandling 4) Zink 5) Stålkärna 6) Zink 7) Förbehandling 8) Baksideslack Colorcoat PE 15 1) Polyester 15 μm 2) Primer 3) Förbehandling 4) Zink 5) Stålkärna 6) Zink 7) Förbehandling 8) Baksideslack Colorcoat HPS200 Ultra -ytan har utvecklats av Tata Steel. Beläggningen har framställts av material som inte innehåller tungmetaller. Den är 200 μm tjock jämfört med μm i vanlig Polyester. I Colorcoat HPS200 Ultra har galvaniseringen dessutom förstärkts med aluminium och den speciella patenterade ytstrukturen skyddar färgen mot nedbrytning. Därför har Colorcoat HPS200 Ultra upp till 40 års garanti. Colorcoat HPS200 Ultra lagerförs i många färger, ytterligare kan erhållas som beställningsvaror. Tata Steel i Sverige lämmar 15 års funktionsgaranti på hela sitt produktprogram i Colorcoat PE 25 (polyester), dår materialet är använt till tak- eller fasadbeklädning. För mer info, se vår hemsida FalZinc 1) Förpatinerad zink 2) Aluminium 3) Förpatinerad zink Aluzink 1) Legering: Aluminium 55 %, zink 43,5 %, kisel 1,5 % 2) Stålkärna 3) Legering: Aluminium 55 %, zink 43,5 %, kisel 1,5 % Sendzimir galvanisering 1) Zink 2) Stålkärna 3) Zink FalZinc kombinerar metaller Två erkända material: Saltvattenbeständig aluminium och zink ingår i en stark kombination under namnet FalZinc. Med PEGAL-processen (Tata Steel-patenterad) produceras en väderbeständig zinkyta på en kärna av saltvattenbeständig aluminium. Resultatet är ett byggmaterial som kombinerar låg vikt och elegans och optimerar design och montering såväl vid nybyggnation som vid renovering. 14 Tata Steel Material och ytbehandlingar

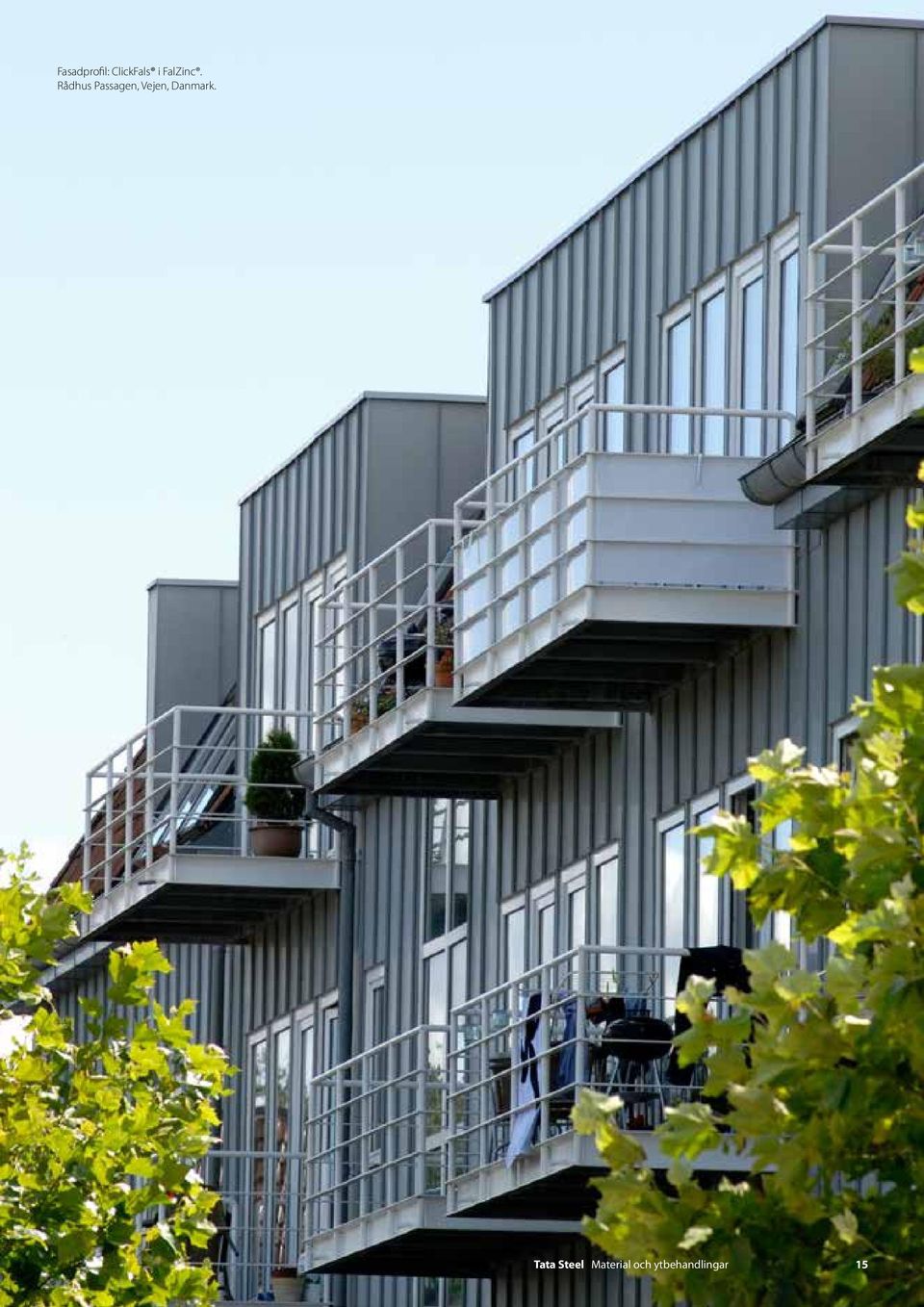

15 Fasadprofil: ClickFals i FalZinc. Rådhus Passagen, Vejen, Danmark. Tata Steel Material och ytbehandlingar 15

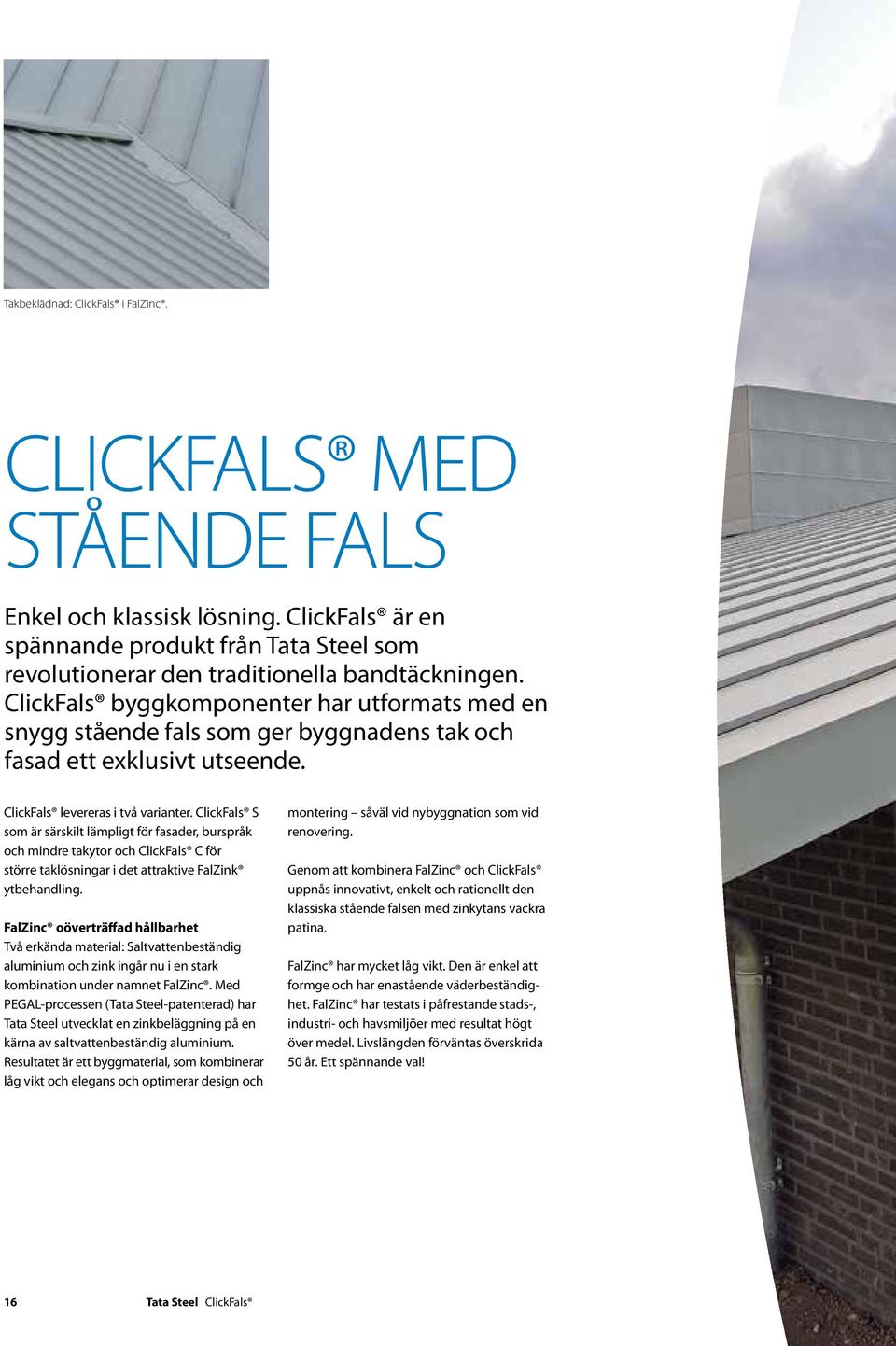

16 Takbeklädnad: ClickFals i FalZinc. ClickFals med stående fals Enkel och klassisk lösning. ClickFals är en spännande produkt från Tata Steel som revolutionerar den traditionella bandtäckningen. ClickFals byggkomponenter har utformats med en snygg stående fals som ger byggnadens tak och fasad ett exklusivt utseende. ClickFals levereras i två varianter. ClickFals S som är särskilt lämpligt för fasader, burspråk och mindre takytor och ClickFals C för större taklösningar i det attraktive FalZink ytbehandling. FalZinc oöverträffad hållbarhet Två erkända material: Saltvattenbeständig aluminium och zink ingår nu i en stark kombination under namnet FalZinc. Med PEGAL-processen (Tata Steel-patenterad) har Tata Steel utvecklat en zinkbeläggning på en kärna av saltvattenbeständig aluminium. Resultatet är ett byggmaterial, som kombinerar låg vikt och elegans och optimerar design och montering såväl vid nybyggnation som vid renovering. Genom att kombinera FalZinc och ClickFals uppnås innovativt, enkelt och rationellt den klassiska stående falsen med zinkytans vackra patina. FalZinc har mycket låg vikt. Den är enkel att formge och har enastående väderbeständighet. FalZinc har testats i påfrestande stads-, industri- och havsmiljöer med resultat högt över medel. Livslängden förväntas överskrida 50 år. Ett spännande val! 16 Tata Steel ClickFals

17 Fasad-/takbeklädnad: ClickFals i FalZinc. Høje tåstrup vandværk, Danmark. Tata Steel ClickFals 17

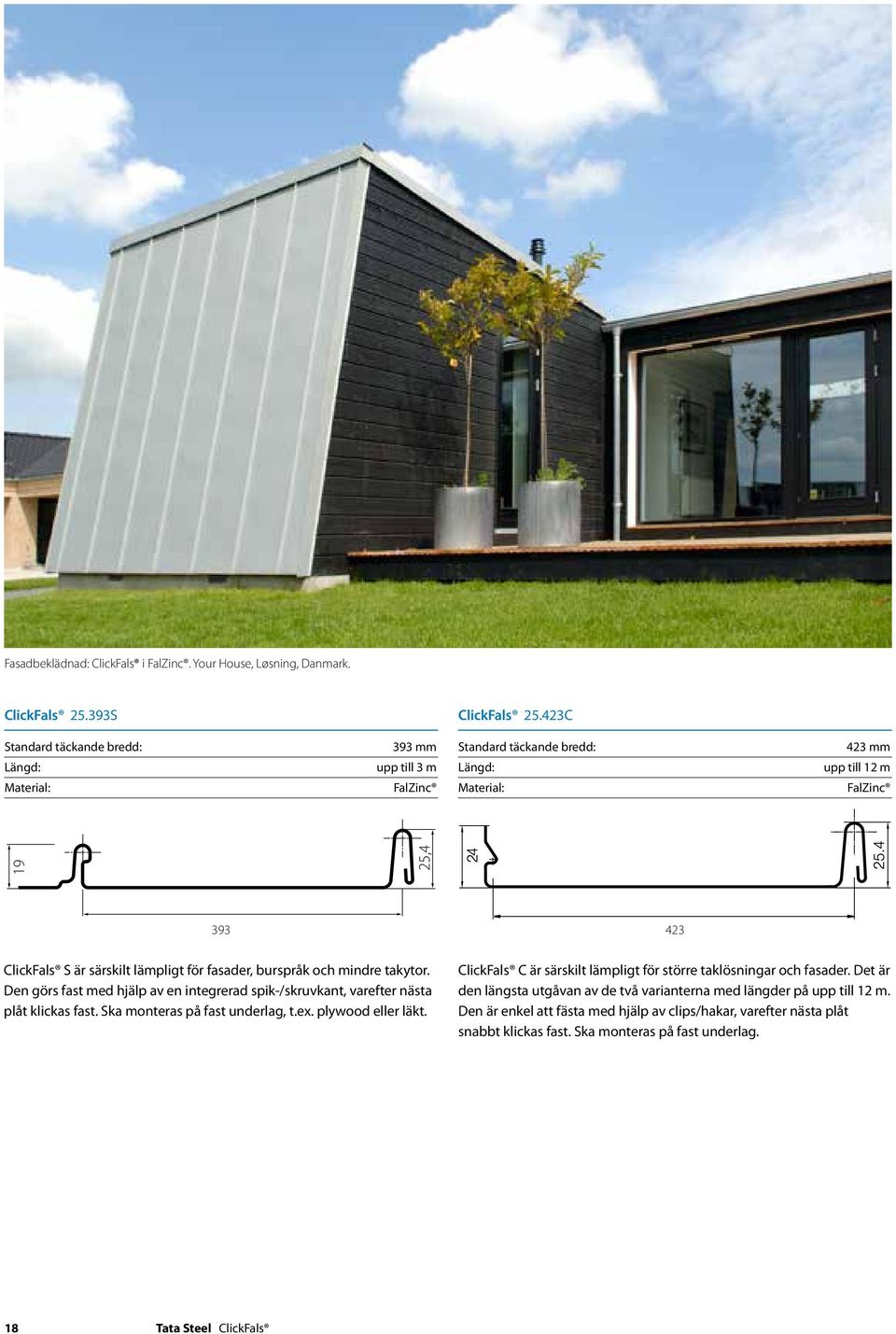

18 Fasadbeklädnad: ClickFals i FalZinc. Your House, Løsning, Danmark. ClickFals S ClickFals C Standard täckande bredd: Längd: Material: 393 mm upp till 3 m FalZinc Standard täckande bredd: Längd: Material: 423 mm upp till 12 m FalZinc 19 25, ClickFals S är särskilt lämpligt för fasader, burspråk och mindre takytor. Den görs fast med hjälp av en integrerad spik-/skruvkant, varefter nästa plåt klickas fast. Ska monteras på fast underlag, t.ex. plywood eller läkt. ClickFals C är särskilt lämpligt för större taklösningar och fasader. Det är den längsta utgåvan av de två varianterna med längder på upp till 12 m. Den är enkel att fästa med hjälp av clips/hakar, varefter nästa plåt snabbt klickas fast. Ska monteras på fast underlag. 18 Tata Steel ClickFals

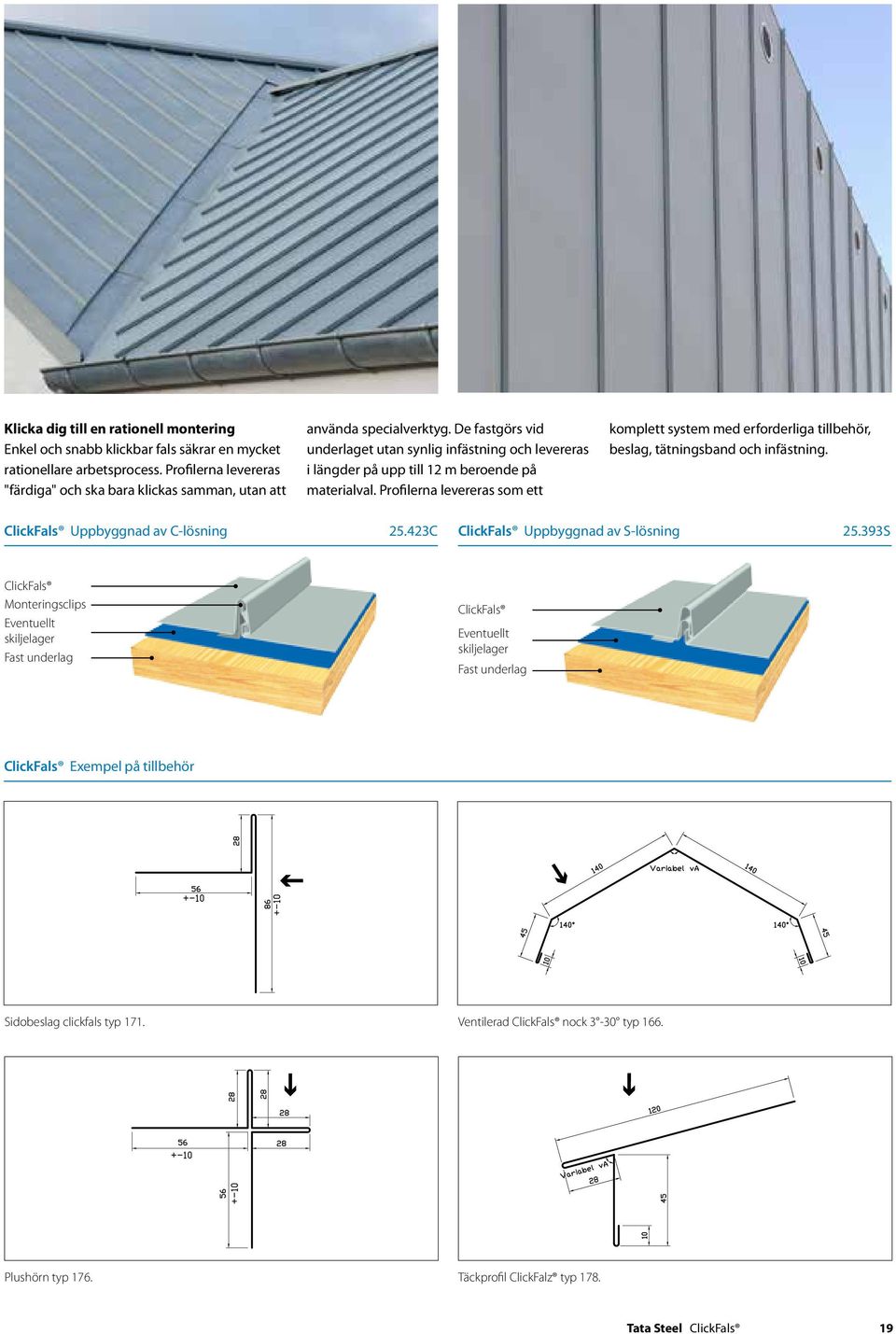

19 Klicka dig till en rationell montering Enkel och snabb klickbar fals säkrar en mycket rationellare arbetsprocess. Profilerna levereras "färdiga" och ska bara klickas samman, utan att använda specialverktyg. De fastgörs vid underlaget utan synlig infästning och levereras i längder på upp till 12 m beroende på materialval. Profilerna levereras som ett komplett system med erforderliga tillbehör, beslag, tätningsband och infästning. ClickFals Uppbyggnad av C-lösning C ClickFals Uppbyggnad av S-lösning S ClickFals Monteringsclips Eventuellt skiljelager Fast underlag ClickFals Eventuellt skiljelager Fast underlag ClickFals Exempel på tillbehör Sidobeslag clickfals typ 171. Ventilerad ClickFals nock 3-30 typ 166. Plushörn typ 176. Täckprofil ClickFalz typ 178. Tata Steel ClickFals 19

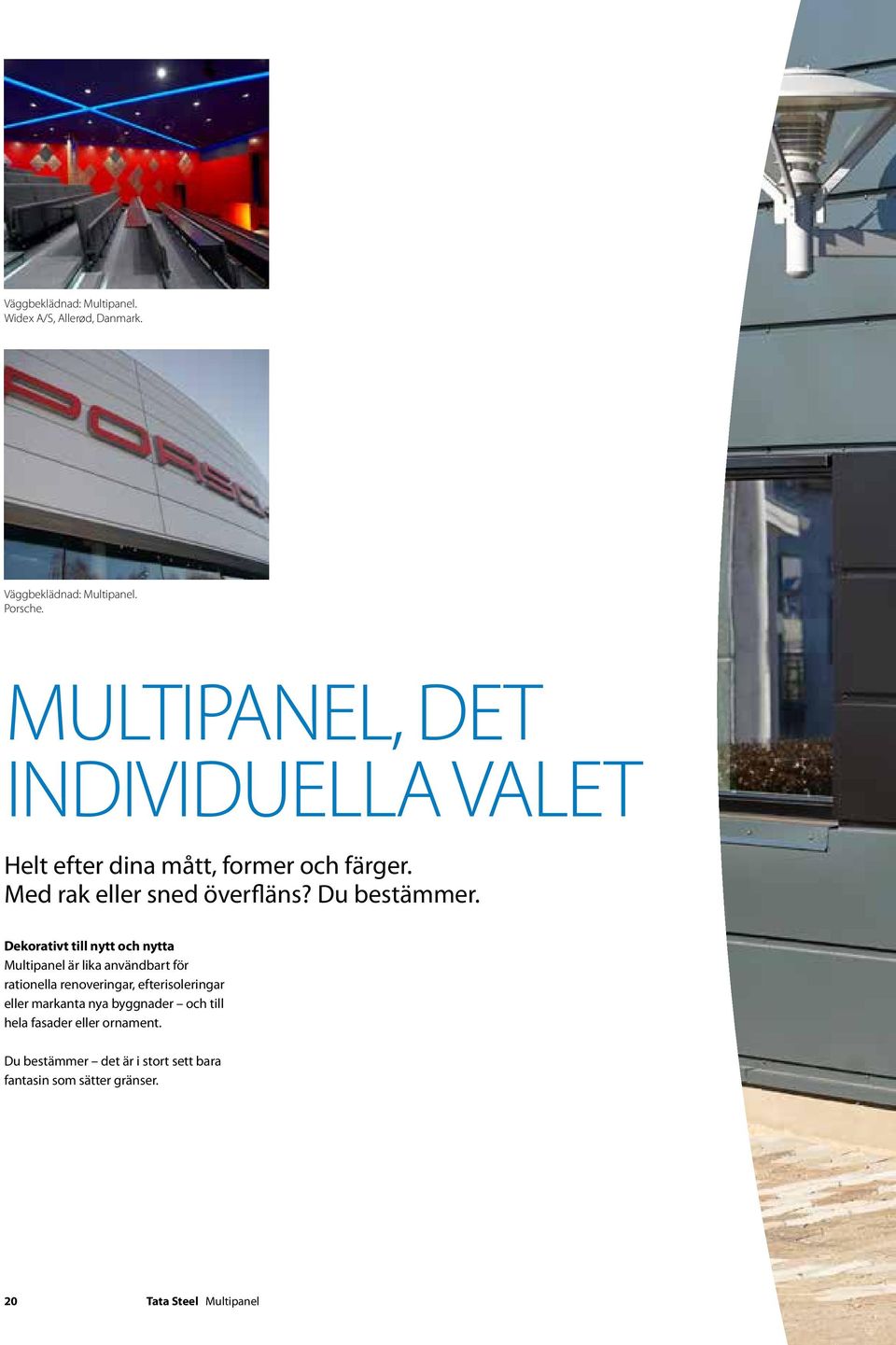

20 Väggbeklädnad: Multipanel. Widex A/S, Allerød, Danmark. Väggbeklädnad: Multipanel. Porsche. Multipanel, det individuella valet Helt efter dina mått, former och färger. Med rak eller sned överfläns? Du bestämmer. Dekorativt till nytt och nytta Multipanel är lika användbart för rationella renoveringar, efterisoleringar eller markanta nya byggnader och till hela fasader eller ornament. Du bestämmer det är i stort sett bara fantasin som sätter gränser. multipanel 20 Tata Steel Multipanel

21 Fasadbeklädnad: Multipanel. DME, Holstebro, Danmark. Tata Steel Multipanel 21

22 Fasadbeklädnad: Multipanel. Fjero A/S, Skive, Danmark. Specialprofiler Variabel Med synlig infästning och lika flänsar. Variabel Paneler med ändförslutning I stålcoil förekommer det alltid spänningar som kan medföra avvikelser i panelytan, beroende på panelens bredd. Detta kan reduceras genom att fylla ut Multipanelen med ett stabiliserande ämne. Enkel ändförslutning. Multipanel-storlekar Storleken på multipanelerna, längd gånger bredd är beroende av materialtjocklek och materialval. Normalt rekommenderas inte panellängder som är längre än 4,0 meter. Utföres i varierande mått. 22 Tata Steel Multipanel

23 Fasad och underbeklädnad: Multipanel. Østjydsk Bank, Spentrup Danmark. Tata Steel Multipanel 23

24 Fasadbeklädnad: Multipanel og Sinus 18. Fjero A/S, Skive, Danmark. Klassiska vågor - nya former Sinus förenar trend och tradition på det förnämaste sättet. Sinus-profiler finns i seks varianter. Alla är lämpliga för både traditionella uppgifter och helt nya användningsområden på tak och fasader i kontors-, industri- och lantbruksbyggnader. Både lodrätt och vågrätt går Sinus lätt i samspel eller kontrast med trä, glas, betong och sten i fasader och ornament. Sinus ramar enkelt och snabbt in en hel byggnad. 24 Tata Steel Sinus

25 Tata Steel Sinus 25

26 "Det mystiska är det mest fantastiska vi kan uppleva. Det är källan till all äkta konst och vetenskap" Albert Einstein Fasadprofil: Sinus 18. Sedenhuse, Odense, Danmark. Sinus 18 Sinus 45 Tak 18R.990 mm kg/m 2 Tak 45R.900 mm kg/m ,50 4, ,60 6, ,60 5, Fasad 18W.990 Fasad 45W Sinus 27 Tak 27R.1000 / Fasad 27W mm kg/m 2 0,63 6,30 0,75 7,50 Böjning Plåtarna är flexibla på bredden och har du behov av att böja plåtarna i breddriktningen kan det göras på plats. Har du även behov av att kunna böja i längdriktningen tillverkar Tata Steel gärna böjda plåtar som är anpassade efter den enskilda byggnaden. Fråga gärna närmare om möjligheterna. 26 Tata Steel Sinus

27 Fasadprofil: Sinus 18. Sedenhuse, Odense, Danmark. Erhållit miljödiplom Genom MiljøForum Fyn har Sedenhuse tilldelats miljödiplom. Materialval och tekniska lösningar tillför byggnaden en CO2-besparing som motsvarar elförbrukningen i 129 enfamiljshus. Diplomet är dessutom uttryck för en genomförd kemikaliestyrning av byggnadsmaterialen. Hedersbeviset överlämnades till byggherren av dåvarande miljöminister Troels Lund Poulsen i november Exempel på tillbehör Fönsterbleck typ 111. Sockelbeslag typ 113. Ytterhörn typ 108. Tata Steel Sinus 27

28 Fasadbeklädnad: Trapez profil, HPS200 Ultra. TRAPETS Mer än ekonomisk Fasta funktioner och fria fantasier. Trapetsprofilen är en klassiker av profilerade plåtar för tak och fasad. Men bland de många nya konstruktionerna inom byggnation finns det helt nya användningsområden ofta i kombination med andra material och andra profiler. Bostad, industri och lantbruk Trapetsprofilen ger otaliga möjligheter både för nybyggnation och renovering. I lantbruket vanligtvis till maskinhallar, stallar och lador. Inom industrin till kontors-, fabriks- och lagerbyggnader. Perforerade plåtar används för väggventilation samt akustisk ljudreglering i industrin. Trapetsprofilen kan levereras med antikondensbeläggningen Constop Filt och i mängd olika beläggningar där var och en har sina fördelar och färgmöjligheter. 28 Tata Steel Trapets

29 Fasadbeklädnad: Trapets, dubbelsidig, HPS200 Ultra Dong Energy, Aabenraa, Danmark. Tata Steel Trapets 29

30 Trapets 18 Trapets 20 Tak 18R.1070 mm kg/m 2 Tak 20R.1000, Fasad 20W.1000 mm kg/m 2 18 Fasad 18W ,40 3,60 0,50 4,50 0,60 5, ,40 3,90 0,50 4,80 0,60 5, Trapets 30 Trapets 35 Fasad 30W.1000 mm kg/m 2 Tak 35R.1015 mm kg/m 2 30 Fasad 30W.1000V ,50 4,80 0,60 5,80 0,70 6, Fasad 35W ,50 4,80 0,60 5,70 0,70 6,70 0,75 7,10 0,90 8,60 1,00 9,50 Trapets 38 Trapets 45 Tak 38R.1000 mm kg/m 2 Tak 45R.950 mm kg/m Fasad 38W ,50 4,80 0,60 5, Fasad 45W ,50 5,10 0,60 6,10 0,70 7, Fasad 45W.950V Tata Steel Trapets 950

31 Exempel på tillbehör Ytterhörn typ 108. Snörasskydd typ 116. Vindskivebeslag typ 106. Anslutningsplåt (Std Va=100) typ 110. Fönsterbleck typ 111. Innerhörn typ 109. Nockplåt typ 101. Sockelbeslag typ 113. Foderbeslag typ 115. Tata Steel Trapets 31

32 Elegant, hållbar och lekande lätt att lägga Villatak-serien består av flera takprofiler med olika designer. Harmoni Plus pannan och Fantompannan har en design som takpannor. Alla produkter är lätta och snabba att lägga och särskilt lämpliga till såväl nybyggnation som renovering. Villatak profilerna levereras i längder upp till 8 meter, i praktiska bredder och som behändiga plåtar som enkelt läggs av en ensam montör. Takbeklädnad: HarmoniPlus, Colorcoat HPS200. Norge. 32 Tata Steel Harmoni

33 HarmoniPlus. Fantom Tak 25R Fantom-produkterna är designade med tegelpannelook. Plåtprofilerna levereras i längder på upp till 6 m. Kan levereras med olika ytbeläggningar som exempelvis Colorcoat PE 25 (polyester) och Colorcoat HPS200 Ultra. HarmoniPlus Tak 34R Harmoni Plus produkterna är designade med tegelpannelook. Plåtprofilerna levereras i längder på upp till 8 m. Kan levereras med olika ytbeläggningar som exempelvis Colorcoat PE 25 (polyester) och Colorcoat HPS200 Ultra. Med en särskilt låg vikt per kvadratmeter ger den utöver den praktiska hanteringen en betydligt mindre belastning av underkonstruktionen. Jämförelsevis väger tegeltak upp till tio gånger mer per kvadratmeter. Ytterligare en fördel är att produkterna håller formen oavsett årtal, de varken smulas sönder eller sprängs av frosten. Med Villatak produkter uppnås ett genuint tak, som man kan få ett komplett urval tillbehör till så att man inte direkt behöver ytterligare takspecialister. Se også muligheder for tagrender, flere farver og materialer. Vackra färger och material Tata Steel erbjuder Villatak-serien med flera utsökta ytbeläggningar och i många hållbara färger. Tata Steel Harmoni 33

34 Lätt, enkel och stark vägg Två funktioner i en profil. Med innerväggskassetter bygger man kostnadseffektiva lagerhallar med lång livslängd. Innerväggskassetter förenar två funktioner i ett moment: Profilen är både innervägg och utrymme för isoleringen i mått efter isolerskivor och reglar för montering av ytterbeklädnaden. Innerväggskassetter kan likaså öka stomavståndet på grund av profilernas höga styrka. Innerväggskassetter Innerväggskassetter 100W.600 mm kg/m 2 130W.600 mm kg/m A B 0,75 8,70 0,88 10,21 1,00 11,61 1,13 13,11 1,25 14, A B 0,75 9,57 0,88 11,23 1,00 12,75 1,13 14,41 1,25 15,95 Innerväggskassetter 145W.600 mm kg/m 2 A 0,75 9, ,88 11, B 1,00 13,08 1,13 14,78 1,25 16,35 34 Tata Steel Innerväggskassetter

35 Akustisk dämpning Om man önskar ljudabsorption levereras innerväggskassetter som perforerad profil. Stängs lätt med dörrar och fönster Byggnaden stängs lätt eftersom innerväggskassetterna ger enkla övergångar vid dörrar, fönster, portar och andra byggnadsdelar. Längder, ytor och tillbehör Innerväggskassetterna levereras i fasta längder som passar efter underlaget redo för montering. Ytbeläggningarna är polyester, galvaniserat stål eller Aluzink. Tillbehör är U-profiler och skruvar. Takplåt Stomme Fasadplåt Eventuell köldbryggeisolering brandklass 1 material Kassetter min. 0,9 mm plåt Isolering 100 mm A-Batts Kassetter Fasadplåt Kassetter Diffusionsöppen vindspärr Skruvar Tätningslist Pelare Tata Steel Innerväggskassetter 35

36 Starkt tak enkelt och snabbt Rationellt och allsidigt. Olika egenskaper kan byggas in i högprofiler från Tata Steel. Det gör dem användbara till många typer av byggnader särskilt industri- och affärsbyggnader. Tata Steel högprofiler klarar mycket stora avstånd, kontakta säljavdelningen för mer information. Akustik och bärförmåga Högprofiler levereras dessutom i flera perforerade utformningar till olika typer av akustisk reglering. Stabiliserande Högprofiler kan dimensioneras som stabiliserande med skiveffekt mot vindlaster. Ytbeläggningar och tillbehör Sendzimir förzinkad, interiör- och polyesterlackerad är de vanliga ytbeläggningarna på högprofiler. Tillbehörsprogrammet är totalt med infästning, tätningsband, förstärkningsprofiler, m.m. Normer Spänntabeller finns på Avståndstabellerna är beräknade i enlighet med Eurocodes 3, EN och kan därmed användas över hela Europa. Højprofiler 36 Tata Steel Högprofiler

37 Tata Steel Högprofiler 37

38 Högprofiler 70R.800 Högprofiler 100R mm kg/m 2 mm kg/m ,70 8,59 0,75 9,20 0,88 10,79 1,00 12,27 1,13 13,86 1,25 15,33 0,70 8,33 0,75 8,92 0,88 10,47 1,00 11,89 1,13 13,44 1,25 14,87 Högprofiler 85R.1120 Högprofiler 106R+.750 mm kg/m 2 0,70 7,36 0,75 7,89 0,88 9,25 1,00 10,51 1,13 11,88 1,25 13,14 1,50 15,77 mm kg/m 2 0,70 9,16 0,75 9,81 0,88 11,51 1,00 13,08 1,13 14,78 1,25 16,35 1,50 19,63 Högprofiler 89R.915 Högprofiler 106R.770 mm kg/m mm kg/m 2 0,70 7,51 0,75 8,04 0,88 9,44 1,00 10,72 1,13 12,12 1,25 13, ,65 8,10 0,70 8,72 0,75 9,40 1,00 12,54 38 Tata Steel Högprofiler

39 Högprofiler 110R.1000 Högprofiler 158R.750 mm kg/m 2 0,70 8,24 0,75 8,83 0,88 10,36 1,00 11,78 1,13 13,31 1,25 14,72 1,50 17,66 mm kg/m 2 0,70 10,99 0,75 11,78 0,88 13,81 1,00 15,70 1,13 17,74 1,25 19,63 1,50 23,55 Högprofiler 128R.930 Högprofiler 200R mm kg/m 2 mm kg/m ,70 9,03 0,80 10,32 0,90 11,61 1,00 12,90 1,20 15,48 0,75 11,87 0,88 13,81 1,00 15,70 1,13 17,74 1,25 19,63 1,50 23,55 Högprofiler 135R.930 Högprofiler 153R.840 mm kg/m 2 0,70 8,86 0,75 9,50 0,88 11,14 1,00 12,66 1,13 14,31 1,25 15,84 1,50 18,99 mm kg/m 2 0,70 9,81 0,75 10,51 0,88 12,34 1,00 14,02 1,13 15,84 1,25 17,52 1,50 21,03 Profil 200R mm kg/m 2 0,75 10, ,88 12,34 1,00 14, ,13 15,84 1,25 17,52 1,50 21,03 För ytterligare profiler, kontakta Tata Steel säljavdelning. Tata Steel Högprofiler 39

40 Lättbalkar i stål Håller, bär och räcker långt. Z och C lättbalkar förenar lätthet och styrka med god ekonomi i tak, fasader, skiljeväggar och bjälklag. Sortimentet från Tata Steel och lättbalkarnas flexibla form skapar möjlighet för konstruktiva lösningar med många fördelar. Enkelspann Kontinuerligt (insticksystem) 40 Tata Steel Lättbalkar

41 Låg egenvikt med stor styrka Med den låga egenvikten underlättas både montering och belastningen på konstruktionen. Med den stora bärförmågan kan man öka stomavståndet. Lättbalkarnas dokumenterade egenskaper gör nya konstruktionslösningar säkra. De långa längderna gör att man kan begränsa antalet stommar. Z och C lättbalkar levereras i längder från min. 1,5 meter och upp till 14,0 meter. Standardhål Z och C lättbalkar kan levereras med standardhål för konsolerna, så att monteringen blir ännu enklare. Snabba hopsättningar Z lättbalkar kan monteras både i enkelspann och kontinuerligt över stöden. Z lättbalkar har en smal och en bred fläns så att profilerna kan läggas dubbla i skarvarna och så att olika tjocklekar kan kombineras i ytter- och innerfack. Z och C Profiltyp Nominell tjocklek Vikt Balkhöjd (H) mm kg/m mm H Levereras också med 18 x 25 mm hål. Z och C lättbalkar levereras i olika dimensioner från mm och i flera olika godstjocklekar, upp till 3 mm. Längder från 1,5-14 meter. För övriga önskemål ber vi er kontakta säljavdelningen på +46 (0) Ytterligare detaljlösningar, monteringsvägledning samt spänntabeller finns på Tata Steel Lättbalkar 41

42 Rådgivning till ökat värde Effektivt isolerande sandwichelement i PIR, EPS eller mineralull. Tata Steel sandwich-produkter är bland de ledande på marknaden där produktion utförs och säkras på marknadens mest renommerade specialfabriker. Kompetent rådgivning, beräkning och stark logistik bidrar till iögonfallande skillnad och trygghet i Tata Steel leveranser av produkterna. Enkel hantering och rationell montering, varje gång Tata Steel sandwichpanelskoncept kännetecknas av enkla och rationella systemlösningar för såväl tak som fasad. Lösningarna används med fördel i en lång rad byggnader, som t.ex. industri, lantbruk, visningsrum, butikslokaler och kylhus. Panelerna är uppbyggda kring en isolerande kärna med en utvändig respektive en invändig beklädnad. Det finns goda möjligheter för skräddarsydda lösningar. Såväl med hänsyn till val av isolering, kombination av profiler, ytor och färger. Därmed kan man i stort sett alltid uppfylla förväntningarna och kraven för det konkreta projektet. Och inte minst att den färdiga byggnaden håller sig funktionell och presentabel i många år. Optimal isolering och effektiv säkring Tata Steel har lagt vikten på hållbara lösningar. Såväl tekniskt som funktionsmässigt. Panelerna är kompakta, allt-iett-element, bestående av en utvändig robust klimatskärm, ett lagers isoleringsmaterial samt en invändig klädsel. Beroende av behovet, användningen och lagstiftningen kan man välja mellan olika isoleringsmaterial. Mellan CFC-fritt PIRskum, EPS eller mineralull, om det ställs specifika krav på eventuell brandsäkring. Tata Steel sandwichpaneler levereras i individuella fasta mått, i längder på upp till 18 meter. Dessutom levereras tillbehör, skruvar och beslag anpassade efter projektets unika behov och profil. Rationella lösningar som kännetecknas av enkelhet, utsökt isolering utan köldbryggor och kondens. Tata Steels sandwichprogram är omfattande. Därför rekommenderar vi individuell kontakt och vägledning för att kunna erbjuda den mest optimala lösningen för det enskilda projektet. Både före, under och efter byggnationen står Tata Steels ingenjörer, tekniker och säljare till förfogande med teknisk kunskap och vägledning. Sortimentet omfattar sandwichelement för såväl tak som fasad. Det finns flera möjligheter för val av isoleringstyp och dimension. Tata Steel Sandwich produkter är CE-märkta. Produktfördelar Sandwich tak- och fasadelement PIR (Polyisocyanurat skum) EPS (Ekstruderad polystyren) Mineralull 200 mm 200 mm 230 mm U-värde: 0,10 W/m 2 K U-värde: 0,19 W/m 2 K U-værdi: 0,17 W/m 2 K HFC-neutral (fri från hydrofluorkarbon) Lätt att hantera Icke brännbar Stabilt och säkert material Mycket låg egenvikt Lägre försäkringspremie på grund av brandsäkerhet Kräver mindre isoleringstjocklek Enastående isolerförmåga God ljudisoleringsförmåga än andra isoleringsmaterial för att uppnå samma värde. Relativt låg brännbarhet Högt brandmotstånd 42 Tata Steel Sandwich

43 Tata Steel Sandwich 43

44 Garanterat vackert Aquila stålrännan med 15 års garanti. Aquila lyfter upp byggnadens kvalitet som en elegant avslutning som syns. Det kompletta vattenavrinningssystemet i en enastående genomförd design och med en kvalitet för lång livslängd. Därför har Aquila 15 års garanti. Aquila beläggs med ett ytskikt och såväl färgen som ytan förändras mycket lite med åren. Hängrännor Typnr. Sortiment 250 Hängränna 252 Ränngavel m. packning 253 Rännskarv 254 Omvikningskupa 255 Rännvinkel, Ytter 256 Rännvinkel, Inner 259 Rännkrok, Lång 260 Kompakt rännkrok 261 Justerbar rännkrok 262 Rännsil 263 Stagband Stuprör Typnr. Sortiment 280 Stuprör 281 Rörvinkel 282 Grenrör 283 Utkastare 284 Brunnsutkastare 286 Fällbar utkastare 287 Mellanstycke 290 Rörsvep för sten 291 Rörsvep till trä 292 Renstratt 293 Muff till renstratt 295 Renstratt, Lövis 296 Påskjutsrör 44 Tata Steel Aquila

45 Aquila TM Det starka valet Tata Steels vattenavrinningssystem, Aquila, avslutar snyggt och harmoniskt byggnadens arkitektoniska uttryck med sina rena linjer och enhetliga design. Aquila höjer både byggnadens kvalitet och skyddar murverk och träfasad mot skador genom att leda bort regnvatten på ett säkert sätt. Med en stark stålkärna och ytbehandling har Aquila förstärkt hållbarhet och lång livslängd. Köp allt på samma ställe Tata Steel gör det enkelt och fördelaktigt att samla inköp av hela vattenavrinningssystemet på ett ställe. Välj Aquila vattenavrinningssystem och få tillgång till ett komplett sortiment, som bokstavligt talat kommer runt överallt och klär byggnaden. Aquila vattenavrinningssystem gör montering, utbyggnad och underhåll enkelt och dessutom behövs inga specialverktyg. Aquila finns i 125 mm och 150 mm hängrännor samt 90 mm och 100 mm stuprör. Alla komponenter har en genomgående design som skapar helhet från detalj till färdig lösning. Resultatet är en enkel och tidsbesparande montering med ett snyggt och sammanhängande utseende. 292 Svart / RAL 9005 / Aquila polyester Vit / RAL 9002 / Aquila polyester Aluzink / Aquila Aluzink Tata Steel Aquila 45

46 Fördelar med renovering Skonsam mot miljön Det finns en rad fördelar kopplade till renoveringen av en befintlig byggnad. De fördelarna som har skissats upp nedan sträcker sig från förbättring av byggnadens prestationsförmåga och funktionalitet till ren estetik. Det finns många situationer då det kan vara förnuftigare att renovera och uppgradera en befintlig byggnad i stället för att riva byggnaden och bygga upp en ny. Med en rad olika produkter kan Tata Steel erbjuda de lämpligaste lösningarna för en renovering. En av de viktigaste orsakerna till renoveringen är en önskan att förbättra byggnadens energimässiga prestationsförmåga genom att förbättra klimatskärmens isolering och lufttäthet Fördelarna i samband med renovering kan vara: Att förbättra termisk effektivitet och minska energikostnaderna Att ändra på byggnadens funktionalitet Att öka fastighetens värde Att förbättra byggnadens utseende Att förlänga fastighetens livslängd Att förbättra arbetsmiljön Att öka hyresintäkterna Att reparera skador på den befintliga klimatskärmen m.m. I många fall är renovering av en byggnad ett praktiskt alternativ till en helt ny byggnad. På två områden finns det betydliga fördelar: Miljömässiga Genom att återanvända byggnadens funktionella delar minimeras påverkan på miljön genom minskad produktion och transport. För att optimera de miljömässiga fördelarna vid renovering bör man antingen återvinna eller återanvända de material som tagits bort från byggnaden. Missförstånd angående renovering Ofta anser såväl byggherrar som kunder att renoveringen av en byggnads klimatskärm att avbrott i produktionen eller byte av arbetsplats innebär ett stort problem. Med många av de produkter och möjligheter, som beskrivs i katalogen, kan verksamheten fortsätta att fungera i byggnaden medan renoveringsarbetet utförs. En viss grad av störningar kommer alltid att förekomma under bygget. Men med en god förståelse för de potentiella problemen, detaljerad planering och genom att anlita en rutinerad entreprenör förhindras de flesta problemen. Kunder och byggherrar förväntar ofta att förhållanden som omkostnader, standarder för arbetets utförande, tid till att organisera och kontrollera arbetet har avgörande betydelse. Dessa frågor kan dock övervinnas genom att anlita specialiserade entreprenörer som känner till och förstår de problem som är sammanknippade med renovering. Entreprenören kommer även att kunna ge detaljerade svar på hälso- och säkerhetsfrågor. Forskning, som initierats av Tata Steel, understryker att det finns en tendens att renoveringen utförs av positiva orsaker, såsom tekniska uppgraderingar. Orsaker till renovering Miljömässiga / tekniska uppgraderingar Byte av hyresgäst / användning / estetik Skada / skadegörelse Läckage Otäthet Utbyte av asbest Annat 0 % 10 % 20 % 30 % 40 % 50 % 60 % Ekonomiska Genom att endast byta klimatskärmen kan den största delen av byggnadens bärande delar behållas, med därav följande besparingar i tid och pengar. 46 Tata Steel Fördelar med renovering

47 Standardbeslag gör det lätt och smidigt att optimera byggprocessen Tata Steel erbjuder ett brett och särskilt omfattande program av beslag och tillbehör. I dimension, tjocklek, färger och ytor för tak och fasad så att det passar till den enskilda uppgiften. Standardlängder på 2500 mm. Specialbeslag Tata Steel specialbeslag tillverkas efter kundens definierade krav och designer så att de matchar de använda profilerna. Specialdesignade beslag ger inte bara större frihet vad gäller design, utan lyfter även det arkitektoniska utseendet. Beslagen kan levereras i olika färger och ytbehandlingar. Till och med pulverlackering. Tata Steel erbjuder dessutom böjda intäckningar som kan ge många möjligheter, till exempel öppna eller stängda kanter. Kontakta säljavdelningen angående möjligheterna och eventuella begränsningar. Exempel på standardbeslag Fönsterbleck typ 111. Innerhörn typ 109. Sockelbeslag typ 113. Nockplåt typ 101. Ytterhörn (VA) typ 262. Ränndal typ 117. Tata Steel Standardbeslag 47

48 Takbeklädnad: Slätplåt. København, Danmark Tata Steel slätplåt Möjligheterna är många Tata Steel är en modern orderproducerande verksamhet som kan förarbeta coils till individuella metallplåtar beräknande att användas i industri- och byggsektorn, m.m. Slätplåtar kan fås i specialmått, från kapning av en enskild plåt till kapning av större serier av olika ämnen. Tata Steel erbjuder slätplåt i många olika metaller, tjocklekar, ytbehandlingar och färger. Såväl lagerförda färger, som färger på beställning. Möjligheterna är många. Slätplåt kan levereras i upp till 2,5 mm godstjocklek och i längder på upp till 4000 mm. 48 Tata Steel Slätplåt

49 Constop FILT -marknadens effektiva kondensskydd I Skandinavien är kondens från oisolerade tak vanligt förekommande och orsakas först och främst av de särskilda förhållandena som uppstår vid kustklimat, hög luftfuktighet och stora temperaturskillnader mellan natt och dag. Men det finns en lösning. Ett enkelt och mycket ekonomiskt sätt att förhindra eller lösa kondensdropp på. Tata Steel Constop Filt. Förhindrar fuktskador Takprofiler med Tata Steel Constop Filt har utvecklats för att ta upp fukt och kondens. Filten har designats för att absorbera (1000 g/kvm), hålla kvar och åter avge fukten när luftfuktigheten åter är under daggpunkten. I samma lösning kan man få takprofiler med flera olika profiler, färger och ytbehandlingar. Till exempel Tata Steel Trapets, villatak och Sinus 45. Man kan använda takprofiler med Tata Steel Filt i alla miljöer där kondens är ett problem. Produkten åldras inte. Det ger även taket ett extra skydd, t.ex. genom akustisk isolering och ljuddämpande effekt, mot regn och hagel. Filten på takets undersida är lätt att underhålla, rengörs vid behov, med vatten från en vattenslang eller från en högtryckstvätt. Materialet är mycket robust och påverkas inte av eventuella repor. Samtliga trapets och sinusprofiler kan även beläggas med GT-massa. Torr och tydlig dokumentation Takprofiler med Tata Steel Constop Filt erbjuder allt i en enda lösning. Lösningen som till och med sparar tid, som är lättare att hantera utan att behöva göra annat än att montera takprofilen. Det är klara fördelar bara att lägga på taket. Miljontals kvadratmeter från Sibirien till Australien dokumenterar torra resultat i alla typer av klimat. Lösningen kan användas vid varuhusbygge, lantbruk, industrihallar, sporthallar, garage- och hangaranläggningar, samt på andra ställen där det finns behov av en droppfri miljö. Miljontals kvadratmeter från Sibirien till Australien dokumenterar torra resultat i alla typer av klimat. 1 * När utomhustemperaturen sjunker kyls takplåten av kraftigt. 2. Den varma luften inne bildar kondens när den möter den kalla takplåten. 1. När utomhustemperaturen stiger igen avger Constop fukten till rummet. 2. Fukten tas bort genom utluftning. 1. Byggnaden ventileras till exempel genom att använda Tata Steel ventilerade nock. För alternativa ventilationsmetoder är du välkommen att kontakta Tata Steel säljavdelning. 3. Constop Filt suger upp kondensen och förvarar fukten till nästa dag. 2. Constop Filt beläggningen avslutas ca 50 mm från takfoten för att förhindra uppsugning av regn- och smältvatten 3. Av hänsyn till montering och skarvning har överlappet inte någon filtbeläggning. Tata Steel Constop Filt antikondens 49

50 Garanterad trygghet Välj marknadens starkaste garanti En garanti som passar bäst för det konkreta projektet. Hos Tata Steel finns det goda möjligheter till ett unikt val och att välja individuellt. Den optimala garantin bestäms enklast baserat på fakta. Till exempel i förhållande till vilken färg som man önskar använda, byggnadens läge, t.ex. om det är inne i landet eller ute vid ett kustområde. Och om det handlar om en tak- eller fasadlösning. Det finns flera möjligheter och det bästa valet är helt individuellt. Välj själv. Upp till 40 års Confidex-garanti *, endast hos Tata Steel Confidex är den längsta och mest omfattande garantin för färdigbehandlade stålprodukter i Europa. Confidex -garanti lämnas på Colorcoat HPS 200 Ultra i upp till 40 år. Oöverträffad förbättring av färgäktheten och bibehållen glans ger en hållbar produkt med lång livslängd. Colorcoat HPS200 Ultra klarar påverkan av väder och vind genom kombinationen mellan dess Galvalloy metallic-underlag och unika beläggning. Confidex omfattar fabriksskurna kanter under hela garantiperioden utan krav om obligatoriska årliga inspektioner. Om det eventuellt skulle uppstå ett problem med beläggningen kan byggnadsägaren kontakta Tata Steel direkt, utan hänsyn till den kontraktsmässiga leveranskedjan och därmed spara både tid och pengar och undvika att behöva anlita jurist eller därmed förbundna omkostnader. Väggar Tak 40 år 40 I inlandet Signature färger Inga inspektioner inget underhåll Med mer än 40 års expertis inom färdigbehandlad stålbeklädnad kan Tata Steel erbjuda Colorcoat HPS200 Ultra som underhålls- och inspektionsfri under Confidex -garantins giltighetsperiod och i upp till 40 år. I motsats till andra garantier krävs inte årliga inspektioner för att bevara Confidex garantins giltighet. Tata Steel år 30 år 30 år 25 år 40 år 30 år 30 år Systemfabrikant Vid kusten Classic- och Matta färger Underentreprenör Fastighetsägare Huvudentreprenör Fördelen med en Confidex -registrering Registrering av Confidex -garantin ger byggnadens ägare en direkt förbindelse till Tata Steel och följer byggnaden under hela garantiperioden. Upp till 35 års automatisk garanti Det är inte alla kunder som behöver eller önskar det extra skydd och trygghet som erbjuds genom Confidex. För de kunderna har Tata Steel en garanti som utställs automatiskt med Colorcoat HPS200 Ultra och som man inte ska registrera. Den garanterar beläggningens vidhäftning mot stålunderlaget under den angivna perioden. Omfattningen av den automatiska garantin är mindre än Confidex, dvs. i upp till 35 år och alla anmälningar ska ske genom leveranskedjan och inte direkt till Tata Steel. Vid en eventuell reklamation krävs faktura eller ordernummer. 15 års funktionsgaranti Funktionsgaranti är den garanti som Tata Steel erbjuder på sina polyesterprodukter. En garanti som garanterar att polyesterprodukter förblir väderbeständiga på byggnader. Med väderbeständighet menas, att regn och snö inte kommer åt byggnaden genom polyesterprodukten. Garantiperioden är 15 år. *Confidex gäller för byggnader till industri och kommersiellt användande. 50 Tata Steel Garanterad trygghet

51 Plåt i tiden Det visionära byggandet har fått vind i seglen. Användningen av plåt och inte minst tunnplåt har gjort det lättare för byggherren att sätta individuell prägel på sitt verk. Som ett resultat av plåtens styrka, kombinerat med dess lätthet, ser man numera mer vågade uttrycksformer där lätta och luftiga konstruktioner ligger inom räckhåll. Tidens trend Bit för bit har plåten tagit en välförtjänt plats inom byggandet. Traditioners inarbetade vanor håller på att brytas upp. En utveckling, som hand i hand med nya tillverkningsmetoder har förbättrat plåtens egenskaper. Det har resulterat i tidigare oanade möjligheter till att experimentera. Därför är byggmaterial i tunnplåt intressanta för både byggherren, arkitekten och entreprenören. Det gäller för såväl affärsbyggnader som för bostäder, nybyggnation eller renovering. Materialets möjligheter Utvecklingen bärs inte bara upp av entusiasmen för det som är nytt och möjligt. Det ligger även sunt förnuft bakom. Tunnplåt är enkel att byta ut om det finns behov av förändringar. Det ger byggherren en hittills okänd flexibilitet i byggnadens inredning och dess löpande anpassning till nya användningsområden. Därtill tillkommer att plåt i byggnaden kan återanvändas. Bokstavligt talat är det inget som går till spillo, miljömässiga hänsyn tas i hög grad tillvara när man använder stål i sin byggnad. Vid nybyggnation, renovering och även vid efterisoleringsarbete är stålprofiler av tunnplåt det idealiska valet som sparar tid och material. Traditionella lösningar kan förenklas genom underkonstruktioner av lättbalkar. Tak, fasad och bjälklag kan göras lättare, ytterbeklädnaden kan monteras snabbare och isoleringsarbetet kan utföras på kort tid. Genom att använda tunnplåt har både tak och fasad blivit till mer än bara en klimatskärm för bostäder och affärsbyggnader. De är också uttrycksformer, till och med med ekonomiska fördelar. En ny byggnadsestetik har sett dagens ljus. Med takprofiler i tunnplåt är det möjligt att välja mellan klassiska byggplåtar och profiler med unika arkitektoniska uttryck. Oavsett valet får man en lösning med överlägsen ekonomi och stor styrka. Man kan även med fördel välja avvattningssystem i plåt. Om än det är tal om en standardvara så är designen genomförd med helhet i skarvar och detaljer i den färdiga monteringen. Det finns fria uttrycksmöjligheter i de mest synliga fasadprofilerna. Stil och form kan vara klassisk profilerad plåt, bandkantning med stående fals eller multipanel med synlig eller dold infästning, med rak eller sned fläns. Med mer än 40 hållbara färger finns det rikligt att välja mellan. Det gäller även för täckplåtar. I tunnplåt kan intäckningar levereras i design, ytbehandling, godstjocklekar och färg efter smak och behag. Om det inte finns standardintäckningar kan man göra specialintäckningar... och dess fördelar Oavsett var och i vilken omfattning man väljer att använda stål och tunnplåt för sitt byggarbete finns det stora fördelar med det. Inte bara vad det gäller uttrycksform och konstruktion utan även vad gäller invändigt utnyttjande av ytorna. Med lättare konstruktioner och hög styrka kan man öka avståndet mellan de bärande delarna. Det gör det mycket enklare att få plats till den moderna byggnadens mångfaldiga installationer och matarledningar. Materialets lätthet ger också billigare transport för hela färdiga element kan fraktas på en gång. På byggplatsen är det enkelt att arbeta med, antingen det handlar om nybyggnad eller ombyggnad. Som ett återanvändbart byggmaterial är tunnplåt miljövänligt och ställer begränsade krav på underhåll och ger möjlighet till lång garanti. Allt samman är fördelar som man har erkänt för lång tid sedan i andra länder, men som nu även har vunnit mark i den svenska byggnadsstilen. I dag används tunnplåt till såväl bostadsfastigheter som affärsbyggnader. Arkitekterna har fått upp ögonen för tunnplåtens stora användbarhet, ingenjörerna har omfattande redskap för statiska beräkningar och byggplatsens folk är bekanta med materialet. Byggandets framtid har börjat det handlar bara om att ta chansen! Tata Steel Plåt i tiden 51
