Tulikivi-yhtiöt/Tulikivi Group H700. Pystytyspiirustukset Monteringsritningar Montagezeichnungen Construction drawings Plans de montage H700

Transkript

1 Tulikivi-yhtiöt/Tulikivi Group Pystytyspiirustukset Monteringsritningar Montagezeichnungen Construction drawings Plans de montage

2 Tulikivi-yhtiöt/Tulikivi Group KIVILUETTELO / STENFÖRTECKNING / STEINLISTE / STONELIST / NOMENCLATURE DES PIERRES

3 Tulikivi-yhtiöt/Tulikivi Group TARVIKELUETTELO / MATERIALFÖRTECKNING / MATERIALLISTE / MATERIAL LIST / NOMENCLATURE

4 Tulikivi-yhtiöt/Tulikivi Group TEKNISET TIEDOT LÄMMITYSTEHO PAINO 2,5 kw 678 kg POHJAN MITAT - leveys 780 mm - syvyys 480 mm TULIPESÄN MITAT - leveys 180 mm - syvyys 290 mm Uuni asennetaan liikkumattomalle ja palamattomalle alustalle, joka on riittävän luja kantamaan uunin painon. Uunin perustuksen mitoituksessa on otettava huomioon ilmarako tiiliseinään (30 mm), suojaetäisyydet ja uunin mahdolliset ulokkeet. SUOJAETÄISYYDET - sivusuunnassa 150 mm - ylös 1000 mm - alas 50 mm Uunin perustuksessa on myös huomioitava huollon (nuohoussivu 600 mm) ja käytön (työskentelytilaa 1000 mm) vaatimat tilat. Nuohousmahdollisuudet tarkistetaan asennettaessa niin, että uuni ja hormi ovat nuohottavissa normaalein nuohousvälinein. KIPINÄSUOJA Uunin eteen palamattomalla materiaalilla kipinäsuojattu alue: - leveys; suuluukun leveys mm molemmin puolin - syvyys minimi 400 mm HORMI Uuni liitetään Suomen rakentamismääräyskokoelman osien E1 ja E3 mukaiseen savuhormiin. Hormin koko: x 140 mm tai - halkaisija mm - minimipituus on 5500 mm Hormiliitosaukko hormissa: -leveysmitta tehdään yleensä savuhormin levyiseksi -minimikorkeus on 300 mm (aukon yläreuna mitattuna pohjatasosta) HUOM! Hellauunin (HU 3200) hella asennetaan tämän ohjeen mukaan.

5 Tulikivi-yhtiöt/Tulikivi Group TEKNISKA DATA VÄRME EFFEKT VIKT 2,5 kw 678 kg GRUNDENS MÅTT - bredd 780 mm - djup 480 mm ELDSTADENS MÅTT - bredd 180 mm - djup 290 mm Ugnen placeras på orörligt och obrännbart underlag som är tillräckligt för att bära ugnens vikt. När man planerar grunden bör man ta hänsyn till att en luftpalt på 30 mm lämnas mellan ugn och tegelvägg, skyddsavstånd och möjliga utbyggnader på ugnen bör också beaktas. Skyddsavstånden mellan ugnen och vägen: 1. Brännbar vägg (trävägg): 150 mm (100 mm i Sverige). (OBS! Punktera 2-4 gäller endast Sverige). 2. Brännbar vägg som skyddas med tändskyddande material: 50 mm (tändskyddande materialet, t.ex. Minerit, Cemin wood eller motsvarande kan fästas direkt på träväggen utan regler) Mineritskivans tjocklek mm 3. Gipsvägg räknas som brännbar vägg och skall skyddas enligt punkt 2 ovan 4. Obrännbar vägg: 30 mm Vid placering av ugnen bör man också ta hänsyn till att ett utrymme på 600 mm (1300 mm i Sverige) lämnas vid sidan av ugnen för sotning och 1000 mm som arbetsområde framför ugnen. Ugnen får anslutas till rökkanal dimensionerad för en maximal rökgastemperatur av 350 C. Rökkanalens mått: x 140 mm eller - diameter mm - min. höjd 5500 mm Skorstenanslutnig - Breddmått samma som rökkanalens - min. höjd 300 mm (öppningens överkant mätt från grunden) - öppningens nederkant är vid grundnivån Sotning Sotningmöjligheterna kontrolleras vid monteringen så att både ugn och skorsten kan med normala sotningsredskap sotas. Vid behov extra sotlucka på ugn eller/och skorsten.

6 Tulikivi-yhtiöt/Tulikivi Group TECHNISCHE ANGABEN GEWICHT 678 kg FUNDAMENTMASSE - Breite 780 mm - Tiefe 480 mm FEUERRAUMMASSE - Breite 180 mm - Tiefe 290 mm Bemergung! Zwischen dem Ofen und dem Schorstein sollte ein Raum von mindesten 60 mm bleiben. SCHORNSTEINMASSE - Durchmesser mm - Höhe min. 5,5 m ANSCHLUSSROHR -Durchmesser (wird nicht mit dem Ofen geliefert) mm - Lämge max mm

7 Tulikivi-yhtiöt/Tulikivi Group TECHNICAL DATA WEIGHT 1490 Ibs BASE DIMENSIONS - width 30 3/4 - depth 18 7/8 FIRE CHAMBER DIMENSIONS - width 7 1/16 - depth 11 7/16 When dimensioning the base take note of the clearances to combustibles, fireplace overhangs and at least 2 3/8 air space between fireplace and chimney (non-combustible material). Remember to plan the soot cleaning arrangement before installation (read Assembly Instructions ). Chimney connectors shall be clay flue tile (minimum 5/8 wall thickness) or steel pipe (minimum 1/8 wall thickness) surrounded by solid masonry. Factory build chimney pipe, type HT meeting requirements of UL 103 or the requirements of ULC S629M. A = 15 B = 12 C = 16 D = 8 1)Minimum 1 1/8 non combustible material if flooring comes to unit. 2)Hearth projection must be non-combustible material on cantilevered concrete. Attention! Don t make any step to flue connection.

8 Tulikivi-yhtiöt/Tulikivi Group

9 Tulikivi-yhtiöt/Tulikivi Group

10 Tulikivi-yhtiöt/Tulikivi Group

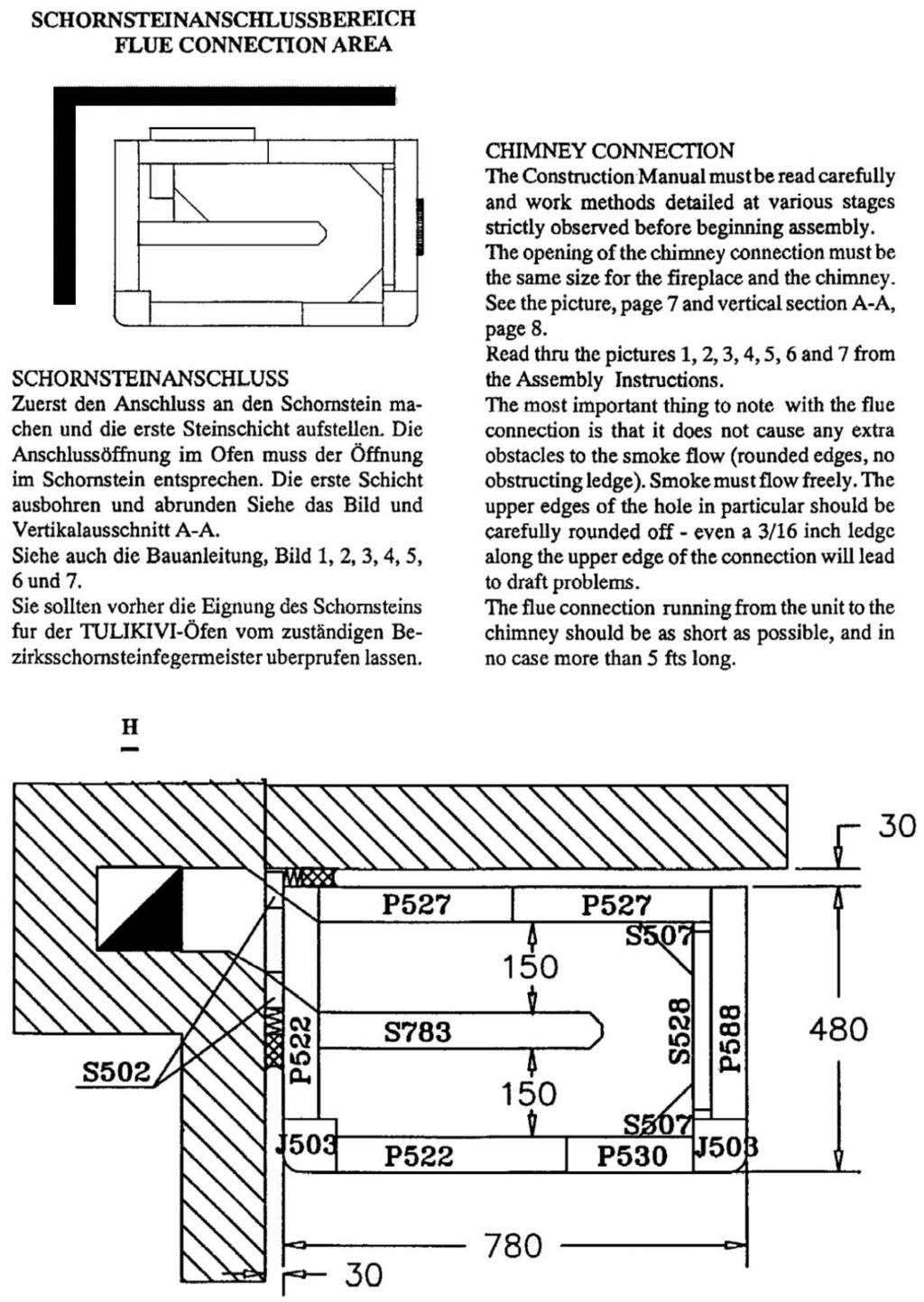

11 Tulikivi-yhtiöt/Tulikivi Group

12 Tulikivi-yhtiöt/Tulikivi Group

13 Tulikivi-yhtiöt/Tulikivi Group

14 Tulikivi-yhtiöt/Tulikivi Group

15 Tulikivi-yhtiöt/Tulikivi Group

16 Tulikivi-yhtiöt/Tulikivi Group

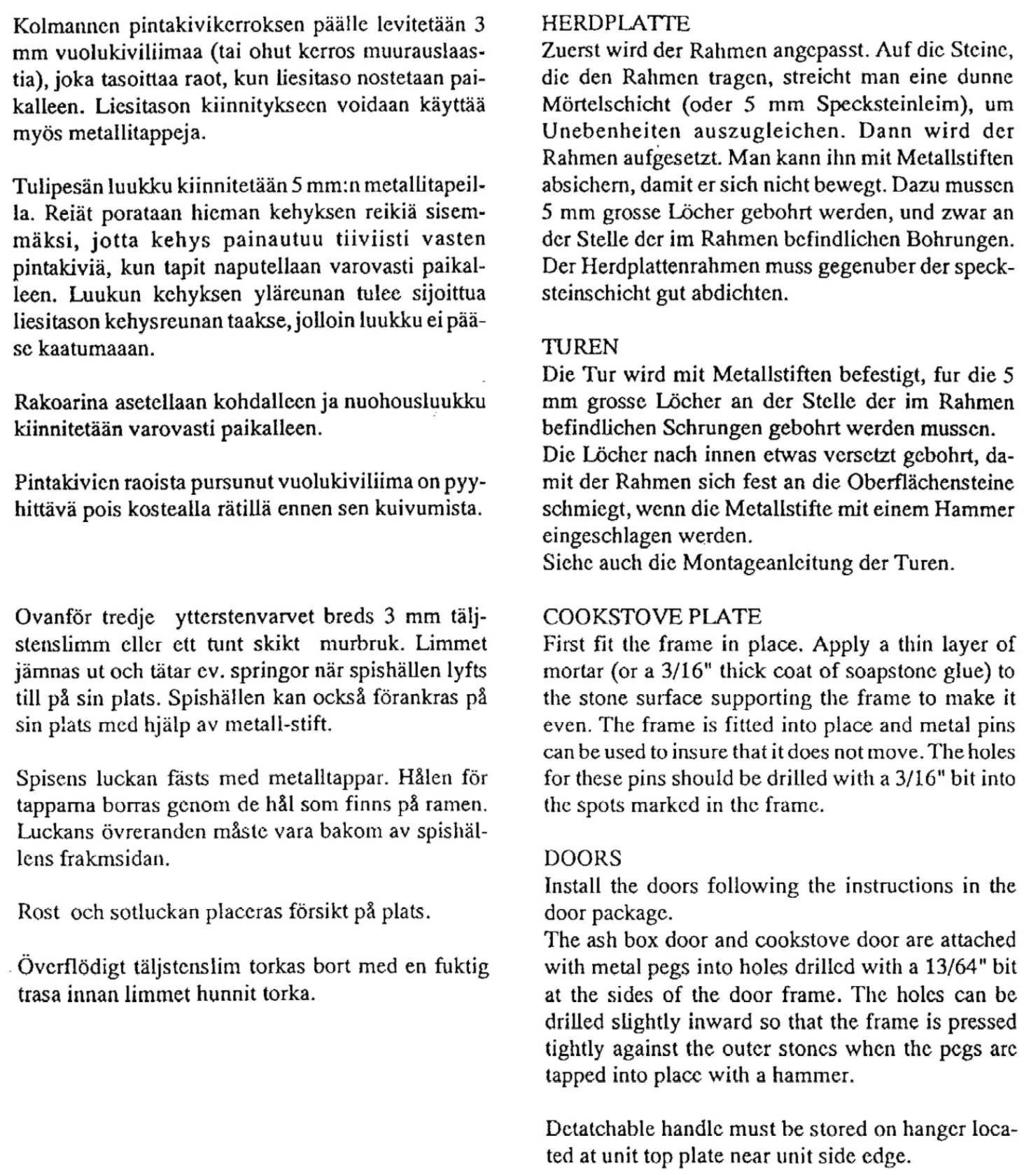

17 Tulikivi-yhtiöt/Tulikivi Group

18 Tulikivi-yhtiöt/Tulikivi Group

19 Tulikivi-yhtiöt/Tulikivi Group

20 Tulikivi-yhtiöt/Tulikivi Group

21 Tulikivi-yhtiöt/Tulikivi Group

22 Tulikivi-yhtiöt/Tulikivi Group

23 Tulikivi-yhtiöt/Tulikivi Group

24 Tulikivi-yhtiöt/Tulikivi Group

25 Tulikivi-yhtiöt/Tulikivi Group

26 Tulikivi-yhtiöt/Tulikivi Group

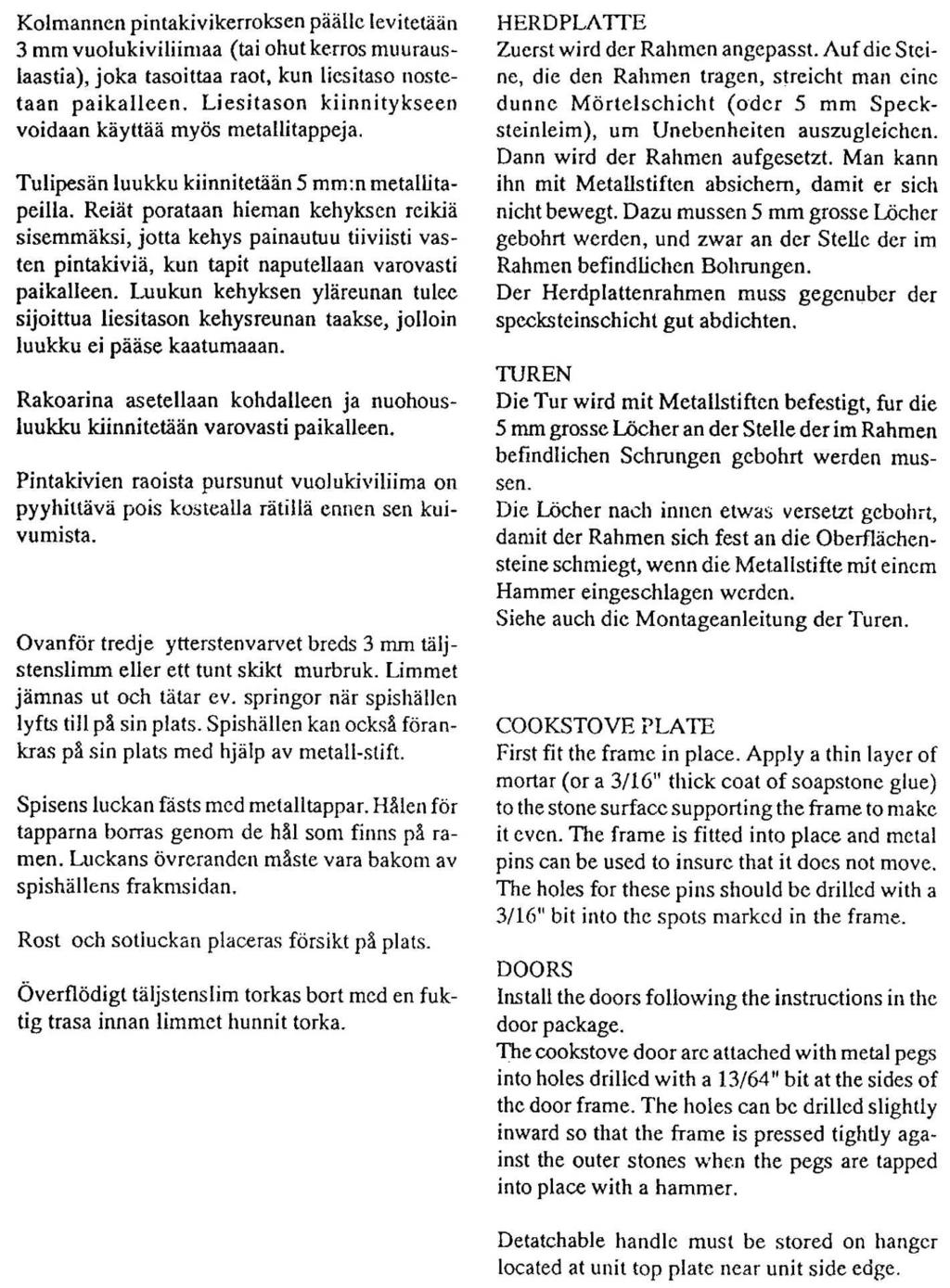

27 Tulikivi-yhtiöt/Tulikivi Group
