1 Digiroad Kommununderhåll Anvisningar för underhåll på papperskarta

2 DIGIROAD KOMMUNUNDERHÅLL Anvisningar för underhåll på papperskarta

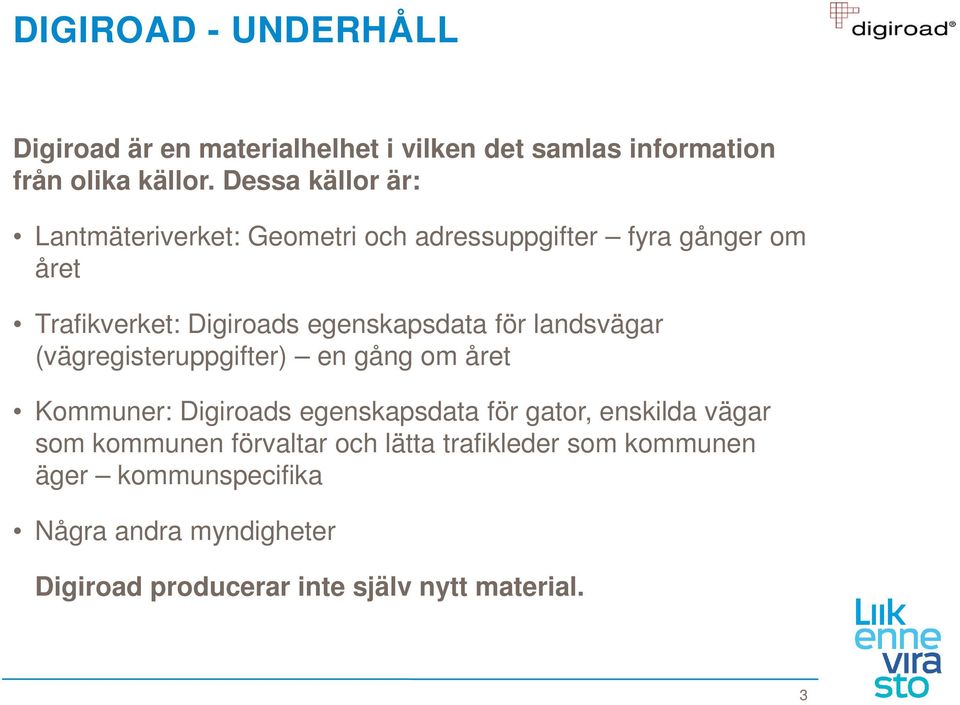

3 DIGIROAD - UNDERHÅLL Digiroad är en materialhelhet i vilken det samlas information från olika källor. Dessa källor är: Lantmäteriverket: Geometri och adressuppgifter fyra gånger om året Trafikverket: Digiroads egenskapsdata för landsvägar (vägregisteruppgifter) en gång om året Kommuner: Digiroads egenskapsdata för gator, enskilda vägar som kommunen förvaltar och lätta trafikleder som kommunen äger kommunspecifika Några andra myndigheter Digiroad producerar inte själv nytt material. 3

för landsvägar (vägregisteruppgifter) en gång om året Kommuner: Digiroads egenskapsdata för gator, enskilda vägar som

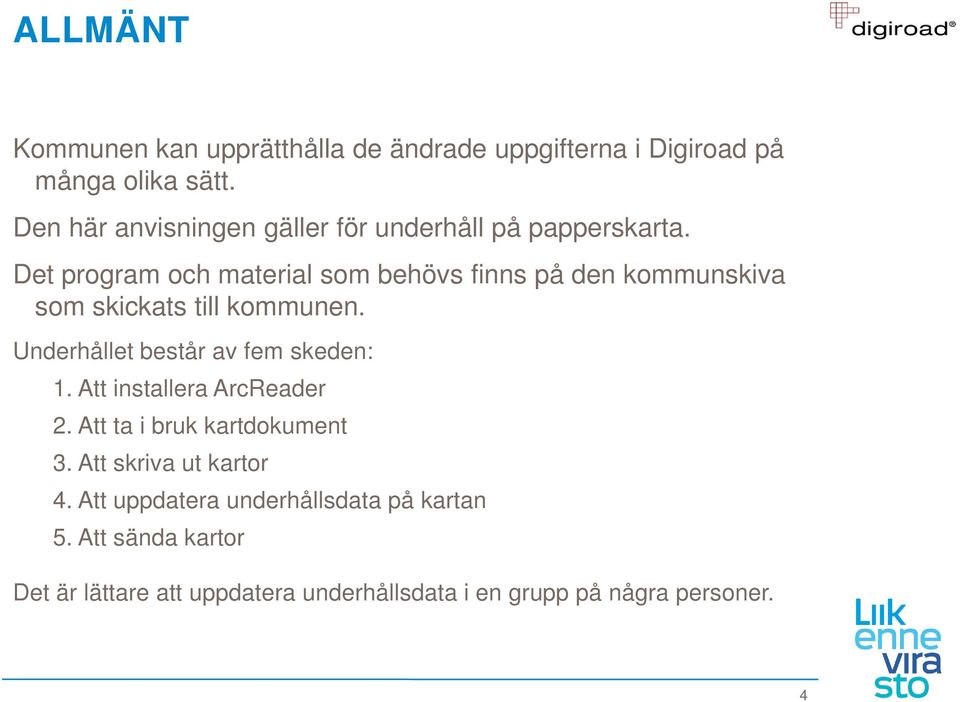

4 ALLMÄNT Kommunen kan upprätthålla de ändrade uppgifterna i Digiroad på många olika sätt. Den här anvisningen gäller för underhåll på papperskarta. Det program och material som behövs finns på den kommunskiva som skickats till kommunen. Underhållet består av fem skeden: 1. Att installera ArcReader 2. Att ta i bruk kartdokument 3. Att skriva ut kartor 4. Att uppdatera underhållsdata på kartan 5. Att sända kartor Det är lättare att uppdatera underhållsdata i en grupp på några personer. 4

Det program och material som behövs finns på den kommunskiva som skickats till kommunen.

5 ATT INSTALLERA ARCREADER Man kan använda programmet ArcReader för att skriva ut kartor samt för noggrannare granskning av vägar och gator. Programmet finns på den kommunskiva som skickats till kommunerna. Programmet kan också fritt laddas ner på webben: Det går inte nödvändigtvis att installera programmet om det redan finns andra ArcGis-program på datorn. Be vid behov kommunens it-stöd om hjälp. 5

Programmet kan också fritt laddas ner på webben: http://www.esri.com/software/arcgis/arcreader/download.

6 TA I BRUK KARTDOKUMENT Kopiera materialet för din egen kommun från kommunskivan samt kartdokumenten i samma katalog på din egen dator. Noggrannare anvisningar finns på kommunskivan i filen Digiroad_kartdokument_kommuner_följebrev.pdf. Nu kan du öppna kartdokumentet i programmet ArcReader och du borde kunna se vägarna och gatorna i din egen kommun. I vänstra kanten kan du välja vilka kartnivåer som visas. Standardkartnivå är översiktskarta. 6

Noggrannare anvisningar finns på kommunskivan i filen Digiroad_kartdokument_kommuner_följebrev.pdf.

7 ATT SKRIVA UT KARTOR Kartorna skrivs ut i färg och helst på papper av storlek A3 eller större. Fokusera tillräckligt nära, så att kartorna blir tillräckligt klara. Förhandsvisning av utskriften visas via menyn : View Layout View Teckenförklaringarna skrivs inte ut på kartorna via ArcReader. Teckenförklaringarna har sammanställts på de tre följande diorna. Digiroad-operatören kan skriva ut kartor vid behov enligt överenskommelse. 7

Förhandsvisning av utskriften visas via menyn : View Layout View Teckenförklaringarna skrivs inte ut på

8 TECKENFÖRKLARINGAR FÖR KARTDOKUMENT 1 8

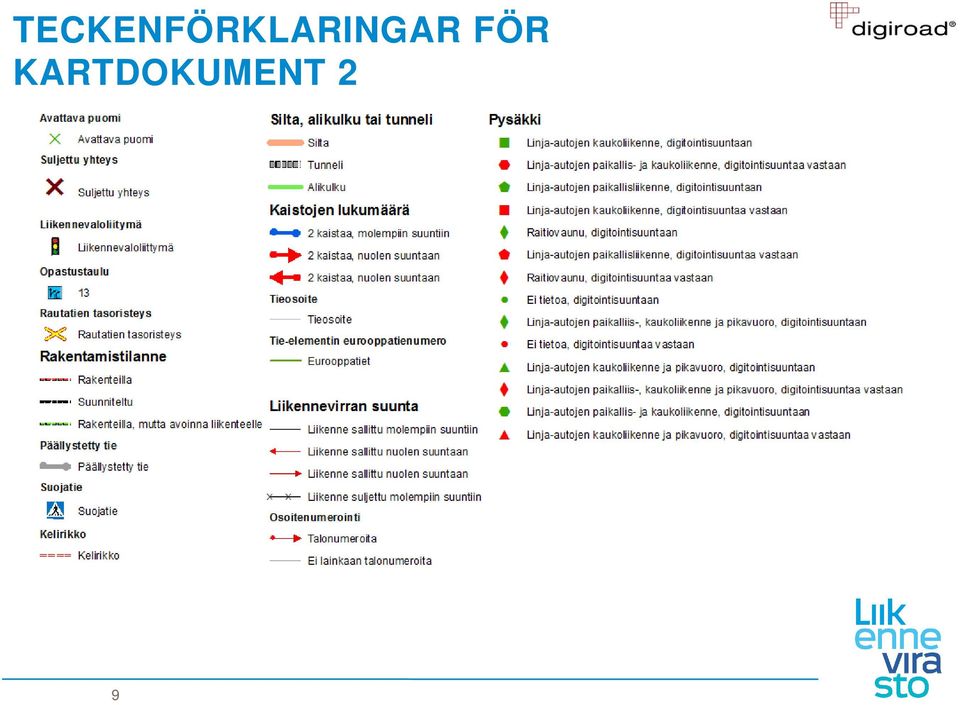

9 TECKENFÖRKLARINGAR FÖR KARTDOKUMENT 2 9

10 TECKENFÖRKLARINGAR FÖR KARTDOKUMENT 3 10

11 VILKA OBJEKT PÅ SAMMA KARTA? Skriv om möjligt ut vägnamnet på varje karta Det underlättar lokaliseringen av platsen Enhetliga, linjära objekt som täcker hela vägnätet skrivs var och en ut på sin egen karta Sådana är trafikledstyp, funktionell klass och typ av vägelement De övriga linjära objekten skrivs ut på en egen karta så att trafikledstypen fungerar som bakgrundsmaterial Sådana är bl.a. hastighet, belysning, tätort och vägbeläggning Punktformiga objekt, svängningsrestriktioner och fordonsbegränsningar kan skrivas ut flera på samma karta, men ändå så att kartan förblir tydlig. Trafikledstyp används som bakgrundsmaterial Sådana är bl.a. avstängd förbindelse, svängningsrestriktion eller fordon förbjudet 11

Sådana är trafikledstyp, funktionell klass och typ av vägelement De övriga linjära objekten skrivs ut på en egen karta så att trafikledstypen fungerar som bakgrundsmaterial Sådana

12 KARTOR ATT SKRIVA UT KARTOR SOM SÄNDS TILL OPERATÖREN Kartor över tätorter (gatunätets område): skala 1: trafikledstyp som grund 1. Svängningsrestriktion, avstängda förbindelser, bom som kan öppnas eller fordon förbjudet/tillåtet 2. Hållplatser, belagd väg 3. Tjänster 4. Fordonets största tillåtna bredd, fordonets största tillåtna höjd, fordonets största tillåtna längd, fordonets största tillåtna totalvikt, fordonskombinationens största tillåtna totalvikt, fordonets största tillåtna axeltryck, fordonets största tillåtna boggitryck 5. Bro, underfart, tunnel, plankorsning 6. Vägbelysning, trafikljusreglering 7. Vägelementets funktionella klass 12

Fordonets största tillåtna bredd, fordonets största tillåtna höjd, fordonets största tillåtna längd, fordonets största tillåtna totalvikt, fordonskombinationens

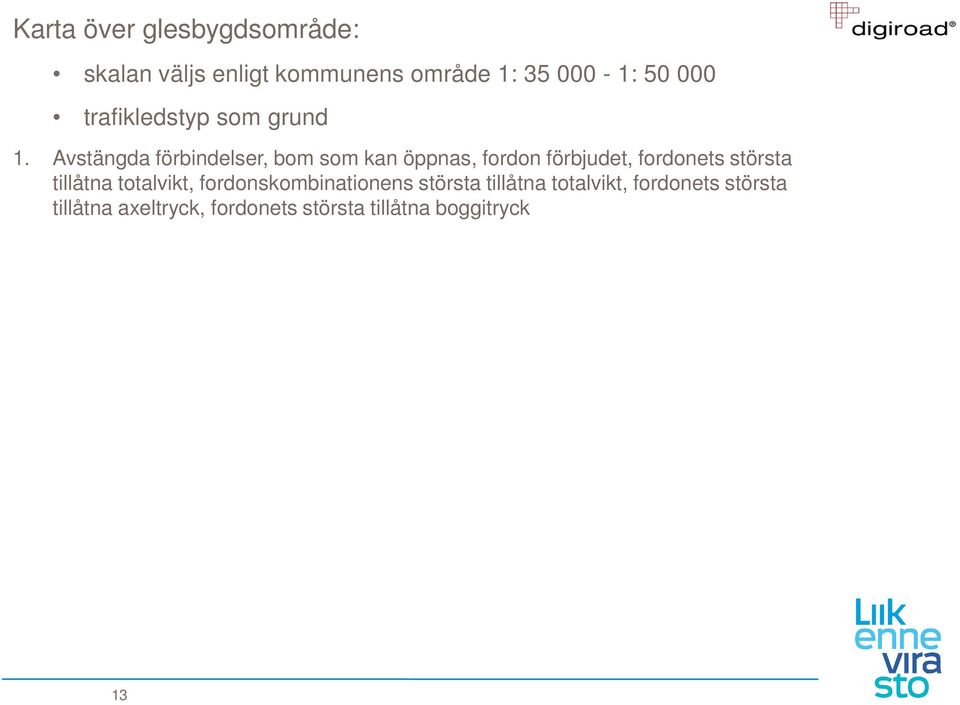

13 Karta över glesbygdsområde: skalan väljs enligt kommunens område 1: : trafikledstyp som grund 1. Avstängda förbindelser, bom som kan öppnas, fordon förbjudet, fordonets största tillåtna totalvikt, fordonskombinationens största tillåtna totalvikt, fordonets största tillåtna axeltryck, fordonets största tillåtna boggitryck 13

Avstängda förbindelser, bom som kan öppnas, fordon förbjudet, fordonets största

14 KARTOR SOM SÄNDS TILL LANTMÄTERIVERKET Kartor över tätorter (gatunätets område): skala 1: Nya och borttagna gator och vägnamn i tätort 2. Trafikströmmens riktning Karta över glesbygdsområde: skalan väljs enligt kommunens område 1: : Nya och borttagna gator, enskilda vägar och vägnamn i glesbygd 2. Trafikströmmens riktning 14

Trafikströmmens riktning Karta över glesbygdsområde: skalan väljs enligt kommunens

15 UPPDATERING AV UNDERHÅLLSDATA PÅ KARTAN På kartan antecknas nya, ändrade och borttagna egenskaper Anvisningar för underhåll av dataslagsspecifika egenskapsdata: För nya och förändrade objekt antecknas nytt värde Det gamla värdet behöver inte antecknas Du kan använda olika färger som hjälp vid märkningarna. Nya, förändrade och borttagna vägar och gator samt namnförändringar och ändringar av enkelriktning antecknas på sina egna kartor och levereras direkt till den lokala lantmäteribyrån 15

fi/yllapito/sv_se/underhallanvisningar/ För nya och förändrade objekt antecknas nytt värde Det gamla värdet behöver inte antecknas Du kan använda olika

16 UPPDATERING AV UNDERHÅLLSDATA PÅ KARTAN Det går inte alltid att tydligt märka ut all information på kartor som skrivits ut med ArcReader Du kan granska otydliga ställen med ArcReaders Info-verktyg Det viktigaste är att märkningarna är tydliga och entydiga Vid behov kan du skriva en förklaring på kartan eller som bilaga De följande exemplen är riktgivande och du kan bli tvungen att göra egna tillämpningar 16

viktigaste är att märkningarna är tydliga och entydiga Vid behov kan du skriva en förklaring på kartan

17 EXEMPEL 1: LINJÄR OBJEKT Uppdatering av funktionell klass Exempelvis: - trafikledstyp - hastighetsbegränsning - funktionell klass Du kan antingen märka ut områden eller enskilda väglinjer - Väglinjens början och slut märks ut med ett tvärstreck Det räcker att anteckna det nya värdet 17

antingen märka ut områden eller enskilda väglinjer - Väglinjens början

18 EXEMPEL 2: SVÄNGNINGSRESTRIKTIONER Förbjuden körriktning, tvingad körriktning och andra svängningsrestriktioner Förbjuden körriktning märks med rött och tvingad körriktning med blått Uppdatering av svängningsrestriktio n De svängningsrestriktioner som tas bort kryssas över och för säkerhets skull skriver man Bort". 18

tvingad körriktning med blått Uppdatering av svängningsrestriktio n De

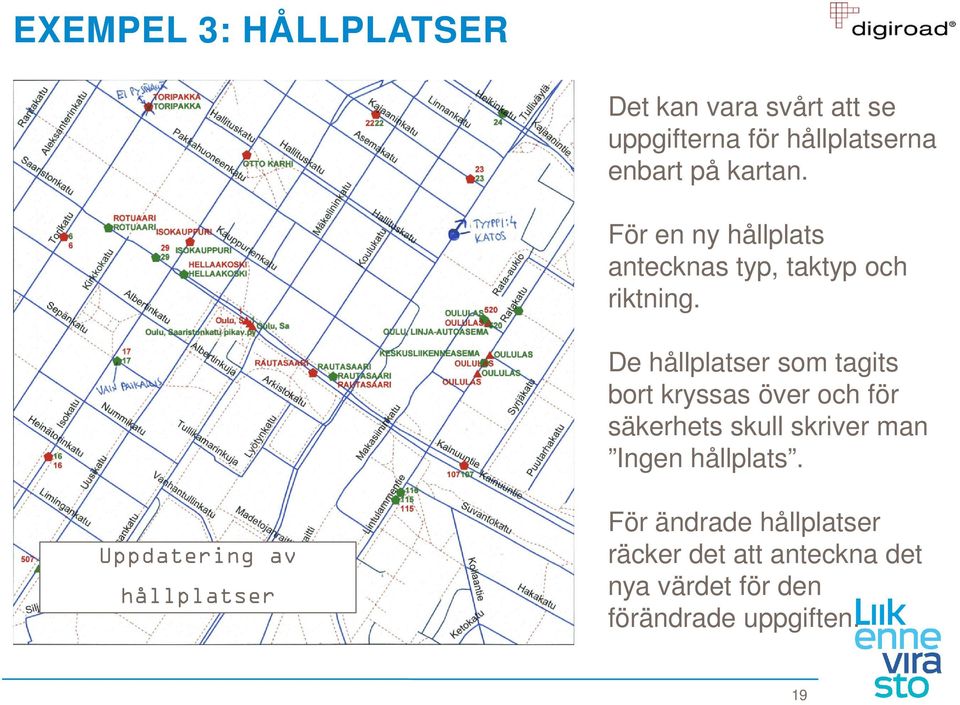

19 EXEMPEL 3: HÅLLPLATSER Det kan vara svårt att se uppgifterna för hållplatserna enbart på kartan. För en ny hållplats antecknas typ, taktyp och riktning. De hållplatser som tagits bort kryssas över och för säkerhets skull skriver man Ingen hållplats. Uppdatering av hållplatser För ändrade hållplatser räcker det att anteckna det nya värdet för den förändrade uppgiften. 19

De hållplatser som tagits bort kryssas över och för säkerhets skull skriver man Ingen

20 EXEMPEL 4: TJÄNSTER Uppdatering av tjänster Du kan ta bort eller sätta till tjänster. De borttagna kryssas över och för säkerhets skull skriver man Bort. En ny tjänst placeras på dess verkliga plats och man skriver tjänstens namn eller nummer. 20

De borttagna kryssas över och för säkerhets skull skriver man

21 OBS! Kom ihåg att benämna kartorna så att det också framgår vilka underhållsdata som har uppdaterats på kartan. Underhållsdatum på kartorna. Om du använder egna anteckningar eller visualiseringar, ska du också bifoga teckenförklaringar. 21

22 SÄNDNING AV KARTOR Bifoga: Följebrev (från kommunskivan Digiroad_underhallsleverans_foljebrev.xls) Kartor Vid behov teckenförklaringar Positionskarta, om det finns kartor från olika håll i kommunen Kartorna sänds till adressen: Trafikverket/Digiroad PB 67, Helsingfors Digiroad-operatören kvitterar de mottagna kartförsändelserna Ta kontakt med operatören om du inte får kvittering inom ett par arbetsdagar 22

23 ATT KORRIGERA VÄRDEN PÅ PAPPERSKARTA PÅ DATOR Du kan rita in förändringar på en karta i filformat med ett bildbehandlingsprogram. Då kan leveransen skickas som fil på adressen data@digiroad.fi. 23

24 Tilläggsuppgifter E-post: 24
