1 LASERMÄRKNINGSLÖSNINGAR

2 MASTERS OF LASER MARKING Cajo Technologies är en innovativ tillverkare av lasermärkningssystem. Vi är en grupp bestående av branschens toppskikt som har tagit lasermärkningstekniken till nästa nivå. Vår egen programvara och patenterade teknik möjliggör ytterst precis och varaktig märkning på nästan alla material, snabbt och kostnadseffektivt. Vi erbjuder heltäckande lösningar för spårbarhet och produktmärkning som är enkla att använda och optimerade för industriella tillverkningsprocesser. Våra lösningar kan ersätta traditionella märkningsmetoder, t.ex. bläckstrålar, med mycket kort återbetalningstid. Vi är ett tillväxtföretag som expanderar snabbt internationellt, med huvudkontor och produktion i Kempele, Finland, och leveranser till marknadsledare inom metall- och kabelbranscherna i nästan 20 länder. 3

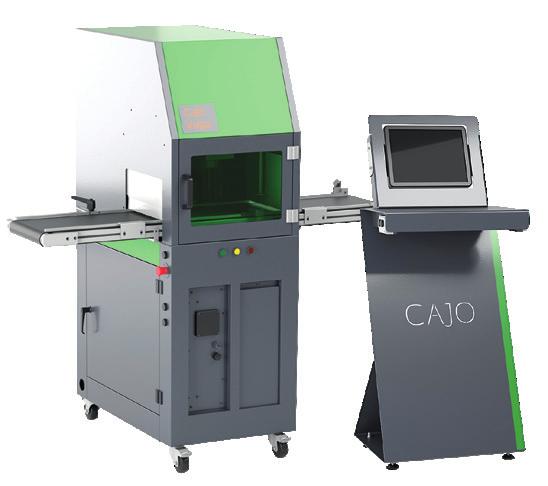

3 CAJO VEGA Cajo Vega produktvideo TEKNISKA DATA * Cajo Vega med transportband Cajo Vega är ett märksystem som är specifikt utvecklat för flexibel och högklassig märkning av detaljer i olika stadier av kundens tillverkningsprocess- såväl på slutprodukter som uppströms. Det kan integreras som en del av en produktionslinje eller användas som en separat arbetsstation för märkning. Systemet har ett inbyggt, fördefinierat märkningsbibliotek som används när man vill märka olika material. Det kan ge permanent märkning på rostfritt stål, aluminium och andra metaller samt på plastmaterial. Cajo Vega har ett lättanvänt användargränssnitt som ger en flexibel anpassning av t.ex. logotyper, del- och serienummer samt datum. Det kan också användas för identifierings- och spårbarhetsmarkeringar, t.ex. streckkoder, datamatris och QR-koder. Cajo Vega är lätt att använda, servicevänligt och har en lång livslängd. Lasertyp Våglängd Fiber nm Laserenhet Tailor Fiber (20/50/100 W) eller Tailor Advanced (20 W) Skannerhuvud Märkningshastighet (max) Märkyta per gång Max. dimension på arbetsstycket (h*w*l) Kylning Förhandsvisning Strömförsörjning Höjdjustering Maskinens yttermått Vikt Höghastighets optiska galvanometer 500 tecken/s eller 7 m/s, kan uppgraderas upp till 1000 tecken/s eller 14 m/s 175 x 175 / 220 x 220 mm 220 x 400 x 450 mm för 175 x 175 optik 120 x 400 x 450 mm för 220 x 220 optik Luftkyld Integrerad rödljuspekare V / Hz Justerbarmed Software (CajoMark) 560 x 1000 x 1650 mm 120 kg Driftstemperatur 10 30, fuktighet 80 % Anslutningar Programvara USB, Ethernet CajoMark, CajoCad Operativsystem Windows 7 / Windows 10 Fjärruppkoppling Extern styrenhet Yttermått Vikt Optioner Via inbyggd VPN-hårdvara (kräver internetuppkoppling) 510 x 615 x 1475 mm 60 kg Transportsband Sidodörrar Sid spar Roterande apparat 4 5

4 CAJO TAILOR Cajo Tailor produktvideo TEKNISKA DATA Lasertyp Våglängd Laserns uteffekt Skannerhuvud Märkningshastighet (max) Märkyta Max. dimension på arbetsstycket Preview system Kylning Strömförsörjning Programvara Maskinens yttermått Fiber nm 20 W / 50 W / 100 W Höghastighets optiska galvanometer 500 tecken/s eller 7 m/s, kan uppgraderas till 1000 tecken/s eller 14 m/s 175 x 175 mm / 220 x 220 mm Skalbar Integrerad rödljuspekare Luftkyld V / Hz CajoMark, CajoCad Laserhölje 178 x 482 x 560 mm (15 20 kg) Laserhuvud 131 x 155 x 545 mm (7 kg) Användningstemperatur C, fuktighet 80 % Anslutningar I/O : 4 x input, 4 x output (24 VDC), USB för kontroldatorn Cajo Tailor är ett lasersystem avsett att integreras i en produktionslinje eller som en del av en märkningsstation. Det utvecklades för att ersätta traditionella märksystem (t.ex. bläckstråleskrivare). Cajos teknik och koncept möjliggör exakt och slittålig märkning av jämn kvalitet, oberoende av tillverkningsförhållanden och produkternas ytstruktur. Cajo Tailor har fördefinierade märknings-och mönsterbibliotek och kan användas på produkter och komponenter tillverkade av olika material: metaller eller plastmaterial, med eller utan ytbehandling. Systemet är lätt att använda, kräver mycket lite underhåll och har en lång livslängd. Mindestanforderungen för PC (ej inkluderad) Processor Lagringskapasitet Hårddisk Intel Celeron 4 GB 64 GB Operativsystem Windows 7 eller Windows 10 Gränssnitt 1 x USB 6 7

5 CAJO TAILOR CO2 TEKNISKA DATA Cajo Tailor CO2 lasersystem avsett att integreras med en produktionslinje eller maskin, utvecklades för att ersätta traditionella märksystem (t.ex. bläckstråleskrivare). Cajos teknik och koncept möjliggör exakt och slittålig märkning av jämn kvalitet, oberoende av tillverkningsförhållanden och produkternas ytstruktur. Märkmaskinen ger en mycket slittålig märkning på bl.a. produkter och komponenter tillverkade av plast, glas, sten, trä, läder och andra organiska materialen med hjälp av de förhandsdefinierade märknings- och mönsterbiblioteken. Med maskinens lättanvända programvara är det enkelt att uppdatera märkningsfilerna, för bl.a. logotyper, datum, artikel- och serienummer. Systemet är lätt att använda, kräver mycket lite underhåll och har en lång livslängd. Lasertyp Våglängd Laserns uteffekt Skannerhuvud Märkningshastighet (max) CO nm 30 W Höghastighets optiska galvanometer 500 tecken/s eller 7 m/s Märkyta 175 x 175 mm Max. dimension på arbetsstycket Skalbar Kylning Luftkyld Strömförsörjning V / Hz Programvara CajoMark, CajoCad Maskinens yttermått Laserhölje 178 x 482 x 560 mm (10 kg), Laserhuvud 131 x 170 x 746 mm (15kg) Användningstemperatur C, fuktighet 80 % Anslutningar I/O : 4 x input, 4 x output (24 VDC), USB för kontrolldatorn CAJO TAILOR GREEN Samma krav för PC än med Cajo Tailor Cajo Tailor Green är ett intergrerbart lasersystem för märkning av mjuka material, belagda metaller och känsliga delar som elektroniska komponenter. Systemet kan integresas i produktionslinje eller i enhet. Cajo Tailor är utformad för att ersätta traditionella märkningssystemer, t.ex. bläckstråleskrivare. Lösningen möjliggör exacta, homogena och hållbara markeringar som inte är beronde av miljöförhållanden eller produkternas ytstruktur. Systemet kan permanent markera metaller, belagda metaller, mjuka material som polymerer och känsliga delar inklusive elektroniska komponenter. Cajo Stella Green är optimal för att skapa alla spårbarhets- och identifieringsmärkningar, som mikroskala 2D-markeringar inklusive streckkoder, datamatriser och QR-koder, genom användning av de fördefinierade markeringsbiblioteken inbyggda i systemet. Cajo Tailor Green är en servicevänlig och långvarig lösning. Lasertyp Våglängd Laserns uteffekt Styrning av laserstrålen Märkningshastighet (max) Märkyta per gång Max. dimension på arbetsstycket Kylning Strömförsörjning Programvara Maskinens yttermått Fiber 532 nm 20 W Spegelstyrd 500 tecken/s eller 7 m/s 150 x 150 mm Skalbar Luftkyld V / Hz CajoMark, CajoCad Laserhölje 178 x 482 x 560 mm Laserhuvud 131 x 155 x 545 mm Användningstemperatur C, fuktighet 80 % Anslutningar I/O : 4 x input, 4 x output (24 VDC), USB för kontrolldatorn Samma krav för PC än med Cajo Tailor 8 9

6 SOFTWARE CAJOMARK CajoMark är den lättanvända programvaran för drift av Cajo lasermärkningsmaskiner i produktionsmiljö. Lättanvänt användargränssnitt och produktspecifikt arbetsflöde gör det lätt att styra markeringsprocessen. Användargränssnittet och arbetsflöden kan konfigureras enligt kundens behov. Märkning arbetsflöde, som styr hela markeringsprocessen från början till slut, kan modelleras för kundens varje produkt separat. Variabel markeringsinnehåll och inställningar kan skrivas in manuellt eller hämtas från andra system, t.ex. databas. Variabelt märkningsinnehåll kan vara, t.ex. produkt-id, serienummer, batchnummer och tidsstämplar. Med programvaran, kan Cajo lasermarkeringssystemet integreras till kundens produktions- och automationssystem. Dessutom stödjer CajoMark fjärrstyrning av Cajo lasermarkeringssystem via lokalt nätverk. CAJOCAD CajoCad är en omfattande programvara för att snabbt och enkelt utforma och skapa markeringar. Programvaran har en mängd olika CAD-verktyg som gör det enkelt att utforma märkningar för alla ändamål. Vanliga mönster, linjer, former, text i Windows TrueType och maskinläsbara koder som QR-koder och streckkoder, är lätta att lägga till. CajoCad är också väl lämpad för att skapa markeringar med företagslogo och andra bilder, som kan läggas till märkningen som vektorgrafik. Programvaran stödjer användningen av automatiskt genererade tidstämplar och serienummer på markeringar i olika former. Dessutom används CajoCad för att utforma märkningsmallar som används i CajoMark

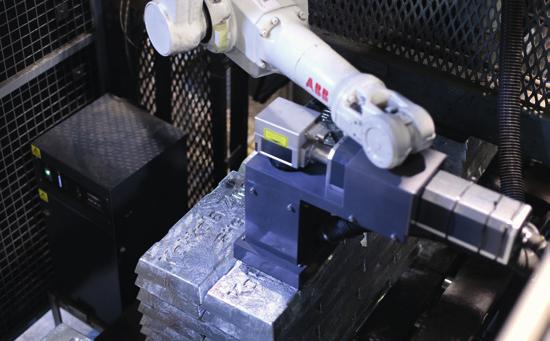

7 REFERENSKUNDER BOLIDEN AKER SOLUTIONS Produktionslinjens hastighet fördubblades med hjälp av Cajos lösning Det norska företaget Aker Solutions använder Cajos lösning för att märka manöverkablar som ska förläggas i havet. Manöverkablarna som tillverkas av Aker är belagda med PE-plast. Det har traditionellt varit extremt svårt att åstadkomma permanent märkning på ytor av PE-plast eftersom ytan är väldigt hal. Bläckstråleskrivare ersattes av Cajo Tailor På Boliden märktes partinummer och tillverkningsdatum på zinktackor tidigare med en bläckstråleskrivare. Detta innebar att tackornas ytfuktighet och temperaturväxlingar ibland ställde till med problem. Cajos lösning var en helautomatisk robotcell som integrerades med kundens produktionslinje. Cajo Technologies stod för planeringen, installationen och bruktagningen av konceptet, medan roboten levererades av Cajos samarbetspartner ABB. Ett tillverkningsparti kan motsvara en kontinuerlig kabel som är över 80 kilometer lång. I det här fallet körs produktionslinjen nonstop dygnet runt, alla dagar, och därför måste märkningsprocessen också fungera på ett underhållsfritt och tillförlitligt sätt. Märkningscellen kommunicerar direkt med företagets egna MES- och SCADA-system. MES producerar variabla märkningsdata till laserenheten och SCADA kan användas för att hantera märkningscellens funktioner. Tack vare märkningslösningen kunde produktionslinjens hastighetskapacitet fördubblas, vilket gav en återbetalningstid för investeringen på 18 månader. Cajos teknik och koncept möjliggör exakt och slittålig märkning av jämn kvalitet oberoende av tillverkningsförhållanden och produkternas ytstruktur. Märkningarnas placering och innehåll kan varieras smidigt med hjälp av ett enkelt program. Konceptet gör det också möjligt att lägga till uppgifter, såsom grafik, streckkoder och datamatriser, i märkningarna. Med hjälp av Cajos teknik kan märkningen produceras ekologiskt och utan några tillsatsämnen, vilket är viktigt med tanke på produktens vidareförädling

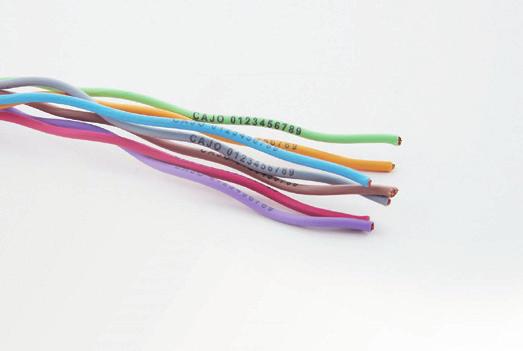

8 BRANSCHER Några av våra referenskunder METALLBRANSCHEN Märkning på alla typer av metaller, från varmvalsade stålprodukter till halvfabrikat och färdiga produkter Spårbarhet genom hela leveranskedjan Lågt underhållskrav och lång livslängd Korta återbetalningstider Inga tillsatser behövs Några av våra referenskunder KABEL- OCH KABLAGEBRANSCHEN Utformad för att ersätta de traditionella märkningssystemen, t.ex. bläckstrålar Tillförlitlig drift dygnet runt, alla dagar, för långa produktionskörningar Löpande höghastighetsmärkning Lågt underhållskrav och lång livslängd Korta återbetalningstider Dedikerad lösning för kablagemärkning SLUTPRODUKTER KONTRAKTSTILLVERKNING Märkning av varumärkesprodukter för alla behov (logotyper och designmärken, personlig anpassning, massanpassning) Dedikerad programvarulösning Lättanvänt användargränssnitt En märkningslösning för en mängd olika material Fristående system speciellt utvecklat för halvfabrikat och färdiga produkter Flexibel lösning med många konfigurationer och alternativ att välja bland Testat och verifierat parameterbibliotek, t.ex. för metaller, polymerer och belagda material Dedikerad programvarulösning Lättanvänt användargränssnitt En märkningslösning för en mängd olika material Fristående system speciellt utvecklat för halvfabrikat och färdiga produkter Flexibel lösning med många konfigurationer och alternativ att välja bland Några av våra referenskunder Några av våra referenskunder 14 15
