Lasermärkningssystem

Transkript

1 Lasermärkningssystem

2 Cajo Technologies har tagit fram en unik färgmönstrings- och märkningsteknik som gör det möjligt att genomföra många olika visioner på ett kostnadseffektivt och ekologiskt sätt. Cajo Technologies patenterade metod grundar sig på traditionell laser som vi utnyttjar på ett unikt sätt. Vår metod förändrar materialets ytstruktur och kräver inga tillsats- eller färgämnen. Metoden ger mycket exakta, permanenta och i praktiken eviga märkningar och färgmönstringar på så gott som alla material. Med hjälp av vår teknik kan du designa eller personifiera så gott som vilket material som helst, allt från små produkter till stora ytor. Våra märkningssystem (CajoMark, CajoCad och CajoCloud) är integrerbara med kundens produktionssystem. Cajo Technologies märkningsmetod och lösningar används bl.a. av Fiskars, Boliden, SSAB, Halton Marine, Kone och Outokumpu.

3 Cajo Stella Cajo Stella är särskilt utvecklad för smidig och högklassig märkning och prägling av produkter, komponenter, produktskyltar och typskyltar. Märkmaskinen ger en mycket slittålig märkning på bl.a. rostfritt stål, aluminium och andra metaller samt plaster, med hjälp av de förhandsdefinierade märknings- och mönsterbiblioteken. Med maskinens externa styrenhet och lättanvänd programvara är det enkelt att uppdatera märkningsfilerna, för bl.a. logotyper, datum, artikel- och serienummer. Här kan man även skapa streckkoder, QR-koder och datamatriser med tanke på spårbarheten. Systemet är lätt att använda, kräver mycket lite underhåll och har en lång livslängd. Produktvideo Tekniska data Lasertyp Våglängd Laserns uteffekt Styrning av laserstrålen Märkningshastighet (max) Märkyta Max. dimension på arbetsstycket Kylning Förhandsvisning Strömförsörjning Maskinens yttermått Anslutningar Fjärruppkoppling Vikt Prisuppgifter Systemets pris ,00 Systempris inkl. färgkomponenter ,00 Leasingfinansiering Tillvalsutrustning Fiber nm 20 W Spegelstyrd 300 tecken/s eller 10m/s 175x175 mm 220x400x450 mm Luftkyld Markering med rödpunktssikte V / Hz 560x1000x1600 mm USB, Ethernet CajoLink 120 kg Driftstemperatur C, fuktighet 80 %% Extern styrenhet Programvara CajoMark, CajoCad Operativsystem Windows 7 Yttermått Vikt *60mån kontrakt (Siemens Financial Services) 510x615x1475mm 60 kg Från 790,00 /mån, 1018 /mån (färg)* Fråga leverantören

4 Cajo Sirius Cajo Sirius är en helt ny, flexibel och lättanvänd lasermärkningsstation. Sirius fiberlaser för permanent märkning av många olika material, såsom metaller, ytbelagda metaller och plaster. Den nästan obegränsade rörelsebanan som Sirius märkhuvud har (se produktvideon) i kombination med den mobila utrustningen gör det möjligt att märka även mycket komplicerade arbetsstycken Produktvideo eller många annars omöjliga objekt. Den märkning som görs med systemet håller hög kvalitet och märkningsstationen kan även användas för märkning av objekt i rörelse. Med märkningsstationen kan man även sköta märkning av arbetsstycken som rör sig i vertikal led. Med CajoMarks lättanvända gränssnitt och CajoCad programvara går det lätt att konstruera och utföra märkningarna. Tekniska data Lasertyp Våglängd Laserns uteffekt Styrning av laserstrålen Märkningshastighet (max) Märkyta Max. dimension på arbetsstycket Kylning Strömförsörjning Fiber nm 20 W Spegelstyrd 300 tecken/s eller 10m/s 175 x 175 mm Ej begränsad Luftkyld V / Hz Operativsystem Windows 7 Programvara Fjärruppkoppling Maskinens yttermått Vikt Anslutningar CajoMark, CajoCad CajoLink 1000 x 650 x 1480 mm (i transportläge) 100 kg USB, Ethernet, RS232, I/O 24 VDC, 4 x input, 4 x output Driftstemperatur C, fuktighet 80 %% Prisuppgifter Systemets pris ,00 Systempris inkl. färgkomponenter ,00 Leasingfinansiering Tillvalsutrustning Från 687 /mån, 890 /mån (färg)* Fråga leverantören *60mån kontrakt (Siemens Financial Services)

5 Cajo Mira Cajo Mira är särskilt utvecklad för smidig och högklassig märkning och prägling av produkter, komponenter, produktskyltar och typskyltar. Märkmaskinen ger en mycket slittålig märkning på bl.a. rostfritt stål, aluminium och andra metaller samt plaster med hjälp av de förhandsdefinierade märknings- och mönsterbiblioteken. Med maskinens externa styrenhet och lättanvänd programvara är det enkelt att uppdatera märkningsfilerna, för bl.a. logotyper, datum, artikel- och serienummer. Här kan man även skapa streckkoder, QR-koder och datamatriser med tanke på spårbarheten. Systemet är lätt att använda, kräver mycket lite underhåll och har en lång livslängd. Miras accessoarer Tekniska data Lasertyp Våglängd Laserns uteffekt Styrning av laserstrålen Märkningshastighet (max) Märkyta per gång Max. dimension på arbetsstycket Prisuppgifter Fiber nm 20 W Spegelstyrd 300 tecken/s eller 10m/s 175x175 mm, 6 separata märkplatser 170x550x750 mm (H*B*L) Kylning Luftkyld Förhandsvisning Markering med rödpunktssikte Strömförsörjning V / Hz Anslutningar USB, Ethernet Fjärruppkoppling CajoLink Maskinens yttermått 900x1300x1600 mm Vikt 160 kg Driftstemperatur C, fuktighet 80 %% Extern styrenhet Operativsystem Windows 7 Programvara Yttermått CajoMark, CajoCad 510x615x1475mm Systemets pris ,00 Systempris inkl. färgkomponenter ,00 Leasingfinansiering Tillvalsutrustning *60mån kontrakt (Siemens Financial Services) Från 1019,00 /mån, 1340,00 /mån (färg)* Fråga leverantören

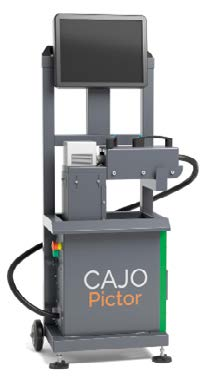

6 Cajo Pictor Tekniska data Cajo Pictor är en mobil utrustning, särskilt utvecklad för märkning av svårflyttade eller stora stationära objekt. Maskinen ger en mycket slittålig märkning på bl.a. rostfritt stål, aluminium och andra metaller samt plaster, med hjälp av de förhandsdefinierade märknings- och mönsterbiblioteken. Med maskinens programvara är det enkelt att uppdatera märkningsfilerna, för bl.a. logotyper, datum, artikel- och serienummer. Här kan man även skapa streckkoder, QR-koder och datamatriser med tanke på spårbarheten. Cajo Pictor är lätt att använda, kräver mycket lite underhåll och har en lång livslängd. Lasertyp Fiber Våglängd nm Laserns uteffekt 20 W Styrning av laserstrålen Spegelstyrd Märkningshastighet (max) 300 tecken/s eller 10m/s Märkyta 110x110 mm Kylning Luftkyld Strömförsörjning V / Hz Operativsystem Windows 7 Programvara CajoMark, CajoCad (pekskärm) Anslutningar USB, Ethernet Maskinens yttermått 560x360x1340 mm Vikt 50 kg Driftstemperatur C, fuktighet 80 %% Prisuppgifter Systemets pris Leasingfinansiering Från 655,00 /mån* Cajo Pictor produktvideo *60mån kontrakt (Siemens Financial Services)

7 Cajo Tailor Cajo Tailor, ett lasersystem avsett att integreras med en produktionslinje eller maskin, utvecklades för att ersätta traditionella märksystem (t.ex. bläckstråleskrivare). Cajos teknik och koncept möjliggör exakt och slittålig märkning av jämn kvalitet, oberoende av tillverkningsförhållanden och produkternas ytstruktur. Märkmaskinen ger en mycket slittålig märkning på bl.a. produkter och komponenter tillverkade av metall, plast och ytbelagda plaster/metaller, med hjälp av de förhandsdefinierade märknings- och mönsterbiblioteken. Systemet är lätt att använda, kräver mycket lite underhåll och har en lång livslängd. Tekniska data Lasertyp Våglängd Laserns uteffekt Styrning av laserstrålen Märkningshastighet (max) Märkyta Max. dimension på arbetsstycket Kylning Strömförsörjning Maskinens yttermått Fiber nm 20 W Spegelstyrd 300 tecken/s eller 10m/s 70x70 mm/110x110 mm/ 175x175 mm Skalbar Luftkyld V / Hz Operativsystem Windows 7 Programvara Anslutningar Laserhölje 178 x 463 x 482 mm Laserhuvud 130 x 145 x 545 mm CajoMark USB, Ethernet, RS232, I/O 24 VDC, 5 x ingång, 5 x utgång Prisuppgifter Systemets pris Systempris inkl. färgkomponenter Leasingfinansiering Från 530 /mån, 675 /mån (färg)* *60mån kontrakt (Siemens Financial Services)

8 Cajo Software CajoCad CajoMark CajoMark är en färdig klientmjukvara som innehåller erforderlig markerings- och märkningsinformation för märkning av kundens produkter. Med denna programvara kan du redigera och skapa text, serienummer eller använda vektorgrafik. CajoMark kan även användas för färgmönstring. Via fjärruppkoppling med CajoLink kan du lägga till nya produkter. CajoMark är lätt att använda och kan integreras med produktionssystem och automatiska produktionslinjer. Dessutom kan man använda CajoMark för att kontrollera och styra andra märkningsverktyg såsom robotar och linjära tillämpningar. CajoCad är ett mycket omfattande märkningsverktyg. Det ger möjlighet att skapa och spara nya märkningsmappar samt skapa fria grafiska objekt som linjer, streckade linjer, cirklar, bågar och text. Med CajoCad kan du även importera vektorgrafik och vid behov ändra basparametrarna. CajoCloud CajoCloud-programmet ger dig en unik möjlighet att anpassa och planera märkningen av dina produkter. Dessutom är det webbaserade programmet enkelt och säkert att använda. Med hjälp av programmet kan du spara och granska dina märkningar i 3D format. När dina bilder och märkningar är klara, kan du snabbt och enkelt göra din beställning via samma program.

9 Lasermärkningsapplikationer Färgmönstring på rostfritt stål Märkningar för spårbarhet och säkerhet Märkningar på medicinska produkter Design & Branding Typskyltar Kabelmärkningar Konsumentprodukter Andra applikationer - fråga mer!

10 Märkningar för olika materialer Rostfritt stål (basiska märkningar) Rostfritt stål (märkningar med färg) Aluminium Kromyta Akrylplast Andra plaster Mässing Kolstål Anodiserat material Anodiserat material (mörk märkning) Målat material Andra material, belagda material och materialblandningar - fråga oss för mer information!

11 Referenser Case: Boliden Case: Raiha Hydraulics KUNDENS BEHOV OCH TIDIGARE MÄRKNINGSMETODER: Raiha Hydraulics är en av dom äldsta industriella hydraulikleverantörer i Finland. Tidigare har företaget använt sig av typskyltar som graverats och senare lasermärkts utan några färger. KUNDENS BEHOV OCH TIDIGARE MÄRKNINGSMETOD: På Boliden märktes partinummer och tillverkningsdatum på zinktackor tidigare med en bläckstråleskrivare. Detta innebar att tackornas ytfuktighet och temperaturväxlingar ibland ställde till med problem. CAJOS KONCEPT OCH RESULTAT: En helautomatisk robotcell som integrerades med kundens produktionslinje. Cajo Technologies stod för planeringen, installationen och bruktagningen av konceptet, medan roboten levererades av Cajos samarbetspartner ABB. CAJOS KONCEPT OCH RESULTAT: Unik färgmärknings lösning som möjliggör företagets logo och brand i färg med data matris eller QR kod i storlek ner till 5*5 mm på typskyltarna. Cajo-Lösningen möjliggör att informationen enkelt kan ändras till t.ex löpande serienumrering. Cajo Technologies märkningsmetod och lösningar används bl.a. av Cajos teknik och koncept möjliggör exakt och slittålig märkning av jämn kvalitet oberoende av tillverkningsförhållanden och produkternas ytstruktur.

12 Bring Surface to Life Cajo Technologies Oy Rasivainiontie 8 FI Kempele Finland (switch) (Sales in Sweden) Cajo Technologies 2016 Eftertryck förbjudes
