1 Tillbehör web-version

2 Östberg är en av världens ledande fläkttillverkare. Med huvudkontor och fabrik i Avesta har företaget hela världen som sitt arbetsfält. För oss står kvalitet och nytänkande i första rummet. I linje med detta är CA Östberg certifierade enligt ISO 9001 samt ISO Vi är medvetna om att det ställer höga krav på oss men det garanterar också en effektiv och rationell produktion av högklassiga fläktar. Östbergs fläktar har gott rykte bland fackmän över hela världen. Vi expanderar och våra produkter blir allt mer efterfrågade, både här hemma och utanför Sveriges gränser. Fläktarna är lättmonterade, effektiva och underhållsfria. Vi är lyhörda för de behov VVS-branschen har och fläktarna är utvecklade och framtagna efter omsorgsfulla förstudier i vår prototypverkstad och vårt mätlaboratorium. En fläkt från Östbergs består, rakt igenom, av väl beprövade och noga dokumenterade komponenter. Alla fläktar kontrolleras innan de levereras. Vi kan garantera säkra leveranser i utsatt tid. Östberg är ett företag att räkna med här, nu och i framtiden.

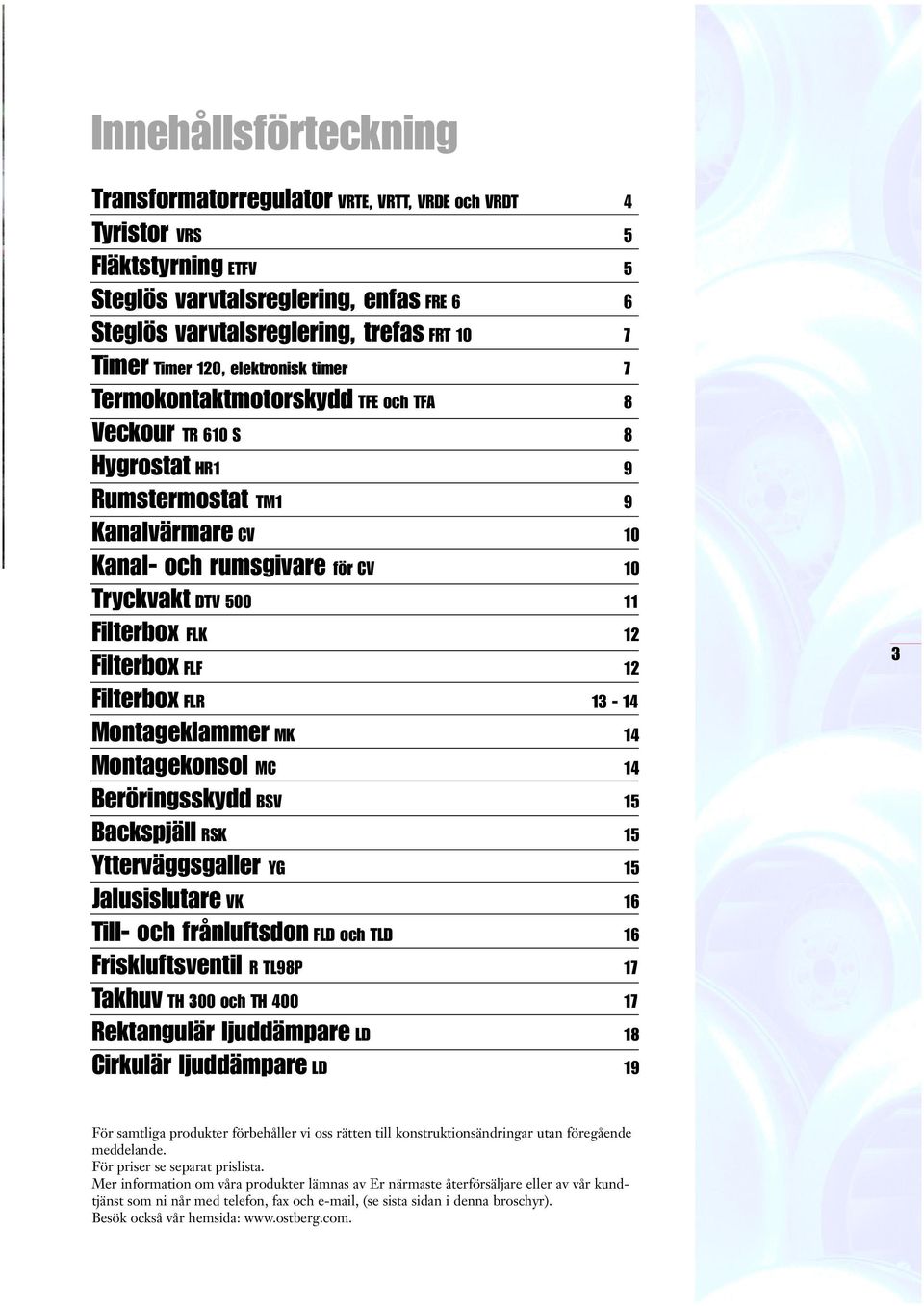

3 Innehållsförteckning Transformatorregulator VRTE, VRTT, VRDE och VRDT 4 Tyristor VRS 5 Fläktstyrning ETFV 5 Steglös varvtalsreglering, enfas FRE 6 6 Steglös varvtalsreglering, trefas FRT 10 7 Timer Timer 120, elektronisk timer 7 Termokontaktmotorskydd TFE och TFA 8 Veckour TR 610 S 8 Hygrostat HR1 9 Rumstermostat TM1 9 Kanalvärmare CV 10 Kanal- och rumsgivare för CV 10 Tryckvakt DTV Filterbox FLK 12 Filterbox FLF 12 Filterbox FLR Montageklammer MK 14 Montagekonsol MC 14 Beröringsskydd BSV 15 Backspjäll RSK 15 Ytterväggsgaller YG 15 Jalusislutare VK 16 Till- och frånluftsdon FLD och TLD 16 Friskluftsventil R TL98P 17 Takhuv TH 300 och TH Rektangulär ljuddämpare LD 18 Cirkulär ljuddämpare LD 19 3 För samtliga produkter förbehåller vi oss rätten till konstruktionsändringar utan föregående meddelande. För priser se separat prislista. Mer information om våra produkter lämnas av Er närmaste återförsäljare eller av vår kundtjänst som ni når med telefon, fax och , (se sista sidan i denna broschyr). Besök också vår hemsida:

4 Transformatorregulator VRTE OCH VRTT För manuell spänningsreglering i fem fasta spänningssteg med 0-läge. VRTE För varvtalsreglering av spänningsreglerbara enfas motorer. Regleringen sker med hjälp av omkopplaren på kåpans front. Driftindikeringslampa finns på kåpan. Den stabila kapslingen är tillverkad av PVC. VRTT För varvtalsreglering av spänningsreglerbara trefas motorer. Termokontaktreläerna ansluts till motorns utdragna termokontaktledare. VRTT bryter då strömmen till en överhettad motor. (Återställes genom att motorn tillåts avsvalna och omkopplaren föres till 0-läget). Stabil kapsling i PVC (VRTT 1 4) och stålplåt (VRTT 7 11). 4 Utgående spänningar: VRTE C: 75V, 110V, 145V, 180V och 230V. VRTE: 60V, 105V, 130V, 160V och 230V. VRTT: 95V, 145V, 185V, 240V och 400V b a Skiss VRTE, VRTT, VRDE och VRDT c Typ Märkström Spänning Skyddsklass a b c vikt, kg VRTE C 1,0 A 230V IP ,5 VRTE 1 1,4 A 230V IP ,4 VRTE 3 3,0 A 230V IP ,6 VRTE 5 5,0 A 230V IP ,3 VRTE 7 7,5 A 230V IP ,1 VRTE 13 13,8 A 330V IP VRTT 1 1,4 A 400V IP ,5 VRTT 2 2,0 A 400V IP ,5 VRTT 4 4,0 A 400V IP ,6 VRTT 5 5,1 A 400V IP VRTT 7 7,0 A 400V IP VRTT 11 11,0 A 400V IP Transformatorregulator VRDE och VRDT Manuell femstegs transformator med hög- / lågfartsomkoppling samt fem fasta spänningssteg med 0-läge. VRDE För varvtalsreglering av spänningsreglerbara enfas motorer. Omkoppling sker med växlande omkopplare t ex kopplingsur, termostat, hygrostat etc. Stabil kapsling i PVC. VRDT För varvtalsreglering av spänningsreglerbara trefas motorer. Termokontaktreläerna ansluts till motorns utdragna termokontakt ledare. VRDT bryter då strömmen till en överhettad motor. (Återställes genom att motorn tillåts avsvalna och omkopplaren föres till 0-läget). Stabil kapsling i stålplåt. Utgående spänningar VRDE: 60V, 105V, 130V, 160V och 230V. VRDT: 95V, 145V, 185V, 240V och 400V Typ Märkström Spänning Skyddsklass a b c Vikt, kg VRDE 1,5 1,5 A 230V IP ,8 VRDE 3 3,0 A 230V IP VRDE 7 7,5 A 230V IP ,6 VRDE 13 13,6 A 230V IP ,5 VRDT 2 2,0 A 400V IP ,8 VRDT 4 4,0 A 400V IP VRDT 7 7,0 A 400V IP VRDT 11 11,0 400V IP

5 Tyristor VRS Varvtalsregulator, VRS För manuell steglös spänningsreglering med 0-läge. För varvtalsreglering av spänningsreglerbara enfas motorer. 0-läget är vid min-ändläget. Min. varvtalet justeras med en skruv under vredet. Alla Östbergs enfas fläktar kan regleras med VRS. För andra enfas motorer bör motorleverantören rådfrågas. VRS är godkänd av Telia ur radiostörningssynpunkt. Samtliga VRS passar för montering i normala kopplingsdosor Ø 55 mm och levereras tillsammans med kapsling för utanpåliggande montage. Utgående spänningar V. 80 Ø Ø45 Typ Märkström Skyddsklass Spänning VRS 0,5 I / U* 0,5 A IP 44 / V VRS 1,0 I / U* 1,0 A IP 44 / V VRS 2,0 I / U* 2,0 A IP 44 / V VRS 4,0 U* 4,0 A IP V *I=Infälld, IP 44. U=utanpåliggande, IP Fläktstyrning ETFV Elektronisk fläktstyrning ETFV 94 A Regulator för enfas motorer. Regleringen är steglös och sker med hjälp av givare med 0 10 V signal, t ex tryckgivare, tempgivare, timer eller annan processignal. Det finns även en 0 10 V utsignal för styrning av annan regulator, t ex ytterligare ETFV eller dyl. Inställningar Min hastighet, % Startpunkt temperatur, C Reglerområde, C Maxhastighet, % 0 50 % av max varvtalet 5 35 C 1 10 C 2 100% (placerad invändigt i regulatorn) Tekniska data Max strömförbrukning på motor Extern insignal Utsignal Skyddsklass Dimensioner 5 A vid 230 V / 50 Hz 0 10 VDC, 1 MΩ 1 10 VDC, max 10 ma IP 54, IP 65 offereras på begäran 110 x 155 x 120 mm (h x b x d)

6 Steglös varvtalsreglering enfas FRE 6 (temperatur-, tryck-) FRE-6 är avsedd att användas i ventilationsanläggningar för reglering av enfas fläktar i fem olika reglerprogram, inbyggda i regulatorn. Önskad reglering väljs via knappsats och displayen visar valt program. All text är på svenska. Regulatorn har kopplingsfunktion med start/stopp, forcering och reducering vid olika tider. De funktionerna kan även ske via externa kommandon. FRE-6 har i standardutförande tryckområdet Pa. Tryckgivare med följande tryckområden kan användas: 0 50, 0 100, 0 200, 0 300, och Pa. För tryckområde 0 300, resp Pa kan tryckgivaren levereras monterad i regulatorn vid singelreglering (endast en givare kan användas). Temperaturgivare för utomhusbruk (SGS) och inomhusbruk (RGS) finns som tillbehör. Regulatorn är EMC-godkänd. 6 Matningsspänning Max belastning Motorskydd Givare Givarsignal Utsignal Regulatortyp Max omgivningstemp Kapslingsklass Mått mm Material 1 x 230 V AC 50/60 Hz 6,0 A Termokontaktmotorskydd** Tryckgivare, temperaturgivare, extern 0-10 VDC 2 x VDC 2 x VDC ma PI -5 C C IP (B) x 180 (H) x 110 (D) ABS-plast ** Observera att motorns termokontakt måste vara potentialfri för att anslutas till regulatorn.

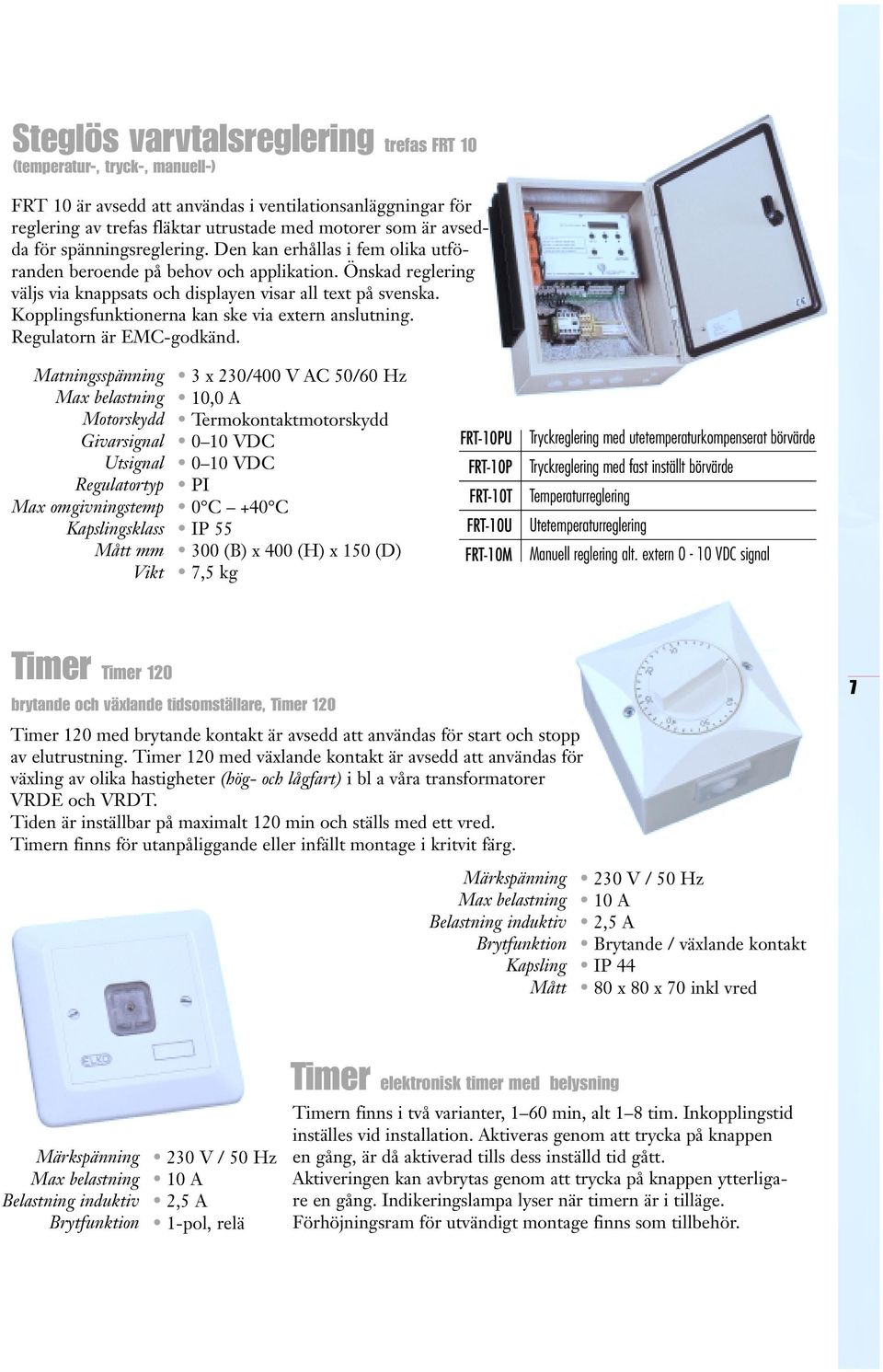

7 Steglös varvtalsreglering trefas FRT 10 (temperatur-, tryck-, manuell-) FRT 10 är avsedd att användas i ventilationsanläggningar för reglering av trefas fläktar utrustade med motorer som är avsedda för spänningsreglering. Den kan erhållas i fem olika utföranden beroende på behov och applikation. Önskad reglering väljs via knappsats och displayen visar all text på svenska. Kopplingsfunktionerna kan ske via extern anslutning. Regulatorn är EMC-godkänd. Matningsspänning Max belastning Motorskydd Givarsignal Utsignal Regulatortyp Max omgivningstemp Kapslingsklass Mått mm Vikt 3 x 230/400 V AC 50/60 Hz 10,0 A Termokontaktmotorskydd 0 10 VDC 0 10 VDC PI 0 C +40 C IP (B) x 400 (H) x 150 (D) 7,5 kg FRT-10PU FRT-10P FRT-10T FRT-10U FRT-10M Tryckreglering med utetemperaturkompenserat börvärde Tryckreglering med fast inställt börvärde Temperaturreglering Utetemperaturreglering Manuell reglering alt. extern 0-10 VDC signal Timer Timer 120 brytande och växlande tidsomställare, Timer 120 Timer 120 med brytande kontakt är avsedd att användas för start och stopp av elutrustning. Timer 120 med växlande kontakt är avsedd att användas för växling av olika hastigheter (hög- och lågfart) i bl a våra transformatorer VRDE och VRDT. Tiden är inställbar på maximalt 120 min och ställs med ett vred. Timern finns för utanpåliggande eller infällt montage i kritvit färg. Märkspänning Max belastning Belastning induktiv Brytfunktion Kapsling Mått 230 V / 50 Hz 10 A 2,5 A Brytande / växlande kontakt IP x 80 x 70 inkl vred 7 Märkspänning Max belastning Belastning induktiv Brytfunktion 230 V / 50 Hz 10 A 2,5 A 1-pol, relä Timer elektronisk timer med belysning Timern finns i två varianter, 1 60 min, alt 1 8 tim. Inkopplingstid inställes vid installation. Aktiveras genom att trycka på knappen en gång, är då aktiverad tills dess inställd tid gått. Aktiveringen kan avbrytas genom att trycka på knappen ytterligare en gång. Indikeringslampa lyser när timern är i tilläge. Förhöjningsram för utvändigt montage finns som tillbehör.

8 Termokontaktmotorskydd TFE och TFA med eller utan larmutgång Termokontaktmotorskydd för lätt tillgänglighet för återställning av utlöst överhettningsskydd i motorn. Finns med eller utan larmutgång för indikering (t ex lampa) vid utlöst termokontakt. Finns för enfas motorer med strömförbrukning mellan 0,4 10 A och 3-fas motorer med strömförbrukning mellan 0,1 25 A. Levereras för montering på skena i apparatskåp eller med kapsling (IP54). Kapsling beställs separat. Termokontaktmotorskydd används till motorer med utdragna termokontaktledare och gör motor strömlös vid utlöst termokontakt. Motorns termokontakt återställs när motorn svalnat men termokontaktmotorskyddet måste återställas manuellt genom att den svarta knappen trycks in. Larmutgången bryter vid drift och slutes vid utlöst termokontakt. 8 Veckour TR 610 S Elektroniskt veckour för DIN-montage. 1-kanal, dygns- eller veckoprogram. Automatisk omkoppling av sommar- / vintertid. Sex års gångreserv. 14 minnesplatser. Programmering sker genom fri blockbildning vilket innebär att dagar med olika kopplingstider bara utnyttjar en minnesplats. Veckouret kan även levereras med kapsling IP 30 eller IP 54. Matningsspänning Effektförbrukning Max belastning Kontakt Tidsbas Minnesplatser Minsta koppl. tid Noggrannhet Gångreserv Omgivningstemp. Skyddsklass Vikt 230 V AC, 50/60 Hz Max 8 VA 16 (10) A, 250 V ~ 1 Växlande Quartz 14 st 1 minut 1 sek per dag vid 20 6 år, lithiumcell, utan nätspänning -10 C +50 C IP g

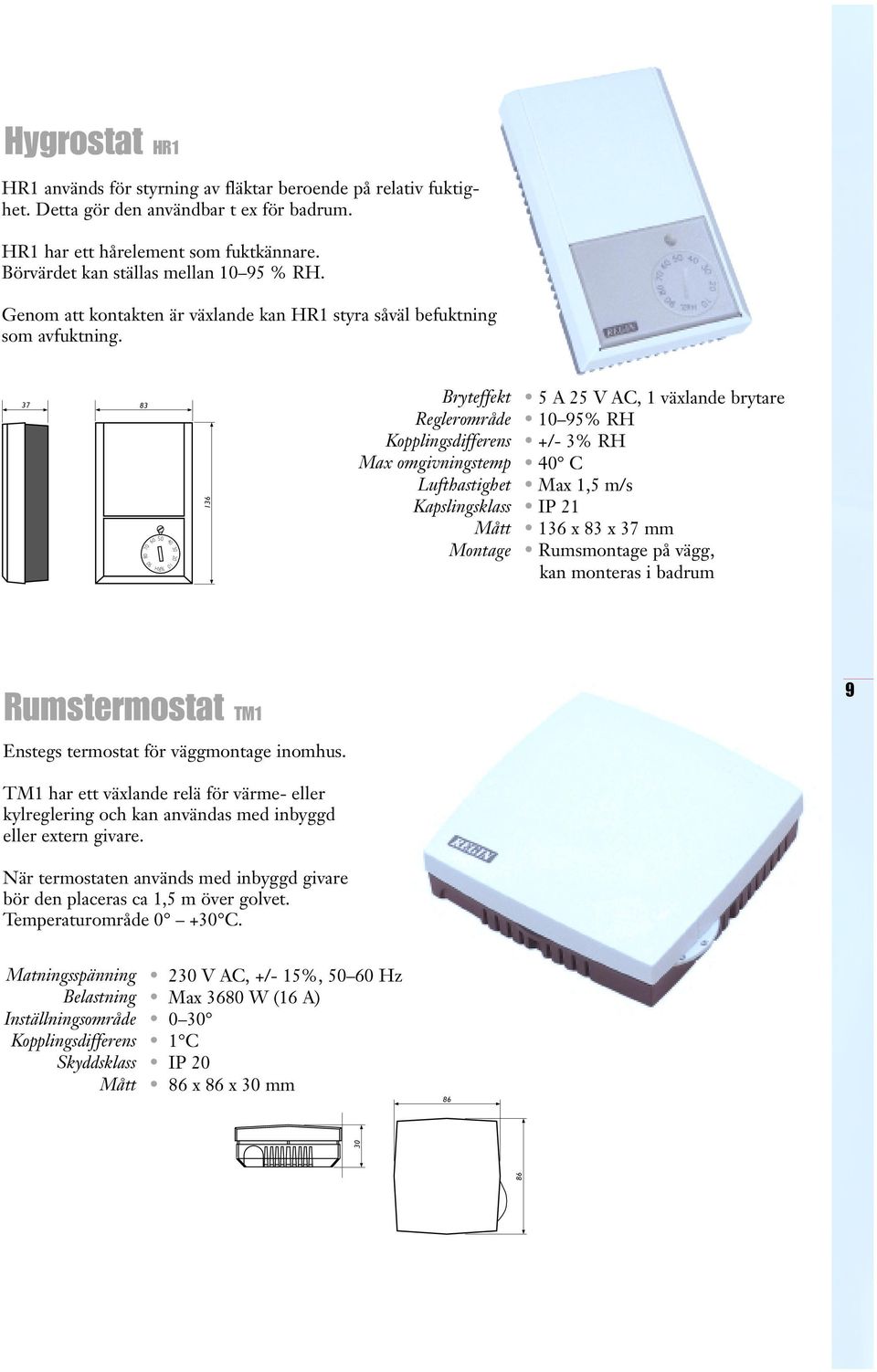

9 80 Hygrostat HR1 HR1 används för styrning av fläktar beroende på relativ fuktighet. Detta gör den användbar t ex för badrum. HR1 har ett hårelement som fuktkännare. Börvärdet kan ställas mellan % RH. Genom att kontakten är växlande kan HR1 styra såväl befuktning som avfuktning %RH Bryteffekt Reglerområde Kopplingsdifferens Max omgivningstemp Lufthastighet Kapslingsklass Mått Montage 5 A 25 V AC, 1 växlande brytare 10 95% RH +/- 3% RH 40 C Max 1,5 m/s IP x 83 x 37 mm Rumsmontage på vägg, kan monteras i badrum Rumstermostat TM1 9 Enstegs termostat för väggmontage inomhus. TM1 har ett växlande relä för värme- eller kylreglering och kan användas med inbyggd eller extern givare. När termostaten används med inbyggd givare bör den placeras ca 1,5 m över golvet. Temperaturområde C. Matningsspänning Belastning Inställningsområde Kopplingsdifferens Skyddsklass Mått 230 V AC, +/- 15%, Hz Max 3680 W (16 A) C IP x 86 x 30 mm

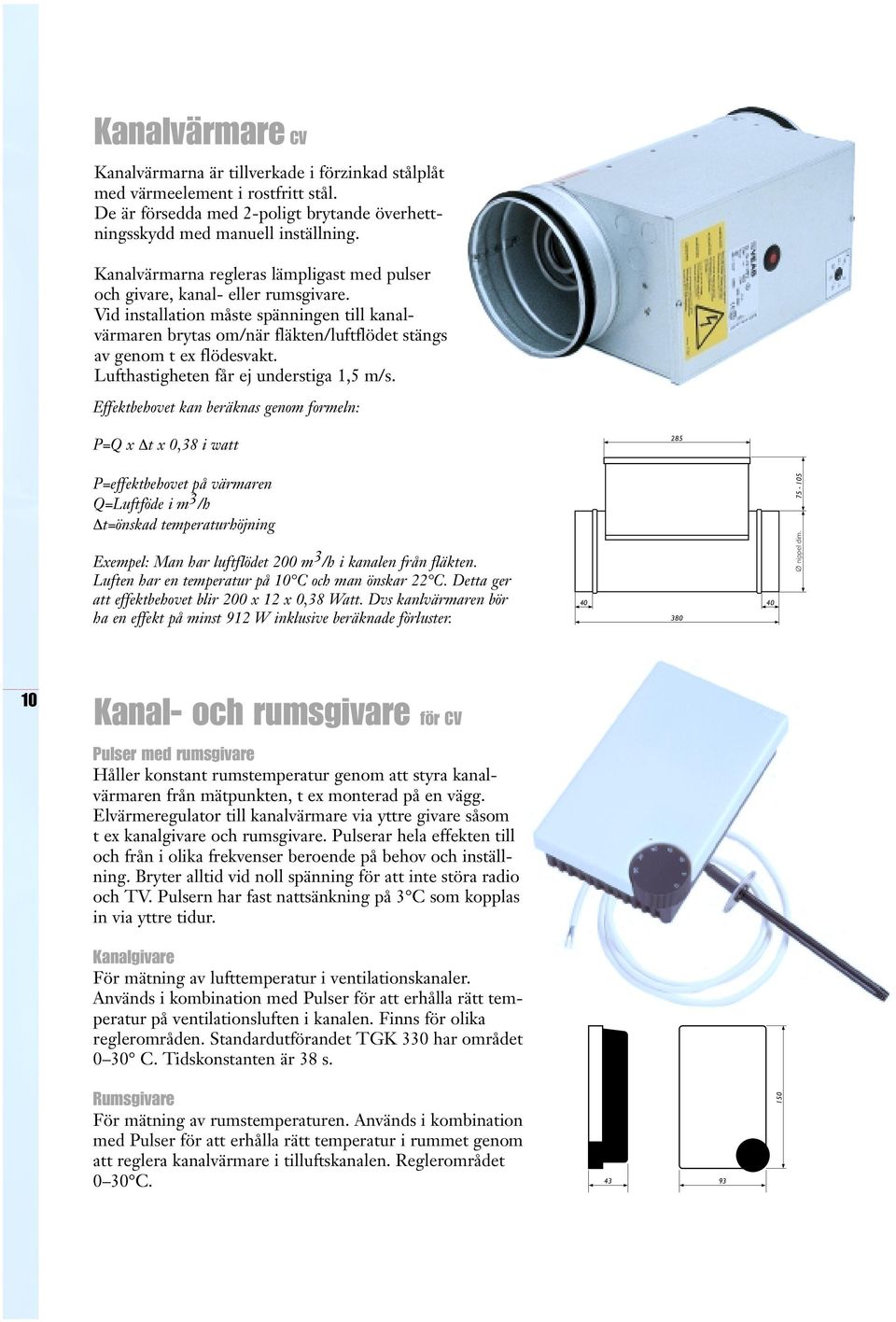

10 Kanalvärmare CV Kanalvärmarna är tillverkade i förzinkad stålplåt med värmeelement i rostfritt stål. De är försedda med 2-poligt brytande överhettningsskydd med manuell inställning. Kanalvärmarna regleras lämpligast med pulser och givare, kanal- eller rumsgivare. Vid installation måste spänningen till kanalvärmaren brytas om/när fläkten/luftflödet stängs av genom t ex flödesvakt. Lufthastigheten får ej understiga 1,5 m/s. Effektbehovet kan beräknas genom formeln: P=Q x t x 0,38 i watt 285 P=effektbehovet på värmaren Q=Luftföde i m 3 /h t=önskad temperaturhöjning Exempel: Man har luftflödet 200 m 3 /h i kanalen från fläkten. Luften har en temperatur på 10 C och man önskar 22 C. Detta ger att effektbehovet blir 200 x 12 x 0,38 Watt. Dvs kanlvärmaren bör ha en effekt på minst 912 W inklusive beräknade förluster Ø nippel dim. 10 Kanal- och rumsgivare för CV Pulser med rumsgivare Håller konstant rumstemperatur genom att styra kanalvärmaren från mätpunkten, t ex monterad på en vägg. Elvärmeregulator till kanalvärmare via yttre givare såsom t ex kanalgivare och rumsgivare. Pulserar hela effekten till och från i olika frekvenser beroende på behov och inställning. Bryter alltid vid noll spänning för att inte störa radio och TV. Pulsern har fast nattsänkning på 3 C som kopplas in via yttre tidur. Kanalgivare För mätning av lufttemperatur i ventilationskanaler. Används i kombination med Pulser för att erhålla rätt temperatur på ventilationsluften i kanalen. Finns för olika reglerområden. Standardutförandet TGK 330 har området 0 30 C. Tidskonstanten är 38 s. Rumsgivare För mätning av rumstemperaturen. Används i kombination med Pulser för att erhålla rätt temperatur i rummet genom att reglera kanalvärmare i tilluftskanalen. Reglerområdet 0 30 C

11 Tryckvakt DTV 500 Differenstryckvakt för övervakning av luftbehandlingsanläggningar. DTV 500 används bl a som fläktvakt, filtervakt. Den har ett givarhus i glasfiberförstärkt plastmaterial med syntetiskt membran. Börvärde ställs in med ratt under locket (värdet kan läsas av utifrån genom locket). Kopplingsdifferens ställs in med ställskruv under locket. DTV 500 har inställningsområde Pa. Bryteffekt Elanslutning Inställningsområde Kopplingsdifferens Omgivningstemperatur Max differenstryck Skyddsform Tryckanslutningar 1A, 250 V AC, växlande kontakt Skruvplintar, PG11-genomföring Pa Ställbar mellan Pa -20 C +85 C 500 Pa IP 54 Nipplar för slang, invändigt Ø 6 mm 11 tryckvakt MINI 1200 U-rörsmanometer För mätning av differenstryck. Används bl a som filtermanometer. Levereras med mätvätska, mätuttag och etikett för notering av filterdata. Mätområde Mått Pa 180 x 30 mm

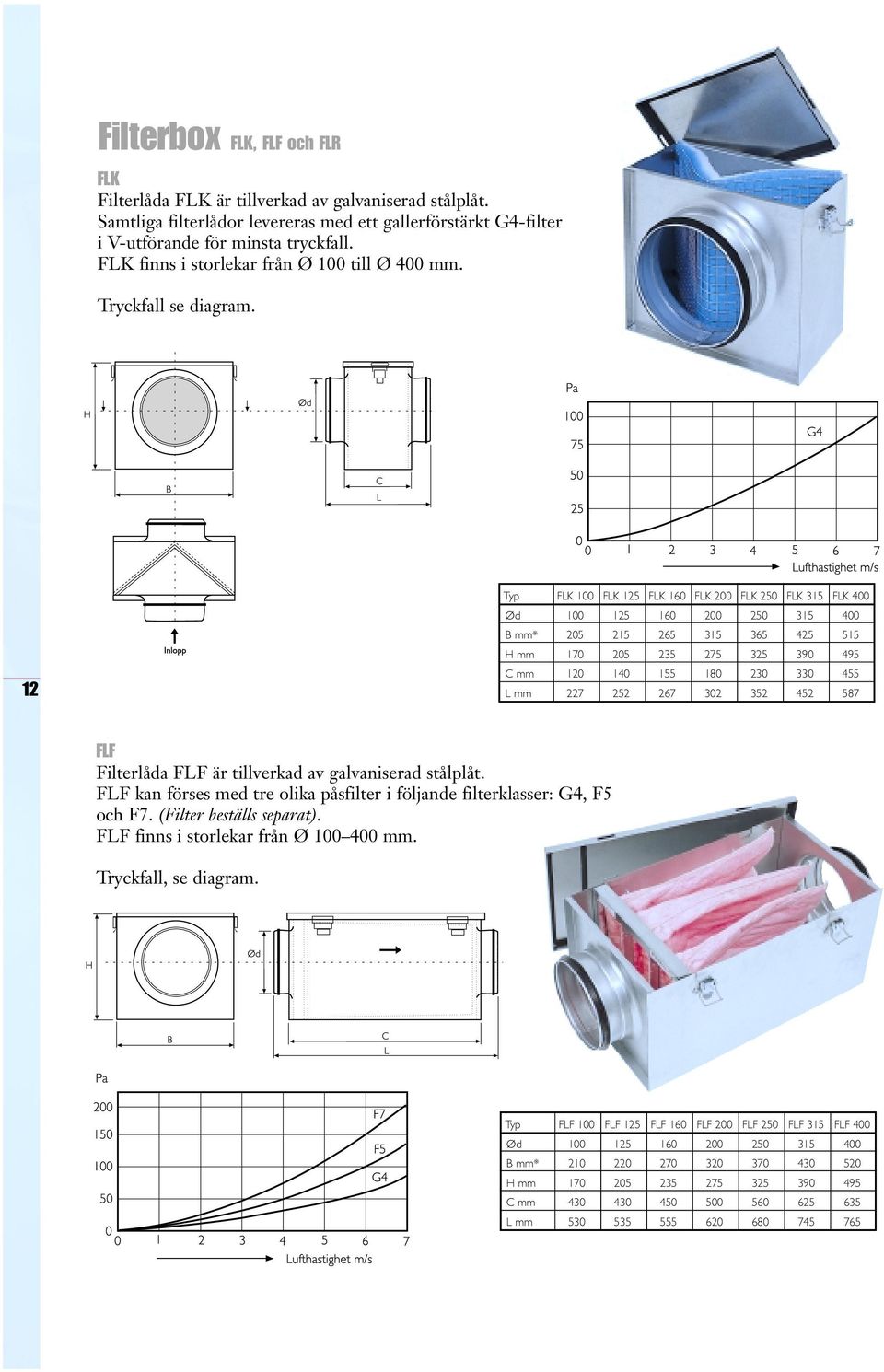

12 Filterbox FLK, FLF och FLR FLK Filterlåda FLK är tillverkad av galvaniserad stålplåt. Samtliga filterlådor levereras med ett gallerförstärkt G4-filter i V-utförande för minsta tryckfall. FLK finns i storlekar från Ø 100 till Ø 400 mm. Tryckfall se diagram. 12 Typ FLK 100 FLK 125 FLK 160 FLK 200 FLK 250 FLK 315 FLK 400 Ød B mm* H mm C mm L mm FLF Filterlåda FLF är tillverkad av galvaniserad stålplåt. FLF kan förses med tre olika påsfilter i följande filterklasser: G4, F5 och F7. (Filter beställs separat). FLF finns i storlekar från Ø mm. Tryckfall, se diagram. Typ FLF 100 FLF 125 FLF 160 FLF 200 FLF 250 FLF 315 FLF 400 Ød B mm* H mm C mm L mm

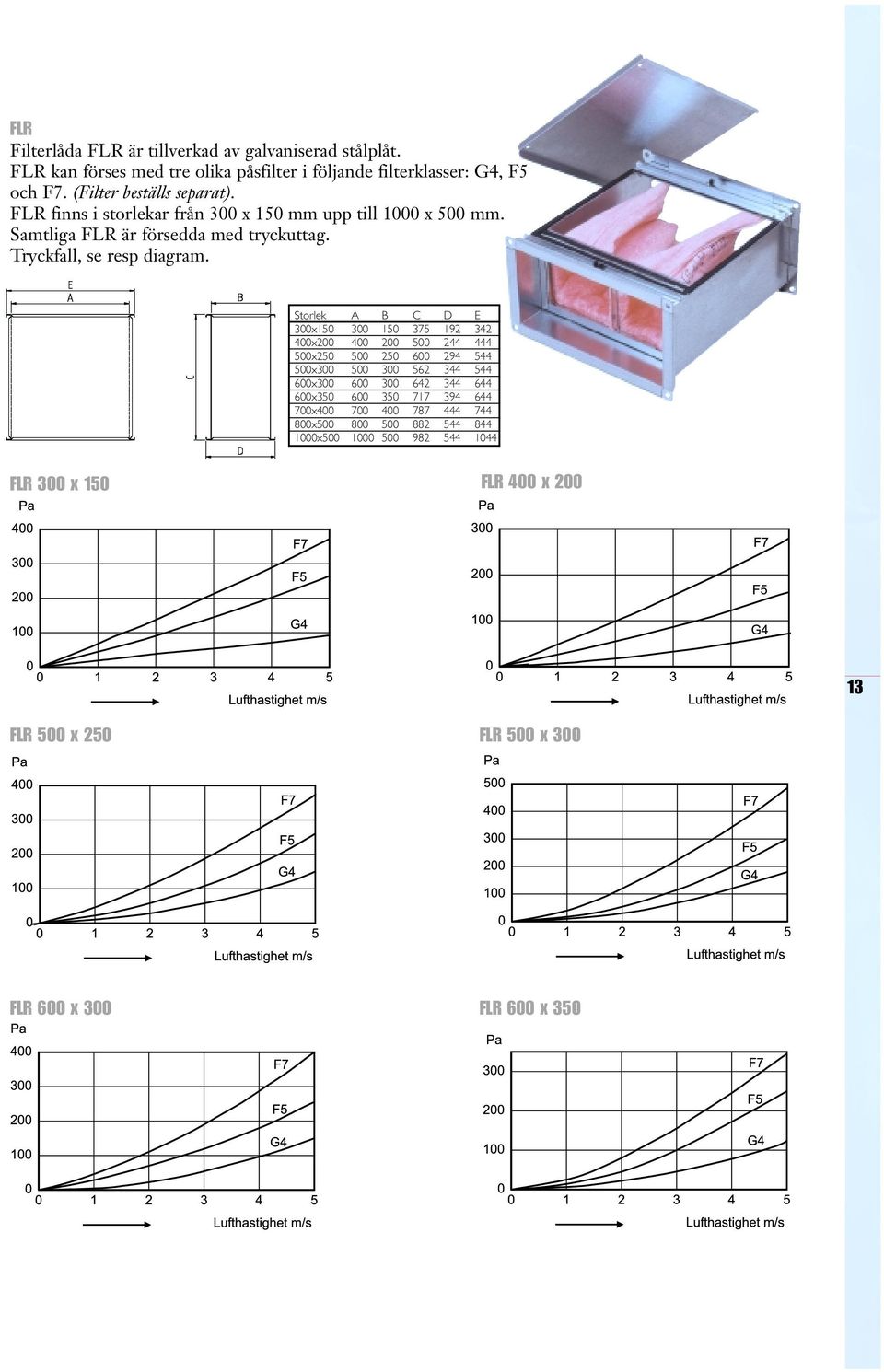

13 FLR Filterlåda FLR är tillverkad av galvaniserad stålplåt. FLR kan förses med tre olika påsfilter i följande filterklasser: G4, F5 och F7. (Filter beställs separat). FLR finns i storlekar från 300 x 150 mm upp till 1000 x 500 mm. Samtliga FLR är försedda med tryckuttag. Tryckfall, se resp diagram. Storlek A B C D E 300x x x x x x x x x FLR 300 x 150 FLR 400 x FLR 500 x 250 FLR 500 x 300 FLR 600 x 300 FLR 600 x 350

14 FLR 700 x 400 FLR 800 x 500 FLR 1000 x Montageklammer MK Montageklammer används att förbinda fläktar mm mot cirkulär kanal. MK är tillverkad i förzinkad stålplåt försedd med vibrationsdämpande och tätande cellgummi. Den spännes med två skruvar för stadig infästning. MK gör det enkelt att demontera fläkten för rengöring, kontroll och service. Montageklammer MK finns i följande storlekar: Ø 80, 100, 125, 150, 160, 200, 250, 315, 355, 400, 500 och 630 mm. Montagekonsol MC Montagekonsol för montering av CK-fläktar på vägg eller i tak. Den passar alla storlekar av CK-fläktar. MC fästes i fläkten med befintliga skruvar eller bipackade självborrande skruvar. Montagekonsolen är delad för enkel montering och demontering. Tillverkad i förzinkad stålplåt

15 Beröringsskydd BSV Beröringsskydd av förzinkat krenelerat stålnät 10 mm. BSV är försedd med vinkelfästen och finns i dimensioner nominellt Ø mm. Bör användas på ej kanalanslutna fläktar för att erhålla skyddsklass IP 44. Kan även användas som skydd på öppna kanaländar. Backspjäll RSK Backspjäll för anslutning till cirkulär kanal. RSK är tillverkat av galvaniserad stålplåt, med fjäderbelastade lameller av aluminium. Backspjället kan monteras i valfritt inbyggnadsläge och finns i storlekarna Ø100, 125, 160, 200, 250 och 315 mm. Pa ,2 2,4 3,6 4,8 6,0 7,2 8,4 9,6 10,8 Kurva 1: 100, 125, 160 mm. Kurva 1: 100, 125, 160 mm. Lufthastighet Velocity in m/s 15 Ytterväggsgaller YG Ytterväggsgaller, YG, är tillverkat av pressgjuten aluminium med en godstjocklek av 4 mm. Gallret är avsett för utvändigt montage och är försett med smådjurssäkert nät som standard. YG har cirkulär anslutning anpassad för spirokanal och kan även levereras i lackerat utförande. Totaltryckfall Pa 100 Storlek l/s m 3 /h Luftflöde Ød Vikt, kg 100 0, , , , , ,8

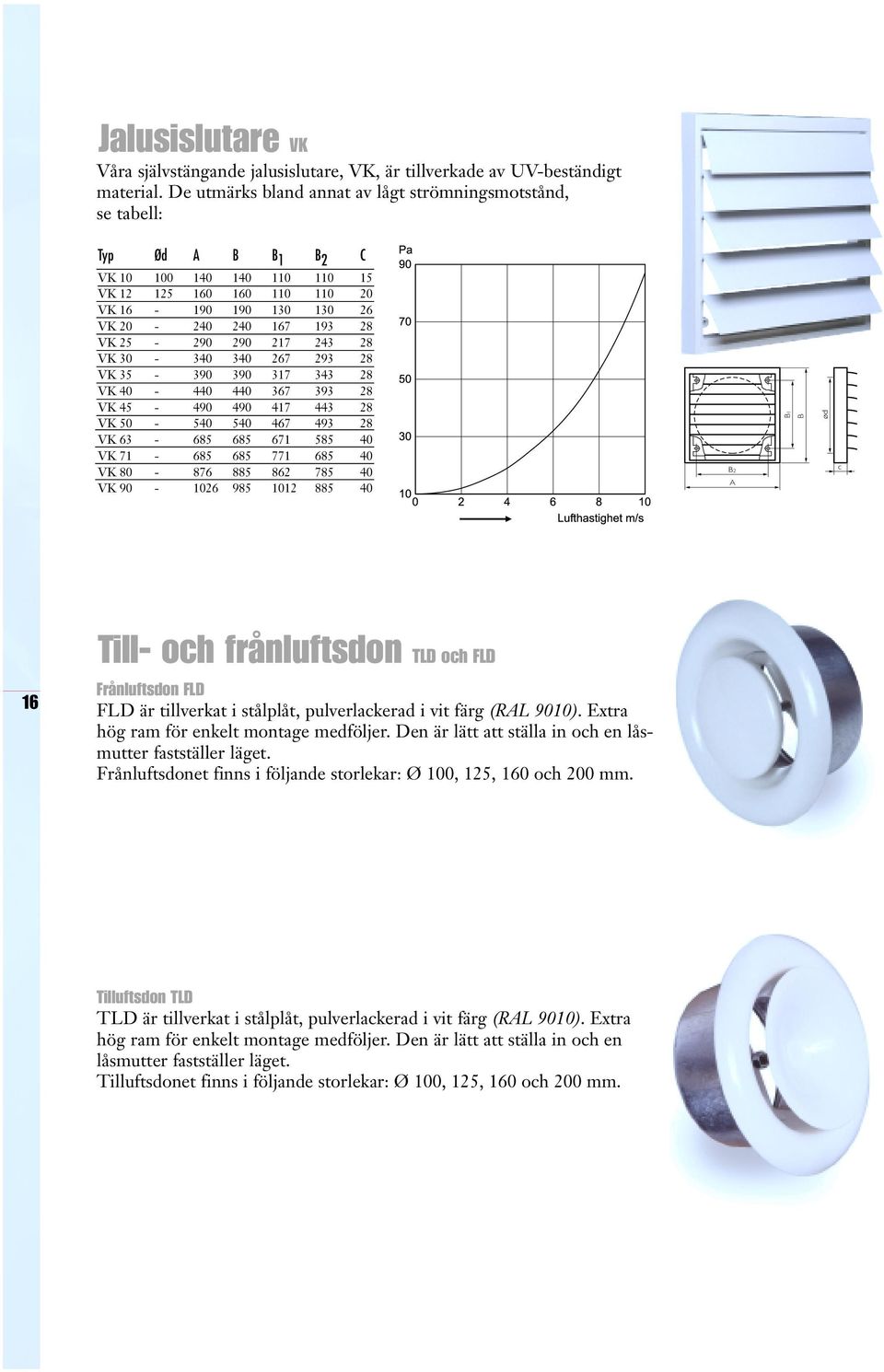

16 Jalusislutare VK Våra självstängande jalusislutare, VK, är tillverkade av UV-beständigt material. De utmärks bland annat av lågt strömningsmotstånd, se tabell: Typ Ød A B B 1 B 2 C VK VK VK VK VK VK VK VK VK VK VK VK VK VK B2 A B1 B ød c 16 Till- och frånluftsdon TLD och FLD Frånluftsdon FLD FLD är tillverkat i stålplåt, pulverlackerad i vit färg (RAL 9010). Extra hög ram för enkelt montage medföljer. Den är lätt att ställa in och en låsmutter fastställer läget. Frånluftsdonet finns i följande storlekar: Ø 100, 125, 160 och 200 mm. Tilluftsdon TLD TLD är tillverkat i stålplåt, pulverlackerad i vit färg (RAL 9010). Extra hög ram för enkelt montage medföljer. Den är lätt att ställa in och en låsmutter fastställer läget. Tilluftsdonet finns i följande storlekar: Ø 100, 125, 160 och 200 mm.

17 Friskluftsventil R TL98P R TL98P är en komplett tilluftsventil för väggmontage, avsedd för kontinuerlig ventilation av bostäder. Den inkommande lufter regleras med ett injusteringsbart precisionsspjäll och kan vid behov styras med luftriktningspluggar. Ventilen har steglös injustering samt kondensskydd. Kapacitet vid 10 Pa, Max. öppen, läge 10=8,8 l/s, läge 5 = 5,4 l/s. Håltagning Max. väggtjocklek Material Färg Ø105 mm 350 mm, vid tjockare vägg komplettera med extra skarvrör. ABS Vit, (RAL 9010) Takhuv TH 300 och TH 400 Takhuv, TH, består av huvtak THT, överbeslag THÖ och underbeslag TGU. Huvtak och överbeslag är tillverkade av svart epoxylackerad galvaniserad stålplåt. Underbeslaget är tillverkat av galvaniserad stålplåt. Överbeslaget, THÖ, är försett med bygellås för montering och demontering av huvtaket THT och är isolerat med 30 mm mineralullsmatta på genomgående rör. THÖ finns i profilerat (taktegel) eller plant utförande. 17 THT 300 THT 400 THÖ plan THÖ profil

18 Rektangulär ljuddämpare LD Rektangulär ljuddämpare LD Ljuddämparen är avsedd att anslutas till rektangulära kanaler med låg bygghöjd. Höljet är av varmförzinkad stålplåt. Bafflarna är av glasullsisolering med ytskikt av stapelfibrer. Gejd-anslutning är standard. Utförd enligt typgodkännande 1585/96 (täthetsklass C) 18 Rektangulär ljuddämpare LD Motståndstal Dämpning db Centerfrekvens Hz Bredd x höjd, mm (tabell) K 2 K 4 K 8 K LD 300 x 100 6, LD 400 x 200 2, LD 500 x 250 4, LD 500 x 300 4, LD 600 x 300 4, LD 600 x 350 2, LD 700 x 400 2, LD 800 x 500 3, LD 1000 x 500 3, Diagram LD, rektangulär Pa Lufthastighet m/s

19 Cirkulär ljuddämpare LD Cirkulär ljuddämpare LD Ljuddämparen är uppbyggd med ett rör av perforerad plåt, gavlar och yttermantel av galvaniserad plåt. Mellanrummet är fyllt av mineralullsisolering. Mellan isolering och innerrör är en fiberduk (Fibertex) monterad för att förhindra fibermedryckning. Anslutningarna är försedda med gummitätning. Ljuddämparna utförs för brandklass (E130) enligt typgodkännande 2395/81. Tryckfall är lika som för rak kanal i samma dimension. Cirkulär ljuddämpare LD Dämpning db Centerfrekvens Hz Ø mm x längd mm D* mm Vikt, kg K 2 K 4 K 8 K LD 100 x , LD 125 x , LD 160 x , LD 200 x , LD 250 x , LD 315 x , LD 100 x , LD 125 x , LD 160 x , LD 200 x , LD 250 x , LD 315 x , *D=Ytterdiameter inklusive isolering.

20 AB C.A. ÖSTBERG INDUSTRIGATAN AVESTA TEL FAX info@ca-ostberg.se OLA HÖGLUND GRAFISK FORM. FOTO: PATRIK LINDSTRÖM. TRYCK: DALA PRINT MEDIA. W 0209.
