1 DET ÄR INGEN KONST ATT LEDA BORT VATTNET UR DUSCHEN. KONSTEN ÄR HUR DET GÖRS. Claus Dyre Designer och grundare av unidrain NYHETER COLOUR & Reframe Exklusiva golvbrunnar och badrumstillbehör i olika färger och stilar. Serierna Colour och Reframe kommer i färgerna Mässing, Koppar, Svart och Handpolerat rostfritt stål.

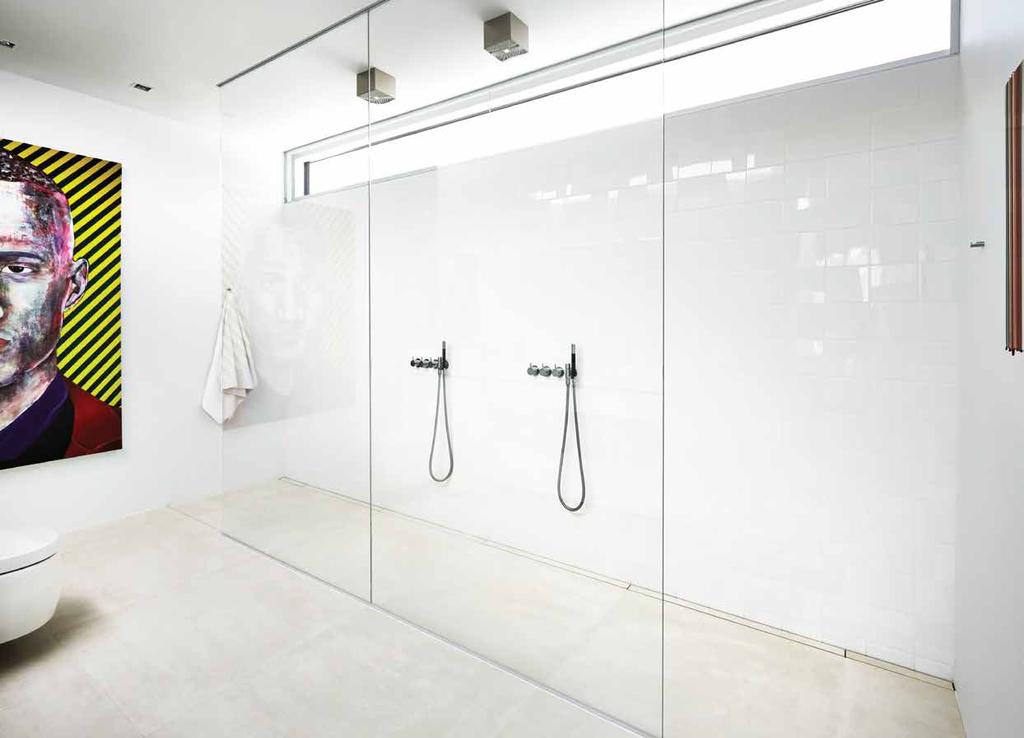

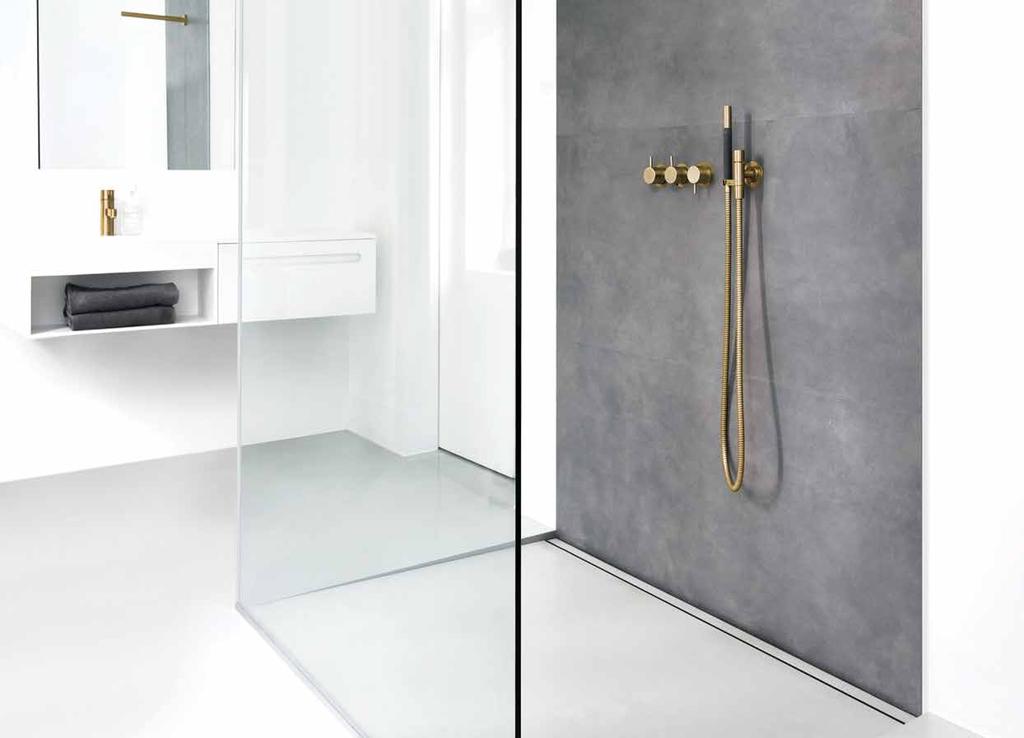

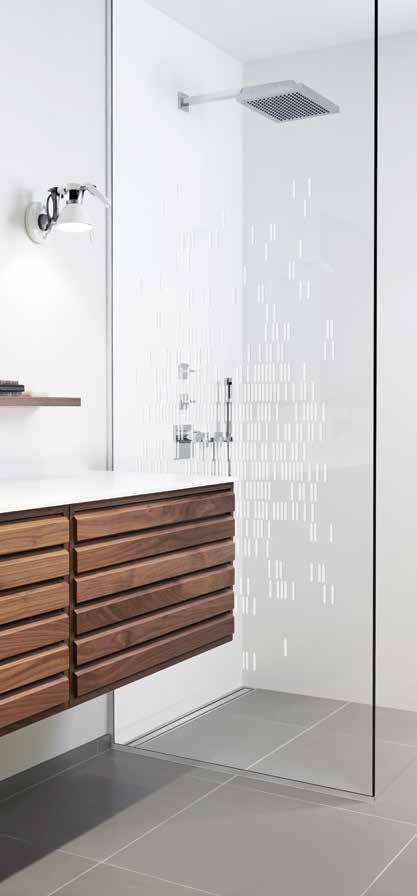

2 UNIDRAIN ELEGANT GOLVAVLOPP HIGHLINE CUSTOM UTAN RAM Som först i världen utvecklades 2003 unidrain linjeavlopp för placering mot vägg. Därmed kan traditionella fyrkantiga golvbrunnsgaller mitt i duschplatsen undvikas. Sedan introduktionen av unidrain har arkitekter, fackfolk, konsumenter och andra med känsla för inredning och stil visat uppskattning av unidrain och dess enkla stilrena design. Idén med unidrain är enkel. Golvavloppet är flyttat in till vägg i en genial vattenskadesäker konstruktion med metall i golv-väggvinkeln. Under många års arbete med design och renovering av badrum stötte designern Claus Dyre ständigt på problematiken att inte kunna använda stora golvplattor i duschplatsen då det var omöjligt att göra golvfall mot en traditionell rund golvbrunn. I samarbete med Danska Statens Byggeforskningsinstitut (SBi) designade han ett golvavlopp med fall endast i en riktning som elegant kunde placeras mot vägg, bort från den yta där man står. Samtidigt utvecklade han integrerade väggflänsar, med metall i golv-väggvinkeln, för fullständig vattenskadesäkerhet. På några få år har unidrain revolutionerat badrumsbyggandet där golvavloppet även blivit ett spännande designelement. I dag finns unidrain installerat i mer än bostäder, hotellrum och i offentliga byggnader. Välj mellan två designserier; ClassicLine och HighLine. Med ett brett designutbud säkrar de att det finns designlösningar för alla smaker. HIGHLINE MATLINE MATLINE MATLINE REFRAME COLLECTION 1

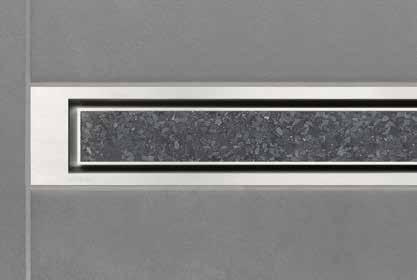

3 UNIDRAIN HIGHLINE UNIK DESIGN MED EXKLUSIVA MÖJLIGHETER HIGHLINE CUSTOM UTAN RAM HIGHLINE HÖRN PANEL MED RAM UNIDRAIN HIGHLINE; EXKLUSIVT GOLVAVLOPP PANEL MED RAM CUSTOM UTAN RAM CASSETTE MED RAM CUSTOM HÖRN UTAN RAM PANEL HÖRN UTAN RAM Oavsett om golvavloppet skall vara ett utstickande designelement eller ett nästan osynligt golvavlopp är HighLine den exklusiva och unika lösningen för varje badrum. I HighLine är det traditionella gallret ersatt av; Panel, Cassette eller Custom. Panel är en lösning i borstat rostfritt stål. Med Cassette och Custom kan golvplattorna tillskäras och monteras så att golvavloppet nästan blir osynligt. Custom kan monteras med eller utan ram. 2 3

4 UNIDRAIN CLASSICLINE TIDLÖS OCH STILREN DESIGN CLASSICLINE ANNIVERSARIO GALLER CLASSICLINE STRIPE GALLER UNIDRAIN CLASSICLINE; FUNKTIONELL MINIMALISM CLASSIC COLUMN INCA SQUARE STRIPE ANNIVERSARIO Enkelhet och strama linjer. ClassicLine är en serie i stilrent borstat rostfritt stål som består av 6 tidlöst eleganta gallervarianter som säkrar att det finns något för varje smak. ClassicLine monteras med ram. 4 5

5 CLASSICLINE TVÅLHYLLA MED GALLER CLASSIC CLASSICLINE TVÅLHYLLOR; FULLÄNDAD MINIMALISM Med en elegant tvålhylla som matchar golvavloppet fulländar du drömmen om det perfekta badrummet. ClassicLine Tvålhylla levereras som ett komplett set med montagelim för montering utan håltagning. Monteras på vägg i ett hörn. ClassicLine tvålhyllor matchar såväl hörn- som linjeavlopp. CLASSICLINE HÖRN ANNIVERSARIO GALLER FUNKTIONELL DESIGN FÖR MINDRE BADRUM CLASSICLINE HÖRN; KOMPAKT MINIMALISM Hörnavloppet är den enkla lösningen till badrum med begränsat utrymme. En kompakt lösning för både renovering och nybyggnation. ClassicLine hörnavlopp har 3 tidlöst eleganta gallerdesigner i borstat rostfritt stål. Classic, Column och Anniversario. ClassicLine hörn monteras med ram. 6 CLASSICLINE HÖRN CLASSIC GALLER 7

6 UNIDRAIN MODUL1100 FLEXIBEL DESIGN FÖR STÖRRE BADRUM HIGHLINE MODUL CUSTOM UTAN RAM HIGHLINE MODUL PANEL MED RAM UNIDRAIN MODUL 1100; MÅTTANPASSAT GOLVAVLOPP Modul 1100 är ett golvavlopp som måttanpassas efter ditt behov i längder upp till 7m. Modul 1100 är en lösning som optimalt anpassar golvavloppet till badrummets storlek och form i flexibla mått. Installeras i såväl privata badrum som wellness-, sport-, skol- och hotellfaciliteter. Modul 1100 kan utformas med både ClassicLine och HighLine design. 8 CLASSICLINE MODUL CLASSIC GALLER HIGHLINE MODUL PANEL MED RAM 9

7 HIGHLINE CUSTOM UTAN RAM ETT NÄSTAN OSYNLIGT GOLVAVLOPP HIGHLINE PANEL MED RAM FÖRNYBAR DESIGN Beroende på din installation, kan du vid behov enkelt byta eller ändra utseendet på ditt unidrain golvavlopp. Genom att byta befintligt galler eller överdel kan golvavloppet enkelt anpassas enligt personlig smak. Börja med att säkerställa vilken av de två designserier du har och se vilka designmöjligheter du har för respektive serie. VID CLASSICLINE INSTALLATION Serien erbjuder 6 st eleganta och tidlösa galler som enkelt kan bytas efter smak. Se sid 6 för gallerdesign. VID HIGHLINE INSTALLATION Överdelarna Panel, Cassette och Custom kan enkelt bytas vid behov. OBS! Ram eller avsaknad av ram kan ej påverkas i efterhand. Se sid 4 för överdelar. 10 HIGHLINE CASSETTE MED RAM HIGHLINE HÖRN CUSTOM UTAN RAM 11

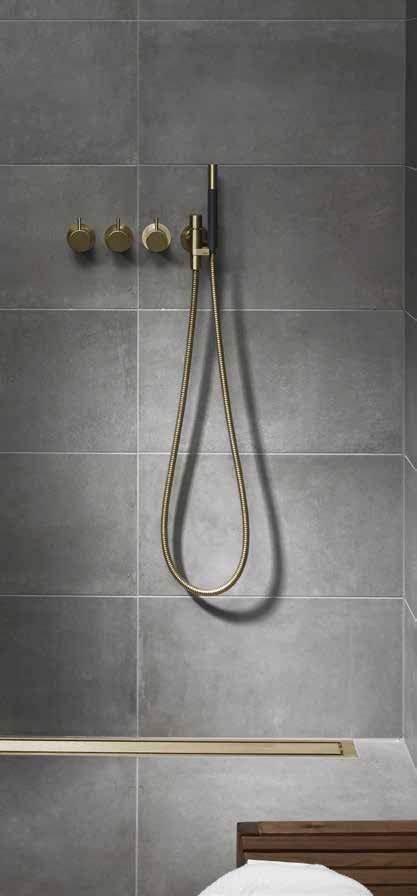

8 HIGHLINE PANEL MÄSSING MED RAM EXKLUSIVT FÄRGADE GOLVAVLOPP HIGHLINE PANEL MÄSSING MED RAM HIGHLINE COLOUR MÄSSING KOPPAR SVART ROSTFRI POLERAD HighLine Panel och Ram kan nu förutom i borstat rostfritt stål erhållas i färgerna mässing, koppar, svart samt handpolerat rostfritt stål. Produkterna finns i ett begränsat sortiment av längder och ramhöjder. Andra längder och ramhöjder kan levereras efter förfrågan. HighLine panelerna och ramarna är tillverkade i rostfritt stål som ytbehandlats med metoden PVD ( Physical Vapour Deposition ), som ger en mycket tålig yta. Kontakta oss för pris och leverans

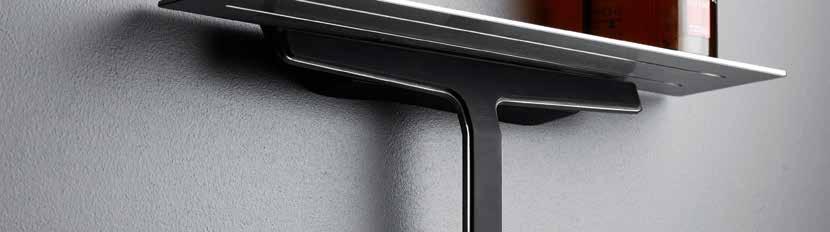

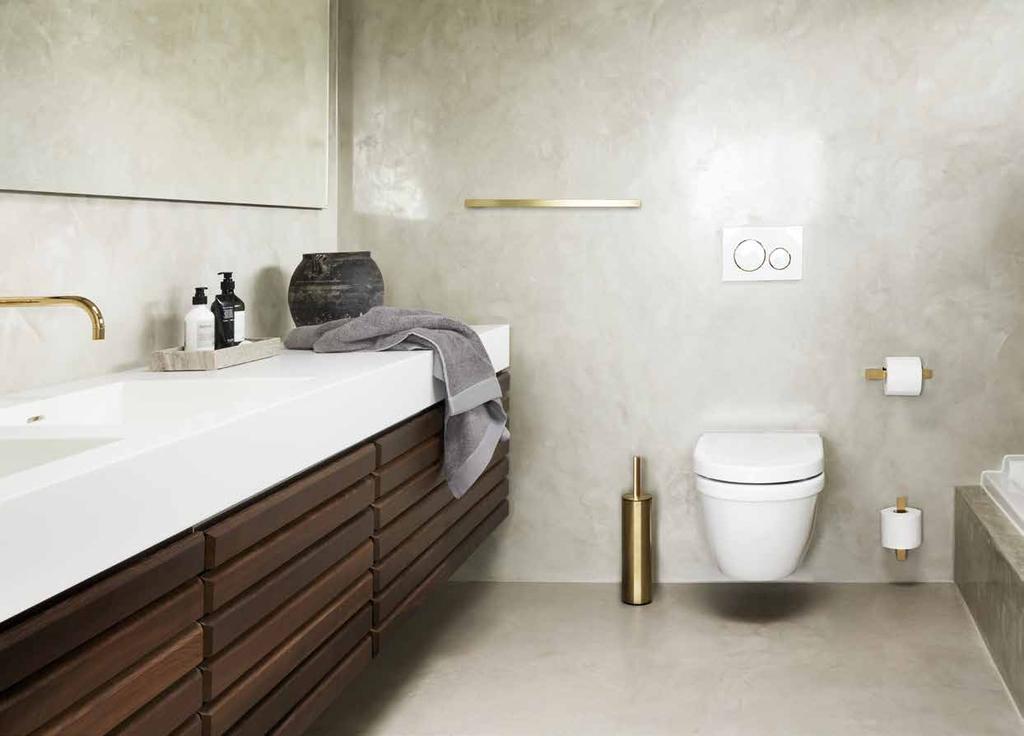

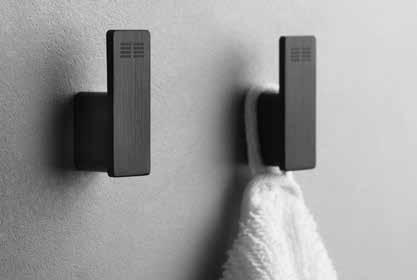

9 REFRAME EXKLUSIVA BADRUMSTILLBEHÖR REFRAME REFRAME BORSTAD ROSTFRI TVÅLHYLLA MED DUSCHSKRAPA REFRAME unidrain s nya Reframe Collection är en exklusiv och unik serie badrumstillbehör med rötter i skandinavisk design och kvalitet. Varje produkt är designad med innovativa och intelligenta funktioner för en smart och stilren helhet i badrummet. Kollektionen består av välkända tillbehör vilka unidrain har designat med innovativa funktioner. Reframe Collection består av handdukskrokar, handduksstång, toalettpappershållare, toalettborste. I Reframe Collection ingår även en tvålhylla med magnetfäste för tillhörande duschskrapa. Samtliga produkter finns i färgerna mässing, koppar, svart, borstat rostfritt stål och handpolerat rostfritt stål. Kontakta oss för pris och leverans. 14 REFRAME HANDDUKSKROKAR SVART REFRAME TOALETTBORSTE KOPPAR 15

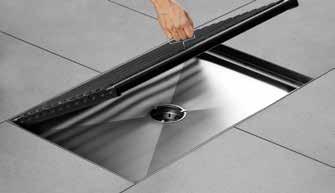

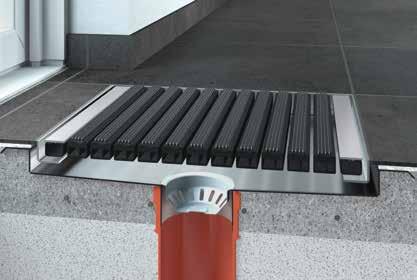

10 UNIDRAIN MATLINE INTELLIGENT ENTRÉMATTA MATLINE Det nordiska klimatet kännetecknas av snö, slask, regn och lera stora delar av året. Detta gör det svårt att hålla hemmet rent och snyggt när barn och vuxna har ett aktivt liv. unidrain s MatLine är en funktionell och snygg lösning på dina vardagsproblem. MatLine placeras i tvättstugan eller i entrén och ansluts till avloppssystemet så att överskottsvattnet leds bort. MatLine kan placeras i alla typer av byggnader och golvkonstruktioner. MATLINE MATLINE - ENTRÉMATTA MatLine bidrar till att hålla bostaden fri från smuts. Skräpet faller ner i spalten mellan borstpanelerna och vidare ner i den underliggande armaturen. Detta håller mattan renare och skräpet kan sedan enkelt dammsugas upp. Snö, slask, grus och vatten rinner direkt ner i avloppet under mattan. MatLine är praktisk och relevant i alla byggnader. Det intelligenta mattsystemet består av: Matta, Ram, Armatur och Lyftkrok. Mattan är i nivå med golvet runtom och omgiven av en tunn stålram av borstat rostfritt stål. I armaturen under mattan finns ett urtagbart sandfång som fångar upp småsten och grus. Matta Ram Betong 16 Sandfång 17 Isolering

11 FINNS I TRE GRUNDMODELLER I OLIKA BREDD OCH DJUP 1. Väggplacering mot fast vägg till vänster 2. Väggplacering mot fast vägg till höger 3. Väggplacering mot bakre vägg för en så kallad walk in dusch D C UNIDRAIN SHOWERLINE GOLVAVLOPP MED INBYGGT KVALITETSSÄKRAT LOKALT GOLVFALL 1:50 B A Fallskenor ger ett golvfall enligt gällande branschregler Vågrätt invägning Stående tätskiktsfläns SHOWERLINE UNIDRAIN SHOWERLINE ShowerLine är ett nyutvecklat golvavlopp som bygger på den redan beprövade linje-avloppsarmaturen från unidrain. ShowerLine är ett golvavlopp med ett inbyggt kvalitetssäkrat lokalt golvfall på 1:50 som enkelt säkerställer att fallbyggnaden blir korrekt. ShowerLine installeras snabbt och säkert samtidigt som de inbyggda fallskenorna bidrar till att den lokala fallbyggnaden utförs snabbt och enkelt med ett golvfall som uppfyller gällande branschregler. KOMPONENTER A ShowerLine B Utloppshus C Ram; ClassicLine HighLine D Galler Överdel 18 19

12 INSTALLATIONSFÖRDELAR MED UNIDRAIN SHOWERLINE ShowerLine är en vidareutveckling av unidrains linje-avloppsarmatur vilket ger stora byggtekniska fördelar samt ett kvalitetssäkrat lokalt golvfall. Hela arbetsprocessen med att bygga golvfall samt utföra golvavjämningen i badrum / våtrum kan utföras snabbare än med konventionella metoder. Det kvalitetssäkrade golvfallet får man på köpet. Golvyta utanför duschzonen kan med fördel utföras helt plan enligt gällande branschregler. Dock får aldrig bakfall förekomma. Unidrain ShowerLine likt unidrains linjeavlopp kan placeras i vänster- eller högerhörn samt även mitt på vägg om man vill ha en så kallad walk-in dusch. Patent nr. WO 2014 / A1 INSTALLATIONSEXEMPEL - SHOWERLINE + VALFRI GLASVÄGG / DUSCHVÄGG Efter att ShowerLine-armaturen installerats och golv- samt väggplattor är monterade, monteras valfri glasvägg / duschvägg uppe på den plana golvplattan enligt tillverkarens anvisningar. Se installationsexempel nedan. VERSION A Duschvägg VERSION B Duschvägg Tätskikt Golvplatta Lim eller Fog Tätskikt Golvplatta Lim eller Fog Golvplatta Fog Bjälklag Avjämningsmassa Spackel Betong Ram + Galler / Panel Bjälklag Avjämningsmassa Spackel Betong Ram + Galler / Panel UTDRAG UR BYGGKERAMIKRÅDETS BRANSCHREGLER BBV - BRANSCHREGLER 15:1 VID FALLSPACKLING Med en rätbräda placerad på fallskenorna drar man enkelt och säkert ett lokalt golvfall. Lokalt fall mot golvavloppet Plan golvyta GOLVLUTNING Golvlutning mot golvavlopp ska utföras såväl i underlaget för tätskikt som i ytskiktet. Bakfall får inte förekomma i någon del av utrymmet. På golvytor som regelmässigt utsätts för vattenbegjutning, i anslutning till golvbrunnen, i duschdelen och under badkar ska golvlutning utföras i intervallet 1:50 1:150 (20 mm /m -7 mm/m). Golvlutning ska utföras i intervallet 1:100-1:200, (10 mm/m-5mm/m) i de delar av utrymmet som delvis blir utsatta för vattenbegjutning eller vattenspill. Alternativ golvlutning kan avtalas. Överenskommelse om alternativ golvlutning ska alltid dokumenteras i Kvalitetsdokumentet, BBV, Bilaga A. Observera att största tillåtna lutning enligt Boverkats byggregler, 6:5335, är 1:50 (20 mm/m) i ytskikt. Större lutning kan medföra halkrisk

13 PLACERINGSALTERNATIV - MOT VÄGG BYGGTEKNIK - ENKELT, SÄKERT OCH ÖVERTYGANDE Bedre Bad När du väljer unidrain, väljer du en unik lösning som både är lättare och snabbare att arbeta med än marknadens övriga produkter. unidrain var först ute med att flytta golvavloppet helt intill vägg som möjliggjorde en konstruktion med golvfall bara i en riktning. Det ger också möjligheterna att använda stora golvplattor utan att de måste skäras till för fallbyggnad. unidrain är placerad mot vägg och med de patenterade lodräta väggflänsarna och de vågräta golvflänsarna får man en konstruktion med metall i golv- väggvinkeln som ger en optimal vattenskadesäker konstruktion i kombination med tätskiktsanslutningen. unidrain är testad och godkänd i kombination med ett flertal tätskiktsfabrikat i så kallade systemgodkännanden. Aktuella godkännanden finns på vår hemsida eller på hemsidorna för SäkerVatten, BKR Byggkeramikrådet eller GVK Golvbranschens Våtrumskontroll. Läs mer om montering i unidrain byggvägledning som följer med produkten, eller ta kontakt med din hantverkare som skall utföra installationen. Duschnisch med tre väggar. ( ClassicLine med Inca galler ) Duschnisch med två väggar och öppen / glasvägg åt höger. ( ClassicLine med Stripe galler ) Duschnisch med två väggar och öppen / glasvägg till vänster. ( ClassicLine med Colum galler ) BETONGBJÄLKLAG Bedre Bad Tätskikt Väggfläns unidrain uppfyller kraven i Boverkets byggregler (BBR) unidrain är typgodkänd enl. Europanormen EN 1253 unidrain är systemgodkänt enligt gällande branschregler Tätskikt Golvfläns Duschnisch / badrum med avstånd till sidoväggar. ( ClassicLine med Classic galler ) Duschnisch med hörnavlopp. ( HighLine Panel med ram ) Duschnisch / badrum med golvavlopp över 1200 mm. Modul 1100 ( HighLine Panel med ram ) TRÄBJÄLKLAG - GOLVSKIVA & AVJÄMNINGSMASSA PLACERINGSALTERNATIV - FRITT I GOLV Tätskikt Väggfläns GVK Uppfyller GVKs branschregler för tätskikt i våtrum Tätskikt Badrum fritt i golv med en vägg till vänster Badrum fritt i golv med en vägg till höger Badrum fritt i golv utan väggar Avjämningsmassa Fixtur Golvfläns BBV Uppfyller Byggkeramikrådets branschregler för våtrum 22 23

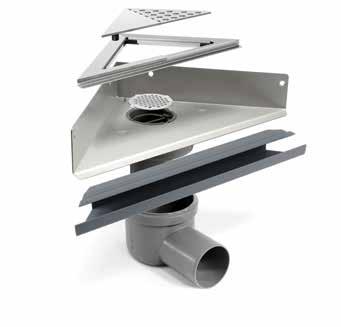

14 PRODUKTÖVERSIKT CLASSICLINE - 6 ST ELEGANTA OCH TIDLÖSA GALLER unidrain är en smart och funktionell golvbrunnslösning med fyra ( pkt 1-4 ) grundkomponenter. Hur komponenterna sätts samman avgörs utav golvavloppets placering, badrummets storlek och val av synliga designkomponenter: 1. Avloppsarmatur mot vägg eller fritt i golv ( Inbyggd komponent ) 2. Utloppshus i flera utloppsdimensioner och riktningar ( Inbyggd komponent ) 3. ClassicLine eller HighLine ramar i flera höjder ( Synlig designkomponent ) 4. ClassicLine galler eller HighLine paneler i olika designer ( Synlig designkomponent ) AVLOPPSARMATUR CLASSICLINE GALLER HIGHLINE PANELER CLASSIC COLUMN INCA SQUARE STRIPE ANNIVERSARIO Golvbrunn Linje: 300 till 1200 mm Golvbrunn Hörn: 200 mm Golvbrunn Modul: Måttanpassad efter behov vid längder över 1200 mm och upp till 7,5 m Linje: Classic, Column, Inca, Square, Stripe & Anniversario Hörn: Classic, Colum & Anniversario Linje: Panel, Cassette & Custom Hörn: Panel & Custom HIGHLINE - ÖVERDELAR I EXKLUSIVT UTFÖRANDE UTLOPPSHUS Välj ur ett brett sortiment CLASSICLINE RAM Linje: 300 till 1200 mm HIGHLINE RAM Linje: 300 till 1200 mm FIXTUR Fixtur vid installation i träbjälklag Hörn: 200 mm Finns i höjdderna: 6, 8, 10, 12 mm OBS! Ramen är obligatorisk Hörn: 200 mm Finns i höjderna: 10, 12, 15, 25 mm OBS! Ramen kan väljas bort DESIGNSERIE - HIGHLINE DESIGNSERIE - CLASSICLINE PANEL Exklusiv panellösning i borstat rostfritt stål som ger ett unikt och personligt utseende. Panel kan monteras med eller utan ram. CASSETTE Cassette - lösning för ett badrum med unik känsla. En matchande golvplatta eller valfritt material av annat slag monteras i cassetten av borstat rostfritt stål. Cassette kan monteras med eller utan ram. CUSTOM Ett nästan osynligt golvavlopp. Custom är lösningen där fantasin är enda begränsningen. Det valda materialet placeras på en sockel som justeras i höjdled. Custom kan monteras med eller utan ram. AVLOPPSARMATUR I ROSTFRITT STÅL Alltid metall i golv- väggvinkeln för en optimal, säker och stabil montering VÄGLEDANDE KONSUMENTPRISER 2019 INKL. MOMS EXEMPEL PÅ KOMPLETTA SYSTEM Priserna ( SEK ) kan variera beroende på komponentval. OBS! I träbjälklag ska golvrännan monteras i en fixtur. DESIGNSERIE - CLASSICLINE DESIGNSERIE - HIGHLINE KOMPLETT SYSTEM LÄNGD CLASSICLINE SERIEN CLASSICLINE ANNIVERSARIO HIGHLINE PANEL MED RAM - 12 mm HIGHLINE CASSETTE MED RAM - 12 mm HIGHLINE CUSTOM UTAN RAM Linje Linje Linje Linje Linje Linje Linje Hörn ClassicLine tvålhylla TILLBEHÖR Fixtur Linje 283 Fixtur Hörn 208 Hårsil Linje & Hörn 192 BESKRIVNING LÄNGDMODELL DIMENSION RSK-NUMMER PRIS MatLine x 800 mm

15 FÖR MER INFORMATION & INSPIRATION SE Här kan du ladda ner informationsmaterial eller beställa vår huvudkatalog som innehåller tekniska specifikationer, byggteknisk information, dokumentation samt ritningar. Du kan även sätta ihop ditt unidrain system i vår konfigurator som finns på Följ anvisningen nedan. 1. Klicka på Bygg din unidrain. 2. Gör dina val i steg 1 till I spalten till höger ser du dina val. Skriv ut alternativt maila till önskad adress (avsändare blir unidrain ). 4. Om du är konsument, sök återförsäljare via ditt postnummer i fotmenyn på hemsidan. Produkter Teknik Referenser Bygg din unidrain SE unidrain golvavlopp 1. Den perfekta blandningen av design och funktion JAFO AB Box 4056 SE LUND T +46 (0) info@jafo.eu BYGG DIN UNIDRAIN MÅTTANPASSAT GOLVAVLOPP I LÄNGDER EFTER BEHOV PRODUKT- KATALOG SHOWERLINE GOLVAVLOPP MED INBYGGT GOLVFALL JAFO AB, LUND MED RESERVATION FÖR EVENTUELLA ÄNDRINGAR. XMUNIBUTIK
