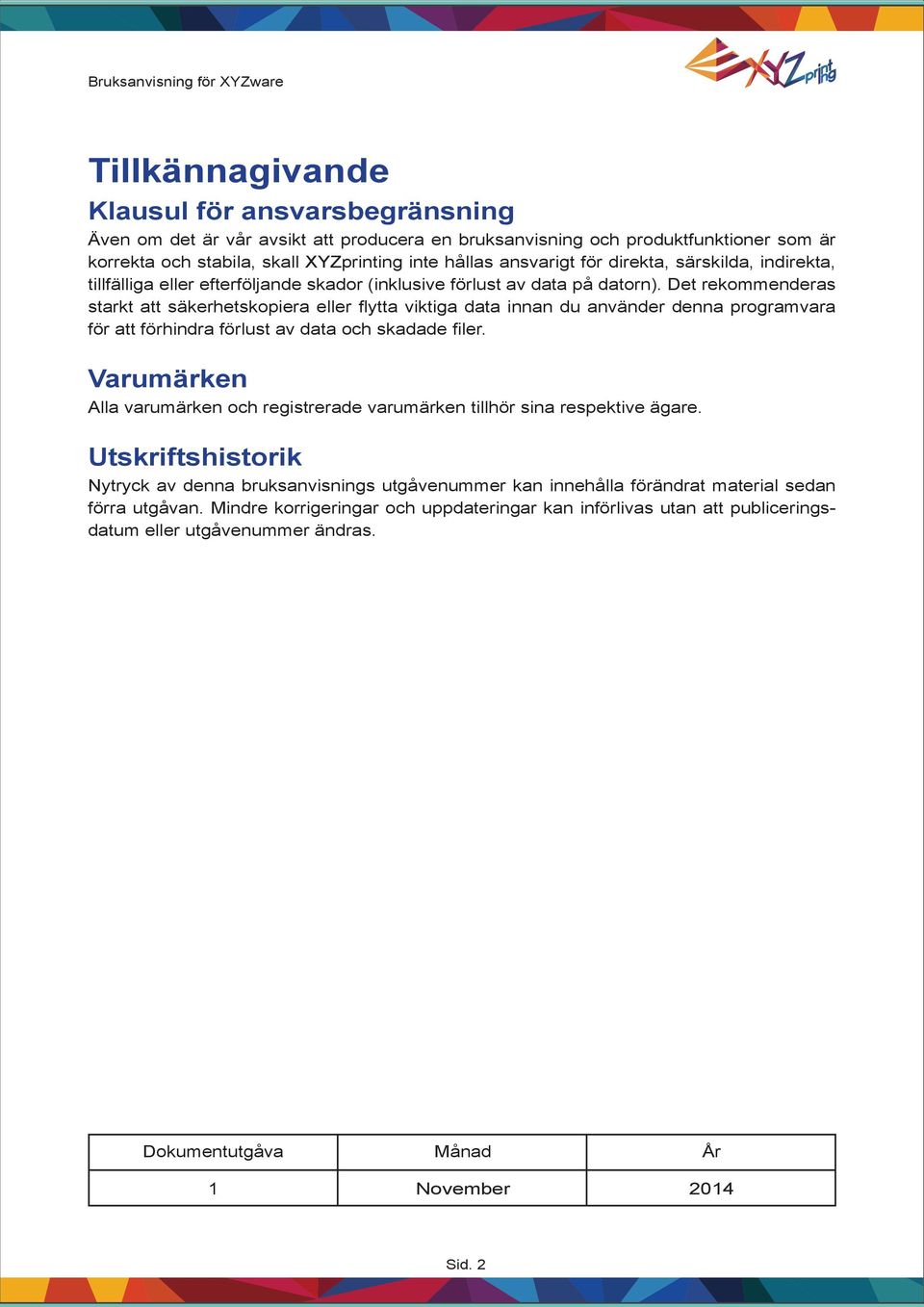

2 Tillkännagivande Klausul för ansvarsbegränsning Även om det är vår avsikt att producera en bruksanvisning och produktfunktioner som är korrekta och stabila, skall XYZprinting inte hållas ansvarigt för direkta, särskilda, indirekta, tillfälliga eller efterföljande skador (inklusive förlust av data på datorn). Det rekommenderas starkt att säkerhetskopiera eller fl ytta viktiga data innan du använder denna programvara för att förhindra förlust av data och skadade fi ler. Varumärken Alla varumärken och registrerade varumärken tillhör sina respektive ägare. Utskriftshistorik Nytryck av denna bruksanvisnings utgåvenummer kan innehålla förändrat material sedan förra utgåvan. Mindre korrigeringar och uppdateringar kan införlivas utan att publiceringsdatum eller utgåvenummer ändras. Dokumentutgåva Månad År 1 November 2014 Sid. 2

3 Kontur 1. Om XYZware Systemkrav Installationsanvisningar Snabbstart Skriva ut enfärgade modeller Skriva ut dubbelfärgade modeller Funktioner View (Vy) Move (Flytta) Rotate (Rotera) Scale (Skala) Info (Information) Remove (Ta bort) Reminder (Påminnelse) Skrivarinställning Utskrift Skrivare Kvalitet Raft Support Avancerade inställningar Profi ler D-densitet Skal Lagerhöjd Hastighet...23 Sid. 3

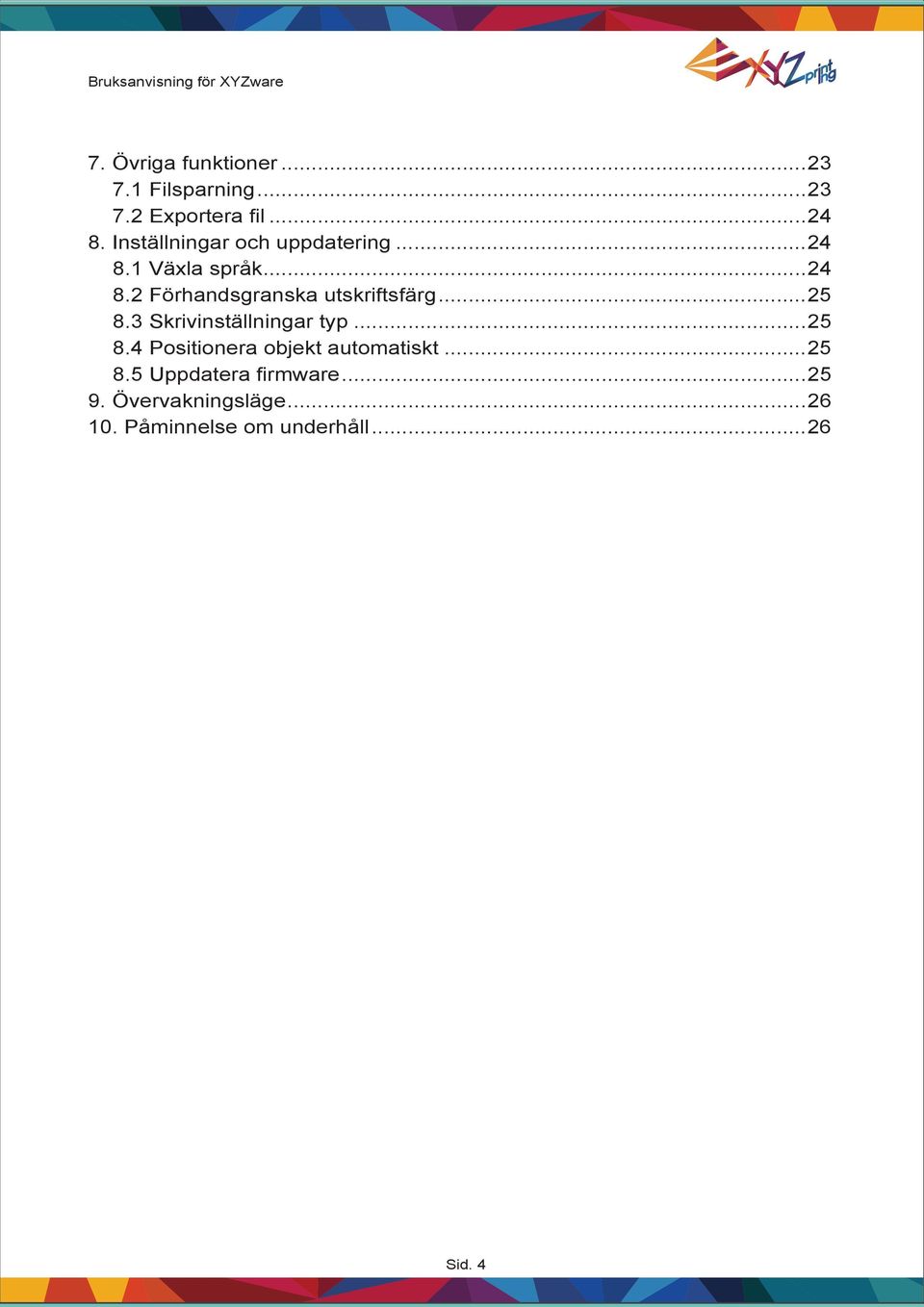

4 7. Övriga funktioner Filsparning Exportera fi l Inställningar och uppdatering Växla språk Förhandsgranska utskriftsfärg Skrivinställningar typ Positionera objekt automatiskt Uppdatera fi rmware Övervakningsläge Påminnelse om underhåll...26 Sid. 4

5 1. Om XYZware XYZware är ett helt nytt program som introducerats av XYZprinting för att designa, anpassa och skriva ut digitala 3D-modeller. Det kan importera objekt i "*.stl"-fi lformat och skapa realistiska simulerade objekt. XYZware används även tillsammans med skrivare av da Vince 3D-serien, introducerad av XYZprinting för snabb utskrift av produkter. XYZware tar bort tekniska hinder för traditionell produktion vilket resulterar i förstärkt "Creative Life" (Kreaktivt liv) för den moderna digitala familjen. För användare av Mac OS Användare av Mac OS hittar kompatibel programvara på master-cd:n som medföljer skrivaren eller hittas på webbplatsen. För information om senaste tekniska supportversion, gå till XYZprintings webbplats: Sid. 5

6 2. Systemkrav Se till att ditt operativsystem är kompatibelt med följande krav: Programvara Maskinvara Operativsystem Maskinvarukrav (PC) Windows XP (.Net 4.0 krävs) Windows 7/Windows 8+ (Mac) Mac OSX bitar eller högre Minimikrav: Minne: 512MB, lagring: 100MB eller mer Bildskärmsupplösning: x 768 Rekommenderade systemkrav: Minne: 2 GB, lagring: 500 MB eller mer Övrig firmware och överväganden från övriga tredjepartsprogram En standard VGA-drivrutin på datorns operativsystem eller ett grafi kkort som inte stöder OpenGL 2.1 kan orsaka ett okänt fel i XYZware. Om.Net Framework XYZware använder Windows operativsystemet för att förbättra stabiliteten och jämnheten. Vår betatestning av XYZware visar att om en äldre version används kan det orsaka installationsproblem och/eller programfel. Det rekommenderas starkt att använda den senaste versionen (4.0 eller högre). Se Microsofts webbplats för mer information om.net framework. Onlineregistrering XYZware-programvaran kommer att begära att du registrerar da Vinci 3D-skrivaren 1.0A när den först ansluts till datorn. Vi rekommenderar att du tar dig tid att registrera din produkt. Regelbundna uppdateringar är tillgängliga via XYZwares programvara och Internet. Registreringen tillåter uppdateringar att slutföras automatiskt. Steg 1. I XYZware, tryck på "Register Now" (Registera nu) Steg 2. På registreringssidan för XYZware, ange all nödvändig information för att slutföra processen. Sid. 6

7 3. Installationsanvisningar Innan du arbetar med skrivaren, installera först XYZware. Du hittar installationsprogrammet på den medföljande skivan. För mer information, systemuppdateringar och teknisk support, se XYZprintings online-resurser: XYZwares installationsguide visas på skärmen. Följ anvisningarna på skärmen för att slutföra installationen. Du kan även konfi gurera programmet manuellt. Öppna fi lhanteraren och sök efter "Setup.exe" som visas nedan på din skivenhet. Dubbelklicka på "Setup.exe". Gratulerar! Din installation är klar! Du kan nu starta XYZware från ditt skrivbord och börja skapa och skriva ut. Sid. 7

8 4. Snabbstart Använd detta dokument som en guide för 3D-utskrifter. Innan du kör programvaran XYZware på datorn rekommenderas det att ansluta USB-kabeln från datorn till skrivaren. Innan du importerar.stl-fil rekommenderas du att kontrollera "Setting" (Inställning) på höger sida. Du kan välja displayspråk, skrivartyp och övriga inställningar för en smidigare användning. Se "8". Inställning och uppdatering" för en detaljerad beskrivning av Inställning. Följande är en demonstration av en snabbutskrift med da Vinci 1.0A-skrivare: 4.1 Skriva ut enfärgade modeller Skriva ut ditt första objekt Klicka på ikonen "Import" (Importera) för att välja filer som ska skrivas ut i 3D. Följande instruktioner använder "Sample.stl" som exempel för hur man skriver ut 3D-objekt. (Provfi l: Sample.stl) Sid. 8

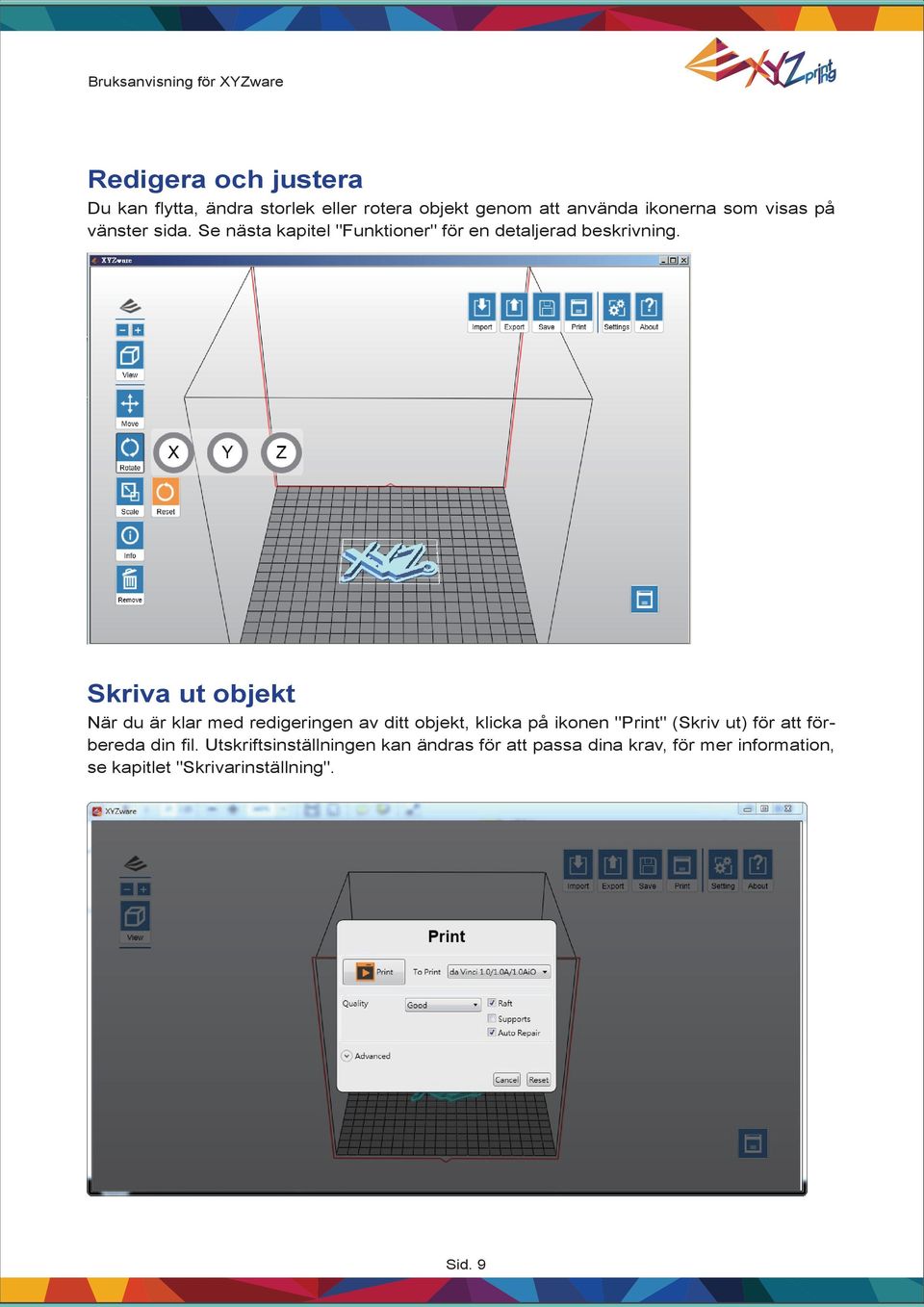

9 Redigera och justera Du kan fl ytta, ändra storlek eller rotera objekt genom att använda ikonerna som visas på vänster sida. Se nästa kapitel "Funktioner" för en detaljerad beskrivning. Skriva ut objekt När du är klar med redigeringen av ditt objekt, klicka på ikonen "Print" (Skriv ut) för att förbereda din fi l. Utskriftsinställningen kan ändras för att passa dina krav, för mer information, se kapitlet "Skrivarinställning". Sid. 9

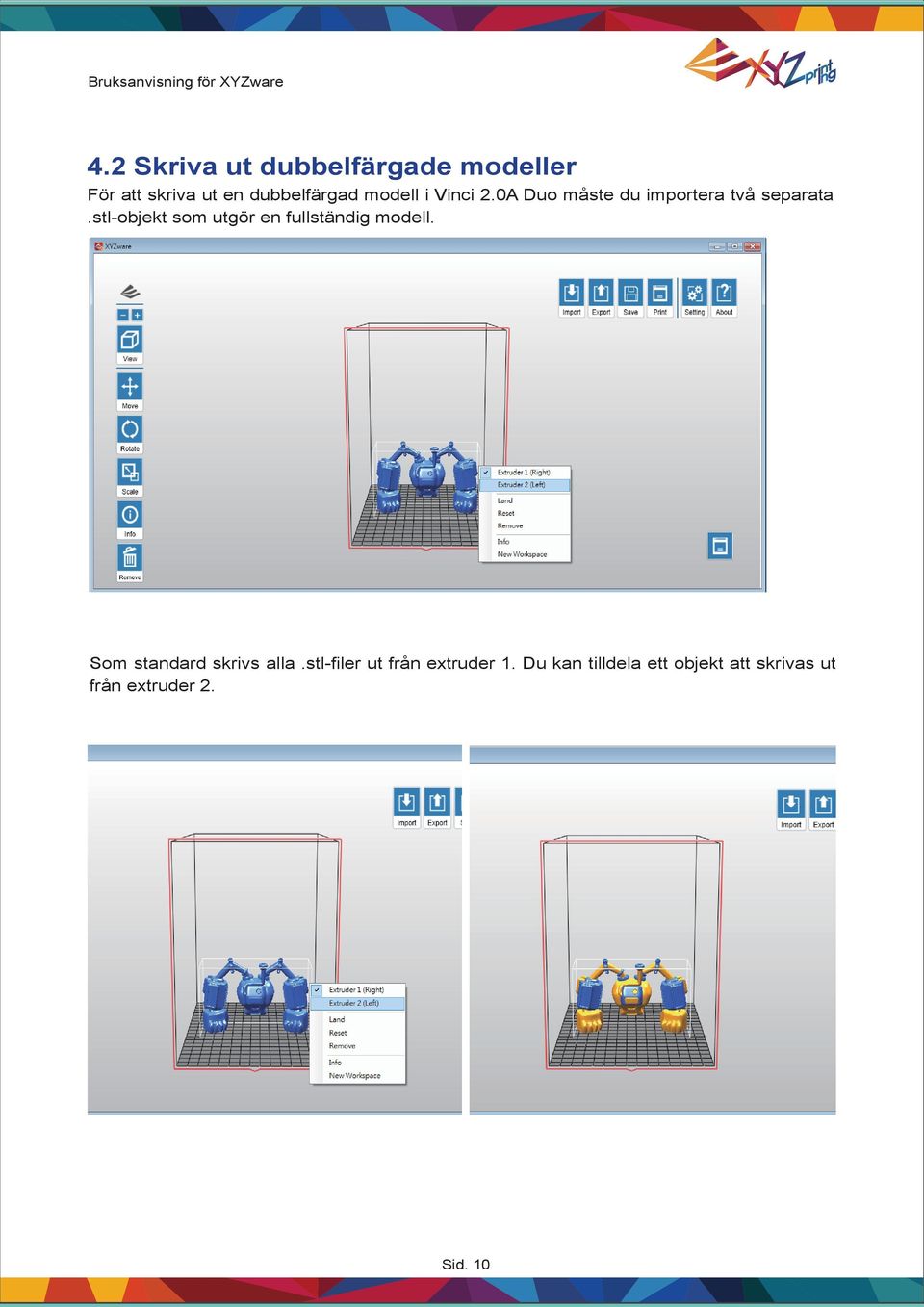

10 4.2 Skriva ut dubbelfärgade modeller För att skriva ut en dubbelfärgad modell i Vinci 2.0A Duo måste du importera två separata.stl-objekt som utgör en fullständig modell. Som standard skrivs alla.stl-fi ler ut från extruder 1. Du kan tilldela ett objekt att skrivas ut från extruder 2. Sid. 10

11 5. Funktioner I detta kapitel förklarar vi funktionerna för ikonerna på vänster sida. 5.1 View (Vy) Alternativ: Växla vy genom att klicka och dra musen. Du kan visa objektets innehåll och struktur från valfri vinkel. Sid. 11

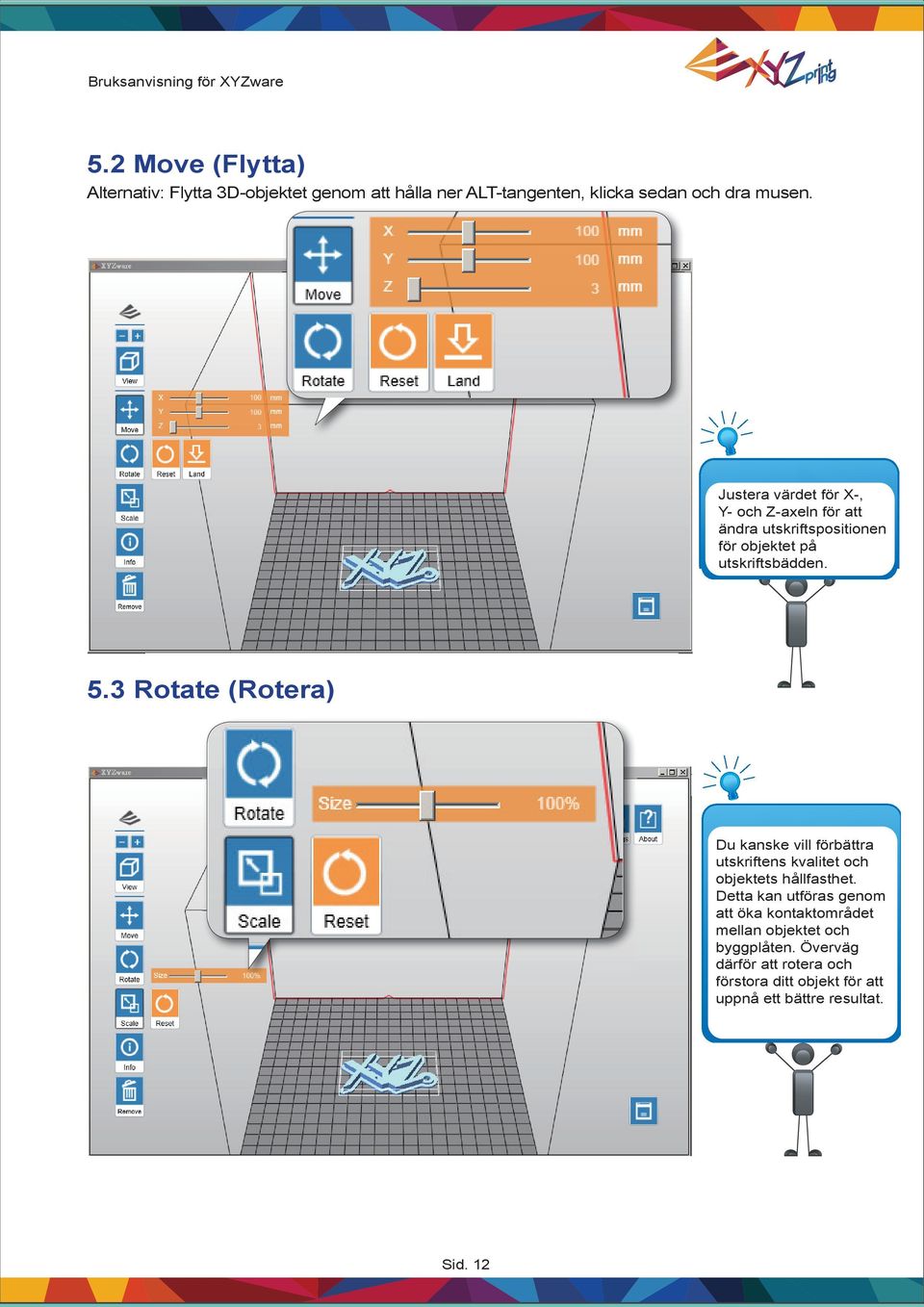

12 5.2 Move (Flytta) Alternativ: Flytta 3D-objektet genom att hålla ner ALT-tangenten, klicka sedan och dra musen. Justera värdet för X-, Y- och Z-axeln för att ändra utskriftspositionen för objektet på utskriftsbädden. 5.3 Rotate (Rotera) Du kanske vill förbättra utskriftens kvalitet och objektets hållfasthet. Detta kan utföras genom att öka kontaktområdet mellan objektet och byggplåten. Överväg därför att rotera och förstora ditt objekt för att uppnå ett bättre resultat. Sid. 12

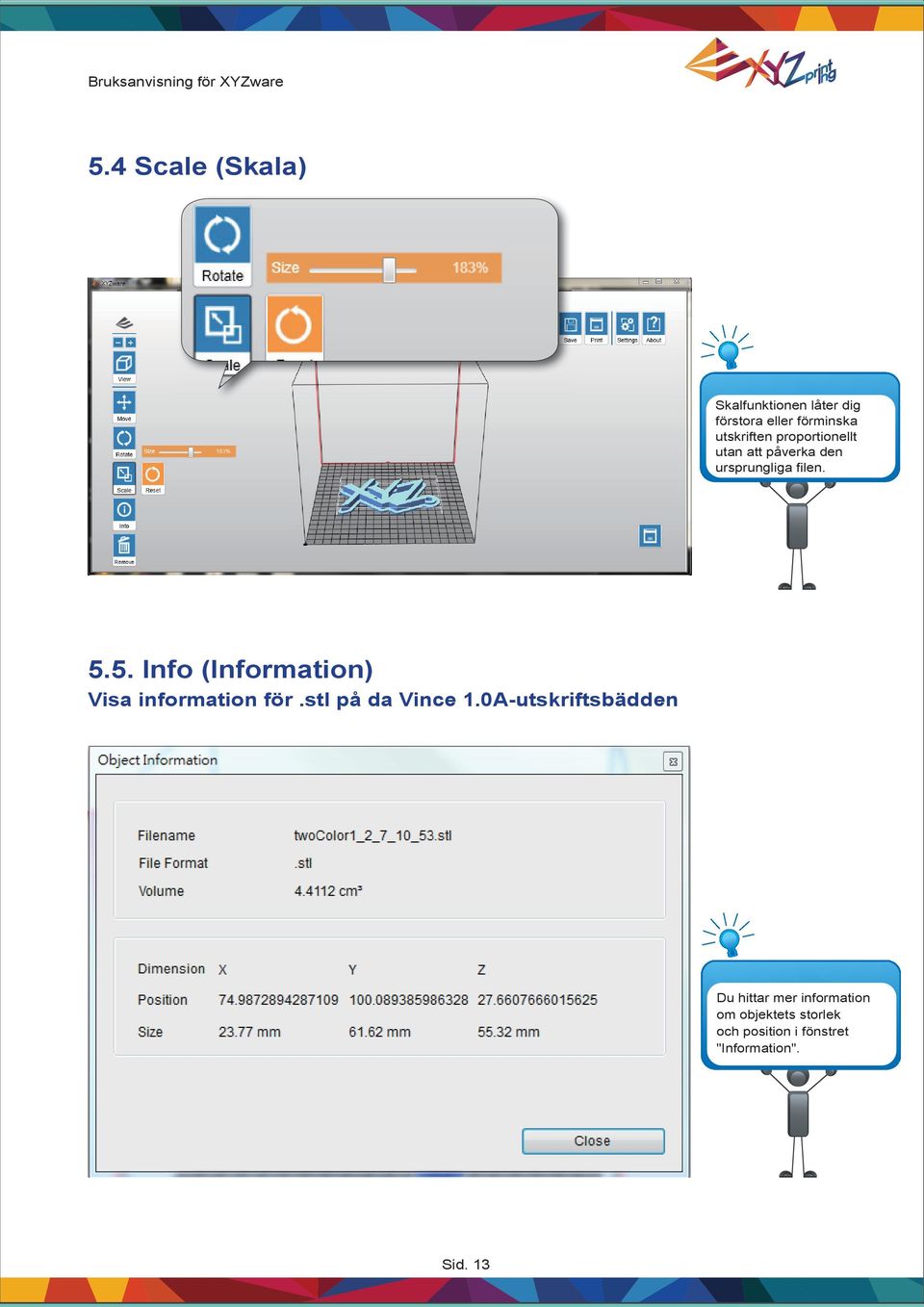

13 5.4 Scale (Skala) Skalfunktionen låter dig förstora eller förminska utskriften proportionellt utan att påverka den ursprungliga fi len Info (Information) Visa information för.stl på da Vince 1.0A-utskriftsbädden Du hittar mer information om objektets storlek och position i fönstret "Information". Sid. 13

14 Visa information för.stl på da Vince 2.0A Duo-utskriftsbädden För att tilldela om extrudern för utdata av en.stil-fi l kan du välja extrudern i fönstret. Visa information för.3w-fil Detta fönster visar utskriftsinställningar när fi len exporteras. För att ändra fi lens utskriftsinställningar, importera original 8.STL och exportera till *.3w med en ny uppsättning av utskriftsegenskaper. Sid. 14

15 5.6 Remove (Ta bort) För att ta bort en modell från den virtuella utskritsbädden, ta bara bort objektet och klicka på "Remove" (Ta bort). För att välja fl era objekt, håll in Shift-tangenten medan du väljer. (Borttagning fungerar endast med STL-importerade objekt. *.3w-importer är låsta och kan inte tas bort.) 5.7 Reminder (Påminnelse) XYZware hittar automatiskt felaktigt placerade objekt och markerar dem med en särskiljande färg, detta förhindrar objektet från att skrivas ut utanför utskriftbädden. Sid. 15

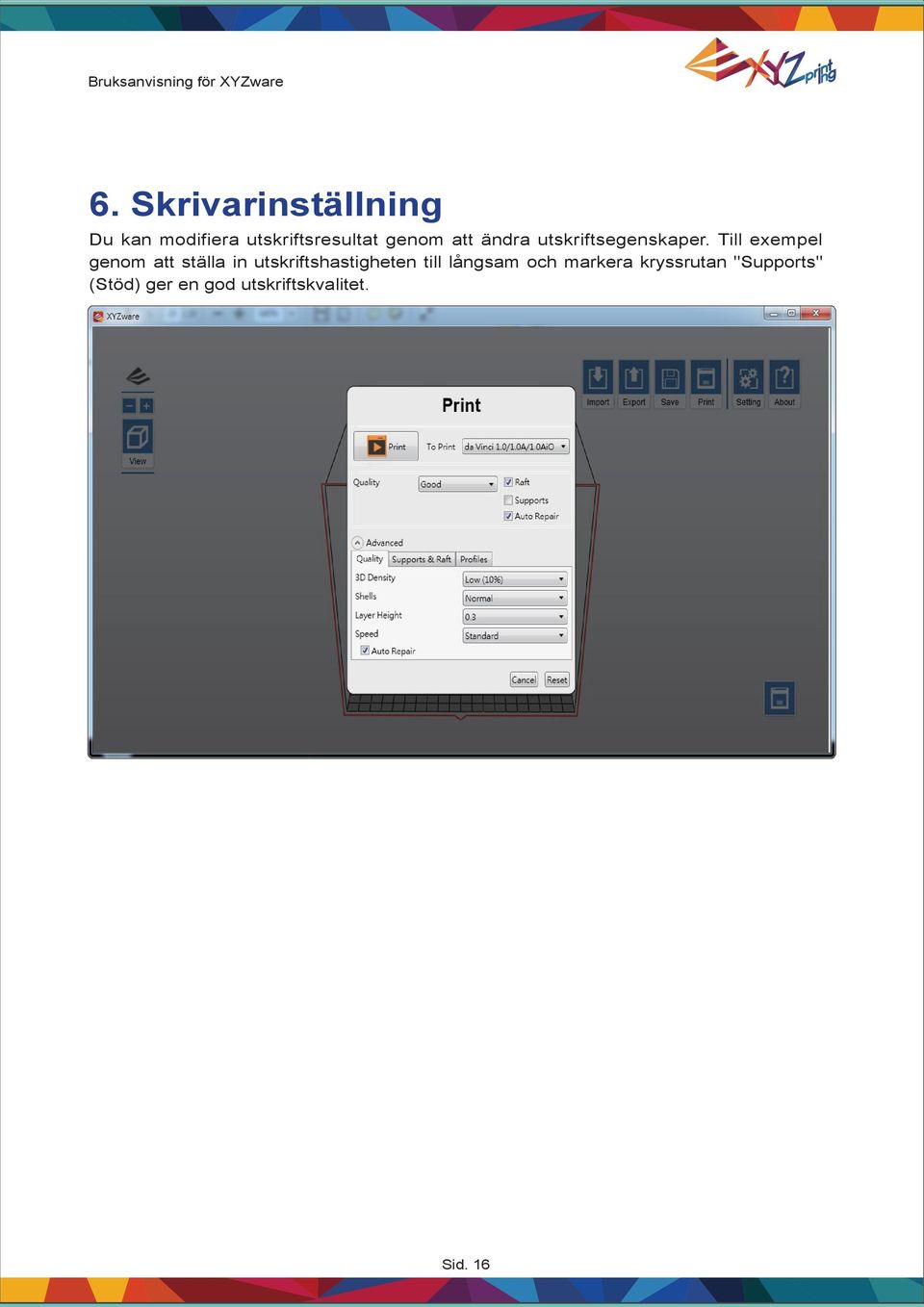

16 6. Skrivarinställning Du kan modifiera utskriftsresultat genom att ändra utskriftsegenskaper. Till exempel genom att ställa in utskriftshastigheten till långsam och markera kryssrutan "Supports" (Stöd) ger en god utskriftskvalitet. Sid. 16

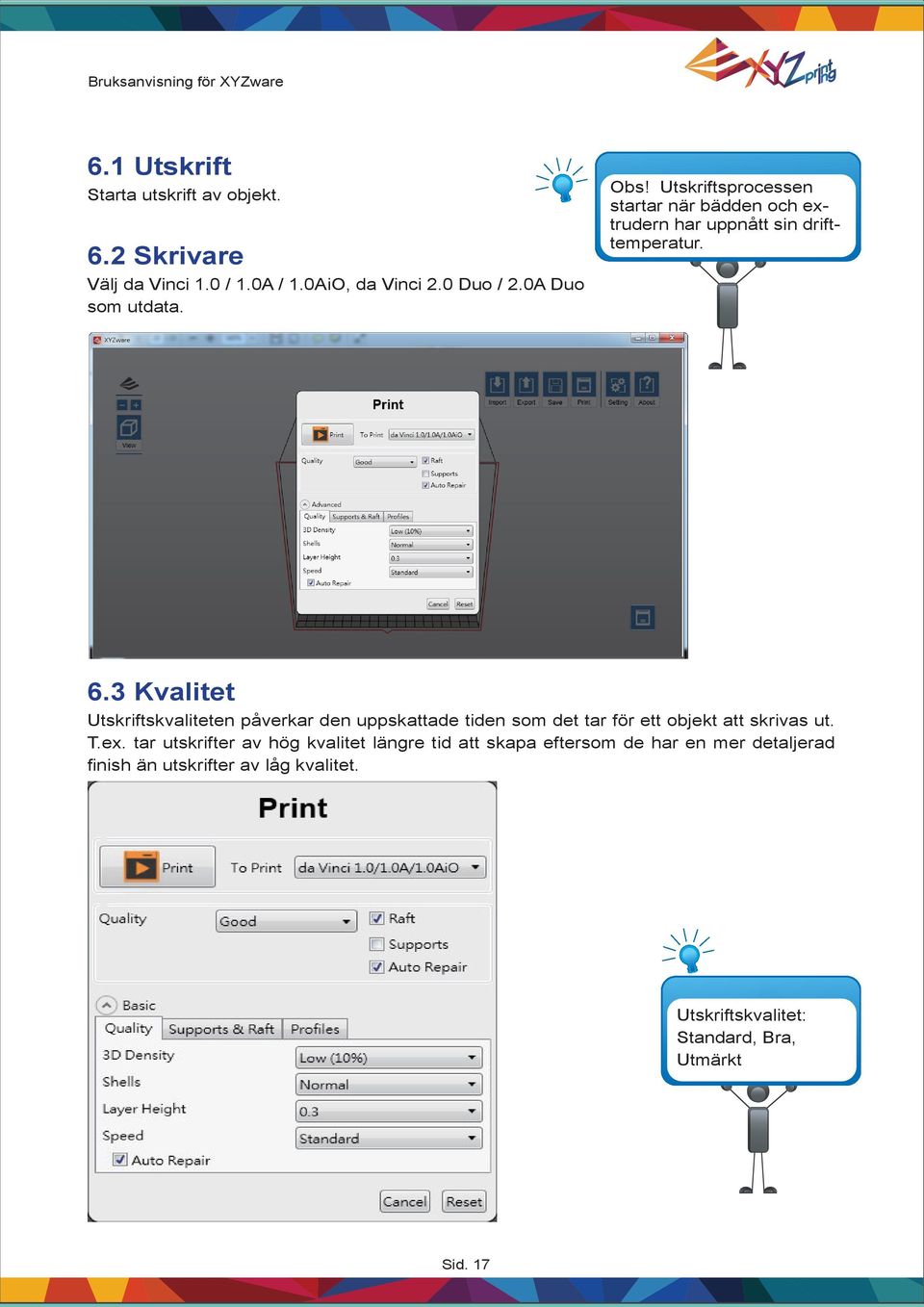

17 6.1 Utskrift Starta utskrift av objekt. 6.2 Skrivare Välj da Vinci 1.0 / 1.0A / 1.0AiO, da Vinci 2.0 Duo / 2.0A Duo som utdata. Obs! Utskriftsprocessen startar när bädden och extrudern har uppnått sin drifttemperatur. 6.3 Kvalitet Utskriftskvaliteten påverkar den uppskattade tiden som det tar för ett objekt att skrivas ut. T.ex. tar utskrifter av hög kvalitet längre tid att skapa eftersom de har en mer detaljerad fi nish än utskrifter av låg kvalitet. Utskriftskvalitet: Standard, Bra, Utmärkt Sid. 17

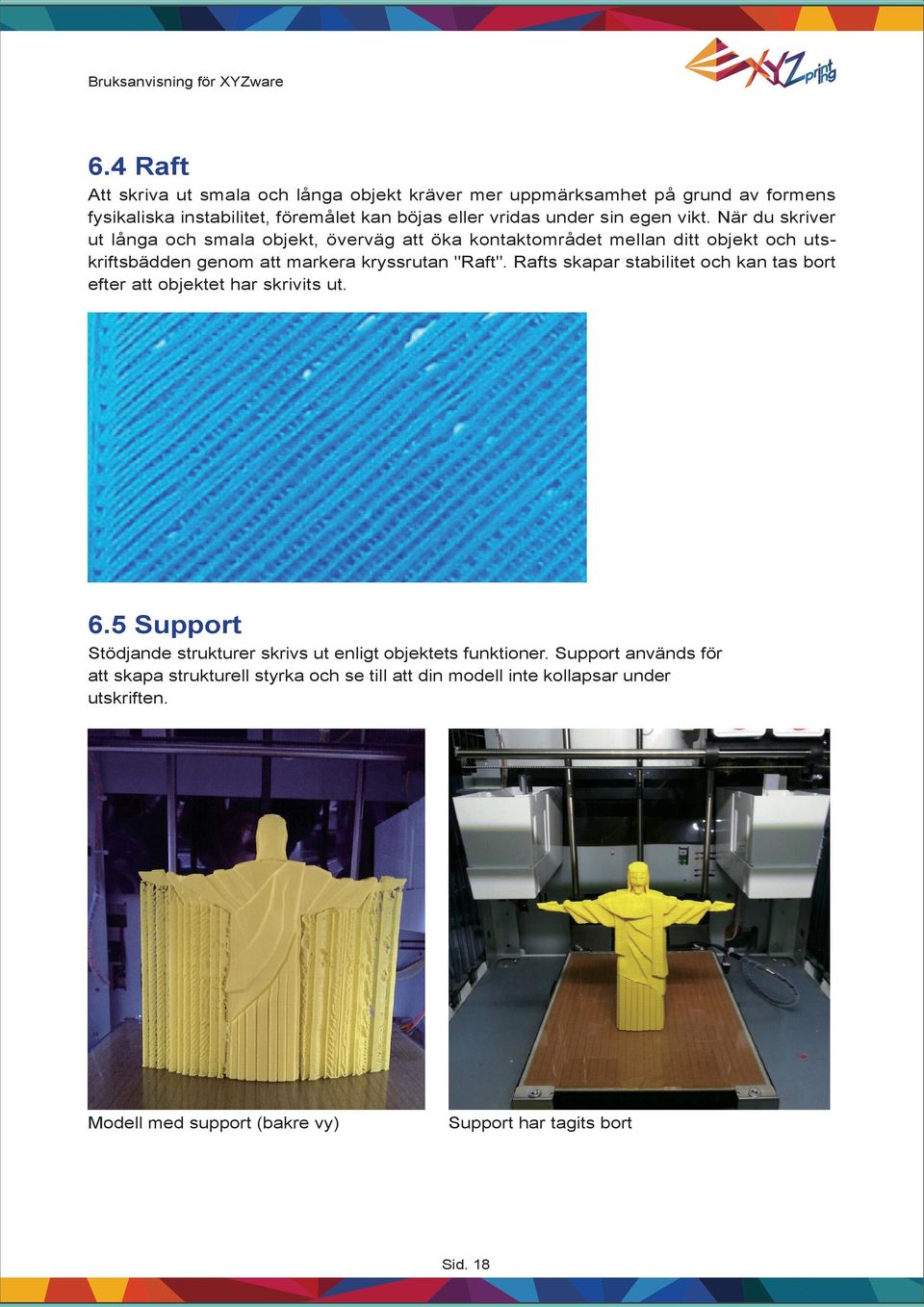

18 6.4 Raft Att skriva ut smala och långa objekt kräver mer uppmärksamhet på grund av formens fysikaliska instabilitet, föremålet kan böjas eller vridas under sin egen vikt. När du skriver ut långa och smala objekt, överväg att öka kontaktområdet mellan ditt objekt och utskriftsbädden genom att markera kryssrutan "Raft". Rafts skapar stabilitet och kan tas bort efter att objektet har skrivits ut. 6.5 Support Stödjande strukturer skrivs ut enligt objektets funktioner. Support används för att skapa strukturell styrka och se till att din modell inte kollapsar under utskriften. Modell med support (bakre vy) Support har tagits bort Sid. 18

19 6.6 Avancerade inställningar Klicka på "Advanced" (Avancerat) för fl er utskriftsalternativ. 6.7 Profiler Lägg till eller välj sparade utskriftsegenskaper via rullgardinsmenyn "Profiles" (Profiler). Olika utskriftsinställningar kan skapas, sparas och tillämpas för olika modeller beroende på projektets krav D-densitet Före utskriften kan användare använda denna funktion för att justera objektets utskriftsdensitet. Standardskrivarens inställning för da Vinci 3D-skrivaren skapar den interna strukturen för objektet baserat på bikakestrukturer. Med hjälp av 3D-densitetens rullgardinsmeny kan du justera bikakestrukturens täthet från ihålig till hög, för att skapa önskade hållfasthetskrav. Sid. 19

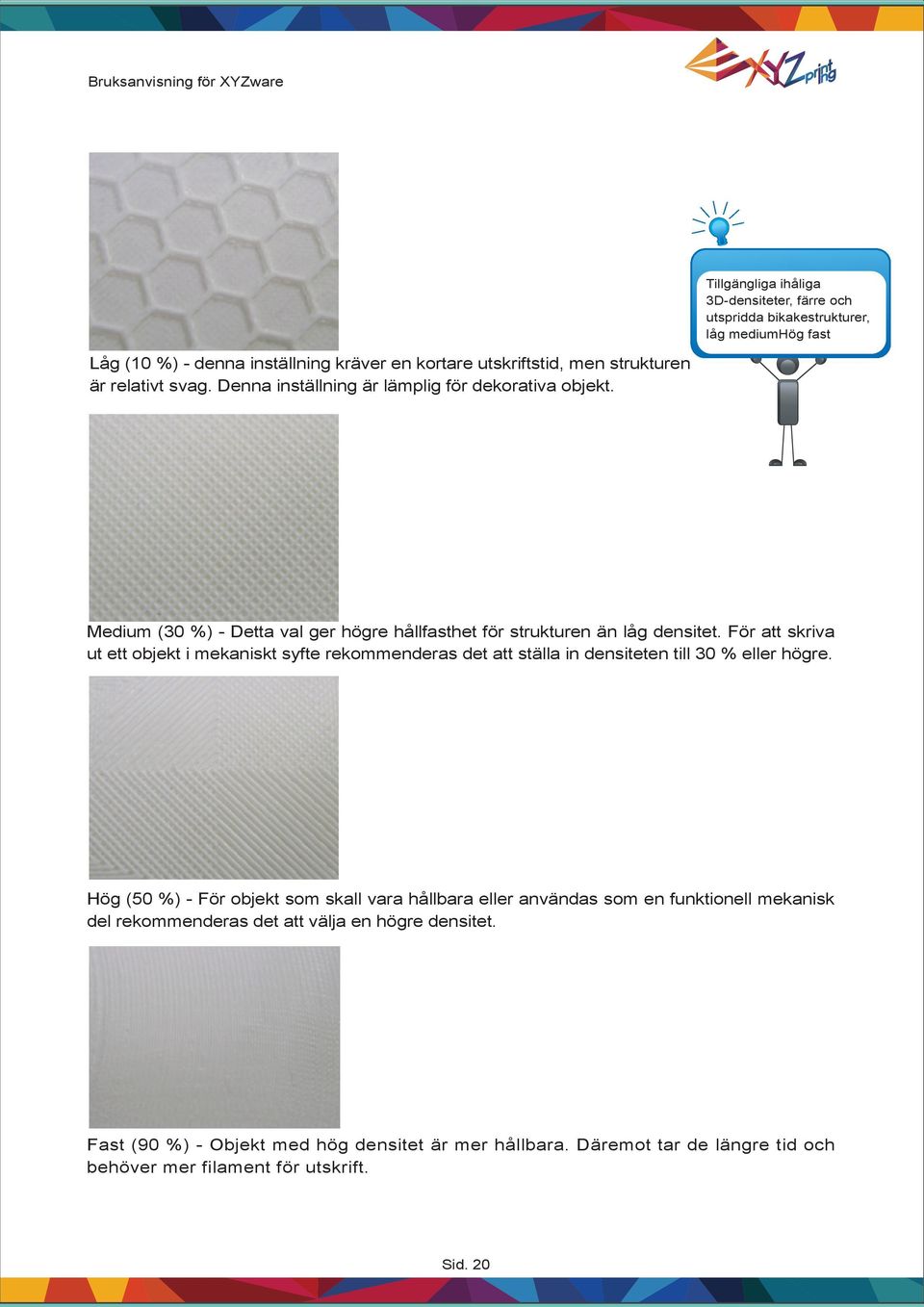

20 Tillgängliga ihåliga 3D-densiteter, färre och utspridda bikakestrukturer, låg mediumhög fast Låg (10 %) - denna inställning kräver en kortare utskriftstid, men strukturen är relativt svag. Denna inställning är lämplig för dekorativa objekt. Medium (30 %) - Detta val ger högre hållfasthet för strukturen än låg densitet. För att skriva ut ett objekt i mekaniskt syfte rekommenderas det att ställa in densiteten till 30 % eller högre. Hög (50 %) - För objekt som skall vara hållbara eller användas som en funktionell mekanisk del rekommenderas det att välja en högre densitet. Fast (90 %) - Objekt med hög densitet är mer hållbara. Däremot tar de längre tid och behöver mer filament för utskrift. Sid. 20

21 6.9 Skal Skal är det yttre lagret på objektet Tjocka skal resulterar i bättre utskriftskvalitet men tar längre tid att skriva ut. Tunna skal förkortar varaktigheten för utskriften men kan vara känsliga för att brytas av. Tunn: Enkelt lager är markerat under inställningen. Skalinställningar tunn Normal Tjock, bästa kvalitet Normal: Den yttre strukturen består av två lager. Extra lager förstärker objekten. Tjock: Tjockt skal består av tre lager. Den förstärkta strukturen håller bättre, men tar längre tid att mata ut. Sid. 21

22 Styrkan hos objektet påverkas av inställningen för 3D-densitet och skal. För att säkerställa hållbarheten av föremål av olika storlek, form och syfte, kommer olika densitet och skalinställningar att krävas. Här är några förslag för densitet och skalinställningar: Skal 3D Densitet Ihålig (0 %) Låg (10 %) Medium (30 %) Hög (50 %) Fast (90 %) Tunn Normal Tjock Mindre, ihålig display Större, ihålig display Mindre, jämn detaljerad display Större, högre display Mindre, jämnt detaljerad, hållbara delar Större, hållbara delar 6.10 Lagerhöjd Genom att ställa in olika lagerhöjder kan du även ändra tjockleken för varje lager som skrivaren skapar. Lagertjockleken för varje utskrift kan justeras mellan 0,1 mm - 0,4 mm. För bästa resultat rekommenderas 0,2-0,3 mm lagers utskrift. Sid. 22

23 6.11 Hastighet Använd justeringen för utskriftshastighet för att ändra inställningarna som baseras på objektets storlek och precision. I allmänhet är en bättre objektkvalitet förknippad med en lägre utskriftshastighet. Hastighetsinställningar för utskrift Långsam, bästa kvalitet Standard Snabb 7. Övriga funktioner När du är klar med anpassningen av ditt objekt kan du skriva ut den i 3D eller spara för framtida bruk. 7.1 Filsparning Klicka på "Save" (Spara), XYZware sparar fi len i *.stl-format. Sid. 23

24 7.2 Exportera fil Välj "Export" (Exportera) och XYZware sparar filen i *.3w-format..3w är ett specifikt filformat som utvecklats enbart för 3D-skrivare av "da Vince"-serien. Program som XYZware utför skärberäkningar från STL-filer och lagring av utskriftsprofiler inom.3w-filer, vilket kommer att öka hastigheten för din nästa 3D-utskrift. 8. Inställningar och uppdatering 8.1 Växla språk XYZware stöder flera språk. Du kan använda rullgardinsmenyn för att välja språk för XYZware. När du har valt en språkinställning är förändringen omedelbar. Sid. 24

25 8.2 Förhandsgranska utskriftsfärg Inställningarna gör det möjligt att förhandsgranska fi lamentets färg från varje extruder. Observera att färgen är endast för förhandsgranskning. Den kan skilja sig från den aktuella färgen. 8.3 Skrivinställningar typ Välj den skrivare som används i rullgardinsmenyn. Utskriftsbäddens storlek ändras efter den valda skrivaren. 8.4 Positionera objekt automatiskt Om denna funktion aktiveras när du skriver ut med da Vinci 1.0A XYZware kommer importerade objekt att fl yttas dit de landar på utskriftsbädden för att undvika att de landar på varandra. Det rekommenderas att inaktivera denna funktion vid användning av da Vinci 3D-skrivare 2.0A Duo, därmed placeras både importer i mitten av utskriftsbädden och undvikning av objekt för dubbel fi lament behöver inte positioneras om efter importering. 8.5 Uppdatera firmware För den bästa 3D-utskriften, håll programvaran och/eller firmware uppdaterad. Uppdateringen är enkel:klicka på ikonen About (Om) och XYZware söker efter uppdateringar. Om XYZware hittar en nyare version, klicka på Software Update / Firmware Upgrade (Programuppdatering/uppgradering av firmware) för att uppdatera. Obs!Se till att bekräfta datorns Internetåtkomst innan Om och försöka uppdatera firmware eller XYZ-programmet. Sid. 25

26 9. Övervakningsläge Temperaturen för utskriftsbädden och extrudern kan öppnas genom att klicka på "Monitor" (Övervakning) längst ned på högra sidan. Denna funktion är inaktiverad när USB-kabeln till skrivaren är bortkoppad. 10. Påminnelse om underhåll Med tiden kan kolavlagringar eller filamentdamm byggas upp i munstycket, vilket kan minska prestandan. Det rekommenderas att rengöra munstycket med 25 timmars intervall efter utskrifter. Efter 25 timmars intervall efter utskrift kommer XYZware att visa en påminnelse enligt nedan. Du kan klicka på "Yes" (Ja)! Berätta hur "man ser på en självstudie för rengöring av munstycket eller se bruksanvisningen för detaljerade instruktioner. Sid. 26
