PUNKTUTSUG Rena fördelar. Det optimala utsuget för industriell miljö.

Transkript

1 Det optimala utsuget för industriell miljö. Ny teknik i kombination med nya material och fokus på design ger Fumex PR många nya och viktiga fördelar: - Unikt lättmanövrerad. - Extremt positionsstabil. - Designad huv för maximal sugeffektivitet och uppfångningsförmåga. PR är konstruerad enligt FUMEX grundprinciper: - Utvändigt placerade bärarmar. - Slangdimension efter behov 100, 125, 160 eller 200 mm. - Slangkvalitet efter användningsområde. - Delmonterad vid leverans, för enkel installation. PR kan utrustas med LED-belysning och/eller brytare för styrning av fläkt/spjäll. FUMEX PR finns i längderna 1.5, 2, 3, 4, 5, 7, 9 och 11 m. LED-belysning som tillbehör I Fumex sortiment ingår även fläktar, tillbehör, styrautomatik och filter passande punktutsug PUNKTUTSUG Rena fördelar

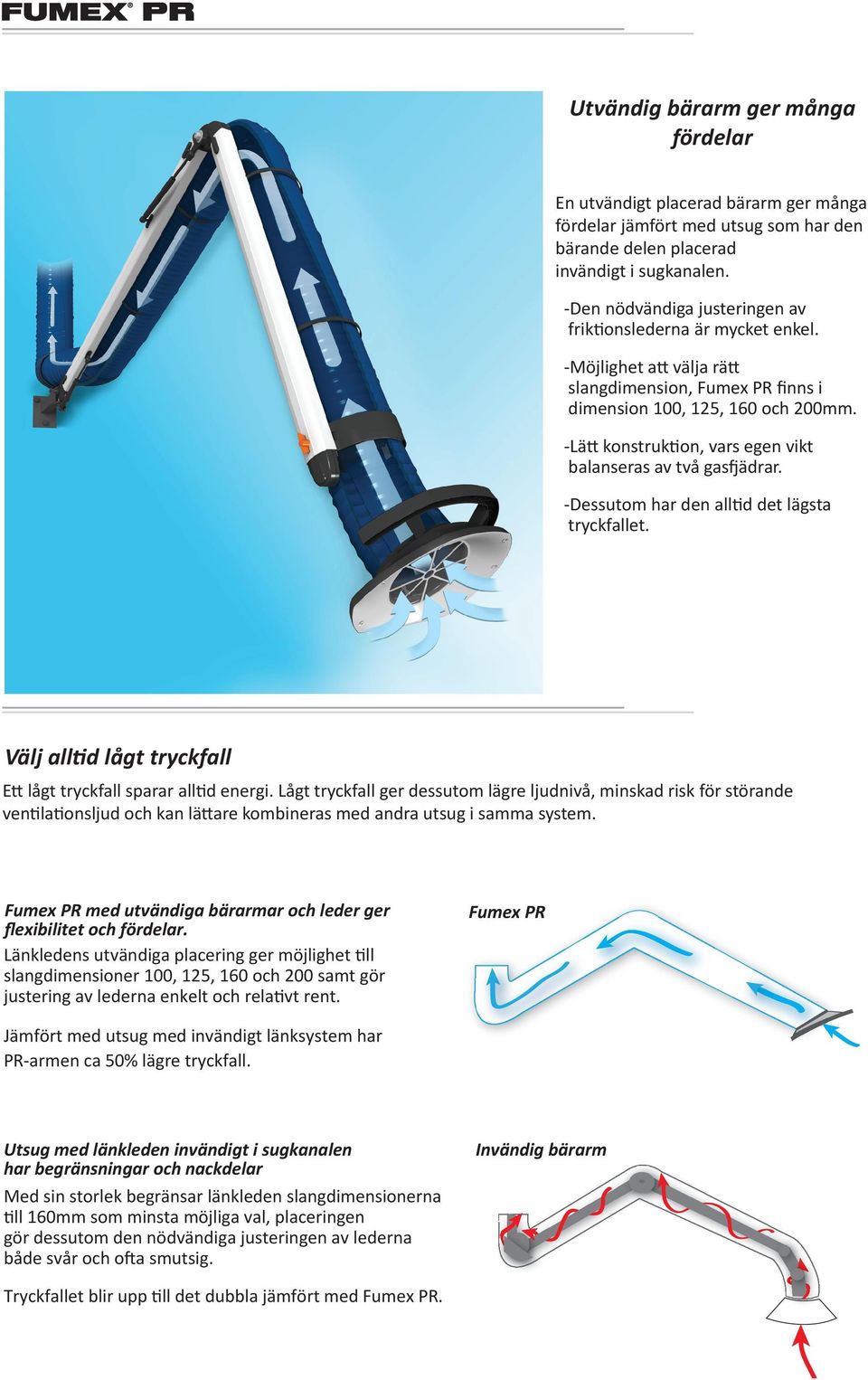

2 Utvändig bärarm ger många fördelar En utvändigt placerad bärarm ger många fördelar jämfört med utsug som har den bärande delen placerad invändigt i sugkanalen. -Den nödvändiga justeringen av friktionslederna är mycket enkel. -Möjlighet att välja rätt slangdimension, Fumex PR finns i dimension 100, 125, 160 och 200mm. -Lätt konstruktion, vars egen vikt balanseras av två gasfjädrar. -Dessutom har den alltid det lägsta tryckfallet. Välj alltid lågt tryckfall Ett lågt tryckfall sparar alltid energi. Lågt tryckfall ger dessutom lägre ljudnivå, minskad risk för störande ventilationsljud och kan lättare kombineras med andra utsug i samma system. Fumex PR med utvändiga bärarmar och leder ger flexibilitet och fördelar. Länkledens utvändiga placering ger möjlighet till slangdimensioner 100, 125, 160 och 200 samt gör justering av lederna enkelt och relativt rent. Fumex PR Jämfört med utsug med invändigt länksystem har PR-armen ca 50% lägre tryckfall. Utsug med länkleden invändigt i sugkanalen har begränsningar och nackdelar Med sin storlek begränsar länkleden slangdimensionerna till 160mm som minsta möjliga val, placeringen gör dessutom den nödvändiga justeringen av lederna både svår och ofta smutsig. Invändig bärarm Tryckfallet blir upp till det dubbla jämfört med Fumex PR.

3 Flertal utföranden för olika behov PR STANDARD Fästen i pulverlackerat stål. Bärarmar i anodiserad aluminium och leder i antracitgrå PA & PP. Huv utformad enligt EU-standard. Formsprutad i antracitgrå PP med huvplåt i anodiserad aluminium. Slang i mörkblå PVC-belagd polyamidväv. PR VIT Vita fästen i pulverlackerat stål. Bärarmar i anodiserad aluminium och leder i vit PA & PP. Vit huv med antracitgrått handtag, formsprutad i PP med huvplåt i anodiserad aluminium. Slang i vit PVC. PR armen finns även tillgänglig i ATEX version, se separat produktblad. PR RF Vita fästen i pulverlackerat stål. Bärarmar i anodiserad aluminium och leder i vit PA & PP. Vit huv med antracitgrått handtag i formsprutad PP, rostfri huvplåt och skruvar. Fästelement i kontakt med den evakuerade luften är i korrosionsbeständigt material. Slang i vit PE-belagd polyamidväv. Används för evakuering av korrosiva gaser. Flödes & Tryckfallsdiagram Den svarta linjen anger tryckfallet för armen i position som på skissen. Rekommenderad transporthastighet för svetsrök är 18m/s. (Se blått streck för respektive dimension.) Luftflöde (l/s) Luftflöde (l/s) Statiskt tryckfall (Pa) PR 4000 PR 3000 PR 2000 PR PR PR 9000 PR 7000 PR 5000 Ø 100 Ø 125 Ø 160 Ø 200 Ø 100 Ø 125 Ø 160 Ø 200 Statiskt tryckfall (Pa) Luftflöde (m³/h) Luftflöde (m³/h) Optimalt utformad huv Huven är designad för maximal sugeffektivitet. Den är idealisk för uppfångning av svetsrök och andra varma föroreningar. För isotermiska (ej varma) föroreningar kan sugeffektiviteten förbättras ytterligare genom att utnyttja coanda-effekten. Det innebär att luftströmmar följer en fast och slät yta, t.ex. bord eller bänk, hellre än ett fritt flöde genom rummet.

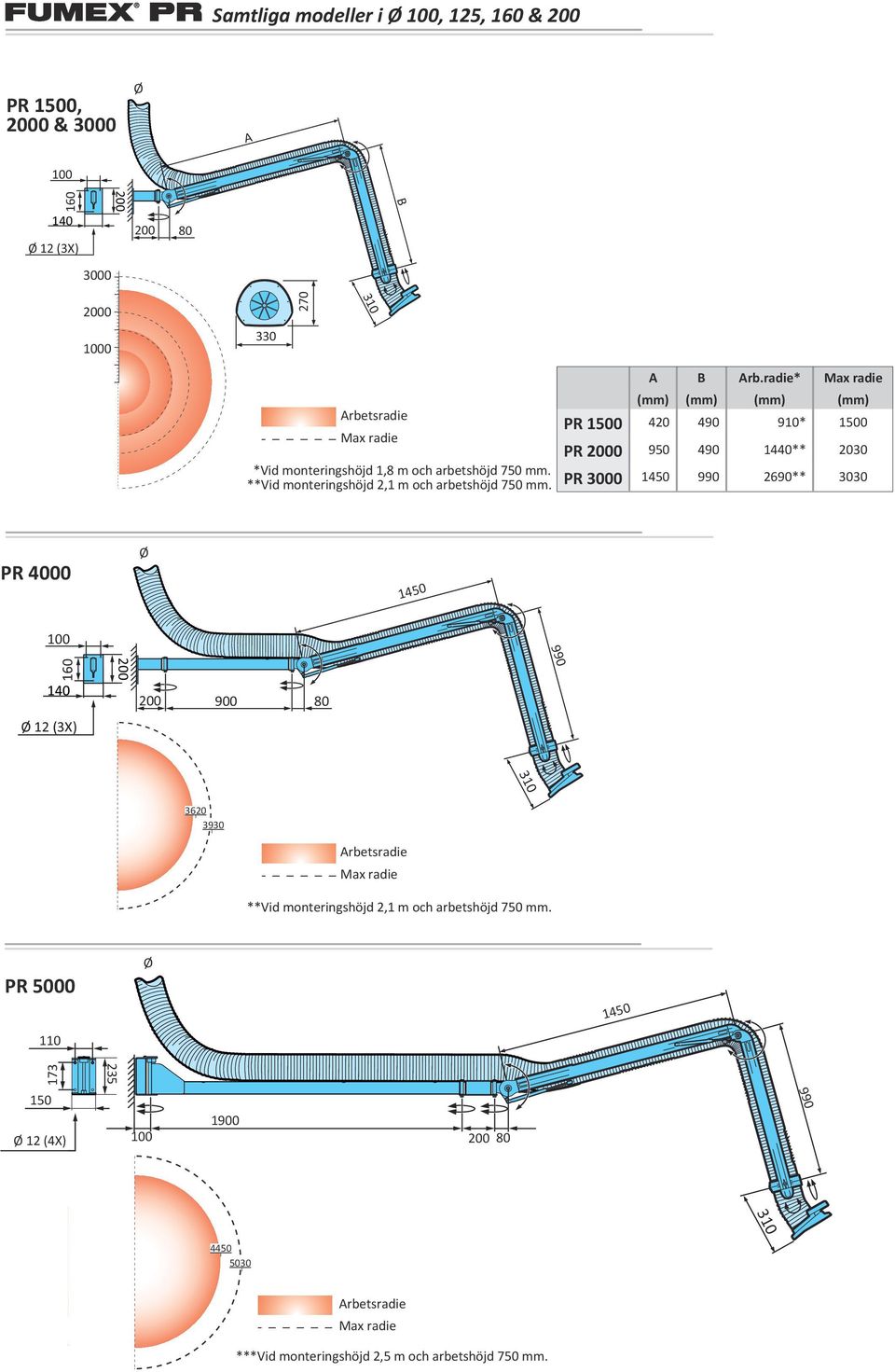

4 B B Samtliga modeller i Ø 100, 125, 160 & 200 PR 1500, 2000 & 3000 Ø A Ø 12 (3X) B Arbetsradie Max radie *Vid monteringshöjd 1,8 m och arbetshöjd 750 mm. **Vid monteringshöjd 2,1 m och arbetshöjd 750 mm. A B Arb.radie* Max radie (mm) (mm) (mm) (mm) PR * 1500 PR ** 2030 PR ** 3030 PR 4000 Ø Ø 12 (3X) Arbetsradie Max radie **Vid monteringshöjd 2,1 m och arbetshöjd 750 mm. PR 5000 Ø B Ø 12 (4X) Arbetsradie Max radie ***Vid monteringshöjd 2,5 m och arbetshöjd 750 mm.

5 Samtliga modeller i Ø 100, 125, 160 & 200 PR 7000 Ø B Ø 12 (4X) Arbetsradie Max radie ***Vid monteringshöjd 2,5 m och arbetshöjd 750 mm. PR Ø Ø 12 (6X) Arbetsradie Ej arbetsområde Max radie ***Vid monteringshöjd 2,5 m och arbetshöjd 750 mm. PR Ø Ø 12 (6X) Arbetsradie Ej arbetsområde Max radie ***Vid monteringshöjd 2,5 m och arbetshöjd 750 mm.

6 Tillbehör Fästen för tak-, golv- och pelarmontage. Fumex PR levereras som standard inklusive väggfäste. För montering i tak och på golv finns följande infästningar. PTX 8 PTX * Tak och golvfäste för utsug typ Fumex PR i längderna 1.5, 2, 3 & 4m. Svängbart i 180. Ø (x4) Ø12 (x4) Tak och golvfäste för utsug typ Fumex PR i längderna 1.5, 2, 3 & 4m. Svängbart i 360. * PTX Längd Vikt Artikel (mm) (kg) PTX PTX ,5 PTX PTX ,7 PTX 2200* *Golvfäste PTX 180 Längd Vikt Artikel (mm) (kg) PTX ,7 PTX ,3 PTX PTX ,5 PTX * ,5 *Golvfäste PTZ Ø 12 (x4) PTS Ø Ø Ø 12 (x4) * Tak och golvfäste för utsug typ Fumex PR i längderna 5 och 7m. Svängbart i 180. Takfäste för utsug typ Fumex PR i längderna 1,5, 2 och 3m. Svängbart i 360, Ø125 och Ø160mm. PTZ Längd Vikt Artikel (mm) (kg) PTZ ,6 PTZ PTZ ,6 PTZ ,2 PTZ 2500* ,7 *Golvfäste PTS Längd Ø C Vikt Artikel (mm) (mm) (mm) (kg) PTS Ø ,6 PTS Ø ,1 PTS Ø ,6 PTS Ø ,8 PTS Ø ,7 PTS Ø ,7

7 Tillbehör Arbetsbelysning samt fläktstyrning. Fumex PR kan levereras med arbetsbelysning och tryckknapp för fläkt och spjällstyrning. PR LED PR T Arbetsbelysning av LED-typ inklusive kabeldragning, transformator och tryckknapp. Tryckknapp för styrning av fläkt eller spjäll. PR LED/T Arbetsbelysning av LED-typ inklusive kabeldragning och transformator med tryckknapp och en ytterligare tryckknapp för styrning av fläkt/spjäll. Teknisk data belysning Effekt... 5 W vid 350 ma Belysningsstyrka lx Färgtemperatur K Friktionsbroms En friktionsbroms kan monteras på de längre armarna 5, 7, 9 och 11m. Bromsen monteras under väggfästets led, vilket gör armen optimalt lättmanövrerad och säkerställer att armen behåller vald position. Friktionsbromsen ingår som standard i PR 9000 och PR 11000, kan beställas som tillbehör till PR 5000 och PR Artikel Beskrivning Längd (mm) PR Friktionsbroms Vikt (kg) Förlängningsslang Med magnetmunstycke och snabbkoppling anpassat till PR-armen. Slang, PVC belagd polyamidväv med helinbäddad fjäderstålspiral, Temperaturområde -10 till +90 C Plastdetaljer PA, PA 30% Aluminiumdetaljer Anodiserade Ståldetaljer Svartoxiderade, kromaterade eller pulverlackerade Artikel Beskrivning PFS -125 Förlängningsslang Ø125 Ø Längd (mm) 3500 Vikt (kg) 4 PFS -160 Förlängningsslang Ø

8 Slang standard PVC-belagd polyamidväv med helinbäddad fjäderstålspiral. Slang i kvalitet som klarar aggressiva kemikalier och andra slangar med speciella krav kan levereras på förfrågan, kontakta Fumex. Leveransutförande Armen levereras delmonterad, inklusive väggfäste, för enkel installation. Teknisk data slang Egenskaper... Svårantändlig, lämplig för svets och rökgaser. Temperaturområde C till +90 C. Teknisk data övrigt standard Plastdetaljer... Aluminiumdetaljer... Ståldetaljer... Vikt... PA, PA30%. Anodiserade. Svartoxiderade, kromaterade eller pulverlackerade. PR 1500: 9 kg PR 2000: 10 kg PR 3000: 12 kg PR 4000: 15 kg PR 5000: 23 kg PR 7000: 37 kg PR 9000: 52 kg PR 11000: 64 kg PR armen finns även tillgänglig i ATEX version, se separat produktblad. Verkstadsvägen 2, SKELLEFTEÅ Skellefteå : Tel : , Fax info@fumex.se

9 PUNKTUTSUG RX 1500, 2000, 3000, 4000 med gasfjäder Punktutsug för bl a svetsarbetsplatser där behovet av ett lättmanövrerat och effektivt utsug är stort FUMEX punktutsug RX, med längder 1,5 2, 3 och 4 m, är utrustade med gasfjäder som balanserar armens egenvikt. RX är därför extremt lättmanövrerad och samtidigt mycket positionsstabil, även i armens ytterlägen. Sugdonet har svivelfunktion och kan roteras 360 och vinklas 90. Det gör det möjligt att alltid ställa sugdonet i önskat läge. Eftersom FUMEX alltid konstruerar sina punktutsug med utvändiga bärarmar, får luften en naturlig och rak flödesväg. Det ger ett lågt tryckfall och liten risk för igensättning. RX kan också utrustas med en planhuv som ökar sugeffektiviteten ytterligare. Även kupolhuv och konisk huv, med eller utan arbetsbelysning, finns i sortimentet Vitt utförande Sugkanalens släta insida betyder också att RX är mycket lätt att rengöra. Justering av leder och underhåll görs med handverktyg från utsidan. Sugdon med 360 svivel FUMEX RX är lätt att installera och har tillbehör för tak, golv och bänkmontage. I Fumex sortiment ingår även fläktar, tillbehör, styrautomatik och filter passande punktutsug P U N K T U T S U G

10 A RX 1500, 2000, 3000 & Ød B 160 A (mm) B (mm) C (mm) Arb.radie* Max radie (mm) (mm) RX RX RX RX Ø d (mm) C * Vid monteringshöjd 2,0 m och arbetshöjd 750 mm. Ød Totalt tryckfall (Pa) Luftflöde (l/s) Ø100 Ø125 Ø160 RX 4000 RX 3000 RX 2000 RX Luftflöde (m 3 /h) Den svarta linjen anger tryckfallet för armen i samma position som på måttskissen. Fältet i diagrammet visar tryckfallet inom det normala användningsområdet. Fältets färgskiftningar anger lufthastigheten i utsuget enligt nedan. Rekommenderad transporthastighet för svetsrök är 18 m/s. (gul) m/s (orange) m/s (grön) m/s (blå) m/s Slang PVC-belagd polyamidväv med helinbäddad fjäderstålspiral. För annan slangkvalitet kontakta Fumex. Rör Tillverkad av rundvalsad, pulverlackerad plåt Leveransutförande Armen levereras hopmonterad, inklusive väggfäste, för enkel installation. Som alternativ kan armen levereras vitlackerad, plåtrören kan levereras i rostfritt stål. Även helt komplett utsug kan levereras i rostfritt utförande. Fästen för tak-, golv- och bordsmontage, samt planhuv, kupoloch konisk huv med eller utan belysning finns som tillbehör Slang Egenskaper... Svårantändlig, lämplig för svets och rökgaser. Temperaturområde C till +90 C Gasfjäder Arbetstemperatur C Temperaturområde C till +90 C Övrigt Ytbeh. av plåtdetaljer... Pulverlack Vikt... RX 1500: 9 kg RX 2000: 16 kg RX 3000: 21 kg RX 4000: 24 kg Verkstadsvägen 2, SKELLEFTEÅ, Sweden Skellefteå: Tel , Fax Landskrona: Tel , Fax info@fumex.se

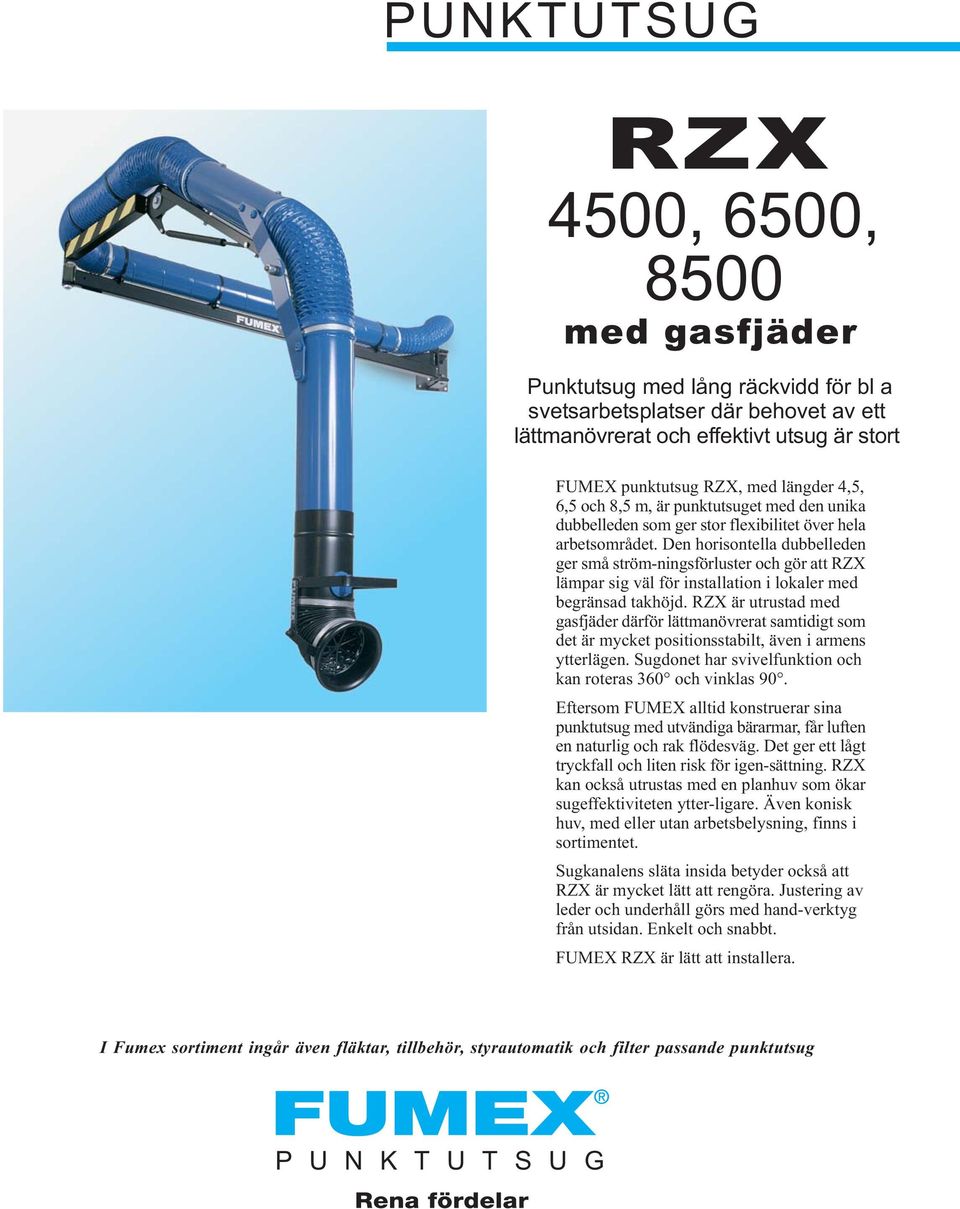

11 PUNKTUTSUG RZX 4500, 6500, 8500 med gasfjäder Punktutsug med lång räckvidd för bl a svetsarbetsplatser där behovet av ett lättmanövrerat och effektivt utsug är stort FUMEX punktutsug RZX, med längder 4,5, 6,5 och 8,5 m, är punktutsuget med den unika dubbelleden som ger stor flexibilitet över hela arbetsområdet. Den horisontella dubbelleden ger små ström-ningsförluster och gör att RZX lämpar sig väl för installation i lokaler med begränsad takhöjd. RZX är utrustad med gasfjäder därför lättmanövrerat samtidigt som det är mycket positionsstabilt, även i armens ytterlägen. Sugdonet har svivelfunktion och kan roteras 360 och vinklas 90. Eftersom FUMEX alltid konstruerar sina punktutsug med utvändiga bärarmar, får luften en naturlig och rak flödesväg. Det ger ett lågt tryckfall och liten risk för igen-sättning. RZX kan också utrustas med en planhuv som ökar sugeffektiviteten ytter-ligare. Även konisk huv, med eller utan arbetsbelysning, finns i sortimentet. Sugkanalens släta insida betyder också att RZX är mycket lätt att rengöra. Justering av leder och underhåll görs med hand-verktyg från utsidan. Enkelt och snabbt. FUMEX RZX är lätt att installera. I Fumex sortiment ingår även fläktar, tillbehör, styrautomatik och filter passande punktutsug P U N K T U T S U G

12 9708 RZX 4500, 6500, A 240 B Ø d C RZX-4500 RZX RZX-8500 A B C D Arb.radie* Max radie (mm) (mm) (mm) (mm) (mm) (mm) Ø d (mm) RZX RZX D RZX * Vid monteringshöjd 2,5 m och arbetshöjd 750 mm. 160 Ø d Totalt tryckfall (Pa) Luftflöde (l/s) RZX-8500 RZX-6500 RZX-4500 Ø100 Ø125 Ø Luftflöde (m 3 /h) Den svarta linjen anger tryckfallet för armen i samma position som på måttskissen. Fältet i diagrammet visar tryckfallet inom det normala användningsområdet. Fältets färgskiftningar anger lufthastigheten i utsuget enligt nedan. Rekommenderad transporthastighet för svetsrök är 18 m/s. (gul) m/s (orange) m/s (grön) m/s (blå) m/s Slang PVC-belagd polyamidväv med helinbäddad fjäderstålspiral. För annan slangkvalite kontakta Fumex. Rör Tillverkad av rundvalsad, pulverlackerad plåt Leveransutförande Armen levereras, inklusive väggfäste, delvis hopmonterad för enkel installation. Fästen för tak- och golvmontage för armar upp till 6,5 meters längd, samt planhuv och konisk huv med eller utan belysning finns som tillbehör. Slang Egenskaper... Svårantändlig, lämplig för svets och rökgaser. Temperaturområde C till +90 C Gasfjäder Arbetstemperatur C Temperaturområde C till +90 C Övrigt Ytbeh. av plåtdetaljer... Pulverlack Vikt... 34, 54 och 85 kg Verkstadsvägen 2, SKELLEFTEÅ Tel , Fax info@fumex.se

13 PUNKTUTSUG TEX 2000 med gasfjäder Teleskopiskt punktutsug för bl a trånga arbetsplatser t.ex svetsbås och arbetsbänkar FUMEX punktutsug TEX med längden 2 m är ett teleskopiskt punktutsug för bl.a svetsarbetsplatser där man har behov av ett kompakt utsug med lågt tryckfall. TEX är utöver en smidig teleskopfunktion också utrustad med gasfjäder som balanserar armens egenvikt. Sugdonet med manuellt spjäll har svivelfunktion och kan roteras 360 och vinklas 90. Eftersom FUMEX alltid konstruerar sina punktutsug med utvändiga bärarmar, får luften en naturlig och rak flödesväg. Det ger ett lågt tryckfall och liten risk för igen-sättning. TEX kan också utrustas med en planhuv som ökar sugeffektiviteten ytter-ligare. Även konisk huv, med eller utan belysning, finns i sortimentet. Vitt utförande Sugkanalens släta insida betyder också att TEX är mycket lätt att rengöra. Justering av leder och underhåll görs med handverk-tyg från utsidan. FUMEX TEX är lätt att installera och har även tillbehör för tak- eller golvmontage. Sugdon med spjäll och 360 svivel I Fumex sortiment ingår även fläktar, tillbehör, styrautomatik och filter passande punktutsug P U N K T U T S U G

14 0211 TEX A Ø d2 160 Arb.radie* Max radie (mm) (mm) Ø d1 (mm) Ø d2 (mm) 1820 TEX * Vid monteringshöjd 2,0 m och arbetshöjd 750 mm Ø d1 Totalt tryckfall (Pa) 500 Ø100 Luftflöde (l/s) Ø125 TEX Luftflöde (m 3 /h) Den svarta linjen anger tryckfallet för armen i samma position som på måttskissen. Fältet i diagrammet visar tryckfallet inom det normala användningsområdet. Fältets färgskiftningar anger lufthastigheten i utsuget enligt nedan. Rekommenderad transporthastighet för svetsrök är 18 m/s. (gul) m/s (orange) m/s (grön) m/s (blå) m/s Slang PVC-belagd polyamidväv med helinbäddad fjäderstålspiral. För annan slangkvalitet eller dimension kontakta Fumex. Rör Tillverkad av rundvalsad, pulverlackerad plåt Glidfoder Material: PEHD-300, justerbar friktion. Leveransutförande Armen levereras hopmonterad, inklusive väggfäste, för enkel installation. Som alternativ kan armen levereras vitlackerad, plåtrören kan levereras i rostfritt stål. Fästen för tak-, golv- och bordsmontage, samt planhuv och konisk huv med eller utan belysning finns som tillbehör. Slang Egenskaper... Svårantändlig, lämplig för svets och rökgaser. Temperaturområde C till +90 C Glidforder Temperaturområde C till +80 C Övrigt Ytbeh. av plåtdetaljer... Pulverlack Vikt... 14, 17 och 19 kg Verkstadsvägen 2, SKELLEFTEÅ Tel , Fax info@fumex.se

15 PUNKTUTSUG Punktutsug för explosiva miljöer. En säker utrustning vid hantering av explosiva gaser och stoft R EX R EXH 1500,2000, 3000, 4000 R EX Punktutsug för arbetsplatser med krav på säker hantering av explosiva gaser och stoft. R EXH FUMEX punktutsug R EX, R EXH med längder 1,5, 2, 3 och 4 m har en stabil jordad konstruktion, arm i stål med konduktiv pulverlack alternativt rostfritt stål samt antistatisk slang. FUMEX R EX, R EXH och RZ EX uppfyller kraven i ATEX-direktivet 94/9/EC kategori 2 för gaser och damm. RZ EX 4500, 6500 RZ EX Punktutsug vid krav på längre armar. P U N K T U T S U G

16 ATEX anpassade - Punktutsug från FUMEX Normen för kvalitet och säkerhet för explosivskyddad utrustning heter ATEX. FUMEX punktutsug ett tryggt val inom läkemedel och livsmedels-industri, samt i verkstads och laboratoriemiljö. Punktutsug R EX Väggfäste och arm i pulverlackerat stålmed konduktiv gråmetallik färg. Rostfri gasfjäder som balanserar armens egenvikt. Slang, ATEX-märkt R<10 8. Antistatisk slang i Polyester-Polyuretan. Manuellt spjäll med konduktivt vred. Runt handtag för enkel manövrering. Punktutsug RZ EX Ett alternativ med längre räckvidd, upp till 6,5 m. Alla delar effektivt jordade. Armkonstruktion komplett med väggfäste i stål, lackerad i konduktiv pulverlack. Samma slang från sugdon till kanalanslutning ger lågt tryckfall, liten stoftavsättning och enkel rengöring. Tillbehör Konisk huv i pulverlackerat aluminium med konduktiv gråmetallik färg. Alternativa infästningar av R EX och RZ EX Säker jordning Alla komponenter säkert jordade. TIX EX Anpassad för takmontering av R EX, R EXH-armar. Pulverlackerat stål, med konduktiv gråmetallik färg Standardlängder 500, 1000 och 1500 mm. TIX 180 EX Anpassad för takmontering av R EX, R EXH-armar med en extra länkled som möjliggör 180º rörlighet åt höger/vänster. Pulverlackerat stål, med konduktiv gråmetallik färg. Standardlängder 500, 1000 och 1500 mm. TIZ EX Anpassad för takmontering av RZ EX - armar upp till 6,5 m. Pulverlackerat stål, med konduktiv gråmetallik färg. Standardlängder 500, 1000 och 1500 mm.

17 Punktutsug R EXH Väggfäste och arm i rostfritt stål. Genomgående rostfria komponenter för aggressiva miljöer. Alla leder och skruvar i rostfritt stål. Rostfri utanpåliggande konstruktion för enkel rengöring. Konisk huv i rostfritt stål. FAKTA OM ATEX Varför ATEX? Behovet av att minska antalet explosioner och explosionsartade bränder i arbetet har lett till att Europaparlamentet antagit det s.k. ATEX-direktivet 94/9/EC. Vad menas med explosionsfarlig miljö? En miljö som genom förekomst av en blandning av atmosfärsluft och brandfarliga ämnen i form av gaser, ångor, dimmor eller pulver kan bli explosiv om en källa till antändning föreligger. Exempel på sådana miljöer är petrokemiska fabriker, träförädlings-, livsmedels- och läkemedels industri. Zonklassning Explosionsfarliga områden eller lokaler skall klassas i zoner efter hur ofta explosiv atmosfär uppstår och hur länge denna varar. Den som är ansvarig för verksamheten ansvarar för att klassning av riskområden sker. Klassning skall utföras av personer som har kunskap om de brandfarliga varornas egenskaper, processen samt utrustningen. Klassning kan ske i samråd med skydds- och elingenjörer samt processtekniker. Zon 0 och zon 20 Område där explosiv atmosfär förekommer ständigt,långvarigt eller ofta. Zon 1 och zon 21 Område där explosiv atmosfär förväntas förekomma vid normal hantering. Zon 2 och zon 22 Område där explosiv atmosfär inte förväntas förekomma vid normal hantering men, när den ändå gör det, endast har kort varaktighet. Märkning av ATEX-produkter. Punktutsug från FUMEX är märkta enligt nedanstående skylt. Total längd, mm Utrustningsgrupp II: Användning ovan jord (ej gruvmiljö) Serienummer Verkstadsvägen Skellefteå, Sweden Tel Fax R EXH Serial no: 2863X-X/X Made in Sweden 05W06 Diameter hos slang och sugdon Utrustningskategori 2: för zon 1 eller 21, riskområde där explosiv atmosfär normalt kan förväntas förekomma Typ av atmosfär G = Gas D = Damm Tillverkningsår / vecka Industrier och verksamheter som kan ha potentiell explosionsrisk: - Kemisk och Petrokemisk industri - Gas distribution - Färg industri - Laboratorier - Livsmedels industri - Läkemedels industri

18 0501 R EX / RZ EX 1500, 2000, 3000 & 4000 / 4500 & 6500 Ø D B Luftflöde (l/s) Ø 11,5 (3X) 300 A C Totalt tryckfall (Pa) R EX/ R EXH R EX / AB C D Arb.radie* Max radie R EXH (mm) (mm) (mm) (mm) (mm) (mm) * Rekommenderad monteringshöjd 2,0 m och arbetshöjd 750 mm. Huv Ø A Ø B EX (mm) (mm) Ø E Ø A 140 Ø B A 240 R EX R EXH B Ø E Ø E2 D Ø E (mm) Ø E2 (mm) C Ø75 Ø100 Ø125 Ø160 Ø Luftflöde (m 3 /h) Den svarta linjen anger tryckfallet för armen i samma position som på måttskissen. Fältet i diagrammet visar tryckfallet inom det normala användningsområdet. Fältets färgskiftningar anger lufthastigheten i utsuget enligt nedan. (gul) m/s (orange) m/s (grön) m/s (blå) m/s Luftflöde (l/s) Ø 11,5 (4X) RZ EX AB C D Arb.radie* Max radie (mm) (mm) (mm) (mm) (mm) (mm) Ø E (mm) 75 Totalt tryckfall (Pa) RZ EX-6500 RZ EX * Rekommenderad monteringshöjd 2,5 m och arbetshöjd 750 mm Ø E D Ø75 Ø100 Ø125 Ø160 Ø Luftflöde (m 3 /h) Leveransutförande Armen levereras monterad och testad. Varje arm har ett unikt tillverkningsnummer. Tillverkning Tillverkade i överensstämmelse med tillämpliga delar i följande standarder eller regelgivande dokument: EN :1997, EN :2001, CENELEC rapport TR50404, enligt villkoren i ATEX-direktivet 94/9/EC. Verkstadsvägen 2, SKELLEFTEÅ, Sweden Skellefteå: Tel , Fax Landskrona: Tel , Fax info@fumex.se Tekniska data Data ATEX Utrustningsgrupp... II Utrustningskategori... 2 Zon, gas... 1 Zon, damm Omgivningstemperatur C Slangdimensioner... Ø 75, 100, 125, 160, 200 mm Material Armsystem R EX... Lackerat stål, ledande konduktiv pulverlack i metallik grå färg. R<10 8. R EXH... Rostfritt stål, SS EN 2343 RZ EX... Lackerat stål, ledande konduktiv pulverlack i metallik grå färg. R<10 8. Slang... Antistatisk polyester-polyuretan, R<10 8. Sugdon R EX / RZ EX... Lackerat stål, ledande konduktiv pulverlack i metallik grå färg. R<10 8. R EXH... Rostfritt stål SS EN 2348

19 PATRONFILTER CF FUMEX CF är ett moduluppbyggt stoftfilter för luftflöden från 1000 m 3 /h till m 3 /h med behovsstyrd rensning. FUMEX CF är lämpligt för filtrering av torra partiklar, stoft och svetsrök i den mekaniska industrin, men ej lämpligt för filtrering av explosiva partiklar och stoft. Varje modul består av fyra eller sex patroner, som lätt kan byggas ihop till större enheter. Det gör det också lätt att bygga ut anläggningen vid framtida behov. Du slipper stora investeringskostnader för nya anläggningar. Vårt CF-system kräver mindre utrymme än många andra stoftavskiljningsystem, och sparar därmed värdefull produktionsyta. CF är byggd med isolerade paneler för en god värmeisolering och en lägre ljudnivå. Service sker enkelt genom dörrar på fram, och baksida. De horisontellt placerade filterpatronerna gör filterbyte mycket enkelt samtidigt som risken att komma i kontakt med hälsovådligt stoft minimeras. Den kontinuerliga självrensningen av filterpatronerna med effektiva powerpuls-ventiler samt aerodynamiskt utformade deflektorer ökar filtermediets livslängd betydligt. Filterpatronerna är optimerade med maximal filteryta i förhållande till kostnad. Tryckluftsrensningen styrs av ett programerbart system för behovsstyrd rensning av filtret under drift och med en eller flera rensningscykler efter att anläggningen stannats vid raster och efter arbetets slut. I Fumex sortiment ingår även fläktar, punktutsug, tillbehör och styrautomatik passande punktutsug P U N K T U T S U G

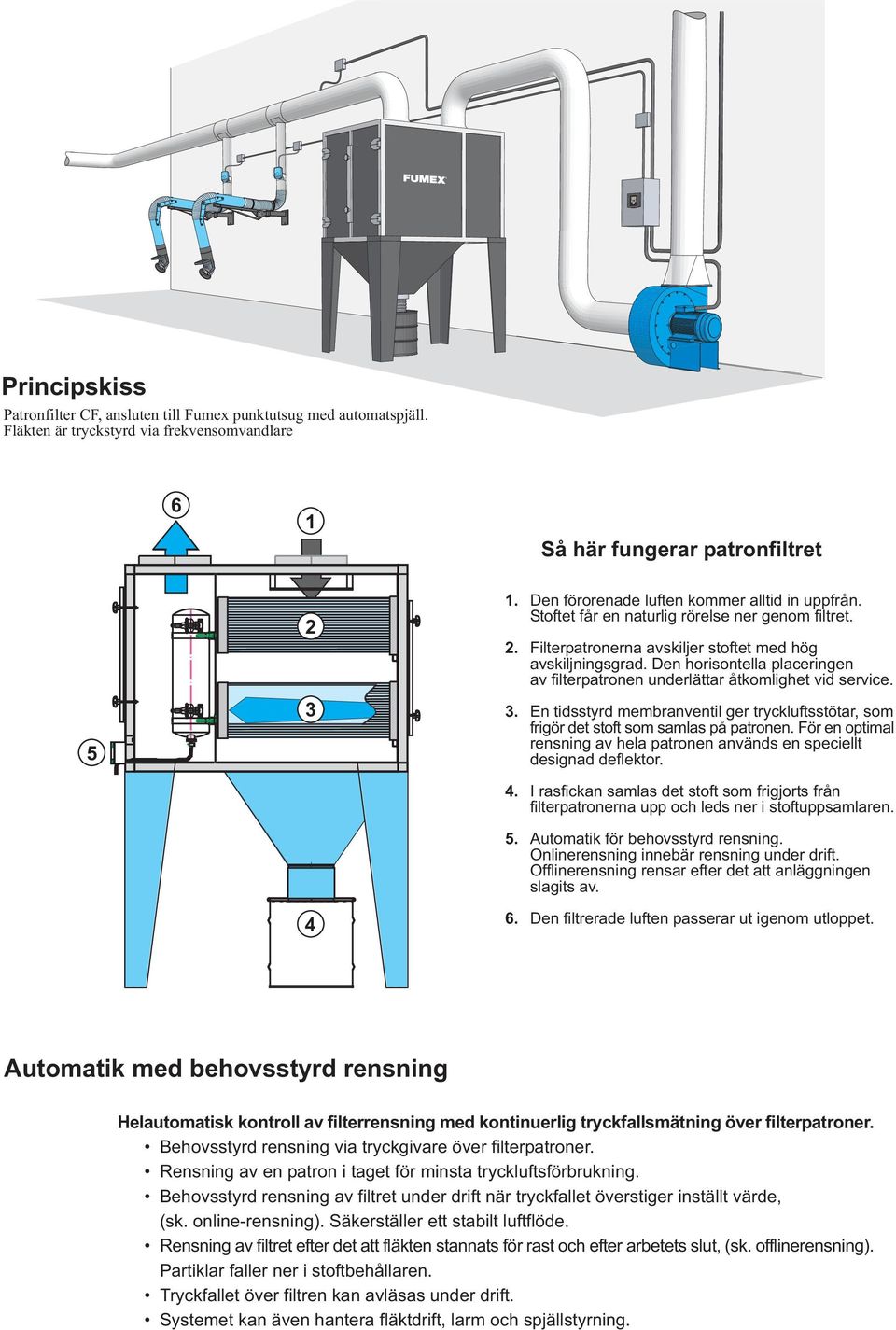

20 Principskiss Patronfilter CF, ansluten till Fumex punktutsug med automatspjäll. Fläkten är tryckstyrd via frekvensomvandlare 6 1 Så här fungerar patronfiltret Den förorenade luften kommer alltid in uppfrån. Stoftet får en naturlig rörelse ner genom filtret. 2. Filterpatronerna avskiljer stoftet med hög avskiljningsgrad. Den horisontella placeringen av filterpatronen underlättar åtkomlighet vid service. 3. En tidsstyrd membranventil ger tryckluftsstötar, som frigör det stoft som samlas på patronen. För en optimal rensning av hela patronen används en speciellt designad deflektor. 4. I rasfickan samlas det stoft som frigjorts från filterpatronerna upp och leds ner i stoftuppsamlaren. 5. Automatik för behovsstyrd rensning. Onlinerensning innebär rensning under drift. Offlinerensning rensar efter det att anläggningen slagits av. 6. Den filtrerade luften passerar ut igenom utloppet. Automatik med behovsstyrd rensning Helautomatisk kontroll av filterrensning med kontinuerlig tryckfallsmätning över filterpatroner. Behovsstyrd rensning via tryckgivare över filterpatroner. Rensning av en patron i taget för minsta tryckluftsförbrukning. Behovsstyrd rensning av filtret under drift när tryckfallet överstiger inställt värde, (sk. online-rensning). Säkerställer ett stabilt luftflöde. Rensning av filtret efter det att fläkten stannats för rast och efter arbetets slut, (sk. offlinerensning). Partiklar faller ner i stoftbehållaren. Tryckfallet över filtren kan avläsas under drift. Systemet kan även hantera fläktdrift, larm och spjällstyrning.

21 Luftmängd och filterbelastning Luftmängd l/s Hög Låg Hög Hög Låg Låg Filteryta Luftmängd m3/h Rök från plasma-. gas- och laserskärning Filterbelastning m³/h/m² Exempel: Filtertyper CF 195P Standardfilter. Används för svetsrök samt vid damm från sten och metall Material: Typ: I normala fall rekommenderas standardfilter CF 195P. För krävande applikationer (gas och plasmaskärning) rekommenderas högkvalitetsfilter CD 168PH. Polyester Veckat filtermaterial för bästa effektivitet. Max temp. processluft: 60 C Filtereffektivitet: > 99,9% (DIN EN ) Stoftklass: M (BIA) Aktiv filteryta: 19,5 m² Finns även i teflonimpregnerad polyester samt aluminiserad polyester. Dimensionering Modulprincip Fumex patronfilter system CF, står för kundanpassade och prisvärda lösningar. Modulprincipen innebär att fyra, alternativt sex filterpatroner bildar en eller en och en halv modul Modulerna byggs sedan ihop till enheter, från en upp till tolv moduler. Vårt flexibla modultänkande ger dig optimal stoftavskiljning per m3/h. Genom att kombinera 4 samt 6 modulsfilter hittar vi alltid rätt storlek. Beteckning Rök från svetsning (produktion). Stoft från fint damm och pulver Filterbelastning m³/h/m² CF 168PH Högkvalitetsfilter vid krävande applikationer typ av gas- och plasmaskärning. Även lämpligt vid krävande stoftfiltrering med höga koncentrationer av stoft. Material: Polyester Typ: Korrugerat filtermaterial för högsta effektivitet till lägsta tryckfall Max temp. processluft: 70 C Filtereffektivitet: > 99,9% (DIN EN ) Stoftklass: M (BIA) Aktiv filteryta: 16,8 m² Finns även med antistatiskt filtermedia (<10 8 Ohm) Rök från svetsning (utbildning, reparation). Stoft från metall och stenbearbetning Filterbelastning m³/h/m² Vid ett luftflöde av 8000 m³/h krävs en filteryta på 133 m² för rök från svetsning (utbildning, reparation) eller stoft från metall och stenbearbetning (medelkoncentration). För rök från produktionssvetsning eller stoft från fint damm och pulver krävs 152 m² filteryta (medelkoncentration). För rök från plasma-, gas och laserskärning krävs 246 m² filteryta (medelkoncentration). Antal patroner CF 4/1-1 CF 211PH Kompakt, högeffektivt filter för i första hand höga koncentrationer av rök från plasma-, gas-, och laserskärning Material: Typ: Max temp. processluft: 70 C Filtereffektivitet: > 99,9% Hitta den mest effektiva fläkten för en given applikation: Ta reda på den maximala luftmängden för att ta hand om din förorening. (m3/h). Räkna ut ditt tryckfall över det anslutande kanalsystemet till filtret. Dimensionera sluttryckfallet över filter CF. - Vid filter CF 195P vanligtvis 1500 Pa. - Vid filter CF 168PH / CF 211PH vanligtvis 2000 Pa Summera det statiska trycket för kanalsystem och filter. Välj fläkt utifrån tryckfall och luftmängd med hjälp av aktuell fläktkurva. Polyester Korrugerat filtermaterial för högsta effektivitet till lägsta tryckfall (DIN EN ) Stoftklass: M (BIA) Aktiv filteryta: 21,1 m² Finns även med antistatiskt filtermedia (<10 8 Ohm) Moduler på bredden Moduler på höjden CF 4/1-1 CF 6/1-1.5 CF 20/2-2.5

22 0917 B PATRONFILTER CF min. 600 C 1570 C min Serviceområde A 1200 Beteckning Antal Filtertyp Area m² A B C Vikt patroner CF 195P CF 168PH CF 211PH mm mm mm kg CF 4/ ,2 84, Ø CF 6/ ,8 126, Ø CF 8/ ,4 168, Ø CF 8/ ,4 168, Ø CF 10/ x CF 12/ ,6 253, x CF 12/ ,6 253, Ø CF 12/ ,6 253, Ø CF 16/ ,8 337, Ø CF 18/ ,4 379, Ø CF 20/ x CF 20/ Ø CF 24/ ,2 506, x CF 24/ ,2 506, Ø CF 24/ ,2 506, Ø Leveransutförande Filter upp till 1,5 moduler vertikalt/ 3 moduler horisontellt levereras alltid komplett monterade och testkörda. Större filter levereras i separata modulstorlekar. Varje modul är försedd med lyftöglor för enkel hantering. Installation. CF filter är avsett att monteras före fläkt. Filtret skall väderskyddas med inbyggnad eller skärmtak. Anslutning skall ske till cirkulär trycktät kanal. Vid värmeåtervinning och placering utomhus bör luftkanaler isoleras. Luftmängd filter Den maximalt dimensionerade luftmängden bör ej överskridas. Detta påverkar filtrets livslängd. Reglering kan ske med Fumex tryckstyrning eller flödesreglering. Tryckluft Luftkvalitet: Ren och oljefri luft, fri från kondens vid aktuell arbetstemperatur. CF filter Maximalt arbetstryck (undertryck), filterhus... 5 kpa Filterhus... Ljud och värmeisolerat, 30 mm mineralull. Stoftbehållare volym l Material Invändigt... Alu-zink stålplåt, Utvändigt... Ram, aluminium. Lackerad, belagd alu-zink stålplåt. Tryckluft Luftförbrukning Nl/min vid rensning Max. tryck... 7 bar Normalt arbetstryck... 5,2 bar Automatik Pulstid... 0,08 0,12 sec Omgivningstemp C Spänning V Spänning ventiler VAC Skyddsklass... IP 65 Verkstadsvägen 2, SKELLEFTEÅ, Sweden Skellefteå: Tel , Fax info@fumex.se

23 PATRONFILTER CL FUMEX CL är ett stoftfilter med tryckluftsrensning för 2, 4 eller 6 filterpatroner och luftflöden från 1000 m 3 /h till m 3 /h. CL 4 CL 6 CL 2 2 CL 6 FUMEX CL är lämpligt för filtrering av torra partiklar, stoft och svetsrök i den mekaniska industrin, men är ej lämpligt för filtrering av explosiva partiklar och stoft. Varje modul består av två, fyra eller sex patroner, som lätt kan byggas ihop till större enheter, upp till tolv patroner. Det gör det också lätt att bygga ut anläggningen vid framtida behov. Du slipper stora investeringskostnader för nya anläggningar. Vårt CL-system kräver mindre utrymme än många andra stoftavskiljningsystem, och sparar därmed värdefull produktionsyta. Service sker genom dörrar på fram- och baksida. De horisontellt placerade filterpatronerna gör filterbyte mycket enkelt samtidigt som risken att komma i kontakt med hälsovådligt stoft minimeras. Rensningen av filterpatronerna sker med effektiva powerpuls-ventiler samt aerodynamiskt utformade deflektorer som ökar filtermediets livslängd betydligt. Filterpatronerna är optimerade med maximal filteryta i förhållande till kostnad. För mer information om filterpatroner se produktblad CF. Tryckluftsrensningen finns för automatisk styrning eller manuell avläsning av drifttryck och rensning via tryckknapp. För automatisk styrning, se produktblad CF. I Fumex sortiment ingår även fläktar, punktutsug, tillbehör och styrautomatik passande punktutsug P U N K T U T S U G

24 1003 PATRONFILTER CL min CL2 Ø250 mm CL4/CL6 Ø400 mm min Serviceområde CL 2 CL 4 CL 6 Så här fungerar patronfiltret Utrustning Den förorenade luften kommer alltid in uppfrån. Stoftet får en naturlig rörelse ner genom filtret. 2. Filterpatronerna avskiljer stoftet med hög avskiljningsgrad. Den horisontella placeringen av filterpatronen underlättar åtkomlighet vid service. 3.En tidsstyrd membranventil ger trycklufts-stötar, som frigör det stoft som samlas på patronen. För en optimal rensning av hela patronen används en speciellt designad deflektor. 4.I rasfickan samlas det stoft som frigjorts från filterpatronerna upp och leds ner i stoftuppsamlaren. 5.Automatik för behovsstyrd rensning. Onlinerensning innebär rensning under drift. Offlinerensning rensar efter det att anläggningen slagits av. 6.Den filtrerade luften passerar ut igenom utloppet Rasficka med stoftlåda alt. stofttunna Stoftlåda för CL 2 rymmer 10 liter. Stoftlåda för CL 4 & 6 rymmer 20 liter. Stofttunna för CL 4 & 6 rymmer 95 liter. Benstativ Måttanpassas efter filter-modell, typ av stoftkärl och placering i lokalen Utrustning för styrning av rensningsfunktion. Automatisk sekvensstyrning av rensning för alla modeller av CL. se produktblad CF. Manuell rensning endast för CL Leveransutförande Filter med 2, 4 eller 6 filterpatroner levereras alltid komplett monterade och testkörda. Elektrisk anslutning Anslutningen skall göras fast. Tryckluft Luftkvalitet: Ren och oljefri luft, fri från kondens vid aktuell arbetstemperatur. Installation. CL filter är avsett att monteras före fläkt. Filtret skall väderskyddas med inbyggnad eller skärmtak. Anslutning skall ske till cirkulär trycktät kanal. Luftmängd filter Den maximalt dimensionerade luftmängden bör ej överskridas. Detta påverkar filtrets livslängd. Reglering kan ske med Fumex tryckstyrning eller flödesreglering. CL filter Maximalt arbetstryck (undertryck), filterhus... 5 kpa Material Filterhus... Lackerad stålplåt. Benstativ... Elförzinkad stålrörsprofil. Tryckluft Luftförbrukning Nl/min vid rensning Max. tryck... 7 bar Normalt arbetstryck... 5,2 bar Automatik Omgivningstemp C Spänning V Spänning ventiler VAC Skyddsklass... IP 65 Verkstadsvägen 2, SKELLEFTEÅ Skellefteå: Tel , Fax info@fumex.se

25 MOBILA FILTER LF 50 Portabelt filter med en mängd användningsområden. För flexibla lösningar vid temporära arbeten. Fumex portabla filter LF 50 inkluderar fläkt typ FF 50 komplett med varvtalsstyrning. Filtret finns i 2 utföranden, Partikel/Gas och Gas. För enkelt urval och installation finns LF som 6 st färdiga kit lösningar typ LFK. Fläkt FF 50 kan även användas utan filter som separat enhet med konsol för användning i kombination med Fumex sortiment av små utsugsarmar. Rena fördelar

26 LFK 150 LFK 250 B B S BF BF Luftflöde 21 l/s SL-100LF, L= 3 m Luftflöde 2 X 21 l/s S SL-100LF, L =3 m LFT-100 LF 50PG / LF 50G LF 50PG/ LF 50G LFK 150 är en komplett filtersats lämpligt att användas vid individuella arbetsplatser. Punktutsuget är en TERFU arm, Ø50 mm. LFK 250 en filtersats som består av två TERFU armar, Ø50 mm, komplett för att tas i bruk. Varje arm är försedd med spjäll för individuell anpassning av luftflödet. LFK 175 Tillbehör Luftflöde 42 l/s S B BF SL-100LF, L = 3 m PH K PLANHUV Planhuven är konstruerad för att maximera arbetsområdet utan att skymma föremålet för användaren. Planhuven ger den bästa sugeffekten vid bord och bänkarbeten. Art.nr: PH (Ø50 mm) PH (Ø75 mm) KUPOLHUV Kupolhuven används för att på ett effektivt sätt täcka in föroreningskällan, utan att skymma sikten. Art.nr: K (Ø50 mm) K (Ø75 mm) LF 50PG/ LF 50G LFK 175 är anpassad till en TERFU arm, Ø75 mm. Används när det finns behov av stort luftflöde och en effektiv infångning. SH SKYFFELHUV Skyffelhuven används vid uppfångning av gaser ovanifrån eller från sidan i anslutning till arbetsytan. Med hjälp av sin tilltagna storlek fångar den effektivt upp flyktiga gaser utan att hindra arbetet under huven. Art.nr:: SH (Ø50 mm) SH (Ø75 mm)

27 LFK 150F LFK 250F FS ESD FS ESD B-50ESD Luftflöde 21 l/s B-50ESD BFC-50ESD S50/R54 SL-050LF, L = 3 m Luftflöde 2 X 21 l/s BFC-50ESD S50/R54 SL-050LF L = 3 m RM LFT-50 LF 50PG LF 50PG LFK 150F är avsedd för en användare och är utrustad med ett punktutsug som har flexibelt munstycke. Denna lösning är speciellt framtagen för arbete vid bänk med krav på stor flexibilitet. Armen och det flexibla munstycket är antistatiskt (ESD) och därför idealiskt vid arbete med elektronik. LFK 250F ger en kostnadseffektiv lösning för två arbetsplatser vid bänkarbete. Levereras komplett med anslutningar och slang. Det flexibla bordsfästet ger en enkel anpassning till varje arbetsplats. LFK 350C DSK 350; b=400, h= 350, d= 300 mm SL-100LF, L = 3 m Rekommenderad lufthastighet 0,5m/s LF 50PG / LF 50G

28 Portabel filterenhet med fläkt. Art.nr: LF 50PG-230 Partikel/Gasfilter Art.nr: LF 50G-230 Gasfilter Ett portabelt filter med anpassad fläkt som ger en låg ljudnivå och möjlighet till variabelt luftflöde. Filtret är endera ett Partikel/Gas filter eller ett Gas filter, som enkelt anpassas efter behovet. Fläkt med varvtalsregulator Art.nr: FF Den integrerade varvtalsregleringen gör det möjligt att variera luftflödet. Fläktens optimerade design ger bästa luftprestanda med maximalt tryck. Den är enkel att ansluta till enfas el-anslutning. Kan även användas som separat enhet i kombination med väggkonsol LF VK och Fumex sortiment av små utsugsarmar. Partikel/Gasfilter Art.nr: FHC 50 Ett två stegs filter som filtrerar damm och rök med ett sk. HEPA-filter följt av ett aktivt kolfilter för avskiljning av gaser och lukter. Gasfilter Art.nr: FC 50 Ett gasfilter med stor kapacitet för applikationer som endast kräver gasfiltrering. Detta filter är speciellt lämpligt vid arbeten som alstrar gaser och ångor från lim och lösningsmedel. Adapter frånluft Art.nr: LF VTA Med detta tillbehör kan den filtrerade luften ledas vidare t.ex till en frånluftskanal. Väggkonsol Art.nr: LF VK Passande fläkt FF 50, för montage på vägg alt. tak.

29 Applikationsguide Typ av applikation Hälsofarligt ämne Rek. LFK Rek. filter Lödning (Elektronik) Harts, Bly, Terpen, Limonen, LFK 150F/250F Partikel/Gas Borneol, Isocyanate Lödning (Lödgryta) Harts, Bly,Terpen LFK 175 Partikel/Gas Limning VOCs 1, Metylmetakrylat (MMA), LFK 150/175 Gas Toluen, Etyl-2-cyanoakrylat, Tetrahydrofuran, Cyklohexanon Märkning / Tryckning Metyletylketon (MEK), Toluen LFK 150 Gas Rengöring / Avfettning Aceton, Toluen, MEK, VOCs 1 LFK 350 C Gas Dentaltekniskt Lab Slipdamm, MMA LFK 175 Partikel/Gas Nagelvård 2-Hydroxietylmetakrylat (HEMA), LFK 150 Partikel/Gas MMA, Aceton, Slipdamm Laser bearbetning Damm, rök, lukt, LFK 150 Partikel/Gas Plastgjutningar Epoxi, Styren LFK 175 Gas Konservering/Restaurering VOCs 1 LFK 175/LFK 350C Gas Precisionssvetsning, TIG Svetsrök, Ozon LFK 175 Partikel/Gas Glas arbete Bly, VOCs 1 LFK 175 Partikel/Gas Botanisk forskning VOCs 1 LFK 175 Gas Skulptering VOCs 1, kiseldamm LFK 175/LFK 150 Partikel/Gas 1 VOC (Volatile Organic compounds) / Flyktig Organisk Förening Hälsoeffekter Partiklar från rök och damm. Vissa sorters damm från exempelvis kvarts som kommer in i lungorna kan bli kvar (ansamlas). Andra partiklar löses ut i blodet och transporteras till andra delar av kroppen. Så är fallet med t.ex. bly, som när partiklarna är tillräckligt små tas upp från lungblåsorna (alveolerna) till blodet och förs till skelettet. Ångor och gaser från lösningsmedel. Många lösningsmedel är sk. VOC, flyktiga organiska föreningar. De används i många dagliga applikationer såsom rengöring, avfettning och att lösa upp föreningar som inte är lösbara i vatten. Lösningsmedel är också vanligt i limmer, färger och lacker. Ångor från denna typ av lösningsmedel har ofta en narkotisk effekt som orsakar trötthet, yrsel och berusning. Ett lösningsmedel tas vanligtvis upp genom andningsvägarna. Inne i kroppen sprider det sig snabbt med blodet till olika organ t.ex. hjärna och lever. Ångor från lösningsmedel verkar irriterande på ögon och andningsvägar. Var rädd om dina lungor! Genom att använda en effektiv evakuering i kombination med rätt filtrering, kan du minska riskerna vid arbete med hälsofarliga luftburna föroreningar. Partiklar mindre än 5µm som kommer in i dina lungor kan via lungblåsorna (alveolerna) skada dig på många sätt. För din egen hälsa rekommenderar vi att du alltid använder punktutsug vid arbete med hälsofarliga luftföroreningar.

30 Ø100 Ø Ø LF 50 Ø11 LF VK Tekniska data Prestanda LF 50 Luftmängd Motor Vikt Ljudnivå 0-80 l/s (max) 195 W, 230 V / 50 Hz 8 kg 60 db(a) Partikel / Gasfilter FHC 50 Hepafilter / H 13* Gasfilter / Aktivt kol 2 kg Gasfilter FC 50 Gasfilter / 6,5 kg *Filtreringsgrad för H13 filter är 99.99% för partiklar större än 0.3 µm Statiskt tyryckfall (Pa) Luftflöde m³/h Luftflöde l/s Verkstadsvägen 2, SKELLEFTEÅ, Sweden Skellefteå: Tel , Fax info@fumex.se

31 BÄRBARA SVETSFILTER SF Bärbart svetsfilter för tillfälliga arbetsplatser där behovet av hög avskiljningsgrad är stort FUMEX bärbara filter för svetsrök är ett komplett program i 3 storlekar, serie 300, 200 och 150. Svetsrök innehåller stora mängder av mycket små, skadliga partiklar. FUMEX filter SE har därför mycket hög avskiljningsgrad. SE-filtret är uppbyggt i tre lager med; förfilter 95-97%, finfilter 97-99% och microfilter 99,997% för partiklar större än 0,3 gm. Resultat vid filtrering av svetsrök med filtermedia av tre olika avskiljningsgrad framgår av diagrammet nedan. Om det före filtreringen finns partiklar större än 0,3 gm i 10 liter luft: Avskiljningsgrad Antal partiklar efter filtrering 98% % ,997% 9 För filtrering av gasbemängd luft finns en kolfiltersats som tillbehör. FUMEX svetsfilter SF levereras komplett med filterkassett, 3,75 m sugslang och 5 m elkabel. Modell 300 SE har även 2-stegs drift och en indikeringslampa för filterbyte. Olika munstycken på magnetfot, gummimuffar för anslutning mot svetspistol etc. samt y-adapter i gummi för förgrening från svetsfilter till 2 st slang, finns som tillbehör. I Fumex sortiment ingår även punktutsug, fläktar, tillbehör, styrautomatik och avgasutsug P U N K T U T S U G

32 0103 TILLBEHÖR 150S, 200S, 200SE, 300SE TM-80SM-220 MUNSTYCKEN med magnetfot TM-180 TM-80 TM-180 SM-220 Trattmunstycke, Ø80 mm Trattmunstycke, Ø180 mm Spaltmunstycke, bredd 200 m FSE-300 FS-200 FILTER FSE lagers filter H13 enligt EN 1822 FS lagers filter H11 enligt EN 1822 FS lagers filter H13 enligt EN 1822 FG-300 Gasfilter, kol, 9 liter FGH-300 FG-300 FGH-300 Hållare till gasfilter FS-150 SF 300SE SF 200SE SF 200S SF 150S Luftflöde m³/h 280/ Filterklass H13 H13 H11 H13 enligt EN 1822 Avskiljningsgrad % 99,997 99, ,997 enligt DOP 0,3 gm Max vakuum kpa Motoreffekt W 2x fas, 220 V, 50 Hz 2-hast 1-hast 1-hast 1-hast Yttermått mm (LxHxB) 600x220x x220x x220x330 Ø400x500 Vikt kg Slang mm Ø m Ø m Ø m Ø m Verkstadsvägen 2, SKELLEFTEÅ, Sweden Skellefteå: Tel , Fax Landskrona: Tel , Fax info@fumex.se

33 MOBILT FILTER MF Mobilt filter för svetsrök och lättare damm vid tillfälliga arbetsplatser FUMEX mobila svetsrökfilter MF är ett smidigt redskap där man behöver ett utsug tillfälligt. Mobilt filter MF har hög reningsgrad och stor sugkapcitet och är utrustad med en gasfjäderbalanserad utsugsarm (RX) som är två meter. Utsugsarmen är fri från invändiga komponenter som kan orsaka igensättning av sugkanalen. Armen kan enkelt justeras från utsidan. För filtrering av gasbemängd luft finns ett kolfilter som tillbehör. Filtret kan enkelt förflyttas till önskad plats tack vare fyra lättrullande pivothjul. Notera att Mobilt filter MF inte är avsett för att suga upp vätskor! Sugkapaciteten är ca 1200 m³/h med RX-arm Ø160 mm. Vid leverans medföljer kabel med stickpropp för anslutning till 1-fas 230 V~. I Fumex sortiment ingår även punktutsug, fläktar, tillbehör, styrautomatik och filter passande punktutsug P U N K T U T S U G

34 MF svivel 360º Ø Filterhus Filterhus i pulverlackerad stålplåt med fyra st pivothjul varav två låsbara. Filter Patronfilter, 2 lager, flamsäker. Tillbehör Kolfilter. Planhuv, konisk huv och kupolhuv finns som tillbehör. Slang PVC-belagd polyamidväv med helt inbäddad fjäderstålspiral. För annan slangkvalitet kontakta Fumex. Rör Tillverkad av rundvalsad, pulverlackerad plåt. Leveransutförande Filtret levereras hopmonterad, inklusive sladd och stickpropp. Prestanda Kapacitet... ca 1200 m³/h med RX-arm Ø160 mm Motoreffekt... 0,75 kw, 2800 rpm 1-fas 230 V~ Filter Filter standard... >98% enligt DOP Filter tillbehör... Kolfilter Filterarea m² Filterhus Höjd x Bredd x Djup... Slang 960x470x640 mm Egenskaper... Svårantändlig, lämplig för svets och rökgaser. Temperaturområde C till +90 C Gasfjäder Arbetstemperatur C Temperaturområde C till +90 C Övrigt Ytbeh. av plåtdetaljer... Pulverlack Vikt kg Verkstadsvägen 2, SKELLEFTEÅ, Sweden Skellefteå: Tel , Fax Landskrona: Tel , Fax info@fumex.se
