Stora Bryne. Fagervälle 3:3, Järpås socken, Lidköpings kommun, Västergötland. Renovering av huvudbyggnaden

Transkript

1 Stora Bryne, Järpås socken, Lidköpings kommun, Västergötland Renovering av huvudbyggnaden Antikvarisk slutbesiktningsrapport Ulf Larsson Byggnadshistorisk rapport 2007:55 Västergötlands museum

2 Stora Bryne Järpås socken Lidköpings kommun Västergötland Renovering av huvudbyggnaden Antikvarisk slutbesiktningsrapport

3 A ntikvarisk slutbesiktning av renovering av huvudbyggnaden på Sto ra Bryne på fastigheten, Järpås socken, Lidköpings kom m un, Västergötland Västergötlands museum liar genom undertecknad besiktigat utfört arbete på rubricerade fastighet den 24 november 2005 och den 4 december Närvarande vid besiktningarna var även Pontus Thorsson och Anna Nyqvist Thorsson, ägare av fastigheten. Objekt Huvudbyggnaden på Stora Bryne på fastigheten, Järpås socken, Lidköpings kommun, Västergötland. Beskrivning och byggnadshistoria Stora Bryne ligger på en höjd i Vedumsdalen norr om stationssamhället Järpås. Gården har medeltida anor, och var tidigare säteri. Idag utgörs gården, som ligger i ett öppet odlingslandskap, av huvudbyggnad, två flygelbyggnader, stall och vedbod/svinhus omgiven av en parkmiljö. Den nuvarande huvudbyggnaden uppfördes år 1801 på en äldre källarvåning. Stommen utgörs av liggtimmer i två våningar, som utvändigt klätts med locklistpanel i ljusgul kulör. Taket täcks av skiffer, spikad på öppen läkt och understruken med kalkbruk. Byggnadens fönster är av korsposttyp, varav övervåningens fönster förefaller vara frän byggnadstiden, medan bottenvåningens fönster är utbytta i början av 1900-talet. Vid denna tid genomfördes den senaste genomgripande renoveringen av huvudbyggnaden, och det är sannolikt även vid denna tid som den öppna verandan vid huvudentrén uppförs. De nedre delarna av verandan har emellertid ersatts av nya delar senare under 1900-talet, medan takkonstruktionen förefaller vara intakt. De två flyglarna utgörs av timrade byggnader i 1 1/2 plan, klädda med faluröd locklistpanel och med tegeltäckta tak. Den östra flygelbyggnaden är enligt uppgift uppförd år 1760, och har fungerat som arrendatorsbostad. Byggnaden fungerar än idag som bostad. Den västra flygelbyggnaden, uppförd år 1788, har bl.a. använts som brygghus och magasin. Båda flygelbyggnaderna uppvisar ålderdomliga drag, som t.ex. utskjutnade knutar. Pä den ekonomiska kartan från framgår att gården tidigare även haft ett yttre flygelpar samt fler ekonomibyggnader än idag. Tidigare renoveringsarbeten Underhållet har sedan den senaste genomgripande renoveringen i början av talet varit sporadiskt och eftersatt. Några tidigare renoveringsarbeten av mer omfattande art har troligen inte utförts. Kulturhistorisk status Stora Bryne är uppmärksammad i den kulturhistoriska inventeringen av Lidköpings kommun från 1977 och i "Tidernas Lidköping - staden och bygden från Herrgården med sina bevarade flygelbyggnader är i flera avseenden kulturhistoriskt värdefull. Bl.a. bidrar huvudbyggnadens understrukna skiffertak (sannolikt Skaraborgs enda) och det stora antalet kakelugnar av hög ålder och ovanlig konstruktion, till värdet.

4 Fagerväile 3:3 Aktuella åtgärder Renovering av rötskador i timmerstommen. Plåtarbeten i anslutning till skiffertaket samt tillverkning av nya hängrännor och stuprör. Beställare Pontus Thorsson och Anna Nyqvist Thorsson, Stora Bryne, Järpås. Arbetsbeskrivning Pontus Thorsson och Anna Nyqvist Thorsson, Stora Bryne, Järpås. Mats Renström, Bygghantverkarna Gamla Hus, Söderhäljatorp, Töreboda. Kristian Grönskog, Tofta Plåtslageri AB, Stengatan 5, Lidköping. Skadebild Rötskador i timmerstommens syll. Brister i plåtarbeten på taket samt i hängrännor och stuprör. Fönstren är i behov av renovering och fasaderna är i behov av ommålning. Stödmurar och stentrappor på gårdsplanen behöver läggas om. Utförda arbeten Arbetet under 2005 har omfattat lagning av huvudbyggnadens timmerstomme med nytt timmer. Timmerlagningarna har i första hand varit koncentrerade till syllen längs södra långsidan (huvudfasaden) och västra gaveln, men även till ett parti under det östra fönstret på norra långsidans bottenvåning. Renoveringen har omfattat såväl halvsulningar och mindre skarvningar på de två långsidorna som utbyte av hela stockvarv på västra gaveln, som uppvisade störst skador. Under år 2006 har arbetet omfattat följande: Montering av nya nockplåtar av galvaniserad plåt i 60 cm långa bitar som enkelfalsats ihop. Montering av ny hängränna av galvaniserad plåt, återmontering av befintliga smidda rännkrokar och komplettering med nya rännkrokar vid framsidans takfot. Montering av ny hängränna av galvaniserad plåt och nya rännkrokar längs baksidans takfot. Montering av nya stuprör och vattkupor till fram- och baksidans hängrännor. Avvikelser från arbetsbeskrivning Kostnader Arbetet är kostnadsberäknat till kronor exkl. moms. varav timmerlagningar uppgår till kronor och plåtarbeten till kronor. 2

5 Bidrag från länsstyrelsen Bidrag till vård av kulturhistoriskt värdefull bebyggelse: 50% av de kulturhistoriskt motiverade överkostnaderna, dock högst kronor. Beslut om bidrag från länsstyrelsen Antikvarisk kontroll Ulf Larsson, Västergötlands museum, Skara. Entreprenörer Tim ringsarbeten: Bygghantverkarna Gamla Hus, Söderhäljatorp, Töreboda. Plåtarbeten: Tofta Plåtslageri AB, Stengatan 5, Lidköping. Arbetsledare Mats Renström, Bygghantverkarna Gamla Hus, Töreboda. Kristian Grönskog, Tofta Plåtslageri AB, Lidköping. Leverantörer Byggmöten Har inte hållits. Tidsperiod Renoveringen påbörjades i oktober 2005 och avslutades i december Besiktningar Besiktning inför bidragsansökan Besiktning inför arbetets påbörjande Besiktning vid pågående renovering, , Antikvariska slutbesiktningar och Efterbesiktning Fotodokumentation Färg, neg. nr 03/379:22A-34A ( ), 05/102:0A-lA ( ), 05/155:28A-36A ( ), 05/172:0A-8A ( ), 05/1 76:18A-26A, ( ), 06/143:24-27 ( ), 07/100:22-30 ( ). Negativ och papperskopior förvaras på Västergötlands museum. Skara. Handlingar Handlingar i ärendet sökes i Västergötlands museums arkiv under diarienr 8/05 samt hos Länsstyrelsen Västra Götaland, Mariestad under diarienr Anmärkningar 3

6 Besiktningsutlåtande De utförda arbetena har utförts väl, och kan härmed godkännas ur antikvarisk synpunkt. Bilagor Fotobilaga bifogas. VÄSTERGÖTLANDS MUSEUM December 2007 Ulf Larsson 1:e antikvarie 4

7 Fotobilaga Omslagsbild: Huvudbyggnaden på Stora Bryne före renovering, Vy från söder Neg.nr: 03/379:22A. Foto: U lf Larsson.

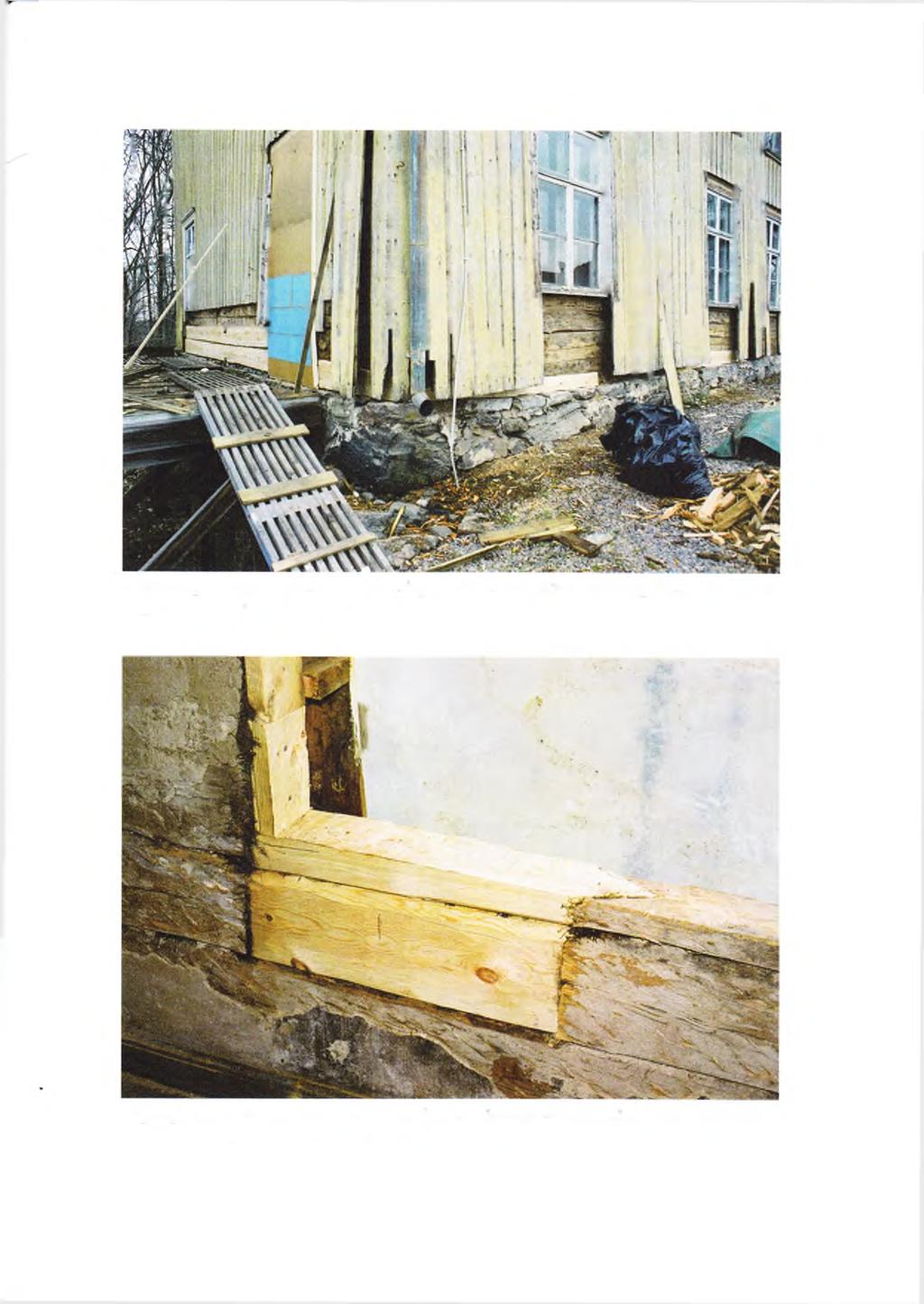

8 Panelen pä västra gaveln har demonterats sa att den röt,skadade timmerstommen blivit åtkomlig, Neg. nr: 05/155:28A. Foto: U lf Larsson. Svl/en och ytterligare ett stockvarv i den västra gaveln har ersatts med nytt timmer Neg.nr: 05/1 72:8a. Foto: U lf Larsson. 6

9 Södra långsidans panel har demonterats under fönstren inför renovering av timmerstommen, Neg.nr: 05/155:34Ä. Foto: U lf Larsson. Renovering av södra långsidans syll med nytt timmer Panelens locklister har demonterats fö r att kunna komma åt stommen även bredvid partierna under fönstren. Neg. nr: 05/176:21A. Foto: U lf Larsson. 7

10 Renovering av västra gaveln och södra långsidans sy 11 i det närmaste färdigställd, Neg.nr: 05/176:24A. Foto: U lf Larsson. Lagning i timmerstomme och fönsterkarm på bottenvåningen vid norra långsidans östra fönster, Neg.nr: 05/172:6A. Foto: U lf Larsson. 8

11 Huvudbyggnadens skiffertäckta tak och plåtarbeten före renovering, Neg.nr: 03/379:29A. Foto: U lf Larsson. Nya plåtarbeten av galvaniseradplåt pä huvudbyggnaden, Stuprören har skarpa vinklar och de kon iska vattkuporna har cylindrisk sarg. Neg.nr: 07/100:22. Foto: U lf Larsson. 9
