1 DETALJPLAN FÖR DEL AV FASTIGHETEN GÄLLIVARE 5:14, VÄSTRA REPISVAARA Markteknisk undersökningsrapport (MUR)

2 DETALJPLAN FÖR DEL AV FASTIGHETEN GÄLLIVARE 5:14, VÄSTRA REPISVAARA Markteknisk undersökningsrapport (MUR) KUND Gällivare kommun KONSULT WSP Samhällsbyggnad Smedjegatan 24 WSP Sverige AB Luleå Besök: Smedjegatan 24 Tel: wsp.com KONTAKTPERSONER UPPDRAGSNAMN Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara UPPDRAGSNUMMER FÖRFATTARE Tanveer Naseer Tanveer Naseer Mail: Telefon: Göran Pyyny Mail: Telefon: DATUM ÄNDRINGSDATUM Granskad av Göran Pyyny Godkänd av Göran Pyyny Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

3 INNEHÅLL 1 OBJEKT 5 2 ÄNDAMÅL 5 3 UNDERLAG FÖR UNDERSÖKNINGEN 5 4 STYRANDE DOKUMENT 5 5 ARKIVMATERIAL 6 6 BEFINTLIGA FÖRHÅLLANDEN TOPOGRAFI OCH OMGIVNING INGENJÖRSGEOLOGI 7 7 POSITIONERING 7 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR UTFÖRDA SONDERINGAR OCH IN-SITUFÖRSÖK UTFÖRDA PROVTAGNINGAR GEOFYSISKA METODER UNDERSÖKNINGSPERIOD UNDERSÖKNINGSPERIOD 8 9 GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR 8 10 MILJÖTEKNISKA LABORATORIEUNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR 9 11 HYDROGEOLOGISKA UNDERSÖKNINGAR UTFÖRDA UNDERSÖKNINGAR HÄRLEDDA VÄRDEN Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 3

4 RITNINGAR G Planritning G-10-2S Sektioner G-10-2S-010 Sektion O-O & Enstaka Punkter BILAGOR Bilaga 1 Jord-Bergsonderingar, Jb-2 parameter Bilaga 2 Härledda värden Bilaga 3 Siktanalyser & Bilaga 4 Markradonmätning rapport 5795 daterad ( ) och 6434 daterad ( ). Bilaga 5 PM: MRM Rapport Georadar Bilaga 6 Georadar profil (G10-01-S51) Bilaga 7 SGU jordartskarta Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

5 1 OBJEKT På uppdrag av Gällivare kommun har WSP samhällsbyggnad utfört en översiktlig geoteknisk undersökning inför upprättande av detaljplan för området Västra Repisvaara på fastigheten 5:14 i Gällivare. Denna handling utgör underlag för projektering och byggande. 2 ÄNDAMÅL Ändamålet med undersökningen är att utreda de geotekniska förhållandena inom området för upprättande av detaljplan samt nybyggnation av bostäder och förskola. 3 UNDERLAG FÖR UNDERSÖKNINGEN Underlag för undersökningen har utgjorts av plankarta över området tillhandahållen av Gällivare kommun, samt tidigare utförda undersökningar i området. 4 STYRANDE DOKUMENT Denna rapport ansluter till SS-EN med tillhörande nationell bilaga. För standarder se Tabell 1-2. Tabell 1. Planering och redovisning Skede Fältplanering Fältutförande Standard eller annat styrande dokument SS-EN och SGF rapport 1:13; Geoteknisk fälthandbok SGF rapport 1:13; Geoteknisk fälthandbok och SS- EN-ISO Beteckningssystem SGF beteckningsblad kompletterat Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 5

6 Tabell 2. Fältundersökningar Metod Viktsondering Tung slagsondering Skruvprovtagning Grundvattenmätning Standard eller annat styrande dokument SS-EN ISO :05/A1:11 samt Geoteknisk fälthandbok SGF rapport 1:13 SGF Metodblad SlbT (061001) ochsgf rapport 1:13; Geoteknisk fälthandbok SGF rapport 1:13; Geoteknisk fälthandbok SGF rapport 1:13; Geoteknisk fälthandbok 5 ARKIVMATERIAL Resultat från tidigare undersökningar i området har beaktats vid denna handlings upprättande samt vid utformandet av undersökningsprogrammet. 6 BEFINTLIGA FÖRHÅLLANDEN 6.1 TOPOGRAFI OCH OMGIVNING Det undersökta området ligger ca 1,4 km från Gällivare centrum. Området består i huvudsak av skogsmark och inom området förekommer både mindre och större mer sammanhängande myr och våtmarksområden, där torv djupet varierar 0,3-2,1m under markytan, se figur 1 och sektionsritningar. De södra och sydvästra delarna av området består till stor del av myrmark, se figur 1. I det undersökta området sluttar terrängen från sydöst ned mot norr och nordväst. Uppmätta marknivåer i undersökningspunkterna visar på +386,15 till (höjdsystem RH 00) vilket motsvarar en höjdskillnad på ca 27,5m. I närheten av undersökningspunkt 18W086 finns en kallkälla. I området finns även brunnar och trummor. I området finns större block och sten och terrängen i sydväst och nordväst är mycket blockrik. I södra delen av området rinner en naturlig bäck i norrgående riktning. Genom området går en grusväg från väster till öster. Vägen ansluter till väg 825, Dundretvägen, och E 45 i norr. Inom området och längs Dundretvägen går elledningar ovan jord och i sydöstra delen går VA- ledningar Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

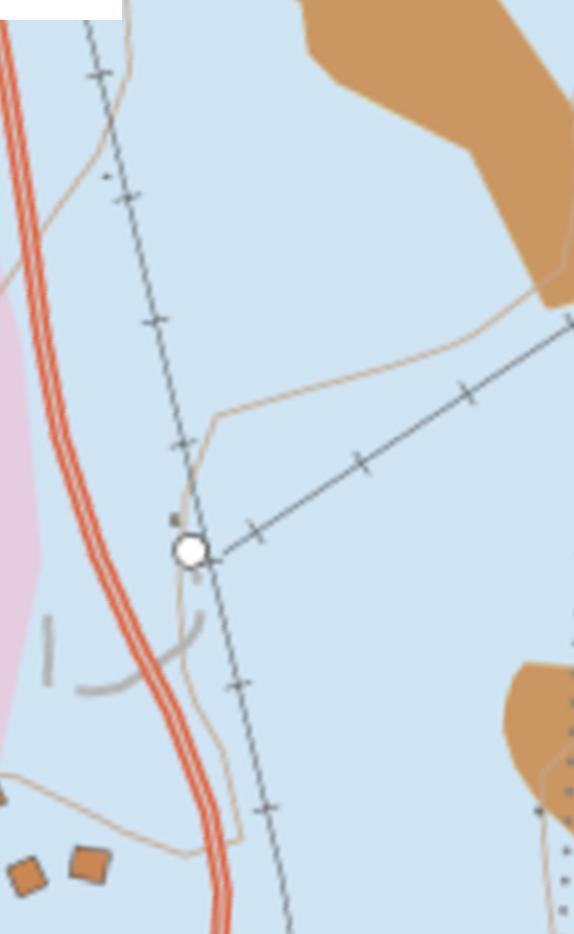

7 6.2 INGENJÖRSGEOLOGI Den ytliga jorden inom aktuellt område bedöms enligt jordartskartan (se figur 1 nedan) bestå av torv (brun färg), isälvssediment (grön färg) och morän (ljus blå färg). Figur 1. Jordartskarta, källa Sveriges geologiska undersökning. 7 POSITIONERING Undersökningspunkterna är inmätta i plansystem SWEREF och höjdsystem RH 00. Inmätning av undersökningspunkterna har utförts med handhållen GPS-RTK. Inmätning av undersökningspunkterna utfördes av Rasmus Eriksson, WSP. Borrpunkters läge i höjd är taget av terrängmodell baserad på tillhandahållen laserscanning Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 7

8 8 GEOTEKNISKA FÄLTUNDERSÖKNINGAR 8.1 UTFÖRDA SONDERINGAR OCH IN-SITUFÖRSÖK Utförda sonderingar i detta skede omfattar: 37 st viktsonderingar (Vim) 33 st slagsonderingar (Slb) 12 st sticksonderingar (Sti) Inarbetning av äldre undersökningar som benämns 16WXX, enligt ritningar. 8.2 UTFÖRDA PROVTAGNINGAR Utförda provtagningar i detta skede omfattar upptag av störda prover med skruvprovtagare i 35 st punkter. Inarbetning av äldre undersökningar som benämns 16WXX, enligt ritningar. 8.3 GEOFYSISKA METODER Georadarundersökning har utförts av MRM konsult, Luleå, under juni månad 12. Resultat redovisas i bilaga 5 & UNDERSÖKNINGSPERIOD Undersökningarna utfördes under juli & augusti UNDERSÖKNINGSPERIOD Geotekniska undersökningar har utförts av fältgeotekniker Thomas Sandberg, Pontus Granlund & Rolf Johansson, WSP, med geoteknisk borrbandvagn modell GM GEOTEKNISKA LABORATORIEUNDERSÖKNINGAR 9.1 UTFÖRDA UNDERSÖKNINGAR 12 st prover har skickats till WSPs laboratorium i Umeå för siktanalys under 18. (Kompletteras med resultat). Siktanalys och jordartsklassificering på laboratorium utfördes under 16 på 3 st prover, resultat se bilaga Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

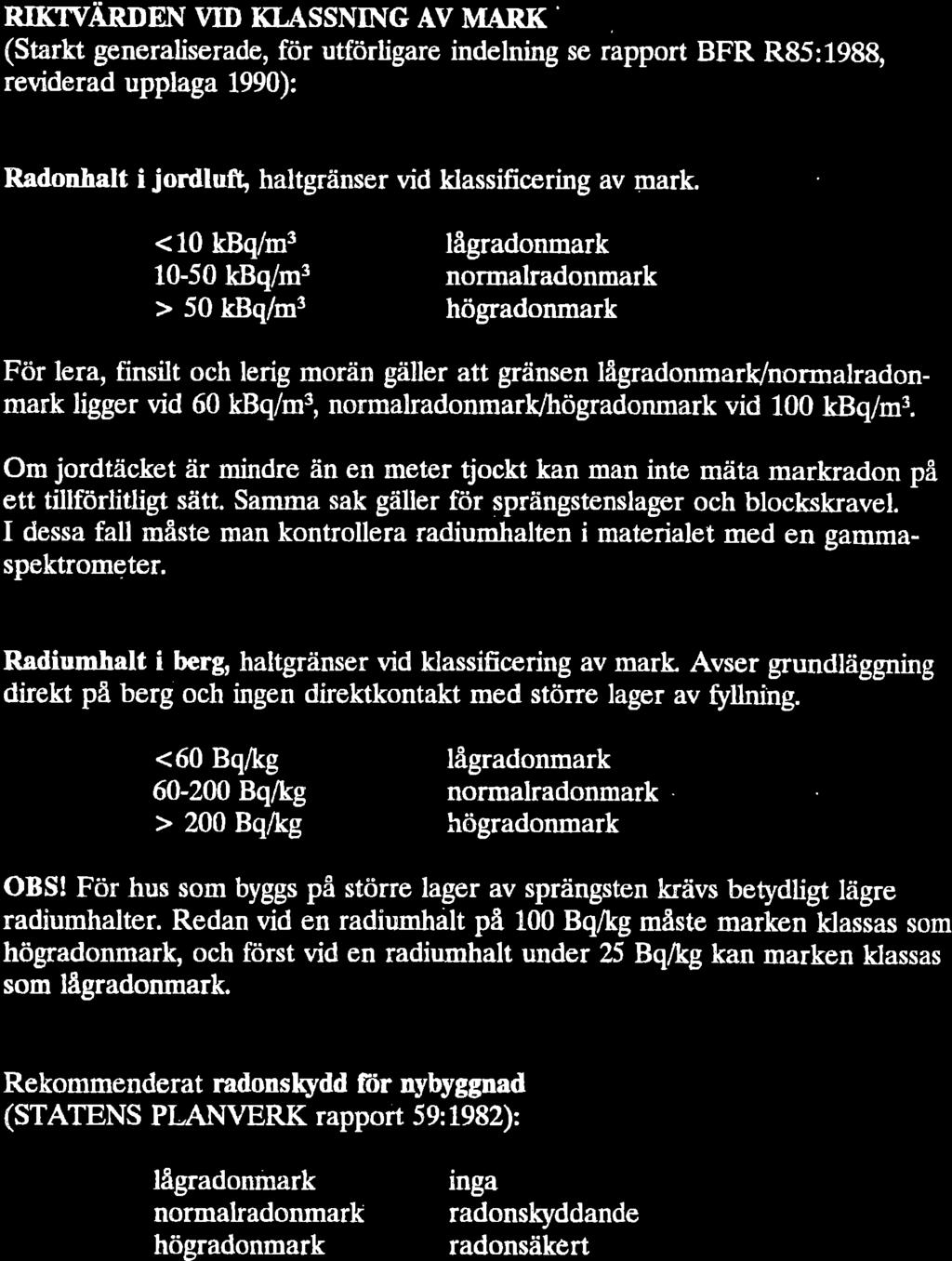

9 10 MILJÖTEKNISKA LABORATORIEUNDERSÖKNINGAR 10.1 UTFÖRDA UNDERSÖKNINGAR 18 har markradonmätning utförts i 2 st undersökningspunkter, 18W062 & 18W083. (Kompletteras med resultat). Laboratorieanalyser har utförts av Eurofins laboratorium i Luleå. Resultatet redovisas i tabell 4 samt Bilaga 4. Resultat från utförda undersökningar 16, avseende punkterna 16W168 & 16W7 har inarbetats. Laboratorieanalyserna utfördes av MRM:s geotekniska/miljötekniska laboratorium i Luleå. Resultatet redovisas i tabell 4 samt Bilaga 4. Tabell 3 Radonmätning analyser ID Datum Rn-halt (kbq/m3) Klassificering av mark 18W Normalradonmark 18W Lågradonmark Från tidigare utförda undersökningar i området 16W Lågradonmark 16W Lågradonmark Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 9

10 11 HYDROGEOLOGISKA UNDERSÖKNINGAR 11.1 UTFÖRDA UNDERSÖKNINGAR 9 st filterförsedda grundvattenrör har installerats inom planområdet under 18 och 6 st resultat är hämtade från tidigare utförda undersökningar inom området. Resultat från avläsningar redovisas i Tabell. Tabell 4 Uppmätta grundvattennivåer ID Datum Avläsning (meter under markytan/nivå) Anmärkning 18W ,3 m/ +387, ,4 m/ +387,3 18W ,25 m/ +3, ,3 m/ +3,6 18W ,25 m/ +393, ,2 m/ +393,6 18W ,4 m/ ,4 m/ W ,3 m/ +394, ,3 m/ +394,7 18W ,1 m/ ,1 m/ W ,3 m/ +400, ,0 m/ +400,5 18W ,5 m/ +402, ,3 m/ +402,6 18W ,3 m/ +405, ,5 m/ +406,5 Från tidigare utförda undersökningar i området 16W ,3 m/ +394,7 16W ,0 m/ +392,2 Fruset, ovan rörtopp 16W ,9 m/ +397,0 16W ,2 m/ +398,9 16W ,2 m/ +400,6 16W ,9 m/ +400,1 12 HÄRLEDDA VÄRDEN Härledning av jordens hållfasthets- och deformationsegenskaper har utförts enligt figur och i TK Geo 13. Resultaten redovisas i Bilaga Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

11 VI ÄR WSP WSP är ett av världens ledande analys- och teknikkonsultföretag. Vi verkar på våra lokala marknader med stöd av global expertis. Som tekniska experter och strategiska rådgivare har vi tillgång till ingenjörer, tekniker, naturvetare, planerare, utredare och miljöspecialister liksom professionella projektörer, konstruktörer och projektledare. Vi erbjuder hållbara lösningar inom Hus & Industri, Transport & Infrastruktur och Miljö & Energi. Med drygt medarbetare på 500 kontor i 40 länder medverkar vi till en hållbar samhällsutveckling. I Sverige har vi omkring medarbetare. wsp.com WSP Sverige AB Smedjegatan Luleå Besök: Smedjegatan 24 T: Org nr: Styrelsens säte: Stockholm wsp.com Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 11

12

13

14

15

16

17

18

19

20

21

22

23

24

25

26

27

28 DETALJPLAN FÖR DEL AV FASTIGHETEN GÄLLIVARE 5:14, VÄSTRA REPISVAARA Härledda Värden, Bilaga

29 INNEHÅLL 1 DELOMRÅDE HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER 4 2 DELOMRÅDE HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER 6 3 DELOMRÅDE HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER 8 4 DELOMRÅDE HÅLLFASTHETSEGENSKAPER DEFORMATIONSEGENSKAPER Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

30 1 DELOMRÅDE 1 Härledning av jordens hållfasthets- och deformationsegenskaper har utförts enligt figur och figur i TK Geo HÅLLFASTHETSEGENSKAPER Härledda friktionsvinklar från utförda viktsonderingar för delområde 1 redovisas i Figur 1. Härledda friktionsvinklar Delområde 1 Friktionsvinkel 26,0 31,0 36,0 41,0 46,0 0 0,2 Vim18W084 0,4 Vim18W085 Vim18W087 Djup [meter under markytan] 0,6 0,8 1 1,2 1,4 1,6 Vim18W089 Vim18W0 Vim18W091 Vim18W092 Vim18W093 Vim18W095 Vim18W096 Vim18W097 Vim18W098 Vim18W099 1,8 2 Figur 1 Härledda friktionsvinklar från utförda viktsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 3

31 1.2 DEFORMATIONSEGENSKAPER Härledda E-moduler från utförda viktsonderingar för delområde 1 redovisas i Figur 2. Härledda E-moduler Delområde 1 0 E-modul ,2 Djup [meter under markytan] 0,4 0,6 0,8 1 1,2 1,4 1,6 Vim18W084 Vim18W085 Vim18W087 Vim18W089 Vim18W0 Vim18W091 Vim18W092 Vim18W093 Vim18W095 Vim18W096 Vim18W097 Vim18W098 Vim18W099 1,8 2 Figur 2 Härledda E-moduler från utförda viktsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

32 2 DELOMRÅDE 2 Härledning av jordens hållfasthets- och deformationsegenskaper har utförts enligt figur och figur i TK Geo HÅLLFASTHETSEGENSKAPER Härledda friktionsvinklar från utförda vikt- hejarsonderingar för delområde 2 redovisas i Figur 3. Härledda friktionsvinklar Delområde 2 Friktionsvinkel 26,0 31,0 36,0 41,0 46, HfA16W1 HfA16W7 Djup [meter under markytan] HfA16W211 Vim16W2 Vim16W3 Vim16W5 Vim16W9 Vim18W Figur 3 Härledda friktionsvinklar från utförda vikt- och hejarsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 5

33 2.2 DEFORMATIONSEGENSKAPER Härledda E-moduler från utförda vikt- hejarsonderingar för delområde 2 redovisas i 4. Härledda E-moduler Delområde 2 0 E-modul HfA16W1 HfA16W7 Djup [meter under markytan] HfA16W211 Vim16W2 Vim16W3 Vim16W5 Vim16W9 6 Vim18W Figur 4 Härledda E-moduler från utförda vikt- och hejarsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

34 3 DELOMRÅDE 3 Härledning av jordens hållfasthets- och deformationsegenskaper har utförts enligt figur och figur i TK Geo HÅLLFASTHETSEGENSKAPER Härledda friktionsvinklar från utförda vikt- hejarsonderingar för delområde 3 redovisas i Figur 5. Härledda friktionsvinklar Delområde 3 Friktionsvinkel 26,0 31,0 36,0 41,0 46,0 0 0,5 Djup [meter under markytan] 1 1,5 2 2,5 3 3,5 4 HfA16W178 HfA16W179 HfA16W219 HfA16W219A Vim16W162 Vim16W1 Vim16W216 Vim16W217 Vim16W218 Vim18W064 Vim18W065 Vim18W068 Vim18W069 Vim18W072 Vim18W073 Vim18W074 Vim18W077 Vim18W078 Vim18W079 4,5 5 Figur 5 Härledda friktionsvinklar från utförda vikt- och hejarsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 7

35 3.2 DEFORMATIONSEGENSKAPER Härledda friktionsvinklar från utförda vikt- hejarsonderingar för delområde 3 redovisas i Figur 6. Härledda E-moduler Delområde 3 0 E-modul ,5 HfA16W178 Djup [meter under markytan] 1 1,5 2 2,5 3 3,5 HfA16W179 HfA16W219 HfA16W219 A Vim16W162 Vim16W1 Vim16W216 Vim16W217 Vim16W218 Vim18W064 Vim18W ,5 5 Figur 6 Härledda E-moduler från utförda vikt- och hejarsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

36 4 DELOMRÅDE 4 Härledning av jordens hållfasthets- och deformationsegenskaper har utförts enligt figur och figur i TK Geo HÅLLFASTHETSEGENSKAPER Härledda friktionsvinklar från utförda viktsonderingar för delområde 4 redovisas i figur 7. Härledda friktionsvinklar Delområde 4 Friktionsvinkel 26,0 31,0 36,0 41,0 46,0 0 0,5 Vim18W061 1 Vim18W062 Vim18W066 Djup [meter under markytan] 1,5 2 2,5 3 3,5 Vim18W067 Vim18W070 Vim18W071 Vim18W072 Vim18W075 Vim18W076 Vim18W080 Vim18W081 Vim18W082 Vim18W083 Vim18W086 Vim18W ,5 5 Figur 7 Härledda friktionsvinklar från utförda viktsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara 9

37 4.2 DEFORMATIONSEGENSKAPER Härledda E-moduler från utförda viktsonderingar för delområde 4 redovisas i figur 8. Härledda E-moduler Delområde 4 0 E-modul ,5 1 Vim18W061 Vim18W062 Vim18W066 Djup [meter under markytan] 1,5 2 2,5 3 3,5 4 Vim18W067 Vim18W070 Vim18W071 Vim18W072 Vim18W075 Vim18W076 Vim18W080 Vim18W081 Vim18W082 Vim18W083 Vim18W086 Vim18W087 4,5 5 Figur 8 Härledda E-moduler från utförda viktsonderingar med avseende på djup under markytan Detaljplan för del av fastigheten Gällivare 5:14, Västra Repisvaara

38

39 LABORATORIEUNDERSÖKNING Projektnamn Repisvaara 5:14 geoteknik för detaljplan Storgatan 59, Box 502, 1 10 UMEÅ. Tel: Provdatum Provtagningsredskap Provtagare Labdatum Sign. Uppdragsnummer Skr TS AL Vatten Flyt Finjord Anl.AMA 13 Sektion/ Org. borrhål Okulär jordartsbenämning 1) kvot gräns Mtrl Tjälf w 2) 3) w Djup/nivå L halt 4) halt 5) (%) typ klass (%) (%) (%) Anmärkningar 18W061 1,0-2,0 Siltig sandmorän 29,8% 3B 2 Brun 18W062 0,1-1,0 Siltig sand 30,2% 4A 3 Brun 1,6-2,0 Siltig sandmorän 31,3% 4A 3 Brun 18W073 0,4-1,6 Siltig sandmorän 32,8% 4A 3 Mörkbrun, växtrester 18W076 0,3-1,0 Grusig sandig siltig morän 17,5% 3B 2 Brun 18W080 0,0-1,0 Sand 5,9% 2 1 Brun 18W082 1,0-2,0 Sand 12,8% 2 1 Brun 18W084 0,0-2,6 Siltig sandmorän 28,5% 3B 2 Brun 18W085 0,0-2,2 Siltig sandmorän 27,7% 3B 2 Brun 18W0 0,0-2,6 Sandig siltig morän 33,7% 4A 3 Brun 1) Jordart enl. SS-EN ISO :02, -2:04 2) Vattenkvot enl. ISO :14 3) Konflytgräns enl. SIS-CEN ISO TS :07 Sidan 1 av 2 4) Finjord <0,0mm enl. SS-EN 933-1:12 5) Organisk halt kolorimeter enl. SS

40 LABORATORIEUNDERSÖKNING Projektnamn Repisvaara 5:14 geoteknik för detaljplan Storgatan 59, Box 502, 1 10 UMEÅ. Tel: Provdatum Provtagningsredskap Provtagare Labdatum Sign. Uppdragsnummer Skr TS AL Vatten Flyt Finjord Anl.AMA 13 Sektion/ Org. borrhål Okulär jordartsbenämning 1) kvot gräns Mtrl Tjälf w 2) 3) w Djup/nivå L halt 4) halt 5) (%) typ klass (%) (%) (%) Anmärkningar 18W094 0,0-0,8 Siltig sand 21,4% 3B 2 Brun 18W096 0,0-1,4 Grusig sandmorän 13,1% 2 1 Brun 1) Jordart enl. SS-EN ISO :02, -2:04 2) Vattenkvot enl. ISO :14 3) Konflytgräns enl. SIS-CEN ISO TS :07 Sidan 2 av 2 4) Finjord <0,0mm enl. SS-EN 933-1:12 5) Organisk halt kolorimeter enl. SS

41 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 18,2 % Uppdragsnummer Sandhalt % 52,0 % Borrhål 18W061 Finjordshalt % 29,8 % Djup (m) 1,0-2,0 Jordart Siltig sandmorän Fältdatum Tjälfarlighetsklass 2 Labdatum Materialtyp 3B Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 1564 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

42 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 10,3 % Uppdragsnummer Sandhalt % 59,6 % Borrhål 18W062 Finjordshalt % 30,2 % Djup (m) 0,1-1,0 Jordart Siltig sand Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 741 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

43 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 14,6 % Uppdragsnummer Sandhalt % 54,1 % Borrhål 18W062 Finjordshalt % 31,3 % Djup (m) 1,6-2,0 Jordart Siltig sandmorän Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 1123 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

44 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 12,4 % Uppdragsnummer Sandhalt % 54,7 % Borrhål 18W073 Finjordshalt % 32,8 % Djup (m) 0,4-1,6 Jordart Siltig sandmorän Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 860 gr Växtdelar Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

45 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 37,7 % Uppdragsnummer Sandhalt % 44,9 % Borrhål 18W076 Finjordshalt % 17,5 % Djup (m) 0,3-1,0 Jordart Grusig sandig siltig morän Fältdatum Tjälfarlighetsklass 2 Labdatum Materialtyp 3B Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 1103 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

46 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 0,0 % Uppdragsnummer Sandhalt % 94,1 % Borrhål 18W080 Finjordshalt % 5,9 % Djup (m) 0,0-1,0 Jordart Sand Fältdatum Tjälfarlighetsklass 1 Labdatum Materialtyp 2 Lab.tekn AL Graderingstal d 60 / d 10 3 Inkommet prov Anmärkning 923 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

47 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 0,0 % Uppdragsnummer Sandhalt % 87,2 % Borrhål 18W082 Finjordshalt % 12,8 % Djup (m) 1,0-2,0 Jordart Sand Fältdatum Tjälfarlighetsklass 1 Labdatum Materialtyp 2 Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 1388 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

48 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 17,5 % Uppdragsnummer Sandhalt % 54,0 % Borrhål 18W084 Finjordshalt % 28,5 % Djup (m) 0,0-2,6 Jordart Siltig sandmorän Fältdatum Tjälfarlighetsklass 2 Labdatum Materialtyp 3B Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 1236 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

49 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 16,5 % Uppdragsnummer Sandhalt % 54,7 % Borrhål 18W085 Finjordshalt % 28,7 % Djup (m) 0,0-2,2 Jordart Siltig sandmorän Fältdatum Tjälfarlighetsklass 2 Labdatum Materialtyp 3B Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 1517 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

50 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 18,2 % Uppdragsnummer Sandhalt % 48,1 % Borrhål 18W0 Finjordshalt % 33,7 % Djup (m) 0,0-2,6 Jordart Sandig siltig morän Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 970 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

51 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 0,7 % Uppdragsnummer Sandhalt % 78,0 % Borrhål 18W094 Finjordshalt % 21,4 % Djup (m) 0,0-0,8 Jordart Siltig sand Fältdatum Tjälfarlighetsklass 2 Labdatum Materialtyp 3B Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 867 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

52 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 35,9 % Uppdragsnummer Sandhalt % 51,0 % Borrhål 18W096 Finjordshalt % 13,1 % Djup (m) 0,0-1,4 Jordart Grusig sandmorän Fältdatum Tjälfarlighetsklass 1 Labdatum Materialtyp 2 Lab.tekn AL Graderingstal d 60 / d 10 - Inkommet prov Anmärkning 777 gr Repisvaara 5:14 geoteknik för detaljplan Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0,5 1 2 Bestämning av kornstorleksfördelning enl. SIS-CEN ISO , ,5

53 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 30,3 % Uppdragsnummer Sandhalt % 46,2 % Borrhål 16W9 Finjordshalt % 23,5 % Djup 1,0-2,0 Jordart Grusig sandig siltig morän Fältdatum Tjälfarlighetsklass 2 Labdatum Materialtyp 3B Lab.tekn A.Lidgren Graderingstal d 60 / d 10 - Inkommet prov 1576 gr Äldreboende Repisvaara Norra Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0, , ,5

54 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 16,5 % Uppdragsnummer Sandhalt % 48,8 % Borrhål 16W211 Finjordshalt % 34,8 % Djup 1,0-2,0 Jordart Sandig siltig morän Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn A.Lidgren Graderingstal d 60 / d 10 - Inkommet prov 1722 gr Äldreboende Repisvaara Norra Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0, , ,5

55 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 13,5 % Uppdragsnummer Sandhalt % 51,3 % Borrhål 16W218 Finjordshalt % 35,2 % Djup 0,1-1,0 Jordart Siltig sand Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn A.Lidgren Graderingstal d 60 / d 10 - Inkommet prov 1493 gr Äldreboende Repisvaara Norra Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0, , ,5

56 Halt av korn < d, Viktprocent Storgatan 59, Box 502, 1 10 UMEÅ Tel: Siktanalys Projekt Grushalt % 15,1 % Uppdragsnummer Sandhalt % 53,1 % Borrhål 16W219 Finjordshalt % 31,8 % Djup 1,0-2,0 Jordart Siltig sandmorän Fältdatum Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn A.Lidgren Graderingstal d 60 / d 10 - Inkommet prov 1149 gr Äldreboende Repisvaara Norra Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm 100 0,002 0,00 0,02 0,0 0,2 0, 2 6, Fri maskvidd, mm 0,0 0, 0,25 0, , ,5

57

58

59

60 PM: MRM DATUM: KUND: WSP Samhällsbyggnad WSP Samhällsbyggnad Göran Pyyny Box Luleå Georadarmätning Repisvaara 1 Inledning MRM Konsult AB har på uppdrag av WSP Samhällsbyggnad i Luleå utfört mätning med georadar vid planerat bostadsområde i Repisvaara utanför Gällivare. Syftet med mätningarna har varit att översiktligt kartlägga bergets nivå inom området. 2 Fältmätningar Mätningarna genomfördes den 12 juni 12, av Bo Löfroth och Peter Liikamaa, MRM Konsult AB. Vid mätningarna användes georadarsystem RAMAC och 0 MHz antenn. Som dragfordon för radarutrustningen användes lätt bandvagn, sk älgdragare. Under mätningens gång registrerades radarantennens position kontinuerligt med GPS. Sammanlagt utfördes mätningar längs en sträcka på 1,2 km, fördelat på 6 separata mätlinjer. Linjernas lägen finns redovisade på bifogad ritning, Radartolkning_Repisvaara_SWEREF.dwg. 3 Resultat Tolkade mätprofiler finns redovisade på bifogad ritning. Radarekon från berg kan urskiljas längs i stort sett samtliga mätsträckor. Ekonas karaktär tyder dock på att övergången från morän till berg ofta är blockrik eller till och med rösad. Vid tolkningen har ambitionen varit att redovisa gränsen till fast berg, varför nivåerna ofta ligger något djupare än de slagsonderingar som utförts av WSP. Dessa kan i flera fall ha stoppat mot block. På ritningarna har även de mest framträdande blockrika avsnitten markerats. Luleå MRM Konsult AB Bo Löfroth Bilaga 1 Radartolkning_Repisvaara_SWEREF.dwg MRM Konsult AB Box, Luleå Gammelstadsv Luleå Tel Telefax info@mrmse Organisationsnummer:
