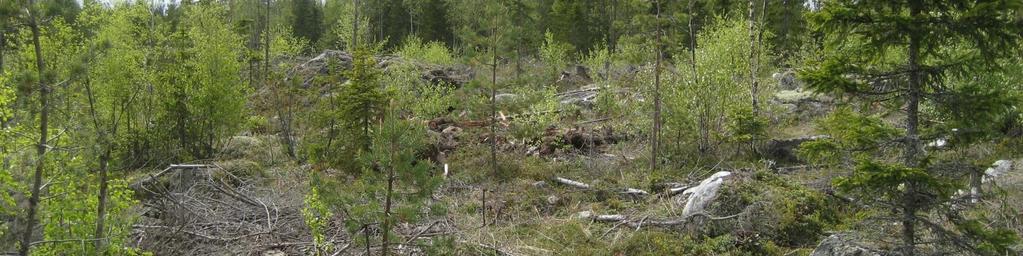

1 ÖVERSIKTLIG VA- UTREDNING NORRBYN :119 Rapport Upprättad av: Johanna Söderlind Granskad av: Stig Karlsson

2 Uppdragsnr: Daterad: Reviderad: Handläggare: Johanna Söderlind Översiktlig VA-utredning Norrbyn Status: ÖVERSIKTLIG VA-UTREDNING NORRBYN :119 KUND Öbrännan Norrbyn AB c/o Per-Erik Evaldsson Ängerån Hörnefors KONSULT WSP Samhällsbyggnad Hamngatan 11B Örnsköldsvik Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm L:\574\101559\3_Dokument\38_Rapport\Översiktlig VA-utredning.docx Mall: Rapport Advanced 010.dot ver 1.0 KONTAKTPERSONER Johanna Söderlind (7)

3 Uppdragsnr: Daterad: Reviderad: Handläggare: Johanna Söderlind Översiktlig VA-utredning Norrbyn Status: INNEHÅLL 1 BAKGRUND OCH SYFTE 4 UNDERLAGSMATERIAL 4 3 UTFÖRDA UNDERSÖKNINGAR 4 4 KONTAKTER UNDER UTREDNINGEN 4 5 LOKALA FÖRHÅLLANDEN Området 4 5. Topografi och vegetation Geoteknik Provgropar 6 6 DRICKSVATTEN 6 7 AVLOPPSVATTEN 7 8 DAGVATTEN 7 9 BILAGOR 7 L:\574\101559\3_Dokument\38_Rapport\Översiktlig VA-utredning.docx Mall: Rapport Advanced 010.dot ver (7)

4 Uppdragsnr: Daterad: Reviderad: Handläggare: Johanna Söderlind Översiktlig VA-utredning Norrbyn Status: 1 BAKGRUND OCH SYFTE WSP har av Öbrännan Norrbyn AB, fått i uppdrag att upprätta en översiktlig VAutredning för området Norrbyn :119, Norrbyn, Umeå kommun. VA-utredningen ska ingå i detaljplanen som tas fram av WSP. Öbrännan Norrbyn AB har för avsikt att stycka av och uppföra 8-10 stycken tomter för permanent boende på fastighet :119, för vilka denna VA-utredning ska gälla. Förslag till lösning av dricksvattenförsörjning och avloppsvattenhantering presenteras i utredningen. I anslutning till de planerade tomterna finns idag befintlig bebyggelse. UNDERLAGSMATERIAL Följande underlagsmaterial ingick i uppdraget: - Digital grundkarta (dwg), Norrbyn :119, Umeå kommun - Skyddszoner för enskilda avlopp, Umeå kommuns hemsida - SGU:s hemsida (brunnsarkiv mm) 3 UTFÖRDA UNDERSÖKNINGAR Uppdraget har omfattat ett platsbesök för inventering av topografi, vegetation, markförhållanden med mera samt geoteknisk utredning. I geotekniska utredningen ingick att besiktiga grävda provgropar utifrån jordlager och grundvattennivå samt ta jordprov i respektive grop för siktanalys. En okulär bedömning av jordlagerföljden vid varje provgrop gjordes av geoteknisk personal på plats och redovisas nedan under Geoteknik. Grundvattennivå och marknivå vid provgroparna mättes in och ett jordprov togs för siktanalys. L:\574\101559\3_Dokument\38_Rapport\Översiktlig VA-utredning.docx Mall: Rapport Advanced 010.dot ver KONTAKTER UNDER UTREDNINGEN Följande kontakter har tagits under uppdragets gång: - Patrik Forsberg, Samhällsbyggnadskontoret, Umeå kommun 5 LOKALA FÖRHÅLLANDEN 5.1 Området Aktuellt område Norrbyn :119 ligger cirka fyrtio kilometer söder om Umeå. Området är relativt plant och ligger ett par hundra meter från havet. 4 (7)

5 Uppdragsnr: Daterad: Reviderad: Handläggare: Johanna Söderlind Översiktlig VA-utredning Norrbyn Status: Bild 5.1 Orienteringskarta Norrbyn :119, Umeå kommun (Källa: Hitta) 5. Topografi och vegetation Området är relativt plant och består av avverkad skogsmark med sly. Vegetationen utgörs framförallt av mindre barr- och lövträd samt mossa, gräs, lingon- och blåbärsris. I norra delen av området finns berg i dagen medan sydöstra delen är något blötare och ligger i anslutning till myrmark. Området är relativt stenigt med block på -3 m i diameter. L:\574\101559\3_Dokument\38_Rapport\Översiktlig VA-utredning.docx Mall: Rapport Advanced 010.dot ver Geoteknik Provgropar grävdes och inspekterades vid platsbesök , läge för samtliga sex gropar redovisas i bilaga 1. Den geotekniska utredningen visar att marken i huvudsak består av ett mullskikt på ca 0,5 m som vilar på siltig morän. Grundvattennivån varierade vid avläsningstillfället mellan 0,6-1,6 m under marknivå. Grundvattennivån är därmed relativt hög i området. I samband med snösmältningen under månaderna april och maj bedöms grundvattennivåerna vara som högst och kan periodvis ligga något över redovisade uppmätta nivåer. Sex jordprover togs under markytan för finjordkontroll med tvättsiktsanalys, för analysprotokoll se bilaga. 5 (7)

6 Uppdragsnr: Daterad: Reviderad: Handläggare: Johanna Söderlind Översiktlig VA-utredning Norrbyn Status: Provgropar Provgrop 1 Jorden bestod av ca 0,5 m mullskikt överst som vilade på ca 1,0 m sandig siltig morän. Stora block och stenar har lyfts upp under grävning. Ett jordprov togs i morän på 0,9 m djup under marknivå. Provgropen var vid platsbesöket fylld med vatten till 1,6 m under marknivå. Provgrop Jorden bestod av ca 0,3 m skogstorv ovan ca 0,3 m stenig sandig morän som vilade på ca 0,3 m sandig siltmorän. Ett jordprov togs i morän på 0,6 m djup under marknivå. Provgropen var vid platsbesöket fylld med vatten till 1,0 m under marknivå. Provgrop 3 Jorden bestod av ca 0,3 m skogstorv ovan ca 0,6 m grusig sandig morän som vilade på ca 0,4 m något blockig sandig siltigmorän. Ett jordprov togs i morän på 0,9 m djup under marknivå. Provgropen var vid platsbesöket fylld med vatten till 1,35 m under marknivå. Provgrop 4 Jorden bestod av ca 0, m skogstorv ovan ca 0, m lösare siltig morän som vilade på ca 0,9 sandig siltigmorän. Ett jordprov togs i morän på 0,8 m djup under marknivå. Provgropen var vid platsbesöket fylld med vatten till 0,85 m under marknivå. Provgrop 5 Jorden bestod av ca 0,5 m skogstorv ovan ca 0,5 m siltig sandig morän. Ett jordprov togs i morän på 0,6 m djup under marknivå. Provgropen var vid platsbesöket fylld med vatten till 0,7 m under marknivå. Provgrop 6 Jorden bestod av ca 0, m skogstorv ovan ca 0,30 m något grusig sandig morän som vilade på ca 0,30 m sandig siltigmorän. Ett jordprov togs i morän på 0,55 m djup under marknivå. Provgropen var vid platsbesöket fylld med vatten till 0,6 m under marknivå. L:\574\101559\3_Dokument\38_Rapport\Översiktlig VA-utredning.docx Mall: Rapport Advanced 010.dot ver DRICKSVATTEN Dricksvattenförbrukningen uppskattas uppgå till ca 6-7,5 m³ vatten per dygn för de åtta till tio nya tomterna. Den momentana förbrukningen beräknas ligga på ca 1,0-1, l/s (beräkningar enligt Svenskt Vatten P83). Tomterna föreslås anslutas till befintlig vattenförening alternativt till Umevas vattenledningsnät. Vad detta skulle innebära och vad som är mest lämpligt och kostnadseffektivt har inte ingått i uppdraget och är därför i dagsläget ej klarlagt. Omkringliggande bebyggelse är idag ansluten till befintlig vattenförening (enligt uppgift från Öbrännan Norrbyn AB). Dricksvattenledningarna förläggs på frostfritt djup alternativt isoleras. 6 (7)

7 Uppdragsnr: Daterad: Reviderad: Handläggare: Johanna Söderlind Översiktlig VA-utredning Norrbyn Status: 7 AVLOPPSVATTEN Avloppsvattnet omhändertas lokalt på varje tomt genom enskilda avloppsanläggningar. Varje tomtägare ansvarar själv för sin avloppsanläggning. Enligt Miljökontorets Skyddszoner för enskilda avlopp gäller normal skyddsnivå för området vad gäller reningskrav från enskilda avloppsanläggningar. Styrande vid val av anläggningstyp är huvudsakligen jordart och avstånd till berg samt högsta förekommande grundvattennivå. Utförda siktanalyser visar att marken generellt lämpar sig för infiltration av avloppsvatten. Oavsett anläggning ska denna föregås av en slamavskiljare då slamavskiljning är en förutsättning för all avloppsrening. Erforderlig avskiljning för WC-avlopp/BDTvatten uppnås med trekammarbrunn. För varje tomt rekommenderas att en provgrop grävs i samband med projektering av respektive avloppsanläggning för okulär besiktning av jordlagerföljden, bestämning av siktkurva för dimensionering av anläggningen och bedömning av högsta förekommande grundvattennivå. En förutsättning för en infiltrationsanläggning är bland annat att skyddsavståndet mellan infiltrationsytan och högsta förekommande grundvattennivå är minst en meter. Grundvatten påträffades i samtliga provgropar från 0,6-1,6 m under marknivå varför en konventionell infiltration inte är möjlig med avseende på grundvattennivån. Där avståndet till grundvatten är mycket litet rekommenderas därför en upplyft infiltration (mound) och där avståndet är något större rekommenderas en grund infiltrationsanläggning. Utifrån siktanalyserna rekommenderas förstärkt infiltration. Exakt utformning av anläggning för respektive tomt får en kommande projektering utvisa. Beroende på tomtindelning kan berget i norra delen av området bli ett problem vid val av avloppsanläggning. För att en infiltration ska vara möjlig krävs att avstånd till berg är minst en meter under infiltrationsytan. Generellt gäller för enskilda avloppsanläggningar att slamavskiljare, ledningsarbeten och avloppsanläggning dimensioneras och konstrueras i enlighet med Naturvårdsverkets faktablad Fakta. Små avloppsanläggningar. Hushållsspillvatten från högst 5 hushåll. Oktober 003 och Naturvårdsverkets Handbok 008:3 Små avloppsanläggningar Handbok till allmänna råd. L:\574\101559\3_Dokument\38_Rapport\Översiktlig VA-utredning.docx Mall: Rapport Advanced 010.dot ver DAGVATTEN Dagvatten som inte infiltrerar naturligt förutsätts kunna avledas via avskärande diken, vägdiken och trummor. 9 BILAGOR Bilaga 1 Bilaga Bilaga 3 Situationsplan, provgropar Siktanalyser Bilder från området 7 (7)

8 1: 1:141 1:57 1:14 :160 :3 :149 :139 :138 :156 :157 :140 NORRBYN :119 : :141 :91 :

9 Halt av korn < d, Viktprocent Siktanalys Projekt Grushalt % 19,0 % Uppdragsnummer Sandhalt % 50, % Borrhål PG 1 Finjordshalt % 30,8 % Djup 0,9m Jordart Siltig sandmorän Fältdatum Storgatan 59, Box 50, 1 10 UMEÅ, Tel: Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn Imran Graderingstal d 60 / d 10 - Inkommet prov 6855 gr Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm ,00 0,00 Rekommenderade kurvgränser för Fält B samt Fält A enligt Naturvårdsverkets handling "Små avloppsanläggningar" 0,0 0,0 0, Fält B 0, Fält A 6, Fri maskvidd, mm 0,0 0,15 0,5 0, , 16 31,5 15

10 Halt av korn < d, Viktprocent Siktanalys Projekt Grushalt %,3 % Uppdragsnummer Sandhalt % 44,4 % Borrhål PG Finjordshalt % 33,3 % Djup 0,6m Jordart Sandig siltig morän Fältdatum Storgatan 59, Box 50, 1 10 UMEÅ, Tel: Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn JA Graderingstal d 60 / d 10 - Inkommet prov 16 gr Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm ,00 0,00 Rekommenderade kurvgränser för Fält B samt Fält A enligt Naturvårdsverkets handling "Små avloppsanläggningar" 0,0 0,0 0, Fält B 0, Fält A 6, Fri maskvidd, mm 0,0 0,15 0,5 0, , 16 31,5 15

11 Halt av korn < d, Viktprocent Siktanalys Projekt Grushalt %,7 % Uppdragsnummer Sandhalt % 43,7 % Borrhål PG 3 Finjordshalt % 33,6 % Djup 0,9m Jordart Sandig siltig morän Fältdatum Storgatan 59, Box 50, 1 10 UMEÅ, Tel: Tjälfarlighetsklass 3 Labdatum Materialtyp 4A Lab.tekn JA Graderingstal d 60 / d 10 - Inkommet prov 6118 gr Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm ,00 0,00 Rekommenderade kurvgränser för Fält B samt Fält A enligt Naturvårdsverkets handling "Små avloppsanläggningar" 0,0 0,0 0, Fält B 0, Fält A 6, Fri maskvidd, mm 0,0 0,15 0,5 0, , 16 31,5 15

12 Halt av korn < d, Viktprocent Siktanalys Projekt Grushalt % 4,6 % Uppdragsnummer Sandhalt % 4,5 % Borrhål PG 4 Finjordshalt % 14,9 % Djup 0,8m Jordart Sandig grusig morän Fältdatum Storgatan 59, Box 50, 1 10 UMEÅ, Tel: Tjälfarlighetsklass 1 Labdatum Materialtyp Lab.tekn Imran Graderingstal d 60 / d 10 - Inkommet prov 58 gr Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm ,00 0,00 Rekommenderade kurvgränser för Fält B samt Fält A enligt Naturvårdsverkets handling "Små avloppsanläggningar" 0,0 0,0 0, Fält B 0, Fält A 6, Fri maskvidd, mm 0,0 0,15 0,5 0, , 16 31,5 15

13 Halt av korn < d, Viktprocent Siktanalys Projekt Grushalt % 34,9 % Uppdragsnummer Sandhalt % 47,7 % Borrhål PG 5 Finjordshalt % 17,4 % Djup 0,6m Jordart Grusig sandig siltig morän Fältdatum Storgatan 59, Box 50, 1 10 UMEÅ, Tel: Tjälfarlighetsklass Labdatum Materialtyp 3B Lab.tekn Imran Graderingstal d 60 / d 10 - Inkommet prov 6177 gr Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm ,00 0,00 Rekommenderade kurvgränser för Fält B samt Fält A enligt Naturvårdsverkets handling "Små avloppsanläggningar" 0,0 0,0 0, Fält B 0, Fält A 6, Fri maskvidd, mm 0,0 0,15 0,5 0, , 16 31,5 15

14 Halt av korn < d, Viktprocent Siktanalys Projekt Grushalt % 13,9 % Uppdragsnummer Sandhalt % 35,3 % Borrhål PG 6 Finjordshalt % 50,9 % Djup 0,55m Jordart Sandig siltmorän Fältdatum Storgatan 59, Box 50, 1 10 UMEÅ, Tel: Tjälfarlighetsklass 4 Labdatum Materialtyp 5A Lab.tekn JA Graderingstal d 60 / d 10 - Inkommet prov 660 gr Finjord Grovjord Sten / bl Ler Silt Sand Grus Sten Kornstorlek d, mm ,00 0,00 Rekommenderade kurvgränser för Fält B samt Fält A enligt Naturvårdsverkets handling "Små avloppsanläggningar" 0,0 0,0 0, Fält B 0, Fält A 6, Fri maskvidd, mm 0,0 0,15 0,5 0, , 16 31,5 15

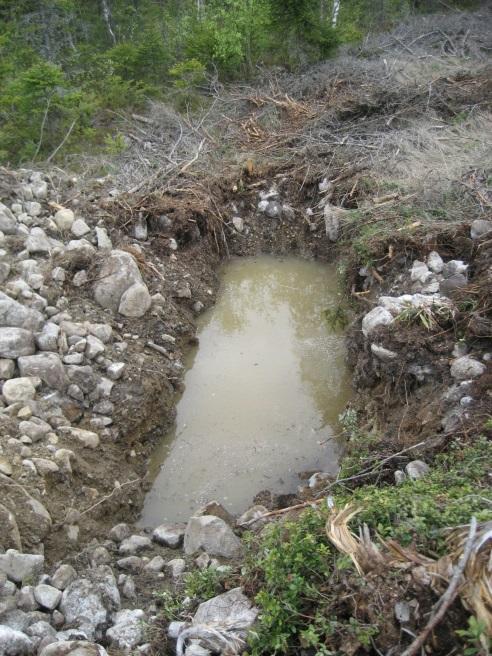

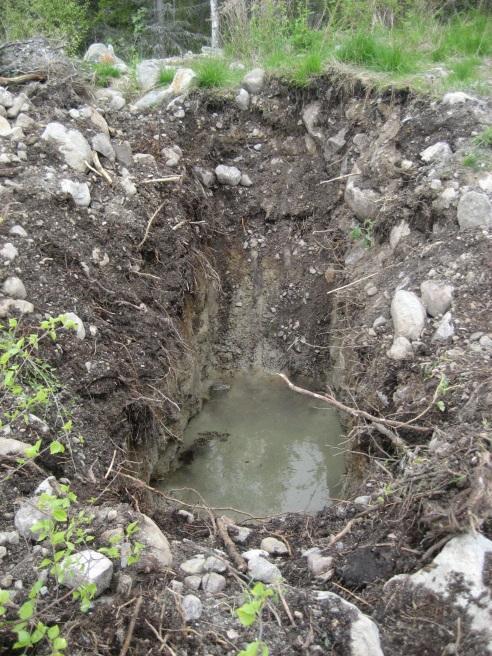

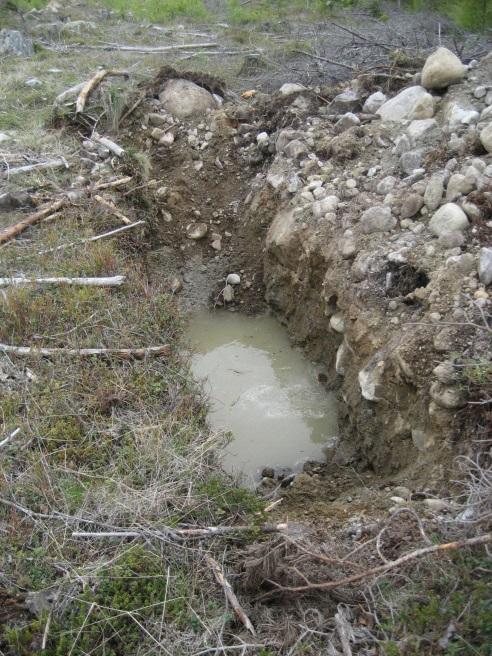

15 1 () BILAGA 3 Provgrop 1 Provgrop L:\574\101559\3_Dokument\38_Rapport\Bilaga 3.docx Mall: Memo.dot ver 1.0 Provgrop 3 Provgrop 4 WSP Samhällsbyggnad Hamngatan 11B Örnsköldsvik Tel: WSP Sverige AB Org nr: Styrelsens säte: Stockholm

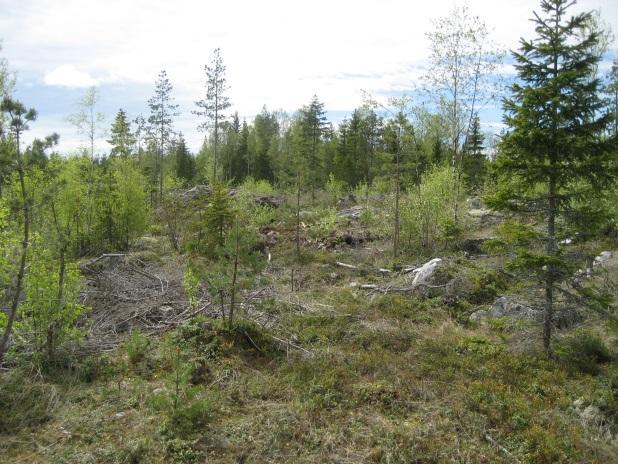

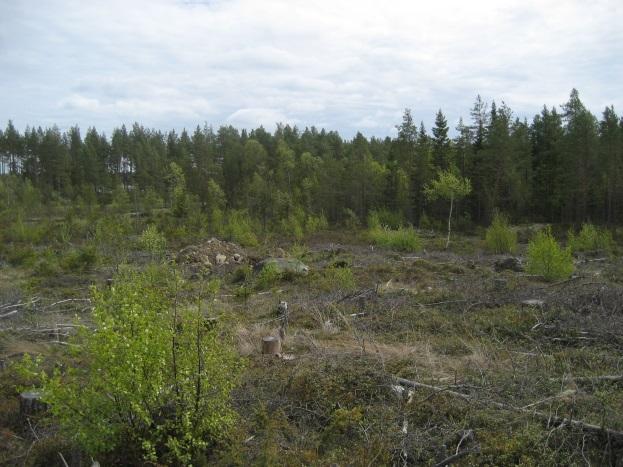

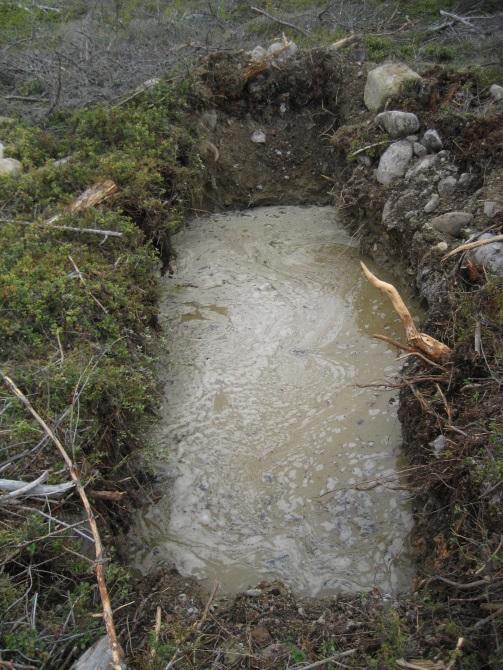

16 () Provgrop 5 Provgrop 6 Norrbyn :119 L:\574\101559\3_Dokument\38_Rapport\Bilaga 3.docx Mall: Memo.dot ver 1.0 Norrbyn :119
