1 VÅRDUTRUSTNING Samling produktblad. Version 14, Linde: Living healthcare

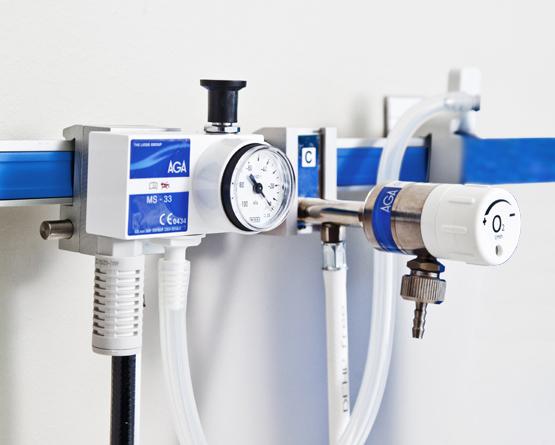

2 Vårdutrustning Inom begreppet vårdutrustning ingår gasrelaterad utrustning som behövs i rummet för att kunna ge patienten bästa möjliga vård. Linde Healthcare erbjuder ett brett sortiment av högkvalitativa produkter. I denna samling hittar du alla våra produktdatablad. Kontakt Om du vill göra en offertförfrågan eller om du söker mer information om vår medicinska gasutrustning, var god kontakta vårt Kundcenter. Linde Healthcare Kundcenter healthcare@se.aga.com Telefon Telefontider Vardagar Information om vår medicinska gasutrustning på webben hittar ni på

3 Innehållsförteckning Flaskregulatorer Flaskregulator MediReg (MED-951 SE ) 4 Flaskregulator MediSelect (MED-1075 SE ) 6 Flaskregulator GLOOR Basic/Varius (MED-1145 SE Ver.3) 8 Flaskregulator Varimed (MED-1210 SE ) 10 Flaskregulator MMR (MED-1214 SE ) 12 Flödesväljare Flödesväljare MediFlow Ultra II (MED-950 Ver.2 SE ) 14 Flödesväljare Microdial (MED-1162 SE Ver ) 16 Flödesväljare GLOOR Jetflow (MED-1144 SE Ver ) 18 Flödesmätare Flödesmätare MediMeter (MED-1107 SE ver ) 19 Flödesmätare MC 315 (MED-1219 SE ) 21 Kombiblock Kombiblock (MED-1004 SE ) 24 Sugejektorer MediEject II (MED-1425 SE ) 26 Sugejektor MS-32, MS-33 (MED-1069 SE ) 28 Sugbehållare och kateterkoger Sugbehållare och kateterkoger (MED-1223 SE ) 30 Befuktarflaskor Befuktarflaska MediWet (MED-1194 SE ) 33 Snabbkopplingar Dubbeluttag (MED-1225 SE Ver ) 35 Snabbkopplingar (MED-1224 SE ) 37 Lågtrycksslangar Lågtrycksslangar (MED-1226 SE ) 39 Väggskenor och klovar Väggskenor och klovar (MED-1078 SE ) 41 Universal klove (MED-1444 SE ) 45 Gasflaskkärror och hållare Gasflaskkärror (MED Ver.1) 47 Gasflaskhållare (MED Ver.1) 48 Demandventil Handhavande och administrering av LIVOPAN (MED ) 49

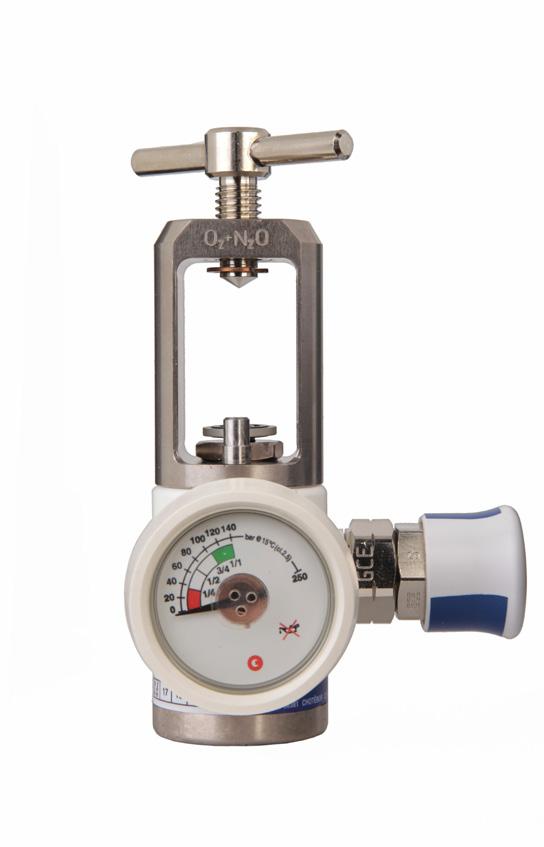

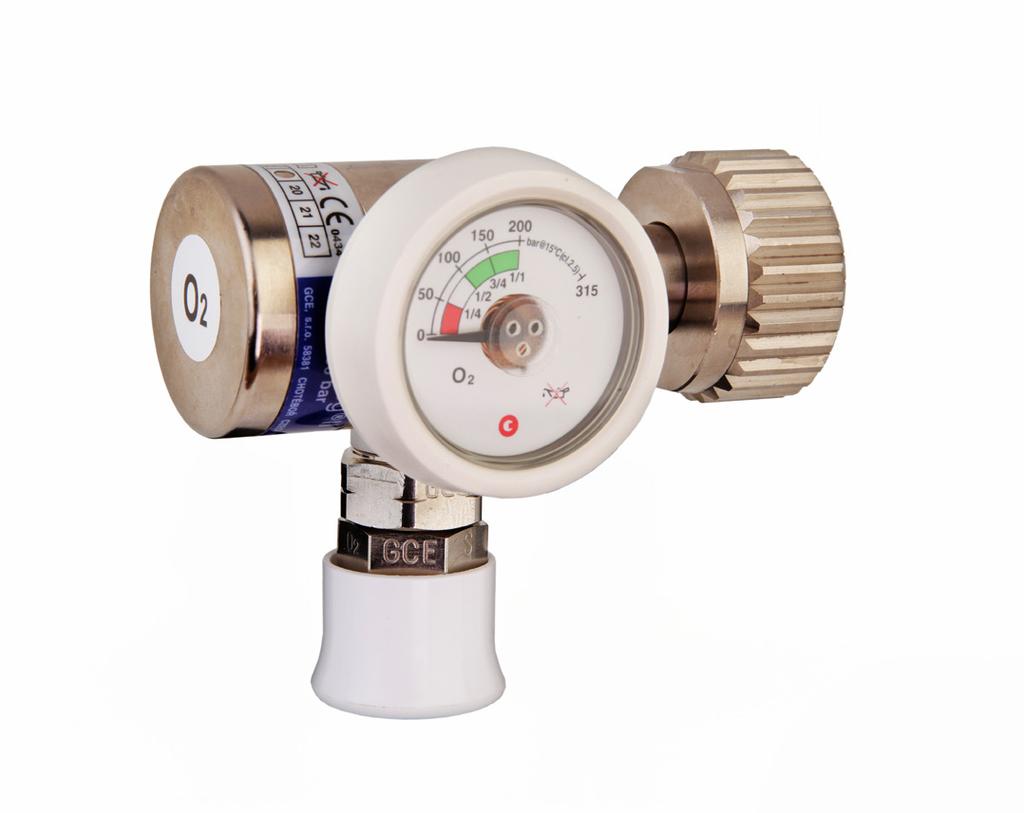

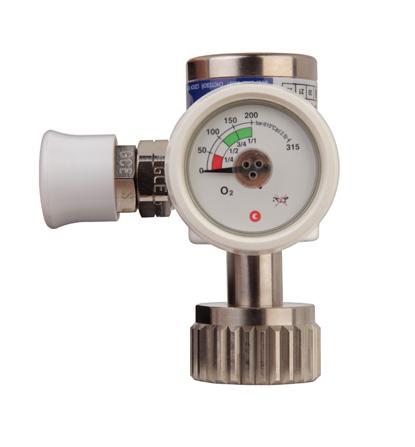

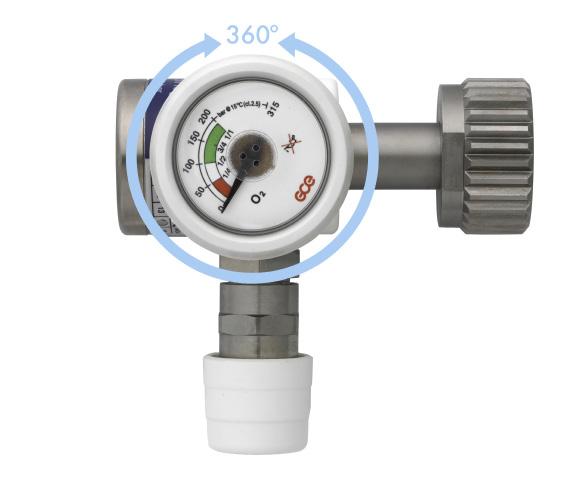

4 Regulator MediReg. Produktbeskrivning. 360 Produktbeskrivning Egenskaper Den nya generationen av högtrycksregulatorer för medicinska gaser har omfattande kombinationsmöjligheter för inlopps- och utloppsanslutningar. Den erbjuder flerfaldiga valmöjligheter för alla medicinska applikationer, från neonatal vård till resuscitation: Högtrycksregulatorerna finns i två grundutföranden, MediReg samt även MediSelect (se separat produktdatablad för MediSelect ). Regulator med tryckutlopp Roterbar manometer för bästa läsbarhet Ergonomisk och modern design Förnicklad yta som är lätt att rengöra Solid, användarvänlig och lätt Platsbesparande manometer Teknisk data Inlopps-/utloppstryck Upp till 200 bar / 4,5 bar (450 kpa) Inlopps-/utloppsanslutning Enligt standard / G3/8 Material Kontrollratt Dimensioner/Vikt Standarder Inloppstätstycke och regulatorhus: Mattförnicklad mässing Polyamid Diameter: 37 mm Längd: 91 mm (utan inloppstätstycke) Vikt: ca. 420 g Uppfyller Medical Devices Directive 93/42/EEC Class IIb Uppfyller standard EN (Pressure regulators for use with medical gases) and EN 1789:2000 (Medical vehicles and their equipment - Road ambulances). Linde: Living healthcare

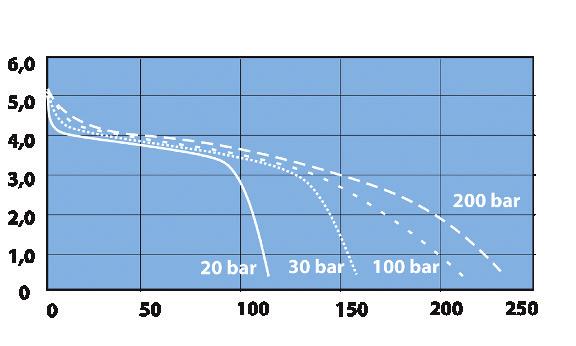

5 Regulator MediReg. Produktbeskrivning. 2 av 2 Flödeskurva för oxygen (P2=4,5 bar) Utloppstryck p2 [bar] Flöde Q [l/min] Artikelnummer MediReg P2 Gas FLM Slangnippel Snabbkoppling Inloppstätstycke Längd Inlopps anslutning MediReg II 4,5* O 2 +N 2 O Nej Nej Ja, SS Pinindex Pinindex MediReg II 4,5* O 2 Nej Nej Ja, SS W 21,8/35 mm** Handmutter *** MediReg II 4,5* O Ja Nej W 21,8/35 mm** Handmutter MediReg II 4,5* N 2 O Nej Nej Ja, SS G 3/8/45 mm Handmutter MediReg II 4,5* Luft Nej Nej Ja, SS G 5/8/55 mm Handmutter MediReg II 4,5* CO 2 Nej Nej Ja, SS W 27/60,5 mm Handmutter MediReg II DIN 4,5* O 2 Nej Nej Ja, DIN W 21,8/35 mm** Handmutter G3/8=Rak 3/8 gänga O 2 =Medicinsk oxygen P2= Reglerat tryck, utlopp N 2 O=Medicinsk lustgas FLM=Flödesmätare CO 2 =Medicinsk koldioxid SS= Svensk standard snabbkoppling i liter per minut O 2 +N 2 O=MEDIMIX DIN= Tysk standard snabbkoppling * Enligt standard EN ** Kort tätstycke, kan inte användas med befuktare och gasflaskor större än 10 liter. *** Regulator med flödesmätare Förbrukningsartiklar Art. Nr. Benämning O-ring EPDM för inloppsanslutning medicinsk oxygen och luft, före , 10 st O-ring EPDM för inloppsanslutning medicinsk oxygen och luft, efter , 10 st O-ring för inloppsanslutning medicinsk lustgas, 10 st O-ring för inloppsanslutning medicinsk koldioxid, 10 st Packning för 1 pinindex inlopp, alla gaser, 10 st Reservdelar Art. Nr. Benämning Slanganslutning 4-6 mm, G 3/8 Tillbehör Befuktare MediWet, G 3/ Inloppsnippel G3/8, utlopp UNF 9/16 - för anslutning av andra typer av befuktare AGA Gas AB Linde Healthcare, Lidingö Tel , MED-951 SE Produktbeskrivning: Date: 19/02/2014/ Rev.1 MEDIMIX är ett registrerat varumärke som tillhör The Linde Group.

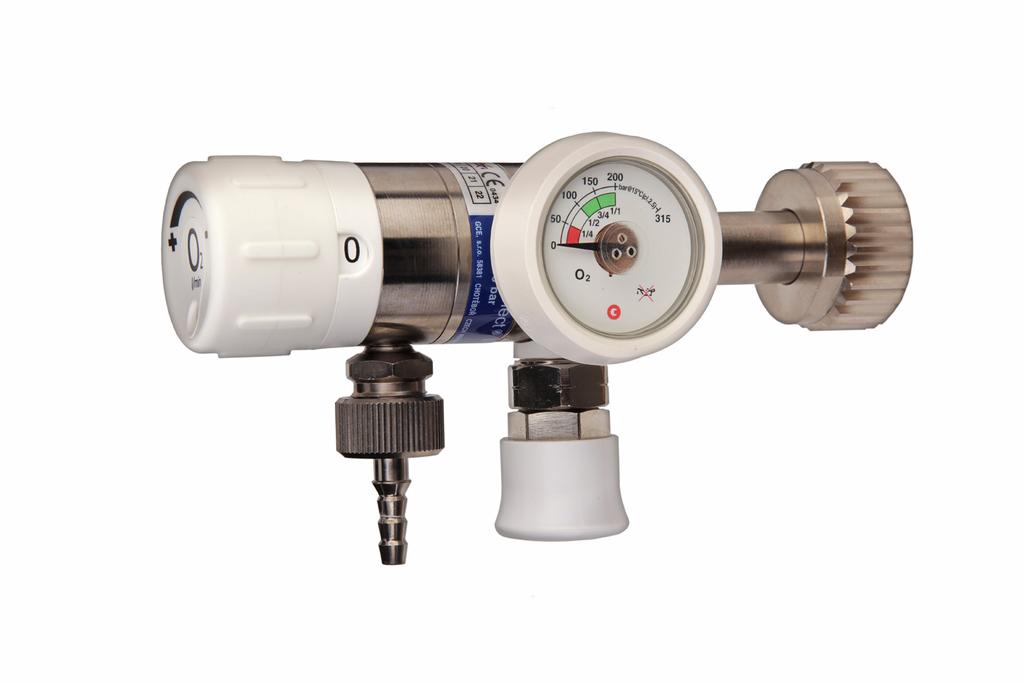

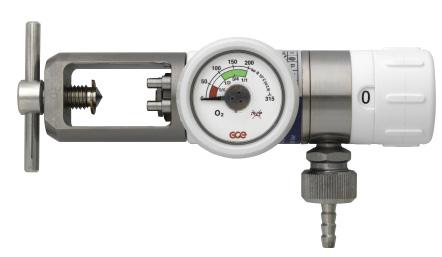

6 Regulator MediSelect. Produktbeskrivning. Produktbeskrivning Den nya generationen av högtrycksregulatorer för medicinska gaser har omfattande kombinationsmöjligheter för inlopps- och utloppsanslutningar. Den erbjuder flerfaldiga valmöjligheter för alla medicinska applikationer, från neonatal vård till resuscitation: De nya högtrycksregulatorerna finns i två grundutföranden, MediSelect samt även MediReg (se separat produktdatablad för MediReg ). Egenskaper Regulator med flödesväljare Roterbar manometer för bästa avläsningsmöjlighet Innovativ självcentrerande flödesväljarratt för enkel och exakt flödesinställning Kontinuerligt flöde, även om flödesväljareratten hamnar i ett mellanläge Det inställda värdet på flödesskalan kan avläsas både framifrån och från sidan Extra flödesinställningar på den traditionella 15 l/min varianten medger användning vid resuscitation 25 l/min och den extra 7 l/min är avsedda för nebulisation Utloppet är roterbart i en säkerhetsanordning som möjliggör en bättre orientering av näsgrimma eller oxygenmask mot patient (skyddar mot tilltrassling) Ergonomisk utformning och förnicklad yta av hög kvalitet gör den användarvänlig och lätt att rengöra Teknisk data Inlopps-/utloppstryck Upp till 200 bar / 4,5 bar (450 kpa) Flödesområden* 0-2 l/min 0-0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-1-1, l/min 0-0,25-0,5-0,75-1-1,5-2-2, l/min Inlopps-/utloppsanslutning Enligt standard / G3/8 Material Inloppstätstycke, regulatorhus och flödesreglering: Mattförnicklad mässing Kontrollratt Polyamid Dimensioner/Vikt Diameter: 37 mm Längd: 91 mm (utan inloppstätstycke) Vikt: 860 g Standarder Uppfyller Medical Devices Directive 93/42/EEC Class IIb Uppfyller standard EN (Pressure regulators for use with medical gases) and EN 1789:2000 (Medical vehicles and their equipment - Road ambulances). * Flödesnivåer vid 23 C och 101,3 kpa Linde: Living healthcare

7 Regulator MediSelect. Produktbeskrivning. 2 av 2 Flödeskurva för oxygen (P2=4,5 bar) Utloppstryck p2 [bar] Flöde Q [l/min] Artikelnummer MediSelect P2 Gas FLV Slangnippel Snabbkoppling Inloppstätstycke Längd Inloppsanslutning MediSelect II 4,5** O Ja Ja, SS W 21,8/55 mm Handmutter MediSelect II 4,5** O Ja Nej W 21,8/35 mm*** Handmutter MediSelect II 4,5** O Ja Nej W 21,8/35 mm*** Handmutter MediSelect II 4,5** O Ja Nej W 21,8/35 mm*** Handmutter MediSelect II 4,5** O Ja Nej W 21,8/55 mm Handmutter MediSelect II 4,5** O Ja Nej W 21,8/55 mm Handmutter MediSelect II 4,5** O Ja Nej Pin index Pin index MediSelect II 4,5** O Ja Ja, DIN W 21,8/55 mm Handmutter MediSelect II +Sugejektor 4,5** O Ja Ja, SS W 21,8/55 mm Handmutter G3/8=Rak 3/8 gänga O 2 =Medicinsk oxygen P2= Reglerat tryck, utlopp N 2 O=Medicinsk lustgas FLV= Flödesväljare flödesnivå CO 2 =Medicinsk koldioxid SS= Svensk standard snabbkoppling i liter per minut O 2 +N 2 O=MEDIMIX DIN= Tysk standard snabbkoppling ** Enligt standard EN *** Kort tätstycke, kan inte användas med befuktare och gasflaskor större än 10 liter. Förbrukningsartiklar O-ring EPDM för inloppsanslutning medicinsk oxygen och luft, före , 10 st O-ring EPDM för inloppsanslutning medicinsk oxygen och luft, efter , 10 st O-ring för inloppsanslutning medicinsk lustgas, 10 st O-ring för inloppsanslutning medicinsk koldioxid, 10 st Packning för 1 pinindex inlopp, alla gaser, 10 st Reservdelar Slanganslutning 4-6 mm, G 3/8 Tillbehör Art. Nr. Benämning Befuktare MediWet, G 3/ Inloppsnippel G3/8, utlopp UNF 9/16 - för anslutning av andra typer av befuktare AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1075 SE Produktbeskrivning: Date: 19/02/2014/ Rev.1 MEDIMIX är ett registrerat varumärke som tillhör The Linde Group.

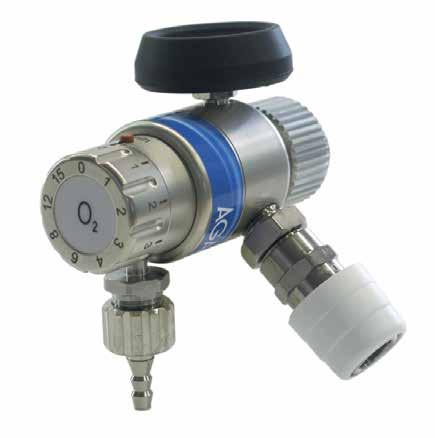

8 GLOOR BASIC & GLOOR VARIUS. Flaskregulatorer. Gloor BASIC. Gloor VARIUS. Produktbeskrivning Flaskregulatorerna GLOOR BASIC för medicinsk oxygen och medicinsk luft samt GLOOR VARIUS för medicinsk oxygen, är små väldesignade regulatorer av hög kvalitet. Regulatorerna finns med handmutter och 6-kantmutter för anslutning till gasflaska. GLOOR BASIC och GLOOR VARIUS är utrustad med snabbkopplingsuttag. GLOOR BASIC rekommenderas att användas i ambulanser. Regulatorerna är inte avsedda för reservgasförsörjning till tryckvakter. Underhåll Enheten skall genomgå full service vart sjätte år. Service får endast utföras av auktoriserad personal. Linde: Living healthcare

9 GLOOR BASIC & GLOOR VARIUS. Flaskregulatorer. 2 av 2 Teknisk data Klassificering Enhetsklass för EU guideline 93/42 EEC Annex IX: Klass IIb Standard EN ISO Inloppstryck Max 200 bar Utloppstryck 4,5 bar Slangsockel för gas utlopp 9/16 Flödeskapacitet Min. 55 l/min. genom snabbkopplingsuttaget. (300 l/min vid inloppstryck 200 bar) Gassort Medicinsk Oxygen & Medicinsk Luft Noggrannhet +/- 20%. Kalibrerad mot 450 kpa (4,5 bar). Flödesväljaren är mottryckskompenserade Flödesområden GLOOR VARIUS 0-5 l/min 0 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 GLOOR VARIUS 0-15 l/min 0 1,0 2,0 3,0 4,0 6,0 8,0 12,0 15,0 Artikelnummer GLOOR BASIC (Oxygen) med handmutter GLOOR BASIC (Oxygen) med 6-kantmutter GLOOR BASIC (Oxygen) med handmutter, långt anslutningsstycke GLOOR BASIC (Oxygen) med 6-kantmutter, långt anslutningsstycke GLOOR BASIC (Luft) med handmutter GLOOR BASIC (Luft) med 6-kantmutter GLOOR BASIC (Luft) med handmutter, långt anslutningsstycke GLOOR VARIUS (Oxygen) med handmutter, 4,5 bar / 0-5 l/min GLOOR VARIUS (Oxygen) med handmutter, 4,5 bar / 0-15 l/min GLOOR VARIUS (Oxygen) med 6-kantmutter, 4,5 bar / 0-15 l/min O-ring (svart) för handmutter Packning (vit) för 6-kantmutter AGA Gas AB Linde Healthcare, Lidingö Tel , MED Ver.3 FWD 14208

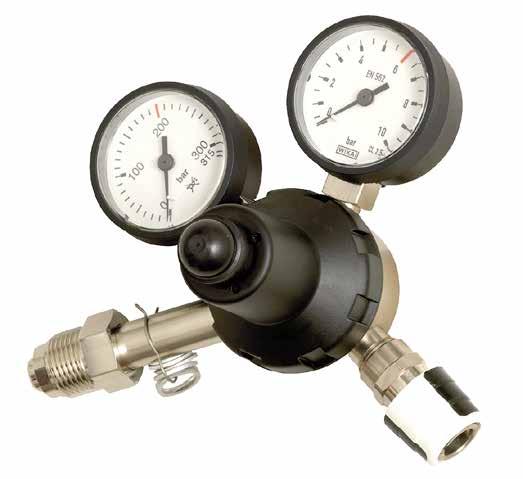

10 Varimed Gasflaskregulator. Produktbeskrivning. Produktbeskrivning Varimed är flaskregulatorer av enstegstyp och har ett mycket brett användningsområde. Regulatorerna används på reservflaskor för tryckvakten, till narkosapparater, transportkuvöser, ambulanser och liknande användningsområden. Varimed har två tydliga manometerar för avläsning av gasflaskans tryck och utgående tryck samt en snabbkoppling för anslutning av utrustning. Varimed bygger på senaste regleringstekniken och är en mycket driftsäker regulator. Teknisk data Gas Medicinsk oxygen, medicinsk luft, medicinsk lustgas Inloppstryck Medicinsk oxygen, medicinsk luft 200 bar Medicinsk lustgas 60 bar Utloppstryck Medicinsk oxygen 4,5 bar Medicinsk luft 5 bar Medicinsk lustgas 4 bar Flödeskapacitet Se flödeskurvor Inloppsanslutning Medicinsk oxygen W 21,8 1/14 Medicinsk luft G5/8 Medicinsk lustgas G3/8 Utloppsanslutning SS Material i hus Material i kåpa Vikt Klassificering CE-märkning Mässing, förnicklat Målad mazak 1,1 kg Klass IIb CE0434 Återvinning Produkten skall återvinnas enligt lokala föreskrifter. Linde: Living healthcare

11 Varimed Gasflaskregulator. Produktbeskrivning. 2 av 2 Artikelnummer Art. Nr. Gas Inloppsanslutning Inloppstätstycke Inlopp Oxygen handmutter 63 mm W 21,8 1/ Lustgas handmutter 60 mm G 3/ Oxygen mutter, långt tätstycke 69 mm W 21,8 1/ Lustgas mutter, långt tätstycke 47 mm G 3/ Luft mutter, långt tätstycke 83 mm G 5/ Oxygen mutter, kort tätstycke 34 mm W 21,8 1/ Luft mutter, kort tätstycke 47 mm G 5/8 Reservdelar Art. Nr. Gas Benämning För inloppsanslutning Oxygen Inlopp packning 10 st 6-kantmutter Lustgas Inlopp packning 10 st 6-kantmutter Luft Inlopp packning 10 st 6-kantmutter Oxygen O-ring 10 st Handmutter Lustgas O-ring 10 st Handmutter Flödeskurvor Flödeskarakteristik för Varimed vid P2=4 bar Flödeskarakteristik för Varimed vid P2=4,5 bar Flödeskarakteristik för Varimed vid P2=5 bar AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1210 SE Produktbeskrivning: Date:13/09/2012/ Rev.3 FWD 14163

12 MMR tvåstegsregulator för medicinskt bruk. Produktbeskrivning. Produktbeskrivning MMR är en tvåstegs flaskregulator vilket ger ett stabilt utloppstryck. Detta är möjligt genom att regulatorn automatiskt kompenserar för det gradvisa tryckfall som uppstår i en gasflaska när gasen används. Regulatorns konstruktion gör den lämplig för stora gasvolymer. Ett optimalt användningsområde för MMR är till den gasflaskreserv som används, via tryckvakten eller tryckövervakare vid ett eventuellt avbrott i gasförsörjningen. MMR ger det stabila och jämna tryck som är nödvändigt vid vissa medicinska gasapplikationer. Regulatorn finns för medicinsk luft, medicinsk oxygen och instrumentluft och har ett förinställt arbetstryck. En säkerhetsventil skyddar utrustningen från eventuellt övertryck. MMR är en produkt med mycket hög teknisk prestanda och driftssäkerhet. Teknisk data Vikt ca 2400 g Kapacitet ca 30 m 3 /h vid P1=200 bar(20000 kpa) och P2=5 bar(500 kpa) och tryckfall=0,3 bar Utlopp enligt standard SS Återvinning Produkten skall återvinnas enligt lokala föreskrifter. Linde: Living healthcare

13 MMR tvåstegsregulator för medicinskt bruk. Produktbeskrivning. 2 av 2 Artikelnummer Utloppstryck P2 Inlopp Utlopp MMR för medicinsk oxygen 4,5 bar W 21,8 1/14 G 3/ MMR för medicinsk luft 5 bar G 5/8 G 3/ MMR för instrumentluft 8 bar G 5/8 G 3/8 Förbrukningsvaror Art. Nr. Benämning Packning (Al) för medicinsk oxygen, medicinsk luft och instrumentluft, 100 st Packning MMR/VARIMED oxygen, 10 st Kapacitetsnivå P2 Bar P4 Vid Tryckfall - 0,3 bar P2 = 4,5 Bar Q=ca. 30 Nm 3 /h P2 = 5 Bar Q=ca. 30 Nm 3 /h P4 = Q=0 Nm 3 /h P1 Bar Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården och dess patienter. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö, Sweden Tel , MED-1214 SE Produktbeskrivning: Date: 19/12/2012/ Rev.1

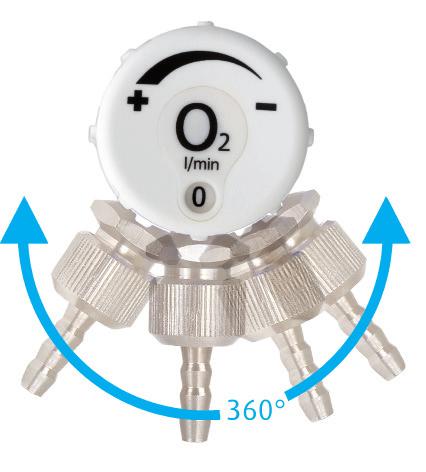

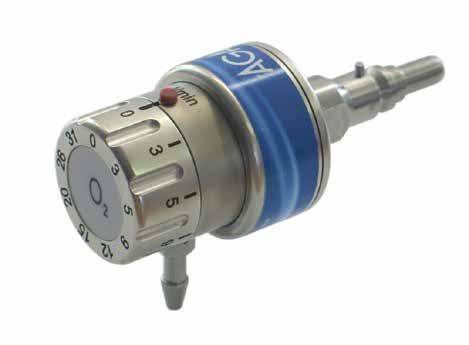

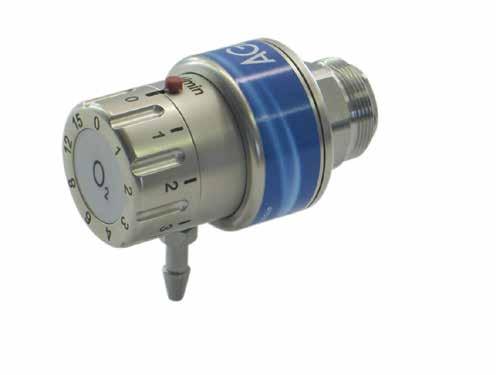

14 Flödesväljare MediFlow Ultra II. Produktbeskrivning. Produktbeskrivning Flödesväljare från Linde Healthcare för medicinsk oxygen gör det lätt för användaren att fullt ut kontrollera syrgasbehandlingen. De har dessutom en robust och tålig konstruktion. I varje flödesväljare sitter en inbyggd regulator vilket ger ett stabilt och exakt flöde, oberoende av det inkommande trycket ( kpa, 2,8 till 8 bar). Flödesväljarna har ett greppvänligt inställningsvred och ett tydligt avläsningsfönster som gör det enkelt att ställa in olika flöden av oxygen. De har en förbättrad funktion vid val av flöde som garanterar ett kontinuerligt flöde till patienten, även om inställningsvredet mot all förmodan skulle hamna mellan två flödesinställningar. Avläsningsfönstret gör det lätt att läsa av flödet både från sidan och framifrån. Flödesväljarna har som en extra säkerhetsfunktion, vridbar slangnippel (360 ) vilket hindrar slangen från att vrida sig. Flödesväljarna finns i utförande med snabbkoppling, påmonterad klove eller slitsfäste för skenmontage. Flödesväljare för klove och slits levereras med 1 m slang påmonterad och snabbkoppling, rak eller vinklad. Tre områden av justerbart flöde täcker behovet för de flesta typer av behandling med medicinsk oxygen: 0-2, 0-6 och 0-25 l/min. Flödesväljarnas egenskaper är baserad på standarden EN ISO Återvinning Produkten skall återvinnas enligt lokala föreskrifter. Linde: Living healthcare

15 Flödesväljare MediFlow Ultra II. Produktbeskrivning. 2 av 2 Teknisk data Gas Tryckområde inlopp Medicinsk oxygen 2,8-8 bar Max utloppstryck 2,1 bar utan flöde Flödesområden 0-2 l/min (0-0,1-0,2-0,3-0,4-0,5-0,6-0,7-0,8-1-1,5-2) 0-6 l/min (0-0,25-0,5-0,75-1-1,5-2-2, ) 0-25 l/min ( ) Material i hus Förnicklad mässing Reglerratt O-ringar Filter Dimensioner Standarder Klassificering Polyamid EPDM Sintrad brons och rostfritt stål Diameter 37 mm Längd 71 mm (utan inloppstätstycke) Vikt 347 g (321407) Uppfyller medicintekniska direktivet 93/42/EEC. Uppfyller EN Uppfyller Standard EN 1789:2000 Klass IIa Artikelnummer Flödesväljare MediFlow Ultra II med snabbkoppling Art. Nr. Flöde (liter/min) Flödesväljare MediFlow Ultra II med klove med 1,0 m monterad slang 6/11 mm Art. Nr. Flöde (liter/min) Snabbkoppling Infästning rak klove SS rak klove EU rak klove SS rak klove EU vinklad klove SS vinklad klove EU vinklad klove SS vinklad klove EU Flödesväljare MediFlow Ultra II med slitsfäste med 1,0 m monterad slang 6/11 mm Art. Nr. Flöde (liter/min) Snabbkoppling rak rak vinklad vinklad AGA Gas AB Linde Healthcare, Lidingö Tel , MED-950 Ver.2 SE Produktbeskrivning: Date: 19/03/2014/ Rev.1

16 Microdial Lågflödesväljare. Produktbeskrivning. Produktbeskrivning Microdial Lågflödesväljare erbjuder ett enkelt och kostnadseffektiv sätt att noga kontrollera flödet av oxygen till för tidigt födda barn som kräver extremt låg volym (< 0,1 l/min) av oxygen. Microdial Lågflödesväljare är utformad för att tillhandahålla oxygen i tolv förinställda steg. Flödesväljaren kan kopplas till en oxygenflaska med lågt tryck eller det centrala gassystemet. Microdial Lågflödesväljare har en mindre slangsockel utformad för att passa t ex en oxygengrimma eller en förlängningsslang. Den har också en inbyggd tryckregulator för att garantera ett stabilt flöde vid varierande ingående tryck Teknisk data Microdial Lågflödesväljare Nominellt inloppstryck Inloppstryck Flödessteg (liter/minut) Noggrannhet 1) Varierande inloppstryck, tryckområdet 2,8 10 bar 2) Varierande mottryck Temperaturområde för bruk, transport och lagring Inloppsfilter Extrafilter Garanti Serviceintervall Standarder 4 bar 2,8 10 bar Range A: 0,02; 0,03; 0,05; 0,08; 0,12; 0,20; 0,30; 0,50; 0,75; 1,0; 3,0 Range E: 0,01; 0,02; 0,03; 0,04; 0,05; 0,06; 0,07; 0,08; 0,09; 0,10; 1,0 Mindre än 3 % (typiskt 2 %) av inställt värde vid ±1 bar variation av normalt inloppstryck och mindre än 12 % variation av inställt värde. Mindre än 1 % av avläst värde upp till 0,05 bar (50 cm H2O) mottryck. 20 C till +60 C 40 μm 5 μm 1 år 2 år Uppfyller Medical Devices Directive 93/42/EEC Linde: Living healthcare

17 Microdial Lågflödesväljare. Produktbeskrivning. 2 av 2 Artikelnummer Microdial Lågflödesväljare, Range A, AGA, Barb Microdial Lågflödesväljare, Range E, AGA, Barb Microdial Lågflödesväljare DISS Conversion adapter (tillbehör för att kunna använda flödesväljaren med befuktarflaska) Vänd dig till oss Linde Healthcare jobbar för att ständigt utveckla produkter och tjänster för sjukvården och dess patienter. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering samt användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1162 SE ver 2, FWD 14163

18 Gloor Jetflow. Flödesväljare. GLOOR JETFLOW (snabbkoppling). GLOOR JETFLOW (gänganslutning). Produktbeskrivning Underhåll Flödesväljare GLOOR JETFLOW finns som standard för medicinsk oxygen. Flödesväljarna levereras med snabbkoppling som passar i gasuttag för medicinsk oxygen och med gänganslutning för montering i ambulans. Enheten skall genomgå full service vart sjätte år. Service får endast utföras av auktoriserad personal. Teknisk data Klassificering Enhetsklass för EU guideline 93/42 EEC Annex IX: Klass IIb Standard EN ISO Typ av konstruktion Flödeskontroll med flödesväljare Försörjningstryck 4,5 + 0,2 bar Noggrannhet +/- 20%. Kalibrerad mot 450 kpa (4,5 bar). Flödesväljarna är mottryckskompenserade Flödesomåden GLOOR JETFLOW 0-5 l/min 0 0,5 1,0 1,5 2,0 2,5 3,0 4,0 5,0 GLOOR JETFLOW 0-15 l/min 0 1,0 2,0 3,0 4,0 6,0 8,0 12,0 15,0 GLOOR JETFLOW 0-31 l/min 0 3,0 5,0 9,0 12,0 15,0 20,0 26,0 31,00 GLOOR JETFLOW 1-31 l/min 0 1,0 3,0 5,0 10,0 15,0 20,0 26,0 31,0 Artikelnummer GLOOR JETFLOW 0-5 l/min med snabbkoppling GLOOR JETFLOW 0-15 l/min med snabbkoppling GLOOR JETFLOW 0-31 l/min med snabbkoppling GLOOR JETFLOW 1-31 l/min med snabbkoppling GLOOR JETFLOW 0-15 l/min för montering i ambulans GLOOR JETFLOW 0-31 l/min för montering i ambulans Linde: Living healthcare AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1144 SE Ver.2 SE FWD 14208

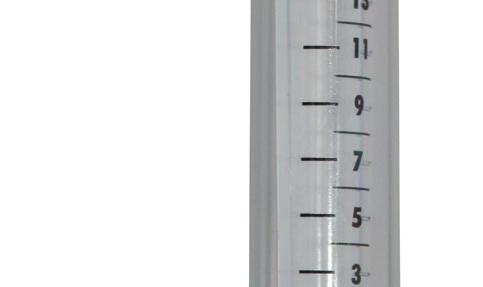

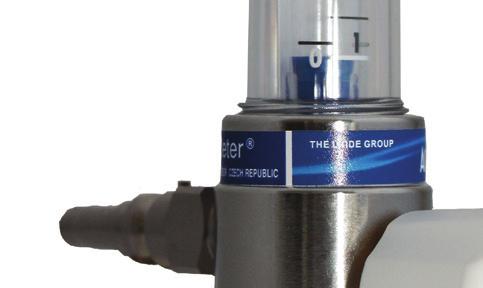

19 MediMeter Flödesmätare. Produktbeskrivning. MediMeter är en flödesmätare som är avsedd att reglera och mäta flödet av medicinsk oxygen och medicinsk luft som doseras till patient. Fördelar Teknisk data Den plana ytan på flytkroppen ger användaren ett säkert och lättavläst värde på flödet Ergonomisk design, enkel rengöring Finns med snabbkopplingshane och för montering på skena med slanganslutning. Mjukstängande mekanism Enkel avläsning av flödesvärden För trycksatta gaser Medicinsk oxygen, medicinsk luft Flödesområde 0-5 lpm, 0-15 lpm Inloppstryck 4.5 bar Anslutning inlopp Snabbkopplingshane Nordisk standard Anslutning utlopp G3/8 med slangnippel Material hus Förnicklad mässing O-ringar EPDM Plastdetaljer Polykarbonat Dimensioner hus Bredd 32 mm Höjd 160 mm Djup 60 mm Vikt 280 g (utan anslutning) Temperaturer Lagring: - 30 C to + 60 C Användning: - 20 C to + 60 C Försäkran om överensstämmelse Klassning CE - märkning Produkten överensstämmer med Medicintekniska Direktivet 93/42/EEC och med Europastandarden EN (Flödesmätare för anslutning till gasuttag för medicinska gaser) Klass IIa CE0434 Linde: Living healthcare

20 MediMeter Flowmeter. Produktbeskrivning. 2 av 2 Artikelnummer Flödesmätare med snabbkopplingshane (Nordisk standard) Art. Nr. Gas Flöde (l/min) Inloppstryck (bar) Inlopp Utlopp Oxygen 0-5 4,5 Snabbkopplingshane G 3/ Med luft ,5 Snabbkopplingshane G 3/ Oxygen ,5 Snabbkopplingshane G 3/8 Flödesmätare med 1 meter slang och snabbkoppling hane (Nordisk standard) Art. Nr. Gas Flöde (l/min) Inloppstryck (bar) Infästning Inlopp Utlopp Oxygen 0-5 4,5 Slitsplatta Vinklad G 3/ Oxygen 0-5 4,5 Slitsplatta Rak G 3/ Oxygen 0-5 4,5 Klove SS Vinklad G 3/ Oxygen 0-5 4,5 Klove EU Vinklad G 3/ Oxygen 0-5 4,5 Klove SS Rak G 3/ Oxygen ,5 Slitsplatta Vinklad G 3/ Oxygen ,5 Slitsplatta Rak G 3/ Oxygen ,5 Klove SS Rak G 3/ Oxygen ,5 Klove SS Vinklad G 3/ Med luft ,5 Slitsplatta Vinklad G 3/ Med luft ,5 Slitsplatta Rak G 3/ Med luft ,5 Klove SS Vinklad G 3/ Med luft ,5 Klove EU Vinklad G 3/ Med luft ,5 Klove SS Rak G 3/8 Reservdelar Art. Nr. Beskrivning Ytterrör (10 st) Slangnippel G3/8 + o-ring (10 st) O-ring under ytterrör (20 st) Vänd dig till oss Tillbehör - BEFUKTARE Art. Nr. Beskrivning Anslutning MediWet C G3/8 Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av The Linde Group som finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1107 SE ver Produktbeskrivning: Date: 01/10/2015/ Rev.3

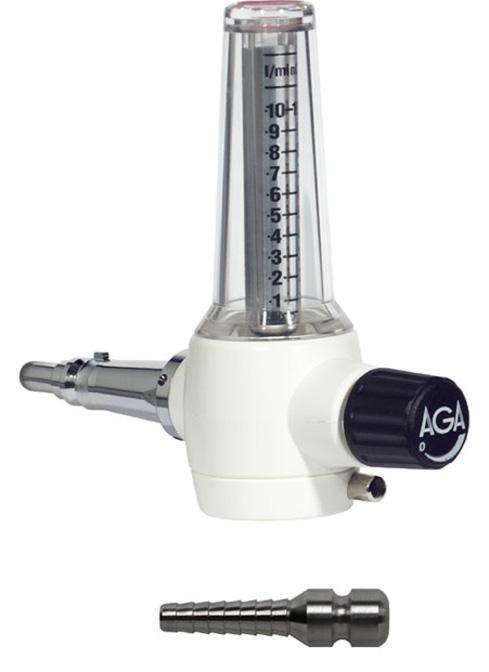

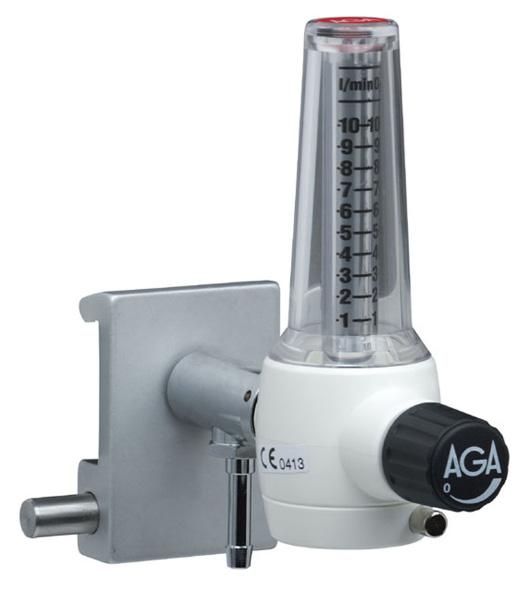

21 Flödesmätare MC 315. Produktbeskrivning. Produktbeskrivning MC 315 är en flödesmätare som är avsedd för att reglera och mäta flödet av medicinsk oxygen och medicinsk luft som doseras till patient. Flödesmätaren är mottryckskompenserad, vilket innebär att skalan visar verkligt flöde oavsett variation i mottryck. Ett fast monterat sintrat filter hindrar partiklar att tränga in i flödesmätaren. Flödesmätaren levereras med slitsfäste eller klove för montering på väggskena eller med snabbkoppling som passar i gasuttaget. Slangsockel medföljer. Snabbkopplingen på flödesmätaren gör det enkelt att ansluta en befuktarflaska. MC 315 är en mycket driftsäker produkt. Teknisk data Tolerans för flödesmätare 0-15 liter/min Kalibrerad mot Flödesmätarna är mottryckskompenserade Max tryck Flödesområde Anslutning inlopp Försäkran om överensstämmelse Klassning +/- 10 % av inställt värde gäller för flöden mellan % av full skalla eller +/- 0,5 liter/min 450 kpa (4,5 bar) kpa (10 bar) 0-3 lpm; 0-10 lpm; 0-15 lpm Snabbkopplingshane Nordisk standard Produkten överensstämmer med Medicintekniska Direktivet 93/42/EEC och med EN (Flödesmätare för ansluting till gasuttan för medicinska gaser) Klass IIa CE-märkning CE 0434 Linde: Living healthcare

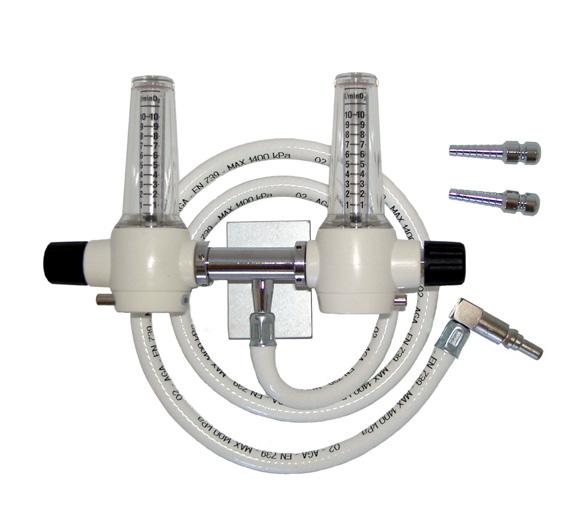

22 Flödesmätare MC 315. Produktbeskrivning. 2 av 3 Artikelnummer Flödesmätare med snabbkoppling (för montering direkt i vägguttaget) Medicinsk oxygen liter/min liter/min liter/min (dubbel) liter/min Medicinsk luft liter/min liter/min Flödesmätare MC 315 med monterad klove (med 1,0 m slang och snabbkopplinghandel) Medicinsk oxygen med rak snabbkoppling för 6/11 mm slang liter/min liter/min liter/min Medicinsk oxygen med vinklad snabbkoppling för 6/11 mm slang liter/min liter/min liter/min Flödesmätare MC 315 med slitsfäste och monterad slang (1,0 m slang och snabbkopplingshandel) Medicinsk oxygen rak snabbkoppling för 6/11 mm slang liter/min liter/min liter/min liter/min (dubbel) liter/min (dubbel) Medicinsk oxygen vinklad snabbkoppling för 6/11 mm slang liter/min liter/min liter/min liter/min (dubbel) liter/min (dubbel) Medicinsk luft vinklad snabbkoppling för 8/14 mm slang liter/min liter/min liter/min (dubbel) liter/min (dubbel) Medicinsk luft rak snabbkoppling för 8/14 mm slang liter/min liter/min liter/min (dubbel) liter/min (dubbel)

23 Flödesmätare MC 315. Produktbeskrivning. 3 av 3 Tillbehör Art. Nr. Benämning Befuktarflaska MediWet 200 ml med snabbkoppling Slangsockel med snabbkoppling (10-pack) Övergångsnippel för anslutning av andra typer av befuktarflaskor, INV R 3/8 till UTV 9/ Övergångsnippel för anslutning av andra typer av befuktarflaskor, snabbkoppling - UTV 9/ Övergångsnippel för anslutning av andra typer av befuktarflaskor, snabbkoppling - UTV R 3/8 Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av The Linde Group och vi finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Telefon , MED-1219 SE Produktbeskrivning: Date: 04/04/2014/ Rev.1

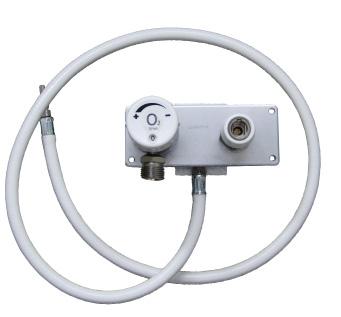

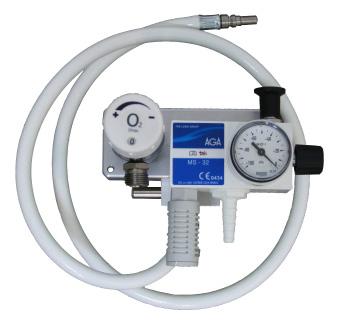

24 Kombiblock flödesväljare. Produktbeskrivning. Flödesväljare och snabbkopplingshondel, rak snabbkoppling Flödesväljare och sugejektor (horisontell), rak snabbkoppling Produktbeskrivning Kombiblock finns i fyra olika modeller. Två med flödesväljare och ejektorsug. En med flödesväljare och snabbkoppling och en med bara flödesväljare. Modellen med flödesväljare och ejektorsug levereras med antingen horisontell eller vertikal montering. Flödesväljarens greppvänliga inställningsratt och det tydliga avläsningsfönstret gör det enkelt att ställa in ordinerade oxygenflöden. Sugejektorn har en av/på knapp som håller kvar det inställda undertrycket från gång till gång. Undertrycket är enkelt att reglera och kan avläsas på den tydliga frontmonterade vakuumetern. Tre av Kombiblocken kan monteras direkt på väggen, väggskena/väggfäste eller på Linde Healthcares gasflaskhållare. Enheten som består av endast en flödesväljare (singel) finns endast för väggmontering som standard. Teknisk data Gas Medicinsk oxygen Kalibreringstryck/ max tryck 450 kpa (4.5 bar) Vikt 850 g Mått flödesväljare/sugejektor, vertikal (L D H) Mått flödesväljare/sugejektor, horisontell (L D H) Återvinning Produkten skall återvinnas enligt lokala föreskrifter. Linde: Living healthcare

25 Kombiblock Flödesväljare. Produktbeskrivning. 2 av 2 Artikelnummer Kombiblock med slitsfäste, 1,0 m slang 6/11 mm Art. Nr. Benämning Flödesväljare och sugejektor (vertikal), rak snabbkoppling Flödesväljare och snabbkopplingshondel, vinklad snabbkoppling Flödesväljare och sugejektor (vertikal), vinklad snabbkoppling Flödesväljare och sugejektor (horisontell), vinklad snabbkoppling Kombiblock med monterad klove, 1,0 m slang 6/11 mm Art. Nr. Benämning Flödesväljare och sugejektor (vertikal), rak snabbkoppling Flödesväljare och sugejektor (horisontell), rak snabbkoppling Flexi Unit Singel. Flödesväljare 0-25 liter/minut, 4,5 bar, fönster upp Art. Nr. Benämning Medicinsk oxygen, väggmontage Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1004 SE Produktbeskrivning Date: 04/04/2014/ Rev.2

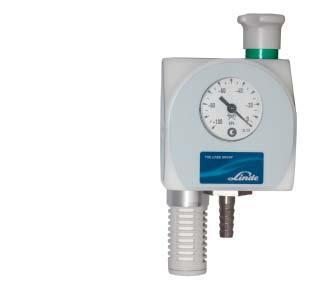

26 MediEject II. Produktbeskrivning. Produktbeskrivning Återvinning Linde Healthcares sugejektor, MediEject II är utvecklad för alla situationer. Genom att arbeta med hygienisk design är ytor släta och lätta att hålla rena samt att manometern är täckt och integrerad i produkten. MediEject II är kompakt och konstruerad för att minimera drivgaskonsumtion och ljudnivå för att minska kostnader och förbättra arbetsmiljön för användaren. Tydlig markering av gaser och visuell indikation om produkten är på eller av förenklar användandet. MediEject II har en robust design där känsliga delar har förstärkts och produkten är underhållsfri under hela livslängden på 10 år. Produkten skall återvinnas enligt lokala föreskrifter. Teknisk data Drivgas O2, Medicinsk luft Inloppstryck 4-5 bar Max. vakuum 0,8 bar Max. gaskonsumtion 25 lpm (vid inloppstryck 4 bar) Fritt sugflöde 25 lpm (vid inloppstryck 4 bar) Ljudnivå 35/45 db Utloppsanslutning Slangnippel - diameter 6 mm Total bredd 70 mm *Djup 52 mm Max. höjd 150 mm * Bara sugejektorn utan platta/klove/koppling Linde: Living healthcare

27 MediEject II. Produktbeskrivning. 2 av 2 Artikelnummer Art. Nr. Gas Slang Slanglängd Koppling Snabbkoppling Vägganslutning Oxygen/Med luft N/A N/A Rak Oxygen/Med luft Koppling Oxygen Vit 1,0 m Rak Oxygen T-slits Oxygen Vit 1,0 m Rak Oxygen Klove Uni Oxygen Vit 1,0 m 90 Vinklad Oxygen T-slits Oxygen Vit 1,0 m 90 Vinklad Oxygen Klove Uni Oxygen Vit 1,0 m 90 Vinklad Oxygen Ingen Med luft Svart/Vit 1,0 m Rak Med luft T-slits Med luft Svart/Vit 1,0 m Rak Med luft Klove Uni Med luft Svart/Vit 1,0 m 90 Vinklad Med luft T-slits Med luft Svart/Vit 1,0 m 90 Vinklad Med luft Klove Uni Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering samt användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav ochstandarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group som finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1425 SE Produktbeskrivning: Datum: 23/11/2016/ Rev.1

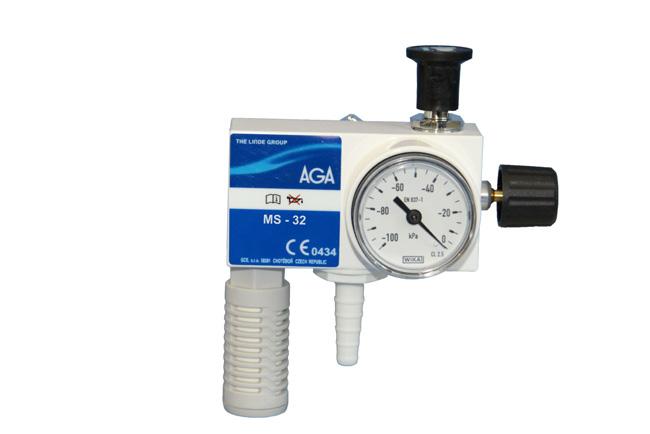

28 Sugejektorer. Produktbeskrivning. Produktbeskrivning Återvinning Linde Healthcares sugejektorer levereras med slitsfäste, med snabbkoppling som passar i gasuttaget eller med påmonterad klove. Sugeffekten är lätt att reglera med hjälp av en nålventil. Undertrycket kan tydligt avläsas på den frontmonterade vakuummetern. Sugejektorn har ett till/från reglage som behåller det inställda undertrycket från gång till gång. Linde Healthcare sugejektor har mycket låg ljudnivå. Produkten skall återvinnas enligt lokala föreskrifter. Teknisk data Max sugeffekt Kapacitet Max drivgasförbrukning -80 kpa (-0,8 bar) >25 l/min 38 l/min Artikelnummer Sugejektor med slitsfäste och slangsockel Sugejektor MS-33 för 6/11 mm slang, medicinsk oxygen Sugejektor MS-33 för 8/14 mm slang, medicinsk luft Sugejektor med snabbkoppling för montering i gasuttag Sugejektor MS-32 för medicinsk luft/medicinsk oxygen Sugejektor med monterad klove och slang nippel för slang 6/11 mm Sugejektor medicinsk oxygen, MS 33 med monterad klove Linde: Living healthcare

29 Sugejektorer. Produktbeskrivning. 2 av 2 Sugejektor med slitsfäste Sugejektor med monterad slang 1,0 meter och vinklad snabbkopplingshandel Medicinsk oxygen, slang 6/ Medicinsk luft, slang 8/14 Sugejektor med monterad slang 1,0 meter och rak snabbkopplingshandel Medicinsk oxygen, slang 6/ Medicinsk luft, slang 8/14 Sugejektor med klove Sugejektor med monterad slang 1,0 meter och vinklad snabbkopplingshandel Infästning Medicinsk oxygen, slang 6/11 Klove SS Medicinsk oxygen, slang 6/11 Klove EU Medicinsk luft, slang 8/14 Klove SS Medicinsk luft, slang 8/14 Klove EU Sugejektor med monterad slang 1,0 meter och rak snabbkopplingshandel Medicinsk oxygen, slang 6/ Medicinsk luft, slang 8/14 Tillbehör Ljuddämpare till sugejektor MS 32 - MS 33 Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av The Linde Group som finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1069 SE Produktbeskrivning: Date: 13/09/2012/ Rev.1

30 Sugbehållare och kateterkoger. Produktbeskrivning. Produktbeskrivning Linde Healthcares flergångssystem för uppsamling av sekret består av behållare med lock och har en inbyggd överströmningsventil. Behållarna finns i tre storlekar: 0,5 liter samt 1 och 2 liter. Produkterna överensstämmer med EN ISO En kateterkoger används för att förvara katetrar i. Kateterkogern kan fästas direkt i ett T-slitsfäste eller fästas på skena i kombination med en klove med T-slits Återvinning Produkten skall återvinnas enligt lokala föreskrifter. Sugbehållare flergångssystem Medicollect 0,5 liter utan slits Hållare i metall för sugflaska 0,5 liter Rengöring: Lock och burkar rengörs i spoldesinfektorn. Bakteriefilter hanteras och appliceras separat Medicollect liter med slits Rengöring: Lock och burkar rengörs i spoldesinfektorn. Bakteriefilter hanteras och appliceras separat Medicollect liter med slits Rengöring: Lock och burkar rengörs i spoldesinfektorn. Bakteriefilter hanteras och appliceras separat. Kateterkoger Kateterkoger med slits Rengöring: Koger rengörs i spoldesinfektorn. Linde: Living healthcare

31 Sugbehållare och kateterkoger. Produktbeskrivning. 2 av 4 Tillbehör till sugbehållare och kateterkoger För IVA/MSS - och IVA/UNI-väggskena Klove Fix med T-slits mm Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel. För IVA/MSS - och IVA/UNI-väggskena Klove Universal mm Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel. För EU skena EU Klove Fix med T-slits mm Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel Enkelslitsfäste för vägg Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel Treslitsfäste för vägg Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel Slanghållare för UNI/MSS- väggskena Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel Silikonslang 6/12-25 meter Silikonslang 6/12-10 meter Silikonslang 6/12-5 meter Art. Nr. Benämning Bakteriefilter till Medicollect 10 st

32 Sugbehållare och kateterkoger. Produktbeskrivning. 3 av 4 Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group som finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1223 SE Produktbeskrivning: Date:28/05/2014/ Rev.1

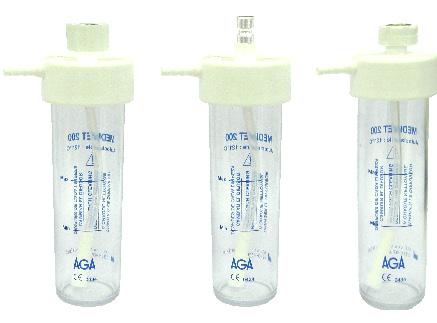

33 MediWet Befuktarflaska. Produktbeskrivning. Produktbeskrivning Befuktarflaskan för oxygenterapi ökar den relativa fuktigheten hos medicinsk oxygen som tillförs patienten; denna medicinska gas saknar normalt tillräcklig fukthalt för att tolereras fysiologiskt. Behållaren är tillverkad av polykarbonat, locket med inloppsadapter av polypropylen och inloppsanslutningen av polypropylen + förnicklad mässing. Befuktaren för oxygenterapi är autoklaverbar vid 121 C (15 min). Teknisk data Invändig volym Höjd Diameter Bredd med inloppsadapter Vikt 200 ml 190 ml 57 mm 67 mm 70 g Artikelnummer Art. Nr. Anslutning inlopp Anslutning utlopp /16 UNF Ø G3/8 Ø Snabbkoppling MC315 Ø 5-9 Reservdelar Art. Nr. Beskrivning Silikonslang 10 st Silikonslang + diffusor 10 st Diffusor 10 st Packning 10 st (under lock) O-ring G3/8 inlopp 10 st O-ring 9/16 UNF inlopp 10 st Återvinning Produkten skall återvinnas enligt lokala bestämmelser. Linde: Living healthcare

34 MediWet Befuktarflaska. Produktbeskrivning. 2 av 2 Vänd dig till oss Linde Healthcare jobbar för att ständigt utveckla produkter och tjänster för sjukvården och dess patienter. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering samt användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1194 SE Produktbeskrivning: Date: 19/12/2012/ Rev.1

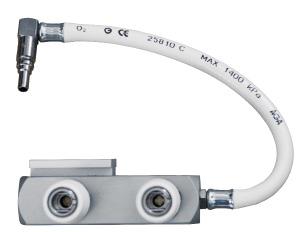

35 Dubbeluttag. Produktbeskrivning. Dubbeluttag med slitsfäste. Dubbeluttag med monterad klove. Vertikalt dubbeluttag med slitsfäste. Produktbeskrivning Återvinning Dubbeluttaget har ett inlopp för specifik gas och två utlopp. Utloppsanslutningarna är gasspecifika snabbkopplingar enligt SS Dubbeluttaget skall installeras nära arbetsområdet där gasen skall användas. Detta gör det lättare och mer flexibelt att ansluta lämplig utrustning. Anslutning till dubbeluttag görs via slang. Produkten skall återvinnas enligt lokala föreskrifter. Artikelnummer Dubbeluttag med slitsfäste 1.0 meter slang och vinklad snabbkoppling Art. Nr. Beskrivning Medicinsk oxygen Medicinsk lustgas Medicinsk luft Dubbeluttag med monterad klove 1.0 meter slang och vinklad snabbkoppling Art. Nr. Beskrivning Medicinsk oxygen Medicinsk lustgas Medicinsk luft Linde: Living healthcare

36 Dubbeluttag. Produktbeskrivning. 2 av 2 Vertikalt dubbeluttag med slitsfäste 250 mm slang och vinklad snabbkoppling Art. Nr. Beskrivning Medicinsk oxygen Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1225 SE ver Produktbeskrivning: Date: 04/04/2014/ Rev.2

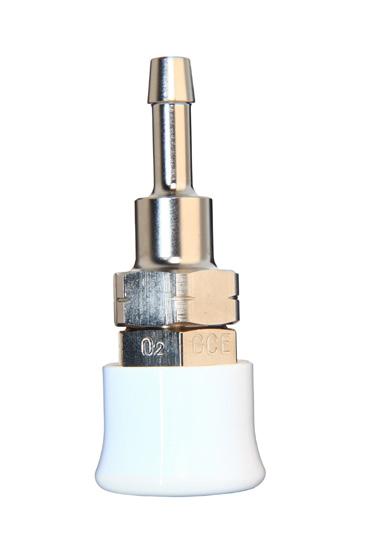

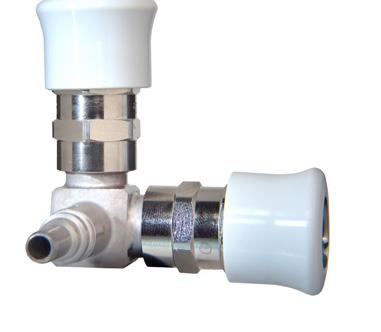

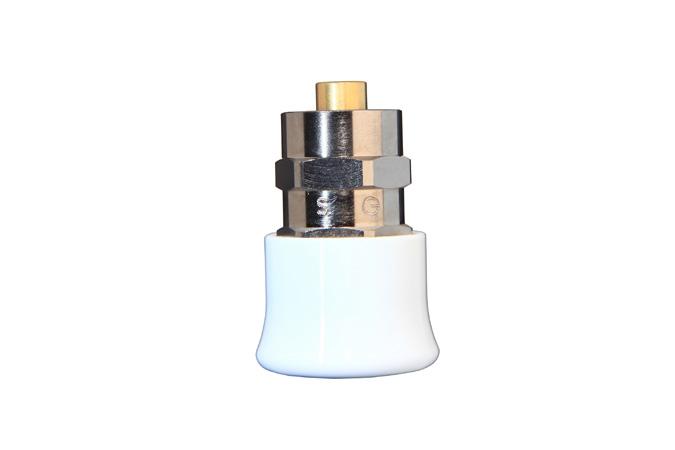

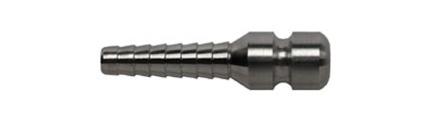

37 Snabbkopplingar. Produktbeskrivning. Produktbeskrivning Återvinning Artikelnummer Linde Healthcare har ett komplett sortiment av snabbkopplingar för medicinska gaser. Snabbkopplingarna som består av en handel och en hondel är konstruerade så att ingen förväxling kan ske mellan olika gassorter. Hondelarnas färgmärkning stämmer överrens med gällande standard för medicinska gaser. Produkten skall återvinnas enligt lokala föreskrifter. Slangsockel med överfallsmutter Gänga Slang Medicinsk oxygen G3/8 6/11 mm Medicinsk lustgas G3/8 LH 6/11 mm Medicinsk luft G3/8 8/14 mm Instrumentluft M18 8/14 mm Snabbkopplingshondel Artikelnummer Hondelarnas färgmärkning överensstämmer med gällande standard för medicinska gaser. Snabbkopplingshondel med slangsockel Slang Medicinsk oxygen 4/8 mm Medicinsk oxygen 6/11 mm Medicinsk lustgas 6/11 mm MEDIMIX 6/11 mm Medicinsk luft 8/14 mm Medicinteknisk koldioxid 6/11 mm Blandgas MIX A 6/11 mm Blandgas MIX T 6/11 mm Instrumentluft 8/14 mm Vakuum 10/15 mm Gasutlopp 12/17 mm Snabbkopplingshondel med gänganslutning Gänga Medicinsk oxygen G3/ Medicinsk lustgas G3/8 LH MEDIMIX M18x1,5 LH Medicinsk luft G3/ Medicinteknisk koldioxid G3/ Nitrogen G3/ Instrumentluft G3/ Vakuum G3/ Gasutlopp G3/8 Grenkoppling för montering i gasuttag Medicinsk oxygen 90 grader Y-koppling Linde: Living healthcare

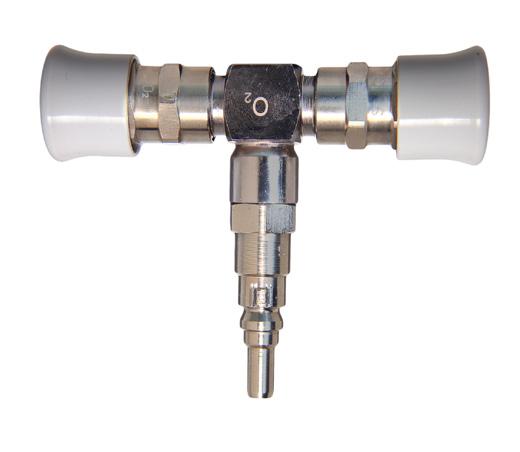

38 Snabbkopplingar. Produktbeskrivning. 2 av 2 T-koppling för montering i gasuttag Medicinsk oxygen Medicinsk luft Snabbkopplingshandel rak Slang Medicinsk oxygen 4/8 mm Medicinsk oxygen 6/11 mm Medicinsk lustgas 6/11 mm Medicinsk luft 8/14 mm Nitrogen 6/11 mm Medicinteknisk koldioxid 6/11 mm Vakuum 10/15 mm Gasutlopp 12/17 mm Blandgas MIX A 6/11 mm Blandgas MIX T 6/11 mm Instrumentluft 8/14 mm MEDIMIX 6/11 mm Snabbkopplingshandel vinklad Slang Medicinsk oxygen 4/8 mm Medicinsk oxygen 6/11 mm Medicinsk lustgas 6/11 mm Medicinsk luft 8/14 mm Vakuum 10/15 mm Gasutlopp 12/17 mm Instrumentluft 8/14 mm Snabbkopplingshandel rak med backventil. Vid frigöring - släpper långsamt ut gas ur slangen Slang Instrumentluft 8/14 mm Medicinsk luft 8/14 mm Instrumentluft, 10st 8/14 mm Medicinsk luft, 10st 8/14 mm Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering samt användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1224 SE Produktbeskrivning: Date: 19/09/2012/ Rev.2

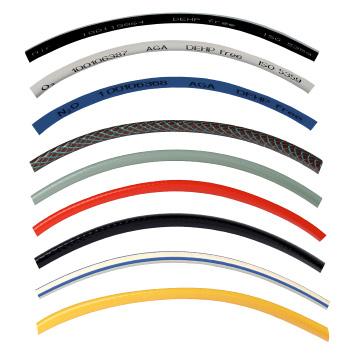

39 Lågtrycksslangar för medicinskt bruk. Produktbeskrivning. Produktbeskrivning Våra textilförstärkta ftalat-fria polyvinylkloridslangar är tillverkade enligt gällande sjukhusstandard SS EN 739. Tillåtet arbetstryck max 14 bar. Livslängd 10 år. Gäller för samtliga slangar. Bristningstryck för sugslang av silikon är enligt DIN EN ISO 5359 Pkt. 4.4 som motsvarar: 56 bar/23 o C. Återvinning Produkten skall återvinnas i enlighet med lokala föreskrifter. Teknisk data och artikelnummer Slang i 5 meters längd Art. Nr. Beskrivning Färg Dimension Inv/Utv Medicinsk oxygen Vit 6/11 mm Medicinsk lustgas Blå 6/11 mm Medicinsk luft Svart/vit 8/14 mm Blandgas Röd 6/11 mm Medicinteknisk koldioxid Grå 6/11 mm MEDIMIX Vit/blå 6,7/12,7 mm Sugslang (silikon) Transp. 6/12 mm Linde: Living healthcare

40 Lågtrycksslangar för medicinskt bruk. Produktbeskrivning. 2 av 2 Teknisk data och artikelnummer Slangar i 10 meters längd Art. Nr. Beskrivning Färg Dimension Inv/Utv Medicinsk oxygen Vit 6/11 mm Medicinsk lustgas Blå 6/11 mm Medicinsk luft Svart/vit 8/14 mm Blandgas Röd 6/11 mm Medicinteknisk koldioxid Grå 6/11 mm MEDIMIX Vit/blå 6,7/12,7 mm Sugslang (silikon) Transp. 6/12 mm Slang i 30 meters rulle, utom sugslang som är på 25 meter Art. Nr. Beskrivning Färg Dimension Inv/Utv Medicinsk oxygen Vit 6/11 mm Medicinsk lustgas Blå 6/11 mm Medicinsk luft Svart/vit 8/14 mm Vakuum Gul 10/16 mm Gasutlopp Blå/brun 12/17,4 mm Blandgas Röd 6/11 mm Medicinteknisk koldioxid Grå 6/11 mm MEDIMIX Vit/blå 6,7/12,7 mm Sugslang (silikon) Transp. 6/12 mm Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering samt användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group och vi finns representerade i över 50 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1226 SE

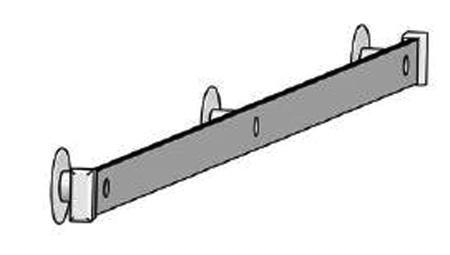

41 Väggskenor och klovar. Produktbeskrivning. Produktbeskrivning Linde Healthcare har ett brett sortiment av väggskenor i aluminium/rostfritt för att på ett optimalt sätt kunna hantera flödesmätare, sugejektorer, sugflaskor och annan medicinsk utrustning. Sortimentet består av 3 olika typer av väggskenor där 2 är med IVA profil och marknadsförs under beteckningen UNI och MSS. Måtten på UNI och MSS är mm. Den 3:e typen är enligt EU-design och måtten på EU-skena är mm. I sortimentet ingår ett antal klovar som passar de olika typerna av väggskenor. Samtliga väggskenor och klovar uppfyller standard SS-EN ISO 19054:2006. Rengöring Återvinning Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel. Produkten skall återvinnas enligt lokala föreskrifter. IVA/UNI väggskena Aluminiumskena som levereras med distanser (20 mm), brickor (Ø 50 mm) och ändskydd. Inga skruvar medföljer. Art. Nr. Benämning ,0 meter med 3 fästpunkter ,5 meter med 4 fästpunkter ,0 meter med 5 fästpunkter ,0 meter med 7 fästpunkter ,0 meter levereras obearbetad och utan tillbehör Avståndet mellan fästpunkterna rekommenderas inte överstiga 400 mm. Kundanpassade längder på förfrågan. Tillbehör IVA/UNI-skena Ändskydd 10 st Bricka Ø 50 mm 10 st Distans 20 mm 1 st IVA/MSS-väggskena Aluminiumskena som levereras med väggfästen, frontlist och ändskydd. Inga skruvar medföljer. Art. Nr. Benämning ,0 meter med 3 fästpunkter ,5 meter med 4 fästpunkter ,0 meter med 5 fästpunkter ,0 meter med 7 fästpunkter Avståndet mellan fästpunkterna rekommenderas inte överstiga 400 mm. Kundanpassade längder på förfrågan. Tillbehör IVA/MSS-väggskena Linde: Living healthcare Väggfäste med skruv 1 st Ändskydd 1 st

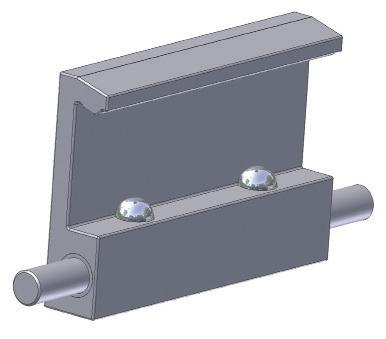

42 Väggskenor och klovar. Produktbeskrivning. 2 av 4 EU-väggskena Rostfri skena som levereras med distanser (20 mm), brickor (Ø 40 mm) och ändskydd. Inga skruvar medföljer. Art. Nr. Benämning ,0 meter med 2 fästpunkter ,5 meter med 3 fästpunkter ,0 meter med 4 fästpunkter ,0 meter med 6 fästpunkter Avståndet mellan fästpunkterna rekommenderas inte överstiga 600 mm. Kundanpassade längder på förfrågan. Tillbehör EU-väggskena Ändskydd 1 st Bricka Ø 40 mm rostfri 5 st Distans 20 mm rostfri 5 st Klovar för IVA/MSS- och IVA/UNI-väggskena mm Klove Fix med T-slits Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel Klove Fix utrustningsbärare med plant bakstycke För montering på utrustning som skall fästas på väggskena Klove Fix dubbel utrustningsbärare med plant bakstycke För montering på utrustning som skall fästas på väggskena Klove Universal Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel.

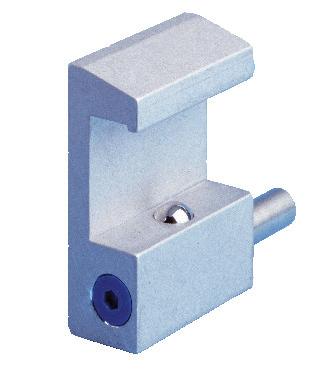

43 Väggskenor och klovar. Produktbeskrivning. 3 av 4 Klovar för EU-väggskena mm EU-Klove Fix med T-slits Rengöring: Torkas med mjuk och luddfri duk fuktad med svagt lösningsmedel EU-Klove Fix utrustningsbärare med plant bakstycke För montering på utrustning som skall fästas på väggskena EU-Klove Fix dubbel utrustningsbärare med plant bakstycke För montering på utrustning som skall fästas på väggskena. Slitsfäste för vägg Enkelslits Levereras utan monteringstillbehör Treslits Levereras utan monteringstillbehör. Slanghållare Slanghållare för UNI/MSS-väggskena

44 Väggskenor och klovar. Produktbeskrivning. 4 av 4 Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering och användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av Linde Group som finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1078 SE Produktbeskrivning: Date: 28/05/2014/ Rev.2

45 Universal klove. Produktbeskrivning. Produktbeskrivning Rengöring Linde Healthcares universala klove finns till de vanligaste väggskenorna på den svenska marknaden under beteckningen UNI, IVA, MSS och EU/DIN. Måtten på UNI-, IVA- och MSS-skenor är 30x10 mm och EU/DINskenor är 25x10 mm. Kloven uppfyller standard SS-EN ISO 19054:2006. Torkas med mjuk och luddfri duk fuktad med svagt, fettfritt lösningsmedel. Återvinning Produkten skall återvinnas enligt lokala föreskrifter. Artikelnummer Universal klove för UNI-/ IVA-/ MSS- och EU/DIN-skenor. Linde: Living healthcare

46 Universal klove. Produktbeskrivning. Vänd dig till oss Linde Healthcare arbetar för att ständigt utveckla produkter och tjänster för sjukvården. Vi levererar läkemedelsgaser, utrustning och utbildar i hantering samt användning. Våra medicinska gaser klassas som läkemedel de tillverkas och distribueras i enlighet med såväl europeiska regelverk som svenska lagar och förordningar. Vi var först med att få marknadsföringstillstånd för medicinsk oxygen i Sverige (2005). Vår medicintekniska utrustning möter de europeiska krav och standarder som gäller för medicintekniska produkter. Linde Healthcare är en del av The Linde Group som finns representerade i över 100 länder. Den svenska organisationen ingår juridiskt i AGA Gas AB. Mer information om oss och våra produkter och tjänster hittar du på AGA Gas AB Linde Healthcare, Lidingö Tel , MED-1444 SE Produktbeskrivning: Datum: 14/09/2017/ Rev. 3

47 Gasflaskkärror. Gasflaskkärra LIV Maxi 3 L Gasflaskkärra MINI Gasflaskkärra I Gasflaskkärra II Produktbeskrivning Gasflaskkärrorna är tillverkade i förkromat stål och anpassade för medicinska gasflaskor. Gasflaskkärrorna har en mycket stabil och säker konstruktion och är försedda med stora hjul vilket underlättar vid passage över ojämnheter.. Teknisk data Gasflaskkärra för gasflaska LIV Maxi 3 L Höjd 910 mm Bredd 325 mm Djup 270 mm (exkl. bygel) Gasflaskkärra MINI för gasflaska 2,5 eller 5 liter Höjd 910 mm Bredd 325 mm Djup 270 mm (exkl. bygel) Gasflaskkärra l för gasflaska, 10 eller 20 liter Höjd 935 mm Bredd 426 mm Djup 352 mm (exkl. bygel) Gasflaskkärra II för 3 gasflaskor, 10 liter eller 2 gasflaskor, 20 liter Höjd 935 mm Bredd 710 mm Djup 352 mm (exkl. bygel) Artikelnummer Gasflaskkärra för gasflaska LIV Maxi 3 L Gasflaskkärra MINI för gasflaska 2,5 eller 5 liter Gasflaskkärra l för gasflaska, 10 eller 20 liter Gasflaskkärra II för 3 gasflaskor, 10 liter eller 2 gasflaskor, 20 Tillbehör Bygel för gasflaskkärra, 2,5 liter Bygel för gasflaskkärra, 5 liter och 10 liter Bygel för gasflaskkärra, 20 liter Linde: Living healthcare AGA Gas AB Linde Healthcare, Lidingö Tel , 42 MED ver.1 - FWD 1750

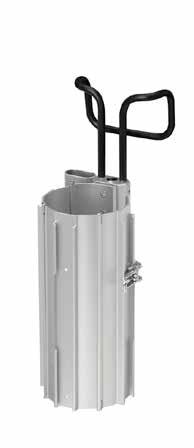

48 Gasflaskhållare. Gasflaskhållare LIV Maxi 3 L Gasflaskhållare i aluminium Produktbeskrivning Gasflaskhållare för gasflaska LIV Maxi 3 L (3 liters gasflaska). Hållaren kan hängas på sänggavel. Gasflaskhållare i aluminium. Hållaren passar till standard oxygen gasflaska 2,5 liter. Kan kompletteras med bågfäste anpassat för sänggavel samt slitsfäste för montering i klove eller vägg. Artikelnummer Gasflaskhållare LIV Maxi 3 L Gasflaskhållare i aluminium Tillbehör Bågfäste Slitsfäste (försänkt) Slitsfäste (gängat) Linde: Living healthcare AGA Gas AB Linde Healthcare, Lidingö Tel , 43 MED , ver.1, FWD 13750

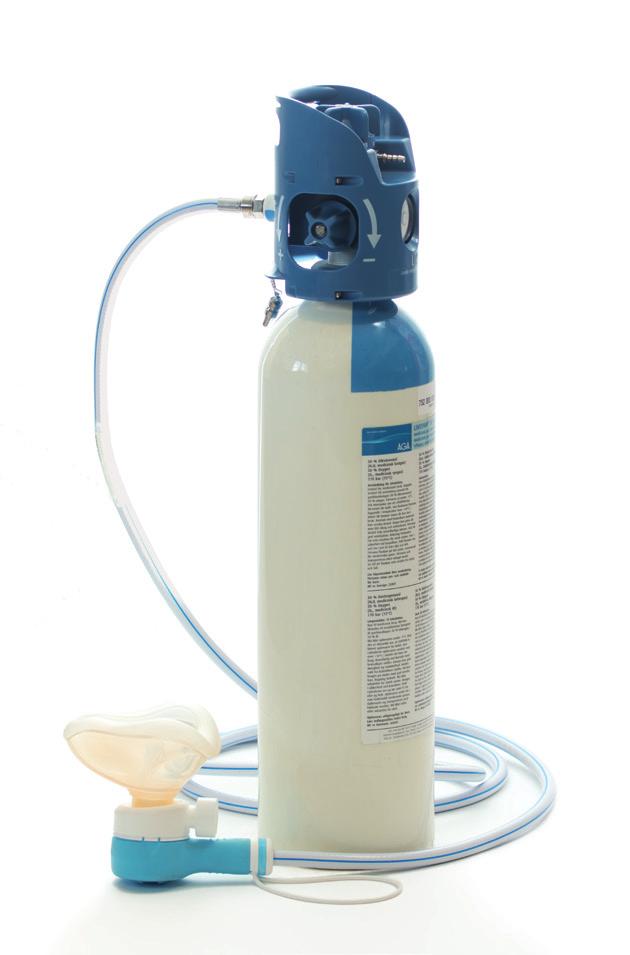

49 Handhavande och administrering av LIVOPAN. Lustgasanalgesi. 1 Vinge Klack 2 Förberedelse av utrustning Gasflaskan: Kontrollera att det finns tillräckligt med gas i flaskan. Öppna flaskventilen på sidan av kåpan 1, vrid minst 2 fulla varv. En reservflaska bör finnas. Demandventilen: Koppla slangen till flaskans snabbkoppling. Montera ett nytt patientfilter med maskanslutning på demandventilen. Tryck på testknappen 2 för att kontrollera fungerande gastillförsel. Se till att utrustning för oxygenadministrering är förberedd och lättillgänglig. Säkerställ att ventilation och utsugssystem är aktiverade. Då lustgasanalgesi kan förstärka hörselintryck rekommenderas en tyst och lugn miljö och att nödvändig personal och utrustning är på plats vid start. Förberedelse med patient Säkerställ att inga kontraindikationer finns hos patienten eller om särskilda försiktighetsmått krävs (se FASS). Förklara proceduren för patienten och på vilket sett LIVOPAN fungerar, förväntad effekt samt möjliga biverkningar. Försäkra patienten att om biverkningar uppkommer så försvinner de mycket snabbt efter avslutad tillförsel. Man kan när som helst avbryta behandlingen. Låt patienten tidigt bekanta sig med masken och samtidigt testa rätt maskstorlek. Smärtskattning bör göras före och efter ingreppet då även värdet under ingreppet efterfrågas. LIVOPAN-administrering Demandventilen med mask eller munstycke ska företrädesvis hållas av patienten. Uppmana patienten att hålla masken mot ansiktet och att andas normalt då ytlig andning ger sämre läkemedelstillförsel. Om andningen trots uppmaning är ineffektiv eller det inte går att hålla masken tätt bör behandlingen avbrytas och alternativa behandlingar övervägas. För maximal effekt ska inandning av LIVOPAN ske under tre minuter före själva ingreppet. Tillförsel av LIVOPAN ska ske under hela smärtsamma proceduren. Förstärkande distraktionstekniker är också vanligt, framför allt till barn. Linde: Living healthcare 44
