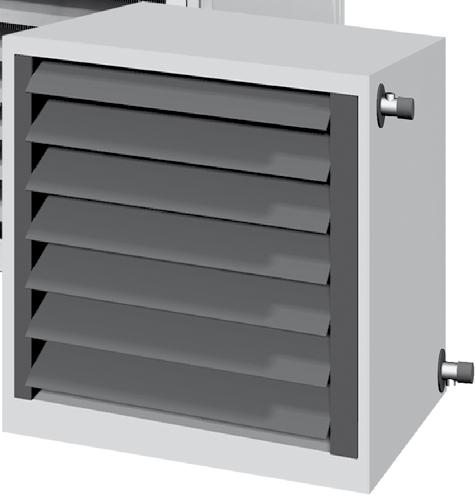

1 Verco-serien Fläktluftvärmare för vägg- eller takmontage Fläktluftvärmare för uppvärmning av industrilokaler. Hölje av elförzinkat stål i ljusgrå epoxi, RAL7035. Miljöklass C2 i grundutförande serien har vattenbatteri av kopparrör med aluminiumflänsar och samlingsrör av stål, försedda med luftnipplar på både in och utlopp. Denna modell lämpare sig för industri, lager, handels lokaler med takhöjd från 3m. Genom dess goda kastlängd blir värmespridningen i lokalen god redan vid färre antal apparater. Tillbehör Tillbehör TYP RSK-nr Väggfäste för 2000, , Takfäste för 2000, , , Luftriktare, vertikal 3020,4020,5020,6020,7020, vert. 2 riktn. 3030,4030,5030,6030,7030, ,4040,5040,6040,7040, konisk 4050,5050,6050,7050, ridåspalt 4060,5060,6060,7060, injektor, tak 4080,5080,6080,7080, injektor, vägg 4090,5090,6090,7090 Blandningsskåp 4930,5930,6930,7930 Ytterväggsgaller 4920,5920,6920,7920 Filterkassett inkl filter 4910,5910,6910,7910 Stångspjälldon SD Spjällmotor, 2-läges AF230, modulerande AF24-SR Styrutrustn. för AF24-SR RSGF Frysskyddstermostat SC4912 Reglerutrustning RU Reglerpanel, 0-1 HV , HV Ventil, elektrotermisk D15 FVV Ventilsats D15 VU Ventilsats D20 VU Ventilsats med injust. D15 VIU Ventilsats med injust. D20 VIU Ventilsatser består av ventil, ställdon, smutsfilter & 2 kulventiler. Tillbehör TYP RSK-nr Temp.automatik, dag/natt KT Reglerautomatik RC1 Temp. regulator, 1-10V SPM10E SRS5201 Tilluftsautomatik med frysskydd TFA1 dito med rumsreglering TFA1R dito med nattsänkning TFA1RK dito med spjällreglering TFA1RKM Ställdon, stängande VMC, VMCM30, öppnande VMO, VMOM30 2-vägsventil, rak D15 VHR15/ VV15.2, D20 VXR20/VV20.2, D25 VHR25/ VV vägsventil, D15 EDVH15, D20 EDVH20, D25 EDVH25 Kulventil, 2-vägs, D15,20,25 KULV15,20,25 Reglerventil, D15 COCO15 " D20 COCO20 Smutsfilter, D15,20,25 SMUTSF15,20,25 Returventil, D20 RVR20 Termostatventil ETZ " ETL Termostat, IP54 SR101inv ", 2-stegs IP54 SR102u ", 3-stegs, IP54 SR104u Eveco I Tel I Fax I www. eveco.se

2 Verco-serien Fläktluftvärmare 2000 Hölje i ljusgrå (RAL7035) epoxibelagd elförzinkad plåt och värmebatteri av koppar med aluminiumlameller. Lamellavstånd 2,5 mm. Samlingsrör av stål. Provtryckta med 20 bar avsedda för hetvatten upp till 110 o. Miljöklass C2 Tekniska data Värmevatten 80/60/15 o Värmevatten 60/40/15 o Typ Varvtal Luftmängd Kastlängd Ljudnivå 1 ) Effekt Utg.luft temp. Effekt Utg.luft temp. Vikt RSK-nr 2 ) r/min m 3 /s m 3 /h m 3 ) db(a) kw o C kw o C Kg , ,1 40 5,8 30,4 3,5 24, , ,7 48 6,6 28,7 3,9 23, , ,3 39 8,8 40,4 5,3 30, , , ,0 37,9 6,0 28, , , ,3 50,0 6,8 36, , , ,9 46,3 7,7 33, , , ,0 58,1 7,8 40, , , ,9 53,1 8,9 37, , ,7 40 8,0 29,4 4,8 23, , ,2 51 9,7 27,6 5,8 22, , , ,3 38,8 7,4 29, , , ,9 35,6 8,9 27, , , ,3 48,2 9,8 34, , , ,4 43,8 11,7 32, , , ,3 56,1 11,6 39, , , ,4 50,9 13,4 36, , , ,8 28,4 8,3 23, , , ,6 27,0 9,3 22, , , ,2 37,5 12,7 28, , , ,3 35,0 14,6 27, , , ,5 46,8 16,5 34, , , ,5 43,4 18,9 32, , , ,2 55,3 19,3 39, , , ,3 50,2 22,4 36, , , ,8 28,8 11,9 23, , , ,0 27,1 13,8 22, , , ,5 37,9 18,3 28, , , ,5 35,0 21,3 27, , , ,3 47,2 24,2 34, , , ,9 43,1 28,1 31, , , ,3 55,8 27,2 39, , , ,3 50,6 32,0 36, , , ,2 27,5 17,5 22, , , ,3 25,9 20,6 21, , , ,7 35,8 26,8 27, , , ,3 33,1 32,0 25, , , ,7 44,8 35,2 32, , , ,1 40,8 42,7 30, , , ,8 52,7 41,3 37, , , ,8 47,7 49,1 34,6 1) Ljudtrycksnivå enligt ISO 3741 på 5 meters avstånd, riktningsfaktor Q = 2, absorptionsarea = 200m 2 Sabine. Tolerans ± 2 db(a). 2) RSK-nr avser.11 modell med en-fasmotor.. 3) Väggmonterad med luftriktare xx10 eller xx20. Uppgifterna gäller vid 0,2 m/s 1,5 m över golvet. Eveco I Tel I Fax I www. eveco.se 7

3 Tillbehör Verco-serien Montering Väggfäste 4440 för väggmontage. Värmefläkten kan hängas i eller ställas på fästet. Takfäste 4420 består av 4 vinkelfästen med skenor att fästas i taket resp. i värmefläkten. Takfäste 4430 med 2 vinkelfästen med skenor samt 2 triangelfomade fästen för montering på värmefläkten. Luftriktare Luftriktare i höjdled är alltid monterad på luftvärmaren vid leverans. Luftriktare X020 är för spridning i sidled. Luftriktare X030 för takmontage. Riktar luften åt två håll. X040 riktar åt fyra håll. Luftriktare X060 har en spaltöppning för ridåverkan, vid montage över portar. Blandningsskåp X930 för inblandning av tilluft. Luftmängden n sjunker med 15% och effekten med 10% med kondensisolerat blandningsskåp. Håltagningsmått: Höjd B +50 mm Bredd B -50 mm Luftriktare med injektorverkan. X080 för vägg. X090 för tak. Konisk luftriktare X050 för takmontage på höga höjder. Ökar kastlängden n med ca. 40%. Ytterväggsgaller X920 i lackerad plåt (CS2005-G80Y). Andra kulörer på begäran. Filterkasett X910 klass G85. (EU3) är blandningsskåpet kompletteras med filterkassett sjunker luftmängden med ca. 40% och effekten med 30%. Installation och reglering Fläktar Alla motorer har inbyggt överhettningsskydd med anslutningarna utdragna till plint som skall kopplas i serie med matningen eller manöverkretsen. 1-fasmotorer (-11) kan regleras manuellt i 1-2 steg med en reglerpanel HV1 eller HV12 eller med en termostat SR101 (1 steg) eller SR102inv (2 steg). Reglering kan även ske steglöst eller över en 5-stegstrafo. Med KT3 temperaturreglering regleras fläkten i steg i förhållande till omgivningstemperaturen. Se nästa sida. 3-fasmotorer finns med 2 (-13) eller 3 (-14) olika hastigheter. Motortyp -16 med 2 olika hastigheter, är i EE x e-t3 utförande. Värmevatten Välj ventil beroende på aggregatstorlek och flöde. Välj mellan ventil och termiskt ställdon som ger en lugnare reglering eller en magnetventil och en rumstermostat. Termostat SR103 reglerar i 3 steg (1-fasfläktar) Steg 1 startar fläkten på lågfart, steg 2 öppnar vattenventilen (ställdonet) och steg 3 kopplar om fläkten till högfart. Komplettera med en reglerventil och ett smutsfilter. Blandningsskåp Regleras manuellt eller med spjällmotor med fjäderretur. Spjällmotor (AF230) ger endast tvålägesfunktion, använd styrutrustning TFA1. Modulerande spjällmotor (AF24SR) regleras med TFA1RKM. Läs mer på sidan 12. Storlek Varv- Märk- Märk- Märk- Märktal ström ström ström ström /3 400/3 400/3 r/min A A A A x , ,3 - x , ,49 0,32 0,23 0, ,59 0,45 0,33 0,27 x , ,3 0,38 0,47 0, ,6 0,67 0,7 0,51 x , ,25 0,44 0,5 0, ,6 0,84 0,88 0,75 x , ,79 0,95 0, ,4 1,4 1,8 1,25 OBS! Motorströmmen i tabellen gäller, men är högre än de nominella uppgifterna på resp. motor. Eveco I Tel I Fax I www. eveco.se 11

4 Regleröversikt Reglering KT3 avsedd för 1-fasmotorer (-11) reglerar i tre steg. Steg 1 startar fläkten på lågvarv. Steg 2 öppnar vattenventilen och steg 3 kopplar om till det högsta fläktläget. är inget värmebehov föreligger stängs både vattenventilen och fläkten av. SRS5201 är en automatisk dag/natt temperaturregulator för temperaturreglering tillsammans med tropikfläktar. I första hand utnyttjar regulatorn den värme som samlats under taket och låter tropikfläktarna blåsa ner den i vistelsezonen. Regulatorn ger ett variabelt varvtal beroende på temperaturdifferensen mellan tak och golv. är denna värme inte räcker kopplas värmeanläggning till via en reläfunktion. Regulatorn kan reglera 20 takfläktar och reläfunktionen klarar 8A vid. KT3 TFA1/R/K/M Reglercentralen är avsedd för reglering av luftvärmare med blandningsskåp och reglerar tilluftstemperaturen. Vid ev. frysrisk stängs bryts spänningen till fläktmotor och spjällmotor (blandningsskåpet stänger) samtidigt öppnar ventilen maximalt. Till centralen medföljer en modulerande reglerventil (Kvs 6,3). TFA1 har också en utgång summalarm. Med rumsgivare (R) inkopplad regleras även rumstemperaturen av reglercentralen. Med kopplingsur (K) tillämpas dag och nattemperatur för både tilluft och rumstemperatur, samtidigt stänger spjället nattetid. Med trafo och börvärdesomställare (M) för styrning av modulerande spjällmotor AF24SR. Kapslingsklass IP65 (tillhörande rumsgivare IP20). SRS5201 TFA1 Varvtalsreglering Hastighetsväljare HV HV1 regl. 0-1 HV12 regl A, IP65 Reglerautomatik. RC1, 7A, IP55 5-stegsreglering VR för reglering av fläktmotorn i 5 steg. 1,5-14A, IP54 Termostater Rumstermostat SR101 SR101i = invänd vred. SR101u = utvänd vred., 10A, IP54 Rumstermostat SR20 SR20 = invänd vred. SR20L = utvänd vred. Elektronisk, 10A, IP30 3-stegsreglering SR103i 0-1/2-fläktventil 1/1 fläkt 10A, IP54 Ventiltermostat MTWZ och ETL, direktverkar på vattenventilen Övrigt Termiskt ställdon VMC stängande. VMO öppnande För reglering av 2- eller 3-vägsventiler Reglerventil med prop. förinst. och minne. Cocon15 Kvs 1,8 Cocon20 Kvs 4,5 Smutsfilter P16, SMUTSF15, 20, 25. Kulventil, 2-vägs KULV15, 20, Eveco I Tel I Fax I www. eveco.se

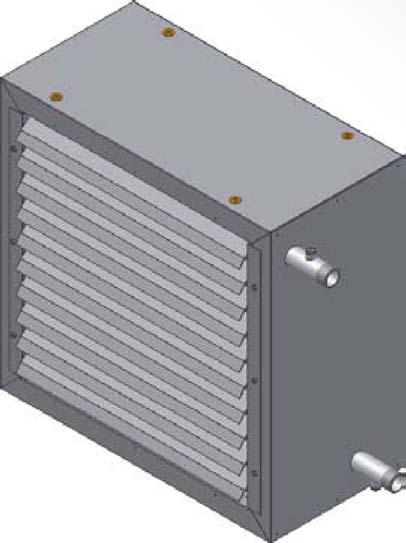

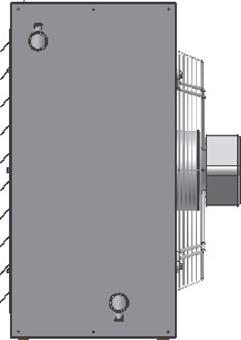

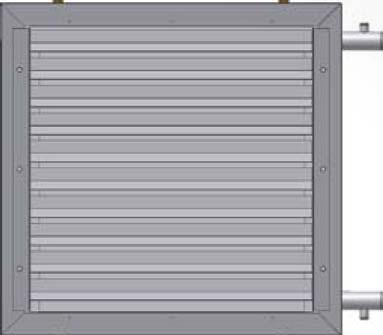

5 Måttskisser Måttskiss - Fläktluftvärmare 2000 A B M H Ø D L K M 100 E 100 E A J D 295 H K L Typ A B D E H J K L M Ø / / / / /4 J = MIIMUM H : EDAST MOTOR 11 OCH 13 Eveco I Tel I Fax I www. eveco.se 13

6 Installationsexempel Installationsexempel 2 Innehåller Väggfäste 4440 Hastighetsväljare HV12 Ställdon, termiskt, VMCM30 2-vägsventil VV Rumstermostat SR101 Bruksanvisning Funktion Fläkten regleras manuellt i 2 hastigheter (0-1-2). Samtidigt öppnar ställdonet vattenventilen. är temperaturen är uppnådd stänger termostaten vattenventilen. Kan kopplas så att termostaten även stänger av fläkten. Välj effektstorlek i tabellen. med 2 hastigheter, IP54. Väggfästen 4440 Består av två vinkelkonsoller. SR101 Fläktmotor VMC Z2 U2 U1 Tk Tk L Hastighetsväljare HV12 Reglerar (låg eller högfart) IP65. Ställdon VMCM30 med 2-vägsventil, öppnar vid spänning. Ventildimension. anpassas till vätskeflödet. Rumstermostat SR101 Kapslad IP54, 10A, växl. SR101u = utvändig temp.vred SR101i = invändig temp.vred HV12 Eveco I Tel I Fax I www. eveco.se 19

7 Installationsexempel Installationsexempel 3 Innehåller Väggfäste 4440 Hastighetsväljare HV1 Ställdon, termiskt, VMCM30 2-vägsventil VV Rumstermostat SR103i Bruksanvisning Funktion 3-stegsreglering med termostat. Fläkten startas manuellt och regleras sedan automatiskt i 2 hastigheter. I första reglersteget går enbart fläkten på lågfart. I steg 2 öppnar vattenventilen och i steg 3 ökas fläkthastigheten till högfart. är temperaturen är uppnådd, minskar fläkthastigheten till lågfart. I steg 2 stänger vattenventilen och när inget värmebehov föreligger stänger fläkten av helt i steg 1. (Kan även kopplas så att fläkten fortsätter att gå på lågfart när inget värmebehov föreligger). Luftvärmare 2xxx.11 Välj effektstorlek i tabellen. med 2 hastigheter. Väggfästen 4440 Består av två vinkelkonsoller. Hastighetsväljare HV1 Reglerar 0-1, IP54. HV1 L SR103i Kopplingsdosa (ingår ej) Ställdon VMCM30 med 2-vägsventil, öppnar vid spänning. Ventildimension. anpassas till vätskeflödet. (3-vägs ventiler finns också). L Tk Tk U1 U2 Z2 VMC 2xxx.11 Rumstermostat SR103i Kapslad IP54, 10A, 3-stegs funktion. Utvändig temperaturomställning. 20 Eveco I Tel I Fax I www. eveco.se

8 Vattenvärme Installationsexempel 4 Innehåller Väggfäste 4440 Temperaturautomatik KT3 Ställdon, termiskt, VMCM30 2-vägsventil VV Bruksanvisning Funktion 3-stegsreglering med dag- och nattermostat. Fläkten startas manuellt och regleras sedan automatiskt i 2 hastigheter. I första reglersteget går enbart fläkten på lågfart. I steg 2 öppnar vattenventilen och i steg 3 ökas fläkthastigheten till högfart. är temperaturen är uppnådd, minskar fläkthastigheten till låg nivå. I steg 2 stänger vattenventilen och när inget värmebehov föreligger stänger fläkten av helt i steg 1. (Kan även kopplas så att fläkten fortsätter att gå på lågfart när inget värmebehov föreligger). Det inbyggda veckouret kan programmeras för periodvis sänkning av temperaturen. Luftvärmare 2xxx.11 Välj effektstorlek i tabellen. med 2 hastigheter, IP54. L KT3 A B Väggfästen 4440 Består av två vinkelkonsoller. Kopplingsdosa (ingår ej) Till nästa FLV Temperaturautomatik KT3, 10A, IP54. VMC Tk Tk U1 U2 Z2 2xxx.11 Fläktluftvärmare Z2=Låg fart U2=Hög fart Ställdon VMCM30 med 2-vägsventil, öppnar vid spänning. Ventildimension. anpassas till vattenflödet. Eveco I Tel I Fax I www. eveco.se 21

9 Installationsexempel Installationsexempel 5 Tillluftsgivare Rumsgivare Innehåller Blandningsskåp för uteluft X930 Ytterväggsgaller X920 Väggfäste 4470.x Tilluftsautomatik TFA1RKM med tillufts- och rumsgivare, frysskydd samt veckour. Spjällmotor, modulerande AF24-SR Ventilmotor ESBE ingår i TFA1RKM Bruksanvisning Funktion TFA1 styr ventilmotor och reglerar rumstemperaturen men håller alltid en lägsta inställd inblåsningstemperatur. är frysrisk föreligger stängs fläktmotorn av, spjället stänger och ventilmotorn öppnar. Veckouret kopplar om till nattdrift. Spjällmotorn stänger då och rumstemperaturen sänks till inställt värde. Spjällmotorn är modulerande med 0-10V signal och öppningsgraden ställs in på börvärdesomställaren. Luftvärmare 2xxx.11 med 2 hastigheter, IP54. Blandningsskåp X930 Ytterväggsgaller X920 med insektsnät. Garantiplåt. Spjällmotor AF24-SR Modulerande, 24V med fjäderåtergång. Väggfästen 4470.x Består av två vinkelkonsoller. I max 10A ARA AF 230 FLV U2 U1 Blå Brun Svart L TF A1RK Tilluftsautomatik TFA1RKM med tillufts- och rumsgivare. Ventilmotor ESBE. Ingår i TFA1RKM 22 Eveco I Tel I Fax I www. eveco.se
