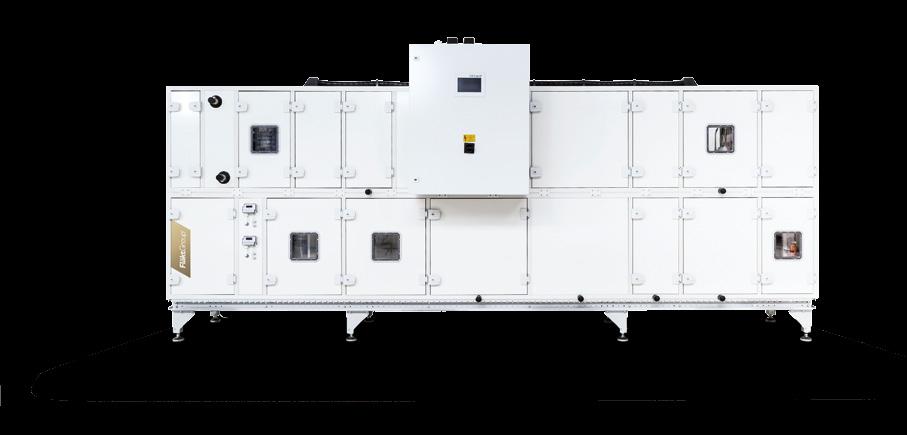

1 AIR TREATMENT CAIRpool CAIR pool» AVFUKTNINGSAGGREGAT

2 KLIMAT FÖR VÄLBEFINNANDE CAIRpool enheterna ger med maximal energieffektivitet komfortabel lufthantering i privata och offentliga simhallar. Tack vare innovativ teknologioch ett intelligent styrsystem kan vi på ett optimalt sätt tillfredsställa alla krav på avfuktning, uppvärmning eller nedkylning. 2

3 Vi kan hantera alla slags klimat Intelligenta lösningar för extremt högt ställda krav Simhallar ställer upp en mängd olika problem och utmaningar för planerare inom sektorn klimatteknik: anspråksfull arkitektur, komplexa byggnadsstrukturer och höga tekniska krav måste beaktas. Som experter på luftbehandling har vi en bra lösning för varje problem. Sedan 45 år utvecklar vi framgångsrikt energieffektiva och skräddarsydda lösningar för luftkonditionering av simhallar. Idag hör vi till de största tillverkarna av luftkonditioneringsoch ventilationssystem i Europa. Vi är medlem i branschorganisationer såsom Eurovent eller tyska RLT. Våra komponenter är certifierade, vi kontrollerar regelbundet våra produktionsanläggningar, vår konfigurationsmjukvara samt funktionssäkerheten vid reella drifts- och förbrukningsvärden. Ett servicenät som omfattar hela Europa gör oss långsiktigt till en tillförlitlig partner. Naturligtvis håller vi oss till alla tillämpliga tekniska standarder, såsom exempelvis VDI 6022, VDI 2067 blad 1, eller VDI 2089 blad 1. CAIR pool Energieffektivitet och hållbarhet, garanterat Utmärkande för CAIRpool serien är de högeffektiva flerstegs rekuperatorerna som används och den värmepump med inverterstyrning som finns att få som tillval. Om så önskas kan den samtidigt utrustas som reversibel värmepump för kylfunktion. Tack vare dessa funktioner uppnår CAIRpool en energibesparing på över 40 % jämfört med konventionella lösningar på marknaden. Därmed sparar man genom att använda systemet värdefulla resurser, skonar miljön och sänker driftkostnaderna till ett minimum. Denna energieffektivitet betalar mycket snabbt för sig också i små poolanläggningar. Nya utmaningar driver oss framåt Gestaltningen av badanläggningar ändras ständigt sedan årtionden. Funktionella simhallar och badanläggningar ger i allt större utsträckning vika för Wellness och Spa-anläggningar som uppfyller alla tänkbara krav när det gäller komfort och välbefinnande. Oberoende av om det gäller den kommunala sektorn, hotell eller hälsoinrättningar. Det omfattar allt från specialiserade behandlingsbad till storskaliga upplevelsebad och ultramoderna hightech-bad för tävlingsidrottare. De tekniska kraven på luftkonditioneringssystemen varierar i motsvarande grad. Ni har ständigt följt utvecklingen på marknaden och skaffat oss ett unikt know-how, vilket gör att vi kan hjälpa dig med ditt projekt på bästa möjliga sätt. Please AHU N fill - out CAIR the requested information Please Range fill - Entfeuchtungsgeräte out the requested information Certifierade rekuperatorer Vårt Know-how Testade och certifierade komponenter garanterar kvalitet och lång livslängd Säkerhet tack vare 45 års erfarenhet och omfattande marknads know-how Skräddarsydda konfigurationer för alla poolanläggningar Service i hela Europa Minimala driftkostnader tack vare energibesparing på över 40 % Värmeväxlare med högsta energieffektivitetsklass H1 Verkningsgrad på upp till 89 % Optimalt korrosionsskydd Frisk luft 24 timmar Enkel rengöring uppfyller hygienstandarden VDI 6022 Certifierad och konform med tillämpliga tekniska standarder CAIRpool - energieffektiv avfuktning, uppvärmning och nedkylning 3

4 KORROSION HAR INGEN CHANS Luftkonditionering i simhallar med CAIRpool garanterar inte bara en behaglig atmosfär och oklanderlig hygien. Med en extremt låg energiförbrukning motverkar systemet också korrosionsskador i simhallen och i luftkanalerna. Hygienisk, intelligent och säker Patenterad teknologi för ett optimalt klimat Flerstegs rekuperator Utmärkt värmeåtervinning Den centrala delen av CAIRpool är våra certifierade, flerstegs rekuperatorer för värmeåtervinning. De tillhör den högsta energieffektivitetklassen H1 och har en verkningsgrad på upp till 89 %. Den patenterade angled hygiene design utmärks dessutom av rekuperatorernas speciella placering med serviceåtkomst i mellanutrymmet i enlighet med hygienstandarden VDI Detta möjliggör enkel rengöring av rekuperatorerna och mellanrummen. Hygienkontrollörer kan dessutom enkelt att ta prov från mellanutrymmena. Intelligent cirkulationsluftsspjäll Intelligent luftspjällsstyrning För att undvika överhettning av simhallen på sommaren, förs frånluften förbi rekuperatorerna via en bypass. Denna bypass-funktion styrs ständigt för drift med % utomhusluft och fungerar dessutom på natten som Free Night Cooling. För att reducera tryckförluster separeras spjälllamellerna och styrs i sekvens, vilket gör att energiförbrukningen reduceras till ett minimum. Vi har sökt patent för detta mycket moderna system. Innovativa fläktar 4 Innovativ fläktstyrning Den innovativa fläktstyrningen sänker dessutom en energiförbrukning ytterligare genom att i enlighet med VDI 2089 blanda utomhusluften med cirkulationsluften vid pooldrift. Utomhusluftens andel anpassas ständigt beroende på vattenavdunstningen och poolens utnyttjningsgrad.om en fläkt slutar fungera, säkerställer det patenterade fan-wall styrsystemet att luftflödet är tillräckligt genom att driva de återstående fläktarna. Detta förbättrar driftsäkerheten i stor utsträckning och skyddar byggnaden mot eventuella korrosionsskador.

5 EXTRA KOMFORT PRECIS REGLERING OCH OPTIMALT UTNYTTJANDE AV VÄRMEN Dessutom kan avfuktningsaggregaten utrustas med en inverterstyrd värmepump för uppvärmning eller en reversibel värmepump för uppvärmning och nedkylning. Invertern reglerar värmepumpen exakt till den inställda temperaturen. Med en tillvalbar kondensor kan den överflödiga värmeenergin dessutom antingen avlämnas till en värmeackumulator eller direkt i simbassängsvattnet. Frisk luft för intakta väggar Endast uteluften används för att avfuktningen. Därvid strömmar angenäm friskluft 24 timmar om dygnet genom simhallen. Skadliga trihalometaner (THM), kloraminer och korrosionsfrämjande ämnen reduceras genom denna process Det olika materialen i apparathöljet, ramen, värmeväxlaren, spjäll-lamellerna, skruvarna och plåtdelarna samt de olika beläggningarna ger optimalt skydd i tre olika klasser: Skyddsklass 1 (kat. C3, enligt DIN ISO Simbassänger med dricksvattenmatning Värmeväxlarens lameller Du kan välja: Inverterstyrd värmepump. Kondensor för bassängvattnet Skyddsklass 2 (kat. C4, enligt DIN ISO 12944) Bassänger i kustområden och/ eller bassängvatten med en salthalt på upp till 6 % Skyddsklass 3 (kat. C5, enligt DIN ISO 12944) Bassänger med uppvärmt vatten 5

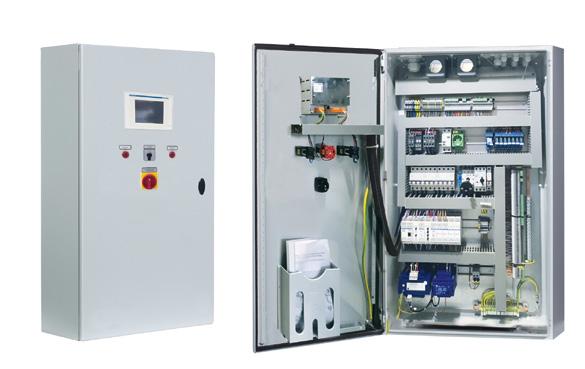

6 Intelligent och energieffektivt reglerad Det intelligenta styrsystemet i CAIRpool ställer automatiskt in det energieffektivaste driftläget och uppfyller alla krav i VDI Styrenheten övervak ar luftkvaliteten i simhallen dygnet runt och kan på detta sätt reglera avfuktningen på ett optimalt sätt. Med det integrerade DDC-styrsystemet är det möjligt att ställa in och anpassa alla viktiga parametrar med hjälp av en pekskärm. Denna visar aggregatets funktion och aktuell data på ett tydligt och översiktligt sätt. Alla komponenter är nätverkskopplade en med varandra via ett internt MODbus system. Alla vanliga fastighetsstyrsystem på marknaden, till exempel MOD, LON or BACnet, kan också integreras för fjärrservice och.diagnos. Enkelt och ekonomiskt: Intelligent styrning Lättförståelig användning DDC styrning Fjärrunderhåll Anslutning till fastighetstekniken Pekskärm Om man ändrar temperaturen i simhallen, anpassas inställningsvärdet för fuktigheten automatiskt enligt VDI Det gör att klimatet alltid förblir optimalt. 6

7 Tre olika versioner för alla krav CAIRpool avfuktar simbassänger med en vattenytan på upptill 750 m². Enheten uppnår en avfuktningseffekt på upp till 230 kg/h. För optimal anpassning till behoven finns 13 storlekar med 3 olika utrustningsvarianter tillgängliga: Serie PPX High Performance Luftvolymflöde m 3 /h Korrosionsskyddsklass 1, 2 eller 3 Avfuktning - Ventilation - Uppvärmning Flerstegs rekuperator EC Energisparfläktar DDC -styrning Serie PPI High Performance Teknisk som PPX, men: 3-/4 stegs värmeåtervinning Inverterstyrd värmepump för uppvärmning Uppvärmning av bassäng-/färskvatten Serie PPR High Performance Tekniskt som serien PPI, men: Avfuktning - Ventilation - Uppvärmning - Nedkylning Inverterstyrd reversibel värmepump för uppvärmning och nedkylning 7

8 Tekniska data CAIR pool Serie PPX Flerstegs high performance rekuperator Typ Storlek Bassängens vattenyta ca. 40 m 2 50 m 2 70 m 2 90 m m m m 2 Avfuktningseffekt enligt VDI Badläge 10 kg/h 16 kg/h 22 kg/h 27 kg/h 34 kg/h 41 kg/h 57 kg/h COP EMRE 1 10,6 11,3 12,0 12,2 12,3 11,8 10,6 Fläktar Luftvolymflöde m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Tryck ext. tilluft/uteluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Ext. tryck avluft/utloppsluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Effektförbrukning tilluft 2 0,48 kw 0,74 kw 0,97 kw 1,14 kw 1,42 kw 2,01 kw 2,93 kw Effektförbrukning frånluft 2 0,46 kw 0,67 kw 0,86 kw 1,08 kw 1,34 kw 1,45 kw 2,46 kw Rekuperativ värmeåtervinning Energiklass/RLT H1 H1 H1 H1 H1 H1 H1 Effekt i vinterdrift 87% 89% 89% 87% 89% 88% 88% Genomsnittligt årseffekt 81% 83% 83% 80% 83% 82% 81% Utan värmepump Kompressor effektförbrukning Max. värmeeffekt Max, kyleffekt Färskvattenuppvärmning Max. värmeeffekt Genomflödesmängd Vattenmotstånd Mediumanslutning - Färskvatten kondensor Bassängvatten uppvärmning Max. värmeeffekt Genomflödesmängd Vattenmotstånd Mediumanslutning - Bassängvatten kondensor Rätten till ändring av tekniska data förbehålls 1 European Moisture Removal Efficiency; Avfuktningseffekt i relation till elektrisk effektförbrukning ² Med avseende på bad-/tomdrift med uteluftandel 8

9 Tekniska data CAIR pool Serie PPX Flerstegs high performance rekuperator Typ Storlek Bassängens vattenyta ca. 240 m m m m m m 2 Avfuktningseffekt enligt VDI Badläge 76 kg/h 95 kg/h 125 kg/h 159 kg/h 204 kg/h 229 kg/h COP EMRE 1 10,6 11,1 12,4 9,6 10,0 9,5 Fläktar Luftvolymflöde m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Tryck ext, tilluft/uteluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Ext. tryck avluft/utlop psluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Effektförbrukning tilluft 2 3,64 kw 4,64 kw 5,30 kw 8,81 kw 11,25 kw 13,11 kw Effektförbrukning frånluf t 2 3,51 kw 3,91 kw 4,77 kw 7,81 kw 9,11 kw 11,04 kw Rekuperativ värmeåtervinning Energiklass/RLT H1 H1 H1 H1 H1 H1 Effekt i vinterdrift 88% 88% 90% 87% 87% 87% Genomsnittligt årseffekt 82% 82% 80% 80% 80% 80% Utan värmepump Kompressor effektförbrukning Max. värmeeffekt Max, kyleffekt Färskvattenuppvärmning Max. värmeeffekt Genomflödesmängd Vattenmotstånd Mediumanslutning - Färskvatten kondensor Bassängvatten uppvärmning Max. värmeeffekt Genomflödesmängd Vattenmotstånd Mediumanslutning - Bassängvatten kondensor Rätten till ändring av tekniska data förbehålls 1 European Moisture Removal Efficiency; Avfuktningseffekt i relation till elektrisk effektförbrukning ² Med avseende på bad-/tomdrift med uteluftandel 9

10 Tekniska data CAIR pool Serie PPX Flerstegs high performance rekuperator Typ Storlek Värmeslinga - PWW 70/50 C Max. värmeeffekt 7,9 kw 12,3 kw 16,7 kw 22,8 kw 26,9 kw 33,5 kw 47,2 kw Mediumanslutning DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 Enhetens elektriska anslutningsvärden Effekt 3 5,00 kw 5,00 kw 5,00 kw 5,00 kw 6,60 kw 6,90 kw 10,20 kw Ström 8,00 A 8,00 A 8,00 A 8,00 A 10,80 A 11,20 A 16,40 A Driftspänning 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V Dimensioner Längd ca. (varierar beroende på utrustning) mm mm mm mm mm mm mm Bredd 760 mm 760 mm 760 mm mm mm mm mm Höjd mm mm mm mm mm mm mm Kondensatavtappning DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 Tekniska data under förbehåll 3 Max. effektförbrukning/anslutningsvärde utan extrautrustning 10

11 Tekniska data CAIR pool Serie PPX Mehrstufiger High Performance Rekuperator Typ Storlek Värmeslinga - PWW 70/50 C Max. värmeeffekt 60,2 kw 75,9 kw 98,9 kw 131,0 kw 154,6 kw 177,4 kw Mediumanslutning DN 20 DN 25 DN 25 DN 25 DN 25 DN 25 Enhetens elektriska anslutningsvärden Effekt 3 13,20 kw 20,00 kw 20,00 kw 30,60 kw 40,20 kw 40,20 kw Ström 21,60 A 32,00 A 32,00 A 49,20 A 65,50 A 65,60 A Driftspänning 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V Dimensioner Längd ca. (varierar beroende på utrustning) mm mm mm mm mm mm Bredd mm mm mm mm mm mm Höjd mm mm mm mm mm mm Kondensatavtappning DN 20 DN 40 DN 40 DN 40 DN 40 DN 40 Tekniska data under förbehåll 3 Max. effektförbrukning/anslutningsvärde utan extrautrustning 11

12 Tekniska data CAIR pool Serie PPI / PPR PPI Flerstegs high performance rekuperator Inverterstyrd värmepump PPR Flerstegs high performance rekuperator Inverterstyrd, reversibel värmepump för värme- och kylfunktion Typ Storlek Bassängens vattenyta ca. 40 m 2 50 m 2 70 m 2 90 m m m m 2 Avfuktningseffekt enligt VDI Badläge 10 kg/h 16 kg/h 22 kg/h 27 kg/h 34 kg/h 41 kg/h 57 kg/h COP 7,8 8,4 8,2 7,9 7,9 8,0 7,9 EMRE 1 9,8 10,4 11,1 11,6 12,2 11,3 9,7 Fläktar Luftvolymflöde m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Tryck ext, tilluft/uteluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Ext. tryck avluft/utloppsluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Effektförbrukning tilluft 2 0,52 kw 0,81 kw 1,05 kw 1,17 kw 1,54 kw 2,18 kw 3,18 kw Effektförbrukning frånluft 2 0,50 kw 0,73 kw 0,94 kw 1,17 kw 1,24 kw 1,45 kw 2,67 kw Rekuperativ värmeåtervinning Energiklass/RLT H1 H1 H1 H1 H1 H1 H1 Effekt i vinterdrift 87% 89% 89% 87% 89% 88% 88% Genomsnittligt årseffekt 81% 83% 83% 80% 83% 82% 81% Värmepump - Uppvärmning (Serie PPI) Reversibel värmepump för uppvärmning/nedkylning (Serie PPR) Kompressor effektförbrukning 0,82 kw 1,49 kw 2,30 kw 2,47 kw 3,00 kw 3,40 kw 3,25 kw Max. värmeeffekt 4,1 kw 6,2 kw 9,3 kw 11,4 kw 12,3 kw 15,4 kw 17,2 kw Kyleffekt (endast serie PPR) 3 6,50 kw 10,30 kw 15,60 kw 19,00 kw 21,20 kw 26,30 kw 36,80 kw Färskvatten uppvärmning från 10 C till 50 C 50 C 50 C 50 C 50 C 50 C 50 C Max. värmeeffekt 2,7 kw 4,1 kw 6,2 kw 7,6 kw 8,2 kw 10,3 kw 11,5 kw Genomflödesmängd 0,13 m 3 /h 0,13 m 3 /h 0,20 m 3 /h 0,24 m 3 /h 0,26 m 3 /h 0,33 m 3 /h 0,37 m 3 /h Vattenmotstånd 0,20 kpa 0,20 kpa 0,30 kpa 0,30 kpa 0,30 kpa 0,40 kpa 0,40 kpa Mediumanslutning - Färskvatten kondensor DN 15 DN 15 DN 15 DN 15 DN 15 DN 20 DN 20 Bassängvatten och uppvärmning till 28 C 28 C 28 C 28 C 28 C 28 C 28 C Max. värmeeffekt 0,6 kw 0,9 kw 1,3 kw 1,6 kw 1,8 kw 2,1 kw 2,3 kw Genomflödesmängd 0,67 m 3 /h 1,06 m 3 /h 1,59 m 3 /h 1,95 m 3 /h 2,10 m 3 /h 2,63 m 3 /h 2,94 m 3 /h Vattenmotstånd 2,20 kpa 1,30 kpa 2,50 kpa 2,50 kpa 3,00 kpa 4,10 kpa 3,40 kpa Mediumanslutning - Bassängvatten kondensor DN 15 DN 15 DN 15 DN 15 DN 15 DN 20 DN 20 Tekniska data under förbehåll 1 European Moisture Removal Efficiency; Avfuktningseffekt i relation till elektrisk effektförbrukning ² Med avseende på bad-/tomdrift med uteluftandel ³ Kyleffekt i sommardrift 12

13 Tekniska data CAIR pool Serie PPI / PPR PPI Flerstegs high performance rekuperator Inverterstyrd värmepump PPR Flerstegs high performance rekuperator Inverterstyrd, reversibel värmepump för värme- och kylfunktion Typ Storlek Bassängens vattenyta ca. 240 m m m m m m 2 Avfuktningseffekt enligt VDI Badläge 76 kg/h 95 kg/h 125 kg/h 159 kg/h 204 kg/h 229 kg/h COP 8,2 8,5 8,5 8,5 8,5 8,5 EMRE 1 10,0 10,8 12,1 8,8 9,4 8,7 Fläktar Luftvolymflöde m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h m 3 /h Tryck ext, tilluft/uteluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Ext. tryck avluft/utloppsluft - totalt 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa 300 Pa Effektförbrukning tilluft 2 3,81 kw 4,77 kw 5,54 kw 9,58 kw 12,23 kw 14,25 kw Effektförbrukning frånluft 2 3,81 kw 4,01 kw 4,77 kw 8,50 kw 9,58 kw 12,00 kw Rekuperativ värmeåtervinning Energiklass/RLT H1 H1 H1 H1 H1 H1 Effekt i vinterdrift 88% 88% 90% 87% 87% 87% Genomsnittligt årseffekt 82% 82% 80% 80% 80% 80% Värmepump - Uppvärmning (Serie PPI) Reversibel värmepump för uppvärmning/nedkylning (Serie PPR) Kompressor effektförbrukning 6,67 kw 10,38 kw 9,26kW 15,41 kw 19,64 kw 26,30 kw Max. värmeeffekt 31,5 kw 40,5 kw 47,7 kw 70,3 kw 89,4 kw 102,2 kw Kyleffekt (endast serie PPR) 3 48,80 kw 61,40 kw 76,80 kw 101,30 kw 127,60 kw 144,00 kw Färskvatten uppvärmning från 10 C till 50 C 50 C 50 C 50 C 50 C 50 C Max. värmeeffekt 21,0 kw 27,0 kw 31,8 kw 46,9 kw 59,6 kw 68,1 kw Genomflödesmängd 0,68 m 3 /h 0,87 m 3 /h 1,03 m 3 /h 1,51 m 3 /h 1,92 m 3 /h 2,20 m 3 /h Vattenmotstånd 4,00 kpa 5,10 kpa 5,70 kpa 12,30 kpa 15,80 kpa 15,10 kpa Mediumanslutning - Färskvatten kondensor DN 20 DN 25 DN 25 DN 25 DN 25 DN 25 Bassängvatten uppvärmning till 28 C 28 C 28 C 28 C 28 C 28 C Max. värmeeffekt 4,3 kw 5,5 kw 6,4 kw 9,7 kw 12,4 kw 13,4 kw Genomflödesmängd 5,39 m 3 /h 6,94 m 3 /h 8,16 m 3 /h 12,04 m 3 /h 15,32 m 3 /h 17,52 m 3 /h Vattenmotstånd 6,80 kpa 7,40 kpa 8,30 kpa 11,30 kpa 12,80 kpa 13,90 kpa Mediumanslutning - Bassängvatten kondensor DN 20 DN 25 DN 25 DN 25 DN 25 DN 25 Tekniska data under förbehåll 1 European Moisture Removal Efficiency; Avfuktningseffekt i relation till elektrisk effektförbrukning ² Med avseende på bad-/tomdrift med uteluftandel ³ Kyleffekt i sommardrift 13

14 Tekniska data CAIR pool Serie PPI / PPR PPI Flerstegs high performance rekuperator Inverterstyrd värmepump PPR Flerstegs high performance rekuperator Inverterstyrd, reversibel värmepump för värme- och kylfunktion Typ Storlek Värmeslinga - PWW 70/50 C Max. värmeeffekt 7,9 kw 12,3 kw 16,7 kw 22,8 kw 26,9 kw 33,5 kw 47,2 kw Mediumanslutning DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 Enhetens elektriska anslutningsvärden Effekt 4 5,22 kw 5,89 kw 6,70 kw 9,07 kw 10,20 kw 12,60 kw 13,65 kw Ström 11,69 A 12,43 A 14,50 A 17,32 A 22,50 A 25,20 A 27,08 A Driftspänning 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V Dimensioner Längd ca. (varierar beroende på utrustning) mm mm mm mm mm mm mm Bredd 760 mm 760 mm 760 mm mm mm mm mm Höjd mm mm mm mm mm mm mm Kondensatavtappning DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 DN 20 Tekniska data under förbehåll 4 Max. effektförbrukning/anslutningsvärde utan extrautrustning 14

15 Tekniska data CAIR pool Serie PPI / PPR PPI Flerstegs high performance rekuperator Inverterstyrd värmepump PPR Flerstegs high performance rekuperator Inverterstyrd, reversibel värmepump för värme- och kylfunktion Typ Storlek Värmeslinga - PWW 70/50 C Max. värmeeffekt 60,2 kw 75,9 kw 98,9 kw 131,0 kw 154,6 kw 177,4 kw Mediumanslutning DN 20 DN 25 DN 25 DN 25 DN 25 DN 25 Enhetens elektriska anslutningsvärden Effekt 4 22,07 kw 29,18 kw 30,06 kw 48,41 kw 63,64 kw 70,30 kw Ström 38,01 A 53,15 A 49,74 A 77,70 A 113,63 A 138,94 A Driftspänning 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V 3 ~ 400 V Dimensioner Längd ca. (varierar beroende på utrustning) mm mm mm mm mm mm Bredd mm mm mm mm mm mm Höjd mm mm mm mm mm mm Kondensatavtappning DN 20 DN 40 DN 40 DN 40 DN 40 DN 40 Tekniska data under förbehåll 4 Max. effektförbrukning/anslutningsvärde utan extrautrustning 15
