1 IOM manual Metallserien Membranpumpar upplaga 2015, rev. 1 Läs igenom denna bruksanvisning noggrant innan du installerar och tar pumpen i drift. Pumpmodeller: TX25 T/TX70 T/TX120 T/TX220 T/TX420 T/TX820

2 INNEHÅLL 0. ALLMÄNT Introduktion Varningssymboler Kvalificering och utbildning av personal Pumpidentifiering INSTALLATION Driftsprincip Inspektion av pumpen Förvaring Fundament Sug- och tryckledning Vridbara anslutningar Anslutning av sugledning Anslutning av tryckledning Hälsa och säkerhet Skydd Miljö med explosionsrisk ATEX Lufttryck Bullernivå Temperaturrisker Luftanslutning Luftbehandlingssystem Installationsexempel Rekommenderade installationer Tillrinning Självsugande Dränkt DRIFT Före start av pumpen Tightening torques... Fel! Bokmärket är inte definierat Start och drift Torrkörning Optimera pumpens livslängd Stänga av pumpen UNDERHÅLL Manual för Tapflo metallpumpar 2

3 INNEHÅLL 3.1. Vid ny eller ominstallerad pump Tightening torques... Fel! Bokmärket är inte definierat Prestandatest Rutinkontroll Fullständig inspektion Felsökning Aluminium och gjutjärn demontering av pumpen Före demontering Demontering Aluminium och gjutjärn montering av pumpen Provkörning Rostfritt stål demontera pumpen Före demontering Demontering Rostfritt stål montera pumpen Provkörning TILLVAL Fatpump TD Tvillingkopplingar TT Filterpresspump TF Spärrpump TB Ventillyftare TL RESERVDELAR Pumpar i aluminium och gjutjärn TX25 Reservdelsritning TX25 Reservdelslista TX70-TX420 Reservdelsritning TX70-TX420 Reservdelslista TX70-TX420 Reservdelar, tillval TX820 Reservdelsritning TX820 Reservdelslista Pumpar i rostfritt stål T70 T120 Reservdelsritning T70 T120 Reservdelslista T70-T120 Reservdelar, tillval T220 T420 Reservdelsritning Manual för Tapflo metallpumpar 3

4 INNEHÅLL T220 T420 Reservdelslista T70-T120 Reservdelar, tillval T820 Reservdelsritning T820 Reservdelslista Rekommendationer för lagerhållning Beställning Pumpbeteckning DATA Kapacitetskurvor Kapacitetsförändringar Tekniska data Dimensioner Åtdragningsmoment Tillåten belastning på anslutningar GARANTI Garantiformulär Returnering av delar Garanti Manual för Tapflo metallpumpar 4

5 0. ALLMÄNT EG-försäkran om överensstämmelse Maskindirektiv 2006/42/EG Direktivet om tryckbärande anordningar 97/23/EG, kategori I Tapflo AB försäkrar att: Produktnamn: Modeller: Tryckluftsdriven membranpump T överensstämmer med viktiga hälso- och säkerhetskrav och kravet på teknisk konstruktionsfil enligt maskindirektivet 2006/42/EG, samt överensstämmer med direktivet om tryckbärande anordningar 97/23/EG, kategori I. Tillverkad av Tapflo Sp. z o. o., Polen för: Tapflo AB Filaregatan 4 S Kungälv Sverige Tapflo AB, 2 januari 2013 Håkan Ekstrand VD Manual för Tapflo metallpumpar 5

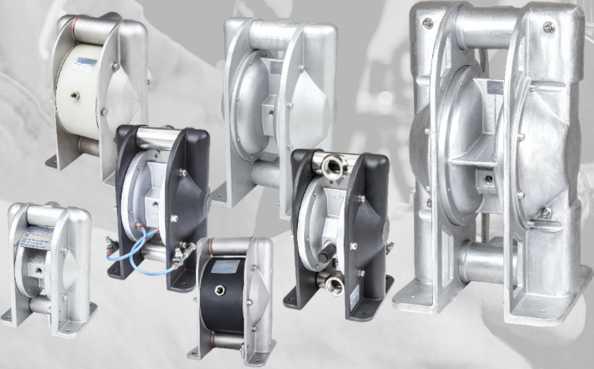

6 0. ALLMÄNT 0. ALLMÄNT 0.1. Introduktion Tapflos tryckluftsdrivna membranpumpar är en komplett serie pumpar för industriellt bruk. Pumparna är konstruerade för att vara säkra, okomplicerade och lätta att använda och underhålla. Konstruktionen är tätningslös utan roterande delar. Pumparna är lämpliga för nästan alla typer av kemikalier som används inom industrin idag. Med korrekt underhåll ger Tapflos pumpar effektiv och problemfri drift. Denna bruksanvisning ger operatörer detaljerad information om installation, drift och underhåll av pumpen Varningssymboler Följande varningssymboler används i denna bruksanvisning. De står för följande: Den här varningssymbolen står för alla säkerhetsanvisningar i bruksanvisningen där risk för allvarlig personskada och dödsfall kan uppstå. Observera dessa anvisningar och var ytterst försiktig i dessa situationer. Informera även andra användare om säkerhetsanvisningarna. Utöver anvisningarna i denna bruksanvisning ska allmänna säkerhets- och olycksförebyggande föreskrifter beaktas. Denna symbol finns på de platser i denna bruksanvisning där överensstämmelse med föreskrifter och direktiv är särskilt viktigt för korrekt arbetsflöde och för förebyggande av skador eller förstörelse av hela pumpen eller dess delar Kvalificering och utbildning av personal Personal som ansvarar för installation, drift och underhåll av pumparna som vi tillverkar ska vara kvalificerad nog att utföra arbetena som beskrivs i denna bruksanvisning. Tapflo ansvarar inte för personalens utbildningsnivå eller för att personalen inte är helt medveten om innehållet i denna bruksanvisning. Manual för Tapflo metallpumpar 6

7 0. ALLMÄNT 0.4. Pumpidentifiering På pumpens typskylt finns följande information: 1 i detta fält anges pumpmodell 2 serienumret består av ett 8-siffrigt nummer. Det är ett unikt nummer med vilket varje pump kan identifieras 3 Pumpens tillverkningsår. Manual för Tapflo metallpumpar 7

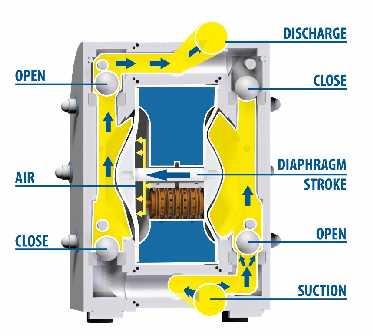

8 1. INSTALLATION 1. INSTALLATION 1.1. Driftsprincip Membranpumpen från Tapflo drivs av komprimerad luft. De två membranen kopplas samman med en membranaxel och skjuts fram och tillbaka genom växelvis trycksättning av luftkamrarna bakom membranen tack vare ett automatiskt cirkulerande luftventilsystem. Insugningscykeln: Inlopp Ett membran suger in i en kammare (till höger) när det dras bakåt från pumphuset. Utlopp Det andra membranet överför samtidigt lufttrycket till vätskan i pumphusets andra kammare (till vänster) och trycker den mot utloppsöppningen. Under varje cykel är lufttrycket längst bak i utloppsmembranet detsamma som huvudtrycket på vätskesidan. Membranpumpar från Tapflo kan därför arbeta mot en stängd utloppsventil utan några negativa effekter på membranens livslängd Inspektion av pumpen Även om vi vidtar försiktighetsåtgärder vid emballering och transport ber vi dig att kontrollera emballaget vid ankomst. Säkerställ att alla delar och tillbehör på packlistan finns med. Meddela omedelbart oss eller transportföretaget om något saknas eller är skadat.

9 1. INSTALLATION 1.3. Förvaring Om utrustningen inte installeras direkt, förvara den på en ren plats. Pumpen ska förvaras i en rumstemperatur på 15 C (59 F) till 25 C (77 F) och en relativ luftfuktighet på mindre än 65 %. Den ska inte utsättas för värme, exempelvis från element eller sol, eftersom detta kan påverka pumpens täthet negativt. Avlägsna inte skydden från inloppet, utloppet och luftanslutningarna. De är till för att skydda pumpens insida från smuts. Rengör pumpen noggrant före installation Fundament! Pumpen fungerar korrekt även om den inte fixeras på ett fundament. Om fixering är nödvändigt för installation, se till att fundamentet absorberar vibrationer. Det är viktigt att pumpen monteras med fötterna riktade nedåt för att den ska fungera (se ritning i kapitel 1.8 Installationsexempel ) Sug- och tryckledning Sug- och tryckledningar ska vara ordentligt monterade och förankrade nära men så att pumpen inte belastas av ledningarna. Ledningen närmast pumpen bör vara en slang för att undvika påfrestningar på pumpens anslutningar och rörsystem Vridbara anslutningar Sug- och tryckledningar är vridbara 180. Detta förenklar montering och installation av pumpen. Om du önskar att vrida anslutningarna, skruva in en gängad nippel i anslutningen och vrid. På de större modellerna, T220, T420 och T820 är det enklare om pumphusets muttrar har lossats något samtidigt som anslutningarna vrids Anslutning av sugledning Kom i håg att sugledningen/anslutningen är en kritisk del i monteringen, särskilt om pumpen är sugande. Ett litet läckage kan drastiskt reducera sugförmågan i pumpen. Vid anslutning av sugledningen rekommenderas följande: 1) För bästa drift, använd en armerad slang eller liknande (sugkraften från pumpen kan annars suga ihop slangen). Slangens innerdiameter bör vara densamma som pumpens inloppsanslutning (i botten på pumpen) för bästa sugförmåga. 2) Se till att anslutningen mellan slang och pump är helt tät. I annat fall reduceras pumpens sugförmåga. 3) Använd alltid så kort sugledning som möjligt. Långa ledningar kan orsaka att luftfickor bildas Anslutning av tryckledning För denna anslutning rekommenderar vi en helt vanlig och strömningspositiv anslutning. Använd slang eller flexibel ledning (min. en meter) mellan utloppsanslutningen och eventuella fixerade rörledningar. Gör åtminstone en ögla på slangen. Alla komponenter (slang, rörledning, ventiler etc) på tryckledningen måste vara konstruerade för PN 10 eller mer. Manual för Tapflo metallpumpar 9

10 1. INSTALLATION 1.6. Hälsa och säkerhet Pumpen ska installeras enligt lokala och nationella säkerhetsföreskrifter. Pumparna har konstruerats för särskilda applikationer. Använd inte pumpen i en applikation som den inte har sålts till utan att konsultera oss. Vi kan då tala om huruvida pumpen är lämplig eller inte Skydd För hälsan och säkerheten är det viktigt att bära skyddsklädsel och skyddsglasögon under drift och/eller arbete i närheten av pumpar från Tapflo Miljö med explosionsrisk ATEX Standardpumparna i rostfritt stål får ej användas i miljöer där explosionsrisk föreligger. Statisk elektricitet kan uppstå i pumpen under drift och orsaka explosion och skada. Särskilda konduktiva TX-pumpar finns tillgängliga för sådan applikationer. Alla våra pumpar i aluminium eller gjutjärn är som standard ATEX-godkända och heter TX... Följ anvisningarna nedan och lokala/nationella föreskrifter för säker användning. ATEX-klassificering (direktiv 94/9/EG) av TX-pumpar från Tapflo: ATEX II 2 GD IIB c T4 Utrustningsgrupp: II alla övriga explosiva områden förutom gruvor Kategorigrupp: 2 hög skyddsnivå (kan användas i zon 1) Atmosfär: G gas D damm Explosionsgrupp: IIB såsom etylen Skyddstyp: c konstruktionsskydd Temperaturklass: T4 vid funktionsfel, en ytas maxtemperatur som får exponeras för gas T4 = 135 C. Pumpens jordade anslutning och kringutrustning Anslut en lämplig jordkabel till den jordade anslutningen i rostfritt stål inuti ett av pumphusen. Anslut den andra änden av jordkabeln till jord och säkerställ att kringutrustning som slangar/ledningar/behållare etc. är korrekt jordade/anslutna Lufttryck Det maximala lufttrycket för Tapflo-pumpar är 8 bar. Högre lufttryck än 8 bar kan skada pumpen och orsaka skador på personal som arbetar nära pumpen. Konsultera oss först om du har för avsikt att applicera ett tryck på mer än 8 bar. Manual för Tapflo metallpumpar 10

11 1. INSTALLATION Bullernivå Vid tester har bullernivån från en Tapflo-pump aldrig överskridit 85 db(a). Under vissa förhållanden kan bullernivån upplevas obehaglig eller farlig för personal som vistas under längre tid vid pumpen, t.ex. om pumpen arbetar under högt lufttryck men vid låg tryckhöjd. Denna fara kan förhindras genom att göra följande: bär lämpligt hörselskydd sänk lufttrycket och/eller höj tryckhöjden led utloppsluften från platsen genom att ansluta en slang ifrån pumpens ljuddämparanslutning använd ventilkulor (EPDM, NBR eller polyuretan) istället för PTFE, keramik eller rostfritt stål, förutsatt att dessa är resistenta mot vätskan Temperaturrisker Höjda temperaturer kan orsaka skador på pumpen och/eller dess ledningar och kan även vara farligt för personal nära pumpen/ledningarna. Undvik hastiga temperaturökningar och överskrid inte den maxtemperatur som specificerades vid beställning av pumpen. Se också generell maxtemperatur baserat på vatten i kapitel 5 DATA. När pumpen utsätts för variationer i rumstemperaturen eller om skillnaden i temperatur mellan produkt och omgivning är stor ska åtdragningsmomenten för pumphusets muttrar kontrolleras med regelbundna intervaller som en del av det förebyggande underhållet. Om varm vätska pumpas ska pumpen inte stå stilla under en längre tid när den fylls på. Det kan orsaka läckage från ventilerna och förorening och/eller skada på luftventilen. Vid temperaturer under 0 C (32 F) blir plast sprödare. Detta kan orsaka att delar av dessa material slits fortare. Detta är en risk som man får acceptera om sådana kalla vätskor pumpas. Om pumpen inte är i drift ska den även tömmas på alla vätska i sådana fall. Kom ihåg att vätskans viskositet ändras med temperaturen. Detta bör man ta hänsyn till vid val av pump Luftanslutning Skruva in luftslangen i luftinloppet på pumpens centrumblock med exempelvis en snabbkoppling. Använd samma slangdiameter som den inre diametern på luftinloppets anslutning för maximal effektivitet. Manual för Tapflo metallpumpar 11

12 1. INSTALLATION Luftbehandlingssystem Luftventilen är konstruerad för luft fri från olja. Smörjning av luften är ej tillåtet. Om luften är mycket torr (laboratorieluft) får luften smörjas med vatten. Maximalt lufttryck är 8 bar. Som förebyggande åtgärd rekommenderas filtrering av luften med ett filter på 5 mikron eller finare. Rekommenderad luftkvalitet enligt PN-ISO :2010 är partikelklass 6, vattenklass 7 och oljeklass 4. Smuts i luften kan i olyckliga fall orsaka driftstörningar. För att underlätta driften av pumpen rekommenderar vi att ett luftbehandlingssystem ansluts till lufttillförseln. Dessa komponenter bör följa med: 1) Regulator för att justera lufttrycket 2) Manometer för att läsa av aktuellt tryck 3) Nålventil för justering av luftflödet (särskilt när pumpen används i det lä gre prestandaområdet) 4) Filter. Dessa komponenter ingår i Tapflos luftbehandlingssystem som kan beställas från oss Installationsexempel 1) Avstängningsventil tryckluft 2) Filter och tryckregulator 3) Flexibel slang 4) Nålventil 5) Flexibel slang 6) Avstängningsventil sugsida 7) Avstängningsventil trycksida 8) Flexibel slang med ögla 9) Manometer Manual för Tapflo metallpumpar 12

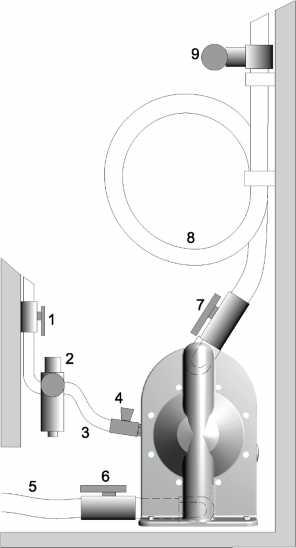

13 1. INSTALLATION 1.9. Rekommenderade installationer Tapflo-pumpen är flexibel nog att installera efter behov. Öppningarna för in- och utlopp kan vridas mer än 180 och passar olika ledningssystem Tillrinning Ledningssystemet har konstruerats med ett positivt sughuvud. Detta är bästa typen av installation där det är nödvändigt att tömma behållaren på all vätska eller där trögflytande vätskor transporteras. VIKTIGT! Sugtrycket får inte överskrida 0,7 bar! Högre tryck kan orsaka skador på membran och att pumpen går ojämnt Självsugande Tapflo-pumpen är konstruerad att suga högvakuum. Den kan evakuera en tom sugledning utan att skada pumpen. Sughöjden är upp till fem meter (16,4 ft) med en tom sugledning och upp till 8 meter (26,2 ft) med en vätskefylld ledning. Sugförmågan avgörs av pumpens storlek (se kapitel 6 DATA ) Dränkt Alla Tapflo-pumpar kan dränkas i vätska. Det är viktigt att säkerställa att alla komponenter som kommer i kontakt med vätskan är kemiskt resistenta. Luftutloppet ska ledas ovanför ytan med hjälp av en slang. VIKTIGT! Även om ovan säkerhetsanvisningar möts och uppfylls föreligger fortfarande en mindre risk vid läckage eller mekanisk skada på pumpen. I sådant fall kan den pumpade vätskan läcka ut vid tätade områden och anslutningar. Manual för Tapflo metallpumpar 13

14 2. DRIFT 2. DRIFT 2.1. Före start av pumpen Säkerställ att pumpen har installerats enligt installationsanvisningarna (kapitel 1). Det är inte nödvändigt att fylla pumpen med vätska före start. När installation sker för första gången eller vid ominstallation bör pumpen testköras för att säkerställa att den fungerar normalt och inte läcker. När installation sker för första gången eller vid ominstallation ska åtdragningsmomentet för pumphusets muttrar kontrolleras (se kapitel Åtdragningsmoment Åtdragningsmoment ) Åtdragningsmoment Efter ungefär en veckas drift ska åtdragningsmomentet kontrolleras igen. Detta är viktigt för att förhindra eventuellt läckage Start och drift Öppna utloppsventilen. Obs! Vi rekommenderar att pumpen startas med lågt lufttryck/-flöde (långsamt) i början, med hänsyn till sugkapaciteten när det fortfarande finns luft i sugledningen. Detta är inte nödvändigt om pumpen fylls med vätska före start. När pumpen har fyllts med vätska får lufttrycket/-flödet höjas för att öka pumpens sugkapacitet. Pumpens prestanda kan justeras via lufttillförseln med hjälp av en nålventil och en tryckregulator. Prestandan kan även justeras med en normal flödeskontroll på systemets utloppssida Torrkörning Även om pumpen kan torrköras är det viktigt att tänka på att långa perioder av torrkörning kan orsaka skador på luftventilen och låsringarna. Även en tom pump bör köras på låg hastighet styrd av en nålventil Optimera pumpens livslängd Om pumpen körs med hög frekvens (max lufttryck/flöde) kontinuerligt kommer vissa delar i pumpen slitas ut snabbare. När det är möjligt att pumpen körs torr och/eller vid full frekvens rekommenderar vi att en luftventil med PET-kolv används. Generellt rekommenderar vi att pumpen körs på hälften av sin maxkapacitet. Exempelvis ska en T120-pump köras kontinuerligt på max 80 l/min. Manual för Tapflo metallpumpar 14

15 2. DRIFT Som angivet i kapitel rekommenderar Tapflo att lämpligt luftbehandlingssystem används för att kunna förlänga pumpens livslängd. Om luftfuktigheten är hög rekommenderas användning av vattenavskiljare eller lufttorkare. På grund av tryckavlastning på utloppssidan kan annars is frysa på ljuddämparen, vilket krymper den så att den skjuts ut ur sin hylsa. Om omgivande luft är fuktig kan is frysa utanför ljuddämparen. I sådant fall rekommenderar vi att ett längre utlopp för den komprimerade luften används (ca 500 mm/19,7"). Om det finns risk att luftutloppet fryser är det bra att förvärma luften innan den når inloppet för att kunna höja luftens daggpunkt. VIKTIGT! Se till att luftens temperatur inte överskrider 50 C (122 F). Om is/frost fortfarande är ett problem med den standardmonterade ljuddämparen rekommenderar vi att en förstärkt ljuddämpare i metall används. Kontakta oss för mer information Stänga av pumpen Pumpen kan stängas av på två sätt: 1) Genom att utloppsventilen stängs. Trycket från systemet stänger av pumpen automatiskt. Pumpen startar enkelt om när ventilen öppnas igen. VIKTIGT! Tänk på att luft måste tillföras till pumpen när denna metod används. Det är viktigt för att hålla membranen i balans och förhindra att de går sönder i förtid. 2) Genom att stänga lufttillförseln. VIKTIGT! Säkerställ att utloppsventilen är öppen för att lätta på pumpens tryck när denna metod används. Manual för Tapflo metallpumpar 15

16 3. UNDERHÅLL 3. UNDERHÅLL 3.1. Vid ny eller ominstallerad pump Om pumpen är ny eller ominstallerad efter underhåll är det viktigt att dra åt pumphusets skruvar/muttrar (pos. 37) efter några dagar i drift. Se till att använda rätt åtdragningsmoment se kapitel Åtdragningsmoment Åtdragningsmoment Åtdragningsmoment Prestandatest När installationen är ny ska en testkörning av pumpen genomföras. Mät kapaciteten vid ett specifikt lufttryck/flöde. Denna information är användbar för att kontrollera prestandan i framtiden när slitage uppstår. Du kan schemalägga underhållet av pumpen och välja reservdelar som lagerhålls Rutinkontroll Regelbunden kontroll av pumpens drift rekommenderas för att upptäcka problem. Förändring i pumpens ljud kan vara ett tecken på slitna delar (se kapitel 3.4 Felsökning nedan). Läckande vätska från pumpen och förändringar i prestandan kan också upptäckas. Rutinkontroller ska utföras regelbundet Fullständig inspektion Intervallen för den fullständiga inspektionen beror på pumpens driftsförhållanden. Vätskans egenskaper, temperatur, material som används i pumpen och driftstiden avgör hur ofta en fullständig inspektion behöver genomföras. Om ett problem uppstår eller om pumpen behöver en fullständig inspektion, se kapitlen 3.4 Felsökning och 3.5, 3.7 Demontera pumpen Du är naturligtvis välkommen att kontakta oss för ytterligare hjälp. Delar som utsätts för slitage bör lagerhållas, se våra rekommendationer i kapitel 5.11 Rekommendationer för lagerhållning. Manual för Tapflo metallpumpar 16

17 3. UNDERHÅLL 3.6. Felsökning PROBLEM MÖJLIGT FEL MÖJLIG LÖSNING Pumpen fungerar/startar ej Pumpen suger dåligt Pumpen går ojämnt Dåligt flöde/tryck Vätska läcker från pumpen Vätska läcker ut ur ljuddämparen Membranhaveri Lufttrycket är för lågt Luftledningen har blockerats Ljuddämparen har blockerats Luftventilen är trasig Smuts i pumpkammaren Membranhaveri Inloppsanslutningen är otät Inloppsanslutningen är blockerad Ljuddämparen har blockerats Ventilkulorna har blockerats eller skadats Ventilsätena är slitna Pumpen startar med högt tryck Luft i inlopps-/utloppsledningen Torrsugning mot utloppstrycket Ventilkulorna har blockerats Tätning i centrumblocket Luftventilen är trasig Membranhaveri Ventilsätena är slitna Is på ljuddämparen Tryckfall i lufttillförseln Tryckförlust på sugsidan Lufttillförseln/luftventilen läcker Insuget eller luftanslutningen är blockerad Ljuddämparen har blockerats Ventilkulan är sliten eller trasig Ventilsätena är slitna Luft i vätskan Membranhaveri Is på ljuddämparen Pumphusets skruvar har inte dragits åt ordentligt O-ringarna på sugledningarna är skadade Skadat membran Spänning/påfrestning från installation Membranhaveri Fel val av material För högt tryck i installationen Långa perioder av torrkörning För högt tryck på inloppssidan Öka lufttrycket via en filterregulator Kontrollera/rengör anslutningen för lufttillförsel Kontrollera/rengör/byt ut ljuddämparen Rengör/byt ut hela luftventilen Avlägsna smuts från kamrarna Byt ut membran Dra åt inloppsledningen Rengör inloppsledningen Kontrollera/rengör/byt ut ljuddämparen Kontrollera ventilkulornas dimensioner och form Kontrollera ventilsätenas dimensioner och form Starta pumpen långsamt (se kapitel 2.2) Ventilsugning/utloppsledning Fyll pumpen med vätska/starta utan utloppstryck Kontrollera ventilkulornas dimensioner och form Byt ut tätningen Rengör/byt ut luftventilen Byt ut membran Kontrollera ventilsätenas dimensioner och form Förbättra luftkvaliteten (se kapitel och 2.2.2) Öka lufttrycket via en filterregulator Kontrollera/ändra installationen på sugsidan Kontrollera/reparera/byt ut lufttillförseln/luftventilen Kontrollera/rengör lufttillförseln/inloppsanslutningen Kontrollera/rengör/byt ut ljuddämparen Kontrollera ventilkulornas dimensioner och form Kontrollera ventilsätenas dimensioner och form Täta inloppsledningen, kontrollera/fyll på behållaren Kontrollera/byt ut membranen Förbättra luftkvaliteten (se kapitel och 2.2.2) Kontrollera skruvarnas åtdragningsmoment Byt ut O-ringarna Kontrollera/byt ut membranen Justera installationen, avlägsna påfrestningar, vid användning av pulsationsdämpare ska separat stöd tillhandahållas (se IOM bruksanvisning för pulsationsdämpare). Byt ut membran Kontakta oss för val av material Använd luftbehandlingssystem för att skydda pumpen Om torr, kör pumpen långsamt (se kapitel 2.2) Säkerställ att tryckbalans finns mellan membranens luft- och vätskesidor Manual för Tapflo metallpumpar 17

18 3. UNDERHÅLL 3.7. Aluminium och gjutjärn demontering av pumpen Numreringen inom hakparentes avser numren i reservdelsritningarna och reservdelslistorna i kapitel 5. RESERVDELAR Före demontering Töm pumpen på all vätska. Rengör eller neutralisera pumpen ordentligt. Koppla loss tryckluftsledningen från pumpen och därefter sug- och tryckledningarna Demontering Bild Skruva loss pumphusets skruvar [37] från ena sidan av pumpen. Bild Lyft försiktigt den lösa pumphusväggen [11]. Bild Ta av anslutningarna [13]. Bild Skruva loss ett av membranen [15] från axeln [16]. Bild Vänd pumpen och skruva loss den andra pumphusväggen [11]. Manual för Tapflo metallpumpar 18

19 3. UNDERHÅLL Bild För TX25 upp till TX420 Skruva loss ventilkulestoppet [22] från pumphuset [11] för att kunna ta ut ventilkulorna [23]. OBS! Stoppen tätas med lite lim. Om det är svårt att skruva loss, värm upp pumphuset lite för att lösa upp limmet. Se till att använda en insexnyckel av bra kvalitet för att inte skada stoppets hylsa. Bild Tryck ut axeln [16] ur centrumblocket [12] och skruva loss det andra membranet [15]. Bild För TX70 upp till TX820 Om axelns tätning [36] verkar sliten (luft läcker in), ta av den tillsammans med reserv-o-ringarna [47] med hjälp av ett spetsigt verktyg. OBS! Var extra försiktig när detta arbete utförs. Om centrumblockets insida repas uppstår luftläckage. Tätningarna och O-ringarna förstörs i regel under detta arbete så se till att du har reservdelar hemma. Bild Ta av båda låsringarna [27] från centrumblocket [12] med en tång. OBS! Skydda dig själv med den andra handen medan du gör detta eftersom låsringen lätt kan snärta iväg. Bild Tryck ut luftventilen [61] med hjälp av en tryckanordning. Var försiktig så att inte luftventilens mässingkanter skadas. Pumpen är nu helt demonterad. Kontrollera om komponenterna är skadade eller slitna och byt ut vid behov. Kontrollera skicket på de yttre O-ringarna (6 x pos. 30) när luftventilen har demonterats från centrumblocket och byt ut dem vid behov. Manual för Tapflo metallpumpar 19

20 3. UNDERHÅLL 3.8. Aluminium och gjutjärn montering av pumpen Monteringen utförs i omvänd ordning jämfört med demontering. Det finns ändå några saker att komma ihåg för att kunna montera pumpen korrekt. Bild Sätt in låsringen [27] på ena sidan av centrumblocket [12] innan luftventilen [61] sätts in. Bild Stryk på lite vatten eller alkohol på O-ringarna när luftventilen [61] sätts in i centrumblocket [12] så går detta smidigare. Vi rekommenderar att du använder en pressanordning för detta arbete. OBS! När luftventilen av storlek TX25 sätts in ska axeln ersättas med en skruv och en mutter för att säkerställa att luftventilen sitter fast ordentligt. Bild När membranen [15] skruvas fast på axeln [16] ska hålen i membranen ligga jämnt med hålen i centrumblocket [12]. Ibland är det nödvändigt att vrida tillbaka membranet lite för att hålen ska ligga jämnt för varandra. Bild Stryk på lite Loctite 243 på gängan innan ventilkulestoppet [22] skruvas in. OBS! Se till att limmet stryks på gängan och inte bara på öppningen i botten. Bild Vid montering av membranen [15] ska man först skruva in skruvstiftet i ett av membranen så långt det går. Manual för Tapflo metallpumpar 20

21 3. UNDERHÅLL RÄTT FEL Bild Se till att inget utrymme finns mellan stoppet och pumphuset [11] efter att ventilkulestoppet [22] har skruvats in. OBS! Om ventilkulestoppet inte har skruvats in korrekt kan det gå sönder och orsaka skador på pumpens inre. Bild Kom ihåg att dra åt kupolmuttrarna enligt åtdragningsprocessen och med rätt åtdragningsmoment. VIKTIGT! Dra åt kupolmuttrarna igen med rätt åtdragningsmoment efter några veckors drift Provkörning Vi rekommenderar att en provkörning av pumpen genomförs innan den monteras i systemet så att ingen vätska spills om pumpen läcker eller om den inte startar som den ska på grund av felaktig montering. Dra åt muttrarna igen med rätt åtdragningsmoment efter några veckors drift. Manual för Tapflo metallpumpar 21

22 3. UNDERHÅLL 3.9. Rostfritt stål demontera pumpen Numreringen inom hakparentes avser numren i reservdelsritningarna och reservdelslistorna i kapitel 5 RESERVDELAR Före demontering Töm pumpen på all vätska. Rengör eller neutralisera pumpen ordentligt. Koppla loss tryckluftsledningen från pumpen och därefter sug- och tryckledningarna Demontering Bild Skruva loss pumphusets muttrar [37]. Bild Lägg ned pumpen på ena sidan och lyft av ett av pumphusen [11]. Bild Lyft de lösa in-/utloppen [13] och centrumblocket [12] från det andra pumphuset [11]. Bild Skruva loss insexskruvarna [227] från det övre [22/22U*] och undre [22/L*] ventilkulestoppet. Ta ur skruvarna och halvstängerna. * Pumparna T70 och T120 har lika stort ventilkulestopp, pos. 22, medan T220 och T420 har olika långa ventilkulestopp, pos. 22U och 22L. Bild Skruva loss membranet [15] från ena sidan av pumpen.

23 3. UNDERHÅLL Bild Ta ut det andra membranet [15] tillsammans med axeln [16]. a) Luftventil monterad med låsring T/TX70, T120, T820 Bild Ta av båda låsringarna [27] från centrumblocket [12] med en tång. OBS! Skydda dig själv med den andra handen medan du gör detta eftersom låsringen lätt kan snärta iväg. Bild Tryck ut luftventilen [61] med hjälp av en tryckanordning. Var försiktig så att inte luftventilens mässingkanter skadas. b) Plattmonterad luftventil TX120, T/TX220, T/TX420 Bild Skruva loss plattans skruvar [2711] från båda sidorna av centrumblocket [12] och ta ut den vänstra och högra plattan [271]. Bild Tryck ut luftventilen [61] med hjälp av en tryckanordning. Var försiktig så att inte luftventilens mässingkanter skadas. Pumpen är nu helt demonterad. Kontrollera om komponenterna är skadade eller slitna och byt ut vid behov. Kontrollera skicket på de yttre O-ringarna (6 x pos. 30) när luftventilen har demonterats från centrumblocket och byt ut dem vid behov. Manual för Tapflo metallpumpar 23

24 3. UNDERHÅLL Rostfritt stål montera pumpen Monteringen utförs i omvänd ordning jämfört med demontering. Det finns ändå några saker att komma ihåg för att kunna montera pumpen korrekt. Bild Sätt in låsringen [27] på ena sidan av centrumblocket innan luftventilen [61] sätts in. Bild Stryk på lite vatten eller alkohol på O-ringarna när luftventilen [61] sätts in i centrumblocket [12] så går detta smidigare. Vi rekommenderar att du använder en pressanordning för detta arbete. Bild Se till att pinnskruven går hela vägen igenom medan du skruvar in den i membranet [15], när membranets pinnskruv [1652] behöver bytas ut. Bild När membranen [15] skruvas fast på axeln [16] ska hålen i membranen ligga jämnt med hålen i centrumblocket [12]. Ibland är det nödvändigt att vrida tillbaka membranet lite för att hålen ska ligga jämnt för varandra. Bild Stryk på Loctite på stoppet för att säkra skruvarna. Manual för Tapflo metallpumpar 24

25 3. UNDERHÅLL Bild För att stoppen ska kunna monteras enklare går det bra att använda en insexnyckel och tång. Bild Kom ihåg att dra åt kupolmuttrarna enligt åtdragningsprocessen och med rätt åtdragningsmoment. VIKTIGT! Dra åt kupolmuttrarna igen med rätt åtdragningsmoment efter några veckors drift Provkörning Vi rekommenderar att en provkörning av pumpen genomförs innan den monteras i systemet så att ingen vätska spills om pumpen läcker eller om den inte startar som den ska på grund av felaktig montering. Dra åt muttrarna igen med rätt åtdragningsmoment efter några veckors drift. Manual för Tapflo metallpumpar 25

26 4. TILLVAL 4. TILLVAL 4.1. Fatpump TD... Denna lösning är perfekt när pumpen ska vara rörlig. Den har utrustats med ett bärhandtag i rostfritt stål och en sugledning som skruvas direkt in i inloppsledningen. Rörets standardlängd är mm. Du kan enkelt ta av pumpen från ett fat eller en behållare och flytta den till en annan. Tillgänglig i pumpstorlekarna: T/TXD25, T/TXD70 och T/TXD120 Ytterligare/andra reservdelar: Artikelnr Antal Beskrivning Material 6-xxx-63* 1 Alu, AISI Fatinlopp 316L 6-xxx-64 1 Alu, AISI Pumpledning 316L 6-xxx-65 1 Handtag AISI 316L 6-xxx Kupolmutter för pumpfot A xxx Bricka för pumpfot 6-xxx Fot för fatpump Gummi * Endast för pumpstorlekarna TD70 och TD Tvillingkopplingar TT... Tapflo-pumparna kan utrustas med dubbla inlopp/utlopp. På detta vis kan man få två pumpar i en. Den används för blandning eller återcirkulering av vätskor. Båda pumpkamrarna är åtskilda så att vätskorna ej blandas. Tillgänglig i pumpstorlekarna: T/TXT25, T/TXT70, T/TXT120, T/TXT220 och T/TXT420 Ytterligare/andra reservdelar: Artikelnr Antal Beskrivning Material 6-xxx Tvillinginlopp/- utlopp Aluminium, AISI 316L Manual för Tapflo metallpumpar 26

27 4. TILLVAL 4.3. Filterpresspump TF... Tapflos filterpresspump är en färdig, kompakt produkt som kan installeras direkt på filterpressen. Pumpen har utrustats med en förstärkare som förstärker trycket i ett 2:1-förhållande. Som ett resultat av detta går det att uppnå 16 bar i pumpens utlopp (be roende på pumpstorlek). Som standard utrustas förstärkaren med en tryckregulator och två manometrar. Jämfört med standardpumpen är TF-varianten utrustad med särskilda pinnskruvar och särskild luftventil med PET-kolv (6-xxx ). För pumpserien i rostfritt stål rekommenderar vi även centrumblocket i aluminium (-6Atillval) istället för standard PP för bättre hållbarhet. Tillgänglig i pumpstorlekarna: TF70, TF120, TF220 och TF420 Ytterligare/andra reservdelar: Artikelnr Antal Beskrivning Material 6-xxx Pinnskruv med längre gänga A4-80 / AISI 316L* 6-xxx-37 4/8* Extra muttrar A xxx-38 4 Extra brickor A xxx-99 1 Komplett förstärkare - Monteringsplatta för AISI xxx-990 förstärkare Monteringsskruvar för A xxx-996 förstärkare Monteringsbrickor för A xxx-997 förstärkare * Serie i rostfritt stål/serier i aluminium och gjutjärn 4.4. Spärrpump TB... Med sin särskilda konstruktion och sitt styrsystem är spärrpumpen perfekt när membranhaveri måste upptäckas omedelbart för att kunna undvika läckage av vätska i miljön och luftfördelningssystemet. När ett haveri upptäcks stängs pumpen automatiskt av och ett alarm genereras. Tillgänglig i pumpstorlekarna: TXB70, TXB120, TXB220 och TXB420 Ytterligare/andra reservdelar: Artikelnr Antal Beskrivning Material 6-xxx Distansbricka PP, PE, AISI 316L, aluminium 6-xxx Långt inlopp/utlopp Aluminium, AISI 316L Manual för Tapflo metallpumpar 27

28 4. TILLVAL 6-xxx-149* 6/8** Pinnskruv AISI xxx Membran luftsidan EPDM, PTFE, NBR 6-xxx Membran vätskesidan EPDM, PTFE, NBR 6-xxx-153 4/8*** O-ring FKM, NBR, EPDM 6-xxx-159 2**** Distansbricka för membran PP, PE, AISI 316L, aluminium 6-xxx Membranaxel AISI 316L 6-xxx Distansplugg PP, PE * Endast för serie i rostfritt stål ** 6 för TXB70 och TXB120, 8 för TXB220 och TXB420 *** 4 för TXB70, TXB220 och TXB420, 8 för TXB120 **** Endast TXB220 och TXB Ventillyftare TL... Detta tillval är ett bra sätt att tömma pumpen på vätska om det inte är möjligt att koppla loss pumpen från installationen. Med denna enkla lösning kan du enkelt höja kulan från ventilsätet och låta vätskan rinna ut ur pumpen. Tillgänglig i pumpstorlekarna: T70, T120, T220 och T420 Ytterligare/andra reservdelar: Artikelnr Antal Beskrivning Material 6-xxx Hus för TL-pump Aluminium, AISI 316L, Aluminium med PTFEbeläggning 6-xxx-95 4 Ventillyftsystem AISI 316L Manual för Tapflo metallpumpar 28

29 5. RESERVDELAR 5. RESERVDELAR 5.1. Pumpar i aluminium och gjutjärn TX25 Reservdelsritning TX25 Reservdelslista Pos. Antal Beskrivning Material 11 2 Hus AK9 aluminium, gjutjärn, aluminium med PTFEbeläggning 12 1 Centrumblock AK9 aluminium, gjutjärn, aluminium med PTFEbeläggning 13 2 In-/utlopp PA6 aluminium, gjutjärn, AISI 316L 15 2 Membran EPDM, PTFE, NBR eller FKM x 18 4 O-ringsats (in-/utlopp) Klinger-tätning/NBR (standard), Klinger-tätning/EPDM, Klinger-tätning/FKM x x 22 4 Stopp AISI 316L 23 4 Ventilkula EPDM, PTFE, AISI 316L. PU, NBR, keramik, FKM x 25 1 Ljuddämpare PP x 27 2 Låsring Fosforbr Skruv Förzinkat stål 38 8 Bricka Förzinkat stål 61 1 Luftventil komplett Block: mässing (standard), AISI 316L eller PET, O-ringar: NBR (standard), EPDM eller FKM x 90 1 Jordningssats AISI 316L KIT LIQ KIT AIR Tvillingkoppling Tvillinginlopp/- utlopp Camlock-koppling Camlockkoppling hane Aluminium, CI Aluminium Fatpump 64 1 Pumpledning Aluminium 65 1 Handtag AISI 316L Gummifot NBR Bricka A Kupolmutter A4-70 Manual för Tapflo metallpumpar 29

30 5. RESERVDELAR TX70-TX420 Reservdelsritning TX70-TX420 Reservdelslista Pos. Antal Beskrivning Material 11 2 Hus AK9 aluminium, gjutjärn, aluminium med PTFEbeläggning 12 1 Centrumblock AK9 aluminium, gjutjärn, aluminium med PTFEbeläggning 13 2 In-/utlopp PA6 aluminium, gjutjärn, AISI 316L 15 2 Membran EPDM, PTFE, NBR eller FKM* X 16 1 Membranaxelsats AISI 316L X 18 4 O-ringsats (in-/utlopp) Klinger-tätning/NBR (standard), Klinger-tätning/EPDM, Klinger-tätning/FKM X X 22 4 Stopp AISI 316L 23 4 Ventilkula EPDM, PTFE, AISI 316L. PU, NBR, keramik, FKM X 25 1 Ljuddämpare PP X 27 2 Låsring Fosforbr Centrumblockstätning PE X 37 12/16** Skruv Förzinkat stål 38 12/16** Bricka Förzinkat stål 47 4/8*** O-ring (backup för 36) NBR X 61 1 Luftventil komplett Block: mässing (standard), AISI 316L eller PET, O-ringar: NBR (standard), EPDM eller FKM X 90 1 Jordningssats AISI 316L KIT LIQ KIT AIR * = endast TX70 ** = TX70, TX120/TX220, TX420 *** = TX70, TX220, TX420/TX120 Manual för Tapflo metallpumpar 30

31 5. RESERVDELAR TX70-TX420 Reservdelar, tillval Tvillingkoppling TT Tvillinginlopp/-utlopp Aluminium, CI Fatpump TD 63 1 Fatpump, inlopp Aluminium, CI 64 1 Pumpledning Aluminium 65 1 Handtag AISI 316L Gummifot NBR Bricka A Kupolmutter A4-70 Alternativa kopplingar Flänsledning (gänga) AISI 316L 71 2 ANSI flänsring AISI 316L 73 2 DIN flänsring AISI 316L JIS flänsring AISI 316L Integrerad anslutning med lös fläns AISI 316L Camlock-koppling hane Aluminium 72 2 Integrerad anslutning med svetsad fläns AISI 316L Extern lufttillförsel 5EC Centrumblock Aluminium, CI Slaggivare för membran 5C Centrumblock för slaggivare Aluminium, CI 74 1 Induktiv sensor CuZn 76 1 Sensorplatta AISI 316L Manual för Tapflo metallpumpar 31

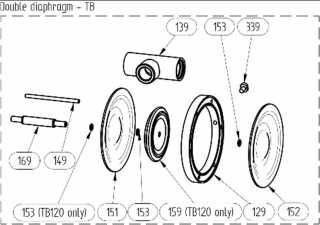

32 5. RESERVDELAR Dubbelt membransystem TB Distansbrickor sats (höger + vänster) PA6 Aluminium In-/utlopp AISI 316L Membran på luftsidan EPDM, PTFE, NBR Membran på vätskesidan EPDM, PTFE, NBR 153 4/6* O-ring för membran EPDM, FKM, NBR 159 2** Distansbricka för membran PA6 Aluminium Membranaxel AISI 316L Distansplugg PE /16*** Skruv för pump TB Förzinkat stål * TXB70, TXB120/TX220, TXB420 ** endast TXB120, TX220, TXB420 *** TXB70, TXB120/TX220, TXB420 Pump med tryckförstärkare TF 99 1 Förstärkare Monteringsplatta för förstärkare AISI Monteringsskruv för förstärkare A Monteringsbricka för förstärkare A Pinnskruv AISI 316L 37 4 Extra muttrar AISI Extra brickor AISI 304 Manual för Tapflo metallpumpar 32

33 5. RESERVDELAR TX820 Reservdelsritning Manual för Tapflo metallpumpar 33

34 5. RESERVDELAR TX820 Reservdelslista Pos. Antal Beskrivning Material 11 2 Hus AK9 aluminium, aluminium med PTFE-beläggning 12 1 Centrumblock AK9 aluminium, aluminium med PTFE-beläggning 13 2 In-/utlopp AK9 Aluminium, AISI 316L 15 2 Membran EPDM, PTFE, NBR X 16 1 Membranaxelsats AISI 316L X 18 4 O-ringsats (in-/utlopp) Klinger-tätning/NBR (standard), Klinger-tätning/EPDM, Klinger-tätning/FKM X X 22 4 Stoppmontering AISI 316L; NBR, EPDM O-ring 23 4 Ventilkula EPDM, PTFE, PU, NBR X 25 1 Ljuddämpare PP X 27 2 Låsring Fosforbr Centrumblockstätning PE X Skruv Förzinkat stål Bricka Förzinkat stål 47 4 O-ring (backup för 36) NBR X 61 1 Luftventil komplett Block: PET; O-ringar: NBR, FKM, EPDM X 90 1 Jordningssats AISI 316L KIT LIQ KIT AIR Manual för Tapflo metallpumpar 34

35 5. RESERVDELAR 5.2. Pumpar i rostfritt stål T70 T120 Reservdelsritning T70 T120 Reservdelslista Pos. Antal Beskrivning Material 11 2 Hus AISI 316L 12 1 Centrumblock PP 13 2 In-/utlopp AISI 316L 14 6 Pinnskruv A Membran EPDM, PTFE, NBR X 16 1 Membranaxel AISI 316 X 18 4 O-ringsats (in-/utlopp) FEP/Silikon (standard), FEP/FKM X X 22 4 Ventilkulestopp AISI 316L 23 4 Ventilkula EPDM, PTFE, NBR, PU, AISI 316L, keramisk X 25 1 Ljuddämpare PP X 26 1 Luftinloppsadapter A4 27* 2 Låsring Fosforbr O-ring NBR (standard), EPDM, FKM 36 2 Centrumblockstätning PE X Mutter A Bricka A /4** O-ring (backup för 36) NBR (standard), EPDM, FKM X 61 1 Luftventil komplett Block: mässing (standard), PET, AISI316L O-ringar: NBR (standard), FKM, EPDM X 90*** 1 Jordningssats AISI 316L * = T70, TX70 och T120; TX120 plattmonterad luftventil se tillval 5TS nedan ** = T70/T120 ***= På ATEX-pumpar KIT LIQ KIT AIR Manual för Tapflo metallpumpar 35

36 5. RESERVDELAR T70-T120 Reservdelar, tillval Tvillingkoppling TT Tvillinginlopp/-utlopp AISI 316L Fatpump TD 64 1 Pumpledning Aluminium 65 1 Handtag AISI 316L, PP 17 4 Gummifot NBR Bricka A Kupolmutter A4-70 Alternativa kopplingar Flänsledning (gänga) AISI 316L 71 2 ANSI flänsring AISI 316L 73 2 DIN flänsring AISI 316L JIS flänsring AISI 316L Integrerad anslutning med lös fläns AISI 316L Camlock-koppling hane AISI 316L Integrerad anslutning med camlock-koppling AISI 316L 72 2 Integrerad anslutning med svetsad fläns AISI 316L Pumpfötter AISI 316L Monteringsskruv för fot A Bricka A4-80 Slaggivare för membran 5C Centrumblock för slaggivare PP 74 1 Induktiv sensor CuZn 75 1 Sensorkåpa PP Packbox PP O-ring NBR 76 1 Sensorplatta AISI 316L Extern lufttillförsel 5EC Centrumblock PP 26 2 Luftinloppsadapter A4 Luftventilsförstärkning 5TS (standard på TX120) Centrumblock för plattmonterad PP luftventil Monteringsplattset AISI 316L Monteringsskruvar A4-70 Manual för Tapflo metallpumpar 36

37 5. RESERVDELAR Dubbelt membransystem TB Distansbrickor sats (höger + vänster) PP In-/utlopp AISI 316L Pinnskruv för pump TB A Membran på luftsidan EPDM, PTFE, NBR Membran på vätskesidan EPDM, PTFE, NBR 153 4/6* O-ring för membran EPDM, FKM, NBR 159 2** Distansbricka för membran PE Membranaxel AISI 316L Distansplugg PP *TB70 /TB120 ** endast TB120 Pump med tryckförstärkare TF 99 1 Förstärkare Monteringsplatta för förstärkare AISI Monteringsskruv för förstärkare A Monteringsbricka för förstärkare A Monteringsbricka för förstärkare A Pinnskruv AISI 316L 37 8 Extra muttrar AISI Extra brickor AISI 304 Manual för Tapflo metallpumpar 37

38 5. RESERVDELAR T220 T420 Reservdelsritning T220 T420 Reservdelslista Pos. Antal Beskrivning Material 11 2 Hus AISI 316L Centrumblock PP 13 2 In-/utlopp AISI 316L 14 8 Pinnskruv A Membran EPDM, PTFE, NBR X 16 1 Membranaxel AISI 316 X 18 4 O-ringsats (in-/utlopp) FEP/Silikon (standard), FEP/FKM X X 22U 2 Ventilkulestopp (övre) AISI 316L 22L 2 Ventilkulestopp (undre) AISI 316L 23 4 Ventilkula EPDM, PTFE, NBR, PU, AISI 316L, keramisk X 25 1 Ljuddämpare PP X 26 1 Luftinloppsadapter A Monteringsplattset AISI 316L Monteringsskruvar A O-ring NBR (standard), EPDM, FKM 36 2 Centrumblockstätning PE X Mutter A Bricka A O-ring (backup för 36) NBR (standard), EPDM, FKM X 61 1 Luftventil komplett Block: mässing (standard), PET, AISI316L O-ringar: NBR (standard), FKM, EPDM X 90* 1 Jordningssats AISI 316L *= På ATEX-pumpar KIT LIQ KIT AIR Manual för Tapflo metallpumpar 38

39 5. RESERVDELAR T70-T120 Reservdelar, tillval Tvillingkoppling TT Tvillinginlopp/-utlopp AISI 316L Slaggivare för membran 5C Centrumblock för slaggivare PP 74 1 Induktiv sensor CuZn 75 1 Sensorkåpa PP Packbox PP O-ring NBR 76 1 Sensorplatta AISI 316L Alternativa kopplingar Flänsledning (gänga) AISI 316L 71 2 ANSI flänsring AISI 316L 73 2 DIN flänsring AISI 316L JIS flänsring AISI 316L Integrerad anslutning med lös fläns AISI 316L Camlock-koppling hane AISI 316L Integrerad anslutning med camlockkoppling AISI 316L 72 2 Integrerad anslutning med svetsad fläns AISI 316L Pumpfötter AISI 316L Monteringsskruv för fot A Bricka A4-80 Extern lufttillförsel 5EC Centrumblock PP 26 2 Luftinloppsadapter A4 Manual för Tapflo metallpumpar 39

40 5. RESERVDELAR Dubbelt membransystem TB Distansbrickor sats (höger + vänster) PP In-/utlopp AISI 316L Pinnskruv för pump TB A Membran på luftsidan EPDM, PTFE, NBR Membran på vätskesidan EPDM, PTFE, NBR O-ring för membran EPDM, FKM, NBR Distansbricka för membran PE Membranaxel AISI 316L Distansplugg PP Pump med tryckförstärkare TF 99 1 Förstärkare Monteringsplatta för förstärkare AISI Monteringsskruv för förstärkare A Monteringsbricka för förstärkare A Monteringsbricka för förstärkare A Pinnskruv AISI 316L 37 8 Extra muttrar AISI Extra brickor AISI 304 Manual för Tapflo metallpumpar 40

41 5. RESERVDELAR T820 Reservdelsritning Manual för Tapflo metallpumpar 41

42 5. RESERVDELAR T820 Reservdelslista Pos. Antal Beskrivning Material 11 2 Hus AISI 316L 12 1 Centrumblock PP Inloppsanslutning AISI 316L Utloppsanslutning AISI 316L 14 8 Pinnskruv A Sexkantsskruv A Membran EPDM, PTFE, NBR X 16 1 Membranaxel AISI 316L X 17 1 Stativ AISI Sexkantsskruv AISI 316L Bricka A Insexskruv A Ögleskruv A Bricka A Platt packning EPDM, PTFE X X O-ring FEP FKM X X Ventilsäte AISI 316L Ledarskruv AISI 316L 23 4 Ventilkula PTFE, EPDM, NBR, PU X 25 1 Ljuddämpare PP X 26 1 Luftinloppsadapter A Låsring Fosforbr O-ring NBR, FKM, EPDM 36 4 Centrumblockstätning PE X Kupolmutter A Sexkantsmutter A Fjäderbricka A Fjäderbricka A O-ring (backup för 36) NBR X 61 1 Luftventil komplett Block: PET (standard), mässing, AISI316L X O-ringar: NBR (standard), FKM, EPDM 90* 1 Jordningssats AISI 316L *= På ATEX-pumpar KIT LIQ KIT AIR Manual för Tapflo metallpumpar 42

43 5. RESERVDELAR 5.3. Rekommendationer för lagerhållning Även vid normal drift blir vissa komponenter i pumpen slitna. För att undvika dyra haverier rekommenderar vi att du lagerhåller ett antal reservdelar. Beroende på hur tung driften är och hur viktigt det är att garantera kontinuerlig drift erbjuder vi tre olika reservdelsset KIT LIQ inkluderar delar för pumpens vätskefyllda sida och KIT AIR inkluderar delar på pumpens luftsida och utsätts för slitage. TX25 A/C: KIT LIQ Pos. Beskrivning Antal 15 Membran 2 18 O-ringsats, in-/utlopp 4 23 Ventilkula 4 KIT AIR Pos. Beskrivning Antal 18 O-ringsats, in-/utlopp 4 61 Luftventil komplett 1 25 Ljuddämpare 1 TX70 A/C, TX120 A/C, TX220 A/C, TX420 A/C, TX820 A; T70 S, T120 S, T220 S, T420 S, T820 S: KIT AIR Pos. Beskrivning Antal 18 O-ringsats, in-/utlopp 4 61 Luftventil komplett 1 16 Membranaxel 1 36 Centrumblockstätning 2/4* 47 O-ring (backup för 36) 2/4/8** 25 Ljuddämpare 1 KIT LIQ Pos. Beskrivning Antal 15 Membran 2 18 O-ringsats, in-/utlopp 4 23 Ventilkula 4 * T70 S, T120 S, T220 S, T420 S/TX70 A/C, TX120 A/C, TX220 A/C, TX420 A/C, TX820 A, T820 S ** T70 S, T220 S, T420 S/TX70 A/C, T120 S, TX220 A/C, TX420 A/C, TX820 A, T820 S/TX120 A/C Manual för Tapflo metallpumpar 43

44 5. RESERVDELAR 5.4. Beställning Uppge modellnummer och serienummer från pumphuset vid beställning av reservdelar för Tapflo-pumpar. Leta upp delarnas artikelnummer i reservdelslistan och ange hur många av varje Pumpbeteckning Modellnumret på pumpen och på framsidan av denna bruksanvisning anger pumpens storlek och dess material. I. Tapflo membranpump IV. Material i dränkta metalldelar II. Grundutföranden III. Maxkapacitet [l/min] V. Membranens material VI. Ventilkulornas material VII. Specialutföranden T XD 100 P T T -7PV I. T = Tapflo membranpump II. Grundutföranden: B = Backupmembranpump D = Fatpump F = Filterpresspump L = Dräneringssystem T = Pump med tvillinginlopp/-utlopp X = ATEX-godkänd, grupp II, kat. 2 VI. Ventilkulornas material: E = EPDM N = NBR (nitrilgummi) T = PTFE S = AISI 316 rostfritt stål U = PU (polyuretan) K = Keramik V = FKM B = PTFE TFM 1635 IV. Material i dränkta metalldelar: A = Aluminium S = AISI 316L X = Aluminium med PTFE-beläggning C = Gjutjärn V. Membranens material: E = EPDM W = Vit (livsmedelsklassat) EPDM N = NBR (nitrilgummi) T = PTFE Z = PTFE med vit baksida (livsmedelsklassat) B = PTFE TFM 1705b V = FKM (endast T25 T70) VII. Specialutföranden: 1 = Alternativt material i in-/utlopp 3 = Alternativ kopplingsmodell 4 = Backupmembransystem, konfiguration 5 = Övriga specialutföranden 6 = Alternativt material för centrumblock 7 = Alternativt material för luftventil 8 = Alternativt material för tätningar på pos = Alternativt material för pumphusets pinnskruvar 13 = Alternativa tvillinginlopp/-utlopp 14 = Alternativa pumpfötter 17 = Plattor för pump- /pulsationsdämparmontering Manual för Tapflo metallpumpar 44

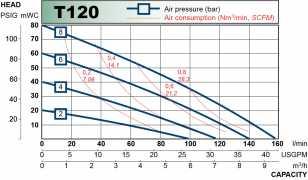

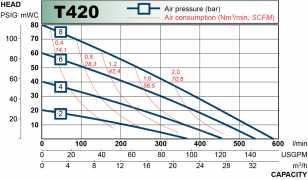

45 6. DATA 6. DATA 6.1. Kapacitetskurvor Prestandakurvorna är baserade på vatten vid 20 C. Andra förhållanden kan ändra prestandan. Se nedan hur prestandan ändras vid olika viskositeter och sughöjder. Exempel: Ett flöde på 30 liter/min. önskas. Utloppstrycket beräknas vara 25 mwc. Vi väljer pumpen T70. Den kräver ett lufttryck på 4 bar och förbrukar ca 0,20 Nm 3 luft per minut. Rekommenderat flöde är halva maxflödet. För en T70 är det rekommenderade flödet 35 l/min Kapacitetsförändringar Kapacitetsförändringar vid olika sughöjder Kapacitetsförändringar vid olika viskositeter Manual för Tapflo metallpumpar 45

46 6. DATA 6.3. Tekniska data TEKNISKA DATA PUMPSTORLEK T25 T70 T120 T220 T420 T820 Maxkapacitet* [l/min]/[us GPM] 26/6,8 78/20 158/41 330/87 570/ /216 Volym per slag** [ml]/[cu in] 70/4,27 87,5/5,34 420/25,6 933/56, /140, /312,7 Max utloppstryck [bar]/[psi] 8/116 8/116 8/116 8/116 8/116 8/116 Max lufttryck [bar]/[psi] 8/116 8/116 8/116 8/116 8/116 8/116 Max torr sughöjd [m]/[ft] 1,5/5 3/9,8 4/13 4/13 4/13 4/13 Max våt sughöjd [m]/[ft] 8/26 8/26 8/26 8/26 8/26 8/26 Maxstorlek för fasta ämnen, ø i [mm]/[in] 3/0,12 4/0,16 6/0,24 10/0,39 15/0,59 13/0,51 Max pumptemp. med EPDM/NBR [ C]/[ F] 80/176 80/176 80/176 80/176 80/176 80/176 Max pumptemp. med PTFE [ C]/[ F] 110/ / / / / /230 Pumpens vikt i aluminium [kg]/[lb] 2/4,4 5/11 8,65/19,1 18,1/39,9 36,8/81,1 101,5/223,8 Pumpens vikt i gjutjärn [kg]/[lb] 4,1/9 9,9/21,8 17,6/38,8 33,4/73,6 71,4/157,4 - Pumpens vikt i AISI 316L [kg]/[lb] - 6,8/15 15,5/34,2 35,9/79,2 66,1/145,7 137/302 * = Rekommenderat flöde är halva maxflödet. För en T70 är det rekommenderade flödet 35 l/min. ** = Baserat på pumpar med EPDM-membran. Pumpar med PTFE-membran har ca 15 % lägre volym. Manual för Tapflo metallpumpar 46

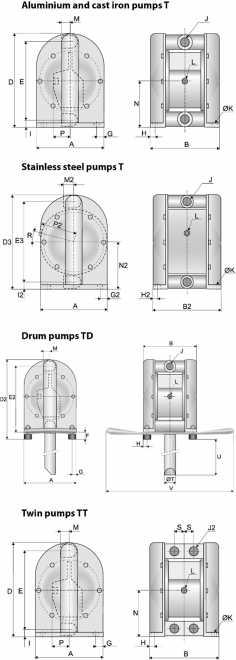

47 6. DATA 6.4. Dimensioner Dimensioner i mm (där inget annat anges) Dimensioner i inch (tum) (där inget annat anges) Endast allmänna dimensioner, fråga gärna oss efter detaljerade ritningar. Ändringar genomföres utan förvarning. Dim. A B B2 D D2 D3 E E2 E3 F G G2 H H2 I I2 J J2 ØK L M M2 N N2 P P2 R S ØT U V PUMPSTORLEK T25 T70 T120 T220 T420 T ,13 5,91 7,87 10,63 13,78 18, ,57 6,61 7,68 10,43 13,46 19, ,14 8,03 11,02 13, ,30 9,02 11,89 16,22 21,14 33, ,81 9,80 12, ,02 12,20 16,61 20, ,20 7,48 9,92 13,62 17,68 27, ,79 8,27 10, ,56 10,12 13,70 17, ,51 0,79 0, ,39 0,67 0,79 0,98 1,38 1, ,67 0,79 1,22 1, ,47 0,75 0,79 1,10 1,30 2, ,51 0,91 1,34 1, ,59 0,79 1,06 1,34 1,89 3, ,75 1,06 1,42 1,77 - ½ 3/4 1 1 ½ 2 3 ½ 3/4 1 1 ½ 2 3 3/8 ½ 3/4 1 1 ½ - 3/8 ½ 3/4 1 1 ½ - 6,5 8,5 8,5 8,5 8,5 12,5 0,26 0,33 0,33 0,33 0,33 0,49 1/8 ¼ ¼ ½ ½ 3/4 1/8 ¼ ¼ ½ ½ 3/ ,5 0,75 1,14 1,30 1,73 2,24 3, ,57 2,05 2,76 3, ,19 4,53 6,02 8,15 10,79 14, ,53 6,10 8,35 10, ,5 1,18 1,85 1,42 2,24 2,36 2, ,15 4,13 5,63 7, ,5 21, ,57 0,83 1,06 1,38 1, ,79 1,18 1, ,00 50,00 50, ,22 14,17 15, Manual för Tapflo metallpumpar 47

48 6. DATA Dimensioner - T820 S Manual för Tapflo metallpumpar 48

49 6. DATA 6.5. Åtdragningsmoment Följande åtdragningsmoment rekommenderas. PUMPSTORLEK ÅTDRAGNINGSMOMENT VID MONTERING [Nm] Aluminium och gjutjärn ÅTDRAGNINGSMOMENT VID MONTERING [Nm] Rostfritt stål T T T T T T Tillåten belastning på anslutningar Vi rekommenderar att följande belastningar och krafter som påverkar anslutningarna inte överskrids. Manual för Tapflo metallpumpar 49

50 6. DATA Riktning T25 Belastning [N] (inlopp/utlopp) Kraftmoment (inlopp/utlopp) [Nm] X 27 4,9 Y 27 4,9 Z 27 4,9 Riktning T820 Belastning [N] (inlopp/utlopp) Kraftmoment (inlopp/utlopp) [Nm] X 93 13,2 Y 93 13,2 Z 93 13,2 Riktning T70 Belastning [N] (inlopp/utlopp) Kraftmoment (inlopp/utlopp) [Nm] X 31 6,3 Y 31 6,3 Z 31 6,3 Riktning T120 Belastning [N] (inlopp/utlopp) Kraftmoment (inlopp/utlopp) [Nm] X 35 7,3 Y 35 7,3 Z 35 7,3 Riktning T220 Belastning [N] (inlopp/utlopp) Kraftmoment (inlopp/utlopp) [Nm] X 43 8,8 Y 43 8,8 Z 43 8,8 T420 Riktning Belastning [N] Kraftmoment (inlopp/utlopp) (inlopp/utlopp) [Nm] X 56 11,5 Y 56 11,5 Z 56 11,5 Manual för Tapflo metallpumpar 50

51 7. GARANTI 7. GARANTI 7.1. Garantiformulär Företag: Telefon: Fax: Adress: Land: E-post: Leveransdatum: Pumpmodell: Kontaktperson: Pump installerades (datum): Serienummer (se typskylt eller instansning på pumphus): Beskrivning av problemet: Installationen: Vätska: Temperatur [ C]: Viskositet [cps]: Spec. grav. [kg/m 3 ]: ph-värde: Partikelinnehåll: %, av maxstorlek [mm]: Flöde [l/min]: Driftstid [h/dag] Antal starter per dag: Tryckhöjd [mwc]: Lufttryck [bar]: Suglyft [m]: Luftkvalitet (filter, mikron, smörjning): Övrigt: Plats för skiss över installationen: Manual för Tapflo metallpumpar 51

52 7. GARANTI 7.2. Returnering av delar Vänligen gör följande vid returnering av delar till Tapflo: Kontakta Tapflo för fraktanvisningar. Rengör eller neutralisera och skölj delen/pumpen. Se till att delen/pumpen är helt tom på vätska. Emballera artiklarna som ska returneras ordentligt för att undvika skador under transport. Gods kommer endast accepteras om anvisningarna ovan har efterföljts Garanti Tapflos garanti gäller för produkter under förhållanden angivna nedan under en period på max 5 år från installation och max 6 år från tillverkningsdatumet. 1. Följande villkor gäller försäljningen av maskiner, komponenter och relaterade tjänster och produkter från Tapflo (hädanefter kallade produkterna ). 2. Tapflo (tillverkaren) garanterar att: a. produkterna är fria från material-, konstruktions- och tillverkningsfel vi tidpunkten för inköp b. produkterna fungerar enligt Tapflos bruksanvisningar. Tapflo garanterar inte att produkterna uppfyller kundens exakta behov, med undantag för de ändamål som anges i dokument överlämnade vid uppmaning, eller övriga dokument som särskilt gjorts tillgängliga av Tapflo innan detta avtal ingicks c. material av hög kvalitet används under tillverkningen av pumparna och att bearbetning och montering genomförs enligt högsta standard Förutom vad som tydligt anges ovan lämnar Tapflo ingen garanti gällande produkterna, varken uttryckligen eller genom antydan. Detta omfattar även garanti att produkterna passar ett visst syfte. 3. Denna garanti gäller endast vid material-, konstruktions- och tillverkningsskador. Garantin gäller särskilt inte: a. periodiska kontroller, underhåll, reparationer och byta av delar på grund av normalt slitage (tätningar, O-ringar, gummidelar, membran, luftventiler m.m.) b. skada på produkten på grund av: b.1. manipulation, misshandel eller misskötsel, inklusive men inte begränsat till användning av produkten som är felaktig för dess avsedda syften enligt vad som angetts vid inköp eller enligt Tapflos anvisningar för drift och underhåll av produkten, eller installation av olämplig ventilation eller användning av produkten på ett sätt som inte överensstämmer med aktuella tekniska Manual för Tapflo metallpumpar 52

53 7. GARANTI standarder eller säkerhetsstandarder b.2. reparationer utförda av inkompetent personal eller användning av icke originaldelar (ej från Tapflo) b.3. olyckor eller annan orsak bortom Tapflos kontroll, inklusive men inte begränsat till blixtar, vatten, eld, jordbävning och störningar i den allmänna ordningen m.m. 4. Garanti ska omfatta byte eller reparation av delar som dokumenterats vara felaktiga på grund av konstruktion eller montering. Kostnadsfria nya eller reparerade delar levereras av Tapflo Delar som utsätts för normalt slitage täcks inte av garantin. Tapflo beslutar om huruvida den felaktiga delen ska bytas ut eller repareras. 5. Produktgarantin gäller från leveransdatumet under en tidsperiod i enlighet med aktuell lag, med det villkoret att Tapflo meddelas skriftligen om fel på produkt eller del inom den obligatoriska tiden på 8 dagar från det att felet upptäcks. Reparation eller byte enligt garantivillkoren ger inte rättighet till förlängd garanti eller till att garantins startdatum börjar om. 6. Reparation eller byte får ske med funktionellt likvärdiga reparerade enheter enligt dessa garantivillkor. Endast kvalificerad personal från Tapflo får utföra reparation eller byte av felaktiga delar och först efter att pumpen noggrant undersökts. Utbytta felaktiga delar eller komponenter tillhör Tapflo. 7. Produkterna tillverkas enligt CE-standard och testas av Tapflo (i tillämpliga fall). Godkännande och tester utförda av andra kontrollerande myndigheter görs för kundens räkning. Produkterna ska inte anses defekta i material, konstruktion eller tillverkning om de måste anpassas, ändras eller justeras för att överensstämma med nationella eller lokala tekniska eller säkerhetsstandarder som gäller i annat land än det som enheten ursprungligen konstruerades och tillverkades för. Denna garanti ersätter inte sådana anpassningar, ändringar eller justeringar, eller försök att utföra sådant oavsett om det görs rätt eller inte, eller skador som är resultatet av detta. Den gäller inte heller anpassning, ändring eller justering för att uppgradera produkterna från sitt normala syfte som beskrivs i bruksanvisningen utan skriftligt godkännande av Tapflo i förväg. 8. Kunden står för kostnader och ansvar vid installation, inklusive elektriska samt övriga anslutningar för användning av elnätet enligt Tapflos ritningar, såvida annat inte avtalats skriftligen. 9. Tapflo ansvarar inte för eventuella anspråk på indirekta, särskilda, oavsiktliga eller betydande skador som drabbat kunden eller tredje part oavsett kontrakt, kränkning eller övrigt, inklusive vinstförlust som uppstått vid överträdelse av par. 3 ovan eller där det blivit omöjligt för kunden eller tredje part att använda produkten. Enligt ovan ska Tapflos ansvar gentemot kunden eller tredje part gällande anspråk, oavsett vid kontrakt, kränkning eller övrigt, begränsas till den totala summan kunden betalat för produkten som orsakat skadorna. Manual för Tapflo metallpumpar 53
