Kerstin Pousette Luleå tekniska unversitet Avd. för Geoteknologi

Storlek: px

Starta visningen från sidan:

Download "Kerstin Pousette Luleå tekniska unversitet Avd. för Geoteknologi"

Erik Hedlund
för 5 år sedan
Visningar:

1 Kerstin Pousette Luleå tekniska unversitet Avd. för Geoteknologi Bedömningssystem för klassificering av sulfidjords försurningsegenskaper Åtgärdsprinciper Exempel Sunderbyn, uppläggning av m 3 sulfidjord Finansiär: Trafikverket (Vägverket/Banverket) 1

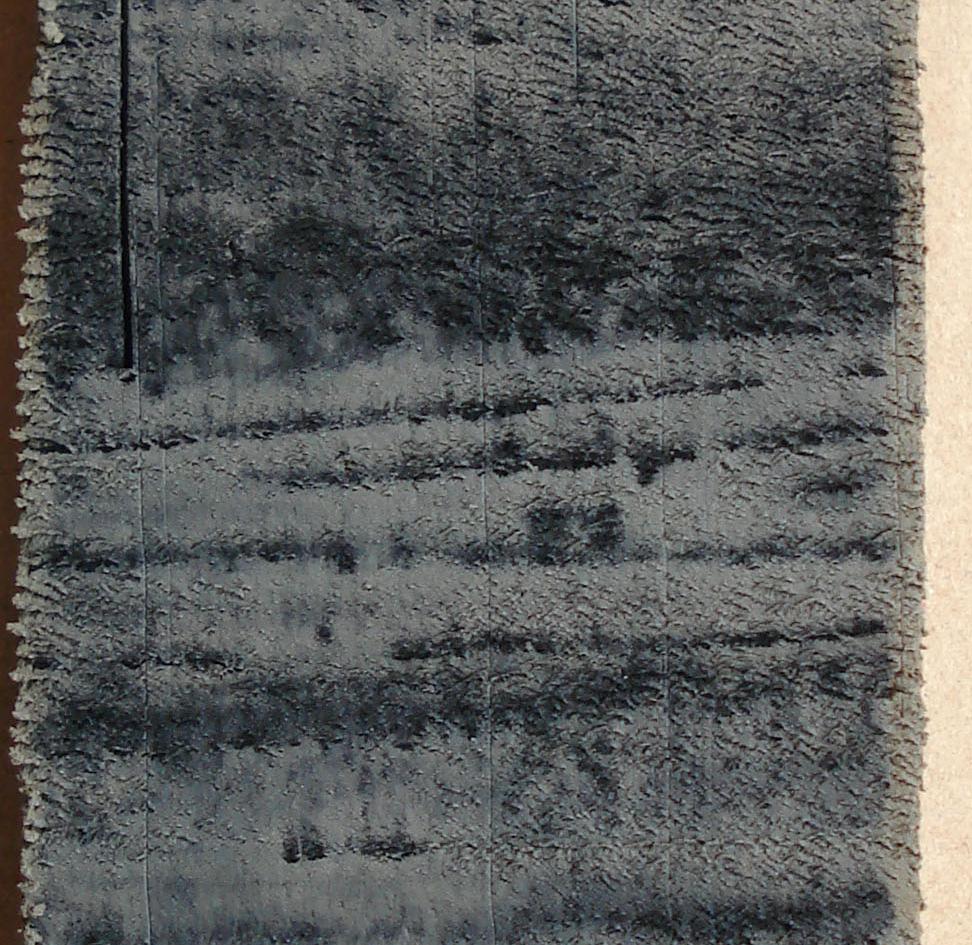

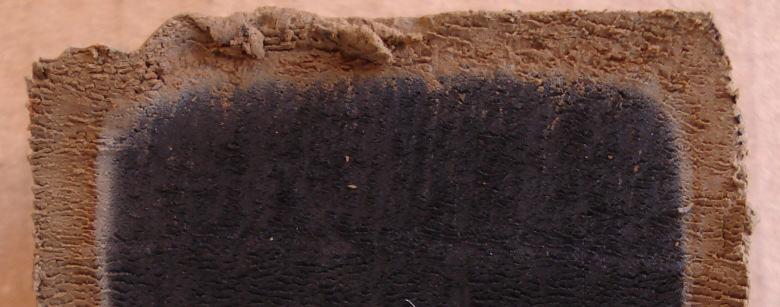

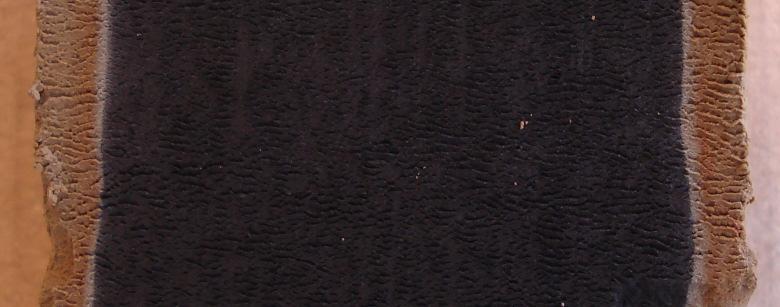

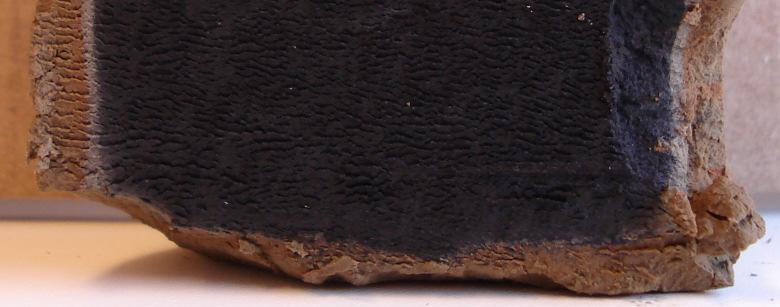

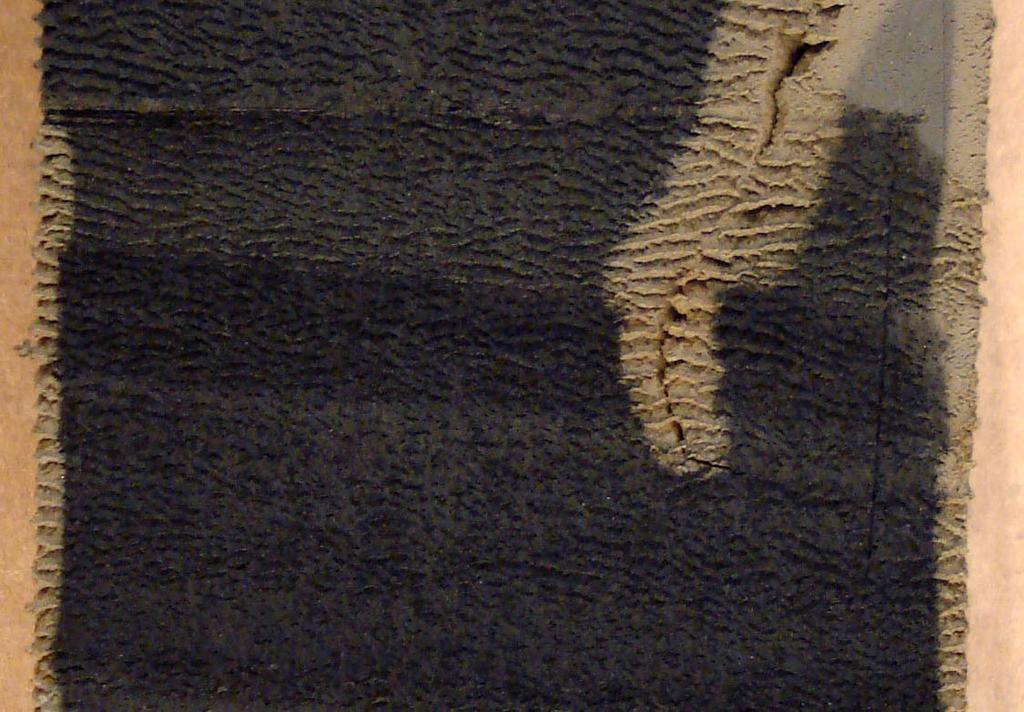

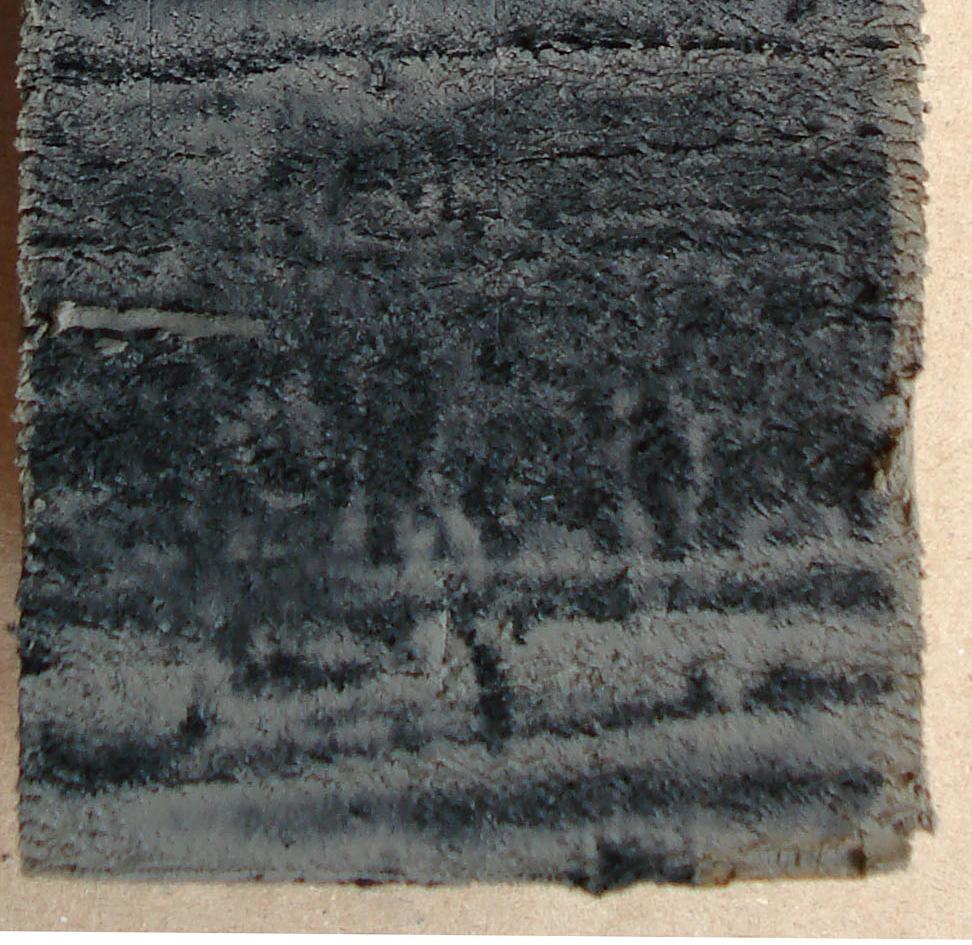

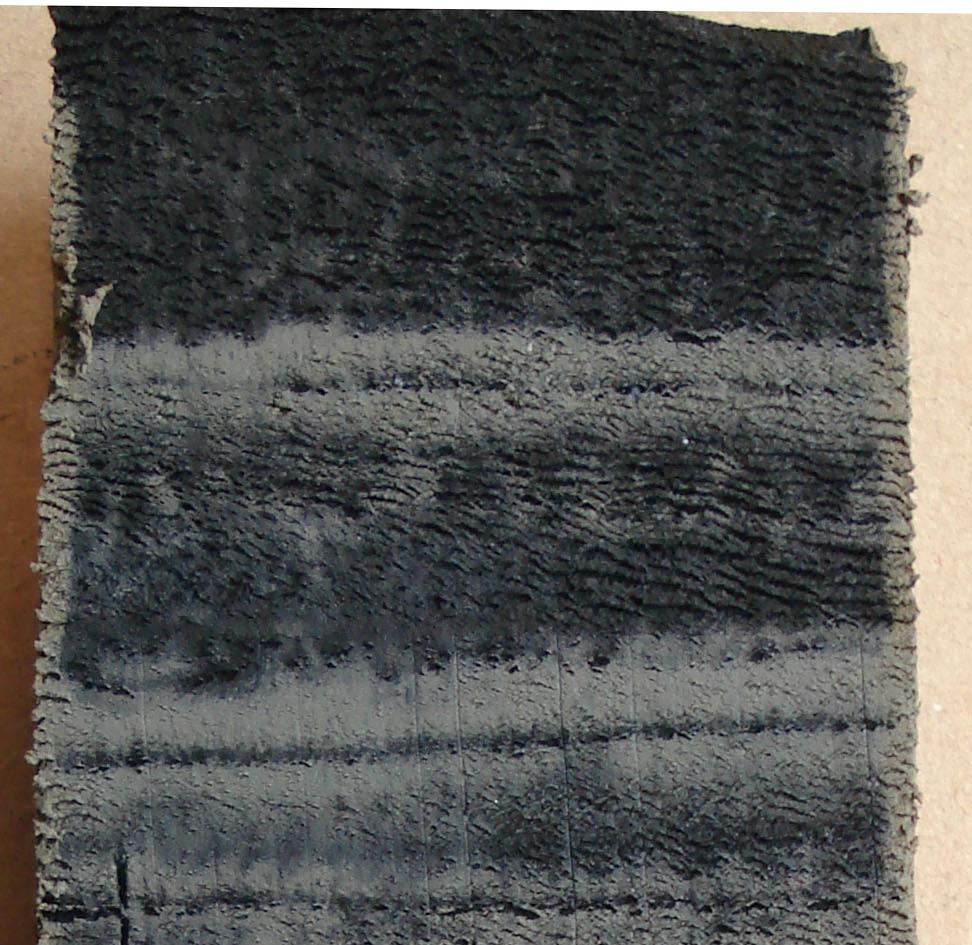

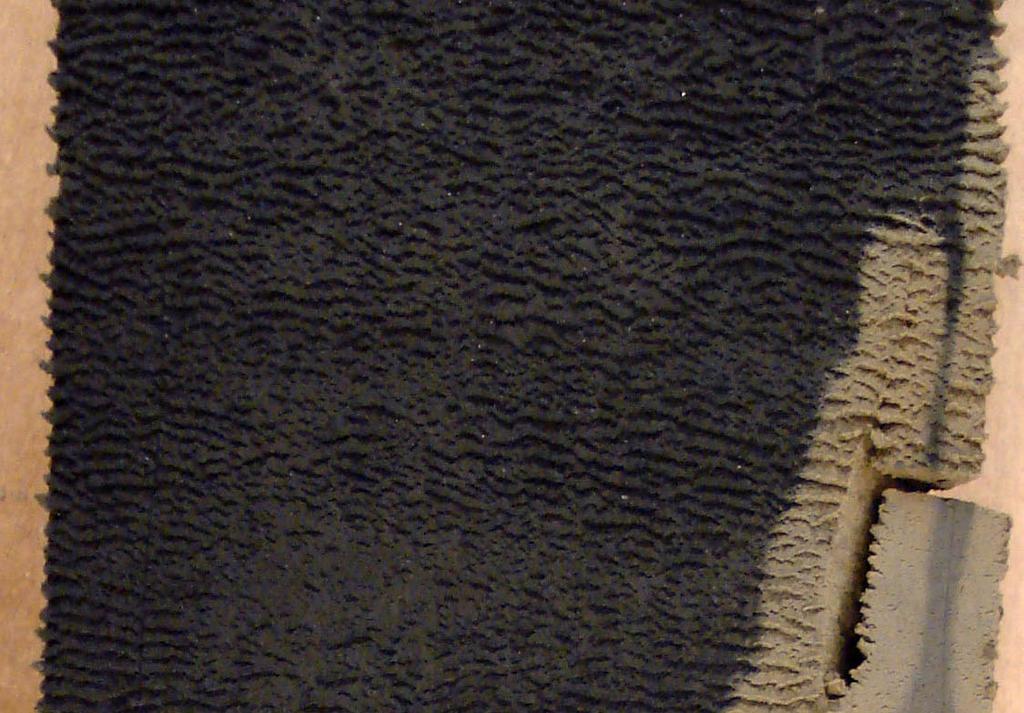

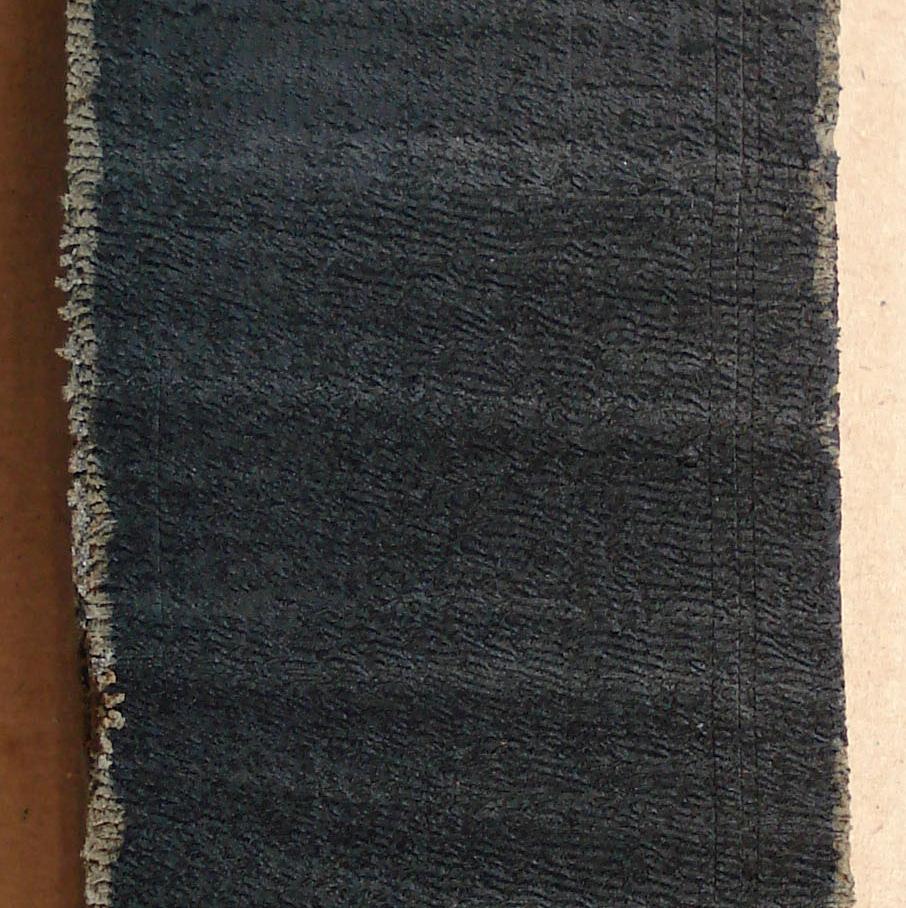

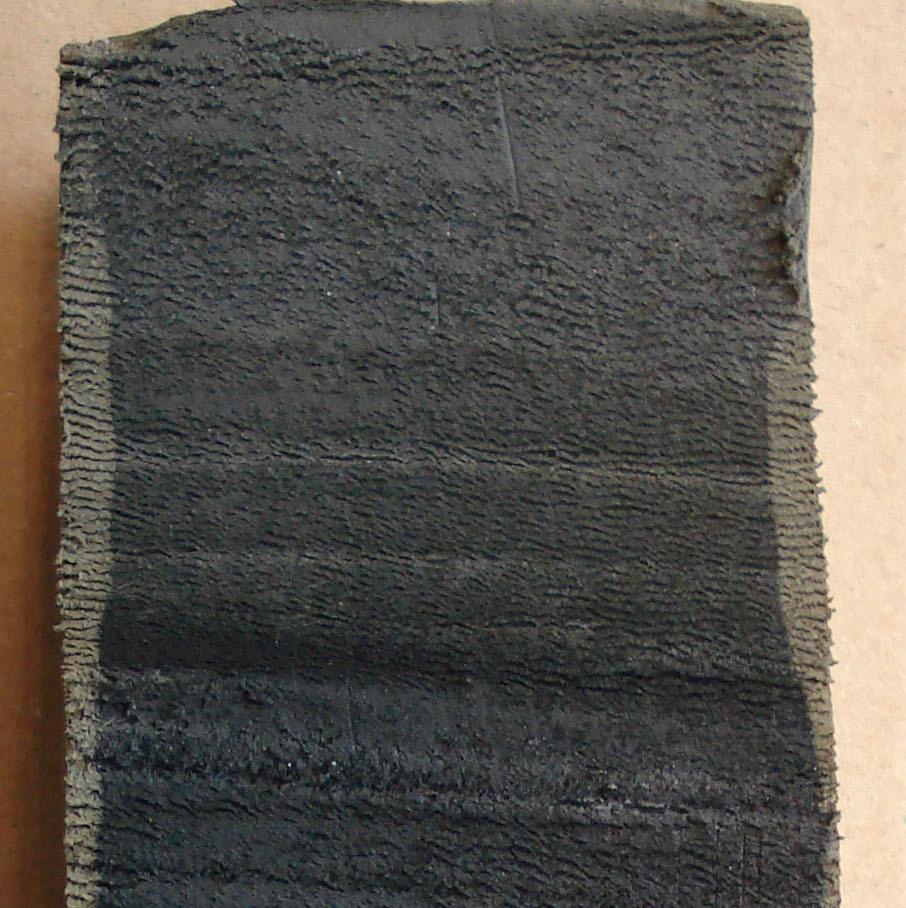

2 LULEÅ TEKNISKA UNIVERSITET Sulfidjord Geotekniska benämningar Su sulfidjord svart su sulfidjordshaltig gråsvart (su) något sulfidjordshaltig mörkgrå 2

3 Bedömningssystem cykliska lakförsök MRM:s lakmetod Upprepade aeroba laksteg Försöksuppställning Vatten som hälls över provet 75 g Filtrering Indunstas, torkas Torkat prov 25 g Torkat prov 25 g Filter Filter Filter ph, Eh, mäts 3

4 Exempel på resultat från lakförsök ph, konduktivitet och redoxpotential mäts i vattnet som perkolerat genom den torkade sulfidjorden 9 8 ph-värde Exem pel 1 Exem epl L/S Lakningsförhållanden, L/S Enkelt försök Tar ca 10 dygn Visar försurningshastigheten Ger ett ph-minvärde 4

5 Exempel på resultat från lakförsök Svavel - ph min 7 6 ph min ph min Svavel, [mg/kg TS TS] 5

6 Bedömningsmall S [mg/kg DS] Försurnings potential > mycket hög hög medelhög <600 låg ph min Försurnings effekt <3 mycket hög 3-4 hög 4-5 medelhög >5 låg Antal aeroba laksteg till Försurningshastighet ph < 4 <5 snabb >15 långsam 6

7 Su, su, (su) korrelation med ph-min Amount of samples <= ph min [%] ph minimum value Su su (su) 7

8 Åtgärdsförslag, val av åtgärder Åtgärdsprinciper In situ Urgrävning Stabilisering Pålning Förbelastning & vertikaldränering Uppläggning under grundvattenytan Uppläggning ovanför grundvattenytan Sulfidjordens geotekniska egenskaper Sulfidjordens försurningsegenskaper Volym sulfidjord Omgivningsfaktorer - Ytvatten - Grundvatten - Jordförhållanden - Skyddsvärde och känslighet 8

9 Uppläggning ovan mark - Skyddsåtgärder Jordtyp Volym, m 3 Skyddsåtgärder Lämplig omgivning vid upplagsplats Kontrollprogram 4 Inga 3 < Inga 3 > Enkla åtgärder Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt täckskikt 0,5 m 2 < 50 Inga Enkla åtgärder Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt täckskikt 0,5 m Täckskikt 1 m Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt Inte skyddsvärd mark Ytvatten 2 > Täckskikt 1 m Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt Inte skyddsvärd mark Ytvattten Uppläggning på områden påverkade Oxidationsfront av sulfidjord 1 < 50 Enkla åtgärder Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt täckskikt 0,5 m Täckskikt 1 m Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt Inte skyddsvärd mark Ytvatten Täckskikt 1 m Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt Inte skyddsvärd mark Ytvattten Uppläggning på områden påverkade Oxidationsfront av sulfidjord 1 > Täckskikt 1 m Inga känsliga vattendrag eller andra recipienter Utförande, täckskikt Inte skyddsvärd mark Ytvattten Uppläggning på områden påverkade Oxidationsfront av sulfidjord 9

10 Uppföljning av miljöpåverkan från upplagd sulfidjord, Sunderbyn, fältmätningar A 4 B C D Ytvatten Grundvatten Lakvatten Jordprov - klassificering Sättningar Oxidationsfronten 10

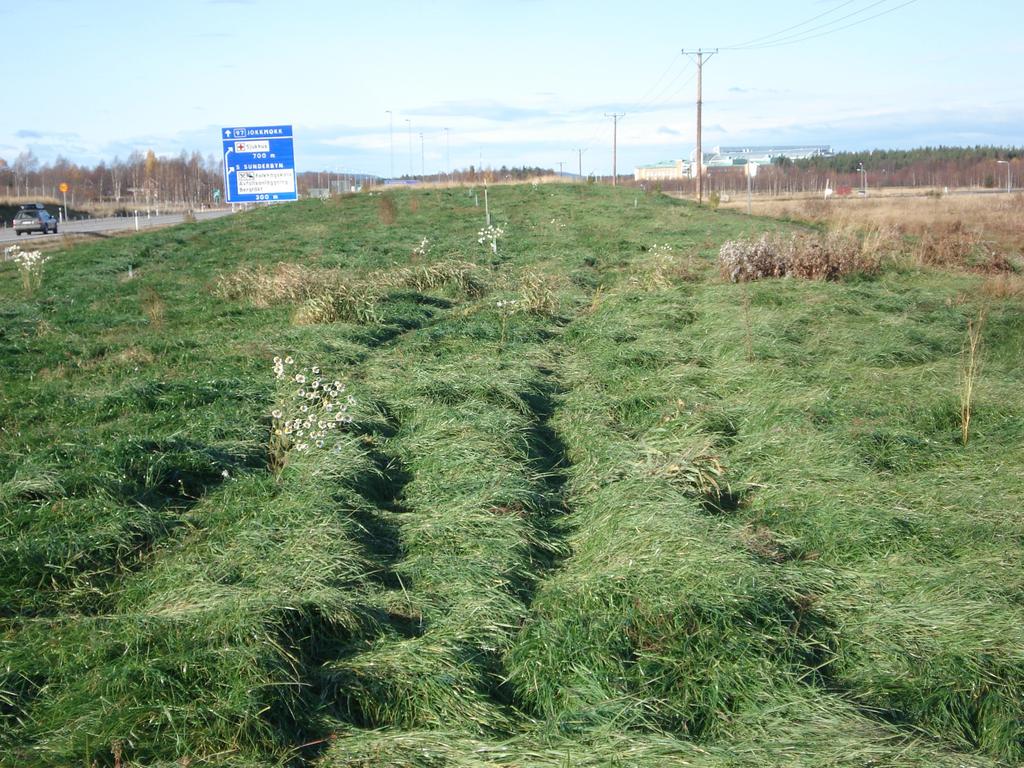

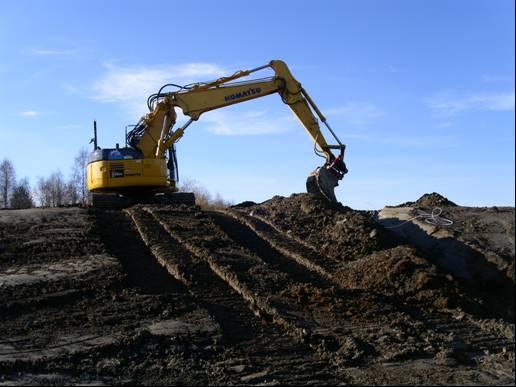

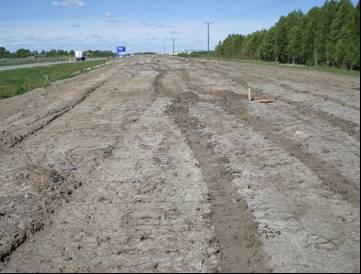

11 LULEÅ TEKNISKA UNIVERSITET Sunderbyn upplagd sulfidjord 11

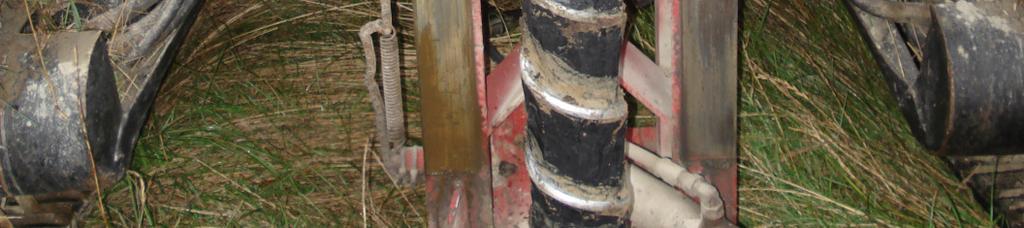

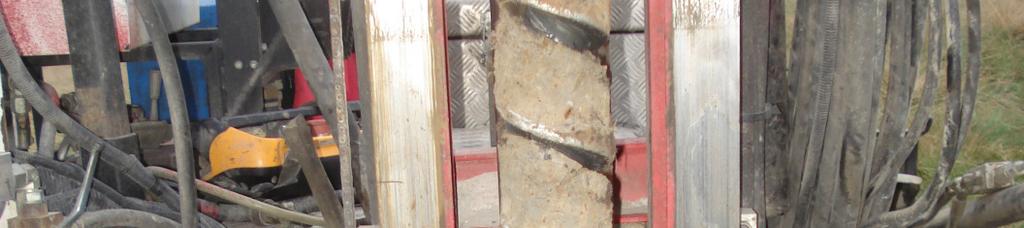

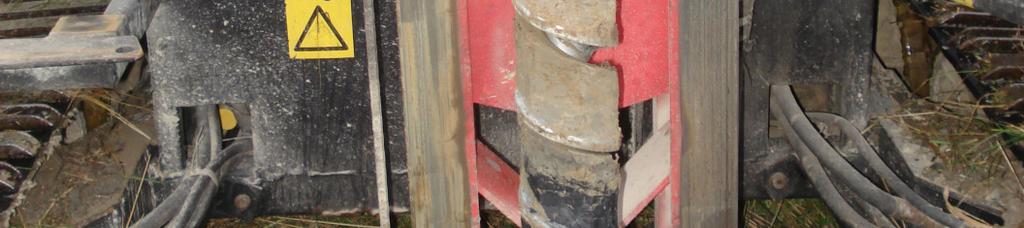

12 Sunderbyn - Oxidationsdjup A B C Oxidationsdjup [m] 0 0,2 0,4 0,6 0,8 1 1,2 1,4 Del A Del B Del C 7/800 7/900 8/000 8/100 8/ Oxidationsdjup [m] 0 0,2 0,4 0,6 0,8 1 1,2 1,4 Del A Del B Del C 12

13 Sunderbyn - ytvatten A 4 B C D Ytvatten, 2 2 Dike inne i i skogen 8 Al ph Al, µg/l Al, µg/l ph
