1 ABC-Protect 60 Självverkande brandspjäll med backströmningsskydd Produktblad

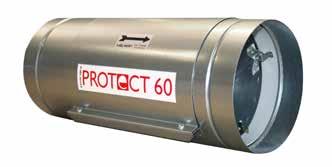

2 BRANDSPJÄLL ABC-PROTECT 60 SJÄLVVERKANDE BRANDSPJÄLL MED BACKSTRÖMNINGSSKYDD ANVÄNDNING Protect 60 är ett självverkande brandspjäll med backströmmningsskydd. Protect 60 förhindrar spridning av brandgaser i ventilationssystem av FT(X) i byggnader som projekterats med skyddsanordning för fläktar i drift vid brand. FUNKTION Protect 60 med dubbel säkerhet stänger vid tryckskillnad och temperaturstegring. Vid brandutveckling i en brandcell ökar brandtrycket i rummet,. När brandtrycket i rummet är lika med eller överstiger trycket i kanalen stänger backströmningsskyddet. Med tryckökningen följer också en temperaturstegring av luften och när denna överstiger 72 C stänger brandspjället. Brandspjället är utrustat med grafittätningar som expanderar vid temperaturstegring vilket gör Protect 60 gastätt även för heta gaser. Stängningstid från utlöst temperatursensor är < 1 sekund för brandspjället. Konstruktionen gör att spjället håller gastätt även om tilluftsfläkten är avstängd. UTFÖRANDE ABC Protect 60 finns i fyra utföranden och är avsedd för installation i tilluftkanal eller fördelningslåda. Montering kan ske både vertikalt och horisontellt, med eller utan inspektionslucka för kanal eller väggmontage. Kanalhus med inmonterade backströmningsskydd och brandspjäll. Utfört i förzinkad stålplåt/ Promatec. KLASSIFICERING Täthetsklass 2 enligt VVS AMA Tryckklass B (2 500 Pa) Uppfyller kraven för skyddsnivå 1 enligt BBRAD 3 BRANDTEKNISK KLASS BRANDSPJÄLL: EI60 (ve, ho i o) S enligt EN (Förhöjd täthet för kalla och varma gaser - avser brandspjäll) EXEMPEL BESKRIVNINGSTEXT QJC.12 Självverkande brandspjäll med backströmningsskydd Brandspjäll med backströmningsskydd för montering i kanalsystem. Brandteknisk klass brandspjäll EI60S ABC-PROTECT 60-1, Kanalmontage med inspektionslucka. Storlek: 125 TESTER Protect 60 är testat enligt följande standarder och metoder: SS-EN 1751:1998 för bestämning av täthet/tryckklass ISO 5135 samt ISO 3741:2010 för bestämning av redovisade ljud och tryckfallsdata Brandberäkning utförd av Certifierad brandkonsult enligt vedertagna beräkningsunderlag och standardbrandkurvor i enlighet med Boverkets författningsbeskrivning BFS 2013:12 BBRAD 3 Stresstest av backströmningsskydd > cykler enligt fläktar i drift metod. Momentprov för backströmningsskydd EN för bestämning av brandteknisk klass på brandspjället, Brandspjället aktiveras inom 60 sekunder från start av brandtest och stängningstiden är < 1 sekund från utlöst smältbleck. Standardbrandkurva ISO 834 (945 C vid 60 minuter) 2

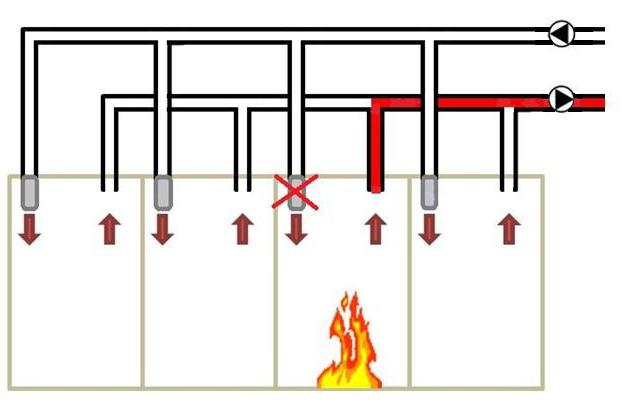

3 PRINCIPIELL FUNKTION Protect 60 monteras på tilluftkanalen som leder till respektive brandcell. Vid brand ökar trycket i brandcellen. Protect 60 stänger automatiskt när brandtrycket överstiger trycket i tilluftskanalen eller när temperaturen överstiger 72 C, beroende på vad som inträffar först. 3

4 MÅTT/UTFÖRANDE L Protect 60-1 Kanalmontage med inspektionslucka Ø mm mm mm mm L D Protect 60-2 Vägg/Golv montage med inspektionslucka Ø mm mm mm mm L D L L Protect 60-3 Kanalmontage utan inspektionslucka Ø mm mm mm mm L D Protect 60-4 Inbyggnad i fördelningslåda Ø mm mm mm L D L 4

5 TILLBEHÖR PROTECT 60 Oisolerad fördelningsslåda för ABC-Protect 60 ABC-IRIS Spjället används vid injustering av luftflöden där det finns krav på låg ljudnivå och kort bygglängd. Brandspjäll Skarvsvep för kanalmontage. Dekal för uppmärkning av brandspjäll. Täckplåtar vid håltagningen i vägg eller tak. ABC-Gipsväggstos används för att förstärka genomföring genom gipsvägg. Anpassad till mm väggtjocklek. Kan kapas på plats för mindre väggtjocklekar. 5

6 DIMENSIONERING PROTECT Protect 60-tilluft: Tryckfall (Pa) Luftflöde (m³/h) Luftflöde (l/s) Protect 60-tilluft (riktvärden - ljud data) Ljudeffektnivå (db(a)) Pa 33 Pa 14 Pa 74 Pa 32 Pa 16 Pa 70 Pa 36 Pa 16 Pa 78 Pa 38 Pa 89 Pa Luftflöde (l/s) Ljudeffektnivå (Lw(dB) i oktavband (Hz)) = LwA (db)+ korrektion. LwA(dB) är redovisad i diagram ljudeffektnivå/luftflöde. Oktavband (Hz): Korrektion vid ca 5m/s lufthastighet i röret: Korrektion vid ca 7m/s lufthastighet i röret: Tol. ±

7 MONTERINGSINSTRUKTION SC+60 Spjället kan monteras med axeln vertikalt eller horisontellt. Oberoende av luftriktning. FÖRVARING OCH HANTERING Protect 60 är en säkerhetsprodukt och måste förvaras och hanteras med försiktighet. Observera: Undvik varje form av skada. Undvik vattenkontakt. Se till att höljet inte deformeras vid monteringen och tätningen. Rekommendation: Packa upp i ett torrt område Undvik kraftiga stötar FUNKTION SC+60 Brandspjället hålls på plats av en smältsäkring. När temperaturen i kanalen stiger över 72 C, smälter smältsäkringen och frigör de två halvcirkelformiga bladen. Brandspjället är nu stängt. De två låsblecken håller kvar spjällen i sin säkerhetsposition vilket förhindrar rök eller flammor från att tränga igenom. 1. Tryck försiktigt ned de två låsblecken för att frigöra spjällen. 2. Flytta bladen mot varandra för hand. Tryck ihop spjällbladen. 3. Tryck in smältsäkringen i hållaren för att låsa spjällbladen. 4. Lås upp (stäng) brandspjällets spjällblad genom att trycka dem mot varandra. Frigör försiktigt smältsäkringen genom att skjuta den åt sidan. 7

8 ABC-Protect 60 Självverkande brandspjäll med backströmningsskydd Monteringsanvisning

9 Användning/Utförande... sid 1 Innan montering... sid 2 Funktionskontroll... sid 3 Kanalmontage (ABC-Protect 60-1)... sid 4 Kanalmontage med skarvsvep (ABC-Protect 60-3)... sid 4 Montage i betongvägg (ABC-Protect 60-2)... sid 5 Montage i gipsvägg (ABC-Protect 60-2)... sid 6 Montage i fördelningslåda (ABC-Protect 60-4)... sid 7 Tillbehör... sid 8 Måttabeller... sid 9 Drift och underhåll... sid 10 ABC-SC+60 brandspjäll med smältsäkring som smälter vid +72 C. CE märkt i brandteknisk klass EI 60S. ABC-BSi Backströmningsskydd stänger vid tryck och förhindrar att rökgaser inte ska spridas genom tilluftskanalen. Användning Protect 60 är ett självverkande brandspjäll med backströmmningsskydd. Protect 60 förhindrar spridning av brandgaser i ventilationssystem av FT(X) i byggnader som projekterats med skyddsanordning för fläktar i drift vid brand. Protect 60 med dubbel säkerhet stänger vid tryckskillnad och temperaturstegring. Vid brandutveckling i en brandcell ökar brandtrycket i rummet,. När brandtrycket i rummet är lika med eller överstiger trycket i kanalen stänger backströmningsskyddet. Med tryckökningen följer också en temperaturstegring av luften och när denna överstiger 72 C stänger brandspjället. Utföranden ABC-Protect 60 finns i fyra utföranden och är avsedd för installation i tilluftkanal eller fördelningslåda. Montering kan ske både vertikalt eller horisontellt. PROTECT 60-1 Avsedd för montage mot nya eller befintliga kanalsystem med en lucka som underlättar underhållskontroll. PROTECT 60-2 Avsedd för montage i vägg, golv eller bjälklag. Utförs med en lucka och en längre muffanslutning. Muff längd 120 mm är anpassad till väggar med brandteknisk klass EI 60. PROTECT 60-3 Avsedd för montage mot befintlig kanal med begränsat utrymme. Den skall monteras med skarvsvep för att möjliggöra underhållskontroll. Utförs med muffanslutning. PROTECT 60-4 Avsedd för montage i fördelningslåda. Utförs med muffanslutning. 9

10 Innan montering: Kontrollera att Protect 60 är oskadad. ABC-SC+60 ska inte monteras i fuktig miljö. Protect 60 förpackas med plastlock i varje ände (Dessa tas bort vid montage). Kontrollera funktion av brandspjället genom att följa anvisningar på sidan 3. Var noga med att inte använda skruv eller nit för att fixera brandspjäll eller backströmningsskydd då det kan hindra bladen från att sluta tätt. Produkterna hålls på plats utav dess packningar och metallbleck. Protect 60 används för att förhindra brandgasspridning genom ventilationskanal från brandcellen. Den skall installeras så nära brandcellen som möjligt och mellan Protect 60 och brandavskiljande byggnadsdel ska det inte finnas några kanalöppningar, anslutningar med andra kanaler eller don. Upphängning av Protect 60 och ventilationssystem ska ha en lägsta brandmotståndstid som brandtekniskt klassat byggnadselement där Protect 60 installeras. Branden kan spridas via springor och otätheter mellan olika brandceller och varje genomföring ska därför tätas med ett typgodkänt brandmaterial mellan röret och brandtekniskt klassat byggnadselement. Följ tillverkarens anvisningar. Se godkännandelista från SP för detaljerad redovisning av tätningssystem /metoder kopplade till olika tillverkare. Vid eventuell isolering, säkra så att det går att öppna luckan för underhållskontroll. ABC Vent rekommenderar en ljuddämpare ihop med Protect

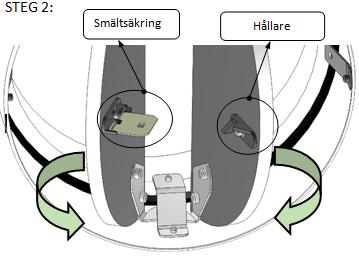

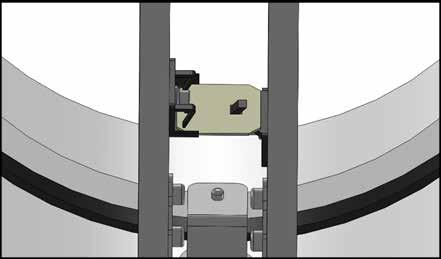

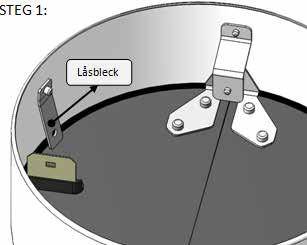

11 Funktionskontroll av ABC-SC+60 Innan montering av Protect 60 ska man säkerställa funktionen av ABC-SC+60. Följ steg 1-4 nedan för att göra en funktionskontroll. Låsbleck Steg 1: För att öppna ABC-SC+60, tryck försiktigt på låsblecket för att frigöra bladet. Tryck på bladet från baksidan av spjället för att öppna det. Upprepa med det andra bladet. Smältsäkring Hållare Steg 2: För bladen mot varandra och lås ihop smältsäkring och hållare Steg 3: För att stänga brandspjället, tryck ihop bladen och håll ut smältsäkringen lätt ifrån hållaren. Släpp därefter bladen Steg 4: Upprepa punkt 1 och 2 innan installation i kanalen. 11

12 Montering i kanal - Protect 60-1 Inspektionslucka ska vara lättåtkomlig. Pilar avser flödesriktning vid normaldrift. ABC-SC+60 Brandspjäll ABC-BSi Backströmningsskydd Montera fast Protect 60-1 i tilluftskanalen. Placera luckan så att den blir lättåtkomlig (säkra att hela luckan går att öppna). Avsluta med att eventuellt märka ut på kanal och undertak med brandspjällsdekal och flödesriktning. Röret kan monteras både vertikalt eller horisontellt. Eventuell rörisolering tillkommer. Säkra i så fall att det går att öppna luckan vid underhållskontroll och att det är ordentligt markerat. OBS: Nipplar följer inte med Protect 60. Alternativ installation med skarvsvep - Protect 60-3 ABC-SC+60 Brandspjäll ABC-BSi Backströmningsskydd Pilar avser flödesriktning vid normaldrift. Skarvsvep Vid stumt montage. OBS! Innan montering av Protect 60-3 bör man säkerställa funktionen av brandspjället ABC-SC+60 genom att göra en funktionskontroll (Se sidan 3.) ABC-Protect 60-3 är ett alternativ till ABC-Protect 60-1 och används för installation där det inte finns tillräckligt med plats för att montera Protect 60-1 med inspektionslucka. Protect 60-3 monteras i tilluftskanal genom att använda skarvsvep som gör det möjligt att göra underhållskontroll i framtiden. Ta hänsyn till längderna av Protect 60 och skarvsvep som ska monteras innan skärning av befintligt kanalsystem. Eventuell rörisolering tillkommer. Säkra isåfall att det går att komma åt Protect 60 genom att det är ordentligt markerat. OBS: Nipplar och skarvsvep följer inte med Protect

13 Montering i betong vägg/golv - Protect 60-2 OBS! Innan montering av Protect 60-2 bör man säkerställa funktionen av brandspjället ABC-SC+60. (Se sidan 3.) Steg 1: Märk ut ett hål som är min. 50 mm större diameter än Protect 60. Kontrollera att det inte finns ledningar eller rör i väggen innan du gör hålet. ABC-BSi ABC-SC+60 Brandtätningsmaterial Steg 2: Montera Protect 60-2 genom hålet i väggen och följ luftriktning så att ABC-BSi sitter öppet under normaldrift. ABC-SC+60 ska placeras närmast väggen och brandcellen. Steg 3: Mellan väggen och Protect 60 ska det användas en typgodkänd brandtätning. Följ tillverkarens anvisningar. Vid eventuell isolering, säkra så att det går att öppna luckan för underhållskontroll. 13

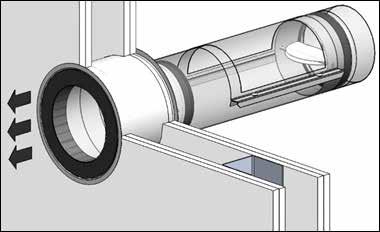

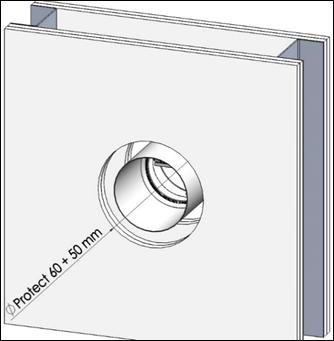

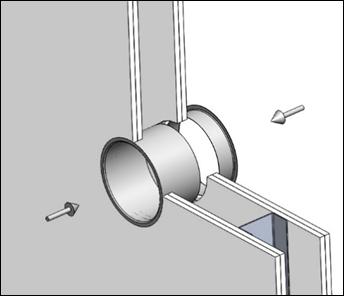

14 Montering i gipsvägg - Protect 60-2 För montering i brandavskiljande gips vägg/bjälklag gäller samma regler som för betong vägg/golv (sid. 5) EI 60 Gipsvägg Steg 1: Märk ut ett hål som är min. 50 mm större diameter än Protect 60. Kontrollera att det inte finns ledningar eller rör i väggen innan du gör hålet. ABC-Gipsväggstos Steg 2: För att förstärka öppningen rekommenderar vi att använda ABC-Gipsväggstos. Den är ett teleskoprör som kan anpassas till väggtjocklekar från 120 till 200 mm och underlättar montering av ventilationsrör i brandavskiljande väggar. Om väggens tjocklek är mindre än 120 mm, kapa stosen på plats för att anpassa längden. Trä igenom stosen genom hålet samt täta runt om så att den sitter fast på plats efter montering. ABC-Gipsväggstos ABC-BSi Brandtätningsmaterial ABC-SC+60 Steg 3: Montera Protect 60-2 i stosen och följ luftriktning så att ABC-BSi blir öppet under normaldrift. ABC-SC+60 ska placeras närmast brandcellen. Använd upphängningsanordning i samma brandklass som brandavskiljande byggnadselement. Steg 4: Mellan gipsväggstosen och Protect 60 ska det användas en typgodkänd brandtätning, följ tillverkarens anvisningar. Vid eventuell isolering, säkra så att det går att öppna luckan för underhållskontroll. 14

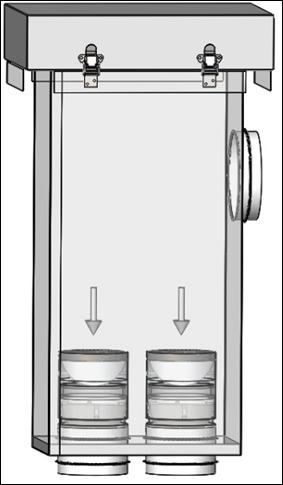

15 Montering i fördelningslåda - Protect 60-4 Nippel för anslutning till huvudkanal Nipplar för anslutning till Protect 60. Nipplar för anslutningar till grenkanaler Till fördelningslådan medföljer nippelanslutningar (på botten och en anslutning på sidan för huvudkanal). Protect 60-4 är anpassad till fördelningslådan som ska monteras på plats. Lådan tillverkas med isolerat lock i brandklass motsvarande EI 60. Lådan är utformad så att den kan isoleras efter installation på plats. Kontrollera funktion av ABC-SC+60 innan montering av Protect Se sidan 3 i denna anvisning. Steg 1: Montera fördelningslådan på plats i byggnaden åtkomligt för drift och underhållskontroll. Steg 2: Montera Protect 60-4 i lådan genom att koppla muffanslutningen med nippelanslutningen. Steg 3: Koppla ihop fördelningslådan med tilluftskanalen. Tilluft från aggregat Protect 60-4 Backströmningsskydd ABC-BSi ABC-SC+60 Tilluft till brandceller 15

16 Tillbehör Skarvsvep Fördelningslåda Täckplåt Skarvsvep för kanalmontage av Protect 60-3 Oisolerad fördelningslåda för Protect Finns med olika anslutningar. Mått på sidan 9. Täckplåtar vid håltagningen i vägg eller tak. ABC-Gipsväggstos Dekaler ABC-Iris Brandspjäll ABC-Gipsväggstos används för att förstärka genomföring genom gipsvägg. Anpassad till mm väggtjocklek. Kan kapas på plats för mindre väggtjocklekar. Dekaler för uppmärkning av Brandspjäll. ABC-Iris används för att injustera luftflöde där det finns krav på låg ljudnivå och kort bygglängd. 16

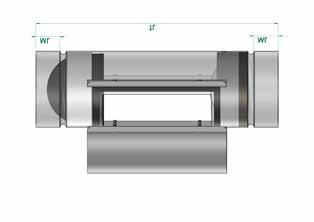

17 Storlek/Mått (mm) Protect TL ML Protect TL ML ML Protect TL ML Protect TL ML Fördelningslåda Grenkanaler antal rör Grenkanal rör storlek Huvudkanal rör storlek Huvudkanal OBS: Alla mått på bilden är gemensamma för alla storlekar. Bredd och längd på lådan är beroende av antal och storlek på kanalanslutningar. Grenkanal 17

18 Drift och underhåll Säkerställ funktionen av ABC-SC+60 och ABC-BSi genom kontroll var tredje år eller enligt anläggningsbehov. Se Funktionskontroll av ABC-SC+60 på sidan 3 i denna anvisning. Öppna och stäng spjällen vid funktionskontroll. Kontrollera att bladen är oskadade på båda spjällen. Kontrollera att det inte finns några hinder i röret som kan hindra bladen att helt stänga vid behov. Kontrollera att båda spjällen är helt öppna vid normaldrift. Kontrollera att Protect 60 röret är fritt från damm. Om det behövs, använd dammsugare så att inga skador orsakas på spjällen. OBS: Använd inga medel som kan orsaka fuktskador. 18

19 Miljövarudeklaration: PRODUKTINFORMATION 1. Ingående material Gäller för ABC - Bsi Metallinnehåll hölje Vikt % Varmförzinkad plåt >60 Metallinnehåll blad Vikt % Aluminium 39 Packning Vikt % Skumplast 1 Gäller för ABC-Svep Protect 60 Metallinnehåll Vikt % Varmförzinkad plåt 100 Gäller för ABC-SC60 Material Vikt % EPDM 5 Grafit 10 Kalciumsilikat 40 Mässing 0,5 Bly 0,015 Koppar 0,29 Zink 0,195 Polyuretan 4 POM 0,5 Stål 40 Zink 2,8 - Företaget är anslutet till FTI AB (Förpacknings och tidningsinsamlingen) Transport och emballage Transporter sker i möjligaste mån med miljöcertifierade företag. Emballage består av trä, sträckfilm, wellpapp och tape

20 ABC Ventilationsprodukter AB Industrigatan 6, Borås Tel

21 Certifikat SC Nedanstående produkt och tillverkningskontroll har bedömts uppfylla Boverkets Byggregler (BBR) i de avseenden och under de förutsättningar som anges i detta certifikat. ABC Protect 60 Innehavare ABC Ventilationsprodukter AB, Verkstadsgatan 9, Borås. Organisationsnummer: SE Tel: , Fax: E-post: info@abcvent.se, Hemsida: Produkt ABC Protect 60, består av brandspjäll och backströmningsskydd avsett att ingå i ventilationssystem med ventilationskanaler av stålplåt samt tillufts- och frånluftsfläktar i drift. Stänger med tryck eller temperatur, beroende på vilket som inträffar först. Förhindrar spridning av brandgaser i ventilationssystem av FT(X) som projekterats med skyddsanordning för fläktar i drift vid brand. Vid brand ökar trycket i brandcellen. ABC-Protect 60 stänger automatiskt när brandtrycket överstiger trycket i tilluftskanalen eller när temperaturen överstiger 72 C. Stängning vid 72 C sker med smältsäkring. Dimensioner: Ø100, Ø125, Ø160 och Ø200mm. Övriga förutsättningar framgår av tillhörande handlingar. Avsedd användning Förhindrar spridning av brandgaser i ventilationssystem av FT(X) i byggnader som projekterats med skyddsanordning för fläktar i drift vid brand. Vid brand ökar trycket i brandcellen. ABC-Protect 60 stänger automatiskt när brandtrycket överstiger trycket i tilluftskanalen eller när temperaturen överstiger 72 C. Handelsnamn ABC Protect 60 Certifikat SC , Projekt 3P02927 sid 1(3) Ver SP Sveriges Tekniska Forskningsinstitut Box 857, Borås, Sverige Telefon: E-post: info@sp.se Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen godkänt annat.

22 Godkännande Produkten har verifierats mot nedanstående avsnitt i Boverkets Byggregler (BBR): Brandteknisk klass EI 60 (v e h o i o) S 5:231* Luftbehandlingsinstallationer 5:533** Luftbehandlingsinstallationer 5:526 Mikroorganismer 6:24 Material 6:11 Täthet, 6:255 luftläckage spjällblad klass 2, enligt EN 1751:2014 vid 2500 Pa luftläckage spjällhus klass B, enligt EN 1751:2014 vid 2500 Pa Bullerskydd avseende dimension Ø 100, 125, 160 och 200 mm 7 enligt rapport PX18672A se även Kommentarer. * Brandspjället är CE-märkt och klassificerat för denna brandklassning. ** Projektering skall utföras av kompetent personal, se rubriken Kommentarer på sidan 3. Tillhörande handlingar Montageanvisning ABC-Protect 60, 10 sidor, daterad. Produktblad ABC-Protect 60 Självverkande backspjäll med backströmningsskydd, 7 sidor, daterad,. Kontroll Tillverkningskontrollen skall utföras enligt kontrollanvisningar daterade och övervakas av ett oberoende kontrollorgan. Kontrollavtal: Diarie nr Kontrollorgan: SP Sveriges Tekniska Forskningsinstitut. Vid mottagningskontroll på byggplatsen skall genom identifiering med hjälp av märkningen tillses att rätt produkter levererats och att de används enligt förutsättningarna givna i godkännande och tillhörande handlingar. Dessutom skall kontrolleras att produkten åtföljs av en tillverkarförsäkran som intygar att tillverkning skett i enlighet med de handlingar som legat till grund för detta certifikat. Tillverkare Tillverkningskontrollen omfattar följande tillverkningsställe: ABC Ventilationsprodukter AB, Borås. Certifikat SC , Projekt 3P02927 sid 2(3) Ver SP Sveriges Tekniska Forskningsinstitut Box 857, Borås, Sverige Telefon: E-post: info@sp.se Detta dokument får endast återges i sin helhet, om inte SP i förväg skriftligen godkänt annat.
