Magnetiska jordpunkter & Manipulatorer. Magnetisk kontroll.

Transkript

1 Magnetiska jordpunkter & Manipulatorer. Magnetisk kontroll. Enklare sätt att arbeta på

2 Förändringar för enklare tillverkning. Även om magneter har varit en del av svetsning och tillverkning under lång tid har magnetens roll varit begränsad, då den ofta upplevs som ganska besvärlig. MAGSWITCH ÄNDRAR DETTA! Problemet med rengöring av magneter är för evigt förbi. Kraften i MAGSWITCH klarar också besvärliga fixeringar på de stora jobben. Då vi introducerade MAGSWITCH teknologin till svetsindustrin 2008, var vi klara över att vi måste ändra användarnas upfattning om magneter. Från chefer till personer som utför arbetet har vi försökt att introducera ett helt annat sätt att tänka på vid användning av magneter. För dem som tog klivet att testa, ja låt oss bara säga att dom ständigt ler vid tanken på de stora besparingar det har gett. Vad betyder MAGSWITCH då för dig? Om du arbetar med stål, kommer MAGSWITCH vara till stor nytta för dig. Produktivitet och tidsbesparing med snabbare uppsättningar, bekvämligheten och användarvänligheten samt säkerhetsfördelarna genom att använda händerna mindre och mindre till att hålla ståldelarna i position, kan inte ignoreras. Från det du tar emot ditt stål, tills du kör det genom produktionen är det ett MAGSWITCHverktyg som kan förbättra säkerhet och produktivitet. MAGSWITCH är bara ett enklare och mera produktivt sätt att få jobbet utfört på. När du ser på produkterna i denna katalog, bör du överväga dessa viktiga faktorer för varje verktyg. Komplett av / på styrning. Precis och problemlös placering. Super stark gör det stora jobbet. Fungerar även bra på tunnare godstjocklekar. Ground Clamps (återledare) och MagKvadrater har blivit absoluta favoriter. Överväg produktivitet, bekvämlighet och säkerhetsfördelarna med våra kreativa verktyg som Handlyftverktyget och Multi Vinkel Mag-Vise. Vi uppmanar dig att prova dem, för vi är övertygade om att detta är verktyg för dig! I händerna på professionella smeder och svetsare kommer nya ideer för denna teknologi att ständigt dyka upp. MAGSWITCH är säker teknologi som är det enda rätta sättet att göra på. Innehållsförteckning: Magnetiska Jordpunkter S3 Mini & Mini Multi Vinklar S4 Multi Vinkel Mag-Vise S5 MagKvadrater S6-7 Justerbar Vinkel S8 Hand Lyftare S9 S1

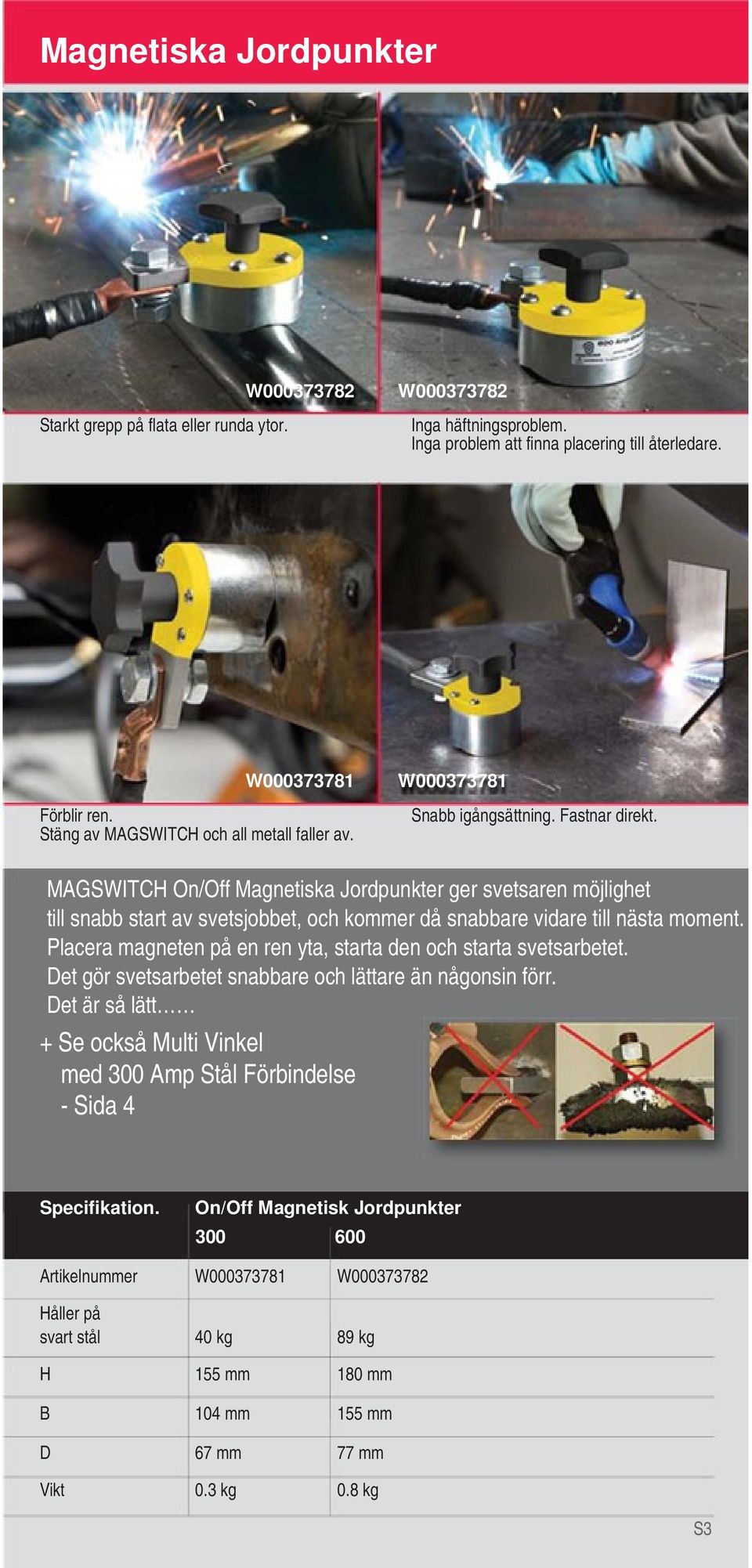

3 Magnetiska Jordpunkter Starkt grepp på flata eller runda ytor. W W Inga häftningsproblem. Inga problem att finna placering till återledare. W Förblir ren. Stäng av MAGSWITCH och all metall faller av. W Snabb igångsättning. Fastnar direkt. MAGSWITCH On/Off Magnetiska Jordpunkter ger svetsaren möjlighet till snabb start av svetsjobbet, och kommer då snabbare vidare till nästa moment. Placera magneten på en ren yta, starta den och starta svetsarbetet. Det gör svetsarbetet snabbare och lättare än någonsin förr. Det är så lätt + Se också Multi Vinkel med 300 Amp Stål Förbindelse - Sida 4 Specifikation. On/Off Magnetisk Jordpunkter Artikelnummer W W Håller på svart stål 40 kg 89 kg H 155 mm 180 mm B 104 mm 155 mm D 67 mm 77 mm Vikt 0.3 kg 0.8 kg S3

4 Mini Vinklar W Mini Vinkel ger möjlighet för 75 /105, och 90. W On / Off Mini Vinkel. Metallspån faller av när magneten är på Off. W Mini Multi Vinkel med Återledare Den jordar och fixerar på samma gång! W Otroligt stark. MAGSWITCHserien av Mini Multi Vinkel fixeringsmagneter möjliggör fler vinklar i samma produkt än någon annan magnetvinkel. Om du är trött på Mini Vinkel magneter, som påstås kunna slå ifrån men inte gör det, kommer du gilla MAGSWITCH Mini Vinklar som är problemfria. De förblir rena i flera år framöver. När du har provat MAGSWITCH Mini Vinklar, kommer du aldrig nöja dig med något annat! Alla Multi Vinkel erbjuder de vanligaste vinkelmåtten: 45 /135, 60 /120, 75 /105, och 90 Specifikation. Mini Multi Mini Multi Vinkel Vinkel m/ 300 amp m. jordpunkt Artikelnummer W W Håller på svart stål 40 kg 67 kg H 76 mm 95 mm B 76 mm 89 mm D 32 mm 44 mm Vikt 0.18 kg 0.36 kg S4

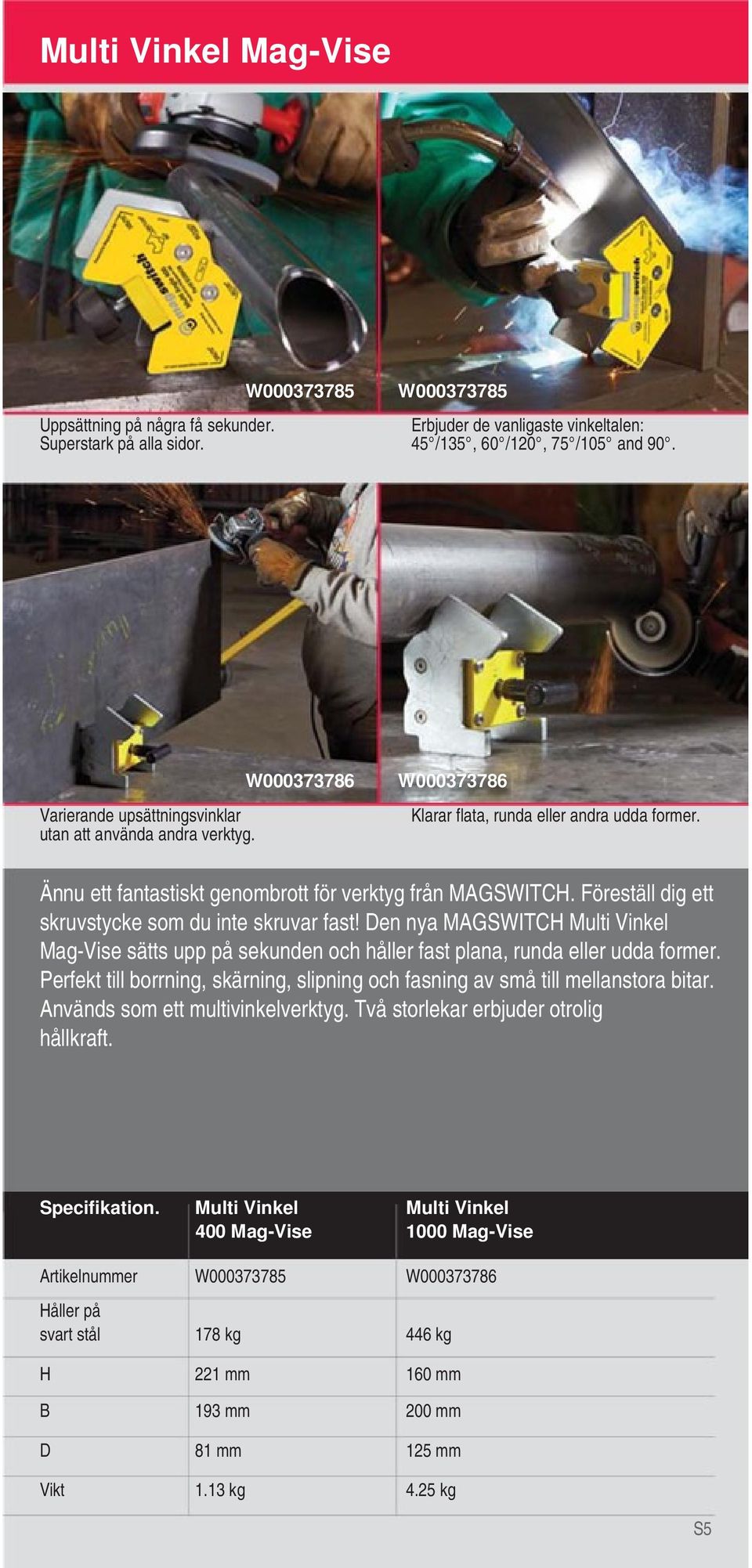

5 Multi Vinkel Mag-Vise W W Uppsättning på några få sekunder. Superstark på alla sidor. Erbjuder de vanligaste vinkeltalen: 45 /135, 60 /120, 75 /105 and 90. Varierande upsättningsvinklar utan att använda andra verktyg. W W Klarar flata, runda eller andra udda former. Ännu ett fantastiskt genombrott för verktyg från MAGSWITCH. Föreställ dig ett skruvstycke som du inte skruvar fast! Den nya MAGSWITCH Multi Vinkel Mag-Vise sätts upp på sekunden och håller fast plana, runda eller udda former. Perfekt till borrning, skärning, slipning och fasning av små till mellanstora bitar. Används som ett multivinkelverktyg. Två storlekar erbjuder otrolig hållkraft. Specifikation. Multi Vinkel Multi Vinkel 400 Mag-Vise 1000 Mag-Vise Artikelnummer W W Håller på svart stål 178 kg 446 kg H 221 mm 160 mm B 193 mm 200 mm D 81 mm 125 mm Vikt 1.13 kg 4.25 kg S5

6 MagKvadrater W Uppsättning av 2 el. flera objekt i stål plana eller runda. W Snabb uppsättning av vinklar. Sätt ihop hörnen med magneter på flera sidor. Snabbt 90 graders vinkel. W W Använd som stopp. Monteras var som helst. Svetsare, smeder och producenter är imponerade av möjligheterna, bekvämligheten och tidsbesparingen med MAGSWITCH MagKvadrater. MagKvadrater är extremt starka magnetiska block med stark hållkraft på alla sidor. Användare har aldrig haft en sådan fullständig kontroll över så otroligt starka magneter. Du kan med precision montera MagKvadrat och stålmaterialet, och sen starta magneten. MagKvadrat erbjuder flera användningsområden. Avlägsnar behovet för tidskrävande manuell fastspänning på många olika detaljer. Du behöver inte en kant, som du t.ex. gör med skruvtvingar. Alla MagKvadrater är bearbetade med 90 graders sidor, har förborrade hål på alla sidor till monteringsverktyg, jiggar eller fixturer. Vrid 180 grader på handtaget på MagKvadrat för on eller off. När den står på off ramlar allt metallskräp bort som fastnat. När du har insett de många möjligheterna och tidsbesparingarna vid uppsättningar, önskar du dig hela MAGSWITCH serien! Ett must have för de professionella! S6

7 W En hjälpande hand en tillfällig support för att hålla i arbetsstycket. W Snabb fastsättning, för t.ex. fläns på rör eller profilrör. W Kan användas som anhåll, enda kravet att det finns stål att ansluta magneten på. W Fastsättning av ståldelar, t.ex. vid skärning och slipning. Karakteristik: Otroligt starka. Snabb och precis positionering. Monteras vartsomhelst inga begränsningar, som skruvtvingar. Magnetiskt grepp på 5 sidor. Håller fast rör rörspår i botten. Förborrade hål på alla sidor. Tillverka dina egna fixturer. Används även till att montera ihop flera plåtar. (gör en fixtur genom att använda flera MagKvadrater) Specifikation MagKvadrat MagKvadrat Artikelnummer W W Håller på svart stål 67 kg 268 kg H 169 mm 215 mm B 96 mm 190 mm D 53 mm 80 mm Vikt 0.3 kg 1.5 kg S7

8 Justerbar Vinkel 200 Håller fast både rör och plana delar. Enkel låsning i leden för snabb inställning av den valda vinkeln. Steglöst ställbar i vinklar från 22 till 270 grader. Varje axel har magneter på två sidor. MAGSWITCH Justerbar Vinkel har ett arbetsområde från 22 till 270 grader. Varje sida har en MAGSWITCH med 90 kg hållkapacitet. En simpel låsmekanism i leden lossas och spänns åt med ett enkelt grepp. Leden har gradindikator med indikation var 5:e grad. På varje axel är MAGSWITCH utrustad på ena sidan för att möjliggöra fastsättning till en tabell eller vägg, samtidigt som det håller i godset. Perfekt till upprepade arbeten med udda vinkeluppsättningar. Specifikation Artikelnummer Håller på Svart stål H B D Vikt Justerbar Vinkel 200 W kg 250 mm 180 mm 65 mm 1.72 kg S8

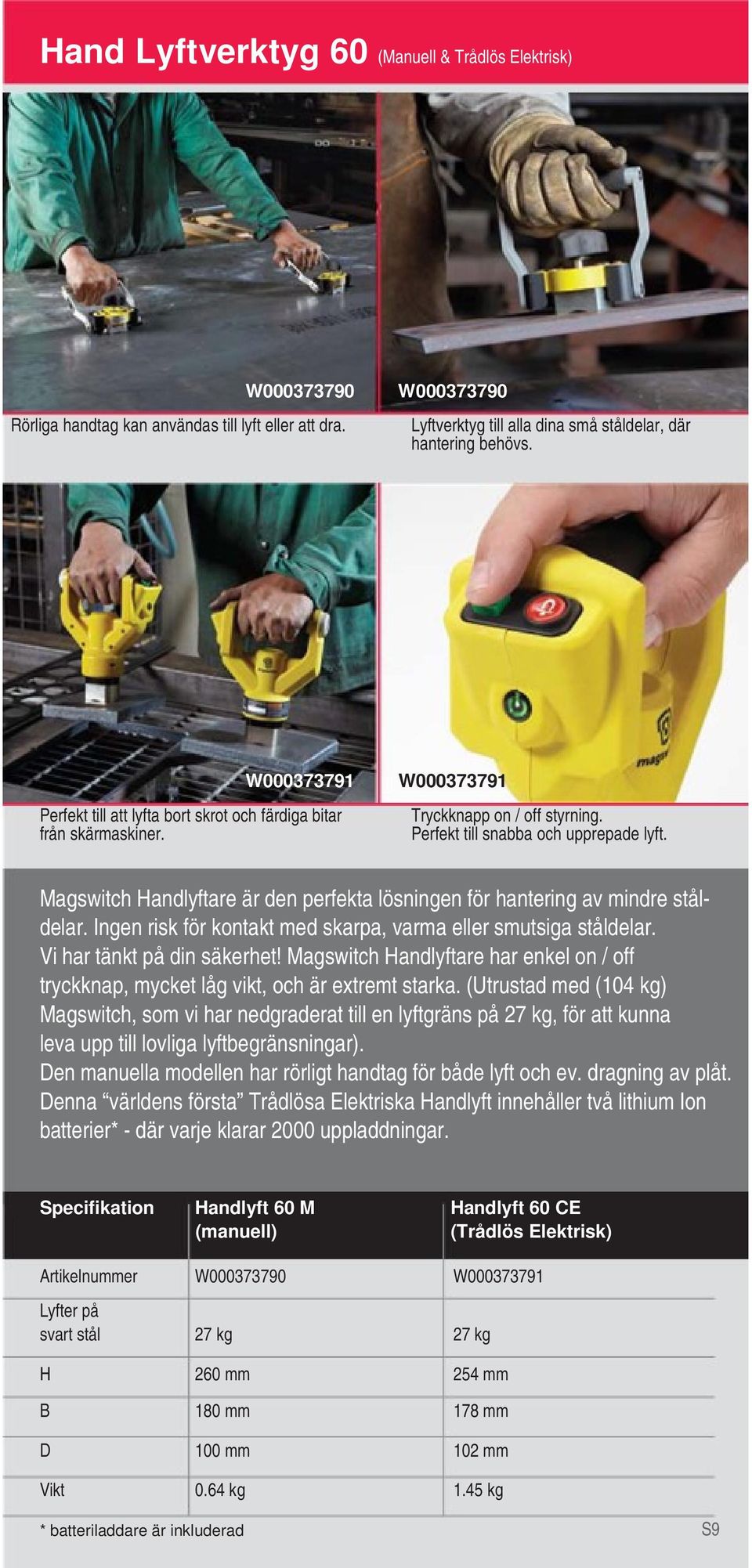

9 Hand Lyftverktyg 60 (Manuell & Trådlös Elektrisk) W Rörliga handtag kan användas till lyft eller att dra. W Lyftverktyg till alla dina små ståldelar, där hantering behövs. W Perfekt till att lyfta bort skrot och färdiga bitar från skärmaskiner. W Tryckknapp on / off styrning. Perfekt till snabba och upprepade lyft. Magswitch Handlyftare är den perfekta lösningen för hantering av mindre ståldelar. Ingen risk för kontakt med skarpa, varma eller smutsiga ståldelar. Vi har tänkt på din säkerhet! Magswitch Handlyftare har enkel on / off tryckknap, mycket låg vikt, och är extremt starka. (Utrustad med (104 kg) Magswitch, som vi har nedgraderat till en lyftgräns på 27 kg, för att kunna leva upp till lovliga lyftbegränsningar). Den manuella modellen har rörligt handtag för både lyft och ev. dragning av plåt. Denna världens första Trådlösa Elektriska Handlyft innehåller två lithium Ion batterier* - där varje klarar 2000 uppladdningar. Specifikation Handlyft 60 M Handlyft 60 CE (manuell) (Trådlös Elektrisk) Artikelnummer W W Lyfter på svart stål 27 kg 27 kg H 260 mm 254 mm B 180 mm 178 mm D 100 mm 102 mm Vikt 0.64 kg 1.45 kg * batteriladdare är inkluderad S9
