1 Swec Infrastructure AB Geteknik, Götebrg; :59 Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik Götebrg Swec Infrastructure AB Geteknik, Götebrg Uppdragsnummer SWECO Gullbergs Strandgata 3 B 2203, Götebrg Telefn Telefa Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledal-pm_geteknik.dc TU

2 INNEHÅLL 1 Uppdrag Getekniska undersökningar Geteknisk översikt Tpgrafi ch mrådesbeskrivning Getekniska förhållanden Grundvatten ch prtryck Bergteknisk utredning Stabilitet Allmänt Erfrderlig säkerhetsfaktr Beräkningsförutsättningar Utfrmning ch gemetri Materialparametrar Marklaster ch schaktning Grundvatten, prttryck ch vattennivå Stabilitetsanalyser Sektin D Befintliga förhållanden Sektin D detaljplan Sammanfattning ch rekmmendatiner Stabilitet Grundläggning ch sättningar Bergteknisk undersökning Markradn Omhändertagande av dagvatten Planbestämmelser map den getekniska utredningen.. 11 BILAGOR Stabilitetsberäkningar Sammanställning dränerad skjuvhållfasthet Bergteknisk utredning Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 1 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

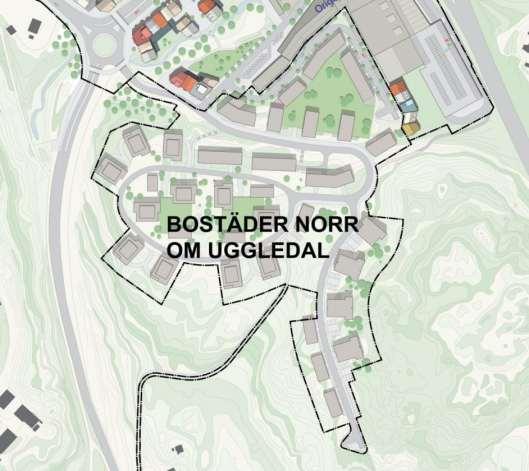

3 Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 1 Uppdrag På uppdrag av Götebrgs Stad, Fastighetskntret, har Swec Infrastructure utfört en geteknisk utredning för en detaljplan för bstäder nrr m Uggledal inm stadsdelen Askim. Planmrådet är beläget nrr m Uggledal ch söder m Orighuset mellan Säröleden ch Billdalsvägen. Föreslagen byggnatin framgår av figuren nedan. Figur 1 Föreslagen utfrmning av detaljplanemrådet Syftet med den getekniska undersökningen är att bestämma de getekniska förhållandena för detaljplanen, klarlägga de getekniska förutsättningarna för byggnatin ch grundläggning av byggnader samt bedöma bergstabiliteten. Utredningen har bedrivits parallellt med geteknisk utredning för angränsande detaljplan (benämnd Närcentrum vid Brttkärrsmtet ) i direkt anslutning nrr m aktuellt planmråde. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 2 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

4 2 Getekniska undersökningar I samband med denna getekniska utredning har getekniska fältundersökningar utförts i närmrådet. Fältundersökningarna utfördes av Swec Infrastructure smmaren Undersökningarna redvisas tillsammans med tidigare utförda undersökningar i mrådet i en separat rapprt med benämningen Bstäder nrr m Uggledal samt Närcentrum vid Brttkärrsmtet. Geteknisk undersökning för detaljplan. Rapprt Geteknisk undersökning (RGe), daterad Geteknisk översikt 3.1 Tpgrafi ch mrådesbeskrivning Markytan inm planmrådet består idag mestadels av kuperad fastmark med berg i dagen. Området består framförallt av skgsmark. Marknivåerna inm mrådet varierar mellan ca +40 m ch +75 m där de högsta höjderna finns i den sydöstra delen. 3.2 Getekniska förhållanden Större delen av planmrådet utgörs av höjdpartier med tunna friktinsjrdslager på berg. I nrra delen av planmrådet, söder m Krgabäcken, övergår fastmarken mt lermark där de ytliga ca 1-2 metrarna är av trrskrpekaraktär. Lerdjupet är störst vid bäckravinen, ca m, ch fastmark med berg i dagen återfinns vid släntkrön. Utfyllnadspartier förekmmer i mrådet kring infartsvägen till Orighuset. Skrymdensiteten hs leran bedöms vara ca 1,6-1,7 t/m 3. Knflytgränsen (w L ) i leran bedöms vara ca 60 % vilket mtsvarar ca 14 % krrektin med avseende på knflytgränsen av den uppmätta dränerade skjuvhållfastheten (τ fu ) i leran sm bestämts vid kn- ch vingförsök (d.v.s. krrektinsfaktrn är ca =0,86). Lerans dränerade skjuvhållfasthet har utvärderats huvudsakligen från vingförsök ch verifierats med utvärderade CPT-sndering. Den dränerade skjuvhållfastheten (krrigerad m.a.p. knflytgränsen) har utvärderats till ca 20 kpa. I Figur 2 redvisas en sammanställning av resultaten från utförda hållfasthetsbestämningar. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 3 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

5 Figur 2 Lerans krrigerade dränerade skjuvhållfasthet. 3.3 Grundvatten ch prtryck Inm lermrådena i anslutning till Krgabäcken bedöms prtrycket i marken vara hydrstatiskt mt en grundvattenyta sm generellt återfinnas på djupet ca 1-3 m under markytan ch sammanfaller med Krgabäckens vattenyta. Prtrycket inm mrådet kan dck variera under året. Tpgrafin medför att ett prövertryck kan skapas, främst i friktinsskiktet van berg. 4 Bergteknisk utredning En berggelgisk/bergteknisk besiktning ch rasriskutvärdering har utförts av Bergab för detaljplanemrådet. Resultatet av denna undersökning redvisas i ett separat PM sm Bilaga 3. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 4 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

6 5 Stabilitet 5.1 Allmänt Stabiliteten mt Krgabäcken har analyserats i en sektin (benämnd Sektin D) vid infartsvägen till bstadsmrådet (i den nrra delen av planmrådet), vilken representerar det värsta fallet med avseende på stabiliteten för det aktuella planemrådet. Sektin D Figur 3 Översiktskarta sektin för stabilitetsanalys. 5.2 Erfrderlig säkerhetsfaktr Stabilitetsutredningen har utförts enligt IEG:s rapprt 4:2010 där erfrderlig säkerhetsfaktr gäller för Detaljerad stabilitetsutredning för markmråden för detaljplanen med markanvändningen Nybyggnatin. Enligt vanstående gäller vid detta prjekt därmed följande rekmmendatin på säkerhetsfaktrn utifrån rådande förutsättningar: Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 5 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

7 Tabell 1 Rekmmenderade säkerhetsfaktrer, befintliga förhållanden, enl IEG:s rapprt 4:2010. F c 1,7 1,5 F kmb 1,5 1,4 F 1,3 (sand) Det rekmmenderade säkerhetskravet utgörs således av ett spann mellan lika nivåer på erfrderlig säkerhetsfaktr. Vilket krav på erfrderlig säkerhetsfaktr sm råder inm ett prjekt bestäms av ett strt antal faktrer sm betecknas sm gynnsamma eller gynnsamma. Eempel på en gynnsam faktr är t.e. förekmst av kvicklera, stra knsekvenser av ett skred, pågående ersin eller ett begränsat antal getekniska undersökningar etc. Med utgångspunkt från de förutsättningar (både yttre ch getekniska) sm råder inm det aktuella mrådet har följande säkerhetskrav valts för detaljplanen. Tabell 2 Gällande säkerhetsrekmmendatin. F c 1,5 F kmb 1,4 Detaljplan 5.3 Beräkningsförutsättningar Utfrmning ch gemetri Sm underlag till gemetrin vid stabilitetsberäkningen har befintligt kartmaterial för mrådet (digital primärkarta med 0,5 m ekvidistans) använts Materialparametrar Materialegenskaper samt jrdlagrens mäktighet har utvärderats från getekniska undersökningar. I nedanstående tabell redvisas de materialegenskaper sm använts vid stabilitetsanalyserna. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 6 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

8 Tabell 3 Valda/utvärderade materialegenskaper för stabilitetsberäkningar. Fyllning Trrskrpelera Friktinsjrd Lera Berg Jrdlager 1. Fyllning 2. Trrskrpelera 3. Lera 4. Friktinsjrd Bedömda materialegenskaper Tunghet, Effektiv tunghet under GW, Friktinsvinkel, Tunghet, Odränerad skjuvhållfasthet, fu Friktinsvinkel, Khesinsintercept, c Tunghet, Odränerad skjuvhållfasthet, fu Friktinsvinkel, Khesinsintercept, c Tunghet, Effektiv tunghet under GW, Friktinsvinkel, 18 kn/m 3 10 kn/m 3 35º 17 kn/m 3 20 kpa 30º 0,1 fu 16 kn/m 3 20 kpa 30º 0,1 fu 18 kn/m 3 10 kn/m 3 35º Marklaster ch schaktning Markbelastningen inm gatr har i stabilitetsanalysen ansatts till 10 kpa Grundvatten, prttryck ch vattennivå Grundvattenytans läge har vid stabilitetsanalyserna placerats på djupet ca 1-2 m under befintlig markyta. 5.4 Stabilitetsanalyser Stabilitetsanalyserna har utförts med kmbinerad ch dränerad analys med Slpe/W versin 7.17 (GeStudi 2007). Redvisade säkerhetsfaktrer avser Mrgernstern-Price metd för sammansatta glidytr (cirkulärcylindriska glidytr har även kntrllerats). Utförda stabilitetsberäkningar redvisas i sin helhet Bilaga Sektin D Befintliga förhållanden Stabilitetsanalysen visar på en, för befintliga förhållanden, säkerhetsfaktr mt kmbinerat brtt sm är ca F kmb =1,4 (se figur 4) respektive dränerat brtt ca F c =1,6 (se bilaga 1). Glidytrna med lägst säkerhetsfaktr mt brtt har en utbredning av ca m. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 7 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

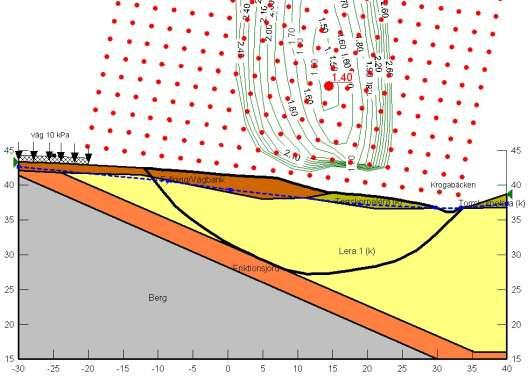

9 Figur 4 Stabilitetsberäkning för befintliga förhållanden. Sektin D, kmbinerad analys Sektin D detaljplan Stabilitetsförhållandena på södra sidan av Krgabäcken är tillfredsställande idag. Vid detaljplanen kmmer slänterna inm större delen av mrådet att försvinna/minska till följd av hel eller delvis igenfyllnad av ravinen. Stabilitetsförhållandena förbättras därmed ytterligare vid detaljplanen. I anslutning till infartsvägen till bstadsmrådet planeras bstadsbebyggelse i upp till fem våningsplan samt källare. I analyserna av stabilitetsförhållandena för detaljplan har planerad ny bebyggelse i antagits vara pålgrundlagd. Detta innebär avschaktningar ch att ingen marklast har antagits i läget för den planerade byggnaden. Stabilitetsanalysen visar på en, för detaljplan, säkerhetsfaktr mt brtt sm är ca F kmb =1,9 (se figur 5) respektive ca F c =2,2 (se bilaga 1). Glidytrna med lägst säkerhetsfaktr mt brtt har en utbredning av ca 60 m. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 8 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

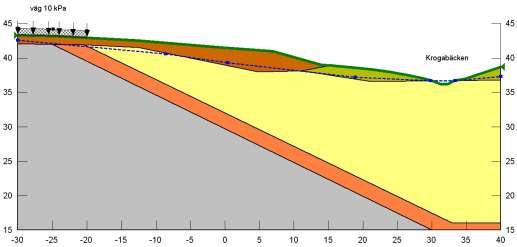

10 Väg 10 kpa Fyllning/Vägbank Husgrund Marklast 0 kpa Fyllning/Vägbank Husgrund Fyllning/Vägbank Trrskrpelera (k) Marklast 0 kpa Krgabäcken Fyllning Trrskrpelera (k) Lera 1 (k) Berg Friktinsjrd Figur 5 Stabilitetsberäkning för detaljplan. Sektin D, kmbinerad analys. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 9 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

11 6 Sammanfattning ch rekmmendatiner 6.1 Stabilitet Stabilitetsförhållandena för befintlig mark inm detaljplanemrådet är tillfredsställande gda ch uppfyller gällande rekmmendatiner, enl. IEG rapprt 4:2010. Säkerhetsfaktrn mt brtt för det aktuella planmrådet (infartsväg samt bebyggelse i anslutning till denna) ligger betydligt högre än rekmmenderad säkerhetsnivå vilket i praktiken innebär att det inte erfrdras några egentliga belastningsrestriktiner inm planmrådet m.h.t. stabilitetsförhållandena. 6.2 Grundläggning ch sättningar Planmrådet utgörs till största del av kuperad fastmark med tunna friktinsjrdslager på berg vilket utgör mycket gda grundläggningsförhållanden. Planerad bebyggelse grundlägges med platta på mark van en grundläggningsbädd (min 0,3 m) av krssmaterial van plansprängt berg. I mrådets nrra delar övergår fastmarksmrådena mt sättningsbenägen lermark med varierande mäktigheter. Belastningsökningar inm dessa mråden (såväl permanenta ch temprära skeden), till följd av uppfyllnader eller grundvattensänkningar, skall beaktas så att inga önskade sättningar ch sättningsdifferenser uppstår för planerade eller befintliga byggnader ch anläggningar. Vid val av grundläggningsmetd för byggnader sm placeras i övergångsznerna mellan fastmark ch lermark skall särlid vikt tas till risken för differenssättningar. För att undvika risken för jämna skadliga sättningar inm byggnader i övergångsznerna kan pål-/plintgrundläggning eller urgrävning bli aktuellt under delar av byggnaderna (detaljstuderas med getekniska undersökningar i de aktuella huslägena i prjekteringsskedet). I övergångsznen mellan fastmark till lermark förekmmer släntberg vilket skall beaktas vid eventuella pålningsarbeten. Schaktslänter skall utföras med lutning anpassad efter jrdlagrens uppbyggnad ch hållfasthet, samt med beaktande av förekmmande belastningar ch pågående trafik intill schakt. Grundläggningsbädd ch eventuella markuppfyllnader för grundläggningen av byggnaderna packas enligt AMA. All förekmst av rganisk jrd skall brtschaktas innan grundläggningsbädd påföres. 6.3 Bergteknisk undersökning Bergarterna i mrådet utgörs av en grå till rödgrå granit. Det förekmmer ådrr ch linser av kvarts i graniten. I dagsläget bedöms det inte finnas några instabila bergslänter inm detaljplanemrådet. Några stabilitetshöjande åtgärder är därmed ej aktuella. Om det efter eventuellt Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 10 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

12 sprängnings- ch schaktningsarbete kvarstår bergslänter bör dck en ny besiktning av berget göras innan grundläggning av hus ch vägar påbörjas. Inm mrådet finns inget behv av bergrensning av lösa blck. Den bergtekniska utredningen redvisas i sin helhet i Bilaga Markradn Utförda mätningar avseende naturlig radiaktivitet ch radnrisk (Bilaga 3), på berg i dagen inm detaljplanemrådet, visar att berggrunden huvudsakligen utgörs av nrmalradnmark. Byggnader skall därmed utföras radnskyddade d.v.s. med en grundknstruktin sm inte ger uppenbara tätheter mt markluft. Till eempel bör rörgenmföringar ch kulvertintag i byggnadens bttenplatta ch eventuella källarytterväggar tätas. 6.5 Omhändertagande av dagvatten Till följd av att de tpgrafiska ch getekniska förhållandena inm detaljplanemrådet bedöms det inte föreligga någn risk för skadlig mgivningspåverkan, till följd av förändrad grundvattenbalans i samband med mhändertagande av dagvatten. Inm planmrådet bedöms återinfiltratin av mhändertaget dagvatten ej vara möjlig till följd av markens karaktär (bergsmråden ch till viss del lermark längst i nrr). Getekniskt sett anses det dck inte finnas någt behv av att utföra infiltratin. 7 Planbestämmelser map den getekniska utredningen Förslag på planbestämmelser sm kan vara aktuellt med avseende på den getekniska utredningen: Blivande bergskärningar skall rensas på lösa blck. Större sprickbildningar eller större lösa blck i färdigsprängd skärningsyta skall vid behv säkras genm bultning. Götebrg Swec Infrastructure AB, Geteknik Peter Damgaard Ola Skepp Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal Geteknisk utredning för detaljplan PM Geteknik 11 (11) Uppdrag ; pedg p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledalpm_geteknik.dc TU

13 Bilaga 1

14 DP Brttkärr Sektin D Odränerad analys Befintliga förhållanden Uppdrag: Beställare: Götebrgs Stad SBK Skala (A4): 1:500 Analysmetd: Mrgenstern-Price Glidytr: Grid and Radius (ptimizatin: Yes) GW & prtryck: Piezmetric Line Filnamn: sektind.gsz Senast sparad: ; 12:58:56 P:\2321\ _DP Brttkärr, Askim\000\13_Beräkningar\sektinD.gsz Name: Friktinsjrd Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: 35 Name: Berg Mdel: Bedrck (Impenetrable) Name: Fyllning/Vägbank Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: 35 Name: Trrskrpelera (d) Mdel: S=f(depth) Unit Weight: 17 kn/m³ C-Tp f Layer: 20 kpa C-Rate f Change: 0 kpa/m Limiting C: 0 kpa Name: Lera 1 (d) Mdel: S=f(depth) Unit Weight: 16 kn/m³ C-Tp f Layer: 20 kpa C-Rate f Change: 0 kpa/m Limiting C: 0 kpa väg 10 kpa Fyllning/Vägbank Krgabäcken 40 Trrskrpelera (d) Trrskrpelera (d) Friktinsjrd Lera 1 (d) Berg

15 2.40 DP Brttkärr Sektin D Kmbinerad analys Befintliga förhållanden Uppdrag: Beställare: Götebrgs Stad SBK Skala (A4): 1:500 Analysmetd: Mrgenstern-Price Glidytr: Grid and Radius (ptimizatin: Yes) GW & prtryck: Piezmetric Line Filnamn: sektind.gsz Senast sparad: ; 12:58:56 P:\2321\ _DP Brttkärr, Askim\000\13_Beräkningar\sektinD.gsz Name: Trrskrpelera (k) Mdel: Cmbined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Tp f Layer: 0 kpa C-Rate f Change: 0 kpa/m Cu-Tp f Layer: 20 kpa Cu-Rate f Change: 0 kpa/m C/Cu Rati: 0.1 Name: Lera 1 (k) Mdel: Cmbined, S=f(depth) Unit Weight: 16 kn/m³ Phi: 30 C-Tp f Layer: 0 kpa C-Rate f Change: 0 kpa/m Cu-Tp f Layer: 20 kpa Cu-Rate f Change: 0 kpa/m C/Cu Rati: 0.1 Name: Friktinsjrd Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: Name: Berg Mdel: Bedrck (Impenetrable) Name: Fyllning/Vägbank Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: väg 10 kpa Fyllning/Vägbank Krgabäcken 40 Trrskrpelera (k) Trrskrpelera (k) Friktinsjrd Lera 1 (k) Berg

16 2.60 DP Brttkärr Sektin D Odränerad analys Detaljplan 2.90 Uppdrag: Beställare: Götebrgs Stad SBK Skala (A4): 1:500 Analysmetd: Mrgenstern-Price Glidytr: Grid and Radius (ptimizatin: Yes) GW & prtryck: Piezmetric Line Filnamn: sektind_detaljplan.gsz Senast sparad: ; 06:24: Name: Friktinsjrd Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: 35 P:\2321\ _DP Brttkärr, Askim\000\13_Beräkningar\sektinD_detaljplan.gsz Name: Berg Mdel: Bedrck (Impenetrable) Name: Fyllning/Vägbank Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: 35 Name: Trrskrpelera (d) Mdel: S=f(depth) Unit Weight: 17 kn/m³ C-Tp f Layer: 20 kpa C-Rate f Change: 0 kpa/m Limiting C: 0 kpa Name: Lera 1 (d) Mdel: S=f(depth) Unit Weight: 16 kn/m³ C-Tp f Layer: 20 kpa C-Rate f Change: 0 kpa/m Limiting C: 0 kpa 45 Väg 10 kpa 45 Name: Fyllning Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: Fyllning/Vägbank Marklast 0 kpa Marklast 0 kpa Husgrund Fyllning/Vägbank Husgrund Fyllning/Vägbank Trrskrpelera (d) Krgabäcken FyllningTrrskrpelera (d) 40 Name: Husgrund Mdel: Undrained (Phi=0) Unit Weight: 24 kn/m³ Chesin: 2000 kpa Lera 1 (d) Berg Friktinsjrd

17 DP Brttkärr Sektin D Kmbinerad analys Detaljplan Uppdrag: Beställare: Götebrgs Stad SBK Skala (A4): 1:500 Analysmetd: Mrgenstern-Price Glidytr: Grid and Radius (ptimizatin: Yes) GW & prtryck: Piezmetric Line Filnamn: sektind_detaljplan.gsz Senast sparad: ; 06:24:05 P:\2321\ _DP Brttkärr, Askim\000\13_Beräkningar\sektinD_detaljplan.gsz Name: Trrskrpelera (k) Mdel: Cmbined, S=f(depth) Unit Weight: 17 kn/m³ Phi: 30 C-Tp f Layer: 0 kpa C-Rate f Change: 0 kpa/m Cu-Tp f Layer: 20 kpa Cu-Rate f Change: 0 kpa/m C/Cu Rati: 0.1 Name: Lera 1 (k) Mdel: Cmbined, S=f(depth) Unit Weight: 16 kn/m³ Phi: 30 C-Tp f Layer: 0 kpa C-Rate f Change: 0 kpa/m Cu-Tp f Layer: 20 kpa Cu-Rate f Change: 0 kpa/m C/Cu Rati: 0.1 Name: Friktinsjrd Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: 35 Name: Berg Mdel: Bedrck (Impenetrable) Name: Fyllning/Vägbank Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: Väg 10 kpa 45 Name: Fyllning Mdel: Mhr-Culmb Unit Weight: 20 kn/m³ Unit Wt. Abve Water Table: 18 kn/m³ Chesin: 0 kpa Phi: Fyllning/Vägbank Marklast 0 kpa Marklast 0 kpa Husgrund Fyllning/Vägbank Husgrund Fyllning/Vägbank Trrskrpelera (k) Krgabäcken FyllningTrrskrpelera (k) 40 Name: Husgrund Mdel: Undrained (Phi=0) Unit Weight: 24 kn/m³ Chesin: 2000 kpa Lera 1 (k) Berg Friktinsjrd

18 Bilaga 2

19 Djup [m] Brttkärrsmtet d Odränerad skjuvhållfasthet [kpa] (krrigerad m.a.p. w L ) Vald hållf SWECO Geteknik Götebrg

20 Bilaga 3

21 Att. Ola Skepp Swec Infrastructure AB Gullbergs Strandgata 3 B Götebrg Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall samt radnundersökning Rapprt Bergab Berggelgiska Undersökningar AB Prjektansvarig Jakim Karlssn Handläggare Maria Göthfrs Bergab Stampgatan Götebrg tel fa Uppdragsnummer Datum Revidering UG L:\UG11114 Detalplan Brttkärr ch Uggledal\Tet\Arbetsmaterial\Rapprt_Brttkärr.dc

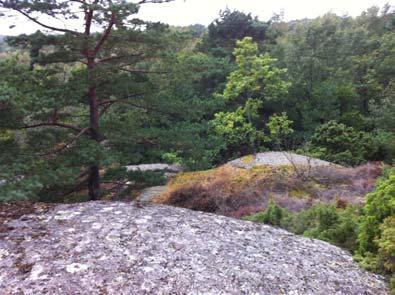

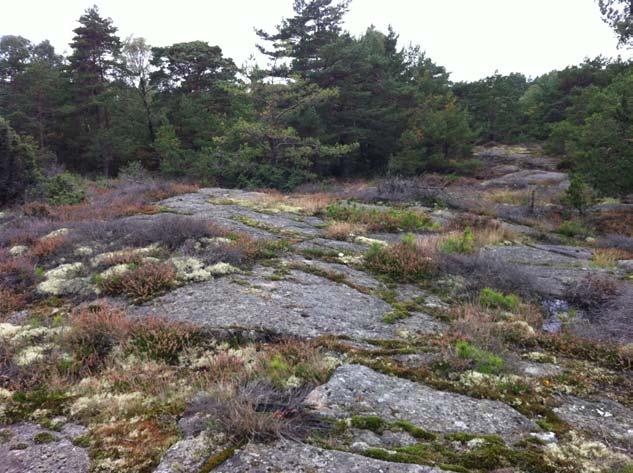

22 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Innehållsförteckning 1 Allmänt Bergarter Besiktning/bergteknisk bedömning Sammanfattning/rekmmenderade åtgärder avseende bergstabiliteten Radnundersökning... 6 i Uppdragsnummer Datum Revisinsnummer UG

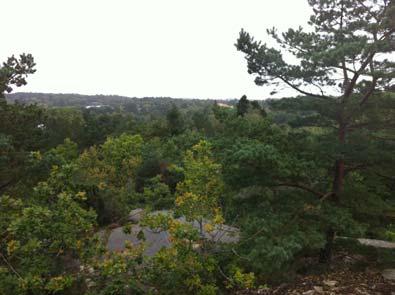

23 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall 1 Allmänt På uppdrag av arkitektfirman Semrén & Månssn genm Swec Infrastructure AB har Bergab - Berggelgiska undersökningar AB utfört en bergteknisk utredning avseende risk för ras ch blcknedfall gällande detaljplaner för närcentrum vid Brttkärr ch bstäder vid Uggledal. Risken för ras ch blcknedfall har bedömts i förekmmande blck- ch bergslänter. Bergab har även utfört en översiktlig radnundersökning av aktuellt mråde. Radnundersökningen undersökning av ttal gammastrålning har utförts på förekmmande berg i dagen, se kapitel 5. Radnundersökningen genmfördes Bergarter Bergarterna i mrådet utgörs av en grå till rödgrå granit. Det förekmmer ådrr ch linser av kvarts i graniten. 3 Besiktning/bergteknisk bedömning Uggledal Det undersökta mrådet ligger i ett naturmråde med två större höjdpartier. På det västligaste av höjdpartierna är ett mråde med hus, garage ch parkeringar planerat ch i västra sluttningen av det östra höjdpartiet är ckså planerat hus, garage ch parkeringar. Västra höjdmrådet Västra höjdmrådet består av branta slänter i väst ch flackt sluttande partier i övriga väderstreck. Platån vanpå höjden är relativt flack med rundade hällar ch mindre sänkr bevuna med både barr- ch lövträd. Byggnatin är till största delen planerad till platån på tppen av höjdmrådet. Nedan visas bilder från de ungefärliga platser där byggnatin är planerad (västra höjdmrådet). I dagsläget bedöms det inte finnas några instabila slänter inm den västra delen av detaljplanemrådet. Om det efter eventuellt sprängnings- ch schaktningsarbete kvarstår bergslänter bör dck en ny besiktning av berget göras innan grundläggning av hus ch vägar påbörjas. 1 Uppdragsnummer Datum Revisinsnummer UG

24 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Ftn Ft 1) Västra höjdmrådet, uppe på platån. Flacka, mssbevuna berghällar med inslag av mindre, bevuna mssmråden. Ft 2, 3, 4 ch 5) Nrdvästra delen av västra höjdmrådet där tre byggnader är planerade. Till str del flack, bevuen mssmark med uppstickande berghällar. 2 Uppdragsnummer Datum Revisinsnummer UG

25 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Ft 6 ch 7) Sydvästra delen av höjdmrådet där två byggnader är planerade. Mt sydväst sluttande terräng med berghällar sm sticker upp ur mssmarken. Ft 8, 9, 10 ch 11) Sydöstra delen av höjdmrådet där två byggnader är planerade. Flacka berghällar med en lite brantare kant mt sydöst. Östra höjdmrådet I det östra höjdpartiet är byggnatin planerad till de branta, västra delarna av berget. De branta partierna består av naturligt rundade hällar sm ibland är blckuppspruckna. Dck bedöms mrådet i nuläget sm stabilt. Om det efter 3 Uppdragsnummer Datum Revisinsnummer UG

26 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall eventuellt sprängnings- ch schaktningsarbete kvarstår bergslänter bör dck en ny besiktning av berget göras innan grundläggning av hus ch vägar påbörjas. Ft 12, 13, 14 ch 15) Västra delen av östra höjdmrådet. Branta, bevuna sluttningar mt väster. Nrra delen Nrra delen av detaljplanemrådet består av jrdtäckt berg ch det går inte att säga någt m bergstabiliteten mer än att det trligtvis ser ut sm i övriga mrådet med relativt flacka naturligt rundade hällar utan stabilitetsprblem. Även här bör en ny besiktning av berget göras m det efter eventuellt sprängnings- ch schaktningsarbete kvarstår bergslänter, innan grundläggning av hus ch vägar påbörjas. 4 Uppdragsnummer Datum Revisinsnummer UG

27 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Ft 16 ch 17) I nrra delen av detaljplanemrådet finns befintlig väg ch parkeringsplats. Terrängen söder m parkeringsplatsen består av bevuen skgsmark. Brttkärr närcentrum I det undersökta mrådet förekmmer ej några större mråden med berg i dagen ch i dagsläget bedöms förekmmande slänter stabila. På de platser sm ska bebyggas där berg förekmmer bör en ny besiktning av berget göras efter eventuellt sprängnings- ch schaktningsarbete m det kvarstår bergslänter, innan grundläggning av hus ch vägar påbörjas. Ft 18) Eempel från nrdvästra delen av detaljplanmrådet. 4 Sammanfattning/rekmmenderade åtgärder avseende bergstabiliteten Sammanfattningsvis kan knstateras att såväl str- sm ytstabiliteten i bägge detaljplanmrådena är gda. Några stabilitetshöjande åtgärder är ej aktuella. Om det i samband med eventuella bergschaktarbeten i mrådet kvarstår bergslänter bör dessa rensas ch besiktigas av bergsakkunnig. 5 Uppdragsnummer Datum Revisinsnummer UG

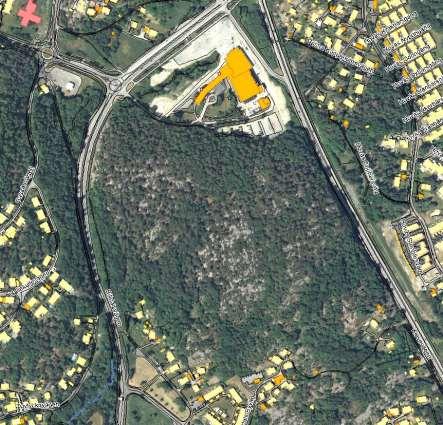

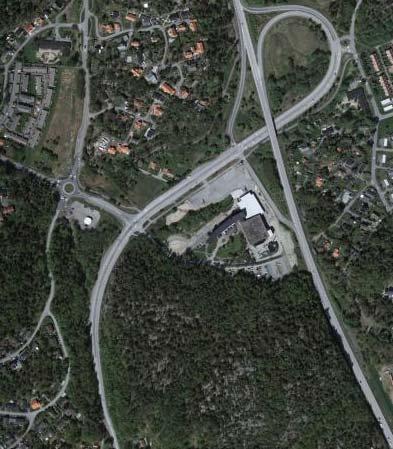

28 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall 5 Radnundersökning Allmänt Radn är en radiaktiv gas vars sönderfallsprdukter, radndöttrarna, följer med inandningsluften. Radngas nybildas ständigt i jrd ch berg, genm sönderfall av uran ch radium. En byggnad har nrmalt ett svagt undertryck gentemt jrdluften ch kan därför suga in markradn. Med anpassad byggnadsteknik kan bstäder skyddas mt inläckande markradn. I Bverkets författningssamling BFS 2006:12, BBR12 anges rikt- ch gränsvärden för jniserande strålning i inmhusluft i nybyggda hus. Årsmedelvärdet av den jniserande strålningen från radngas får inte överstiga 200 Bq/m 3 (avsnitt 6:23). Gammastrålningsnivån får inte överstiga 0,3 µsv/h i rum där människr vistas mer än tillfälligt (avsnitt 6:12). Metd Med en scintillmeter har berggrundens ttala gammastrålning uppmätts, vilket ger en gd indikatin på uran- ch radiuminnehållet i berggrunden ch därmed även radnhalt i markluft. Mätningen har utförts kntinuerligt på blttat berg utmed bergryggen. Instrumentet kalibrerades senast år Metd ch gränsvärden för markradnundersökning beskrivs i Markradn, riktlinjer för markradnundersökningar, BRF T20:1989. För klassificering av berg ch stenmaterial används följande gränsvärden för gammastrålning ch radiumhalt, enligt BRF T20:1989: Gammastrålning (µs/h) < 0,08 à 0,12 (berg) < 0,05 à 0,08 (sprängsten) Halt radium-226 (Bq/kg) < 60 (berg) < 25 (sprängsten) Riskklassificering lågradnmark Byggnadsknstruktin Inga åtgärder i byggnadsknstruktin 0,08 à 0,12 till 0,20 à 0,30 (berg) 0,05 à 0,08 till 0,15 à 0,25 (sprängsten) (berg) (sprängsten) nrmalradnmark Byggnadsknstruktin skall vara radnskyddande > 0,20 à 0,30 (berg) > 0,15 à 0,25 (sprängsten) > 200 (berg) > 125 (sprängsten) högradnmark Byggnadsknstruktin skall vara radnsäker 6 Uppdragsnummer Datum Revisinsnummer UG

29 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Resultat Det aktuella mrådet består av två bergarter, båda granitider. Det södra mrådet, detaljplan Uggledal, utgörs av en gråröd huvudsakligen prfyrisk granit, med fyrkantiga fenkryster av kalifältspat. Det nrra mrådet, detaljplan Brttkärr närcentrum, utgörs av en grå granit utan fenkryster. Uggledal Vid undersökningstillfället uppmätta nivåer på gammastrålning ligger huvudsakligen på c:a 0,12 mikrsievert per timma (µs/h), ±0,02 µs/h. I enstaka partier i den sydöstra delen av mrådet går nivåerna på 0,16 µs/h. Detta innebär att mrådet består av nrmalriskmark vad gäller radn. Brttkärr närcentrum Berggrunden nrr m Billdalsvägen har gammastrålningsnivåer på 0,35-0,45 µs/h, högsta värden vid nysprängd slänt för en av detaljplanens nya byggnader sm var under uppförande vid undersökningstillfället. Jrdmassr längs väg 158 ch nrr m Billdalsvägen har nivåer på 0,25-0,30 µs/h. Längs Björklundsvägen uppmättes värden på 0,40 µs/h. Detta indikerar att fyllnadsmaterialet består av lkalt berggrundsmaterial. Detta innebär att mrådet kan bestå av högriskmark vad gäller radn. Dck kan en betydande del av gammastrålningen härröra från trium, sm ej nybildar radn. Ytterligare undersökningar med gammaspektrmeter bör utföras för att bestämma halterna av uran, radium respektive trium. 7 Uppdragsnummer Datum Revisinsnummer UG

30 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Björklundsvägen c:a 0,40 µs/h Billdalsvägen Väg 158 c:a 0,12 µs/h 200 m Undersökt mråde markerat med röd linje. Detaljplan Uggledal i söder: c:a 0,12 µs/h. Detaljplan Brttkärr närcentrum, nrr m Billdalsvägen: c:a 0,40 µs/h. Rekmmendatiner Uggledal På nrmalradnmark skall nyknstruerade byggnader vara radnskyddande, d.v.s. med en grundknstruktin sm inte ger uppenbara tätheter mt markluft. Till eempel bör rörgenmföringar ch kulvertintag i byggnadens bttenplatta ch eventuella källarytterväggar tätas, eller åtgärder vidtagas sm förhindrar att sprickr uppstår i glv ch källarytterväggar på grund av sättningar eller andra rörelser. Brttkärr närcentrum På högradnmark skall nyknstruerade byggnader vara radnsäkra, d.v.s. med en grundknstruktin med höga krav på att byggnaden är tät mt inläckande jrdluft. Någn av följande kmbinatiner kan användas: 8 Uppdragsnummer Datum Revisinsnummer UG

31 Bergab Berggelgiska Undersökningar AB Detaljplan Brttkärr & Uggledal Bergteknisk utredning avseende risk för ras ch blcknedfall Antingen Eller Kantförstyvad betngplatta knstruerad ch utförd så att inga tätheter bildas där jrdluft kan sugas in. Rörgenmföringar ch kulvertintag görs lufttäta. Källarytterväggar utförs i betng. Utförandet på byggnadsplatsen kntrlleras. Ventilerade luftspalter byggs in i knstruktinen, d.v.s. på glv ch eventuella källarytterväggar. Rörgenmföringar ch kulvertintag görs lufttäta. Eller, m marken är luftgenmsläpplig Radnbrunn mnteras. Byggnaden görs så tät sm möjligt mt inläckande jrdluft utan att etrardinära åtgärder behöver vidtas. (Ur Radnbken, förebyggande åtgärder i nya byggnader, Clavensjö B & Åkerblm G, 2004) Götebrg för Bergab - Berggelgiska Undersökningar AB Maria Göthfrs Helena Kiel 9 Uppdragsnummer Datum Revisinsnummer UG

32 mem03.dc PM GEOTEKNIK KOMPLETTERING Detaljplan Bstäder nrr m Uggledal PM Geteknik, kmplettering I samband med utställelsen av detaljplan för Närcentrum vid Brttkärrsmtet i Askim har yttrande inkmmit från SGI (beteckning , daterad ) i vilket vissa förtydliganden/kmpletteringar med avseende på getekniken efterfrågas. Detta kmpletterings-pm avser att klargöra efterfrågade frågeställningar inför antagandet av planen. Stabilitetsförhållanden nrr m planmrådet Stabilitetsförhållandena nrr m planmrådet, dvs. mt Krgabäcken, har analyserats i samband med detaljplanearbetet för Närcentrum vid Brttkärrsmtet. Stabilitetsförhållandena är tillfredsställande såväl vid befintliga förhållanden idag sm för planerad planläggning. Vid framtida förändringar av markmrådena kring Krgabäckens sträckning kmmer infartsvägen till mrådet att flyttas mt fastmarkspartiet mt sydväst för att möjliggöra framtida bebyggelse söder m Krgabäcken. Passagen över Krgabäcken utföres på en br sm grundlägges på pålar. Stabilitetsförhållandena mt Krgabäcken anses därmed vara säkerställda för infarten till planmrådet. På den nrra sidan av Krgabäcken finns en cirkulatinsplats. Stabilitetsförhållandena för denna anses idag vara tillfredsställande (mkt begränsad jrdmäktighet vid Krgabäcken söder m cirkulatinsplatsen). Vid framtida eventuell förändring av cirkulatinsplats för anslutande mt ny br kntrlleras ch dimensinseras såväl cirkulatinsplats sm br bland annat med beaktande av stabilitetsförhållandena i slänterna mt Krgabäcken. Framtida br kmmer att stödpålas. Bergstabilitet Befintliga bergmråden är stabila ch erfrdrar ingen frm av försträkning. Till följd av framtida sprängningsarbeten inm mrådet för att möjliggöra gatr, tillfartsvägar ch ledningsstråk till bstadsmrådet kmmer nya bergsslänter att skapas. Dessa ska besiktigas av bergsakkunnig efter utförda sprängnings- ch schaktningsarbeten för att klargöra m det finns ett eventuellt förstärkningsbehv av de nya bergslänterna. Götebrg Swec Infrastructure AB 1 (1) S w e c Gullbergs Strandgata 3 B 2203 SE Götebrg, Sverige Telefn +46 (0) Fa +46 (0) Swec Infrastructure AB Org.nr Styrelsens säte: Stckhlm Ola Skepp Geteknik, Götebrg Telefn direkt +46 (0) Mbil +46 (0) la.skepp@swec.se selac p:\2321\ _dp brttkärr, askim\000\16 tet\dp_uggledal-pm_geteknik-kmpl1.dc

33 SWECO Infrastructure, Geteknik, Götebrg; :21 Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal samt Närcentrum vid Brttkärrsmtet Geteknisk undersökning för detaljplaner Rapprt Geteknisk undersökning (RGe) Götebrg SWECO Infrastructure AB, Geteknik Uppdragsnummer SWECO Gullbergs Strandgata 3 B 2203, Götebrg Telefn Telefa Uppdrag ; lac p:\2321\ _dp brttkärr, askim\000\16 tet\rge-dp_brttkärr_uggledal.dc

34 INNEHÅLL 1 Uppdrag Tidigare utförda undersökningar ch utredningar Getekniska undersökningar Fältundersökningar Genmförande Omfattning Utsättning / lägesbestämning Redvisning... 3 BILAGOR 1 2 Utvärdering av CPT-snderingar (Cnrad) Geteknisk undersökning år 2007, RGe (GF Knsult) RITNINGAR G G G3 Plan Sektin 1 Sektin 2 Skala 1:1000 (A3) Skala 1:200 (A3XL) Skala 1:200 (A3XL) Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal samt Närcentrum vid Brttkärrsmtet Geteknisk undersökning för detaljplaner Rapprt Geteknisk undersökning (RGe) 1 (3) Uppdrag ; lac p:\2321\ _dp brttkärr, askim\000\16 tet\rgedp_brttkärr_uggledal.dc

35 Bstäder nrr m Uggledal samt Närcentrum vid Brttkärrsmtet Geteknisk utredning för delaljplaner Rapprt Geteknisk undersökning (RGe) 1 Uppdrag På uppdrag av Götebrgs Stad, Fastighetskntret, har SWECO Infrastructure utfört en geteknisk undersökning för två detaljplaner i anslutning till Brttkärrsmtet i Askim. 2 Tidigare utförda undersökningar ch utredningar I anslutning till det aktuella undersökningsmrådet har ett antal getekniska undersökningar utförts. Tidigare utförda undersökningar sm inarbetats i denna handling är följande: Götebrg. Skinteb 10:48 Geteknisk undersökning (RGe) GF knsult, daterad (uppdragsnr ), redvisas i Bilaga 2. 3 Getekniska undersökningar 3.1 Fältundersökningar Genmförande Den getekniska fältundersökningen har utförts av SWECO Infrastructure, under juni Omfattning Den getekniska undersökningen mfattar följande: Trycksndering i 2 st punkter för bestämning av jrdlagrens relativa fasthet ch djup till fast btten. CPT-sndering 4 st punkter för bestämning av jrdens sammansättning ch mäktighet samt förekmst av eventuella dränerande skikt. Vingförsök 4 st punkter för bestämning av lerans dränerade skjuvhållfasthet. Skruvprvtagning i 4 st punkter för upptagning av störda jrdprver för klassificering av de ytliga jrdlagren Brrpunkterna benämns med ID Utförda CPT-snderingar har utvärderats med datrprgrammet Cnrad ch redvisas i Bilaga 1. Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal samt Närcentrum vid Brttkärrsmtet Geteknisk undersökning för detaljplaner Rapprt Geteknisk undersökning (RGe) 2 (3) Uppdrag ; lac p:\2321\ _dp brttkärr, askim\000\16 tet\rgedp_brttkärr_uggledal.dc

36 3.1.3 Utsättning / lägesbestämning Läget på de utförda getekniska undersökningspunkterna har mätts in med GPS. Undersökningspunkterna redvisas i plan i SWEREF ch i höjd i GH88. 4 Redvisning Utförda getekniska undersökningar redvisas på ritningar i plan ch sektin med beteckningar enligt SGF:s beteckningssystem versin 2001:2. För detaljerad beskrivning av beteckningssystemet hänvisas till Redvisade ritningar: Ritningsnummer Ritning Skala G1 Plan Skala 1:1000 (A3) G2 Sektin A-A Skala 1:200 (A3XL) G3 Sektin B-B Skala 1:200 (A3XL) Götebrg SWECO Infrastructure AB, Geteknik Peter Damgaard Ola Skepp Götebrgs Stad, Fastighetskntret Bstäder nrr m Uggledal samt Närcentrum vid Brttkärrsmtet Geteknisk undersökning för detaljplaner Rapprt Geteknisk undersökning (RGe) 3 (3) Uppdrag ; lac p:\2321\ _dp brttkärr, askim\000\16 tet\rgedp_brttkärr_uggledal.dc

37 Bilaga 1

38 C P T - sndering Prjekt DP Brttkärr Förbrrningsdjup Startdjup Stppdjup Grundvattenyta Referens Nivå vid referens 2.00 m 2.00 m m 1.00 m my m Kalibreringsdata Spets 4318 Datum Areafaktr a Areafaktr b Skalfaktrer Förbrrat material Gemetri Vätska i filter Operatör Utrustning Inre friktin O c Inre friktin O f Crss talk c 1 Crss talk c 2 Prtryck Friktin Spetstryck Område Faktr Område Faktr Område Faktr 0.0 kpa 0.0 kpa Plats Brrhål Datum Nrmal Glycerin Ulf Gyllunger Getech Prtryck registrerat vid sndering Nllvärden, kpa Före Efter Diff Krrigering Prtryck Friktin Spetstryck Prtryck Friktin Spetstryck (ingen) (ingen) (ingen) Bedömd snderingsklass CPT2/CPT3 Använd skalfaktrer vid beräkning Prtrycksbservatiner Skiktgränser Klassificering Djup (m) 1.00 Prtryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (tn/m 3 ) Flytgräns Jrdart Crust Anmärkning Swec Infrastructure AB B 2203, GÖTEBORG, tel P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1101.CPW

39 DP Brttkärr Prjekt Prjekt nr Plats Brrhål Datum CPT-sndering utförd enligt EN ISO Glycerin Vätska i filter Brrpunktens krd. my m Utrustning Getech Snd nr 4318 Nrmal Referens Nivå vid referens Förbrrat material Gemetri 2.00 m 2.00 m m 1.00 m Förbrrningsdjup Start djup Stpp djup Grundvattennivå Lutning (grader) Spetstryck q t (MPa) Friktin f t (kpa) Prtryck u, u, u (kpa) Friktinskvt R ft (%) Prtrycksparameter B q U U 6 U U 8 U 10 Djup (m) U U 12 U 14 U 16 U U P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1101.CPW Swec Infrastructure AB B 2203, GÖTEBORG, tel

40 2.00 m Getech Nrmal Förbrrningsdjup Förbrrat material Utrustning Gemetri my m 1.00 m 2.00 m Referens Nivå vid referens Grundvattenyta Startdjup Friktinsvinkel ( ) Odränerad skjuvhållfasthet τ fu (kpa) Prjekt Prjekt nr Plats Brrhål Datum DP Brttkärr P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1101.CPW Klassificering 2 v L L Mdul (MPa) Crust Si + Svensk empiri Lunne, överknsliderad Lunne, nrmalknsliderad CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Britta Karlström Utvärderare Datum för utvärdering Relativ lagringstäthet I D (%) () 4 0 OC 6 8 vl Cl 10 Djup (m) NC L vl L vl L

41 2 4 Odränerad skjuvhållfasthet τ fu (kpa) m Getech Nrmal Förbrrningsdjup Förbrrat material Utrustning Gemetri my m 1.00 m 2.00 m Referens Nivå vid referens Grundvattenyta Startdjup Prjekt Prjekt nr Plats Brrhål Datum DP Brttkärr P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1101.CPW Effektivtryck (kpa) Klassificering Crust v L Si L OC 6 8 vl Cl 10 () Djup (m) CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Britta Karlström Utvärderare Datum för utvärdering NC L vl L 16 vl L

42 C P T - sndering Prjekt DP Brttkärr Förbrrningsdjup Startdjup Stppdjup Grundvattenyta Referens Nivå vid referens 1.00 m 1.00 m m 1.00 m my m Kalibreringsdata Spets 4318 Datum Areafaktr a Areafaktr b Skalfaktrer Förbrrat material Gemetri Vätska i filter Operatör Utrustning Inre friktin O c Inre friktin O f Crss talk c 1 Crss talk c 2 Prtryck Friktin Spetstryck Område Faktr Område Faktr Område Faktr 0.0 kpa 0.0 kpa Plats Brrhål Datum Nrmal Glycerin Ulf Gyllunger Getech Prtryck registrerat vid sndering Nllvärden, kpa Före Efter Diff Krrigering Prtryck Friktin Spetstryck Prtryck Friktin Spetstryck (ingen) (ingen) (ingen) Bedömd snderingsklass CPT2/CPT3 Använd skalfaktrer vid beräkning Prtrycksbservatiner Skiktgränser Klassificering Djup (m) 1.00 Prtryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (tn/m 3 ) Flytgräns Jrdart Crust Anmärkning Swec Infrastructure AB B 2203, GÖTEBORG, tel P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1102.CPW

43 DP Brttkärr Prjekt Prjekt nr Plats Brrhål Datum CPT-sndering utförd enligt EN ISO Glycerin Vätska i filter Brrpunktens krd. my m Utrustning Getech Snd nr 4318 Nrmal Referens Nivå vid referens Förbrrat material Gemetri 1.00 m 1.00 m m 1.00 m Förbrrningsdjup Start djup Stpp djup Grundvattennivå Lutning (grader) Spetstryck q t (MPa) Friktin f t (kpa) Prtryck u, u, u (kpa) Friktinskvt R ft (%) Prtrycksparameter B q U U 4 5 U 6 U 7 U U 8 9 Djup (m) 10 U 11 U 12 U P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1102.CPW Swec Infrastructure AB B 2203, GÖTEBORG, tel

44 Friktinsvinkel ( ) Odränerad skjuvhållfasthet τ fu (kpa) m Getech Nrmal Förbrrningsdjup Förbrrat material Utrustning Gemetri my m 1.00 m 1.00 m Referens Nivå vid referens Grundvattenyta Startdjup Klassificering Prjekt Prjekt nr Plats Brrhål Datum DP Brttkärr P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1102.CPW v L L vl OC Djup (m) L 11 Mdul (MPa) Crust Si Cl Svensk empiri Lunne, överknsliderad Lunne, nrmalknsliderad + CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Britta Karlström Utvärderare Datum för utvärdering Relativ lagringstäthet I D (%) () () () NC vl 14 () EL v L Si

45 Effektivtryck (kpa) Klassificering Odränerad skjuvhållfasthet τ fu (kpa) m Getech Nrmal Förbrrningsdjup Förbrrat material Utrustning Gemetri my m 1.00 m 1.00 m Referens Nivå vid referens Grundvattenyta Startdjup Prjekt Prjekt nr Plats Brrhål Datum DP Brttkärr P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1102.CPW Crust v L Si L vl OC 7 8 Cl () () () () 0 CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Britta Karlström Utvärderare Datum för utvärdering Djup (m) L NC vl 14 EL v L Si

46 C P T - sndering Prjekt DP Brttkärr Förbrrningsdjup Startdjup Stppdjup Grundvattenyta Referens Nivå vid referens 1.00 m 1.00 m m 1.00 m my m Kalibreringsdata Spets 4318 Datum Areafaktr a Areafaktr b Skalfaktrer Förbrrat material Gemetri Vätska i filter Operatör Utrustning Inre friktin O c Inre friktin O f Crss talk c 1 Crss talk c 2 Prtryck Friktin Spetstryck Område Faktr Område Faktr Område Faktr 0.0 kpa 0.0 kpa Plats Brrhål Datum Nrmal Glycerin Ulf Gyllunger Getech Prtryck registrerat vid sndering Nllvärden, kpa Före Efter Diff Krrigering Prtryck Friktin Spetstryck Prtryck Friktin Spetstryck (ingen) (ingen) (ingen) Bedömd snderingsklass CPT2/CPT3 Använd skalfaktrer vid beräkning Prtrycksbservatiner Skiktgränser Klassificering Djup (m) 1.00 Prtryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (tn/m 3 ) Flytgräns Jrdart Crust Anmärkning Swec Infrastructure AB B 2203, GÖTEBORG, tel P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1104.CPW

47 DP Brttkärr Prjekt Prjekt nr Plats Brrhål Datum CPT-sndering utförd enligt EN ISO Glycerin Vätska i filter Brrpunktens krd. my m Utrustning Getech Snd nr 4318 Nrmal Referens Nivå vid referens Förbrrat material Gemetri 1.00 m 1.00 m m 1.00 m Förbrrningsdjup Start djup Stpp djup Grundvattennivå Lutning (grader) Spetstryck q t (MPa) Friktin f t (kpa) Prtryck u, u, u (kpa) Friktinskvt R ft (%) Prtrycksparameter B q U U 4 5 U 6 U 7 U U Djup (m) U U 13 U P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1104.CPW Swec Infrastructure AB B 2203, GÖTEBORG, tel

48 Friktinsvinkel ( ) Odränerad skjuvhållfasthet τ fu (kpa) m Getech Nrmal Förbrrningsdjup Förbrrat material Utrustning Gemetri my m 1.00 m 1.00 m Referens Nivå vid referens Grundvattenyta Startdjup Klassificering Prjekt Prjekt nr Plats Brrhål Datum DP Brttkärr P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1104.CPW L OC vl NC NCSi NC EL OC Mdul (MPa) Crust Cl + Svensk empiri Lunne, överknsliderad Lunne, nrmalknsliderad CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Britta Karlström Utvärderare Datum för utvärdering Relativ lagringstäthet I D (%) vl Djup (m) L 15 NC

49 Odränerad skjuvhållfasthet τ fu (kpa) m Getech Nrmal Förbrrningsdjup Förbrrat material Utrustning Gemetri my m 1.00 m 1.00 m Prjekt Prjekt nr Plats Brrhål Datum DP Brttkärr CPT-sndering utvärderad enligt SGI Infrmatin 15 rev.2007 Britta Karlström Utvärderare Datum för utvärdering Referens Nivå vid referens Grundvattenyta Startdjup Effektivtryck (kpa) Klassificering Crust L OC vl EL NC NCSi NC OC 7 8 Cl 9 P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1104.CPW vl Djup (m) 10 NC L

50 C P T - sndering Prjekt DP Brttkärr Förbrrningsdjup Startdjup Stppdjup Grundvattenyta Referens Nivå vid referens 1.00 m 1.00 m 1.84 m 1.00 m my m Kalibreringsdata Spets 4318 Datum Areafaktr a Areafaktr b Skalfaktrer Förbrrat material Gemetri Vätska i filter Operatör Utrustning Inre friktin O c Inre friktin O f Crss talk c 1 Crss talk c 2 Prtryck Friktin Spetstryck Område Faktr Område Faktr Område Faktr 0.0 kpa 0.0 kpa Plats Brrhål Datum Nrmal Glycerin Ulf Gyllunger Getech Prtryck registrerat vid sndering Nllvärden, kpa Före Efter Diff Krrigering Prtryck Friktin Spetstryck Prtryck Friktin Spetstryck (ingen) (ingen) (ingen) Bedömd snderingsklass CPT2/CPT3 Använd skalfaktrer vid beräkning Prtrycksbservatiner Skiktgränser Klassificering Djup (m) 1.00 Prtryck (kpa) 0.00 Djup (m) Djup (m) Från Till Densitet (tn/m 3 ) Flytgräns Jrdart Crust Anmärkning Swec Infrastructure AB B 2203, GÖTEBORG, tel P:\2321\ _DP Brttkärr, Askim\000\11_Mätningar_ch_analyser\CPT\1106.CPW
