1 For 3rd party systems _Bruksanvisning

2

3 INNEHÅLLSFÖRTECKNING Översättning av originalmanual weiß nichtsv Innehållsförteckning Symbolförklaring Allmänna säkerhetsanvisningar Lämplig personal Egenskaper Garantiåtagande/Befrielse från ansvar Kontroll av råmaterialblocken Montering på arbetsbordet Användning Infästning Efterbearbetning hos tandläkaren Efterkontroll hos tandläkaren Miljöskydd Tillbehör Nerladdningsinfo

4 SYMBOLFÖRKLARING Symbolförklaring Varningsanvisningar Varningsanvisningarna i texten är märkta med en varningstriangel på färgad bakgrund och inramade. Vid risk för elström ersätts utropstecknet i varningstriangeln med en blixtsymbol. Signalorden framför varningsanvisningarna beskriver av vilket slag och hur allvarliga följderna är om åtgärderna för avvärjande av riskerna inte följs. _ ANMÄRKNING betyder att materiella skador kan uppstå. _ FÖRSIKTIGHET betyder att lindriga till måttliga personskador kan uppstå. _ VARNING betyder att allvarliga personskador kan uppstå. _ FARA betyder att livsfarliga personskador kan uppstå. Viktig information Symbolen intill står för viktig information utan risker för människor eller sakskada. Informationen omges av linjer. Ytterligare symboler i anvisningen Symbol Betydelse Moment i åtgärdsbeskrivning _ Moment i lista Undermoment för beskrivning av åtgärd eller i lista [3] Siffror inom hakparenteser hänför sig till bilderna 4

5 ALLMÄNNA SÄKERHETSANVISNINGAR Ytterligare symboler på produkten Symbol REF LOT i Rx only Betydelse Artikelnummer Charge-kod Tillverkare Följ bruksanvisningen Tillverkningsdatum Användbar fram till Produkten får enligt amerikansk federal lag bara säljas av, eller på uppdrag av, en tandläkare. Allmänna säkerhetsanvisningar OBSERVERA: Hälsorisker orsakade av zirkonoxiddamm! Använd personlig skyddsutrustning (till exempel dammskyddsmask och skyddsglasögon) under arbetet. Undvik att inandas damm/rök/gaser/dimma/ångor/sprej. Undvik utsläpp till miljön. 5

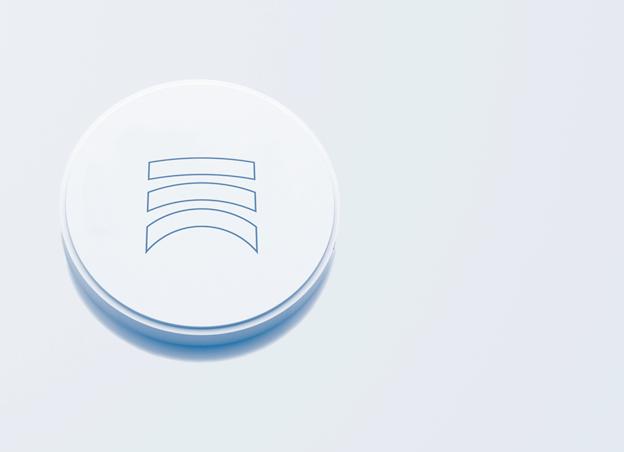

6 LÄMPLIG PERSONAL Lämplig personal ANVISNING: Produkten får endast bearbetas av utbildade tandtekniker. Egenskaper Användningsändamål Råmaterialblock av Zirkonoxid för tillverkning av fasta och löstagbara tandproteser Produktbeskrivning Ceramill Zolid Preshades är förinfärgade råmaterialblock i zirkonoxid (Y-TZP ZrO 2 ) av typ II, klass 6 enligt DIN EN ISO 6872 för dental användning. Med råmaterialblocken framställs fastsittande och uttagbara oralproteser (t.ex. kronor och broar, kon-/teleskopkronor, suprakonstruktioner etc.). Ceramill Zolid Preshades kan fås i tre färger och tre höjder. Dessa råmaterialblock färgas inte med Ceramill Liquids, utan används monolitiskt efter slutförd slutsintring med Ceramill Stain&Glaze eller används som skelett för fasadtekniken. I den följande tabellen anges rekommendationerna för att nå respektive tandfärg med Ceramill Zolid Preshades. 6

7 EGENSKAPER Tandfärg Blankfärg A1 A2 A3 A3,5 B1 B2 B3 Ceramill Zolid Preshades 1 O O Ceramill Zolid Preshades 2 O Ceramill Zolid Preshades 3 O O Ceramill Zolid Preshades 0 Bleach idealisk för dessa färger O färgen kan fås inte lämplig för dessa färger Ceramill Zolid Preshades uppfyller efter angiven slutsintring kraven i standarden DIN EN ISO 6872 och vid motsvarande vidarebearbetning (se sidan 13ff.) även kraven i standarden ISO Säkerhetsdatablad/försäkran om överensstämmelse Säkerhetsdatablad och försäkran om överensstämmelse fås på begäran på adress 7

8 EGENSKAPER Tekniska data Enhet Värde Böjstyvhet (4-punkt) MPa 1200 ± 200 Elasticitetsmodul GPa > 200 Kornstorlek μm 0,6 Densitet g/cm 3 6,05 Öppen porositet % 0 Värmeutvidgningskoefficient 1/K 11 ± 0, (VUK) ( C) Kemisk löslighet μg/cm 2 < 5 Radioaktivitet Bq/g < 0,2 Kemisk sammansättning Oxid Massprocent ZrO 2 + HfO 2 + Y 2 O 3 99,0 Y 2 O 3 4,5-5,6 HfO 2 < 5 Al 2 O 3 < 0,5 andra oxider < 1 Råmaterialblockens livslängd Zirkonoxidblocken Ceramill Zolid Preshades kan användas 5 år efter tillverkningsdatum om de lagras på lämpligt sätt. 8

9 EGENSKAPER Lagring Lagra Ceramill Zolid Preshades i originalförpackning och på torrt ställe. Förpackningar Artikelnr. Beteckning Beskrivning Förpackning Ceramill Zolid Preshades 1, 98x12 N Ceramill Zolid Preshades 1, 98x16 N Ceramill Zolid Preshades 1, 98x20 N Ceramill Zolid Preshades 2, 98x12 N Ceramill Zolid Preshades 2, 98x16 N Ceramill Zolid Preshades 2, 98x20 N Ceramill Zolid Preshades 3, 98x12 N Ceramill Zolid Preshades 3, 98x16 N Ceramill Zolid Preshades 3, 98x20 N Ceramill Zolid Preshades 0, 98x12 N Ceramill Zolid Preshades 0, 98x16 N Ceramill Zolid Preshades 0, 98x20 N Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Zirkonoxidblock, förinfärgat, mm Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. Paket med 1st. 9

10 GARANTIÅTAGANDE/BEFRIELSE FRÅN ANAR Garantiåtagande/Befrielse från ansvar Användningstekniska rekommendationer gäller som direktiv oberoende av om de ges muntligt, skriftligt eller som praktisk anvisning. Våra produkter vidareutvecklas kontinuerligt. Vi reserverar oss för ändringar i hantering och sammansättning. Kontroll av råmaterialblocken Råmaterialblocken Ceramill Zolid Preshades bör alltid inspekteras utseendemässigt efter leverans. Om ett (transport-)skadat materialblock används kan ersättningsanspråk inte längre göras gällande. Montering på arbetsbordet Monteringen av råmaterialblocken beskrivs i bruksanvisningen för respektive fräsmaskin. 10

11 ANVÄNDNING Användning Indikationsområden _ anatomiskt reducerade kron- och broskelett inom området för fram- och kindtänder och monolitiska (helanatomiska) kronor och broar _ anatomiskt reducerade broskelett med maximalt tre sammanhängande mellanleder i framtandsområdet, maximalt två sammanhängande mellanleder i kinden och en anatomisk maximilängd på 50 mm _ monolitiska broar med maximalt två sammanhängande mellanleder inom området för kindtänder och en anatomisk maximilängd på 50 mm _ Friändsskelett och -broar med maximalt en bromellanled (maximalt en friändsled högst fram till andra premolaren). Indikationsbegränsning för Kanada: _ Singelkronor _ Framtandsbroar _ Kindtandsbroar med upp till fyra leder Kontraindikationer _ otillräcklig tandsubstanstillgång _ bristfälliga preparationsresultat _ bristfällig munhygien _ mer än två sammanhängande bromellanleder inom kindtandsområdet _ känd inkompatibilitet mot beståndsdelar _ kraftigt missfärgade tandsubstanser 11

12 ANVÄNDNING Materialspecifika skelettparametrar Följande materialspecifika skelettparametrar måste vid tillverkning av Ceramill Zolid Preshades zirkonoxidskelett upprätthållas i tätsintrat tillstånd: Ceramill Zolid Preshades minsta skelettstyrka i mm Förbindelsetvärsnitt imm 2 maximalt antal av sammanhängande bromellanled Anterior Posterior Anterior Posterior 0, Den av Amann Girrbach framtagna förstorings- och förminskningsfaktorn för råmaterialblocken Ceramill Zolid Preshades anges partispecifikt på råmaterialblocken. 12

13 ANVÄNDNING Detaljerade minimiväggtjocklekar och förbindelsetvärsnitt Indikation Schema Antal enheter totalt Antal sammanhängande bromellanled Väggtjocklek i mm incisal/ ocklusal cirkulär Förbindelsetvärsnitt i mm 2 1 0,7 0,5 Singelkrona 1 0,5 0,5 Primärdelar/dubbelkronor Framtandsbro Kindtandsbro Friändsbro OXO 3 1 0,5 0,5 > 7 OXXO OXXXO ,7 0,5 > 9 OXO 3 1 0,7 0,5 > 9 OXXO 4 2 1,0 0,7 > 12 OOX OOOX 3 4 Friändsled 1,0 0,7 > 12 OXOX friändsled 1,0 0,7 > 12 O Pelarkrona X Bromellanled 13

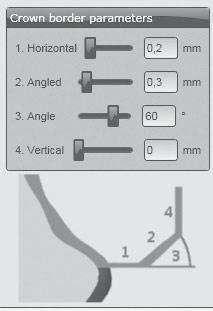

14 ANVÄNDNING Kantparametrar i CAD-programmet Vid Ceramill Zolid Preshades bör man se till att kanterna är tillräckligt tjocka. Rekommenderade värden: _ 1. Kanttjocklek (Horizontal): 0,2 mm _ 2. Vinklad (Angled): 0,3 mm _ 3. Vinkel (Angle): 60 _ 4. Höjd (Vertical): 0 mm Vid tangentiella arbeten ska kanttjockleken och vinklingen höljas, till exempel: _ 1. Kanttjocklek (Horizontal): 0,25 0,3 mm _ 2. Vinklad (Angled): 0,35 0,4 mm Använd konstruktionsformer lämpliga för zirkonoxid och undvik skarpa kanter. Positionering i CAM-program Använd tillräckligt kraftiga fästflänsar (minst 3 flänsar för enstaka kronor. Tjocklek > 1,7 mm). > 1,7 mm Positionera fästflänsarna ungefär 1 2 mm från kanten av kronan, särskilt om kronkanterna är långa. På så sätt stöds kronkanten. 1-2 mm 14

15 ANVÄNDNING Placera kronan i råmaterialblocket så att avståndet mellan kronkanten och råmaterialblockets övre yta är minst 1 mm. Då får kronan ingen kontakt med råmaterialblockets sinterhud. Ta loss skeletten ur materialblocket >1 mm Var ytterst försiktig när du tar skeletten ur materialblocket: Slipa ut skeletten med en turbin utan vattenkylning och en spetsig diamant (undvik kapskivor). För slipning av förbindelserna och glättning av skeletten rekommenderas polersystem från Amann Girrbach. 15

16 ANVÄNDNING Slutsintring För sintring rekommenderas högtemperaturugnen Ceramill Therm (178300/178350) eller en annan högkvalitativ och lämplig ugn (se bruksanvisningen för aktuell sintringsugn). För sintring används en separat sinterskål (178370) och sinterkulor (178311). ANVISNING: Förlust av translucens! Denna sinterskål med kulor ska endast användas för Ceramill Zolid Preshades och inte för Ceramill ZI! Sintra inte Ceramill Zolid Preshades skelett och Ceramill ZI skelett i samma sinterskål! Ceramill Zolid Preshades skelett och ZI skelett får gemensamt sintras i separata, över varandra staplade sinterskålar. Sinterskålar kan endast staplas i Ceramill Therm II (178350). Lägg Ceramill Zolid Preshades skeletten för sintring i med sinterkulor (178311) fylld sinterskål (178370). Lägg upp skeletten med lätt tryck på sinterkulorna så att ett bra stöd garanteras. 16

17 ANVÄNDNING ANVISNING: Kontrollera att ingen kula kommer i kläm i interdentalrummen eller ligger i kronkaviteterna! Slutsintra skeletten enligt följande program: Upphettningsfas: Rumstemperatur upp till sluttemperatur 1450 C; upphettningstal 5-10 K/min Hålltid vid sluttemperatur: 2 timmar Avkylningsfas: Sluttemperatur 1450 C upp till rumstemperatur (minst < 200 C); ca. 5 K/min (ca 5 timmar) Skelett för fasadpåläggning/ceramill Zolid Preshades Efterbehandling Efter avslutad slutsintring kan zirkonoxidskeletten om så behövs behandlas trycklöst med en vattenkyld laboratorieturbin och lämplig diamantslipmaskin (rekommendation: kornstorlek ungefär 40 μm). Skelettförberedelse för fasadpåläggning Efter kontroll av passnoggrannhet, kontaktpunkter och ocklusion: Rengör kronornas inre ytor med korundblästring (aluminiumoxid, 110 μm, tryck 2 bar) och rengör med ånga. 17

18 ANVÄNDNING Fasadkeramik Ceramill Zolid Preshades är lämplig för fasadpåläggning med konventionell zirkonoxid fasadkeramik (till exempel Creation ZI-CT). Värmeutvidgningskoefficienten för råmaterialblocken Ceramill Zolid Preshades framgår av tekniska data (se sidan 8). För broar överstigande fem enheter och för broar med massiva mellanleder rekommenderas stegvis avkylning ner till 500 C. Monolitisk tandprotes/ Ceramill Zolid Preshades Efterbehandling Efter avslutad slutsintring: Efterbehandla zirkonoxidskeletten om så behövs trycklöst med en vattenkyld laboratorieturbin och lämplig diamantslipmaskin (rekommendation: kornstorlek ungefär 40 μm). Högglanspolera kontaktytorna mot antagonisten och granntänderna i tätsintrat tillstånd. För arbetet rekommenderas polersatsen från Amann Girrbach (följ bearbetningsanvisningarna för polersatsen). Skelettförberedelse för målning och glasering Efter kontroll av passnoggrannhet, kontaktpunkter och ocklusion: Rengör kronornas inre ytor med korundblästring (aluminiumoxid, 110 μm, tryck 2 bar) och därefter i ultraljusbad och/eller rengör med ånga. Kronornas ytterytor får inte blästras med korund. 18

19 INFÄSTNING För broar överstigande fem enheter och för broar med massiva mellanleder rekommenderas stegvis avkylning ner till 500 C. Målning och glasering Måla och glasera sedan enheterna. För arbetet rekommenderas mål- och glaseringssetet från Amann Girrbach (följ bearbetningsanvisningarna för mål- och glaseringssetet). Infästning Konventionell cementering: På grund av Ceramill Zolid Preshades skelettens höga hållfasthet och stabilitet kan de vanligen fästas konventionellt med zinkoxidfosfatcement eller glasjonomercement (t.ex. GC Fuji Plus). Kontrollera vid konventionell cementering att retentionen är tillräckligt hög och motsvarande minimistuphöjd på 3 mm! Adhesiv infästning: För adhesiv infästning rekommenderas infästningskomposit Panavia 21 eller Panavia F 2,0 som har en utmärkt vidhäftning på zirkonoxidskelettmaterialet. En provisorisk cementering rekommenderas inte då risk finns för att skeletten skadas vid borttagning. 19

20 EFTERBEARBETNING HOS TANDLÄKAREN Efterbearbetning hos tandläkaren Om tandläkaren vid insättning i patientens mun måste efterslipa, bör enheterna på nytt högglanspoleras. För slipanpassning rekommenderas endast diamantslip (rekommendation: kornstorlek ungefär 40 μm) rekommenderas. För polering rekommenderas diamantpoleraren från Amann Girrbach (följ bearbetningsanvisningarna för polersatsen). ANVISNING: Om proteserna inte polerats ordentligt kan antagonisten skadas genom abrasion! Efterkontroll hos tandläkaren Vi rekommenderar att en gång om året i patientens mun kontrollera den monolitiska tandprotesen. Härvid skall även resttänderna, antagonisterna och mjukvävnaden beaktas. Vid behov måste korrigeringsåtgärder ske. Även i detta fall bör beaktas att objekten efter åtgärder skall poleras. 20

21 MILJÖSKYDD Miljöskydd Förpackningar Förpackningsmaterialet ska lämnas till närmaste kommunala återbruk. Allt förpackningsmaterial är miljövänligt och kan återanvändas. Råmaterialblockens avfallshantering Större mängder bör inte läggas i hushållsavfall. Mindre mängder kan läggas i hushållsavfall. Töm inte ut i avloppet. Förpackningar som inte kan rengöras, måste tas omhand på lämpligt sätt. Avfallet ska hanteras enligt myndigheternas föreskrifter. Tillbehör Mera information om produktspecifika tillbehör finns på Nerladdningsinfo Ytterligare anvisningar kan laddas ner från och/eller 21
