Produktnyheter publiceras löpande på vår hemsida

Transkript

1

2 Produktnyheter publiceras löpande på vår hemsida Med reservation för eventuella sortimentsförändringar och tryckfel.

3 Innehåll WC & Bidé Universalfixtur för vägghängd WC & bidé Dubbelutförande, ställbar 160 alt 200 mm Byggmått för WC-fixturer & WC-fixtur för avloppsstam & justerbar WC-fixtur Byggmått för WC-fixturer & Fixturpaket för WC Eksjöfixturen, extra förstärkt Sid Urinal Fixturer för urinaler 7 Tvättställ Universalfixtur och fixturplåt för tvättställ Byggmått för tvättställsfixturer Fixturer för utslagsback Fixturer för blandare Förstärkta plåtkonsoler Förstärkta plåtkonsoler Avloppsanslutningar Avloppsanslutningar Väggkopplingssystem Väggkopplingssystem Toalettarmstöd Toalettarmstöd Dockningsbar armstödsfixtur Fristående toalettarmstöd Framflyttning och höjdjustering av tvättställ Vägghylla för framflyttning av konsolmonterat tvättställ Vägghylla för framflyttning av bultmonterat tvättställ Vägghylla för justerbart tvättställ Montageenhet för höjdjustering av tvättställ Väggskenor och konsoler för tvättställ Flexibelt vattenlås Tvättställ för funktionshindrade Galvade stuprör och avluftningsrör Galvade stuprör Galvade avluftningsrör

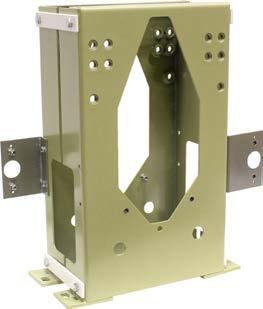

4 Ingående detaljer 2 st fz pinnskruv M6x115 2 st fz pinnbult M12x125 1 par tvådelad klämma Dim st skyddsslang 2 st fz pinnskruv M6x57 1 st monteringsmall Universalfixtur för vägghängd WC & bidé Utbytbart fäste för rörgenomföring. Ingående detaljer 4 st fz pinnskruv M6x115 4 st fz pinnbult M12x125 4 st skyddsslang 4 st fz pinnskruv M6x57 1 st monteringsmall Dubbelutförande ställbar 160 alt. 200 mm Hål 120 x 160 för sidodragning vid regel = 200 mm Utbytbart fäste för rörgenomföring RSK-nr NRF-nr Passar till IFÖ 4016, 6495, 6775, 6875, 3875, 6893, 6894 ROT, Public Steel IDO 950 E, 37195, 74521, 74621, 76120, 79120, 76215, 77215, 77190, 79190, 79215, 51111, 34219, 37219, GBG 339, 5522, 5530, 4130, 5598, 4330, 5598, 5693 Purus V130, V131, V135 Utbytbara fästen _4 Sanipex väggdosa _5 LK väggdosa UNI (Blå) _51 LK väggdosa UNI Push (Grå) _6 Uponor väggdosa M _7 Wirsbo _8 Dim 50 mm _11 Rehau dosa _12 Uponor väggdosa M _61 1,25 mm plåt Fixturens olika bulthöjder ger varierande sitthöjd beroende på val av porslin. 1

5 Byggmått för WC-fixtur & Fixtur för Enkelmontage Enkelmontage WC Sidodragning av avloppsanslutning Bidé RSK-nr NRF-nr Minsta fria invändiga mått = 120 mm Minsta fria invändiga mått = 200 mm WC Bidé RSK-nr NRF-nr Dubbelmontage Måttuppgifter se ovan Dubbelmontage Sidodragning av avloppsanslutning Måttuppgifter se ovan Fritt invändigt mått = 160 mm Fritt invändigt mått = 200 mm 2

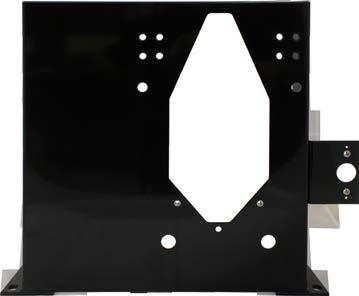

6 Justerbar WC-fixtur & WC-fixtur för avloppstam VVS-fixturerna för WC och bidé är tillverkade av hålprofil och bockad plåt. De är försedda med hålbild 230 mm samt 180 mm. Ytbehandling: pulverlack är justerbar från sitthöjd mm. Fixturens användningsområde är vid begränsat regelmått vid sidodragning (minimum regelmått= 160 mm), samt när fotplattorna hamnar under färdigt golv, exempelvis när finsats läggs på grovbetong är när avloppsstam passerar till nästa våningsplan. Finns i höger- och vänsterutförande. Avloppsanslutning art.nr _V är för stam på vänster sida och art.nr _H är för stam på höger sida. Finns också som anslutning till tvättställ art.nr Utbytbart fäste för rörgenomföring Ingående detaljer 2 st fz pinnskruv M6x115 2 st fz pinnbult M12x135 1 par tvådelad klämma Dim st skyddsslang 2 st fz pinnskruv M6x57 1 st monteringsmall V = stammen på vänster sida H = stammen på höger sida Ingående detaljer 2 st fz pinnskruv M6x115 2 st fz pinnbult M12x125 2 st skyddsslang 2 st fz pinnskruv M6x57 1 st monteringsmall * RSK-nr NRF-nr Passar till IFÖ 4016, 6495, 6775, 6875, 3875, 6893, 6894 ROT, Public Steel IDO 950 E, 37195, 74521, 74621, 76120, 79120, 76215, 77215, 77190, 79190, 79215, 51111, 34219, 37219, GBG 339, 5522, 5530, 4130, 5598, 4330, 5598, 5693 Purus V130, V131, V135 Utbytbara fästen _4 Sanipex väggdosa _5 LK väggdosa UNI (Blå) _51 LK väggdosa UNI Push (Grå) _6 Uponor väggdosa M _7 Wirsbo _8 Dim 50 mm _11 Rehau dosa _12 Uponor väggdosa M _61 1,25 mm plåt 3 *Fixturens olika bulthöjder ger varierande sitthöjd. Beroende på val av porslin.

7 Byggmått för WC-fixturer & Fixtur för Enkelmontage Enkelmontage WC Sidodragning av avloppsanslutning Bidé RSK-nr NRF-nr Minsta fria invändiga mått = 120 mm Minsta fria invändiga mått = 160 mm WC Bidé Genomloppsstam Minsta fria invändiga mått = 145 mm 4

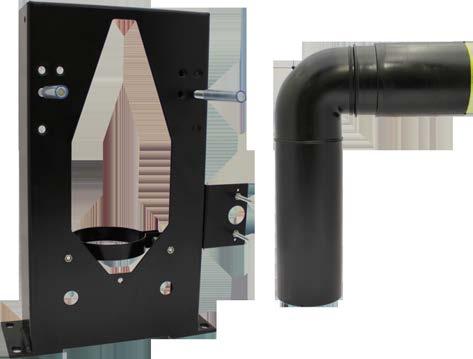

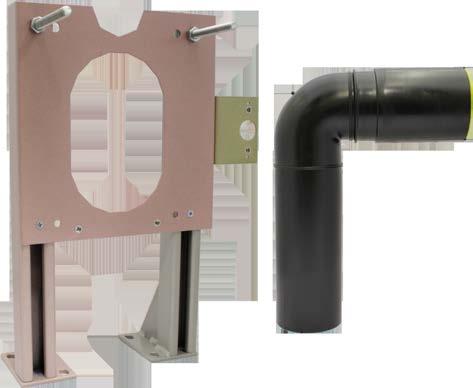

8 Fixturpaket för WC WC-fixtur och kapbar avloppsanslutning i ett paket till paketpris. Fixturpaketet finns i två olika utförande. Paket art.nr st WC-fixtur enkel universal art.nr st Kapbar WC-anslutning i PEH art.nr Paket art.nr st WC-fixtur justerbar art.nr st Kapbar WC-anslutning i PEH art.nr * RSK-nr NRF-nr Passar till IFÖ 4016, 6495, 6775, 6875, 3875, 6893, 6894 ROT, Public Steel IDO 950 E, 37195, 74521, 74621, 76120, 79120, 76215, 77215, 77190, 79190, 79215, 51111, 34219, 37219, GBG 339, 5522, 5530, 4130, 5598, 4330, 5598, 5693 Purus V130, V131, V135 Utbytbara fästen _4 Sanipex väggdosa _5 LK väggdosa UNI (Blå) _51 LK väggdosa UNI Push (Grå) _6 Uponor väggdosa M _7 Wirsbo _8 Dim 50 mm _9 LK-dosa _11 Rehau dosa _12 Uponor väggdosa M _61 1,25 mm plåt *Fixturens olika bulthöjder ger varierande sitthöjd. Beroende på val av porslin. 5

9 Eksjöfixturen Extra förstärkt WC-fixtur Med Landstinget i Jönköping har vi gemensamt tagit fram en VVS-fixtur för klosetter. Fixturen är tänkt att användas där stora påkänningar kan påräknas. Modellen följer landstingens mål vad det gäller framtida vikter som utrustning skall tåla och övriga landsting är inbjudna att ingå i modellen. Minsta fria invändiga mått 160 mm, på grund av fotplattan. Vid sidodragning är minsta fria invändiga mått 235 mm. Fixturen har två olika bulthöjder, avsedda för normal- och RWC-höjd. Fixturens olika bulthöjder ger varierande sitthöjd, beroende på val av porslin. Förstärkt med hålprofil i underkant och pulverlackerad. Fixturen är försedd med standardfäste för vattenanslutning. Som tillval finns utbytbara fästen för olika fabrikat av väggbockfixturer och väggdosor. Ingående detaljer 2 st fz pinnskruv M6x115 2 st fz pinnbult M12x125 1 par tvådelad klämma Dim st skyddsslang 2 st fz pinnskruv M6x57 1 st monteringsmall Passar till IFÖ 4016, 6775, 6875, 3875, 6893, Public Steel IDO 37195, 73120, 76215, 77215, 77190, 79215, 79120, GBG 4330, 5522, 5530, 5693 Utbytbara fästen _4 Sanipex väggdosa _5 LK väggdosa UNI (Blå) _51 LK väggdosa UNI Push (Grå) _6 Uponor väggdosa M _7 Wirsbo _8 Dim 50 mm _11 Rehau dosa _12 Uponor väggdosa M _61 1,25 mm plåt Fixturens olika bulthöjder ger varierande sitthöjd. Beroende på val av porslin. 6

10 Fixturer för urinaler Fixturer för vägghängda urinaler Tillverkas efter beställning, ange fabrikat och modell vid beställning. Exempelvis IFÖ 4125 IFÖ 4130, 4131, 4132, 4133 IFÖ 4115, 4116 IDO Urinal IDO Urinal 565 Gustavsberg 7G50 Gustavsberg 7G51 7

11 Universalfixtur och fixturplåt för tvättställ Väggförstärkning Fixturen är tillverkad av bockad plåt och stålprofil. Fixturplåten är tillverkad av 1,5 mm varmgalvad plåt. Skruvsats för konsoler och tvättställ ingår samt håltagning för vatten- och avloppsanslutning. Monterade M6 alternativt M12 mutter för infästning mot konsol och tvättställ möjliggör valfri justering av bultlängd vid varierande väggtjocklek är justerbar från vulsthöjd 850 mm och lägre, för högre vulsthöjd kan extra hög fixtur beställas. Ytbehandling: varmgalvad, , pulverlack Ingående detaljer 2 st fz pinnskruv M6x57 2 st pinnbult M12x125 2 st skyddsslang 6 st M6x60 1 st monteringsanvisning RSK-nr NRF-nr Benämning Fixturplåt Golvstående fixtur Justerbar fixtur Tvättställ för konsol IDO 1115 IFÖ 7322 IFÖ GBG GBG 5194 GBG 5560 Dahl Alterna Bultmonterade c/c=280 alt. 350 IDO IDO IDO IDO IDO IDO 14121, IDO 14321, IDO 14821, IDO IDO WB Tvättställ för konsol IDO IDO IFÖ 7318 GBG Nautic 5550 Bultmonterade c/c=280 alt. 350 IFÖ IFÖ IFÖ 2512 IFÖ IFÖ 2902 IFÖ IFÖ IFÖ Varicor IFÖ Public steel Övriga tvättställ för konsol IFÖ 2222 IFÖ 2630, 2642* IDO *För fasta konsoler Bultmonterade c/c=150**, 280 alt. 350 Gustavsberg Gustavsberg 740 Gustavsberg Gustavsberg Gustavsberg 4450** Gustavsberg 4600, 4650 Gustavsberg 5193, 5198 Gustavsberg ** Gustavsberg Gustavsberg 7119, **Förberedd håltagning för c/c 150. M12 korgmuttrar kan beställas för omgående leverans. 8

12 Byggmått för tvättställsfixturer Fixturplåt för tvättställ, utslagsback och tappventil RSK-nr NRF-nr Fixtur för tvättställ Enkelmontage 540 Enkelmontage RSK-nr NRF-nr RSK-nr Minsta fria invändiga mått = 70 mm Minsta fria invändiga mått = 95 mm Fixtur för tvättställ + fixturplåt Dubbelmontage Måttuppgifter se ovan Dubbelmontage Måttuppgifter se ovan Fritt invändigt mått Fritt invändigt mått Minsta fria invändiga mått = 70 mm Minsta fria invändiga mått = 95 mm 9

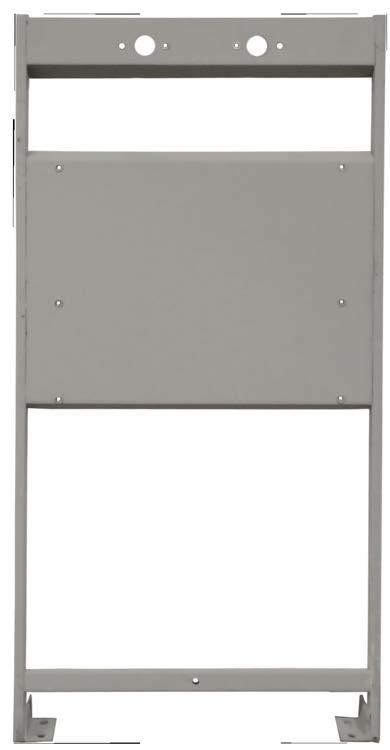

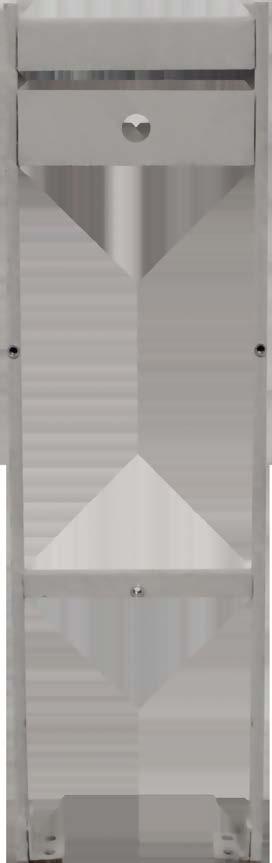

13 Fixturer för utslagsback VVS-fixtur för utslagsback är tillverkad av hålprofil samt bockad plåt och levereras rostskyddsmålad. Monterad M6 nitmutter för infästning mot utslagsback möjliggör valfri justering av väggtjocklek med bifogade skruvar (M6x60). Fixturen är förberedd med hål för blandare med c/c=100 alternativt 150 (alt. 160) mm. Rekommenderad höjd Utslagsback 600 mm Blandare 1000 mm Passar till IFÖ CU 44 Intra GUB 460 Intra GUB 1 S-20 Intra U2 Jafo UT 190 Intra U4 10

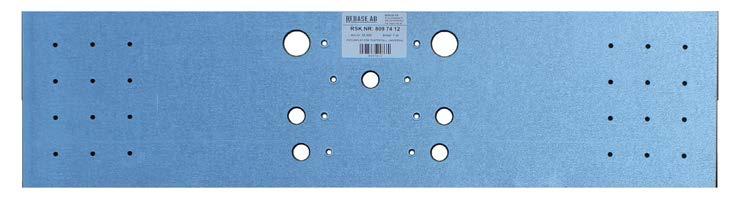

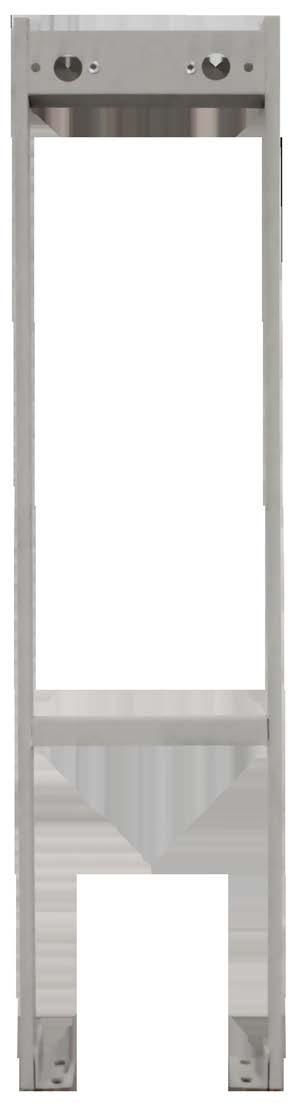

14 Fixturer för blandare Golvstående fixtur och plåt för väggmonterad blandare Fixturplåtarna är lagervara, golvstående fixtur tillverkas efter beställning. Vid beställning ange önskad höjd och c/c-mått för blandaren. Exempelvis H=1100, c/c Benämning Fixturplåt Golvstående fixtur

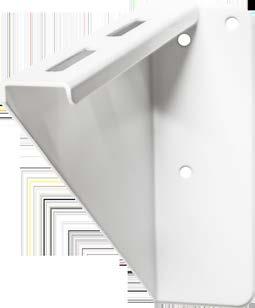

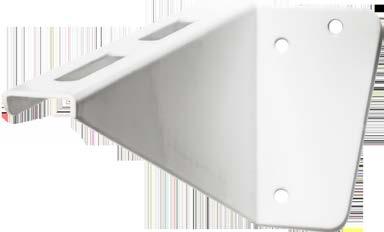

15 Förstärkta plåtkonsoler för tvättställ Förstärkt plåtkonsol för sanitetsutrymmen med höga krav på uppfästning. Konsolen är av 2,5 mm varmförzinkad plåt och ytbehandlad med vit pulverlack. Den är triangelformad i utsprånget och stödytan mot väggen är större än av Defa-typ. Utformningen är gjord för att tåla höga belastningar. Vid utbyte från konventionella Defa-konsoler till plåtkonsoler kan befintlig håltagning användas RSK-nr NRF-nr Längd Passar till Enligt porslinsfabrikantens anvisningar Typ skolmodell Förstärkt tvättställskonsol för skolor och inrättningar som ställer höga krav på fastsättning. Konsolen är av 2,5 mm varmförzinkad och bockad stålplåt som är ytbehandlad med vit pulverlack. Den är triangelformad i utsprånget och stödytan mot väggen är större än av Defa-typ. Utformningen är gjord för att tåla höga belastningar RSK-nr NRF-nr Längd Passar till Enligt porslinsfabrikantens anvisningar 12

16 Avloppsanslutningar Avloppsanslutningar är tillverkade av PEH, ett material som är motståndskraftigt och lämpar sig för installation där höga krav på resistens och ljud ställs / / _H _V RSK-nr NRF-nr *) För klosett med egen cistern. **) Är avsedd för minimum 2x13 mm gips. Dim / Passar till WC, IDO, IFÖ, GBG; enkel WC, GBG; enkel *) WC, IDO, IFÖ, GBG; enkel, kapbar **) WC, IDO, IFÖ, GBG; dubbel WC, GBG; dubbel; *) WC, IDO, IFÖ, GBG; dubbel, kapbar **) WC, IDO, IFÖ, GBG; dubbel, med läpp WC, GBG; dubbel, med läpp *) Tvättställ, enkel, inkl gumminippel Tvättställ, dubbel, inkl 2 st gumminipplar Utslagsback, diskbänk; enkel Utslagsback, diskbänk; dubbel WC, IDO, IFÖ, GBG; WC-muff; (Höger) WC, IDO, IFÖ, GBG; WC-muff; (Vänster) till WC, IDO, IFÖ, GBG; tvättställsmuff; till WC, IDO, IFÖ, GBG; dubbel, kapbar till

17 Väggkopplingssystem Benämning Dim RSK-nr Förkromad våtrumsbricka i enkel och dubbelutförande Skruv medföljer Rostfri enkelbricka med frilöpande mutter Skruv, klämring & stödhylsa medföljer. G 15x12, G 15x15 CU G 15x15x 2,5 PEX G 15x16x 2,0 PEX G 15x16x 2,2 PEX Rostfri dubbelbricka med frilöpande mutter Skruv, klämring & stödhylsa medföljer. G 15x12, G 15x15 CU G 15x15x 2,5 PEX G 15x16x 2,0 PEX G 15x16x 2,2 PEX Vinkelkulventil med vred plan/konad plan/plan plan/plan G 15x15 G 15x15 G 15x Rak koppling Plan/plan G 15x Vinkel plan/konad, plan/plan G 15x15 G 15x Klämringskoppling Stödhylsa inkluderad. G 15X10 CU G 15X12 CU G 15X15 CU G 15X15 PEX 2,5 G 15X16 PEX 2,0 G 15X16 PEX 2,

18 Väggkopplingssystem Benämning Dim RSK-nr Halvkoppling Exklusive stödhylsa. G 15x10 G 10x10 G 15x12 G 15x

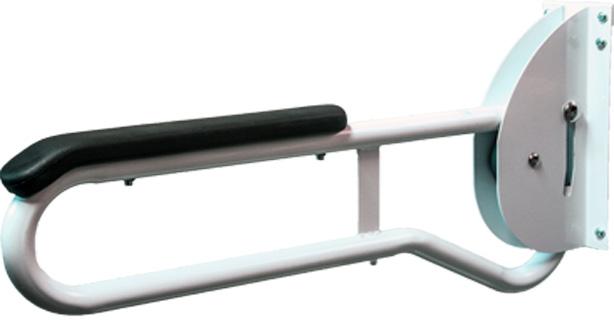

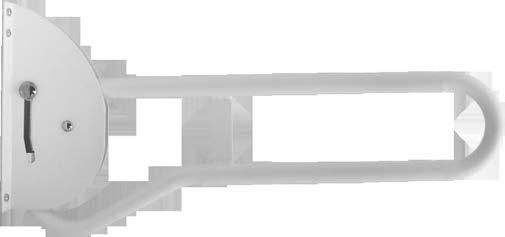

19 Toalettarmstöd TOALETTARMSTÖD för väggmontage finns i två utförande, det ena med stödben till golv och det andra utan stödben till golv. Båda är uppfällbara mot vägg och självlåsande i sitt uppfällda läge. Armstöden är tillverkade av stål och är pulverlackerade vita. Toalettarmstöd kan beställas med armstödsdyna i polyuretan samt toalettpappershållare. TOALETTPAPPERSHÅLLARE av rostfritt stål. Monteras med medföljande bygel på armstöd. Passar , och Kan även fästas på vägg * * Rostfri. RSK-nr NRF-nr Höjd & Utsprång Extra tillbehör Fixturplåt Armstödsdyna Skötselråd Rengöring får ej ske med rengöringsmedel som innehåller slipmedel, starka syror, ammoniak eller klorin. Stålull eller slipsvamp ska ej heller användas. Rengöring rekommenderas med mildare rengöringsmedel och mjuk trasa eller liknande. 16

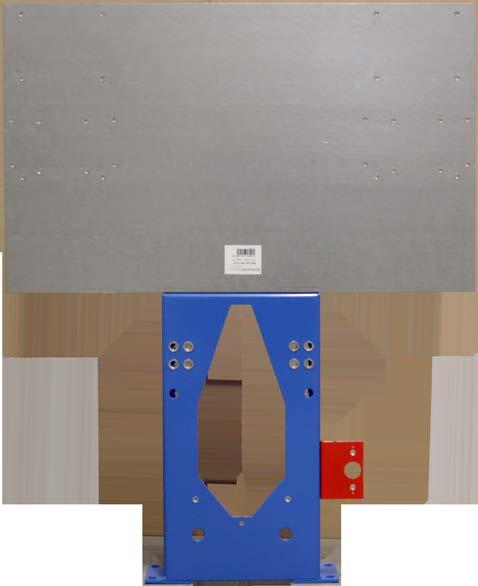

20 Dockningsbar armstödsfixtur Fixturplåt för armstöd är tillverkad av varmgalvad plåt. Den skall dockas på vår universalfixtur , alternativt Fixturplåtens håltagning ger c/c 600 mm mellan armstöden. Ytbehandling: varmgalvad. Ingående detaljer 1 st skruvsats för fastsättning mot WC-fixtur 1 st monteringsanvisning Passar till Rebase , & Etac Optima , , Etac Optima L Korpinen Gaius Stay 1, 2, 3 MerryArm OB-stödet, fäste Pressalit Care R1111 Tillverkas efter beställning, ange fabrikat och modell vid beställning. 17

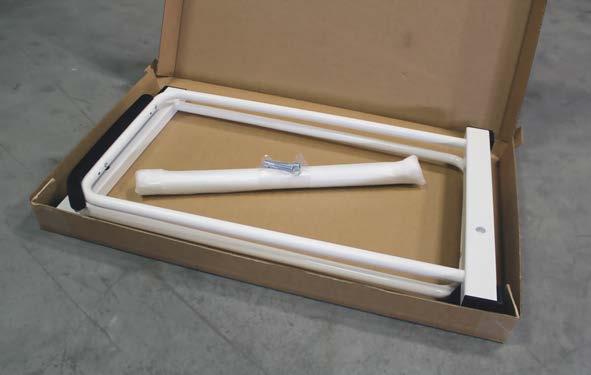

21 Fristående toalettarmstöd Fristående armstöd som inte kräver någon fast installation. Armstödet passar till såväl vägghängda som golvstående klosetter. Armstödet lämpar sig både för temporärt och permanent bruk, exmpelvis i hotell och vid bostadsanpassningar där man inte vill ha någon åverkan på fastigheten, vilket traditionella armstöd kräver. Den låga vikten gör det också lätt att flytta den vid behov, och möjligheten att enkelt demontera och montera armstödet underlättar förvaring RSK Fristående Endast tre delar Stilren design Försedd med dynor Skötselråd Rengöring får ej ske med rengöringsmedel som innehåller slipmedel, starka syror, ammoniak eller klorin. Stålull eller slipsvamp ska ej heller användas. Rengöring rekommenderas med mildare rengöringsmedel och mjuk trasa eller liknande. 18

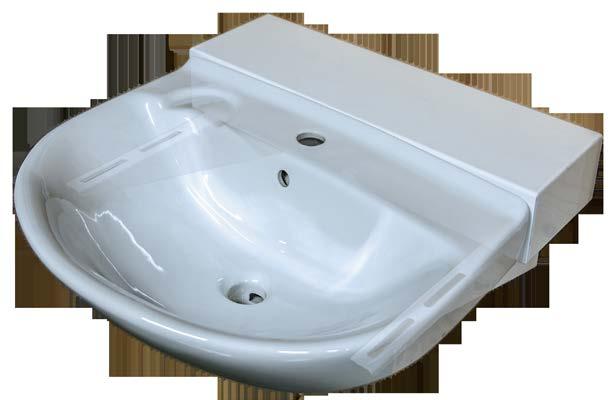

22 Distanshylla för framflyttning av konsolmonterat tvättställ Utbytesfrihet genom val av vägghylla. Hyllan kan enkelt demonteras och tvättstället återmonteras om boendeförhållanden ändras. Lätt att byta om någon detalj behöver ersättas på grund av skada. Vägghyllan är avsedd att flytta fram tvättstället 180 mm från vägg. Den är tillverkad av 1,5 mm galvad plåt som är ytbehandlad med vit epoxylack. Hyllan bärs upp av två konsoler. Vid montage mot lättvägg rekommenderas förstärkning av väggen. För detta ändamål lagerhåller vi VVSfixturer. Hyllan finns även i rostfritt utförande och kan mot beställning tillverkas i kompositmaterialet Corian. Ingående detaljer 1 st hylla 1 par konsoler 1 st montageanvisning 4 st T-bult erforderliga skruv och mutter _RF RSK-nr NRF-nr Bredd Passar till IFÖ 7322, GBG IDO 11113, Lika ovan Lika ovan IFÖ RM6 IFÖ 7332, IDO IFÖ 7318, IDO GBG 5560 GBG 5556 GBG 5570** Extra tillbehör Fixtur Fixtur Fixtur Fixtur * * Gäller endast dessa tvättställ ** OBS! Hyllan kommer 2,5cm över hyllans ö.k. 19 Skötselråd Rengöring får ej ske med rengöringsmedel som innehåller slipmedel, starka syror, ammoniak eller klorin. Stålull eller slipsvamp ska ej heller användas. Rengöring rekommenderas med mildare rengöringsmedel och mjuk trasa eller liknande.

23 Distanshylla för framflyttning av bultmonterat tvättställ Utbytesfrihet genom val av vägghylla. Hyllan kan enkelt demonteras och tvättstället återmonteras om boendeförhållanden ändras. Lätt att byta om någon detalj behöver ersättas på grund av skada. Vägghyllan med bredd 600 och 700 mm är gjorda för att flytta fram tvättstället 125 alternativt 200 mm från vägg. Den är tillverkad av 1,5 mm stålplåt som är ytbehandlad med vit epoxylack. Hyllan bärs upp av två tryckkonsoler försedda med tätande skikt mot vägg. Genom flera hålserier i hyllan begränsas antalet typer. Vid montage mot lättvägg rekommenderas förstärkning av väggen. För detta ändamål lagerhåller vi VVSfixturer. Fästelement som sammanfogar tryckkonsol samt hylla ingår. Hyllan har håltagning c/c 280 och 350 för bult. Hyllan kan även tillverkas i kompositmaterialet Corian. Ingående detaljer 1 st hylla 2 st tryckkonsoler 2 st M12 pinnbult 2 st tätning mot vägg 1 st monteringsanvisning RSK-nr NRF-nr Bredd Utsprång Passar till IDO IFÖ 2362, 7362 GBG 5556, 5560, 7119 Lika ovan IDO 11118, IFÖ 7372 GBG 5570, Extra tillbehör Fixtur Fixtur Fixturplåt Skötselråd Rengöring får ej ske med rengöringsmedel som innehåller slipmedel, starka syror, ammoniak eller klorin. Stålull eller slipsvamp ska ej heller användas. Rengöring rekommenderas med mildare rengöringsmedel och mjuk trasa eller liknande. 20

24 Distanshylla för justerbart tvättställ Utbytesfrihet genom val av vägghylla. Hyllan kan enkelt demonteras och tvättstället återmonteras om boendeförhållanden ändras. Vägghyllan är avsedd att flytta fram tvättstället 180 respektive 200 mm från vägg. De är tillverkad av 1,5 mm plåt som är ytbehandlad med vit epoxylack. Hyllan bärs upp av två konsoler som höjdjusteras i väggskenor. Hyllan kan även tillverkas i kompositmaterialet Corian / / Ingående detaljer 1 st hylla 2 st väggskenor 2 st konsoler 2 st monteringsanvisning 4 st T-bult (gäller konsolmonterade) Samt erforderliga skruv och mutter RSK-nr NRF-nr Bredd Passar till IDO 11113, IFÖ 7322 GBG IDO 11115, IFÖ 7332 GBG 5560 GBG 5556 GBG 5570* IDO GBG 5556, 5560, 7119 IFÖ 7362, 2760, 2762 Extra tillbehör Fixtur Vattenlås med flexibel slang & Fixtur * OBS! Hyllan kommer 2,5 cm ovanför tvättsällets ö.k. 21 Skötselråd Rengöring får ej ske med rengöringsmedel som innehåller slipmedel, starka syror, ammoniak eller klorin. Stålull eller slipsvamp ska ej heller användas. Rengöring rekommenderas med mildare rengöringsmedel och mjuk trasa eller liknande.

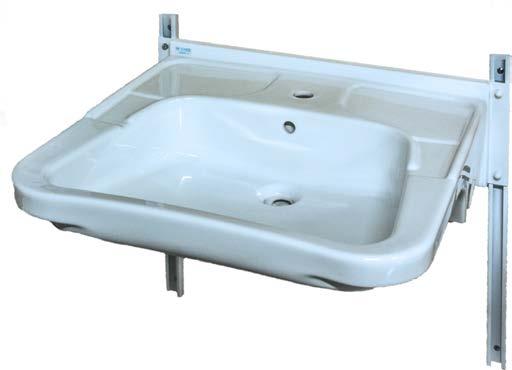

25 Höjdreglerbar upphängning för tvättställ Monteringsenheten är avsedd att höjdjustera tvättstället på en 500 mm lång väggskena. Den är tillverkad av 1,5 mm varmförzinkad stålplåt som är ytbehandlad med vit epoxylack. Skena samt monteringsenheten bygger 41 mm. Ingående detaljer: 1 st monteringsenhet 2 st väggskenor 2 st glidbleck 2 st ändproppar 1 st monteringsanvisning Samt erforderliga skruv och mutter RSK-nr NRF-nr Passar till IDO IFÖ 7322 GBG 5560, 590-2, 7119 Extra tillbehör Flexibelt vattenlås RSK-nr alt RSK-nr Bultmonterade tvättställ B=600, c/c 350, 280 Fixtur

26 Väggskenor och konsoler för tvättställ Väggskenor med konsoler är avsett för att justera tvättstället i höjdled. De är tillverkade av 1,5 mm stålplåt som är ytbehandlad med vit epoxylack. Ger överkant tvättställ 850 c/c fixturplåt Ingående detaljer 2 st väggskenor 2 st glidbleck 2 st konsoler 4 st T-bult 1 st montageanvisning erforderliga skruv och mutter Konsol Konsol L=270 Konsol L=240 Väggskena L=500 Extra tillbehör Flexibla vattenlåssatser & Fixtur

27 Flexibelt vattenlås för höjdjustering av tvättställ och diskbänk Slangavloppssats för golv- respektive väggmonterat vattenlås. Består av: 1 st vattenlås med utloppsrör, 1 st flexslang, 1 st vinkel. Slangdim 40mm, rörända dim 32mm RSK-nr NRF-nr Längd 700 mm 700 mm Passar till Tvättställ, diskbänk. Tvättställ, diskbänk. Enbart flexslang. Slangdiam 40 mm, rörända 32 mm RSK-nr NRF-nr Längd 700 mm 500 mm Levereras i påse. Passar till Tvättställ, diskbänk. Tvättställ, diskbänk. 24

28 Tvättställ för funktionshindrade El-manövrerat tvättställ med lift och spegel Höj- och sänkbart el-manövrerat tvättställ i emaljerat stål. Finns i djup från 550, 600 och 650 mm, bredden är 600 mm för alla storlekar. Justerbar standardhöjd av tvättställets överkant mm. Totalhöjd ifrån golv 1850 mm. Rörliga delarnas totala vikt 30 kg. Max planlast över tvättställets yta 150 kg. Blandare ingår ej. Tvättställ med stödhandtag Tvättställ för rörelsehindrade med stödräcke, konsoler, vattenlås, bräddavlopp. För att öka säkerheten kan tvättstället förutom i vitt utförande beställas i varselfärgerna grön och ljusblå. Standardlängden är 775 eller 825 mm men kan beställas från 675 mm upp till 1225 mm i 50 mm steg. Har uppvikta kanter på två sidor. Har konsoller som sitter utanpå väggen. Konsollängd beroende på djupet på tvättstället. Djup i 50 mm steg. Finns även med avsmalning på vänster eller höger sida. Kan beställas utan stödräcke. Tillval Manuellt justerbara konsoler med skenor för justering i höjdled med en justeringsmån på 200 mm. 25

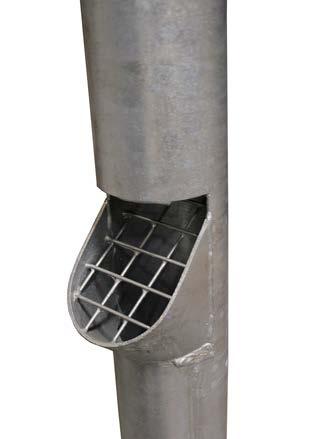

29 Galvade stuprör Vandalrör/tubrör i galvat stål. Längd 2000 mm Dim 108X3,6 Stuprören kan tillverkas i kundanpassat utförande, exempelvis med lövsil, önskad längd och i rostfritt stål. Stuprören är försedda med standardfästen. Infästning i vägg görs med exempelvis blad/pendelskruv Utformning Med renslucka, bollstopp och väggfästen. Med väggfästen. Med lövsil och väggfästen.* Kundanpassat. * Lövsil kan ej tillverkas i rostfritt. 26

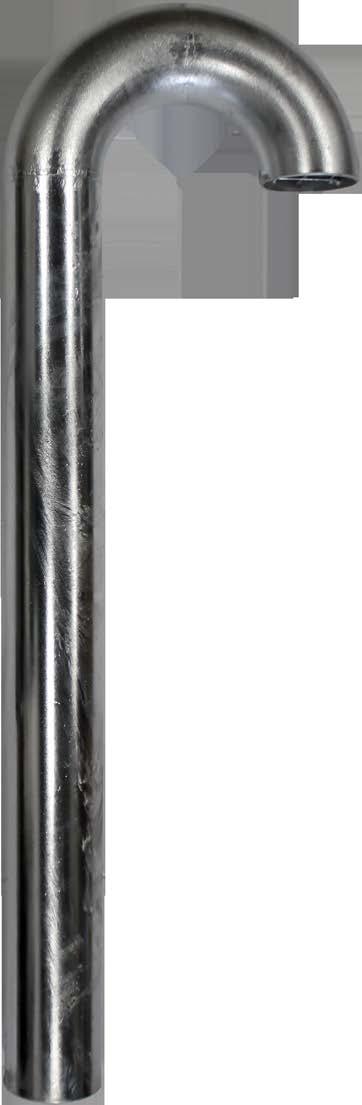

30 Galvade avluftningsrör Avluftningsrör Avluftningsrör i galv för montage ovan mark. Kundanpassad tillverkning efter beställning. Vi kan även tillverka i rostfritt. 27

31 Anteckningar

32 Vi erbjuder även kundanpassade lösningar. Kontakta oss för mer information. Telefon + 46 (0) rebase@rebase.se
