WC BIDÉER URINALER SID VÅRA PRODUKTFAMILJER SID WC KOMPLETTERANDE MODELLER WC NAUTIC FIXTURER BIDÉER WC NORDIC URINALER. WC Artic

Transkript

1

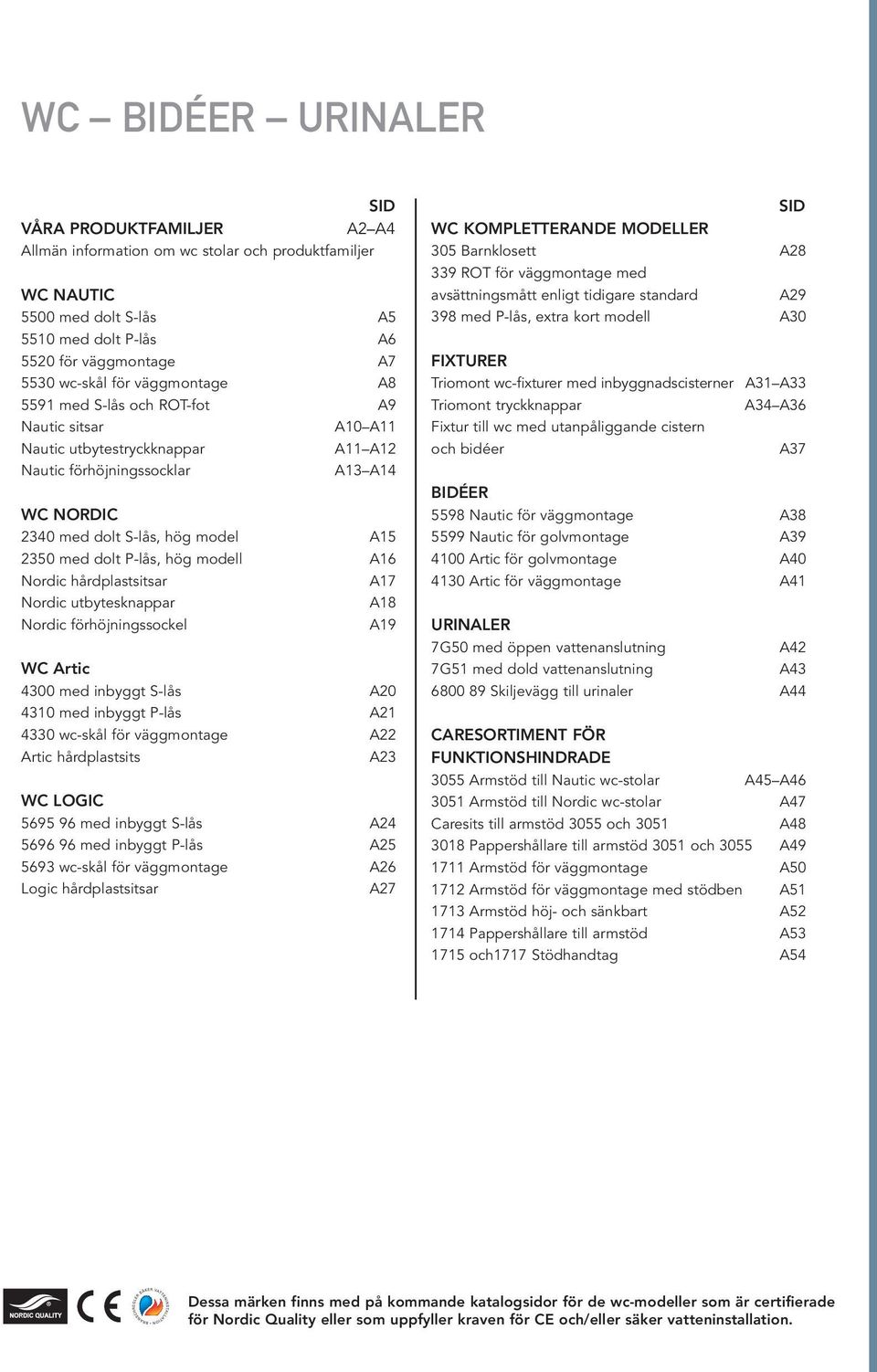

2 WC BIDÉER URINALER SID VÅRA PRODUKTFAMILJER A2 A4 Allmän information om wc stolar och produktfamiljer WC NAUTIC 5500 med dolt S-lås A med dolt P-lås A för väggmontage A wc-skål för väggmontage A med S-lås och ROT-fot A9 Nautic sitsar A10 A11 Nautic utbytestryckknappar A11 A12 Nautic förhöjningssocklar A13 A14 WC NORDIC 2340 med dolt S-lås, hög model A med dolt P-lås, hög modell A16 Nordic hårdplastsitsar A17 Nordic utbytesknappar A18 Nordic förhöjningssockel A19 WC Artic 4300 med inbyggt S-lås A med inbyggt P-lås A wc-skål för väggmontage A22 Artic hårdplastsits A23 WC LOGIC med inbyggt S-lås A med inbyggt P-lås A wc-skål för väggmontage A26 Logic hårdplastsitsar A27 SID WC KOMPLETTERANDE MODELLER 305 Barnklosett A ROT för väggmontage med avsättningsmått enligt tidigare standard A med P-lås, extra kort modell A30 FIXTURER Triomont wc-fixturer med inbyggnadscisterner A31 A33 Triomont tryckknappar A34 A36 Fixtur till wc med utanpåliggande cistern och bidéer A37 BIDÉER 5598 Nautic för väggmontage A Nautic för golvmontage A Artic för golvmontage A Artic för väggmontage A41 URINALER 7G50 med öppen vattenanslutning A42 7G51 med dold vattenanslutning A Skiljevägg till urinaler A44 CARESORTIMENT FÖR FUNKTIONSHINDRADE 3055 Armstöd till Nautic wc-stolar A45 A Armstöd till Nordic wc-stolar A47 Caresits till armstöd 3055 och 3051 A Pappershållare till armstöd 3051 och 3055 A Armstöd för väggmontage A Armstöd för väggmontage med stödben A Armstöd höj- och sänkbart A Pappershållare till armstöd A och1717 Stödhandtag A54 Dessa märken finns med på kommande katalogsidor för de wc-modeller som är certifierade för Nordic Quality eller som uppfyller kraven för CE och/eller säker vatteninstallation.

3 WC-STOLAR, URINALER, BIDÉER OCH FIXTURER Att tillverka produkter i porslin är ett hantverk. Det tar i snitt fem dygn från gjutning till färdigbränd produkt. Tillverkningen är modern och effektiv, men inget kan ersätta den mänskliga handen för att få till en wc-stols organiska former. Alla wc-stolar och bidéer från Gustavsberg tillverkas i tätsintrat sanitetsporslin, det mest hygieniska och hållbara materialet för badrumsporslin. Det ger en stark, motståndskraftig yta. År efter år. Tillverkningsprocessen är säkrad enligt ISO NAUTIC DESIGNED BY YOU. Bakom Nautic ligger intryck, upplevelser, åsikter, förslag och önskemål från dem som dagligen umgås med våra produkter. Uppdraget att formge en badrumsserie för 2010-talet gick till vår internationellt renommerade designpartner Myra Industriell Design. Men inspirationen kom från användare som du. Resultatet är kanske den mest tilltalande och inspirerande badrumsserie som Gustavsberg någonsin har skapat. Nautics formspråk är vackert och unikt, men mått och montering följer badrumsstandard. Teknik och lösningar är beprövade och pålitliga. Med Nautics breda utbud kan du lätt komponera ett komplett, vackert, miljöriktigt och personligt badrum. Gemensamt för modellerna i vår Nautic-serie är att de alla har vattensparande teknik, smarta miljövänliga lösningar som även märks i din plånbok. Med ytbehandlingen ceramicplus blir porslinet ännu lättare att rengöra och behovet av starka rengöringsmedel minskar avsevärt, vilket sparar på miljön. Spolknappen på Nautic är ergonomiskt lättanvänd och pedagogiskt tydlig. Alla användare, även sett utifrån ett barns perspektiv, uppfattar hel- och halvspolningsfunktionen även i dunkel belysning. Spolknappen är gjord särskilt lätt-tryckt så att även barn, personer med nedsatt muskelstyrka eller långa naglar ska kunna använda den utan problem. Den formgivna, heltäckande porslinskåpan döljer en separat och ljuddämpande innertank. Få och mjuka linjer i porslinet betyder enklare rengöring. Den separata innertanken gör också att du slipper kondens på cisternens utsida. Vid eventuell service lyfter du enkelt av porslin kåpan genom att lossa två skruvar. SMARTARE FÖRPACKNINGAR Vi arbetar ständigt med att förbättra våra produkter, på alla nivåer och in i minsta detalj. Våra emballage till Nautic-serien har till exempel formgivits så att de ska vara både enkla att lagerhålla och samtidigt lätta att hantera för våra VVS-installatörer. De miljösmarta förpackningslösningarna belönades 2011 med det prestigefyllda internationella priset IF packaging award. A2

4 ARTIC REN MODERNISM Raka linjer och räta vinklar ger Artic-serien en modern känsla. Den smälter utan vidare in i en ny miljö eller skapar en effektfull kontrast i en äldre miljö. De rena formerna är inte bara för ögats skull, dold avloppsanslutning och släta ytor gör produkterna lättstädade och hygieniska. ARTic wc-stolar finns i tre modeller, två golvstående och en vägghängd. Den golvstående modellen kräver ett minimum av utrymme för rördragning bakom cisternen. Den kan placeras tätt mot väggen. KOMPLETTERANDE MODELLER Här hittar du modeller som inte hör till någon specifik familj utan kompletterar de övriga modellerna t ex barn-wc. ALLA KAN HA VÄGGHÄNGD WC Triomont från Gustavsberg är ett smalt och endast 14 cm djupt installationssystem som gör att du kan installera en vägghängd wc-stol även i hörn och små utrymmen. LOGIC SPAR UTRYMME Logic gör ditt badrum större. Buktande former har skalats ned till raka, tidlösa linjer. Det gör produkterna vackra att se på, men också lite mindre och därmed enklare att passa in som pusselbitar på trånga ställen. Nytänkande lösningar frigör utrymme. Intrycket är stramt och modernt. Här hittar du två golvstående och en vägghängd wc-stol. Lägg märke till att de golvstående modellerna har olika design på foten. Båda modellerna har en något högre sitthöjd. BIDÉER Ingen självklarhet i svenska hushåll, men en oslagbar badrumsprodukt för intimhygien. Om den inte ryms kan en handdusch intill wc-stolen vara ett bra alternativ. Bidéer finns både för vägg- och golvmontage. CARESORTIMENT FÖR FUNKTIONSHINDRADE Här hittar du små enkla hjälpmedel som kan betyda mycket t ex olika former av armstöd till wc-stolen. I våra övriga produktgrupper hittar du flera exempel på hjälpmedel A3

5 CERAMICPLUS = C+ Många av våra produkter går att få med ytbehandlingen C+. Det ger porslinet en smutsavstötande yta som hindrar kalk och smuts från att få fäste. C+ är även bra för miljön eftersom den gör att du klarar dig med mindre och mildare rengöringsmedel vid rengöring. QUICK RELEASE Med Quick Release kan du med ett enkelt handgrepp, utan verktyg, lyfta av wc-sitsen från underporslinet. Sitsen och wc-stolen kan sedan rengöras separat vilket både är enkelt och förbättrar hygienen. SOFT CLOSE Hårda, gedigna wc-sitsar har tidigare förknippats med hög ljudnivå vid nedfällning. Soft Close har löst problemet genom en dämpare som finns inbyggd i sitsen och gör nedfällningen mjuk och ljudlös. Dämparen har ingen direktkontakt med porslinet, vilket underlättar vid rengöring och gör sitsen mer hygienisk. SKÖTSELRÅD Tätsintrat sanitetsporslin är ett av de mest lättskötta material som finns, men det finns sånt som är värt att tänka på. Använd aldrig slipande ren görings medel. Det skadar glasyren i längden. Missfärg ningar tar du lämpligast bort med citron- eller vin syra som finns att köpa på Apoteket. Gnid med en fuktig trasa och skölj noga. Kalkfläckar tar du bort med vanlig hushållsättika. Värmer du ättikan fungerar den ännu bättre. Rengör du porslinet ofta får smuts och kalk svårare att bita sig fast. Väljer du porslin med Ceramicplus-yta blir det ännu enklare att hålla rent. A4

6 5500 NAUTIC MED DOLT S-LÅS OCH ENKEL- ELLER DUBBELSPOLNING NYHET MODELL FÖR LIMMONTAGE Min. mått för hörnplacering Måttolerans porslin 2% Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Den formgivna, heltäckande porslinskåpan döljer en separat och ljuddämpande innertank. Vid eventuell service lyfter du enkelt av den genom att lossa två skruvar. Den nya spolknappen gör att man instinktivt uppfattar heloch halvspolning. Knappen är ergonomisk, ingen speciell knapp behövs för små eller svaga händer. De golvmonterade wc-modellerna har ett nytt, enklare montage. Höjden på wc:n harmonierar med standardhöjden för tvättställ. Justerbar vattenanslutning ger enklare och snyggare installation. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flottörventil med justerbar anslutning R1/2 utvändig metallgänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2,6/4,0 liter, alternativt med tryckknappsreglerad bottenventil för enkelspolning inställd på 4 eller 6 liter. 30 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. med bipackat fäste som skruvas i golv med två skruvar. Täckhuvar för skruv samt vit blindplugg för skruvhålen medföljer. Alternativ montering mot golv med lim. Genom den avrundade cisternen och små yttermått är den också lämplig för hörnplacering. Se medföljande installationsanvisning. sdetaljer medföljer standardsits. Dubbelspolning hård sits. Dubbelspolning SC/QR sits. Dubbelspolning med C utan sits. Dubbelspolning utan sits. Dubbelspolning med C utan skruvhål, standardsits. Dubbelspolning standardsits. Enkelspolning 4L SC/QR sits. Enkelspolning 4L, med C standardsits. Enkelspolning 6L hård sits. Enkelspolning 6L, med C Kompletterande produkter Standardsits i vitt eller hårdplastsitsar i vitt eller svart. Tryckknappar för enkel eller dubbelspolning i krom alternativt vitt A5

7 5510 NAUTIC MED DOLT P-LÅS OCH ENKEL- ELLER DUBBELSPOLNING Min. mått för hörnplacering Måttolerans porslin 2% Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Den formgivna, heltäckande porslinskåpan döljer en separat och ljuddämpande innertank. Vid eventuell service lyfter du enkelt av den genom att lossa två skruvar. Den nya spolknappen gör att man instinktivt uppfattar heloch halvspolning. Knappen är ergonomisk, ingen speciell knapp behövs för små eller svaga händer. De golvmonterade wc-modellerna har ett nytt, enklare montage. Höjden på wc:n harmonierar med standardhöjden för tvättställ. Justerbar vattenanslutning ger enklare och snyggare installation. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flottörventil med justerbar anslutning R1/2 utvändig metallgänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2,6/4,0 liter, alternativt med tryckknappsreglerad bottenventil för enkelspolning inställd på 4,0 liter. 29 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. med bipackat fäste som skruvas i golv med två skruvar. Alternativ montering mot golv med lim. Täckhuvar för skruv samt vit blindplugg för skruvhålen vid limning medföljer. Genom den avrundade cisternen och små yttermått är den också lämplig för hörnplacering. Med P-lås kan man ansluta avloppet mot golv, rakt mot vägg eller åt sidorna i valfri vinkel (måste vara mindre än 90 grader). Se medföljande installationsanvisning. sdetaljer medföljer standardsits. Dubbelspolning SC/QR sits. Dubbelspolning med C utan sits. Dubbelspolning standardsits. Enkelspolning SC/QR sits. Enkelspolning med C Kompletterande produkter Standardsits i vitt eller hårdplastsitsar i vitt eller svart. Tryckknappar för enkel eller dubbelspolning i krom alternativt vitt. A6

8 5520 NAUTIC FÖR VÄGGMONTAGE OCH ENKEL- ELLER DUBBELSPOLNING Måttolerans porslin 2% Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Den formgivna, heltäckande porslinskåpan döljer en separat och ljuddämpande innertank. Vid eventuell service lyfter du enkelt av den genom att lossa två skruvar. Den nya spolknappen gör att man instinktivt uppfattar heloch halvspolning. Knappen är ergonomisk, ingen speciell knapp behövs för små eller svaga händer. Justerbar vattenanslutning ger enklare och snyggare installation. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flottörventil med justerbar anslutning R1/2 utvändig metallgänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2,6/4,0 liter, alternativt med tryckknappsreglerad bottenventil för enkelspolning inställd på 4,0 liter. 30 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer men inte bultar. Bultutsprång från färdig vägg ska vara 60 ± 2 mm. Gummimanschett för avloppsanslutning medlevereras. Se medföljande installationsanvisning samt monteringssats för respektive wc-stol. För montage på klena väggar rekommenderas Gustavsbergs fixtur RSK Enligt AMA bör sitthöjden vara 450 mm vilket motsvarar ett c-c mått mellan befintligt golv och centrum avlopp på 270 mm standardsits. Dubbelspolning SC/QR sits. Dubbelspolning med C standardsits. Enkelspolning SC/QR sits. Enkelspolning med C Kompletterande produkter Gustavsbergs fixtur RSK Standardsits i vitt eller hårdplastsitsar i vitt eller svart. Tryckknappar för enkel eller dubbelspolning i krom alternativt vitt A7

9 5530 NAUTIC WC-SKÅL FÖR VÄGGMONTAGE Måttolerans porslin 2% Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. 18 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. Avsedd att kombinera med inbyggnadscistern och eventuell fixtur. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar. Bultutsprång från färdig vägg ska vara 60 ± 2 mm. Se medföljande installationsanvisning samt monteringssats för respektive wc-stol. Kombineras med inbyggnadscistern och eventuellt fixtur. Enligt AMA bör sitthöjden vara 450 mm vilket motsvarar ett c-c mått mellan befintligt golv och centrum avlopp på 270 mm. 5530, standardsits utan sits, med C Kompletterande produkter Triomont WC-fixtur Standardsits i vitt eller hårdplastsitsar i vitt eller svart. A8

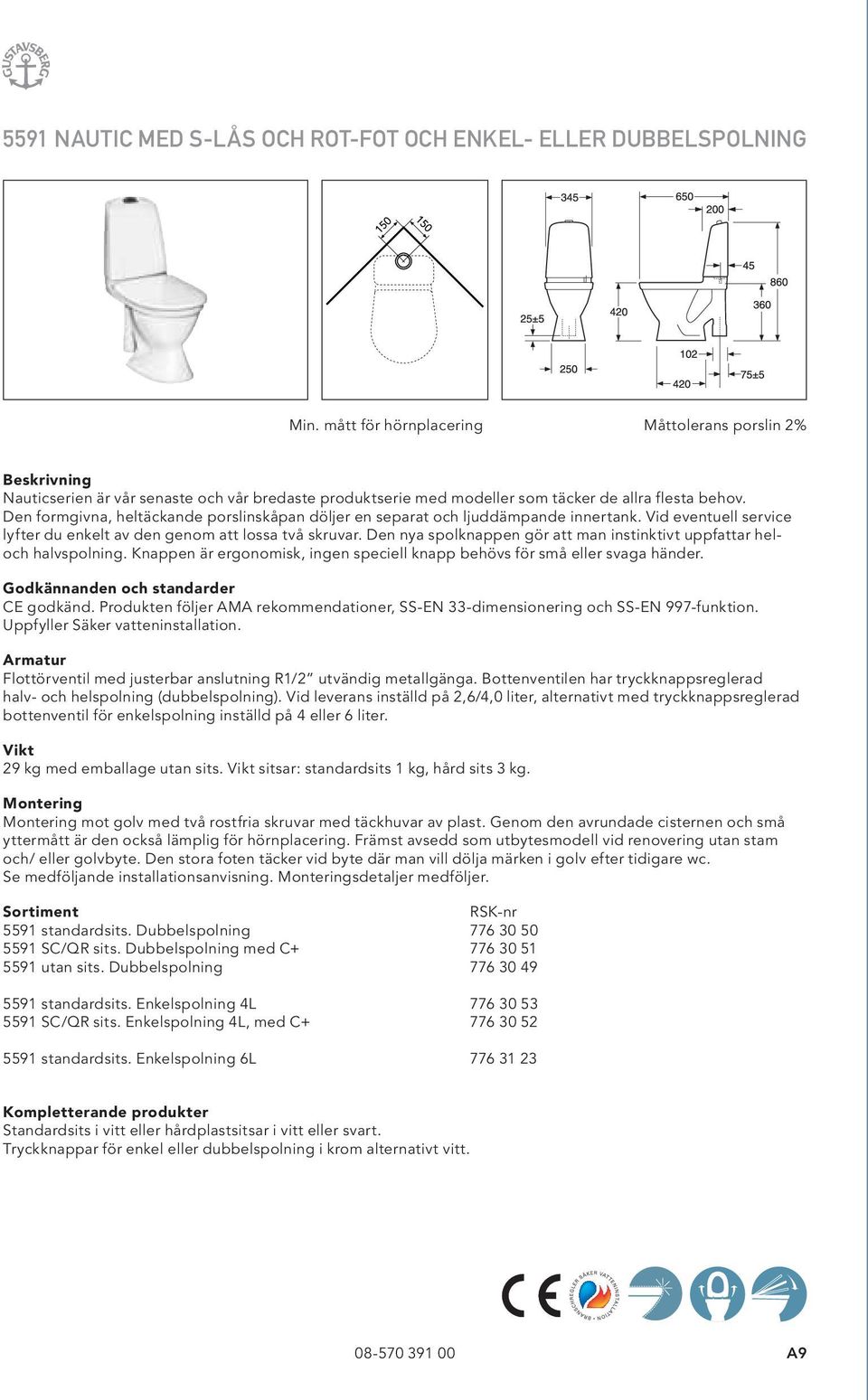

10 5591 NAUTIC MED S-LÅS OCH ROT-FOT OCH ENKEL- ELLER DUBBELSPOLNING Min. mått för hörnplacering Måttolerans porslin 2% Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Den formgivna, heltäckande porslinskåpan döljer en separat och ljuddämpande innertank. Vid eventuell service lyfter du enkelt av den genom att lossa två skruvar. Den nya spolknappen gör att man instinktivt uppfattar heloch halvspolning. Knappen är ergonomisk, ingen speciell knapp behövs för små eller svaga händer. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flottörventil med justerbar anslutning R1/2 utvändig metallgänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2,6/4,0 liter, alternativt med tryckknappsreglerad bottenventil för enkelspolning inställd på 4 eller 6 liter. 29 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. mot golv med två rostfria skruvar med täckhuvar av plast. Genom den avrundade cisternen och små yttermått är den också lämplig för hörnplacering. Främst avsedd som utbytesmodell vid renovering utan stam och/ eller golvbyte. Den stora foten täcker vid byte där man vill dölja märken i golv efter tidigare wc. Se medföljande installationsanvisning. sdetaljer medföljer standardsits. Dubbelspolning SC/QR sits. Dubbelspolning med C utan sits. Dubbelspolning standardsits. Enkelspolning 4L SC/QR sits. Enkelspolning 4L, med C standardsits. Enkelspolning 6L Kompletterande produkter Standardsits i vitt eller hårdplastsitsar i vitt eller svart. Tryckknappar för enkel eller dubbelspolning i krom alternativt vitt A9

11 9M24 NAUTIC STANDARDSITS Standardsits i PP-plast. Enkel sits som är lätt att ta bort och sätta tillbaka. Passar samtliga wc-stolar i Nautic-serien. Nautic standardsits, vit M25 NAUTIC HÅRDPLASTSITS MED ROSTFRIA FÄSTEN Hårdplastsitsar i hög kvalitet med rostfria fästen. Passar till samtliga wc-stolar i Nautic-serien. Nautic hård sits med rostfria fästen, vit A10

12 9M26 NAUTIC HÅRDPLASTSITS MED SOFT CLOSE/QUICK RELEASE Flaggskeppet bland sitsarna i Nauticserien har både soft close och quick release -funktion. Soft closefunktionen gör att sitsen alltid stänger tyst och mjukt. Quick release-funktionen förenklar rengöring. Sitsen lossas och trycks tillbaka så enkelt att det går att genomföra med en hand. Nautic hård sits med SC/QR, vit Nautic hård sits med SC/QR, svart UTBYTESKNAPPAR TILL WC-STOLAR I NAUTIC SERIEN Tryckknapp Duo vit Tryckknapp Duo krom Tryckknapp Enkel vit Tryckknapp Enkel krom För byte av färg på tryckknapp eller spolmängd på befintliga Nautic wc-stolar. Den nya spolknappen gör att man instinktivt uppfattar hel- och halvspolning, även ur ett barns synvinkel och också i dämpat ljus. Spolknappen är ergonomisk, ingen speciell knapp behövs för små händer, svaga händer eller långa naglar. WC-stolarna i Nauticserien finns med enkel- eller dubbelspolning. Byt enkelt från det ena till det andra genom att byta spolknapp. Enligt instruktion för Nautic WC stol som kan hämtas på Tryckknapp Duo, vit Tryckknapp Duo, krom Tryckknapp Enkel, vit Tryckknapp Enkel, krom A11

13 UTBYTESKNAPP VANDAL TILL WC-STOLAR I NAUTICSERIEN NYHET Tryckknapp som tål lite tuffare tag. Montera uppifrån i porslinscisternen. Till wc-stolar i Nautic-serien. Enkelspolning ART-nr GB19299NV0036 A12

14 FÖRHÖJNINGSSOCKEL TILL WC 5500 NAUTIC NYHET Förhöjningssockel till WC Nautic 5500 Nautic wc-stolar kan förses med en förhöjningssockel på 40 mm. Sockeln ger wc-stolen en sitthöjd på ca 460 mm. Produkten lämpar sig personer som har svårt att komma upp från en standardtoalett. 6 kg med emballage. Monteras mot golv med skruv som täcks helt av wc-stolen som monteras ovanpå förhöjningssockeln. Förhöjningssockel till WC FÖRHÖJNINGSSOCKEL TILL WC 5510 NAUTIC NYHET Förhöjningssockel till WC Nautic 5500, 5510 och 5591 Nautic wc-stolar kan förses med en förhöjningssockel på 40 mm. Sockeln ger wc-stolen en sitthöjd på ca 460 mm. Produkten lämpar personer som har svårt att komma upp från en standardtoalett. 4 kg med emballage. Monteras mot golv med skruv som täcks helt av wc-stolen som monteras ovanpå förhöjningssockeln. Förhöjningssockel till WC A13

15 FÖRHÖJNINGSSOCKEL TILL WC 5591 NAUTIC NYHET Förhöjningssockel till WC Nautic 5591 Nautic wc-stolar kan förses med en förhöjningssockel på 40 mm. Sockeln ger wc-stolen en sitthöjd på ca 460 mm. Produkten lämpar sig till personer som har svårt att komma upp från en standardtoalett. 4,5 kg med emballage. Monteras mot golv med skruv som täcks helt av wc-stolen som monteras ovanpå förhöjningssockeln. Förhöjningssockel till WC A14

16 2340 NORDIC MED DOLT S-LÅS, HÖG MODELL OCH ENKEL- ELLER DUBBELSPOLNING Min. mått för hörnplacering Måttolerans porslin 2% Godkännanden och standarder CE godkänd och Nordic Quality certifierad. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flottörventil: GB med avstängningsventil anslutning R1/2 utvändig gänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2,4/4,2 liter. Alternativt med tryckknappsreglerad bottenventil för enkelspolning inställd på 4 liter. 31 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. mot golv med fyra rostfria skruvar med täckhuvar av plast. Alternativ montering mot golv med lim. Genom den avrundade cisternen och små yttermått är den också lämplig för hörnplacering. Se medföljande installationsanvisning. sdetaljer medföljer. 2340, standardsits. Dubbelspolning med hård sits. Dubbelspolning med C med hård sits. Dubbelspolning , standardsits. Enkelspolning med hård sits. Enkelspolning med C Kompletterande produkter Sits med soft close/mjukstängning. Förhöjd eller okromad tryckknapp A15

17 2350 NORDIC MED DOLT P-LÅS, HÖG MODELL OCH ENKEL- ELLER DUBBELSPOLNING Min. mått för hörnplacering Måttolerans porslin 2% Godkännanden och standarder CE godkänd och Nordic Quality certifierad. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flottörventil: GB med avstängningsventil anslutning R1/2 utvändig gänga. Bottenventilen har tryckknappsreglerad halv-och helspolning (dubbelspolning). Vid leverans inställd på 2,4/4,2 liter, alternativt med tryckknappsreglerad bottenventil för enkelspolning inställd på 4 liter. 29 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. mot golv med fyra rostfria skruvar med täckhuvar av plast. Alternativ montering mot golv med lim. Genom den avrundade cisternen och små yttermått är den också lämplig för hörnplacering. Med P-lås kan man ansluta avloppet mot golv, rakt mot vägg eller åt sidorna i valfrivinkel (måste vara mindre än 90 grader). Se medföljande installationsanvisning. sdetaljer medföljer standardsits. Dubbelspolning med hård sits. Dubbelspolning med C standardsits. Enkelspolning med hård sits. Enkelspolning med C Kompletterande produkter Sits med soft close/mjukstängning. Förhöjd eller okromad tryckknapp. A16

18 NORDIC HÅRDPLASTSITS MED SOFT CLOSE/MJUKSTÄNGNING TILL WC-STOLAR I NORDIC 23XX-SERIEN Om du väljer en sits med soft close funktion så får du en hård sits i hög kvalitet med hydralisk dämpare för mjuk och tyst nedfällning mot porslisskålen. Dämparna är inbyggda i sitsen och har inte kontakt med porslinsytan en fördel för hygien, rengöring och funktion. Nordic hård sits med soft close, vit Nordic hård sits med soft close, svart A17

19 UTBYTESKNAPPAR TILL WC-STOLAR I NORDIC 23XX-SERIEN Förhöjd tryckknapp Okromad knapp, dubbelspolning Okromad knapp, enkelspolning Våra wc-stolar i Nordic-serien (tillverkad ) kan förses med utbytesknapp. T2 Förhöjd tryckknapp T2 Okromad tryckknapp, enkelspolning T2 Okromad tryckknapp, dubbelspolning A18

20 FÖRHÖJNINGSSOCKEL TILL NORDIC WC Förhöjningssockel till WC 2310 samt till 2300 och 394 Flera av våra wc-stolar i Nordic-serien (tillverkad ) kan förses med en förhöjningssockel på 60 mm. Sockeln ger wc-stolen en sitthöjd på ca 460 mm. Produkten lämpar sig till personer som har svårt att komma upp från en standardtoalett. 5 kg med emballage. Monteras mot golv med skruv som täcks helt av wc-stolen som monteras ovanpå förhöjningssockeln. Förhöjningssockel till wc Förhöjningssockel till wc 2300 och A19

21 4300 ARTIC MED INBYGGT S-LÅS OCH DUBBELSPOLNING Måttolerans porslin 2% Godkännanden och standarder CE godkänd och Nordic Quality certifierad. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flexibel slang och kulventil för anslutning till inkommande vatten bipackas. Flottörventil: GB med R1/2 utvändig gänga. Bottenventilen har tryckkanppsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 3/6 liter. 51,5 kg med emballage utan sits. sits: hård sits 3 kg. mot golv med två skruvar på sidorna. Alternativ montering mot golv med lim. Se medföljande installationsanvisning. Wc 4300 är avsedd att montera väggnära (10 mm). Kapbar plaststos för avloppsanslutning medföljer. sdetaljer medföljer SC/QR sits. Dubbelspolning. Inkl. kapbar plaststos för avloppsanslutning SC/QR sits. Dubbelspolning, med C+ Inkl. kapbar plaststos för avloppsanslutning Kompletterande produkter Svart sits med soft close/mjukstängning. A20

22 4310 ARTIC MED INBYGGT P-LÅS OCH DUBBELSPOLNING Måttolerans porslin 2% Godkännanden och standarder CE godkänd och Nordic Quality certifierad. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flexibel slang och kulventil för anslutning till inkommande vatten bipackas. Flottörventil: GB med R1/2 utvändig gänga. Bottenventilen har tryckkanppsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 3/6 liter. 50 kg med emballage utan sits. sits: hård sits 3 kg. mot golv med två skruvar på sidorna. Alternativ montering mot golv med lim. Se medföljande installationsanvisning. Wc 4310 är avsedd att montera väggnära (10 mm). sdetaljer medföljer SC/QR sits. Dubbelspolning För C+ behandlad 4310 se Kompletterande produkter Svart sits med soft close/mjukstängning A21

23 4330 ARTIC WC-SKÅL FÖR VÄGGMONTAGE Måttolerans porslin 2% Godkännanden och standarder CE godkänd och Nordic Quality certifierad. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur ARTic är avsedd för dubbelsponing 3/6 liter och enkelspolning minst 5 liter. 24,5 kg med emballage utan sits. sits: hård sits 3 kg. Avsedd att kombinera med inbyggnadscistern och eventuellt fixtur. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar. Bultutsprång från färdig vägg ska vara 90 ± 2 mm. Se medföljande installationsanvisning för respektive wc-stol. Kombineras med inbyggnadscistern och eventuellt fixtur. Enligt AMA bör sitthöjden vara 450 mm vilket motsvarar ett c-c mått mellan befintligt golv och centrum avlopp på 270 mm SC/QR sits SC/QR sits, med C Kompletterande produkter Triomont WC-fixtur. Svart sits med soft close/mjukstängning. A22

24 ARTIC HÅRDPLASTSITS MED SOFT CLOSE TILL 4300, 4310 OCH 4330 Om du väljer en sits med soft close funktion så får du en hård sits i hög kvalitet med hydralisk dämpare för mjuk och tyst nedfällning mot porslisskålen. Dämparna är inbyggda i sitsen och har inte kontakt med porslinsytan en fördel för hygien, rengöring och funktion. Artic hård sits med SC, vit Artic hård sits med SC, svart A23

25 LOGIC MED DOLT S-LÅS OCH DUBBELSPOLNING Måttolerans porslin 2% Logicserien är framtagen framförallt för de små badrummen men även om de yttre måtten är identiska med våra Nordic wc-stolar så har standardhöjden på wc-stolen höjts till 43 cm och komforten har ökat tack vare en bredare front. Logic wc har hård sits som standard. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flexibel slang och kulventil för anslutning till inkommande vatten bipackas. Flottörventil: GB med R1/2 utvändig gänga. Bottenventilen har tryckkanppsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 3/6 liter. 32 kg med emballage och hård sits. mot golv med två rostfria skruvar med täckhuvar av plast. Alternativ montering mot golv med lim. Se medföljande installationsanvisning samt monteringssats för respektive wc-stol. sdetaljer medföljer, inklusive blindpluggar för skruvhålen hård sits med rostfria fästen. Dubbelspolning hård sits med rostfria fästen. Dubbelspolning med C Kompletterande produkter Vit eller svart sits med soft close/mjukstängning. A24

26 LOGIC MED INBYGGT P-LÅS OCH DUBBELSPOLNING Måttolerans porslin 2% Standardhöjden på wc-stolen har höjts till 43 cm och komforten har ökat tack vare en bredare front. Logic wc har hård sits som standard. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Flexibel slang och kulventil för anslutning till inkommande vatten bipackas. Flottörventil: GB med R1/2 utvändig gänga. Bottenventilen har tryckkanppsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 3/6 liter. 39 kg med emballage och hård sits mot golv med två rostfria skruvar med täckhuvar av plast. Alternativ montering mot golv med lim. Med P-lås kan man ansluta avloppet mot golv, rakt mot vägg eller åt sidorna i valfri vinkel (måste vara mindre än 90 grader). Se medföljande installationsanvisning samt monteringssats för respektive wc-stol. sdetaljer medföljer, inklusive blindpluggar för skruvhålen hård sits med rostfria fästen. Dubbelspolning hård sits med rostfria fästen. Dubbelspolning med C Kompletterande produkter Vit eller svart sits med soft close/mjukstängning A25

27 5693 LOGIC WC-SKÅL FÖR VÄGGMONTAGE Måttolerans porslin 2% Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Logic är avsedd för dubbelspolning 3/6 liter och enkelspolning minst 6 liter. 17 kg med emballage och hård sits. Avsedd att kombinera med inbyggnadscistern och eventuell fixtur. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar. Bultutsprång från färdig vägg ska vara 50 ± 2 mm. Se medföljande installationsanvisning samt monteringssats för respektive wc-stol. Kombineras med inbyggnadscistern och eventuellt fixtur. Enligt AMA bör sitthöjden vara 450 mm vilket motsvarar ett c-c mått mellan befintligt golv och centrum avlopp på 270 mm hård sits med rostfria fästen hård sits med rostfria fästen med C Kompletterande produkter Triomont WC-fixtur. Sits med soft close/mjukstängning. A26

28 LOGIC HÅRDPLASTSITS MED ROSTFRIA FÄSTEN Hårdplastsits i mycket hög kvalitet med rostfria fästen. Sitsen är ergonomiskt utformad. Passar till samtliga wc-stolar i Logic-serien. Logic hård sits med rostfria fästen, vit LOGIC HÅRDPLASTSITS MED SOFT CLOSE/MJUKSTÄNGNING Om du väljer en sits med soft close funktion så får du en hård sits i hög kvalitet med hydralisk dämpare för mjuk och tyst nedfällning mot porslisskålen. Dämparna är inbyggda i sitsen och har inte kontakt med porslinsytan en fördel för hygien, rengöring och funktion. Logic hård sits med soft close, vit Logic hård sits med soft close, svart A27

29 305 BARN-WC MED S-LÅS OCH ENKELSPOLNING Måttolerans porslin 2% WC-stol med extra låg sitthöjd. Avsedd för barnsjukhus, vårdcentraler, förskolor och liknande. Godkännanden och standarder CE godkänd. Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Uppfyller Säker vatteninstallation. Armatur Sidokopplad GB flottörventil. Bottenventil NP med lyftknopp för enkelspolning. Flottörventilen med anslutning R 3/8 är placerad på cisternens högra sida men kan flyttas till den vänstra sidan. 17 kg med emballage utan sits. sitsar: standardsits med lock 1 kg, standardsits utan lock 0,5 kg. mot golv med fyra rostfria skruvar med täckhuvar av plast. Alternativ montering mot golv med lim. Se medföljande installationsavisning. sdetaljer medföljer. 305 standardsits med lock. Enkelspolning standardsits utan lock. Enkelspolning A28

30 339 ROT FÖR VÄGGMONTAGE MED AVSÄTTNINGSMÅTT ENLIGT TIDIGARE STANDARD Måttolerans porslin 2% Främst avsedd för utbyte av äldre vägghängda wc-stolar. Avsättningsmåtten stämmer med tidigare svensk standard. Godkännanden och standarder Produkten följer AMA rekommendationer. SS-EN 997-funktion. Armatur Flottörventil: GB med avstängningsventil anslutning R1/2 utvändig gänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2,4/4,2 liter. 28 kg med emballage utan sits. sits: standardsits 1 kg. Främst avsedd för utbyte av äldre vägghängda wc-stolar. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar. Bultutsprång från färdig vägg ska vara 50 ± 2 mm. Plaststos för avloppsanslutning, gummimanschett och slangklämma medlevereras. Se medföljande installationsavisning för respektive wc-stol. Vid bulthöjd på 385 mm erhålls en höjd på 440 mm i bakkant på porslinets sittyta och 420 mm i framkant av skålen. 339 standardsits. Dubbelspolning A29

31 398 MED P-LÅS, EXTRA KORT MODELL Måttolerans porslin 2% WC-stol i extra kort modell. Främst avsedd för trånga utrymmen. Godkännanden och standarder Produkten följer AMA rekommendationer, SS-EN 33-dimensionering och SS-EN 997-funktion. Armatur Flottörventil: GB med avstängningsventil anslutning R1/2 utvändig gänga. Bottenventilen har tryckknappsreglerad halv- och helspolning (dubbelspolning). Vid leverans inställd på 2/4 liter. 27 kg med emballage utan sits. sitsar: standardsits 1 kg, hård sits 3 kg. mot golv med fyra rostfria skruvar med täckhuvar av plast. Alternativ montering mot golv med lim. Med P-lås kan man ansluta avloppet mot golv, rakt mot vägg eller åt sidorna i valfri vinkel (måste vara mindre än 90 grader). Se medföljande installationsanvisning för respektive wc-stol. sdetaljer medföljer. 398 standardsits. Dubbelspolning hård sits med rostfria fästen. Dubbelspolning Avloppsstos till wc A30

32 TRIOMONT XS WC-FIXTUR 83 Hög modell för montage mot rak vägg eller i hörn. Komplettera med väggtrycke eller pneumatisk spolknapp. Valet av tryckknapp styr spolmängden. Wc-fixturen är testad för att tåla en belastning av 400 kg. 14 kg inkl emballage. Monteras enligt medföljande montageanvisning. Skissens höjdmått (1000 mm) medför en sitthöjd för wc-skålen på ca 410 mm, ställbar upp till 610 mm. Valbart bultavstånd, för montage av wc-skål, c-c 180 eller 230 mm. Med bultavstånd 180 c-c passar samtliga wc-skålar från Gustavsberg och Villeroy & Boch. Triomont XS för mekansikt väggtrycke Triomont XS för pneumatisk spolknapp eller pneumatiskt väggtrycke Tillbehör Hörnfästen för montering i hörn Extra väggfäste (när det nedre medföljande fästet inte kan användas) I leveransen ingår: WC-fixtur med montagesats för vägg Komplett spolcistern isolerad mot kondens, med spolarmatur och avstängningsventil Anslutningsdetaljer för avlopp och vatten (rör i rör) mm. Fyra väggfästen M12 gängstång för montage av wc-skål Hålmall i blå plast för frontlucka Skyddsproppar Skruv och plugg för fixering Isoleringsskydd mellan wc-skål och vägg Håltagningsmall för väggmaterial sanvisning Kompleterande produkter Komplettera alltid med wc-skål. Komplettera alltid med trycke/spolknapp A31

33 TRIOMONT XT WC-FIXTUR NYHET Låg modell för montage mot rak vägg. Komplettera med topptrycke eller pneumatisk spolknapp. Valet av tryckknapp styr spolmängden. Wc-fixturen är testad för att tåla en belastning av 400 kg. 12 kg inkl emballage. Monteras enligt medföljande montageanvisning. Skissens höjdmått (830 mm) medför en sitthöjd för wc-skålen på ca 410 mm, ställbar upp till 610 mm. Valbart bultavstånd, för montage av wc-skål, c-c 180 eller 230 mm. Med bultavstånd 180 c-c passar samtliga wc-skålar från Gustavsberg och Villeroy & Boch. Triomont XT för mekansikt topptrycke Triomont XT för pneumatisk spolknapp eller pneumatiskt topptrycke Tillbehör Extra väggfäste (när det nedre medföljande fästet inte kan användas) I leveransen ingår: WC-fixtur med montagesats för vägg Komplett spolcistern isolerad mot kondens, med spolarmatur och avstängningsventil Anslutningsdetaljer för avlopp och vatten (rör i rör) mm. Fyra väggfästen M12 gängstång för montage av wc-skål Hålmall i blå plast för frontlucka Skyddsproppar Skruv och plugg för fixering Isoleringsskydd mellan wc-skål och vägg Håltagningsmall för väggmaterial sanvisning Kompletterande produkter Komplettera alltid med wc-skål. Komplettera alltid med trycke/spolknapp. A32

34 TRIOMONT XS VARIO WC-FIXTUR NYHET Framförallt avsedd för sjukhus och vårdinrättningar. Hög modell för montage mot rak vägg eller i hörn. Med justerbar höjd av wc-skål efter installation. Komplettera med mekaniskt väggtrycke. Valet av tryckknapp styr spolmängden. Wc-fixturen är testad för att tåla en belastning av 400 kg. 19 kg inkl emballage. Monteras enligt medföljande montageanvisning. Efter montage är wc-skålen justerbar uppåt i höjd med 100 mm men kan naturligtvis återställas till ursprungsläget. Valbart bultavstånd, för montage av wc-skål, c-c 180 eller 230 mm. Med bultavstånd 180 c-c passar samtliga wc-skålar från Gustavsberg och Villeroy & Boch. Triomont XS Vario för mekansikt väggtrycke Tillbehör Hörnfästen för montering i hörn Extra väggfäste (när det nedre medföljande fästet inte kan användas) I leveransen ingår: WC-fixtur med montagesats för vägg Komplett spolcistern isolerad mot kondens, med spolarmatur och avstängningsventil Anslutningsdetaljer för avlopp och vatten (rör i rör). Fyra väggfästen M12 gängstång för montage av wc-skål Hålmall i blå plast för frontlucka Skyddsproppar Skruv och plugg för fixering Isoleringsskydd mellan wc-skål och vägg Håltagningsmall för väggmaterial sanvisning Kompletterande produkter Komplettera alltid med wc-skål. Komplettera med trycke/frontlucka A33

35 TRIOMONT TRYCKKNAPPAR NYHET Väggtrycke Topptrycke Pneumatisk spolknapp Du har en mängd tryckknappar att välja mellan när du installerar en vägghängd wc. Här nedan ser du hela sortimentet. Enkel eller duo. Vit, krom eller svart. Metall, plast eller glas. Blank eller matt. Kombinationerna är många och ger dig möjlighet att matcha utifrån smak och behov. MEKANISKA VÄGGTRYCKEN Till Triomont XS 3/6 liters dubbelspolning Duo vit plast Duo matt krom, plast Duo blank krom, plast Duo vit plast RSK RSK RSK RSK Duo blank krom, plast Duo vit metall, Duo blank krom, metall, Duo rostfri utan logo utan logo RSK RSK RSK RSK A34

36 MEKANISKA VÄGGTRYCKEN Till Triomont XS 6 liters enkelspolning Enkel vit plast Enkel matt krom, plast Enkel blank krom, plast Enkel vit plast RSK RSK RSK RSK Enkel blank krom, plast Enkel vit metall, Enkel blank krom, metall, utan logo utan logo RSK RSK RSK MEKANISKA TOPPTRYCKEN Till Triomont XT 3/6 liters dubbelspolning PNEUMATISK SPOLKNAPP Till Triomont XS och XT 6 liters enkelspolning Duo vit plast Duo blank krom, plast Enkel, rostfri RSK RSK RSK A35

37 PNEUMATISKA VÄGGTRYCKEN Till Triomont XS 3/6 liters dubbelspolning Duo vit plast Duo blank krom, plast Duo vit glas Duo svart glas RSK RSK RSK RSK PNEUMATISKA TOPPTRYCKEN Till Triomont XT 3/6 liters dubbelspolning Duo vit plast Duo blank krom, plast RSK RSK A36

38 FIXTUR FÖR VÄGGHÄNGD WC OCH BIDÉ Fixturen är avsedd för kombination med vägghängd wc-stol med utanpåliggande spolcistern eller wc-skål i kombination med inbyggnadscistern. OBS! passar ej vår vägghängda bidè Fixturen har helgängade fästbultar (M12) justerbara i längd mellan 85 och 115 mm. Bultarnas centrumavstånd kan skiftas mellan 180 och 230 mm och höjd från golv varieras mellan 300 och 460 mm. OBS! Bultarna får inte skruvas ur fixturen efter installation. 5 kg med emballage. Fixturen fästes i golv med lämpliga skruvar. Kontrollera att golvet är plant där fixturen ska infästas. Skruv medföljer inte. Fixtur OBS! Kan inte monteras med Artic bidé A37

39 5598 NAUTIC BIDÉ FÖR VÄGGMONTAGE Nautic 5598 med bidéblandare Nautic. Blandaren ingår inte i leveransen. Måttolerans porslin2 % Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Godkännanden och standarder Produkten följer AMA rekommendationer, SS-EN 36-dimensionering och SS-EN funktion. 18 kg med emballage. Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar. Bultutsprång från färdig vägg ska vara 60 ± 2 mm. Se medföljande installationsanvisning. Alla monteringsdetaljer medföljer med C Kompletterande produkter Fixtur A38

40 5599 NAUTIC BIDÉ FÖR GOLVMONTAGE Nautic 5599 med bidéblandare Nautic. (Blandaren ingår inte i leveransen). Måttolerans porslin2 % Nauticserien är vår senaste och vår bredaste produktserie med modeller som täcker de allra flesta behov. Godkännanden och standarder Produkten följer AMA rekommendationer, SS-EN 35-dimensionering och SS-EN funktion. 24 kg med emballage. mot golv med två skruvar på sidorna. Alternativ montering mot golv med lim. Se medföljande installationsanvisning. Alla monteringsdetaljer medföljer med C A39

41 4100 ARTIC BIDÉ FÖR GOLVMONTAGE Artic 4100 med bidèblandare (Blandaren ingår inte i leveransen). Måttolerans porslin 2% Godkännanden och standarder Produkten följer AMA rekommendationer, SS-EN 35-dimensionering och SS-EN funktion. 29 kg med emballage. mot golv med två skruvar på sidorna. Alternativ montering mot golv med lim. Se medföljande installationsanvisning. Alla monteringsdetaljer medföljer med C A40

42 4130 ARTIC BIDÉ FÖR VÄGGMONTAGE Artic 4130 med bidèblandare (Blandaren ingår inte i leveransen). Måttolerans porslin 2% Godkännanden och standarder Produkten följer AMA rekommendationer, SS-EN 35-dimensionering och SS-EN funktion. 22,5 kg med emballage Monteras på bultar dikt mot vägg. Brickor, packningar och muttrar (M12) medföljer, men inte bultar. Bultutsprång från färdig vägg ska vara 90 ± 2 mm. Se medföljande installationsanvisning. Alla monteringsdetaljer medföljer med C A41

43 7G50 URINAL FÖR VÄGG MED ÖPPEN VATTENANSLUTNING Måttolerans porslin 2% Med öppen vattenanslutning för montage med synlig rördragning. Vattenlås beställs på separat artikelnummer. Urinalen har inte gjuten avloppssil. 14 kg med emballage. Monteras med skruv mot vägg enligt medföljande montageanvisning. Skruv medföljer. ART-nr 7G50 7G vattenlås för vägganslutning vattenlås för golvanslutning anslutningstätning för öppen vattenanslutning Kompletterande produkter Skiljevägg i porslin. A42

44 7G51 URINAL FÖR VÄGG MED DOLD VATTENANSLUTNING Måttolerans porslin 2% Med dold vattenanslutning för montage med dold rördragning. Vattenlås beställs på separat artikelnummer. Urinalen har inte gjuten avloppssil. 14 kg med emballage. Monteras med skruv mot vägg enligt medföljande montageanvisning. Skruv medföljer. ART-nr 7G51 7G vattenlås för vägganslutning vattenlås för golvanslutning anslutningsdetaljer (Metalnippel G15xØ18 och gummitätning) Kompletterande produkter Skiljevägg i porslin A43

45 SKILJEVÄGG TILL URINALER Måttolerans porslin 2% Våra urinaler kan kompletteras med skiljevägg i porslin. 22 kg med emballage. Monteras med skruv i vägg. Komplett monteringssats medföljer varje leverans. ART-nr A44

46 3055 ARMSTÖD MED SITS TILL NAUTIC WC NYHET Armstöd med tillhörande hårdplastsits passar alla Nautic wc-stolar utom väggskål Sitsen levereras med glidstopp. Grepphandtagen är ergonomiskt utformade så att de ska ge bra stöd vid förflyttning till och från toaletten. Handtagen klarar en belastnig av 60 kg per handtag. 8 kg med emballage. Monteras enligt bipackad monteringsanvisning armstöd inklusive hård vit sits Kompletterande produkter Pappershållare A45

47 3055 ARMSTÖD UTAN SITS TILL NAUTIC WC NYHET Armstöd passar alla Nautic wc-stolar utom väggskål Grepphandtagen är ergonomiskt utformade så att de ska ge bra stöd vid förflyttning till och från toaletten. Handtagen klarar en belastnig av 60 kg per handtag. Levereras utan sits. 5 kg med emballage. Monteras enligt bipackad monteringsanvisning armstöd utan sits Kompletterande produkter Komplettera alltid med Caresits. Pappershållare A46

48 3051 ARMSTÖD MED SITS TILL NORDIC WC Armstöd med tillhörande hårdplastsits passar alla Nordic wc-stolar i 23xx-serien med fästhål mm. Grepphandtagen är ergonomiskt utformade så att de ska ge bra stöd vid förflyttning till och från toaletten. Stödet är testat av Hjälpmedelsinstitutet i Sverige och håller för en bruttovikt om 140 kg. 7,5 kg med emballage. 3051, komplett inklusive hård vit sits Kompletterande produkter Caresits i färg. Pappershållare A47

49 CARESITS TILL ARMSTÖD 3055 OCH 3051 NYHET 3 kg med emballage. Monteras enligt bipackad monteringsanvisning. Caresits, vit Caresits, blå Caresits, röd A48

50 3018 PAPPERSHÅLLARE Avsedd för armstöd 3051 och Genom att böja på hållarens ände får man broms på pappersrullen. Böjningen anpassas enkelt efter rullen diameter. Tillverkat i elförzinkat stål. Fästes i grepphandtagen A49

51 1711 ARMSTÖD Armstöd för väggmontage utan stödben. Armstödet är uppfällbart. Djup i uppfällbart läge 185 mm. Ergonomisk ändknopp ger bra grepp vid förflyttning till och från sittande position. Gångjärnet går att justera så att armstödet fälls långsamt. Pappershållare finns som tillbehör. Armatur Stål med Rilsanlack. Rilsan är en pulverlack (termoplastisk polyamid) med mycket goda egenskaper mot rost, stötar, slag, nötning och kemisk påverkan. 3 kg med emballage. Enligt medföljande montageanvisning Kompletterande produkter Pappershållare A50

52 1712 ARMSTÖD Armstöd för väggmontage med stödben. Armstödet är uppfällbart. Djup i uppfällbart läge 140 mm. Ergonomisk ändknopp ger bra grepp vid förflyttning till och från sittande position. Gångjärnet går att justera så att armstödet fälls långsamt. Pappershållare finns som tillbehör. Armatur Stål med Rilsanlack. Rilsan är en pulverlack (termoplastisk polyamid) med mycket goda egenskaper mot rost, stötar, slag, nötning och kemisk påverkan. 4 kg med emballage. Enligt medföljande montageanvisning Kompletterande produkter Pappershållare A51

53 1713 ARMSTÖD HÖJ- OCH SÄNKBART Armstöd för väggmontage med teleskopben. Armstödet är uppfällbart. Djup i uppfällbart läge 145 mm. Ergonomisk ändknopp ger bra grepp vid förflyttning till och från sittande position. Gångjärnet går att justera så att armstödet fälls långsamt. Pappershållare finns som tillbehör. Armatur Stål med Rilsanlack. Rilsan är en pulverlack (termoplastisk polyamid) med mycket goda egenskaper mot rost, stötar, slag, nötning och kemisk påverkan. 5 kg med emballage. Enligt medföljande montageanvisning Kompletterande produkter Pappershållare A52

54 1714 PAPPERSHÅLLARE Pappershållare att fästa i armstöd 1711, 1712 och Armatur Rostfritt stål. 0,2 kg med emballage. Enligt medföljande montageanvisning A53

55 STÖDHANDTAG 1715 OCH 1717 Stödhandtag i ABS-plast. 32 mm diameter med räfflad yta som ger bra grepp även för våta händer. Täckbrickor skyddar skruvskallarna i fästhålen och eliminerar risken att riva sig samt ger ett trevligare utseende. Armatur ABS-plast. 0,25 kg med emballage. Enligt medföljande montageanvisning. 1715, längd 306 mm , längd 612 mm A54

56 A55
