1 Manual för industriport Låg inbyggnadshöjd Installation Drift Service 40 Industri 80 Industri Låg inbyggnadshöjd 1

2 INNEHÅLLSFÖRTECKNING EG-försäkran om överensstämmelse... Viktig information... Portinformation... Verktyg, fästelement... Omfattningsritning... Omfattningsritning... Montering av port... Egenkontroll efter montage... Exempelbilder... Serviceanvisningar

3 EG-FÖRSÄKRAN OM ÖVERENSSTÄMMELSE Vi Krokoms Portfabrik AB med firman Garagecenter Snickerivägen KROKOM Telefon E-post info@krokomsportfabrik.se Organisationsnummer Försäkrar på enbart vårt eget ansvar att följande produkter: Typ av utrustning: Takskjutport för privat bruk Typbeteckning: KROKOM40, KROKOM42, KROKOM60 samt industriport för offentlig miljö där all personal förutsätts vara utbildade på utrustningen KROKOM40, KROKOM42, KROKOM60 och KROKOM80 Som uppfyller kraven i: EN , Europastandarden för portar. Byggproduktförordningen CPR, utgiven Lågspänningsdirektivet LVD 2014/35/EU. EMC-direktivet 2014/30EU. Samt motsvarar kraven i harmoniserande standarder: Svensk Standard SS-EN A1:2011. Boverkets föreskrifter och allmänna råd om hissar och vissa andra motordrivna anordningar. Krokoms Portfabrik AB/GarageCenter Sverige AB har testat alla ovanstående portmodeller hos SP. Rapportnummer 0402-CPD Undantag (gäller ej portar för privat bruk): En port med motor ska besiktigas efter montering. För att Krokoms Portfabrik AB:s CE-märkning ska vara gällande ska antingen porten monteras och besiktigas av oss eller besiktigas av oberoende ackrediterat besiktningsorgan. Det betyder att den färdiga maskinen (port med motor) inte är CE-märkt om något av ovanstående inte är utfört. Om portarna flyttas/demonteras eller på annat sätt byggs om eller åtgärdas upphör Krokoms Portfabrik AB:s CE-märkning och ansvar vid den omedelbara tidpunkten för åtgärden. Om porten inte underhålls enligt våra anvisningar och Boverkets BFS 2012:4 H13 kap 3, kommer vi att bestrida ansvar. Härmed försäkrar undertecknad att direktiv och harmoniserande standarder är tillämpade. KROKOM den 1 jan 2016 GarageCenter Sverige AB Jonas Nord, Verkställande Direktör 3

4 VIKTIG INFORMATION OBS! Viktig information som måste läsas före installation av port: Den här manualen är skriven för utbildade industriportmontörer. Ej för personer under utbildning eller för outbildad personal. Manualen beskriver montering av skenor, fjädrar, portblad och annat som behövs för installation av manuell port. Hänvisningar görs till motor, klämskydd och annan säkerhetsutrustning vilka kan ha egna manualer. Säkerställ att du har tillgång till och är införstådd med dessa dokument innan du påbörjar installationen. Vissa delar kan ha grader och vassa kanter. Du skall därför använda skyddshandskar vid monteringen. Porten är CE-märkt och så är även motorn när sådan förekommer. Tillsammans bildar port och motor en maskin efter installationen. Den färdiga maskinen kan CE-märkas efter komplett installation exakt enligt denna manual, samt godkänd installationsbesiktning. Installationsbesiktning utförs av montör utbildad hos Krokoms Portfabrik AB (om denne monterar porten) eller av oberoende ackrediterat besiktningsorgan. Först efter detta är den sammansatta maskinen CE-godkänd. Vi har ansträngt oss för att göra manualen fulländad men fel kan ändock förekomma. Manualen ska därför inte ses som en fullständigt säker källa till all information och kan inte användas vid en eventuell tvist. Vid alla former av osäkerhet om manualen skall montören omgående kontakta oss, Krokoms Portfabrik AB. Kan vi inte nås får montaget inte fortskrida. Vi utvecklar våra produkter fortlöpande och därför kan vissa bilder vara exempelbilder och inte bilder som exakt visar din del. Besiktningsorgan i urval: Inspecta telefon DEKRA Industrial telefon SMP telefon

5 PORTINFORMATION Den här manualen hör till port med serienummer: Modell: KROKOM40 KROKOM80 Typ av lyftbeslag: Lågbyggd Manövrering: Kedja, snöre, motor, annat: Om porten har motor, typ av klämskydd: Kraftkännande Optiskt Pneumatiskt Ljusridå Annat: Om porten har motor, typ av lyftskydd: Momentskydd i motor Fotoceller på portens insida Övrig utrustning: Installerad hos (namn och adress): Installation utförd den (datum): Installation utförd av (namn): Anteckningar: 5

6 VERKTYG 4 mm 10 mm 13 mm 15 mm 14 mm I förekommande fall behövs även godkänd byggställning, saxlyft eller bomlyft. FÄSTELEMENT 1068B M8 1062M M6 1071B M8 1068M M8 1070B35 M8 1006B M6 1071B M8 M10 M10 M10 6

7 OMFATTNINGSRITNING Överhöjd Viktigt att karmen livar! Viktigt att karmen livar! Dagbredd Överhöjd: KROKOM40 = > 205 mm KROKOM80 = > 245 mm >120 mm vid portöppningen >150 mm inne i lokalen Daghöjd (beställd porthöjd) 7

8 OMFATTNINGSRITNING C X C = H mm H = Daghöjd = beställd porthöjd X = Överhöjd = KROKOM40 = 205 mm, KROKOM80 = 245 mm H 8

9 MONTERING AV PORT 1 De två sidolisterna är något längre än portens dagöppning. Sidolist 2 Sidolist 3 9

10 4 Tips: Ställ bottenbladet i öppningen och märk ut var gavelplåten slutar. Märk ut var väggskenan ska monteras. 88 mm 85 mm 65,5 mm 5 6 Skenorna måste vara i våg! Om golvet är t.ex. 25 mm lägre på ena sidan så flyttar du upp den sidans väggskena lika mycket. 10

11 7 Använd lämplig montageskruv för stål, trä, betong etc B M8 1068M M8 13 mm 1006B M6 10 mm 1062M M6 11

12 B M8 1068M M8 13 mm 12 Det rombiskt formade fästet vrids fast i takskenans yttre spår. 1068M M8 13 mm 12

13 13 Kryssmät takskenorna. = = 14 Skruva fast fästena i taket. 15 Montera bottenlist på nedersta portbladet och kapa av överflödig list jäms med portbladet. 13

14 16 Montera sidogångjärn. Det kan förekomma variationer på gavelplåtar och sidogångjärn vilket kan göra hålbilden inte stämmer. Skruvarna drar utan förborrning. 10 mm hylsa KROKOM80 KROKOM40 17 Ställ in det nedersta portbladet i portöppningen. Obs! Om golvet lutar måste portbladet ställas på mellanlägg och vägas av så att bladet är i våg. Tips: Håll fast portbladet mot väggskenan med en skruvtving så att portbladet inte välter in i lokalen. 18 Montera vajer på bottenkonsol. Vajerbrottsskydd finns som tillval: 15 mm 14

15 19 Smörj alla rullar

16 22 Bottenkonsolens klack måste ligga an mot portbladets aluminiumlist mm hylsa 24 Montera gångjärn med rulle på båda sidor. Rullhållarplattan vänds framåt eller bakåt mot portbladet, beroende på var på porten den sitter, för att få rätt läge på rullen i väggskenan. 16

17 25 Här justeras trycket mot sidolisten och ett visst glapp är att föredra. Om porten justeras så att den är stum mot listen går den trögt och orsakar onödigt slitage mm 1068B M6 M8 1068M M6 M8 27 Montera nästa portblad. 17

18 28 Innan övre delen av alla sidogångjärn skruvas fast, kontollera att inget enskilt portblad rört sig i sidled. Portblad med fönster eller dagsljuspanel kan avvika i bredd. 10 mm Montera alla portblad utom det översta portbladet. 29 Montera topplisten på det översta portbladet. 30 Tips: Lämna 20 mm utstick på varje sida. 18

19 31 Montera det översta portbladet och den översta rullhållaren. 32 Montera det översta portbladets rullhållare med skruv enbart genom de två justeringsspåren och justera sedan rullhållaren. 10 mm 3 mm 33 Skruva fast rullhållaren. 10 mm 19

20 34 Trä i vajer. 35 Montera mittengångjärn. Antal lodräta gångjärnsrader är beroende av portens bredd. En bred port har fler rader. 36 KROKOM40 KROKOM80 Montering av mittengångjärn. Beroende på typ av port vänds gångjärnen olika. 20

21 37 Gångjärnets längre del ska vara vänd uppåt enligt bild. 10 mm hylsa 38 Montera bakre balk. M10 M10 39 Om porten ska förses med motor måste den bakre balken monteras förskjuten i sidled enligt bild. Plats för motor 21

22 40 10 mm 41 På bilden visas axelhållare med fjäderbrottsskydd vilket är tillval. Obs! Fjäderbrottsskydd måste användas på manuell port! 42 Montera lagerhållare/fjäderbrottskydd löst så att de går att skjuta i sidled på balken för justering senare. M10 M10 15 mm 22

23 43 44 Kontrollera att fjäderänden är vänd åt rätt håll enligt bild. Bilden visar höger fjäder, sett från lokalens insida

24 46 Montera lagerhållare löst så att de går att skjuta i sidled på balken för justering senare. M10 M10 15 mm mm 15 Nm Tips: Montera fjädern så att det röda strecket är synligt. Det blir då lättare att räkna varv när fjädern spänns

25 mm 51 När momentet är klart utförs motsvarande moment på vänster sida. Axel, axelhållare, fjäder m.m. 25

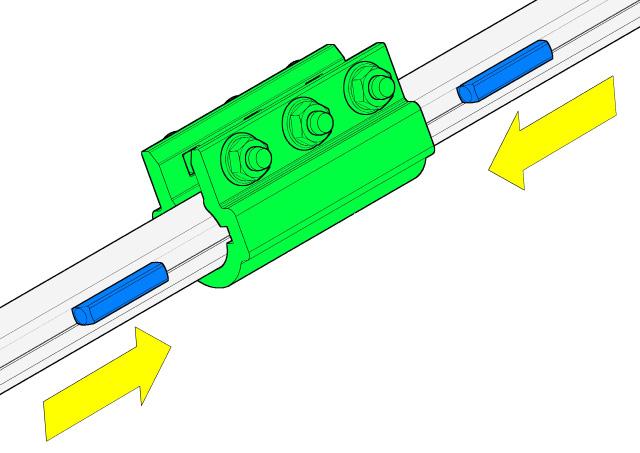

26 mm Nm

27 55 Obs! På en lågbyggd port med bakmonterat fjäderpaket är trummor och fjädrar monterade omvänt mot en port för normal fyfthöjd. Därför är: Höger trumma märkt LH Vänster trumma märkt RH Skjut undan lagerbocken så att du kommer åt att montera krysskilen. 4 mm Lagerbocken justeras ut mot trumman efter att krysskil och vajer är monterade. 27

28 58 4 mm Trä vajern genom trummans hål från utsidan och fixera med låsskruven. Montera vajern på trumman med ca 2 säkerhetsvarv. (Lika många varv på båda trummorna) Obs! Vajerlängden som lindas upp på trummorna måste vara exakt lika på båda sidor, annars finns det risk för ojämn funktion och snedbelastning. Klipp av överflödig vajer. 59 Justera lagerhållaren utåt så att den ligger dikt an mot trumman och dra sedan fast den. 15 mm 60 Fixera axeln med en svetstång så att vajern inte kan rotera av från trumman. 28

29 61 Kontrollera att fjäderänden är vänd åt rätt håll enligt bild. Bild visar höger fjäder sett från lokalens insida, med porten framför dig. 62 Fjäderspänning: Spänn båda fjädrarna exakt lika många varv. Antal varv brukar vara mellan 6 och 14 men ytterligheter kan förekomma. Rätt antal varv har uppnåtts då porten kan balansera i öppningen utan att röra sig varken uppåt eller nedåt

30 mm 30

31 67 Frikoppla fjäderbrottsskydd. 68 Öppna porten och kontrollera att rullarna går fritt och att vajer inte tar i montageskruvar, gavelplåtar eller annat. Lyssna efter missljud! mm 13 mm 31

32 70 Är porten motordriven ska bumpers vara komprimerade och ha ca 2 cm fjäderväg kvar när porten är i helt öppet läge. Obs! Bumpern ska träffa toppbladets rullhållare enligt bild. 71 Först när porten är monterad så här långt kan du installera ev. motor, snöre etc. Ev. motor har egen manual. Obs! Porten får inte tas i bruk innan godkänd installationsbesiktning är genomförd. 32

33 EGENKONTROLL EFTER MONTAGE Portens id-nummer: Portens adress: Kontrollpunkter: Anteckning/avvikelse Sign Golvets lutning i mm: Är väggskenor anpassade för detta? Avstånd mellan hjulskenors insida? Väggskena i lod? Väggskena fastsatt? Alla hål använda? Typ av skruv? Behövs förstärkningsvinkel för vindlast? Når sidolisterna golvet? Sitter takskena fast i väggskena? Sitter takskena i minst två punkter per sida? Antal pendelstöd med snedsträva? Typ av tak? Plåt? Trä? Antal fästpunkter/skruv i tak? Är takskena vågrät eller lutar den? Är skarv mellan takskena och väggskena åtgärdad med tång? Är bumpers (tryckande fjädrar) fastsatta? Möter bumpers nedre rullhållaren på toppbladet? Trycker bumpers för att undvika vajerslack? Är axelhållare fastsatt på balk? Är trummor dikt an mot lagerhållare? Är axel i linje (vägg kan vara sned)? Är axelkoppling åtdragen och har krysskil? Är fjädrar spända lika många varv? Har fjädrar krysskil? Har trummor krysskil? Har port fjäderbrottskydd el. motor med kedja? Har manuell port aktiverat fjäderbrottsskydd (sprint borta)? Är paneler centrerade mellan skenorna (mellanlägg)? Är paneler i våg (även om golvet lutar)? Sitter rullhållare rakt? Går gångjärnens skruvar genom gavelplåt och panelplåt? Är sidogångjärn och mittgångjärn i linje horisontellt? (KROKOM80) Är bottenlist fastsatt i skena (för att undvika vandring)? Är topplist monterad? Är topprullar justerade så toppblad tätar? 33

34 EGENKONTROLL EFTER MONTAGE Kontrollpunkter: Anteckning/avvikelse Sign Antal säkerhetsvarv för vajer på trumma? Är det lika mycket vajer på båda trummorna? Går vajer fritt från väggskenans bultar? Är vajer fastsatt i nedre fästet? Ligger vajer i rätt spår på nedre fästet? Balanserar porten? Har port klämskydd i bottenlist? Typ? Reverserar port då klämskyddet testas? Går port ner på hålldon då klämskydd deaktiveras? Är kraftbegränsning inställd? Antal procent? Är kablage fastsatt i vägg, skena och portblad? Är portmotor betryggande fastsatt? Sitter manöverskåpets nödstopp inom synhåll från port? Stannar port då nödstopp aktiveras? Går spiralkabel fri från vassa kanter? Har manöverskåp handske eller arbetsbrytare? Är gränsläge ställt så att full passagehöjd uppnås? Specialutrustning: Är vajerbrottsskydd aktiverade? (om monterade) Har slaklinjebrytare nödstoppande funktion? Utlöser nödstopp om gångdörr öppnas? Är driftssvärd låst på axel? Är servicemanual tillgänglig/lätt synlig? Är användarmanual tillgänglig/lätt synlig? Är EG-överensstämmelsen tillgänglig/lätt synlig? Är trustar monterade? Är lås monterat? Har låset mikrobrytare med nödstoppande funktion? Finns tilläggsautomatik? (Aerotemper e.dyl.) Fungerar ev. extra fotocell/ljusridå? Är maskinen godkänd enligt Maskindirektivet? Om svaret är JA på alla frågor kan porten CE-märkas. Efter godkänd installationsbesiktning är porten klar att användas. Ort, datum: Namn (textas): Företag: Underskrift: 34

35 EXEMPELBILDER KROKOM80 MED FORCE

36 SERVICEANVISNINGAR Efter installation: Smörj rullarna. Smörj rullarnas lager. Smörj lagren på axeln. Smörj axlarna till rullarna. Smörj gångjärnen. Var 6:e månad (eller max öppningar): Fullständig visuell översyn. Kontrollera och justera balansen i porten. Kontrollera gummitätningar. Smörj enligt installationsanvisning. Rengör paneler och ev. fönster. Var 12:e månad (eller max öppningar): Kontrollera och testa fjädrarnas fastsättning. Kontrollera och justera balansen i porten. Kontrollera vajer. Byt skadade och slitna delar. Kontrollera vajerinfästningar. Kontrollera vajertrummornas fastsättning. Kontrollera att rullarna är hela och löper fritt. Kontrollera gångjärnen. Kontrollera panelerna för repor, bucklor och rost. Kontrollera vajerbrottsskydden. Kontrollera fjäderbrottsskydden. Kontrollera porten manuellt, utan motordrift. Kontrollera panelernas tätningar. Smörj fjädrarna. Smörj enligt installationsanvisning. Var 2 år: Kontrollera axeln för slitage och fastsättning. Efterdra vajertrummorna. Efterdra axelskarven. Efterdra skenornas fastsättning. Efterdra alla rörliga delar. Vid fjäderbrott: Byt fjädrar och fjäderbrottsskydd Vid vajerbrott: Byt vajer, vajerinfästningar och vajerbrottsskydd. Kontrollera/byt skenorna. 36

37 ANTECKNINGAR 37

38 ANTECKNINGAR 38

39 ANTECKNINGAR 39
