1 Monteringsanvisning för Garageport

2 Paketet Färdigt för montering Innehåller: 1. Sektioner inkl. tätningslister 2. Vägg och takskenor 3. Torsionsaxel med Balansfjäder och fallskydd 4. Tillbehörslåda 5. Vinkeljärn för bakre infästning och infästn. av automatik 6. Portautomatik inkl. fjärrkontroll och monteringsanvisning 7. Denna monteringsanvisning

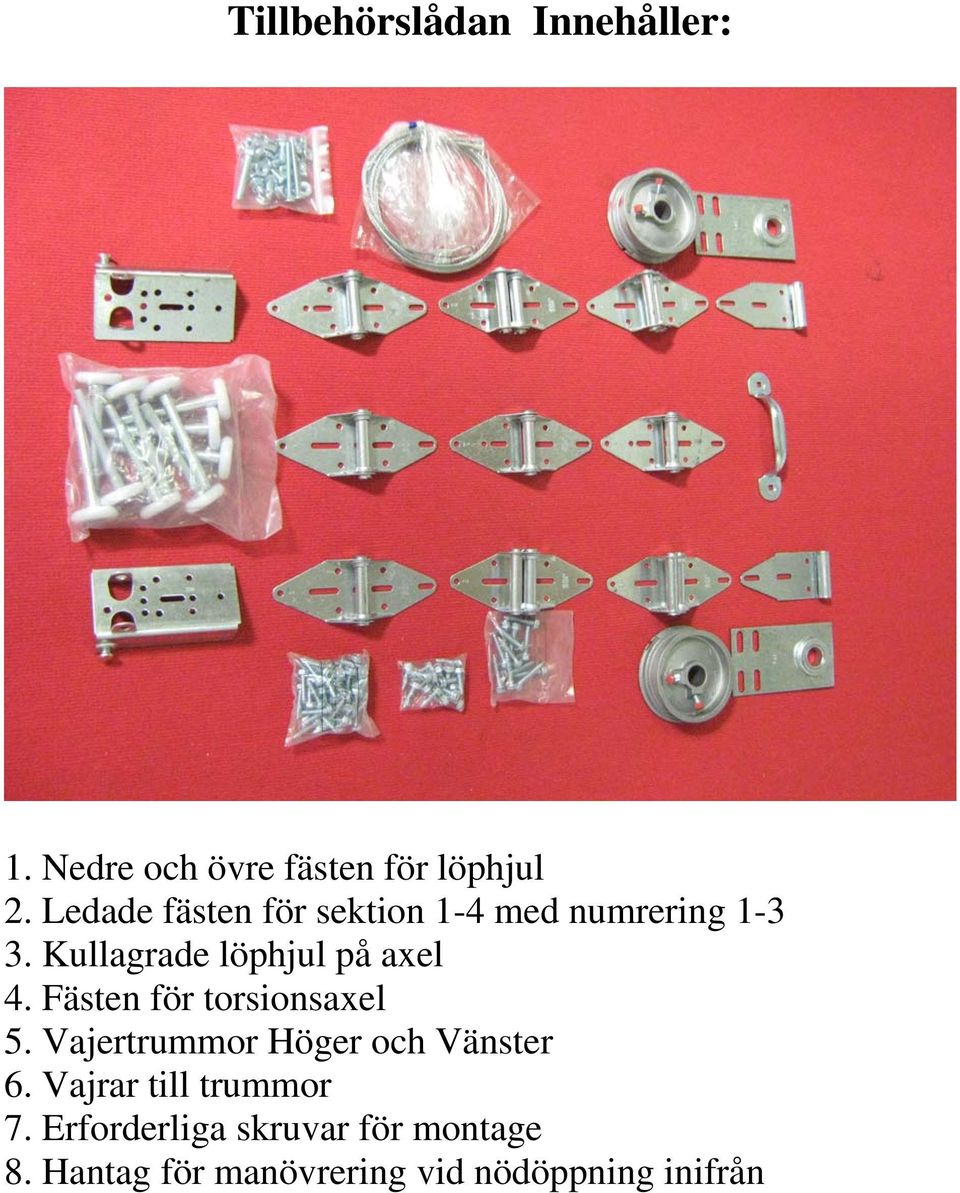

3 Tillbehörslådan Innehåller: 1. Nedre och övre fästen för löphjul 2. Ledade fästen för sektion 1-4 med numrering Kullagrade löphjul på axel 4. Fästen för torsionsaxel 5. Vajertrummor Höger och Vänster 6. Vajrar till trummor 7. Erforderliga skruvar för montage 8. Hantag för manövrering vid nödöppning inifrån

4 Steg 1. Anpassa dagöppning Tillse att dagöppningen/porthålet har rätt mått och att erforderligt utrymme finns. Porthålet/dagöppningen skall optimalt ha samma mått som porten dvs. Bredd och Höjd (t.ex. 2438x1981mm). Tillse sedan att tillräckligt utrymme finns ovan port min. 230mm och på sidor om port min. 150mm. Ett område i djupled som motsvarar portens höjd mm måste även vara fritt enligt tidigare mått. Porthålet/dagöppningen kan ha ett mindre mått på bredden men tänk på att utrymmet på sidorna måste finnas motsvarande detta mått(överlapp). Detta gäller även höjdmåttet men här måste hänsyn tagas både på utrymme och utseendet då den övre sektionen får ett mindre mått i förhållande till övriga sektioner. Utrymmet runt porthål som beskrivits tidigare måste vara absolut i plan samt smygar i vinkel med detta plan.

5 Steg 2. Förbered sektionerna Använd 2 st bockar och placera botten sektionen på bockarna (märkt Bottom #1) kontrollera att du har insidan uppvänd se pil. (denna sektion har den svarta bottenlisten monterad i nedre kant) Placera höger respektive vänster bottenfäste enligt bild. Lätta på plastprofilen så att fästet kommer så långt ned som möjligt, alltså innanför plasten mot plåten. Förskruva nu 2st maskinskruvar utan borrspets i hål enligt bild. Ta bort fästen och skruvar. Förborra nu med samma skruv i överkant av sektionen på respektive sida i förmarkerade försänkning. Höger och vänster sida för fäste no 1. Förborra i mitten på sektionen i överkant vid markeringar med skruv med borrspets montera sedan ett av dom ledade fästena med nummer 1. Det instansade nummret skall alltid vara nedåt.(fäste nummer 1 användes alltid i mitten på sektionerna) Se till att fästet kommer i våg med sektionen för bästa resultat innan åtdragning.

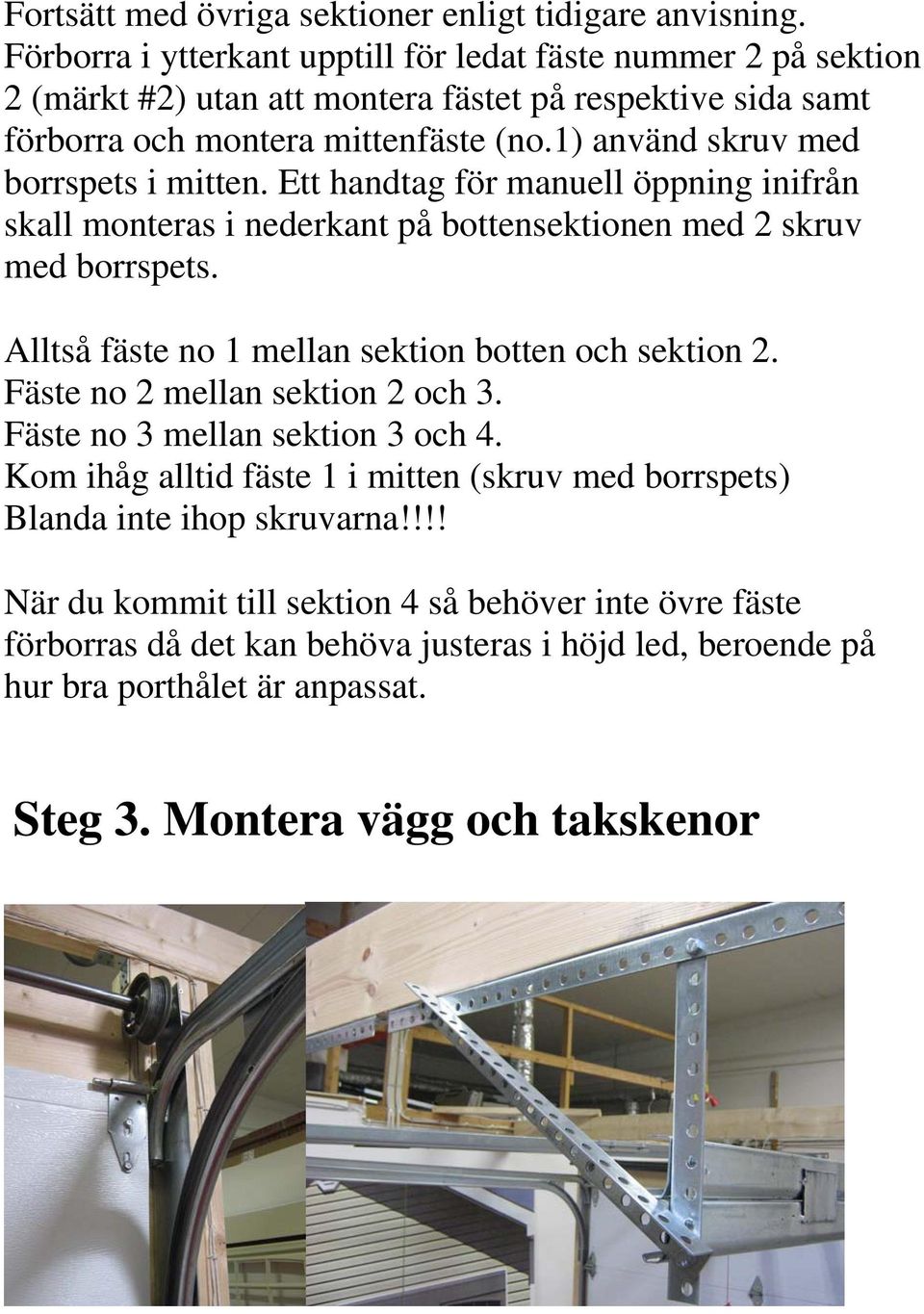

6 Fortsätt med övriga sektioner enligt tidigare anvisning. Förborra i ytterkant upptill för ledat fäste nummer 2 på sektion 2 (märkt #2) utan att montera fästet på respektive sida samt förborra och montera mittenfäste (no.1) använd skruv med borrspets i mitten. Ett handtag för manuell öppning inifrån skall monteras i nederkant på bottensektionen med 2 skruv med borrspets. Alltså fäste no 1 mellan sektion botten och sektion 2. Fäste no 2 mellan sektion 2 och 3. Fäste no 3 mellan sektion 3 och 4. Kom ihåg alltid fäste 1 i mitten (skruv med borrspets) Blanda inte ihop skruvarna!!!! När du kommit till sektion 4 så behöver inte övre fäste förborras då det kan behöva justeras i höjd led, beroende på hur bra porthålet är anpassat. Steg 3. Montera vägg och takskenor

7 Innan du börjar montera vägg och takskenor så måste du ta med dig alla sektionerna in i garaget. Nu kan du montera väggskenorna. Skruva fast höger respektive vänster väggskena 35mm från portbladets bredd. Lägg en distanskloss på 15mm under väggskenan. Så att den kommer upp med detta mått från färdigt golv. Skruva fast skenan med maskinskruv för trä eller med plugg om annat material finnes. (Plugg ingår ej). Tillse att skenorna kommer i våg och lod i förhållande till portbladen eller anpassat porthål. OBS! porten måste alltid sitta i våg och lod för bästa resultat. Nu kan takskenorna monteras (de har två banor) ihop med väggskenorna med erforderliga skruvar. För bästa resultat skall takskenorna monteras lite högre i bakkant ca 2-3 cm. Använd vinkel järn och montera enligt bild. Dra inte åt skruvar då diagonal kan behöva justeras efter montage. När du är nöjd kan dom främre skruvarna dras åt. Steg 4. Montera torsionsaxel med fallskydd och vajertrummor Nu kan torsionsaxeln monteras. Lossa dom röda låsskruvarna på torionsfjädern. Justera längden ifall det är ont om utrymme. Lägg upp axeln ovanpå takskenorna. Placera axeln så att fallskyddet öppnar sig ifrån kugghjulet och så att vajertrummorna kan rulla upp vajrarna från insidan av vägg på trummorna.

8 Mellan vägg och trumma. Se bild nedan. Vänd axel så att detta åstadkommes. Viktigt för att porten skall kunna manövreras och balanseras. När du hittat rätt läge för axeln så för du på vajertrummorna på respektive sida med låsskruvar innåt porthål. (Rödmärkta). Sedan skjuts axelfästen på höger och vänster och fästes i det övre hålen med 2st vagnsbultar. Justera mellanrummet mellan trumma och vägg så att det överenstämmer med fästet för fallskyddet. Skruva fast fallskydd och axelfästen så att axeln sitter i våg och på samma avstånd från vägg. Se till så att fästet/fjädern inte hamnar i vägen för Portautomatiken som helst skall sitta i mitten av porten.lämna vajertrummor och torsionslåsning lösa. Steg 5. Montera sektioner och ledade fästen NU kan sektionerna börja monteras. Se till att du har en svetsklämma och 2 st rundstavar på 12mm (eller annat verktyg som har en diameter på 12mm) använd aldrig skruvmejslar eller verktyg med mindre diameter. Ställ bottensektionen på plats mellan väggskenorna. Kontrollera att sektionen står i våg och att samma utrymme finns mellan sektion och väggskena.montera vajrar på

9 bottenfästena, skjut i ett hjul i axelhålen och för ner fästet med vajern på till position till dom förborrade hålen på respektive sida. Skruva fast fästena med 2 skruvar. Montera och skruva fast ledat fäste no 1 i överkant i dom förborrade hålen se nedan Ställ sektion no 2 på plats och upprepa följande moment alltså i med hjul i det nedre hålet på resp. ledat fäste skruva fast. Upprepa med resten av sektionerna. När du kommit till den övre sektionen så kan det övre fästet monteras så att hjulet ligger an mot den övre takskenan, borra fast fästet men dra ej hårt(kan behöva justeras).

10 När samtliga sektioner är på plats så kan mitten fästen skruvas fast och dom yttre fästena kan dras så att sektionerna ligger an mot varandra med samma mellanrum( se till att den lilla distansen komprimeras mellan sektionerna) När alla fästen är dragna så kan vajrarna föras upp innanför hjulen så att dom löper fritt upp till vajertrummorna. Lägg på vajrarna på trummorna i avsett spår så att dom rullas på från insidan av trumman mellan vägg och trumma. Fixera torsionsaxeln med hjälp av svetsklämman så att den inte kan röra sig medans du balanserar porten med hjälp av fjädern. Steg 6. Balansera porten med torsionsfjädern Nu skall samtliga sektioner vara på plats och i våg och lod. Torsionsaxeln på plats i rätt läge med fjäder och fallskydd ordentligt fastskruvat. Se till att axeln är fixerad med svetsklämman. Nu kan höger vajertrumma spännas och låsas så att vajern är spänd, med dom röda skruvarna. Se till så att trumman ligger an mot axelfästet. Gör motsvarande på vänster trumma, se till så att låsskruvarna står i samma läge = lika långa vajrar på vardera sida. Nu kan torsionsfjädern spännas åt det håll som fallskyddet öppnas, genom att använda verktyg eller rundstav, så många varv som anges på torsionfjäderns etikett TRS. (Ex. 6.7 varv) Viktigt för rätt balans på porten. Efter anspänning låses fjäder på axeln med dom röda låsskruvarna.

11 Nu skall kugghjulet i fallskyddet låsas med 2 insex skruvar och medföljande axel låsskruv. Nu skall porten vara balanserad och gå att öppna lätt. Steg 7. Justera dom bakre fästena samt montera portautomatiken Nu när porten löper lätt så kan dom bakre fästena fixeras och dras åt.

12 Nu kan portautomatiken monteras ihop enligt anvisning. Fästet för automatiken skall monteras i mitten på den översta sektionen enligt nedan. Infästning av automatiken skall ske så nära torsionsaxeln som möjligt utan att den har kontakt. (För att hålla ner byggmåttet) Vinkeljärn kan användas om medföljande fästen inte är tillräckliga. Programmering av portautomatiken hänvisas till installationsanvisning för automatik. Steg 8. Montera den dubbelbladiga tätningslisten i portens smygar Till sist och innan portautomatiken programmeras så skall tätningslisterna monteras i porthålets smyg ca. 13mm från porten så att porten kan manövreras lätt och smidigt.

13 Börja med topp listen kapa till rätt bredd, snäpp på täcklock(fästskruvar ingår ej). Montera sedan sidolisterna kapa till rätt längd. Var noga så får du en mycket tät garageport. Ett tips är att gera sidolisternas gummi 45 grader för att få optimal täthet. Snäpp på täcklock även på sidolisterna. Smörj med ett teflonbaserat medel (finns på Biltema) PTFE på listerna så kommer dom att hålla tätt i evigheter. På fjäder skenor och hjul kan Litium fett användas (Biltema igen) ett par ggr. Per år. Tvättar du sedan porten och gör regelbundet underhåll så kommer du inte bara att erhålla garanti utan även ha en mycket fin port i många år. Behöver du hjälp med montering och service så kontaktar du en GARAGA återförsäljare eller portcenter så hjälper vi dig gärna. Skandinavisk Port Center Bronsyxegatan 9b Malmö / info@garaga.se

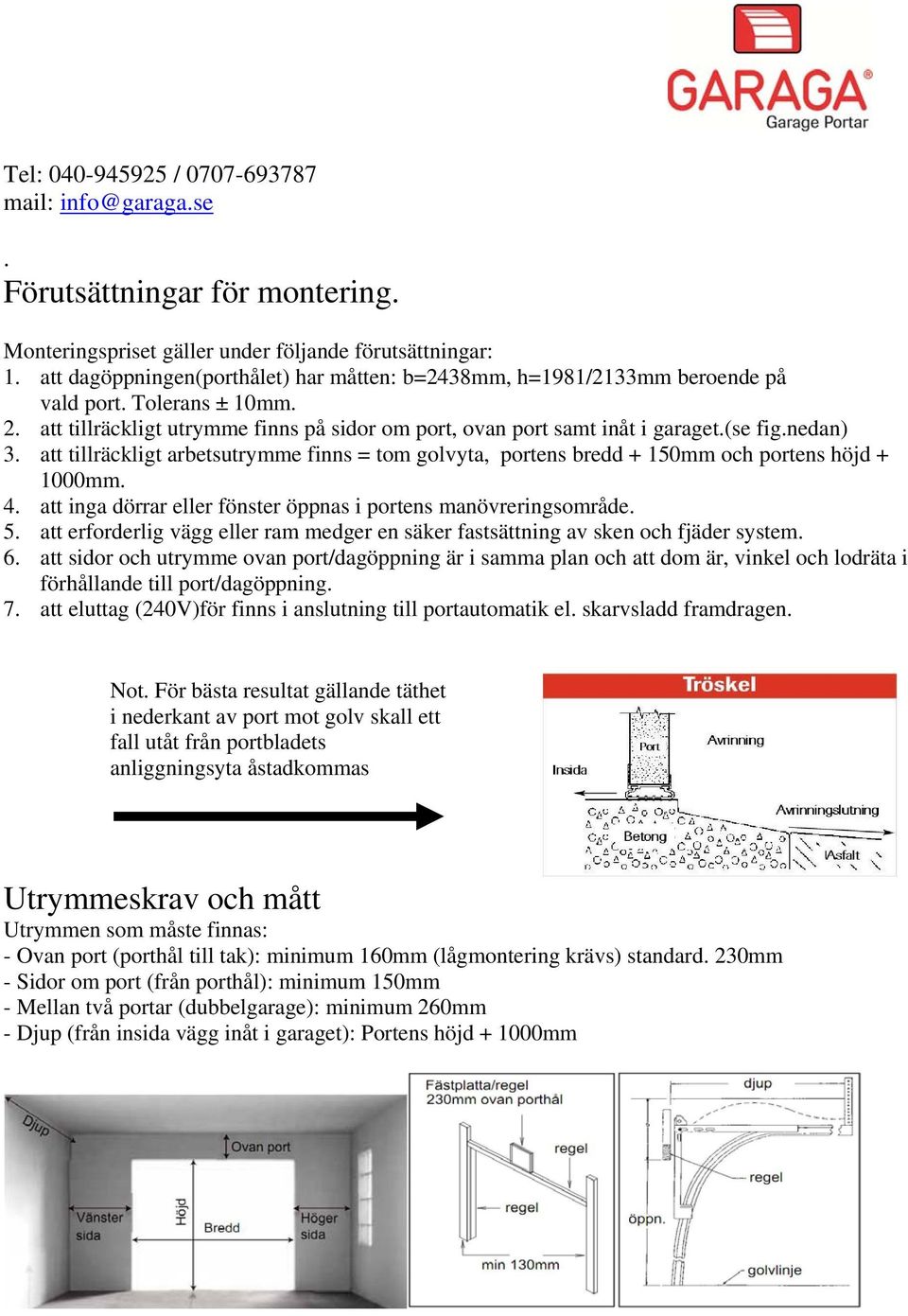

14 Tel: / mail: info@garaga.se. Förutsättningar för montering. Monteringspriset gäller under följande förutsättningar: 1. att dagöppningen(porthålet) har måtten: b=2438mm, h=1981/2133mm beroende på vald port. Tolerans ± 10mm. 2. att tillräckligt utrymme finns på sidor om port, ovan port samt inåt i garaget.(se fig.nedan) 3. att tillräckligt arbetsutrymme finns = tom golvyta, portens bredd + 150mm och portens höjd mm. 4. att inga dörrar eller fönster öppnas i portens manövreringsområde. 5. att erforderlig vägg eller ram medger en säker fastsättning av sken och fjäder system. 6. att sidor och utrymme ovan port/dagöppning är i samma plan och att dom är, vinkel och lodräta i förhållande till port/dagöppning. 7. att eluttag (240V)för finns i anslutning till portautomatik el. skarvsladd framdragen. Not. För bästa resultat gällande täthet i nederkant av port mot golv skall ett fall utåt från portbladets anliggningsyta åstadkommas Utrymmeskrav och mått Utrymmen som måste finnas: - Ovan port (porthål till tak): minimum 160mm (lågmontering krävs) standard. 230mm - Sidor om port (från porthål): minimum 150mm - Mellan två portar (dubbelgarage): minimum 260mm - Djup (från insida vägg inåt i garaget): Portens höjd mm

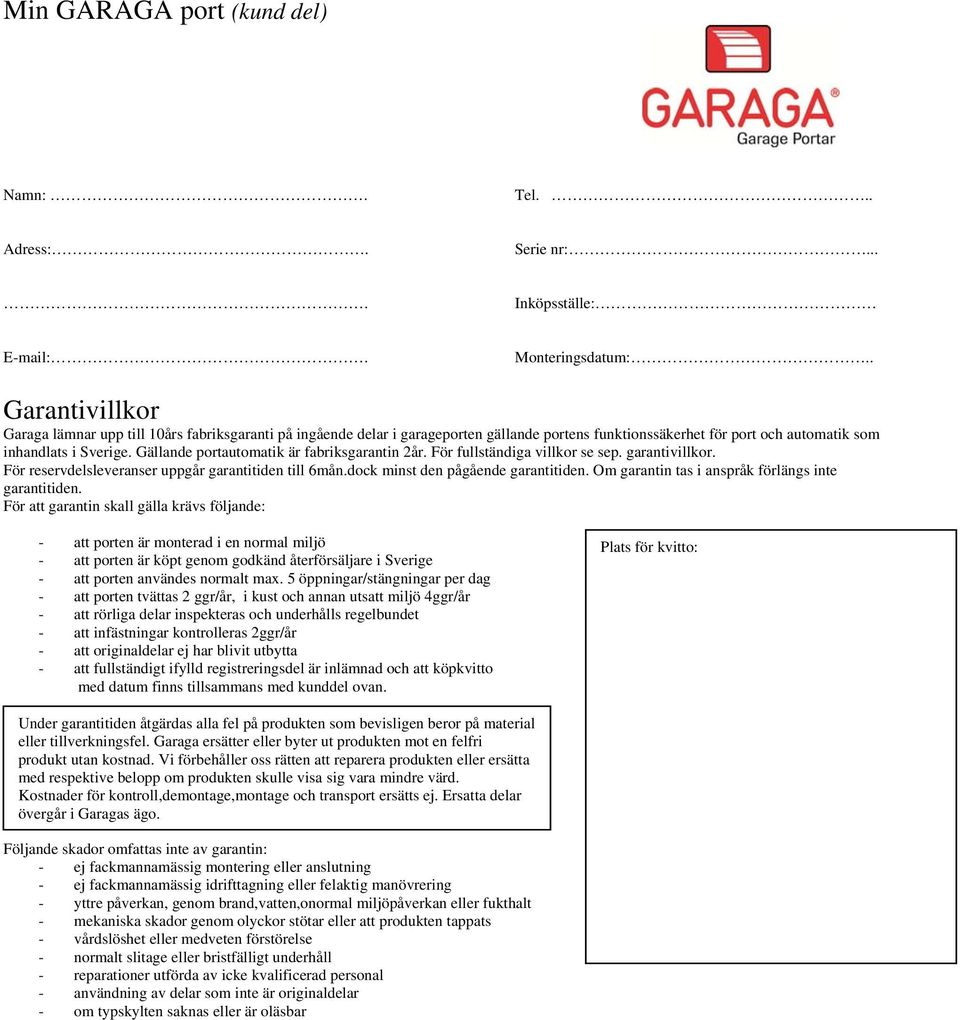

15 Min GARAGA port (kund del) Namn:. Tel... Adress:. Serie nr:.... Inköpsställe: . Monteringsdatum:.. Garantivillkor Garaga lämnar upp till 10års fabriksgaranti på ingående delar i garageporten gällande portens funktionssäkerhet för port och automatik som inhandlats i Sverige. Gällande portautomatik är fabriksgarantin 2år. För fullständiga villkor se sep. garantivillkor. För reservdelsleveranser uppgår garantitiden till 6mån.dock minst den pågående garantitiden. Om garantin tas i anspråk förlängs inte garantitiden. För att garantin skall gälla krävs följande: - att porten är monterad i en normal miljö Plats för kvitto: - att porten är köpt genom godkänd återförsäljare i Sverige - att porten användes normalt max. 5 öppningar/stängningar per dag - att porten tvättas 2 ggr/år, i kust och annan utsatt miljö 4ggr/år - att rörliga delar inspekteras och underhålls regelbundet - att infästningar kontrolleras 2ggr/år - att originaldelar ej har blivit utbytta - att fullständigt ifylld registreringsdel är inlämnad och att köpkvitto med datum finns tillsammans med kunddel ovan. Under garantitiden åtgärdas alla fel på produkten som bevisligen beror på material eller tillverkningsfel. Garaga ersätter eller byter ut produkten mot en felfri produkt utan kostnad. Vi förbehåller oss rätten att reparera produkten eller ersätta med respektive belopp om produkten skulle visa sig vara mindre värd. Kostnader för kontroll,demontage,montage och transport ersätts ej. Ersatta delar övergår i Garagas ägo. Följande skador omfattas inte av garantin: - ej fackmannamässig montering eller anslutning - ej fackmannamässig idrifttagning eller felaktig manövrering - yttre påverkan, genom brand,vatten,onormal miljöpåverkan eller fukthalt - mekaniska skador genom olyckor stötar eller att produkten tappats - vårdslöshet eller medveten förstörelse - normalt slitage eller bristfälligt underhåll - reparationer utförda av icke kvalificerad personal - användning av delar som inte är originaldelar - om typskylten saknas eller är oläsbar
