VÄRLDSLEDANDE INOM TRÅDLÖS INSTRUMENTERING. Trådlöst Bättre prestanda större frihet

Transkript

1 VÄRLDSLEDANDE INOM TRÅDLÖS INSTRUMENTERING Trådlöst Bättre prestanda större frihet Racing Cruising Motorbåtar Jollar

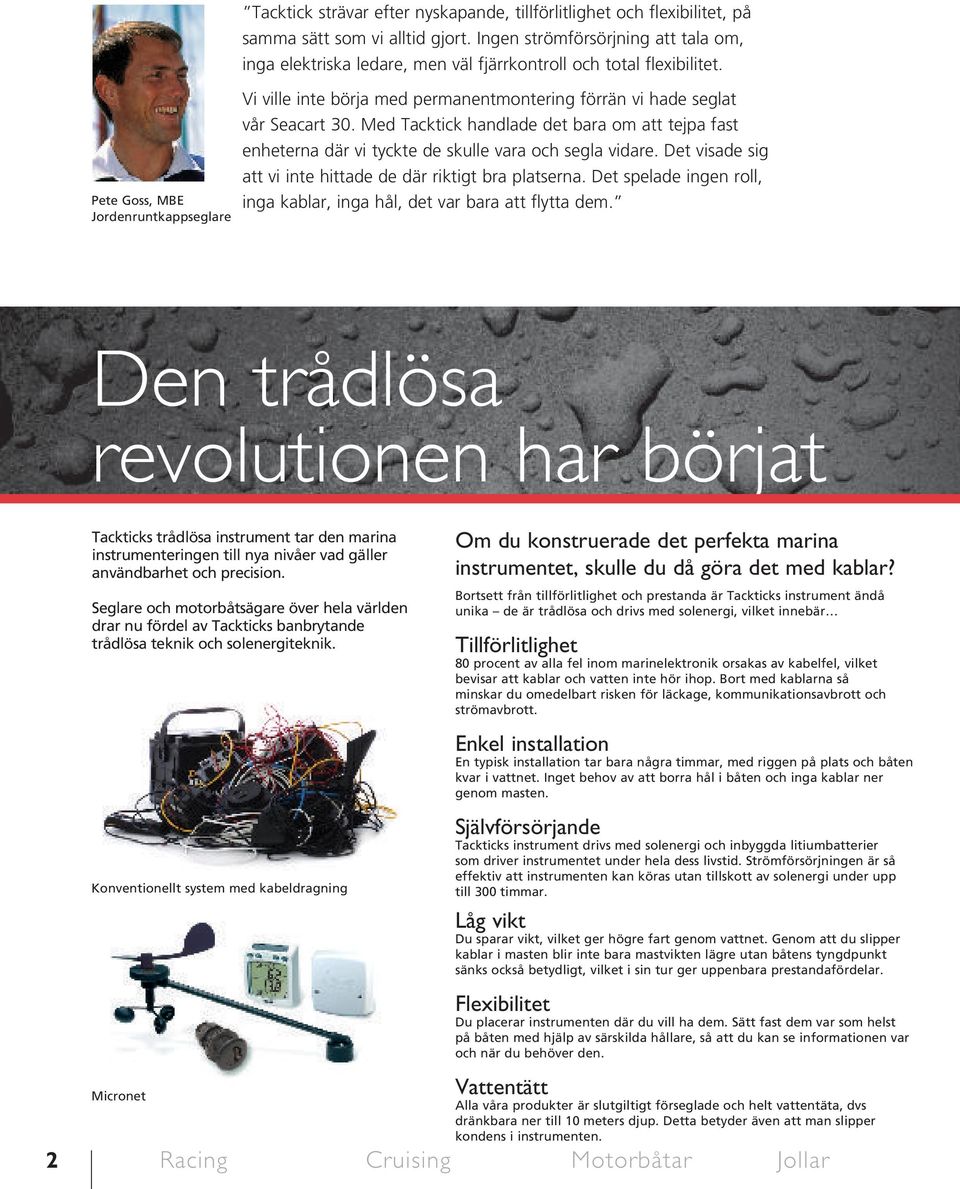

2 Tacktick strävar efter nyskapande, tillförlitlighet och flexibilitet, på samma sätt som vi alltid gjort. Ingen strömförsörjning att tala om, inga elektriska ledare, men väl fjärrkontroll och total flexibilitet. Pete Goss, MBE Jordenruntkappseglare Vi ville inte börja med permanentmontering förrän vi hade seglat vår Seacart 30. Med Tacktick handlade det bara om att tejpa fast enheterna där vi tyckte de skulle vara och segla vidare. Det visade sig att vi inte hittade de där riktigt bra platserna. Det spelade ingen roll, inga kablar, inga hål, det var bara att flytta dem. Den trådlösa revolutionen har börjat Tackticks trådlösa instrument tar den marina instrumenteringen till nya nivåer vad gäller användbarhet och precision. Seglare och motorbåtsägare över hela världen drar nu fördel av Tackticks banbrytande trådlösa teknik och solenergiteknik. Konventionellt system med kabeldragning Micronet Om du konstruerade det perfekta marina instrumentet, skulle du då göra det med kablar? Bortsett från tillförlitlighet och prestanda är Tackticks instrument ändå unika de är trådlösa och drivs med solenergi, vilket innebär Tillförlitlighet 80 procent av alla fel inom marinelektronik orsakas av kabelfel, vilket bevisar att kablar och vatten inte hör ihop. Bort med kablarna så minskar du omedelbart risken för läckage, kommunikationsavbrott och strömavbrott. Enkel installation En typisk installation tar bara några timmar, med riggen på plats och båten kvar i vattnet. Inget behov av att borra hål i båten och inga kablar ner genom masten. Självförsörjande Tackticks instrument drivs med solenergi och inbyggda litiumbatterier som driver instrumentet under hela dess livstid. Strömförsörjningen är så effektiv att instrumenten kan köras utan tillskott av solenergi under upp till 300 timmar. Låg vikt Du sparar vikt, vilket ger högre fart genom vattnet. Genom att du slipper kablar i masten blir inte bara mastvikten lägre utan båtens tyngdpunkt sänks också betydligt, vilket i sin tur ger uppenbara prestandafördelar. Flexibilitet Du placerar instrumenten där du vill ha dem. Sätt fast dem var som helst på båten med hjälp av särskilda hållare, så att du kan se informationen var och när du behöver den. Vattentätt Alla våra produkter är slutgiltigt förseglade och helt vattentäta, dvs dränkbara ner till 10 meters djup. Detta betyder även att man slipper kondens i instrumenten. Racing Cruising Motorbåtar Jollar

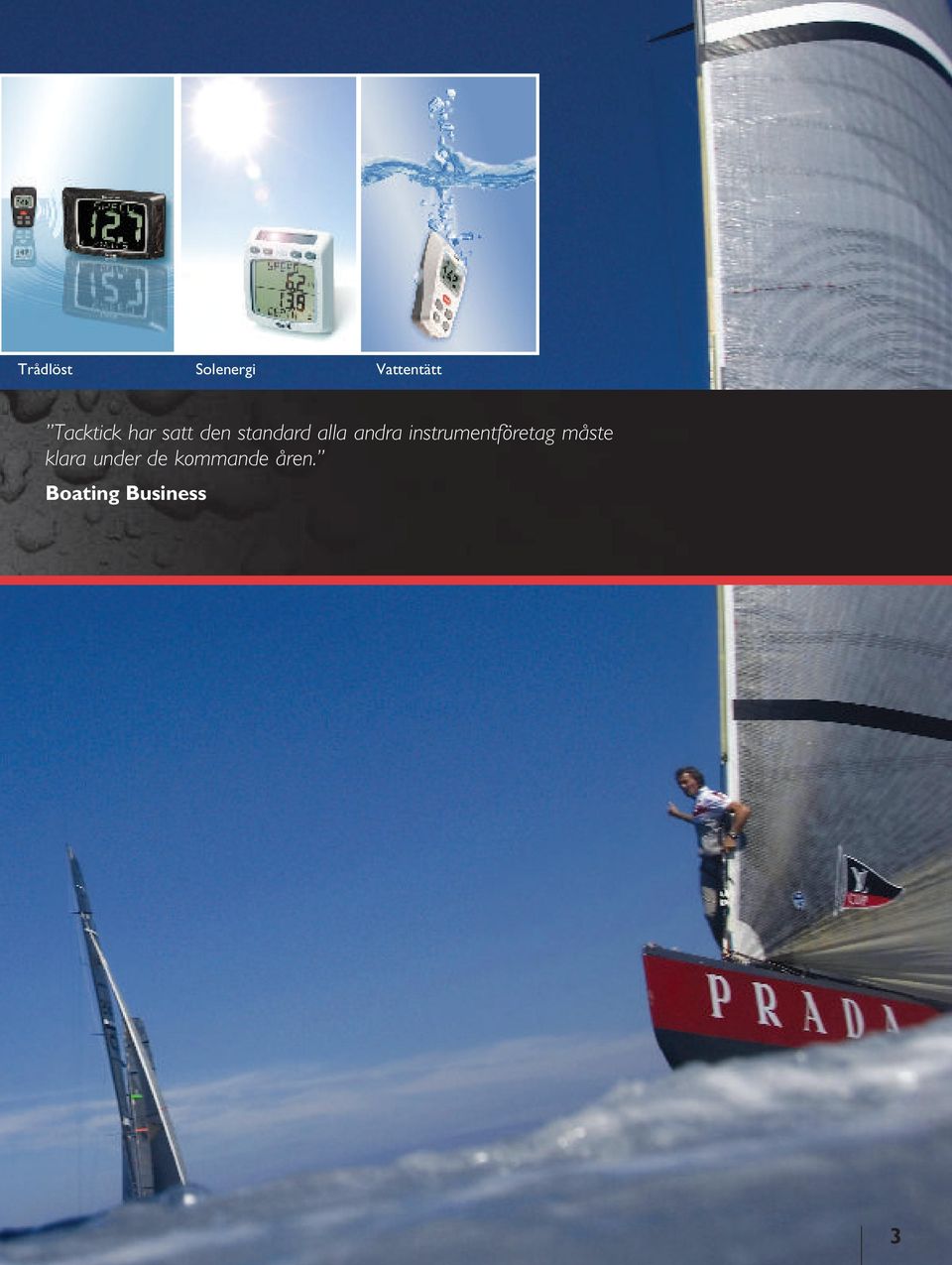

3 Trådlöst Solenergi Vattentätt Tacktick har satt den standard alla andra instrumentföretag måste klara under de kommande åren. Boating Business

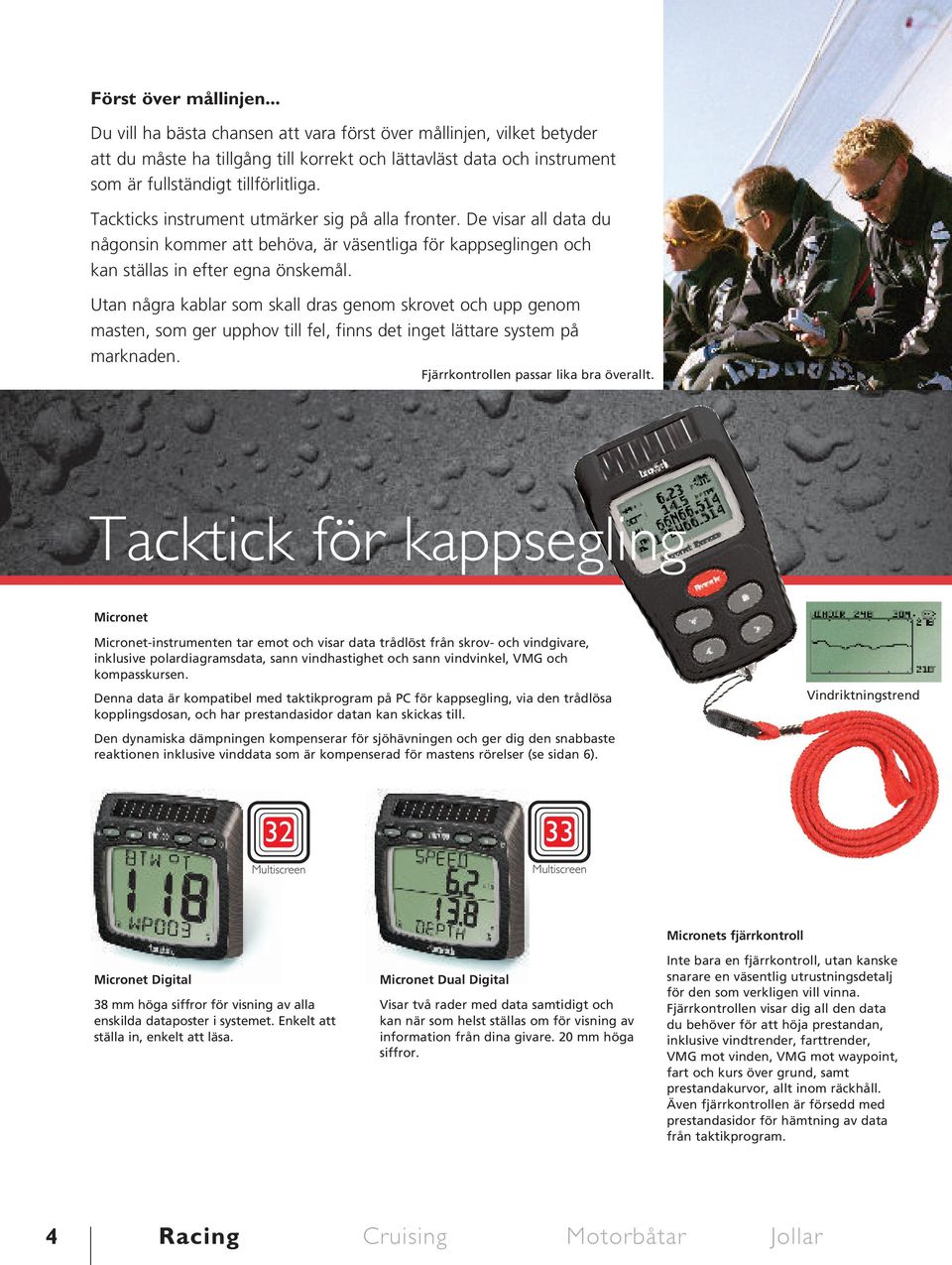

4 Först över mållinjen... Du vill ha bästa chansen att vara först över mållinjen, vilket betyder att du måste ha tillgång till korrekt och lättavläst data och instrument som är fullständigt tillförlitliga. Tackticks instrument utmärker sig på alla fronter. De visar all data du någonsin kommer att behöva, är väsentliga för kappseglingen och kan ställas in efter egna önskemål. Utan några kablar som skall dras genom skrovet och upp genom masten, som ger upphov till fel, finns det inget lättare system på marknaden. Fjärrkontrollen passar lika bra överallt. Tacktick för kappsegling Micronet Micronet-instrumenten tar emot och visar data trådlöst från skrov- och vindgivare, inklusive polardiagramsdata, sann vindhastighet och sann vindvinkel, VMG och kompasskursen. Denna data är kompatibel med taktikprogram på PC för kappsegling, via den trådlösa kopplingsdosan, och har prestandasidor datan kan skickas till. Vindriktningstrend Den dynamiska dämpningen kompenserar för sjöhävningen och ger dig den snabbaste reaktionen inklusive vinddata som är kompenserad för mastens rörelser (se sidan 6) Micronets fjärrkontroll Micronet Digital 38 mm höga siffror för visning av alla enskilda dataposter i systemet. Enkelt att ställa in, enkelt att läsa. Micronet Dual Digital Visar två rader med data samtidigt och kan när som helst ställas om för visning av information från dina givare. 20 mm höga siffror. Inte bara en fjärrkontroll, utan kanske snarare en väsentlig utrustningsdetalj för den som verkligen vill vinna. Fjärrkontrollen visar dig all den data du behöver för att höja prestandan, inklusive vindtrender, farttrender, VMG mot vinden, VMG mot waypoint, fart och kurs över grund, samt prestandakurvor, allt inom räckhåll. Även fjärrkontrollen är försedd med prestandasidor för hämtning av data från taktikprogram. Racing Cruising Motorbåtar Jollar

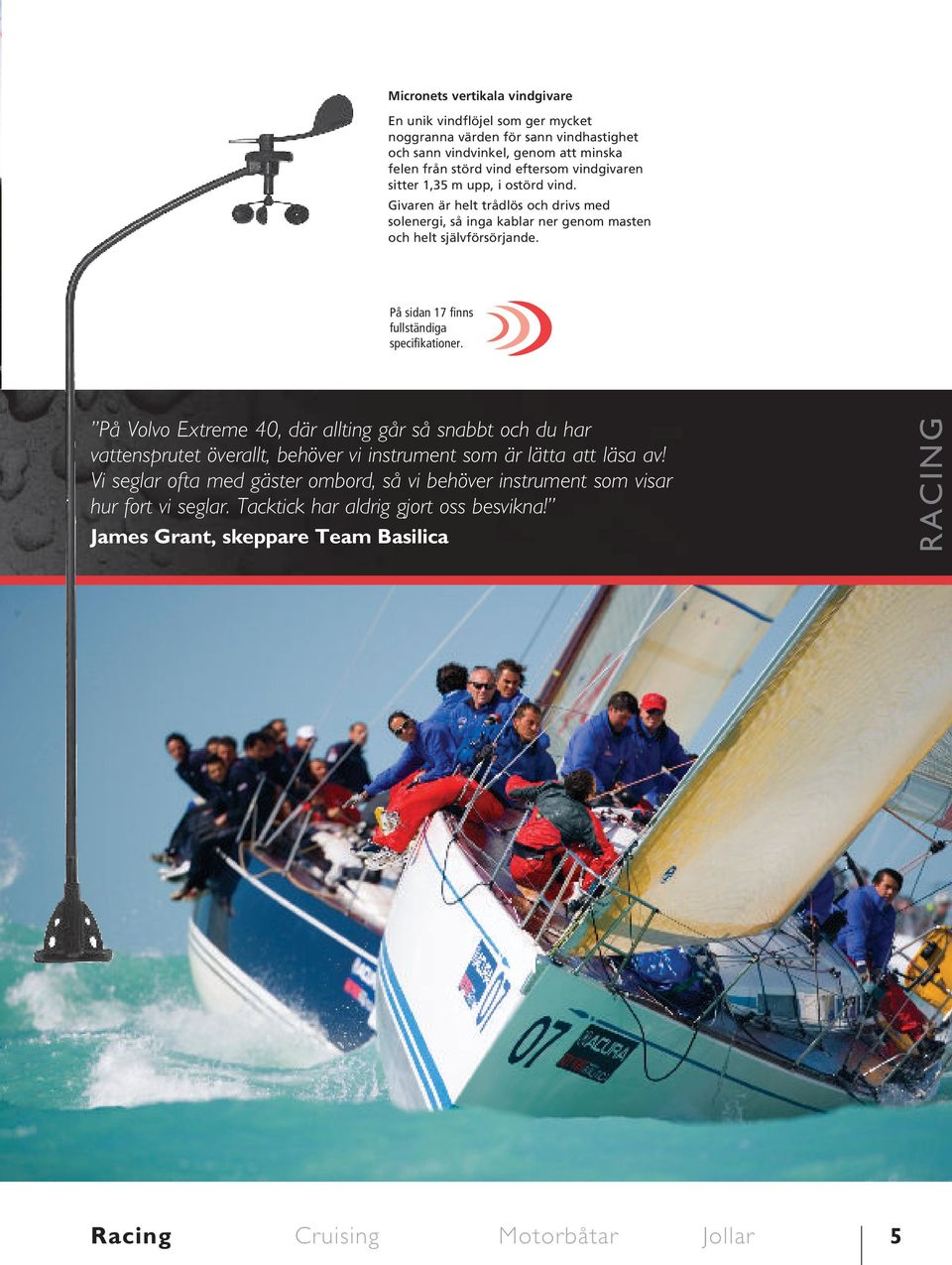

5 Micronets vertikala vindgivare En unik vindflöjel som ger mycket noggranna värden för sann vindhastighet och sann vindvinkel, genom att minska felen från störd vind eftersom vindgivaren sitter 1,35 m upp, i ostörd vind. Givaren är helt trådlös och drivs med solenergi, så inga kablar ner genom masten och helt självförsörjande. På sidan 17 finns fullständiga specifikationer. På Volvo Extreme 40, där allting går så snabbt och du har vattensprutet överallt, behöver vi instrument som är lätta att läsa av! Vi seglar ofta med gäster ombord, så vi behöver instrument som visar hur fort vi seglar. Tacktick har aldrig gjort oss besvikna! James Grant, skeppare Team Basilica RACING Racing Cruising Motorbåtar Jollar

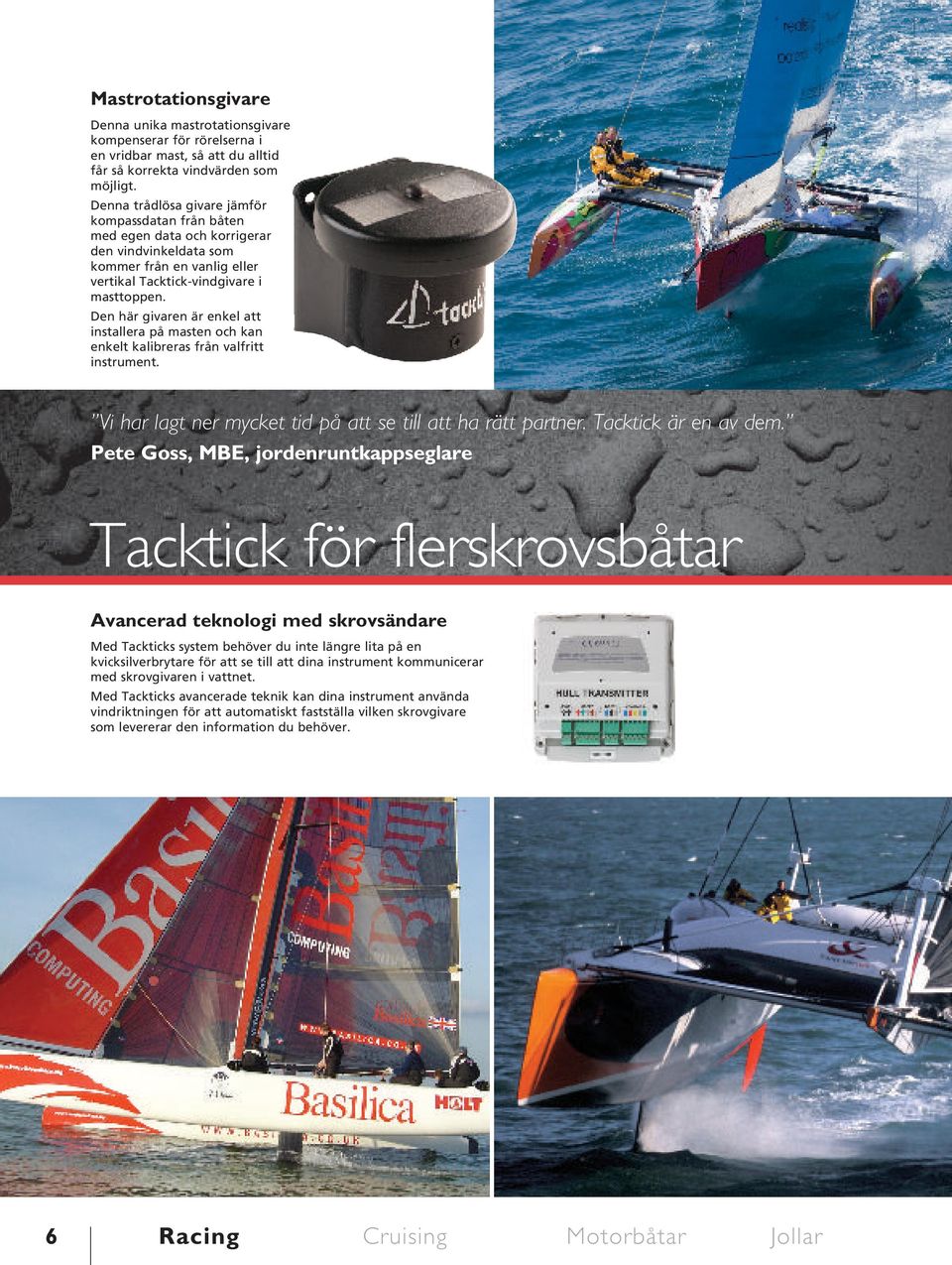

6 Mastrotationsgivare Denna unika mastrotationsgivare kompenserar för rörelserna i en vridbar mast, så att du alltid får så korrekta vindvärden som möjligt. Denna trådlösa givare jämför kompassdatan från båten med egen data och korrigerar den vindvinkeldata som kommer från en vanlig eller vertikal Tacktick-vindgivare i masttoppen. Den här givaren är enkel att installera på masten och kan enkelt kalibreras från valfritt instrument. Vi har lagt ner mycket tid på att se till att ha rätt partner. Tacktick är en av dem. Pete Goss, MBE, jordenruntkappseglare Tacktick för flerskrovsbåtar Avancerad teknologi med skrovsändare Med Tackticks system behöver du inte längre lita på en kvicksilverbrytare för att se till att dina instrument kommunicerar med skrovgivaren i vattnet. Med Tackticks avancerade teknik kan dina instrument använda vindriktningen för att automatiskt fastställa vilken skrovgivare som levererar den information du behöver. Racing Cruising Motorbåtar Jollar

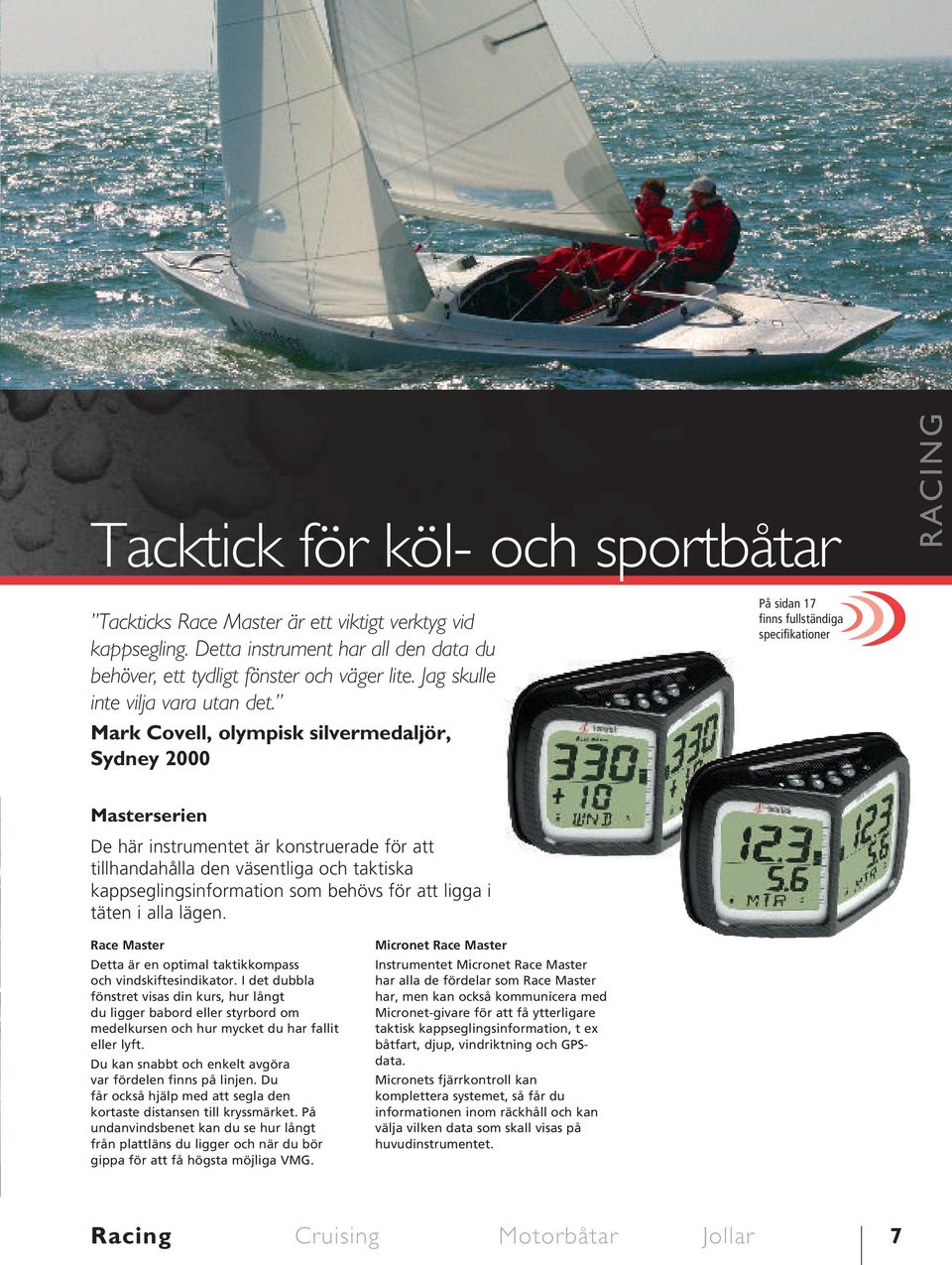

7 Tacktick för köl- och sportbåtar RACING Tackticks Race Master är ett viktigt verktyg vid kappsegling. Detta instrument har all den data du behöver, ett tydligt fönster och väger lite. Jag skulle inte vilja vara utan det. Mark Covell, olympisk silvermedaljör, Sydney 2000 På sidan 17 finns fullständiga specifikationer Masterserien De här instrumentet är konstruerade för att tillhandahålla den väsentliga och taktiska kappseglingsinformation som behövs för att ligga i täten i alla lägen. Race Master Detta är en optimal taktikkompass och vindskiftesindikator. I det dubbla fönstret visas din kurs, hur långt du ligger babord eller styrbord om medelkursen och hur mycket du har fallit eller lyft. Du kan snabbt och enkelt avgöra var fördelen finns på linjen. Du får också hjälp med att segla den kortaste distansen till kryssmärket. På undanvindsbenet kan du se hur långt från plattläns du ligger och när du bör gippa för att få högsta möjliga VMG. Micronet Race Master Instrumentet Micronet Race Master har alla de fördelar som Race Master har, men kan också kommunicera med Micronet-givare för att få ytterligare taktisk kappseglingsinformation, t ex båtfart, djup, vindriktning och GPSdata. Micronets fjärrkontroll kan komplettera systemet, så får du informationen inom räckhåll och kan välja vilken data som skall visas på huvudinstrumentet. Racing Cruising Motorbåtar Jollar

8 Njutning till havs skulle inte vilja vara någon annanstans Kom ihåg att din trygghet är beroende av att du har korrekt och synlig data till hands. Tacktick-produkterna ger dig allt detta i ett system konstruerat för fullständig flexibilitet. Enkelt att installera (ett par timmar bör räcka för att installera en vindgivare, skrovgivare och alla instrumenten) utan hålborrning och inga kablar att dra ner genom masten. Eftersom kablar är orsaken till 80 procent av felen i trådsammankopplade instrument, innebär Tackticks trådlösa instrument också total tillförlitlighet. Tacktick för semesterseglaren Micronet Micronet-instrumenten tar emot och visar sådan data som fart, djup, vind, fart över grund och XTE, trålöst från Micronet-givarna Instrumenten är trådlösa och kan därför placeras var helst du behöver dem ombord och tas loss för att säkert låsas in när de inte används. Micronet Digital 38 mm höga siffror för visning av alla enskilda dataposter i systemet. Enkelt att ställa in, enkelt att läsa. Micronet Dual Digital Visar två rader med data samtidigt och kan när som helst ställas om för visning av information från dina givare. 20 mm höga siffror. Analoga instrument nere i båten Digitala instrument lucka till ankarbox Flera instrument vid styrplatsen Racing Cruising Motorbåtar Jollar

9 Tidigare har skadade mastkablar hindrat oss från att montera vindinstrument på de flesta av våra båtar. Monteringen var ett omfattande arbete med 600 master att dra kabel i. Tackticks instrument behöver inga kablar, varför man löser underhållet och installationsarbetet på samma gång. Det var ett lätt val att välja Tacktick. Sunsail Cruising Micronet vindgivare Denna robusta och mycket noggranna trådlösa vindgivare skickar data från masttoppen trådlöst till dina instrument. Givaren är fullständigt kabelfri och drivs av solenergi, varför inga kablar behöver dras i masten och givaren blir helt självförsörjande. På sidan 17 finns fullständiga specifikationer Micronet Analogue Detta är ett unikt multiinstrument för visning av vind och kurs, som kombinerar ovanligt tydliga analoga och digitala format. Siffrorna i instrumentet är hela 14 mm höga. På sidan 16 finns fullständiga specifikationer Racing Cruising Motorbåtar Jollar

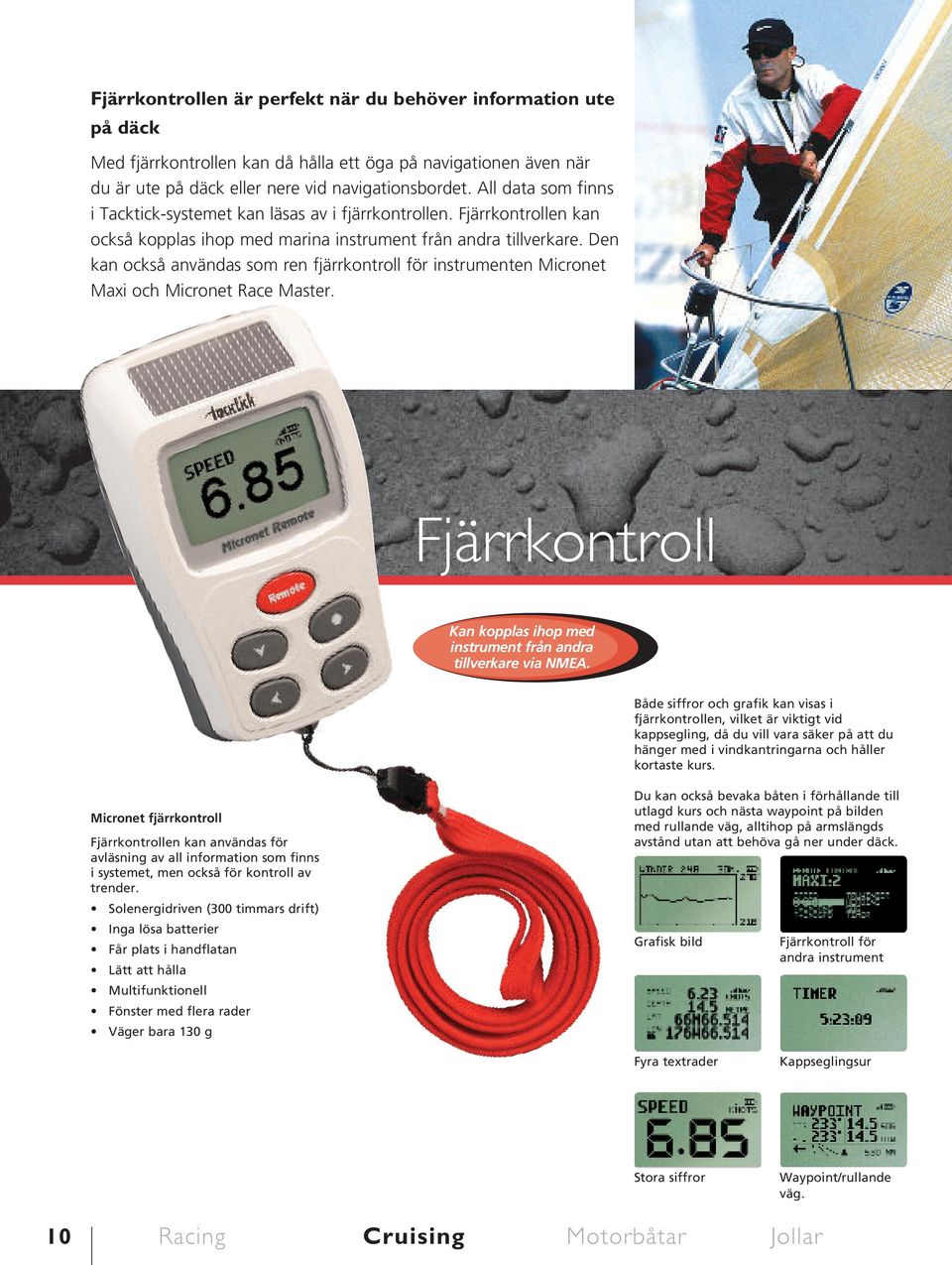

10 Fjärrkontrollen är perfekt när du behöver information ute på däck Med fjärrkontrollen kan då hålla ett öga på navigationen även när du är ute på däck eller nere vid navigationsbordet. All data som finns i Tacktick-systemet kan läsas av i fjärrkontrollen. Fjärrkontrollen kan också kopplas ihop med marina instrument från andra tillverkare. Den kan också användas som ren fjärrkontroll för instrumenten Micronet Maxi och Micronet Race Master. Fjärrkontroll Kan kopplas ihop med instrument från andra tillverkare via NMEA. Både siffror och grafik kan visas i fjärrkontrollen, vilket är viktigt vid kappsegling, då du vill vara säker på att du hänger med i vindkantringarna och håller kortaste kurs. Micronet fjärrkontroll Fjärrkontrollen kan användas för avläsning av all information som finns i systemet, men också för kontroll av trender. Solenergidriven (300 timmars drift) Inga lösa batterier Får plats i handflatan Lätt att hålla Multifunktionell Fönster med flera rader Väger bara 130 g Du kan också bevaka båten i förhållande till utlagd kurs och nästa waypoint på bilden med rullande väg, alltihop på armslängds avstånd utan att behöva gå ner under däck. Grafisk bild Fjärrkontroll för andra instrument Fyra textrader Kappseglingsur Stora siffror Waypoint/rullande väg. 10 Racing Cruising Motorbåtar Jollar

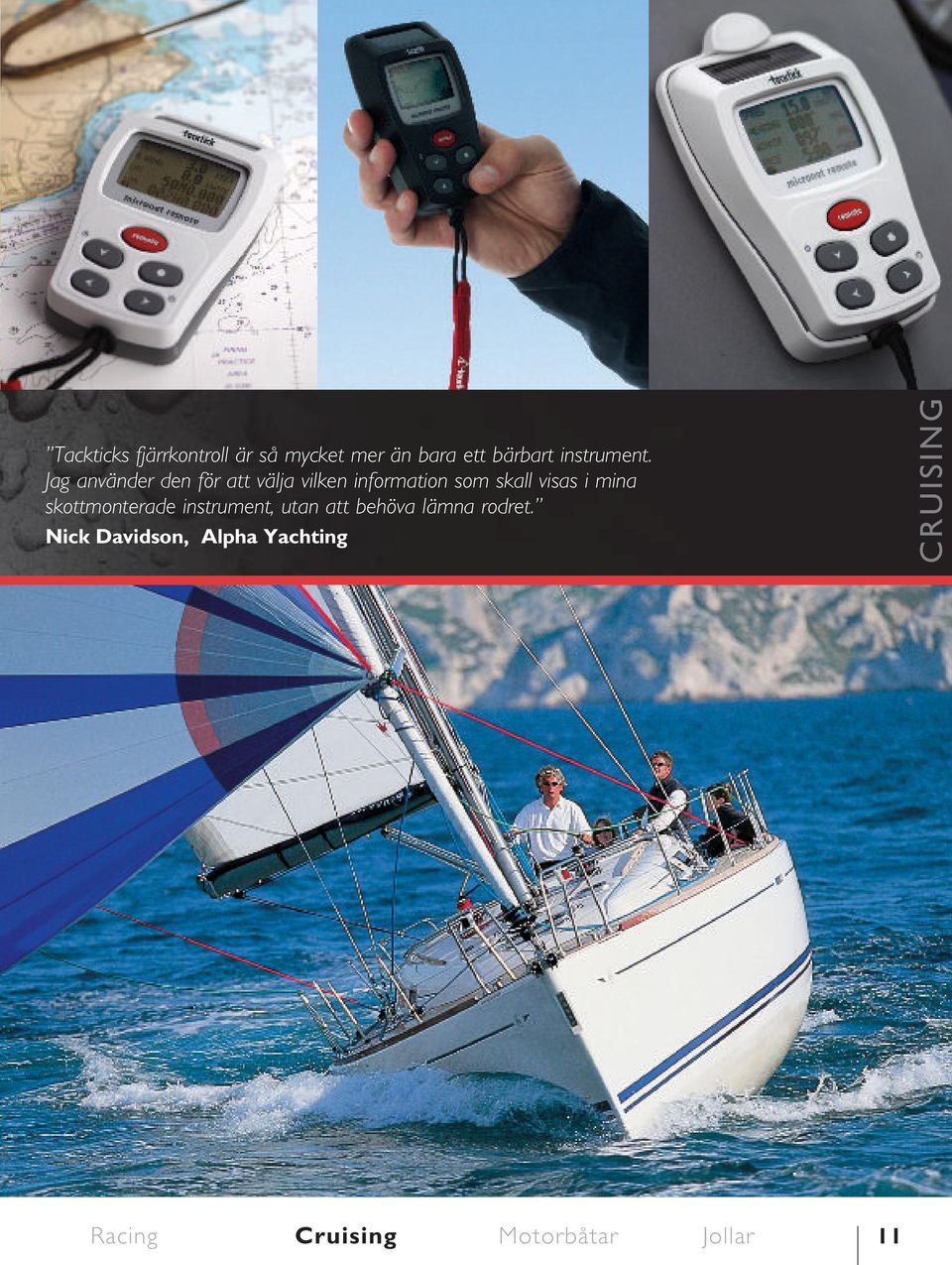

11 Tackticks fjärrkontroll är så mycket mer än bara ett bärbart instrument. Jag använder den för att välja vilken information som skall visas i mina skottmonterade instrument, utan att behöva lämna rodret. Nick Davidson, Alpha Yachting Cruising Racing Cruising Motorbåtar Jollar 11

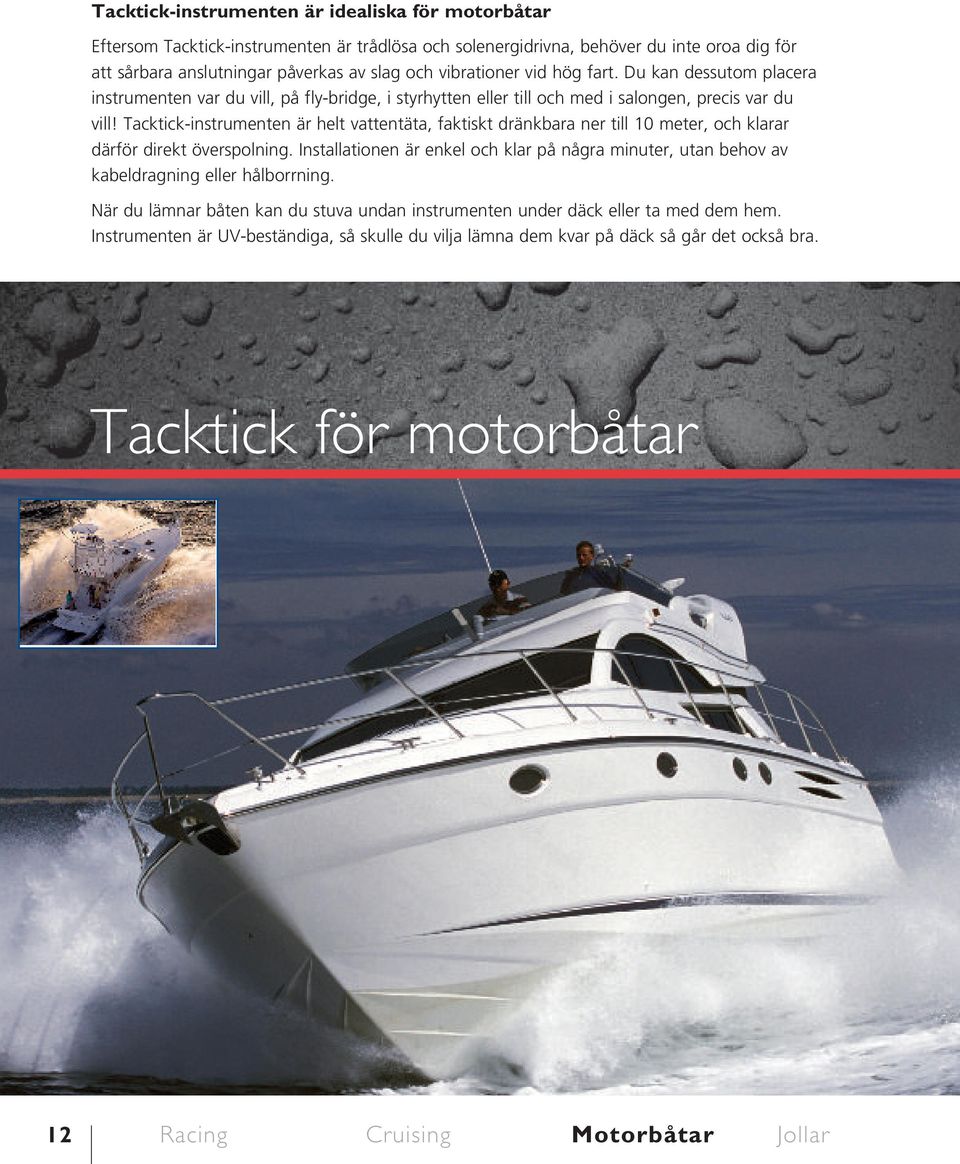

12 Tacktick-instrumenten är idealiska för motorbåtar Eftersom Tacktick-instrumenten är trådlösa och solenergidrivna, behöver du inte oroa dig för att sårbara anslutningar påverkas av slag och vibrationer vid hög fart. Du kan dessutom placera instrumenten var du vill, på fly-bridge, i styrhytten eller till och med i salongen, precis var du vill! Tacktick-instrumenten är helt vattentäta, faktiskt dränkbara ner till 10 meter, och klarar därför direkt överspolning. Installationen är enkel och klar på några minuter, utan behov av kabeldragning eller hålborrning. När du lämnar båten kan du stuva undan instrumenten under däck eller ta med dem hem. Instrumenten är UV-beständiga, så skulle du vilja lämna dem kvar på däck så går det också bra. Tacktick för motorbåtar 12 Racing Cruising Motorbåtar Jollar

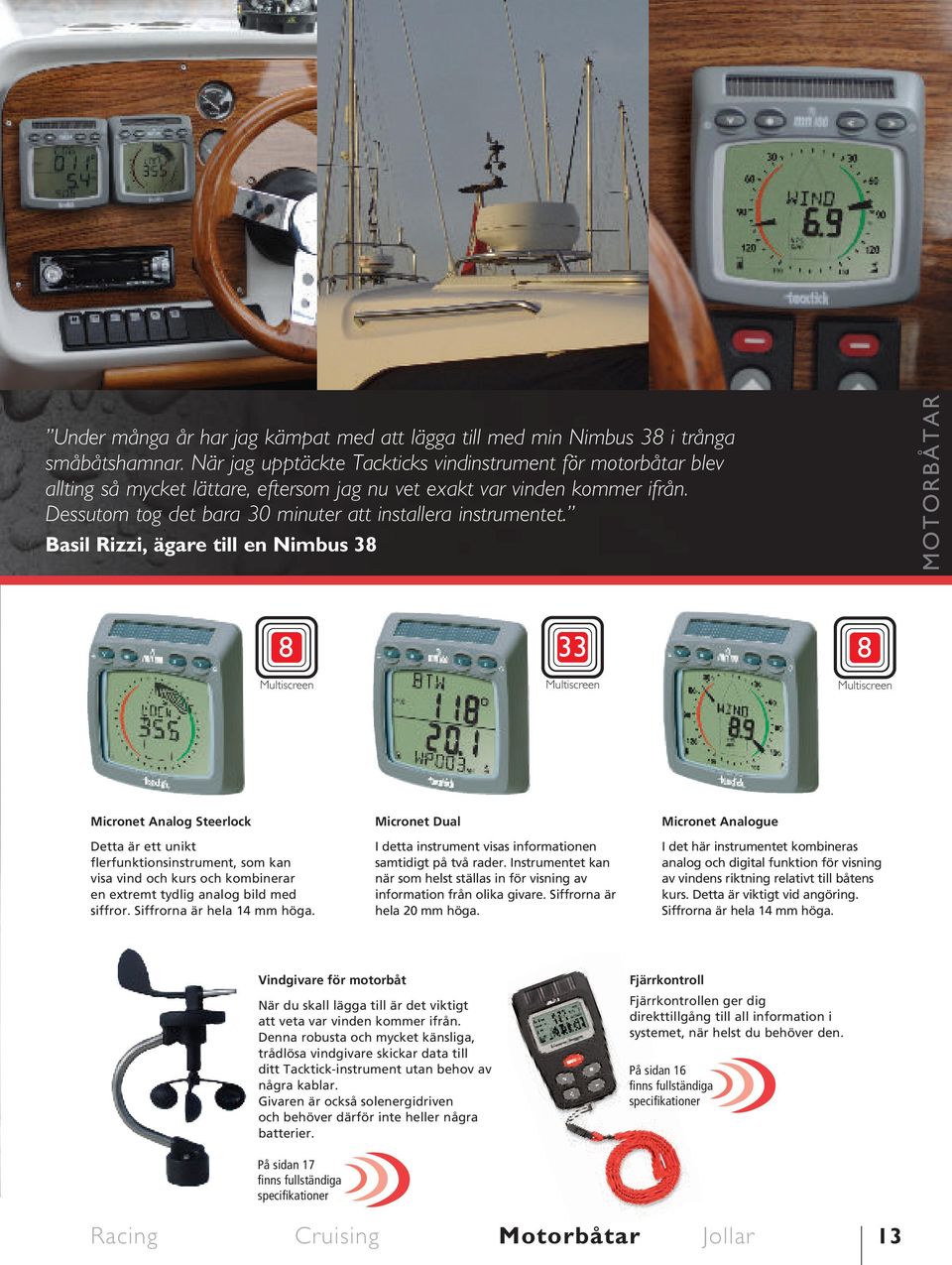

13 Under många år har jag kämpat med att lägga till med min Nimbus 38 i trånga småbåtshamnar. När jag upptäckte Tackticks vindinstrument för motorbåtar blev allting så mycket lättare, eftersom jag nu vet exakt var vinden kommer ifrån. Dessutom tog det bara 30 minuter att installera instrumentet. Basil Rizzi, ägare till en Nimbus 38 MOTORBÅTAR Micronet Analog Steerlock Detta är ett unikt flerfunktionsinstrument, som kan visa vind och kurs och kombinerar en extremt tydlig analog bild med siffror. Siffrorna är hela 14 mm höga. Micronet Dual I detta instrument visas informationen samtidigt på två rader. Instrumentet kan när som helst ställas in för visning av information från olika givare. Siffrorna är hela 20 mm höga. Micronet Analogue I det här instrumentet kombineras analog och digital funktion för visning av vindens riktning relativt till båtens kurs. Detta är viktigt vid angöring. Siffrorna är hela 14 mm höga. Vindgivare för motorbåt När du skall lägga till är det viktigt att veta var vinden kommer ifrån. Denna robusta och mycket känsliga, trådlösa vindgivare skickar data till ditt Tacktick-instrument utan behov av några kablar. Givaren är också solenergidriven och behöver därför inte heller några batterier. Fjärrkontroll Fjärrkontrollen ger dig direkttillgång till all information i systemet, när helst du behöver den. På sidan 16 finns fullständiga specifikationer På sidan 17 finns fullständiga specifikationer Racing Cruising Motorbåtar Jollar 13

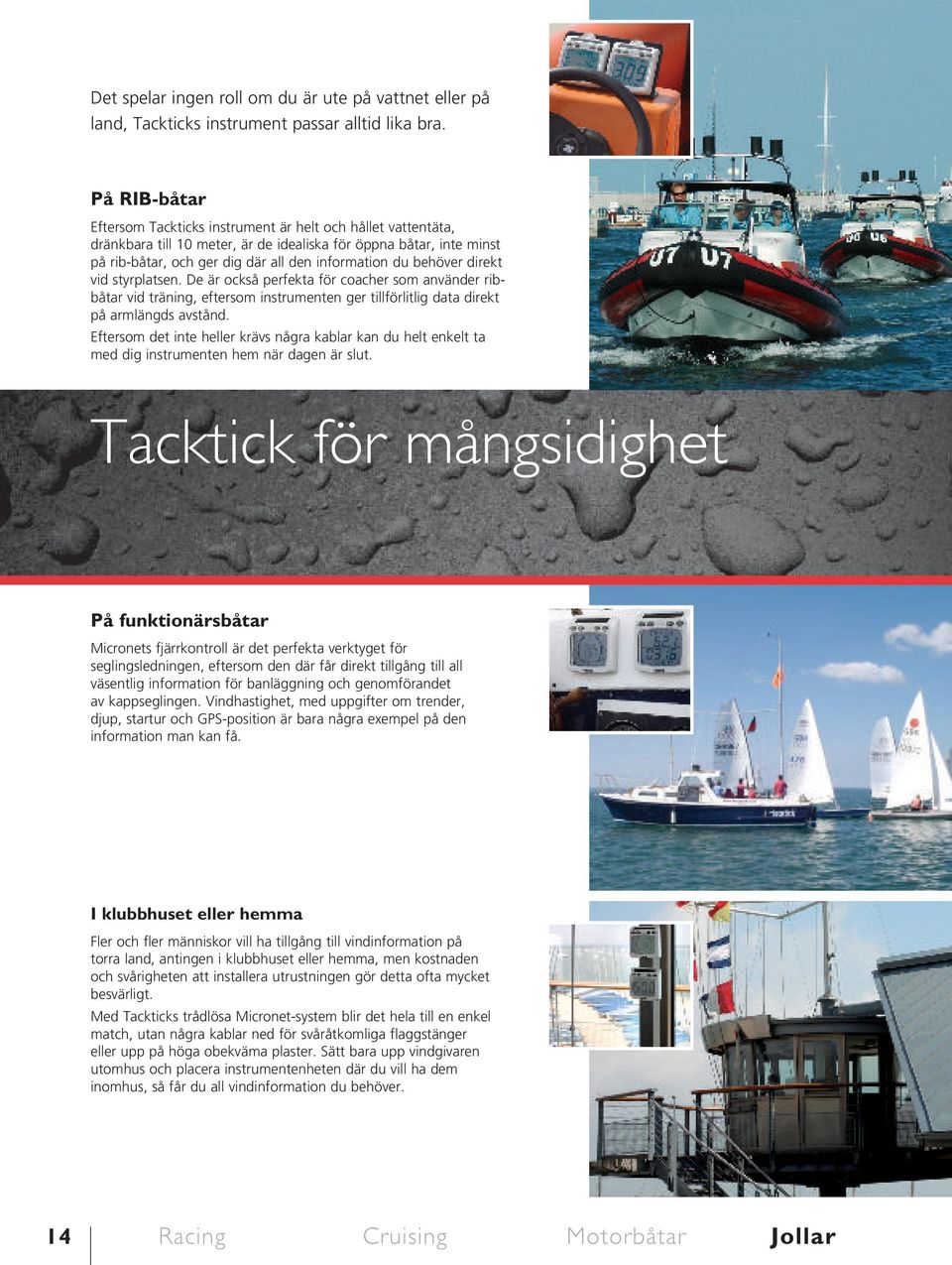

14 Det spelar ingen roll om du är ute på vattnet eller på land, Tackticks instrument passar alltid lika bra. På RIB-båtar Eftersom Tackticks instrument är helt och hållet vattentäta, dränkbara till 10 meter, är de idealiska för öppna båtar, inte minst på rib-båtar, och ger dig där all den information du behöver direkt vid styrplatsen. De är också perfekta för coacher som använder ribbåtar vid träning, eftersom instrumenten ger tillförlitlig data direkt på armlängds avstånd. Eftersom det inte heller krävs några kablar kan du helt enkelt ta med dig instrumenten hem när dagen är slut. Tacktick för mångsidighet På funktionärsbåtar Micronets fjärrkontroll är det perfekta verktyget för seglingsledningen, eftersom den där får direkt tillgång till all väsentlig information för banläggning och genomförandet av kappseglingen. Vindhastighet, med uppgifter om trender, djup, startur och GPS-position är bara några exempel på den information man kan få. I klubbhuset eller hemma Fler och fler människor vill ha tillgång till vindinformation på torra land, antingen i klubbhuset eller hemma, men kostnaden och svårigheten att installera utrustningen gör detta ofta mycket besvärligt. Med Tackticks trådlösa Micronet-system blir det hela till en enkel match, utan några kablar ned för svåråtkomliga flaggstänger eller upp på höga obekväma plaster. Sätt bara upp vindgivaren utomhus och placera instrumentenheten där du vill ha dem inomhus, så får du all vindinformation du behöver. 14 Racing Cruising Motorbåtar Jollar

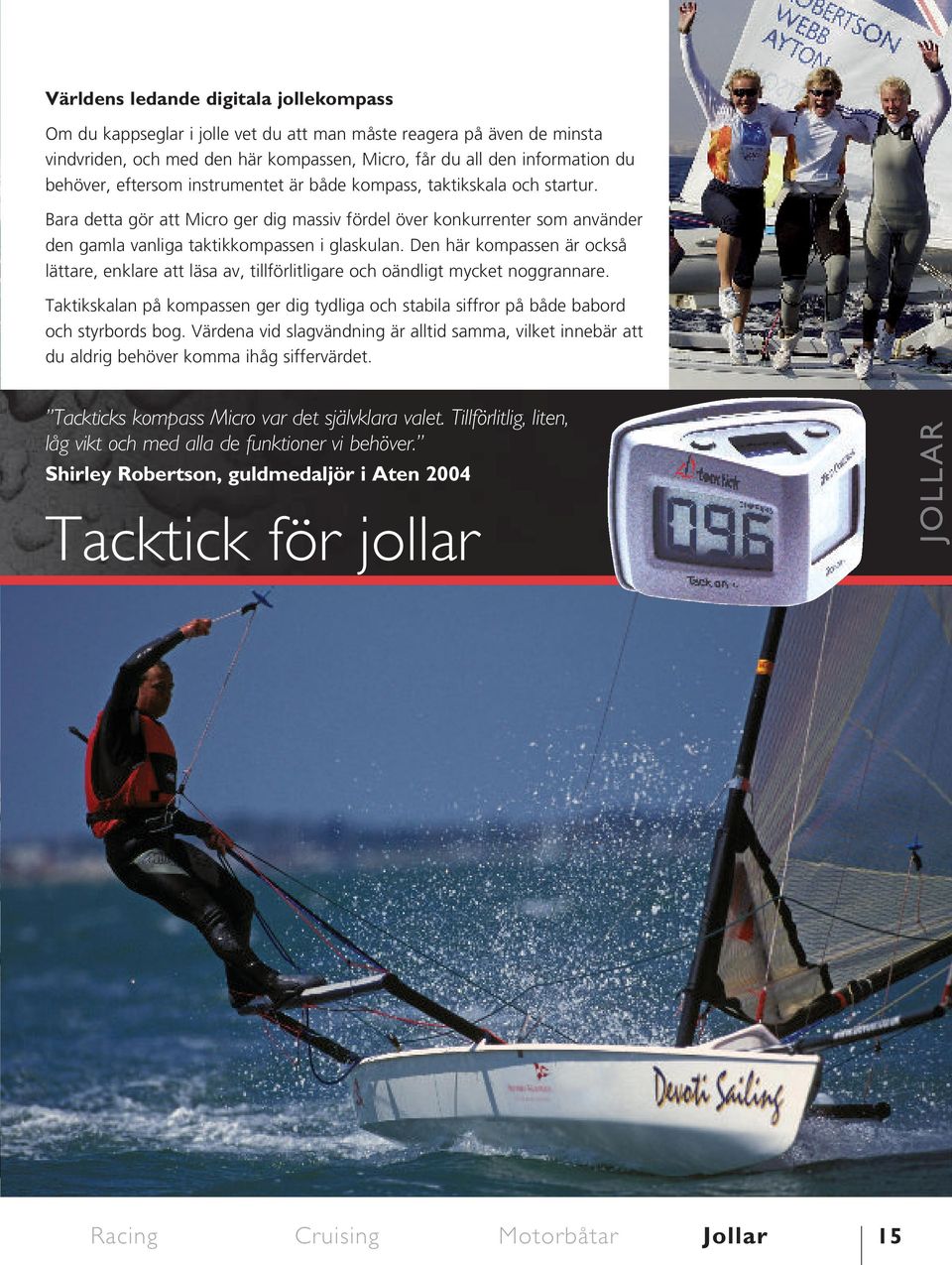

15 Världens ledande digitala jollekompass Om du kappseglar i jolle vet du att man måste reagera på även de minsta vindvriden, och med den här kompassen, Micro, får du all den information du behöver, eftersom instrumentet är både kompass, taktikskala och startur. Bara detta gör att Micro ger dig massiv fördel över konkurrenter som använder den gamla vanliga taktikkompassen i glaskulan. Den här kompassen är också lättare, enklare att läsa av, tillförlitligare och oändligt mycket noggrannare. Taktikskalan på kompassen ger dig tydliga och stabila siffror på både babord och styrbords bog. Värdena vid slagvändning är alltid samma, vilket innebär att du aldrig behöver komma ihåg siffervärdet. Tackticks kompass Micro var det självklara valet. Tillförlitlig, liten, låg vikt och med alla de funktioner vi behöver. Shirley Robertson, guldmedaljör i Aten 2004 Tacktick för jollar JOLLAR Racing Cruising Motorbåtar Jollar 15

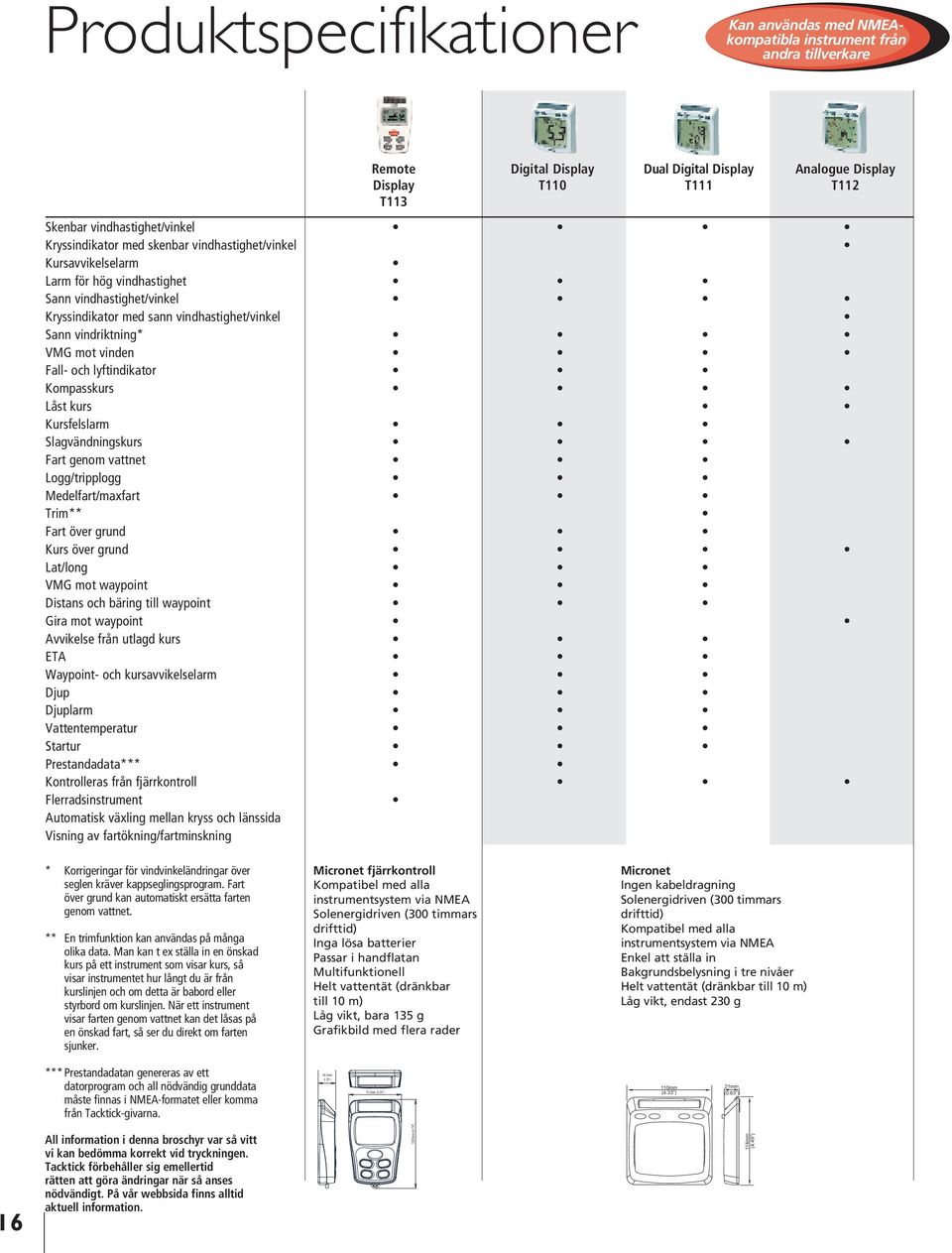

16 Produktspecifikationer Kan användas med NMEAkompatibla instrument från andra tillverkare Remote Display T113 Digital Display T110 Dual Digital Display T111 Analogue Display T112 Skenbar vindhastighet/vinkel Kryssindikator med skenbar vindhastighet/vinkel Kursavvikelselarm Larm för hög vindhastighet Sann vindhastighet/vinkel Kryssindikator med sann vindhastighet/vinkel Sann vindriktning* VMG mot vinden Fall- och lyftindikator Kompasskurs Låst kurs Kursfelslarm Slagvändningskurs Fart genom vattnet Logg/tripplogg Medelfart/maxfart Trim** Fart över grund Kurs över grund Lat/long VMG mot waypoint Distans och bäring till waypoint Gira mot waypoint Avvikelse från utlagd kurs ETA Waypoint- och kursavvikelselarm Djup Djuplarm Vattentemperatur Startur Prestandadata*** Kontrolleras från fjärrkontroll Flerradsinstrument Automatisk växling mellan kryss och länssida Visning av fartökning/fartminskning * Korrigeringar för vindvinkeländringar över seglen kräver kappseglingsprogram. Fart över grund kan automatiskt ersätta farten genom vattnet. ** En trimfunktion kan användas på många olika data. Man kan t ex ställa in en önskad kurs på ett instrument som visar kurs, så visar instrumentet hur långt du är från kurslinjen och om detta är babord eller styrbord om kurslinjen. När ett instrument visar farten genom vattnet kan det låsas på en önskad fart, så ser du direkt om farten sjunker. Micronet fjärrkontroll Kompatibel med alla instrumentsystem via NMEA Solenergidriven (300 timmars drifttid) Inga lösa batterier Passar i handflatan Multifunktionell Helt vattentät (dränkbar till 10 m) Låg vikt, bara 135 g Grafikbild med flera rader Micronet Ingen kabeldragning Solenergidriven (300 timmars drifttid) Kompatibel med alla instrumentsystem via NMEA Enkel att ställa in Bakgrundsbelysning i tre nivåer Helt vattentät (dränkbar till 10 m) Låg vikt, endast 230 g *** Prestandadatan genereras av ett datorprogram och all nödvändig grunddata måste finnas i NMEA-formatet eller komma från Tacktick-givarna. 24.0mm 0.78 ) 71.5mm (2.81 ) 110mm 21mm (4.33 ) (0.83 ) 16 All information i denna broschyr var så vitt vi kan bedömma korrekt vid tryckningen. Tacktick förbehåller sig emellertid rätten att göra ändringar när så anses nödvändigt. På vår webbsida finns alltid aktuell information mm (4.74 ) 114mm (4.49 )

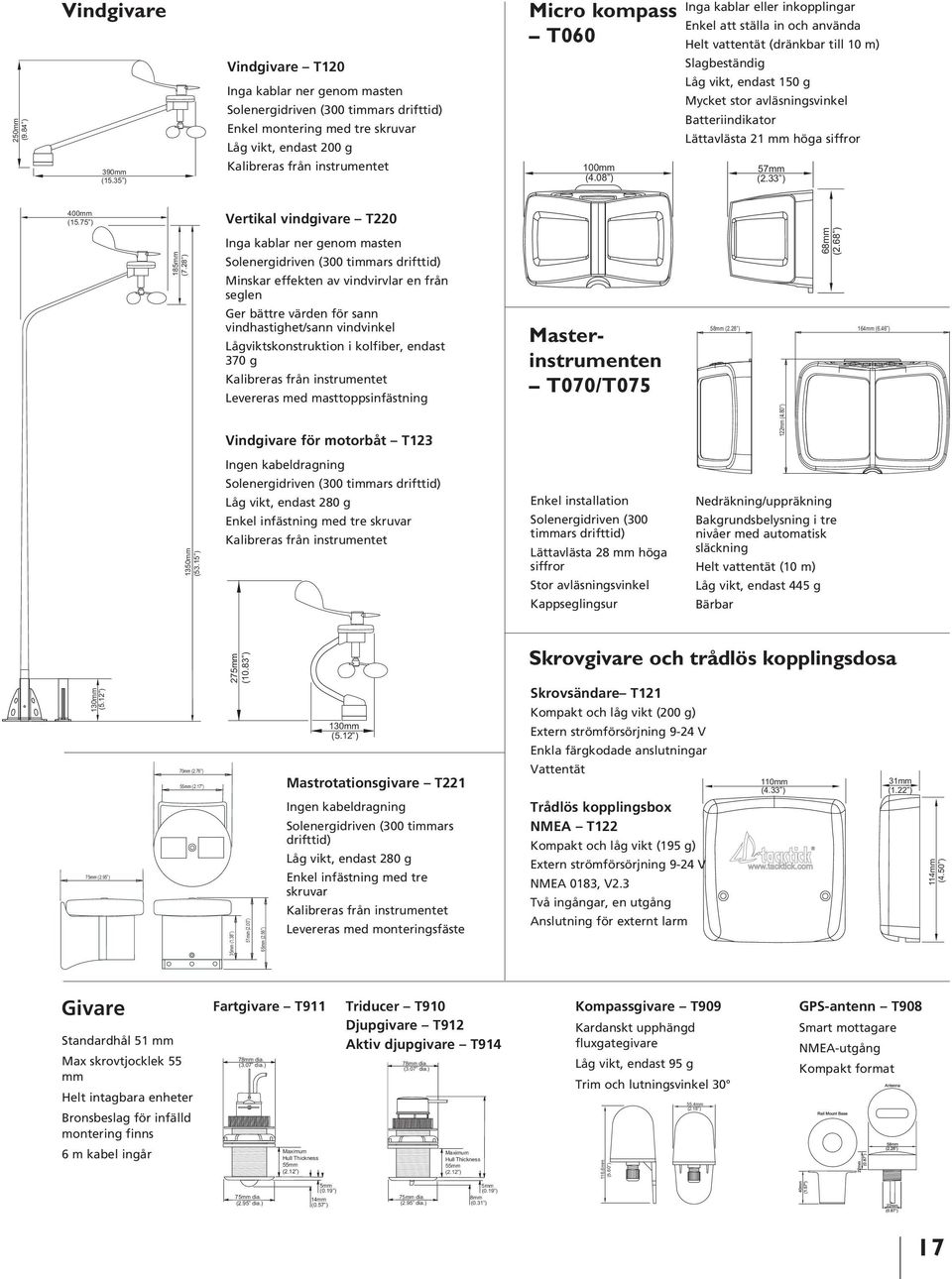

17 70mm (2.76 ) 250mm (9.84 ) Vindgivare 390mm (15.35 ) Vindgivare T120 Inga kablar ner genom masten Solenergidriven (300 timmars drifttid) Enkel montering med tre skruvar Låg vikt, endast 200 g Kalibreras från instrumentet Micro kompass T060 Inga kablar eller inkopplingar Enkel att ställa in och använda Helt vattentät (dränkbar till 10 m) Slagbeständig Låg vikt, endast 150 g Mycket stor avläsningsvinkel Batteriindikator Lättavlästa 21 mm höga siffror 100mm 57mm (4.08 ) (2.33 ) 400mm (15.75 ) Vertikal vindgivare T mm (7.28 ) Inga kablar ner genom masten Solenergidriven (300 timmars drifttid) Minskar effekten av vindvirvlar en från seglen Ger bättre värden för sann vindhastighet/sann vindvinkel Lågviktskonstruktion i kolfiber, endast 370 g Kalibreras från instrumentet Levereras med masttoppsinfästning Vindgivare för motorbåt T123 Masterinstrumenten T070/T075 58mm (2.28 ) 122mm (4.80 ) 68mm (2.68 ) 164mm (6.46 ) Ingen kabeldragning 1350mm (53.15 ) Solenergidriven (300 timmars drifttid) Låg vikt, endast 280 g Enkel infästning med tre skruvar Kalibreras från instrumentet Enkel installation Solenergidriven (300 timmars drifttid) Lättavlästa 28 mm höga siffror Stor avläsningsvinkel Kappseglingsur Nedräkning/uppräkning Bakgrundsbelysning i tre nivåer med automatisk släckning Helt vattentät (10 m) Låg vikt, endast 445 g Bärbar 130mm (5.12 ) 75mm (2.95 ) 55mm (2.17 ) 275mm (10.83 ) 35mm (1.38 ) 51mm (2.00 ) 65mm (2.56 ) 130mm (5.12 ) Mastrotationsgivare T221 Ingen kabeldragning Solenergidriven (300 timmars drifttid) Låg vikt, endast 280 g Enkel infästning med tre skruvar Kalibreras från instrumentet Levereras med monteringsfäste Skrovgivare och trådlös kopplingsdosa Skrovsändare T121 Kompakt och låg vikt (200 g) Extern strömförsörjning 9-24 V Enkla färgkodade anslutningar Vattentät Trådlös kopplingsbox NMEA T122 Kompakt och låg vikt (195 g) Extern strömförsörjning 9-24 V NMEA 0183, V2.3 Två ingångar, en utgång Anslutning för externt larm 110mm 31mm (4.33 ) (1.22 ) 114mm (4.50 ) Givare Standardhål 51 mm Max skrovtjocklek 55 mm Helt intagbara enheter Bronsbeslag för infälld montering finns Fartgivare T911 78mm dia. (3.07 dia.) Triducer T910 Djupgivare T912 Aktiv djupgivare T914 78mm dia. (3.07 dia.) Kompassgivare T909 Kardanskt upphängd fluxgategivare Låg vikt, endast 95 g Trim och lutningsvinkel mm 55.4mm (2.18 ) (2.18 ) GPS-antenn T908 Smart mottagare NMEA-utgång Kompakt format 6 m kabel ingår Maximum Hull Thickness 55mm (2.12 ) Maximum Hull Thickness 55mm (2.12 ) 116.6mm 116.6mm (5.60 ) 75mm dia. (2.95 dia.) 5mm (0.19 ) 14mm (0.57 ) 75mm dia. (2.95 dia.) 5mm (0.19 ) 8mm (0.31 ) 17

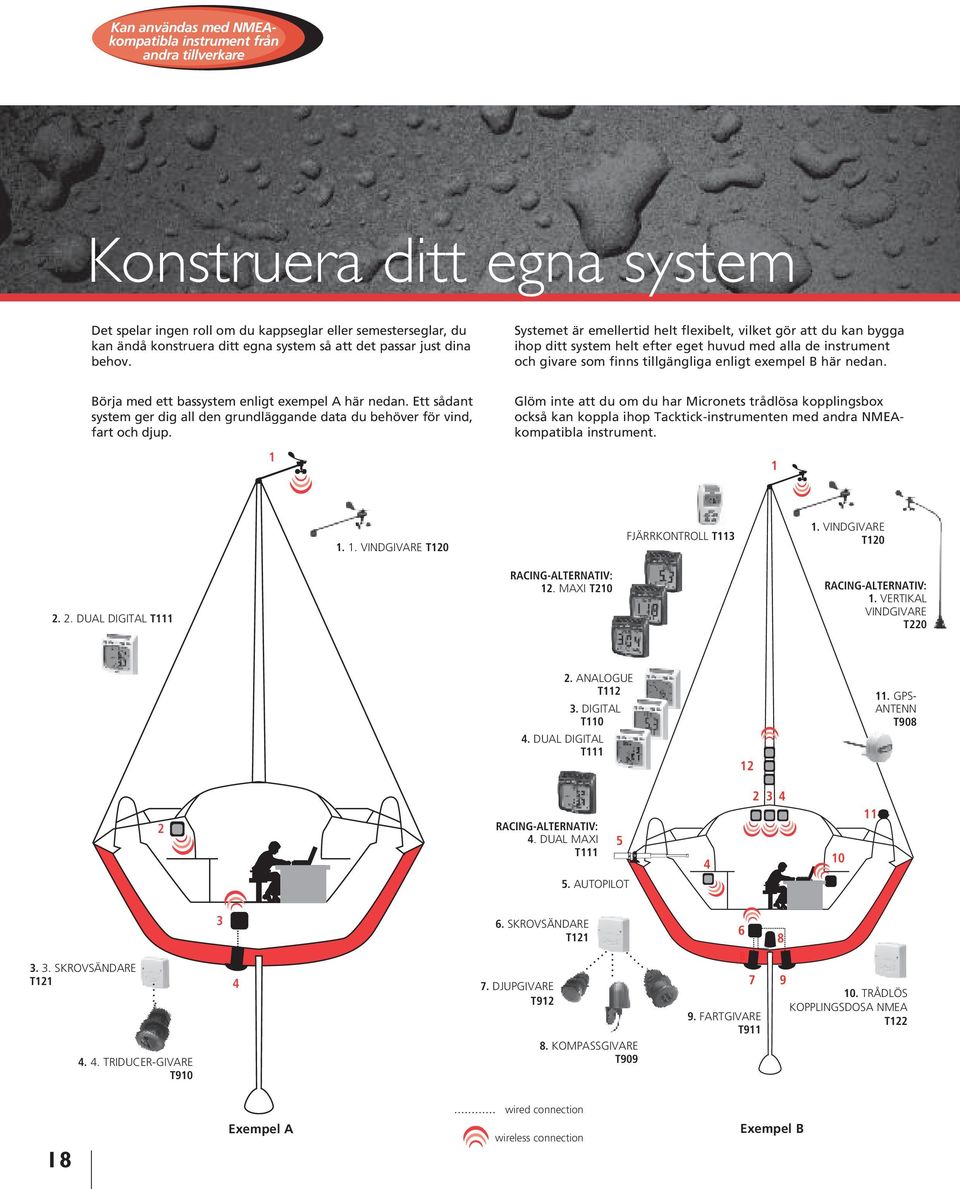

18 Kan användas med NMEAkompatibla instrument från andra tillverkare Konstruera ditt egna system Det spelar ingen roll om du kappseglar eller semesterseglar, du kan ändå konstruera ditt egna system så att det passar just dina behov. Systemet är emellertid helt flexibelt, vilket gör att du kan bygga ihop ditt system helt efter eget huvud med alla de instrument och givare som finns tillgängliga enligt exempel B här nedan. Börja med ett bassystem enligt exempel A här nedan. Ett sådant system ger dig all den grundläggande data du behöver för vind, fart och djup. 1 Glöm inte att du om du har Micronets trådlösa kopplingsbox också kan koppla ihop Tacktick-instrumenten med andra NMEAkompatibla instrument Vindgivare T120 Fjärrkontroll T Vindgivare T Dual Digital T111 Racing-alternativ: 12. MAXI T210 Racing-alternativ: 1. Vertikal vindgivare T Analogue T Digital T Dual Digital T GPSantenn T908 2 Racing-alternativ: 4. Dual Maxi T AUTOPILOT Skrovsändare T Triducer-givare T Skrovsändare T Djupgivare T Kompassgivare T Fartgivare T Trådlös kopplingsdosa NMEA T122 wired connection 18 Exempel A wireless connection Exempel B

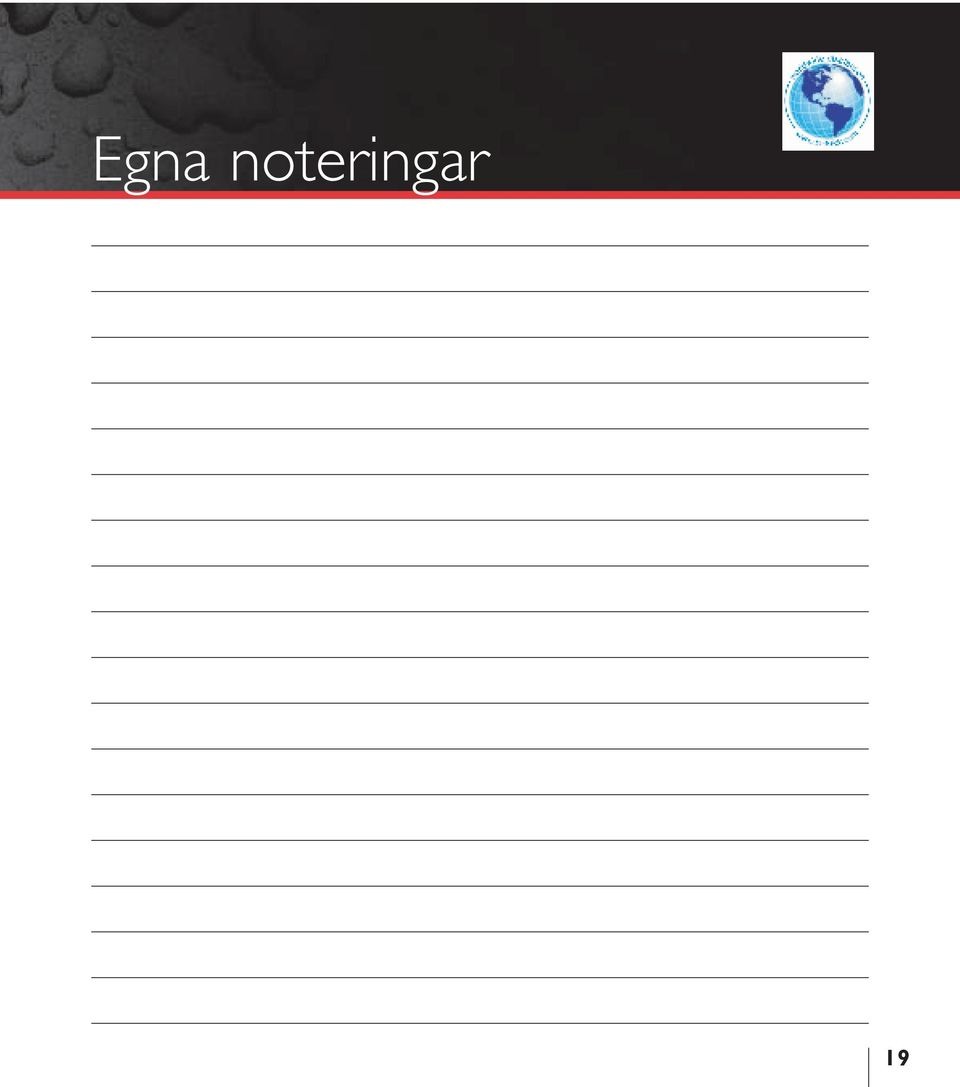

19 Egna noteringar 19

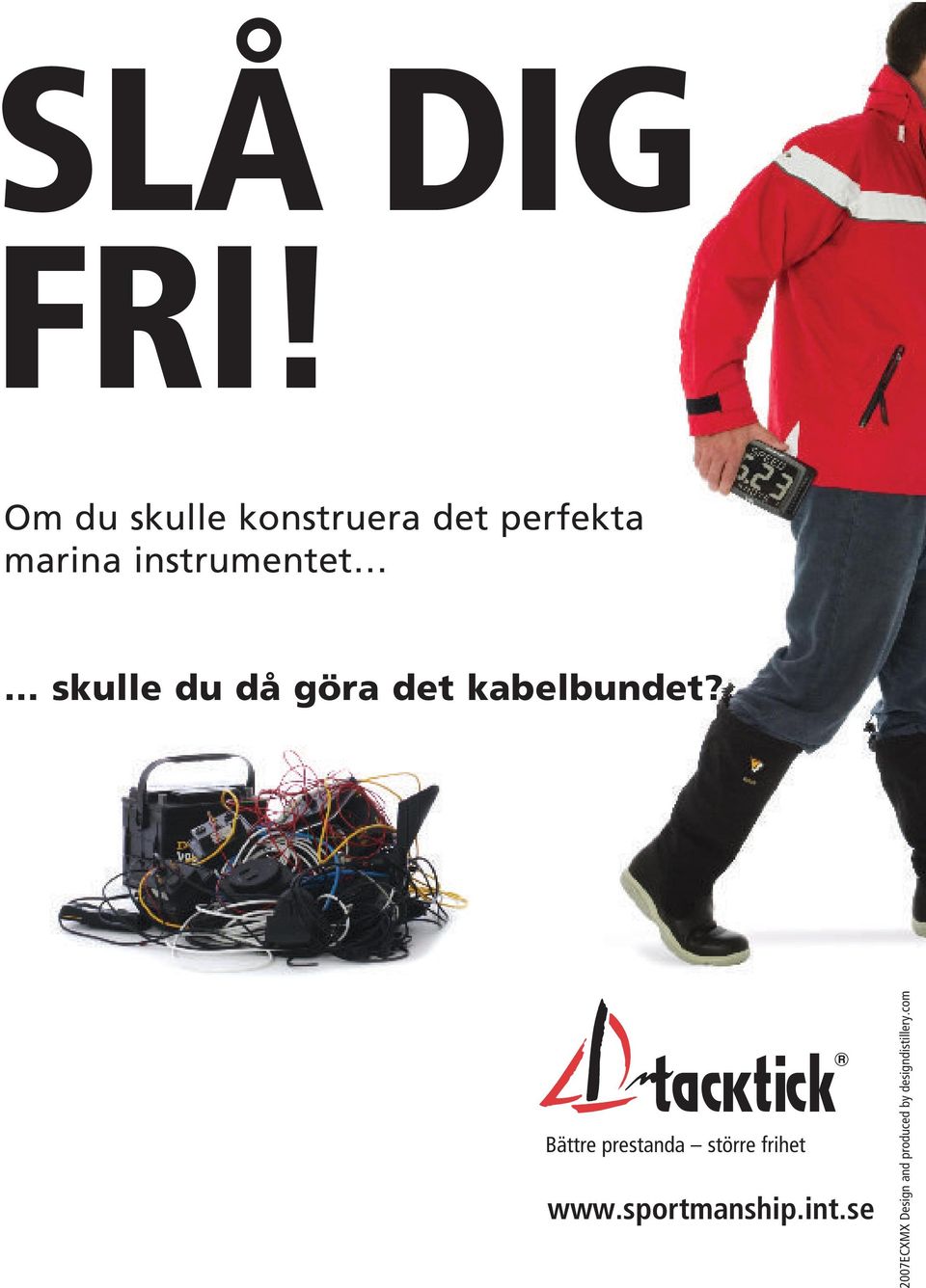

20 SLÅ DIG FRI! Om du skulle konstruera det perfekta marina instrumentet skulle du då göra det kabelbundet? Bättre prestanda större frihet ECXMX Design and produced by designdistillery.com
