Gaser. Luften vi andas innehåller. % Nitrogen 78,09 Oxygen 20,95 Argon 0,93 Summa ca 100

Transkript

1 Gaser Luften vi andas innehåller % Nitrogen 78,09 Oxygen 20,95 Argon 0,93 Summa ca 100 ppm Koldioxid 340 Neon 15 Helium 5 Krypton 1,1 Metan 1-2 ppb Hydrogen 500 Lustgas 280 Kolmonoxid Xenon 90 Ozon Acetylen 10 Formaldehyd 10 Ammoniak 2-20 Svavelväte 2-20 Svaveldioxid 0-20 Flourväte 1-18 Eten 3 Kväveoxid 1-4 Klor ca 1 ppt R12 ca 200 R11 ca 200 R22 70 Jod

2 Luftgasframställning Oxygen Nitrogen Argon Filter 2. Kompressor 3. Tvätt/rening 4. Kylning 5. Expansion 6. Separation 7. Argon 8. Nitrogen 9. Oxygen 10.Pump 11.Förångare Svårkondenserade gaser (permanenta) Oxygen Syrgas O C Argon Ar -186 C Nitrogen Kvävgas N C Hydrogen Vätgas H C Helium He -269 C 24 12

3 Hur mycket gas ryms i flaskan? 200 bar 50 liter Atmosfärtryck liter = 10m x 50 = liter = 10m 3 25 Lättkondenserade gaser är flytande i flaskan Gasol 95% Propan C 3 H 8-42 C 5% Butan C 4 H 10 ±0 C Koldioxid CO 2-78 C Lustgas N 2 O - 88 C 26 13

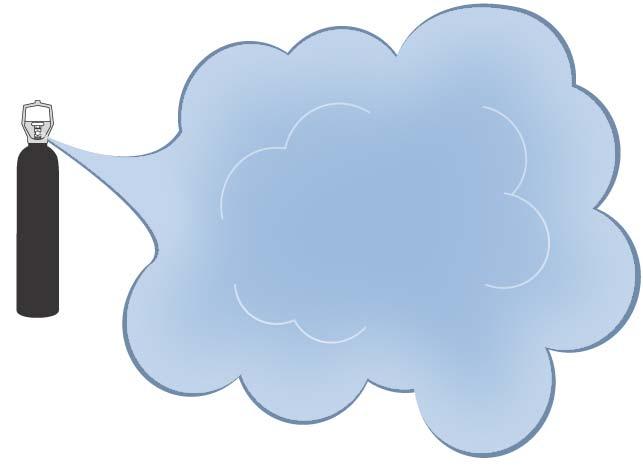

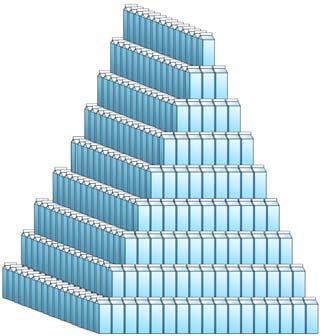

4 Flytande gaser = Kryogena gaser Kryos är grekiska och betyder stark kyla. 27 Flytande gas 1 liter flytande gas motsvarar liter gas i gasfas 28 14

5 Absorberad gas Acetylen är ett specialfall Acetylen C 2 H 2-84 C Kan ej förvaras under höga tryck utan speciella åtgärder: Porös massa Aceton Acetylenet löst (absorberat) i aceton 29 Lätta och tunga gaser Hydrogen 0,07 Helium 0,14 Acetylen 0,91 Nitrogen 0,97 Luft 1,0 Oxygen 1,11 Argon 1,38 Koldioxid 1,53 Gasol (propan) 1,

6 Några fakta om gasflaskor Gas Acetylen Oxygen + övriga luftgaser Koldioxid Gasol Gasens tillstånd Löst i aceton i porös fyllning Gas Vätska Vätska Gasens tryck (bar) Sprängrisk för fylld flaska (temperatur) Övertrycksskydd Vikt i förhållande till luft 100 C Nej Något lättare 350 C Nej Något tyngre 100 C Sprängbleck Betydligt tyngre 100 C Säkerhetsventil Betydligt tyngre 31 Risker med gaser 16

7 Risker med gaserna Brännbar Inert/kvävande Oxygen O 2 Nitrogen N 2 Argon Ar Helium He Hydrogen H 2 Brandunderhållande Svårkondenserbara Lättkondenserbara Absorberad Koldioxid CO 2 Lustgas N 2 O Gasol C 3 H 8 Acetylen C 2 H 2 33 Risktyper med gaser Höga tryck Inert/kvävande gas Brand och explosion Giftig gas Låg temperatur 34 17

8 Kvävning Osynlig fara De flesta kvävningsolyckor beror på att de giltiga regler, bestämmelser inte har följts. Typiska orsaker är: Man har avvikit från gällande arbetsmiljöregler. Utbildning, (skolning?) samt kontroll av arbetet har varit otillräckligt. I arbetsledningen har man haft brister. AFS 1997:7 6 I lokal, där gas hanteras, skall ventilationen vara sådan att syrgaskoncentrationen i luften normalt inte understiger 20 volymprocent. Om syrgaskoncentrationen understiger 18 volymprocent skall andningsapparat användas vid arbete i lokalen. KVÄVNINGSRISK 35 Risker när oxygenhalten sjunker 21 % 15 % 13 % 10 % 36 18

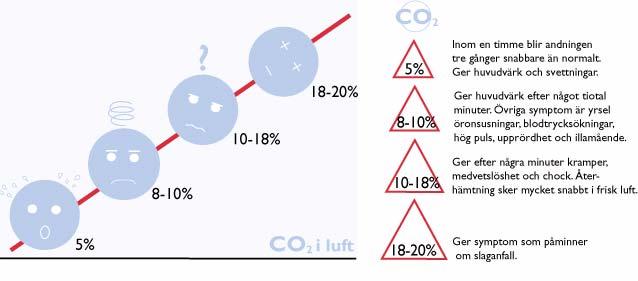

9 Risker med koldioxid NGV, 0,5 %, vi förblir opåverkade 37 Giftiga gaser LD 50 0,5-2 mg gas / liter luft Ammoniak Arsenikpentafluorid Bromklorid Dicyan Diklorsilan 1,1-Diklordifluoretylen Disilan Etylenoxid Formaldehyd Fosforpentafluorid Germaniumtetrahydrid Karbonylsulfid Kiseltetrafluorid Klor Klortrifluorid Kolmonoxid Metylbromid Metylklorsilan Nitrosylklorid Perklorylfluorid Selenhexafluorid Selenväte Sulfuryldifluorid Svaveldioxid Svaveltetrafluorid Svaveltrioxid Tellurhexafluorid Trifluoracetylklorid Väteklorid 38 19

10 Mycket giftiga gaser LD 50 < 0,5 mg gas / liter luft Arsenikväte Bortriklorid Diboran Fluorväte Karbonylfluorid Klordioxid Kvävedioxid Ozon Syredifluorid Volframhexafluorid Bortrifluorid Cyanogenklorid Fluor Fosfin Karbonylklorid Klorpentafluorid Kvävemonoxid Svavelväte Vinylfluorid Vätecyanid 39 Hantering 20

11 Hantering av gasflaskor Ha rätt skyddsutrustning på dig t.ex. skyddskor och handskar, gaslarm Läs säkerhetsdatabladet Hantera flaskorna varsamt Skydda flaskorna mot hög värme, slag och annan mekanisk påverkan Säkra flaskorna så att de ej faller omkull Vid förflyttning använd gaskärra Öppna ventilen försiktigt (mjukt) Se till att oxygen inte kommer i kontakt med fett eller olja Flytande luftgaser innebär alltid förfrysningsrisk vid hudkontakt använd rätt skyddsutrustning 41 Koldioxid Hantering av torr-is Hantera och förvara i väl ventilerade utrymmen Förvara ej i helt slutna kärl Vid hantering använd alltid skyddshandskar Vid hudkontakt uppkommer köldskador 42 21

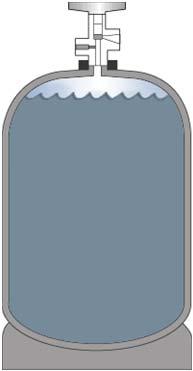

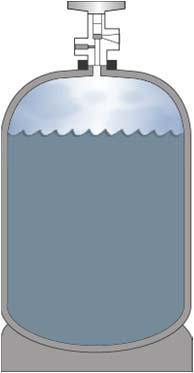

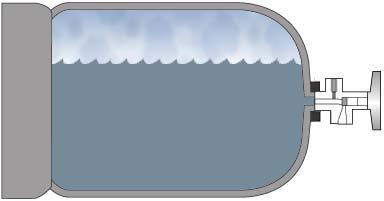

12 Gasol Tryck och vätskevolym vid olika temperaturer för en fylld gasolflaska 15 C 7 bar 50 C 18 bar 65 C 24 bar 43 Gasolflaskan skall alltid användas och förvaras stående Säkerhetsventil Utlopp Gas Vätska 1 kg läckande gasol i vätskefas ger 525 liter gas 44 22

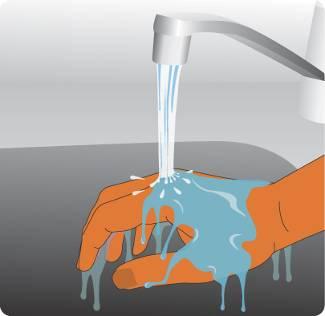

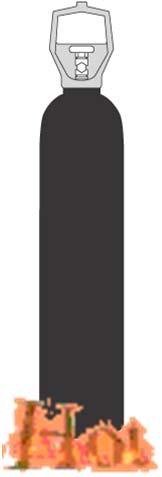

13 Personlig säkerhet flytande gaser Vad är passande arbetskläder? Skyddsglasögon/Visir Handskar Stövlar Täckande arbetskläder 45 Hur behandlas köldskador? 1. Köldskador behandlas som brännskador - Vatten, vatten, vatten! - Lägg inte något på såret som kan orsaka ytterligare skada! 2. Uppsök läkare eller sjukhus för vidare behandling om nödvändigt 46 23

14 Hantering av kryogena gaser Alltid byxbenen utanpå stövelskaften! 47 Hantering flytande gas Vad fattas här? 1. Ansiktsskydd 2. Skyddsglasögon 3. Handskar 4. Skydda omgivningen mot skador 5. Personlig gasvarnare Vad måste vi mer komma ihåg? Alltid byxorna utanpå stövelskaften! 48 24

15 Utrustning Utrustning som kan komma i direkt kontakt med kryogena gaser skall vara konstruerade och godkända för detta. Eventuell avskärmning beaktas. Vid överfyllning använd endast godkända kärl 49 Brandfarlig gas - vad säger lagen? Hantering och förvaring skall ske med sådan försiktighet att brand inte uppstår. Förvaringsplats skall utformas så att den ger betryggande säkerhet. Utrustning skall monteras med noggrannhet och sakkunskap

16 Åtgärder vid brand Varna personalen och utrym området Larma räddningstjänsten på 112 Om möjligt med hänsyn till säkerheten Stäng av gastillförseln, för undan de gasflaskor som hotas av branden Kyl brandutsatta gasflaskor med spridd vattenstråle från skyddad plats Märk gasflaskor som varit utsatta för brand, meddela AGA 51 Åtgärder vid gasutsläpp Stäng av gastillförseln Ventilera utrymmet Utrym området Spärra av om utsläppet är omfattande Larma räddningstjänsten om utsläppet är omfattande Lokalisera felet som orsakade utsläppet och byt ut ev. trasig enhet Om gasen är flytande eller kall kontrollera gashalten i lågt belägna platser och utrymmen 52 26

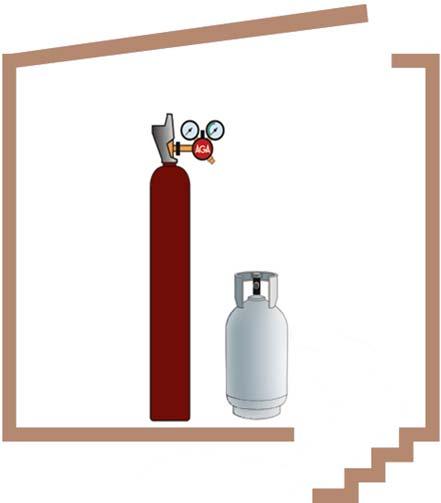

17 Förvaring av gasflaskor Förvaring av gasflaskor Skilj brännbara gaser från övriga gaser Väl tillslutna flaskor Skydda mot onormal uppvärmning Sörj för god ventilation Förvara oåtkomliga för obehöriga Skyltning (Förbud och Varning) Acetylen Gasförråd Oxygen 54 27

18 Färgmärkning av gasflaskor Färgmärkning Ökad säkerhet Färgmärkning enligt europeisk standard EN AGA inför samtidigt i hela Norden Färre färger än tidigare Märkfärgen (färgen på flaskbröstet) informerar uteslutande om gasens egenskaper Möjligt att identifiera gasens egenskaper på långt håll Viktigt för räddningspersonal 56 28

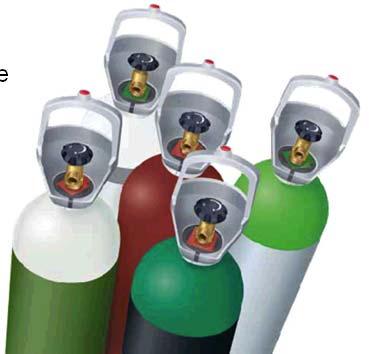

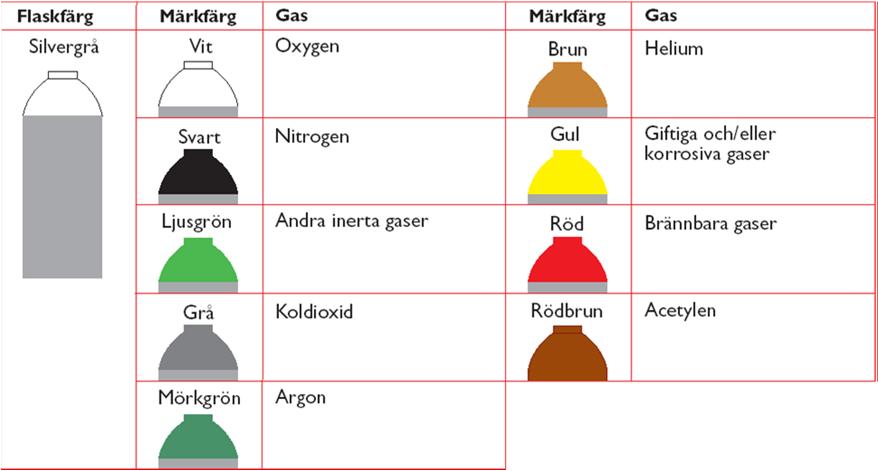

19 Flaskfärger Flaskfärgen regleras inte av standarden. AGA har valt följande färger. Industrigaser Acetylen Livsmedelsgaser Specialgaser Läkemedelsgaser Svart Rödbrun Grön Silvergrå Vit 57 Specialgaser Rengaser 58 29

20 Blandgaser 59 Vad berättar produktetiketten? 1. Produktnamn 2. Produktinformation 3. Varningssymbol(er) 4. Materialnummer 5. Transportinformation 6. Säkerhetsinformation

21 Gasutrustning Gasutrustning Tömningscentraler Uttagsposter Flaskregulatorer Flamspärr Bakslagsskydd Gasförsörjningssystem 62 31
