1 HÅRDVARA FÖR DEN GRÖNA STADEN

2 GREEN CITY AB Hårdvara för den gröna staden Green City AB arbetar med produkter och system för grön stadsbyggnad. Vi jobbar i nära samarbete med våra underleverantörer i de småländska skogarna och vi skapar högkvalitativa produkter för det gröna stadsbyggandet i Skandinavien. Green City tillhandahåller ett standardsortiment av smarta produkter men vi kan även skäddarsy lösningar för specifika projekt. Välkommen att kontakta oss så hjälper Green City dig med ditt gröna projekt! Expertis inom gröna byggnadssystem Green City grundades av Johan Thiberg som arbetat med grön stadsbyggnad sedan Genom åren har Green City samlat på sig erfarenhet inom en mängd olika områden och vi hjälper även till med konsultation och rådgivning inom exempelvis: Gröna tak och gröna gårdar Gröna fasader Växtväggar Öppna dagvattensystem Regnträdgårdar Växtvägg i Gamla Stan i Stockholm. Systemet Green City Wall har produktutvecklats av Green City AB och installerats tillsammans med Hässelby Blommor. Johan Thiberg, grundare av Green City AB Kontakt info@greencity.se Tel: Org.nr: Green City Sweden AB Säte: Växjö, #greencityab Green City AB Återförsäljare Finland Envire (Harviala OY) mika.turunen@envire.fi Omslag: Planteringskärlet Green City Planter Karosta Version: December

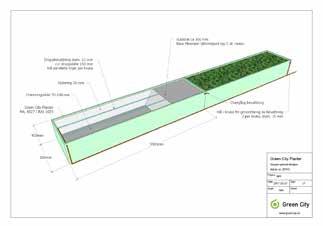

3 Green City Planter Green City Planter Green City Planter är en serie högkvalitativa planteringskärl för exempelvis gator, torg, innergårdar och takterrasser. Green City Planter tillverkas i Sverige med svenskt stål! Det finns flera olika standardutföranden att välja bland men vi kan också tillverka planteringskärl med mått och specialdetaljer enligt era önskemål. Genomtänkt hela vägen till planteringen Green City Planter är inte bara ett planteringskärl. Systemet är väl genomtänkt med smarta produkter för att skapa de bästa förutsättningarna för växterna. Green City kan även hjälpa till med projektering och individuell design för just ditt projekt! Välj utförande: Lackering i valfri RAL-kulör Cortenstål Varmgalvanisering Exempel på tillbehör: Dränering och isolering Lättviktsjord med pimpsten Green City hjälper till att utforma just ditt projekt Skräddarsydd droppbevattning 3

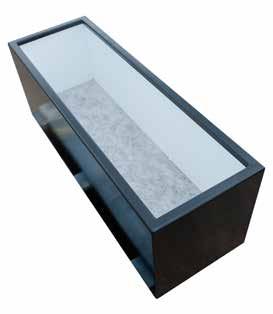

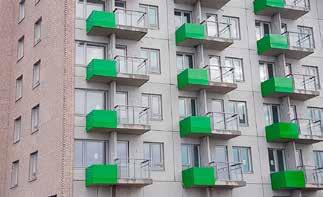

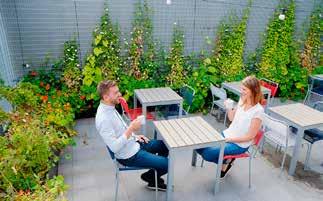

4 Green City Planter Square Välj din egen RAL-kulör Green City Planters hos White Arkitekter i Linköping. Green City Planter måttanpassade för balkongodling. Foto: Envire (Harviala OY). Green City Planter Square är en serie moderna och rejäla modulkrukor i lackad plåt avsedda för utomhusbruk på exempelvis takterrasser och innergårdar. Materialdata: Green City Planter Square tillverkas i 3 mm plåt med svenskt ursprung. Högkvalitativ stansning, bockning och svetsning ger en kruka med mycket hög stabilitet och solid känsla. Ytbehandling: Green City Planter ytbehandlas med en lackering anpassad för utomhusbruk med mycket hög väder- och UV-beständighet. Vi kan erbjuda olika lackeringsalternativ beroende på krukans användning. Artikelnr: Mått (mm) Vikt (kg) l b h Med låg tass ca 5 mm: Med hög tass ca 80 mm: valfritt mått lxbxh n/a 4

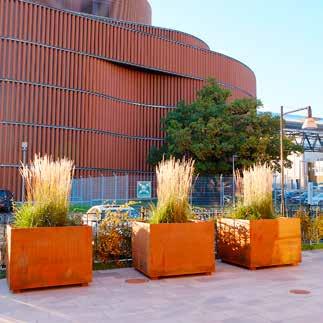

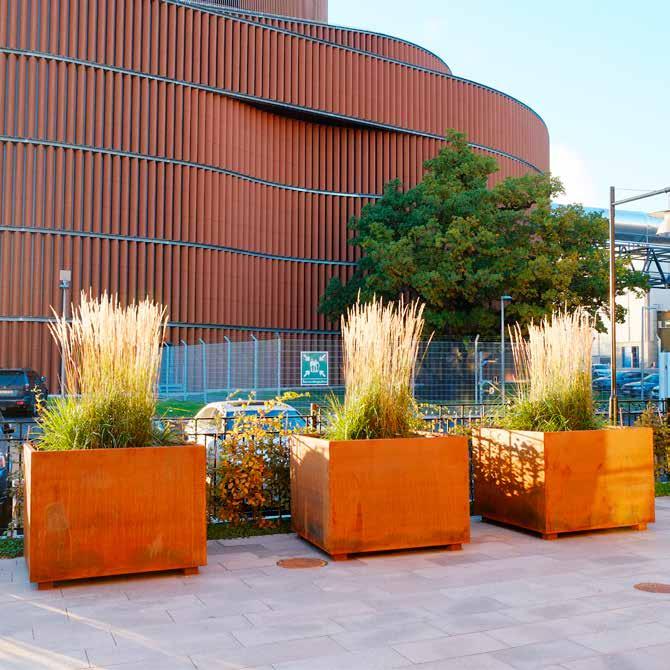

5 Corten Tuff och rough CORTEN Green City Planter Corten är en mycket tuff kruka som passar i de flesta miljöer. Corten är ett speciellt stål som får en roströd finish när det exponeras för väder och vind vilket ger ett mycket tåligt ytskikt med unikt utseende. Cortenplåten får gradvis sin roströda yta och den blir bara vackrare med åren. Green City Planter Corten tillverkas i cortenstål med svenskt ursprung. Högkvalitativ stansning, bockning och svetsning ger en kruka med mycket hög stabilitet och solid känsla. Green City Planter Corten i tuff industrimiljö. Krukmått 1450x1450x1050 mm. Art.nr Certifierad kruka! För att säkerställa miljömedvetna materialval finns Green City Planter Corten certifierad på Sunda Hus, se Tålig och mobil Den robusta cortenplåten är mycket tålig och lämpar sig för hård användning i exempelvis offentliga miljöer. Green City Planter Corten med lite högre tassar lämpar sig därför att flytta med exempelvis pallgaffel efter behov. Observera att cortenstålet kan missfärga ljusa och känsliga ytor fram till dess att rostningsprocessen avstannat. Artikelnr: Mått (mm) Vikt (kg) l b h Med hög tass ca 80 mm: Med låg tass ca 5 mm: valfritt mått lxbxh n/a 5

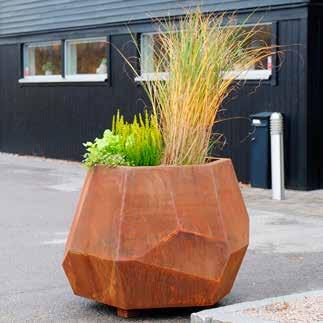

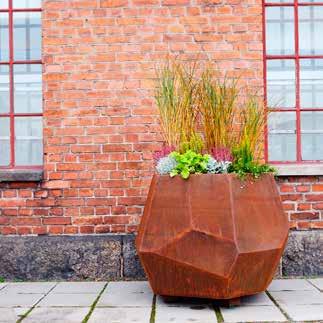

6 Green City Planter Karosta Unik form CORTEN Svenskt Stål - Handtillverkad till unik form! Green City Planter Karosta är en unik kruka med sin oregelbundna stealth-yta i rostrött cortenstål. Krukan tillverkas av högkvalitativt svenskt cortenstål. Tillverkningen sker för hand av skickliga metallarbetare i Lettland. Namnet Karosta härrör från ett hamndistrikt i västra Lettland. Området grundlades av Tsar Alexander III i slutet av 1800-talet. Under kalla kriget var Karosta en stängd stad och en av Sovjetunionens viktigaste hamnbaser i Östersjön. Karosta och den närliggande standen Liepaja var även ett centrum för den baltiska metallindustrin under sovjettiden. Idag är de åter liv i de anrika metallindustrierna och hantverkstraditionerna är väckta till liv igen. Green City Planter Karosta är ett fint exempel på ett gott Östersjösamarbete: Idékoncept och stål från Sverige - handtillverkning i Lettland! Artikelnr: Mått (mm) Diam ca h tot ca tass h ca valfritt mått Dxh 6

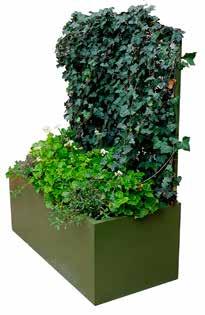

7 Screen A. Kombinera med växtskärm Grön spalje med murgröna Green City Planter Screen är en serie planteringskärl som ger en snygg avskärmning med: A. Växtskärmar med murgröna Kombinera med murgröneskärmar med höjd ca 1000 mm eller 1800 mm. Se för mer information om växtskärmarna. B. Spaljé med valfritt mönster B. Spaljé med valfritt mönster Spaljén vattenskärs i valfritt mönster efter din dwg-fil eller så hjälper vi dig att ta fram det mönster som önskas. Spaljén tillverkas i cortén-stål eller lackat stål. C. Vajerspaljé för klängväxter Spaljé av rotsfri 4 mm vajer för lummiga klängväxter. Artikelnr: Mått (mm) l b h h inkl stolpe A. För växtskärm med murgröna: ca ca 1540 B. Med mönsterspaljé: valfritt <2200 C. Med vajerspaljé: valfritt <2200 C. Vajerspaljé för klängväxter 7

8 Green City Planter Corner Green City Planter Corner 800x800x550 inkl tass ca 80 mm. Artikelnummer RAL-kulör 9006 Green City Planter Corner är en serie planteringskärl som med sina rundade hörn ger en unik design. Stora möjligheter till individuell design för just ditt projekt. Varför inte använda dem inomhus i företagets entré eller fikarum? Materialdata: Green City Planter Corner tillverkas i plåt med svenskt ursprung. Planteringskärlet ytbehandlas med en lackering anpassad för utomhusbruk med mycket hög väder- och UV-beständighet. Vi kan erbjuda olika lackeringsalternativ beroende på krukans användning. Lackering i valfri RAL-kulör. Artikelnr: Mått (mm) l b h Med låg tass ca 5 mm: Med hög tass ca 80 mm:

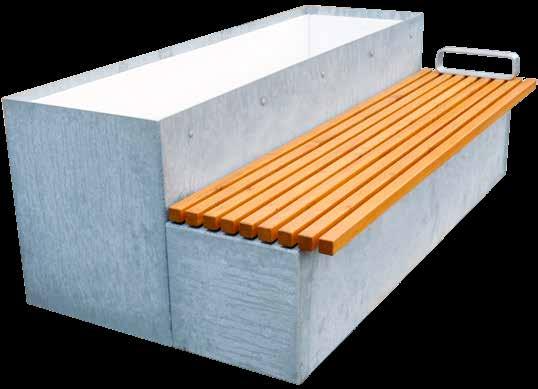

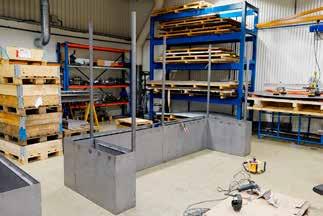

9 Zinc Green City Planter Zinc är en mycket robust och tålig kruka i varmgalvaniserat utförande. Krukan finns i ett antal standardstorlekar men vi kan även låta tillverka krukor efter era specifika mått. Materialdata: Green City Planter Zinc tillverkas i 3-6 mm plåt beroende på storlek som varmgalvaniseras för att få ett optimalt ytskydd. Ovan: Green City Planter Zinc tillverkad i specialdimensioner för ett specifikt projekt. I framkant har krukan en 2 meter lång sits i sibirisk lärk. Nedan: Tillverkning av en pergola till Svenska Institutet i Paris. Pergolan ska användas för att dölja den parisiska innergårdens sopsortering. Artikelnr: Mått (mm) l b h valfritt mått lxbxh 9

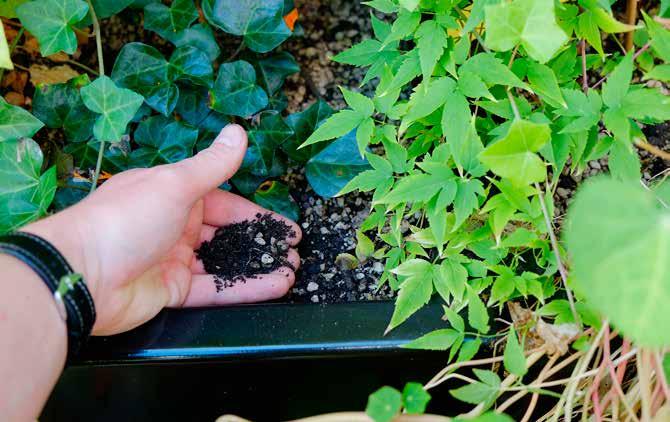

10 Green City Planter tillbehör För en optimal funktion med din Green City Planter rekommenderas att du kompletterar krukan med högkvalitativa tillbehör för att skapa goda växtförutsättningar, ett minskat underhåll och en lång livslängd på uppbyggnaden. En Green City Planter med optimal dränering och isolering, en strukturstabil och vattenhållande jord och ett smart och vackert växtval ger en kruka med frodigare och mer lättskött vegetation med längre livslängd. För växtbädden Dränering Artikelnummer: Skapar en säker dränering av överskottsvatten samt isolerar krukan underifrån. Levereras förmonterat i kruka. Isolering Artikelnummer: Ger vegetationen ett ökat klimatskydd och förhindrar alltför snabba temperaturväxlingar. Levereras förmonterat i kruka. Substrat Artikelnummer: storsäck 1,25 m säckar á 20 l Mycket strukturstabil lättviktsjord med pimpsten, klassificering Typ C. Bevattning automatisk Artikelnummer: Förmonterad droppbevattning med automatisk timerstyrning vid tappvattenanslutningen. Bevattning manuell Artikelnummer: Förmonterad bevattningstank(ar) för manuell påfyllning. Växtförslag Artikelnummer: N/A Green City AB kan hjälpa dig att komponera en lättskött och vacker växtmix för aktuell växtmiljö. 10

11 Tillbehör till krukan Sits Artikelnummer: Träsits. Måttanpassas efter din krukmodell. Bord Artikelnummer: Ett litet bord för kaffemuggen och croissanten. Diameter ca 250 mm. För trädplantering Urban Tree Trädförankring Artikelnummer: Ger en vind- och vandalsäker installation. Tre vajerinfästningar i krukans botten och en förankringssele runt trädets rotklump. Dräneringsskikt Artikelnummer: Dräneringsskikt Hekla Coarse från Bara Mineraler skapar en stabil och väldränerad grund som samspelar med det ovanliggande substratet. Substrat Artikelnummer: Hekla Lättjord Typ C från Bara Mineraler är ett strukturstabilt substrat med optimal vattenhållande förmåga. Leverans i storsäck 1,25 m3. Isolering Artikelnummer: Ger vegetationen ett ökat klimatskydd och förhindrar alltför snabba temperaturväxlingar. Levereras förmonterat i kruka. Förhöjd dränering Artikelnummer: N/A Förhöjd dränering som skapar ett vattenmagasin i botten av krukan som kapillärt samverkar med ovanliggande substrat. Lock till kruka Artikelnummer: Krukan kan kompletteras med ett tvådelat lock för minskad avdunstning från trädets rotsystem samt för att skapa en unik design. 11

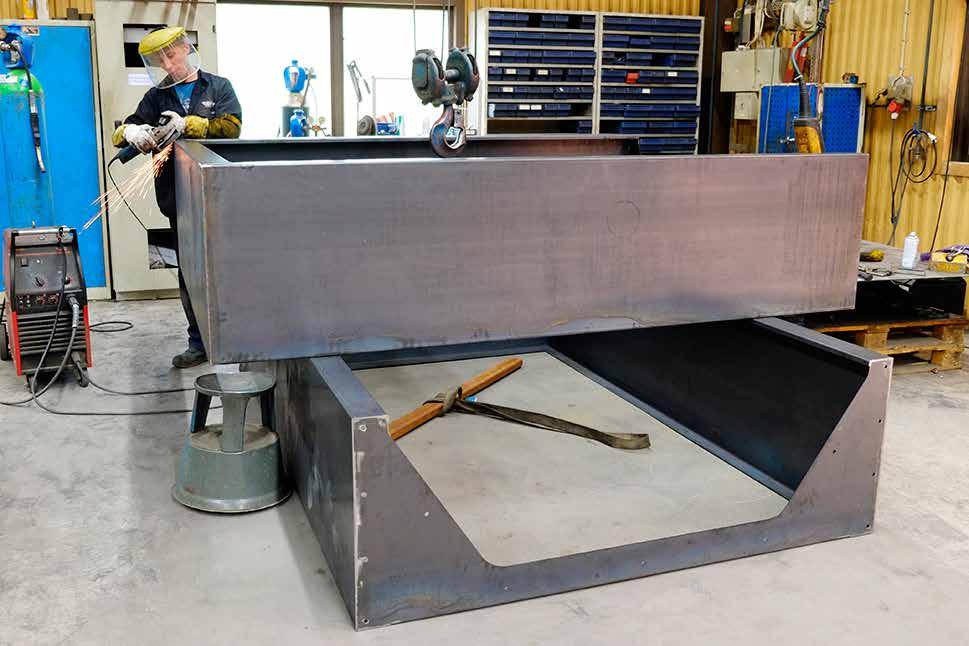

12 Green City Plant Bed Green Citys planteringsbäddar tillverkas speciellt anpassade för exempelvis din takträdgård eller gröna innergård. Vi hjälper till hela vägen från projektering till leverans av färdig produkt. Raka eller mjuka former, corten eller varmgalvat - vi löser det specifikt för ditt projekt! Utöver plåtarbeten hjälper vi till med rådgivning och leverans av kompletta växtbäddar med exempelvis dränering, isolering, jord och bevattning. Form och design anpassad för ditt projekt Tillverkade i cortenstål eller varmgalvaniserat stål Made in Sweden med Svenskt Stål! Till höger: Rundade enheter i cortenstål som skall sammanfogas till en cirkulär planteringsbädd med 5 m i diameter. Nedan: Rektangulära enheter i cortenstål förbereds i fabriken. Färdigmonterade bildar de en växtbädd på ca 5x1,6 meter. 12

13 Måttanpassade planteringsbäddar Green City Plant Bed Artikelnummer: Projektanpassade sarger för upphöjda planteringsbäddar. Utförande i varmgalvaniserat stål eller cortenstål. Form och design efter kundens önskemål. Green City Urban Farm Artikelnummer: Ett snyggare och mer gediget alternativ till pallkragar. Utförande i cortenstål eller varmgalvaniserat stål. Uppbyggnad av växtbädden Substrat Artikelnummer: storsäck 1,25 m säckar á 20 l bulk, löst på bil Mycket strukturstabil lättviktsjord med pimpsten, klassificering Typ C. Dränering Artikelnummer: Skapar en säker dränering av växtbäddens överskottsvatten samt ger ett avkiljande skydd för underliggande tätskikt. Bevattning Artikelnummer: (droppbevattning) (bevattningstank) Med ett resurssnålt bevattningssystem förenklas skötseln av växtbädden. Välj mellan automatisk droppbevattning eller bevattningstankar för manuell påfyllning. Vattenhållande skikt Artikelnummer: I vissa uppbyggnader kan ett skikt av vattenhållande mineralull skapa en växtbädd med högre resistens mot uttorkning. Isolering Artikelnummer: Växtbäddens sarger kan isoleras invändigt för att ge växtligheten ett ökat klimatskydd. Växtförslag Artikelnummer: n/a Komplettera ditt tak med exempelvis en fjärils- eller humlerestaurang för optimerad biologisk mångfald. Vi hjälper dig med växtförslag. 13

14 Green City Roof Green City hjälper dig med säkra produkter och tillbehör till ditt gröna tak, terrass eller innergård Projektanpassade planteringsbäddar Lättviktsjord, dränering och droppbevattning Kundanpassade plåtarbeten Plåtdetaljer till sedumtak Projekteringshjälp Tillbehör till sedumtak Green City Kantavslut Green City Fotplåt Takfotsdetaljer för sedumtak el. motsv. Green City Kantavslut Artikelnummer: Kantavslut för sedumtak. Rostfritt stål. l=2000mm h=50mm Green City Fotplåt Artikelnummer: Rostfri, perforerad fotplåt vid tex sedumtak. Rostfritt stål. l=1250mm Sarger och planteringsbäddar Green City Plant Bed Artikelnummer: Projektanpassade sarger för upphöjda planteringsbäddar. Utförande i varmgalvaniserat stål eller cortenstål. Form och design efter kundens önskemål. Green City Urban Farm Artikelnummer: Ett snyggare och mer gediget alternativ till pallkragar. Utförande i cortenstål eller varmgalvaniserat stål. Läs mer om planteringsbäddar på sid 12 > 14

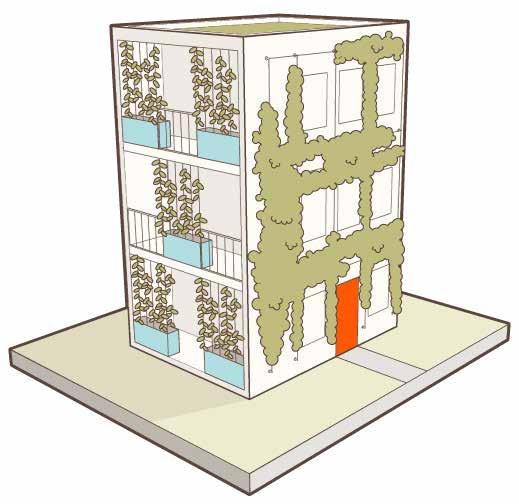

15 Green City Facade Green City Facade Planter Green City Climber Green City Facade Planter Planteringkärl anpassade specifikt för fasadprojektet Kombinera med vajerspaljé eller laser/vattenskuren spaljé Utförande i lackad plåt, cortenplåt eller varmgalvaniserad plåt Kompletta system med t ex substrat, isolering och bevattning Hjälp med växtval Green City Facade Planter Artikelnummer: Planteringskärl måttanpassas efter ditt projekt. Kombineras med vajerspaljé. Green City Facade Planter Artikelnummer: Planteringskärl kombineras med laserskuren spaljé med valfritt mönster. 15

16 Green City Facade Green City Climber 85 Kombinera till spaljé av valfri storlek Green Citys system med väggfästen och vajer i rostfritt stål gör att du kan du skapa säkra fasadspaljéer för klängväxter. Väggfästet Green City Climber är utformat för både horisontell och vertikal vajerdragning vilket gör att du får en mängd olika alternativ för hur vajersystemet kan fördelas över fasadytan. Kläng- och klätterväxter kan man lita på Gröna fasader i utomhusmiljöer har blivit alltmer populärt. Green Citys erfarenhet är att system baserade på kläng- och klätterväxter är långt mer driftsäkra på våra breddgrader än de teknikintensiva växtväggssystem som blivit populära i betydligt mer gynnsamma klimat på kontinenten. Green City rekommenderar därför ett genomtänkt växtval baserat på klimathärdiga kläng- och klätterväxter där man kostnadseffektivt och snabbt kan skapa en grönskande fasad med minimalt skötselbehov. Väggfäste Artikelnr: Green City Climber 85 Avstånd vägg-vajer: 85 mm Rostfritt stål AISI 316 Max avstånd mellan väggfästen ca 2,5 m. Lämpat för inte alltför kraftigväxande kläng- och klätterväxter med slutgiltig etableringshöjd under 10 m. Infästning vägg Vajer o anslutningar Infästning i betong, tegel mm Pinnbult M8 för infästning i solida fasadmaterial som t ex betong eller tegel. Kräver kombination med kemankare och ev. fördelningshylsa (ingår ej). Rostfritt stål AISI Infästning i trä mm Skruvstift M8 för infästning i massivt trä. Vid kombination med skruvplugg (ingår ej) kan infästning göras i t ex träpanel, tegel, betong mm. Rostfritt stål AISI 316 Rostfri vajer 7x19 AISI 316. Diameter 4 mm Leverans i hel rulle 125 m Leverans per löpmeter Ändterminal Ändterminal för anslutning mellan vajer och väggfäste. Enkelt vajermontage med två låsmuttrar. Rostfritt stål AISI

17 Green City Climber 100 Väggfäste Infästning vägg Vajer o anslutningar Artikelnr: Green City Climber 100 Avstånd vägg-vajer: 100 mm Rostfritt stål AISI 316 Max avstånd mellan väggfästen: ca 3 m. Lämpat för de flesta typer av kläng- och klätterväxter utom de allra mest kraftigväxande arterna såsom Blåregn.Lämpat för klängväxter med slutgiltig etableringshöjd över 15 m Infästning i betong, tegel mm Pinnbult M10 för infästning i solida fasadmaterial som t ex betong eller tegel. Kräver kombination med kemankare och ev. fördelningshylsa (ingår ej). Rostfritt stål AISI Infästning i trä mm Skruvstift M10 för infästning i massivt trä. Vid kombination med skruvplugg (ingår ej) kan infästning göras i t ex träpanel, tegel, betong mm. Rostfritt stål AISI 316 Rostfri vajer 7x19 AISI 316. Diameter 4 mm Leverans i hel rulle 125 m Leverans per löpmeter Ändterminal Ändterminal för anslutning mellan vajer och väggfäste. Enkelt vajermontage med två låsmuttrar. Rostfritt stål AISI

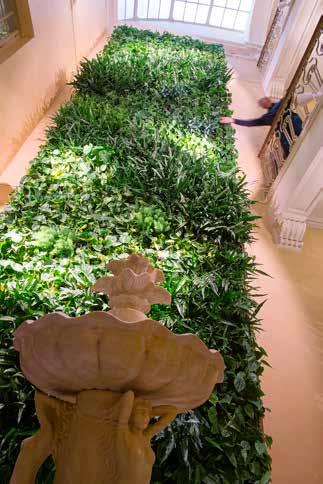

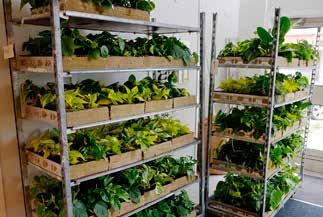

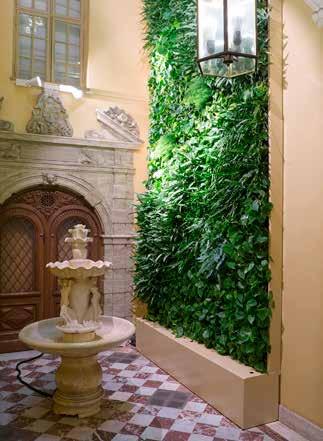

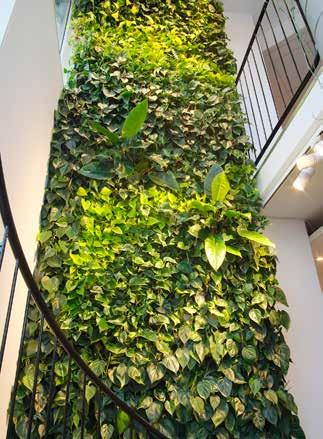

18 Green City Wall Green City Wall är ett smart system för interiöra växtväggar baserat på färdigplanterade växtkassetter. Växtväggssystemet är utvecklat av Green City AB och säljs och installeras i samarbete med Hässelby Blommor som erbjuder kundanpassade totallösningar för växtväggar inklusive skötsel! Byggs säkert och smidigt med kassetter Växtkassetterna levereras färdigplanterade till projektet och montaget går därför snabbt och smidigt. Växtkassetterna är 500x300 mm och kan byggas samman till växtväggar av valfri storlek. Byggs snabbt och rationellt med kassetter som planteras i förväg Minimalt med organiskt material ger ett långtidsstabilt system Systemet är självbärande med en stabil bottenkruka och behöver således inte monteras i byggnadens väggar Ingen anslutning till tappvatten eller avlopp behövs T.h. Kassetterna till växtväggen levereras färdigplanterade. Smidigt, rent och snyggt! 18

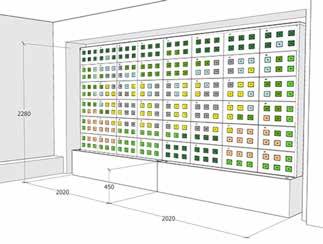

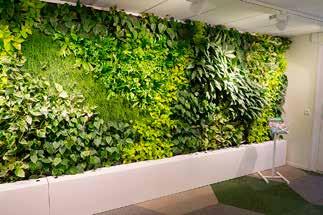

19 Ovan och t.v. Green City Wall i receptionen till ett fastighetsbolag. Green City hjälper kunden hela vägen från projektering och växtförslag till den slutliga installationen. Nedan: Green City Wall baseras på ett system med växtkassetter som planteras med 6 plantor/kassett. Kassetterna kombineras till en färdig växtvägg av valfri bredd och höjd utifrån kassetternas grundmått 500x300 mm. En bottenkruka under växtväggen utgör stomme och bevattningsreservoar för systemet. 19
