JÖNS JONSGÅRDEN SIGNESTORP 5:21

Transkript

1 JÖNS JONSGÅRDEN SIGNESTORP 5:21 HELSINGBORGS KOMMUN, SKÅNE LÄN ANTIKVARISK MEDVERKAN 2014 FÖRSTÄRKNING AV LOGLÄNGAN, OMLÄGGNING HALMTAK RANBY TEXT & KULTURMILJÖ

2

3 Innehåll Medverkande...5 Objekt och administrativa uppgifter...5 Bakgrund och syfte...6 Juridiska förutsättningar...7 Byggnadshistorik av betydelse för ärendet...8 Tidigare åtgärder och förutsättningar...9 Logen...9 Taktäckning...9 Utförda åtgärder...10 Logen...10 Taktäckning...12 Iakttagelser under arbetet...13 Avvikelser från handlingarna...14 Kulturhistorisk bedömning...15 Källor och litteratur...17 Internet...17 Litteratur...17

4

5 Medverkande Antikvarisk medverkan vid förstärkningsarbeten på loglängan samt omläggning av halmtak tillhörande byggnadsminnet Jöns Jonsgården, Signestorp 5:21, Helsingborgs kommun, Skåne län har utförts av: Caroline Ranby, byggnadsantikvarie, fil mag, certifierad kontrollant av kulturvärden behörighet K Brisvägen Nyhamnsläge caroline.ranby@telia.com Objekt och administrativa uppgifter Objekt Jöns Jonsgården Fastighetsbeteckning Signestorp 5:21 Socken Kattarp Kommun Helsingborg Länsstyrelsens beslut dnr (tillstånd) dnr (bidrag) Beställare Stiftelsen Jöns Jonsgården gm Rolf Leire Handlingar Civilingenjör Anders Högberg Entreprenör Byggnadsaktiebolag K. Rosenkvist Skånetak i Viken Antikvarisk medverkande Byggnadstid Slutbesiktning (loglänga) (halmtak) Jöns Jonsgården är belägen i Kattarp i Helsingborgs kommun. 5

6 Jöns Jonsgården tillhör den forna byn Signestorp och ligger invid järnvägen i utkanten av Kattarp. Utsnitt ur Helsingborgs stads karta. Bakgrund och syfte Den norra väggen i Jöns Jonsgårdens norra länga, loglängan, hade sedan en tid tillbaka rört sig. Fotträet hade glidit på grundens stenar och vridit sig. Endast tack vare en större uppskjutande sten i grunden, hade fotträet hållits kvar utan att helt glida av grunden. Rörelsen hade också orsakat sprickbildning i korsvirkestimrans övre fack, vilka består av putsat tegel. De nedre facken består av båle (skiftesverk). Loglängan, som är en stor och bred byggnad, saknade till för några år sedan tvärgående, sammanbindande konstruktion. Äldre väggar som delat in längan i logar och loggolv har tagits bort. Det finns inte heller några bjälkar kvar i byggnaden och taklaget, som är konstruerat med högben, saknar till stor del hanband. Detta gör att taklaget pressar väggarna utåt. För att motverka detta tryck på väggkonstruktionen sattes dragstag med vantskruv in i logen med början Vid detta tillfälle noterades även att det norra fotträet vridit sig ur läge. Under ett antal år har Jöns Jonsgårdens taktäckning successivt bytts ut i enlighet med en kulturhistorisk utredning utförd av Regionmuseet Vass har bytts mot halm och täckningen har utförts med några enstaka stig om året för att erhålla ett 6

7 Plan över Jöns Jonsgården från Norr nedåt. Till vänster portalängan, längst upp boningslängan, till höger stallet och nederst logen. Redskapslutan och torvhuset som var tillbyggda logen är numera rivna. Original i Helsingborgs museer. utseende liknande äldre tiders, då det var vanligt att man lade om delar av taken efterhand som behov uppstod. Loglängans norra takfall ovan porten samt östra längans, portalängans, västra takfall ovan inkörsporten behövde nu läggas om. Eftersom Jöns Jonsgården utgör byggnadsminne och bidrag till arbetet erhållits av länsstyrelsen, uppdrog Stiftelsen Jöns Jonsgården åt att vara antikvarisk medverkande under arbetets gång. Juridiska förutsättningar Sedan 1991 utgör Jöns Jonsgården byggnadsminne. Gården skyddas därmed av Kulturmiljölagen 3 kap. Skyddsbestämmelserna omfattar bevarande av både exteriörer, stommar, interiörer och planlösningar samt trädgården. Underhållet skall utföras med material och metoder anpassade till byggnadernas egenart så att de kulturhistoriska värdena inte minskar. 7

8 Metod Den antikvariska medverkan har omfattat deltagande i byggmöten och slutbesiktningar, dokumentation före, under och efter utfört arbete samt upprättande av föreliggande rapport. Byggnadshistorik av betydelse för ärendet Gårdens längor är uppförda under 1800-talets första hälft. Äldst är östra längan, portalängan, som uppfördes Södra längan, boningslängan, byggdes 1816 enligt den inskription som bevarats ovan dörren. Västra längan, stallängan, byggdes om 1835 medan loglängan i norr uppfördes Byggnaderna har således efterhand ersatt äldre längor på samma plats. Gården ligger kvar på samma tomt som före det laga skiftet av byns ägor I skifteshandlingen från 1831 omtalas att gården, som då var kronoskatterusthåll, hade en tämligen nybyggd boningslänga uppförd i ekekorsvirke och bränd sten. Uthusen, som var i gott skick, var uppförda av ekekorsvirke med fyllningar av dels lera, dels eketimmer, med vilket man bör ha avsett båle. Därtill omnämns att gården hade en nyligen anlagd plantering. Enligt skifteskartan var södra längan vid denna tid friliggande medan övriga längor var sammanbyggda. Utsnitt ur laga skifteskarta över Signestorp från Norr uppåt. Jöns Jonsgården, Signestorp nr 5, ses längst till vänster. Längst till höger ligger Signestorp nr 1. Dessa båda gårdar fick ligga kvar på sina ursprungliga platser i samband med skiftet medan de övriga tre gårdarna, vilka är ofärgade, fl yttades ut från byn. Av de byggnader som fanns på Jöns Jonsgården 1831, har östra och södra länga, portalängan och boningshuset, bevarats till idag. Boningshuset dock tillbyggt mot väster. Stallet och logen har byggts om, vilket inneburit smärre förändringar av gårdens situationsplan. Karta i Lantmäterimyndighetens arkiv. 8

9 På 1870-talet byggdes boningshuset till i öster med två kammare och en sal och ytterväggarna försågs samtidigt med locklistpanel. Loglängan har varit tillbyggd med en redskapsluta på gårdssidan och ett torvhus mot norr. Tillbyggnaderna är dokumenterade Till gården hör även ett brygghus kallat Ryllehuset, vilket ligger i anslutning till trädgården söder om boningshuset. Gården renoverades 1959 och ett par år senare bildades Stiftelsen Jöns Jonsgården med uppgift att bevara anläggningen som kulturreservat. Därefter har gården restaurerats i omgångar, vilket är väl dokumenterat i Regionmuseets rapportserie. En vård- och underhållsplan togs fram 2002 av Rosén Arkitektkontor samt Kersti Lenngren Arkitektkontor. Denna uppdaterades Gårdens längor visar prov på något varierande, traditionella byggnadstekniker beroende på uppförandetid samt renoveringsarbeten företagna under årens lopp. Samtliga längor är uppförda med bjälkar med ur fasaden utskjutande bjälkändar, en teknik som användes fram till omkring 1800-talets mitt. Portalängan är uppförd i korsvirke, ursprungligen sannolikt med fyllningar av kline och båle. Efterhand som facken varit i behov av lagning har fackfyllnad av bl.a. lersten använts. Ett parti av längan har klätts med faluröd locklistpanel. Boningslängan är uppförd i korsvirke med tegelfyllningar. Hela längan har varit klädd med oljefärgsmålad locklistpanel, typisk för tillkomsttiden under 1800-talets senare hälft. Panelen är idag kvar till hälften. Stallängan är uppförd i korsvirke med tegel i facken medan loglängan utgörs av en korsvirkesbyggnad med både tegel och båle som fackfyllningar. Äldre fotografier från 1920-talet visar att gårdens längor då fortfarande var täckta med halm, vilket är det ursprungliga täckningsmaterialet. Samtliga längor utom portalängan hade vid denna tid ryggning utan ryggaträn. Istället hade man ryggat med löshalm och hönsnät. På portalängan fanns ryggaträn. I samband med renoveringsarbeten under 1900-talets senare hälft byttes halmtaken ut mot vasstak, eftersom de ansågs hållbarare. Efter Regionmuseets ovan nämnda utredning från 2003, rörande de äldre takens utseende och utförande, sker nu en återgång till halmtak av traditionellt utseende, sydda med ståltråd i enlighet med den teknik som använts från sent 1800-tal och framåt. Tidigare åtgärder och förutsättningar Logen Loglängans taklag förstärktes med tre dragstag 2008, eftersom norra väggen rörde sig utåt. Detta förstärkningsarbete fortsatte 2009, då man konstaterat en fortsatt rörelse av norra väggen. Ytterligare fem dragstag sattes in. Tidigare hade förstärkningar utförts av taklagets högben, vilket visar att rörelsen i norra väggen pågått under längre tid. Norra väggens putsade fack lagades Ilagningar gjordes där puts fallit ner eller satt löst. Taktäckning Omläggningen av gårdens tak påbörjades Efterhand har de gamla vasstaken bytts mot halm, några enstaka stig i taget. Åtgärdsförslagen i Regionmuseets rap- 9

10 Taktäckningsplan som visar vilka delar av taken som täckts respektive år. Norr uppåt. Bearbetsning och uppdatering av plan utförd av Regionmuseet. port från 2003 har följts, vilket innebär att portalängan har ryggats med ryggaträn medan övriga längor har fått ryggning utan ryggaträ. De längor som nu är aktuella för omtäckning, portalängan och loglängan, har tidigare varit föremål för åtgärder i olika omgångar. Portalängans sydöstra takfall, hela partiet söder om inkörsporten, omtäcktes Under 2011 och 2012 omtäcktes hela västra takfallet med undantag av partiet över inkörsporten. Loglängans yttre och inre svingel mot stallet omtäcktes Därtill har omtäckning utförts Dels har partiet ovanför västra logporten åtgärdats, dels har den ostligaste delen av norra takfallet lagts om. Loglängans ryggning åtgärdades redan Den gamla ryggningen var då i dåligt skick. Den låg på plast och den nya ryggningen lades på samma sätt. Plasten plockas bort efterhand som omtäckning görs. Utförda åtgärder Logen Det aktuella väggavsnittet lyftes med hjälp av stämpar. Dessa placerades under bockryggar som sattes in under lejden. Totalt sattes åtta bockryggar intill stolparna i väggerum 7-14 från väster räknat. Korsvirkets delar förankrades med spikplåtar för att inte glida isär vid lyftet. Fotträet kunde därefter vridas och justeras till rätt läge. Det förankrades genom att en bjälke lades på fotträets insida. Denna fästes till det gamla fotträet med hjälp av gängstänger. Fotträet kunde därmed bevaras. Grunden kompletterades med kilsten från utsidan. 10

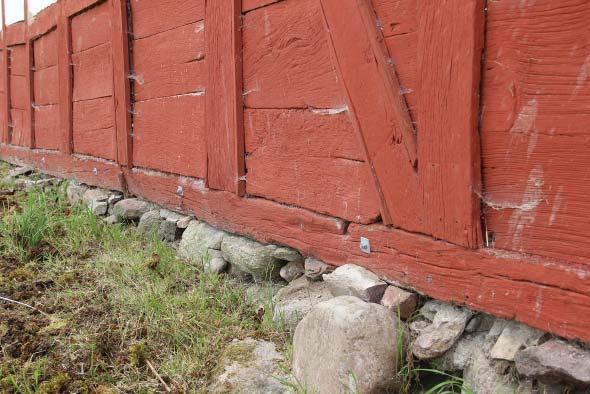

11 Överst den lutande väggen före åtgärd. I mitten ses detalj av väggen före åtgärd. En utskjutande sten (vid pilen) har hindrat fotträet från att helt glida ner från grunden. Nederst ses samma väggparti efter åtgård. Fotträet har lyfts upp på grunden och förankrats med hjälp av en bjälke på fotträets insida, fäst med gängstänger. Vid pilen ses samma sten som i mittenbilden. 11

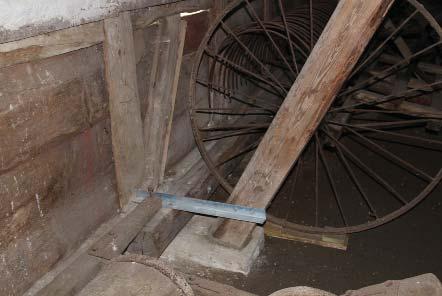

12 Bockryggar och stämpar sätts in i loglängans norrvägg inför lyftet av väggen. Spikplåtar håller ihop korsvirkeskonstruktionen. Nederst till vänster ses den bjälke som förankrades i fotträet för att hålla det senare på plats. Till höger ses den åtgärdade väggen. Korsvirkesfacken lagades därefter där bockryggarna varit placerade. Samtidigt lagades sprickor i korsvirkesfacken som uppkommit genom fotträets förskjutning och väggens kalvning. Korsvirkesfacken var här putsade med ett cementhaltigt bruk. Valet stod därför mellan att knacka ner hela facket och putsa med kalkbruk, eller att laga i med ett så svagt KC-bruk som möjligt. Det beslutades därför att följa den linje man tidigare haft vid renoveringsarbeten på gården, att inte knacka ner puts med god vidhäftning, för att inte skada underliggande fackfyllning. (Se Regionmuseets rapport 2007:83). Nedknackningar har därför inte gjorts och ilagningarna har utförts med C-bruk, vilket motsvarar det befintliga bruket. Kalkning kommer att utföras under kommande vår av gårdsföreståndarna, vilka även kommer att bättra rödfärgningen där så behövs p.g.a. bruksstänk. Taktäckning I samband med startmötet uppkom diskussion om vilka takytor som var i störst behov av omtäckning. Läckage hade noterats i den östra delen av logens norra takfall. Taket var här mycket tunt. Partiet omfattade fyra väggerum samt området över logporten. Efter klartecken från länsstyrelsen valde man därför att omtäcka denna del av loglängan, istället för den tidigare planerade delen, svingeln mellan loglängan 12

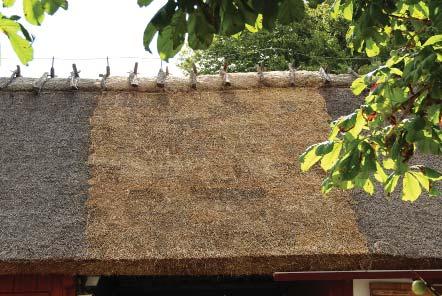

13 Överst ses loglängans norra takfall före respektive efter omtäckning av parteiet över porten. Nedan ses portalängans västra takfall före och efter omtäckning. Ryggaträna tillhörande portalängan kunde återanvändas i dess helhet. och portalängan. Svingeln var i relativt gott skick med förhållandevis tjock täckning och inga läckage, varför denna kunde anstå ett år. Portalängans västra takfall över inkörsporten, omtäcktes som planerat. Omtäckningen utfördes med samma teknik och material som tidigare år. Råghalmen levererades från Polen. Den bands med galvad ståltråd över käppar av salix. Ryggningen lades med löshalm fäst med hönsnät på logen och med återanvända ryggaträn på östra längan. Logens läkt låg på ett avstånd av 40 centimeter från varandra, anpassade för det gamla vasstaket. Läktena har därför kompletterats med nya, för att erhålla den tätare läktning som krävs för halmtak. De nya läktena är av ramsågat virke och har levererats av Nyhamns Såg & Båtbyggeri. På portalängan har halmen lagts på befintliga läkt. Iakttagelser under arbetet Samtliga åtgärdade fyllningar i loglängan bestod av tegel. Facken var putsade med cementhaltigt bruk. 13

14 Portalängans tak sett inifrån genomkörsporten. Ovan ses det gamla vasstaket före omläggning och nedan det nylagda halmtaket. Samtliga läkt var i gott skick och återanvändes. Avvikelser från handlingarna Fotträet behövde inte bytas ut, utan kunde istället förstärkas på väggens insida. Istället för svingeln mellan loglängan och östra längan omtäcktes, i samråd med antikvarisk medverkande och länsstyrelsen, en del av loglängans norra takfall där läckage förekom. 14

15 Detalj av portalängans nylagda halmtak. Ryggningen av löshalm har fästs med hönsnät och ryggaträn. Samtliga gamla ryggaträn återanvändes. Kulturhistorisk bedömning De aktuella åtgärderna har utförts med hänsyn tagen till Jöns Jonsgårdens kulturhistoriska värden. Principen att bevara så mycket som möjligt av de ursprungliga materialen, har iakttagits i samband med förstärkningen av loglängans fotträ. Ilagningen av de under arbetet upptagna hålen i loglängans tegelfack samt lagning av sprickor i putsen i några enstaka fack, har utförts med ett så svagt KC-bruk som möjligt, eftersom den befintliga putsen visade sig vara cementhaltig. Ur kulturhistorisk synvinkel samt i enlighet med vård- och underhållsplanens åtgärdsförslag skall rent kalkbruk användas på tegelfyllningarna. För att få den nya putsen att fästa och för att undvika att knacka ner puts med god vidhäftning, vilket inneburit risk för skador på underliggande fyllningar, frångicks dock denna princip. Istället följde man beslutet från tidigare års renovering, att inte riskera skador på underliggande fyllningar genom nedknackning av hårt sittande cementhaltig puts, utan vänta med att ersätta denna puts med kalkbruk när den lossnar av sig själv. Beslutet togs i samförstånd med medverkande antikvarie och bedömdes som det mest skonsamma för byggnadens bevarande. Taktäckningsarbetena har utförts i enlighet med den plan som framtogs av Regionmuseet Täckningen har utförts med traditionella material och metoder. Halmen har slagits på plats, inte skurits, för att erhålla ett traditionellt utseende. Den viktiga principen att inte dra ut halmtaket för långt vid takfoten har också iakttagits, för att erhålla rätt proportioner mellan tak och fasad. 15

16 Loglängan under pågående täckningsarbete. Nytt halmtak har lagts över tre väggerum. Läkten har här kompletterats med nya ramsågade, för att erhålla rätt avstånd för halmtäckning. Över de tre västra väggerummen håller vassen på att rivas av. Här ligger läkten med större mellanrum, eftersom vass inte kräver lika tät läktning som halm. 16

17 Källor och litteratur Internet umentid= &thumbnail=false (skyddsbestämmelser för byggnadsminnet Jöns Jonsgården) Besökt Besökt showmap=true&searchtype=v&nbofimages=43&sd_base=lm12&sd_ ktun=00033ghw&mdat= Besökt Litteratur Carlsson Helen Jöns Jonsgården Antikvarisk kontroll, Rapport 2009:73. Regionmuseet Kristianstad/Landsantikvarien i Skåne. Gustafsson, Evald Stiftelsen Jöns Jons-gården i Kattarp. I: Skånes hembygdsförbunds årsbok Lund. Hansson, Paul och Sturesson, Anna Jöns Jonsgården. Kulturhistorisk utredning Rapport 2003:111. Regionmuseet Kristianstad/Landsantikvarien i Skåne. Jungskär, Mia Jöns Jonsgården. Antikvarisk kontroll, Rapport 2008:84. Regionmuseet Kristianstad/Landsantikvarien i Skåne. Petersson, Emelie Jöns Jonsgården - utvändiga arbeten. Antikvarisk kontroll, Rapport 2007:83. Regionmuseet Kristianstad/Landsantikvarien i Skåne. Petersson, Emelie Jöns Jonsgården utvändiga arbeten. Antikvarisk medverkan Rapport 2010:63. Regionmuseet Kristianstad/Landsantikvarien i Skåne. Rabow, Anna Jöns Jonsgården - omläggning av stråtak Antikvarisk kontroll, Rapport 2006:58. Regionmuseet Kristianstad/Landsantikvarien i Skåne. Rabow, Anna Jöns Jonsgården. Antikvarisk medverkan, Rapport 2012:24 Regionmuseet Kristianstad/Landsantikvarien i Skåne. Rosén, Lena och Lenngren Kersti Jöns Jonsgården, Signestorp 5:21 Kattarps socken, Helsingborgs kommun. Vård- och underhållsplan
